Vyhláška, kterou se mění vyhláška č. 226/2015 Sb., o zásadách pro vymezení zóny havarijního plánování a postupu při jejím vymezení a o náležitostech obsahu vnějšího havarijního plánu a jeho struktuře, 311/2021 Sb., účinné od 1. 1. 2022

Čl. I

Odkaz Čl. I

Vyhláška č. 226/2015 Sb., o zásadách pro vymezení zóny havarijního plánování a postupu při jejím vymezení a o náležitostech obsahu vnějšího havarijního plánu a jeho struktuře, se mění takto:

1. V § 2 písmeno c) zní:
1. „c) modifikačním faktorem číselná hodnota, která charakterizuje očekávané následky podle typového scénáře a nebezpečnost látky nebo skupiny látek shodné klasifikace a obdobných fyzikálně-chemických vlastností, které mají vliv na stanovení velikosti zóny havarijního plánování,“.

2. V § 4 odst. 1 se v písmenu e) slovo „nebo“ zrušuje, na konci odstavce 1 se tečka nahrazuje čárkou a slovem „nebo“ a doplňuje se písmeno g), které včetně poznámky pod čarou č. 11 zní:
1. „g) s využitím výstupů analýzy a hodnocení rizik¹¹) při dodržení pravidel podle přílohy č. 1 oddílu 3, pokud nelze výchozí hranici určit podle písmen a) až f).
¹¹) § 9 zákona č. 224/2015 Sb., vyhláška č. 227/2015 Sb., o náležitostech bezpečnostní dokumentace a rozsahu informací poskytovaných zpracovateli posudku.“.

3. Příloha č. 1 zní:

„Příloha č. 1 k vyhlášce č. 226/2015 Sb.

Vymezení zóny havarijního plánování

Oddíl 1 Základní způsob stanovení výchozí hranice pomocí parametru L

a) Vytvoření soupisu zařízení
1. 1. Shromáždí se informace o všech zařízeních a způsobech dopravy nebezpečných látek v objektu. U každého zařízení se zjistí další informace potřebné pro stanovení maximálního množství nebezpečné látky, které může svými nebezpečnými účinky vyvolat závažnou havárii, a příslušná kategorie nebezpečné látky podle tabulky I a II přílohy č. 1 zákona. Při tom se vychází z dokumentace provozovatele, především z podkladů pro stanovení zóny havarijního plánování a zpracování vnějšího havarijního plánu, bezpečnostní zprávy (zejména posouzení rizik závažné havárie), vnitřního havarijního plánu a dalších nezbytných údajů vyžádaných krajským úřadem a dále údajů vyžádaných hasičským záchranným sborem kraje podle zákona č. 239/2000 Sb., o integrovaném záchranném systému a o změně některých zákonů, ve znění pozdějších předpisů. Zařízení se zanáší do tabulky A. 2., sloupce 2, přičemž se k němu dále ve sloupci 1 uvede příslušný název nebezpečné látky a kategorie její nebezpečnosti. Do tabulky A. 2. se zanáší i zařízení v objektech určených podle § 7 odst. 1 zákona.
2. 2. Za zařízení se považuje také potrubí v případech, že spojuje dvě zařízení, u nichž je součet jejich předběžných parametrů 1 vypočtených podle písmene e) tohoto oddílu menší než jejich vzájemná vzdálenost. U vícenásobného propojení dvou zařízení se pro účely věty první posuzuje každé potrubí samostatně. U potrubí mezi dvěma zařízeními může být trasa rozdělena na jednotlivé úseky, čímž se rozumí armaturami samostatně uzavíratelné části potrubí. Jde o armatury s automatickými nebo dálkově ovladatelnými uzávěry s nezávislým zdrojem energie, nebo armatury s výchozím stavem zavřeno, které se v případě ztráty ovládání samy uzavřou silou gravitace, pružiny nebo tlakem.

b) Přiřazení typových scénářů havárií
1. 1. Ke každému jednotlivému zařízení se ve sloupci 4 na základě druhu nebezpečné látky přiřadí jeden nebo více typových scénářů podle tabulky A. 3. K zařízení s nebezpečnou látkou, která není uvedena v tabulce A. 3., se typový scénář přiřadí na základě kategorie nebezpečnosti přítomné nebezpečné látky podle tabulky A. 4. Jestliže je k nebezpečné látce přiřazeno více typových scénářů, uvedou se tyto scénáře pro dotčené zařízení ve sloupci 4 jako oddělené položky, v samostatných řádcích. Při přiřazování typového scénáře musí být dodrženy následující zásady respektující druh zařízení:
  1. 1.1 Při přiřazování typového scénáře FireBall z BLEVE se množství nebezpečné látky v propojených zdrojích rizika nesčítá, jednotlivá zařízení se hodnotí samostatně. Hodnotí se množstvím v jednom zásobníku.
  2. 1.2 Typový scénář FireBall z BLEVE se nepřiřazuje u atmosférického skladování, pro skladování v tlakových láhvích, pro potrubní rozvody hořlavých plynů a pro podzemní zásobníky a zásobníky polozasypané.
1. 2. V případě těžebních sond podzemních zásobníků plynu se typový scénář nepřiřazuje.

c) Určení množství nebezpečných látek
1. 1. Pro jednotlivé zařízení se uvede ve sloupci 3 a 5 tabulky A. 2. množství umístěné nebezpečné látky a skupenství, ve kterém se látka v zařízení vyskytuje. Pokud jsou zařízení vzájemně propojená a nemají mezi sebou dostatečně účinnou separaci, použije se pro stanovení množství nebezpečné látky sloužícího k určení typového scénáře součet množství nebezpečné látky v těchto zařízeních.
2. 2. Za účinnou separaci se považuje existence samostatných jímek u jednotlivých nádrží s dostatečnou vzdáleností mezi okrajem jímky a další nádrží, používání automatických nebo dálkově ovládaných uzavíracích armatur s nezávislým zdrojem energie, armatur s výchozím stavem zavřeno, které se v případě ztráty ovládání samy uzavřou, nebo dostatečně odolná mechanická překážka mezi jednotlivými zařízeními.

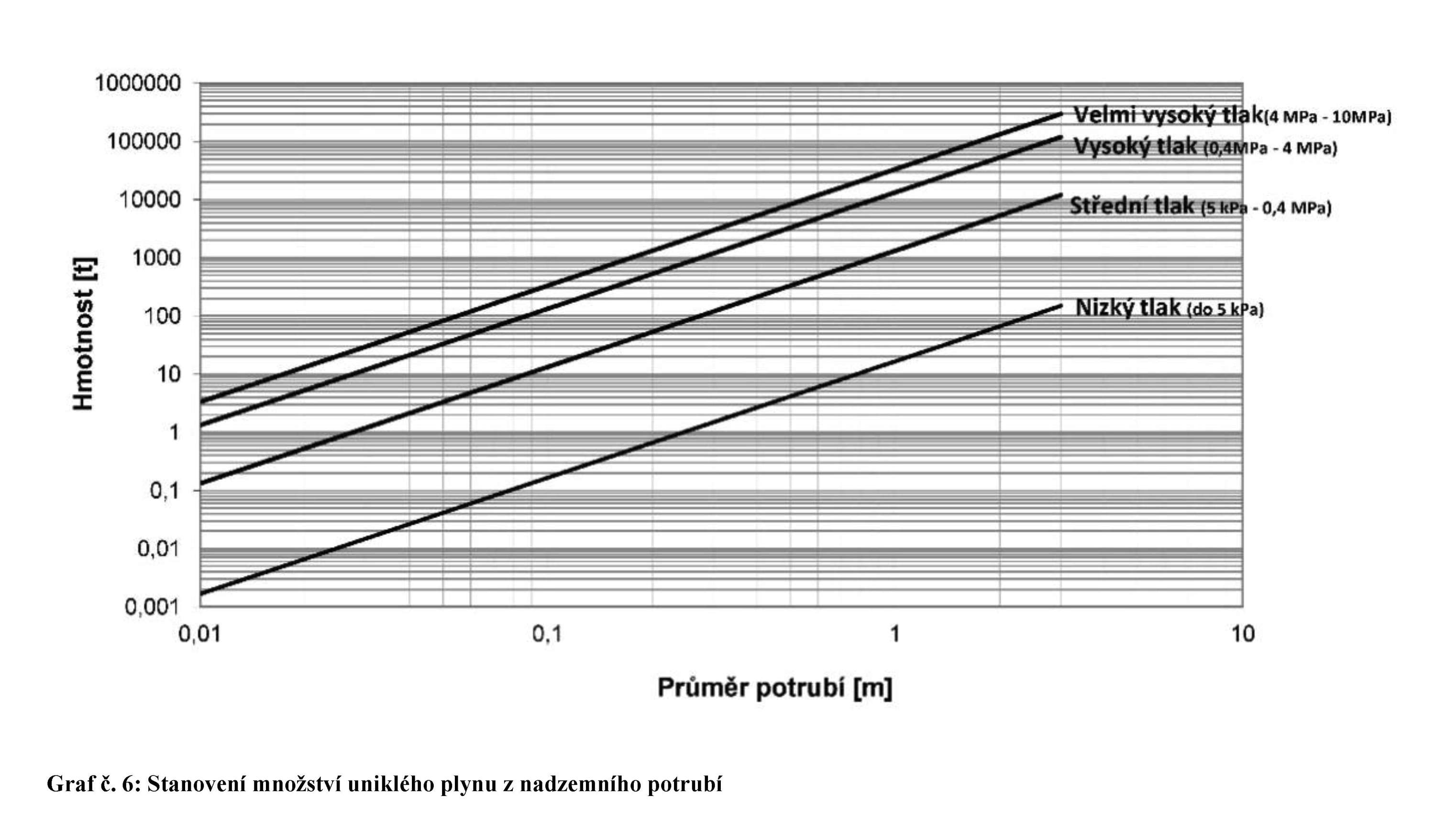

3. 3. U zařízení v podobě potrubí s plynem, u kterého není možné určit maximální množství nebezpečné látky z dokumentace provozovatele, se maximální množství nebezpečné látky určí podle grafu č. 6. Maximální množství nebezpečné látky stanovené podle grafu č. 6 nemůže být vyšší než součet maximálních množství nebezpečné látky v zařízeních, která potrubí s plynem spojuje.
4. 4. Pro povrchové technologie podzemního zásobníku plynů včetně těžebních sond se místo množství nebezpečné látky uvádí tlak, předběžný parametr 1 se odečte z tabulky A. 3.

d) Výpočet efektivního množství nebezpečné látky
Efektivní množství nebezpečné látky se vypočte vynásobením maximálního množství nebezpečné látky (sloupec 5 v tabulce A. 2.) příslušným modifikačním faktorem nebezpečné látky uvedeným v tabulce A. 3. nebo příslušným modifikačním faktorem nebezpečné látky uvedeným v tabulce A. 4.
1. U toxických kapalin se maximální množství nebezpečné látky určí:
  1. 1. pro chemické látky vyjmenované v tabulce A. 3. vynásobením množství nebezpečné látky koeficientem výparu K_V, který se odečte z tabulky A. 1. s využitím rovnice č. 1,
  2. 2. pro chemické látky a směsi neuvedené v tabulce A. 3. vynásobením množství nebezpečné látky koeficientem výparu K_V, který se odečte z tabulky A. 1. s využitím rovnice č. 1.
Výsledná hodnota se zanese do sloupce 7 tabulky A. 2.
Pro povrchové technologie podzemních zásobníků plynů včetně těžebních sond se efektivní množství nestanovuje.

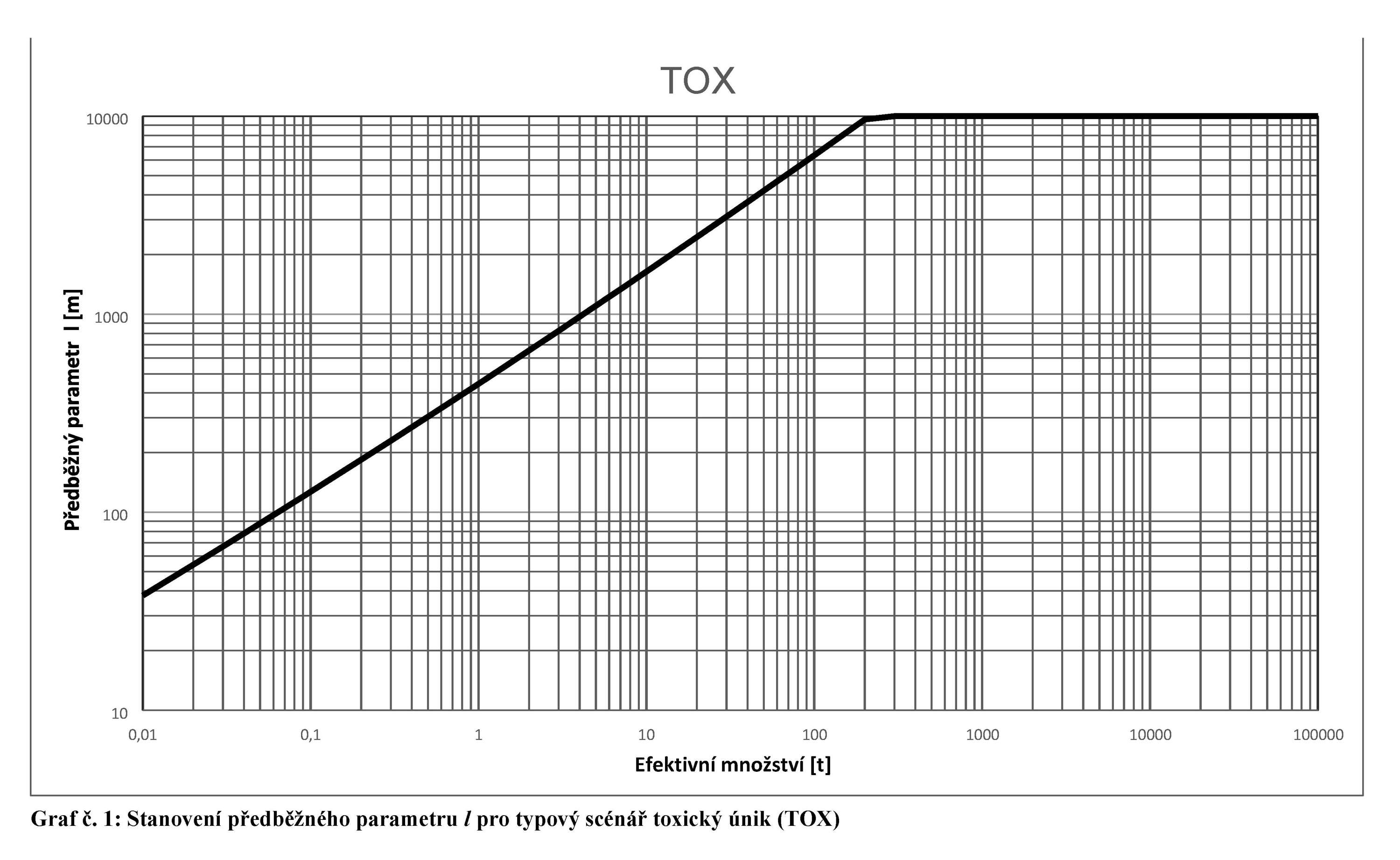

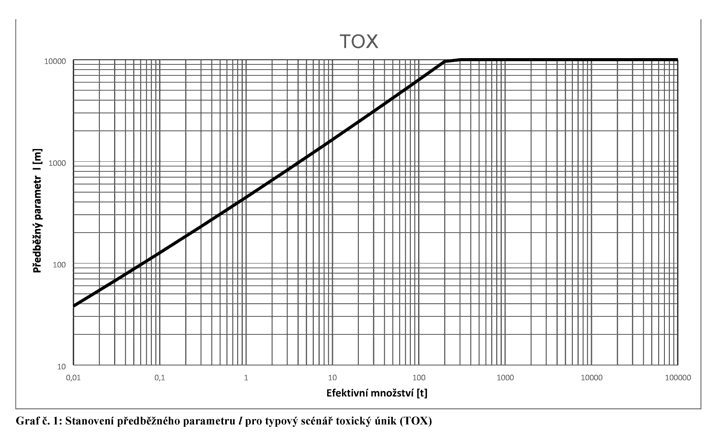

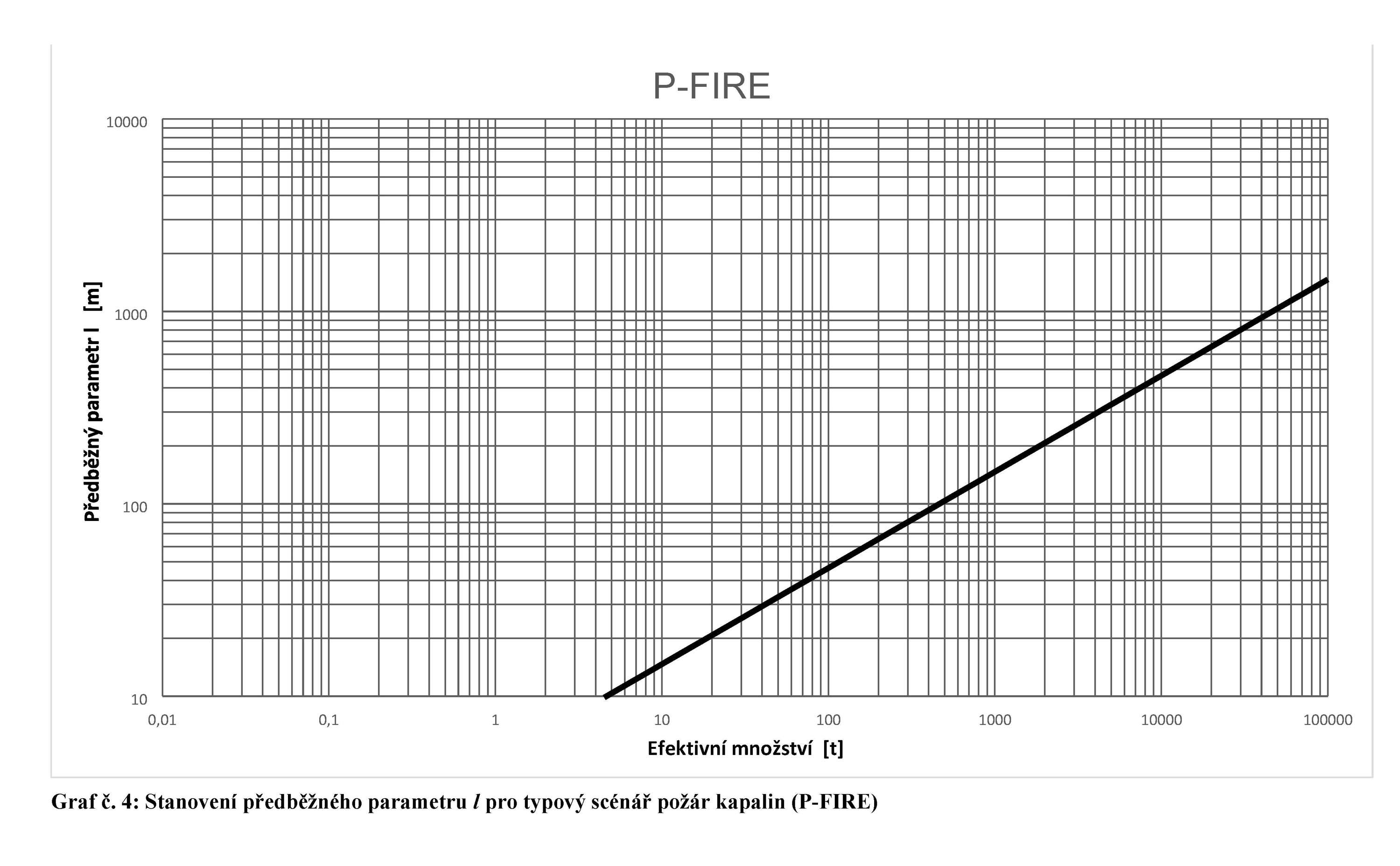

e) Stanovení předběžného parametru 1

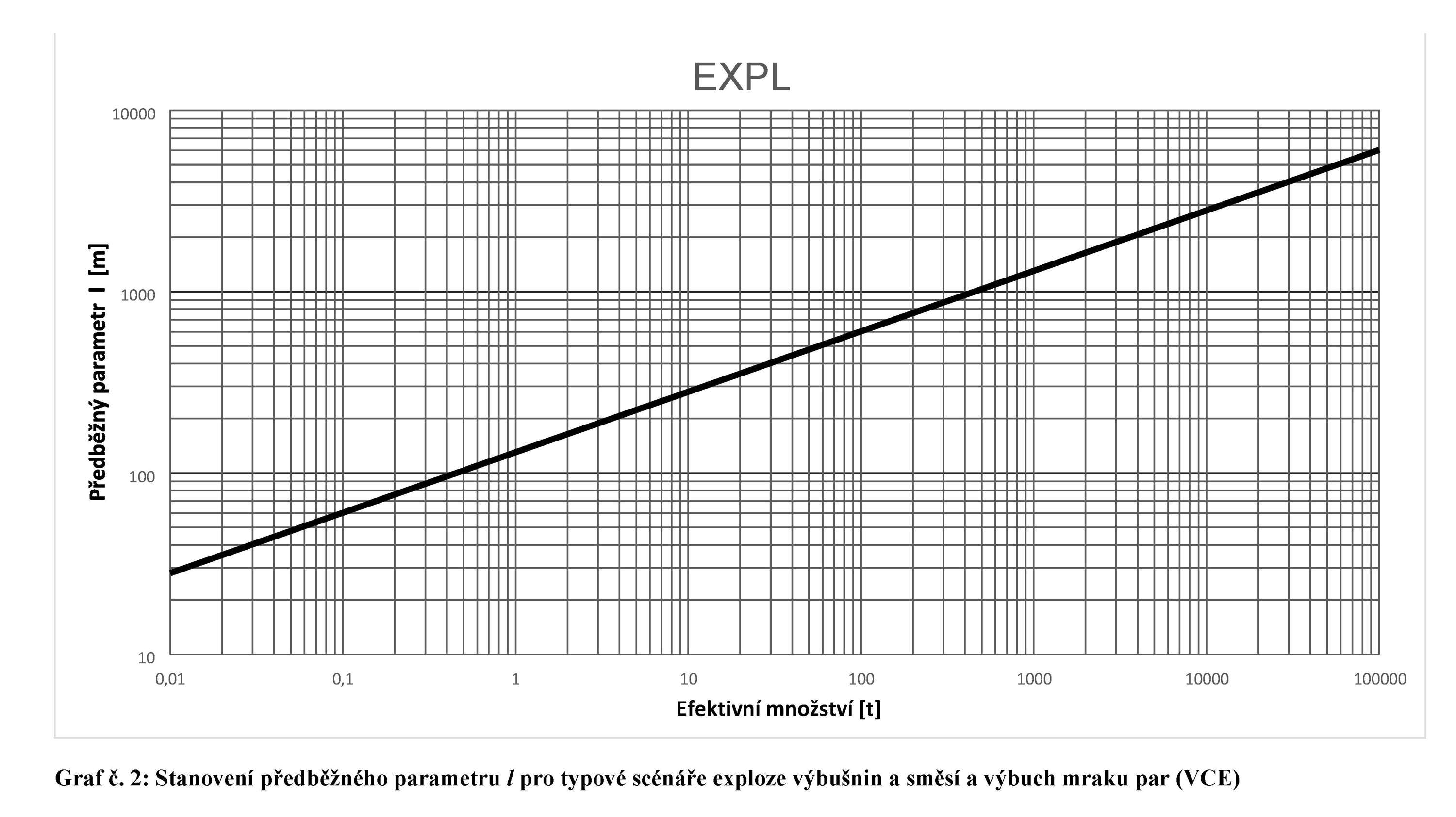

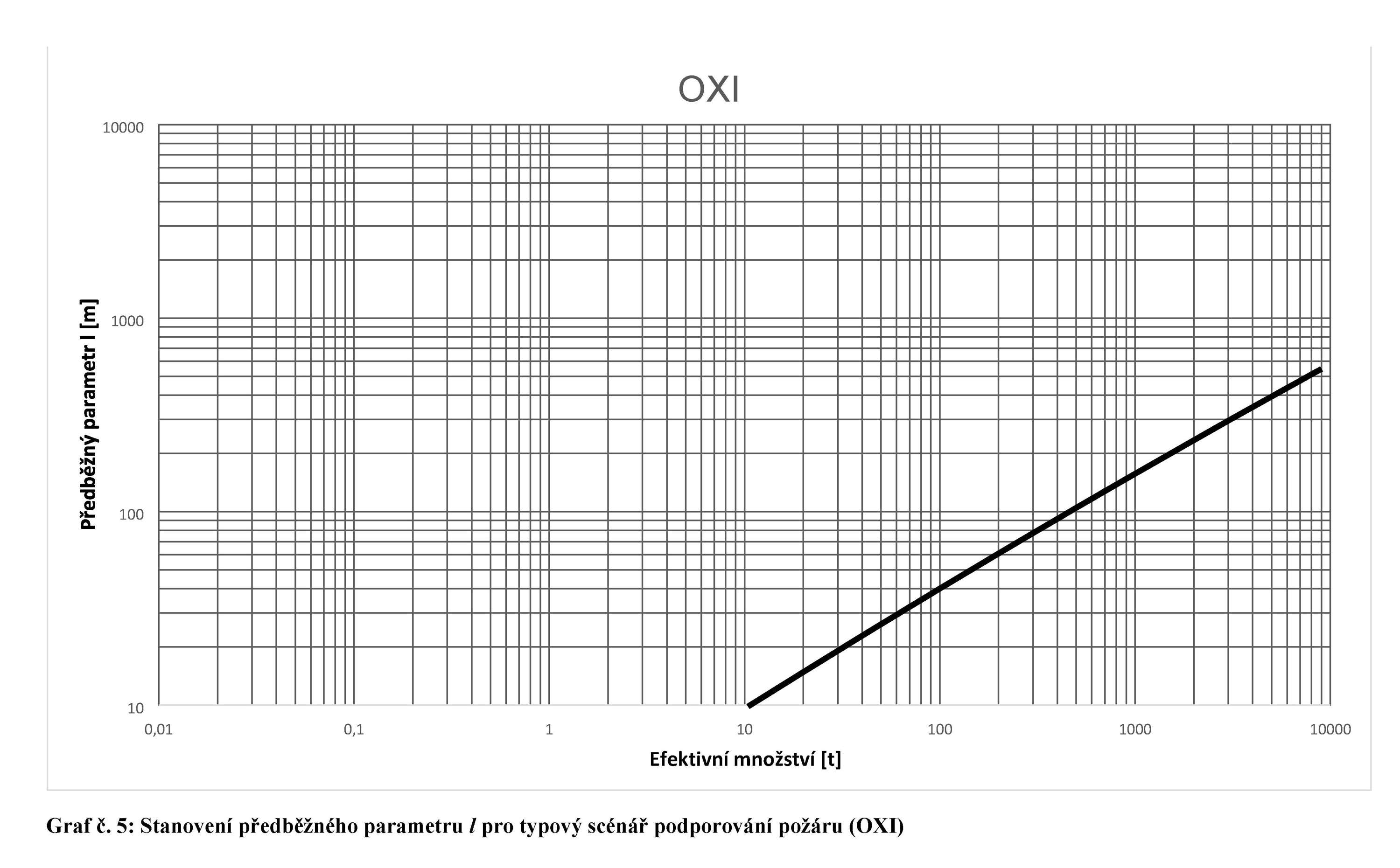

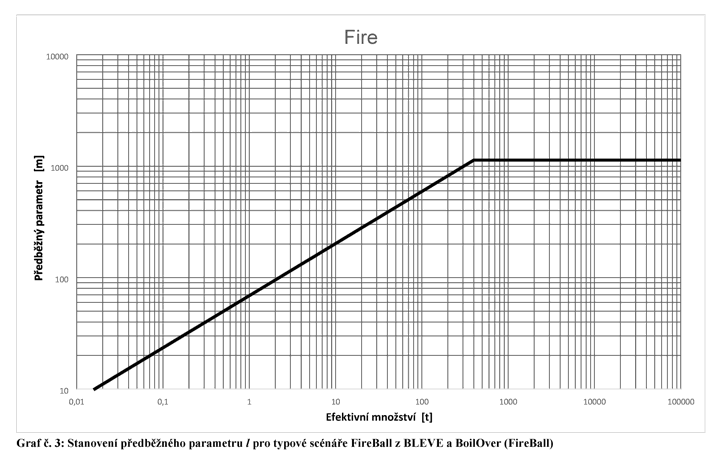

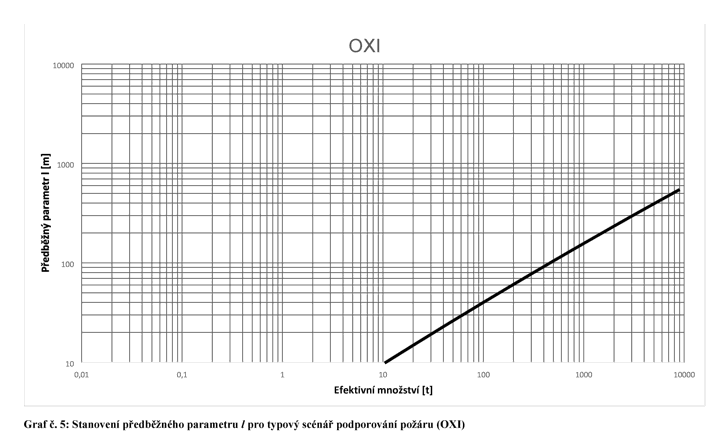

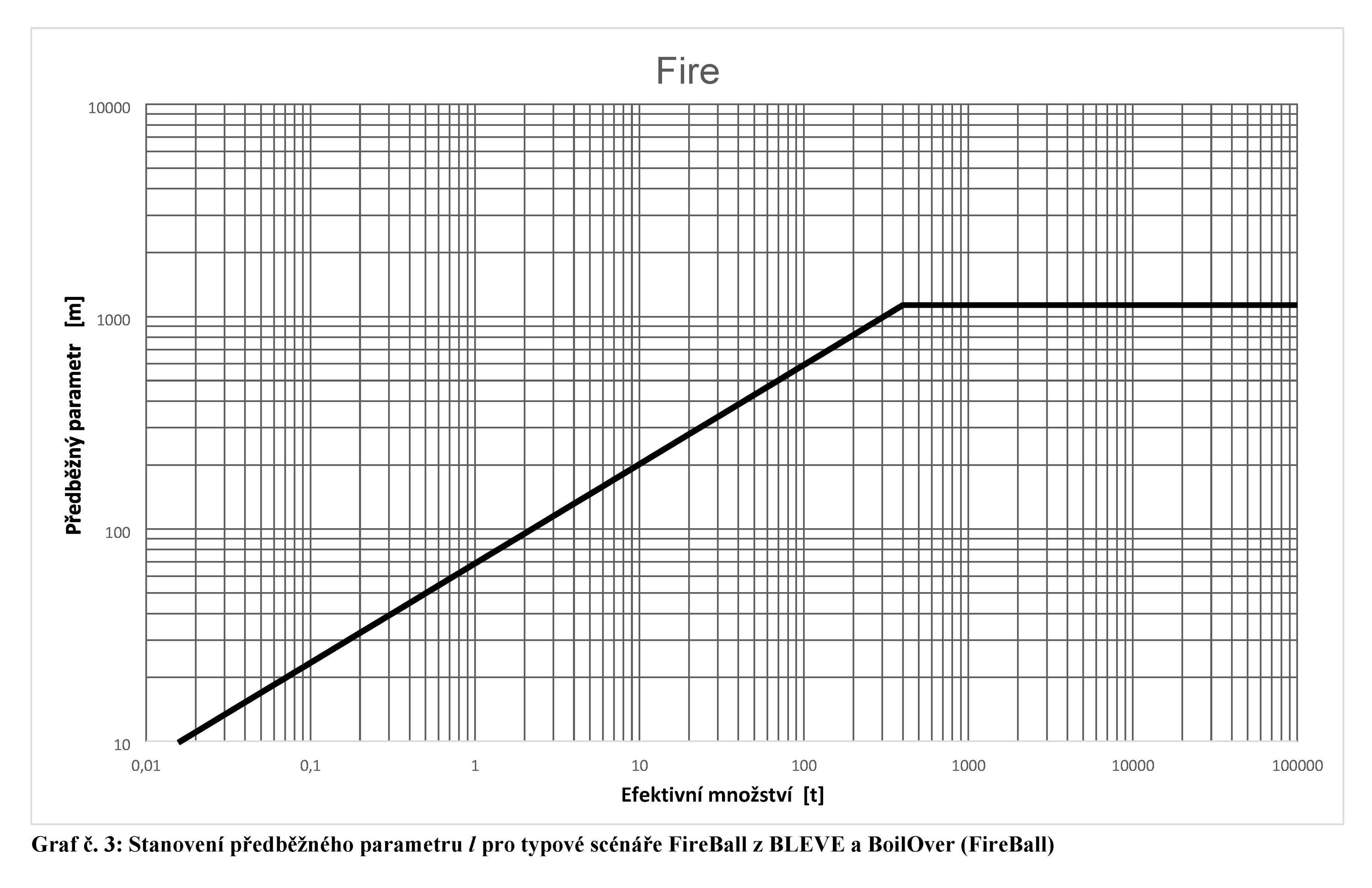

Předběžný parametr 1 se stanoví na základě jeho konstantní hodnoty uvedené v tabulce A. 3. nebo tabulce A. 4. nebo na základě grafu č. 1, 2, 3, 4 nebo 5 podle příslušného typového scénáře. Výsledná hodnota se uvede ve sloupci 8 tabulky A. 2. Předběžný parametr 1 se stanovuje zvlášť pro každou položku jako samostatný řádek tabulky A. 2. Nelze-li vzdálenost z grafů odečíst pro malou hodnotu efektivního množství, stanoví se předběžný parametr 1 v hodnotě 50 m.

f) Stanovení parametru L
Parametr L se stanoví jako maximální dosažená hodnota všech předběžných parametrů 1 získaných postupem podle písmene e) tohoto oddílu. Parametr L se zanese do sloupce 9 tabulky A. 2.

Oddíl 2 Vzory způsobů stanovení výchozí hranice

Legenda:
1. půdorysný průmět zařízeni
2. zóna havarijního plánováni
3. hranice plochy, pro kterou se zpracovává vnitřní havarijní plán
4. výchozí hranice
5. nejmenší kružnice opsaná kolem půdorysného průmětu zařízeni se středem S a poloměrem r
6. parametr stanoveny podle přílohy 1
7. střed zařízení

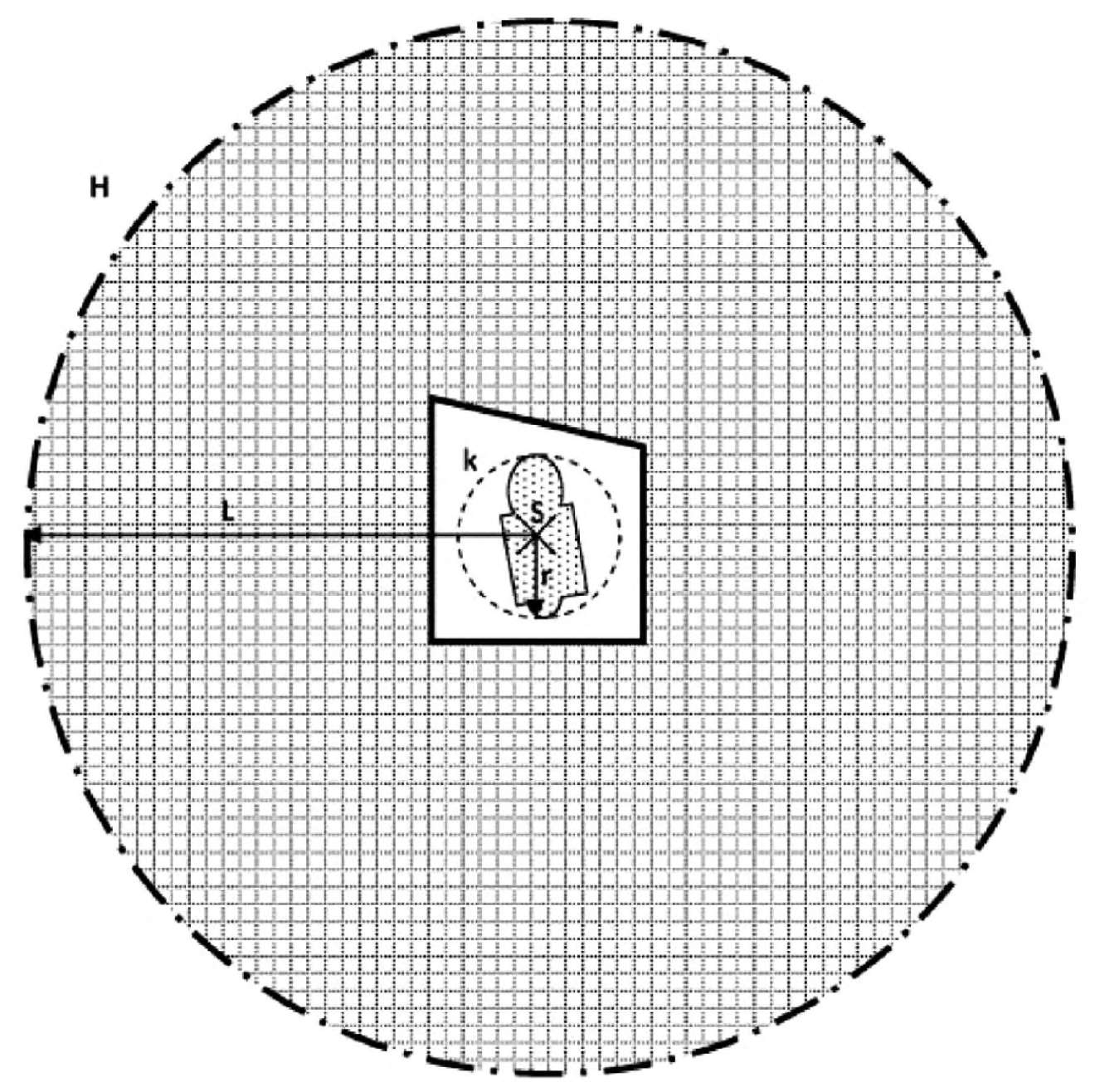

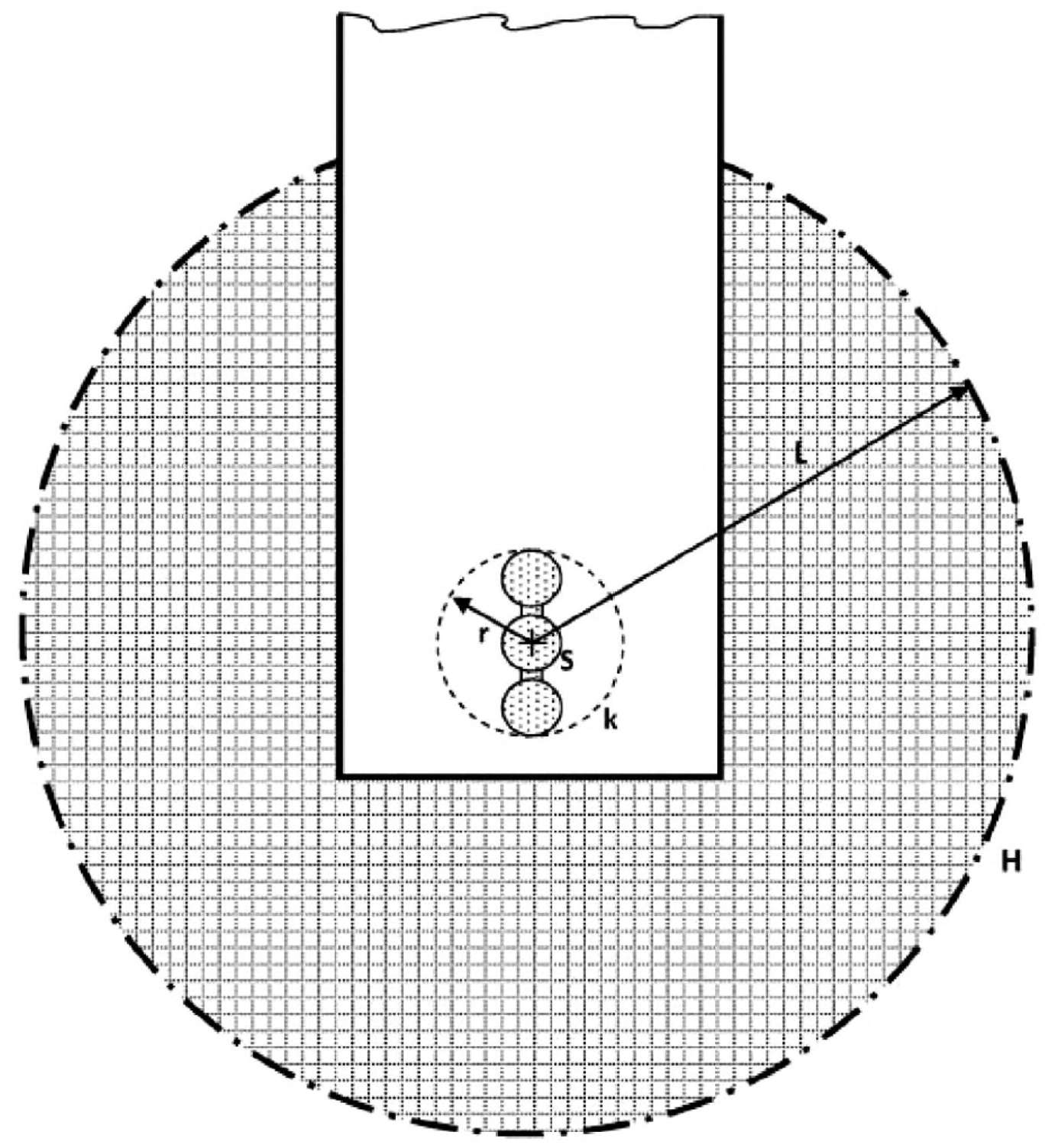

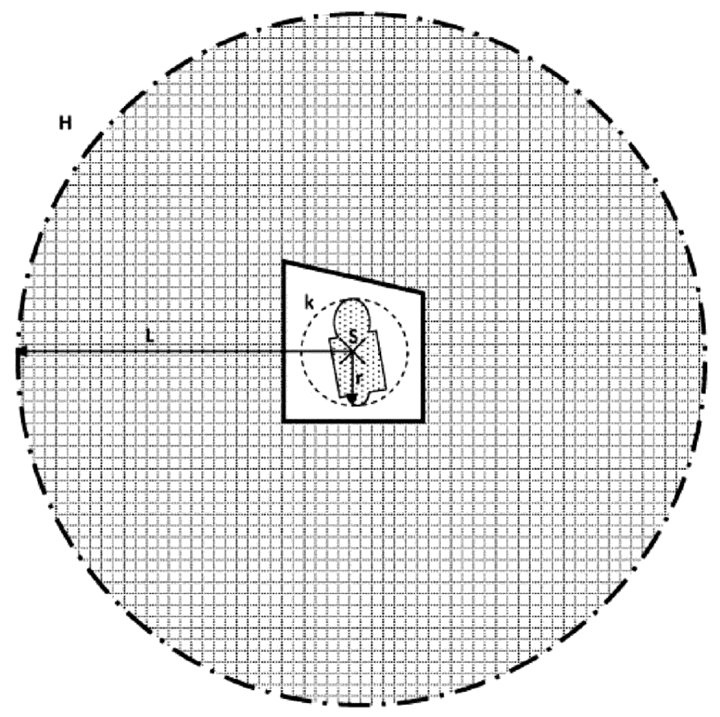

Obrázek č. 1

Vzor stanovení výchozí hranice podle § 4 odst. 1 písm. a)

Popis: r < 1/5 L, H = kružnice se středem v S a poloměrem L.

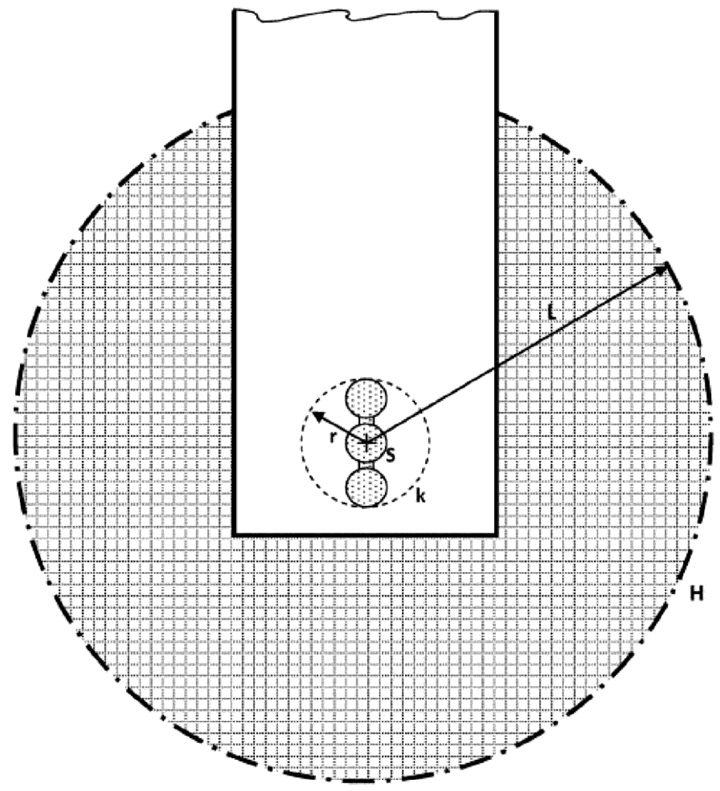

Obrázek č. 2

Vzor stanovení výchozí hranice podle § 4 odst. 1 písm. a)

Popis: r < 1/5 L (parametr L je sice výrazně větší, než rozměry zařízení, ale rozměry území, pro které se zpracovává vnitřní havarijní plán, nejsou z hlediska velikosti zanedbatelné).

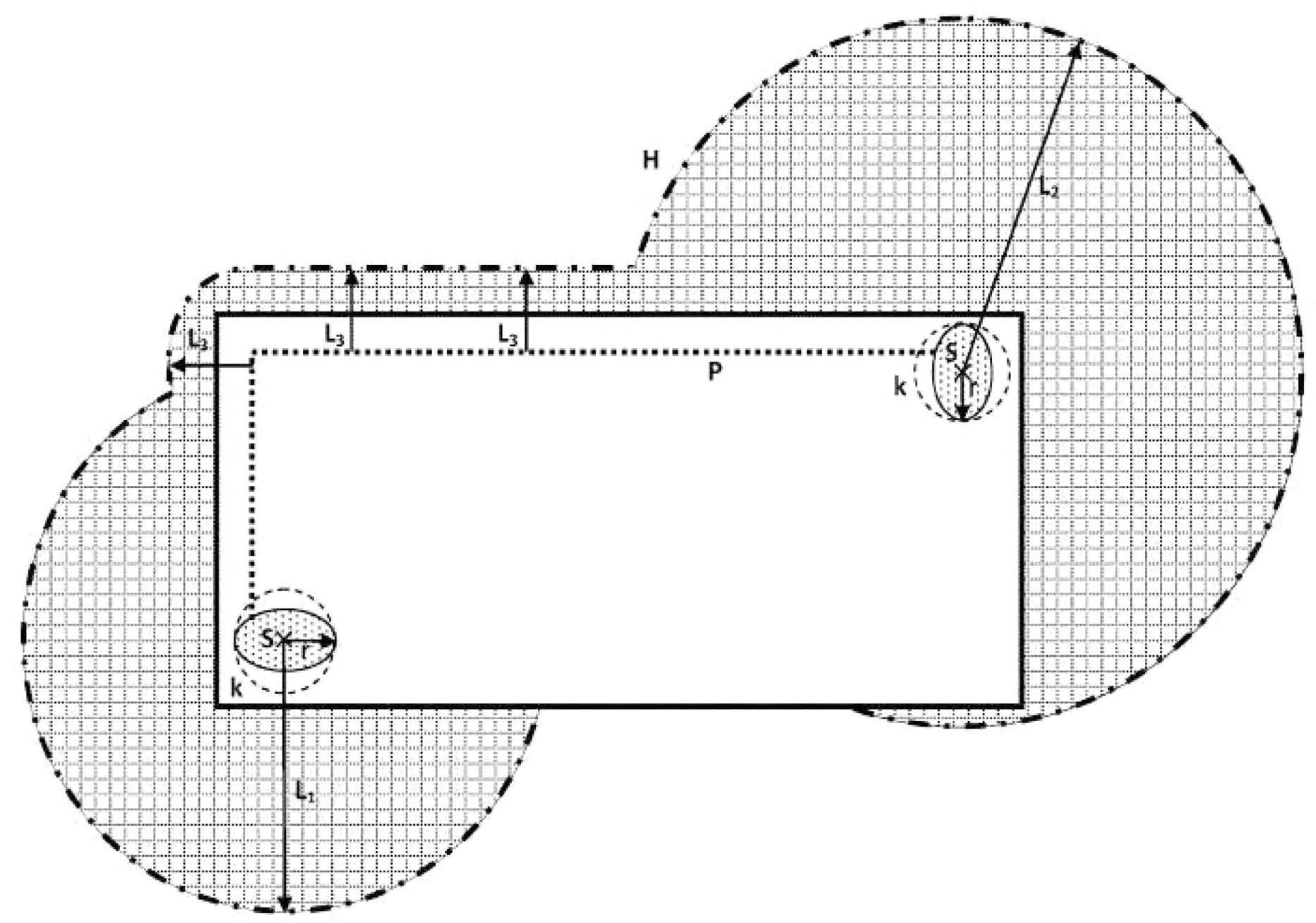

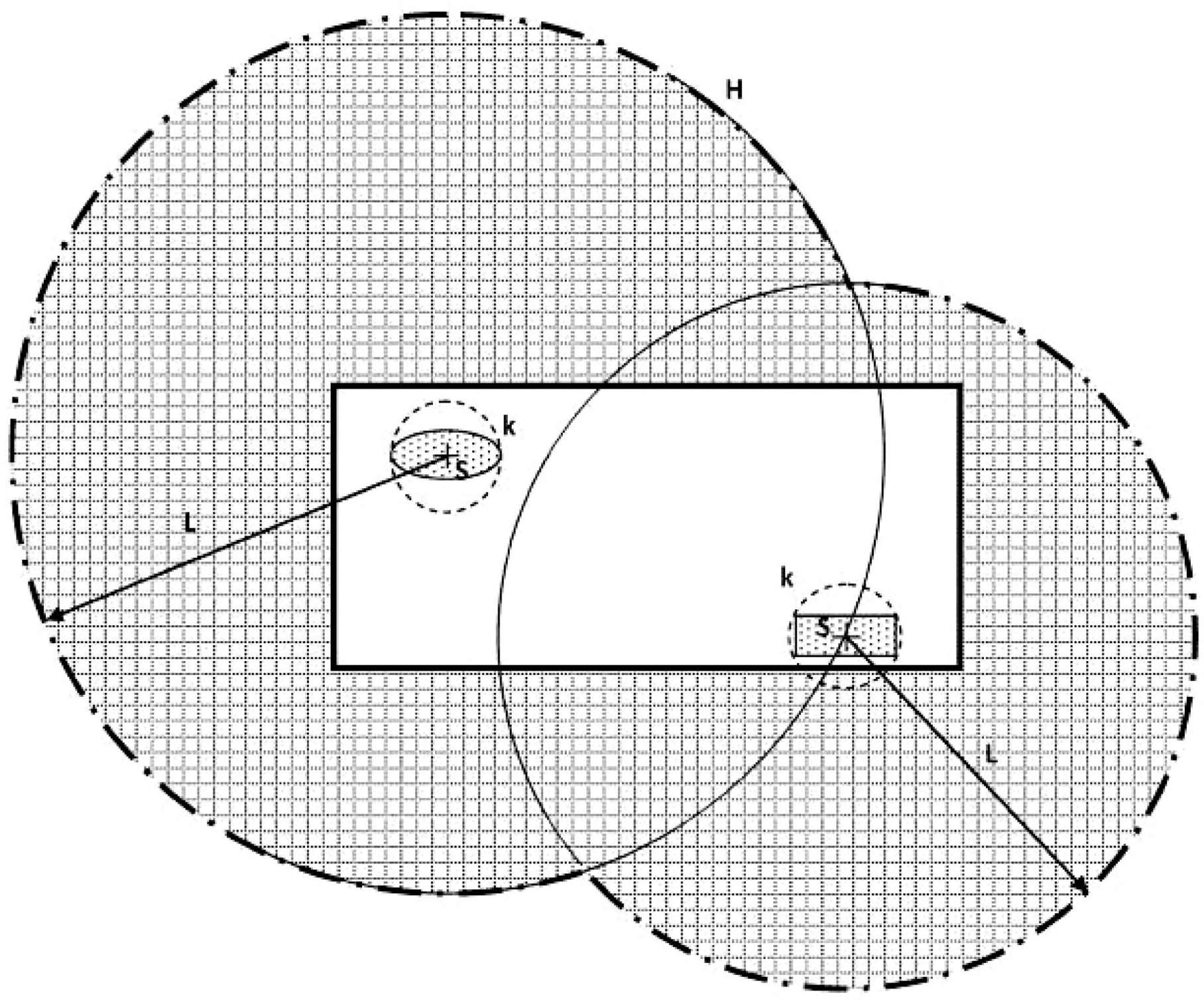

Obrázek č. 3

Vzor stanovení výchozí hranice podle § 4 odst. 1 písm. b)

Popis: vzdálenost L₃ stanovená jako vzdálenost na obě strany od osy potrubí (P)

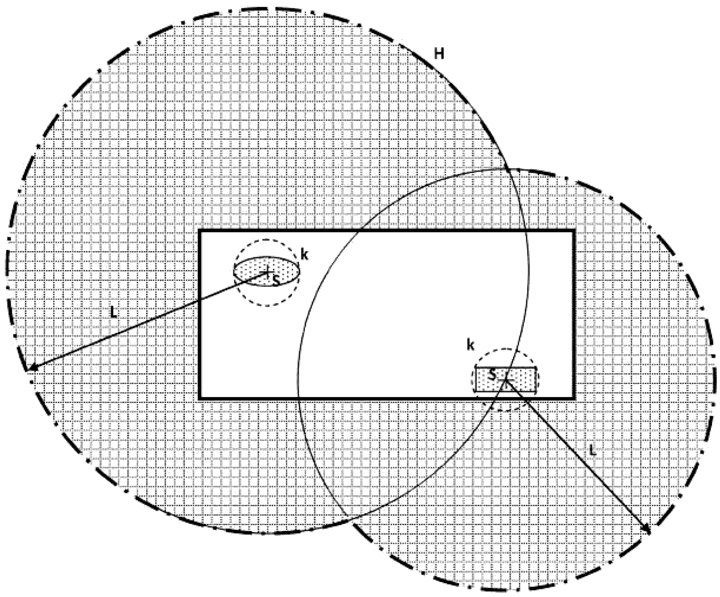

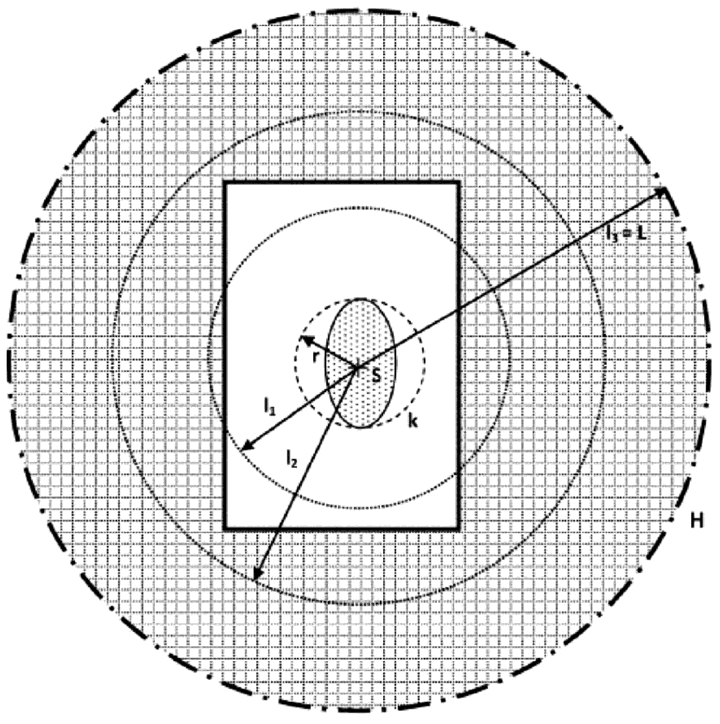

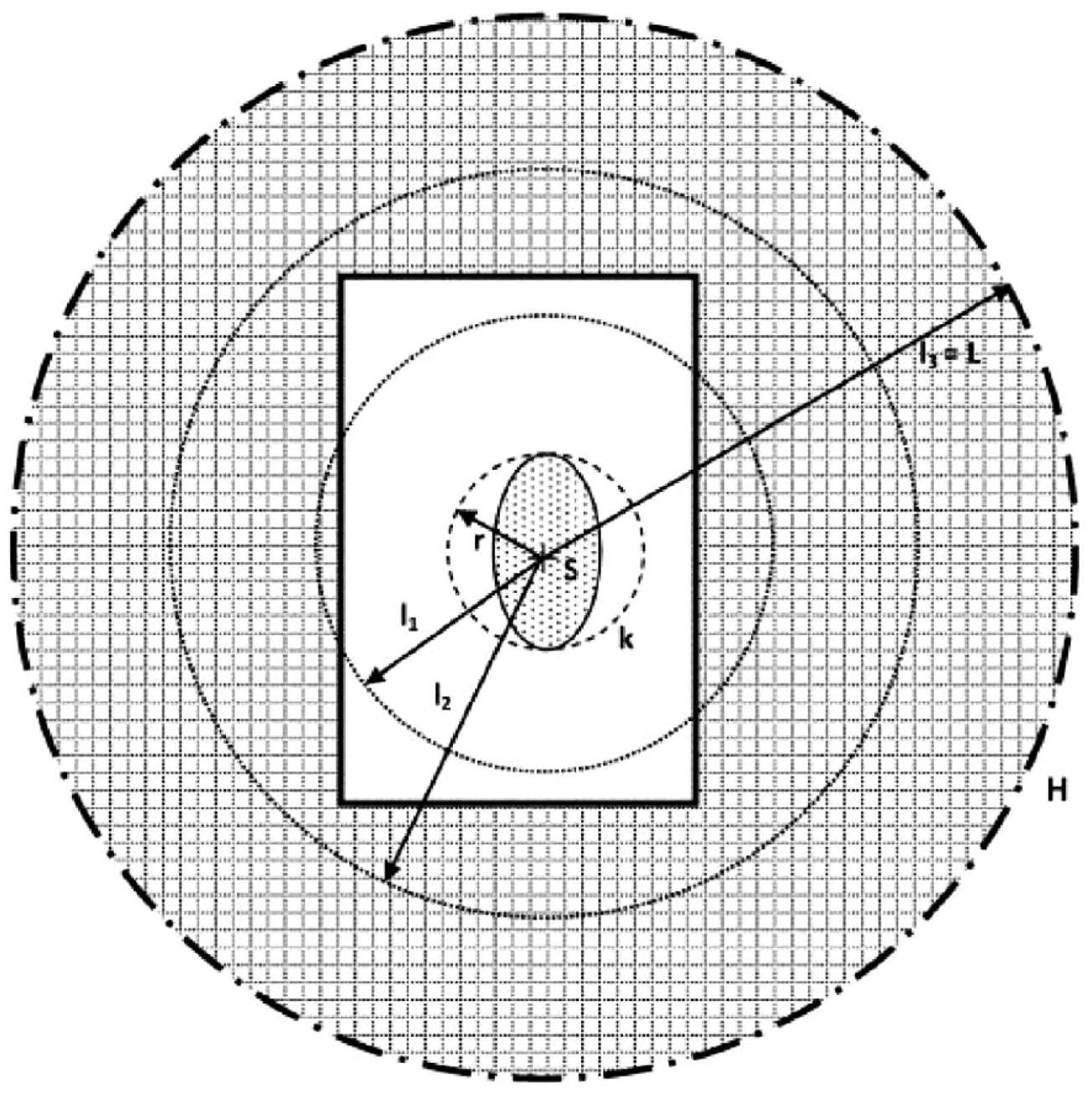

Obrázek č. 4

Vzor stanovení výchozí hranice podle § 4 odst. 1 písm. c)

Popis: zařízení s různými typovými scénáři

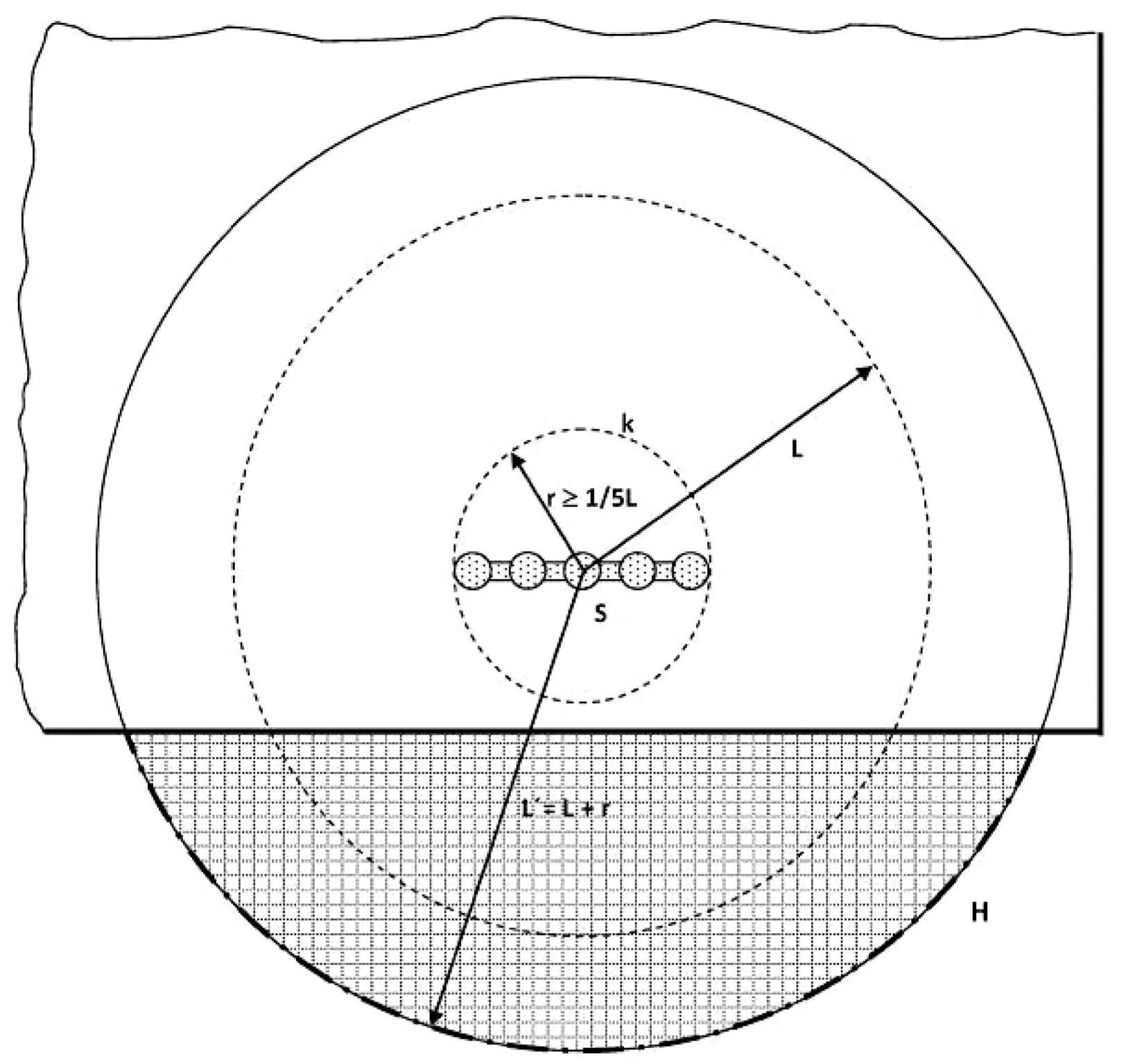

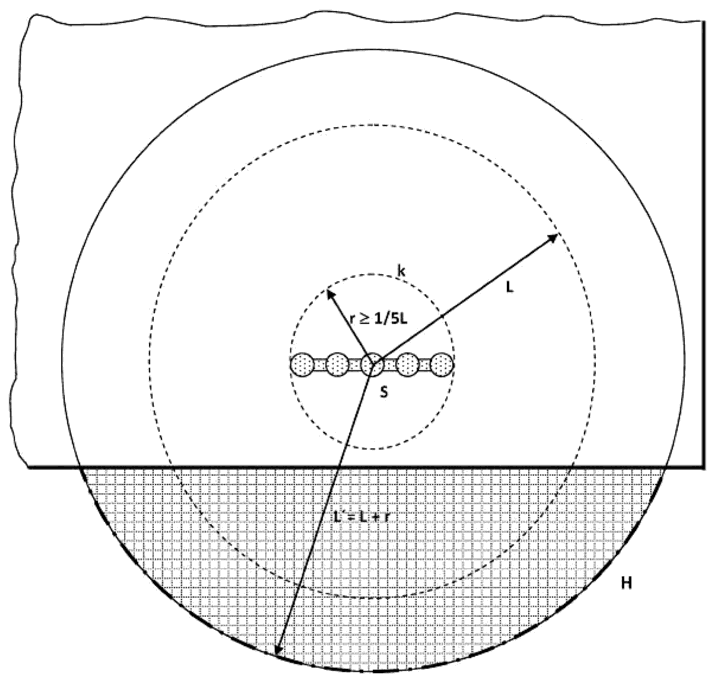

Obrázek č. 5

Vzor stanovení výchozí hranice podle § 4 odst. 1 písm. d)

Popis: r > 1/5 L (vypočítaný parametr L je ve zřejmém nepoměru k rozměrům zařízení).

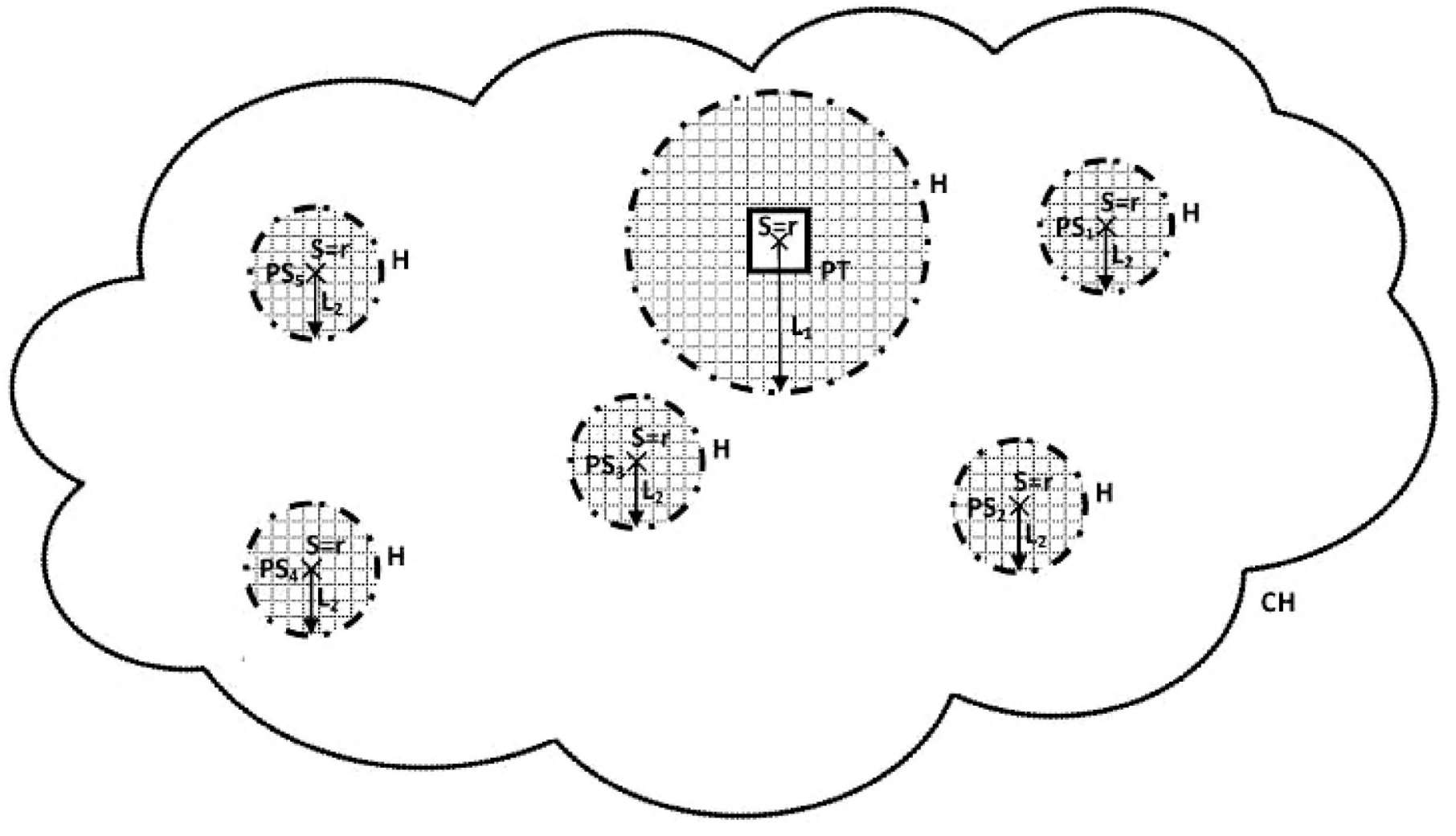

Obrázek č. 6

Vzor stanovení výchozí hranice podle § 4 odst. 1 písm. e)

Popis: vzdálenost L se stanoví pro všechny povrchové technologie podzemního zásobníku plynu a všech provozních (vtlačně - odběrových) sond podzemního zásobníku plynu (PZP) v rámci jednoho chráněného území pro zvláštní zásahy do zemské kůry PZP a provozované jedním provozovatelem

CH - chráněné území pro zvláštní zásahy do zemské kůry podzemního zásobníku plynu
PT - povrchová technologie centrálního areálu nebo střediska
PS - provozní sonda

Obrázek č. 7

Vzor stanovení výchozí hranice podle § 4 odst. 1 písm. f)

Rovnice č. 1:
1. kde:
  T_K teplotní koeficient pro přepočet množství toxických kapalin;
  T teplota skladování nebo teplota v procesu; je-li teplota skladování menší než 5°C, použije se teplota 5°C; T_t teplota tání (tuhnutí) za normálního tlaku (°C); T_v teplota varu za normálního tlaku (°C).
  Teplota varu a teplota tání jsou uvedeny v bezpečnostním listu. Teplota skladování nebo teplota v procesuje uvedena v bezpečnostní dokumentaci. Normálním tlakem se rozumí tlak o hodnotě 101,325 kPa. Pokud je nebezpečná látka používána v zařízení za různých teplot, zařízení s konkrétní rozdílnou teplotou se v tabulce A. 2. eviduje a posuzuje jako samostatné zařízení.

Tabulka A. 1.: Odečet koeficientu výparu

Oddíl 2 Vzory způsobů stanovení výchozí hranice Obrázek č. 1 Vzor stanovení výchozí hranice podle § 4 odst. 1 písm. a) Obrázek č. 2 Vzor stanovení výchozí hranice podle § 4 odst. 1 písm. a) Obrázek č. 3 Vzor stanovení výchozí hranice podle § 4 odst. 1 písm. b) Obrázek č. 4 Vzor stanovení výchozí hranice podle § 4 odst. 1 písm. c) Obrázek č. 5 Vzor stanovení výchozí hranice podle § 4 odst. 1 písm. d) Obrázek č. 6 Vzor stanovení výchozí hranice podle § 4 odst. 1 písm. e) Obrázek č. 7 Vzor stanovení výchozí hranice podle § 4 odst. 1 písm. f) Tabulka A. 1.: Odečet koeficientu výparu
Teplotní koeficient (T_K)	Koeficient výparu (K_V)
Větší než 0,95	1
0,8 – 0,95	0,5
0,6 – 0,8	0,15
0,4 – 0,6	0,05
0,2 – 0,4	0,01
Menší než 0,2	0,005

Tabulka A. 2.: Soupis zařízení

Oddíl 2 Vzory způsobů stanovení výchozí hranice Obrázek č. 1 Vzor stanovení výchozí hranice podle § 4 odst. 1 písm. a) Obrázek č. 2 Vzor stanovení výchozí hranice podle § 4 odst. 1 písm. a) Obrázek č. 3 Vzor stanovení výchozí hranice podle § 4 odst. 1 písm. b) Obrázek č. 4 Vzor stanovení výchozí hranice podle § 4 odst. 1 písm. c) Obrázek č. 5 Vzor stanovení výchozí hranice podle § 4 odst. 1 písm. d) Obrázek č. 6 Vzor stanovení výchozí hranice podle § 4 odst. 1 písm. e) Obrázek č. 7 Vzor stanovení výchozí hranice podle § 4 odst. 1 písm. f) Tabulka A. 1.: Odečet koeficientu výparu Tabulka A. 2.: Soupis zařízení
1.		2.	3.	4.	5.	6.	7.	8.	9.
Nebezpečná látka		Zařízení	Skupenství^*⁾	Typový scénář^**⁾	Maximální množství m (t) / maximální tlak p (MPa)^***⁾	Modifikační faktor	Efektivní množství me (t)	Předběžný parametr l (m)	Parametr L (m)
Název	Kategorie nebezpečnosti podle směrnice 2012/18/EU	Zařízení	Skupenství^*⁾	Typový scénář^**⁾	Maximální množství m (t) / maximální tlak p (MPa)^***⁾	Modifikační faktor	Efektivní množství me (t)	Předběžný parametr l (m)	Parametr L (m)

^*) V případě toxických kapalin se uvede do závorky rovněž teplota skladování či procesu ve °C.

^**) V případě toxických kapalin se uvede do závorky koeficient výparu (Kv).

^***) V případě povrchových technologií podzemního zásobníku plynů včetně těžebních sond se místo množství nebezpečné látky uvádí hodnota tlaku.

Tabulka A. 2.1.: Vzor vyplnění tabulky A. 2.

Oddíl 2 Vzory způsobů stanovení výchozí hranice Obrázek č. 1 Vzor stanovení výchozí hranice podle § 4 odst. 1 písm. a) Obrázek č. 2 Vzor stanovení výchozí hranice podle § 4 odst. 1 písm. a) Obrázek č. 3 Vzor stanovení výchozí hranice podle § 4 odst. 1 písm. b) Obrázek č. 4 Vzor stanovení výchozí hranice podle § 4 odst. 1 písm. c) Obrázek č. 5 Vzor stanovení výchozí hranice podle § 4 odst. 1 písm. d) Obrázek č. 6 Vzor stanovení výchozí hranice podle § 4 odst. 1 písm. e) Obrázek č. 7 Vzor stanovení výchozí hranice podle § 4 odst. 1 písm. f) Tabulka A. 1.: Odečet koeficientu výparu Tabulka A. 2.: Soupis zařízení Tabulka A. 2.1.: Vzor vyplnění tabulky A. 2.
1.		2.	3.	4.	5.	6.	7.	8.	9.
Nebezpečná látka		Zařízení	Skupenství	Typový scénář	Maximální množství m t)/maximální tlak p (MPa)	Modifikační faktor	Efektivní množství me (t)	Předběžný parametr l (m)	Parametr L (m)
Název	Kategorie nebezpečnosti podle Směrnice 2012/18/EU	Zařízení	Skupenství	Typový scénář	Maximální množství m t)/maximální tlak p (MPa)	Modifikační faktor	Efektivní množství me (t)	Předběžný parametr l (m)	Parametr L (m)
Automobilový benzín	P5a Hořlavá kapalina, kat. 1	Zásobník atmosférický	kapalina	EXPL	7 000 t	0,035	245 t	800 m	800 m
		Potrubí	kapalina	EXPL	0,5 t	0,035	0,0175 t	35 m	35 m
		Autocisterna	kapalina	EXPL FIRE	28,5 t	0,035	0,9975 t	130 m	200 m
		Autocisterna	kapalina	EXPL FIRE	28,5 t	0,85	24,225 t	200 m	200 m
Chlor	H2 Akutní toxicita, kat. 2	Zásobník	zkapalněný plyn	TOX	50 t	0,35	17,5 t	2 300m	2300m
		Železniční cisterna	zkapalněný plyn	TOX	45 t	0,35	15,75 t	2 150m	2150 m
		Potrubí	zkapalněný plyn	TOX	0,4 t	0,35	0,141	150 m	150 m
Formaldehyd, 32%	H2 Akutní toxicita, kat. 3	Zásobník	kapalina (20°C)	TOX, Kv = 0,01	860t	0,03	0,258 t	410 m	410m
Formaldehyd, 32%	H2 Akutní toxicita, kat. 3	...	...	...	...		...	...	...
LPG	P2 Hořlavý plyn, kat. 1	Zásobníkové pole (3x96 t)	plyn	EXPL FIRE	288 t	0,1	28,8 t	400 m	580 m
		Zásobníkové pole (3x96 t)	plyn	EXPL FIRE	96 t	1	96 t	580 m	580 m
		...	...	...	...		...	...	...
Kyslík	P4 Oxidující plyny, kat. 1	Zásobník	plyn	OXI	330 t	1	330 t	80 m	80 m
Kyslík	P4 Oxidující plyny, kat. 1	...	...	...	...		...	...	...
Zemní plyn	P2 Hořlavý plyn, kat. 1	Těžební sonda	plyn	-	<10MPa		-	80 m	80 m
Zemní plyn	P2 Hořlavý plyn, kat. 1	...	...	...	...		...	...	...
Perunit	P1a Výbušniny,	Sklad	tuhá látka	EXPL	45 t	1	45 t	460 m	460 m
	oddíl 1.1	...	...	...	...		...	...	...

Tabulka A. 3.: Typové scénáře a modifikační faktory pro jmenovitě uvedené látky

Oddíl 2 Vzory způsobů stanovení výchozí hranice Obrázek č. 1 Vzor stanovení výchozí hranice podle § 4 odst. 1 písm. a) Obrázek č. 2 Vzor stanovení výchozí hranice podle § 4 odst. 1 písm. a) Obrázek č. 3 Vzor stanovení výchozí hranice podle § 4 odst. 1 písm. b) Obrázek č. 4 Vzor stanovení výchozí hranice podle § 4 odst. 1 písm. c) Obrázek č. 5 Vzor stanovení výchozí hranice podle § 4 odst. 1 písm. d) Obrázek č. 6 Vzor stanovení výchozí hranice podle § 4 odst. 1 písm. e) Obrázek č. 7 Vzor stanovení výchozí hranice podle § 4 odst. 1 písm. f) Tabulka A. 1.: Odečet koeficientu výparu Tabulka A. 2.: Soupis zařízení Tabulka A. 2.1.: Vzor vyplnění tabulky A. 2. Tabulka A. 3.: Typové scénáře a modifikační faktory pro jmenovitě uvedené látky
Nebezpečné látky	Číslo CAS (je uváděno pouze pro informaci)	Typový scénář	Graf	Modifikační faktor
Dusičnan amonný, definovaný podle řádky č. 1 Tabulky II, přílohy č. 1 zákona		Exploze výbušnin a směsí	EXPL	0,0025
Dusičnan amonný definovaný podle řádky č. 2 Tabulky II, přílohy č. 1 zákona		Exploze výbušnin a směsí	EXPL	0,005
Dusičnan amonný definovaný dle řádky č. 3 Tabulky II, přílohy č. 1 zákona		Exploze výbušnin a směsí	EXPL	0,01
Dusičnan amonný definovaný dle řádky č. 4 Tabulky II, přílohy č. 1 zákona		Exploze výbušnin a směsí	EXPL	0,5
Dusičnan draselný definovaný dle řádky č. 5 Tabulky II, přílohy č. 1 zákona		Exploze výbušnin a směsí	EXPL	Modifikační faktor se neurčuje, parametr /je konstantně 50 m.
Dusičnan draselný definovaný dle řádky č. 6 Tabulky II, přílohy č. 1 zákona		Exploze výbušnin a směsí	EXPL	Modifikační faktor se neurčuje, parametr /je konstantně 50 m.
Oxid arseničný, kyselina arseničná nebo její soli	1303-28-2	Toxický únik	TOX	0,01
Oxid arsenitý, kyselina arsenitá nebo její soli	1327-53-3	Toxický únik	TOX	0,2
Brom	7726-95-6	Toxický únik	TOX	0,121
Chlor	7782-50-5	Toxický únik	TOX	0,35
Sloučeniny niklu v inhalovatelné práškové formě: oxid nikelnatý, oxid nikličitý, sulfid nikelnatý, sulfid niklitý, oxid niklitý		Toxický únik	TOX	0,02
Ethylenimin	151-56-4	Toxický únik	TOX	0,862
Fluor	7782-41-4	Toxický únik	TOX	0,54
Formaldehyd (koncentrace rovno nebo větší 90%)	50-00-0	Toxický únik	TOX	0,1
Vodík	1333-74-0	Výbuch mraku par (VCE)	EXPL	0,2
Chlorovodík	7647-01-0	Toxický únik	TOX	0,03
Alkyly olova		Toxický únik	TOX	0,588
Zkapalněné hořlavé plyny, kateg. 1 nebo 2 (včetně LPG) a zemní plyn (včetně upraveného bioplynu definovaného podle řádky č. 18 Tabulky II, přílohy č. 1 zákona o prevenci závažných havárií		Výbuch mraku par (VCE)	EXPL	0,1
		FireBall z BLEVE	FIRE	1
Zemní plyn v podzemních zásobnících plynu v přirozených vrstvách, vodonosných vrstvách a kavernách		Modifikační faktor se neurčuje, předběžný parametr 1 je konstantně 250 m od oplocení areálu podzemních zásobníků plynu, 150 m od provozní sondy s tlakem na ústí nad 10 MPa a 80 m pro provozní sondy s tlakem na ústí do 10 MPa včetně.
Acetylen	74-86-2	Výbuch mraku par (VCE)	EXPL	0,1
Ethylenoxid	75-21-8	Toxický únik	TOX	0,4
Propylenoxid	75-56-9	Toxický únik	TOX	0,4
Methanol	67-56-1	FireBall z BLEVE	FIRE	0,33
Methanol	67-56-1	Výbuch mraku par (VCE)	EXPL	0,007
4, 4'-Methylene bis (2-chloraniline) nebo jeho soli, v práškové formě	101-14-4	Toxický únik	TOX	2
Methylisokyanát	624-83-9	Toxický únik	TOX	133
Kyslík	7782-44-7	Podporování požáru	OXI	1
2,4 -Toluen diisokyanát 2,6 -Toluen diisokyanát	584-84-9 91-08-7	Toxický únik	TOX	3,571
Karbonyldichlorid (fosgen)	75-44-5	Toxický únik	TOX	7,4
Arsan (arsenovodík)	7784-42-1	Toxický únik	TOX	1,17
Fosfan (fosforovodík)	7803-51-2	Toxický únik	TOX	4,55
Chlorid sirnatý	10545-99-0	Zóna havarijního plánování se nestanovuje.
Oxid sírový	7446-11-9	Toxický únik	TOX	0,666
Polychlordibenzofurany a polychlordibenzodioxiny (včetně TCDD), kalkulované jako ekvivalent TCDD		Toxický únik	TOX	58
Tyto KARCINOGENY nebo směsi obsahující tyto karcinogeny v koncentracích vyšších než 5 % hmotnostních: 4-aminobifenyl nebo jeho soli, benzotrichlorid, benzidin nebo jeho soli, bis(chlormethyl)ether, chlormethylmethylether, 1,2-dibrommethan, diethylsulfát, dimethylsulfát, dimethylkarbamoylchlorid, 1,2-dibrom-3-chlorpropan, 1,2-dimethylhydrazin, dimethylnitrosoamin, hexamethylfosfotriamid, hydrazin, 2-nafthylamin nebo jeho soli, 4-nitrodifenyl a 1,3 propansulton		Toxický únik	TOX	10
Ropné produkty a alternativní paliva
a) benzíny a primární benzíny,		FireBall z BLEVE	FIRE	0,85
a) benzíny a primární benzíny,		Výbuch mraku par (VCE)	EXPL	0,035
b) letecké petroleje (včetně paliva pro reaktivní motory),		FireBall z BLEVE	FIRE	0,75
b) letecké petroleje (včetně paliva pro reaktivní motory),		Požár kapalin	P-FIRE	0,59
c) plynové oleje (včetně motorové nafty, topných olejů pro domácnost a směsí plynových olejů),		FireBall z BLEVE	FIRE	0,76
		Požár kapalin	P-FIRE	0,6
d) těžké topné oleje,		FireBall z BLEVE	FIRE	0,76
d) těžké topné oleje,		Požár kapalin	P-FIRE	0,37
e) alternativní paliva sloužící ke stejným účelům a mající podobné vlastnosti, pokud jde o hořlavost a nebezpečnost pro životní prostředí, jako produkty uvedené v písmenech a), b), c) nebo d).		Typový scénář se volí podle podobností s písmeny a), b), c) nebo d) ropných produktů a alternativních paliv, podle kterých došlo k zařazení
Bezvodý amoniak	7664-41-7	Toxický únik	TOX	0,025
Fluorid boritý	7637-07-2	Toxický únik	TOX	0,11
Sirovodík	7783-06-4	Toxický únik	TOX	1
Piperidin	110-89-4	Toxický únik	TOX	0,1
Piperidin	110-89-4	Výbuch mraku par (VCE)	EXPL	0,007
Bis(2-dimethylaminoethyl)(methyl)amin	3030-47-5	Toxický únik	TOX	0,1
3 -(2-ethylhexyloxy)propylamin	5397-31-9	Toxický únik	TOX	0,1
Směsi (*) chlornanu sodného klasifikované ve třídě akutní toxicita pro vodní prostředí, kategorie 1 [H400] obsahující méně než 5 % aktivního chlóru a neklasifikované v žádné jiné kategorii nebezpečnosti podle řádku č. 41 Tabulky II, přílohy č. 1 zákona -------------------------------------------------------		Zóna havarijního plánování se nestanovuje.
(*) Za předpokladu, že směs při nepřítomnosti chlornanu sodného nebude klasifikována ve třídě akutní toxicita pro vodní prostředí 1 [H400]		Zóna havarijního plánování se nestanovuje.
Propylamin definovaný dle řádky č. 42 Tabulky II, přílohy č. 1 zákona	107-10-8	Toxický únik	TOX	0,01
		Výbuch mraku par (VCE)	EXP	0,007
Tert-butyl-akrylát definovaný dle řádky č. 43 Tabulky II, přílohy č. 1 zákona	1663-39-4	Výbuch mraku par (VCE)	EXPL	0,007
	1663-39-4	Toxický únik	TOX	0,036
2-methyl-3-butennitril definovaný dle řádky č. 44 Tabulky II, přílohy č. 1 zákona	16529-56-9	Toxický únik	TOX	0,017
	16529-56-9	Výbuch mraku par (VCE)	EXPL	0,007
Tetrahydro-3,5-dimethyl-l,3,5-thiadiazin-2-thion (Dazomet) definovaný dle řádky č. 45 Tabulky II, přílohy č. 1 zákona	533-74-4	Zóna havarijního plánování se nestanovuje.
Methylakrylát definovaný dle řádky č. 46 Tabulky II, přílohy č. 1 zákona	96-33-3	Toxický únik	TOX	0,037
	96-33-3	Výbuch mraku par (VCE)	EXPL	0,007
3-methylpyridin definovaný dle řádky č. 47 Tabulky II, přílohy č. 1 zákona	108-99-6	Toxický únik	TOX	0,01
1-brom-3-chlorpropan definovaný dle řádky č. 48 Tabulky II, přílohy č. 1 zákona	109-70-6	Toxický únik	TOX	0,037

Tabulka A. 4.: Typové scénáře a modifikační faktory pro látky zařazené podle kategorie nebezpečnosti

Oddíl 2 Vzory způsobů stanovení výchozí hranice Obrázek č. 1 Vzor stanovení výchozí hranice podle § 4 odst. 1 písm. a) Obrázek č. 2 Vzor stanovení výchozí hranice podle § 4 odst. 1 písm. a) Obrázek č. 3 Vzor stanovení výchozí hranice podle § 4 odst. 1 písm. b) Obrázek č. 4 Vzor stanovení výchozí hranice podle § 4 odst. 1 písm. c) Obrázek č. 5 Vzor stanovení výchozí hranice podle § 4 odst. 1 písm. d) Obrázek č. 6 Vzor stanovení výchozí hranice podle § 4 odst. 1 písm. e) Obrázek č. 7 Vzor stanovení výchozí hranice podle § 4 odst. 1 písm. f) Tabulka A. 1.: Odečet koeficientu výparu Tabulka A. 2.: Soupis zařízení Tabulka A. 2.1.: Vzor vyplnění tabulky A. 2. Tabulka A. 3.: Typové scénáře a modifikační faktory pro jmenovitě uvedené látky Tabulka A. 4.: Typové scénáře a modifikační faktory pro látky zařazené podle kategorie nebezpečnosti
Kategorie nebezpečnosti v souladu s nařízením (ES) č. 1272/2008	Typový scénář	Graf	Modifikační faktor
H1 Akutní toxicita kategorie 1, všechny cesty expozice	Toxický únik	TOX	1 nebo modifikační faktor podle tabulky A. 5 (použije se v případě, že látku lze považovat za extrémně toxickou)
H2 Akutní toxicita — kategorie 2, všechny cesty expozice	Toxický únik	TOX	0,17
— kategorie 3, inhalační cesta expozice	Toxický únik	TOX	0,03
H3 Toxicita pro specifické cílové orgány -jednorázová expozice	Toxický únik	TOX	0,03
P1a Výbušniny — Nestabilní výbušniny, nebo — výbušniny, oddíl 1.1, 1.2, 1.3, 1.5 nebo 1.6, nebo — látky nebo směsi, které mají výbušné vlastnosti podle metody A. 14 podle nařízení (ES) č. 440/2008	Exploze výbušnin a směsí	EXPL	1
P1b Výbušniny Výbušniny, oddíl 1.4	Exploze výbušnin a směsí	EXPL	Modifikační faktor se neurčuje, parametr je / konstantně 50 m.
P2 Hořlavé plyny Hořlavé plyny, kategorie 1 nebo 2	FireBall z BLEVE	FIRE	1
P2 Hořlavé plyny Hořlavé plyny, kategorie 1 nebo 2	Výbuch mraku par (VCE)	EXPL	0,1
P3a Hořlavé aerosoly („Hořlavé" aerosoly kategorie 1 nebo 2 obsahující hořlavé plyny kategorie 1 nebo 2 nebo hořlavé kapaliny kategorie 1	Výbuch mraku par (VCE)	EXPL	0,01
P3b Hořlavé aerosoly „Hořlavé" aerosoly kategorie 1 nebo 2 neobsahující hořlavé plyny kategorie 1 nebo 2 ani hořlavé kapaliny kategorie 1	Požár kapalin	P-FIRE	1
P4 Oxidující plyny Oxidující plyny, kategorie 1	Podporování požáru	OXI	1
P5a Hořlavé kapaliny — Hořlavé kapaliny, kategorie 1, nebo	FireBall z BLEVE	FIRE	0,85
— hořlavé kapaliny kategorie 2 nebo 3 udržované za teplot nad jejich bodem varu nebo — jiné kapaliny s bodem vzplanutí < 60 °C, udržované za teplot nad jejich bodem varu	Výbuch mraku par (VCE)	EXPL	0,035
P5b Hořlavé kapaliny — Hořlavé kapaliny kategorie 2 nebo 3, u kterých zejména podmínky zpracování jako vysoký tlak nebo vysoká teplota mohou vytvořit nebezpečí závažné havárie, nebo — jiné kapaliny s bodem vzplanutí < 60 °C, u kterých zejména podmínky zpracování jako vysoký tlak nebo vysoká teplota mohou vytvořit nebezpečí závažné havárie	Výbuch mraku par (VCE)	EXPL	0,007
P5c Hořlavé kapaliny Hořlavé kapaliny kategorie 2 nebo 3 nespadající pod položky P5a a P5b	BoilOver	FIRE	0,01
P6a Samovolně reagující látky a směsi a organické peroxidy Samovolně reagující látky a směsi, typ A nebo B, nebo organické peroxidy, typ A nebo B	Exploze výbušnin a směsí	EXPL	0,25
P6b Samovolně reagující látky a směsi a organické peroxidy Samovolně reagující látky a směsi, typ C, D, E nebo F, nebo organické peroxidy, typ C, D, E nebo F	Požár kapalin	P-FIRE	Modifikační faktor se neurčuje, parametr je / konstantně 50 m.
P7 Samozápalné kapaliny a tuhé látky Samozápalné kapaliny, kategorie 1 Samozápalné tuhé látky, kategorie 1	Podporování požáru	OXI	0,5
P8 Oxidující kapaliny a tuhé látky Oxidující kapaliny, kategorie 1, 2 nebo 3, nebo oxidující tuhé látky, kategorie 1, 2 nebo 3	Podporování požáru	OXI	Modifikační faktor se neurčuje, parametr je / konstantně 50 m.
E1 Nebezpečnost pro vodní prostředí v kategorii akutní 1 nebo chronická 1	Zóna havarijního plánování se nestanovuje.
E2 Nebezpečnost pro vodní prostředí v kategorii chronická 2	Zóna havarijního plánování se nestanovuje.
01 Látky nebo směsi se standardní větou o nebezpečnosti EUH014 - Prudce reaguje s vodou	Exploze výbušnin a směsí	EXPL	Modifikační faktor se neurčuje, parametr je / konstantně 50 m.
02 Látky a směsi, které při styku s vodou uvolňují hořlavé plyny kategorie 1	Výbuch mraku par (VCE)	EXPL	Modifikační faktor se neurčuje, parametr je / konstantně 50 m.
03 Látky nebo směsi se standardní větou o nebezpečnosti EUH029 - Uvolňuje toxický plyn při styku s vodou	Toxický únik	TOX	Modifikační faktor se neurčuje, parametr je / konstantně 50 m.

Tabulka A. 5.: Modifikační faktory pro extrémně toxické látky. Použije se největší nalezený modifikační faktor.

Oddíl 2 Vzory způsobů stanovení výchozí hranice Obrázek č. 1 Vzor stanovení výchozí hranice podle § 4 odst. 1 písm. a) Obrázek č. 2 Vzor stanovení výchozí hranice podle § 4 odst. 1 písm. a) Obrázek č. 3 Vzor stanovení výchozí hranice podle § 4 odst. 1 písm. b) Obrázek č. 4 Vzor stanovení výchozí hranice podle § 4 odst. 1 písm. c) Obrázek č. 5 Vzor stanovení výchozí hranice podle § 4 odst. 1 písm. d) Obrázek č. 6 Vzor stanovení výchozí hranice podle § 4 odst. 1 písm. e) Obrázek č. 7 Vzor stanovení výchozí hranice podle § 4 odst. 1 písm. f) Tabulka A. 1.: Odečet koeficientu výparu Tabulka A. 2.: Soupis zařízení Tabulka A. 2.1.: Vzor vyplnění tabulky A. 2. Tabulka A. 3.: Typové scénáře a modifikační faktory pro jmenovitě uvedené látky Tabulka A. 4.: Typové scénáře a modifikační faktory pro látky zařazené podle kategorie nebezpečnosti Tabulka A. 5.: Modifikační faktory pro extrémně toxické látky. Použije se největší nalezený modifikační faktor.
Odhad akutní toxicity (jedná se o hodnotu LC₅₀ nebo LD₅₀, která je pro danou látku k dispozici)	Modifikační faktor
0,05 < LD₅₀ (mg/kg, oral) ≤ 0,5	10
0,5 < LD₅₀ (mg/kg, dermal) ≤ 5
1 < LC₅₀ (ppm_v, inh., 4h) ≤ 10
0,005 < LC₅₀ (mg/l, inh., 4h) ≤ 0,05
0,005 < LD₅₀ (mg/kg, oral) ≤ 0,05	100
0,05 < LD₅₀ (mg/kg, dermal) ≤ 0,5
0,1 < LC₅₀ (ppmv, inh., 4h) ≤ 1
0,0005 < LC₅₀ (mg/l, inh., 4h) ≤ 0,005
0,0005 < LD₅₀ (mg/kg, oral) ≤ 0,005	1000
0,005 < LD₅₀ (mg/kg, dermal) ≤ 0,05
0,01 < LC₅₀ (ppmv, inh., 4h) ≤ 0,1
0,00005 < LC₅₀ (mg/l, inh., 4h) ≤ 0,0005
0,00005 < LD₅₀ (mg/kg, oral) ≤ 0,0005	10000
0,0005 < LD₅₀ (mg/kg, dermal) ≤ 0,005
0,001 < LC₅₀ (ppmv, inh., 4h) ≤ 0,01
0,000005 < LC₅₀ (mg/l, inh., 4h) ≤ 0,00005
(pokračovat dále v násobcích 10)

Graf č. 1: Stanovení předběžného parametru l pro typový scénář toxický únik (TOX)

Graf č. 2: Stanovení předběžného parametru l pro typové scénáře exploze výbušnin a směsí a výbuch mraku par (VCE)

Graf č. 3: Stanovení předběžného parametru l pro typové scénáře FireBall z BLEVE a BoilOver (FireBall)

Graf č. 4: Stanovení předběžného parametru l pro typový scénář požár kapalin (P-FIRE)

Graf č. 5: Stanovení předběžného parametru l pro typový scénář podporování požáru (OXI)

Graf č. 6: Stanovení množství uniklého plynu z nadzemního potrubí

Oddíl 3 Pravidla pro stanovení parametru L s využitím výstupů analýzy a hodnocení rizik Oddíl 3

1. Výběr typového scénáře: je vztažen k jednotlivým fyzikálně-chemickým vlastnostem chemických látek a směsí a způsobu nakládání a respektuje typové scénáře podle tabulky A. 3. a A. 4.
2. Množství nebezpečné látky a směsí: v úvahu se bere množství, u kterého se reálně předpokládá, že se může účastnit havárie. Nemusí se jednat o projektované množství v daném zařízení, snížení však musí být definováno a zdůvodněno, například charakterem technologického procesu.
3. Rychlost uvolňování nebezpečných látek do ovzduší: rychlost uvolňování respektuje fyzikální stav a podmínky zacházení s látkou (například formu skladování jako zkapalněný nebo stlačený plyn, tenze páry nad hladinou, koncentrace nebezpečné látky ve směsi při úniku, prášková nebo kompaktní forma látky).
4. Zmírňující faktory: lze započítat pouze účinnou separaci zabraňující úniku, popřípadě snižující uniklé množství ze zařízení (pasivní bariéry bezpečnosti). Nelze započítat organizační opatření, tedy zmírnění vyžadující aktivní zásah obsluhy nebo záchranných složek.
5. Limitní hodnoty účinků na zdraví člověka (koncentrace látky, tepelný tok, přetlak): doporučené jsou nejnižší odhadované hodnoty, které mohou způsobit smrt člověka, který není mimořádně vnímavý jedinec.
6. Požárně technické a výbuchové charakteristiky látek/směsí: využití pouze podložených hodnot požárně technických a výbuchových charakteristik látek/směsí.
7. Atmosférické podmínky: doporučuje se použít třída stability ovzduší D podle Pasquilla a rychlost větru 3 m/s nebo menší, popřípadě horší hodnoty rozptylových podmínek. Jsou-li použity jiné rozptylové podmínky, musí být tato volba zdůvodněna.
8. Teplota nebezpečné látky: v úvahu se bere teplota látky v zařízení, a to i v mimořádných technologických stavech.
9. Hustota plynu pro rozptylový model: volba se provádí podle molekulové hmotnosti nebezpečné látky, koncentrace a teploty její směsi se vzduchem (například rozptylový model „Rozptyl těžkého plynu").
10. Doba a rychlost úniku nebezpečné látky ze zařízení: obě hodnoty musí být zdůvodněny. Není-li tomu tak, počítá se s dobou úniku veškerého předpokládaného množství za 30 minut. V případě použití zdůvodněných hodnot doby úniku jsou tyto hodnoty rovny minimálně době potřebné k rozeznání havárie plus 10 minut.
11. Výpočet úniku kapaliny: v úvahu se bere charakter zařízení. Z uniklé látky vzniklá kaluž o zdůvodněných rozměrech, nebo kaluž o ploše odpovídající rozměrům záchytné jímky.
12. Množství nebezpečné látky účastnící se reakce: u výbušnin maximální množství přítomné v konkrétním skladu nebo zařízení. U hořlavých plynů a par musí být uvedeno, jaká část uniklého množství se účastní reakce, jaké modely byly použity a jaké jsou použité vstupní podmínky.".

Vyhláška, kterou se mění vyhláška č. 226/2015 Sb., o zásadách pro vymezení zóny havarijního plánování a postupu při jejím vymezení a o náležitostech obsahu vnějšího havarijního plánu a jeho struktuře

Čl. I

Vymezení zóny havarijního plánování

Oddíl 1 Základní způsob stanovení výchozí hranice pomocí parametru L

Oddíl 2 Vzory způsobů stanovení výchozí hranice

Obrázek č. 1

Vzor stanovení výchozí hranice podle § 4 odst. 1 písm. a)

Obrázek č. 2

Vzor stanovení výchozí hranice podle § 4 odst. 1 písm. a)

Obrázek č. 3

Vzor stanovení výchozí hranice podle § 4 odst. 1 písm. b)

Obrázek č. 4

Vzor stanovení výchozí hranice podle § 4 odst. 1 písm. c)

Obrázek č. 5

Vzor stanovení výchozí hranice podle § 4 odst. 1 písm. d)

Obrázek č. 6

Vzor stanovení výchozí hranice podle § 4 odst. 1 písm. e)

Obrázek č. 7

Vzor stanovení výchozí hranice podle § 4 odst. 1 písm. f)

Tabulka A. 1.: Odečet koeficientu výparu

Tabulka A. 2.: Soupis zařízení

Tabulka A. 2.1.: Vzor vyplnění tabulky A. 2.

Tabulka A. 3.: Typové scénáře a modifikační faktory pro jmenovitě uvedené látky

Tabulka A. 4.: Typové scénáře a modifikační faktory pro látky zařazené podle kategorie nebezpečnosti

Tabulka A. 5.: Modifikační faktory pro extrémně toxické látky. Použije se největší nalezený modifikační faktor.

Graf č. 1: Stanovení předběžného parametru l pro typový scénář toxický únik (TOX)

Graf č. 2: Stanovení předběžného parametru l pro typové scénáře exploze výbušnin a směsí a výbuch mraku par (VCE)

Graf č. 3: Stanovení předběžného parametru l pro typové scénáře FireBall z BLEVE a BoilOver (FireBall)

Graf č. 4: Stanovení předběžného parametru l pro typový scénář požár kapalin (P-FIRE)

Graf č. 5: Stanovení předběžného parametru l pro typový scénář podporování požáru (OXI)

Graf č. 6: Stanovení množství uniklého plynu z nadzemního potrubí

Oddíl 3 Pravidla pro stanovení parametru L s využitím výstupů analýzy a hodnocení rizik Oddíl 3

Čl. II

Přechodné ustanovení

Čl. III

Účinnost
