Platné znění

Sdělení Ministerstva zahraničních věcí o přijetí změn Řádu pro mezinárodní železniční přepravu nebezpečných věcí (RID), který je přípojkem C k Úmluvě o mezinárodní železniční přepravě (COTIF)

vyhlášené znění

POŽADAVKY NA KONSTRUKCI A ZKOUŠENÍ OBALŮ,ČÁST 6

VELKÝCH NÁDOB PRO VOLNĚ LOŽENÉ LÁTKY (IBC),

VELKÝCH OBALŮ A CISTEREN

POŽADAVKY NA KONSTRUKCI A ZKOUŠENÍ OBALŮKAPITOLA 6.1

  1. 6.1.1 Všeobecná ustanovení
    1. 6.1.1.1 Požadavky této kapitoly se nevztahují na:

      (a) obaly obsahující radioaktivní materiál třídy 7, pokud není stanoveno jinak (viz oddíl 4.1.9),

      (b) obaly obsahující infekční látky třídy 6.2, pokud není stanoveno jinak (viz Poznámka pod nadpisem Kapitoly 6.3 a pokyn pro balení P621 z 4.1.4.1),

      (c) tlakové nádoby obsahující plyny třídy 2,

      (d) obaly, jejichž čistá hmotnost (netto) přesahuje 400 kg,

      (e) obaly na kapaliny, kromě skupinových obalů, s vnitřním objemem přesahujícím 450 litrů.

    1. 6.1.1.2 Požadavky na obaly uvedené v oddíle 6.1.4 jsou založeny na obalech běžně používaných. Aby byl vzat v úvahu vědecký a technický pokrok, je možné použít obaly s odlišnou specifikací od uvedené v oddíle 6.1.4, pokud jsou stejně účinné, přijatelné pro příslušný orgán a schopné úspěšně vyhovět zkouškám popsaným v pododdíle 6.1.1.3 a oddíle 6.1.5. Jiné metody zkoušení, než popsané v této kapitole jsou přípustné, pokud jsou rovnocenné a jsou uznávány příslušným orgánem.
    2. 6.1.1.3 Každý obal určený pro kapaliny musí být podroben úspěšně zkoušce těsnosti. Tato zkouška je součástí programu zabezpečování kvality, jak je uvedeno v 6.1.1.4, který prokazuje schopnost splnit příslušnou úroveň zkoušky uvedenou v 6.1.5.4.3.

      (a) před prvním použitím pro přepravu,

      (b) po rekonstrukci nebo obnovení, před jeho opětovným použitím pro přepravu.

      Pro tuto zkoušku nemusí být obaly vybaveny vlastními uzávěry. Vnitřní nádoba kombinovaných obalů může být zkoušena bez vnějšího obalu, pokud tím nejsou ovlivněny výsledky zkoušky.

      Tato zkouška se nevyžaduje pro:

      1. - vnitřní obaly skupinových balení;
      2. - vnitřní nádoby kombinovaných obalů (sklo, porcelán nebo kamenina) označené symbolem „RID/ADR“ podle 6.1.3.1 (a) (ii);
      3. - obaly z jemného plechu označené symbolem „RID/ADR“ podle 6.1.3.1 (a) (ii);
    1. 6.1.1.4 Obaly musejí být vyrobeny, obnoveny a odzkoušeny podle programu zajištění kvality, schváleného příslušným orgánem, aby bylo zajištěno, že každý vyrobený obal splňuje požadavky této kapitoly.
    2. POZNÁMKA: ISO 16106:2006 „Obaly - Přeprava obalů pro nebezpečné věci - Obaly pro nebezpečné věci, velké nádoby pro volně ložené látky (IBC) a velké obaly - Návody pro aplikaci ISO 9001“ poskytuje přijatelný návod pro předepsané postupy, který má být dodržen.
    1. 6.1.1.5 Výrobci a následní distributoři obalů musí uživatelům poskytnout údaje o postupech, které je nutno dodržet, jakož i popis typů a rozměrů uzávěrů (včetně požadovaných těsnění) a informace o všech dalších komponentech, potřebných pro zabezpečení toho, aby jednotky balení připravené k přepravě byly schopny projít všemi příslušnými zkouškami uvedenými v této kapitole.
  1. 6.1.2 Kódování konstrukčních typů obalů
    1. 6.1.2.1 Kód sestává z:

      (a) arabské číslice označující druh obalu, např. sud, kanystr atd., následované;

      (b) jedním nebo několika velkými latinskými písmeny označujícími druh materiálu, např. ocel, dřevo atd., následované v případě nutnosti;

      (c) arabskou číslicí označující kategorii obalu v rámci konstrukčního typu obalu.

    1. 6.1.2.2 Pro kompozitní obaly se použijí dvě velká latinská písmena na druhém místě kódu. První písmeno označuje materiál vnitřní nádoby a druhé písmeno označuje materiál vnějšího obalu.
    2. 6.1.2.3 U skupinových obalů se musí použít pouze kódové číslo pro vnější obal.
    3. 6.1.2.4 Písmena “T“, “V“ nebo “W“ mohou být uvedena za kódem obalu. Písmeno “T“ označuje záchranný obal odpovídající požadavkům uvedeným v odstavci 6.1.5.1.11. Písmeno “V“ označuje zvláštní obal odpovídající požadavkům uvedeným v odstavci 6.1.5.1.7. Písmeno “W“ označuje, že obal, ačkoli je téhož typu uvedeného v kódu, je vyroben podle specifikací odlišných od specifikací uvedených v oddíle 6.1.4 a je považován za ekvivalentní požadavkům uvedeným v pododdíle 6.1.1.2.
    4. 6.1.2.5 Následující číslice se musí použít pro druhy obalů:
      1. 1. Sud
      2. 2. (Vyhrazeno)
      3. 3. Kanystr
      4. 4. Bedna
      5. 5. Pytel
      6. 6. Kompozitní obal
      7. 7. (Vyhrazeno)
      8. 0. Obaly z jemného plechu
    1. 6.1.2.6 Následující velká písmena se použijí pro druhy materiálu:
      1. A. Ocel (všechny druhy a povrchové úpravy)
      2. B. Hliník
      3. C. Dřevo přírodní
      4. D. Překližka
      5. F. Rekonstituované dřevo (jako dřevovláknité či dřevotřískové materiály)
      6. G. Lepenka
      7. H. Plast
      8. L. Textilní tkanina
      9. M. Papír vícevrstvý
      10. N. Kov (jiný než ocel nebo hliník)
      11. P. Sklo, porcelán nebo kamenina
    2. POZNÁMKA: Plastové materiály budou zahrnovat jiné polymerní materiály, jako je guma.
    1. 6.1.2.7 V následující tabulce jsou uvedeny kódy používané pro značení typu obalů v závislosti na druhu obalů, materiálu použitém pro jejich výrobu a jejich kategorii; současně se v ní odkazuje na pododdíly, kde jsou uvedeny příslušné požadavky:
      POŽADAVKY NA KONSTRUKCI A ZKOUŠENÍ OBALŮ, VELKÝCH NÁDOB PRO VOLNĚ LOŽENÉ LÁTKY (IBC), VELKÝCH OBALŮ A CISTEREN POŽADAVKY NA KONSTRUKCI A ZKOUŠENÍ OBALŮ
      Druh obalu Materiál Kategorie obalu Kód Pododdíl
      1. SudyA Ocel neodnímatelné víko 1A16.1.4.1
      odnímatelné víko 1A2
      B. Hliník neodnímatelné víko 1B16.1.4.2
      odnímatelné víko 1B2
      D. Překližka 1D 6.1.4.5
      G. Lepenka 1G 6.1.4.7
      H. Plast neodnímatelné víko 1H16.1.4.8
      odnímatelné víko 1H2
      N. Kov, jiný než ocel nebo hliník neodnímatelné víko 1N16.1.4.3
      odnímatelné víko 1N2
      2. (Vyhrazeno)
      3. KanystryA. Ocel neodnímatelné víko 3A16.1.4.4
      odnímatelné víko 3A2
      B. Hliník neodnímatelné víko 3B16.1.4.4
      odnímatelné víko 3B2
      H. Plast neodnímatelné víko 3H16.1.4.8
      odnímatelné víko 3H2
      4. Bedny A. Ocel 4A 6.1.4.14
      B. Hliník 4B 6.1.4.14
      C. Dřevo přírodní běžné 4C16.1.4.9
      s prachotěsnými stěnami 4C2
      D. Překližka 4D 6.1.4.10
      F. Rekonstituované dřevo 4F 6.1.4.11
      G. Lepenka 4G 6.1.4.12
      H. Plast pěnový (lehčený) 4H16.1.4.13
      tuhý plast 4H2
      N. Kov, jiný než ocel nebo hliník 4N 6.1.4.14
      5. Pytle H Plastová tkanina bez vnitřní vložky nebo povlaku 5H16.1.4.16
      Tkanina prachotěsné 5H2
      vodovzdorné 5H3
      H. Plastová folie 5H46.1.4.17
      L. Textilní tkanina bez vnitřní vložky nebo povlaku 5L1
      Prachotěsné 5L26.1.4.15
      vodovzdorné 5L3
      M. Papír vícevrstvé 5M16.1.4.18
      vícevrstvé, vodovzdorné 5M2
      6. Kompozitní obaly H. Plastová nádoba s vnějším ocelovým sudem 6HA1 6.1.4.19
      s vnějším ocel. košem nebo bednou 6HA2 6.1.4.19
      s vnějším hliníkovým sudem 6HB1 6.1.4.19
      s vnějším hliníkovým košem nebo bednou 6HB2 6.1.4.19
      s vněiší dřevěnou bednou 6HC 6.1.4.19
      s vnějším překližkovým sudem 6HD1 6.1.4.19
      s vnější překližkovou bednou 6HD2 6.1.4.19
      s vnějším lepenkovým sudem 6HG1 6.1.4.19
      s vnější lepenkovou bednou 6HG2 6.1.4.19
      s vnějším plastovým sudem 6HH1 6.1.4.19
      s vnější bednou z tuhého plastu 6HH2 6.1.4.19
      P. Porcelánová, skleněná, nebo kameninová nádoba s vnějším ocelovým sudem 6PA1 6.1.4.20
      s vnějším ocel. košem nebo bednou 6PA2 6.1.4.20
      s vnějším hliníkovým sudem 6PB1 6.1.4.20
      s vnějším hliníkovým košem nebo bednou 6PB2 6.1.4.20
      s vnější dřevěnou bednou 6PC 6.1.4.20
      s vnějším překližkovým sudem 6PD1 6.1.4.20
      s vnějším proutěným košem 6PD2 6.1.4.20
      s vnějším lepenkovým sudem 6PG1 6.1.4.20
      s vnější lepenkovou bednou 6PG2 6.1.4.20
      s vnějším obalem z pěnového plastu 6PH1 6.1.4.20
      s vnějším obalem z tuhého plastu 6PH2 6.1.4.20
      7. (Vyhrazeno)
      0. Obaly z jemného plechu A. Ocel neodnímatelné víko 0A1 6.1.4.22
      odnímatelné víko 0A2
  1. 6.1.3 Značení
  2. POZNÁMKA 1: Značky ukazují, že obal, který je jimi opatřen, odpovídá plně odzkoušenému konstrukčnímu typu a že splňuje ustanovení této kapitoly, která se vztahují na jeho výrobu, nikoli však na jeho používání. Proto tyto značky nezbytně nepotvrzují, že obal smí být použit pro jakoukoli látku. Obecně druh obalu (např. ocelový sud), jeho nejvyšší vnitřní objem a /nebo nejvyšší hmotnost a další zvláštní požadavky jsou stanoveny pro každou látku v tabulce A kapitoly 3.2.
  3. POZNÁMKA 2: Značka UN kód je určena jako pomůcka pro výrobce, obnovitele, uživatele obalů, dopravce a příslušné orgány. Originální značka je prostředkem výrobce k identifikaci typu a ukazatelem splnění zkušebních předpisů.
  4. POZNÁMKA 3: Značka UN kód neuvádí vždy úplné podrobnosti o úrovni zkoušek atd., které se mohou zohlednit např. odkazem na zkušební protokol, certifikát, atest nebo na registr úspěšně odzkoušených obalů. Například obal mající značení X nebo Y může být použit pro látky, kterým byla přiřazena obalová skupina pro nižší stupeň nebezpečnosti s nejvyšší dovolenou hodnotou relativní hustoty1 určenou s přihlédnutím ke koeficientu 1,5, popřípadě 2,25 (jak je to vhodné), uvedenému v požadavcích pro zkoušky obalů v 6.1.5. Například obal odzkoušený pro látku obalové skupiny I s relativní hustotou 1,2 může být použit pro látku obalové skupiny II s relativní hustotou 1,8 nebo pro látku obalové skupiny III s relativní hustotou 2,7, samozřejmě za podmínky, že mohou být ještě splněna všechna závazná kritéria kladená na obaly pro látky s vyšší relativní hustotou.
    1. 6.1.3.1 Každý obal určený pro používání podle RID musí být označen značkou UN kód, která je trvanlivá, dobře čitelná a v rozměru přiměřeném velikosti obalu, umístěna tak aby byla dobře viditelná. Kusy o celkové (brutto) hmotnosti větší než 30 kg musí být opatřeny značkou UN kód nebo jejím duplikátem na vrchní nebo boční straně obalu. Písmena, číslice a symboly musejí být nejméně 12 mm vysoké, kromě obalů s obsahem 30 litrů nebo 30 kg nebo méně, kdy musí být nejméně 6 mm vysoké, a kromě obalů s obsahem 5 litrů nebo 5 kg nebo méně, kdy musí být přiměřeného rozměru.

      Značka UN kód musí uvádět:

      (a) (i) Obalový symbol Spojených národů (United Nations) Obrázek.

      Tento znak nesmí být použit pro jiné účely než pro osvědčení, že obal, FIBC, přemístitelná cisterna nebo MEGC splňuje příslušné požadavky kapitol 6.1, 6.2, 6.3, 6.5, 6.6, 6.7 nebo 6.11.

      (ii) Symbol “RID/ADR“ pro kompozitní obaly (sklo, porcelán nebo kamenina) a obaly z lehkého kovu splňující zjednodušené podmínky (viz 6.1.1.3, 6.1.5.3.1 (e), 6.1.5.3.5 (c), 6.1.5.4, 6.1.5.5.1 a 6.1.5.6);

    2. POZNÁMKA: Obaly nesoucí toto označení jsou schváleny pro přepravní procesy železniční a silniční přepravy a přepravy říční, které jsou předmětem předpisů RID, ADR a ADN. Tyto obaly nejsou nutně přijímány k přepravě jinými způsoby doprav, které jsou upraveny jinými předpisy.

      3. (b) Kód konstrukčního typu obalu podle 6.1.2;

      (c) Dvoudílný kód

      (i) Písmeno označující obalovou(é) skupinu(y), pro kterou(é) byl konstrukční typ s úspěchem odzkoušen;

      X pro obalové skupiny I, II a III;

      Y pro obalové skupiny II a III;

      Z pouze pro obalovou skupinu III;

      (ii) U obalů určených na kapaliny se uvede relativní hustota zaokrouhlená na jedno desetinné místo, pro kterou byl konstrukční typ odzkoušen; od tohoto údaje může být upuštěno, pokud relativní hustota nepřesahuje 1,2. Pro obaly na tuhé látky nebo vnitřní obaly nejvyšší celková (brutto) hmotnost v kilogramech.

      U obalů z jemného plechu označených symbolem “RID/ADR“ podle pododdílu 6.1.3.1 a), (ii), určených pro kapaliny mající viskozitu při 23 °C převyšující 200 mm2/s, se uvádí nejvyšší celková (brutto) hmotnost v kg;

      (d) U obalů pro tuhé látky nebo vnitřních obalů se uvádí písmeno „S“. U obalů na kapaliny (jiných než skupinové obaly) se uvádí hodnota hydraulického zkušebního tlaku v kPa, kterému obal odolal, zaokrouhlená dolů na nejbližších 10 kPa.

      U obalů z jemného plechu označených symbolem “RID/ADR“ podle pododdílu 6.1.3.1 (a), (ii), určených pro kapaliny mající viskozitu při 23 °C převyšující 200 mm2/s, se uvede písmeno “S“.

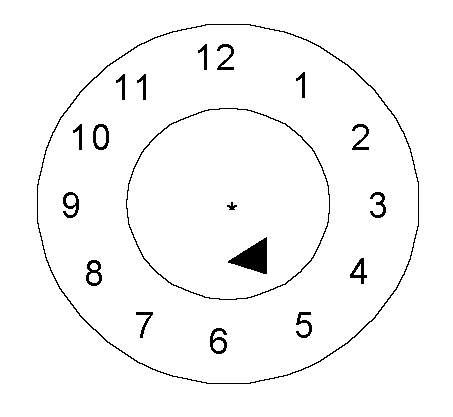

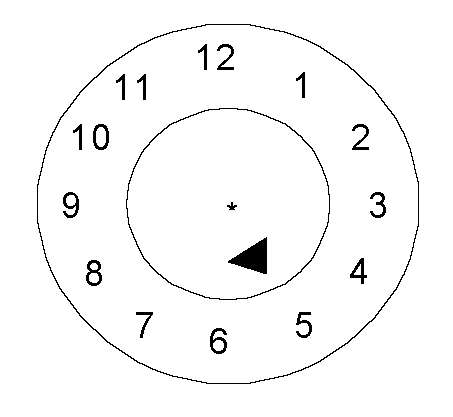

      (e) Poslední dvě číslice roku, během něhož byl obal vyroben. Obaly typu 1H a 3H musí být též vhodně označeny měsícem jejich výroby; tato část značky může být umístěna také na jiném místě než ostatní údaje UN kódu. Vhodným symbolem je:

      Obrázek
    3. * Na tomto místě je možné zobrazit poslední dvě číslice roku výroby. V takovém případě musí být dvě číslice roku v označení typového schválení a ve vnitřním kruhu hodin identické
    4. POZNÁMKA: Jsou přijatelné i další metody, které poskytují minimální požadované informace trvanlivým, viditelným a čitelným způsobem.

      5. (f) Stát schvalující udělení UN kódu, uvedený rozlišovací značkou používanou pro motorová vozidla v mezinárodním silničním provozu2;

      (g) Jméno výrobce nebo jiná identifikace obalu stanovená příslušným orgánem.

    1. 6.1.3.2 K doplnění trvalé značky UN kódu předepsané v pododdíle 6.1.3.1, musí být každý nový kovový sud o vnitřním objemu větším než 100 litrů, na dně opatřen značením popsaným v pododdíle 6.1.3.1 a) až e) s trvanlivým údajem alespoň jmenovité tloušťky použitého plechu v mm, (na 0,1mm) provedeným např. vyražením. Jestliže jmenovitá tloušťka alespoň jedné ze dvou základen sudu je tenčí než jmenovitá tloušťka jeho pláště, jmenovitá tloušťka vrchní části, pláště a spodní základny musí být vyznačena na dnu v trvalé formě (např. vyražením), např. “1,0 - 1,2 -1,0“ nebo “0,9 - 1,0 - 1.0“. Jmenovitá tloušťka plechu musí být určena podle příslušné ISO normy, např. ISO 3574:1999 pro ocel. Značení uvedená v pododdíle 6.1.3.1 (f)) a (g) se nesmějí použít v trvalé formě kromě případů uvedených v pododdílu 6.1.3.5.
    2. 6.1.3.3 Každý obal, kromě obalů uvedených v pododdílu 6.1.3.2, který může být podroben obnově, při které by mohlo mít značení na obalu zničeno, musí mít značky uvedené v pododdílu 6.1.3.1 (a) až (e) v trvalé formě. Značení je trvalé, jestliže je schopné odolat obnovovacímu procesu (provedené např. vyražením). U obalů jiných než kovové sudy o vnitřním objemu větším než 100 litrů může toto trvalé značení nahradit trvanlivé značení předepsané v pododdíle 6.1.3.1.
    3. 6.1.3.4 U rekonstruovaných kovových sudů, jestliže se nejedná o změnu typu obalu nebo náhradu nebo odnětí konstrukčních součástí, požadovaná značka nemusí být trvalá. Každý jiný rekonstruovaný kovový sud musí být opatřen značkou uvedenou v pododdíle 6.1.3.1 (a) až (e) v trvalé formě (např. vyražením) na vrchu nebo na boku.
    4. 6.1.3.5 Kovové sudy vyrobené z materiálů (např. nerezové oceli) umožňujících jejich opakované opětovné použití mohou být opatřeny značkami uvedenými v pododdíle 6.1.3.1 (f) a (g) v trvalé formě (např. vyražením).
    5. 6.1.3.6 Značka UN kód obalu v souladu s 6.1.3.1 platí jen pro konstrukční typ nebo konstrukční řadu. Různé povrchové úpravy mohou být zahrnuty ve stejném konstrukčním typu.

      “Řadou konstrukčních typů“ se rozumějí obaly stejné konstrukce, stejné tloušťky stěny, stejného materiálu a stejného průřezu, které se liší od schváleného konstrukčního typu pouze menšími konstrukčními výškami.

      Uzávěry nádob musí být identifikovatelné s uzávěry uvedenými v protokole o zkoušce.

    1. 6.1.3.7 Značky UN kódu musí být uvedeny v pořadí odstavců v pododdíle 6.1.3.1; každý prvek značky požadovaného v těchto odstavcích a tam kde je to vhodné v pododdíle 6.1.3.8. (h) až (j) musí být jasně oddělen např. lomítkem nebo mezerou tak, aby údaje byly snadno identifikovatelné, viz např. pododdíl 6.1.3.11.

      Všechny dodatečné značky schválené příslušným orgánem musí nadále umožňovat ostatním značkám požadovaným v 6.1.3., aby byly správně identifikovány.

    1. 6.1.3.8 Po obnovení obalu musí obnovitel umístit na obal trvanlivé značení, v tomto pořadí trvanlivé značky ukazují:

      (h) Stát, ve kterém byla obnova provedena, uvedený rozlišovací značkou používanou pro motorová vozidla v mezinárodním silničním provozu2;

      (i) Jméno obnovitele nebo jiná identifikace obalu stanovená příslušným orgánem;

      (j) Rok obnovy; písmeno “R“ a u každého obalu, který byl podroben a vyhověl zkoušce těsnosti podle pododdílu 6.1.3.1, dodatečně ještě písmeno “L“.

    1. 6.1.3.9 Jestliže po obnovení obalu již nejsou značky požadované v pododdíle 6.1.3.1 (a) až (d) ani na vrchu ani na boku kovového sudu, obnovitel musí tyto značky doplnit trvanlivou formou uvedenou v pododdíle 6.1.3.8 (h), (i) a (j). Tyto značky nesmí udávat větší funkční schopnost, než pro kterou byl původní konstrukční typ obalu odzkoušen a označen.
    2. 6.1.3.10 Obaly vyrobené s recyklovaných plastů, jak je uvedeno v oddílu 1.2.1, musí být označeny “REC“. Toto značení musí být umístěno v blízkosti značky předepsané v pododdíle 6.1.3.1.
    3. 6.1.3.11 Příklady pro značení nových obalů
      POŽADAVKY NA KONSTRUKCI A ZKOUŠENÍ OBALŮ, VELKÝCH NÁDOB PRO VOLNĚ LOŽENÉ LÁTKY (IBC), VELKÝCH OBALŮ A CISTEREN POŽADAVKY NA KONSTRUKCI A ZKOUŠENÍ OBALŮ
      Obrázek 4G/Y145/S/02
      NL/VL823      		 v 6.1.3.1 (a) (i), (b), (c), (d) a (e)
      v 6.1.3.1 (f) a (g)      		 pro novou lepenkovou bednu
      Obrázek 1A1/Y1.4/150/98 NL/VL824 v 6.1.3.1 (a) (i), (b), (c), (d) a (e)
      v 6.1.3.1 (f) a (g)      		 pro nový ocelový sud na kapaliny
      Obrázek 1A2/Y150/S/01 NL/VL825 v 6.1.3.1 (a) (i), (b), (c), (d) a (e)
      v 6.1.3.1 (f) a (g)      		 pro nový ocelový sud na tuhé látky
      nebo pro vnitřní obaly
      Obrázek 4HW/Y136/S/98 NL/VL826 v 6.1.3.1 (a) (i), (b), (c), (d) a (e)
      v 6.1.3.1 (f) a (g)      		 pro novou plastovou bednu nebo
      rovnocenné specifikace
      Obrázek IA2/Y/100/01
      USA/MM5      		 v 6.1.3.1 (a) (i), (b), (c), (d) a (e)
      v 6.1.3.1 (f) a (g)      		 pro rekonstruovaný ocelový sud na
      kapaliny
      RID/ADR/0A1/100/89
      NL/VL/123      		 v 6.1.3.1 (a) (ii), (b), (c), (d) a (e)
      v 6.1.3.1 (f) a (g)      		 pro nový obal z jemného plechu
      s neodnímatelným víkem
      RID/ADR/0A2/Y20/S/04
      NL/VL/124      		 v 6.1.3.1 (a) (ii), (b), (c), (d) a (e)
      v 6.1.3.1 (f) a (g)      		 pro nový obal z jemného plechu
      s odnímatelným víkem na tuhé látky
      nebo kapaliny s viskozitou při 23 °C
      vyšší než 200 mm2/s.
    1. 6.1.3.12 Příklady pro značení obnovených obalů
      POŽADAVKY NA KONSTRUKCI A ZKOUŠENÍ OBALŮ, VELKÝCH NÁDOB PRO VOLNĚ LOŽENÉ LÁTKY (IBC), VELKÝCH OBALŮ A CISTEREN POŽADAVKY NA KONSTRUKCI A ZKOUŠENÍ OBALŮ
      Obrázek 1A1/Y1.4/150/97
      NL/RB/01/RL      		 v 6.1.3.1 (a) (i), (b), (c), (d) a (e)
      v 6.1.3.8 (h), (i) a (j)
      Obrázek 1A2/Y150/S/99
      USA/RB/00 R      		 v 6.1.3.1 (a) (i), (b), (c), (d) a (e)
      v 6.1.3.8 (h), (i) a (j)
    1. 6.1.3.13 Příklad pro značení záchranných obalů
      POŽADAVKY NA KONSTRUKCI A ZKOUŠENÍ OBALŮ, VELKÝCH NÁDOB PRO VOLNĚ LOŽENÉ LÁTKY (IBC), VELKÝCH OBALŮ A CISTEREN POŽADAVKY NA KONSTRUKCI A ZKOUŠENÍ OBALŮ
      Obrázek 1A2T/Y/300/S/01
      USA/abc      		 v 6.1.3.1 (a) (i), (b), (c), (d) a (e)
      v 6.1.3.1 (f) a (g)
    2. POZNÁMKA: Značení, jejichž příklady jsou uvedeny v pododdílech 6.1.3.11, 6.1.3.12 a 6.1.3.13, mohou být uvedena v jedné řádce nebo ve více řádcích, pokud je zachováno správné pořadí.
    1. 6.1.3.14 Certifikace

      Umístěním značky UN kódu na obalu podle pododdílu 6.1.3.1 se potvrzuje, že sériově vyráběné obaly odpovídají schválenému konstrukčnímu typu a že jsou splněny požadavky uvedené v dokladu o schválení (atestu).

  1. 6.1.4 Požadavky na obaly
    1. 6.1.4.0 Všeobecné požadavky

      Žádný únik látky obsažené v obalu nesmí představovat nebezpečí v běžných přepravních podmínkách.

    1. 6.1.4.1 Ocelové sudy

      1A1 s neodnímatelným víkem;

      1A2 s odnímatelným víkem.

      1. 6.1.4.1.1 Plášť a základny musí být vyrobeny z ocelového plechu vhodného typu a přiměřené tloušťky ve vztahu k vnitřnímu objemu sudu a jeho očekávanému použití.
      2. POZNÁMKA: V případě sudů z uhlíkaté oceli jsou vhodné oceli uvedené v ISO 3573:1999 “Tabule za tepla válcované uhlíkaté oceli v komerční a tažné kvalitě” a ISO 3574:1999 „Tabule za studena válcované uhlíkaté oceli v komerční a tažné kvalitě”

        3. Pro sudy z uhlíkaté oceli pod 100 litrů jsou také, kromě výše uvedených použitelné oceli uvedené v ISO 11949:1995 „Za studena válcované elektrolyticky pocínované plechy”, ISO 11950:1995 „Za studena válcovaná ocel elektrolyticky pochromovaná (potahovaná kysličníkem chromu - chromium/chromium oxide) a ISO 11951:1995 „Černý plech za studena válcovaný ve svitcích, pro výrobu pocínovaného, nebo elektrolyticky pochromovaného plechu”

      1. 6.1.4.1.2 Spoje pláště sudů určených k naplnění více než 40 litrů kapalných látek musí být svařované. Spoje pláště sudů určených pro tuhé látky nebo k naplnění nejvýše 40 litrů kapalných látek musí být mechanicky lemované nebo svařované.
      2. 6.1.4.1.3 Spoje mezi základnami a pláštěm musí být mechanicky lemované (zdrápkované) nebo svařované. Mohou být použity samostatné zesilovací obruče.
      3. 6.1.4.1.4 Těleso sudu s vnitřním objemem větším než 60 litrů musí mít minimálně vytlačené valivé obruče pro válení nebo alternativně nejméně dvě oddělené valivé obruče. Má-li sud separátní valivé obruče, musí tyto přiléhat těsně k plášti a být upevněny tak, aby se nemohly posunout. Valivé obruče nesmějí být upevněny bodovými svary.
      4. 6.1.4.1.5 Průměr otvorů pro plnění, vyprazdňování a odvzdušnění v plášti nebo základnách sudů s neodnímatelným víkem (1A1) nesmí být větší než 7 cm. Sudy s většími otvory se považují za sudy s odnímatelným víkem (1A2). Uzávěry pro otevírání v plášti a základnách sudů musí být konstruovány a provedeny tak, aby se za normálních přepravních podmínek neuvolnily a sud zůstal těsný. Příruby uzávěrů mohou být mechanicky lemované (zdrápkované) nebo svařované. Pokud uzávěr není přirozeně těsný musí být opatřen těsněním nebo jinými těsnicími prostředky.
      5. 6.1.4.1.6 Uzavírací zařízení sudů s odnímatelným víkem (1A2) musí být konstruována a provedena tak, aby se za normálních přepravních podmínek neuvolnila a sud zůstal těsný. Odnímatelná víka musí být opatřena těsněním nebo jinými těsnicími prostředky.
      6. 6.1.4.1.7 Pokud materiály použité pro pláště, základny, uzávěry a příslušenství nejsou snášenlivé s přepravovaným obsahem, musí být použit vhodný vnitřní ochranný povlak nebo úprava. Tyto povlaky nebo úpravy si musí zachovat své ochranné vlastnosti za normálních podmínek přepravy.
      7. 6.1.4.1.8 Nejvyšší vnitřní objem sudů: 450 litrů.
      8. 6.1.4.1.9 Nejvyšší čistá (netto) hmotnost: 400 kg.
    1. 6.1.4.2 Hliníkové sudy

      1B1 s neodnímatelným víkem;

      1B2 s odnímatelným víkem.

      1. 6.1.4.2.1 Plášť a dna musí být z hliníku se stupněm čistoty nejméně 99 % nebo z vhodné hliníkové slitiny. Použitý materiál musí být vhodného typu a přiměřené tloušťky přizpůsobenými vnitřnímu objemu a účelu použití sudu.
      2. 6.1.4.2.2 Všechny spoje musejí být svařované. Pokud existují spoje po obvodu základen, musí být opatřeny samostatnými zesilovacími obručemi.
      3. 6.1.4.2.3 Plášť sudu s vnitřním objemem větším než 60 litrů musí mít obecně vytlačené valivé obruče nebo alternativně nejméně dvě separátní valivé obruče. Má-li sud separátní obruče, musí tyto přiléhat těsně k plášti a být upevněny tak, aby se nemohly posunout. Separátní valivé obruče nesmějí být upevněny bodovými svary.
      4. 6.1.4.2.4 Průměr otvorů pro plnění, vyprazdňování a odvzdušňování v plášti nebo základnách sudů s neodnímatelným víkem (1B1) nesmí být větší než 7 cm. Sudy s většími otvory se považují za sudy s odnímatelným víkem (1B2). Uzávěry otvorů v plášti a základnách sudů musí být konstruovány a provedeny tak, aby zůstaly bezpečné a těsné za normálních přepravních podmínek. Příruby uzávěrů mohou být mechanicky lemované (zdrápkované) nebo svařované. Odnímatelná víka musí být opatřena těsněním nebo jinými těsnicími prostředky, pokud uzávěry nejsou přirozeně těsné.
      5. 6.1.4.2.5 Uzavírací zařízení sudů s odnímatelným víkem (1B2) musí být konstruována a provedena tak, aby zůstala bezpečná a aby sudy zůstaly za normálních přepravních podmínek těsné. Odnímatelná víka musí být opatřena těsněním nebo jinými těsnicími prostředky.
      6. 6.1.4.2.6 Nejvyšší vnitřní objem sudů: 450 litrů.
      7. 6.1.4.2.7 Nejvyšší čistá (netto) hmotnost: 400 kg.
    1. 6.1.4.3 Sudy z kovu jiného než hliník nebo ocel

      1N1 s neodnímatelným víkem;

      1N2 s odnímatelným víkem.

      1. 6.1.4.3.1 Plášť a základny musí být vyrobeny z kovu nebo slitiny kovů jiných než ocel nebo hliník. Použitý materiál musí být vhodného typu a přiměřené tloušťky přizpůsobenými vnitřnímu objemu a účelu použití sudu.
      2. 6.1.4.3.2 Pokud existují spoje po obvodu základen, musí být opatřeny samostatnými zesilovacími obručemi. Všechny švy, pokud jsou, musejí být spojeny (svařeny, spájeny atd.) technickou metodou pro použitý kov nebo slitinu kovů.
      3. 6.1.4.3.3 Plášť sudu s vnitřním objemem větším než 60 litrů musí mít obecně vytlačené valivé obruče nebo alternativně nejméně dvě separátní valivé obruče. Má-li sud separátní obruče, musí tyto přiléhat těsně k plášti a být upevněny tak, aby se nemohly posunout. Separátní valivé obruče nesmějí být upevněny bodovými svary.
      4. 6.1.4.3.4 Průměr otvorů pro plnění, vyprazdňování a odvzdušnění v plášti nebo základnách sudů s neodnímatelným víkem (1N1) nesmí být větší než 7 cm. Sudy s většími otvory se považují za sudy s odnímatelným víkem (1N2). Uzávěry otvorů v plášti a základnách sudů musí být konstruovány a provedeny tak, aby se za normálních přepravních podmínek zůstaly bezpečné a těsné. Příruby uzávěrů mohou být mechanicky lemované (zdrápkované) nebo svařované. Švové spoje musí být provedeny v souladu s technickým stavem a úrovní znalostí o daném kovu tak aby byly bezpečné a těsné. Víka musí být opatřena těsněním nebo jinými těsnicími prostředky, pokud uzávěry nejsou přirozeně těsné.
      5. 6.1.4.3.5 Uzávěry sudů s odnímatelným víkem (1N2) musí být konstruovány a provedeny tak, aby se za normálních přepravních podmínek zůstaly bezpečné a těsné. Odnímatelná víka musí být opatřena těsněním nebo jinými těsnicími prostředky.
      6. 6.1.4.3.6 Nejvyšší vnitřní objem sudů: 450 litrů.
      7. 6.1.4.3.7 Nejvyšší čistá (netto) hmotnost: 400 kg.
    1. 6.1.4.4 Ocelové nebo hliníkové kanystry

      3A1 z oceli s neodnímatelným víkem

      3A2 z oceli s odnímatelným víkem

      3B1 z hliníku s neodnímatelným víkem

      3B2 z hliníku s odnímatelným víkem

      1. 6.1.4.4.1 Plášť a dna musí být vyrobeny z ocelového plechu, z hliníku nejméně 99 % čistoty základní hliníkové slitiny. Materiál musí být vhodného typu a přiměřené tloušťky vzhledem k vnitřnímu objemu a účelu použití kanystru.
      2. 6.1.4.4.2 Švy všech kanystrů musí být mechanicky lemovány nebo svařeny. Spoje pláště kanystrů určených k naplnění více než 40 litrů kapalných látek musí být svařované. Švy pláště kanystrů určených k naplnění až do 40 litrů kapalných látek musí být mechanicky zalemovány nebo svařeny. U hliníkových kanystrů musí být všechny švy svařované. Pokud na kanystru jsou spojovací švy (pláště se dnem), musí být zesíleny použitím samostatného prstence.
      3. 6.1.4.4.3 Průměr otvorů kanystrů (3A1 a 3B1) nesmí být větší než 7 cm. Kanystry s většími otvory se považují za kanystry s odnímatelným víkem (3A2 a 3B2). Uzávěry musí být konstruovány tak, aby zůstaly bezpečné a těsné za normálních podmínek přepravy. Těsnění nebo jiné těsnící prvky musí být použity, pokud samotné uzávěry nejsou přirozeně těsné.
      4. 6.1.4.4.4 Pokud materiály použité pro pláště, základny, uzávěry a příslušenství nejsou snášenlivé s přepravovaným obsahem, musí být použit vhodný vnitřní ochranný povlak nebo úprava. Tyto povlaky nebo úpravy si musí zachovat své ochranné vlastnosti za normálních podmínek přepravy.
      5. 6.1.4.4.5 Nejvyšší vnitřní objem kanystru: 60 litrů.
      6. 6.1.4.4.6 Nejvyšší čistá (netto) hmotnost: 120 kg.
    1. 6.1.4.5 Překližkové sudy

      1D

      1. 6.1.4.5.1 Použité dřevo musí být přirozeně stárnuté, obchodně obvykle suché a bez vad, které by mohly ovlivnit použitelnost sudu k danému účelu. Pokud se ke zhotovení základen použije jiný materiál než překližka, musí být tento materiál z hlediska kvality překližce rovnocenný.
      2. 6.1.4.5.2 Plášť sudu musí být vyroben minimálně z dvouvrstvé překližky a základny z překližky třívrstvé. Vrstvy ložené křížem musí být pevně slepeny vodovzdorným lepidlem.
      3. 6.1.4.5.3 Plášť a základny sudu a jeho spoje musí být navrženy s ohledem na jeho vnitřní objem a uvažované použití.
      4. 6.1.4.5.4 K zamezení prosypu obsahu se víka potáhnou sulfátovým papírem (kraftovým papírem) nebo jiným rovnocenným materiálem, který se musí k víku bezpečně připevnit a po celém obvodu víka musí přesahovat přes jeho okraj.
      5. 6.1.4.5.5 6Nejvyšší vnitřní objem sudů: 250 litrů;
      6. 6.1.4.5.6 Nejvyšší čistá (netto) hmotnost: 400 kg.
    1. 6.1.4.6 (Vypuštěno)
    2. 6.1.4.7 Lepenkové sudy

      1G

      1. 6.1.4.7.1 Plášť sudu se musí sestávat z více vrstev sulfátového papíru (kraftový papír) nebo hladké lepenky (nikoliv vlnité), které jsou spolu pevně slepeny nebo laminovány, a může obsahovat jednu nebo více ochranných vrstev bitumenu, voskovaného sulfátového papíru, kovové fólie, plastu atd.
      2. 6.1.4.7.2 Základny musí být z přírodního dřeva, lepenky, kovu, překližky, plastu nebo jiného vhodného materiálu a mohou být opatřeny jednou nebo více ochrannými vrstvami živice, voskovaného sulfátového papíru (kraftový), kovové fólie, plastu atd.
      3. 6.1.4.7.3 Konstrukce pláště sudu, dna a jejich spojení musí být přizpůsobeny vnitřnímu objemu sudu a účelu jeho použití.
      4. 6.1.4.7.4 Kompletní obal musí být dostatečně odolný proti vodě, aby za normálních přepravních podmínek nedošlo k odlepení (odštěpení) vrstev.
      5. 6.1.4.7.5 Nejvyšší vnitřní objem sudů: 450 litrů.
      6. 6.1.4.7.6 Nejvyšší čistá (netto) hmotnost: 400 kg.
    1. 6.1.4.8 Plastové sudy a kanystry

      1H1 sudy s neodnímatelným víkem

      1H2 sudy s odnímatelným víkem

      3H1 kanystry s neodnímatelným víkem

      3H2 kanystry s odnímatelným víkem

      1. 6.1.4.8.1 Obal musí být vyroben z vhodného plastu a být přiměřené pevnosti s ohledem na vnitřní objem a účel použití. Kromě recyklovaných plastů, jak je uvedeno v oddílu 1.2.1, nesmějí být pro nové obaly použity žádné jiné odpadní materiály než zbytky nebo rozdrcené odpady ze stejného výrobního postupu. Obal musí být přiměřeně odolný proti stárnutí a degradaci způsobenou bud ‘přepravovanou látkou nebo ultrafialovým zářením. Za normálních podmínek přepravy nesmí jakékoli proniknutí látky obsažené v obalu nebo recyklované plasty použité pro výrobu nového obalu být příčinou ohrožení bezpečnosti přepravy.
      2. 6.1.4.8.2 Je-li nutná ochrana před ultrafialovým zářením, pak musí být tato provedena přimíšením sazí nebo jiných vhodných pigmentů nebo inhibitorů. Tyto přísady musí být snášenlivé s obsahem a musí zachovat svoji účinnost po přípustnou dobu životnosti obalu. Při použití sazí, pigmentů nebo inhibitorů odlišných od těch, které byly použity při zhotovení schváleného konstrukčního typu, může být od opakování zkoušek upuštěno, nepřekračuje-li jejich podíl u sazí 2 % hmotnostně nebo u pigmentů 3 % hmotnostně; podíl inhibitorů proti ultrafialovému záření není omezen.
      3. 6.1.4.8.3 Přísady k jiným účelům, než k ochraně před ultrafialovým zářením smějí být do plastu přimíšeny za předpokladu, že nebudou mít nepříznivý vliv na chemické a fyzikální vlastnosti materiálu obalu. V tomto případě je možno upustit od opakování zkoušky.
      4. 6.1.4.8.4 Tloušťka stěny na každém místě obalu musí být přizpůsobena vnitřnímu objemu a účelu jeho použití, přičemž musí být vzato v úvahu namáhání jednotlivých míst.
      5. 6.1.4.8.5 Průměr otvorů pro plnění, vyprazdňování a odvzdušňování v plášti nebo základnách sudů s neodnímatelným víkem (1H1) a kanystrů s neodnímatelným víkem (3H1) nesmí být větší než 7 cm. Sudy a kanystry s většími otvory se považují za sudy a kanystry s odnímatelným víkem (1H2,3H2). Uzávěry otvorů v plášti a základnách sudů a kanystrů musí být konstruovány a provedeny tak, aby zůstaly bezpečné a těsné za normálních podmínek přepravy. Uzávěry musí být opatřeny těsněním nebo jinými těsnicími prostředky, pokud uzávěry nejsou přirozeně těsné.
      6. 6.1.4.8.6 Uzávěry sudů a kanystrů s odnímatelným víkem (1H2 a 3H2) musí být konstruovány tak, aby zůstaly bezpečné a nepropustné za normálních podmínek přepravy. Těsnění musí být použita u všech odnímatelných vík, ledaže by konstrukce sudu nebo kanystru byla taková, že odnímatelná víka jsou skutečně bezpečná a sud nebo kanystr je přirozeně nepropustný.
      7. 6.1.4.8.7 Nejvyšší dovolená propustnost pro hořlavé kapaliny činí 0,008 g/l.h při 23 °C (viz 6.1.5.7).
      8. 6.1.4.8.8 Pokud je použit recyklovaný materiál pro výrobu nového obalu, specifické vlastnosti recyklovaného materiálu musí být zajištěny a dokumentovány pravidelně jako část programu zajištění kvality uznaného příslušným orgánem. Program zajištění kvality musí zahrnovat zprávu o vlastním předběžném roztřídění a ověření, že každá vsádka recyklovaného plastového materiálu má stejnou rychlost toku taveniny, hustotu a pevnost v tahu stejné jako konstrukční typ vyrobený z takového recyklovaného materiálu. Tato nutnost zahrnuje znalost materiálu obalu, ze kterého byly recyklované plasty odvozeny, jakož i znalost původních obsahů těchto obalů, pokud by tento původní obsah mohl snížit schopnost nového obalu vyrobeného s použitím tohoto materiálu. Kromě toho program zajištění kvality výrobce obalu podle 6.1.1.4 musí zahrnovat provedení mechanického zkoušení konstrukčního typu uvedeného v 6.1.5 na obalech vyrobených z každé dávky recyklovaného plastového materiálu. Při tomto zkoušení může být odolnost vůči stohování ověřena vhodnou dynamickou zkouškou stlačením namísto statické zkoušky zatížením.
      9. POZNÁMKA: ISO 16103:2005 - „Obaly - Přeprava obalů pro nebezpečné látky - recyklované plasty,” poskytuje dodatečný návod pro postupy, které je nutno dodržovat při schvalování použití recyklovaných plastů.
      1. 6.1.4.8.9 Nejvyšší vnitřní objem sudů a kanystrů:

        1H1 a 1H2: 450 litrů;

        3H1 a 3H2: 60 litrů.

      1. 6.1.4.8.10 Nejvyšší čistá (netto) hmotnost:

        1H1 a 1H2: 400 kg;

        3H1 a 3H2: 120 kg.

    1. 6.1.4.9 Bedny z přírodního dřeva

      4C1 jednoduché;

      4C2 s prachotěsnými stěnami.

      1. 6.1.4.9.1 Použité dřevo musí být přírodně vyzrálé, vysušené a bez vad, které by mohly podstatně zmenšit odolnost kterékoli části bedny. Pevnost použitého materiálu a konstrukce bedny musí být přizpůsobeny vnitřnímu objemu bedny a jejímu použití. Vrch a spodek mohou být z vodovzdorných velkoplošných materiálů z rekonstituovaného dřeva, jako jsou dřevotřískové desky nebo dřevovláknité desky nebo jiný vhodný druh.
      2. 6.1.4.9.2 Spoje musí být odolné proti vibracím vznikajícím během normálních přepravních podmínek. Je třeba se vyhnout hřebíkování ve směru vláken dřeva na konci přířezů. Pro spoje, které jsou pravděpodobně nejvíce namáhány, musí být použito zahnutí hřebíků, hřeby nýtovací nebo vrutové (s kruhovým pohybem při zatloukání) nebo jiné rovnocenné spojení.
      3. 6.1.4.9.3 Bedny 4C2: Každý díl bedny musí být z jednoho kusu nebo být tomuto rovnocenný. Díly se považují za rovnocenné dílům z jednoho kusu, jsou-li přířezy spojeny jednou z následujících metod: Lindermanovo spojení (spoj typu na rybinu), spojení na pero a drážku, spojení na polodrážku nebo na tupý spoj s nejméně dvěma vlnovitými kovovými upevňovacími prvky pro každý spoj.
      4. 6.1.4.9.4 Nejvyšší čistá (netto) hmotnost: 400 kg.
    1. 6.1.4.10 Překližkové bedny

      4D

      1. 6.1.4.10.1 Použitá překližka musí sestávat nejméně ze tří vrstev. Musí být vyrobena z dýhy z přírodně stárnutého dřeva loupané nebo řezané, vyschlé a bez vad, které by mohly snížit pevnost bedny. Pevnost použitého materiálu a konstrukční metoda musejí být přiměřené vnitřnímu objemu a očekávanému účelu použití bedny. Všechny vrstvy překližky musí být navzájem slepeny vodovzdorným lepidlem. Při konstrukci beden mohou být společně s překližkou použity i ostatní jiné vhodné materiály. Bedny musí být pevně sbity hřebíky, nebo zabezpečeny v rohových a hranových spojích, nebo kompletovány stejně vhodnými prostředky.
      2. 6.1.4.10.2 Nejvyšší čistá (netto) hmotnost: 400 kg.
    1. 6.1.4.11 Bedny z rekonstituovaného dřeva

      4F

      1. 6.1.4.11.1 Stěny beden musí být z vodovzdorných materiálů jako dřevotřískové nebo dřevovláknité desky, nebo z jiných vhodných materiálů. Pevnost materiálů a konstrukce beden musí být přizpůsobeny vnitřnímu objemu a účelu jejich použití.
      2. 6.1.4.11.2 Ostatní části beden mohou být zhotoveny z jiného vhodného materiálu.
      3. 6.1.4.11.3 Bedny musí být bezpečně spojeny vhodnými prostředky.
      4. 6.1.4.11.4 Nejvyšší čistá (netto) hmotnost: 400 kg.
    1. 6.1.4.12 Lepenkové bedny

      4G

      1. 6.1.4.12.1 Bedny musí být zhotoveny z pevné hladké lepenky nebo tří a vícevrstvé vlnité lepenky dobré kvality, přizpůsobené vnitřnímu objemu a účelu použití beden. Odolnost vnějšího povrchu proti vodě musí být taková, aby zvýšení hmotnosti během zkoušky absorpce vody po dobu 30 minut metodou Cobb nečinilo více než 155 g/m2 (podle normy ISO 535:1991). Lepenka musí mít odpovídající kvalitu pevnosti v ohybu. Lepenka musí být formátována bez pořezání - trhlin a rylována tak, že se při kompletaci obalu nesmí v rylování lámat či na povrchu popraskat, nebo nepatřičně ohýbat. Vlny vlnité lepenky musí být pevně slepeny s vnější vrstvou.
      2. 6.1.4.12.2 Hrany beden mohou být opatřeny dřevěným rámem nebo mohou být celé ze dřeva nebo z jiného vhodného materiálu. Mohou být použity zesilovací lišty ze dřeva nebo z jiného vhodného materiálu.
      3. 6.1.4.12.3 Výrobní spoje pláště bedny musí být lepeny lepicí páskou, přesazeny a slepeny nebo přesazeny a sešity kovovými sponami. Přeplátované spoje musí mít odpovídající přesah.
      4. 6.1.4.12.4 Když je uzavření provedeno slepením, nebo přelepením lepicí páskou musí být použito vodovzdorné lepidlo.
      5. 6.1.4.12.5 Bedny musí být konstruovány tak, aby dobře vyhovovaly obsahu.
      6. 6.1.4.12.6 Nejvyšší čistá (netto) hmotnost: 400 kg.
    1. 6.1.4.13 Plastové bedny

      4H1 Bedny z pěnového plastu

      4H2 Bedny z tuhého plastu

      1. 6.1.4.13.1 Bedny musí být zhotoveny z vhodných plastů a jejich pevnost musí být v souladu s vnitřním objemem a účelem jejich použití. Bedny musí být přiměřeně odolné vůči stárnutí a proti degradaci způsobené přepravovanou látkou nebo ultrafialovým zářením.
      2. 6.1.4.13.2 Bedny z pěnového plastu se musí sestávat ze dvou vytvarovaných dílů, spodního dílu s dutinami pro vnitřní obaly a horního dílu, který dolní díl překrývá a do něho zapadá. Horní a spodní díly musí být konstruovány tak, aby do nich vnitřní obaly těsně zapadaly. Uzávěry vnitřních obalů nesmějí přijít do styku s vnitřním povrchem horního dílu bedny.
      3. 6.1.4.13.3 Pro přepravu musí být bedny z pěnového plastu uzavřeny samolepicí páskou, která musí mít dostatečnou pevnost v tahu, aby se zabránilo otevření bedny. Lepicí páska musí být odolná proti povětrnostním vlivům a lepidlo se musí snášet s lehčeným plastem bedny. Jiné systémy uzavření se mohou použít za předpokladu, že mají nejméně stejnou účinnost.
      4. 6.1.4.13.4 U beden z tuhého plastu musí být ochrana proti ultrafialovému záření, je-li požadována, provedena přimísením sazí nebo jiných vhodných pigmentů nebo inhibitorů do materiálu. Tyto přísady se musí snášet s obsahem bedny a musí si zachovat svou účinnost po celou dobu životnosti bedny. Při užití sazí, pigmentů nebo inhibitorů odlišných od těch, které byly použity při zhotovení zkoušeného konstrukčního typu, může být upuštěno od opakování zkoušek, pokud podíl sazí nepřekračuje 2 % hm., nebo jestliže podíl pigmentů nepřekračuje 3 % hm., podíl inhibitorů proti ultrafialovému záření není omezen.
      5. 6.1.4.13.5 Přísady k jiným účelům, než k ochraně proti ultrafialovému záření smějí být k plastu pro výrobu beden (4H1 a 4H2) přimíseny za předpokladu, že nepříznivě neovlivní chemické a fyzikální vlastnosti materiálu bedny. V tomto případě je možno upustit od opakování zkoušek.
      6. 6.1.4.13.6 Bedny z tuhého plastu musí mít uzavírací zařízení z vhodného materiálu dostatečné pevnosti, konstruované tak, aby bylo zabráněno nechtěnému otevření.
      7. 6.1.4.13.7 Pokud je použit recyklovaný materiál pro výrobu nového obalu, specifické vlastnosti recyklovaného materiálu musí být zajištěny a dokumentovány pravidelně jako část programu zajištění kvality uznávaného příslušným orgánem. Program zajištění kvality musí zahrnovat zprávu o vlastním předběžném roztřídění a ověření, že každá vsádka recyklovaného plastového materiálu má hodnotu rychlosti toku taveniny, hustoty a pevnosti v tahu stejnou jako konstrukční typ vyrobený z téhož recyklovaného materiálu. Tato nutnost zahrnuje znalost materiálu obalu, ze kterého byly recyklované plasty odvozeny, jakož i znalost původních obsahů těchto obalů, pokud by tento původní obsah mohl snížit schopnost nového obalu vyrobeného s použitím tohoto materiálu. Následně, výrobcův program zajištění kvality obalů dle pododdílu 6.1.1.4 musí zahrnovat provedení mechanického zkoušení konstrukčního typu v oddílu 6.1.5 na obalech vyrobených z každé vsádky recyklovaného plastového materiálu. Při této zkoušce může být odolnost vůči stohování ověřena vhodnou dynamickou tlakovou zkouškou namísto statické zkoušky zatížením podle 6.1.5.6.
      8. 6.1.4.13.8 Nejvyšší čistá (netto) hmotnost:

        4H1: 60 kg;

        4H2: 400 kg.

    1. 6.1.4.14 Ocelové, hliníkové nebo jiné kovové bedny

      4A bedny z oceli

      4B bedny z hliníku

      4N kovové bedny, jiné než z oceli nebo hliníku

      1. 6.1.4.14.1 Pevnost kovu a konstrukce bedny musí být přizpůsobeny vnitřnímu objemu a účelu jejího použití.
      2. 6.1.4.14.2 Bedny musí být, pokud je to požadováno, vyloženy lepenkou nebo plstěnými přířezy, nebo musí být opatřeny vnitřní vložkou nebo povlakem z vhodného materiálu. Použijí-li se dvojitě lemovaná (zdrápkovaná) kovová vložka, musí se učinit opatření k zamezení pronikání látek zvláště výbušných do stykových spár lemů.
      3. 6.1.4.14.3 Uzávěry mohou být jakéhokoli vhodného typu; musí však za normálních přepravních podmínek zůstat bezpečné.
      4. 6.1.4.14.4 Nejvyšší čistá (netto) hmotnost: 400 kg.
    1. 6.1.4.15 Textilní pytle

      5L1 bez vnitrní vložky nebo povlaku

      5L2 prachotěsné

      5L3 vodovzdorné

      1. 6.1.4.15.1 Použitá tkanina musí být dobré jakosti. Pevnost tkaniny a provedení pytle musí být v souladu s vnitřním objemem pytle a účelu jeho použití.
      2. 6.1.4.15.2 Pytle prachotěsné 5L2: Pytel musí být vyroben jako prachotěsný, např. pomocí:

        (a) papíru přilepeného na vnitřní stranu pytle vodovzdorným lepidlem, jako je bitumen (dehtový papír); nebo

        (b) fólie z plastu zakotvené na vnitřní stranu pytle; nebo

        (c) jedné nebo více vnitřních papírových nebo plastových vložek

      1. 6.1.4.15.3 Pytle vodovzdorné 5L3: k zabránění vstupu vlhkosti musí být pytel vodotěsný, např. použitím:

        (a) samostatných vnitřních vložek z vodovzdorného papíru (např. voskovaného sulfátového “kraft“ papíru, dehtového papíru nebo plastem potahovaného sulfátového papíru); nebo

        (b) plastového filmu na vnitřní straně pytle; nebo

        (c) jedné nebo více plastových vnitřních vložek.

      1. 6.1.4.15.4 Nejvyšší čistá (netto) hmotnost: 50 kg.
    1. 6.1.4.16 Tkané plastové pytle

      5H1 bez vnitřní vložky nebo bez vnitřního povlaku

      5H2 prachotěsné

      5H3 vodovzdorné.

      1. 6.1.4.16.1 Pytle musí být vyrobeny z tažených pásů nebo tažených jednotlivých vláken z vhodného plastu. Pevnost použitého materiálu a provedení pytle musí být přizpůsobeny vnitřnímu objemu pytle a účelu jeho použití.
      2. 6.1.4.16.2 Je-li tkanina tkaná naplocho, musí být pytle zhotoveny sešitím nebo jiným způsobem zajišťujícím uzavření dna a jedné strany. Je-li tkanina vyrobena jako hadice, musí se pytel vytvořit sešitím, tkaním (dna), nebo jiným způsobem s rovnocennou odolností.
      3. 6.1.4.16.3 Pytle prachotěsné, 5H2: Pytel musí být vyroben jako prachotěsný, např. pomocí:

        (a) papíru nebo plastového filmu zakotveného na vnitřní straně pytle; nebo

        (b) jedné nebo více samostatných vnitřních vložek z papíru nebo z plastu.

      1. 6.1.4.16.4 Pytle vodovzdorné 5H3: k zábraně vniknutí vlhkosti, pytel musí být k vodotěsný upravený např. pomocí:

        (a) samostatných vnitřních vložek z vodovzdorného papíru (např. sulfátový papír “kraft“, voskovaný, oboustranně dehtovaný nebo potažený vrstvou plastu); nebo

        (b) plastového filmu zakotveného na vnitřním nebo vnějším povrchu pytle; nebo

        (c) jedné nebo více vnitřních plastových vložek.

      1. 6.1.4.16.5 Nejvyšší čistá (netto) hmotnost: 50 kg.
    1. 6.1.4.17 Pytle z plastové fólie

      5H4

      1. 6.1.4.17.1 Pytle musí být vyrobeny z vhodného plastu. Pevnost použitého materiálu a provedení pytle musí být přizpůsobeny vnitřnímu objemu pytle a účelu jeho použití. Spoje a uzávěry musí odolávat tlakům a nárazům, které se vyskytují za normálních přepravních podmínek.
      2. 6.1.4.17.2 Nejvyšší čistá (netto) hmotnost: 50 kg.
    1. 6.1.4.18 Papírové pytle

      5M1 vícevrstvé

      5M2 vícevrstvé, vodovzdorné

      1. 6.1.4.18.1 Pytle musí být vyrobeny z vhodného sulfátového papíru “kraft“ nebo z rovnocenného papíru, nejméně ve třech vrstvách, střední vrstva může být spojena s vnější vrstvou přilepením síťové tkaniny. Pevnost papíru a provedení pytlů musí být přizpůsobeny vnitřnímu objemu pytle a účelu jeho použití. Spoje a uzávěry musí být prachotěsné.
      2. 6.1.4.18.2 Pytle 5M2: Pro ochranu proti vniknutí vlhkosti musí být pytel ze čtyř nebo více vrstev vodotěsný užitím buď vodovzdorné vrstvy jako jedné ze dvou vnějších vrstev nebo vodovzdornou barierou z vhodného bariérového materiálu mezi dvěma vnějšími vrstvami; třívrstvý pytel je nutno učinit vodotěsným použitím vodovzdorné vrstvy jako vnější vrstvy. Existuje-li nebezpečí reakce obsahu pytle s vlhkostí nebo je-li obsah pytle balen ve vlhkém stavu, vodovzdorná vrstva nebo vložka, např. z dvojitě dehtovaného papíru “kraft“, nebo “kraft“ papíru s plastovým povlakem na vnitřní straně vnitřní vrstvy - musí být umístěn přímo k látce, stejně tak jeden nebo více vložkových plastových pytlů. Spoje a uzávěry musí být vodotěsné.
      3. 6.1.4.18.3 Nejvyšší čistá (netto) hmotnost: 50 kg.
    1. 6.1.4.19 Kompozitní obaly (plast)
      POŽADAVKY NA KONSTRUKCI A ZKOUŠENÍ OBALŮ, VELKÝCH NÁDOB PRO VOLNĚ LOŽENÉ LÁTKY (IBC), VELKÝCH OBALŮ A CISTEREN POŽADAVKY NA KONSTRUKCI A ZKOUŠENÍ OBALŮ
      6HA1 Plastová nádoba s vnějším ocelovým sudem
      6HA2 Plastová nádoba s vnějším ocelovým košem nebo bednou
      6HB1 Plastová nádoba s vnějším hliníkovým sudem
      6HB2 Plastová nádoba s vnějším hliníkovým košem nebo bednou
      6HC Plastová nádoba s vnější dřevěnou bednou
      6HD1 Plastová nádoba s vnějším překližkovým sudem
      6HD2 Plastová nádoba s vnější překližkovou bednou
      6HG1 Plastová nádoba s vnějším lepenkovým sudem
      6HG2 Plastová nádoba s vnější lepenkovou bednou
      6HH1 Plastová nádoba s vnějším plastovým sudem
      6HH2 Plastová nádoba s vnější bednou z tuhého plastu
      1. 6.1.4.19.1 Vnitřní nádoba
        1. 6.1.4.19.1.1 Požadavky uvedené v odstavcích 6.1.4.8.1 a 6.1.4.8.4 až 6.1.4.8.7 se vztahují i na vnitřní plastové nádoby.
        2. 6.1.4.19.1.2 Plastová vnitřní nádoba musí zapadnout těsně do vnější části obalu, který nesmí mít žádné výstupky, které by mohly způsobit odírání plastu.
        3. 6.1.4.19.1.3 Nejvyšší objem vnitřní nádoby:
          POŽADAVKY NA KONSTRUKCI A ZKOUŠENÍ OBALŮ, VELKÝCH NÁDOB PRO VOLNĚ LOŽENÉ LÁTKY (IBC), VELKÝCH OBALŮ A CISTEREN POŽADAVKY NA KONSTRUKCI A ZKOUŠENÍ OBALŮ
          6HA1, 6HB1, 6HD1,6HG1, 6HH1: 250 litrů;
          6HA2, 6HB2, 6HC, 6HD2, 6HG2, 6HH2: 60 litrů.
        1. 6.1.4.19.1.4 Nejvyšší čistá (netto) hmotnost:
          POŽADAVKY NA KONSTRUKCI A ZKOUŠENÍ OBALŮ, VELKÝCH NÁDOB PRO VOLNĚ LOŽENÉ LÁTKY (IBC), VELKÝCH OBALŮ A CISTEREN POŽADAVKY NA KONSTRUKCI A ZKOUŠENÍ OBALŮ
          6HA1, 6HB1, 6HD1,6HG1, 6HH1: 400 kg;
          6HA2, 6HB2, 6HC, 6HD2, 6HG2, 6HH2: 75 kg.
      1. 6.1.4.19.2 Vnější plášť
        1. 6.1.4.19.2.1 Plastová nádoba s vnějším ocelovým nebo hliníkovým sudem 6HA1 nebo 6HB1; příslušné požadavky uvedené v pododdíle 6.1.4.1 nebo pododdíle 6.1.4.2, pokud je to vhodné, se vztahují na konstrukci vnějšího obalu
        2. 6.1.4.19.2.2 Plastová nádoba s vnějším ocelovým nebo hliníkovým košem nebo bednou 6HA2 nebo 6HB2; příslušné požadavky uvedené v pododdíle 6.1.4.14 se vztahují na konstrukci vnějšího obalu.
        3. 6.1.4.19.2.3 Plastová nádoba s vnější dřevěnou bednou 6HC; příslušné požadavky uvedené v pododdíle 6.1.4.9 se vztahují na konstrukci vnějšího obalu.
        4. 6.1.4.19.2.4 Plastová nádoba s vnějším překližkovým sudem 6HD1; příslušné požadavky uvedené v pododdíle 6.1.4.5 se vztahují na konstrukci vnějšího obalu.
        5. 6.1.4.19.2.5 Plastová nádoba s vnější překližkovou bednou 6HD2; příslušné požadavky uvedené v pododdíle 6.1.4.10 se vztahují na konstrukci vnějšího obalu.
        6. 6.1.4.19.2.6 Plastová nádoba s vnějším lepenkovým sudem 6HG1; požadavky uvedené v odstavcích 6.1.4.7.1 až 6.1.4.7.4 se vztahují na konstrukci vnějšího obalu.
        7. 6.1.4.19.2.7 Plastová nádoba s vnější lepenkovou bednou 6HG2; příslušné požadavky uvedené v odstavci 6.1.4.12 se vztahují na konstrukci vnějšího obalu.
        8. 6.1.4.19.2.8 Plastová nádoba s vnějším plastovým sudem 6HH1; požadavky uvedené v odstavcích 6.1.4.8.1 až 6.1.4.8.6 se vztahují na konstrukci vnějšího obalu.
        9. 6.1.4.19.2.9 Plastová nádoba s vnější bednou z tuhého plastu 6HH2; požadavky uvedené v odstavcích 6.1.4.13.1 a 6.1.4.13.4 až 6.1.4.13.6 se vztahují na konstrukci vnějšího obalu.
    1. 6.1.4.20 Kompozitní obaly (sklo, porcelán nebo kamenina)
      POŽADAVKY NA KONSTRUKCI A ZKOUŠENÍ OBALŮ, VELKÝCH NÁDOB PRO VOLNĚ LOŽENÉ LÁTKY (IBC), VELKÝCH OBALŮ A CISTEREN POŽADAVKY NA KONSTRUKCI A ZKOUŠENÍ OBALŮ
      6PA1Nádoba s vnějším ocelovým sudem
      6PA2Nádoba s vnějším ocelovým košem nebo bednou
      6PB1Nádoba s vnějším hliníkovým sudem
      6PB2Nádoba s vnějším hliníkovým košem nebo bednou
      6PCNádoba s vnější dřevěnou bednou
      6PD1Nádoba s vnějším překližkovým sudem
      6PD2Nádoba s vnějším proutěným košem
      6PG1Nádoba s vnějším lepenkovým sudem
      6PG2Nádoba s vnější lepenkovou bednou
      6PH1Nádoba s vnějším obalem z pěnového plastu
      6PH2Nádoba s vnějším obalem z tuhého plastu
      1. 6.1.4.20.1 Vnitřní nádoba
        1. 6.1.4.20.1.1 Nádoby musí mít vhodný tvar (válcovitý nebo hruškovitý), musí být vyrobeny z materiálu dobré jakosti bez vad, které by mohly snížit jejich odolnost. Stěny musí být na všech místech dostatečně tlusté a bez vnitřních pnutí.
        2. 6.1.4.20.1.2 Jako uzávěrů nádob musí být použito šroubových uzávěrů z plastu, zabroušených skleněných zátek nebo uzávěrů nejméně stejně účinných. Každá část uzávěru, která může přijít do styku s obsahem nádoby, musí být proti němu odolná. Je třeba věnovat pozornost zajištění uzávěrů, aby lícovaly (s hrdlem) a byly těsné a byly vhodně zabezpečeny před uvolněním při přepravě. Jsou-li třeba uzávěry s odvětrávacím zařízením, musí vyhovět 4.1.1.8.
        3. 6.1.4.20.1.3 Nádoba musí být pevně zabezpečena ve vnějším obalu pomocí tlumících a/nebo absorpčních materiálů.
        4. 6.1.4.20.1.4 Nejvyšší vnitřní objem nádoby: 60 litrů.
        5. 6.1.4.20.1.5 Nejvyšší čistá (netto) hmotnost: 75 kg.
      1. 6.1.4.20.2 Vnější plášť
        1. 6.1.4.20.2.1 Nádoba s vnějším ocelovým sudem, 6PA1: příslušné požadavky uvedené v pododdílu 6.1.4.1 se vztahují na konstrukci vnějšího obalu. Odnímatelné víko nutné u tohoto druhu obalu však může mít tvar poklopu.
        2. 6.1.4.20.2.2 Nádoba s vnějším ocelovým košem nebo bednou 6PA2: příslušné požadavky uvedené v pododdílu 6.1.4.14 se vztahují na konstrukci vnějšího obalu. Jde-li o válcovité nádoby, vnější obal musí ve svislé poloze, převyšovat nádoby a jejich uzávěry. Obklopuje-li vnější koš nádobu hruškovitého tvaru a k této tvarově těsně přiléhá, musí se vnější obal opatřit ochranným krytem (poklopem).
        3. 6.1.4.20.2.3 Nádoba s vnějším hliníkovým sudem 6PB1: na konstrukci vnějšího obalu se vztahují příslušné požadavky uvedené v pododdílu 6.1.4.2.
        4. 6.1.4.20.2.4 Nádoba s vnějším hliníkovým košem nebo bednou 6PB2: na konstrukci vnějšího obalu se vztahují příslušné požadavky uvedené v pododdílu 6.1.4.14.
        5. 6.1.4.20.2.5 Nádoba s vnější dřevěnou bednou 6PC: na konstrukci vnějšího obalu se vztahují příslušné požadavky uvedené v pododdílu 6.1.4.9.
        6. 6.1.4.20.2.6 Nádoba s vnějším s překližkovým sudem 6PD1: na konstrukci vnějšího obalu se vztahují příslušné požadavky uvedené v pododdílu 6.1.4.5.
        7. 6.1.4.20.2.7 Nádoba s vnějším proutěným košem 6PD2: proutěný koš musí být zhotoven z dobrého materiálu a musí být dobré kvality. Musí být opatřen ochranným krytem (poklopem), aby se zamezilo poškození nádob.
        8. 6.1.4.20.2.8 Nádoba s vnějším lepenkovým sudem 6PG1: na konstrukci vnějšího obalu se vztahují příslušné požadavky uvedené v odstavcích 6.1.4.7.1 až 6.1.4.7.4.
        9. 6.1.4.20.2.9 Nádoba s vnější lepenkovou bednou 6PG2: na konstrukci vnějšího obalu se vztahují příslušné požadavky uvedené v pododdílu 6.1.4.12.
        10. 6.1.4.20.2.10 Nádoba s vnějším obalem z pěnového nebo tuhého plastu (6PH1 nebo 6PH2): materiály obou těchto vnějších obalů musí splňovat příslušné požadavky uvedené v pododdílu 6.1.4.13. Vnější obaly z tuhého plastu musí být zhotoveny z vysokohustotního polyetylénu, nebo z jiného srovnatelného plastu. Odnímatelné víko pro tento typ obalu však může mít tvar poklopu.
    1. 6.1.4.21 Skupinové obaly (obaly pro skupinové balení)

      Platí odpovídající požadavky pro vnější obaly podle oddílu 6.1.4.

    2. POZNÁMKA: Pro vnitřní a vnější obaly se použijí příslušné pokyny pro balení uvedené v kapitole 4.1.
    1. 6.1.4.22 Obaly z jemného plechu

      0A1 s neodnímatelným víkem

      0A2 s odnímatelným víkem

      1. 6.1.4.22.1 Plech pro plášť a dna musí být z vhodné oceli; jeho tloušťka musí být přizpůsobena vnitřnímu objemu obalů a účelu jejich použití.
      2. 6.1.4.22.2 Spoje musí být svařované, nejméně dvojitě zalemované při lemování (zadrápkování) nebo provedeny jiným způsobem zaručujícím stejný stupeň pevnosti a těsnosti.
      3. 6.1.4.22.3 Vnitřní povlaky ze zinku, cínu, laku apod. musí být odolné a musí být na celé ploše, včetně uzávěrů, pevně spojeny s ocelí.
      4. 6.1.4.22.4 Průměr otvorů pro plnění, vyprazdňování a odvzdušnění v pláštích nebo základnách obalů s neodnímatelným víkem (0A1) nesmí být větší než 7 cm. Obaly s většími otvory se považují za obaly s odnímatelným víkem (0A2).
      5. 6.1.4.22.5 Uzávěry obalů s neodnímatelným víkem (0A1) musí být buď šroubové nebo být zabezpečitelné šroubovacím zařízením nebo jiným, stejně účinným zařízením. Uzávěry obalů s odnímatelným víkem (0A2) musí být tak konstruovány a zajištěny, aby za normálních přepravních podmínek zůstaly pevně uzavřeny a obaly zůstaly těsné.
      6. 6.1.4.22.6 Nejvyšší vnitřní objem obalů: 40 litrů.
      7. 6.1.4.22.7 Nejvyšší čistá (netto) hmotnost: 50 kg.
  1. 6.1.5 Požadavky na zkoušky obalů
    1. 6.1.5.1 Provedení a opakování zkoušek
      1. 6.1.5.1.1 Konstrukční typ každého obalu musí být zkoušen, jak je uvedeno v oddíle 6.1.5, v souladu se stanovenými postupy povolujícími umístění označení a musí být příslušným orgánem schválen.
      2. 6.1.5.1.2 Každý konstrukční typ obalu musí před použitím úspěšně projít testy předepsanými v této Kapitole. Konstrukční typ obalu je definován konstrukcí, rozměrem, materiálem a tloušťkou, způsobem výroby a systémem balení, ale mohou být zahrnuty různé úpravy povrchu. Zahrnuje též obaly, které se liší od konstrukčního typu pouze svou menší konstrukční výškou.
      3. 6.1.5.1.3 Zkoušky musí být opakovány na výrobních vzorcích sériově vyráběných obalů ve lhůtách stanovených příslušným orgánem. Pro takové zkoušky papírových a lepenkových obalů se příprava při okolních podmínkách považuje za rovnocennou požadavkům uvedeným v odstavci 6.1.5.2.3.
      4. 6.1.5.1.4 Zkoušky musí být též opakovány po každé úpravě, která mění konstrukci, materiál nebo způsob výroby obalu.
      5. 6.1.5.1.5 Příslušný orgán může povolit selektivní zkoušení obalů odlišujících se pouze nepatrně od již odzkoušeného konstrukčního typu, např. obaly obsahující vnitřní obaly menších rozměrů nebo nižší čisté (netto) hmotnosti, nebo obaly jako sudy, pytle a bedny, které jsou vyrobeny s malými zmenšeními vnějších rozměrů.
      6. 6.1.5.1.6 (Vyhrazeno)
      7. POZNÁMKA: Pro podmínky použití různých vnitřních obalů ve vnějším obalu a přípustné změny pro vnitřní obaly, viz odstavec 4.1.1.5.1. Tyto podmínky neomezují použití vnitřních obalů při uplatnění 6.1.5.1.7.
      1. 6.1.5.1.7 Předměty nebo vnitřní obaly jakéhokoli typu na tuhé látky nebo na kapaliny mohou být společně uloženy a přepravovány bez zkoušení ve vnějším obalu za následujících podmínek:

        (a) Vnější obal musel být úspěšně odzkoušen podle pododdílu 6.1.5.3 s křehkými (např. skleněnými) vnitřními obaly obsahujícími kapaliny v parametrech pádové výšky pro obalovou skupinu I;

        (b) celková (brutto) hmotnost vnitřních obalů ve skupinovém balení nesmí přesáhnout polovinu celkové (brutto) hmotnosti vnitřních obalů použitých pro zkoušku pádem uvedenou výše v odstavci (a);

        (c) Tloušťka fixačního materiálu mezi vnitřními obaly a mezi vnitřními obaly a stěnou obalu nesmí být zmenšena pod odpovídající tloušťku v původně zkoušeném obalu; a jestliže byl použit samotný vnitřní obal při původní zkoušce, tloušťka fixace mezi vnitřními obaly nesmí být menší než tloušťka fixace mezi stěnou obalu a vnitřním obalem při původní zkoušce. Jestliže se použije buď menší počet, nebo menší vnitřní obaly (ve srovnání s vnitřními obaly použitými při zkoušce pádem), musí být použit dodatečný fixační materiál v dostatečné množství pro vyplnění volného prostoru;

        (d) Prázdný vnější obal musí být podroben s úspěchem zkoušce stohováním podle pododdílu 6.1.5.6, vždy prázdný Celková hmotnost identických obalů musí být založena na celkové hmotnosti vnitřních obalů skupinového balení, použitých pro zkoušku pádem uvedenou výše v odstavci (a);

        (e) Vnitřní obaly obsahující kapaliny musejí být úplně obklopeny dostatečným množstvím absorpčního materiálu k absorbování celkového obsahu kapalin ve vnitřních obalech;

        (f) Pokud vnější obal (skupinového balení) je určen pro vnitřní obaly obsahující kapaliny a není těsný nebo je určen pro vnitřní obaly obsahující tuhé látky a není prachotěsný, zajištění zábrany úniku jakékoli kapalné nebo tuhé látky musí být provedeno ve formě nepropustné vložky, vložkového plastového pytle, nebo jiných stejně účinných prostředků.

        V obalech obsahujících kapaliny musí být absorpční materiál požadovaný výše v odstavci (e) umístěn mezi vnitřní obalové prostředky obsahujících kapalnou náplň;

        (g) Obaly musí být označeny UN kódem podle oddílu 6.1.3 jako odzkoušené pro obalovou skupinu I. v provedení pro skupinové obaly. Označená celková(brutto) hmotnost v kilogramech musí být součtem hmotnosti vnějšího obalu a jedné poloviny hmotnosti vnitřního(ch) obalu(ů), jak byly použity pro zkoušku pádem uvedenou výše v odstavci (a). Takové značení obalu musí též obsahovat písmeno “V“, jak je popsáno v pododdílu 6.1.2.4.

      1. 6.1.5.1.8 Příslušný orgán může kdykoli požadovat důkaz, aby se zkouškami podle tohoto odstavce prokázalo, že sériově vyráběné obaly splňují požadavky zkoušek konstrukčního typu. Pro účely ověření musí být protokoly o takových zkouškách uchovávány.
      2. 6.1.5.1.9 Je-li z bezpečnostních důvodů požadována vnitřní úprava nebo povlak, musí si zachovat své ochranné vlastnosti i po zkouškách.
      3. 6.1.5.1.10 Na jednom vzorku smí být provedeno několik zkoušek, pokud to neovlivní platnost výsledků zkoušek a pokud to schválí příslušný orgán.
      4. 6.1.5.1.11 Záchranné obaly

        Záchranné obaly (viz oddíl 1.2.1) musí být zkoušeny a označeny UN kódem podle ustanovení vztahujících se na obaly obalové skupiny II určené pro přepravu tuhých látek nebo vnitřní obaly, s výjimkou těchto:

        (a) Látkou použitou při provádění zkoušek musí být voda a obaly musí být naplněny nejméně na 98 % jejich nejvyššího vnitřního objemu. Je dovoleno použít přídavného zatížení, jako jsou pytle s olověnými broky, aby bylo dosaženo požadované celkové hmotnosti kusu, pokud je umístěno tak, že nebudou ovlivněny výsledky zkoušek. Při provádění zkoušky pádem může být pádová výška měněna podle odstavce 6.1.5.3.5 (b);

        (b) Obaly musí být kromě toho s úspěchem podrobeny zkoušce těsnosti při 30 kPa a výsledek této zkoušky musí být uveden v protokolu o zkoušce požadované v pododdíle 6.1.5.8; a

        (c) Obaly musí být označeny písmenem “T“, jak je předepsáno v pododdíle 6.1.2.4.

    1. 6.1.5.2 Příprava obalů a jednotek balení pro zkoušky
      1. 6.1.5.2.1 Zkoušky musí být provedeny s obaly připravenými jako k přepravě, včetně vnitřních obalů skupinových obalů. Vnitřní nebo samostatné nádoby nebo obaly jiné, nežli pytle musí být naplněny nejméně do 98 % svého nejvyššího vnitřního objemu, jde-li o kapaliny, a nejméně do 95 %, jde-li o tuhé látky. Pytle budou plněny na maximální hmotnost, pro kterou mohou být používány.

        Pro skupinové obaly, kde vnitřní obal je určen k přepravě kapalin nebo tuhých látek, se vyžaduje samostatné provedení zkoušky pro obojí obsahy, tj. kapaliny a tuhé látky.

        Látky nebo předměty, které mají být přepravovány v obalech, smějí být nahrazeny jinými látkami nebo předměty, pokud by tím nedošlo ke zkreslení výsledků zkoušek. Jsou-li tuhé látky nahrazeny jinými látkami, musí mít tyto látky stejné fyzikální vlastnosti (hmotnost, velikost zrna atd.) jako látky, které mají být přepravovány. Je dovoleno použít přívažky, jako sáčky s olověným šrotem, aby se dosáhlo potřebné celkové hmotnosti kusu, pokud jsou umístěny tak, že neovlivní výsledky zkoušky.

      1. 6.1.5.2.2 Použije-li se při zkoušce pádem u kapalných látek jiná kapalná látka, musí mít tato látka podobnou relativní hustotu a viskozitu jako látka, která se má přepravovat. Za podmínek stanovených v odstavci 6.1.5.3.5 smí být pro tyto zkoušky pádem použito i vody.
      2. 6.1.5.2.3 Obaly z papíru nebo z lepenky musí být nejméně po dobu 24 hodin kondicionovány v prostředí, jehož teplota a relativní vlhkost jsou kontrolovány. Je možno volit jednu ze tří možností. Přednostně se doporučuje 23° ± 2 °C a 50 ° ± 2 % relativní vlhkosti vzduchu. Další dvě možnosti jsou 20 ° ± 2 °C a 65° ± 2 % nebo 27° ± 2 °C a 65° ± 2 % relativní vlhkosti vzduchu.
      3. POZNÁMKA: Průměrné hodnoty se musí pohybovat uvnitř těchto mezí. Krátkodobé výkyvy a limity měření mohou být příčinou, že jednotlivá měření se pohybují v rozmezí ± 5 % relativní vlhkosti bez znatelného zhoršení reprodukovatelnosti zkoušky.
      1. 6.1.5.2.4 (Vyhrazeno)
      2. 6.1.5.2.5 Sudy a kanystry z plastu podle pododdílu 6.1.4.8 a, pokud je to nutné, kompozitní obaly (plast) podle pododdílu 6.1.4.19 musí být po dobu 6 měsíců skladovány při teplotě okolí, aby se prokázala jejich dostatečná chemická snášenlivost s kapalnými látkami. Po tuto dobu musí zůstat zkušební vzorky naplněny látkami, které se v těchto obalech mají přepravovat.

        Během prvních a posledních 24 hodin skladování musí být zkušební vzorky postaveny uzávěrem dolů. U obalů opatřených odvětrávacím zařízením se to však provede vždy jen na dobu 5 minut. Po tomto skladování musí být zkušební vzorky podrobeny zkouškám předepsaným v pododdílech 6.1.5.3 až 6.1.5.6.

        Je-li známo, že se pevnostní vlastnosti plastu vnitřních nádob kompozitních obalů (plast) působením plnící látky podstatně nezmění, není nezbytná kontrola, zda je chemická snášenlivost dostačující.

        Za podstatné změny pevnostních vlastností se považují:

        (a) zřetelné zkřehnutí;

        (b) značné snížení elasticity, pokud není spojeno alespoň s úměrným zvýšením prodloužení při zatížení.

        Pokud chování plastu bylo stanoveno jinými prostředky, výše uvedená zkouška snášenlivosti může být vypuštěna. Takové postupy musí být nejméně rovnocenné výše uvedené zkoušce snášenlivosti a musí být uznány příslušným orgánem.

      3. POZNÁMKA: Pro plastové sudy a kanystry a kompozitní obaly (plast) vyrobené z polyetylénu, viz též níže odstavec 6.1.5.2.6.
      1. 6.1.5.2.6 Pro polyethylenové sudy a kanystry podle pododdílu 6.1.4.8 a, pokud je to nutné, polyethylenové kompozitní obaly podle pododdílu 6.1.4.19, může být chemická snášenlivost s plnícími kapalinami přizpůsobená podle pododdílu 4.1.1.21 ověřena následovně se standardními kapalinami (viz oddíl 6.1.6).

        Standardní kapaliny jsou zástupci pro procesy zhoršování vlastností polyetylénu, jako je měknutí v důsledku nabobtnání, praskání pod napětím, molekulární degradace a jejich kombinace.

        Dostatečná chemická snášenlivost těchto obalů může být prokázána skladováním s vhodnou standardní kapalinou po dobu tří týdnů při teplotě 40 °C; je-li jako standardní kapalina použita voda, není důkaz dostatečné chemické snášenlivosti nutný. Skladování se nevyžaduje pro zkušební vzorky, které byly použity pro zkoušku stohováním v případě standardních kapalin „smáčecí roztok” a „kyselina octová“

        Během prvních a posledních 24 hodin skladování musí být zkušební vzorky postaveny uzávěrem dolů. U obalů opatřených odvětrávacím zařízením se to však provede vždy jen na dobu 5 minut. Po tomto skladování musí být zkušební vzorky podrobeny zkouškám předepsaným v pododdílech 6.1.5.3 až 6.1.5.6.

        Zkouška snášenlivosti pro terc-butylhydroperoxid s obsahem více než 40 % peroxidu a kyselin peroxyoctových třídy 5.2 nesmí být prováděna použitím standardních kapalin. Pro tyto látky musí být důkaz dostatečné chemické snášenlivosti zkušebních vzorků prováděn s látkami, které jsou určeny k přepravě, v průběhu skladovacího období šesti měsíců při okolní teplotě.

        Výsledky postupu dle tohoto odstavce pro obaly z polyetylénu mohou být uznány také pro stejný konstrukční typ, jehož vnitřní povrh je fluorován.

      1. 6.1.5.2.7 Pro obaly vyrobené z polyetylénu, jak je specifikováno v odstavci 6.1.5.2.6, které prošly zkouškou v odstavci 6.1.5.2.6, mohou být rovněž schváleny plnící látky jiné než látky přiřazené podle pododdílu 4.1.1.21. Toto schválení musí být založeno na laboratorních zkouškách3 ověřujících, že vliv těchto plnících látek na zkušební vzorky je menší, než vliv příslušné zkušební kapaliny s přihlédnutím k příslušným procesům zhoršování vlastností. Vzhledem k relativní hustotě a tenzi par je nutno použít stejné podmínky, jak jsou uvedeny v odstavci 4.1.1.21.2.
      2. 6.1.5.2.8 Pokud se pevnostní vlastnosti plastů vnitřních obalů skupinového obalu působením plnící látky podstatně nezmění, není nezbytný důkaz chemické snášenlivosti. Za podstatné změny pevnostních vlastností se považují:

        (a) zřetelné zkřehnutí;

        (b) značné poklesy elasticity, pokud není spojeno alespoň s úměrným zvýšením prodloužení.

    1. 6.1.5.3 Zkouška volným pádem4
      1. 6.1.5.3.1 Počet zkušebních vzorků (na konstrukční typ a výrobce) a orientace zkušebního vzorku pro zkoušku pádem:

        Pro jiné zkoušky, než pádem naplocho se musí těžiště nacházet na svislici procházející bodem nárazu.

        Pokud je možných více než jedna orientace vzorku pro danou zkoušku pádem, musí být použita orientace, při níž nejpravděpodobněji vznikne poškození obalu.

        POŽADAVKY NA KONSTRUKCI A ZKOUŠENÍ OBALŮ, VELKÝCH NÁDOB PRO VOLNĚ LOŽENÉ LÁTKY (IBC), VELKÝCH OBALŮ A CISTEREN POŽADAVKY NA KONSTRUKCI A ZKOUŠENÍ OBALŮ
        Obal Počet zkušebních vzorků Orientace zkušebního vzorku při zkoušce pádem
        (a) Sudy ocelové, hliníkové, z jiného kovu než ocel a hliník
        Kanystry ocelové, hliníkové
        Sudy překližkové
        Sudy lepenkové
        Sudy a kanystry plastové
        Kompozitní obaly ve tvaru sudu
        Obaly z jemného plechu        		 Šest
        (tři pro každý typ pádu)        		 První typ pádu (se třemi zkušebními vzorky):
        obal musí dopadnout na dopadovou plochu diagonálně na hranu dna nebo, nemá-li jej, na obvodový šev nebo na obvod dna.

        Druhý typ pádu (se třemi dalšími zkušebními vzorky):
        obal musí narazit na dopadovou plochu nejslabším místem, které nebylo při první zkoušce pádem zkoušeno, např. uzávěr, nebo u některých válcových sudů, na podélný svar pláště sudu.
        (b) Bedny z přírodního dřeva
        Bedny překližkové
        Bedny z rekonstituovaného dřeva
        Bedny lepenkové
        Bedny plastové
        Bedny ocelové nebo hliníkové
        Kompozitní obaly ve tvaru bedny        		 Pět
        (jeden pro každý pád)        		 vzorek pád: na plochu dna
        vzorek pád na plochu víka (na horní část)
        vzorek pád na bok (na nejdelší stranu)
        vzorek pád: na čelo (na krátkou stranu)
        vzorek pád na roh
        (c) Pytle - jednovrstvé s postranním švem Tři
        (tři pády u každého pytle)        		 První pád: naplocho na širokou stranu
        Druhý pád naplocho na úzkou stranu
        Třetí pád na dno pytle
        (d) Pytle - jednovrstvé bez postranního švu nebo vícevrstvé Tři
        (dva pády u každého pytle)        		 První pád naplocho na širokou stranu
        Druhá pád na dno pytle
        (e) Kompozitní obaly (sklo, kamenina nebo porcelán), označené symbolem “RID/ADR“ podle pododdílu 6.1.3.1 a) ii) a které jsou ve tvaru sudu nebo bedny Tři
        (jeden pro jeden pád)        		 Diagonálně na hranu dna nebo, na obvodový šev dna nebo na obvod dna
      1. 6.1.5.3.2 Zvláštní příprava zkušebních vzorků pro zkoušku pádem

        Teplota zkušebního vzorku a jeho obsahu musí být redukována na -18 °C nebo níže pro:

        (a) plastové sudy (viz pododdíl 6.1.4.8);

        (b) plastové kanystry (viz pododdíl 6.1.4.8);

        (c) plastové bedny kromě beden z pěnového plastu (viz pododdíl 6.1.4.13);

        (d) kompozitní obaly (plast) (viz pododdíl 6.1.4.19); a

        (e) skupinové obaly s vnitřními obaly z plastu, jinými než plastové sáčky, určené pro tuhé látky a předměty.

        Pokud jsou zkušební vzorky připraveny tímto způsobem, kondiciování podle odstavce 6.1.5.2.3 může být vypuštěno. Zkušební kapaliny musejí být udržovány v tekutém stavu, pokud je to nezbytné přidáním mrazuvzdorných látek.

      1. 6.1.5.3.3 Obaly s odnímatelným víkem, určené pro kapaliny, nesmějí být podrobeny pádům dříve než 24 hodin po plnění a uzavření, aby se vzala v úvahu jakákoliv možná změna vlastností těsnění.
      2. 6.1.5.3.4 Dopadová plocha

        Dopadová plocha musí být nepružná s horizontálním povrchem a musí být:

        1. - dostatečně celistvá (integrální), aby se s ní nedalo pohybovat
        2. - hladká a s povrchem bez místních poškození, které by mohly ovlivnit výsledky zkoušek,
        3. - dostatečně pevná, aby nebyla za podmínek zkoušky deformovatelná a aby nebyla během testů náchylná k poškození, a
        4. - dostatečně velká, aby bylo zajištěno, že zkoušený obal dopadne na povrch.
      1. 6.1.5.3.5 Výška pádu

        Pro tuhé látky a kapaliny, jestliže se zkouška provádí s tuhou látkou nebo kapalinou, která bude přepravována nebo s jinou látkou mající v podstatě tytéž fyzikální charakteristiky.

        POŽADAVKY NA KONSTRUKCI A ZKOUŠENÍ OBALŮ, VELKÝCH NÁDOB PRO VOLNĚ LOŽENÉ LÁTKY (IBC), VELKÝCH OBALŮ A CISTEREN POŽADAVKY NA KONSTRUKCI A ZKOUŠENÍ OBALŮ
        Obalová skupina I Obalová skupina II Obalová skupina III
        1,8 m 1,2 m 0,8 m

        Pro kapalné látky v samostatných obalech a pro vnitřní obaly skupinových obalů, jestliže se zkouška provádí s vodou:

      2. POZNÁMKA: Termín voda zahrnuje i nemrznoucí vodní roztok s minimální měrnou hmotností 0,95 pro zkoušku při - 18 °C.

        3. (a) pro látky, které mají být přepravovány, jejichž relativní hustota nepřesahuje 1,2:

        POŽADAVKY NA KONSTRUKCI A ZKOUŠENÍ OBALŮ, VELKÝCH NÁDOB PRO VOLNĚ LOŽENÉ LÁTKY (IBC), VELKÝCH OBALŮ A CISTEREN POŽADAVKY NA KONSTRUKCI A ZKOUŠENÍ OBALŮ
        Obalová skupina I Obalová skupina II Obalová skupina III
        1,8 m 1,2 m 0,8 m

        (b) pro látky, které mají být přepravovány, jejichž relativní hustota přesahuje 1,2, se výška pádu vypočte na základě relativní hustoty látky (d) určené k přepravě, zaokrouhlené na první desetinné místo takto:

        POŽADAVKY NA KONSTRUKCI A ZKOUŠENÍ OBALŮ, VELKÝCH NÁDOB PRO VOLNĚ LOŽENÉ LÁTKY (IBC), VELKÝCH OBALŮ A CISTEREN POŽADAVKY NA KONSTRUKCI A ZKOUŠENÍ OBALŮ
        Obalová skupina I Obalová skupina II Obalová skupina III
        d × 1,5 (m) d × 1,0 (m) d × 0,67 (m)

        (c) pro obaly z jemného plechu označené symbolem “RID/ADR“ podle 6.1.3.1 (a) (ii) určené pro přepravu látek s viskozitou při 23 °C vyšší než 200 mm2/s (což odpovídá výtokové době 30 sekund z normalizovaného kelímku ISO s výtokovou tryskou o vnitřním průměru 6 mm podle normy ISO 2431:1993);

        (i) jejichž relativní hustota nepřesahuje 1,2:

        POŽADAVKY NA KONSTRUKCI A ZKOUŠENÍ OBALŮ, VELKÝCH NÁDOB PRO VOLNĚ LOŽENÉ LÁTKY (IBC), VELKÝCH OBALŮ A CISTEREN POŽADAVKY NA KONSTRUKCI A ZKOUŠENÍ OBALŮ
        Obalová skupina II Obalová skupina III
        0,6 m 0,4 m

        (ii) pro látky, které mají být přepravovány, jejichž relativní hustota (d) přesahuje 1,2, se výška pádu vypočte na základě relativní (d) hustoty látky, která se má přepravovat, zaokrouhlené na první desetinné místo takto:

        POŽADAVKY NA KONSTRUKCI A ZKOUŠENÍ OBALŮ, VELKÝCH NÁDOB PRO VOLNĚ LOŽENÉ LÁTKY (IBC), VELKÝCH OBALŮ A CISTEREN POŽADAVKY NA KONSTRUKCI A ZKOUŠENÍ OBALŮ
        Obalová skupina II Obalová skupina III
        d × 0,5 (m) d × 0,33 (m)
      1. 6.1.5.3.6 Kritéria pro vyhovění zkoušce
        1. 6.1.5.3.6.1 Každý obal obsahující kapalinu musí zůstat po vyrovnání vnitřního a vnějšího tlaku těsný, kromě vnitřních obalů skupinových obalů, a kromě vnitřních nádob kompozitních obalů (sklo, porcelán nebo kamenina) označených symbolem “RID/ADR“ podle 6.1.3.1 (a) (ii), kde není nutné vyrovnání tlaků.
        2. 6.1.5.3.6.2 Pokud je obal na tuhé látky podroben zkoušce pádem a jeho horní část dopadne na dopadovou plochu, vyhověl zkušební vzorek zkoušce, jestliže celý obsah vnitřního (ch) obalu (ů) (např. plastový sáček) nebo vnitřní nádoby obsah úplně zadržel, i když uzávěr vnějšího obalu, zatímco je funkční, není již prachotěsný.
        3. 6.1.5.3.6.3 Obal nebo vnější obal kompozitního nebo kombinovaného obalu nesmí vykazovat žádné známky poškození, které by mohlo ovlivnit bezpečnost během přepravy. Vnitřní nádobky, vnitřní obaly nebo předměty musí zůstat uvnitř vnějšího obalu nepoškozené a nesmí docházet k žádnému úniku plněných látek z vnitřních nádobek nebo vnitřních obalů.
        4. 6.1.5.3.6.4 Ani vnější vrstva pytle ani vnější obal nesmí vykazovat žádná poškození, která by mohla ovlivnit bezpečnost během přepravy.
        5. 6.1.5.3.6.5 Nepatrný únik obsahu z uzávěru(ů) při nárazu se nepovažuje za selhání obalu za předpokladu, že následně už nedochází k žádnému úniku.
        6. 6.1.5.3.6.6 Nesmí dojít k protržení obalů obsahujících věci třídy 1, které by mohlo zapříčinit únik uvolněných výbušných látek nebo předmětů z vnějšího obalu.
    1. 6.1.5.4 Zkouška těsnosti

      Zkouška těsnosti musí být provedena u všech konstrukčních typů obalů určených pro kapalné látky; není však nutná u:

      1. - vnitřních obalů skupinových obalů;
      2. - vnitřních nádob kompozitních obalů (sklo, porcelán nebo kamenina) označených symbolem “RID/ADR“ podle pododdílu 6.1.3.1 (a) (ii);
      3. - obalů z jemného plechu označených symbolem “RID/ADR“ podle pododdílu 6.1.3.1 (a) (ii) určených pro látky, jejichž viskozita při 23 °C je větší než 200 mm2/s;
      1. 6.1.5.4.1 Počet zkušebních vzorků: tři zkušební vzorky od každého konstrukčního typu a výrobce.
      2. 6.1.5.4.2 Zvláštní příprava zkušebních vzorků pro zkoušku: Uzávěry opatřené odvzdušňovacím ventilem musí být buď nahrazeny podobnými uzávěry bez odvzdušňovacího ventilu, nebo uzávěry musejí být neprodyšně uzavřeny.
      3. 6.1.5.4.3 Zkušební postup a použitý tlak vzduchu: obaly včetně jejich uzávěrů se musí ponořit pod vodu a udržovat tam po dobu 5 minut při současném udržování vnitřního přetlaku; způsob, jakým se drží pod vodou, nesmí ovlivnit výsledky zkoušky.

        Použitý tlak vzduchu (přetlak) musí být:

        POŽADAVKY NA KONSTRUKCI A ZKOUŠENÍ OBALŮ, VELKÝCH NÁDOB PRO VOLNĚ LOŽENÉ LÁTKY (IBC), VELKÝCH OBALŮ A CISTEREN POŽADAVKY NA KONSTRUKCI A ZKOUŠENÍ OBALŮ
        Obalová skupina I Obalová skupina II Obalová skupina III
        Nejméně 30 kPa (0,3 baru) Nejméně 20 kPa (0,2 baru) Nejméně 20 kPa (0,2 baru)

        Mohou se také použít jiné nejméně stejně účinné postupy.

      1. 6.1.5.4.4 Kritérium pro vyhovění zkoušce:

        Nesmí být zpozorován žádný únik vzduchu.

    1. 6.1.5.5 Zkouška vnitřním (hydraulickým) tlakem
      1. 6.1.5.5.1 Obaly pro zkoušku

        Zkouška vnitřním hydraulickým tlakem (musí být provedena u všech konstrukčních typů obalů z oceli, plastů a kompozitních obalů určených pro kapaliny. Avšak tato zkouška se nevyžaduje se u:

        1. - vnitřních obalů skupinových balení;
        2. - vnitřních nádob kompozitních obalů (sklo, porcelán nebo kamenina) označených symbolem “RID/ADR“ podle pododdílu 6.1.3.1(a) (ii);
        3. - obalů z jemných plechů označených symbolem “RID/ADR“ podle pododdílu 6.1.3.1(a) (ii) určených pro látky, jejichž viskozita při 23 °C je větší než 200 mm2/s;
      1. 6.1.5.5.2 Počet zkušebních vzorků: tři zkušební vzorky od každého konstrukčního typu a výrobce.
      2. 6.1.5.5.3 Zvláštní příprava zkušebních vzorků pro zkoušku: Každý odvzdušňovací ventil musí být buď nahrazen obdobnými nepropustnými uzávěry, nebo ventily musí být neprodyšně uzavřeny.
      3. 6.1.5.5.4 Zkušební metoda a použitý tlak: obaly z kovu a kompozitní obaly (sklo, porcelán nebo kamenina) včetně jejich uzávěrů musí být podrobeny zkušebnímu tlaku po dobu 5 minut. Plastové obaly a kompozitní obaly (plast) musí být podrobeny zkušebnímu tlaku po dobu 30 minut. Tento tlak je tlakem uvedeným ve značce požadované v pododdílu 6.1.3.1 (d). Způsob podepření obalů nesmí zkreslit výsledky zkoušky. Tlak se musí zvyšovat postupně a bez rázů; zkušební tlak musí být po celou dobu trvání zkoušky konstantní. Hydraulický tlak (přetlak) stanovený jednou z dále uvedených metod musí být:

        (a) nejméně celkový změřený přetlak v obalu (tj. tenze par naplněné látky a parciální tlak vzduchu nebo jiných inertních plynů, minus 100 kPa) při 55 °C, vynásobený koeficientem bezpečnosti 1,5; celkový přetlak se musí určit pro nejvyšší stupeň plnění dle pododdílu 4.1.1.4 a plnicí teplotu 15 °C, nebo

        (b) nejméně 1,75 násobek tenze par naplněné látky při 50 °C, minus 100 kPa, avšak nejmenší zkušební tlak 100 kPa; nebo

        (c) nejméně 1,5 násobek tenze par naplněné látky při 55 °C, minus 100 kPa, avšak nejmenší zkušební tlak 100 kPa.

      1. 6.1.5.5.5 Navíc obaly určené pro látky obalové skupiny I musí být zkoušeny nejmenším zkušebním tlakem 250 Pa (přetlak) po dobu 5 nebo 30 minut v závislosti na materiálu konstrukce obalu.
      2. 6.1.5.5.6 Kritérium pro vyhovění zkoušce: nesmí dojít k žádnému úniku.
    1. 6.1.5.6 Zkouška stohováním

      Všechny konstrukční typy obalů, s výjimkou pytlů a kombinovaných obalů, které nelze stohovat (sklo, porcelán nebo kamenina), označených symbolem „RID/ADR“ podle pododdílu 6.1.3.1 (a) (ii) musejí být podrobeny zkoušce stohováním.

      1. 6.1.5.6.1 Počet zkušebních vzorků:

        tři zkušební vzorky od každého konstrukčního typu a výrobce.

      1. 6.1.5.6.2 Postup zkoušky:

        zkušební vzorek musí být vystaven zatížení vrchní plochy zkušebního vzorku rovnocennému celkové hmotnosti stejných kusů, které by na něj mohly být v průběhu přepravy stohovány; pokud zkušební vzorky obsahují jinou kapalinu s relativní hustotou odlišnou od kapaliny určené k přepravě, zatížení musí být vypočteno vzhledem k posledně uvedené kapalině. Minimální výška stohování, včetně zkušebního vzorku, musí být 3 m. Zkouška musí trvat 24 hodiny, s výjimkou sudů a kanystrů z plastu a kombinovaných obalů z plastu 6HH1 a 6HH2 určených pro kapaliny, které musí být podrobeny zkoušce stohováním po dobu 28 dnů při teplotě nejméně 40 °C.

      1. 6.1.5.6.3 Kritéria pro vyhovění zkoušce:

        Žádný ze zkušebních vzorků se nesmí stát netěsným. U kombinovaných obalů nebo skupinových obalů nesmí dojít k úniku naplněné látky z vnitřní nádoby nebo vnitřního obalu. Žádný zkušební vzorek nesmí vykazovat poškození, která by mohla zhoršit bezpečnost během přepravy, ani deformace, které by mohly zmenšit jeho odolnost nebo způsobit nestabilitu, jsou-li obaly stohovány. Obaly z plastů ochlazeny na okolní teplotu před sestavením.

    1. 6.1.5.7 Dodatková zkouška propustnosti pro plastové sudy a kanystry podle pododdílu6.1.4.8 a pro kompozitní obaly (plast) podle pododdílu 6.1.4.19 určené pro přepravu kapalin s bodem vzplanutí nejvýše 60 °C, s výjimkou obalů 6HA1.

      U obalů z polyetylénu se tato zkouška provede jen tehdy, mají-li být schváleny pro přepravu benzenu, toluenu, xylenu nebo směsi a přípravků obsahujících tyto látky.

      1. 6.1.5.7.1 Počet zkušebních vzorků: tři obaly od každého konstrukčního typu a výrobce.
      2. 6.1.5.7.2 Zvláštní příprava zkušebního vzorku pro zkoušku: Zkušební vzorky se předem uskladní s originální náplní podle odstavce 6.1.5.2.5 nebo u obalů z polyetylénu se standardní kapalinou - směs uhlovodíků (White spirit) podle odstavce 6.1.5.2.6.
      3. 6.1.5.7.3 Zkušební postup: Zkušební vzorky naplněné látkou, pro kterou má být obal schválen, se před a po 28 denním skladování při teplotě 23 °C a 50 % relativní vlhkosti vzduchu zváží. U obalů z polyetylénu smí být zkouška provedena se standardní kapalinou směsi uhlovodíků (White spirit) namísto benzenu, toluenu nebo xylenu.
      4. 6.1.5.7.4 Kritérium pro vyhovění zkoušce: propustnost nesmí být větší než 0,008 g/l.h
    1. 6.1.5.8 Zkušební protokol
      1. 6.1.5.8.1 O provedených zkouškách musí být sepsán zkušební protokol, obsahující minimálně následující údaje a musí být k disposici uživatelům obalů
        1. 1. Název a adresa zkušebny;
        2. 2. Jméno a adresa žadatele, pokud je to vhodné;
