Platné znění

Sdělení Ministerstva zahraničních věcí o přijetí změn Řádu pro mezinárodní železniční přepravu nebezpečných věcí (RID), který je přípojkem C k Úmluvě o mezinárodní železniční přepravě (COTIF)

vyhlášené znění

POŽADAVKY NA KONSTRUKCI, VÝROBU, PROHLÍDKY A ZKOUŠKYKAPITOLA 6.7

PŘEMÍSTITELNÝCH CISTEREN A UN VÍCEČLÁNKOVÝCH

KONTEJNERŮ NA PLYN (MEGC)

  • POZNÁMKA: Pro nesnímatelné cisterny (cisternové vozy), snímatelné cisterny, cisternové kontejnery a cisternové výměnné nástavby s nádržemi z kovových materiálů, pro bateriové vozy a vícečlánkové kontejnery na plyn (MEGC) jiné než UN MEGC viz kapitola 6.8; pro cisterny z vyztužených plastů viz kapitola 6.9; pro cisterny pro podtlakové vyčerpávání odpadů viz kapitola 6.10.
    1. 6.7.1 Platnost a všeobecné požadavky
      1. 6.7.1.1 Požadavky této kapitoly se vztahují na přemístitelné cisterny určené pro přepravu nebezpečných věcí a na MEGC určené pro přepravu nezchlazených plynů třídy 2 všemi druhy dopravy. Kromě požadavků této kapitoly, pokud není stanoveno jinak, musí každá multimodální přemístitelná cisterna nebo MEGC odpovídající definici ”kontejner” splňovat příslušné požadavky Mezinárodní úmluvy o bezpečných kontejnerech (KBK) 1972, se změnami a doplňky. Dodatečné požadavky mohou být uplatněny na přemístitelné cisterny nebo MEGC přicházející na moře, které jsou manipulovány na otevřeném moři.
      2. 6.7.1.2 S přihlédnutím k vědeckotechnickému pokroku mohou být technické požadavky této kapitoly upraveny alternativními ujednáními. Tato alternativní ujednání musí nabízet nejméně takovou úroveň bezpečnosti, která je dána požadavky této kapitoly s ohledem na snášenlivost s přepravovanými látkami a schopnost přemístitelné cisterny nebo MEGC odolat nárazu, zatížení a požáru. Pro mezinárodní přepravu musí být alternativní ujednání pro přemístitelné cisterny nebo MEGC schváleny příslušnými orgány.
      3. 6.7.1.3 Pokud látka není uvedena v pokynech pro přemístitelné cisterny (T 1 až T 23, T 50 nebo T 75) ve sloupci (10) tabulky A kapitoly 3.2, může být příslušným orgánem země původu vydáno prozatímní schválení. Schválení musí být uvedeno v dokumentaci k zásilce a musí obsahovat nejméně informace normálně uvedené v pokynech pro přemístitelné cisterny a podmínky, za nichž musí být látka přepravována.
    1. 6.7.2 Požadavky na konstrukci, výrobu, prohlídky a zkoušky přemístitelných cisteren určených pro přepravu látek třídy 1 a tříd 3 až 9
      1. 6.7.2.1 Definice
        1. Pro účely tohoto oddílu se následujícími pojmy rozumí:

          Alternativní ujednání znamená schválení příslušným orgánem pro přemístitelnou cisternu nebo MEGC, které byly konstruovány, vyrobeny nebo zkoušeny podle technických požadavků nebo zkušebních metod jiných, než uvedených v této kapitole;

          Jemnozrnná ocel znamená ocel, která má rozměr feritických zrn 6 nebo menší, pokud je určen podle normy ASTM E 112-96 nebo definován v normě EN 10028-3, část 3;

          Konstrukční rozmezí teplot pro nádrž musí být od - 40 °C do 50 °C pro látky přepravované za normálních podmínek. Pro látky manipulované za zvýšené teploty nesmí být konstrukční teplota nižší než nejvyšší teplota plněné, vyprazdňované nebo přepravované látky. Přísnější konstrukční teploty musí být uvažovány pro přemístitelné cisterny provozované v tvrdých klimatických podmínkách;

          Konstrukční výstroj znamená výztužné, upevňovací, ochranné a stabilizační prvky vně nádrže;

          Měkká ocel znamená ocel se zaručenou mezí pevností v tahu 360 N/mm2 až 440 N/mm2 a zaručeným nejmenším prodloužením při přetržení podle odstavce 6.7.2.3.3.3;

          Nádrž znamená část přemístitelné cisterny, která obsahuje látky určené pro přepravu (vlastní cisterna), včetně otvorů a jejich uzávěrů, ale nezahrnuje provozní výstroj a konstrukční výstroj;

          Nejvyšší dovolená celková hmotnost (MPGM) znamená součet vlastní hmotnosti přemístitelné cisterny a nejvyšší dovolené užitečné hmotnosti;

          Nejvyšší dovolený provozní tlak (MAWP) znamená tlak, který nesmí být menší než nejvyšší z dále uvedených tlaků měřených na vrcholu nádrže v provozní poloze:

          (a) Nejvyšší dovolený efektivní přetlak v nádrži během plnění nebo vyprazdňování; nebo

          (b) Nejvyšší dovolený efektivní přetlak, pro který je nádrž konstruována, jež nesmí být menší než součet:

          (i) absolutní tenze par (v barech) látky při 65 °C, zmenšená o 1 bar; a

          (ii) dílčího tlaku (v barech) vzduchu nebo jiných plynů v prostoru nad látkou vlivem nejvyšší teploty 65 °C v tomto prostoru a roztažnost kapaliny vlivem zvýšení střední teploty látky tr - tf (tf = teplota plnění, obvykle 15 °C, tr = 50 °C, nejvyšší střední teplota látky);

          Provozní výstroj znamená měřicí přístroje a plnicí, vyprazdňovací, větrací, pojistná, zahřívací, chladicí a tepelně izolační zařízení;

          Přemístitelná cisterna znamená multimodální cisternu s vnitřním objemem větším než 450 litrů používanou pro přepravu látek třídy 1 a tříd 3 až 9. Přemístitelná cisterna zahrnuje nádrž s provozní výstrojí a konstrukční výstrojí nezbytnou pro přepravu nebezpečných látek. Přemístitelnou cisternu musí být možno plnit a vyprazdňovat bez sejmutí konstrukční výstroje. Musí mít stabilizační členy vně nádrže a musí ji být možno zvedat v naplněném stavu. Musí být především konstruována pro zdvih na silniční vozidlo, vůz, nebo námořní nebo vnitrozemská vodní plavidla a musí být vybavena zarážkami, úchyty nebo příslušenstvím umožňujícím mechanickou manipulaci. Silniční cisternová vozidla, cisternové vozy, nekovové cisterny a IBC nespadají pod definici přemístitelných cisteren;

          Přemístitelná cisterna pro přepravu v systému offshore znamená přemístitelnou cisternu speciálně konstruovanou pro opětné použití pro přepravu do, z a mezi příbřežními zařízeními. Přemístitelná cisterna pro přepravu v systému offshore je zkonstruována a vyrobena podle pokynů pro schvalování kontejnerů přepravovaných po otevřených mořích stanovených Mezinárodní námořní organizací (International Maritime Organization) v dokumentu MSC/Circ. 860;

          Referenční ocel znamená ocel s mezí pevností v tahu 370 N/mm2 a prodloužením při přetržení 27 %;

          Tavný prvek znamená opětně neuzavíratelné zařízení pro vyrovnávání tlaku, které je teplotně ovládáno;

          Výpočtový tlak znamená tlak používaný pro výpočty a požadovaný schváleným technickým předpisem pro tlakové nádoby. Výpočtový tlak musí být vyšší než nejvyšší z dále uvedených tlaků:

          (a) Nejvyšší dovolený efektivní přetlak v nádrži během plnění nebo vyprazdňování; nebo

          (b) součet:

          (i) absolutní tenze par (v barech) látky při 65 °C, zmenšená o 1 bar;

          (ii) dílčího tlaku (v barech) vzduchu nebo jiných plynů v prostoru nad látkou vlivem nejvyšší teploty 65 °C v tomto prostor a roztažnost kapaliny vlivem zvýšení střední teploty látky tr - tf (tr = teplota plnění, obvykle 15 °C, tt = 50 °C, nejvyšší střední teplota látky); a

          (iii) tlaku stanoveného na základě statických sil uvedených v odstavci 6.7.2.2.12, ale nejméně 0,35 baru;

          (c) dvě třetiny nejmenšího zkušebního tlaku uvedeného v příslušných pokynech pro přemístitelné cisterny v odstavci 4.2.5.2.6;

          Zkouška těsnosti znamená zkoušku nádrže a její provozní výstroje používající plyn do vnitřního tlaku nejméně 25 % nejvyššího dovoleného provozního tlaku (MAWP);

          Zkušební tlak znamená nejvyšší přetlak ve vrcholu nádrže během hydraulické tlakové zkoušky rovný nejméně 1,5 násobku výpočtového tlaku. Nejnižší zkušební tlak pro přemístitelné cisterny určené pro zvláštní látky je uveden v příslušných pokynech pro přemístitelné cisterny v odstavci 4.2.5.2.6.

      1. 6.7.2.2 Všeobecné konstrukční a výrobní požadavky
        1. 6.7.2.2.1 Nádrže musí být konstruovány a vyrobeny v souladu s požadavky na tlakové nádoby uznávanými příslušným orgánem. Nádrže musí být vyrobeny z kovových materiálů vhodných pro tváření. Materiály musí v zásadě odpovídat národním a mezinárodním materiálovým normám. Pro svařované nádrže musí být použit pouze materiál, jehož svařitelnost byla plně prokázána. Sváry musí být odborně provedeny a zaručovat úplnou bezpečnost. Pokud je to podle výrobního proces nebo materiálu nezbytné, musejí být nádrže vhodně tepelně zpracovány, aby byla zaručena přiměřená pevnost ve svaru a tepelně ovlivněných zónách. Při volbě materiálu musí být zohledněny riziko křehkého lomu, napětí korozívních trhlin a odolnost proti nárazu. Pokud je použita jemnozrnná ocel, zaručená hodnota meze průtažnosti nesmí být vyšší než 460 N/mm2 a zaručená hodnota horní meze pevnosti v tahu nesmí být vyšší než 725 N/mm2 podle specifikace materiálu. Hliník může být použit jako konstrukční materiál, jen pokud je uveden ve zvláštním ustanovení pro přemístitelnou cisternu pro zvláštní látku ve sloupci (11) tabulky A kapitoly 3.2 nebo pokud je to schváleno příslušným orgánem. Pokud je hliník schválen, musí být izolován, aby se zabránilo ztrátě fyzikálních vlastností, pokud je podroben tepelnému zatížení 110 kW/m2 po dobu nejvýše 30 minut. Izolace musí zůstat účinná při všech teplotách do 649 °C a musí být potažena materiálem s bodem tavení nejméně 700 °C. Materiály přemístitelných cisteren musí být vhodné pro okolní prostředí, ve kterém mohou být přepravovány.
        2. 6.7.2.2.2 Nádrže přemístitelných cisteren, spojovací prvky a potrubí musí být vyrobeny z materiálů, které jsou:

          (a) Podstatně odolné proti působení látek určených k přepravě; nebo

          (b) Netečné nebo neutralizované chemickou reakcí; nebo

          (c) Potaženy antikorozním materiálem přímo nataženým na nádrž nebo spojeným rovnocennými prostředky.

        1. 6.7.2.2.3 Těsnění musí být vyrobena z materiálů odolných proti látkám určeným k přepravě.
        2. 6.7.2.2.4 Pokud jsou nádrže potaženy, potažení musí být dostatečně odolné proti působení látek určených k přepravě, homogenní, neporézní, bez trhlin, dostatečně pružné a shodné charakteristiky tepelné roztažnosti nádrže. Potažení každé nádrže, upevnění nádrže a potrubí musí být souvislé a musí pokrývat celou plochu jakékoli příruby. Pokud jsou vnější upevnění přivařena na cisternu, potažení musí být souvislé na upevnění a kolem celé plochy vnějších přírub.
        3. 6.7.2.2.5 Spoje a švy potažení musí být provedeny zatavením materiálů nebo jinými rovnocennými prostředky.
        4. 6.7.2.2.6 Dotyk různých kovů, které by mohly způsobit poškození galvanickými účinky, není připuštěn.
        5. 6.7.2.2.7 Materiály přemístitelné cisterny, včetně jakýchkoli přístrojů, těsnění, potažení a příslušenství nesmějí nepříznivě ovlivňovat látky určené k přepravě v přemístitelné cisterně.
        6. 6.7.2.2.8 Přemístitelné cisterny musí být konstruovány a vyrobeny s podporami pro bezpečnou základnu během přepravy a vhodnými zvedacími a spouštěcími upevňovacími prvky.
        7. 6.7.2.2.9 Přemístitelné cisterny musí být konstruovány tak, aby odolaly beze ztráty obsahu nejméně vnitřnímu tlaku způsobenému obsahem a statickým, dynamickým a tepelným zatížením během normálních podmínek manipulace a dopravy. Konstrukce musí prokázat, že únavové účinky způsobené těmito opakovanými namáháními v průběhu očekávané životnosti přemístitelné cisterny byly zohledněny.
          1. 6.7.2.2.9.1 Pro přemístitelné cisterny určené pro provoz v systému offshore, musí být zohledněna dynamická namáhání vzniklá během manipulace na otevřeném moři.
        1. 6.7.2.2.10 Nádrž, která má být vybavena zařízením pro vyrovnání podtlaku, musí být konstruována tak, aby odolala bez trvalé deformace vnějšímu tlaku nejméně 0,21 baru nad vnitřní tlak. Zařízení pro vyrovnávání podtlaku musí být nastaveno tak, aby vypouštělo při podtlaku do minus (-) 0,21 baru, pokud nádrž není konstruována pro vyšší vnější přetlak, v takovém případě nesmí být odpouštěcí tlak zařízení vyšší než výpočtový podtlak cisterny. Nádrž používaná pro přepravu tuhých látek (práškových nebo zrnitých) pouze obalových skupin II nebo III, které během přepravy nezkapalňují, může být zkonstruována pro nižší vnější tlak, podléhající schválení příslušného orgánu. V tomto případě musí být podtlakový ventil nastaven tak, aby otevíral při tomto nižším tlaku. Nádrž, která nemá být vybavena zařízením pro vyrovnání podtlaku, musí být konstruována tak, aby odolala bez trvalé deformace vnějšímu tlaku nejméně 0,4 baru nad vnitřní tlak.
        2. 6.7.2.2.11 Zařízení pro vyrovnávání podtlaku používané na přemístitelných cisternách, určených pro přepravu látek splňujících kritéria bodu vzplanutí třídy 3, včetně zahřátých látek přepravovaných při nebo nad jejich bod vzplanutí, musí být chráněno proti okamžitému prošlehnutí plamene do nádrže, nebo musí mít přemístitelná cisterna nádrž schopnou odolat bez úniku obsahu výbuchu z prošlehnutí plamene do nádrže.
        3. 6.7.2.2.12 Přemístitelné cisterny a jejich upevnění musí být při nejvyšším dovoleném zatížení schopny absorbovat následující jednotlivé statické síly:

          (a) Ve směru jízdy: dvojnásobek MPGM násobená zemským zrychlením (g)1;

          (b) Vodorovně kolmo na směr jízdy: MPGM (pokud směr jízdy není jasně určen, síly musí být rovnocenné dvojnásobku MPGM) násobená zemským zrychlením (g)1;

          (c) Svisle vzhůru: MPGM násobená zrychlením (g)1; a

          (d) Svisle dolů: dvojnásobek MPGM (celkové zatížení včetně účinku gravitace) násobené zemským zrychlením (g)1.

        1. 6.7.2.2.13 U každé ze sil v odstavci 6.7.2.2.12 musí být zachován koeficient bezpečnosti takto:

          (a) Pro kovy mající výrazně definovanou mez průtažnosti koeficient 1,5 ve vztahu k mezi tažnosti; nebo

          (b) Pro kovy nemající výrazně definovanou mez průtažnosti koeficient 1,5 ve vztahu k zaručeným 0,2 % prokázané průtažnosti a pro austenitické oceli 1 % prokázané průtažnosti.

        1. 6.7.2.2.14 Hodnoty meze pevnosti nebo prokázané pevnosti musí být hodnoty podle národních a mezinárodních materiálových norem. Pokud jsou používány austenitické oceli, stanovené nejnižší hodnoty meze pevnosti nebo prokázané pevnosti podle materiálových norem mohou být zvýšeny o 15 %, pokud jsou tyto vyšší hodnoty ověřeny v kontrolních osvědčeních materiálu. Pokud neexistuje žádná materiálová norma pro daný materiál, hodnota meze pevnosti nebo prokázané pevnosti musí být schválena příslušným orgánem.
        2. 6.7.2.2.15 Přemístitelné cisterny musí být možno elektricky uzemnit, pokud jsou určeny pro přepravu látek s bodem vzplanutí podle kritérií pro třídu 3 včetně zahřátých látek přepravovaných při teplotě rovné nebo převyšující jejich bod vzplanutí. Musí být provedena taková opatření, aby se zamezilo nebezpečnému elektrostatickému výboji.
        3. 6.7.2.2.16 Pokud je to požadováno pro určité látky vhodným pokynem pro přemístitelné cisterny uvedeným ve sloupci (10) tabulky A kapitoly 3.2 a popsaném v odstavci 4.2.5.2.6 nebo zvláštním ustanovením pro přemístitelné cisterny uvedeným ve sloupci (11) tabulky A kapitoly 3.2 a popsaným v pododdíle 4.2.5.3, přemístitelné cisterny musí být provedeny s dodatečnou ochranou, která může mít formu dodatečné tloušťky nádrže nebo vyššího zkušebního tlaku, dodatečné tloušťky stěny nebo vyššího zkušebního tlaku stanoveného podle přirozeného nebezpečí spojeného s přepravou daných látek.
        4. 6.7.2.2.17 Tepelná izolace v přímém kontaktu s nádrží určenou pro látky přepravované v zahřátém stavu musí mít zápalnou teplotu nejméně o 50 °C vyšší než je nejvyšší výpočtová teplota cisterny.
      1. 6.7.2.3 Konstrukční kritéria
        1. 6.7.2.3.1 Nádrže musí být konstruovány na základě matematické analýzy namáhání nebo experimentální míry odolnosti napětí nebo jinými metodami schválenými příslušným orgánem.
        2. 6.7.2.3.2 Nádrže musí být konstruovány a vyrobeny tak, aby odolaly hydraulickému zkušebnímu tlaku rovnému nejméně 1,5 násobku výpočtového tlaku. Zvláštní požadavky pro určité látky v příslušném pokynu pro přemístitelné cisterny jsou uvedeny v sloupci (10) tabulky A kapitoly 3.2 a popsány v odstavci 4.2.5.2.6 nebo ve zvláštním ustanovení pro přemístitelné cisterny uvedeném ve sloupci (11) tabulky A kapitoly 3.2 a popsaném v pododdíle 4.2.5.3. Pozornost je věnována požadavkům na nejmenší tloušťku stěn nádrže těchto cisteren uvedených v odstavcích 6.7.2.4.1 až 6.7.2.4.10.
        3. 6.7.2.3.3 Pro kovy vykazující zřetelnou mez pevnosti nebo charakterizované zaručenou prokázanou pevností (0,2 % prokázané pevnosti obecně nebo 0,1 % prokázané pevnosti pro austenitické oceli) primární povrchové napětí o (sigma) v nádrži nesmí překročit 0,75 Re nebo 0,50 Rm, podle toho která z nich je nižší, při zkušebním tlaku, kde:

          Re = výrazná mez průtažnosti v N/mm2 nebo 0,2 % prokázané průtažnosti nebo pro austenitické ocele 1 % prokázané průtažnosti;

          Rm = zaručená minimální pevnost v tahu v N/mm2.

          1. 6.7.2.3.3.1 Použité hodnoty Re a Rm musí být stanoveny jako nejmenší hodnoty podle národních a mezinárodních materiálových norem. Pokud je použita austenitická ocel, stanovené nejnižší hodnoty pro Re a Rm podle materiálových norem mohou být zvýšeny až o 15 %, jestliže jsou vyšší hodnoty ověřeny v kontrolním osvědčení materiálu. Neexistují-li žádné materiálové normy pro daný kov, musí být použité hodnoty Re a Rm schváleny příslušným orgánem nebo jím pověřenou organizací.
          2. 6.7.2.3.3.2 Oceli, které mají poměr Re/Rm větší než 0,85, nejsou dovoleny pro výrobu svařovaných nádrží. Hodnoty Re a Rm použité pro stanovení tohoto poměru musí být hodnoty uvedené v materiálovém kontrolním osvědčení.
          3. 6.7.2.3.3.3 Oceli použité pro konstrukci nádrží musí mít prodloužení při přetržení v % nejméně 10 000/Rm s absolutním minimem 16 % pro jemnozrnné oceli a 20 % pro ostatní oceli. Hliník a hliníkové slitiny používané v konstrukci nádrží musí mít prodloužení při přetržení v % nejméně 10 000/6Rm s absolutním minimem 12 %.
          4. 6.7.2.3.3.4 Pro účely stanovení skutečných hodnot materiálů je třeba dodat, že pro plášťový materiál musí být osa vzorku kovu pro zkoušku pevnosti v pravém úhlu (kolmá) ke směru válcování. Trvalé prodloužení při přetržení musí být měřeno na zkušebních vzorcích v pravoúhlých příčných řezech v souladu s ISO 6892:1998 používající 50 mm měrné délky.
      1. 6.7.2.4 Minimální tloušťka stěny
        1. 6.7.2.4.1 Minimální tloušťka stěny musí být větší než tloušťka stanovená takto:

          (a) Minimální tloušťka stěny stanovená podle požadavků odstavců 6.7.2.4.2 až 6.7.2.4.10;

          (b) Minimální tloušťka stěny stanovená podle uznávaných předpisů pro tlakové nádoby včetně požadavků v pododdíle 6.7.2.3; a

          (c) Minimální tloušťka stěny stanovená v příslušném pokynu pro přemístitelné cisterny uvedeném ve sloupci (10) tabulky A kapitoly 3.2 a popsaném v odstavci 4.2.5.2.6 nebo stanovená podle zvláštního ustanovení pro přemístitelné cisterny uvedeného ve sloupci (11) tabulky A kapitoly 3.2 a popsaného v pododdíle 4.2.5.3.

        1. 6.7.2.4.2 Cylindrické části, konce (dna) a kryty vík průlezu o průměru do 1,8 m musí mít tloušťku nejméně 5 mm v referenční oceli nebo rovnocennou tloušťku použitého kovu. Nádrže o průměru větším než 1,8 m musí mít tloušťku nejméně 6 mm v referenční oceli nebo rovnocennou tloušťku použitého kovu kromě toho, že pro práškové a zrnité tuhé látky obalové skupiny II nebo III může být požadavek na minimální tloušťku snížen na nejméně 5 mm tloušťky v referenční oceli nebo rovnocennou tloušťku použitého kovu.
        2. 6.7.2.4.3 Pokud je provedena dodatečná ochrana nádrže proti poškození, přemístitelné cisterny se zkušebními tlaky menšími než 2,65 baru mohou mít minimální tloušťku stěny zmenšenou úměrně k provedené ochraně schválenou příslušným orgánem. Avšak nádrže o průměru nejvýše 1,8 m nesmějí mít tloušťku menší než 3 mm v referenční oceli nebo rovnocennou tloušťku použitého kovu. Nádrže o průměru větším než 1,8 m nesmějí mít tloušťku menší než 4 mm v referenční oceli nebo rovnocennou tloušťku použitého kovu.
        3. 6.7.2.4.4 Cylindrické části, konce (dna) a kryty vík průlezu nesmějí mít tloušťku menší než 3 mm bez ohledu na materiál konstrukce.
        4. 6.7.2.4.5 Dodatečná ochrana uvedená v odstavci 6.7.2.4.3 může být provedena celkovou vnější konstrukční ochranou, jako vhodnou ”sendvičovou” konstrukcí s vnější ochranou (pláštěm) upevněnou k nádrži, konstrukcí dvojité stěny nebo uzavřením nádrže v kompletním rámu s podélnými a příčnými konstrukčními prvky.
        5. 6.7.2.4.6 Rovnocenná tloušťka kovu jiná než předepsaná pro referenční ocel v odstavci 6.7.2.4.2 musí být stanovena podle tohoto vzorce:
          1. kde:

            e1 = požadovaná rovnocenná tloušťka (v mm) použitého kovu;

            e0 = minimální tloušťka referenční oceli (v mm) stanovená v příslušném pokynu pro přemístitelné cisterny uvedeném ve sloupci (10) tabulky A kapitoly 3.2 a popsaném v odstavci 4.2.5.2.6 nebo ve zvláštním ustanovení pro přemístitelné cisterny uvedeném ve sloupci (11) tabulky A kapitoly 3.2 a popsaném v pododdíle 4.2.5.3;

            Rm1 = minimální zaručená pevnost v tahu (v N/mm2) použitého kovu (viz odstavec 6.7.2.3.3)

            A1 = zaručené minimální prodloužení při přetržení (v %) použitého kovu podle národních nebo mezinárodních norem.

        1. 6.7.2.4.7 Pokud je v příslušném pokynu pro přemístitelné cisterny v odstavci 4.2.5.2.6 uvedena minimální tloušťka 8 mm nebo 10 mm, je třeba poznamenat, že tyto tloušťky jsou založeny na vlastnostech referenční oceli a průměru nádrže 1,80 m. Pokud je použit kov jiný než měkká ocel (viz pododdíl 6.7.2.1) nebo nádrž má průměr větší než 1,80 m, tloušťka musí být stanovena podle tohoto vzorce:
          1. kde:

            e1 = požadovaná rovnocenná tloušťka (v mm) použitého kovu;

            eo = minimální tloušťka (v mm) referenční oceli stanovené v příslušném pokynu pro přemístitelné cisterny uvedeném ve sloupci (10) tabulky A kapitoly 3.2 a popsaném v odstavci 4.2.5.2.6 nebo ve zvláštním ustanovení pro přemístitelné cisterny uvedeném ve sloupci (11) tabulky A kapitoly 3.2 a popsaném v pododdíle 4.2.5.3;

            d1 = průměr nádrže (v m), avšak nejméně 1,80 m;

            Rm1 = minimální zaručená pevnost v tahu (v N/mm2) použitého kovu (viz odstavec 6.7.2.3.3);

            A1 = zaručené minimální prodloužení při přetržení (v %) použitého kovu podle národních nebo mezinárodních norem.

        1. 6.7.2.4.8 V žádném případě nesmí být tloušťka stěny nádrže menší, než je předepsána v odstavcích 6.7.2.4.2, 6.7.2.4.3 a 6.7.2.4.4. Všechny části nádrže musí mít minimální tloušťku stanovenou v odstavcích 6.7.2.4.2 až 6.7.2.4.4. Tato tloušťka musí být výlučně bez jakéhokoli přídavku na korozi.
        2. 6.7.2.4.9 Pokud je použita měkká ocel (viz pododdíl 6.7.2.1), pro výpočet se nevyžaduje použití vzorce v odstavci 6.7.2.4.6.
        3. 6.7.2.4.10 V místech připojení konců (den) k cylindrické části nádrže nesmějí být žádné změny tloušťky.
      1. 6.7.2.5 Provozní výstroj
        1. 6.7.2.5.1 Provozní výstroj musí být uspořádána tak, aby byla chráněna proti nebezpečí utržení nebo poškození během přepravy a manipulace. Pokud spoj mezi rámem a nádrží dovoluje relativní pohyb mezi jednotlivými konstrukčními částmi, musí být výstroj upevněna tak, aby dovolovala takový pohyb bez nebezpečí poškození provozních částí. Vnější spojovací vyprazdňovací prvky (potrubí, uzavírací ventily), vnitřní uzavírací ventil a jeho sedlo musí být chráněny proti nebezpečí utržení působením vnějších sil (např. použitím pružných částí). Plnící a vyprazdňovací zařízení (včetně přírub nebo šroubových uzávěrů) a jakékoliv ochranné kryty musí umožňovat zajištění proti nežádoucímu otevření.
        2. 6.7.2.5.2 Všechny otvory nádrže určené pro plnění a vyprazdňování přemístitelné cisterny musí být vybaveny ručně ovládaným uzavíracím ventilem umístěným co nejblíže k nádrži, jak je to jen prakticky možné. Jiné otvory kromě otvorů pro odvětrání nebo odpouštění tlaku musí být vybaveny buď uzavíracím ventilem, nebo jinými vhodnými uzavíracími prostředky umístěnými co možno nejblíže k nádrži, jak je to prakticky možné.
        3. 6.7.2.5.3 Všechny přemístitelné cisterny musí být vybaveny průlezem s víkem nebo jinými kontrolními otvory vhodných rozměrů dovolujícími vnitřní kontrolu a přiměřený vstup pro údržbu a opravy vnitřku. Komorové přemístitelné cisterny musí mít víka průlezu nebo jiné kontrolní otvory pro každou komoru.
        4. 6.7.2.5.4 Vnější připojovací prvky musí být, pokud je to možné, seskupeny. Pro izolaci přemístitelných cisteren musí být vrchní spojovací prvky obkrouženy zásobníkem pro únik s vhodným odtokem.
        5. 6.7.2.5.5 Každé připojení na přemístitelné cisterně musí být zřetelně označeno s uvedením své funkce.
        6. 6.7.2.5.6 Každý uzavírací ventil nebo jiné uzavírací prostředky musí být konstruovány a vyrobeny na jmenovitý tlak nádrže MAWP a vyšší s ohledem na teploty očekávané během přepravy. Všechny uzavírací ventily se šroubovým spojem musí být uzavírány pravotočivým pohybem ručního kola. Pro ostatní ventily musí být poloha (otevřeno-zavřeno) a směr uzavírání zřetelně vyznačeny. Všechny uzavírací ventily musí být konstruovány tak, aby se zabránilo nežádoucímu otevření.
        7. 6.7.2.5.7 Pohyblivé části, jako jsou kryty, části uzávěrů atd., nesmějí být vyrobeny z nechráněné korozívní oceli, pokud mohou přijít do styku třením nebo dotykem s hliníkovými přemístitelnými cisternami určenými pro přepravu látek splňujících kritérium bodu vzplanutí třídy 3, včetně zahřátých látek přepravovaných při teplotě rovné nebo vyšší, než je jejich bod vzplanutí.
        8. 6.7.2.5.8 Potrubí musí být konstruováno, vyrobeno a instalováno tak, aby se zabránilo nebezpečí poškození působením tepelné roztaživosti a smršťování mechanických rázů a vibrací. Všechna potrubí musí být z vhodného kovového materiálu. Svařované spoje potrubí musí být používány všude, kde je to jen možné.
        9. 6.7.2.5.9 Spoje v měděném potrubí musí být spájeny nebo mít rovnocenně silné kovové spojení. Bod tavení pájecích materiálů nesmí být vyšší než 525 °C. Spoje nesmějí snižovat pevnost potrubí, což se může stát u šroubových spojů.
        10. 6.7.2.5.10 Průtržný tlak všech potrubí a spojovacích prvků potrubí nesmí být menší než nejvyšší čtyřnásobek MAWP nádrže nebo čtyřnásobek tlaku, kterému může být vystavena v provozu při činnosti čerpadla nebo jiného zařízení (kromě zařízení na vyrovnávání tlaku).
        11. 6.7.2.5.11 Tažné kovy smějí být používány při konstrukci ventilů a příslušenství.
        12. 6.7.2.5.12 Vytápěcí systém musí být zkonstruován nebo kontrolován tak, že látka nesmí dosáhnout teploty, při které tlak v cisterně překročí její MAWP nebo způsobí jiná rizika (např. nebezpečný tepelný rozklad).
        13. 6.7.2.5.13 Vytápěcí systém musí být zkonstruován nebo kontrolován tak, že energie pro vnitřní topné články nesmí být k dispozici, dokud nejsou topné články kompletně ponořeny. Teplota na povrchu topných článků pro vnitřní vytápěcí zařízení, nebo teplota na nádrži v případě vnějšího vytápěcího zařízení nesmí v žádném případě překročit 80 % teploty samovznícení (ve °C) přepravované látky.
        14. 6.7.2.5.14 Pokud je elektrický vytápěcí systém umístěn uvnitř cisterny, musí být vybaven přerušovačem zemnícího okruhu s odpojením při méně než 100 mA.
        15. 6.7.2.5.15 Elektrická spínací skříň připojená k cisterně nesmí mít přímé spojení s vnitřkem cisterny a musí poskytovat ochranu alespoň rovnocennou s typem IP 56 v souladu s IEC 144 nebo IEC 529.
      1. 6.7.2.6 Spodní otvory
        1. 6.7.2.6.1 Určité látky nesmějí být přepravovány v přemístitelných cisternách se spodními otvory. Pokud vhodný pokyn pro přemístitelné cisterny uvedený ve sloupci (10) tabulky A kapitoly 3.2 popsaný v odstavci 4.2.5.2.6 stanoví, že spodní otvory jsou zakázány, nesmějí být žádné otvory pod hladinou kapaliny v nádrži, pokud je plněna na svoje nejvyšší dovolené plnění. Pokud je existující otvor uzavřen, musí být opatřen deskou vnitřním a vnějším přivařením k nádrži.
        2. 6.7.2.6.2 Otvory spodního vyprazdňování přemístitelných cisteren přepravujících určité tuhé krystalizující nebo vysoce viskosní látky musí být vybaveny nejméně dvěma v sérii uspořádanými a vzájemně nezávislými uzavíracími zařízeními. Konstrukce zařízení musí být schválena příslušným orgánem nebo jím pověřenou organizací a musí zahrnovat:

          (a) Vnější uzavírací zařízení umístěné co možno nejblíže k nádrži, které je uspořádáno tak, že je zabráněno neúmyslnému otevření v důsledku nárazu nebo jiné neopatrné manipulace; a

          (b) Vodotěsný uzávěr na konci vyprazdňovacího potrubí, který může být uzavřen slepou přírubou nebo šroubovou čepičkou.

        1. 6.7.2.6.3 Každý vývod spodního vyprazdňování, kromě uvedených v odstavci 6.7.2.6.2, musí být vybaven třemi v sérii uspořádanými a vzájemně nezávislými uzavíracími zařízeními. Konstrukce zařízení musí být schválena příslušným orgánem nebo jím pověřenou organizací a musí zahrnovat:

          (a) Samouzavírací vnitřní uzavírací ventil v nádrži nebo v přivařené přírubě nebo jeho společné přírubě s tím, že:

          (i) Ovládací zařízení pro provoz ventilu je konstruováno tak, aby se zabránilo jakémukoli nežádoucímu otevření v důsledku nárazu nebo neúmyslného jednání;

          (ii) Ventil může být ovládán svrchu nebo zdola;

          (iii) Pokud je to možné, nastavení ventilu (otevřeno-zavřeno) musí být možno ověřit ze země;

          (iv) Kromě přemístitelných cisteren s vnitřním objemem nejvýše 1000 litrů, musí být možné uzavřít ventil z přístupné polohy přemístitelné cisterny, která je vzdálena od ventilu samého; a

          (v) Ventil musí zůstat provozuschopný v případě poškození vnějšího zařízení pro ovládání činnosti ventilu;

          (b) Vnější uzavírací ventil upevněný co možno nejblíže k nádrži;

          (c) Vodotěsný uzávěr na konci vyprazdňovacího potrubí, který může být uzavřen slepou přírubou nebo šroubovou čepičkou.

        1. 6.7.2.6.4 Pro podélnou nádrž může být vnitřní uzavírací ventil požadovaný v odstavci 6.7.2.6.3 (a) nahrazen dodatečným vnějším zavíracím ventilem. Výrobce musí splnit požadavky příslušného orgánu nebo jím pověřené organizace.
      1. 6.7.2.7 Bezpečnostní zařízení

        Všechny přemístitelné cisterny musí být vybaveny nejméně jedním zařízením pro vyrovnávání tlaku. Všechna bezpečnostní zařízení musí být konstruována, vyrobena a označena podle požadavků příslušného orgánu nebo jím pověřené organizace.

      1. 6.7.2.8 Zařízení pro vyrovnávání tlaku
        1. 6.7.2.8.1 Každá přemístitelná cisterna s vnitřním objemem nejméně 1900 litrů a každá nezávislá komora přemístitelné cisterny se stejným vnitřním objemem, musí být vybavena jedním nebo více zařízeními pro vyrovnávání tlaku pružinového typu s případným průtržným kotoučem nebo tavným prvkem a paralelně s pružinovým zařízením, pokud to není zakázáno viz odstavec 6.7.2.8.3 v příslušném pokynu pro přemístitelné cisterny v odstavci 4.2.5.2.6. Zařízení pro vyrovnávání tlaku musí mít dostatečnou kapacitu, aby zabránilo roztržení nádrže vlivem přetlaku nebo podtlaku způsobeného plněním, vyprazdňováním nebo zahříváním obsahu.
        2. 6.7.2.8.2 Zařízení pro vyrovnávání tlaku musí být konstruováno tak, aby se zabránilo vstupu cizích předmětů, úniku kapaliny a vývoji nebezpečného nadměrného tlaku.
        3. 6.7.2.8.3 Pokud je to požadováno pro určité látky příslušným pokynem pro přemístitelné cisterny uvedeným ve sloupci (10) tabulky A kapitoly 3.2 a popsaným v odstavci 4.2.5.2.6, musí mít přemístitelné cisterny zařízení pro vyrovnávání tlaku schválené příslušným orgánem. Pokud není přemístitelná cisterna vyhrazena pro přepravu jedné látky a vybavena schváleným zařízením pro vyrovnávání tlaku vyrobeným z materiálů snášenlivých s přepravovanou látkou, musí zařízení pro vyrovnávání tlaku obsahovat průtržný kotouč předcházející pružinovému zařízení pro vyrovnávání tlaku. Pokud je průtržný kotouč vložen do série s požadovaným zařízením pro vyrovnávání tlaku, prostor mezi průtržným kotoučem musí být vybaven měřidlem tlaku nebo indikátorem protržení kotouče proděravění nebo úniku, který mohla způsobit špatná funkce systému pro vyrovnávání tlaku. Průtržný kotouč se musí protrhnout při tlaku o 10 % vyšším, než je počáteční vypouštěcí tlak zařízení pro vyrovnávání tlaku.
        4. 6.7.2.8.4 Každá přemístitelná cisterna s vnitřním objemem menším než 1900 litrů musí být vybavena zařízením pro vyrovnávání tlaku, kterým může být průtržný kotouč, pokud tento kotouč odpovídá požadavkům v odstavci 6.7.2.11.1. Pokud není použito pružinové zařízení pro vyrovnávání tlaku, průtržný kotouč musí být nastaven na protržení při jmenovitém tlaku rovném zkušebnímu tlaku. Kromě toho smějí být použity také tavné prvky podle odst. 6.7.2.10.1.
        5. 6.7.2.8.5 Pokud je nádrž vybavena pro tlakové vyprázdnění, musí být vstupní potrubí osazeno vhodným zařízením pro vyrovnávání tlaku nastaveným tak, aby pracovalo při tlaku nejvýše MAWP nádrže a uzavírací ventil byl umístěn co možno nejblíže k nádrži.
      1. 6.7.2.9 Nastavení zařízení pro vyrovnávání tlaku
        1. 6.7.2.9.1 Je třeba připomenout, že zařízení pro vyrovnávání tlaku musí pracovat pouze v podmínkách nadměrného zvýšení teploty, jelikož cisterna nepodléhá nadměrným změnám tlaku během normálních podmínek přepravy (viz odstavec 6.7.2.12.2).
        2. 6.7.2.9.2 Požadované zařízení pro vyrovnávání tlaku musí být nastaveno tak, aby začalo vypouštět při jmenovitém tlaku pěti šestin zkušebního tlaku pro nádrže mající zkušební tlak nejvýše 4,5 baru a 110 % dvou třetin zkušebního tlaku pro nádrže mající zkušební tlak větší než 4,5 baru. Po vypuštění se zařízení musí uzavřít tlakem nejvýše o 10 % nižším, než je otevírací tlak. Zařízení musí zůstat uzavřeno při všech nižších tlacích. Tento požadavek nezabraňuje použití tlaku zařízení pro vyrovnávání tlaku nebo kombinace zařízení pro vyrovnávaní přetlaku nebo podtlaku.
      1. 6.7.2.10 Tavné prvky
        1. 6.7.2.10.1 Tavné prvky musí fungovat při teplotě mezi 100 °C a 149 °C za podmínky, že tlak v nádrži při tavné teplotě nebude vyšší než zkušební tlak. Musí být umístěny na vrcholu nádrže s jejich vstupy ve výparném prostoru, a pokud jsou používány za účelem bezpečnosti přepravy, nesmějí být chráněny před vnějším teplem. Tavné prvky nesmějí být používány na přemístitelných cisternách se zkušebním tlakem, který překračuje 2,65 baru, pokud toto není stanoveno v kapitole 3.2 tabulka A sloupec 11 zvláštním ustanovením TP 36. Tavné prvky používané na přemístitelných cisternách určených pro přepravu zahřátých látek musí být konstruovány pro provoz při teplotě vyšší, než bude nejvyšší teplota očekávaná během přepravy a musí splňovat požadavky příslušného orgánu nebo jím pověřené organizace.
      1. 6.7.2.11 Průtržné kotouče
        1. 6.7.2.11.1 Průtržné kotouče, kromě uvedených v odstavci 6.7.2.8.3, musí být nastaveny na protržení při jmenovitém tlaku rovném zkušebnímu tlaku v celém rozsahu konstrukční teploty. Pokud jsou používány průtržné kotouče, musí být věnována zvláštní pozornost požadavkům v odstavcích 6.7.2.5.1 a 6.7.2.8.3.
        2. 6.7.2.11.2 Průtržné kotouče musí být vhodné pro podtlaky, které mohou vzniknout v přemístitelné cisterně.
      1. 6.7.2.12 Kapacita zařízení pro vyrovnávání tlaku
        1. 6.7.2.12.1 Pružinové zařízení pro vyrovnávání tlaku požadované v odstavci 6.7.2.8.1 musí mít příčný průtokový průřez rovnocenný otvoru o průměru 31,75 mm. Pokud je používáno podtlakové zařízení pro vyrovnávání tlaku, musí mít plochu průtokového průřezu nejméně 284 mm2.
        2. 6.7.2.12.2 Kombinovaná dodávková kapacita systému pro vyrovnávání tlaku (s přihlédnutím ke sníženému průtoku, pokud je přemístitelná cisterna vybavena průtržným kotoučem předřazeným pružinovému zařízení pro vyrovnávání tlaku nebo pokud je pružinové zařízení pro vyrovnávání tlaku provedeno se zařízením pro ochranu před prošlehnutím plamene) za podmínky kompletního zvládnutí ohně přemístitelné cisterny musí být dostatečná omezit tlak v nádrži o 20 % nad tlak uvádějící v činnost zařízení pro vyrovnávání tlaku. Nouzové zařízení pro vyrovnávání tlaku může být použito pro dosažení předepsané vypouštěcí kapacity. Tato zařízení mohou být tavná, pružinová nebo průtržné kotouče nebo kombinace zařízení pružinových a průtržných kotoučů. Celková kapacita zařízení pro vyrovnávání tlaku musí být stanovena použitím vzorce v odstavci 6.7.2.12.2.1 nebo tabulky v odstavci 6.7.2.12.2.3.
          1. 6.7.2.12.2.1 Pro stanovení celkové požadované kapacity zařízení pro vyrovnávání tlaku, která musí být součtem individuálních kapacit všech spolupůsobících zařízení, musí být použit následující vzorec:
            1. kde:

              Q = minimální požadovaný stupeň v krychlových metrech vzduchu za sekundu (m3/s) za normálních podmínek: 1 bar a 0 °C (273 K);

              1. F = koeficient této hodnoty:

                pro neizolované nádrže F = 1;

                pro izolované nádrže F = U(649 - t)/13,6 avšak v žádném případě není menší než 0,25;

                1. kde:

                  U = koeficient prostupu tepla v kW.m-2.K-1 při 38 °C

                  t = skutečná teplota látky během plnění (ve °C); pokud tato teplota není známa, použije se t = 15 °C;

              Výše uvedená hodnota koeficientu F pro izolované nádrže může být použita, pokud izolace splňuje požadavky uvedené v odstavci 6.7.2.12.2.4;

              A = celková plocha vnějšího povrchu nádrže ve čtverečných metrech;

              Z = koeficient stlačitelnosti plynu za akumulační podmínky (pokud tento koeficient není znám, budiž Z = 1);

              T = absolutní teplota v Kelvinech (°C + 273) nad zařízením pro vyrovnávání tlaku za akumulační podmínky;

              L = utajené teplo výparnosti kapaliny, v kJ/kg, za akumulační podmínky;

              M = molekulární hmotnost vypouštěného plynu;

              C = konstanta odvozená z jednoho z následujících vzorců jako funkce poměru a specifických tepel:

              1. kde:

                Cp = specifické teplo při konstantním tlaku; a

                Cv = specifické teplo při konstantním objemu.

              1. Pokud k > 1:
              1. Pokud k = 1, nebo k není znám:

                kde e je matematická konstanta 2,7183

                1. C může být též převzata z následující tabulky:
                  POŽADAVKY NA KONSTRUKCI, VÝROBU, PROHLÍDKY A ZKOUŠKY PŘEMÍSTITELNÝCH CISTEREN A UN VÍCEČLÁNKOVÝCH KONTEJNERŮ NA PLYN (MEGC)
                  k C K C k C
                  1,00 0,607 1,26 0,660 1,52 0,704
                  1,02 0,611 1,28 0,664 1,54 0,707
                  1,04 0,615 1,30 0,667 1,56 0,710
                  1,06 0,620 1,32 0,671 1,58 0,713
                  1,08 0,624 1,34 0,674 1,60 0,716
                  1,10 0,628 1,36 0,678 1,62 0,719
                  1,12 0,633 1,38 0,681 1,64 0,722
                  1,14 0,637 1,40 0,685 1,66 0,725
                  1,16 0,641 1,42 0,688 1,68 0,728
                  1,18 0,645 1,44 0,691 1,70 0,731
                  1,20 0,649 1,46 0,695 2,00 0,770
                  1,22 0,652 1,48 0,698 2,20 0,793
                  1,24 0,656 1,50 0,701
          1. 6.7.2.12.2.2 Jako alternativa k výše uvedeným vzorcům, mohou mít nádrže konstruované pro přepravu kapalin rozměry svých zařízení pro vyrovnávání tlaků podle tabulky v odstavci 6.7.2.12.2.3. Tato tabulka počítá s hodnotou koeficientu izolace F = 1 a musí být upravena podobně, jako když je nádrž izolována.
            POŽADAVKY NA KONSTRUKCI, VÝROBU, PROHLÍDKY A ZKOUŠKY PŘEMÍSTITELNÝCH CISTEREN A UN VÍCEČLÁNKOVÝCH KONTEJNERŮ NA PLYN (MEGC)
            M = 86,7 T = 394 K
            L = 334, 94 kJ/kg C = 0,607
            Z = 1
          1. 6.7.2.12.2.3 Minimální nouzová ventilační kapacita Q, v krychlových metrech vzduchu za sekundu, při 1 baru a 0 °C (273 K).
            POŽADAVKY NA KONSTRUKCI, VÝROBU, PROHLÍDKY A ZKOUŠKY PŘEMÍSTITELNÝCH CISTEREN A UN VÍCEČLÁNKOVÝCH KONTEJNERŮ NA PLYN (MEGC)
            A
            Exponovaná plocha (čtvereční metry)            		 Q
            (Krychlové metry vzduchu za sekundu)            		 A
            Exponovaná plocha (čtvereční metry)            		 Q
            (Krychlové metry vzduchu za sekundu)
            2 0,230 37,5 2,539
            3 0,320 40 2,677
            4 0,405 42,5 2,814
            5 0,487 45 2,949
            6 0,565 47,5 3,082
            7 0,641 50 3,215
            8 0,715 52,5 3,346
            9 0,788 55 3,476
            10 0,859 57,5 3,605
            12 0,998 60 3,733
            14 1,132 62,5 3,860
            16 1,263 65 3,987
            18 1,391 67,5 4,112
            20 1,517 70 4,236
            22,5 1,670 75 4,483
            25 1,821 80 4,726
            27,5 1,969 85 4,967
            30 2,115 90 5,206
            32,5 2,258 95 5,442
            35 2,400 100 5,676
          1. 6.7.2.12.2.4 Izolační systémy používané za účelem snižování ventilační kapacity musí být schváleny příslušným orgánem nebo jím pověřenou organizací. Ve všech případech musí izolační systém schválený pro tento účel:

            (a) zůstat účinný při všech teplotách až do 649 °C; a

            (b) být chráněn pláštěm s bodem tavení 700 °C nebo vyšším.

      1. 6.7.2.13 Značení zařízení pro vyrovnávání tlaku
        1. 6.7.2.13.1 Každé zařízení pro vyrovnávání tlaku musí být zřetelně a trvale označeno těmito údaji:

          (a) Tlak (v barech nebo kPa) nebo teplota (ve °C), na které je nastaveno vypouštění;

          (b) Dovolená tolerance vypouštěcího tlaku pro pružinová zařízení pro vyrovnávání tlaku;

          (c) Referenční teplota odpovídající nastavenému tlaku pro průtržné kotouče;

          (d) Dovolená tolerance teploty pro tavné prvky;

          (e) Nastavená průtoková kapacita pružinových zařízení pro vyrovnávání tlaku, průtržných kotoučů nebo tavných prvků v normálních krychlových metrech vzduchu za sekundu (m3/s);

          (f) Příčný průtokový průřez pružinových zařízení pro vyrovnávání tlaku, průtržných kotoučů a tavných prvků v mm2.

          1. Pokud je to proveditelné, musí být uvedeny následující údaje:

          (g) Jméno výrobce a příslušné katalogové číslo zařízení pro vyrovnávání tlaku.

        1. 6.7.2.13.2 Nastavená průtoková kapacita označená na pružinových zařízeních pro vyrovnávání tlaku musí být stanovena podle ISO 4126-1: 2004 a ISO 4126-7:2004.
      1. 6.7.2.14 Spoje k zařízení pro vyrovnávání tlaku
        1. 6.7.2.14.1 Spoje k zařízení pro vyrovnávání tlaku musí být dostatečných rozměrů, aby umožnily neomezeně propustit požadované vypouštění do zařízení pro vyrovnávání tlaku. Žádný uzavírací ventil nesmí být vestavěn mezi nádrž a zařízení pro vyrovnávání tlaku, kromě zdvojeného zařízení pro údržbu nebo jiných důvodů a uzavíracích ventilů sloužících pro uzamčení otevřeného zařízení v provozu nebo uzavíracích ventilů vzájemně uzamčených tak, že alespoň jeden ze zdvojených je vždy v provozu. Nesmí být žádná překážka pro otevírání vedení k zařízení ventilačnímu nebo pro vyrovnávání tlaku, která by mohla omezit nebo uzavřít průtok z nádrže do tohoto zařízení. Otvory nebo potrubí od vyústění zařízení pro vyrovnávání tlaku, pokud jsou používány, musí vypouštět přebytečné páry nebo kapaliny do atmosféry za podmínek minimálního zpětného tlaku do zařízení pro vyrovnávání tlaku.
      1. 6.7.2.15 Umístění zařízení pro vyrovnávání tlaku
        1. 6.7.2.15.1 Každé vyústění zařízení pro vyrovnávání tlaku musí být umístěno na vrchol nádrže co nejblíže podélnému a příčnému středu nádrže, jak je to proveditelné. Všechna vyústění zařízení pro vyrovnávání tlaku musí být umístěna tak, aby za podmínek maximálního plnění byla ve výparném prostoru nádrže, a zařízení musí být tak uspořádáno, aby zajistilo neomezené vypouštění unikajících par. U hořlavých látek musí být unikající páry vyvedeny přímo ven z nádrže takovým způsobem, aby se nemohly dostat pod nádrž. Ochranná zařízení, která odklánějí proud par, jsou dovolena pouze tehdy, nezmenšují-li kapacitu zařízení pro vyrovnávání tlaku.
        2. 6.7.2.15.2 Uspořádání musí být provedena tak, aby zabránila přístupu nepovolaných osob k zařízení pro vyrovnávání tlaku a chránila tato zařízení před poškozením způsobeným převrácením přemístitelné cisterny.
      1. 6.7.2.16 Stavoznaky (měřicí zařízení)
        1. 6.7.2.16.1 Skleněné stavoznaky a měřidla vyrobená z křehkého materiálu, která jsou v přímém styku s obsahem nádrže, nesmějí být použity.
      1. 6.7.2.17 Podpěry, rámy, zvedací a spouštěcí vybavení přemístitelných cisteren
        1. 6.7.2.17.1 Přemístitelné cisterny musí být konstruovány a vyráběny s podpěrnou konstrukcí zajišťující jejich bezpečnou základnu během přepravy. Síly uvedené v odstavci 6.7.2.2.12 a koeficient bezpečnosti uvedený v odstavci 6.7.2.2.13 musí být zohledněny při konstrukci. Zarážky, rámy, podstavce nebo jiné podobné konstrukce jsou přípustné.
        2. 6.7.2.17.2 Kombinovaná namáhání způsobená konstrukční výstrojí přemístitelné cisterny (např. podstavce, rámy atd.) a zvedací a spouštěcí zařízení nesmějí způsobit nadměrné namáhání v jakékoli části nádrže. Stabilní zvedací a spouštěcí zařízení musí být namontováno na všech přemístitelných cisternách. Přednostně musí být upevněno na podpěry přemístitelné cisterny, avšak může být připevněno k výztužným deskám umístěným na nádrži v bodech jejich podpěr.
        3. 6.7.2.17.3 Při konstrukci podpěr a rámu se musí brát v úvahu účinky klimatické koroze.
        4. 6.7.2.17.4 Kapsy pro zvedací vidlice musí být uzavíratelné. Prostředky pro uzavření těchto kapes musí tvořit trvalou část rámu nebo musí být trvale připojeny k rámu. Jednokomorové přemístitelné cisterny o délce menší než 3,65 m, nemusí být vybaveny uzavíratelnými kapsami, pokud:

          (a) je nádrž včetně všech spojovacích prvků dobře chráněna proti úderům zvedacích vidlí; a

          (b) vzdálenost mezi středy kapes pro zvedací vidlice je nejméně polovina maximální délky přemístitelné cisterny.

        1. 6.7.2.17.5 Pokud nejsou přemístitelné cisterny během přepravy chráněny podle pododdílu 4.2.1.2, nádrže a provozní výstroj musí být chráněny proti poškození nádrže a provozní výstroje podélným nebo příčným nárazem nebo převrácením. Vnější spojovací prvky musí být chráněny tak, aby byl vyloučen únik obsahu nádrže při nárazu nebo převrácení přemístitelné cisterny na tyto spojovací prvky. Příklady takové ochrany:

          (a) Ochrana proti bočnímu nárazu, kterou mohou tvořit podélné výztuže chránící nádrž z obou stran na výškové úrovni jejího středu;

          (b) Ochrana přemístitelné cisterny proti převrácení, kterou mohou tvořit výztužné prstence nebo výztuže upevněné napříč rámu;

          (c) Ochrana proti nárazu zezadu, kterou může tvořit nárazník nebo rám;

          (d) Ochrana nádrže proti poškození nárazem nebo převrácením použitím rámu ISO podle ISO 1496-3:1995.

      1. 6.7.2.18 Schválení typu
        1. 6.7.2.18.1 Příslušný orgán nebo jím pověřená organizace vydává osvědčení o schválení typu pro jakoukoli novou konstrukci přemístitelné cisterny. Toto osvědčení ověřuje, že přemístitelná cisterna byla prohlédnuta tímto orgánem, je vhodná pro její zamýšlený účel a odpovídá požadavkům této kapitoly a přiměřeným ustanovením pro látky, uvedeným v kapitole 4.2 a v tabulce A kapitoly 3.2. Pokud jsou série přemístitelných cisteren vyráběny beze změny konstrukce, platí osvědčení pro celé série. Osvědčení musí obsahovat zkušební protokol prototypu, látky nebo skupiny látek dovolené přepravovat, materiály konstrukce nádrže a výstelky (pokud byl použit) a schvalovací číslo. Schvalovací číslo se skládá z rozlišovací značky nebo značky státu, na jehož území bylo schválení uděleno, vyznačené rozlišovací značkou používanou na vozidlech v mezinárodním silničním provozu2, a registračního čísla. V osvědčení musí být uvedena jakákoli alternativní ujednání podle pododdílu 6.7.1.2. Schválení konstrukce může sloužit pro schválení menších přemístitelných cisteren vyrobených z materiálů téhož druhu a tloušťky, stejnou výrobní technologií a s identickými podpěrami, rovnocennými uzávěry a dalším příslušenstvím.
        2. 6.7.2.18.2 Zkušební protokol schválení konstrukce typu musí obsahovat nejméně toto:

          (a) Výsledky zkoušky vhodného rámu uvedené v ISO 1496-3:1995;

          (b) Výsledky první prohlídky a zkoušky uvedené v odstavci 6.7.2.19.3;

          (c) Výsledky nárazové zkoušky uvedené v odstavci 6.7.2.19.1, je-li předepsána.

      1. 6.7.2.19 Prohlídky a zkoušky
        1. 6.7.2.19.1 Přemístitelné cisterny odpovídající definici kontejneru podle Mezinárodní úmluvy o bezpečnosti kontejnerů (KBK) z roku 1972 ve změněném znění, nesmějí být používány. Jejich použití je možné pouze tehdy, pokud se reprezentativní vzorek každého konstrukčního typu úspěšně ověří zkouškou dynamického nárazu podle Příručky zkoušek a kritérií, díl IV, odstavec 41.
        2. 6.7.2.19.2 Nádrž a součásti výstroje každé přemístitelné cisterny musí být prohlédnuty a zkoušeny před prvním uvedením do provozu (první prohlídka a zkouška) a potom v nejvýše pětiletých intervalech (periodická prohlídka a zkouška po pěti letech) s prohlídkou a zkouškou v polovině této doby (periodická prohlídka a zkouška po dvou a půl letech). Prohlídka a zkouška po dvou a půl letech může být provedena během tří měsíců před nebo po stanoveném datu. Mimořádná prohlídka a zkouška musí být provedena bez ohledu na datum poslední periodické prohlídky a zkoušky, pokud je to nezbytné podle odstavce 6.7.2.19.7.
        3. 6.7.2.19.3 První prohlídka a zkouška přemístitelné cisterny musí zahrnovat prohlídku konstrukčních charakteristik, vnitřní a vnější prohlídku přemístitelné cisterny a jejích spojovacích prvků vzhledem k látkám, které v ní mají být přepravovány, a tlakovou zkoušku. Před uvedením přemístitelné cisterny do provozu musí být též provedeny zkouška těsnosti a zkouška uspokojivého provozu celé provozní výstroje. Pokud byly nádrž a její spojovací prvky tlakově zkoušeny odděleně, musí být po jejich zkompletování podrobeny zkoušce těsnosti.
        4. 6.7.2.19.4 Periodická prohlídka a zkouška po pěti letech, musí zahrnovat vnitřní a vnější prohlídku a podle všeobecných ustanovení i hydraulickou tlakovou zkoušku. Pouze pro cisterny používané pro přepravu tuhých látek, jiných než toxických nebo žíravých látek, nezkapalňujících během přepravy, smí být hydraulická tlaková zkouška nahrazena vhodnou tlakovou zkouškou při 1,5 násobku MAWP, po schválení příslušného orgánu. Opláštění, tepelná izolace a potažení mohou být sejmuty pouze s ohledem na požadovaný rozsah spolehlivého zhodnocení charakteristik přemístitelné cisterny. Pokud nádrž a její výstroj byly zkoušeny odděleně, musí být po jejich zkompletování podrobeny zkoušce těsnosti.
        5. 6.7.2.19.5 Periodická prohlídka a zkouška v mezidobí po dvou a půl letech musí zahrnovat nejméně vnitřní a vnější prohlídku přemístitelné cisterny a jejích spojovacích prvků vzhledem k látkám, které v ní mají být přepravovány, zkoušku těsnosti a zkoušku uspokojivého provozu celé provozní výstroje. Opláštění, tepelná izolace a potažení mohou být sejmuty pouze s ohledem na požadovaný rozsah spolehlivého zhodnocení charakteristik přemístitelné cisterny. Pro přemístitelné cisterny určené pro přepravu jedné látky může být vnitřní prohlídka po dvou a půl letech vypuštěna nebo nahrazena jinou zkušební metodou nebo kontrolními postupy stanovenými příslušným orgánem nebo jím pověřenou organizací.
        6. 6.7.2.19.6 Přemístitelná cisterna nesmí být plněna a přistavována k přepravě po datu uplynutí platnosti poslední pětileté nebo dvou a půlleté periodické prohlídky a zkoušky, jak je požadováno v odstavci 6.7.2.19.2. Avšak přemístitelná cisterna naplněná před datem uplynutí platnosti poslední periodické prohlídky a zkoušky může být přepravována po dobu nepřesahující tři měsíce od uplynutí platnosti poslední periodické prohlídky a zkoušky. Kromě toho smí být přemístitelná cisterna přepravována po datu uplynutí platnosti poslední periodické prohlídky a zkoušky:

          (a) Po vyprázdnění, ale před vyčistěním, pro účely provedení příští požadované prohlídky a zkoušky před znovu naplněním; a

          (b) Pokud není jinak schváleno příslušným orgánem, pro období nepřekračující šest měsíců od data uplynutí platnosti poslední periodické prohlídky a zkoušky, aby bylo možno vrátit nebezpečné věci k jejich likvidaci nebo recyklaci. Odvolávka na tuto výjimku musí být uvedena v přepravním dokladu.

        1. 6.7.2.19.7 Mimořádná prohlídka a zkouška je nezbytná, pokud přemístitelná cisterna vykazuje zřetelně poškozené nebo zkorodované plochy nebo únik nebo jiné okolnosti, které ukazují nedostatky, jež by mohly ovlivnit celistvost přemístitelné cisterny. Rozsah mimořádné prohlídky a zkoušky musí záviset na rozsahu poškození a zhoršení stavu přemístitelné cisterny. Musí zahrnovat nejméně dvou a půlletou prohlídku a zkoušku podle odstavce 6.7.2.19.5.
        2. 6.7.2.19.8 Vnitřní a vnější prohlídky musí zajistit, že:

          (a) nádrž je prohlédnuta se zaměřením na promáčknutí, korozi nebo odření, záhyby, zkroucení, vady ve svarech nebo jiné okolnosti, včetně úniku, které by mohly způsobit, že nádrž není bezpečná pro přepravu. Pokud tato prohlídka vykazuje zmenšení tloušťky stěny, musí být tloušťka stěny ověřena vhodným měřením.

          (b) potrubí, ventily, ohřívací/chladící systém a těsnění jsou prohlédnuty se zaměřením na zkorodované plochy, závady a jiné okolnosti, včetně úniku, které by mohly způsobit, že přemístitelná cisterna není bezpečnou pro plnění, vyprazdňování nebo přepravu;

          (c) zařízení pro těsnění vík průlezu je provozuschopné, a že zde není žádný únik vík průlezu a těsnění;

          (d) chybějící nebo ztracené západky nebo šrouby na jakémkoli spojení příruby nebo slepé příruby jsou nahrazeny nebo utěsněny;

          (e) všechna pojistná zařízení a ventily jsou bez koroze, zkroucení a jakéhokoli poškození nebo vady, které by mohly zabránit jejich normální činnosti. Uzavírací zařízení a samočinné uzavírací ventily musí být uvedeny v činnost pro prokázání vlastní provozuschopnosti;

          (f) výstelky, jsou zkontrolovány podle kritérií uvedených jeho výrobcem;

          (g) požadované značky na přemístitelné cisterně jsou čitelné a v souladu s příslušnými požadavky; a

          (h) rám, podpěry a zařízení pro zdvih přemístitelné cisterny jsou v uspokojivém stavu.

        1. 6.7.2.19.9 Prohlídky a zkoušky v odstavci 6.7.2.19.1, 6.7.2.19.3, 6.7.2.19.4, 6.7.2.19.5 a 6.7.2.19.7 musí být provedeny znalcem nebo za účasti znalce schváleného příslušným orgánem nebo příslušným orgánem pověřenou organizací. Pokud je součástí prohlídky a zkoušky tlaková zkouška, musí být provedena zkušebním tlakem, který je vyznačen na štítku přemístitelné cisterny. Během tlakové zkoušky musí být přemístitelná cisterna kontrolována na jakýkoli únik z cisterny, potrubí nebo výstroje.
        2. 6.7.2.19.10 Ve všech případech, kdy je prováděno řezání, opalování nebo sváření na nádrži, musí být tyto práce schváleny příslušným orgánem nebo jím pověřenou organizací s ohledem na předpisy pro tlakové nádoby používané pro konstrukci nádrže. Tlaková zkouška musí být provedena navíc k původní tlakové zkoušce po ukončení těchto prací.
        3. 6.7.2.19.11 Pokud se objeví jakákoli nebezpečná okolnost, nesmí být přemístitelná cisterna vrácena do provozu, dokud nebyla opravena a zkouška není opakována s uspokojivým výsledkem.
      1. 6.7.2.20 Značení
        1. 6.7.2.20.1 Každá přemístitelná cisterna musí být vybavena nerezavějícím kovovým štítkem trvale upevněným na výrazném místě snadno přístupném pro kontrolu. Pokud z důvodů uspořádání přemístitelné cisterny nemůže být štítek trvale připevněn na těleso nádrže, musí být nádrž trvale označena nejméně údaji, požadovanými předpisy pro tlakové nádoby. Na štítku musí být vyznačeny vyražením nebo jinou podobnou metodou nejméně následující údaje:
          1. a) Informace o vlastníku

            (i) Registrační číslo vlastníka;

          1. b) Informace o výrobě

            (i) Země výroby;

            (ii) Rok výroby;

            (iii) Jméno nebo značka výrobce;

            (iv) Výrobní sériové číslo;

          1. c) Informace o schválení

            (i) Symbol Spojených národů pro obaly Obrázek;

            Tento znak nesmí být použit pro jiné účely než pro osvědčení, že obal, flexibilní kontejner pro volně ložené látky, přemístitelná cisterna nebo MEGC splňuje příslušné požadavky kapitoly 6.1, 6.2, 6.3, 6.5, 6.6, 6.7 nebo 6.11;

            (ii) Země schválení;

            (iii) Pověřená organizace pro schválení konstrukce;

            (iv) Číslo schválení konstrukčního typu;

            (v) Písmena „AA“, pokud byl konstrukční typ schválen podle alternativního ujednání (viz pododdíl 6.7.1.2);

            (vi) Předpis pro tlakové nádoby, podle kterého byla nádrž konstruována;

          1. d) Tlaky

            (i) Nejvyšší dovolený provozní tlak (v barech nebo kPa (přetlak))3;

            (ii) Zkušební tlak (v barech nebo kPa (přetlak))3;

            (iii) Datum první tlakové zkoušky (měsíc a rok);

            (iv) Identifikační značka znalce první zkoušky;

            (v) Vnější výpočtový tlak4 (v barech nebo kPa (přetlak))3;

            (vi) Nejvyšší dovolený provozní tlak vyhřívacího nebo chladicího systému (v barech nebo kPa (přetlak))3;

          1. e) Teploty

            (i) Rozmezí konstrukční teploty (ve °C)3;

          1. f) Materiály

            (i) Materiál(y) nádrže a odvolávka(y) na normu(y) materiálu;

            (ii) Rovnocenná tloušťka pro referenční ocel (v mm)3;

            (iii) Materiál výstelky (pokud je použit);

          1. g) Objem

            (i) Objem nádrže naplněný vodou při 20 °C (v litrech)3;

            Tento údaj musí být doplněn symbolem „S“, je-li nádrž rozdělena peřejníky na oddíly o objemu nejvýše 7500 l;

            (ii) Objem jednotlivé komory naplněný vodou při 20 °C (v litrech)3. (pokud existuje u vícekomorových nádrží).

            Tento údaj musí být doplněn symbolem „S“, je-li komora rozdělena peřejníky na oddíly o objemu nejvýše 7500 l;

          1. h) Periodické zkoušky

            (i) Druh poslední provedené periodické zkoušky (2,5 roku, 5 let nebo mimořádná zkouška);

            (ii) Datum a typ poslední periodické zkoušky (měsíc a rok);

            (iii) Zkušební tlak (v barech nebo kPa (přetlak))3 poslední provedené periodické zkoušky (pokud je použita);

            (iv) Identifikační značka pověřeného místa, které provádělo nebo ověřilo poslední zkoušku;

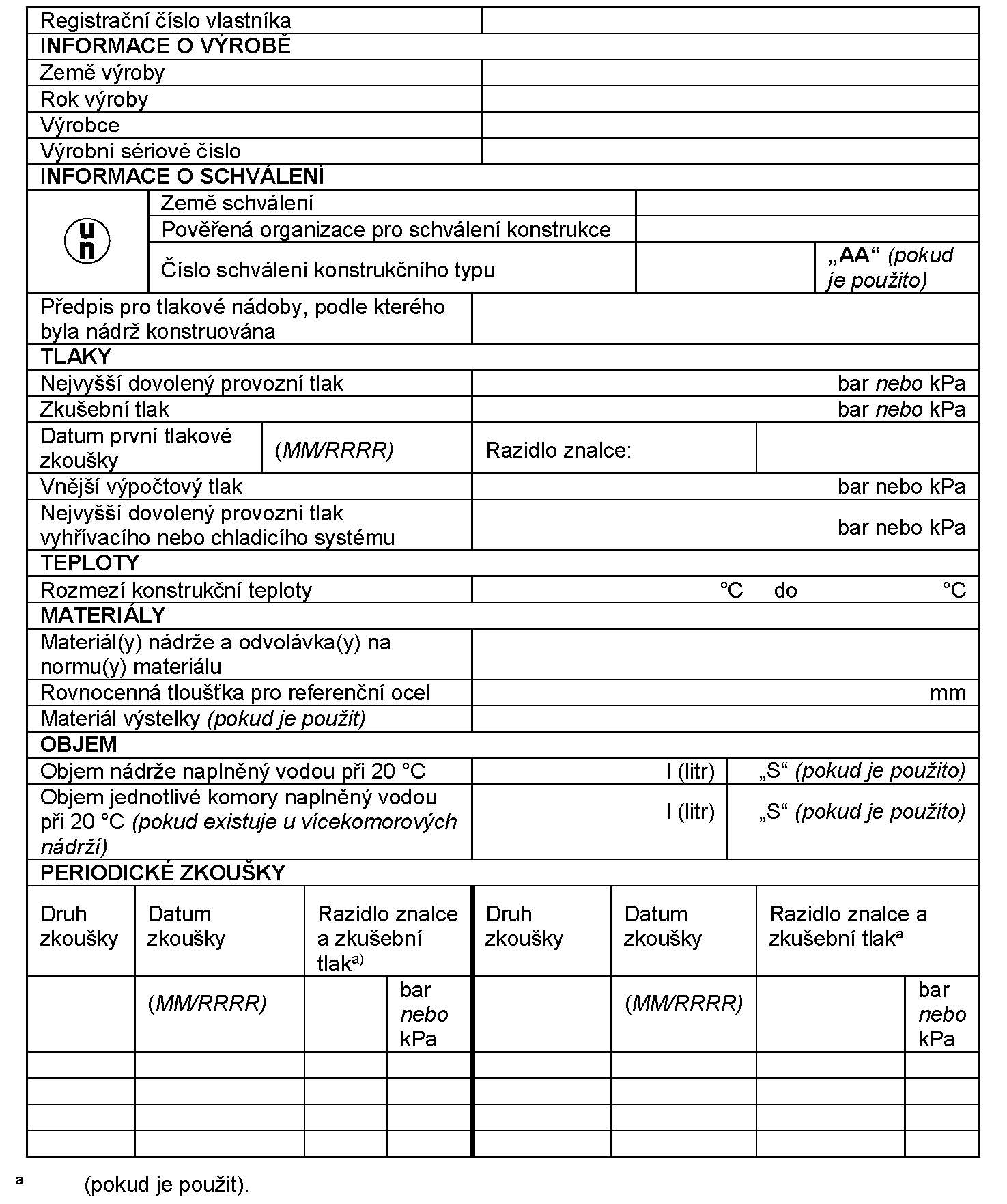

          Obrázek 6.7.2.20.1: Příklad značení štítkem

          Obrázek
        1. 6.7.2.20.2 Následující údaje musí být trvanlivě vyznačeny buď na přemístitelné cisterně samé, nebo na kovovém štítku pevně umístěném na přemístitelné cisterně:

          Jméno provozovatele

          Nejvyšší dovolená celková hmotnost (MPGM)_____________kg

          Vlastní hmotnost______________kg

          Pokyn pro přemístitelné cisterny podle odst. 4.2.5.2.6

        2. POZNÁMKA: Pro identifikaci přepravovaných látek, viz též část 5.
        1. 6.7.2.20.3 Jestliže je přemístitelná cisterna konstruována a schválena pro manipulaci na otevřeném moři, musí být na identifikačním štítku uvedena slova ”OFFSHORE PORTABLE TANK”.
    1. 6.7.3 Požadavky na konstrukci, výrobu, prohlídky a zkoušky přemístitelných cisteren určených pro přepravu nezchlazených zkapalněných plynů
    2. POZNÁMKA: Tyto požadavky se vztahují též na přemístitelné cisterny určené pro přepravu chemických látek pod tlakem (UN 3500, 3501, 3502, 3503, 3504 a 3505.)
      1. 6.7.3.1 Definice
        1. Pro účely tohoto oddílu se následujícími pojmy rozumí:

          Alternativní ujednání znamená schválení příslušným orgánem pro přemístitelnou cisternu nebo MEGC, které byly konstruovány, vyrobeny nebo zkoušeny podle technických požadavků nebo zkušebních metod jiných, než uvedených v této kapitole;

          Konstrukční referenční teplota znamená teplotu, při které je pro účely výpočtu MAWP stanovena tenze par obsahu. Konstrukční referenční teplota musí být nižší než kritická teplota nezchlazeného zkapalněného plynu nebo zkapalněného hnacího plynu chemických látek pod tlakem, určeného pro přepravu, aby bylo zajištěno, že plyn zůstane vždy zkapalněný. Tato hodnota je pro typ přemístitelné cisterny následující:

          (a) Nádrž o průměru 1,5 metru nebo menším: 65 °C;

          (b) Nádrž o průměru větším než 1,5 metru:

          (i) bez izolace nebo slunečního štítu: 60 °C;

          (ii) se slunečním štítem (viz odstavec 6.7.3.2.12): 55 °C; a

          (iii) s izolací (viz odstavec 6.7.3.2.12): 50 °C;

          Konstrukční rozmezí teplot pro nádrž musí být od - 40 °C do 50 °C pro nezchlazené zkapalněné plyny přepravované za normálních klimatických podmínek. Přísnější konstrukční teploty musí být uvažovány pro přemístitelné cisterny provozované v tvrdých klimatických podmínkách;

          Konstrukční výstroj znamená výztužné, upevňovací, ochranné a stabilizační prvky vně nádrže;

          Měkká ocel znamená ocel se zaručenou mezí pevností v tahu 360 N/mm2 až 440 N/mm2 a zaručeným nejmenším prodloužením při přetržení podle odstavce 6.7.3.3.3.3;

          Nádrž znamená část přemístitelné cisterny, která obsahuje nezchlazené zkapalněné plyny určené pro přepravu (vlastní cisterna), včetně otvorů a jejich uzávěrů, ale nezahrnuje provozní výstroj a konstrukční výstroj;

          Nejvyšší dovolená celková hmotnost (MPGM) znamená součet vlastní hmotnosti přemístitelné cisterny a nejvyšší dovolené užitečné hmotnosti;

          Nejvyšší dovolený provozní tlak (MAWP) znamená tlak, který nesmí být menší než nejvyšší z dále uvedených tlaků měřených na vrcholu nádrže v provozní poloze, avšak v žádném případě nesmí být nižší než 7 barů:

          (a) Nejvyšší dovolený efektivní přetlak v nádrži během plnění nebo vyprazdňování; nebo

          (b) Nejvyšší dovolený efektivní přetlak, pro který je nádrž konstruována, který musí být:

          (i) pro nezchlazený zkapalněný plyn uvedený v pokynu pro přemístitelné cisterny T 50 v odstavci 4.2.5.2.6, MAWP (v barech) uvedený v pokynu pro přemístitelné cisterny T 50 pro tento plyn;

          (ii) pro ostatní nezchlazené zkapalněné plyny nejméně součet:

          1. - absolutní tlak par (v barech) nezchlazeného zkapalněného plynu při konstrukční referenční teplotě, zmenšený o 1 bar; a
          2. - parciální tlak (v barech) vzduchu nebo jiných plynů ve volném prostoru stanoveném při konstrukční referenční teplotě a roztažnosti kapalné fáze a zvýšením střední teploty volně ložené látky tr - tf (tf = teplota plnění, obvykle 15 °C, tr = 50 °C nejvyšší střední teplota volně ložené látky);

          (iii) pro chemické látky pod tlakem MAWP (v barech) stanovený v pokynu pro přemístitelné cisterny T50 pro zkapalněnou část plynu hnacích plynů uvedených v T50 v 4.2.5.2.6;

          Plnicí hustota znamená průměrnou hmotnost nezchlazeného zkapalněného plynu na litr vnitřního objemu nádrže(kg/l). Plnicí hustota je uvedena v pokynu pro přemístitelné cisterny T 50 v odstavci 4.2.5.2.6;

          Provozní výstroj znamená měřicí přístroje a plnicí, vyprazdňovací, větrací, pojistná a tepelně izolační zařízení;

          Přemístitelná cisterna znamená multimodální cisternu s vnitřním objemem větším než 450 litrů používanou pro přepravu nezchlazených zkapalněných plynů třídy 2. Přemístitelná cisterna zahrnuje nádrž s provozní výstrojí a konstrukční výstrojí nezbytnými pro přepravu plynů. Přemístitelnou cisternu musí být možno plnit a vyprazdňovat bez sejmutí konstrukční výstroje. Musí mít stabilizační členy vně nádrže a musí ji být možno zvedat v naplněném stavu. Musí být především konstruována pro zdvih na silniční vozidlo, vůz, nebo námořní nebo vnitrozemská vodní plavidla a musí být vybavena zarážkami, úchyty nebo příslušenstvím umožňujícím mechanickou manipulaci. Silniční cisternová vozidla, cisternové vozy, nekovové cisterny a IBC, lahve na plyn a velké nádoby nejsou považovány za spadající do definice přemístitelných cisteren;

          Referenční ocel znamená ocel s mezí pevností v tahu 370 N/mm2 a prodloužením při přetržení 27 %;

          Výpočtový tlak znamená tlak používaný pro výpočty požadovaný schváleným technickým předpisem pro tlakové nádoby. Výpočtový tlak musí být vyšší než nejvyšší z dále uvedených tlaků:

          (a) Nejvyšší dovolený efektivní přetlak v nádrži během plnění nebo vyprazdňování; nebo

          (b) Součet:

          (i) nejvyššího efektivního přetlaku, na který je nádrž konstruována, jak je stanoveno pod písmenem (b) v definici MAWP (viz výše); a

          (ii) tlaku kapaliny stanoveného na základě statických sil uvedených v odstavci 6.7.3.2.9, avšak nejméně 0,35 baru;

          Zkouška těsnosti znamená zkoušku nádrže a její provozní výstroje používající plyn do vnitřního tlaku nejméně 25 % nejvyššího dovoleného provozního tlaku (MAWP);

          Zkušební tlak znamená nejvyšší přetlak ve vrcholu nádrže během tlakové zkoušky.

      1. 6.7.3.2 Všeobecné konstrukční a výrobní požadavky
        1. 6.7.3.2.1 Nádrže musí být zkonstruovány a vyrobeny podle požadavků předpisů pro tlakové nádoby uznávaných příslušným orgánem. Nádrže musí být vyrobeny z oceli vhodné pro tváření. Materiály musí v zásadě odpovídat národním nebo mezinárodním materiálovým normám. Pro svařované nádrže musí být použit pouze materiál, jehož svařitelnost byla plně prokázána. Svary musí být odborně provedeny a musí zaručovat úplnou bezpečnost. Pokud je to nezbytné z hlediska výrobního postupu nebo materiálů, nádrže musí být vhodně tepelně zpracovány pro zajištění přiměřené tuhosti ve svaru a v tepelně namáhaných zónách. Při volbě materiálu musí být vzato v úvahu rozmezí konstrukční teploty s přihlédnutím k nebezpečí křehkého lomu, namáhání korozívními trhlinami a odolnosti proti nárazu. Pokud je použita jemnozrnná ocel, zaručená mez průtažnosti nesmí být vyšší než 460 N/mm2 a zaručená hodnota meze pevnosti nejméně 725 N/mm2 podle materiálové specifikace. Materiály přemístitelné cisterny musí být vhodné pro klimatické podmínky, v nichž mohou být přepravovány.
        2. 6.7.3.2.2 Nádrže přemístitelných cisteren, spojovací prvky a potrubí musí být vyrobeny z materiálů, které jsou:

          (a) Značně imunní proti působení nezchlazených zkapalněných plynů; nebo

          (b) Přirozeně pasivní nebo neutralizované chemickou reakcí.

        1. 6.7.3.2.3 Těsnění musí být vyrobena z materiálů snášenlivých s nezchlazenými zkapalněnými plyny určenými k přepravě.
        2. 6.7.3.2.4 Musí se zabránit dotyku mezi různými kovy, který by mohl mít za následek poškození galvanickým účinkem.
        3. 6.7.3.2.5 Materiály přemístitelné cisterny, včetně jakýchkoli zařízení, těsnění a příslušenství nesmějí nepříznivě ovlivnit nezchlazené zkapalněné plyny určené k přepravě v přemístitelné cisterně.
        4. 6.7.3.2.6 Přemístitelné cisterny musí být konstruovány a vyrobeny s podporami pro bezpečnou základnu během přepravy a vhodnými zvedacími a spouštěcími upevňovacími prvky.
        5. 6.7.3.2.7 Přemístitelné cisterny musí být konstruovány tak, aby odolaly beze ztráty obsahu nejméně vnitřnímu tlaku způsobenému obsahem a statickým, dynamickým a tepelným zatížením během normálních podmínek manipulace a dopravy. Konstrukce musí prokázat, že byly zohledněny únavové účinky způsobené těmito opakovanými namáháními v průběhu očekávané životnosti přemístitelné cisterny.
        6. 6.7.3.2.8 Nádrže musí být konstruovány tak, aby odolaly vnějšímu tlaku nejméně 0,4 baru nad vnitřním tlakem bez trvalé deformace. Jestliže je nádrž vystavena značnému podtlaku před plněním nebo během vyprazdňování, musí být konstruována tak, aby odolala vnějšímu přetlaku nejméně 0,9 baru nad vnitřním tlakem, a musí být zkoušena při tomto tlaku.
        7. 6.7.3.2.9 Přemístitelné cisterny a jejich upevnění musí být schopny při nejvyšším dovoleném zatížení absorbovat následující jednotlivé statické síly:
