Platné znění

Vyhláška Ministerstva dopravy o schvalování technické způsobilosti a technických podmínkách provozu silničních vozidel na pozemních komunikacích

Příloha č. 4

k vyhlášce č. 102/1995 Sb.

SPOJOVÁNÍ VOZIDEL DO JÍZDNÍCH SOUPRAV Z HLEDISKA BRZDĚNÍ

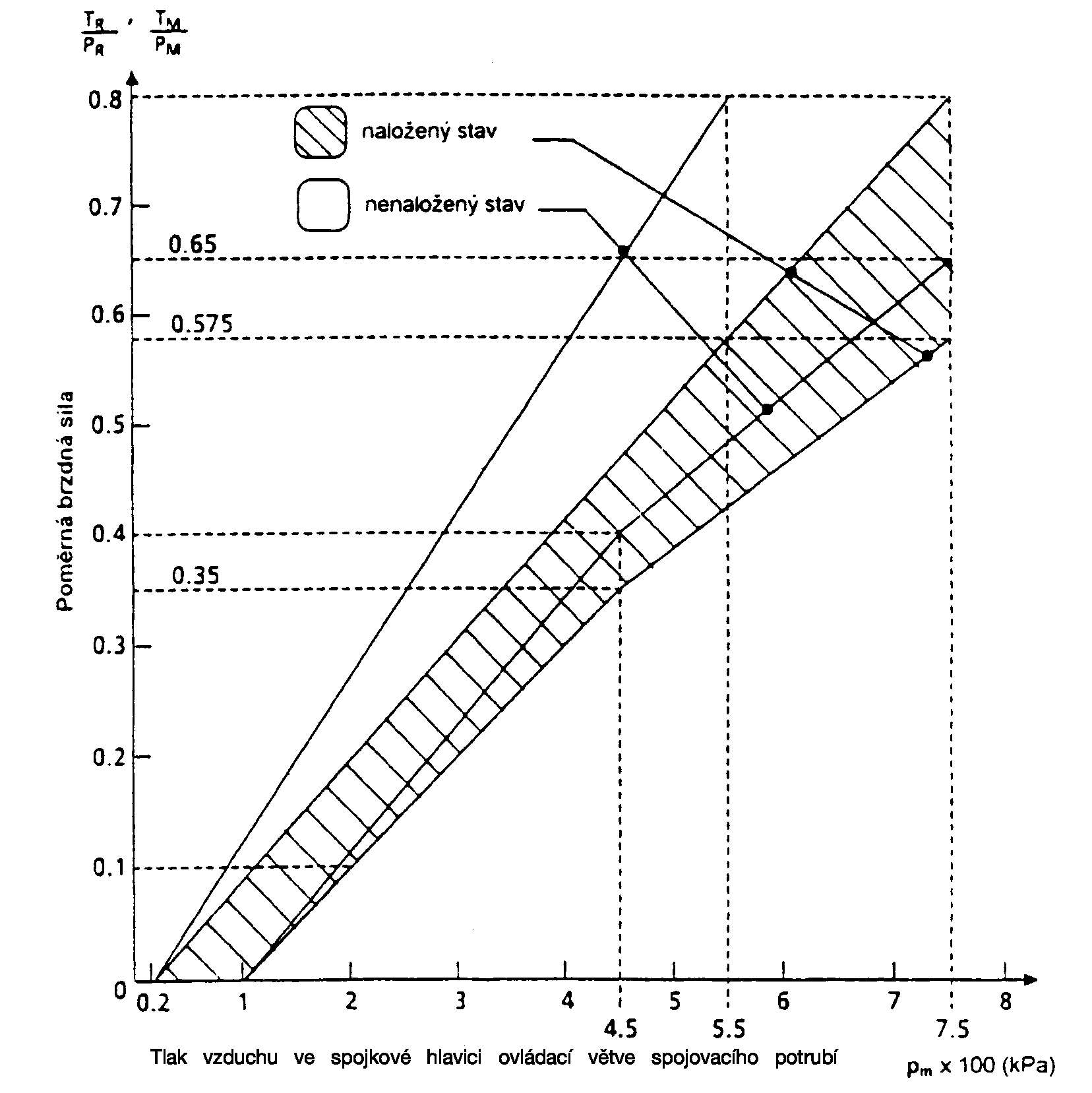

Diagram 1

TAŽNÁ VOZIDLA A PŘÍVĚSY

Obrázek
  • Poznámka:
    1. 1. Mezi hodnotami TM/PM = 0 a TM/PM = 0.1 nebo TR/PR = 0 a TR/PR = 0.1 nemusí být úměrnost mezi poměrnou brzdnou silou TM/PM nebo TR/PR a tlakem vzduchu v místě spojkové hlavice ovládací větve spojovacího potrubí.
    2. 2. Závislosti požadované diagramem se musí aplikovat úměrně pro stavy zatížení mezi naloženým a nenaloženým stavem a musí se dosáhnout automatickým způsobem.

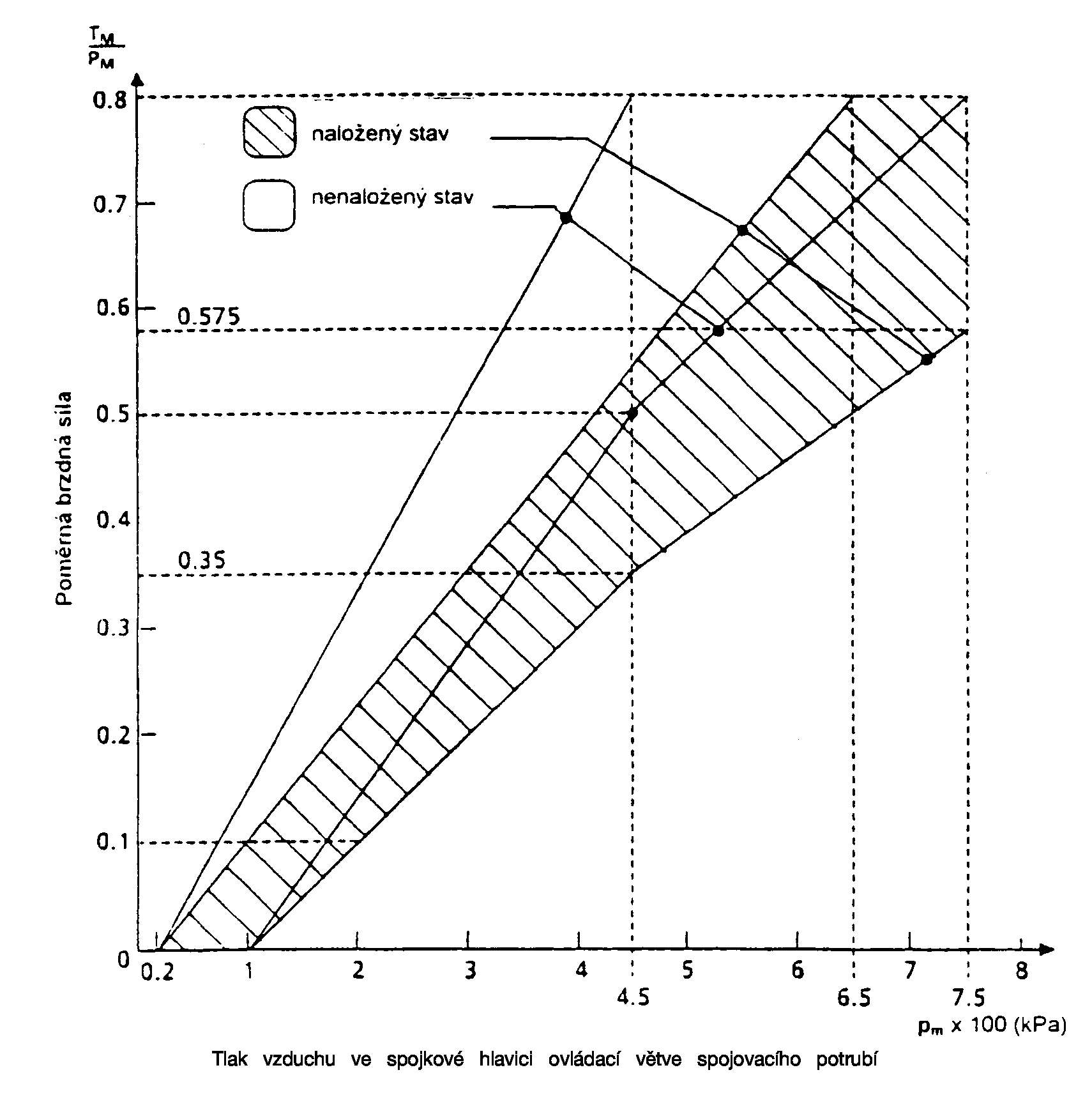

    • Diagram 2

    TAHAČE NÁVĚSŮ

    Obrázek
  • Poznámka:
    1. 1. Mezi hodnotami TM/PM= 0 a TM/PM= 0.1 není nutné, aby byla úměrnost mezi poměrnou brzdnou silou TM/PM a mezi tlakem vzduchu v místě spojkové hlavice ovládací větve spojovacího potrubí.
    2. 2. Závislosti požadované diagramem se musí aplikovat úměrně pro stavy zatížení vozidla mezi naloženým a nenaloženým stavem a musí se dosáhnout automatickým způsobem.

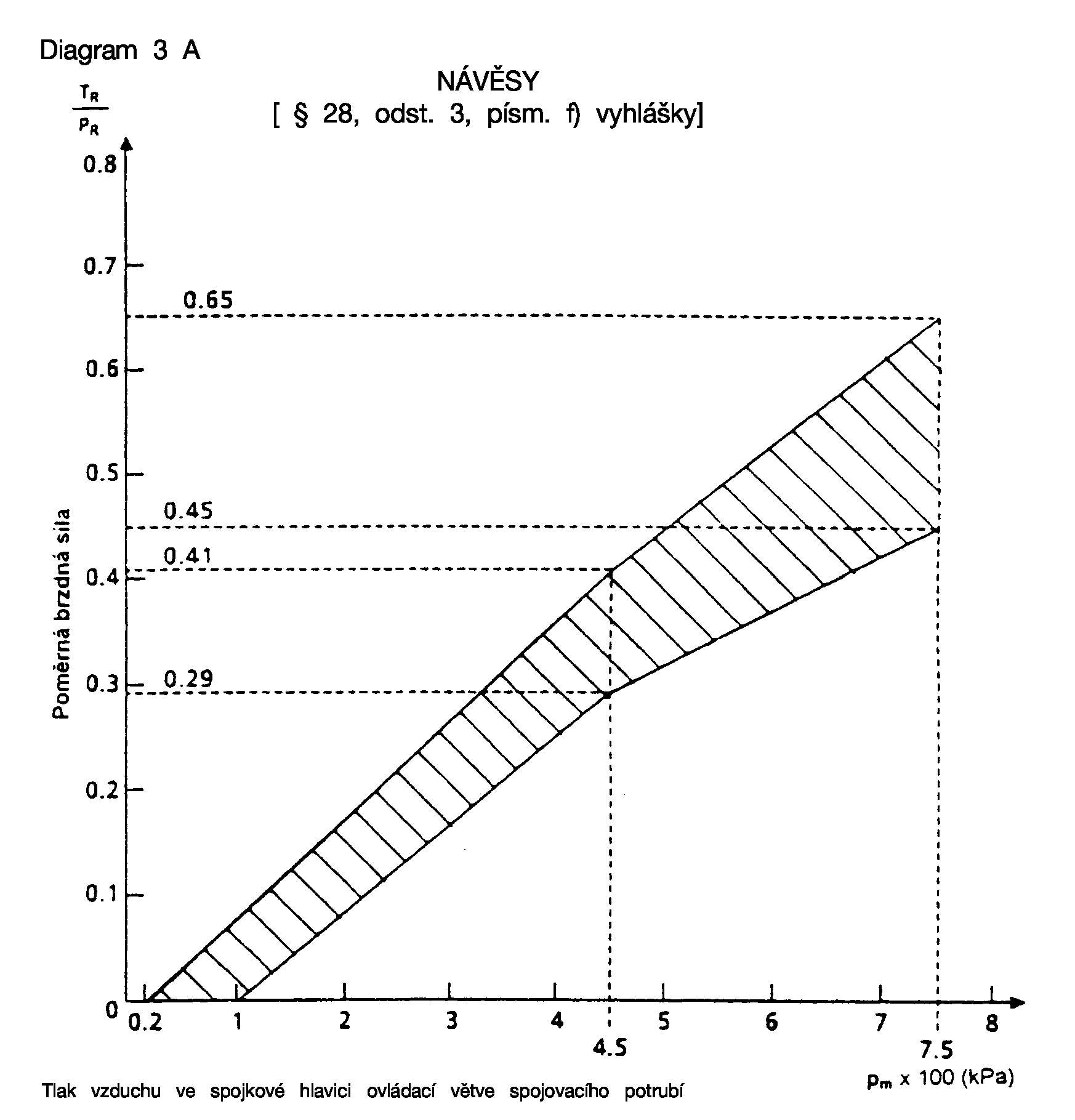

    • Diagram 3 A

    NÁVĚSY

    Obrázek
  • Poznámka:
    1. 1. Mezi hodnotami TR/PR = 0 a TR/PR = 0.1 není nutné, aby byla úměrnost mezi poměrnou brzdnou silou TR/PR a mezi tlakem v místě spojkové hlavice ovládací větve spojovacího potrubí.
    2. 2. Závislost mezi poměrnou brzdnou silou TR / PR a tlakem vzduchu pm v ovládací větvi spojovacího potrubí pro vozidlo v naloženém a nenaloženém stavu se určí takto:
      1. a) Součinitelé Kc (pro naložený stav) a Kv (pro nenaložený stav) se určí z diagramu 3 B,
      2. b) Pásmo pro vozidla v naloženém a nenaloženém stavu se sestrojí tak, že horní a dolní hranice šrafovaného pásma, znázorněného na diagramu 3 A, vynásobí určenými součiniteli Kc a Kv.

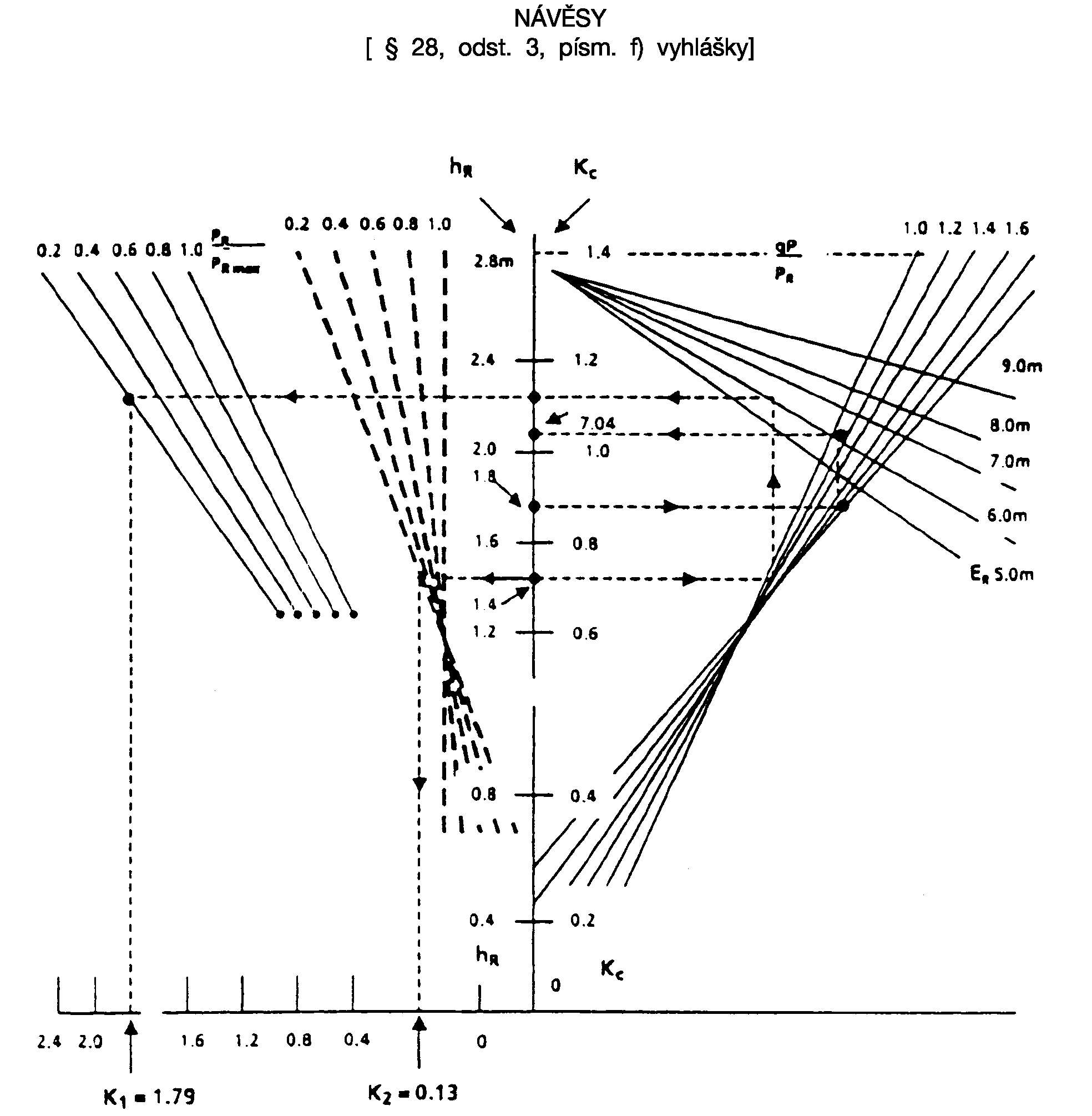

    • Diagram 3 B

    NÁVĚSY

    Obrázek
  • Poznámka:
    1. 1. Podrobnosti k tomuto diagramu a k předcházejícím diagramům obsahuje zvlášní předpis11).
    2. 2. Pro přesnější stanovení hodnot součinitelů Kc a Kv lze použít následujícího vztahu:
      1. kde:
      2. k = (hR - 1,2) (m)
      3. P = hmotnost návěsu (kg)
      4. PR = zatížení vozovky koly návěsu (N)
      5. PR max = PR při návěsu v naloženém stavu (N)
      6. hR = výška těžiště nad vozovkou (m)
      7. ER = rozvor mezi osou spojovacího čepu návěsu a osou náprav (případně středu více náprav) (m)

    • Příloha č. 5

    k vyhlášce č. 102/1995 Sb.

    PŘEHLED NÁZVŮ, DAT ÚČINNOSTI A APLIKACE JEDNOTNÝCH HOMOLOGAČNÍCH PŘEDPISŮ OSN EHK A POVĚŘENÝCH ZKUŠEBEN V ČR

    Příloha č. 5 PŘEHLED NÁZVŮ, DAT ÚČINNOSTI A APLIKACE JEDNOTNÝCH HOMOLOGAČNÍCH PŘEDPISŮ OSN EHK A POVĚŘENÝCH ZKUŠEBEN V ČR
    OSN
    EHK
    č.    		Homologační Předpis OSN EHK
    Jednotná ustanovení pro homologaci ...    		Účinnost 1.znění odČR aplikuje odPověřená
    homologační
    zkušebna
    1světlometů motorových vozidel s asymetrickým potkávacím a/nebo dálkovým světlem s žárovkami kategorie R208.08.196008.05.1961EZÚ
    2elektrických žárovek do světlometů s asymetrickým nebo potkávacím světlem nebo do obou08.08.196008.05.1961EZÚ
    3odrazek pro motorová vozidla a jejich přípojná vozidla01.11.196316.02.1964EZÚ
    4zařízení pro osvětlení zadní registračních tabulek mot. vozidel (s výjimkou motocyklů) a jejich příp. vozidel15.04.196417.06.1969EZÚ
    5světlometů "sealed beam" (SB) mot. vozidel s evropským potkávacím nebo dálkovým světlem nebo obou30.09.196715.04.1968EZÚ
    6směrových svítilen motorových vozidel a jejich přípojných vozidel15.10.196717.06.1969EZÚ
    7předních a zadních obrysových svítilen, brzdových svítilen a doplňkových obrysových svítilen mot. vozidel
    (s výjimkou motocyklů) a jejich přípojných vozidel    		15.10.196717.06.1969EZÚ
    8světlometů motorových vozidel s asymetrickým potkávacím nebo dálkovým světlem nebo obou,
    vybavených halogenovými žárovkami (žárovky H1, H2, H3, HB3, HB4 a/nebo H7)    		15.11.196717.06.1969EZÚ
    9tříkolových vozidel z hlediska hluku01.03.196901.03.1969ÚVMV
    10vozidel z hlediska radiového odrušení01.04.196915.07.1969ÚVMV
    11vozidel z hlediska zámků a závěsů dveří01.06.196914.04.1972ÚVMV
    12vozidel z hlediska ochrany řidiče proti mechanismu řízení v případě nárazu01.06.196914.04.1972ÚVMV
    13vozidel kategorií M, N a O z hlediska brzdění01.06.197018.09.1982ÚVMV
    14vozidel z hlediska kotevních míst bezpečnostních pásů v osobních vozidlech01.04.197014.04.1972ÚVMV
    15vozidel se zážehovým nebo vznětovým motorem z hlediska emisí plynných škodlivin motoru01.08.1970odstoupila 1992....
    16bezpečnostních pásů a zádržných systémů pro dospělé osoby v motorových vozidlech01.12.197014.04.1972ÚSMD
    17vozidel z hlediska sedadel, jejich úchytů a opěrek hlavy01.03.197014.04.1972ÚVMV
    18motorových vozidel z hlediska jejich ochrany proti neoprávněnému užití01.03.197014.04.1972ÚVMV
    19mlhových světlometů motorových vozidel01.03.197014.04.1972EZÚ
    20světlometů motorových vozidel s asymetrickým potkávacím nebo dálkovým světlem nebo obou,
    vybavených halogenovými žárovkami (žárovky H4)    		01.05.197114.04.1972EZÚ
    21vozidel z hlediska jejich vnitřních výčnělků01.12.197130.07.1972ÚVMV
    22ochranných přileb a jejich hledí pro řidiče a cestující na motocyklech a mopedech01.06.197226.05.1995ÚSMD
    23zpětných světlometů motorových vozidel a jejich přípojných vozidel01.12.197130.07.1972EZÚ
    24vznětových motorů z hlediska emise viditelných nečistot01.12.197109.12.1975ÚVMV
    25opěrek hlavy, které jsou anebo nejsou spojené se sedadly vozidla01.03.197209.12.1975ÚVMV
    26vozidel z hlediska jejich vnějších výčnělků01.07.197209.12.1975ÚVMV
    27výstražných trojúhelníků15.09.197226.05.1995EZÚ
    28zvukových výstražných zařízení a motorových vozidel z hlediska jejich zvukové signalizace15.01.197303.11.1985část I EZÚ
    část II ÚVMV
    29vozidel z hlediska ochrany cestujících v budce nákladního automobilu15.06.1974........
    30pneumatik motorových vozidel a jejich přípojných vozidel01.04.197526.09.1977IGTT
    31halogenových světlometů "sealed beam" (HSB) mot. vozidel s potkávacím nebo dálkovým světlem nebo obou01.05.1975........
    32vozidel z hlediska chování nosné konstrukce naraženého vozidla při nárazu zezadu01.07.197517.09.1976ÚVMV
    33vozidel z hlediska chování nosné konstrukce vozidla při jeho čelním nárazu01.07.197517.09.1976ÚVMV
    34vozidel z hlediska ochrany proti nebezpečí požáru01.07.197518.09.1982ÚVMV
    35vozidel z hlediska uspořádání nožních ovládacích orgánů10.11.197518.09.1982ÚVMV
    36autobusů z hlediska jejich celkové konstrukce01.03.197610.02.1992ÚVMV
    37žárovek k užití v homologovaných světlech motorových vozidel a jejich přípojných vozidel01.02.197811.11.1980EZÚ
    38zadních mlhových svítilen motorových vozidel a jejich přípojných vozidel01.08.197820.07.1981EZÚ
    39vozidel z hlediska jejich vybavení rychloměrem včetně jeho montáže20.11.197829.12.1981ÚVMV
    40motocyklů vybavených zážehovým motorem z hlediska emisí plynných škodlivin z motoru01.09.197918.09.1982ÚVMV
    41motocyklů z hlediska hluku01.06.198001.06.1980ÚVMV
    42vozidel z hlediska jejich předních a zadních nárazníků01.06.198018.09.1982ÚVMV
    43bezpečnostních skel a zasklívacích materiálů15.02.198112.09.1981ÚVMV
    44zádržných zařízení pro dětské cestující v motorových vozidlech01.02.198117.11.1982část I ÚSMD
    část II ÚVMV
    45čističů světlometů a motorových vozidel z hlediska čističů světlometů01.07.198103.11.1985část I EZÚ
    část II ÚVMV
    46zpětných zrcátek a automobilů z hlediska montáže zpětných zrcátek01.09.198118.09.1982ÚVMV
    47mopedů vybavených zážehovým motorem z hlediska emisí plynných škodlivin z motoru01.11.198118.09.1982ÚVMV
    48vozidel z hlediska montáže zařízení pro osvětlení a světelnou signalizaci01.01.198218.09.1982ÚVMV
    49vznětových motorů a vozidel vybavených vznětovými motory z hlediska emisí plynných škodlivin z motoru15.04.198215.04.1982ÚVMV
    50předních obrysových svítilen, zadních obrysových svítilen, brzdových svítilen,
    směrových svítilen a zařízení k osvětlení zadní registrační tabulky pro mopedy, motocykly a podobná vozidla    		01.06.198218.12.1983EZÚ
    51automobilů s nejméně čtyřmi koly z hlediska emisí jejich hluku15.07.198204.01.1983ÚVMV
    52nízkokapacitních autobusů z hlediska jejich celkové konstrukce01.11.198210.02.1992ÚVMV
    53motocyklů z hlediska montáže jejich zařízení pro osvětlení a světelnou signalizaci01.02.198330.07.1984ÚVMV
    54pneumatik užitkových vozidel a jejich přípojných vozidel01.03.198318.12.1983IGTT
    55mechanických spojovacích součástí souprav vozidel01.03.198303.11.1985ÚVMV
    56světlometů mopedů a shodně posuzovaných vozidel15.06.198318.12.1983EZÚ
    57světlometů motocyklů a shodně posuzovaných vozidel15.06.198318.12.1983EZÚ
    58zadních ochranných zařízení proti podjetí01.07.198303.11.1985ÚVMV
    59náhradních systémů tlumení hluku výfuku01.10.198318.10.1992ÚVMV
    60dvoukolových motocyklů a mopedů z hlediska řidičem ovládaných ovladačů, včetně identifikace ovladačů, sdělovačů a indikátorů01.07.198401.07.1984ÚVMV
    61nákladních automobilů z hlediska jejich vnějších výčnělků před zadním panelem kabiny15.07.198403.11.1985ÚVMV
    62motorových vozidel s řídítky z hlediska jejich ochrany proti neoprávněnému užívání01.09.198418.10.1992ÚVMV
    63mopedů z hlediska hluku15.08.198515.08.1985ÚVMV
    64vozidel, vybavených náhradními koly / pneumatikami pro dočasné užití01.10.198518.10.1992ÚVMV
    65zvláštních výstražných světel motorových vozidel15.06.198626.05.1995EZÚ
    66velkých autobusů z hlediska pevnosti jejich nosné konstrukce01.12.198626.05.1995ÚVMV
    67specifického vybavení motorových vozidel, užívajících ve svém pohonném systému zkapalněné ropné plyny01.06.198725.08.1991ÚVMV
    68motorových vozidel z hlediska maximální rychlosti01.05.1987........
    69desek zadního značení pomalých vozidel (konstrukčně) a jejich přípojných vozidel15.05.1987........
    70desek zadního značení těžkých a dlouhých vozidel15.05.1987........
    71zemědělských traktorů z hlediska pole výhledu řidiče01.08.198718.10.1992ÚVMV
    72světlometů motocyklů s asymetrickým potkávacím nebo dálkovým světlem, vybavených halogenovými žárovkami (HS1)15.02.1988........
    73nákladních automobilů, přívěsů a návěsů z hlediska jejich boční ochrany01.01.198809.06.1991ÚVMV
    74mopedů z hlediska montáže jejich zařízení pro osvětlení a světelnou signalizaci15.06.198815.06.1988ÚVMV
    75pneumatik motocyklů a mopedů01.04.198801.04.1988IGTT
    76světlometů mopedů s dálkovým a potkávacím světlem01.07.1988........
    77parkovacích svítilen motorových vozidel30.09.1988........
    78vozidel kategorie L z hlediska brzdění15.10.198801.01.1990ÚVMV
    79vozidel z hlediska systému řízení01.12.198809.06.1991ÚVMV
    80sedadel autobusů a autobusů z hlediska pevnosti sedadel a jejich ukotvení23.02.1989[1995]ÚVMV
    81zpětných zrcátek a homologaci motorových vozidel se dvěma koly
    s postranním přívěsným vozíkem nebo bez postranního přívěsného vozíku z hlediska montáže zpětných zrcátek na řídítka    		01.03.198918.11.1992ÚVMV
    82světlometů mopedů s halogenovými žárovkami (HS2)17.03.1989........
    83vozidel z hlediska emisí škodlivin dle požadavků na motorové palivo05.11.198910.08.1990ÚVMV
    84osobních automobilů se spalovacím motorem z hlediska měření spotřeby paliva15.07.199027.08.1991ÚVMV
    85spalovacích motorů, určených k pohonu automobilů kategorií M a N, z hlediska měření netto výkonu15.09.199027.08.1991ÚVMV
    86zemědělských a lesnických traktorů z hlediska montáže zařízení pro osvětlení a světelnou signalizaci01.08.199018.10.1992ÚVMV
    87denních svítilen motorových vozidel01.11.1990....
    ....
    88reflexních pneumatik pro dvoukolová vozidla10.04.1991........
    89vozidel z hlediska omezení jejich maximální rychlosti01.10.199226.05.1995ÚVMV
    90souprav náhradního brzdového obložení pro motorová vozidla a jejich přípojná vozidla01.11.199226.05.1995ÚVMV
    91bočních obrysových svítilen motorových vozidel a jejich přípojných vozidel15.10.199326.05.1995EZÚ
    92náhradních výfukových systémů pro motocykly01.11.1993........
    93zařízení proti podjetí zepředu27.02.1994........
    94vozidel z hlediska ochrany cestujících při čelním nárazu01.10.1995........
    95vozidel z hlediska ochrany cestujících při bočním nárazu........

    Názvy a adresy pověřených mezinárodních homologačních zkušeben v ČR:

    Obrázek

    Ústav pro výzkum motorových vozidel - Consulting, a.s.

    Lihovarská 12

    180 68 Praha 9

    Obrázek

    Ústav silniční a městské dopravy, a.s.

    Jánský vršek 11

    118 20 Praha 1

    Obrázek

    Elektrotechnický zkušební ústav

    Pod lisem 129

    171 02 Praha 7

    Obrázek

    Institut gumárenské technologie a testování, a.s.

    tř. Tomáše Bati 299

    764 22 Zlín 4 - Louky

    HOMOLOGACE VOZIDEL KATEGORIE M, N A O, JEJICH SOUČÁSTÍ A PŘÍSLUŠENSTVÍ

    Příloha č. 5 PŘEHLED NÁZVŮ, DAT ÚČINNOSTI A APLIKACE JEDNOTNÝCH HOMOLOGAČNÍCH PŘEDPISŮ OSN EHK A POVĚŘENÝCH ZKUŠEBEN V ČR HOMOLOGACE VOZIDEL KATEGORIE M, N A O, JEJICH SOUČÁSTÍ A PŘÍSLUŠENSTVÍ
    Předpis
    OSN EHK
    č.     		Předmět Zkušebna
    homol./
    pověřená     		Platí pro kategorie vozidel Pro info
    Směrnice
    EU/EHS
    M1M2M3N1N2N3O1O2O3O4
    1 Světlomety s dálk. a asym. potk. světlem EZÚ x x x x x x 76/761
    2 Žárovky pro světlomety dle EHK 1 EZÚ x x x x x x 76/761
    3 Odrazky EZÚ x x x x x x x x x x 76/757
    4 Svítilny pro osvětlení z. reg. tabulky EZÚ x x x x x x x x x x 76/760
    5 Světlomety "Sealed beam" EZÚ x x x x x x 76/761
    6 Směrovky EZÚ x x x x x x x x x x 76/759
    7 Svítilny obrysové a brzdové EZÚ x x x x x x x x x x 76/758
    8 Světlomety H1, H2, H3 EZÚ x x x x x x 76/761
    10 Odrušení vozidel se zážehovými motory ÚVMV x x x x x x 72/245
    11 Zámky a závěsy dveří ÚVMV x x x x x x x x x x 70/387
    12 Bezpečnostní mechanismus řízení ÚVMV x x 74/297
    13 Brzdění ÚVMV x x x x x x x x x x 71/320
    14 Kotevní úchyty bezpečnostních pásů ÚVMV x x x x x x 76/115
    16 Bezpečnostní pásy ÚSMD x x x x x x 77/541
    17 Pevnost sedadel ÚVMV x x x x x x 74/408
    17 Opěrky hlavy ÚVMV x x 78/932
    18 Zařízení proti zneužití vozidla EZÚ x x x x x x 74/ 61
    20 Světlomety H4 EZÚ x x x x x x 76/761
    21 Vnitřní výčnělky ve vozidlech ÚVMV x P P P P P 74/ 60
    23 Zpětné světlomety EZÚ x x x x x x x x x x 77/539
    24 Kouř vznětových motorů ÚVMV x x x x x x 72/306
    25 Opěrky hlavy ÚVMV x P P x P P 78/932
    26 Vnější výčnělky vozidel ÚVMV x P P P P P P P P P 74/483
    28 Zvuková výstražná zařízení ÚVMV x x x x x x 70/388
    29 Pevnost kabin nákl. automobilů ÚVMV x x
    30 Pneumatiky IGTT x x x x 92/ 23
    32 Náraz na vozidlo zezadu ÚVMV x
    33 Náraz na vozidlo zepředu ÚVMV x P
    34 Snížení rizika požáru ÚVMV x P P P P P
    35 Rozmístění nožních ovladačů ÚVMV x P P x P P
    36 Autobusy ÚVMV x x XX/X
    37 Žárovky pro homol. světlomety a svít. EZÚ x x x x x x x x x x 76/761
    38 Mlhovky zadní EZÚ x x x x x x x x x x 77/538
    39 Rychloměr (v EHS též zpětný chod) ÚVMV x x x x x x 75/443
    42 Přední a zadní nárazníky ÚVMV x
    43 Bezpečnostní skla ÚVMV x x x x x x x x x x 92/ 22
    46 Zpětná zrcátka, výhled dozadu ÚVMV x x x x x x 71/127
    48 Montáž světelné techniky na vozidlo ÚVMV x x x x x x x x x x 76/756
    49 Emise vznětových motorů ÚVMV x x x x x x 88/ 77
    51 Vnější hluk ÚVMV x x x x x x 70/157
    52 Malé autobusy ÚVMV x
    54 Pneumatiky IGTT x x x x x x 92/ 23
    58 Zadní ochrana proti podjetí ÚVMV x x x x 70/221
    59 Náhradní výfukové systémy ÚVMV x x x x x x 70/157
    61 Vnější výčnělky kabin ÚVMV x x x 92/114
    66 Pevnost karosérie autobusu ÚVMV x x
    67 Pohon zkapal. rop. plyny ÚVMV x x x x x x
    73 Boční ochrana ÚVMV x x x x 89/297
    77 Svítilny parkovací EZÚ x x x x x x 77/540
    79 Řízení vozidel ÚVMV x x x x x x x x x x 70/311
    83 Emise - M1, N1ÚVMV x x x x x x 70/220
    84 Spotřeba paliva M1, N1ÚVMV x x 80/1268
    85 Výkon motoru ÚVMV x x x x x x 80/1269
    89 Omez. rychlosti - montáž na vozidlo ÚVMV X X X 92/6
    89 Omez. rychlosti (N2, M3) > 10 t, N3ÚVMV X X X 92/24
    90 Náhradní brzdová obložení ÚVMV x x x x
    91 Boční obrys. svítilny (vozidla > 6 m) EZÚ x x x x x x x x x x
    93 Zařízení proti podjetí zepředu ÚVMV x x
    Palivové nádrže ÚVMV x x x x x x 70/221
    Místo pro zadní registr. tabulku ÚVMV x x x x x x x x x x 70/222
    Povinné štítky ÚVMV x x x x x x x x x x 76/114
    Úchyty pro odtažení vozidel ÚVMV x x x x x x 77/389
    Výhled dopředu ÚVMV x P P P P P 77/649
    Označení ovladačů ÚVMV x x x x x x 78/316
    Odmrazování /odmlžování ÚVMV x P P P P P 78/317
    Ostřik/stírání ÚVMV x P P P P P 78/318
    Vytápěcí soupravy ÚVMV x P P P P P 78/548
    Kryty kol ÚVMV x P P P P P P P P P 78/549
    Hmotnosti a rozměry (mimo M1) ÚVMV x x x x x x x x x 85/3
    Zařízení proti rozstřiku ÚVMV x x x x 91/226
    Hmotnosti a rozměry M1ÚVMV x 92/21
    Hořlavost materiálů interiérů vozidel ÚVMV x XX/X
    Tachograf (M3, N2, N3) > 7 t ÚVMV x x x 3821/85
    1. 1. Výklad tabulky
      1. a) x značí, ze Předpis OSN EHK nebo Směrnice EU/EHS se na daný typ plně vztahuje P značí přiměřenou aplikaci Předpisu/Směrnice,
      2. b) požadují se jednotlivé homologace dle Předpisů OSN EHK uvedených v seznamu,
      3. c) jednotlivými Předpisy OSN EHK ve výše uvedeném seznamu se rozumějí vždy Předpisy v jejich nejposlednějším znění. Pro termíny uplatňování změn platí ustanovení obsažená v příslušné změně. Pokud změna určitého Předpisu neobsahuje přechodná ustanovení, vstupuje poslední změna v platnost:
        1. - pro nové homologace od data platnosti změny,
        2. - pro uvedení vozidel do provozu po uplynutí jednoho roku ode dne vstupu změny v platnost,
      1. d) jednotlivými Směrnicemi EU/EHS ve výše uvedeném seznamu se rozumějí vždy základní Směrnice se všemi Směrnicemi, které ji upravují až do nejnovějšího data. V seznamu jsou, z důvodu přehlednosti a úprav Směrnic, k nimž může dojít po vydání vyhlášky, uvedeny jen základní Směrnice.
    1. 2. Pokud jsou na vozidle součásti a příslušenství, které nejsou mezi povinnými položkami v tabulce v odst. 1, musí takové součásti a příslušenství být homologovány dle Předpisů OSN EHK nebo Směrnic EU/EHS nebo schváleny dle Směrnic EU/EHS, které se týkají daného případu a které jsou uvedeny v následující tabulce.
    Příloha č. 5 PŘEHLED NÁZVŮ, DAT ÚČINNOSTI A APLIKACE JEDNOTNÝCH HOMOLOGAČNÍCH PŘEDPISŮ OSN EHK A POVĚŘENÝCH ZKUŠEBEN V ČR HOMOLOGACE VOZIDEL KATEGORIE M, N A O, JEJICH SOUČÁSTÍ A PŘÍSLUŠENSTVÍ
    Předpis
    OSN EHK
    č.     		Předmět Platí pro kategorie vozidel Pro info
    Směrnice
    EU/EHS
    M1M2M3N1N2N3O1O2O3O4
    19 Přední mlhovky x x x x x x 76/762
    44 Dětská zádržná zařízení x
    45 Zařízení pro čištění světlometů x x x x x x
    55 Zařízení pro mechanická spojení vozidel x x x x x x 94/20
    64 Náhradní kola pro dočasné užití x 92/23
    65 Zvláštní výstražná světla x x x x x x

    I zde platí ustanovení pod písm. a) až c) odstavce 1. této přílohy.

    HOMOLOGACE VOZIDEL KATEGORIE L, JEJICH SOUČÁSTÍ A PŘÍSLUŠENSTVÍ

    Příloha č. 5 PŘEHLED NÁZVŮ, DAT ÚČINNOSTI A APLIKACE JEDNOTNÝCH HOMOLOGAČNÍCH PŘEDPISŮ OSN EHK A POVĚŘENÝCH ZKUŠEBEN V ČR HOMOLOGACE VOZIDEL KATEGORIE M, N A O, JEJICH SOUČÁSTÍ A PŘÍSLUŠENSTVÍ HOMOLOGACE VOZIDEL KATEGORIE L, JEJICH SOUČÁSTÍ A PŘÍSLUŠENSTVÍ
    Předpis
    OSN EHK
    č.    		PředmětZkušebna
    homol./pověřená    		Platí proPro info
    Směrnice
    EU/EHS
    L1L2L3L4L5
    3OdrazkyEZÚxxxxx76/757
    6SměrovkyEZÚxxxxx76/759
    9Vnější hluk tříkolových vozidelÚVMVxXX/X
    10OdrušeníÚVMVxxxxx
    28Zvuková výstražná zařízeníEZÚxxxxx93/30
    37Žárovky pro hom. světlomety a svítilnyEZÚxxxxx76/761
    38Mlhovky zadníEZÚxxxxx77/538
    39RychloměrÚVMVxxxxx75/443
    40Plynné škodliviny motocyklůÚVMVxxxXX/X
    41Vnější hluk motocyklůÚVMVxxx78/1015
    47Plynné škodliviny mopedůÚVMVxxXX/X
    50Obrysová, brzdová světla, směrovky a osvětlení zadní registrační tabulkyEZÚxxxxxXX/X
    53Montáž zařízení pro osvětlení a světel. signalizaci motocyklůÚVMVxxx93/92
    56Světlomety mopedůEZÚxxXX/X
    57Světlomety motocyklůEZÚxxxXX/X
    60Ovladače, identifikace ovladačů, sdělovačů a indikátorůÚVMVxxxxx93/29
    62Zařízení proti zneužitíÚVMVxxxxx93/33
    63Vnější hluk mopedůÚVMVxxXX/X
    72Světlomety halog. HS1 motocyklůEZÚxxx
    74Montáž zařízení pro osvětlení a světel. signalizaci mopedůÚVMVxx93/92
    75Pneumatiky motocyklůIGTTxxxXX/X
    76Světlomety mopedůEZÚxxXX/X
    78BrzděníÚVMVxxxxx93/14
    81Zpětná zrcátkaÚVMVxxxxx80/780
    92Náhradní výfukové systémy motocyklůÚVMVx
    Hmotnosti a rozměry vozidelÚVMVxxxxx93/93
    Stojánky dvoukolových mot. vozidelÚVMVxx93/31
    Montáž zadní registrační tabulkyÚVMVxxxxx93/94
    Povinné štítky a značkyÚVMVxxxxx93/34
    Držadla spolujezdců na dvoukolových vozidlechÚVMVxx93/32
    Max. konstr. rychlost, moment a výkon motoruÚVMVxxxxxXX/X
    Opatření proti neoprávněnému seřizování motoruÚVMVxxxxxXX/X
    Palivová nádržÚVMVxxxxxXX/X
    Závěsná zařízení a jejich úchytyÚVMVxxxXX/X
    Vnější výčnělkyÚVMVxxxxxXX/X
    Okna, stírání a omývání, odmrazování a odmlžování tříkolových vozidel s karosériíÚVMVxxXX/X
    Kotevní úchyty bezpečnostních pásů tříkolových vozidel s karosériíÚVMVxxXX/X

    Požadují se jednotlivé homologace jak je uvedeno na straně 7.

    HOMOLOGACE VOZIDEL KATEGORIE T, JEJICH SOUČÁSTÍ A PŘÍSLUŠENSTVÍ

    Příloha č. 5 PŘEHLED NÁZVŮ, DAT ÚČINNOSTI A APLIKACE JEDNOTNÝCH HOMOLOGAČNÍCH PŘEDPISŮ OSN EHK A POVĚŘENÝCH ZKUŠEBEN V ČR HOMOLOGACE VOZIDEL KATEGORIE M, N A O, JEJICH SOUČÁSTÍ A PŘÍSLUŠENSTVÍ HOMOLOGACE VOZIDEL KATEGORIE L, JEJICH SOUČÁSTÍ A PŘÍSLUŠENSTVÍ HOMOLOGACE VOZIDEL KATEGORIE T, JEJICH SOUČÁSTÍ A PŘÍSLUŠENSTVÍ
    Předpis
    OSN EHK
    č.     		Předmět Zkušebna
    homol./ pověřená     		Pro info
    Směrnice
    EU/EHS
    71 Výhled z místa řidiče ÚVMV 74/347
    86 Montáž zařízení pro osvětlení a světel. signaliz. ÚVMV 78/933
    Určité části a charakteristiky traktorů ÚVMV 74/151
    Max. konstr. rychlost a plošiny pro náklad ÚVMV 74/152
    Zpětná zrcátka ÚVMV 74/346
    Systém řízení ÚVMV 75/321
    Odrušení traktorů se zážehovými motory ÚVMV 75/322
    Elektrické přípojky pro nářadí a přípojná vozidla EZÚ 75/323
    Brzdová zařízení a brzdění ÚVMV 76/432
    Sedadla spolujezdců ÚVMV 76/763
    Hluk působící na řidiče ÚVMV 77/311
    Ochranné rámy účinné při převrácení ÚVMV 77/536
    Emise škodlivin ze vznětových motorů ÚVMV 77/537
    Sedadlo řidiče ÚVMV 78/764
    1,2,3, 4,6,7,
    19,23, 38,77     		Jednotlivá zařízení pro osvětlení a světelnou signalizaci určená pro traktory EZÚ 79/532
    Zařízení pro spojení vozidel a pro jízdu dozadu ÚVMV 79/533
    Ochran. rámy účinné při převrácení (stat. zkoušky) ÚVMV 79/622
    Pracovní prostor, přístup k místu řidiče, dveře a okna traktorů ÚVMV 80/720
    Vývody pro odběr výkonu ÚVMV 86/297
    Ochranné rámy účinné při převrácení traktorů s úzkým rozchodem kol ÚVMV 86/298
    Instalace, umístění, ovládání a identif. ovladačů ÚVMV 86/415
    Ochranné rámy účinné při převrácení traktorů s úzkým rozchodem kol,
    umístěné před sedadlem řidiče     		ÚVMV 87/402
    Určité části a charakteristiky traktorů ÚVMV 89/173
    1. 1. Ve výše uvedeném seznamu Směrnice EU/EHS č. 74/151 “Určité části charakteristiky traktorů“ obsahuje ustanovení pro tyto předměty:
      1. - maximální hmotnost v zatíženém stavu,
      2. - umístění a montáž zadní tabulky státní poznávací značky,
      3. - palivové nádrže,
      4. - přídavná závaží,
      5. - zvuková signalizace,
      6. - vnější hluk a výfukový systém.

      Směrnice EU/EHS č. 89/173 “Určité části a charakteristiky traktorů“ obsahuje ustanovení pro tyto předměty:

      1. - rozměry a hmotnosti,
      2. - regulátory otáček,
      3. - krytí části pohonu,
      4. - výčnělky a kola,
      5. - ovládání brzd přípojných vozidel,
      6. - mechanická zařízení pro spojení s přípojnými vozidly,
      7. - čelní skla a ostatní okna,
      8. - umístění a montáž povinných štítků a označení.
    1. 2. Jednotlivé Předpisy OSN EHK nebo Směrnice EU/EHS, jejichž rozsah platnosti je omezen na určité druhy traktorů se užijí jen pro tyto druhy traktorů.
    2. 3. Jednotlivé homologace, příp. schválení dle Směrnic EU/EHS,) dle výše uvedeného seznamu, se požadují tak, jak je uvedeno v příloze 1, odst.1 písm. b) až d).

    NÁZVY DOPORUČENÝCH TECHNICKÝCH NOREM POUŽÍVANÝCH V ODKAZECH VYHLÁŠKY
