Vyhláška federálního ministerstva pro technický a investiční rozvoj o dokumentaci staveb

zrušený předpis

Schéma a dispoziční výkresy se zpracovávají jako upřesnění výkresů úvodního projektu.

  1. 1.10.3 Seznam strojů a zařízení
  2. 1.11 Ostatní zařízení
    1. (systém řízení, chlazení, zabezpečovací zařízení, požární signalizace, aktivní protikorozní ochrana podzemních zařízení apod.)
  1. 1.11.1 Technická zpráva

    Zpracovává se podle společných zásad.

  1. 1.11.2 Výkresy

    Zpracovávají se přiměřeně účelu.

  1. 1.11.3 Seznam strojů a zařízení
  1. 2. Inženýrské objekty
    1. 2.1 Stavebně technické řešení
      1. (komunikací, mostů, úprav prostranství a ostatních inženýrských objektů kromě vnějších světelných, silnoproudých a sdělovacích rozvodů)
    1. 2.1.1 Technická zpráva

      Zpracovává se podle společných zásad.

    1. 2.1.2 Podrobné statické a jiné výpočty a doplňující hydrotechnické výpočty; údaje pro zpracování dodavatelské dokumentace zatěžovacích zkoušek
    2. 2.1.3 Výkresy
      1. Zpracovávají se na základě podrobného měření terénu v místech tras a objektů
        1. – přehledná situace (v přiměřeném měřítku),
        2. – vytyčovací výkres s vyznačením vazby na body vytyčovací sítě,
        3. – podélný profil s vyznačením všech křížení a odbočení včetně prostupů pod komunikacemi a zpevněnými plochami,
        4. – vzorové příčné řezy v měřítku zpravidla 1:50,
        5. – příčné řezy v měřítku zpravidla 1:100 v potřebných vzdálenostech,
        6. – výkresy rozvozu hmot,
        7. – výkresy výkopových a výlomových prací,
        8. – výkresy propustků, opěrných nebo zárubních zdí, lávek, podchodů apod.,
        9. – výkresy složitých křižovatek, přípojek a odboček komunikací a podchodů dálkových vedení,
        10. – přehledné výkresy objektů, jejich půdorysy, řezy a pohledy (zpravidla v měřítku 1:100 nebo 1:50),
        11. – výkresy založení spodní stavby se schématickým zakreslením konstrukcí pro zakládání (pažení, rozepření rýh, jam, štětových stěn a jímek),
        12. – výkresy skladby prefabrikovaných konstrukcí,
        13. – výkresy nosných konstrukcí s vyznačením druhu a jakosti použitých hmot, výkresy tvaru a výztuže (kromě prefabrikátů),
        14. – výkresy podrobností (dilatací, ložisek, kotvení, izolace, odvodnění apod.),
        15. – kladečské výkresy a schémata s vyznačením tvarovek a armatur,
        16. – dopravní značení,
        17. – schéma zapojení zařízení aktivní, popřípadě společné ochrany.
    3. Poznámka: Pro inženýrské objekty,mající zčásti též charakter objektů (např. jímací objekty, čerpací stanice, čistírny odpadních vod apod.) se přiměřeně použije ustanovení části „1. Pozemní objekty“.
    1. 2.1.4 Seznam strojů a zařízení
    2. 2.2 Vnější světelné a silnoproudé rozvody
    3. 2.2.1 Technická zpráva

      Zpracovává se podle společných zásad a obsahuje dále výsledky výpočtů zkratových proudů, uzemnění, úbytků napětí, intenzity osvětlení.

    1. 2.2.2 Výkresy
      1. – jednopólové schéma vyjadřující elektrický rozvod; obsahuje vstupní stanici, hlavní a podružné rozvaděče, napájení jednotlivých zařízení, spotřebičů a svítidel s udáním proudových soustav a přenášených výkonů a zkratových poměrů,
      2. – jednopólové, popřípadě vícepólové schéma s označením typu a druhu zařízení, vystihující způsob napájení, zajištění, měření a ochran, členěné podle jednotlivých rozvaděčů nebo zařízení; pomocné obvody (např. ovládací, blokové), mohou být vyjádřeny pouze v řádkovém schématu,
      3. – schéma (např. řádkové) a popis vystihující způsob řízení, obsluhy, řešení vazby, blokování a dalších speciálních požadavků s vyznačením umístění přístrojů různých zařízení,
      4. – vyznačení intenzity osvětlení v jednotlivých prostorách (možno nahradit tabulkou),
      5. – dispozice zařízení se zakreslením rozvodu silnoproudu,
      6. – situační výkresy zakótovaných tras kabelových rozvodů s udáním rozměrů profilu kanálů, lávek apod., se souhrnným vyjádřením uložených kabelů a vodičů v trasách, v souladu se soupisem kabelů a vodičů,
      7. – vytyčovací výkres objektů a tras,
      8. – vzorové příčné řezy výkopů a uložení kabelů,
      9. – výkresy přechodů a křižování,
      10. – výkresy uzemňovací soustavy, obsahující schéma a dispozice uzemňovací sítě, jakož i uvedení počtu uzemňovacích jímek a zemničů i jejich provedení,
      11. – dispoziční umístění svítidel, stožárů a spotřebičů s udáním typů a výkonů.
    1. 2.2.3 Seznam zařízení; obsahuje též soupis kabelů a vodičů (tabulky s uvedením druhu, průřezů, délek, napětí a cílového označení).
    2. 2.3 Vnější sdělovací rozvody
    3. 2.3.1 Technická zpráva

      Zpracovává se podle společných zásad.

    1. 2.3.2 Výkresy
      1. – společné schéma všech vnějších sdělovacích rozvodů (z úvodního projektu), doplněné dimenzemi vodičů a uvedením délek jednotlivých kabelů,
      2. – situační a vytyčovací výkres objektů a tras,
      3. – vzorové příčné řezy výkopů a uložení kabelů,
      4. – výkresy přechodů a křižování a dále skříní a konstrukcí pro kabelové závěsy.
    1. 2.3.3 Seznam zařízení
    2. 2.4 Aktivní, popřípadě společná ochrana před korozí. Dokumentace se zpracovává v obdobné skladbě jako v úvodním projektu (v přílohy č. 9 části C bodu 2), avšak v odpovídající podrobnosti a s uvedením konečných údajů.
  1. 3. Strojně stavební dispozice se zpracovává jako doplněk dispozice strojů a zařízení (část B bod 1.1.2) v případech, kdy v této dispozici nelze vyjádřit v potřebných podrobnostech soulad technologické části se stavební částí a jejich návaznosti.

    Obsahuje vždy nezbytné výkresy detailů, potřebných k dostatečnému ověření souladu mezi stroji a zařízeními a jejich základy a souladu mezi stroji a zařízeními a stavební konstrukcí a jejich základy.

    Stroje a zařízení se kótují vzhledem k jejich umístění ve vztahu k základům a stavební konstrukci; ze stavební části se kótují hlavní rozměry konstrukcí a základů; kótování je provedeno v milimetrech.

  1. 4. Rozpočtová část

    Zpracovává se podle páté části vyhlášky.

  1. 5. Doklady o projednání podle § 58 odst. 2, popřípadě podle § 43 odst. 2, § 55 a § 62 odst. 2 vyhlášky.
  1. B. Prováděcí projekt provozního souboru

    Společné zásady

    1. a) Technické zprávy

      Zpracovávají se ve stejné skladbě jako v úvodním projektu. Zpřesňují a doplňují údaje úvodního projektu a zdůvodňují případné odchylky. Technické zprávy obsahují u dosud nevyráběných strojů a zařízení výsledek šetření o patentové a licenční nezávadnosti na podkladě prohlášení výrobce zařízení.

    1. b) Výpočty

      Zpracovávají se v souladu s příslušnými technickými normami a připojují se jako doklady ve dvou vyhotoveních.

    1. c) Výkresy

      Viz část A, „Společné zásady“, písm. c)

    1. 1.1 Výrobní (provozní) zařízení

      Prováděcí projekty jiných provozních souborů, jako jsou přípojná potrubí, napájecí rozvody, transformovny, spínací stanice, vzduchotechnická zařízení, systémy řízení výrobního procesu, se zpracovávají přiměřeně jako pro provozní soubory výrobního (provozního) zařízení.

    1. 1.1.1 Technická zpráva

      Zpracovává se podle společných zásad a dále obsahuje popis provedení ochranných a protiúrazových nátěrů, popřípadě značek pro jednotlivá média nebo skupiny strojů a zařízení; určení druhů konečných barev (se zřetelem na řešení interiéru).

    1. 1.1.2 Výkresy
      1. – dispozice strojů a zařízení (zpravidla v měřítku 1:100 nebo 1:50, potrubní uzly, ventilové skupiny, prostupy atd. se kreslí podle potřeby v měřítku větším); řeší konečné rozmístění a polohu strojů včetně strojů a zařízení pro manipulaci s materiálem (dopravníky, zdvihací stroje, vozíky, hydraulická dopravní zařízení), panelů, rozvaděčů, obsluhových plošin, potrubí, všech kabelových tras, ostatních vedení; kreslí se v půdorysech a ve všech řezech nutných k vyznačení úplného vzájemného souladu a propojení v rámci technologické části. Zakótují se celkové vnitřní rozměry a výšková poloha podlaží, základy strojů a zařízení, prostupy a montážní otvory; okna, dveře, plošiny, schodiště atd. se kótují podle potřeby. Jednotlivé stroje jsou dispozičně zakótovány výškově a půdorysně vzhledem k hlavním nosným prvkům stavební konstrukce nebo k vnitřním stěnám,
      2. – výkresy kovových konstrukcí, které jsou součástí výrobního zařízení, kreslí se obdobně jako výkresy příslušných konstrukcí uvedené v části A,
      3. – schémata podle specifických požadavků některých oborů (schéma manipulace s materiálem, dopravní schéma, tepelné schéma apod.),
      4. – vytyčovací výkres provozního souboru nebo jeho částí umístěných vně stavebního objektu, v němž je tento provozní soubor umístěn.
    1. 1.1.3 Seznam strojů a zařízení (včetně montáží)
      1. Obsahuje podrobnou specifikaci všech strojů a zařízení (včetně montáže), která je současně specifikací k odbytovému rozpočtu, v tomto uspořádání:
        1. – stroje a zařízení se uvádějí v členění na základní jednotky; u každé položky se uvádí pořadové číslo, číslo položky na výkresech, název, charakteristika a parametry (odkazy na typové podklady, platné normy, popřípadě odkaz na číslo výkresu stroje nebo zařízení), počet jednotek, hmotnost; provozně nevyzkoušené stroje a zařízení musí být jako takové označeny,
        2. – stroje a zařízení z dovozu se uvádějí odděleně,
        3. – kovové konstrukce, které jsou součástí technologického zařízení; uvádí se pořadové číslo, číslo položky na výkrese, název, popřípadě odkaz na výkres konstrukce, hmotnost,
        4. – potrubí včetně příslušenství a armatury v členění podle příslušnosti k technologickým strojům a zařízením v podrobnosti odpovídající způsobu zajišťování dodávky a montáže,
        5. – izolace podle jednotlivých druhů zařízení (strojů) s uvedením druhu a výměry a s rekapitulací pro celý provozní soubor podle jednotlivých druhů,
        6. – nátěry souhrnně pro celý provozní soubor a v členění podle druhu a s údajem výměr.
    1. 1.2 Systém řízení technologických procesů133)
    2. 1.2.1 Technická zpráva

      Zpracovává se podle společných zásad a obsahuje dále popis vývojových diagramů programů uvedených v odstavci 1.2.2.

    1. 1.2.2 Výkresy
      1. – schéma měřících míst pro informační a řídící systém; u složitých výrobních zařízení může schéma regulačních obvodů tvořit samostatnou část,
      2. – schémata výrobního zařízení se zakreslením čidel a přístrojů normalizovanými značkami a s označením čísel položek seznamu strojů a zařízení,
      3. – schéma samostatných obvodů s označením čísel položek seznamu strojů a zařízení (jen u speciálních případů),
      4. – vývojové diagramy programů,
      5. – výkresy přístrojových skříněk, desek, rozvaděčů (panelů), obsahující vnější rozměry, zvláštní požadavky (např. výřezy pro speciální přístroje), čísla položek seznamu strojů a zařízení, popřípadě též typy, rozsahy a pohledy,
      6. – schémata elektrických a neelektrických obvodů; vystihují zapojení jednotlivých prvků informačního a řídícího systému uvnitř i vně rozvaděčů, s uvedením druhů vodičů a s vyznačením napájecích připojení včetně celkového schématu napájení systému, jeho jištění, zemnění apod.,
      7. – schémata kombinovaných obvodů (např. elektropneumatických); kreslí se jako jedno společné schéma,
      8. – dispozice strojů a zařízení doplněná údaji o umístění odběrů, čidel a přístrojů kromě rozvaděčů s označením čísel položek seznamu strojů a zařízení, hlavních tras informačních a řídících obvodů s místy vyústění rozvodu vzduchu, vody, vývodu elektrické energie apod. včetně protipožárních opatření na kabelových trasách,
      9. – detaily styčných nebo upevňovacích bodů mezi informačním a řídícím zařízením, strojním zařízením a stavební konstrukcí, např. upevnění rozvaděčů, výkresy průchozích otvorů, čidel, odběrů, jímek, ukončení ovládaných orgánů s příslušnými připojovacími rozměry.
    2. Poznámka: Schémata jednotlivých obvodů (elektrických, neelektrických, kombinovaných) lze účelně slučovat.
    1. 1.2.3 Seznam strojů a zařízení (včetně montáže) Obsahuje specifikaci všech měřicích, signalizačních a řídících přístrojů a jejich příslušenství, rozdělených podle jednotlivých obvodů a specifikace rozvaděčů, desek, skříněk; souhrnný soupis impulsních a spojovacích trubek podle druhů a velikostí; u každé položky je uvedeno číslo položky, název a charakteristické údaje (shodně s objednávkou) podle potřeby (např. clona, regulační ventil), také protokol o výpočtu; údaje o umístění vzhledem k výrobnímu zařízení; odvolávka na zajištění úpravy výrobního zařízení pro montáž čidla nebo regulačního přístroje, s případným uvedením čísel výkresů; přístroje z dovozu se uvádějí odděleně; soupis programů uvedených v odstavci 1.2.2.
    2. 1.3 Provozní rozvod silnoproudu
    3. 1.3.1 Technická zpráva
      1. Zpracovává se podle společných zásad a dále obsahuje:
        1. – údaje, kde začíná a končí rozvod podle použitého členění,
        2. – výsledky výpočtů zkratových proudů, uzemnění, úbytku napětí a kompenzace účiníku,
        3. – zvláštní požadavky pro obsluhu a chod zařízení za všech provozních stavů a popis řešení blokování, ovládání, měření a signalizace.
    1. 1.3.2 Výkresy
      1. – jednopólové schéma vyjadřující elektrický rozvod v řešeném objektu; obsahuje vstupní stanici, hlavní a podružné rozvaděče; napájení jednotlivých zařízení, strojů nebo spotřebičů s udáním proudových soustav i přenášených výkonů a zkratových poměrů,
      2. – jednopólové, popřípadě vícepólové základní schéma s označením typu a druhu zařízení, vystihující způsob napájení, zajištění, měření a ochran, členěné podle jednotlivých rozvaděčů nebo zařízení; pomocné obvody (např. ovládací, blokové) mohou být vyjádřeny pouze v řádkovém schématu (v takovém případě se jednopólové, popřípadě vícepólové schéma u složitých zařízení doplňuje příslušně označenými odcházejícími vedeními pomocných obvodů),
      3. – schéma (např. řádkové) a popis vystihující způsob zařízení, obsluhy, řešení vazby, blokování a dalších speciálních požadavků s vyznačením přístrojů v různých zařízeních,
      4. – schéma rozvodů vystihující zapojení jednotlivých zařízení s označením druhu a průřezů kabelů a vodičů, vypracované s přihlédnutím k vnitřnímu zapojení spojových zařízení (schéma rozvodu může být nahrazeno vhodně upraveným soupisem kabelů a vodičů v technické zprávě),
      5. – dispozice strojů a zařízení se zakreslením rozvodu silnoproudu,
      6. – výkresy tras kabelových a pásových rozvodů, s udáním rozměrů profilů kanálů, lávek apod., se souhrnným vyjádřením uložených kabelů a vodičů v trasách v souladu se soupisem kabelů a vodičů,
      7. – výkresy uzemňovací sítě s uvedením počtu uzemňovacích jímek a zemničů a jejich provedení.
    1. 1.3.3 Seznam strojů a zařízení
      1. Obsahuje specifikaci v tomto uspořádání:
        1. – jednotlivé položky dodávek, tj. rozvaděče, skříňky, případně transformátory atd., s údaji obdobnými (pořadové číslo, číslo položky na výkresech atd.) jako v bodu 1.1.3,
        2. – soupis spotřebičů, silových kabelů a vodičů (tabulky s uvedením druhu, průřezů, délek, napětí a cílového označení ve shodě s výkresy); kabely pro dozor se uvádějí souhrnně.
    1. 1.4 Provozní potrubí
    2. 1.4.1 Technická zpráva
      1. Zpracovává se podle společných zásad a dále obsahuje:
        1. popis provedení ochranných nátěrů s určením druhu konečných barev, popřípadě značek pro jednotlivá média.
    1. 1.4.2 Výkresy
      1. – potrubní schéma, do něhož se zakreslují všechny stroje a zařízení obrysovými čarami nebo normalizovanými značkami podle jejich výškového uspořádání; potrubí se zpravidla označuje číslem větve, jmenovitou světlostí, znakem potrubní třídy, popřípadě znakem izolace; dále jsou vyznačeny všechny armatury a měřicí a řídicí přístroje normalizovanými značkami; ve schématu jsou vyznačeny styčné body potrubí s jinými provozními soubory,
      2. – jiná schémata podle potřeby (odvodnění, vytápění apod.),
      3. – dispozice s vyznačením a dispozičním okótováním potrubí včetně armatur, ohybů, spojů, návarků, kompenzačních členů, spádů apod.; dále pevných bodů a závěsů ovlivňujících stavební konstrukci; ostatní závěsy se vyznačují podle druhu a počtu bez kótování; izolace potrubí se vyznačuje vždy v řezech, v pohledech se kreslí pouze na úsecích souvisících s uzly, křižováním apod.
    1. 1.4.3 Seznam strojů a zařízení obsahuje
      1. – úplný rozpis všech potrubních větví, členěný podle druhu materiálu, Jt a Js s uvedením začátku a konce větve, druhu materiálu, dopravované látky, Jt, druhu těsnění, délky, vnějšího průměru, tloušťky stěny a veškerého příslušenství potrubní větve (ohybů, přírub, závěsů atd.); rekapitulaci za celý provozní soubor podle materiálu a druhu potrubí,
      2. – úplný rozpis armatur, rozdělený podle materiálu, druhu, Jt a Js s odvoláním na umístění armatur (potrubní větve, stroje, aparátu); rekapitulaci za celý provozní soubor,
      3. – kovové konstrukce, které jsou součástí potrubí; uvádí se pořadové číslo, číslo položky na výkresu, název, popřípadě odkaz na výkres konstrukce, hmotnost,
      4. – izolace, jejich druhy s údajem výměr,
      5. – nátěry, členění podle druhů s údajem výměr.
    1. 1.5 Údržba základních prostředků

      Dokumentace se zpracovává ve stejné skladbě jako v technologické části úvodního projektu, avšak s uvedením konečných údajů.

    1. 1.6 Aktivní, popřípadě společná ochrana před korozí

      Dokumentace se zpracovává v obdobné skladbě jako v úvodním projektu (příloha č. 9, část C, bod 2), avšak v odpovídající podrobnosti a s uvedením konečných údajů.

    1. 2. Rozpočtová část

      Zpracovává se podle páté části vyhlášky.

    1. 3. Doklady
      1. o projednání podle § 58 odst. 2, popř. podle § 43 odst. 2, § 55 a § 62 odst. 2.

PŘÍLOHA č. 12

VZORY TISKOPISŮ PRO SESTAVOVÁNÍ PROPOČTU, SOUHRNNÉHO ROZPOČTU A KONTROLNÍHO SESTAVENÍ ROZPOČTOVÝCH NÁKLADŮ A VYSVĚTLIVKY K NIM

  1. I. Vysvětlivky k tiskopisu č. 1
    1. 1. Skladba a forma tiskopisu je závazná a nesmí být měněna. Při zpracování celkových nákladů stavby na počítači může být použito výstupu z počítače za předpokladu, že obsah a struktura výstupu je shodná s tiskopisem č. 1.
    2. 2. Tiskopis se vyplňuje:
      1. a) při zpracování projektového úkolu jako propočet (A),
      2. b) při zpracování úvodního (jednostupňového) projektu jako souhrnný rozpočet (B),
      3. c) při výkonu autorského dozoru jako kontrolní sestavení rozpočtových nákladů (C), (§ 63 odst. 1 vyhlášky).
    1. 3. Všechny náklady se v tiskopisu uvádějí v tisících Kčs zaokrouhleně na celé tisíce bez desetinných míst.
    2. 4. Vyšrafovaná okénka v tiskopisu se nevyplňují; do součtu jednotlivých sloupců (ř. 33, sl. c až h) se započítávají pouze částky uvedené v silně orámovaných okénkách.
    3. 5. Sloupce c, d, e obsahují náklady zahrnované do plánu investiční výstavby. Do sloupce c se uvádějí rozpočtové náklady stavební části, do sloupce d se uvádějí rozpočtové náklady technologické části (§ 34 vyhlášky). Platí, že c + d = e.
    4. 6. Sloupec f obsahuje náklady zahrnované do základních prostředků; proti součtu sloupce e je rozšířen o náklady na projektové a průzkumné práce (hl. I) a jiné investice (hl. IX). V hlavách II až VIII platí, že e = f.
    5. 7. Sloupec g obsahuje náklady hrazené z investičních prostředků; proti součtu sloupce f je rozšířen o náklady hrazené z investičních prostředků, avšak nezahrnované do základních prostředků (hl. X).

      V hlavách I až IX platí, že f = g.

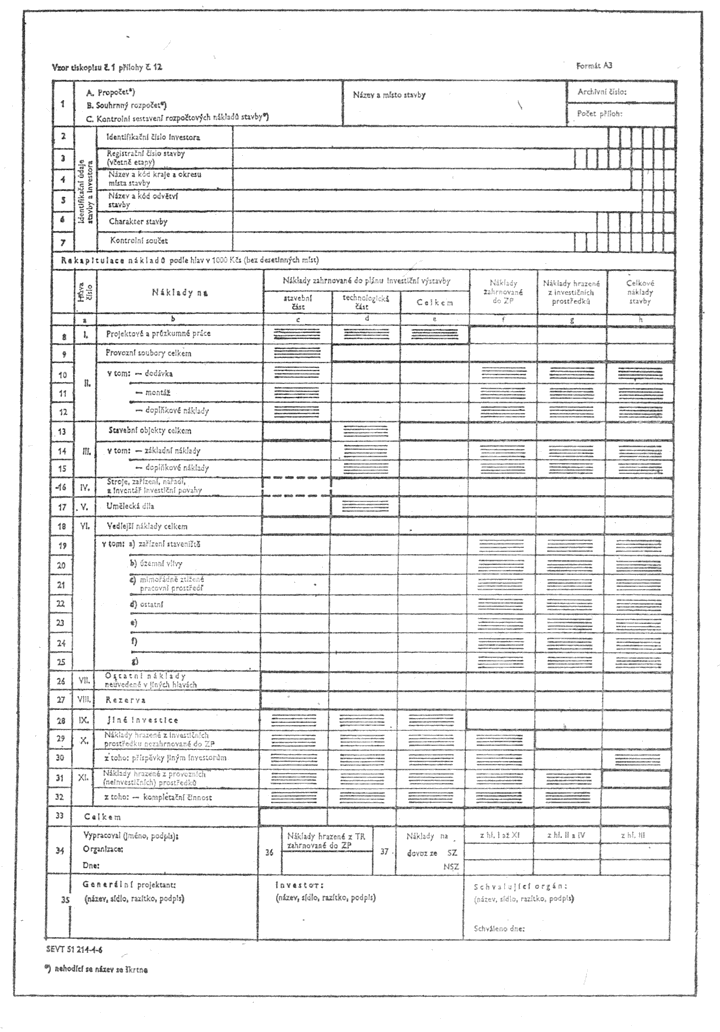

      Obrázek
    1. 8. Sloupec h obsahuje celkové náklady stavby. Proti součtu sloupce g zahrnuje navíc náklady na přípravu a zabezpečení výstavby hrazené z provozních (neinvestičních) prostředků (hl. IX). V hlavách I až X platí, že g = h.
    2. 9. Jednotlivé řádky tiskopisu se vyplňují takto:

      Řádek 1 – nehodící se názvy se škrtnou. Dále se uvede název a místo stavby shodně s uvedenými v registračním listu;137) u staveb o rozpočtových nákladech do 2 mil. Kčs se uvedou údaje shodně s uvedenými v přípravné dokumentaci. Archivním číslem se rozumí číslo, pod kterým je tiskopis archivován investorem (u propočtu) nebo generálním projektantem (souhrnný rozpočet, kontrolní sestavení rozpočtových nákladů stavby).

      Řádek 2 – uvede se identifikační číslo investora podle Jednotného číselníku organizací v ČSSR vydaného Federálním statistickým úřadem (údaj ve sl. A – číslo položky organizace Jednotného číselníku).

      Řádek 3 – uvede se registrační číslo stavby;137) u staveb o rozpočtových nákladech do 2 mil. Kčs se nevyplňuje.

      Řádek 4 – uvede se název kraje a okresu místa stavby; kód kraje a okresu se uvede podle výnosu Federálního statistického úřadu ze dne 9. června 1978 čj. 1793/78-032-918, kterým se upravuje číselné označování krajů a okresů v ČSSR (uveřejněn ve Zpravodaji ústředních statistických orgánů částka 7–8/1978).

      Řádek 5 – uvede se název a kód odvětví podle „Jednotné klasifikace odvětví národního hospodářství“ vydané vyhláškou Federálního statistického úřadu č. 113/1972 Sb. a na základě výnosu Federálního statistického úřadu ze dne 8. března 1979 čj. 876/79-032-331, jímž se mění a doplňuje Jednotná klasifikace odvětví národního hospodářství (uveřejněn ve Zpravodaji ústředních statistických orgánů částka 5/1979).

      Řádek 6 – charakter stavby se uvede buď jako nová stavba, modernizace nebo rekonstrukce.137)

      Řádek 7 – uvede se kontrolní součet číselných znaků z řádků 2 až 6.

      Řádek 8 – obsahuje náklady na projektové a průzkumné práce zahrnované do plánu projektových prací a hrazené z investičních prostředků.

      Řádek 9 – obsahuje součet rozpočtových nákladů všech provozních souborů stavby a zásadně se vyplňuje pouze ve sloupci d; jsou-li součástí provozních souborů stavební práce, uvedou se jejich náklady ve sloupci d.

      Platí, že d = e = f = g = h.

      1. Řádek 10, 11, 12 – údaj uvedený v řádku 9, sloupci d se v souhrnném rozpočtu rozčlení
        1. – na dodávky rozpočtované vč. mimostaveništní dopravy (ř. 10),138)
        2. – na montážní práce – základní rozpočtové náklady (ř. 11).
        3. – na doplňkové rozpočtové náklady (ř. 12).139) V propočtu (A) nemusí být doplňkové náklady uváděny samostatně v řádku 12. Platí, že ř. 10+11+12 = 9.

        Jsou-li součástí provozních souborů stavební práce vykázané ve sloupci d, uvedou se základní rozpočtové náklady těchto prací v řádku 11, sloupec d a doplňkové rozpočtové náklady v řádku 12, sloupec d.

      Řádek 13 – obsahuje součet rozpočtových nákladů všech stavebních objektů. Zásadně se vyplňuje údaj jen ve sloupci c; jsou-li součástí popřípadě příslušenstvím stavebních objektů i stroje a strojní zařízení, uvedou se rovněž ve sloupci c. Platí, že c = e = f = g = h.

      1. Řádek 14, 15 – údaj v řádku 13, sloupci c se v souhrnném rozpočtu rozčlení
        1. – na základní rozpočtové náklady (ř. 14),
        2. – na doplňkové rozpočtové náklady (ř. 15).140)

        Platí, že řádek 14+15 = řádek 13. Jsou-li součástí stavebních objektů stroje a zařízení vykázané ve sloupci c, uvedou se jejich základní rozpočtové náklady včetně nákladů na mimostaveništní dopravu a montáž v řádku 14, sloupec c a jejich doplňkové náklady v řádku 15, sloupec c.

      Řádek 16 – náklady na stroje, zařízení, nářadí a inventář investiční povahy, které nejsou součástí nákladů provozních souborů nebo stavebních objektů, se v tomto řádku uvádějí pouze ve sloupci d.

      Platí, že d = e = f = g = h.

      To neplatí u stavebních objektů v komplexní bytové výstavbě (§ 34 odst. 3 vyhlášky), jejichž náklady se uvádějí ve sloupci c.

      Platí, že c = e = f = g = h.

      Řádek 17 – náklady na umělecká díla, tvořící nedílnou součást staveb, se uvádějí jen ve sloupci c.

      Platí, že c = e = f = g = h.

      Řádek 18 až 25 – obsahuje všechny vedlejší rozpočtové náklady stavby. Jejich součet z řádku 18 je rozveden podle druhu v řádcích 19 až 25, a to v členění na část stavební (sl. c) a technologickou (sl. d) podle věcné příslušnosti k rozpočtovým nákladům provozních souborů a stavebních objektů. Řádky 23 až 25 jsou vyhrazeny pro vedlejší náklady, jejichž druh a právní důvod může být nově stanoven. Platí, že součet řádků 19 až 25 se vždy rovná řádku 18; v řádku 18 platí, že sloupec c+d = e = f = g = h.

      Řádek 26 – obsahuje ostatní rozpočtové náklady neuvedené v jiných hlavách; podle vztahu ke stavební nebo technologické části stavby se tyto náklady uvádějí ve sloupci c nebo d.

      Platí, že c+d = e = f = g = h.

      Řádek 27 – obsahuje rezervu, rozdělenou na část stavební (sl. c) a technologickou (sl. d).

      Platí, že c+d = e = f = g = h.

      Řádek 28 – obsahuje náklady na jiné investice nezahrnované do plánu investiční výstavby, zahrnované však do základních prostředků.

      Platí, že f = g = h.

      Řádek 29 – obsahuje náklady hrazené z investičních prostředků, nezahrnované do základních prostředků.

      Platí, že g = h.

      Řádek 30 – z celkové částky nákladů uvedené v řádku 29 se v řádku 30 sloupce g samostatně uvádějí příspěvky jiným investorům.

      Řádek 31 – obsahuje ve sloupci h veškeré rozpočtové náklady stavby hrazené z provozních (neinvestičních) prostředků.

      Řádek 32 – z nákladů uvedených v řádku 31 se samostatně uvádějí v řádku 32 sloupec h samostatnou položkou celkové náklady na kompletační činnost.

      Řádek 33 – obsahuje ve všech sloupcích (c až h) součet částek uvedených v silně orámovaných okénkách.

      Řádek 34 – uvádí jméno a podpis zpracovatele, název a sídlo organizace zpracovatele a datum vypracování.

      Řádek 35 – uvádí údaje o generálním projektantovi, investorovi a o schvalujícím orgánu, a o dni schválení; stanoví způsob podpisu statutárním orgánem.

      Řádek 36 – evidenčně uvádí náklady na předměty získané po vyřešení plánu rozvoje vědy a techniky, které se do základních prostředků převádějí bezplatně.

      Řádek 37 – uvádí náklady na dovoz v členění na dovozy ze SZ a NSZ, a to z hlavy I až XI, z hlavy II a IV a z hlavy III. Náklady na dovoz v hl. II, III a IV nezahrnují úroky, které patří do hl. XI.

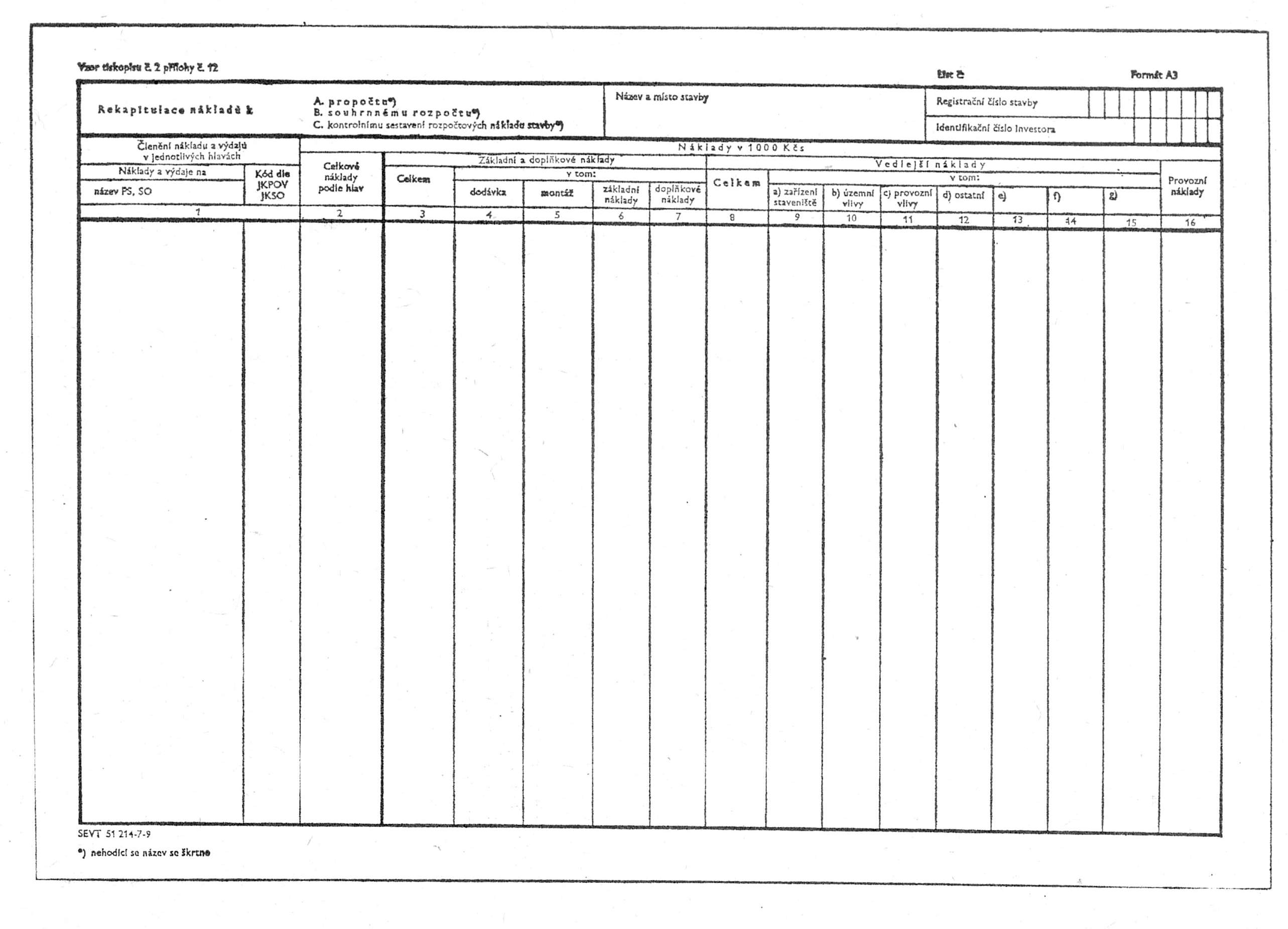

  1. II. Vysvětlivky k tiskopisu č. 2
    1. 1. Skladba a forma tiskopisu může být měněna jen se souhlasem federálního ministerstva pro technický a investiční rozvoj. Při zpracování nákladů obsažených v tiskopisu č. 2 na počítači může být použito výstupu z počítače za předpokladu, že obsah a struktura výstupu je shodná s tiskopisem č. 2 a může být měněna jen se souhlasem federálního ministerstva pro technický a investiční rozvoj.
    2. 2. Tiskopis se vyplňuje u všech staveb, s výjimkou staveb komplexní bytové výstavby:
      1. a) při zpracování projektového úkolu jako rekapitulace k propočtu (A),
      2. b) při zpracování úvodního (jednostupňového) projektu jako rekapitulace nákladů k souhrnnému rozpočtu (B),
      3. c) při výkonu autorského dozoru jako rekapitulace nákladů ke kontrolnímu sestavení rozpočtových nákladů stavby (C), (§ 63 odst. 1 vyhlášky).
    1. 3. Podkladem pro sestavení rekapitulace nákladů jsou propočty, rozpočty a odbytové rozpočty provozních souborů, stavebních objektů, rozpočty ostatních výrobků a výkonů.
    2. 4. Nehodící se názvy tiskopisu se škrtnou.
    3. 5. V záhlaví se uvede název, místo stavby, registrační číslo stavby a identifikační číslo investora podle tiskopisu č. 1.
    4. 6. Všechny náklady stavby se v rekapitulaci k propočtu uvádějí v tisících Kčs bez desetinných míst. Rozpočtové náklady v rekapitulacích k souhrnnému rozpočtu a kontrolnímu sestavení se uvádějí v tisících Kčs na jedno desetinné místo. Součty jednotlivých hlav se však do souhrnného rozpočtu nebo kontrolního sestavení (tiskopis č. 1) převádějí zaokrouhleně na celé tisíce Kčs bez desetinných míst.
    5. 7. Nelze-li při zpracování rekapitulace k propočtu (A) náklady provozních souborů a stavebních objektů podrobněji rozčlenit, postačí jejich členění u provozních souborů do sloupců 3, 5, 8 a 9 a u stavebních objektů do sloupců 3, 8 a 9.

      V souhrnném rozpočtu i v kontrolním sestavení musí však již být rozpočtové náklady všech hlav rozčleněny v plném rozsahu.

    1. 8. Pro každou hlavu se ve sloupci 1 uvedou jednotlivé nákladové položky, z nichž se skládá celkový náklad příslušné hlavy. U provozních souborů (hl. II) a stavebních objektů (hl. III) se uvádějí (před jejich názvy) čísla podle číselníku stavebních objektů a provozních souborů z přílohy č. 14 Směrnice Federálního statistického úřadu 25 Iv RS (viz poznámka137) k řádku 1 tiskopisu č. 1). U provozních souborů a stavebních objektů se ve sloupci 1 uvede ještě příslušný kód Jednotné klasifikace průmyslových oborů a výrobků, resp. Jednotné klasifikace stavebních objektů a stavebních prací výrobní povahy. Každá hlava se uzavře samostatným součtem, který se převádí do tiskopisu č. 1.
    2. 9. Rekapitulace nákladů u jednotlivých hlav se provede takto:

      Hlava I – náklady na projektové a průzkumné práce se uvedou pouze ve sloupci 2 v minimálním členění na

      1. – projektové práce,
      2. – průzkumné práce.

      Hlava II – náklady podle jednotlivých provozních souborů se uvedou ve sloupci 2 a 3, jejich podrobnější členění ve sloupci 4, 5, 6, 7. Platí, že sloupec 2 = sloupec 3, sloupce 4+5 = sloupec 6, sloupec 3 = sloupce 6+7.

      Odděleně se v rekapitulaci nákladů k hl. II uvedou náklady dovážených provozních souborů s tím, že se u těchto nákladů vyjádří ve sloupcích 3, 4 a 5 také jejich součty. Ve sl. 4 se uvádějí náklady na vlastní dodávku dováženého provozního souboru (v cenách fco čs. hranice bez nákladů zahrnovaných do hl. XI), ve sl. 5 jsou zaznamenány náklady dovážených montáží určené v tuzemské cenové úrovni,141) ve sl. 3 je součet nákladů ze sl. 4 a 5. Ve sl. 2 se pak odděleně vyjádří náklady dovážených provozních souborů vč. montáží (v cenách fco čs. hranice bez nákladů zahrnovaných do hl. XI), a to podle nabídek zahraničních dodavatelů popřípadě uzavřených smluv s nimi a také jejich součet. V těchto případech platí, že sl. 2 se nerovná sl. 3.142)

      Hlava III – náklady podle jednotlivých stavebních objektů se uvedou ve sloupci 2 a 3, jejich podrobnější členění ve sloupci 6 a 7. Platí, že sloupec 2 = sloupec 3, sloupec 3 = sloupce 6+7.

      Odděleně se v rekapitulaci nákladů k hl. III uvedou náklady dovážených stavebních prací (profesí) dodávaných zahraničním dodavatelem s tím, že se tyto náklady určí ve sloupcích 3, 6 a 7 v tuzemské cenové úrovni a vyjádří se v nich také jejich součty; náklady sl. 3 se rovnají součtu nákladů sl. 6 a 7. Ve sl. 2 se pak odděleně vyjádří náklady dovážených poddodávek stavebních prací a profesí (v cenách fco čs. hranice bez nákladů zahrnovaných do hl. XI), a to podle nabídek zahraničních dodavatelů popřípadě uzavřených smluv s nimi a také jejich součet. V těchto případech platí, že sl. 2 se nerovná sl. 3.

      Hlava IV – náklady v členění podle položek se uvedou pouze ve sloupci 2. Odděleně se v rekapitulaci nákladů k hl. IV uvedou náklady dovážených strojů a zařízení (v cenách fco čs. hranice bez nákladů zahrnovaných do hl. XI) s tím, že se tyto náklady vyjádří ve sloupci 2 také jejich součtem.

      Hlava V – náklady se člení na jednotlivá umělecká díla, a to pouze ve sloupci 2.

      Hlava VI

      1. a) vedlejší náklady v rozčlenění podle předepsaných druhů se uvádějí ve sloupci 8 až 15, a to na řádcích jednotlivých provozních souborů a stavebních objektů a v rekapitulaci nákladů hlavy II a III;
      2. b) náklady mimoglobálních objektů zařízení staveniště v členění podle jednotlivých objektů se uvádějí pouze ve sloupci 3; jejich základní a doplňkové rozpočtové náklady se uvedou ve sloupci 6 a 7. Vedlejší náklady těchto objektů se uvedou ve stejných řádcích ve sloupcích 8 až 15. Rekapitulace mimoglobálních objektů zařízení staveniště se uzavře součty ve sloupcích 3, 6 až 15;
      3. c) celková rekapitulace nákladů hlavy VI se provede tak, že se nejprve převede součet nákladů mimoglobálních objektů (písm. b) ze sloupce 3 do sloupce 8 a 9, potom se provedou součty ve sloupcích 8 až 15; součet sloupce 8 se zapíše do sloupce 2. Takto získané součty tvoří jednotlivé položky rekapitulace nákladů hlavy VI ve sloupci e na tiskopisu č. 1. Rozvržení těchto položek do části stavební a technologické (sloupec c a d tiskopisu č. 1) se provede za pomoci mezisoučtů jednotlivých skupin objektů zařízení staveniště. Platí, že sloupec 2 = sloupec 8, sloupec 8 = sloupce 9+10+11+12+13+14+15.

      Hlava VII – náklady v členění uvedeném v příloze č. 13 podle příslušnosti ke stavební a technologické části se uvedou ve sloupci 2.

      Hlava VIII – rezerva se uvádí ve sloupci 2.

      Hlava IX – náklady v členění uvedeném v příloze č. 13 se uvádějí pouze ve sloupci 2.

      Hlava X – náklady v členění uvedeném v příloze č. 13 se uvádějí ve sloupci 2. Úhrn částek připadajících na příspěvky jiným investorům, vykazovaný v řádku 30 tiskopisu č. 1, se zjistí z údajů ve sloupci 2.

      Hlava XI

      1. a) náklady na kompletační činnost se uvádějí ve sloupci 16 na řádcích jednotlivých provozních souborů a stavebních objektů a v rekapitulaci nákladů hlavy II a III. V rekapitulaci hlavy XI se oba mezisoučty ze sloupce 16 zapíší do sloupce 2;
      2. b) ostatní náklady hrazené z provozních (neinvestičních) prostředků v členění uvedeném v příloze č. 13 se uvedou rovněž ve sloupci 2;
      3. c) součet nákladů hlavy XI ve sloupci 2 se na tiskopisu č. 1 uvede v řádku 31. Úhrn nákladů na kompletační činnost zjištěný z údajů ve sloupci 2, se evidenčně vykáže samostatnou položkou v řádku 32 tiskopisu č. 1.

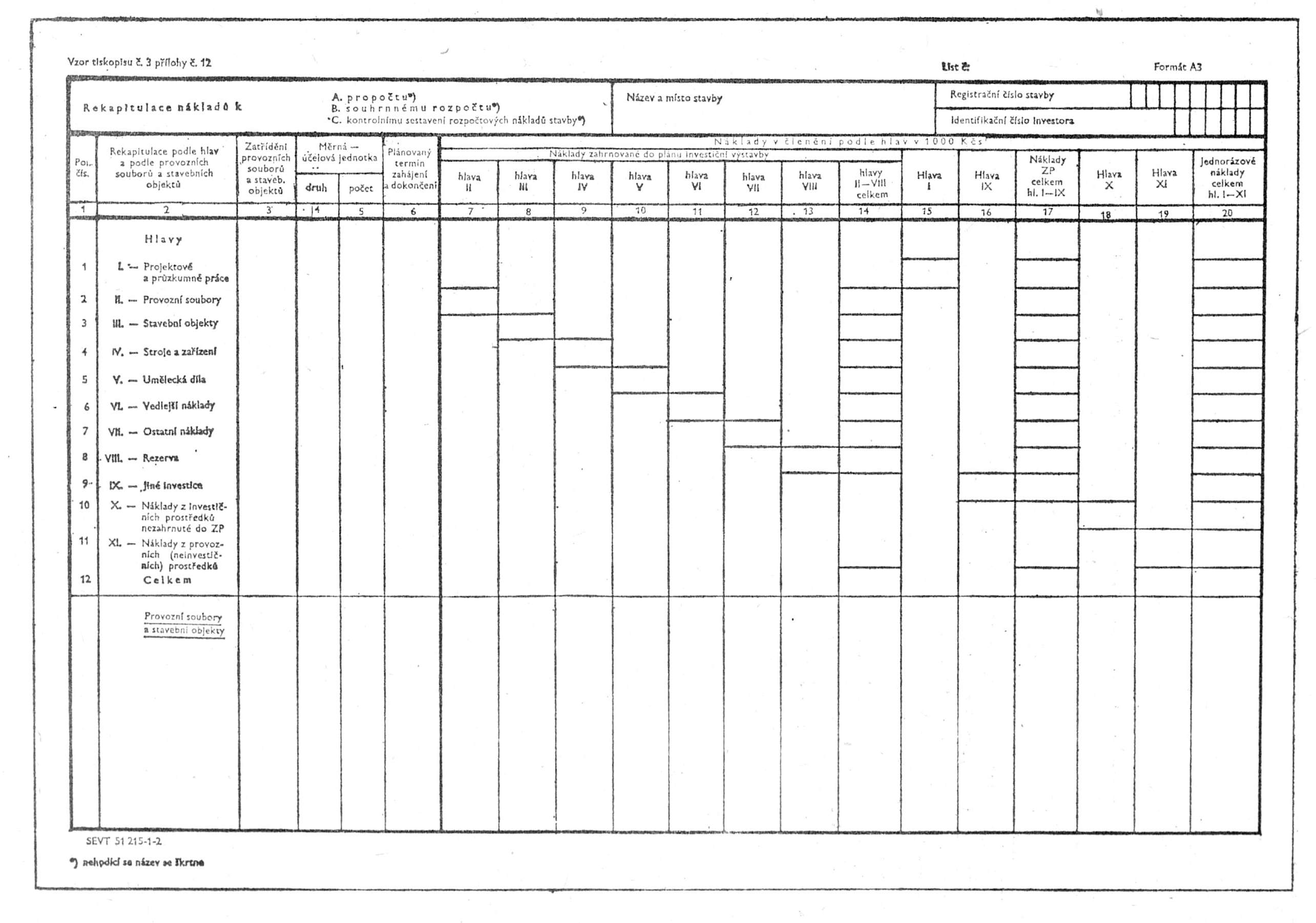

  1. III. Vysvětlivky k tiskopisu č. 3
    1. 1. Skladba a forma tiskopisu je závazná a nesmí být měněna. Při zpracování nákladů obsažených v tiskopisu č. 3 na počítači může být použito výstupu z počítače za předpokladu, že obsah a struktura výstupu je shodná s tiskopisem č. 3.
    2. 2. Tiskopis se vyplňuje u staveb komplexní bytové výstavby
      1. a) při zpracování projektového úkolu jako rekapitulace k propočtu (A),
      2. b) při zpracování úvodního (jednostupňového) projektu jako rekapitulace nákladů k souhrnnému rozpočtu (B),
      3. c) při výkonu autorského dozoru jako rekapitulace nákladů ke kontrolnímu sestavení rozpočtových nákladů stavby (C), (§ 63 odst. 1 vyhlášky).
    1. 3. Podkladem pro sestavení rekapitulace nákladů jsou propočty, rozpočty a odbytové rozpočty provozních souborů, stavebních objektů, rozpočty ostatních výrobků a výkonů.
    2. 4. Nehodící se názvy tiskopisu se škrtnou.
    3. 5. V záhlaví se uvede název, místo stavby, registrační číslo stavby a identifikační číslo investora podle tiskopisu č. 1.
    4. 6. Všechny náklady v rekapitulaci k propočtu, souhrnnému rozpočtu a kontrolnímu sestavení se uvádějí v tisících Kčs bez desetinných míst.
    5. 7. Rekapitulace nákladů se sestavuje jednak podle hlav, jednak podle provozních souborů a stavebních objektů.
    6. 8. Celkové náklady stavby jsou v rekapitulaci podle hlav (pol. č. 1 až 12) rozčleněny šachovnicovým způsobem (horizontálně i vertikálně) do jedenácti hlav, přičemž souhrnné údaje jednotlivých hlav musí souhlasit s údaji ve sloupci h tiskopisu č. 1.
    7. 9. V rekapitulaci podle provozních souborů a stavebních objektů jsou náklady všech hlav rozvrženy na jednotlivé provozní soubory a stavební objekty. Součty takto rozvržených nákladů ve sloupci 7 až 20 musí být totožné s částkami uvedenými v těchto sloupcích v rekapitulaci podle hlav.
  2. Poznámka: Tiskopisy č. 1 až 3 předepsané vyhláškou č. 163/1973 Sb., o dokumentaci staveb (příloha č. 12), se používají až do vyčerpání zásob Statistického a evidenčního vydavatelství tiskopisů.

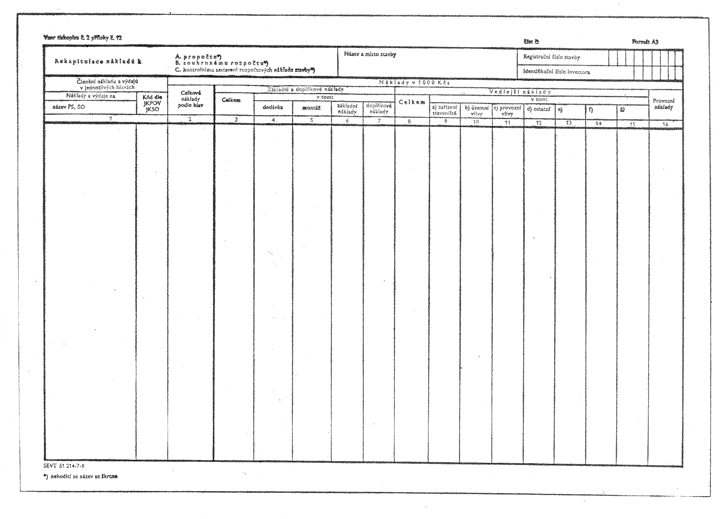

    3. Obrázek
    Obrázek

PŘÍLOHA č. 13

ČLENĚNÍ PROPOČTU, SOUHRNNÉHO ROZPOČTU A KONTROLNÍHO SESTAVENÍ ROZPOČTOVÝCH NÁKLADŮ STAVBY

  1. 1. Členění propočtu, souhrnného rozpočtu a kontrolního sestavení rozpočtových nákladů stavby na jednotlivé hlavy a uspořádání na tiskopisu č. 1 umožňují získání potřebných podkladů pro sestavení plánů organizací na úseku investiční výstavby v souladu s metodickými pokyny Státní plánovací komise pro vypracování plánů143) a v návaznosti na předpisy o financování reprodukce základních prostředků.144)
  2. 2. Členění umožňuje vyjádřit
    1. a) náklady zahrnované do plánu investiční výstavby (ř. 33, sl. e),
    2. b) náklady na jiné investice (ř. 28, sl. f),
    3. c) náklady zahrnované do plánu projektových prací (ř. 8, sl. h),
    4. d) náklady zahrnované do pořizovací ceny základních prostředků (ř. 33, sl. f),
    5. e) náklady hrazené z investičních prostředků (ř. 33, sl. g),
    6. f) náklady hrazené z investičních prostředků nezahrnované do základních prostředků (ř. 29, sl. g),
    7. g) náklady hrazené z provozních (neinvestičních) prostředků (ř. 31, sl. h),
    8. h) celkové náklady stavby (ř. 33, sl. h).
  1. 3. Hlava I – Projektové a průzkumné práce
    1. Zařazují se náklady na
      1. a) projektové práce určené podle ceníku projektových prací; jde zejména o náklady
        1. – na činnosti generálního projektanta stavby,
        2. – na zpracování úvodního (jednostupňového) projektu a prováděcích projektů jednotlivých provozních souborů a stavebních objektů,
        3. – na výkon autorských dozorů,
        4. – na další práce, pokud přicházejí v úvahu a provádějí se v rámci projektové dokumentace, jako např.
          1. – modely pro projektové práce,
          2. – změny a doplňky požadované odběratelem,
          3. – projekty demolic, demontáží, jestliže jsou součástí stavby,
          4. – zkoušky pro projekty;
      1. b) průzkumné práce prováděné
        1. – podle ceníku geologických prací,
        2. – podle ceníku geodetických a kartografických prací,
        3. jde zejména o náklady na
          1. – geologický průzkum potřebný pro zpracování projektové dokumentace,
          2. – geodetickou činnost investora souvisící se zajištěním projektové dokumentace,145)
          3. – geodetickou činnost generálního projektanta.146)
      1. Uvádějí se zde i náklady na nepoužité alternativy projektů až do doby, než příslušný orgán dá souhlas k odpisu. Převod těchto nákladů do hlavy X se v rozpočtu provede při změně rozpočtu prováděné z jiných (závažnějších) důvodů.

    Hlava II – Provozní soubory

    Zařazují se náklady strojů, zařízení, nářadí a inventáře, jestliže odpovídají pojmu základních prostředků a představují-li provozní soubor, jakož i náklady na jejich montáž (šéfmontáž), včetně mimostaveništní dopravy, doplňkových rozpočtových nákladů a nákladů stavebních prací.147) Náleží sem např. náklady na vyzdívky (např. průmyslových pecí), náklady na demontáže existujících provozních souborů prováděné v souvislosti s realizací nových provozních souborů a náklady na základní programové vybavení automatizace v systémech řízení.

    Zařazují se též náklady na technologické zařízení hrazené ze zdrojů na geologický průzkum, pokud bude rozhodnuto, že se stane součástí určité stavby.

    Hlava III – Stavební objekty14)

    Zařazují se náklady na pořízení stavebních objektů včetně veškerého materiálu a práce zahrnované do velkoobchodních cen včetně nákladů spojených s likvidací, popřípadě přesunem existujících základních prostředků, prováděným jako součást staveb včetně doplňkových rozpočtových nákladů. Nezahrnují se však náklady na vyklizení likvidovaných objektů, které patří do hlavy XI.

    1. Zařazují se též náklady na
      1. – zkoušky konstrukcí a kontrolní měření při realizaci stavebních objektů předepsané zpracovatelem projektové dokumentace,
      2. – úpravy území (zemní práce) souvisící s rekultivací nebo s biologickou rekultivací,148)
      3. – stavební práce hrazené ze zdrojů na geologický průzkum, které budou po jejich dokončení použity jako základní prostředky a stanou se součástí určité stavby.

    Hlava IV – Stroje, zařízení a inventář investiční povahy

    Zahrnují se náklady na stroje, zařízení, nářadí a inventář, jestliže jsou základními prostředky, a nejsou-li součástí provozních souborů nebo stavebních objektů (např. paletizační vozíky, vysokozdvižné vozíky, různé jiné dopravní prostředky, zkušební přístroje, měřicí přístroje, přenosné přístroje na rentgenování svarů, ruční brusky, tlakové zkoušečky, regály apod.).

    Do celkových nákladů se zahrnují náklady na jejich mimostaveništní dopravu, vnitrostaveništní dopravu, na jejich osazení a umístění. Nelze sem zařazovat náklady na pořízení drobných a krátkodobých předmětů.

    Patří sem též náklady na pořízení samostatných základních prostředků určených do rezervy nebo konzervace.149)

    Hlava V – Umělecká díla150)

    Zařazují se náklady na umělecká díla a muzejní předměty, pokud jsou nedílnou součástí staveb, např. sochy, fresky, sgrafita. Nelze zahrnovat náklady na umělecká díla, která mají povahu přenosného vybavení a která se rozpočtují v hl. XI.

    Zařazují se náklady na modely výtvarného díla vybraného k realizaci. Náklady stavebních prací souvisící s osazením uměleckých děl se do hl. V nezařazují.

    Hlava VI – Vedlejší náklady
