Název vrstvy	Typ grafiky	Obsah	Povolená hodnota textu
ReseneUzemi_p	plocha	vymezení řešeného území
ReseneUzemi_d	popisný text	textový kód definující vnitřek plochy řešeného území	RU
ReseneUzemi_id_lokal^a	popisný text	identifikátor objektu	kladné celé číslo
UzemiPrvkyRP_p	plocha	vymezení části územního plánu s prvky regulačního plánu
UzemiPrvkyRP_ident	popisný text	označení území s prvky regulačního plánu	U^b
UzemiPrvkyRP_id_lokal^a	popisný text	identifikátor objektu	kladné celé číslo
ZastaveneUzemi_p	plocha	vymezení zastavěného území
ZastaveneUzemi_d	popisný text	textový kód definující vnitřek plochy zastavěného území	ZU
ZastaveneUzemi_id_lokal^a	popisný text	identifikátor objektu	kladné celé číslo
ZastavitelneUzemi_p	plocha	vymezení zastavitelného území
ZastavitelneUzemi_d	popisný text	textový kód definující vnitřek plochy zastavitelného území	ZA
ZastavitelneUzemi_id_lokal^a	popisný text	identifikátor objektu	kladné celé číslo
PlochyRZV_p	plocha	vymezení plochy s rozdílným způsobem využití
PlochyRZV_typ1	popisný text	kompletní popisný kód plochy s rozdílným způsobem využití pro plochy v časovém horizontu „stabilizované“	podle přílohy č. 13 k této vyhlášce^b
PlochyRZV_typ2	popisný text	kompletní popisný kód plochy RZV pro plochy v časovém horizontu „návrhové“	podle přílohy č. 13 k této vyhlášce^b
PlochyRZV_id_lokal^a	popisný text	identifikátor objektu	kladné celé číslo
UzemniRezervy_p	plocha	vymezení územní rezervy
UzemniRezervy_ident	popisný text	označení plochy územní rezervy	R^b
UzemniRezervy_typ	popisný text	popisný kód určující charakteristický typ územní rezervy	podle přílohy č. 13 k této vyhlášce^c
UzemniRezervy_uroven	popisný text	určení nadřazené dokumentace:
		politika územního rozvoje	PUR
		územní rozvojový plán	URP
		zásady územního rozvoje	ZUR
UzemniRezervy_id_lokal^a	popisný text	identifikátor objektu	kladné celé číslo
KoridoryP_p	plocha	vymezení koridoru plošně vymezeného
KoridoryP_ident	popisný text	označení koridoru plošně vymezeného:
		územním plánem	CPU^b
		vyplývajícího z nadřazené dokumentace	CPZ^b
KoridoryP_typ	popisný text	typ koridoru plošně vymezeného:
		dopravní infrastruktura	DI
		technická infrastruktura	TI
		koridor pro opatření nestavební povahy	X
KoridoryP_id_lokal^a	popisný text	identifikátor objektu	kladné celé číslo
KoridoryN_p	plocha	vymezení koridorů nad plochami s rozdílným způsobem využití
KoridoryN_ident	popisný text	označení koridoru vymezeného nad plochami s rozdílným způsobem využití:
		územním plánem	CNU^b
		vyplývajícího z nadřazené dokumentace	CNZ^b
KoridoryN_typ	popisný text	typ koridoru plošně vymezeného:
		dopravní infrastruktura	DI
		technická infrastruktura	TI
		koridor pro opatření nestavební povahy	X
KoridoryN_id_lokal^a	popisný text	identifikátor objektu	kladné celé číslo
Lokality_p	plocha	vymezení lokality
Lokality_ident	popisný text	označení lokality	L^b
Lokality_id_lokal^a	popisný text	identifikátor objektu	kladné celé číslo
PlochyZmen_p	plocha	vymezení plochy změny (zastavitelná plocha, transformační plocha a plocha změny v krajině)
PlochyZmen_ident	popisný text	označení plochy změny pro:
		zastavitelnou plochu	Z^b
		transformační plochu	T^b
		plochu změny v krajině	K^b
PlochyZmen_etapizace	popisný text	indikátor stanovení etapizace v ploše	E
PlochyZmen_id_lokal^a	popisný text	identifikátor objektu	kladné celé číslo
PlochyPodm_p	plocha	vymezení plochy a koridoru s podmínkou pro rozhodování o změnách v území (regulační plán, územní studie, plánovací smlouva, architektonické nebo urbanistické soutěže)
PlochyPodm_ident	popisný text	označení ploch s podmínkou:
		plánovací smlouvy	PS^b
		regulačního plánu	RP^b
		územní studie	US^b
		architektonické nebo urbanistické soutěže	AU^b
PlochyPodm_datum	popisný text	popisný text určující datum lhůty pro splnění podmínky	datum ve formátu RRRR-MM-DD^d
PlochyPodm_id_lokal^a	popisný text	identifikátor objektu	kladné celé číslo
VpsVpoAs_p	plocha	vymezení veřejně prospěšné stavby, veřejně prospěšného opatření, stavby a opatření k zajišťování obrany a bezpečnosti státu a plochy asanace vyjádřené plošně
VpsVpoAs_urovenp	popisný text	určení nadřazené dokumentace:
		politika územního rozvoje	PUR
		územní rozvojový plán	URP
		zásady územního rozvoje	ZUR
VpsVpoAs_identp	popisný text	označení veřejně prospěšné stavby, veřejné prospěšného opatření, stavby a opatření k zajišťování obrany a bezpečnosti státu a plochy asanace vyjádřené plošně	podle přílohy č. 12 k této vyhlášce^b
VpsVpoAs_idp_lokal^a	popisný text	identifikátor objektu	kladné celé číslo
VpsVpoAs_l	linie	vymezení veřejně prospěšné stavby, veřejně prospěšného opatření, stavby a opatření k zajišťování obrany a bezpečnosti státu vyjádřené liniově
VpsVpoAs_urovenl	popisný text	určení nadřazené dokumentace:
		politika územního rozvoje	PUR
		územní rozvojový plán	URP
		zásady územního rozvoje	ZUR
VpsVpoAs_identl	popisný text	označení linie veřejně prospěšné stavby, veřejně prospěšného opatření, stavby a opatření k zajišťování obrany a bezpečnosti státu a plochy asanace vyjádřené liniově	podle přílohy č. 12 k této vyhlášce^b
VpsVpoAs_idl_lokal^a	popisný text	identifikátor objektu	kladné celé číslo
USES_p	plocha	vymezení územního systému ekologické stability
USES_typ1	popisný text	vyznačení typu prvku ÚSES v časovém horizontu „stav“:
		nadregionální biokoridor	NRBK
		nadregionální biocentrum	NRBC
		regionální biokoridor	RBK
		regionální biocentrum vložené do nadregionálního biokoridoru	RBCNRBK
		regionální biocentrum	RBC
		lokální biokoridor	LBK
		lokální biocentrum vložené do nadregionálního biokoridoru	LBCNRBK
		lokální biocentrum vložené do regionálního biokoridoru	LBCRBK
		lokální biocentrum	LBC
USES_typ2	popisný text	vyznačení typu prvku ÚSES v časovém horizontu „návrh”:
		nadregionální biokoridor	NRBK
		nadregionální biocentrum	NRBC
		regionální biokoridor	RBK
		regionální biocentrum vložené do nadregionálního biokoridoru	RBCNRBK
		regionální biocentrum	RBC
		lokální biokoridor	LBK
		lokální biocentrum vložené do nadregionálního biokoridoru	LBCNRBK
		lokální biocentrum vložené do regionálního biokoridoru	LBCRBK
		lokální biocentrum	LBC
USES_oznaceni	popisný text	označení prvku ÚSES:
		nadregionální biokoridor	NRBK^b
		nadregionální biocentrum	NRBC^b
		regionální biokoridor	RBK^b
		regionální biocentrum	RBC^b
		lokální biokoridor	LBK^b
		lokální biocentrum	LBC^b
USES_id_lokal^a	popisný text	identifikátor objektu	kladné celé číslo
SystemSidelniZelene_p	plocha	vymezení systému sídelní zeleně
SystemSidelniZelene_d	popisný text	textový kód definující vnitřek systému sídelní zeleně	SSZ
SystemSidelniZelene_id_lokal^a	popisný text	identifikátor objektu	kladné celé číslo
SystemVerProstr_p	plocha	vymezení systému veřejných prostranství
SystemVerProstr_d	popisný text	textový kód definující vnitřek systému veřejných prostranství	SVP
SystemVerProstr_id_lokal^a	popisný text	identifikátor objektu	kladné celé číslo
PlochaVI_p	plocha	plocha veřejné infrastruktury
PlochaVI_uroven	popisný text	určení nadřazené dokumentace:
		politika územního rozvoje	PUR
		územní rozvojový plán	URP
		zásady územního rozvoje	ZUR
PlochaVI_ident	popisný text	označení plochy veřejné infrastruktury:
		dopravní infrastruktura	DI^b
		technická infrastruktura	TI^b
		občanské vybavení	OV^b
		veřejné prostranství	VP^b
PlochyVI_id_lokal^a	popisný text	identifikátor objektu	kladné celé číslo
Zpochybneno_p	plocha	vymezení části dotčené rozhodnutím soudu či výsledkem přezkumu nadřízeného orgánu
Zpochybneno_vyd	popisný text	označení vydávajícího orgánu a číslo jednací rozhodnutí soudu nebo opatření obecné povahy nadřízeného orgánu
		soud	S^e
		nadřízený orgán	N^e
Zpochybneno_id_lokal^a	popisný text	identifikátor objektu	kladné celé číslo

a Nepovinný údaj.

b Dalšími znaky může být libovolná kombinace písmen, číslic a znaků „-“ a „_“, které jsou vždy od prvních standardizovaných písmen odděleny tečkou.

c Standardizované kódy pro plochy s rozdílným způsobem využití.

d RRRR je letopočet, MM měsíc a DD den.

e Následuje číslo jednací rozhodnutí soudu nebo opatření obecné povahy nadřízeného orgánu.

Použité zkratky:

CAD	Computer-aided Design, počítačem podporované projektování
ÚSES	územní systém ekologické stability

Příloha č. 12

Požadavky na grafické vyjádření standardizovaných jevů územního plánu s výjimkou ploch s rozdílným způsobem využití

Příloha č. 12 Požadavky na grafické vyjádření standardizovaných jevů územního plánu s výjimkou ploch s rozdílným způsobem využití
Název jevu	Výkres			Zobrazení
	ZČÚ	HLV	VPSOA	RGB obrys RGB výplň	symbol / vizualizace	RGB písma
	ZČÚ	HLV	VPSOA	RGB obrys RGB výplň	symbol / vizualizace	RGB písma
řešené území	+	+	+	178-178-178 ---		---
část územního plánu s prvky regulačního plánu	+			0-92-230 0-92-230		255-255-255^a
zastavěné území		+		67-113-168 ---		---
zastavěné území	+			67-113-168 242-242-242		---

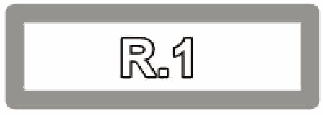

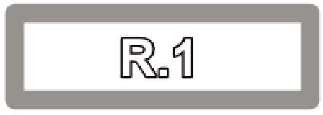

územní rezerva		+		podle přílohy č. 13 k této vyhlášce		255-255-255^a
územní rezerva	+			255-127-127 ---		255-127-127
koridor plošně vymezený územním plánem pro dopravní infrastrukturu	+	+		210-140-240 255-215-170		210-140-240
koridor plošně vymezený z nadřazené dokumentace pro dopravní infrastrukturu	+	+		210-140-240 255-215-170		210-140-240
koridor plošně vymezený územním plánem pro technickou infrastrukturu	+	+		210-140-240 210-200-255		210-140-240
koridor plošně vymezený z nadřazené dokumentace pro technickou infrastrukturu	+	+		210-140-240 210-200-255		210-140-240
koridor plošně vymezený územním plánem pro opatření nestavební povahy	+	+		210-140-240 210-210-210		210-140-240
koridor plošně vymezený z nadřazené dokumentace pro opatření nestavební povahy	+	+		210-140-240 210-210-210		210-140-240

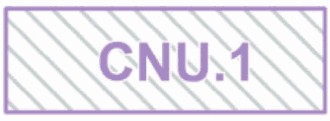

koridor nad plochami s rozdílným způsobem využití vymezený územním plánem pro dopravní infrastrukturu	+	+		210-140-240 255-215-170		210-140-240
koridor nad plochami s rozdílným způsobem využití z nadřazené dokumentace pro dopravní infrastrukturu	+	+		210-140-240 255-215-170		210-140-240
koridor nad plochami s rozdílným způsobem využití vymezený územním plánem pro technickou infrastrukturu	+	+		210-140-240 210-140-240		210-140-240
koridor nad plochami s rozdílným způsobem využití z nadřazené dokumentace pro technickou infrastrukturu	+	+		210-140-240 210-140-240		210-140-240
koridor nad plochami s rozdílným způsobem využití vymezený územním plánem pro opatření nestavební povahy	+	+		210-140-240 210-210-210		210-140-240
koridor nad plochami s rozdílným způsobem využití z nadřazené dokumentace pro opatření nestavební povahy	+	+		210-140-240 210-210-210		210-140-240
zastavitelná plocha		+		0-0-0 ---		255-255-255^a
zastavitelná plocha	+			0-0-0 255-235-237		255-255-255^a
transformační plocha		+		0-0-0 ---		255-255-255^a
transformační plocha	+			0-0-0 228-233-247		255-255-255^a
plocha změny v krajině		+		0-0-0 ---		255-255-255^a
plocha změny v krajině	+			0-0-0 244-255-224		255-255-255^a
zastavitelné území		+		67-113-168 / 255-255-255 ---		---
lokalita		+		0-0-0 ---		255-255-255^a


plochy a koridory podmíněné uzavřením plánovací smlouvy	+			0-0-0 0-0-0		255-255-255^a
plochy a koridory podmíněné vydáním regulačního plánu	+			0-0-0 0-0-0		255-255-255^a
plochy a koridory podmíněné zpracováním územní studie	+			0-0-0 0-0-0		255-255-255^a
plochy a koridory podmíněné architektonickou nebo urbanistickou soutěží	+			0-0-0 0-0-0		255-255-255^a
VPS / VPO vyjádřené liniově			+	xxx-xxx-xxx^b		0-0-0
VPS dopravní infrastruktury			+	255-0-0 255-0-0		0-0-0
VPS technické infrastruktury			+	118-113-113 118-113-113		0-0-0
VPS občanského vybavení			+	230-0-169 230-0-169		0-0-0
VPS zelené infrastruktury			+	0-200-200 0-200-200		0-0-0
VPS veřejného prostranství			+	250-181-42 250-181-42		0-0-0
VPS/VPO sloužící ke snižování nebezpečí v území			+	169-0-230 169-0-230		0-0-0
VPO pro vytváření prvků územního systému ekologické stability			+	106-185-34 106-185-34		0-0-0
VPO k rozvoji anebo ochraně přírodního, kulturního a archeologického dědictví			+	237-225-0 237-225-0		0-0-0
stavby a opatření k zajišťování obrany a bezpečnosti státu			+	143-141-69 143-141-69		0-0-0
asanace území			+	209-232-255 209-232-255		0-0-0
lokální biocentrum stav		+		0-127-0 ---		0-127-0
lokální biocentrum návrh		+		255-85-0 ---		255-85-0
lokální biokoridor stav		+		0-127-0 ---		0-127-0
lokální biokoridor návrh		+		255-85-0 ---		255-85-0
regionální biocentrum stav		+		0-127-0 ---		0-127-0
regionální biocentrum návrh		+		255-85-0 ---		255-85-0
regionální biokoridor stav		+		0-127-0 ---		0-127-0
regionální biokoridor návrh		+		255-85-0 ---		255-85-0
nadregionální biocentrum stav		+		0-127-0 ---		0-127-0
nadregionální biocentrum návrh		+		255-85-0 ---		255-85-0
nadregionální biokoridor stav		+		0-127-0 ---		0-127-0
nadregionální biokoridor návrh		+		255-85-0 ---		255-85-0
systém sídelní zeleně		+		--- 0-0-0		---
systém veřejných prostranství		+		--- 0-0-0		---
plocha dopravní infrastruktury^c		+		130-130-130		130-130-130
plocha technické infrastruktury^c		+		130-130-130		130-130-130
plocha občanského vybavení^c		+		130-130-130		130-130-130
plocha veřejného prostranství^c		+		130-130-130		130-130-130

a V případě nutnosti užití písma bez obrysu použít barvu 0-0-0.

b Barva linie bude odpovídat barvě obvodu plošných prvků VPS a VPO.

c Vymezovány nad plochami s rozdílným způsobem využití.

Použité zkratky:

Příloha č. 12 Požadavky na grafické vyjádření standardizovaných jevů územního plánu s výjimkou ploch s rozdílným způsobem využití
+	daný jev se v příslušném výkresu použije
ZČÚ	výkres základního členění území
HLV	hlavní výkres
VPSOA	výkres veřejně prospěšných staveb, veřejně prospěšných opatření a asanací
VPS	veřejně prospěšná stavba
VPO	veřejně prospěšné opatření

Příloha č. 13

Požadavky na grafické vyjádření ploch s rozdílným způsobem využití

Příloha č. 13 Požadavky na grafické vyjádření ploch s rozdílným způsobem využití
Plochy s rozdílným způsobem využití		Barva RGB	Symbol / vizualizace
Plochy s rozdílným způsobem využití		Barva RGB	stabilizované	návrhové	územní rezerva
bydlení všeobecné		255-50-0
bydlení venkovské		255-170-15
bydlení individuální		255-100-0
bydlení hromadné		224-22-22
bydlení jiné		255-0-0
rekreace všeobecná		255-248-4
rekreace individuální		255-230-0
rekreace v zahrádkářských osadách		235-233-15
rekreace na oddechových plochách		240-240-5
rekreace hromadná		255-200-15
rekreace jiná		255-215-50
občanské vybavení všeobecné		220-40-120
občanské vybavení veřejné		220-80-140
další členění	kultura	220-80-140
	náboženství	220-80-140
	ochrana obyvatelstva	220-80-140
	sociální služby a péče o rodinu	220-80-140
	vzdělání a výchova	220-80-140
	veřejná správa	220-80-140
	zdravotní služby	220-80-140
občanské vybavení komerční		210-40-110
občanské vybavení sport		255-255-125
občanské vybavení lázeňské		220-150-182
občanské vybavení hřbitovy		205-195-150
občanské vybavení jiné		210-70-120
veřejná prostranství všeobecná		250-245-235
veřejná prostranství jiná		250-245-235
zeleň všeobecná		137-229-25
zeleň parková a parkově upravená		100-135-0
zeleň zahradní a sadová		160-220-110
zeleň ochranná a izolační		147-255-147
zeleň sídelní ostatní		135-187-85
zeleň krajinná		130-170-0
zeleň jiná		80-180-60
smíšené obytné všeobecné		216-111-130
smíšené obytné venkovské		229-153-153
smíšené obytné městské		200-140-150
smíšené obytné centrální		180-100-110
smíšené obytné jiné		225-135-155
doprava všeobecná		228-189-255
doprava silniční		255-220-175
doprava nemotorová		255-240-210
doprava drážní		185-105-175
doprava vodní		247-235-255
doprava letecká		247-235-255
doprava kombinovaná		247-235-255
doprava jiná		247-235-255
technická infrastruktura všeobecná		210-188-212
vodní hospodářství		210-188-212
energetika		210-188-212
elektronické komunikace		210-188-212
nakládání s odpady		210-188-212
technická infrastruktura jiná		210-188-212
výroba všeobecná		111-111-111
výroba těžká a energetika		145-146-146
výroba lehká		175-176-176
výroba drobná a služby		204-208-208
skladování a logistiky		160-161-161
výroba zemědělská a lesnická		190-185-145
výroba energie z obnovitelných zdrojů		230-230-220
výroba a skladování jiné		167-167-167
smíšené výrobní všeobecné		160-160-185
smíšené výrobní jiné		160-160-185
vodní a vodohospodářské všeobecné		80-240-255
vodní a vodních toků		107-235-255
vodohospodářské		151-243-255
vodní a vodohospodářské jiné		193-243-255
zemědělské všeobecné		255-249-198
orná půda		255-245-220
trvalé travní porosty		237-244-194
trvalé kultury		255-225-120
zemědělské jiné		255-240-170
lesní všeobecné		106-176-133
další členění	hospodářské	106-176-133
	ochranné	106-176-133
	zvláštního určení	106-176-133
lesní jiné		106-176-133
přírodní všeobecné		160-210-160
přírodní jiné		160-210-160
smíšené krajinné všeobecné		229-255-178
další členění	erozně ohrožené	229-255-178
	kulturně-historické zájmy	229-255-178
	lesnictví extenzivní	229-255-178
	ochrana proti ohrožení území	229-255-178
	přírodní priority	229-255-178
	rekreace nepobytová	229-255-178
	sportovní využití	229-255-178
	vodohospodářské zájmy	229-255-178
	zemědělství extenzivní	229-255-178
smíšené krajinné jiné		229-255-178
těžba všeobecná		161-123-77
těžba dobývání a úprava		240-180-150
těžba stavby a zařízení		165-145-115
těžba jiná		195-165-130
specifické zvláštního určení		125-145-195
specifické jiné		125-145-195
městské obytné		246-212-213
městské rekreační		252-239-207
městské produkční		204-221-237
volné krajiny přírodní		214-232-216
volné krajiny rekreační		252-249-204
volné krajiny produkční		242-237-231

Specifikace symbolů:

Kódy ploch s rozdílným způsobem využití (stabilizované i návrhové): barva písma černá (RGB 0-0-0) s obrysem bílé barvy (RGB 255-255-255). V případě nutnosti lze užít písmo černé barvy (RGB 0-0-0) bez obrysu.

Kódy územních rezerv: barva písma bílá (RGB 255-255-255) s obrysem černé barvy (RGB 0-0-0).

V případě nutnosti lze užit písmo černé barvy (RGB 0-0-0) bez obrysu.

Obvodová linie ploch s rozdílným způsobem využití: barva černá (RGB 0-0-0).

Šrafa návrhových ploch s rozdílným způsobem využití: vodorovné a svislé linie bílé barvy (RGB 255-255-255).

Příloha č. 14

Požadavky na uspořádání a označení složek a souborů a na výměnný formát předávaných dat územního plánu

Následující stránka
