Příloha č. 6
k nařízení vlády č. 178/2001 Sb.Prostorové požadavky na pracoviště
- 1. Pro jednoho zaměstnance musí být na pracovišti volná podlahová plocha nejméně 2 m2 mimo zařízení a spojovací cesty. Šíře volné plochy pro pohyb nesmí být v žádném místě zúžena pod 1 m.
- 2. Světlá výška trvalých pracovišť musí být
- a) při ploše méně než 50 m2 nejméně 2,60 m,
- b) při ploše méně než 100 m2 nejméně 2,70 m,
- c) při ploše méně než 2000 m2 nejméně 3,00 m,
- d) při ploše více než 2000 m2 nejméně 3,25 m.
- 3. Světlá výška místností se šikmými stropy musí být alespoň nad polovinou podlahové plochy 2,30 m.
- 4. Světlá výška přechodných pracovišť nesmí být nižší než 2,1 m.
- 5. Výšky uvedené v bodu 2 písm. c) a d) mohou být v prodejních prostorách, kancelářích a jiných pracovních prostorách, ve kterých je vykonávána lehká práce, či práce v sedě, sníženy o 0,25 m za předpokladu, že bude zajištěn pro každého trvale pracujícího na pracovišti vzdušný prostor podle bodu 6 a bude vyloučeno oslňování zaměstnanců. Světlá výška však nesmí být nižší než 2,60 m. Světlé výšky klimatizovaných pracovišť jsou uvedeny v příloze č. 4 k tomuto nařízení.
- 6. Na pracovištích musí na jednoho zaměstnance připadnout nejméně:
- 12 m3 vzdušného prostoru při práci vykonávané vsedě,
- 15 m3 vzdušného prostoru při práci vykonávané vstoje,
- 18 m3 vzdušného prostoru při těžké tělesné práci.
- Stanovený vzdušný prostor nesmí být zmenšen stabilními provozními zařízeními.
- 7. Požadavky uvedené v této příloze se nevztahují na ovládací stanoviště a kabiny strojního zařízení, boxy pokladen a pracovní prostory obdobné povahy.
Některé požadavky na pracovní místo
- 1. Výška pracovní (manipulační) roviny musí odpovídat tělesným rozměrům zaměstnance, základní pracovní poloze, hmotnosti předmětů, břemen apod., jež jsou při činnosti užívány, a zrakovým nárokům. Optimální výška pracovní roviny je při práci vstoje u mužů v rozmezí 1020 - 1180 mm, u žen 930 - 1080 mm. Při práci vsedě je optimální výška pracovní roviny u mužů 220 - 310 mm a u žen 210 - 300 mm nad sedákem. Výška sedáku nad podlahou se předpokládá v rozsahu 400 ± 50 mm. Pokud jsou při práci používány přípravky (například svěráky) a jiná technická zařízení, pak výškou pracovní roviny se rozumí místo, na němž jsou nejčastěji vykonávány pohyby.
- 2. Při práci vyžadující zvýšené nároky na zrak (drobné předměty, součásti a podobně) se výška pracovní roviny zvětšuje přibližně o 100 - 200 mm. Při práci, při níž se manipuluje i s předměty těžšími než 2 kg při práci převážně vstoje, se manipulační rovina snižuje přibližně o 100 - 200 mm.
- 3. Dosahy horních končetin na vodorovné pracovní rovině při práci vsedě se upravují v souladu s údaji v následujících obrázcích.
- 4. Pracovní místo musí být uspořádáno tak, aby manipulační roviny, pohybové prostory a vynakládané síly odpovídaly tělesným rozměrům a přirozeným drahám pohybů končetin zaměstnanců a aby nedocházelo k zaujímání fyziologicky nevhodných pracovních poloh.

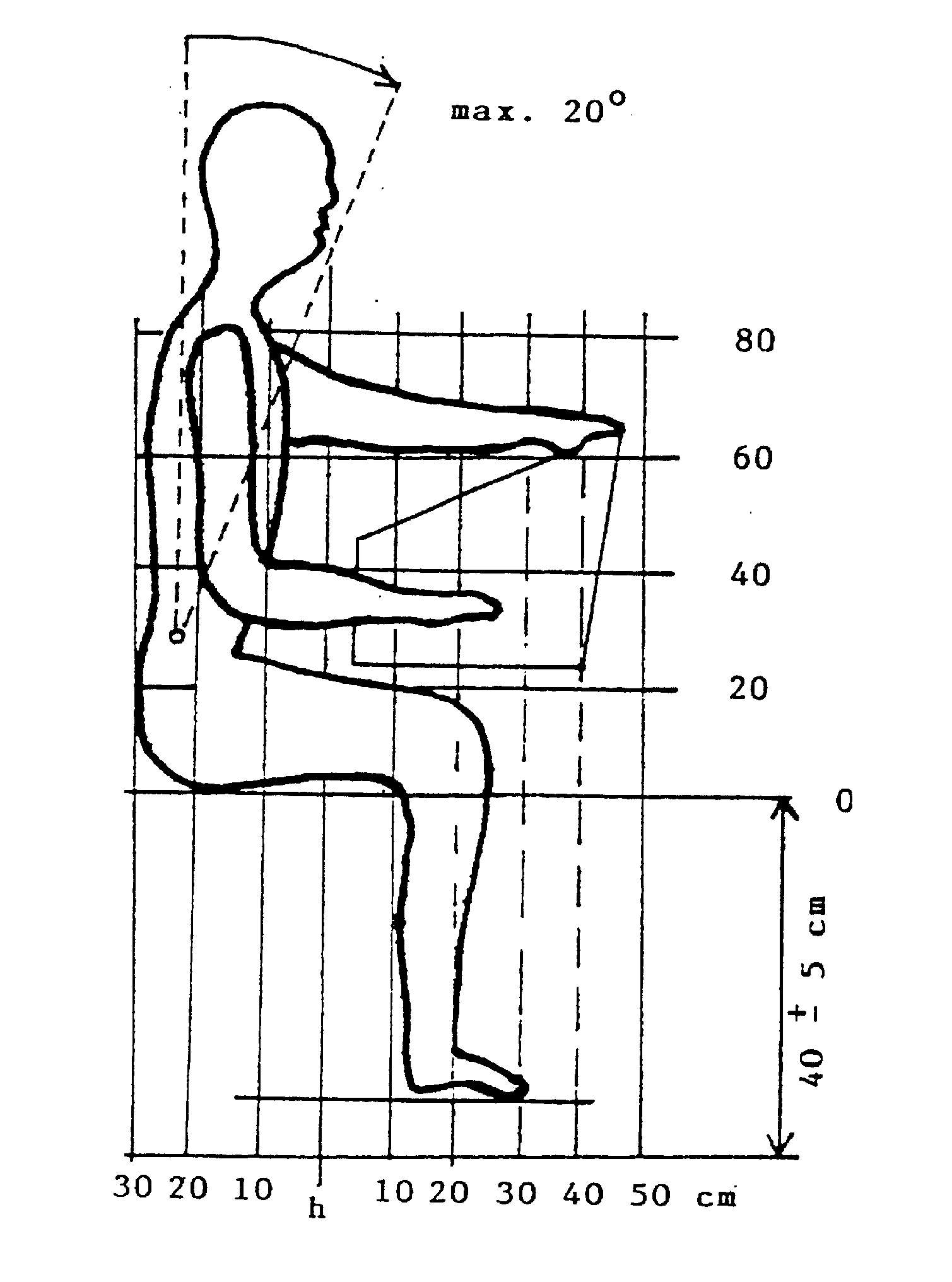

Obr.1
Dosahy horních končetin ve svislé rovině při práci vsedě

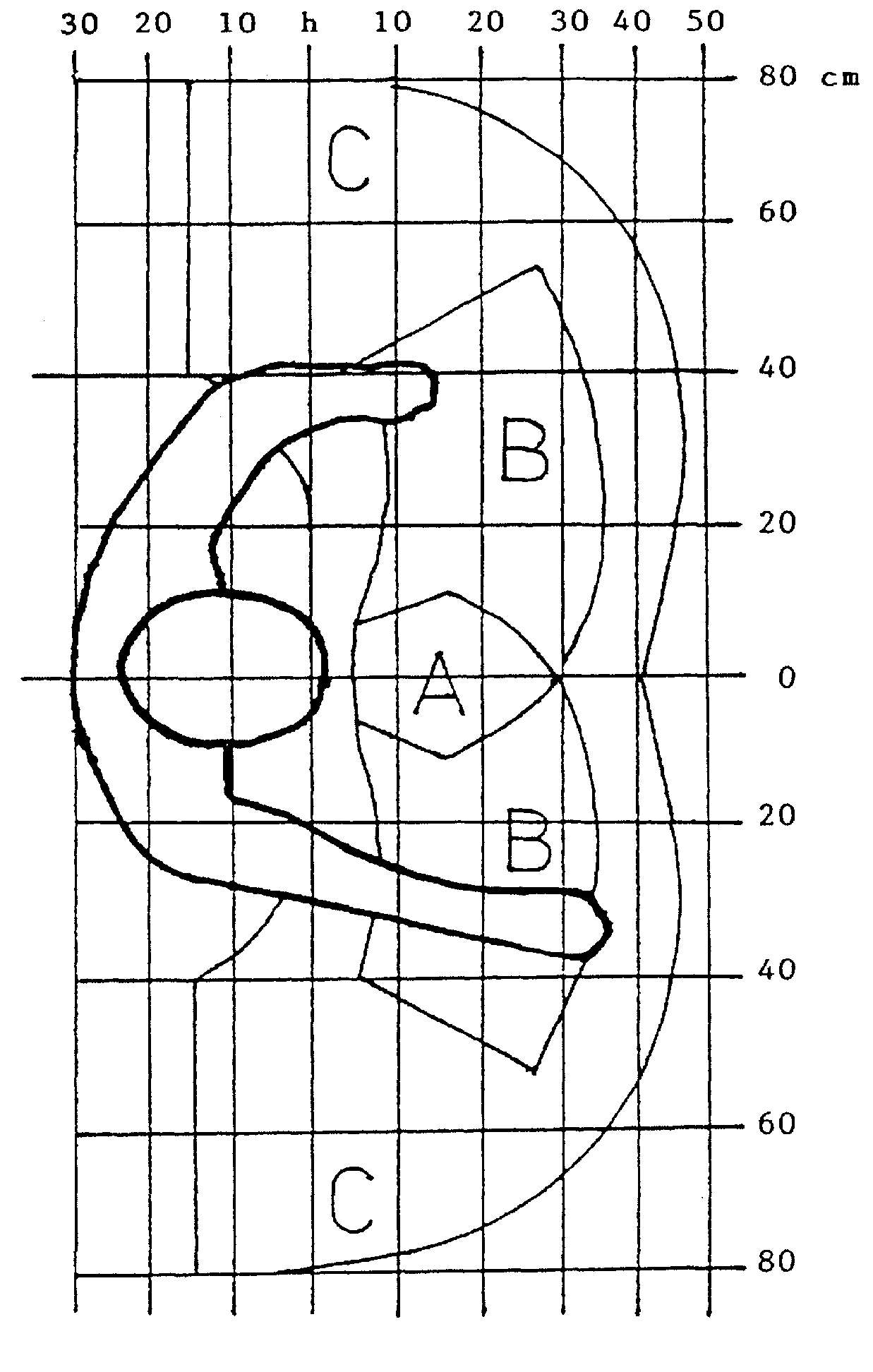

Obr. 2
Dosahy horních končetin ve svislé rovině při práci vsedě

- Vysvětlivky k obr. č. 2
- Oblast A - časté a přesné pohyby, uchopování drobných předmětů prsty obou rukou.
- Oblast B - pohyby obou předloktí a při manipulaci s předměty a nástroji bez nutnosti změny základní pracovní polohy - mírné předklánění, pohyb do stran.
- Oblast C - maximální dosah - méně časté a pomalejší pohyby, nutnost otáčení trupu.
- Vysvětlivky k obr. č. 2
- 5. Pracovní sedadlo a prostor pro dolní končetiny
- a) Pracovní místa, u nichž je základní pracovní poloha trvale vsedě, musí být vybavena pracovním sedadlem s nastavitelnou výškou sedáku a se zádovou opěrou.
- b) Pracovní místa, u nichž je základní pracovní poloha trvale vstoje a nevyžaduje se trvalé sledování chodu zařízení, musí být vybavena sedadlem jednoduché konstrukce pro krátkodobý odpočinek.
- c) Konstrukce sedadel musí zajišťovat jejich stabilitu, případně snadné seřízení výšky sedáku i sklonu zádové opěrky. Povrch sedáku a zádové opěry musí odpovídat podmínkám práce zvláště pokud jde o poréznost, omyvatelnost a podobně.
- d) Pracovní místa, na nichž je zvýšena pracovní rovina, se vybavují pracovními sedadly s výškou sedáku odpovídající výšce pracovní roviny nad podlahou a zrakovým požadavkům. Musí být vybavena kruhovou či jinou opěrou pro dolní končetiny.
- e) Na montážních linkách v pásové a proudové výrobě s trvalým i přerušovaným sedem a v případech, kdy provádění pracovních úkonů je spojeno s natáčením trupu nebo s prováděním úkonů mimo optimální dosah paží (obrázek č. 2), se pracovní místa vybavují otočnými, popřípadě pojíždějícími sedadly.
- f) Prostor pro dolní končetiny na pracovních místech s trvalým i přerušovaným sedem musí být dostatečně velký a musí umožňovat pohodlnou pracovní polohu a pohyb dolních končetin jak vpřed, tak do stran.
- g) Rozměry pohybového prostoru pro dolní končetiny jsou uvedeny v následujícím přehledu [mm]
Příloha č. 6 Prostorové požadavky na pracoviště Některé požadavky na pracovní místo Nejmenší výška nad podlahou 600 Nejmenší celková šířka 500 Nejmenší hloubka (od přední hrany stolu či zařízení) 500 Optimální hloubka (od přední hrany stolu či zařízení) 700 Nejmenší vzdálenost roviny sedadla od dolní plochy pracovního stolu 200
- h) Pohybový prostor pro nožní ovládače:
- - maximálně 400 mm od roviny h (svislá rovina proložená místem nejvíce vystupující hrany pracovní roviny, kolmá k vodorovné rovině - podlaze),
- - minimálně 200 mm od roviny h vpřed,
- - maximálně 250 mm nad základnou,
- - maximálně 350 mm do stran od svislé roviny procházející středem sedadla, kolmé k rovině h.
Uvedené hodnoty platí v případě, že přední hrana sedadla je asi 100 mm vzdálena od roviny h. V případě jiné vzdálenosti mezi přední hranou sedadla a rovinou h se musí pohybový prostor pro nožní ovládače posunout vpřed nebo vzad.
- i) Síly přípustné pro ovladače a rozměry ruky jsou uvedeny v tabulkách.
Přípustné síly pro ovladače
Příloha č. 6 Prostorové požadavky na pracoviště Některé požadavky na pracovní místo Přípustné síly pro ovladače Typ ovladače Tvar, polohy a frekvence ovládání Způsob ovládání,minimální a
maximální síly (N)Tlačítko Kruhové, čtvercové, obdélníkové, hřibové Jedním prstem min. 2,5
max. 8dlaní min. 2,5
max. 50Přepínač páčkový Válcový, kuželový, hranolový
dvoupolohový: min. 30° na strany od svislé osy,
třípolohový: min. 30° na strany od svislé osy a kolmo k základněPrsty min. 2,5
max. 10Přepínač otočný Kruhová základna, úchopová část kuželová, obdélníková
při zrakové kontrole: max. počet poloh - 24, min. úhel mezi polohami - 25°
při hmatové kontrole: max. počet poloh - 8, min. úhel mezi polohami - 45°Prsty min. 2,5
max. 15Točítko Válcový, kuželový,
průměr do 2,5 cm
průměr větší než 2,5Prsty min. 2,5
max. 4
min. 2,5
max. 15Kolo ruční Vnější průměr věnce se volí podle rychlosti otáčení, při větší rychlosti menší průměr Jednou rukou min. 10
max. 100oběma rukama min. 10
max. 200Volant a) technická zařízení pracovně nepojíždějící
b) technická zařízení pracovně pojíždějící
c) všechna technická zařízení při selhání posilovače řízení (při nouzovém řízení)Oběma rukama
jednou nebo oběma rukama
oběma rukamamax. 115
max. 80
max. 350Volant Zemědělská a lesnická zařízení
a) tech. zařízení pracovně nepojíždějící
b) tech. zařízení pracovně pojíždějící
c) všechna zařízení při selhání posilovače řízení (při nouzovém řízení)Oběma rukama
jednou nebo oběma rukama
oběma rukamamax. 120
max. 120
max. 490Páka ruční Rukojeť: válcová, kuželová, kulová Horní končetinou
pohyb páky:trvale: vpřed a vzad
do stranmin. 10
max. 60
min. 10
max. 40často: vpřed a vzad
do stranmin. 10
max. 120
min. 10
max. 80zřídka: nahoru a dolů
(nouzová a parkovací brzda)
u zemědělských a lesnických strojů:min. 10
max. 300
max. 250nouzová a parkovací brzda max. 295 Páka nožní (pedál) Obdélníkový, kruhový, čtvercový
trvale:Pohybem celé nohy min. 10
max. 90často: pedál provozní nouzové brzdy min. 40
max. 400pedál ovládaný pohybem nohy v kotník min. 20
max. 60pedál spojky:
pedál akcelerátoru:
pedál provozní a nouzové brzdy:
ostatní pedály:zemědělské a lesnické stroje: max. 245
max. 60
max. 580
max. 150Rozměry ruky
Příloha č. 6 Prostorové požadavky na pracoviště Některé požadavky na pracovní místo Přípustné síly pro ovladače Rozměry ruky Muži Ženy Průměr 95 % Průměr 95 % Délka ruky dlaňová 18,8 20,3 17,2 18,6 Délka dlaně 10,7 11,7 9,8 10,7 Délka III. prstu 8,1 9 7,4 8,2 Šířka ruky 8,8 9,7 8 8,8
