Vyhláška Ministerstva průmyslu a obchodu, kterou se stanoví podrobnosti označování energetických spotřebičů energetickými štítky a zpracování technické dokumentace, jakož i minimální účinnost energie pro elektrické spotřebiče uváděné na trh

Příloha č. 8

ZDROJE SVĚTLA

Úvodní ustanovení

1. 1. Požadavky obsažené v této příloze se vztahují na elektrické zdroje světla napájené z elektrické sítě (žárovky a integrální kompaktní zářivky) a na zářivky pro domácnost (včetně lineárních a neintegrálních kompaktních zářivek), i když jsou prodávány pro jiné účely než pro použití v domácnosti. Jestliže zařízení, jehož součástí je světelný zdroj, může být konečným uživatelem rozebráno, je pro účely této přílohy „zdrojem světla“ ta část nebo části, která vyzařuje nebo které vyzařují světlo.
2. 2. Tato příloha se nevztahuje na následující zdroje světla:
   1. a) zdroje světla se světelným tokem větším než 6 500 lumenů;
   2. b) zdroje světla s příkonem nižším než 4 watty;
   3. c) zdroje světla pro reflektory;
   4. d) zdroje světla pro použití s jinými zdroji energie, např. bateriemi;
   5. e) zdroje světla, které nejsou uváděny na trh nebo nejsou předmětem obchodu zejména pro účely vytváření světla ve viditelné části spektra (400 až 800 nm);
   6. f) zdroje světla, které jsou uváděny na trh nebo jsou předmětem obchodu přednostně pro účely jiné než osvětlování. Pokud však je zdroj světla nabízen k prodeji, k pronájmu, ke splátkovému prodeji nebo vystaven samostatně, např. jako náhradní díl, musí být zahrnut do oblasti působnosti této přílohy.

1. 3. Údaje požadované touto přílohou se pokládají za splněné, pokud jsou v souladu s příslušnými harmonizovanými technickými normami¹).
2. 4. Technická dokumentace uvedená v § 3 odst. 1 vyhlášky musí obsahovat:
   1. a) jméno, obchodní značku a adresu dodavatele;
   2. b) všeobecný popis zdroje světla, postačující pro jeho jednoznačnou identifikaci;
   3. c) údaje a případně příslušné výkresy týkající se hlavních znaků konstrukce modelu a zvláště položek, které mají znatelný vliv na jeho spotřebu energie;
   4. d) protokoly o příslušných zkouškách měřením prováděných na modelu za použití zkušebních metod podle harmonizovaných norem uvedených dle bodu 3 této přílohy;
   5. e) návod k použití (pokud existuje).

1. 5. Štítek uvedený v § 4 odst. 3 vyhlášky musí odpovídat požadavkům uvedeným v části I. této přílohy. Štítek musí být umístěn, natištěn nebo upevněn na vnějším povrchu samostatného obalu zdroje světla. Viditelnost štítku nesmí být znemožněna nebo snížena jakýmkoliv umístěným, vytištěným nebo upevněným údajem na vnějším povrchu samostatného obalu zdroje světla. V části I. je specifikováno, jak může být štítek proveden v případě velmi malého obalu.
2. 6. Obsah a úprava informačního listu uvedeného v § 3 odst. 2 vyhlášky musí odpovídat požadavkům uvedeným v části II. této přílohy.
3. 7. Za okolností uvedených v § 4 odst. 2 vyhlášky a je-li spotřebič nabízen k prodeji, k pronájmu nebo k prodeji na splátky prostřednictvím tiskovin, např. katalogu zásilkového prodeje, musí tyto tištěné nabídky obsahovat všechny informace uvedené v části III. této přílohy.
4. 8. Třída energetické účinnosti zdroje světla uvedená na štítku a v informačním listu musí odpovídat části IV. této přílohy.
5. Obsah přílohy č. 8:

   Příloha č. 8 ZDROJE SVĚTLA Úvodní ustanovení

   ČÁST I	ŠTÍTEK

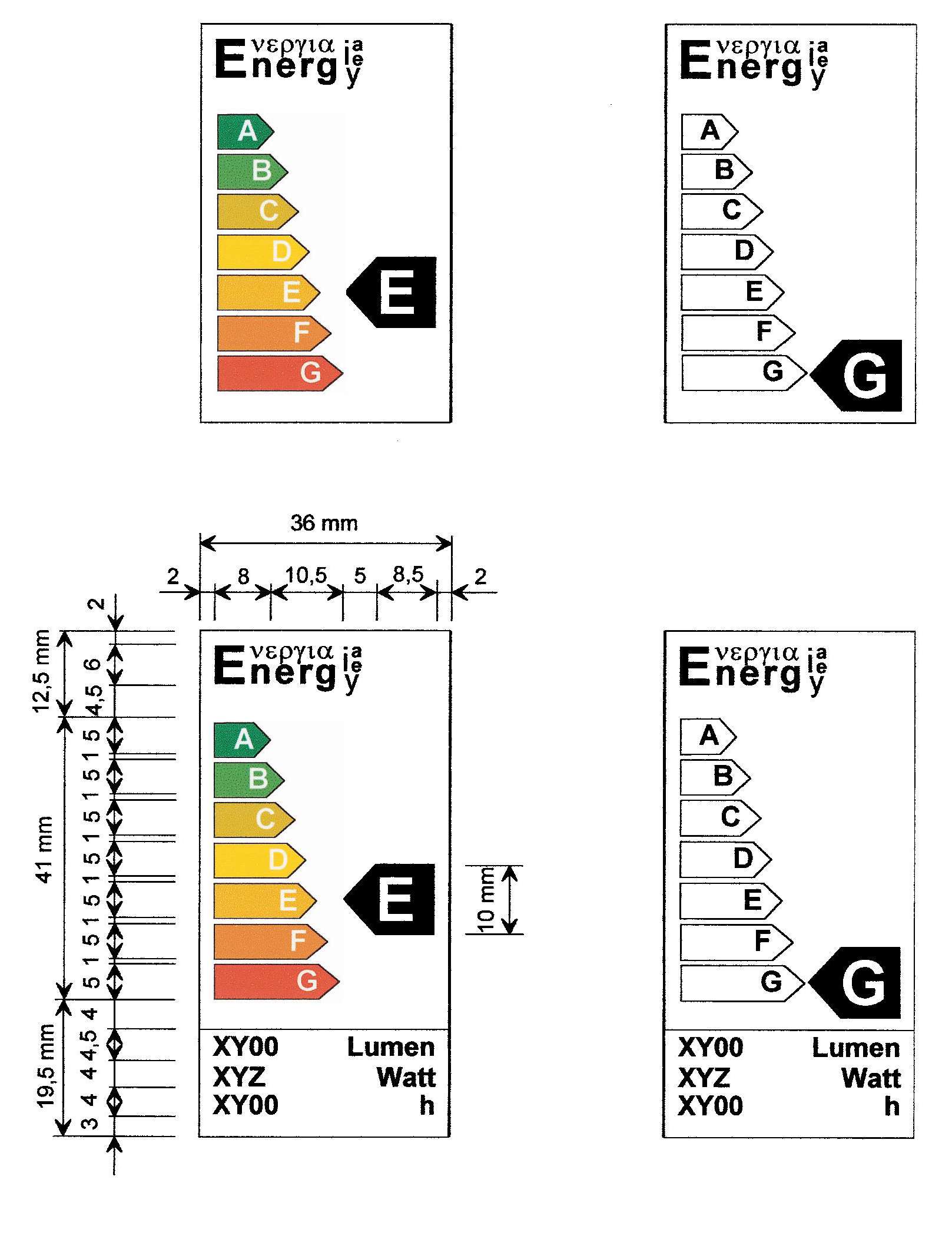

   	• Štítek se volí z následujících vyobrazení. Pokud štítek není na obalu natištěn, ale je samostatný a je na obal např. nalepen, musí se použít barevné verze. Pokud se použije verze „černá na bílé“, je třeba volit takové barvy tisku a pozadí, které zajistí čitelnost štítku.
   ČÁST II	INFORMAČNÍ LIST
   ČÁST III	ZÁSILKOVÝ PRODEJ A JINÉ DRUHY ZPROSTŘEDKOVANÉHO PRODEJE
   ČÁST IV	TŘÍDA ENERGETICKÉ ÚČINNOSTI



Údaje na štítku

1. Na štítku se uvedou následující údaje:
   1. I. Třída energetické účinnosti zdroje světla stanovená stanovená v souladu s části IV. této přílohy. Toto indikační písmeno se umístí ve stejné úrovni jako příslušná šipka.
   2. II. Světelný tok zdroje světla v lumenech měřený v souladu se zkušebními metodami dle harmonizovaných norem podle bodu 3 úvodního ustanovení této přílohy.
   3. III. Příkon (ve wattech) zdroje světla měřený v souladu se zkušebními metodami dle harmonizovaných norem podle bodu 3 úvodního ustanovení této přílohy.
   4. IV. Jmenovitá střední doba života zdroje světla měřená v souladu se zkušebními metodami dle harmonizovaných norem podle bodu 3 úvodního ustanovení této přílohy. Pokud není na obalu uveden jiný údaj o životnosti zdroje světla, může být tento údaj vypuštěn.

V případě, že jsou údaje požadované v bodech II., III. nebo IV. uvedeny jinde na obalu zdroje světla, mohou být na štítku včetně příslušného rámečku vypuštěny. Štítek se pak volí z následujících vyobrazení:

Tisk

1. Údaje pro tisk štítku:

   Štítek musí být ohraničen prázdným okrajem o šířce alespoň 5 mm (jak je znázorněno). V případě, že žádná ze stran obalu není natolik dlouhá, aby se na ni vešel štítek a tento prázdný okraj, nebo v případě, že by bylo pokryto více než 50 % plochy povrchu na nejdelší straně, může být štítek a okraj zmenšen, avšak ne více, než je požadováno pro splnění obou těchto podmínek. V žádném případě nesmí být štítek zmenšen více než na (délkově) 40 % své normalizované velikosti. Je-li obal pro tento zmenšený štítek příliš malý, musí být štítek ke zdroji světla nebo k obalu připevněn. Je-li však štítek o normální velikosti vystaven spolu se zdrojem světla (například upevněn k pultu, na němž je zdroj světla vystaven zdroj), může pak být štítek vypuštěn.

   Použité barvy

   1. Barevné verze:
      1. CMYK – cyan, magenta, žlutá, černá
      2. Příklad 07X0: 0 % cyan, 70 % magenta, 100 % žlutá, 0 % černá.
   1. Šipky
      1. A: X0X0
      2. B: 70X0
      3. C: 30X0
      4. D: 00X0
      5. E: 03X0
      6. F: 07X0
      7. G: 0XX0

   Barva okraje: X070

   Celý text je černý. Pozadí je bílé.

INFORMAČNÍ LISTČÁST II

Informační list musí obsahovat údaje stanovené pro štítek ¹.

ZÁSILKOVÝ PRODEJ A JINÉ DRUHY ZPROSTŘEDKOVANÉHO PRODEJEČÁST III

1. V katalozích pro zásilkový prodej a v jiných tiskovinách uvedených v bodě 8 úvodního ustanovení této přílohy musí být buďto kopie štítku nebo následující údaje, tak jak je uvedeno v části II. bod 2 v tomto pořadí:
   1. 1. Třída energetické účinnosti vyjádřená jako „Třída energetické účinnosti ... na stupnici A (vyšší účinnost) až G (nižší účinnost )“. Pokud je informace uvedena ve formě tabulky, může to být vyjádřeno jinými prostředky za předpokladu, že je jasné, že stupnice je od A (vyšší účinnost) do G (nižší účinnost).
   2. 2. Světelný tok zdroje světla v lumenech
   3. 3. Příkon ve wattech
   4. 4. Jmenovitá střední doba životnosti zdroje světla v hodinách (pokud není v katalogu uveden jiný údaj, může být tento vypuštěn).

TŘÍDA ENERGETICKÉ ÚČINNOSTIČÁST IV

1. Třída energetické účinnosti zdroje světla se určuje takto:
   1. Zdroje světla se zařazují do třídy A, jestliže
      1. - u zářivek bez vestavěného předřadníku
         1. (zdroje světla, které vyžadují předřadník a/nebo jiné zařízení pro připojení k síti)

      1. - u jiných zdrojů světla
         1. kde Ф je světelný tok zdroje světla v lumenech
         2. kde W je příkon zdroje světla ve W
   1. Není-li zdroj světla zařazen do třídy A, vypočítá se referenční příkon W_R ze vztahu:
      1. 0,2Ф, jestliže Ф ≤ 34 lumenů
      2. kde Ф je světelný tok zdroje světla v lumenech
   1. Index energetické účinnosti E_I se stanoví ze vztahu
      1. kde W je příkon zdroje světla ve wattech.

1. Třídy energetické účinnosti se pak určují z následující tabulky:

   Příloha č. 8 ZDROJE SVĚTLA Úvodní ustanovení Údaje na štítku Tisk INFORMAČNÍ LIST ZÁSILKOVÝ PRODEJ A JINÉ DRUHY ZPROSTŘEDKOVANÉHO PRODEJE TŘÍDA ENERGETICKÉ ÚČINNOSTI

   Třída energetické účinnosti	Index energetické účinnosti EI
   B	EI < 60 %
   C	60 % ≤ EI < 80 %
   D	80 % ≤ EI < 95 %
   E	95 % ≤ EI < 110 %
   F	110 % ≤ EI < 130 %
   G	EI ≥ 130 %
