Platné znění

Vyhláška Ministerstva průmyslu a obchodu, kterou se stanoví podrobnosti označování energetických spotřebičů energetickými štítky a zpracování technické dokumentace, jakož i minimální účinnost energie pro elektrické spotřebiče uváděné na trh

zrušený předpis

Příloha č. 4

k vyhlášce č. 215/2001 Sb.

CHLADNIČKY A MRAZNIČKY A JEJICH KOMBINACE

Úvodní ustanovení

  1. 1. Požadavky obsažené v této příloze se vztahují na elektrické chladničky, konzervátory mražených potravin, mrazničky potravin a jejich kombinace, určené pro domácnost napájené z elektrické sítě. Nevztahuje se na takové spotřebiče, které mohou používat i jiných zdrojů energie, např. akumulátorové baterie.
  2. 2. Údaje požadované touto přílohou se pokládají za splněné, pokud jsou v souladu s příslušnými harmonizovanými technickými normami1). Údaje o hluku v tom případě, že je to požadováno v souladu s platnými předpisy.
  3. 3. Technická dokumentace uvedená v § 3 odst. 1 vyhlášky musí obsahovat:
    1. – jméno a adresu dodavatele,
    2. – všeobecný popis spotřebiče postačující pro jeho jednoznačnou identifikaci,
    3. – údaje a případně příslušné výkresy týkající se hlavních znaků konstrukce modelu a zvláště položek, které mají znatelný vliv na jeho spotřebu energie,
    4. – protokoly o příslušných zkouškách měřením prováděných zkušebními metodami podle harmonizovaných norem dle bodu 2.
    5. – návod k obsluze.
  1. 4. Spotřebiče, na které se vztahuje tato příloha, musí být rozděleny do „kategorií“, jak je uvedeno v části II. bod 3 této přílohy.
  2. 5. Štítek uvedený v § 4 odst. 3 vyhlášky musí odpovídat požadavkům uvedeným v části I. této přílohy. Štítek musí být umístěn na vnější straně přední nebo horní části spotřebiče tak, aby byl zřetelně viditelný a nebyl zakryt.
  3. 6. Obsah a úprava informačního listu uvedeného v § 3 odst. 2 vyhlášky musí odpovídat požadavkům uvedeným v části II. této přílohy.
  4. 7. Za okolností uvedených v § 4 odst. 2 vyhlášky a je-li spotřebič nabízen k prodeji, k pronájmu nebo ke splátkovému prodeji prostřednictvím tiskovin, např. katalogu zásilkového prodeje, musí tyto tiskoviny obsahovat všechny informace uvedené v části III. této přílohy.
  5. 8. Třída energetické účinnosti spotřebiče musí odpovídat části IV. této přílohy.
  6. Obsah přílohy č. 4:
    Příloha č. 4 CHLADNIČKY A MRAZNIČKY A JEJICH KOMBINACE
    ČÁST IŠTÍTEK
    ČÁST IIINFORMAČNÍ LIST
    ČÁST IIIZÁSILKOVÝ PRODEJ A JINÉ DRUHY ZPROSTŘEDKOVANÉHO PRODEJE
    ČÁST IVTŘÍDA ENERGETICKÉ ÚČINNOSTI

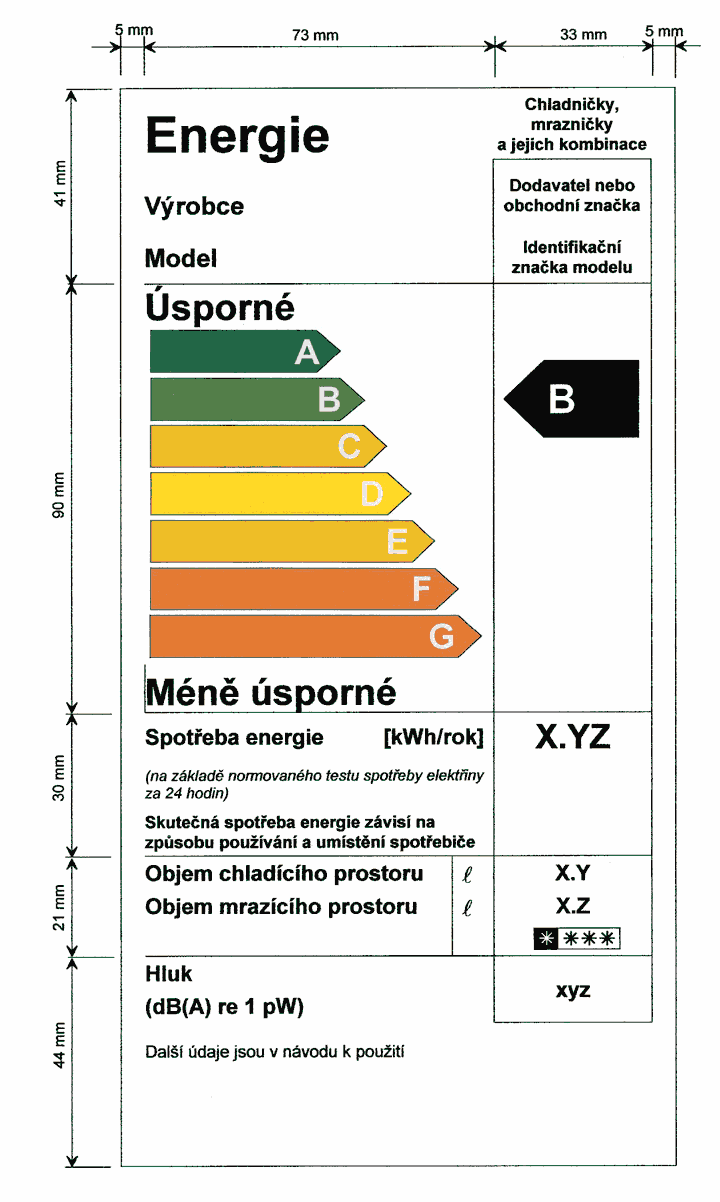

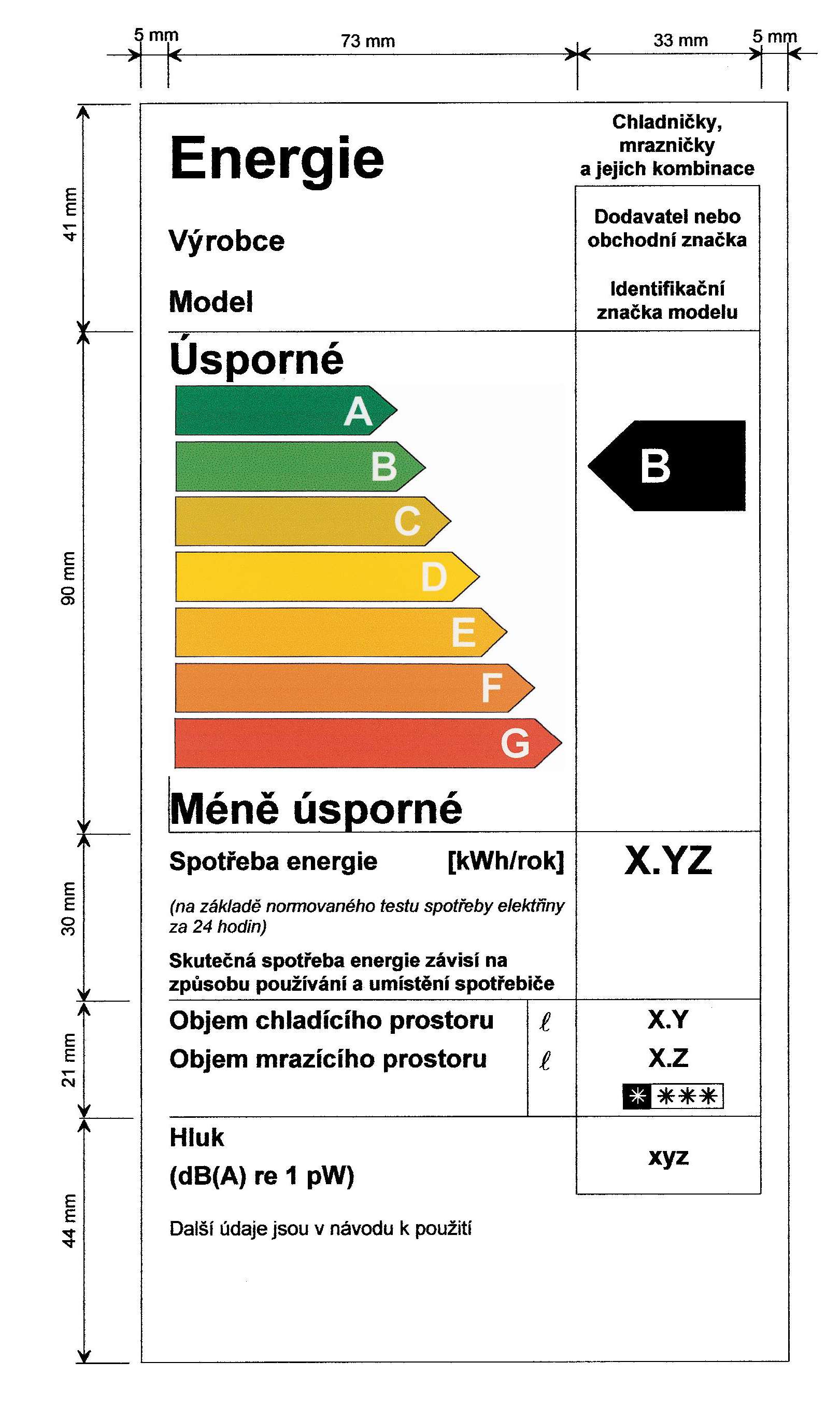

    Obrázek

Údaje na štítku

  1. Na štítek se uvedou následující údaje:
    1. I. Název dodavatele nebo obchodní značka.
    2. II. Identifikační značka modelu.
    3. III. Třída energetické účinnosti spotřebiče stanovená v souladu s části IV. této přílohy. Odpovídající písmeno je umístěno ve stejné úrovni jako příslušná šipka.
    4. IV. Aniž by byly dotčeny jakékoli požadavky příslušného národního, regionálního nebo mezinárodního programu enviromentálního značení typu I. (ekolabelingového programu), může zde být připojena kopie eko-značky v případě, že spotřebiči byla eko-značka udělena v souladu s příslušným ekolabelingovým programem. V níže uvedeném „Návodu k provedení štítku“ je vysvětleno, jakým způsobem je možno eko-značku uvést na štítku, přičemž její provedení (barevné, rozměrové, atd.) musí odpovídat pravidlům příslušného ekolabelingového programu.
    5. V. Spotřeba energie v souladu s normami uvedenými v bodě 2 úvodního ustanovení této přílohy, avšak vyjádřená v kWh za rok (tj. spotřeba za 24 hodin x 365).
    6. VI. Součet čistého úložného objemu všech prostor bez označení hvězdičkou (tj. pracovní teplota > -6 °C).
    7. VII. Součet čistého úložného objemu všech mrazicích prostorů pro potraviny označených hvězdičkou (tj. pracovní teplota ≤ -6 °C).
    8. VIII. Označení hvězdičkou mrazicích prostor pro potraviny v souladu s normami, podle bodu 2 úvodního ustanovení této přílohy. Pokud tento prostor není označen hvězdičkou, ponechá se příslušné místo nevyplněné.
    9. IX. Přichází-li to v úvahu, hluk měřený v souladu s příslušnými předpisy.

Tisk štítku

  1. Údaje pro tisk štítku:
    1. Použité barvy:

    CMYK: cyan, magenta, žlutá, černá

    Příklad: 07X0: 0 % cyan, 70 % magenta, 100 % žlutá, 0 % černá

    1. Šipky:
      1. - A: X0X0,
      2. - B: 70X0,
      3. - C: 30X0,
      4. - D: 00X0,
      5. - E: 03X0,
      6. - F: 07X0,
      7. - G: 0XX0.

    Barva okraje: X070.

    Celý text je černý. Pozadí je bílé.

INFORMAČNÍ LISTČÁST II

Informace mohou být podány ve formě tabulky udávající výčet všech spotřebičů, které dodává tentýž dodavatel, přičemž v tomto případě musí být uvedeny v níže stanoveném pořadí nebo v blízkosti popisu spotřebiče.

  1. Informační list musí obsahovat následující informace:
    1. 1. Název dodavatele nebo obchodní značka.
    2. 2. Identifikační značka modelu.
    3. 3. Typ spotřebiče pro domácnost podle následujícího třídění:
      Příloha č. 4 CHLADNIČKY A MRAZNIČKY A JEJICH KOMBINACE Údaje na štítku Tisk štítku INFORMAČNÍ LIST
      KategoriePopis v informačním listu
      1Chladnička bez prostorů o nízké teplotě
      2Chladnička s prostory o teplotě 5 °C a/nebo 10 °C
      3Chladnička s prostory o nízké teplotě, bez označení hvězdičkou
      4Chladnička s prostory o nízké teplotě, s označením jednou hvězdičkou (*)
      5Chladnička s prostory o nízké teplotě, s označením dvěma hvězdičkami (**)
      6Chladnička s prostory o nízké teplotě, s označením třemi hvězdičkami (***)
      7Chladnička/mraznička, s prostory o nízké teplotě *(***)
      8Skříňová mraznička
      9Pultová mraznička
      10Chladnička a mraznička s více než dvěma dveřmi, nebo jiná, nespadající do výše uvedených kategorií. Dodavatel může zvolit vlastní popis typu spotřebiče.
    1. 4. Třída energetické účinnosti modelu, jak je definována v části IV. této přílohy, vyjádřená jako „Třída energetické účinnosti ... na stupnici od A (nejvyšší účinnost, tj. nízká spotřeba elektrické energie) do G (nejnižší účinnost, tj. vysoká spotřeba elektrické energie)“. Pokud je tato informace uvedena ve formě tabulky, může to být vyjádřeno jiným způsobem za předpokladu, že je jasné, že stupnice je od A (vyšší účinnost) do G (nižší účinnost).
    2. 5. Aniž by byly dotčeny jakékoli požadavky příslušného národního, regionálního nebo mezinárodního programu enviromentálního značení typu I. (ekolabelingového programu), může zde být připojena kopie eko-značky v případě, že spotřebiči byla eko-značka udělena v souladu s příslušným ekolabelingovým programem. V níže uvedeném „Návodu k provedení štítku“ je vysvětleno, jakým způsobem je možno eko-značku uvést na štítku, přičemž její provedení (barevné, rozměrové, atd.) musí odpovídat pravidlům příslušného ekolabelingového programu.
    3. 6. Spotřeba energie v souladu s normami podle bodu 2 úvodního ustanovení této přílohy, avšak vyjádřená v kWh za rok (tj. spotřeba za 24 hodin x 365) popsaná jako „Spotřeba energie XYZ kWh/rok založená na výsledcích normalizované zkoušky po dobu 24 hod. Skutečná spotřeba energie závisí na způsobu použití a umístění spotřebiče.“
    4. 7. Čistý úložný objem prostoru pro uložení čerstvých potravin (5 °C) v souladu s normami podle bodu 2 úvodního ustanovení této přílohy. Tento požadavek se nevztahuje na třídy 8 a 9.
    5. 8. Čistý úložný objem prostoru pro uložení mražených potravin, v souladu s normami podle bodu 2 úvodního ustanovení této přílohy – netýká se tříd 1a 2. U spotřebičů třídy 3 čistý objem výrobníku ledu.U spotřebičů třídy 2 a 10 má být čistý objem každého prostoru dle bodu 7 a 8 uveden v souladu s normami podle bodu 2 úvodního ustanovení této přílohy.
    6. 9. Označení prostoru pro uložení mražených potravin (existuje-li tento prostor) hvězdičkami v souladu s normami podle bodu 2 úvodního ustanovení této přílohy.
    7. 10. Poznámka „Bez mražení“ může být uvedena v souladu s definicemi uvedenými v normách podle bodu 2 úvodního ustanovení této přílohy.
    8. 11. Doba skladování při vypnutí Z v hodinách definovaná jako “doba náběhu teploty“ v souladu s normami podle bodu 2 úvodního ustanovení této přílohy.
    9. 12. „Mrazicí výkonnost“ v kg/24 hod. v souladu s normami podle bodu 2 úvodního ustanovení této přílohy.
    10. 13. „Třída klimatu“ v souladu s normami podle bodu 2 úvodního ustanovení této přílohy. Je-li spotřebič určen pro mírné klima, může být tento údaj vynechán.
    11. 14. „Hluk“, přichází-li to v úvahu, měřený v souladu s platnými předpisy.

    Pokud má spotřebič více než jeden prostor pro uložení čerstvých potravin a jeden pro ukládání mražených potravin, mohou být u tříd 7, 8, 9, 10, 11, 12 a 13 připojeny doplňující informace týkající se těchto prostorů. V tomto případě musí být názvy a pořadí v seznamu těchto prostorů jednotné. Neodpovídá-li navržená teplota prostoru systému označování hvězdičkami nebo normalizované teplotě pro uložení čerstvých potravin (5 °C), musí být tato teplota udána.

    Pokud je součástí informačního listu kopie štítku buďto v barevném nebo černobílém provedení, je třeba uvést pouze další informace obsažené v informačním listu.

ZÁSILKOVÝ PRODEJ A JINÉ DRUHY ZPROSTŘEDKOVANÉHO PRODEJEČÁST III

  1. V katalozích pro zásilkový prodej a v jiných tiskovinách uvedených v bodě 7 úvodního ustanovení této přílohy musí být následující údaje v tomto pořadí:
    1. 1. Třída energetické účinnosti (část II. bod 4)
    2. 2. Spotřeba energie (část II. bod 6)
    3. 3. Čistý objem prostoru pro uložení čerstvých potravin (část II. bod 7)
    4. 4. Čistý objem prostoru pro uložení mražených potravin (část II. bod 8)
    5. 5. Označení prostoru hvězdičkami (část II. bod 9)
    6. 6. Hluk (část II. bod 14).

V případě, že jsou uváděny i jiné údaje obsažené v informačním listu, musí být uvedeny způsobem stanoveným v části II. a musí být zahrnuty do shora uvedeného seznamu v pořadí stanoveném pro informační list.

TŘÍDA ENERGETICKÉ ÚČINNOSTIČÁST IV

  1. Třída energetické účinnosti se určuje v souladu s následující tabulkou 1:

    Tabulka 1

    Příloha č. 4 CHLADNIČKY A MRAZNIČKY A JEJICH KOMBINACE Údaje na štítku Tisk štítku INFORMAČNÍ LIST ZÁSILKOVÝ PRODEJ A JINÉ DRUHY ZPROSTŘEDKOVANÉHO PRODEJE TŘÍDA ENERGETICKÉ ÚČINNOSTI
    Index energetické účinnosti: ITřída energetické účinnosti
    1 < 55A
    55 ≤ 1 < 75B
    75 ≤ 1 < 90C
    90 ≤ 1 < 100D
    100 ≤ 1 < 110E
    110 ≤ 1 < 125F
    125 ≤ 1G
    1. Kde:
      1. „Index energetické účinnosti“ (vyjádřený v procentech) = roční spotřeba energie ve spotřebiči / normalizovaná roční spotřeba;
      2. „Normalizovaná roční spotřeba“ energie ve spotřebiči (vyjádřená v kWh/rok) = M x upravený čistý objem + N;
      3. „Upravený čistý objem“ (vyjádřený v litrech) = čistý objem chladicího prostoru + Ω x čistý objem prostoru pro mražené potraviny.

    Hodnoty M, N a Ω jsou uvedeny v tabulce 2.

    Tabulka 2

    Příloha č. 4 CHLADNIČKY A MRAZNIČKY A JEJICH KOMBINACE Údaje na štítku Tisk štítku INFORMAČNÍ LIST ZÁSILKOVÝ PRODEJ A JINÉ DRUHY ZPROSTŘEDKOVANÉHO PRODEJE TŘÍDA ENERGETICKÉ ÚČINNOSTI
    Třída spotřebičeΩMN
    1 Chladnička bez prostoru o nízké teplotě-0,233245
    2 Chladnička s prostory o teplotě 5 °C a/nebo 10 °C0,751)0,233245
    3 Chladnička bez označení hvězdičkou1,250,233245
    4 Chladnička *1,550,643191
    5 Chladnička **1,850,450245
    6 Chladnička ***2,150,657235
    7 Chladnička/mraznička *(***)3)0,777303
    8 Skříňová mraznička2,152)0,472286
    9 Pultová mraznička2,152)0,446181
    10 Vícedveřové nebo jiné3)4)4)
  2. 1) U chladniček s prostory o teplotě 5 °C a/nebo 10 °C je upravený užitný objem = objem prostoru pro čerstvé potraviny + Ω x objem prostoru chladiče (10 °C) (vyjádřený v litrech).
  3. 2) U spotřebičů “bez mražení“, jak je stanoveno v části II. bod 10, se tento index zvětšuje přechodným součinitelem 1,2 na hodnotu 2,58. (Tím je respektováno případné nepřizpůsobení metody měření, při které není uvažováno tvoření ledu ve spotřebičích „bez mražení“. Při praktickém použití je vytvářený led příčinou mírného zvýšení spotřeby u „konvenčních“ spotřebičů).
  4. 3) Upravený čistý objem A V se vypočítá ze vzorce:

    pro všechny prostory,
    kde Tc je výpočtová teplota (ve °C) každého prostoru, Vc je čistý objem (v litrech) každého prostoru a Fc je součinitel, který je roven 1,2 u prostorů bez mražení a 1 pro ostatní prostory.
  5. 4) U těchto spotřebičů jsou hodnoty M a N určeny teplotou a označením výkonu hvězdičkou v prostoru s nejnižší teplotou, takto:

    6. Tabulka 3

    Příloha č. 4 CHLADNIČKY A MRAZNIČKY A JEJICH KOMBINACE Údaje na štítku Tisk štítku INFORMAČNÍ LIST ZÁSILKOVÝ PRODEJ A JINÉ DRUHY ZPROSTŘEDKOVANÉHO PRODEJE TŘÍDA ENERGETICKÉ ÚČINNOSTI
    Teplota nejchladnějšího prostoruEkvivalentní třídaMN
    > -6 °C1/2/3 chladnička bez prostoru o nízké teplotě/bez hvězdičky/chladnička s prostory pro chlazení0,233245
    ≤ -6 °C *4 Chladnička (*)0,643191
    ≤ -12 °C **5 Chladnička (**)0,450245
    ≤ -18 °C ***6 Chladnička (***)0,657235
    ≤ -18 °C *(***)
    s mrazicí výkonností    		7 Chladnička/mraznička *(***)0,777303
