Vyhláška Ministerstva průmyslu a obchodu, kterou se stanoví požadavky na měřicí přístroje pro měření objemové hmotnosti obilí, označované značkou EHS

1. účinné od 21. 4. 20041. DEFINICE A ZÁKLADNÍ USTANOVENÍ
   1. účinné od 21. 4. 20041.1 Objemová hmotnost obilí je poměr hmotnosti vyjádřený v kilogramech k objemu vyjádřenému v hektolitrech stanovený pro každý druh obilí měřením s použitím přístroje a metody, které jsou v souladu s ustanoveními této vyhlášky.
   2. účinné od 21. 4. 20041.2 „Referenční“ etalon objemové hmotnosti je etalon stanovený měřením s použitím státního etalonu objemové hmotnosti konstruovaného a používaného v souladu s částmi I a II.
   3. účinné od 21. 4. 20041.3 Referenční etalon objemové hmotnosti obilí je vyjádřený v kilogramech na hektolitr s přesností na dvě desetinná místa.
   4. účinné od 21. 4. 20041.4 Státní etalon objemové hmotnosti obilí musí být minimálně každých deset let v souladu s přílohou porovnán s mezinárodním etalonem a seřízen pomocí přenosného etalonu stejného typu.
   5. účinné od 21. 4. 20041.5 Přenosný etalon objemové hmotnosti obilí je přístroj bez vážicího zařízení, ale jinak s přesně stejnými charakteristikami, jaké mají etalony státní.
   6. účinné od 21. 4. 20041.6 Pro obchodní účely se pojmu objemová hmotnost obilí může používat jen pro označení vlastnosti obilí, která byla měřena přístroji, které odpovídají požadavkům této vyhlášky.
   7. účinné od 21. 4. 20041.7 Pro účely obchodování s obilím může být vlastností typicky označovanou jako objemová hmotnost obilí pouze objemová hmotnost obilí, která je definovaná výše.
   8. účinné od 21. 4. 20041.8 Měřicí přístroje označované značkou EHS a používané v obchodním styku k určení objemové hmotnosti obilí musí splňovat požadavky této vyhlášky.

   účinné od 21. 4. 2004Tyto přístroje podléhají EHS schválení typu, budou podrobeny prvotnímu EHS ověření a musí být konstruovány a používány v souladu s podmínkami stanovenými v certifikátu EHS schválení typu. Budou opatřeny značkami a znaky EHS.

1. účinné od 21. 4. 20042. POŽADAVKY NA KONSTRUKCI

   účinné od 21. 4. 2004Měřicí přístroje se skládají z odměrné nádoby, násypky, odřezávacího zařízení, vážicího zařízení a plnicího kontejneru.

   účinné od 21. 4. 2004Všechny části přístrojů musí být konstruovány bezvadně a pečlivě; veškeré povrchy přicházející do styku s obilím musí být hladké a musí být vyrobeny ze stabilního kovu, například mosazi, nerezové oceli, a musí mít dostatečnou tloušťku, aby si při normálním používání uchovaly svůj tvar.

1. účinné od 21. 4. 20043. MĚŘENÍ OBJEMU
   1. účinné od 21. 4. 20043.1 Odměrná nádoba má tvar vertikálního válce, jehož horní hrana je kolmá k ose nádoby.
   2. účinné od 21. 4. 20043.2 Při operaci plnění je odměrná nádoba vždy ve stejné poloze pod násypkou.
   3. účinné od 21. 4. 20043.3 Nad odměrnou nádobou je připevněný plnicí prstenec, který je namontovaný podél stejné osy a má stejný vnitřní průměr jako odměrná nádoba. Nůž se pohybuje mezi těmito dvěma částmi s mírnou vůlí.

1. účinné od 21. 4. 20044. NÁSYPKA
   1. účinné od 21. 4. 20044.1 Násypka se skládá z násypné části s uzavíracím zařízením a z rozdělovače.
   2. účinné od 21. 4. 20044.2 Násypka má tvar komolého kužele, k němuž je připevněna horní válcovitá část a nízká zužující se výpust násypky s uzavíracím zařízením.
   3. účinné od 21. 4. 20044.3 Plnicí zásobník je upevněn takovým způsobem, že při plnění je jeho osa vertikální a shoduje se s osou odměrné nádoby.
   4. účinné od 21. 4. 20044.4 Rozdělovač má přesně specifikovaný tvar. Vyčnívá směrem dolů do zužující se výpusti a jeho pozice je nastavitelná ve vertikálním směru. Jeho osa se shoduje s osou násypky.

1. účinné od 21. 4. 20045. ODŘEZÁVACÍ ZAŘÍZENÍ
   1. účinné od 21. 4. 20045.1 Odřezávací zařízení se skládá z nože, vodicího zařízení a protizávaží.
   2. účinné od 21. 4. 20045.2 Nůž je plochý, horizontální a při používání se neprohýbá.
   3. účinné od 21. 4. 20045.3 Vodicí zařízení omezuje pohyb nože mezi dolním okrajem plnicího prstence a horním okrajem odměrné nádoby.
   4. účinné od 21. 4. 20045.4 Protizávaží uvádí nůž do rovnoměrného pohybu tak, aby procházel obilím.
   5. účinné od 21. 4. 20045.5 Po naplnění a odvážení odměrné nádoby je nadbytečné obilí nad nožem v plnicím prstenci přesypáno do kontejneru.

1. účinné od 21. 4. 20046. VÁŽICÍ ZAŘÍZENÍ
   1. účinné od 21. 4. 20046.1 Odměrná nádoba plná obilí je zvážena na rovnoramenných vahách o váživosti 50 kg.
   2. účinné od 21. 4. 20046.2 Hmotnost vážicí plošiny vah vyvažuje prázdnou odměrnou nádobu.

1. účinné od 21. 4. 20047. CELKOVÁ SESTAVA
   1. účinné od 21. 4. 20047.1 Různé části celého zařízení, mimo odměrnou nádobu a váhy, jsou upevněny na nosné konstrukci takovým způsobem, že horní okraj odměrné nádoby je při plnění v horizontální rovině.
   2. účinné od 21. 4. 20047.2 Nosná konstrukce zařízení je vybavena olovnicí o minimální délce 500 mm nebo libelou. Toto zařízení musí být mezi referenčními značkami, když je horní okraj odměrné nádoby při plnění v horizontální poloze.

1. účinné od 21. 4. 20048. ROZMĚRY MĚŘICÍHO PŘÍSTROJE
   účinné od 21. 4. 2004

   § 3

   Odměrná nádoba
   Vnitřní průměr	(295 ±1) mm
   Objem	(20,00 ±0,01) l
   Vzdálenost mezi vnitřní spodní lícní plochou nádoby a spodním okrajem dolní výpusti násypky	(500 ±2) mm
   Vzdálenost mezi nožem a okrajem odměrné nádoby	(0,5 ±0,2) mm
   Plnicí prstenec
   Vnitřní průměr	(295 ±1) mm
   Násypka
   Délka osy horní válcovité části	(120 ±2) mm
   Délka osy kuželovité části	(240 ±1) mm
   Délka osy dolní kuželové výpusti	(80,0±0,5) mm
   Celková délka osy zásobníku	(440±3) mm
   Vnitřní průměr horní válcovité části	(390 ±1) mm
   Vnitřní průměr kuželové výpusti trysky
   v horní části (g')	(84,5 ±0,5) mm
   ve spodní části (g")	(86,5 ±0,5) mm
   Rozdíl g" - g'	(2,0±0,5) mm
   Rozdělovač
   Průměr dříku	(11,0±0,5) mm
   Talíř: poloměr hrdla	(16,0±0,5) mm
   výška	(5,0±0,5) mm
   průměr	(33,0±0,2) mm
   Odřezávací zařízení
   hmotnost protizávaží	(5,0±0,1) kg
   Plnicí kontejner
   objem po kraj	(24,0±0,1) l

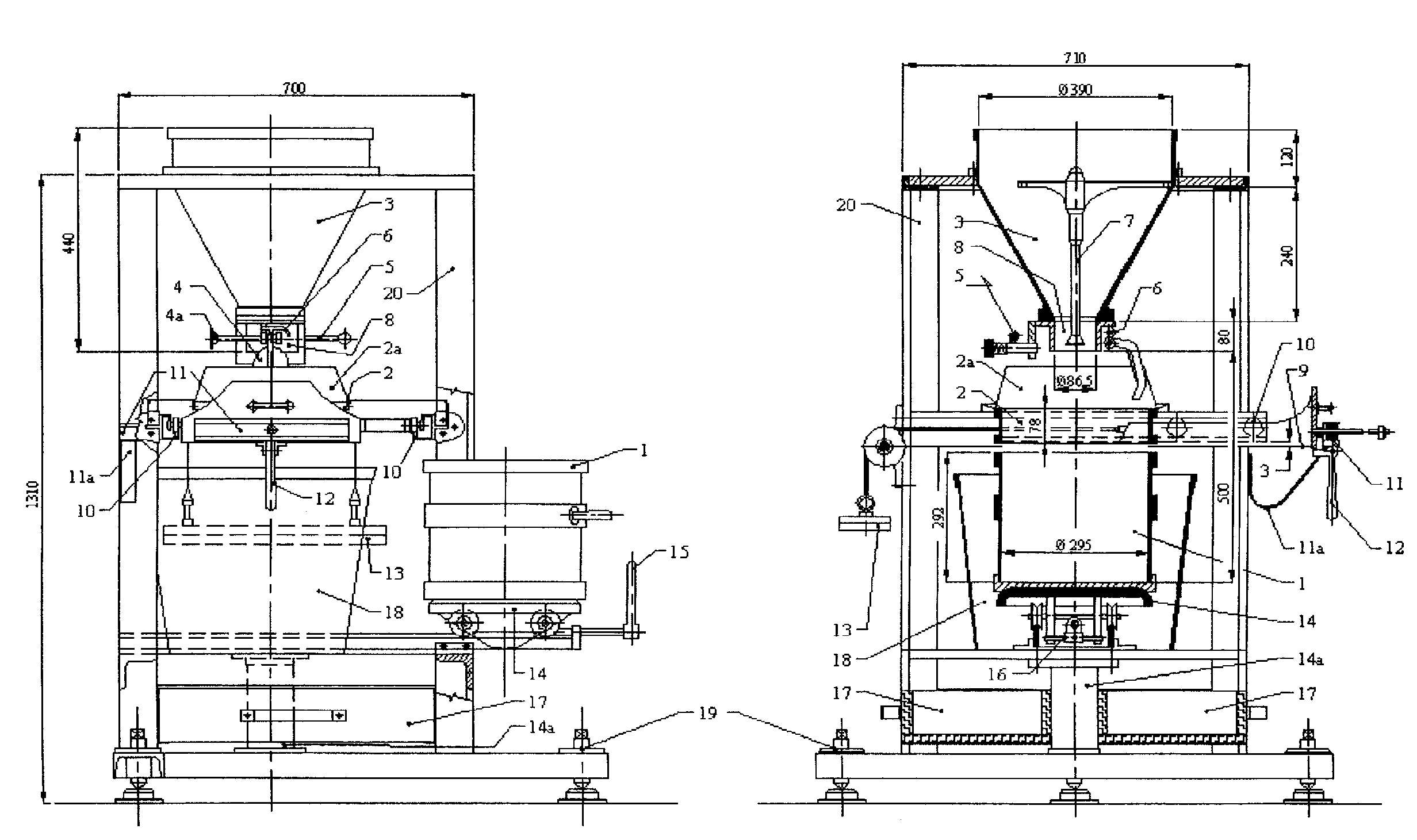

1. účinné od 21. 4. 20049. MĚŘICÍ PŘÍSTROJ PRO MĚŘENÍ OBJEMOVÉ HMOTNOSTI OBILÍ
   účinné od 21. 4. 2004

   účinné od 21. 4. 2004Legenda k výkresu

   1. účinné od 21. 4. 20041. Odměrná nádoba
   2. účinné od 21. 4. 20042. Plnicí prstenec a jeho kuželová část
   3. účinné od 21. 4. 20043. Násypka
   4. účinné od 21. 4. 20044. Záklopka a ruční kolečko
   5. účinné od 21. 4. 20045. Západka záklopky
   6. účinné od 21. 4. 20046. Pojistka
   7. účinné od 21. 4. 20047. Rozdělovač
   8. účinné od 21. 4. 20048. Výpust násypky
   9. účinné od 21. 4. 20049. Nůž
   10. účinné od 21. 4. 200410. Vodicí kladky nože
   11. účinné od 21. 4. 200411. Tvarovka
   12. účinné od 21. 4. 200412. Jisticí západka nože
   13. účinné od 21. 4. 200413. Protizávaží
   14. účinné od 21. 4. 200414. Podpěra vodicích kolejnic
   15. účinné od 21. 4. 200415. Zámek vozíku
   16. účinné od 21. 4. 200416. Aretace vozíku
   17. účinné od 21. 4. 200417. Kontejner
   18. účinné od 21. 4. 200418. Kryt odměrné nádoby
   19. účinné od 21. 4. 200419. Stavěcí šrouby
   20. účinné od 21. 4. 200420. Rám

účinné od 21. 4. 2004K přístroji se přikládá postup při jeho používání.

účinné od 21. 4. 2004Obilí určené k měření musí být zbaveno nečistot a musí mít přibližně teplotu okolí. Musí být vysušeno vzduchem, tzn. v hygroskopické rovnováze s okolním ovzduším. Pro tyto účely je rozprostřeno v tenké vrstvě a ponecháno volně po dobu asi deseti hodin před měřením. Relativní vlhkost okolního vzduchu nesmí být vyšší než 60 %.

účinné od 21. 4. 2004Objemová hmotnost závisí na množství použitého obilí a na způsobu, jakým je dopraveno do plnicího zásobníku. Z tohoto důvodu je třeba dodržet následující postup:

účinné od 21. 4. 2004Umístíme odměrnou nádobu 1 (I.9) do plnicí polohy tak, aby se její osa shodovala s osou plnicího prstence 2 a násypky 3, otočíme zámkem vozíku 15 tak, aby uzamkl odměrnou nádobu v této pozici prostřednictvím aretace vozíku 16. Uvedeme nůž do jeho startovací polohy a zajistíme jisticí západku nože 12. Nastavíme stavěcí šroub 19 k justáži rámu 20 tak, aby horní okraj odměrné nádoby 1 byl během plnění v horizontální rovině.

účinné od 21. 4. 2004Nyní je 24 l obilí nasypáno do plnicího kontejneru a vyklopeno do násypky 3 poté, co bylo zkontrolováno, že záklopka 4 výpustě násypky 8 je v uzavřené poloze. Zatažením za západku záklopky 5 otevřeme záklopku 4 (která je pak udržována v otevřené poloze pojistkou 6 záklopky 4) a necháme obilí proudit do odměrné nádoby 1 umístěné na vozíku 14. Průtok obilí je chráněn před vnějšími vlivy kuželovou částí plnicího prstence 2a. Podpěra vodicích kolejnic 14a zabraňuje deformaci kolejí, po nichž se pohybují válečky vozíku 14.

účinné od 21. 4. 2004Přebytečné obilí (přibližně 4 l), které bylo přemístěno do násypky 3, aby bylo zajištěno rovnoměrné plnění odměrné nádoby, zůstává v plnicím prstenci 2, když je odměrná nádoba zcela zaplněna. K odstranění tohoto nadbytku z odměrné nádoby 1 odjistíme západku nože 12, který se otáčí na vřetenu upevněném na tvarovce 11, aby se uvolnil nůž 9. Přední hrana nože 9, který se uvádí do pohybu tažnou vahou protizávaží 13, je dostatečně ostrá, aby přeřízla zrna obilí na okraji odměrné nádoby 1, jež by mohla bránit běžnému správnému seříznutí. Když nůž dosáhne konečné polohy, odjistíme zámek vozíku 15 a vyjmeme odměrnou nádobu 1 z vozíku 14, sundáme ji z vozíku, dáme odměrnou nádobu na váhy a zvážíme její obsah s přesností ± 5 g.

účinné od 21. 4. 2004Vrátíme nůž 9 do jeho počáteční polohy, aby nadbytečné obilí ležící na noži spadlo do kontejneru 17; rozptýlená zrna obilí jsou směrována do kontejneru krytem odměrné nádoby 18. Po uvolnění pojistky 6 otočením ručním kolečkem 4a uzavřeme záklopku 4.

účinné od 21. 4. 2004Jestliže má být na stejném vzorku provedeno další měření, obilí z odměrné nádoby by se mělo důkladně smíchat s obilím z kontejneru.

účinné od 21. 4. 2004Objemovou hmotnost v kg/hl obdržíme, když hodnotu N indikovanou vážicím zařízením vydělíme hodnotou 0,2 hl.

1. účinné od 21. 4. 20041. ROZMĚRY MĚŘIDLA

   účinné od 21. 4. 2004Rozměry a objemy uvedené v bodě 8. jsou kontrolovány přístroji o odpovídající přesnosti.

1. účinné od 21. 4. 20042. KALIBRACE MĚŘIDLA

   účinné od 21. 4. 2004Měřicí přístroje musí být, navázány na státní etalon a příslušně seřízeny pomocí přenosného etalonového přístroje.

   1. účinné od 21. 4. 20042.1 Pro účely této zkoušky se používá čistá manitobská pšenice, jejíž zrna jsou přibližně kulová. Má mít objemovou hmotnost nejméně 80 kg/hl a má být v hygroskopické rovnováze s okolním vzduchem. V souladu s pokyny v oddílu II je provedeno šest měřicích operací. Jestliže P označuje měřicí přístroj, který má být ověřen, a N etalonový přístroj, provádějí se měření následujícím způsobem:
   účinné od 21. 4. 2004

   § 3 Legenda k výkresu

   Porovnávací číslo	1	2	3	4	5	6
   Sled přístrojů	NP	PN	NP	PN	NP	PN

   1. účinné od 21. 4. 20042.1.1 Rozdíly mezi jednotlivými hodnotami P a jejich střední hodnotou nesmějí být větší než ± 10 g.
   2. účinné od 21. 4. 20042.1.2. Chyba přístroje je rozdíl mezi střední hodnotou šesti hodnot P a střední hodnotou šesti údajů N. Maximální dovolená chyba je ± 10 g.
   3. účinné od 21. 4. 20042.1.3 Jestliže jsou maximální dovolené chyby uvedené v bodě 2.1.1 nebo v bodě 2.1.2 překročeny, může to být způsobeno tím, že obilí není dostatečně homogenní. Proto musí být ponecháno rozprostřené ještě dalších 10 hodin na místě měření, po kterých se opakuje zkoušení popsané v bodě 2.1.
   4. účinné od 21. 4. 20042.1.4 Jestliže je překročena pouze maximální dovolená chyba stanovená v bodě 2.1.2, musí být přístroj seřízen.

   účinné od 21. 4. 2004Údaje poskytované přístrojem mohou být změněny upravením talíře na rozdělovači 7 do vyšší nebo nižší polohy.

   účinné od 21. 4. 2004Poloha rozdělovače je změněna a zkoušení popsané v bodě 2.1 se opakuje.

1. účinné od 21. 4. 20043. VÁŽICÍ ZAŘÍZENÍ
   1. účinné od 21. 4. 20043.1 Pro zatížení mezi 10 a 20 kg nesmí být chyba vah vyšší než ± 0,01 % zátěže.
   2. účinné od 21. 4. 20043.2 Součet chyb u používaných vah nesmí překročit ± 0,02 % jejich jmenovité hmotnosti.

1. účinné od 21. 4. 20041. Měřicí přístroje používané pro měření objemové hmotnosti obilí mají následující charakteristiky:
   1. účinné od 21. 4. 2004a) jsou konstruovány a vyrobeny takovým způsobem, aby zajistily uspokojivou opakovatelnost a reprodukovatelnost měření;
   2. účinné od 21. 4. 2004b) maximální dovolená chyba objemové hmotnosti je ± 0,005 výsledku naměřeného etalonovým přístrojem;
   3. účinné od 21. 4. 2004c) maximální dovolená relativní chyba objemu použité nádoby je ± 0,002;
   4. účinné od 21. 4. 2004d) maximální dovolená relativní chyba vážicího přístroje pro vážené množství je ± 0,001;
   5. účinné od 21. 4. 2004e) rozdíl mezi každým výsledkem získaným pro určité obilí a střední hodnotou objemové hmotnosti určené ze šesti po sobě jdoucích měření nesmí být větší než ± 0,003 této střední hodnoty.

1. účinné od 21. 4. 20042. Každý přístroj má jasně viditelný popisný štítek, který uvádí čitelnou a neodstranitelnou formou následující informace:
   1. účinné od 21. 4. 2004a) značka EHS schválení typu,
   2. účinné od 21. 4. 2004b) identifikační značku nebo název výrobce,
   3. účinné od 21. 4. 2004c) případně další označení od výrobce,
   4. účinné od 21. 4. 2004d) identifikační číslo a rok výroby,
   5. účinné od 21. 4. 2004e) jmenovitý objem odměrné nádoby a buď postup k použití, nebo odkaz na tento postup.
