Vyhláška Ministerstva dopravy a spojů o technických prohlídkách a měření emisí vozidel

Příloha č. 1

Přípustné hodnoty obsahu složek výfukových plynů motorů silničních motorových vozidel v provozu (měření emisí, silniční kontroly)

1. A. Zážehové motory
   1. 1. Zážehové motory s neřízeným emisním systémem

      Obsah oxidu uhelnatého (CO) ve výfukových plynech je považován za přiměřený ukazatel charakterizující složení výfukových plynů vozidla. To za předpokladu, že nedochází k nadměrnému vynechávání zážehů, které nejlépe charakterizuje obsah nespálených uhlovodíků (HC) ve výfukovém plynu, měřený nedispersní infračervenou metodou a vyjadřovaný ekvivalentem n-hexanu.

      1. Přípustné hodnoty CO při otáčkách volnoběhu a při zvýšených otáčkách stanoví výrobce vozidla. Pokud tyto hodnoty nebyly stanoveny, nesmí obsah CO (v % obj.) překročit u vozidel vyrobených:
         1. a) do 31.12.1972 hodnotu 6 % obj.,
         2. b) od 1.1.1973 do 31.12.1986 hodnotu 4,5 % obj.,
         3. c) od 1.1.1987 hodnotu 3,5 % obj.
         4. Výše uvedené přípustné hodnoty se vztahují i na vozidla vybavená neřízeným emisním systémem s katalyzátorem.
         5. Přípustné hodnoty HC (v ppm obj.) stanoví výrobce vozidla.
         6. Přípustné hodnoty, uvedené pod body a) až c), se aplikují i při silničních kontrolách vozidel v provozu.
   1. 2. Zážehové motory s řízeným emisním systémem a katalyzátorem

      U řízených emisních systémů jsou obsah CO ve volnoběhu a obsah CO a součinitel přebytku vzduchu při zvýšených otáčkách považovány za přiměřené ukazatele charakterizující složení výfukových plynů vozidla.

      1. Přípustné hodnoty obsahu CO při volnoběhu a obsahu CO a součinitele při zvýšených otáčkách stanoví výrobce vozidla. Pokud uvedené hodnoty nebyly stanoveny, pak přípustnými hodnotami jsou:
         1. a) 0,5 % obj. CO při volnoběžných otáčkách,
         2. b) 0,3 % obj. CO při zvýšených otáčkách; součinitel přebytku vzduchu přitom musí dosahovat hodnoty 1±0,03.
      2. Poznámka: Součinitel přebytku vzduchu vypočítává přístroj pro měření emisí zážehového motoru z obsahu složek výfukového plynu podle Brettschneiderova vzorce.
   1. 3. Zážehové motory s plynovým pohonem
      1. Přípustné hodnoty obsahu složek výfukových plynů pro zážehové motory vozidel s pohonem na benzin se vztahují i na plynový pohon těchto vozidel.

1. B. Vznětové motory
   1. 1. Vznětové naftové motory

      Parametrem, popisujícím emisní chování vznětového motoru v provozu je kouřivost motoru, vyjádřená součinitelem absorpce světla (optickou hustotou - opacitou) výfukového plynu „k“ (m^-1), zjišťovanou metodou volné akcelerace. Součinitel k je aritmetickým průměrem hodnot součinitelů absorpce změřených při čtyřech za sebou jdoucích akceleracích, které splnily podmínku, že rozpětí (pásmo) jejich hodnot není větší než 0,25 m^-1. Pro traktory, vyrobené do konce roku 1980, se připouští toto rozpětí 0,5 m^-1.

      1. Kouřivost motoru, vyjádřená součinitelem absorpce k, nesmí překročit:
         1. a) u vozidel vyrobených do 31.12.1980 hodnotu 4 m^-1,
         2. b) u vozidel vyrobených po 1.1.1981 hodnotu součinitele absorpce Xp, vypočtenou jako součet hodnoty korigovaného součinitele absorpce X_L, stanoveného pro kontrolovaný typ vozidla při jeho homologační zkoušce, a hodnoty 0,5 m^-1
            1. X_P = X_L + 0,5
            2. k ≤ X_P
         3. Poznámka: Hodnota korigovaného součinitele absorpce X_L (m^-1) je uváděna na štítku vozidla, v dílenské dokumentaci k vozidlu a v technickém průkazu vozidla.
         1. c) u vozidel, u kterých korigovaný součinitel absorpce nebyl stanoven podle bodu b), určí hodnotu dovolené kouřivosti X_p pověřená homologační zkušebna¹).
      1. 2) Vznětové motory plynové a vícepalivové

         Vznětové motory upravené na pohon jiným palivem než na motorovou naftu nebo na kombinaci paliv musí splňovat také požadavky podle bodu 1 na všechny druhy a kombinace paliv.

         Hodnoty, uvedené pod body 1 a) a b), se aplikují i při silničních kontrolách vozidel v provozu.

Příloha č. 2

Základní charakteristiky přístrojů používaných k měření emisí

1. Přístroje a zařízení používané ve stanicích měření emisí musí umožňovat měření podle metodických postupů stanovených pro provádění měření emisí. Jejich základní charakteristiky jsou následující:
   1. A. Přístroje pro měření emisí zážehových motorů
      1. 1. Přístroj na měření otáček motoru
         1. Přístroj musí měřit otáčky klikového hřídele zážehového motoru v rozsahu nejméně 600 až 6000 min^-1, s přesností:
            1. a) v rozsahu 600 až 1000 min^-1 - max. ± 25 min^-1,
            2. b) v rozsahu nad 1000 min^-1 - max. ± 150 min^-1.
         1. Rozlišitelnost (nejmenší odečitatelná hodnota) indikačního zařízení musí být:
            1. a) v rozsahu do 1000 min^-1 - nejvýše 10 min^-1,
            2. b) v rozsahu nad 1000 min^-1 - nejvýše 20 min^-1.
         1. Lhůta kalibrace: 1 rok
      1. 2. Přístroj na měření teploty motoru

         Přístroj musí umožňovat měření teploty oleje motoru otvorem pro měrku množství oleje v motoru. Průměr sondy musí vyhovovat pro kontrolované motory. Sonda musí být flexibilní a délka zasunutí do motoru musí být nastavitelná. Možný je i jiný srovnatelný způsob měření teploty motoru.

         Teplotu musí přístroj měřit v rozsahu nejméně 50 až 100°C, s chybou max. ± 2,5°C.

         Rozlišitelnost musí být nejvýše 2°C.

         Lhůta kalibrace: 1 rok

      1. 3. Přístroj na měření úhlu sepnutí kontaktů přerušovače

         Přístroj musí pracovat na principu snímání a analýzy průběhu primárního napětí zapalovací soustavy zážehového motoru.

         Úhel sepnutí musí přístroj měřit v procentech nebo ve stupních otočení hřídele rozdělovače (°HR), anebo volitelně v obou jednotkách, v rozsahu 30 až 70 % nebo v odpovídajících rozsazích ve °HR podle provedení motoru.

         Úhel sepnutí musí přístroj měřit ve třídě přesnosti max. 2,5.

         Rozlišitelnost musí být nejméně 2 % a odpovídající ve °HR.

         Lhůta kalibrace: 1 rok

      1. 4. Přístroj na měření předstihu zážehu

         Přístroj musí pracovat na principu snímání zapalovacích impulzů sekundárního obvodu zapalovací soustavy z kabelu ke svíčce a stroboskopické lampy, spouštěné těmito impulzy. Může být také vybaven zařízením pro využití motorem neseného snímače horní úvrati motoru.

         1. Úhel předstihu musí přístroj měřit v rozsahu nejméně:
            1. 0 - 60° klikového hřídele s přesností max. ± 2° KH.
            2. Rozlišitelnost musí být nejméně 1°KH.
            3. Lhůta kalibrace: 1 rok
      1. 5. Přístroj pro měření emisí výfukových plynů zážehových motorů

         Pro měření emisí vozidel se zážehovými motory s neřízenými emisními systémy může být používán přístroj měřící nejméně dvě složky výfukového plynu, a to oxid uhelnatý (CO) a nespálené uhlovodíky (HC) metodou nedispersní absorpce infračerveného záření výfukovými plyny. Musí splňovat požadavky nejméně na třídu II podle mezinárodního doporučení OIML R 99.

         Přístroj pro měření emisí vozidel s řízenými emisními systémy zážehových motorů musí měřit nejméně čtyři složky výfukového plynu, a to oxid uhelnatý (CO), nespálené uhlovodíky (HC), oxid uhličitý (CO₂) a kyslík (O₂). Z měřených složek musí stanovovat součinitel přebytku vzduchu pomocí Brettschneiderova vzorce. Musí splňovat požadavky nejméně na třídu 0 nebo I podle mezinárodního doporučení OIML R 99.

         Přístroje pro měření emisí výfukových plynů zážehových motorů musí být schváleného typu.

         Lhůta kalibrace: 1/2 roku

      1. 6. Přístroj pro kontrolu funkce řídicích jednotek emisních systémů a komunikaci s nimi

         Přístroj musí umožňovat komunikaci s řídicí jednotkou systému řízení motoru v rozsahu stanoveném výrobcem vozidla nebo emisního systému. Přístroj musí být připojitelný k řídicímu systému motoru takovým způsobem, aby při jeho použití nedošlo k samovolnému vymazání paměti závad nebo k záznamu závad z důvodu připojení přístroje.

      1. 7. Přístroj (detektor) na zjišťování přítomnosti uhlovodíkového plynu

         Přenosný přístroj je určen k detekci místa úniku uhlovodíkového plynu z plynové soustavy vozidla. Jeho čidlo musí být schopno indikovat přítomnost plynu již při koncentraci nižší než 10 % dolní meze výbušnosti uhlovodíkového plynu.

         Lhůta kalibrace: podle předpisu výrobce přístroje

   1. B. Přístroj pro měření kouřivosti vznětových motorů

      Přístroj musí umožňovat měření optické hustoty (opacity) výfukového plynu vznětového motoru metodou volné akcelerace, definované předpisem EHK č. 24, jednotná ustanovení pro homologaci vznětových motorů, příloha č. 8. Opacitu musí přístroj indikovat v absolutních jednotkách (m^-1), volitelně v procentech (%) nebo jednotkách HSU.

      Kromě opacity, vyjádřené součinitelem absorpce, musí přístroj měřit otáčky motoru, dobu akcelerace motoru a teplotu motoru.

      Přístroje pro měření kouřivosti vznětových motorů musí být schváleného typu.

      Lhůta kalibrace: 1 rok

Příloha č. 3

Schvalování přístrojů a zařízení pro stanice technické kontroly a stanice měření emisí

Stanovené měřící přístroje a zařízení určené pro používání ve stanici technické kontroly a stanici měření emisí (výrobky) podléhají schválení typu. Typ výrobku schvaluje ministerstvo, na základě výsledku posudků a zkoušek, provedených pověřenou osobou (zkušebnou). Pověření zkušeben a rozsah pověření oznámí ministerstvo ve Věstníku dopravy.

Žádost o schválení typu podává žadatel u ministerstva, prostřednictvím pověřené zkušebny. Zkušebna po provedení zkoušek předloží ministerstvu žádost o schválení typu spolu s obchodní dokumentací k výrobku a protokolem o provedených zkouškách. Zkoušky se provádějí na náklady žadatele.

Aby typ přístroje nebo zařízení mohl být schválen, musí splnit požadavky, stanovené pro daný druh výrobku. Požadavky navrhuje zkušebna a schvaluje je ministerstvo. Zpracované a schválené požadavky jsou k dispozici na ministerstvu a u pověřené zkušebny.

Na základě předané dokumentace a kladného výsledku zkoušek vydá ministerstvo žadateli osvědčení o schválení typu přístroje nebo zařízení pro použití ve stanici technické kontroly nebo stanici měření emisí (dále jen „osvědčení“). Dobu platnosti osvědčení ministerstvo omezí v závislosti na trendech rozvoje v oboru, nejdéle na dobu 3 let. Platnost osvědčení prodlouží na základě žádosti žadatele a posudku zkušebny, která zkontroluje soulad výrobku se schváleným typem. Přitom se postupuje obdobně jako u žádosti o schválení typu výrobku.

Zjistí-li ministerstvo nesoulad dodávek výrobků se schváleným typem, může platnost uděleného osvědčení pozastavit nebo osvědčení odejmout.

Schválení přístrojů a zařízení pro použití ve stanici technické kontroly a stanici měření emisí oznamuje ministerstvo ve Věstníku dopravy.

Příloha č. 4

Příloha č. 5

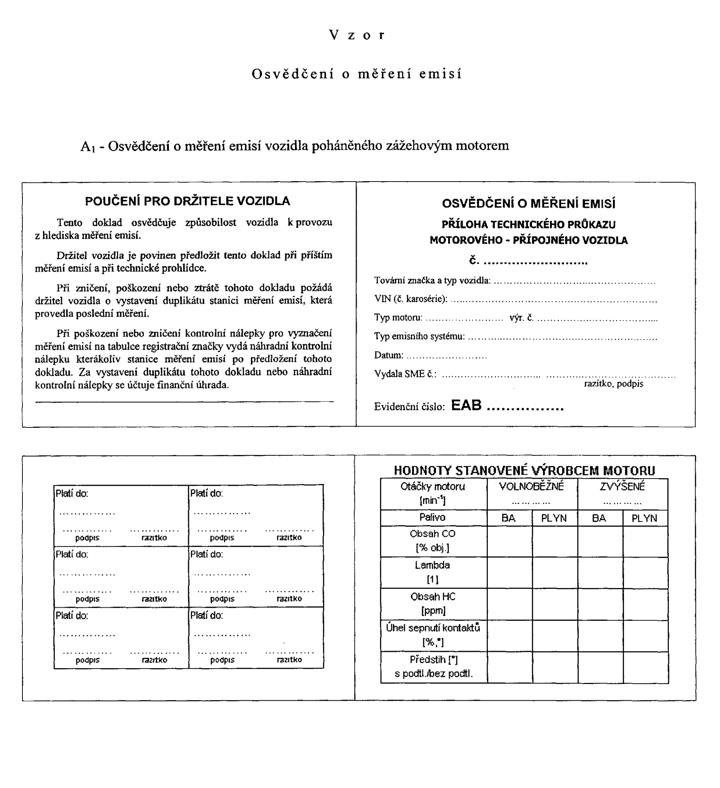

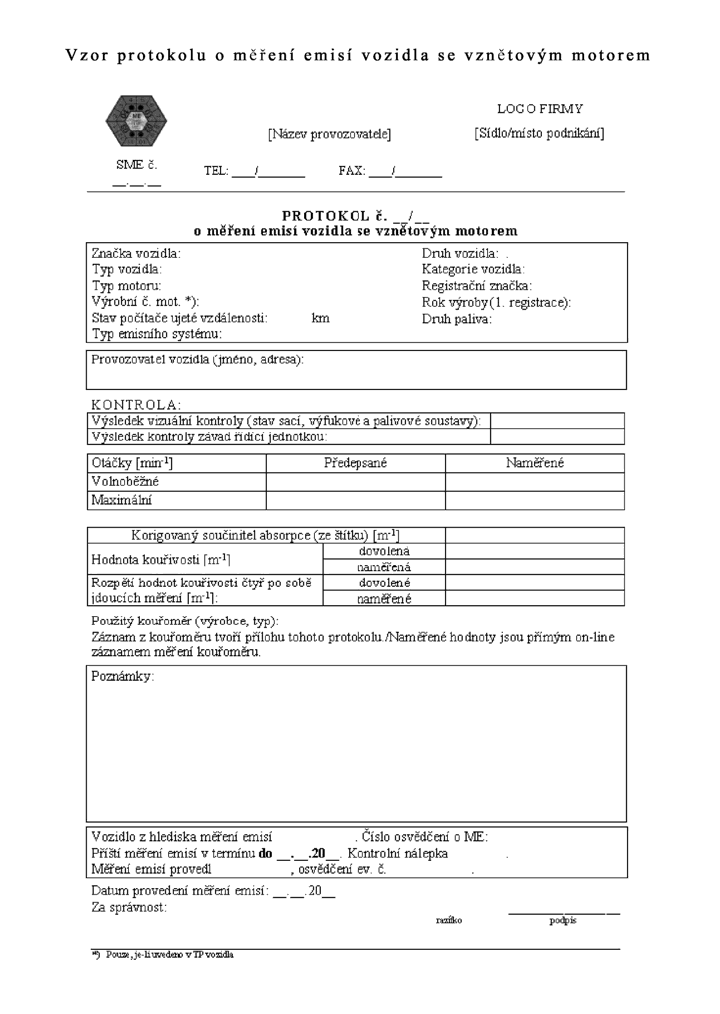

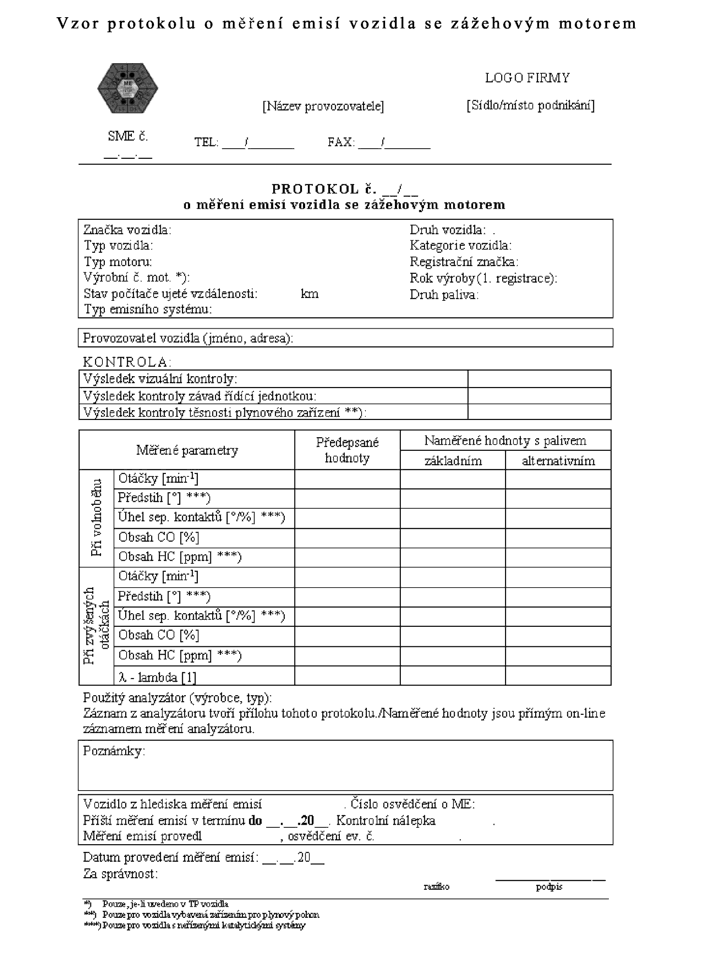

Osvědčení o měření emisí

Osvědčení o měření emisí je doklad, který osvědčuje provedení měření emisí vozidla s vyznačením doby jeho platnosti.

Osvědčení o měření emisí je oranžové barvy o rozměrech 19 cm x 7 cm, které je v polovině jeho délky přeloženo. Osvědčení o měření emisí je provedeno podle vzorů A₁ a A₂.

Výroba, distribuce a evidence osvědčení o měření emisí

Výroba tiskopisů osvědčení o měření emisí je zabezpečována ministerstvem prostřednictvím jím pověřené osoby, která zajišťuje jejich výrobu v množství potřebném pro celou síť stanic měření emisí. Prodej a distribuce tiskopisů osvědčení o měření emisí se zabezpečuje v distribučních místech na základě objednávek jednotlivých stanic měření emisí. Tiskopisy osvědčení o měření emisí stanice měření emisí objednává u distribučního místa nejméně dva měsíce před požadovaným termínem dodání.

Tiskopisy osvědčení o měření emisí jsou přísně zúčtovatelné tiskopisy. Centrálně jsou evidovány podle série a čísla u pověřené osoby, na distribučním místě a v každé stanici měření emisí. Tiskopisy osvědčení o měření emisí se ukládají na zabezpečených místech.

Tiskopisy osvědčení o měření emisí jsou denně inventarizovány (počet vydaných a zbývajících tiskopisů) podle zásad uvedených v § 6 vyhlášky. Poškozené tiskopisy osvědčení o měření emisí se uschovají do doby jejich komisionálního zrušení a zničení za přítomnosti pracovníka pověřené osoby nebo obecního úřadu obce s rozšířenou působností. O jejich zničení se provede záznam v evidenci tiskopisů osvědčení o měření emisí stanice měření emisí. Tento záznam podepíše pověřený pracovník stanice měření emisí a pracovník pověřené osoby nebo obecního úřadu obce s rozšířenou působností.

Kontrolu výroby, distribuce a vedení evidence tiskopisů osvědčení o měření emisí provádějí osoby pověřené výkonem státního odborného dozoru a pracovníci pověřené osoby.

Vydávání druhopisu osvědčení o měření emisí

Při poškození, zničení, ztrátě nebo odcizení osvědčení o měření emisí na žádost držitele vozidla stanice měření emisí ověří ve svých záznamech (evidencích), zda poslední měření emisí provádělo jeho pracoviště a v kladném případě za úplatu vystaví podle vlastních záznamů k vozidlu druhopis osvědčení o měření emisí. V případě, že pověřený pracovník zjistí, že poslední měření emisí vozidla prováděla jiná stanice měření emisí, odkáže žadatele k vyřízení jeho žádosti na tuto stanici měření emisí.

V případě, že provozovatel vozidla bude žádat o zápis změny čísla vyměněného motoru, stanice měření emisí mu vyhoví jen po provedení nového měření emisí.

Příloha č. 6

Kontrolní nálepky

Kontrolní nálepka technické způsobilosti vozidla (vzor A) se umísťuje na zadní tabulku registrační značky motorového a přípojného vozidla a slouží k označení vozidla, které úspěšně absolvovalo technickou prohlídku ve stanici technické kontroly.

Kontrolní nálepka měření emisí (vzor B) se umísťuje na zadní tabulku registrační značky motorového vozidla a slouží k označení vozidla, které úspěšně absolvovalo měření emisí ve stanici měření emisí.

Perforace kontrolních nálepek vyjadřuje měsíc a rok, kdy se má vozidlo podrobit následující technické prohlídce ve stanici technické kontroly, nebo měření emisí ve stanici měření emisí; kontrolní nálepka podle vzoru A inovuje platnost osvědčení o technické způsobilosti vozidla.

Kontrolní nálepky perforuje a vylepuje podle výsledku technické prohlídky nebo měření emisí kontrolní technik stanice technické kontroly nebo mechanik stanice měření emisí.

Popis kontrolních nálepek

Kontrolní nálepka technické způsobilosti vozidla je provedena podle vzoru A a je barvy červené.

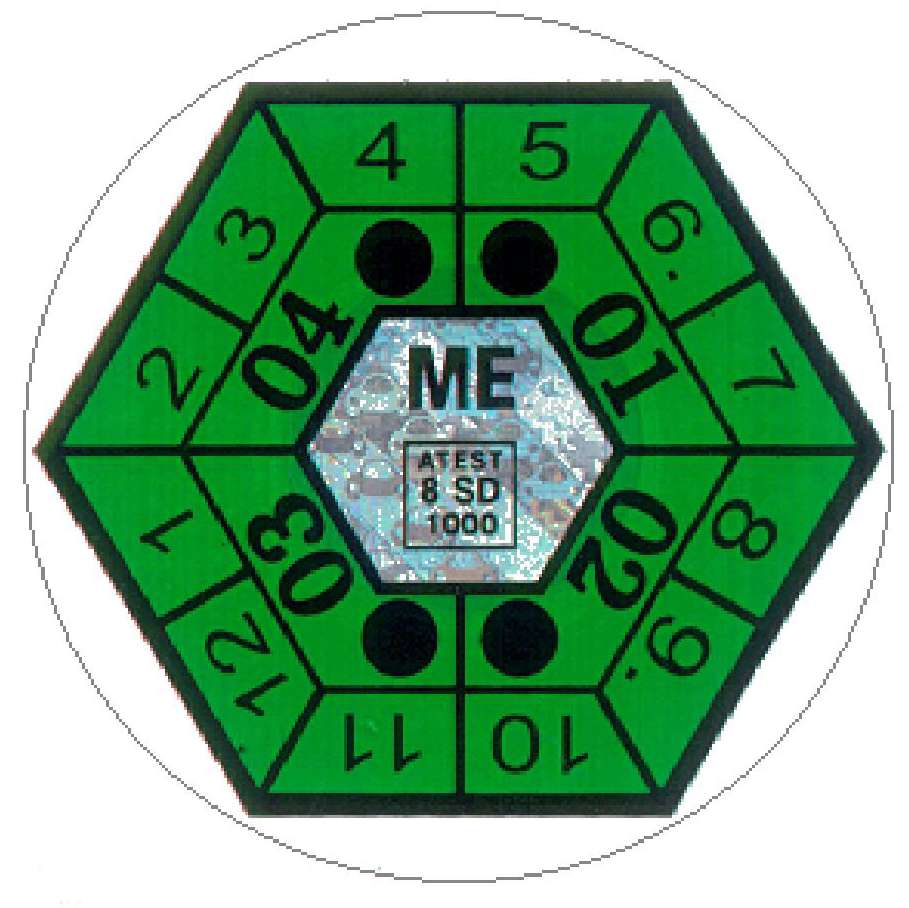

Kontrolní nálepka měření emisí je provedena podle vzoru B a je barvy zelené.

Kontrolní nálepky jsou opatřeny transparentním lakem, který obsahuje částice odrážející UV světlo, a ve své střední části stříbrným hologramem, na kterém je černě vyznačena schvalovací značka (ATEST 8 SD 1000).

Výroba, distribuce a evidence kontrolních nálepek

Výroba kontrolní nálepky je zabezpečována ministerstvem prostřednictvím jím pověřené právnické osoby, která zajišťuje jejich výrobu ze speciálního k tomu účelu určeného materiálu a v množství potřebném pro celou síť stanic technické kontroly a stanic měření emisí. Prodej a distribuci kontrolních nálepek zabezpečují pověřené organizace na základě objednávek jednotlivých stanic technické kontroly nebo stanic měření emisí. Kontrolní nálepky stanice technické kontroly nebo stanice měření emisí objednává u pověřené právnické osoby nejméně dva měsíce před požadovaným termínem dodání.

Kontrolní nálepky mají charakter ceniny a jsou evidovány jako zúčtovatelné doklady jak u pověřené právnické osoby, tak v každé stanici technické kontroly a stanici měření emisí. Kontrolní nálepky se ukládají na bezpečných místech.

Kontrolní nálepky jsou denně inventarizovány (počet vydaných a zbývajících nálepek) a porovnány s počtem provedených kontrol a počtem vydaných náhradních nálepek. Poškozené kontrolní nálepky se uschovají do doby jejich komisionálního nebo zrušení a zničení za přítomnosti pracovníka pověřené právnické osoby nebo krajského úřadu nebo obecního úřadu obce s rozšířenou působností. O jejich zničení se provede záznam v evidenci kontrolních nálepek stanice technické kontroly a stanice měření emisí. Tento záznam podepíše pověřený pracovník stanice technické kontroly nebo stanice měření emisí a pracovník pověřené právnické osoby nebo krajského úřadu nebo obecního úřadu obce s rozšířenou působností.

Evidence kontrolních nálepek je u stanic technické kontroly vedena informačním systémem AIS-STK, stanice měření emisí se řídí podle zásad uvedených v § 6 vyhlášky.

Kontrolu výroby, distribuce a vedení evidence kontrolních nálepek provádí ministerstvo v rámci státního odborného dozoru a pracovníci pověřené právnické osoby, kontrolu evidence kontrolních nálepek provádí také okresní úřad.

Umístění kontrolních nálepek na tabulce registrační značky

1. Uspořádání kontrolních nálepek a jejich umístění na zadní tabulce registrační značky je znázorněno vzory C₁, C₂, C₃ a C₄ této přílohy a je následující:
   1. a) na obdélníkové jednořádkové tabulce začínající sérií písmen se kontrolní nálepky nalepí do mezery mezi skupinu písmen a první dvojčíslí. Kontrolní nálepka technické způsobilosti vozidla se lepí do horní poloviny a kontrolní nálepka měření emisí do spodní poloviny této mezery, podle vzoru C₁. U starších provedení tabulek registračních značek se tyto nálepky lepí nad a pod pomlčku mezi skupinu písmen a prvního dvojčíslí,
   2. b) na obdélníkové jednořádkové tabulce počínající skupinou čísel (tabulka pro přívěs za osobní automobil) se lepí kontrolní nálepka technické způsobilosti vozidla mezi první dvojčíslí a skupinu písmen do horní poloviny výšky písmen podle vzoru C₂,
   3. c) na obdélníkové dvouřádkové tabulce se kontrolní nálepky lepí vlevo od skupiny písmen horního řádku. Kontrolní nálepka technické způsobilosti vozidla se lepí do horní poloviny a kontrolní nálepka měření emisí do spodní poloviny výšky písmen podle vzoru C₃,
   4. d) na obdélníkové dvouřádkové tabulce se zkosenými horními rohy (všech rozměrů) se kontrolní nálepka technické způsobilosti vozidla lepí vlevo a kontrolní nálepka měření emisí vpravo od skupiny písmen horního řádku ve výšce středu písmen podle vzoru C₄.

   U nových typů provedení tabulky registrační značky (reflexní) se kontrolní nálepky vylepí na vymezené místo.¹)

Náhradní kontrolní nálepka

Při provozu vozidla, jeho údržbě a opravách může dojít k poškození již vylepené kontrolní nálepky. V tomto případě může provozovatel vozidla požádat kteroukoliv stanici technické kontroly nebo stanici měření emisí o výměnu kontrolní nálepky. Žádosti bude vyhověno za podmínky, že stanici technické kontroly předloží technický průkaz vozidla, ve kterém je poslední platná technická prohlídka zapsána a stanici měření emisí předloží platné osvědčení o měření emisí.

Pracovník stanice po kontrole platnosti technické prohlídky nebo měření emisí a ztotožnění vozidla kontrolou identifikačních znaků vozidla přidělí držiteli vozidla náhradní kontrolní nálepku a vylepí ji na tabulku registrační značky. Perforací vyznačí platnost shodně se zápisem v technickém průkazu vozidla nebo osvědčení o měření emisí.

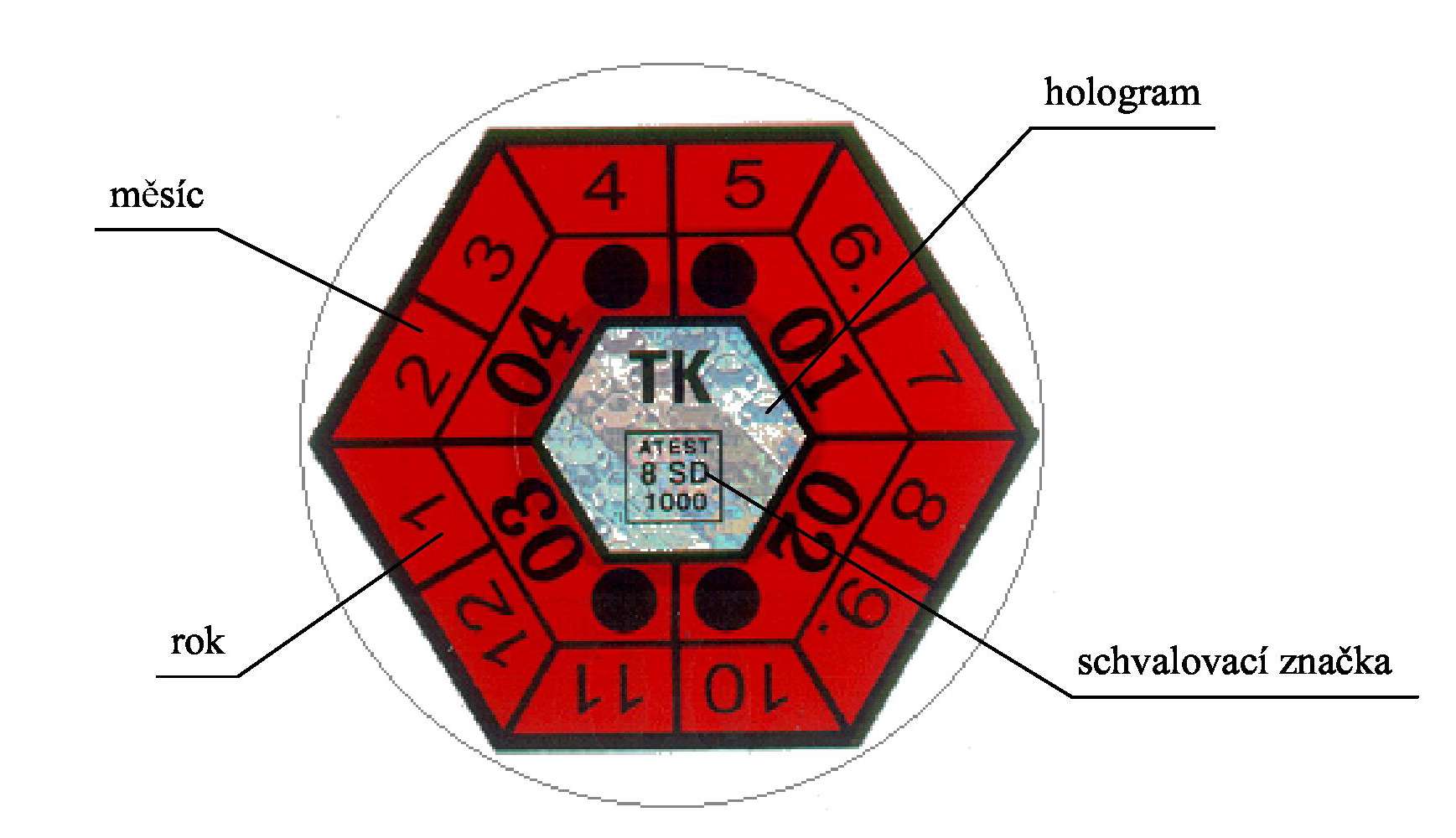

Vzor A

Kontrolní nálepka pro vyznačení platnosti technické způsobilosti vozidla k provozu na pozemních komunikacích

(červená barva)

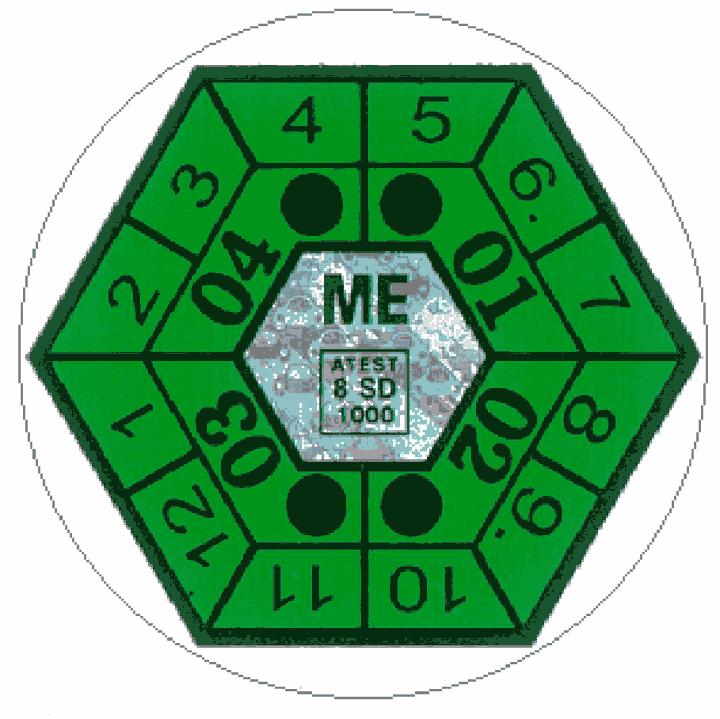

Vzor B

Kontrolní nálepka pro vyznačení platnosti měření emisí

(zelená barva)

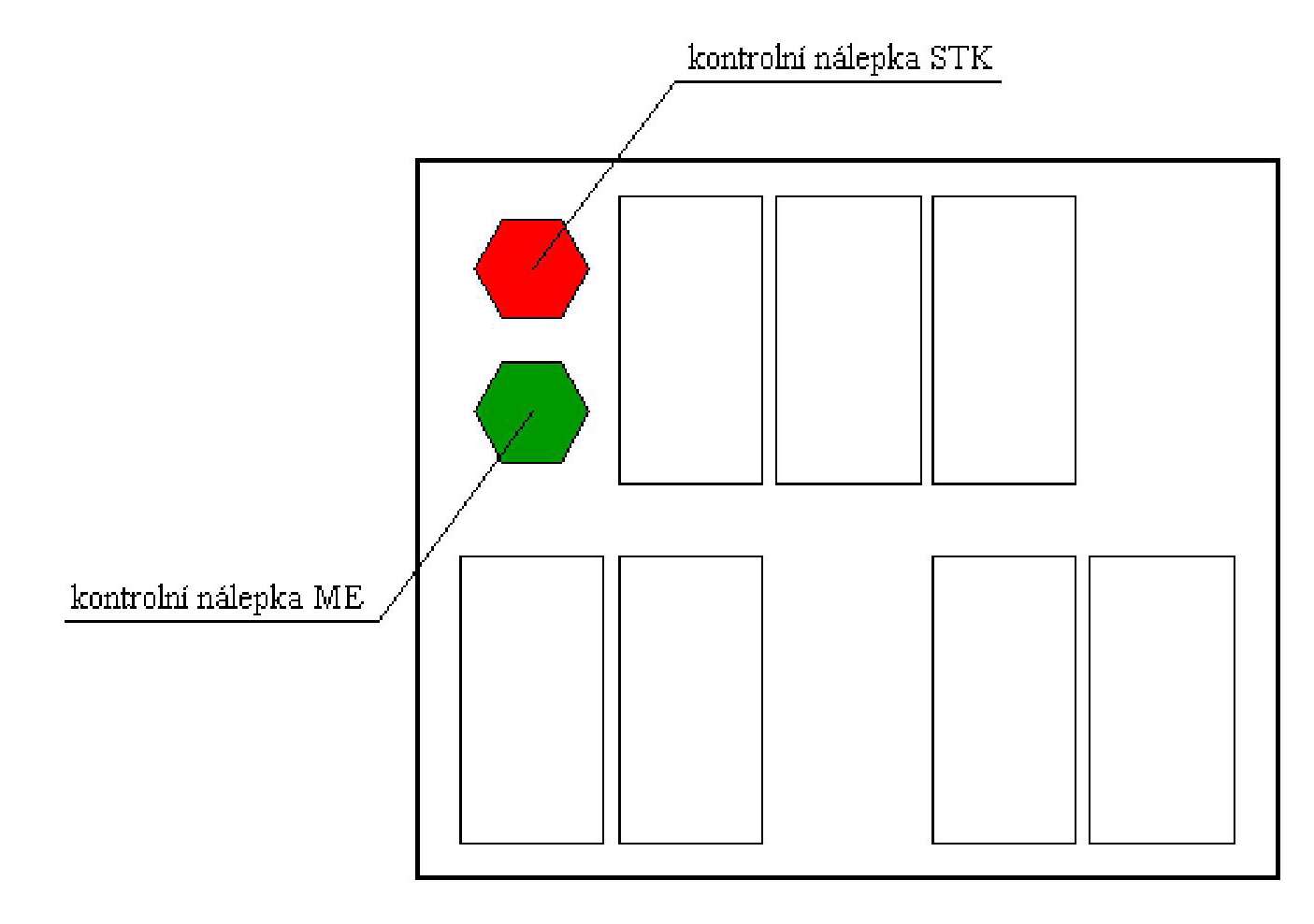

Vzor C

Umístění kontrolních nálepek na jednotlivé druhy tabulek registračních značek

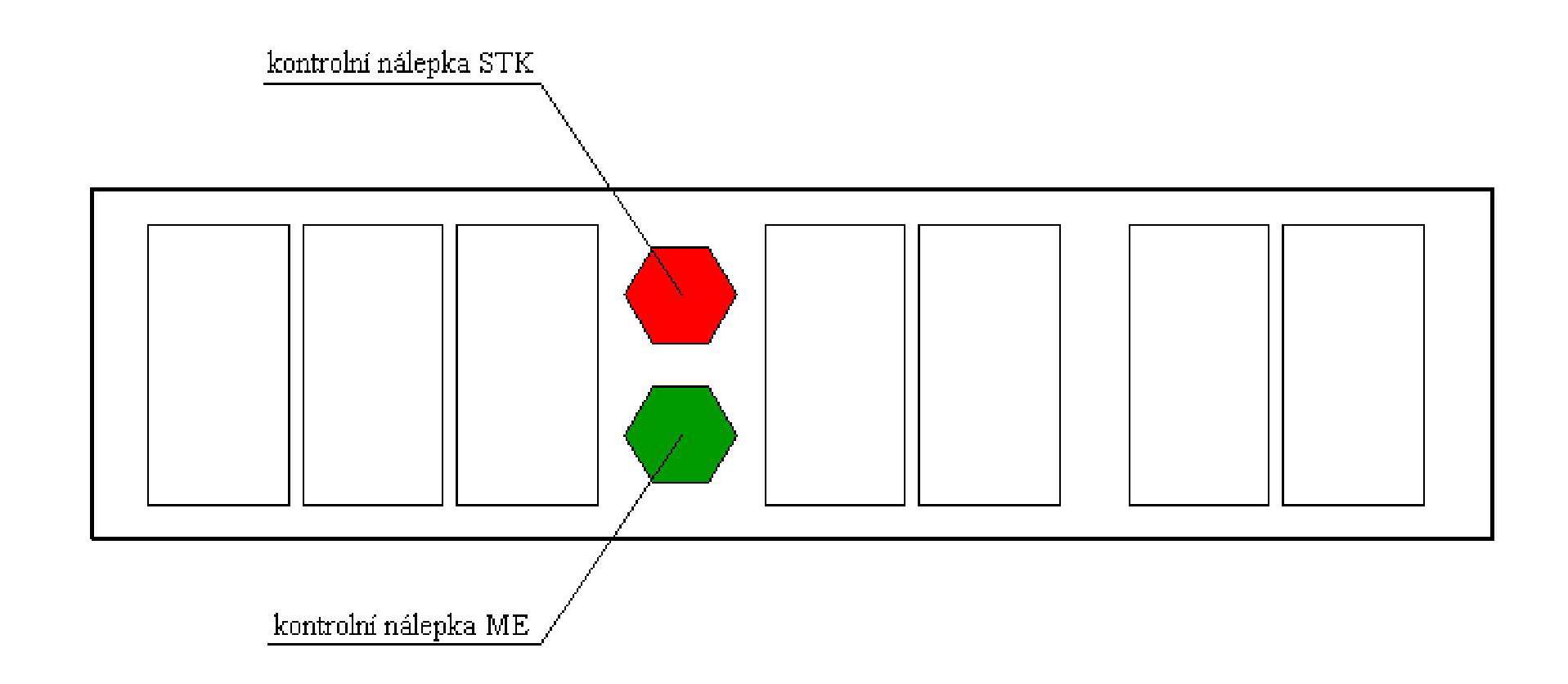

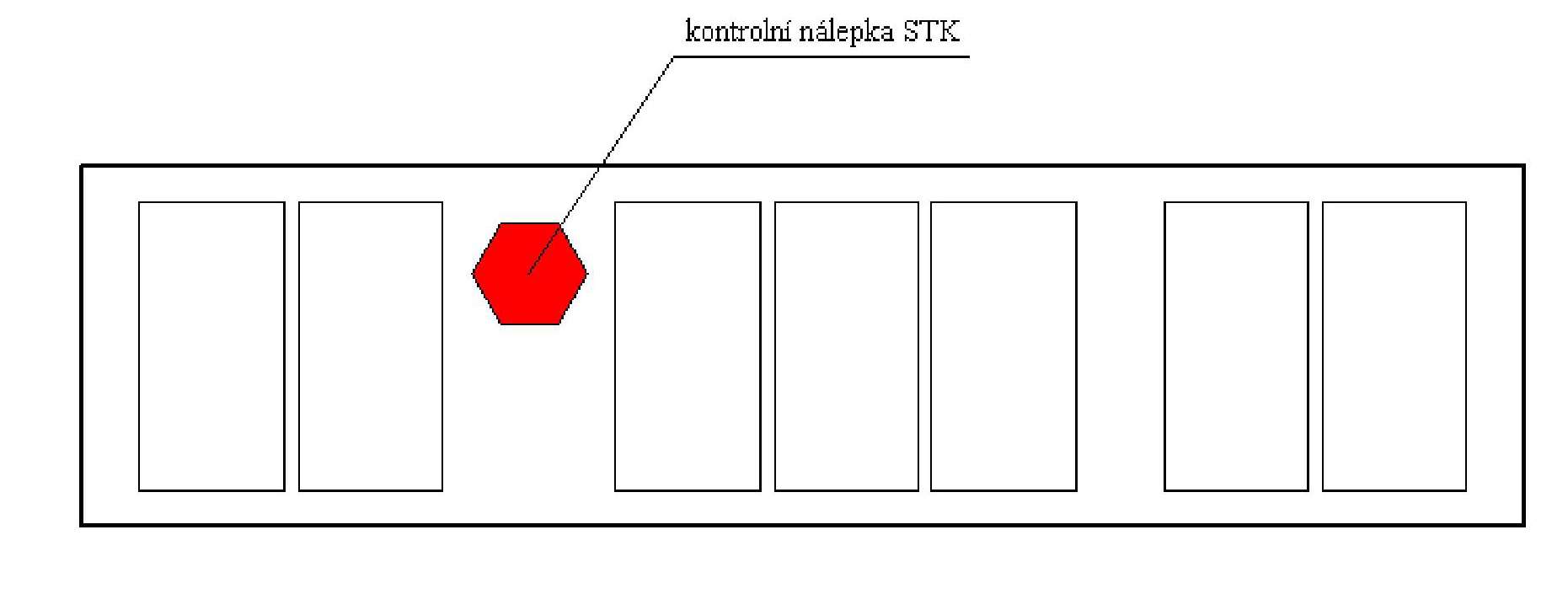

C₁ - obdélníková jednořádková tabulka registrační značky začínající sérií písmen

C₂ - obdélníková jednořádková tabulka registrační značky začínající skupinou čísel (pro přívěs za osobní automobil)

C₃- obdélníková dvouřádková tabulka registrační značky

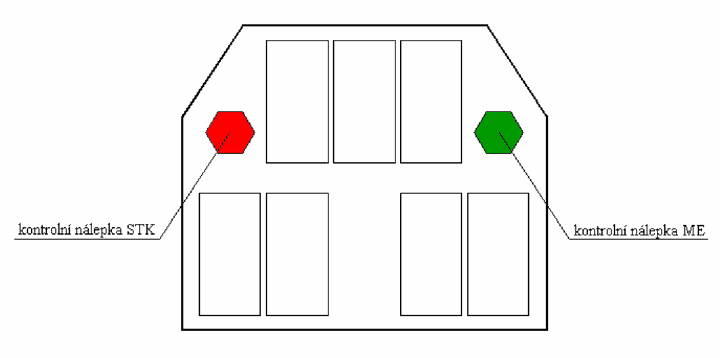

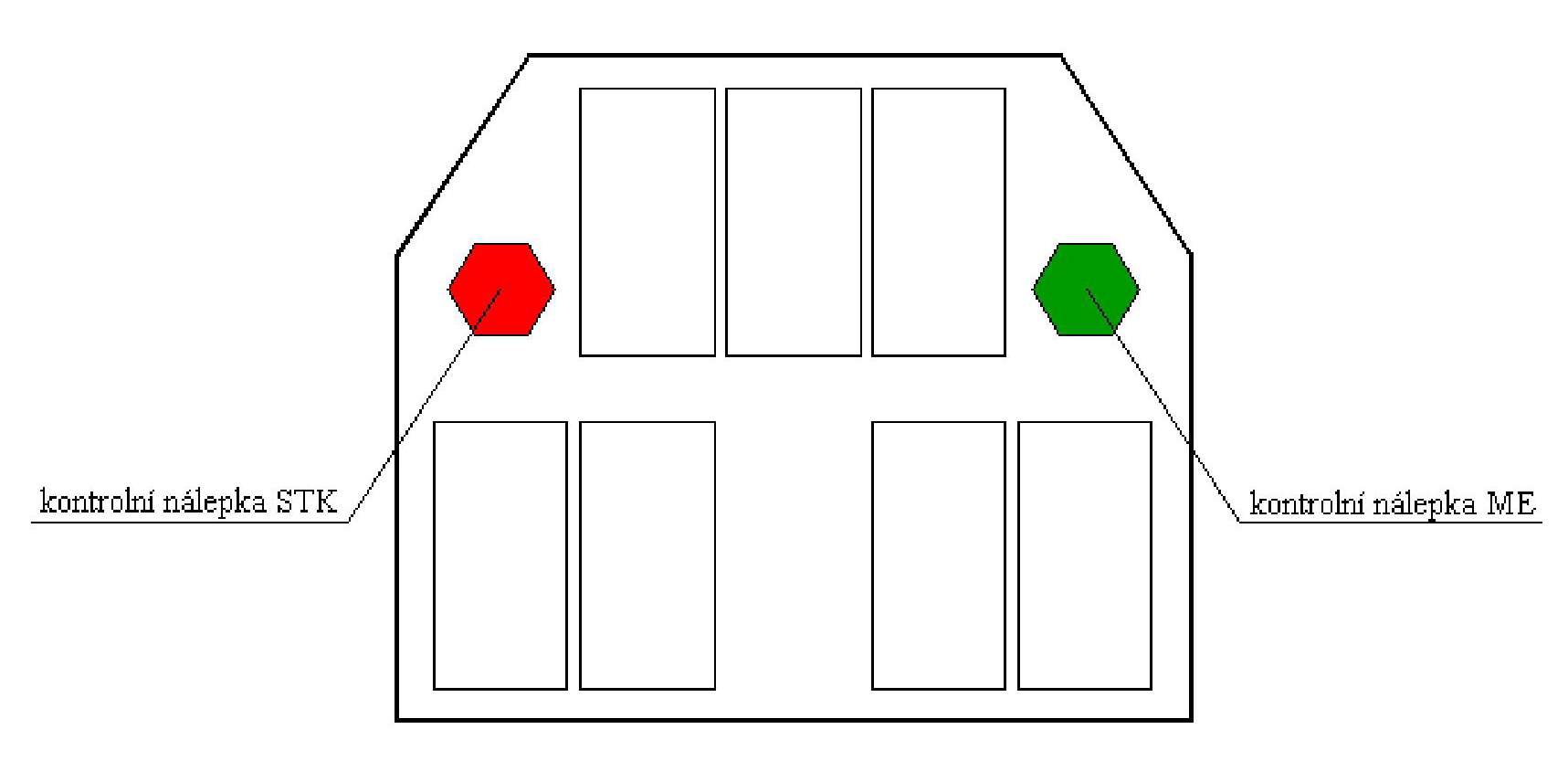

C₄ - obdélníková dvouřádková tabulka registrační značky se skosenými horními rohy (všech rozměrů)

Příloha č. 7

SEZNAM KONTROLNÍCH ÚKONŮ

pro zjišťování a hodnocení technického stavu vozidla při technické prohlídce a použitelné stupně hodnocení závad

1. Označení stupňů závad:
   1. A - lehká závada
   2. B - vážná závada
   3. C - nebezpečná závada

Příloha č. 8

Základní charakteristiky přístrojů a zařízení používaných k technickým prohlídkám vozidel

1. Přístroje a zařízení používané ve stanici technické kontroly (STK) musí umožňovat provádět měření dle metodik schválených pro provádění technických prohlídek. Jejich základní charakteristiky jsou následující:
   1. 1. Přístroj kontrolu tlaku vzduchu v pneumatikách s možností huštění (hustič pneumatik)

      Zařízení umožňuje měření tlaku vzduchu v pneumatikách, dohušťování a snižování tlaku vzduchu v nich.

      Hustič pneumatik musí být připojitelný na rozvod tlakového vzduchu se jmenovitým tlakem pro osobní automobily alespoň 0,6 MPa, pro užitkové automobily alespoň 1,0 MPa.

      Pro osobní automobily musí mít rozsah měření tlaku alespoň 400 kPa, pro užitkové automobily nejméně 1 MPa. Vlastnosti měřícího přístroje na měření tlaku vzduchu, uvedeného do provozu po 17.8.2000, musí odpovídat vyhlášce..../2000 Sb. (ČSN EN ..........)

   1. 2. Zařízení na kontrolu vůlí nápravy

      Zařízení je určeno k instalaci na pracovní jámu. Dotykové desky zařízení umožňují podélný nebo příčný pohyb, který je přenášen na kola kontrolované nápravy vozidla. Zařízení musí být vybaveno svítilnou k osvětlení kontrolovaného místa a ovládacími prvky pohybu dotykových desek.

      Zařízení v součinnosti se zvedákem do pracovní jámy umožňuje vizuální kontrolu vůlí v zavěšení a uložení kol nápravy.

      Pro STK jsou používána zařízení ve dvou velikostních provedeních, pro osobní a pro užitkové automobily.

   1. 3. Přístroj na kontrolu geometrie řízené nápravy

      Přístroj pracuje na mechanickém nebo mechanicko-optickém principu. Naměřené hodnoty se odečítají na úhloměrové stupnici nebo na displeji optoelektronické vyhodnocovací části přístroje.

      Zařízení musí umožnit měření nejméně úhlu sbíhavosti kol, úhlu odklonu kol a úhlu rejdu.

   1. 4. Zařízení na kontrolu házivosti kol

      Zařízení je určeno k měření radiální a axiální házivosti kol vozidla. Je délkový měřidlem umožňujícím svými doteky, přímým a úhlovým, snímat odchylky rovinnosti nebo kruhovitosti ráfku kola nebo jeho pneumatiky.

   1. 5. Přístroj na kontrolu seřízení světlometů

      Přístroj na kontrolu seřízení světlometů (regloskop) je opticko-mechanické zařízení, pracující na principu přímé projekce obrazu světla vyzařovaného světlometem a umožňujícím kontrolu a seřízení světlometů motorových vozidel jejichž výška nad vozovkou je v rozmezí nejméně 200-1300 mm.

      V STK se používá pouze provedení regloskopu vázané na pevnou pojezdovou dráhu a stání vozidla.

   1. 6. Válcová zkušebna brzd

      Válcová zkušebna brzd je zařízení, na kterém se ve stanicích technické kontroly provádějí kontroly brzdových soustav vozidel.

      1. Provedení válcových zkušeben brzd používaných ve stanici technické kontroly musí umožňovat:
         1. 1. měření brzdných sil na obvodech kol jedné nápravy vozidla v závislosti na ovládací síle na pedál brzdy u kapalinových nebo smíšených brzdových soustav, u vzduchových brzdových soustav v závislosti na tlaku vzduchu v brzdové soustavě.
         2. 2. indikaci měřených veličin takovým způsobem, aby měřené hodnoty mohly být sledovány z místa řidiče zkoušeného automobilu nebo jízdní soupravy,
         3. 3. provedení grafického zápisu závislosti brzdných sil na ovládací síle působící na pedál brzdy nebo na tlaku vzduchu, a to při brždění i odbrzďování,
         4. 4. ruční dálkové ovládání všech hlavních funkcí z místa řidiče, zejména spouštění a vypínání pohonných jednotek, a to i jednotlivě,
         5. 5. zřetelnou signalizací dosažení bloku kteréhokoliv z kol nápravy.
         6. Ve STK se používají dva velikostní typy válcových zkušeben brzd, pro osobní a pro užitkové automobily.
   1. 7. Decelerometr

      Decelerometr je přenosný přístroj, který umožňuje za pomocí jízdní zkoušky vozidla nebo souprav vozidel kontrolovat účinek brzd. Slouží k měření brzdného zpomalení v závislosti na čase, při současném měření ovládací síly na pedál nebo tlaku vzduchu u vzduchových brzdových soustav.

      Zařízení musí umožnit grafický záznam měřených veličin a vyhodnocení plného brzdného zpomalení.

   1. 8. Přístroj (detektor) na zjišťování přítomnosti uhlovodíkového plynu

      Přenosný přístroj je určen k detekci místa úniku uhlovodíkového plynu z plynové soustavy vozidla. Jeho čidlo musí být schopno indikovat přítomnost plynu již při koncentraci nižší než 10 % dolní meze výbušnosti uhlovodíkového plynu.

   1. 9. Zvedák do pracovní jámy

      Konstrukce zvedáku musí umožňovat jeho zabudování do pracovní jámy a možnost pojezdu v podélném a příčném směru k ose pracovní jámy. Výhodný je strojní pohon zvedáku.

      Nosnost zvedáku musí být min. 1 250 kg pro osobní automobily a 8 000 kg pro užitkové automobily.

   1. 10. Zařízení na kontrolu zapojení zásuvky tažného zařízení

      Zařízení je pracovní pomůckou, umožňující kontrolu zapojení a funkce elektrické zásuvky motorového vozidla k napájení a ovládání světelných zařízení přípojného vozidla.

      Zařízení musí být vybaveno autokontrolou vlastních signalizačních prvků (kontrolních svítilen).

   1. 11. Kontrolní tlakoměr

      Deformační tlakoměr (souprava tlakoměrů) slouží ke kontrole vzduchové soustavy vozidel s přetlakovými vzduchovými soustavami. Musí mít měřící rozsahu nejméně 1,0 MPa a třídu přesnosti alespoň 1,5.

Příloha č. 9

METROLOGICKÝ ŘÁD

stanic technické kontroly

Stanice technické kontroly jsou specializovaná pracoviště, určená k provádění dozoru nad technickým stavem silničních motorových a jejich přípojných vozidel. Dozor je zajišťován formou kontrol, realizovaných za pomoci diagnostických měřících zařízení (dále jen „měřidlo“). Z výsledků měření jsou vyvozovány závěry o způsobilosti vozidel k dalšímu provozu. U měření tohoto charakteru je nezbytné zajišťovat jednotnost a správnost měření tak, aby chybným měřením nebyly poškozeny oprávněné zájmy provozovatelů vozidel. Jednotnost a správnost měření a měřidel je zabezpečována jednotnými technologickými postupy pro činnost stanic technické kontroly, jednotným systémem metrologického zajištění a školením pracovníků. Zásady metrologického zajištění sítě stanic technické kontroly přitom důsledně vycházejí ze zákona č. 505/1990 Sb., o metrologii, ve znění zákona č. 119/2000 Sb. a jeho prováděcích předpisů.

Návaznost měřidel v síti stanic technické kontroly zajišťují osoby pověřené ministerstvem.

1. 1. Provozovatel stanice technické kontroly (STK)
   1. a) zabezpečuje řádnou údržbu, opravy a obnovu měřidel,

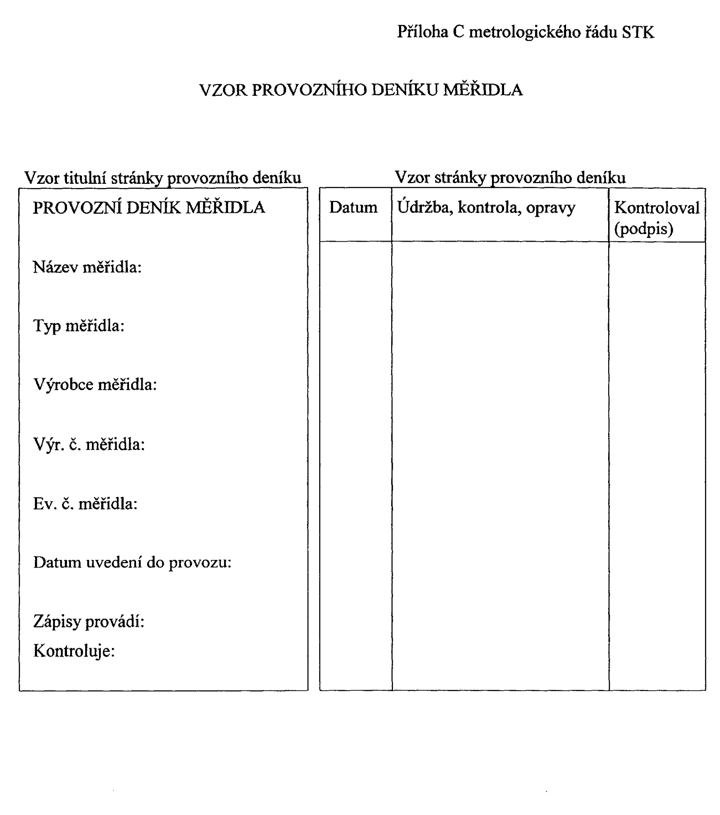

   2. b) vede metrologickou evidenci o měřidlech STK a provozní deníky měřidel,
   3. c) odpovídá za jednotnost a správnost měření prováděných v STK,
   4. d) odpovídá za řádné zaškolení kontrolních techniků na práci s měřidly,
   5. e) odpovídá za včasné uplatnění požadavků na kalibraci (ověření) měřidel,
   6. f) odpovídá za vytvoření podmínek k provedení kalibrace (ověření) měřidel STK, spočívající ve vyloučení provozu na lince a zajištění stálé teploty vzduchu na lince alespoň 15 °C.

1. 2. Povinnosti pracovníků stanice technické kontroly
   1. 2.1 Kontrolní technik
      1. a) zodpovídá za správnost obsluhy měřidel, dodržování podmínek a postupů měření,
      2. b) zodpovídá za správné vyhodnocení výsledků měření, která provedl,
      3. c) u měřidla, které má v materiální péči, zodpovídá za jeho údržbu a řádný technický stav; vede o něm předepsanou evidenci (provozní deník),
      4. d) dodržuje zásady tohoto řádu a na úseku metrologického zajištění plní úkoly, uložené mu vedoucím stanice technické kontroly.
   1. 2.2 Vedoucí stanice technické kontroly
      1. a) zodpovídá za dodržování metrologického pořádku v STK a za včasné předkládání požadavků na metrologickou kontrolu měřidel,
      2. b) vede metrologickou evidenci (soupis měřidel),
      3. c) organizuje periodickou péči o měřidla STK, včetně vedení provozních deníků. Zodpovídá za technický stav měřidel STK,
      4. d) zodpovídá za provádění periodické provozní údržby a kontroly měřidel,
      5. e) kontroluje vedení provozních deníků měřidel.
   2. Pozn.: Pracovníci pověřené osoby provádějí pouze kalibraci (ověřování) měřidel. Údržbu a opravy měřidel zabezpečuje jejich provozovatel.

1. 3. Metrologická evidence
   1. STK vedou evidenci o měřidlech, kterou tvoří:
      1. a) soupis měřidel,
      2. b) provozní deníky měřidel.
   1. Soupis měřidel je tabulkově uspořádaná samostatně vedená evidence pro každou kategorii měřidel. Obsahuje:
      1. a) kategorii měřidla (PM - pracovní měřidlo, SM - stanovené měřidlo, HE - hlavní etalon, PE - pracovní etalon),
      2. b) název a typ měřidla, případně další identifikační znaky,
      3. c) výrobní číslo, pokud je na měřidle uvedeno,
      4. d) evidenční číslo,
      5. e) lhůtu kontroly (ověření, kalibrace),
      6. f) skutečný termín provedení kontroly (měsíc, rok),
      7. g) další plánovaný termín kontroly (měsíc a rok).
      8. Provozní deníky měřidel slouží k vedení volnou formou průběžných záznamů o stavu měřidla, jeho kontrole, údržbě, poruchách a opravách.

1. 4. Pověřená osoba
   1. a) zpracovává metrologické postupy kalibrace (ověřování) měřidel určených ke kalibraci (ověřování) tímto metrologickým řádem. Postupy předkládá ministerstvu k odsouhlasení,
   2. b) zabezpečuje výkon metrologických služeb pro STK. Kalibraci (ověřování) měřidel provádí technologiemi, stanovenými metrologickými postupy, přímo v jednotlivých STK,
   3. c) zabezpečuje metrologickou návaznost etalonů, které používá při kalibraci (ověřování) měřidel STK,
   4. d) vede a uchovává záznamy o kalibrovaných (ověřovaných měřidlech), včetně zjištěných hodnot,
   5. e) vystavuje STK osvědčení o tom, zda měřidla STK plní (neplní) metrologické požadavky na měřidla STK a způsobilá měřidla označuje kalibrační (ověřovací) značkou. Nezpůsobilá měřidla pak štítkem, upozorňujícím na nesprávnost měřidla. Osvědčení se vztahuje na skupinu měřidel technologického vybavení STK. Na jednotlivé měřidlo mohou pracovníci pověřené osoby vystavit kalibrační (ověřovací) list nebo osvědčení,
   6. f) přístupné seřizovací prvky měřidel, jejichž neodbornou manipulací by mohlo dojít ke změně metrologických vlastností měřidla zajišťuje přelepkou nebo plombou,
   7. g) pracovníci pověřené osoby kontrolují dodržování metrologického pořádku ve stanici technické kontroly, vedení příslušné evidence a provádění řádné údržby měřidel. O zásadních nedostatcích informuje ministerstvo nebo příslušný krajský úřad.

1. 5. Poruchy, opravy, následná kalibrace (ověření)

   Stanice technické kontroly nesmí používat měřidlo s poruchou, která může ovlivnit správnost měření. Vzniklou poruchu musí urychleně odstranit nebo dát odstranit odborným opravcem.

   Opravce po provedené opravě zajistí kalibraci nebo ověření měřidla a vystaví příslušný doklad (kalibrační nebo ověřovací list) nebo přístroj opatří kalibrační (ověřovací) značkou. Doklad vystavený opravcem nahrazuje doklad vystavený pověřenou osobou do doby následné periodické kontroly měřidel. Provedl-li opravce opravu měřidla bez následné kalibrace (ověření), stanice technické kontroly si vyžádá následnou kalibraci (ověření) u pověřené osoby.

PŘÍLOHY

1. A. Přehled měřidel stanice technické kontroly, jejich kategorizace a lhůty kalibrace (ověření)

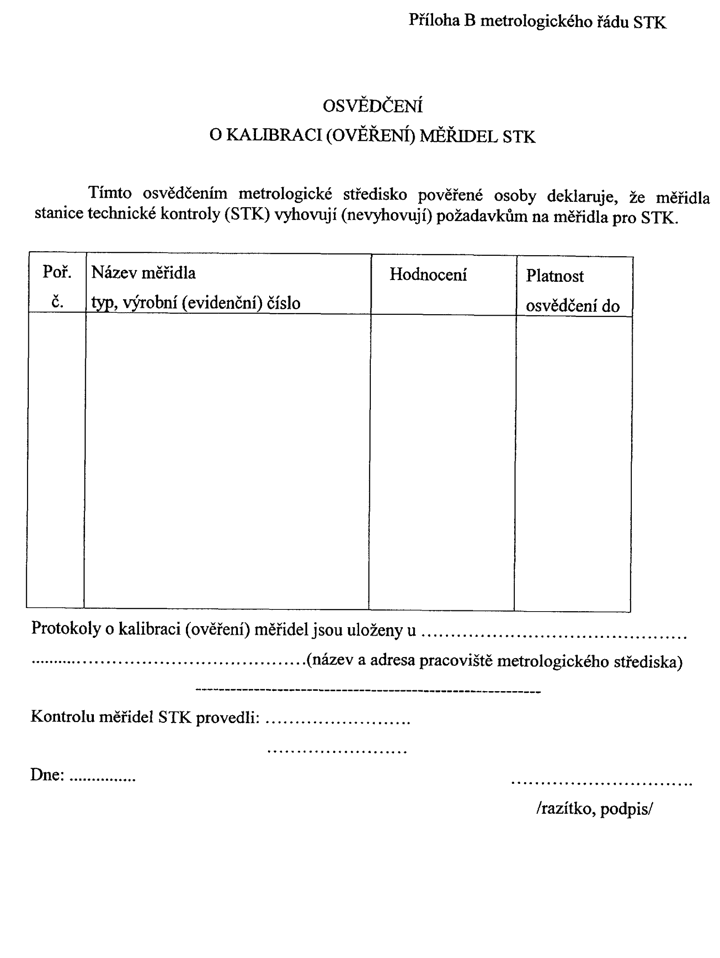

2. B. Osvědčení o kalibraci (ověření) měřidel
3. C. Vzor provozního deníku měřidla
4. D. Provádění provozní údržby a kontroly měřidel stanice technické kontroly a požadavky na přesnost měřidel

Příloha A

Přehled měřidel stanice technické kontroly, jejich kategorizace a lhůty kalibrace (ověření)

Příloha B

Příloha C

Příloha D

Provádění provozní údržby a kontroly měřidel stanice technické kontroly, požadavky na přesnost měřidel

Údržba měřidel používaných ve stanici technické kontroly se provádí podle pokynů výrobců těchto měřidel, uváděných v návodech na obsluhu. V této příloze jsou popisovány pouze specifické požadavky, zejména požadavky na kontrolu funkce a správnosti měřidel, které je nutno zabezpečit vzhledem k charakteru a četnosti použití těchto měřidel ve stanici technické kontroly.

O údržbě, provozní kontrole přesnosti a opravách měřidla se provádí zápis do deníku měřidla. Údržbu, kontrolu měřidla a zápis do deníku provádí pověřený pracovník stanice technické kontroly. Provádění stanoveného rozsahu prací a vedení deníku kontroluje vedoucí stanice technické kontroly.

Pokud interval údržby nebo kontroly měřidla je kratší než 1 týden, záznam do deníku se provádí souhrnně jednou za týden.

1. 1. Zařízení na kontrolu tlaku a huštění pneumatik
2. 1.1 Zařízení na kontrolu tlaku (deformační tlakoměr)
   1. a) Samostatná kontrola funkce se neprovádí.
   2. b) Kontrola přesnosti se provádí pouze v případech odůvodněné pochybnosti o správnosti změřeného údaje.
   3. Pozn.: Orientační kontrolu lze provést srovnáním s jinými přístroji známé přesnosti, připojením na vhodný tlakový zdroj (např. pneumatiku).
   1. c) Dovolená chyba je dána třídou přesnosti přístroje. Vypočte se podle vztahu:
   2. Pozn.: Pro kontrolu vzduchových brzdových soustav vozidel jsou v STK požadovány tlakoměry s třídou přesnosti 1,5 a méně.

1. 1.2 Hustič pneumatik
   1. a) Správná funkce hustiče se kontroluje subjektivně před zahájením denního provozu.
   2. Pozn.: U zařízení Pneumax nesmí sloupec kapaliny po zapojení na stálý tlak vzduchu stoupat. Musí indikovat stálou hodnotu tlaku.
   1. b) Kontrola správnosti se provádí pouze v případě pochybnosti o správnosti změřeného údaje. Provádí se zapojením zařízení na vhodný (co do rozsahu) deformační tlakoměr o známé přesnosti.
   2. c) Dovolená chyba měření tlaku Δp pro jmenovité hodnoty tlaku p je:
      1. Pro hustiče pneu uvedené do provozu před 17.8.2000
      1. Pro hustiče pneu uvedené do provozu po 17.8.2000 v rozsahu teplot 15 až 25 °C

1. 2. Zařízení na kontrolu seřízení světlometů (regloskop)
   1. a) Zvláštní provozní kontrola funkce se neprovádí.
   2. b) Provozní kontrola se provádí pouze v případě pochybnosti o správnosti měřeného údaje.
   3. Pozn.: Orientační kontrolu lze provést pomocí hadicové libely, vozidla a přenosné stěny, umístěné 10 m, popř. 5 m před vozidlem. Středy světlometů se přenesou na kontrolní stěnu pomocí hadicové libely a průmětu středů předního a zadního okna vozidla.
   1. c) Dovolená chyba měření sklonu světla způsobená chybou rovinnosti stání vozidla je 2 cm/10 m. Dovolená chyba způsobená chybou rovinnosti pojezdu regloskopu je 1,5 cm/10 m. Dovolená chyba optické soustavy vlastního regloskopu je 1,5 cm/10 m, pro stranové posunutí ± 10 cm/10 m. Chyba natočení rozhraní nesmí být větší než +1,5° a -0,5°.

1. 3. Mechanické zařízení na měření geometrie řízení
   1. a) Kontrola funkce a vizuální kontrola mechanického stavu zařízení se provádí denně, před zahájením provozu.
   2. b) Provozní kontrola správnosti se provádí minimálně jednou týdně. Provádí se tímto způsobem:

      Nastavíme nulu na úhloměrné stupnici stojanu. Měřící doteky ustavíme do svislé roviny (jako při měření odklonu kola) a zkontrolujeme, zda leží v rovině kolmé k rovině stání vozidla (úhloměrem, olovnicí). Doteky otočíme o 180 ° a měření opakujeme. Při správném nastavení přístroje musí měřící doteky ležet v obou polohách v jedné rovině, kolmé k rovině stání vozidla a na ukazateli musí být nula. Největší dovolená odchylka je 15 úhlových minut. Stejným způsobem zkontrolujeme druhý stojan.

      Při nastavení nuly na úhloměrné stupnici stojanu ustavíme doteky obou stojanů ve vodorovné poloze, co nejblíže ke konci vodících tyčí. Spojnice doteků by měla být rovnoběžná s naváděcí čárou pro vozidlo.

      Pomocí kontrolní tyče zkontrolujeme vzdálenost (rozchod) mezi příslušnými doteky obou stojanů. Rozdíl hodnot naměřených mezi doteky nesmí přesáhnout 1 mm (vůle mezi tyčkou a dotekem).

      Nejsou-li splněny uvedené podmínky, seřídíme stojan dle návodu výrobce.

   1. c) Požadovaná přesnost měření úhlů je 15 úhlových minut.

1. 4. Válcová zkušebna brzd
   1. a) Zvláštní provozní kontrola funkce zkušebny se neprovádí.
   2. b) Kontrola správnosti měření brzdných a ovládací sily a tlaku se provádí jedenkrát za měsíc. Kontrola brzdných sil se provádí pomocí přípravků (rameno a závaží), patřících k příslušenství válcové zkušebny brzd. Postupuje se podle návodu výrobce válcové zkušebny brzd.

      Kontrola pedometru se provádí podle návodu výrobce, minimálně ve dvou bodech rozsahu (jeden z nich může být nula) zatěžováním závažími, případně pomocí přípravku a závaží. Kontrola měření tlaku se provádí připojením na zdroj o známém tlaku vzduchu.

   1. c) Požadovaná přesnost měření:
      1. c1) Brzdných sil
         1. - větší z chyb ± 3 % z konečné hodnoty rozsahu nebo ± 10 % z měřené hodnoty.
            1. Pro samotný měřící řetězec válcové zkušebny brzd (měření pomocí přípravku) platí chyby poloviční, tj. 1,5 % a 5 %
         1. - rozdíl indikací pro pravou a levou stranu nesmí přesáhnout větší z chyb ± 1,5 % z konečné hodnoty rozsahu nebo ± 5 % z měřené hodnoty. Pro samotný měřící řetězec zkušebny platí chyby poloviční, tj. ± 0.75 % a ± 2,5 %.
      1. c2) Ovládací síly
         1. ± 35 N v z rozsahu 0 - 700 N
      1. c3) Tlaku
         1. ± 25 kPa v rozsahu 0 - 100 kPa

1. 5. Indikátor házivosti kol
   1. a) Jednou za týden se provede kontrola pohyblivosti jednotlivých částí měřidla, činnosti aretace a kontrola funkce.
   2. b) Kontrola správnosti se provádí pouze v případech pochybnosti o správnosti měřených hodnot.
   3. Pozn.: Provozní kontrolu lze provést vkládáním podložek o známé tloušťce mezi měřící dotek a pevnou podložku (např. stěnu) nebo pomocí číselníkového úchylkoměru, mikrometrického šroubu, případně posuvného měřidla.
   1. c) Přípustná chyba v celém měřícím rozsahu je ± 0,25 mm.

1. 6. Decelerometr
   1. a) Nejméně jednou měsíčně se provede:
      1. - statická kontrola přesnosti přístrojem indikovaných hodnot brzdného zpomalení.
         1. Kontrola se provádí pomocí kalibračního přípravku, dodávaného výrobcem decelerometru. Přitom se postupuje podle návodu výrobce.
      1. - kontrola přesnosti pedometru. Provádí se stejně jako u válcových zkušeben brzd (bod 4).
      2. Kontrola tlakoměru se neprovádí. Provádí ji metrologická služba ve stanovených lhůtách. Orientačně ji lze provést připojením na zdroj o známém tlaku vzduchu.
   1. b) Údržba a kontrola dalších funkcí přístroje se provádí podle návodu výrobce.
      1. Požadovaná přesnost měření:
         1. - brzdného zpomalení: ± 3 % z hodnoty rozsahu,
         2. - pedometru: ± 35 N,
         3. - tlaku: ± 25 kPa.

1. 7. Detektor uhlovodíkových plynů

   Jednou měsíčně se zkontroluje stav nabití zdroje a funkce detektoru pomocí vhodného zdroje uhlovodíkového plynu (např. plynu ze zapalovače).

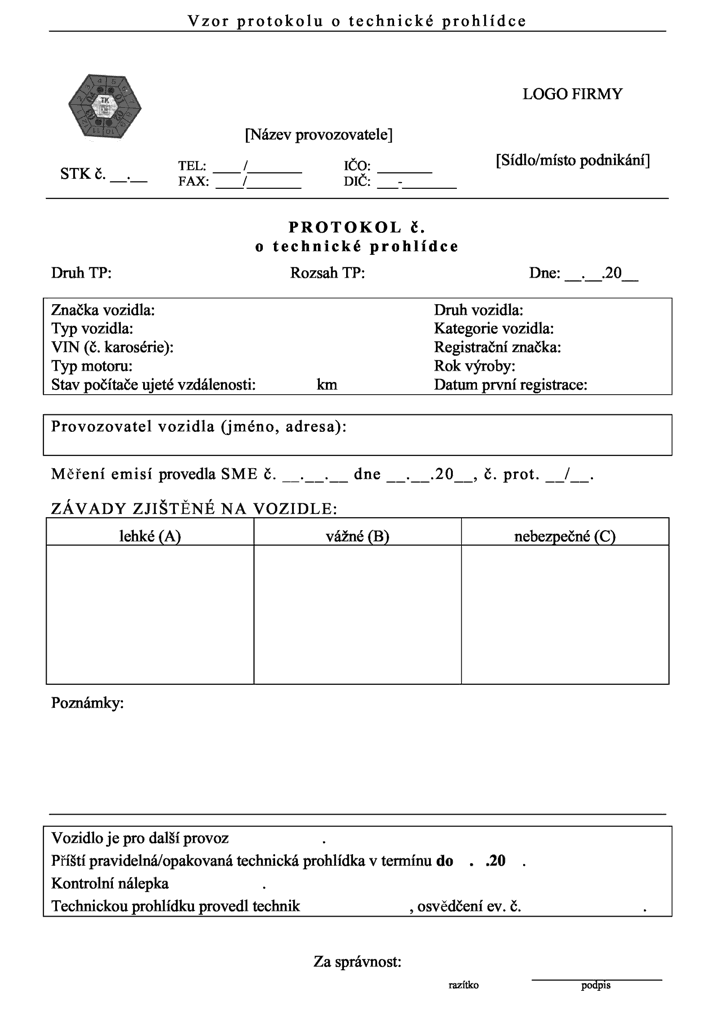

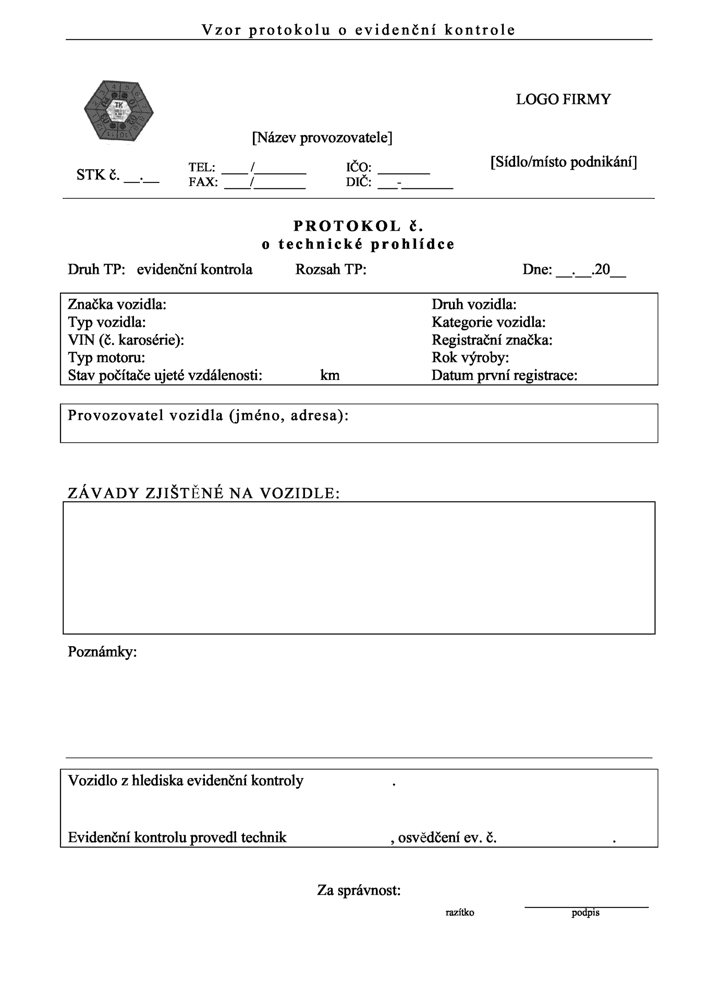

Příloha č. 10

Příloha č. 11

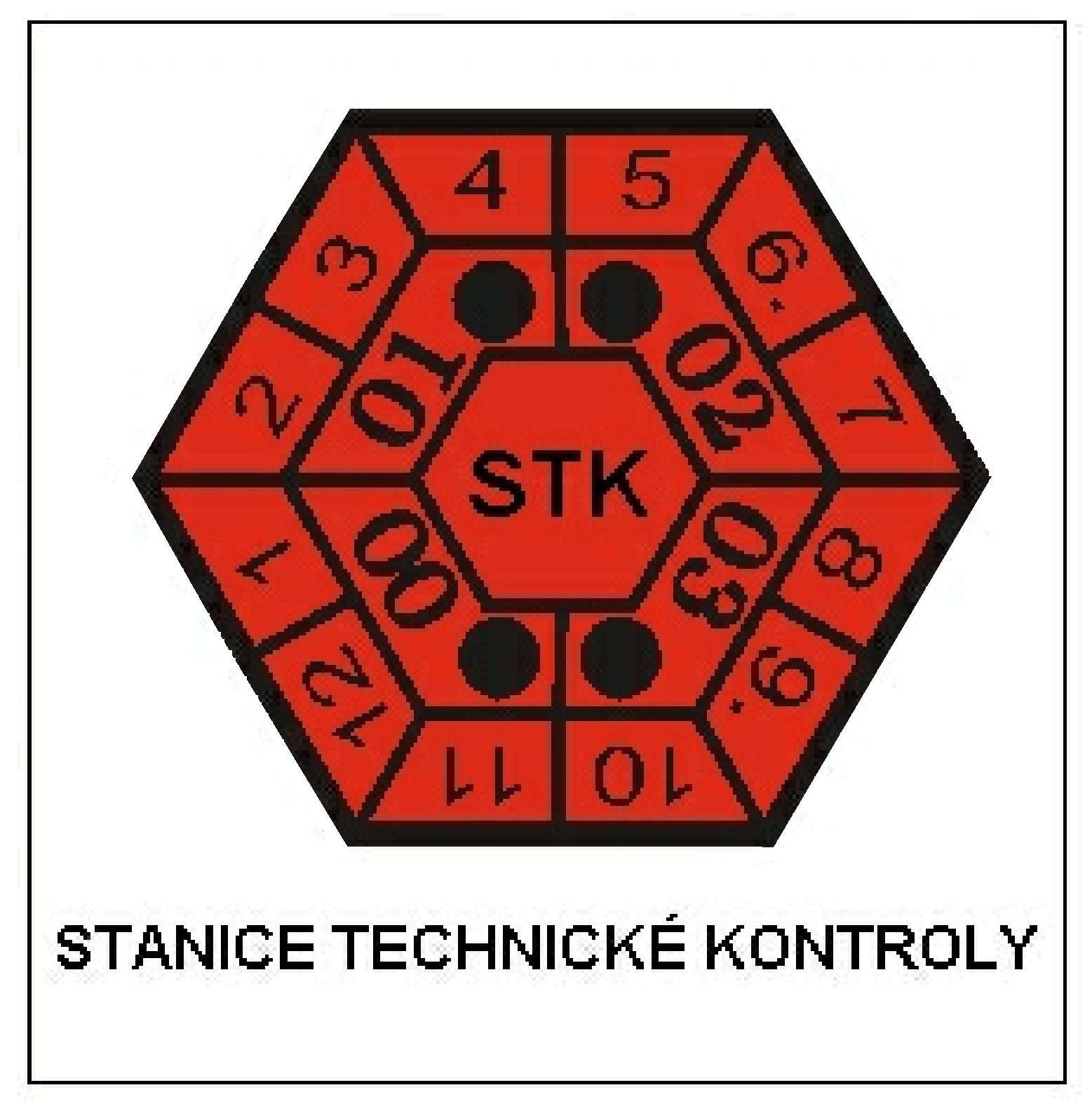

Vnější označení stanice technické kontroly

1. Provedení:
   1. a) Barvy:
      1. • podklad označení bílý,
      2. • znak kontrolní nálepky červený,
      3. • popis označení černý,
   1. b) Rozměry:
      1. • délky stran obdélníku: šířka 600 mm, výška 620 mm,
      2. • délka strany šestiúhelníku: 265 mm


Příloha č. 12

Učební osnova

výuky teoretické přípravy a praktického výcviku k získání odborné způsobilosti k provádění technických prohlídek ve stanici technické kontroly

Pracovníci stanice technické kontroly splňující zákonem stanovené kvalifikační předpoklady mohou vykonávat funkci kontrolního technika až po absolvování stanovené teoretické přípravy a praktického výcviku, úspěšném ověření znalostí a dovedností a vydání profesního osvědčení kontrolního technika. Rozsah odborných znalostí obsahuje učební osnova základního kurzu pro kontrolní techniky.

Výuka kontrolních techniků je rozdělena na teoretickou přípravu formou přednášek, cvičení a odborných konzultací a na praktický výcvik na kontrolních linkách. Základní kurz trvá tři týdny a je tematicky rozdělen do 120 vyučovacích hodin, z toho 62 hodiny pro teoretickou přípravu, 10 hodin pro odborné konzultace, 32 hodiny pro praktický výcvik na kontrolních linkách a 16 hodin pro ověření teoretických znalostí a praktických dovedností.

Příloha č. 13

Zkušební řád

závěrečné zkoušky odborné způsobilosti k provádění technických prohlídek ve stanici technické kontroly

Na závěr základního kurzu pro kontrolní techniky prokazují jeho účastníci odbornou způsobilost závěrečnou zkouškou z teoretických i praktických znalostí a dovedností před zkušební komisí jmenovanou ministerstvem. Odbornou způsobilostí se rozumí soubor odborných znalostí vztahujících se k provádění technických prohlídek, kontrole a hodnocení technického stavu vozidla a metrologického zabezpečení ve stanici technické kontroly, jakož i schopnost jejich uplatnění při technické prohlídce.

Odborná způsobilost se prokazuje vysvědčením o státní nebo maturitní zkoušce nebo výučním listem a dokladem o praxi z daného oboru a závěrečnou zkouškou z předmětů stanovených v učební osnově základního kurzu pro kontrolní techniky.

Obsahem závěrečné zkoušky z teoretické přípravy je formou písemného testu prokázat odbornou způsobilost kontrolního technika k provádění technických prohlídek. Otázky písemného testu schvaluje ministerstvo. Obsahem závěrečné zkoušky je dále formou praktické a ústní zkoušky prověřit technické znalosti a dovednosti při používání měřidel a technologických zařízení se zaměřením zejména na správnost a vyhodnocení měření a praktické provádění technické prohlídky na kontrolní lince a na správné hodnocení zjišťovaného technického stavu vozidla.

1. Hodnocení písemné zkoušky se provádí bodovým ohodnocením jednotlivých předmětů podle zkušebních otázek. Hodnocení zkoušky provádí zkušební komise podle této stupnice:
   1. a) prospěl, jestliže účastník základního kurzu dosáhl u zkoušky nejméně 80% dosažitelného bodového ohodnocení,
   2. b) neprospěl, jestliže účastník základního kurzu dosáhl u zkoušky méně než 80% dosažitelného bodového ohodnocení.

Hodnocení ústní a praktické zkoušky se hodnotí stupněm prospěl nebo neprospěl. Hodnocení této zkoušky provádí zkušební komise hlasováním.

O průběhu závěrečné zkoušky vyhotoví zkušební komise zkušební protokol podepsaný členy komise, jehož součástí je seznam účastníků základního kurzu, jimi odevzdané písemné testy, včetně jejich bodového ohodnocení a celkové hodnocení.

Absolvent základního kurzu, který při závěrečné zkoušce neprospěl, může si své znalosti individuálně doplnit a požádat o opakování komisionálního přezkoušení v rozsahu závěrečné zkoušky základního kurzu. Tuto žádost může podat nejdříve za jeden měsíc a nejpozději do šesti měsíců po ukončení základního kurzu. Další opakování závěrečné zkoušky není možné bez nového absolvování základního kurzu.

Absolventu základního kurzu, který při závěrečné zkoušce prospěl, vydá ministerstvo profesní osvědčení kontrolního technika podle provedení uvedeného v příloze č. 14 vyhlášky.

Příloha č. 14

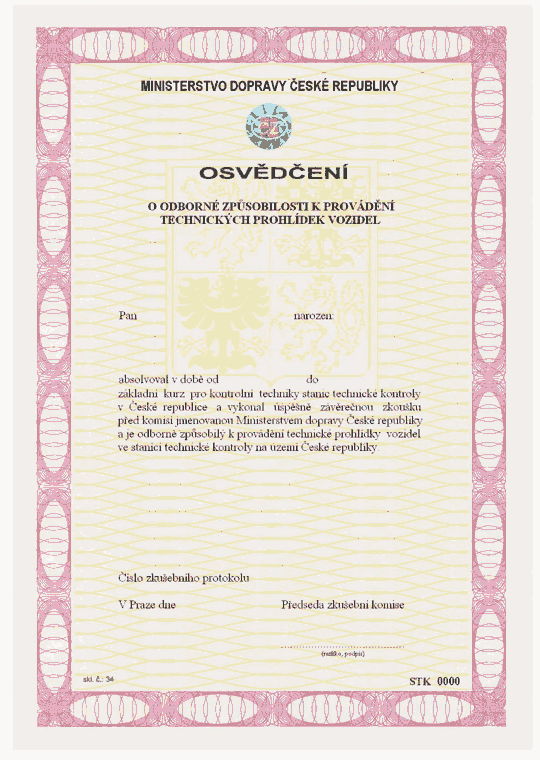

Vzor profesního osvědčení kontrolního technika

Příloha č. 15

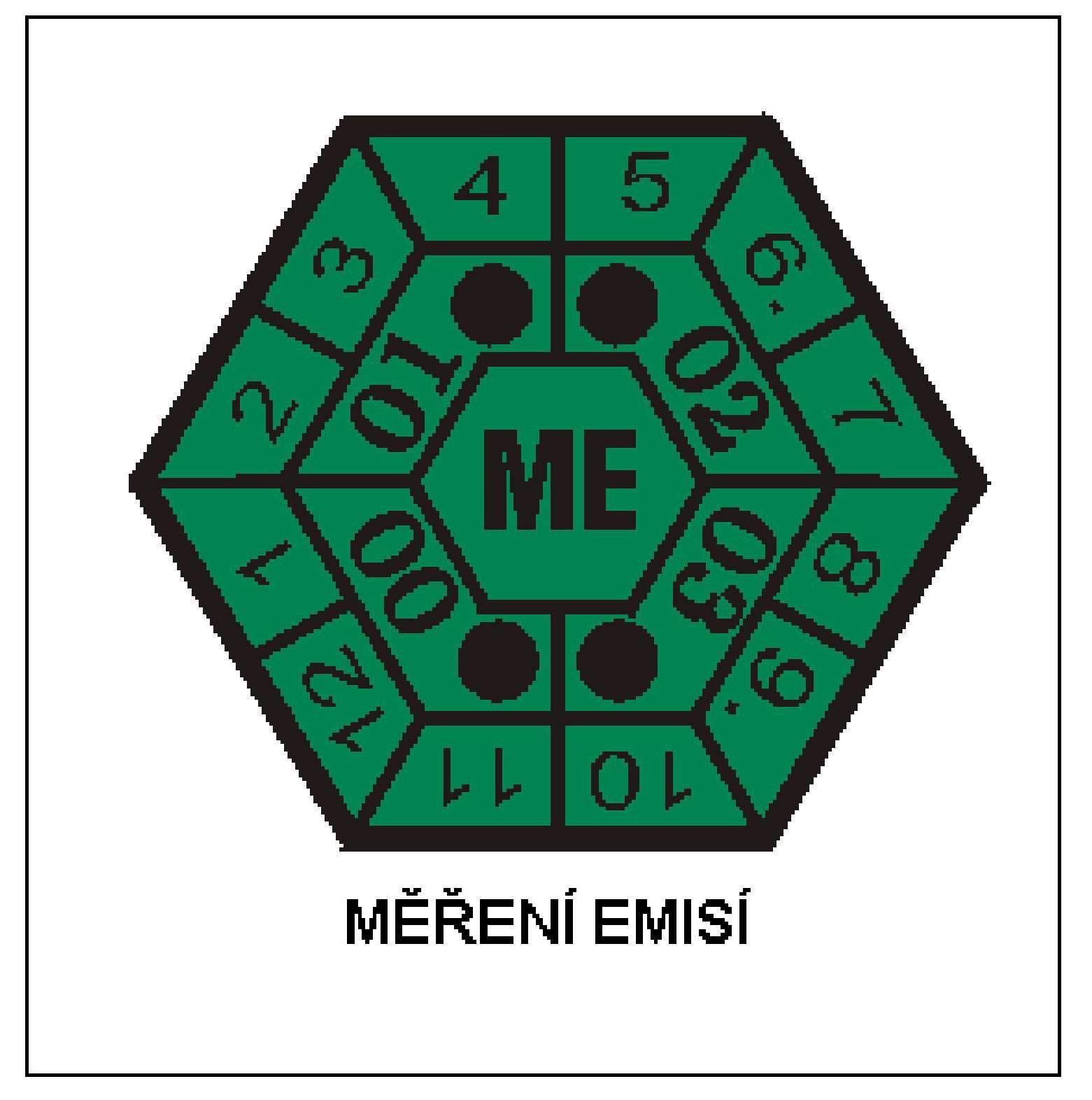

Vnější označení stanice měření emisí

1. Provedení:
   1. a) Barvy:
      1. • podklad označení bílý,
      2. • znak kontrolní nálepky zelený,
      3. • popis označení černý,
   1. b) Rozměry:
      1. • délky stran obdélníku: šířka 600 mm, výška 620 mm,
      2. • délka strany šestiúhelníku: 265 mm


Příloha č. 16

Učební osnova výuky teoretické přípravy k získání odborné způsobilosti k měření emisí ve stanici měření emisí

Pracovníci stanice měření emisí splňující zákonem stanovené kvalifikační předpoklady mohou vykonávat funkci mechanika až po absolvování stanovené teoretické přípravy, úspěšném ověření znalostí a vydání profesního osvědčení mechanika. Rozsah odborných znalostí obsahuje učební osnova základního kurzu pro mechaniky.

Školení v základním kurzu pro mechaniky je zpravidla jednodenní, provádí se samostatně pro měření emisí vozidel poháněných zážehovými motory, vozidel poháněných vznětovými motory a vozidel poháněných motory na pohon zkapalněným ropným plynem (LPG) nebo stlačeným zemním plynem (CNG). Základní kurz trvá nejméně 8 hodin.

Pro získání odborné způsobilosti k měření emisí vozidel na pohon plynem, musí mechanik, který má profesní osvědčení k měření emisí vozidel poháněných zážehovým motorem, absolvovat základní kurz pro mechaniky k měření emisí vozidel na pohon plynem v rozsahu odborných znalostí uvedených v učební osnově tohoto základního kurzu.

Učební osnova základního kurzu pro mechaniky stanic měření emisí

Příloha č. 17

Zkušební řád

závěrečné zkoušky odborné způsobilosti k měření emisí ve stanici měření emisí
