Vyhláška, kterou se stanoví podrobnosti označování energetických spotřebičů energetickými štítky a zpracování technické dokumentace, jakož i minimální účinnost užití energie pro elektrické spotřebiče uváděné na trh

Příloha č. 7

ELEKTRICKÉ OHŘÍVAČE VODY

Úvodní ustanovení

1. 1. Požadavky obsažené v této příloze se vztahují na elektrické akumulační ohřívače teplé užitkové vody napájené z elektrické sítě nízkého napětí a využívající pro ohřev vody Jouleovo teplo (odporový ohřev). Spotřebiče využívající jiný zdroj energie, jako např. plyn, solární energie apod. a nebo využívající elektřiny ze sítě k ohřevu vody jiným způsobem, např. pro pohon tepelného čerpadla, jsou z této úpravy vyňaty.
2. 2. Údaje požadované touto přílohou se zjišťují měřením provedeným podle harmonizovaných technických norem. Údaje se pokládají za splněné pokud jsou ve shodě s právními předpisy nebo technickými normami.¹)
3. 3. Technická dokumentace uvedená v § 3 vyhlášky musí obsahovat:
   1. a) jméno a příjmení nebo obchodní firmu nebo název, adresu místa trvalého pobytu (popřípadě adresu bydliště) nebo místo podnikání nebo sídlo výrobce nebo dovozce,
   2. b) všeobecný popis spotřebiče postačující pro jeho jednoznačnou identifikaci,
   3. c) údaje a případně příslušné výkresy týkající se hlavních znaků konstrukce modelu spotřebiče a zejména součástí, které mají znatelný vliv na jeho spotřebu energie,
   4. d) protokoly o příslušných zkouškách měřením prováděných zkušebními metodami podle technických norem,
   5. e) návod k obsluze.

1. 4. Štítek uvedený v § 4 vyhlášky musí odpovídat požadavkům uvedeným v části I. této přílohy. Štítek musí být umístěn na vnější straně přední nebo horní části spotřebiče tak, aby byl zřetelně viditelný a nebyl zakryt.
2. 5. Obsah a úprava informačního listu uvedeného v § 3 vyhlášky musí odpovídat požadavkům uvedeným v části II. této přílohy.
3. 6. Je-li spotřebič nabízen k prodeji, k pronájmu nebo ke splátkovému prodeji prostřednictvím tiskovin nebo jiným způsobem, např. prostřednictvím katalogu zásilkového prodeje, musí tyto informace obsahovat všechny údaje uvedené v části III. této přílohy.
4. 7. Třída energetické účinnosti akumulačního ohřívače vody uvedená na štítku a v informačním listu, musí odpovídat části IV. této přílohy.
5. Další obsah přílohy č. 7:

   Příloha č. 7 ELEKTRICKÉ OHŘÍVAČE VODY Úvodní ustanovení

   Část I		ŠTÍTEK
   Část II		INFORMAČNÍ LIST
   Část III		ZÁSILKOVÝ PRODEJ A JINÉ DRUHY ZPROSTŘEDKOVANÉHO PRODEJE
   Část IV		TŘÍDA ENERGETICKÉ ÚČINNOSTI



Upřesňující údaje uváděné na štítku

1. Na štítek se uvedou následující údaje:
   1. I. Jméno nebo obchodní značka výrobce nebo dovozce.
   2. II. Identifikační značka modelu spotřebiče používaná výrobcem nebo dovozcem.
   3. III. Třída energetické účinnosti modelu spotřebiče musí být stanovena v souladu s části IV. této přílohy. Hrot šipky s písmenem udávajícím třídu energetické účinnosti musí být ve stejné úrovni jako hrot příslušné šipky.
   4. IV. Aniž by byly dotčeny jakékoli požadavky příslušného národního, regionálního nebo mezinárodního programu environmentálního značení modelu I. (ekolabelingového programu), může zde být připojena kopie eko-značky v případě, že spotřebiči byla eko-značka udělena v souladu s příslušným ekolabelingovým programem. Její provedení (barevné, rozměrové, atd.) musí odpovídat pravidlům příslušného ekolabelingového programu.
   5. V. Tepelné ztráty spotřebiče v kWh přepočítané na 24 hodin a litr skutečného objemu nádrže, jak vyplývá z příslušných měření v souladu se zkušebními metodami dle technických norem podle bodu 2 úvodního ustanovení této přílohy.
   6. VI. Jmenovitý objem nádoby v litrech.
   7. VII. Doba ohřevu náplně nádoby v hodinách (zpravidla z 15 °C na 65 °C).
   8. VIII. Spotřeba elektřiny v kWh potřebná na ohřev náplně z 15 °C na 65 °C.

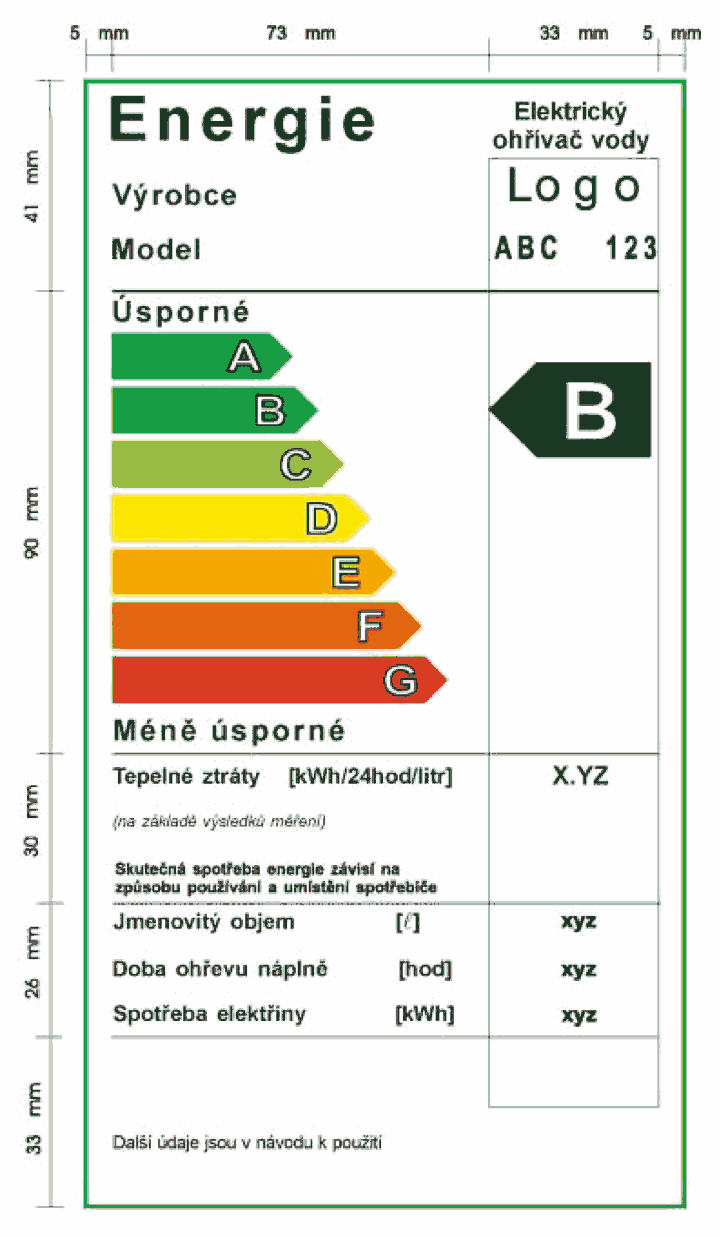

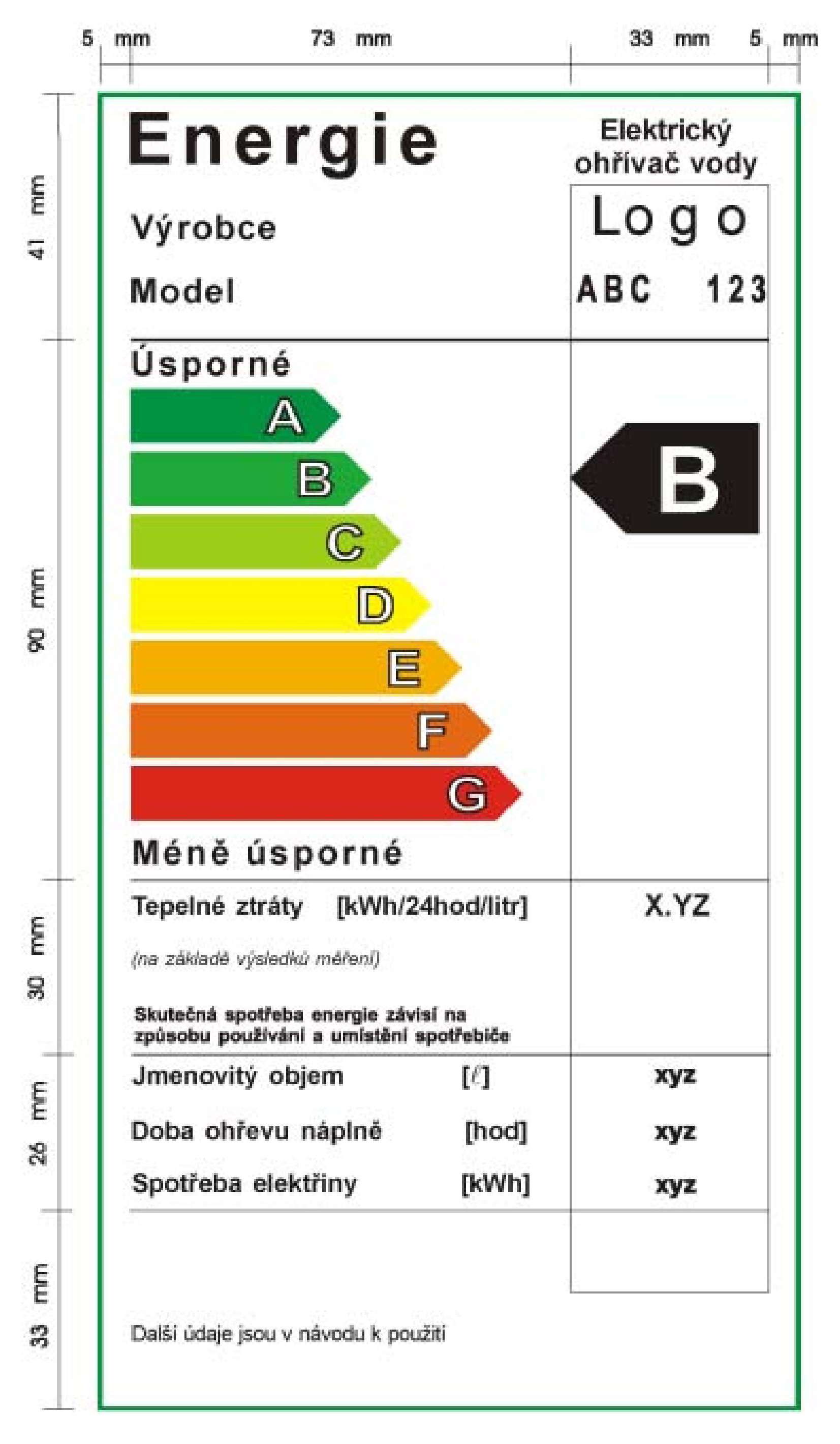

Grafické provedení

1. Definice grafického provedení štítku:
   1. Použité barvy:
      1. CMYK - cyan, magenta, žlutá, černá

Příklad 07X0: 0 % cyan, 70 % magenta, 100 % žlutá, 0 % černá

1. Šipky:

   Příloha č. 7 ELEKTRICKÉ OHŘÍVAČE VODY Úvodní ustanovení Upřesňující údaje uváděné na štítku Grafické provedení

   A	X0X0
   B	70X0
   C	30X0
   D	00X0
   E	03X0
   F	07X0
   G	0XX0

Barva rámečku: X070

Barva pozadí šipky udávající třídu energetické účinnosti je černá.

Veškerý text je černý. Pozadí je bílé.

INFORMAČNÍ LISTČÁST II

1. Informační list musí obsahovat níže uvedené údaje. Tyto údaje mohou být uvedeny ve stanoveném pořadí v podobě tabulky pro více modelů spotřebiče dodávaných stejným výrobcem nebo dovozcem, anebo připojeny k popisu zařízení:
   1. 1. Název nebo obchodní značka výrobce nebo dovozce.
   2. 2. Identifikační značka modelu spotřebiče používaná výrobcem nebo dovozcem.
   3. 3. Třída energetické účinnosti modelu spotřebiče, jak je stanoveno v části IV. této přílohy, vyjádřená jako „Třída energetické účinnosti ... na stupnici A (nejvyšší účinnost, tj. nízká spotřeba elektrické energie) do G (nejnižší účinnost, tj. vysoká spotřeba elektrické energie)“. Pokud je tato informace uvedena ve formě tabulky, může být tato informace vyjádřena i jiným způsobem za předpokladu, že je jasné, že stupnice je od A (nejvyšší účinnost) do G (nejnižší účinnost).
   4. 4. Pokud jsou informace uvedeny ve formě tabulky a pokud některému zespotřebičů uvedených v tabulce byla udělena eko-značka podle příslušného národního, regionálního nebo mezinárodního programu environmentálního značení modelu I. (ekolabelingového programu), může zde být tato informace uvedena. V tomto případě musí nadpis řádku znít „Eko-značka“ a v příslušném poli musí být kopie eko-značky v takovém barevném a velikostním provedení, které odpovídá pravidlům příslušného ekolabelingového programu.
   5. 5. Tepelné ztráty spotřebiče v kWh přepočítané na 24 hodin a litr skutečného objemu nádrže, jak vyplývá z příslušných měření v souladu se zkušebními metodami dle technických norem podle bodu 2 úvodního ustanovení této přílohy.
   6. 6. Jmenovitý objem nádoby v litrech v souladu se zkušebními metodami dle technických norem podle bodu 2 úvodního ustanovení této přílohy.
   7. 7. Doba ohřevu náplně nádoby v hodinách (zpravidla z 15 °C na 65 °C) v souladu se zkušebními metodami dle technických norem podle bodu 2 úvodního ustanovení této přílohy.
   8. 8. Spotřeba elektřiny v kWh potřebná na ohřev náplně z 15 °C na 65 °C v souladu se zkušebními metodami dle technických norem podle bodu 2 úvodního ustanovení této přílohy.

Je-li v informačním listu reprodukován energetický štítek v barevném nebo černobílém provedení, je třeba připojit pouze údaje, které nejsou na štítku uvedeny.

ZÁSILKOVÝ PRODEJ A JINÉ DRUHY ZPROSTŘEDKOVANÉHO PRODEJEČÁST III

1. V katalozích pro zásilkový prodej a v jiných tiskovinách dle bodu 6 úvodního ustanovení této přílohy musí být uvedeny následující údaje v tomto pořadí:

   Příloha č. 7 ELEKTRICKÉ OHŘÍVAČE VODY Úvodní ustanovení Upřesňující údaje uváděné na štítku Grafické provedení INFORMAČNÍ LIST ZÁSILKOVÝ PRODEJ A JINÉ DRUHY ZPROSTŘEDKOVANÉHO PRODEJE

   1. Třída energetické účinnosti	(část II. bod 3)
   2. Tepelné ztráty spotřebiče	(část II. bod 5)
   3. Jmenovitý objem nádoby	(část II. bod 6)
   4. Doba ohřevu náplně nádoby	(část II. bod 7)
   5. Spotřeba elektřiny potřebné na ohřev náplně	(část II. bod 8)

V případě, že jsou uváděny jiné údaje obsažené v informačním listu, musí být uvedeny způsobem stanoveným v části II. této přílohy a musí být zahrnuty do výše uvedené tabulky v pořadí stanoveném pro informační list.

TŘÍDA ENERGETICKÉ ÚČINNOSTIČÁST IV

1. Třída energetické účinnosti se stanoví v souladu s tabulkou:

   Příloha č. 7 ELEKTRICKÉ OHŘÍVAČE VODY Úvodní ustanovení Upřesňující údaje uváděné na štítku Grafické provedení INFORMAČNÍ LIST ZÁSILKOVÝ PRODEJ A JINÉ DRUHY ZPROSTŘEDKOVANÉHO PRODEJE TŘÍDA ENERGETICKÉ ÚČINNOSTI

   Třída energetické účinnosti	Tepelné ztráty I ve Wh přepočítané na litr skutečného objemu nádob za 24 hodin
   A	I < 5
   B	5 < I < 7
   C	7 < I < 9
   D	9 < I < 11
   E	11 < I < 13
   F	13 < I < 15
   G	I >15

Příloha č. 8

ZDROJE SVĚTLA

Úvodní ustanovení

1. 1. Požadavky obsažené v této příloze se vztahují na elektrické zdroje světla napájené z elektrické sítě (žárovky a integrální kompaktní zářivky) a na zářivky pro domácnost (včetně lineárních a neintegrálních kompaktních zářivek), i když jsou prodávány pro jiné účely než pro použití v domácnosti. Jestliže zařízení, jehož součástí je světelný zdroj, může být konečným uživatelem rozebráno, je pro účely této přílohy „zdrojem světla“ ta část nebo části, která vyzařuje nebo které vyzařují světlo.
2. 2. Tato příloha se nevztahuje na následující zdroje světla:
   1. a) zdroje světla se světelným tokem větším než 6 500 lumenů,
   2. b) zdroje světla s příkonem nižším než 4 watty,
   3. c) reflektorové žárovky,
   4. d) zdroje světla pro použití s jinými zdroji energie, např. bateriemi,
   5. e) zdroje světla, které nejsou uváděny na trh nebo nejsou předmětem obchodu zejména pro účely vytváření světla ve viditelné části spektra (400 až 800 nm),
   6. f) zdroje světla, které jsou uváděny na trh nebo jsou předmětem obchodu přednostně pro účely jiné než osvětlování. Pokud však je zdroj světla nabízen k prodeji, k pronájmu, ke splátkovému prodeji nebo vystaven samostatně, např. jako náhradní díl, musí být zahrnut do oblasti působnosti této přílohy.

1. 3. Údaje požadované touto přílohou se zjišťují měřením provedeným podle harmonizovaných technických norem. Údaje se pokládají za splněné pokud jsou ve shodě s právními předpisy nebo technickými normami.¹)
2. 4. Technická dokumentace uvedená v § 3 vyhlášky musí obsahovat:
   1. a) jméno a příjmení nebo obchodní firmu nebo název, adresu místa trvalého pobytu (popřípadě adresu bydliště) nebo místo podnikání nebo sídlo výrobce nebo dovozce,
   2. b) všeobecný popis zdroje světla, postačující pro jeho jednoznačnou identifikaci,
   3. c) údaje a případně příslušné výkresy týkající se hlavních znaků konstrukce modelu spotřebiče a zvláště položek, které mají znatelný vliv na jeho spotřebu energie,
   4. d) protokoly o příslušných zkouškách měřením prováděných na modelu spotřebiče za použití zkušebních metod podle harmonizovaných norem uvedených v bodě 3,
   5. e) návod k použití (pokud existuje).

1. 5. Štítek uvedený v § 4 vyhlášky odpovídá požadavkům specifikovaným v části I. této přílohy. Štítek je umístěn, natištěn nebo upevněn na vnějším povrchu samostatného obalu zdroje světla. Viditelnost štítku nesmí být znemožněna nebo snížena jakýmkoliv umístěným, vytištěným nebo upevněným údajem na vnějším povrchu samostatného obalu zdroje světla. V části I. této přílohy je specifikováno, jak může být štítek proveden v případě velmi malého obalu.
2. 6. Obsah a úprava informačního listu odpovídá požadavkům uvedeným v části II. této přílohy.
3. 7. Je-li spotřebič nabízen k prodeji, k pronájmu nebo k prodeji na splátky prostřednictvím tiskovin nebo jiným způsobem, např. prostřednictvím katalogu zásilkového prodeje, musí tyto nabídky obsahovat všechny informace uvedené v části III. této přílohy.
4. 8. Třída energetické účinnosti zdroje světla uvedená na štítku a v informačním listu odpovídá části IV. této přílohy.
5. 9. Štítek se volí z vyobrazení uvedených v části I. této přílohy. Pokud štítek není na obalu natištěn, ale je samostatný a je na obal např. nalepen, musí se použít barevné verze. Pokud se použije verze „černá na bílé“, je třeba volit takové barvy tisku a pozadí, které zajistí čitelnost štítku.
6. Další obsah přílohy č. 8:

   Příloha č. 8 ZDROJE SVĚTLA Úvodní ustanovení

   Část I	ŠTÍTEK
   Část II	INFORMAČNÍ LIST
   Část III	ZÁSILKOVÝ PRODEJ A JINÉ DRUHY ZPROSTŘEDKOVANÉHO PRODEJE
   Část IV	TŘÍDA ENERGETICKÉ ÚČINNOSTI



Upřesňující údaje uváděné na štítku

1. Na štítku se uvedou následující údaje:
   1. I. Třída energetické účinnosti zdroje světla stanovená v souladu s částí IV. této přílohy. Hrot šipky s písmenem udávajícím třídu energetické účinnosti musí být ve stejné úrovni jako hrot příslušné šipky.
   2. II. Světelný tok zdroje světla (v lumenech) měřený v souladu se zkušebními metodami dle harmonizovaných norem podle bodu 3 úvodního ustanovení této přílohy.
   3. III. Příkon (ve wattech) zdroje světla měřený v souladu se zkušebními metodami dle harmonizovaných norem podle bodu 3 úvodního ustanovení této přílohy.
   4. IV. Jmenovitá střední doba života zdroje světla měřená v souladu se zkušebními metodami dle harmonizovaných norem podle bodu 3 úvodního ustanovení této přílohy.

V případě, že jsou údaje požadované v bodech II., III. nebo IV. uvedeny jinde na obalu zdroje světla, mohou být na štítku včetně příslušného rámečku vypuštěny.

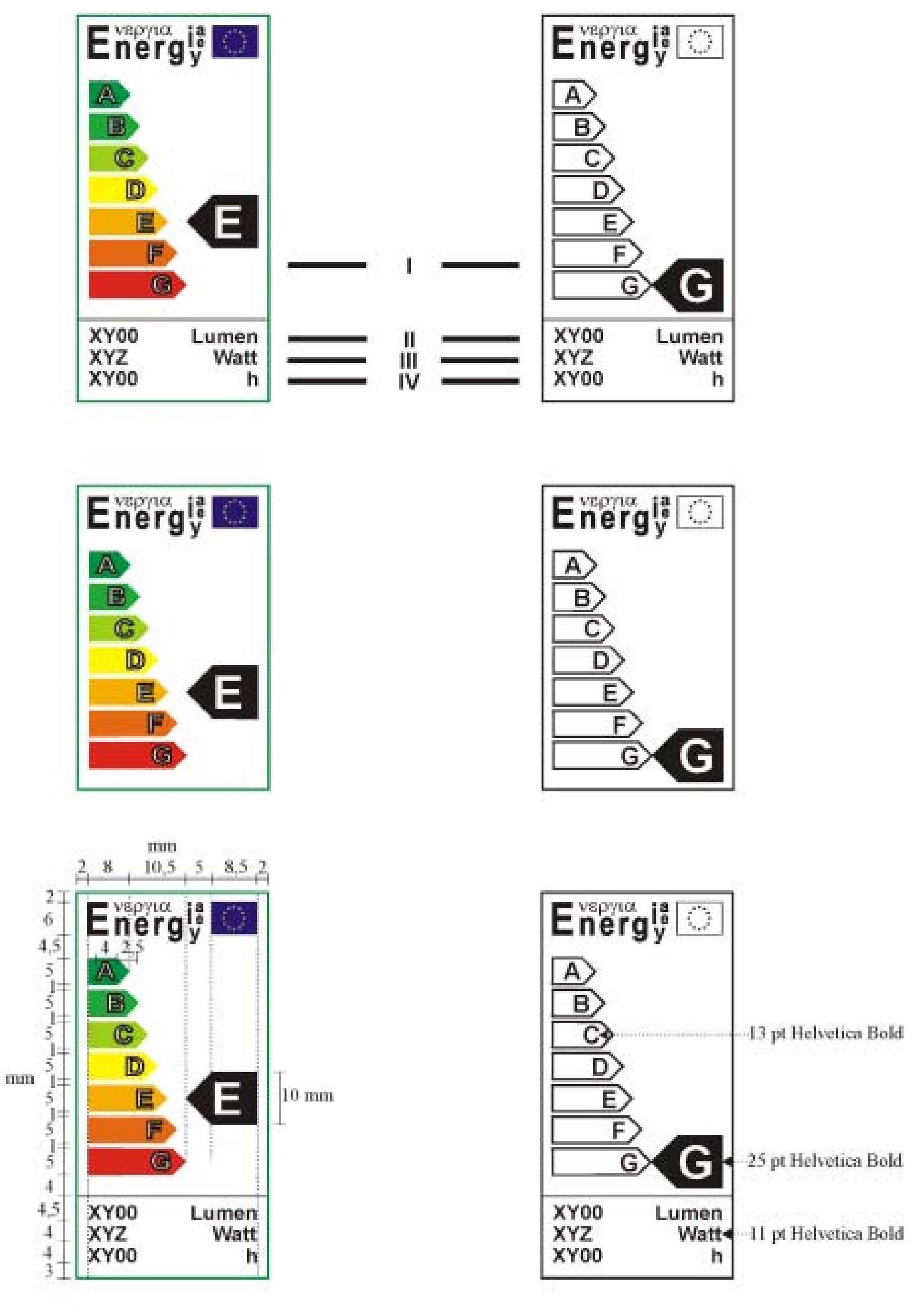

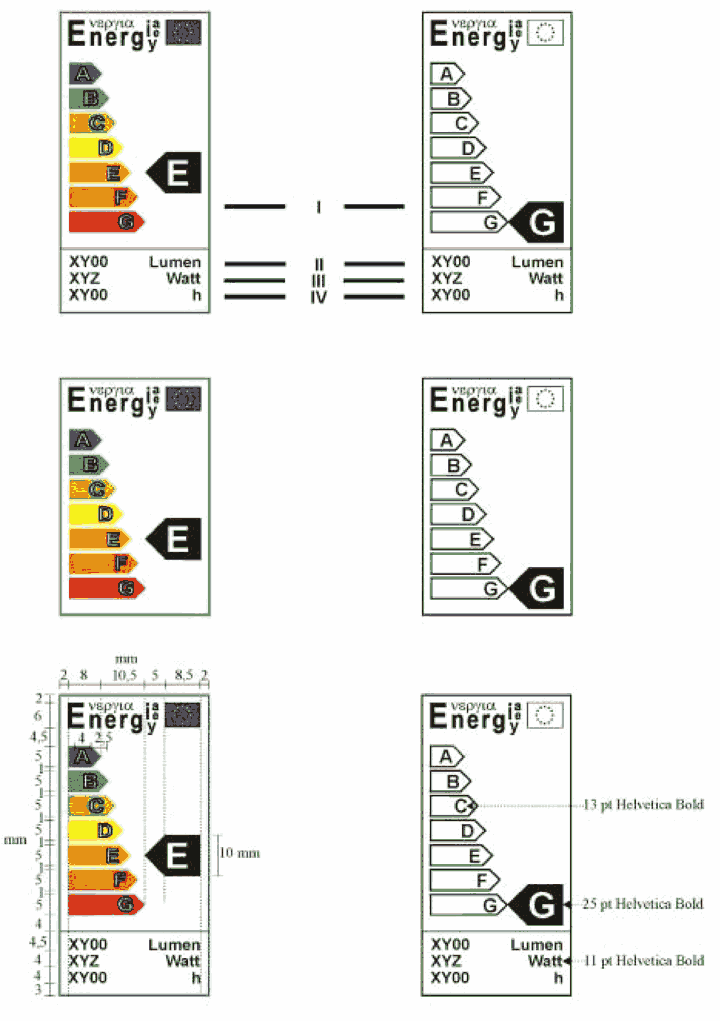

Grafické provedení

1. Údaje pro tisk štítku:

   Štítek musí být ohraničen prázdným okrajem o šířce alespoň 5 mm (jak je znázorněno). V případě, že žádná ze stran obalu není natolik dlouhá, aby se na ni vešel štítek a tento prázdný okraj, nebo v případě, že by bylo pokryto více než 50 % plochy povrchu na nejdelší straně, může být štítek a okraj zmenšen, avšak ne více, než je požadováno pro splnění obou těchto podmínek. V žádném případě nesmí být štítek zmenšen více než na (délkově) 40 % své normalizované velikosti. Je-li obal pro tento zmenšený štítek příliš malý, musí být štítek ke zdroji světla nebo k obalu připevněn. Postačuje však štítek o normální velikosti je-li vystaven spolu se zdrojem světla, například upevněn k pultu, na němž je zdroj světla vystaven.

Definice grafického provedení štítku:

1. Použité barvy:
   1. CMYK - cyan, magenta, žlutá, černá

Příklad 07X0: 0 % cyan, 70 % magenta, 100 % žlutá, 0 % černá

1. Šipky:

   Příloha č. 8 ZDROJE SVĚTLA Úvodní ustanovení Upřesňující údaje uváděné na štítku Grafické provedení Definice grafického provedení štítku:

   A	X0X0
   B	70X0
   C	30X0
   D	00X0
   E	03X0
   F	07X0
   G	0XX0

Barva rámečku: X070

Barva pozadí šipky udávající třídu energetické účinnosti je černá.

Veškerý text je černý. Pozadí je bílé.

INFORMAČNÍ LISTČÁST II

Informační list musí obsahovat údaje stanovené pro štítek²) (údaje jsou stejné jako v části I. této přílohy).

ZÁSILKOVÝ PRODEJ A JINÉ DRUHY ZPROSTŘEDKOVANÉHO PRODEJEČÁST III

1. V katalozích pro zásilkový prodej a v jiných informacích a nabídkách uvedených v bodě 7 úvodního ustanovení této přílohy musí být buďto kopie štítku nebo následující údaje, tak jak je uvedeno v části II., respekt. části I. této přílohy, v tomto pořadí:
   1. 1. Třída energetické účinnosti vyjádřená jako „Třída energetické účinnosti ... na stupnici A (vyšší účinnost) až G (nižší účinnost)“. Pokud je informace uvedena ve formě tabulky, může to být vyjádřeno jinými prostředky za předpokladu, že je jasné, že stupnice je od A (vyšší účinnost) do G (nižší účinnost).
   2. 2. Světelný tok zdroje světla (v lumenech).
   3. 3. Příkon (ve wattech).
   4. 4. Jmenovitá střední doba životnosti zdroje světla (v hodinách).

TŘÍDA ENERGETICKÉ ÚČINNOSTIČÁST IV

1. Třída energetické účinnosti zdroje světla se určuje takto:
   1. Zdroje světla se zařazují do třídy A, jestliže:
      1. - u zářivek bez vestavěného předřadníku
         1. (zdroje světla, které vyžadují předřadník nebo jiné zařízení pro připojení k síti)
      1. - u jiných zdrojů světla
         1. kde Ф je světelný tok zdroje světla v lumenech
         2. kde W je příkon zdroje světla ve wattech.
   1. Není-li zdroj světla zařazen do třídy A, vypočítá se referenční příkon W_R ze vztahu:
      1. kde Ф je světelný tok zdroje světla v lumenech.
   1. Index energetické účinnosti E_I se stanoví ze vztahu:
      1. kde W je příkon zdroje světla ve wattech.
   1. Třídy energetické účinnosti se pak určují z následující tabulky:

      Příloha č. 8 ZDROJE SVĚTLA Úvodní ustanovení Upřesňující údaje uváděné na štítku Grafické provedení Definice grafického provedení štítku: INFORMAČNÍ LIST ZÁSILKOVÝ PRODEJ A JINÉ DRUHY ZPROSTŘEDKOVANÉHO PRODEJE TŘÍDA ENERGETICKÉ ÚČINNOSTI

      Třída energetické účinnosti	Index energetické účinnosti EI
      B	EI < 60 %
      C	60 % ≤EI < 80 %
      D	80 % ≤EI < 95 %
      E	95 % ≤EI < 110 %
      F	110 % ≤EI < 130 %
      G	EI ≥ 130 %“

Příloha č. 9

PŘEDŘADNÍKY K ZÁŘIVKÁM

Úvodní ustanovení

1. 1. Tato příloha se vztahuje na předřadníky k zářivkám (dále jen „předřadníky“) napájené z elektrické sítě.
2. 2. Z oblasti působnosti této přílohy jsou vyňaty:
   1. a) předřadníky, které tvoří nedílnou součást světelného zdroje,
   2. b) předřadníky, které jsou určeny speciálně pro svítidla zabudovaná do nábytku, a předřadníky, které tvoří nevyměnitelnou součást svítidla a nemohou být odděleně od něj zkoušeny,
   3. c) předřadníky určené na vývoz ze Společenství jako samostatné součástky nebo vestavěné do svítidel.

1. 3. Předřadníky se klasifikují podle části I. této přílohy.
2. 4. Během první etapy, upřesněné v dalších bodech této přílohy, mohou být předřadníky uváděny na trh jako samostatné součástky nebo vestavěné do svítidel pouze tehdy, jestliže spotřeba energie předřadníku nepřekračuje maximální příkon obvodů předřadník-světelný zdroj stanovený pro jednotlivé kategorie předřadníků v částech I., II. a III. této přílohy.
3. 5. Výrobce předřadníků, jeho zplnomocněný zástupce nebo dovozce odpovědný za uvádění předřadníků na trh jako samostatných součástek nebo předřadníků vestavěných do svítidel odpovídá za zajištění, že každý předřadník, který je uváděn na trh jako samostatná součástka nebo vestavěný do svítidla, splňuje požadavky bodu 4.
4. 6. Technická dokumentace uvedená v § 3 vyhlášky musí obsahovat:
   1. a) jméno a příjmení nebo obchodní firmu nebo název, adresu místa trvalého pobytu (popřípadě adresu bydliště) nebo místo podnikání nebo sídlo výrobce nebo dovozce,
   2. b) celkový popis modelu spotřebiče postačující pro jeho jednoznačnou identifikaci,
   3. c) informace, popřípadě doplněné výkresem, týkající se hlavních vlastností konstrukce modelu spotřebiče a zejména prvků, které významně ovlivňují jeho spotřebu elektrické energie,
   4. d) návod k obsluze,
   5. e) výsledky měření spotřeby elektrické energie provedeného podle bodu 8,
   6. f) údaje týkající se shody těchto měření s požadavky na spotřebu energie stanovenými touto přílohou.

1. 7. Technickou dokumentaci vypracovanou v rámci provádění jiného právního předpisu Společenství je možno použít, pokud splňuje požadavky uvedené v této příloze.
2. 8. Výrobci a dovozci předřadníků odpovídají za stanovení spotřeby energie každého předřadníku podle postupů uvedených v harmonizovaných technických normách¹) a za prokázání shody s požadavky bodů 4 a 5 a bodu 14.
   1. Předřadníky uváděné na trh jako samostatné součástky nebo vestavěné do svítidel musí být opatřeny označením CE skládajícím se z iniciál „CE“. Označení CE musí viditelné, čitelné a nesmazatelné a musí být připojeno k předřadníkům a jejich obalu. Jestliže se předřadníky uvádějí na trh vestavěné do svítidel, připojuje se označení CE na svítidla a na jejich obal.

1. 0. Pokud se zjistí, že označení CE bylo připojeno neoprávněně, výrobce nebo jeho zplnomocněný zástupce, který je ve Společenství uvede předřadník do shody s ustanoveními této přílohy a ukončí jejich porušování. Není-li výrobce ani jeho zplnomocněný zástupce ve Společenství, tuto povinnost má dovozce, která uvádí předřadníky na trh jako samostatné součástky nebo vestavěné do svítidel.
2. 1. Nejsou-li předřadníky ve shodě s ustanoveními této přílohy, přijme výrobce nebo dovozce veškerá příslušná opatření podle bodu 12, aby bylo zakázáno uvádění na trh nebo prodej daných předřadníků.
3. 2. Každé opatření přijaté podle této přílohy, které obsahuje zákaz uvádění na trh nebo do prodeje předřadníků jako samostatných součástek nebo předřadníků vestavěných do svítidel, musí být přesně zdůvodněno. Toto opatření musí být neprodleně oznámeno výrobci, jeho zplnomocněnému zástupci, který je ve Společenství nebo dovozci, který uvádí předřadníky na trh, spolu s informací o tom, jaké má podle právních předpisů zákonné možnosti opravného prostředku a o lhůtách pro jeho uplatnění.
4. 3. Po pěti letech ode dne účinnosti této vyhlášky, tj. během druhé etapy, výrobci či dovozci zajistí, aby maximální příkon obvodů předřadník-světelný zdroj odpovídat hodnotám uvedeným v části IV. této přílohy, zejména v souvislosti s body 4 a 5.
5. Další obsah přílohy č. 9:

   Příloha č. 9 PŘEDŘADNÍKY K ZÁŘIVKÁM Úvodní ustanovení

   Část I	KATEGORIE PŘEDŘADNÍKU
   Část II	METODA VÝPOČTU MAXIMÁLNÍHO PŘÍKONU OBVODŮ PŘEDŘADNÍK-SVĚTELNÝ ZDROJ PRO DANÝ DRUH PŘEDŘADNÍKU
   Část III	PRVNÍ ETAPA
   Část IV	DRUHÁ ETAPA

KATEGORIE PŘEDŘADNÍKŮČÁST I

1. Před výpočtem maximálního příkonu obvodů předřadník-světelný zdroj pro daný předřadník je nutno nejprve zařadit předřadník do některé z níže uvedených kategorií:

   Příloha č. 9 PŘEDŘADNÍKY K ZÁŘIVKÁM Úvodní ustanovení KATEGORIE PŘEDŘADNÍKŮ

   Kategorie	Druh předřadníku
   1	Předřadník pro lineární dvoupaticovou zářivku
   2	Předřadník pro jednopaticovou zářivku dvojitou
   3	Předřadník pro jednopaticovou zářivku čtyřnásobnou, plochou
   4	Předřadník pro jednopaticovou zářivku čtyřnásobnou
   5	Předřadník pro jednopaticovou zářivku šestinásobnou
   6	Předřadník pro jednopaticovou zářivku čtvercovou

METODA VÝPOČTU MAXIMÁLNÍHO PŘÍKONU OBVODŮ PŘEDŘADNÍK-SVĚTELNÝ ZDROJ PRO DANÝ DRUH PŘEDŘADNÍKUČÁST II

Energetická účinnost obvodu předřadník-světelný zdroj je určena maximálním příkonem obvodu. Jeho hodnota závisí na příkonu světelného zdroje a na druhu předřadníku; maximální příkon obvodů předřadník-světelný zdroj pro daný předřadník je proto definován jako maximální příkon obvodu předřadník-světelný zdroj, jehož hodnota je různá pro každou úroveň příkonu světelného zdroje a každý druh předřadníku.¹)

PRVNÍ ETAPAČÁST III

1. Maximální příkon obvodů předřadník-světelný zdroj uvedený ve W je stanoven tabulkou:

   Příloha č. 9 PŘEDŘADNÍKY K ZÁŘIVKÁM Úvodní ustanovení KATEGORIE PŘEDŘADNÍKŮ METODA VÝPOČTU MAXIMÁLNÍHO PŘÍKONU OBVODŮ PŘEDŘADNÍK-SVĚTELNÝ ZDROJ PRO DANÝ DRUH PŘEDŘADNÍKU PRVNÍ ETAPA

   Kategorie předřadníku	Příkon světelného zdroje		Maximální příkon obvodů předřadník-světelný zdroj
   	50 Hz	vysoký kmitočet
   1	15 W	13,5 W	25 W
   	18 W	16 W	28 W
   	30 W	24 W	40 W
   	36 W	32 W	45 W
   	38 W	32 W	47 W
   	58 W	50 W	70 W
   	70 W	60 W	83 W
   2	18 W	16 W	28 W
   	24 W	22 W	34 W
   	36 W	32 W	45 W
   3	18 W	16 W	28 W
   	24 W	22 W	34 W
   	36 W	32 W	45 W
   4	10 W	9,5 W	18 W
   	13 W	12,5 W	21 W
   	18 W	16,5 W	28 W
   	26 W	24 W	36 W
   5	18 W	16 W	28 W
   	26 W	24 W	36 W
   6	10 W	9 W	18 W
   	16 W	14 W	25 W
   	21 W	19 W	31 W
   	28 W	25 W	38 W
   	38 W	34 W	47 W

   Je-li předřadník určen pro světelný zdroj, jehož příkon je mezi dvěma hodnotami uvedenými v tabulce, vypočte se maximální příkon obvodu předřadník-světelný zdroj lineární interpolací mezi dvěma hodnotami maximálního příkonu obou nejbližších světelných zdrojů, které jsou uvedeny v tabulce.

   1. Například je-li předřadník kategorie 1 hodnocen pro světelný zdroj příkonu 48 W při 50 Hz, vypočte se maximální příkon obvodu předřadník-světelný zdroj takto:

      47 + (48 - 38) · (70 - 47)/(58 - 38) = 58,5 W

DRUHÁ ETAPAČÁST IV

1. Maximální příkon obvodů předřadník-světelný zdroj uvedený ve W je stanoven tabulkou:

   Příloha č. 9 PŘEDŘADNÍKY K ZÁŘIVKÁM Úvodní ustanovení KATEGORIE PŘEDŘADNÍKŮ METODA VÝPOČTU MAXIMÁLNÍHO PŘÍKONU OBVODŮ PŘEDŘADNÍK-SVĚTELNÝ ZDROJ PRO DANÝ DRUH PŘEDŘADNÍKU PRVNÍ ETAPA DRUHÁ ETAPA

   Kategorie předřadníku	Příkon světelného zdroje		Maximální příkon obvodů předřadník-světelný zdroj
   	50 Hz	vysoký kmitočet
   1	15 W	13,5 W	23 W
   	18 W	16 W	26 W
   	30 W	24 W	38 W
   	36 W	32 W	43 W
   	38 W	32 W	45 W
   	58 W	50 W	67 W
   	70 W	60 W	80 W
   2	18 W	16 W	26 W
   	24 W	22 W	32 W
   	36 W	32 W	43 W
   3	18 W	16 W	26 W
   	24 W	22 W	32 W
   	36 W	32 W	43 W
   4	10 W	9,5 W	16 W
   	13 W	12,5 W	19 W
   	18 W	16,5 W	26 W
   	26 W	24 W	34 W
   5	18 W	16 W	26 W
   	26 W	24 W	34 W
   6	10 W	9 W	16 W
   	16 W	14 W	23 W
   	21 W	19 W	29 W
   	28 W	25 W	36 W
   	38 W	34 W	45 W

   Je-li předřadník určen pro světelný zdroj, jehož příkon je mezi dvěma hodnotami uvedenými v tabulce, vypočte se maximální příkon obvodu předřadník-světelný zdroj lineární interpolací mezi dvěma hodnotami maximálního příkonu obou nejbližších světelných zdrojů, které jsou uvedeny v tabulce.

   1. Například je-li předřadník kategorie 1 hodnocen pro světelný zdroj příkonu 48 W při 50 Hz, vypočte se maximální příkon obvodu předřadník-světelný zdroj takto:
      45 + (48 - 38) · (67 - 45)/(58 - 38) = 56 W
