Platné znění

Vyhláška o energetické náročnosti budov

účinné od 1. 4. 2013

§ 12

Odkazúčinné od 1. 4. 2013

účinné od 1. 4. 2013Účinnost

účinné od 1. 4. 2013

účinné od 1. 4. 2013Tato vyhláška nabývá účinnosti dnem 1. dubna 2013.

účinné od 1. 4. 2013
účinné od 1. 4. 2013Ministr:
účinné od 1. 4. 2013MUDr. Kuba v. r.
účinné od 1. 4. 2013
účinné od 1. 4. 2013

Příloha č. 1

účinné od 1. 4. 2013 k vyhlášce č. 78/2013 Sb.

účinné od 1. 4. 2013Parametry a hodnoty referenční budovy, referenční hodnoty pro měněné stavební prvky obálky budovy a referenční hodnoty pro měněné technické systémy budovy

účinné od 1. 4. 2013(1) Parametry a hodnoty referenční budovy jsou stanovené tak, aby zajistily nákladově optimální úroveň energetické náročnosti budov a prvků budov, vypočtenou pro jejich předpokládaný ekonomický životní cyklus v souladu se srovnávacím metodickým rámcem1).

účinné od 1. 4. 2013(2) Parametry a jejich hodnoty uvedené v tabulkách 1, 4 a 5 této přílohy charakterizují referenční budovu pro prokazování požadavku hodnocením celé budovy. U parametrů ovlivňujících výpočet energetické náročnosti budovy, pro které nejsou stanoveny referenční hodnoty, se použijí hodnoty shodné s navrhovanou budovou.

účinné od 1. 4. 2013(3) V tabulkách 2 a 3 této přílohy jsou uvedeny parametry a jejich referenční hodnoty pro měněné stavební prvky obálky budovy a měněné technické systémy budovy pro prokazování požadavků pouze vlastnostmi těchto prvků podle § 6 odst. 2 písm. c).

účinné od 1. 4. 2013(4) Referenční hodnota průměrného součinitele prostupu tepla jednozónové budovy Uem,R se stanoví podle vztahu:

  1. účinné od 1. 4. 2013

    účinné od 1. 4. 2013pro θim od 18 °C do 22 °C včetně, kromě budov s téměř nulovou spotřebou energie, u kterých vztah (1) platí pro θim od 18 °C, včetně;

  1. účinné od 1. 4. 2013

    účinné od 1. 4. 2013pro ostatní hodnoty θim

    1. účinné od 1. 4. 2013kde Uem,N,20,R je požadovaná základní hodnota průměrného součinitele prostupu tepla jednozónové budovy, ve W/(m2∙K), stanovená podle odstavců 5 a 6;
    2. účinné od 1. 4. 2013θim převažující návrhová vnitřní teplota v zóně budovy podle ČSN 730540-2:2011, ve °C.

účinné od 1. 4. 2013(5) Požadovaná základní hodnota průměrného součinitele prostupu tepla jednozónové budovy Uem,N,20,R se stanoví jako vážený průměr normových požadovaných hodnot součinitelů prostupu tepla UN,20 všech teplosměnných konstrukcí obálky jednozónové budovy podle vztahu

účinné od 1. 4. 2013

  1. účinné od 1. 4. 2013kde ∫R je redukční činitel požadované základní hodnoty průměrného součinitele prostupu tepla podle tabulky 1 této přílohy;
  2. účinné od 1. 4. 2013UN,20j normová požadovaná hodnota součinitele prostupu tepla j-té teplosměnné konstrukce pro převažující návrhovou vnitřní teplotu 20 °C, ve W/(m2∙K), podle ČSN 730540-2:2011 s tím, že
    1. účinné od 1. 4. 2013a) pokud součet průsvitných ploch tvoří více než 50 % teplosměnné části vnějších stěn budovy, započte se pouze pro těchto 50 % odpovídající požadovaná normová hodnota součinitele prostupu tepla UN,20 pro výplně otvorů a pro ostatní průsvitné plochy se uvažuje požadovaná normová hodnota součinitele prostupu tepla UN,20 pro vnější stěny;
    2. účinné od 1. 4. 2013b) pro budovu s lehkým obvodovým pláštěm se při stanovení hodnoty Uem,N,20 podle vztahu (3) použije pro neprůsvitné výplně požadovaná normová hodnota UN,20 pro vnější stěny a pro průsvitné výplně požadovaná normová hodnota UN,20 pro výplně otvorů ve vnější stěně;
  1. účinné od 1. 4. 2013Aj plocha j-té teplosměnné konstrukce, stanovená z vnějších rozměrů, v m2;
  2. účinné od 1. 4. 2013bj teplotní redukční činitel odpovídající j-té konstrukci podle ČSN 73 0540-2:2011;
  3. účinné od 1. 4. 2013∆Uem,R přirážka na vliv tepelných vazeb, ve W/(m2∙K), podle tabulky 1 této přílohy.

účinné od 1. 4. 2013(6) Pro nové budovy je požadovaná základní hodnota průměrného součinitele prostupu tepla jednozónové budovy Uem,N,20,R stanovená podle odstavce 5 rovna nejvýše:

  1. účinné od 1. 4. 2013a) pro obytné budovy

    účinné od 1. 4. 2013

  1. účinné od 1. 4. 2013b) pro ostatní budovy

    účinné od 1. 4. 2013

    účinné od 1. 4. 2013

    účinné od 1. 4. 2013

    1. účinné od 1. 4. 2013kde A je teplosměnná plocha obálky zóny podle ČSN 730540-2:2011, v m2;
    2. účinné od 1. 4. 2013V objem zóny budovy, stanovený z vnějších rozměrů, v m3.

účinné od 1. 4. 2013(7) Referenční hodnota průměrného součinitele prostupu tepla vícezónové budovy Uem,R se stanoví jako vážený průměr hodnot pro jednotlivé zóny podle vztahu

účinné od 1. 4. 2013

  1. účinné od 1. 4. 2013kde Uem,R,j je referenční hodnota průměrného součinitele prostupu tepla j-té zóny budovy, ve W/(m2∙K), stanovená stejným postupem jako hodnota Uem,R pro jednozónovou budovu podle odstavce 4 až odstavce 6;
  2. účinné od 1. 4. 2013Vj objem j-té zóny budovy, stanovený z vnějších rozměrů, v m3.

účinné od 1. 4. 2013Tab. 1 - Parametry a hodnoty referenční budovy

účinné od 1. 4. 2013
Příloha č. 1 Parametry a hodnoty referenční budovy, referenční hodnoty pro měněné stavební prvky obálky budovy a referenční hodnoty pro měněné technické systémy budovy Tab. 1 - Parametry a hodnoty referenční budovy
Parametr Označení JednotkyReferenční hodnota
Dokončená budova a její změnaNová budovaBudova s téměř nulovou spotřebou energie
Redukční činitel požadované základní hodnoty průměrného součinitele prostupu teplafR-1,00,80,7
Průměrný součinitel prostupu tepla jednozónové budovy nebo dílčí zóny vícezónové budovyUem,RW/(m2∙K)hodnota podle odstavce 4
Průměrný součinitel prostupu tepla vícezónové budovyUem,RW/(m2∙K)hodnota podle odstavce 7
Přirážka na vliv tepelných vazeb∆Uem,RW/(m2∙K)0,02
Vnitřní tepelná kapacitaCRkJ/(m2∙K)165
Celková propustnost slunečního záření (solární faktor)gR-0,5
Činitel clonění aktivními stínícími prvky pro režim chlazeníFsh,R-0,2
Vyrobená elektřinaQel,R(kWh)0
Využitá energie slunečního záření, energie větru a geotermální energieQenv,R(kWh)0
Vytápění
Účinnost výroby energie zdrojem tepla1)ηH,gen,R%80
Účinnost distribuce energie na vytápěníηH,dis,R%85
Účinnost sdílení energie na vytápěníηH,em,R%80
Chlazení
Chladicí faktor kompresorového zdroje chladuEERC,gen,R2)W/W2,7
Chladicí faktor ostatních zdrojů chladuEERC,gen,R2)W/W0,5
Účinnost distribuce energie na chlazeníηC,dis,R%85
Účinnost sdílení energie na chlazeníηC,em,R%85
Dodaná energie na chlazení pro rodinné a bytové domy (nebo zóny s tímto provozem)Qfuel,CkWh0
Větrání
Měrný příkon ventilátoru systému nuceného větráníPSFPahu,RW.s/m31750
Účinnost zpětného získávání tepla systému nuceného větrání s objemovým průtokem větracího vzduchu do 7500 m3/hodηH,hr, R%60
Účinnost zpětného získávání tepla systému nuceného větrání s objemovým průtokem větracího vzduchu nad 7500 m3/hodηH,hr, R%40
Úprava vlhkosti vzduchu
Účinnost zdroje úpravy vlhkosti systému vlhčeníηRH+,gen,R%70
Účinnost zdroje úpravy vlhkosti systému odvlhčeníηRH-,gen,R%65
Účinnost zpětného získávání vlhkosti systému nuceného větráníηRH,r,R%0
Příprava teplé vody
Účinnost zdroje tepla pro přípravu teplé vody1)ηW,gen,R%85
Měrná tepelná ztráta zásobníku teplé vody vztažená k objemu zásobníku v litrech do celkového objemu zásobníků 400 litrůQW,st,RWh/(l.den)7
Měrná tepelná ztráta zásobníku teplé vody vztažená k objemu zásobníku v litrech nad celkový objem zásobníků 400 litrůQW,st,RWh/(l.den)5
Měrná tepelná ztráta rozvodů teplé vody vztažená k délce rozvodů teplé vodyQW,dis,RWh/(m.den)150
Osvětlení
Průměrný měrný příkon pro osvětlení pro rodinné a bytové domy vztažený k osvětlenosti zónypL,lx,RW/(m2.lx)0,05
Průměrný měrný příkon pro osvětlení pro ostatní budovy vztažený k osvětlenosti zónyPL,lx,RW/(m2.lx)0,1
Činitel závislosti na denním světleFD,R(-)1
Pomocné energie
Korekční činitel typu oběhového čerpadlafp,ctl,R(-)1
  • účinné od 1. 4. 2013Poznámky:
  • účinné od 1. 4. 20131) v případě výroby z paliv vztažená k výhřevnosti paliva,
  • účinné od 1. 4. 20132) Stanovený podle ČSN EN 14511-2 - Klimatizátory vzduchu, jednotky pro chlazení kapalin a tepelná čerpadla s elektricky poháněnými kompresory pro ohřívání a chlazení prostoru - Část 2: Zkušební podmínky

    • účinné od 1. 4. 2013Tab. 2 - Referenční parametry a hodnoty pro měněné stavební prvky obálky budovy

    účinné od 1. 4. 2013
    Příloha č. 1 Parametry a hodnoty referenční budovy, referenční hodnoty pro měněné stavební prvky obálky budovy a referenční hodnoty pro měněné technické systémy budovy Tab. 1 - Parametry a hodnoty referenční budovy Tab. 2 - Referenční parametry a hodnoty pro měněné stavební prvky obálky budovy
    ParametrOznačeníJednotkaReferenční hodnota
    Součinitel prostupu teplaURW/(m2∙K)Doporučená hodnota dle ČSN 730540-2:2011

    účinné od 1. 4. 2013Tab. 3 - Referenční parametry a hodnoty pro měněné technické systémy budovy

    účinné od 1. 4. 2013
    Příloha č. 1 Parametry a hodnoty referenční budovy, referenční hodnoty pro měněné stavební prvky obálky budovy a referenční hodnoty pro měněné technické systémy budovy Tab. 1 - Parametry a hodnoty referenční budovy Tab. 2 - Referenční parametry a hodnoty pro měněné stavební prvky obálky budovy Tab. 3 - Referenční parametry a hodnoty pro měněné technické systémy budovy
    ParametrOznačeníJednotkaReferenční hodnota
    Účinnost výroby energie zdrojem tepla pro vytápění a/nebo přípravu teplé vody1)ηH,gen,R%80
    Chladicí faktor kompresorového zdroje chladuEERC,gen,R2)W/W2,7
    Chladicí faktor ostatních zdrojů chladuEERC,gen,R2)W/W0,5
    Topný faktor tepelného čerpadlaCOPH,gen,R3)W/W3,0
    Účinnost zpětného získávání tepla -rovnotlaký systém nuceného větráníηH,hr,sys4)(%)60
  • účinné od 1. 4. 2013Poznámky:
  • účinné od 1. 4. 20131) V případě výroby z paliv vztažená k výhřevnosti paliva
  • účinné od 1. 4. 20132) Stanovený podle ČSN EN 14511-2 - Klimatizátory vzduchu, jednotky pro chlazení kapalin a tepelná čerpadla s elektricky poháněnými kompresory pro ohřívání a chlazení prostoru - Část 2: Zkušební podmínky
  • účinné od 1. 4. 20133) Stanovený podle ČSN EN 14511-2 - Klimatizátory vzduchu, jednotky pro chlazení kapalin a tepelná čerpadla s elektricky poháněnými kompresory pro ohřívání a chlazení prostoru - Část 2: Zkušební podmínky pro teploty 2/35 °C (vzduch/voda), 0/35 °C (země/voda), nebo 10/35 °C (voda/voda)
  • účinné od 1. 4. 20134) Stavená podle EN 308
    1. účinné od 1. 4. 2013jedná se o tzv. suchou účinnost samotného rekuperátoru bez vlivu jednotky a ventilátorů pro pracovní bod na hodnotě 50 % jmenovitého výkonu zařízení, v němž je rekuperátor použit

    účinné od 1. 4. 2013Tab. 4 - Hodnoty faktoru primární energie pro referenční budovu

    účinné od 1. 4. 2013
    Příloha č. 1 Parametry a hodnoty referenční budovy, referenční hodnoty pro měněné stavební prvky obálky budovy a referenční hodnoty pro měněné technické systémy budovy Tab. 1 - Parametry a hodnoty referenční budovy Tab. 2 - Referenční parametry a hodnoty pro měněné stavební prvky obálky budovy Tab. 3 - Referenční parametry a hodnoty pro měněné technické systémy budovy Tab. 4 - Hodnoty faktoru primární energie pro referenční budovu
    Typ spotřebyFaktor neobnovitelné primární energie (-)
    Vytápění1,1
    Chlazení3,0
    Příprava teplé vody1,1
    Úprava vlhkosti vzduchu3,0
    Mechanické větrání3,0
    Osvětlení3,0
    Pomocné energie (čerpadla, regulace apod.)3,0

    účinné od 1. 4. 2013Tab. 5 - Snížení hodnoty neobnovitelné primární energie stanovené pro referenční budovu (dosažitelné zvýšením využití obnovitelných zdrojů nebo zvýšením parametrů stavebních prvků obálky budovy nebo technických systémů budovy)

    účinné od 1. 4. 2013
    Příloha č. 1 Parametry a hodnoty referenční budovy, referenční hodnoty pro měněné stavební prvky obálky budovy a referenční hodnoty pro měněné technické systémy budovy Tab. 1 - Parametry a hodnoty referenční budovy Tab. 2 - Referenční parametry a hodnoty pro měněné stavební prvky obálky budovy Tab. 3 - Referenční parametry a hodnoty pro měněné technické systémy budovy Tab. 4 - Hodnoty faktoru primární energie pro referenční budovu Tab. 5 - Snížení hodnoty neobnovitelné primární energie stanovené pro referenční budovu (dosažitelné zvýšením využití obnovitelných zdrojů nebo zvýšením parametrů stavebních prvků obálky budovy nebo technických systémů budovy)
    ParametrOznačeníJednotkyDruh budovy nebo zónyReferenční hodnota
    Dokončená budova a její změna po 1.1. 2015Nová budova po 1.1. 2015Budova s téměř nulovou spotřebo u energie
    Snížení hodnoty neobnovitelné primární energie stanovené pro referenční budovu∆ep,R%Rodinný dům31025
    Bytový dům31020
    %Ostatní budovy3810
    účinné od 1. 4. 2013

    Příloha č. 2

    účinné od 1. 4. 2013 k vyhlášce č. 78/2013 Sb.

    účinné od 1. 4. 2013Klasifikační třídy energetické náročnosti budovy

    účinné od 1. 4. 2013Pro porovnání se stanovené ukazatele energetické náročnosti budovy podle § 10 odst. 1 zařazují do klasifikačních tříd určených jejich horní hranicí podle tabulky uvedené v této příloze a v průkazu se porovnávají s graficky vyjádřenou stupnicí klasifikačních tříd.

    účinné od 1. 4. 2013
    Příloha č. 2 Klasifikační třídy energetické náročnosti budovy
    Klasifikační třídaHodnota pro horní hranici klasifikační třídySlovní vyjádření klasifikační třídy
    EnergieUem
    A0,5 × ER0,65 × ERMimořádně úsporná
    B0,75 × ER0,8 ×x ERVelmi úsporná
    CERÚsporná
    D1,5 × ERMéně úsporná
    E2 × ERNehospodárná
    F2,5 × ERVelmi nehospodárná
    GMimořádně nehospodárná
  • účinné od 1. 4. 2013Poznámka:

    účinné od 1. 4. 2013Pro účely uvedení ukazatelů energetické náročnosti budovy v informačních a reklamních materiálech při prodeji nebo pronájmu budovy nebo její ucelené části se použije zjednodušená forma znázornění obsahující pouze klasifikační třídu současného stavu celkové dodané energie a její měrnou hodnotu vztaženou na energeticky vztažnou plochu. Velikost písma v tomto případě odpovídá velikosti písma, kterým je uvedena cena prodeje nebo pronájmu. V textových inzerátech se uvádí oba povinné údaje pouze textově.

    • účinné od 1. 4. 2013

    Příloha č. 3

    účinné od 1. 4. 2013 k vyhlášce č. 78/2013 Sb.

    účinné od 1. 4. 2013Faktory primární energie hodnocené budovy

    účinné od 1. 4. 2013Tab. - Hodnoty faktoru primární energie pro hodnocenou budovu

    účinné od 1. 4. 2013
    Příloha č. 3 Faktory primární energie hodnocené budovy Tab. - Hodnoty faktoru primární energie pro hodnocenou budovu
    EnergonositelFaktor celkové primární energie
    (-)    		Faktor neobnovitelné primární energie
    (-)
    Zemní plyn1,11,1
    Černé uhlí1,11,1
    Hnědé uhlí1,11,1
    Propan-butan/LPG1,21,2
    Topný olej1,21,2
    Elektřina3,23,0
    Dřevěné peletky1,20,2
    Kusové dřevo, dřevní štěpka1,10,1
    Energie okolního prostředí (elektřina a teplo)1,00,0
    Elektřina - dodávka mimo budovu-3,2-3,0
    Teplo - dodávka mimo budovu-1,1-1,0
    Soustava zásobování tepelnou energií s vyšším než 80% podílem obnovitelných zdrojů1,10,1
    Soustava zásobování tepelnou energií s vyšším než 50% a nejvýše 80 % podílem obnovitelných zdrojů1,10,3
    Soustava zásobování tepelnou energií s 50% a nižším podílem obnovitelných zdrojů1,11,0
    Ostatní neuvedené energonositele1,21,2
    účinné od 1. 4. 2013

    Příloha č. 4

    účinné od 1. 4. 2013 k vyhlášce č. 78/2013 Sb.

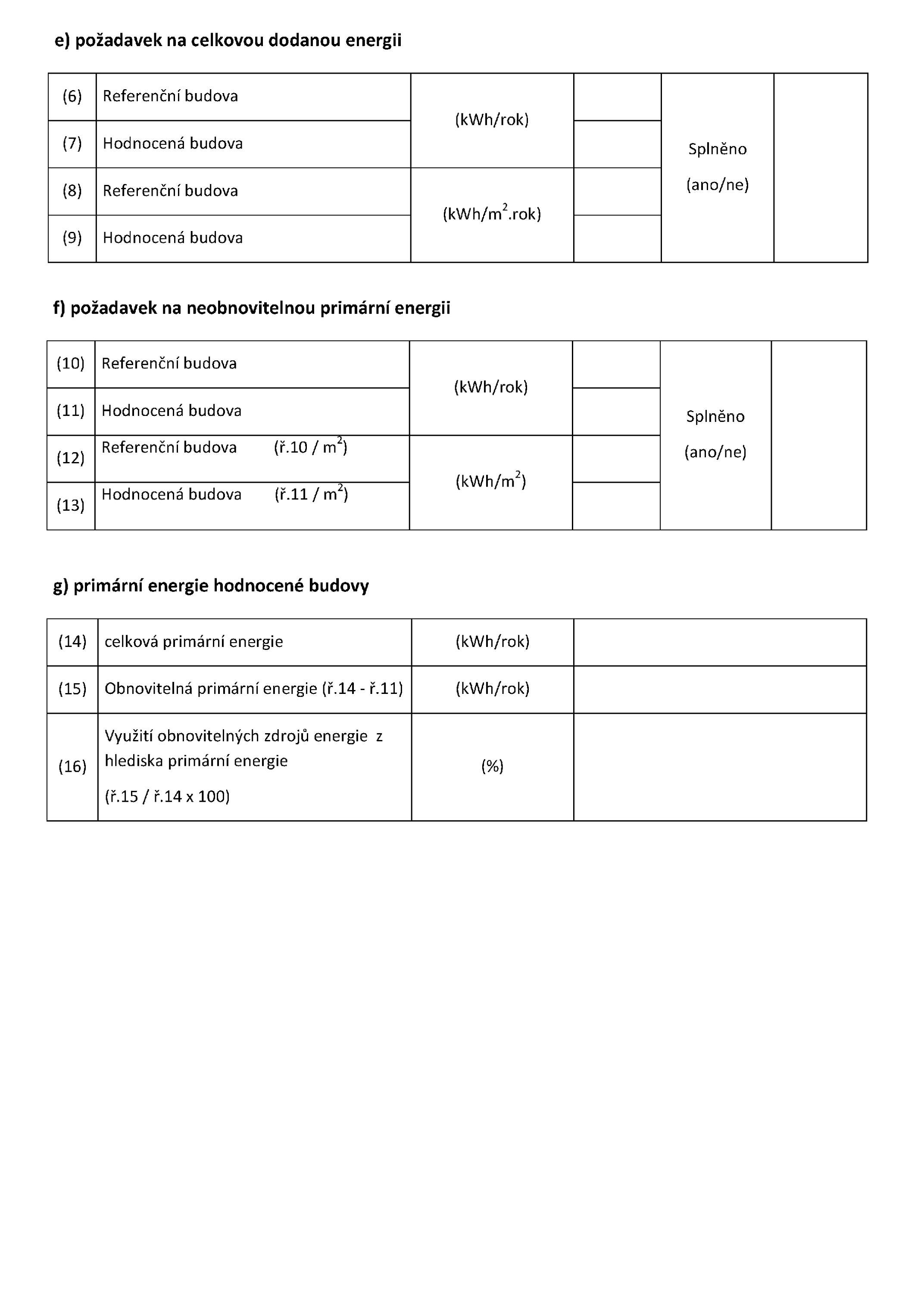

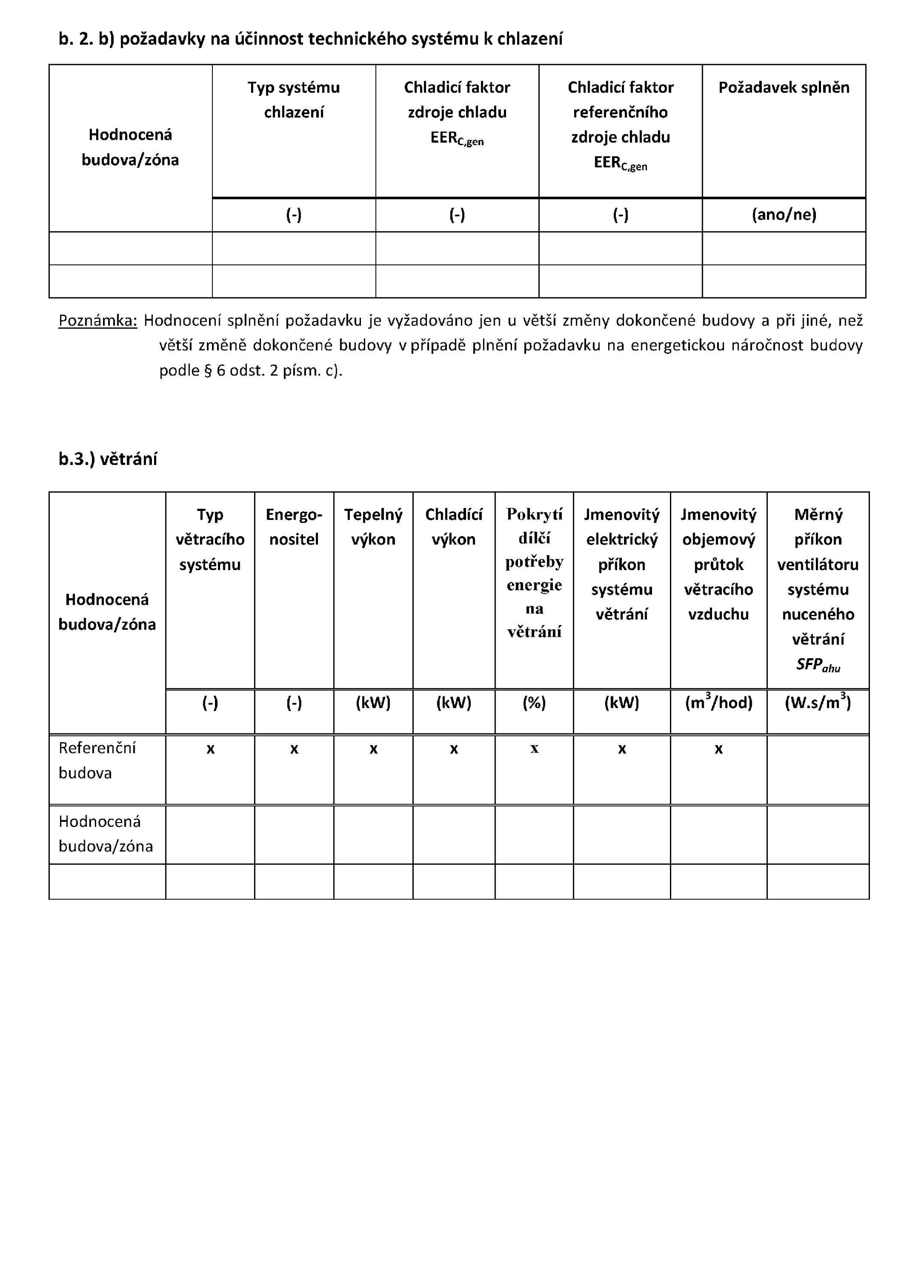

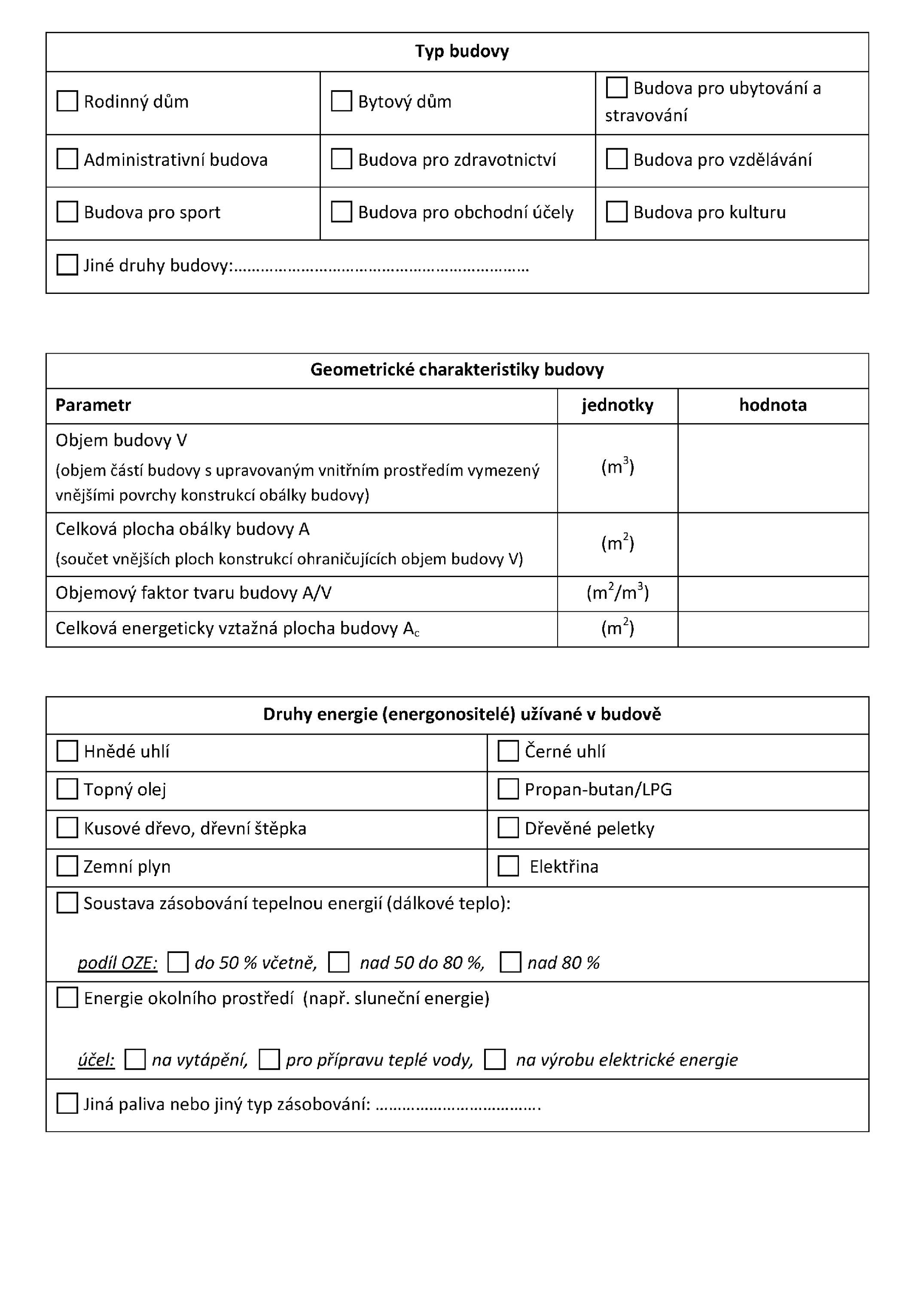

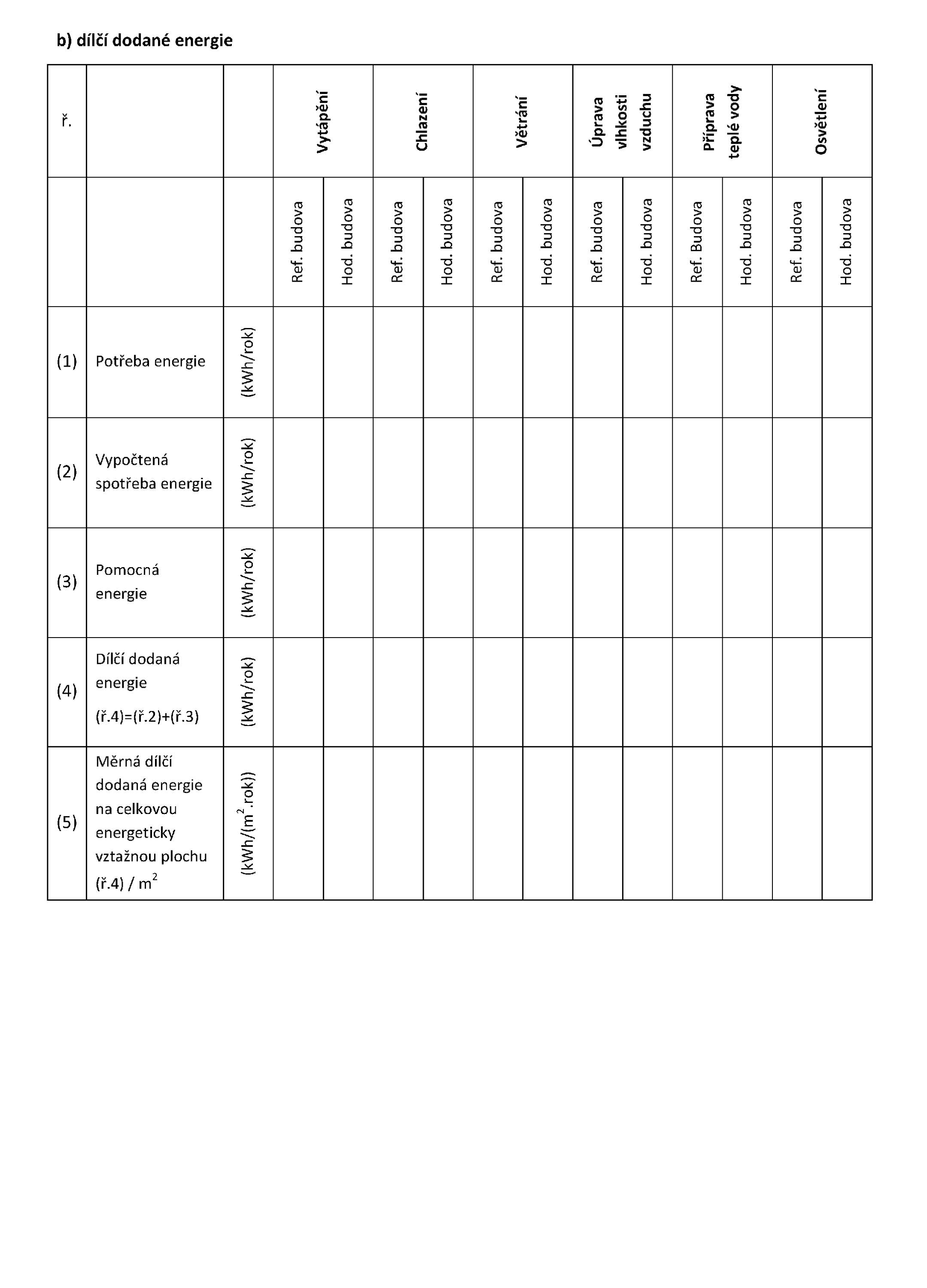

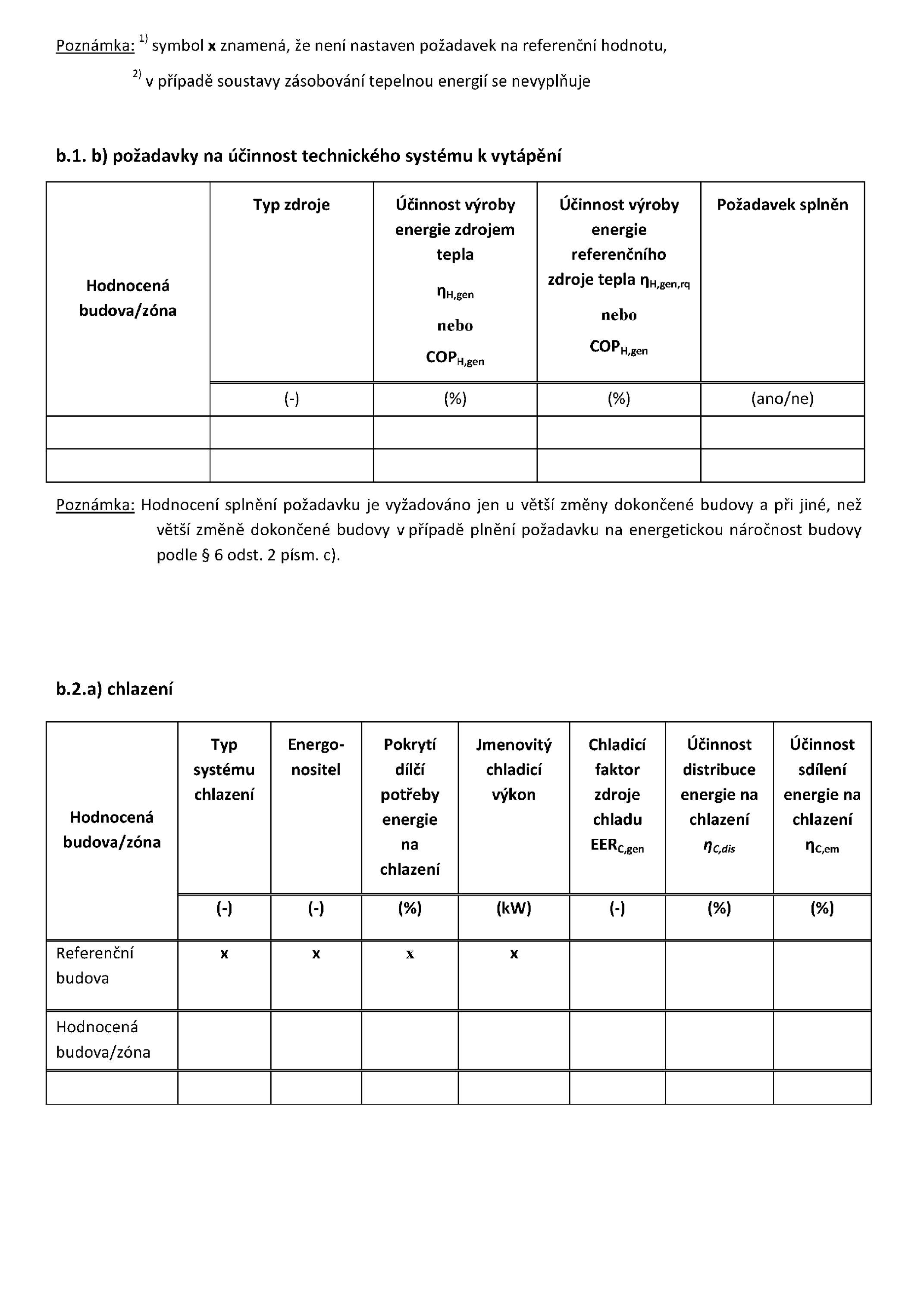

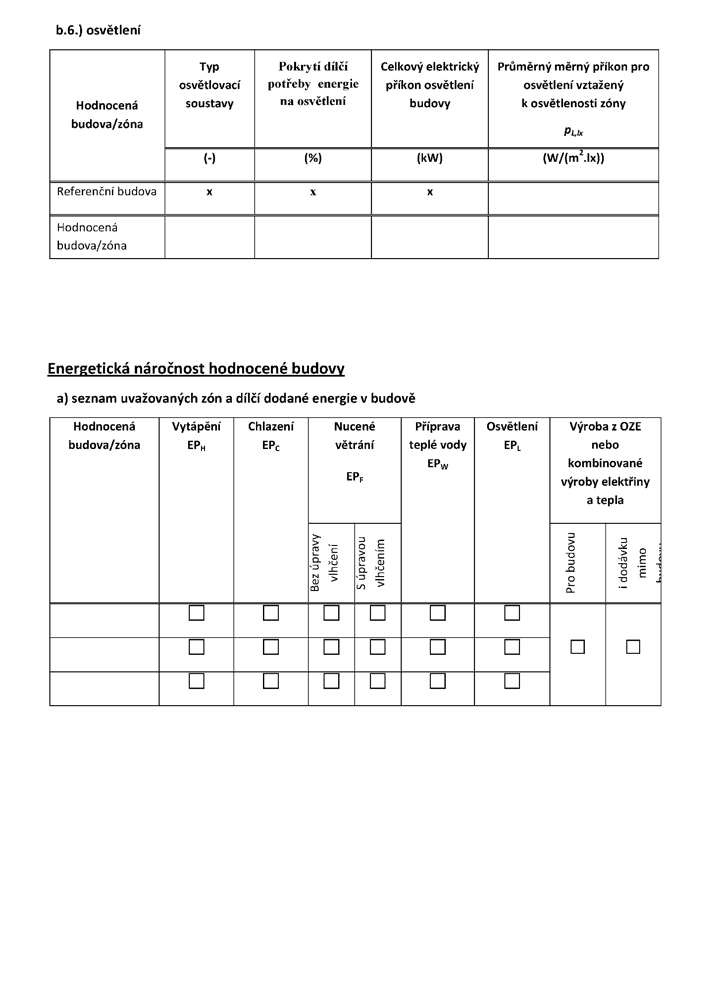

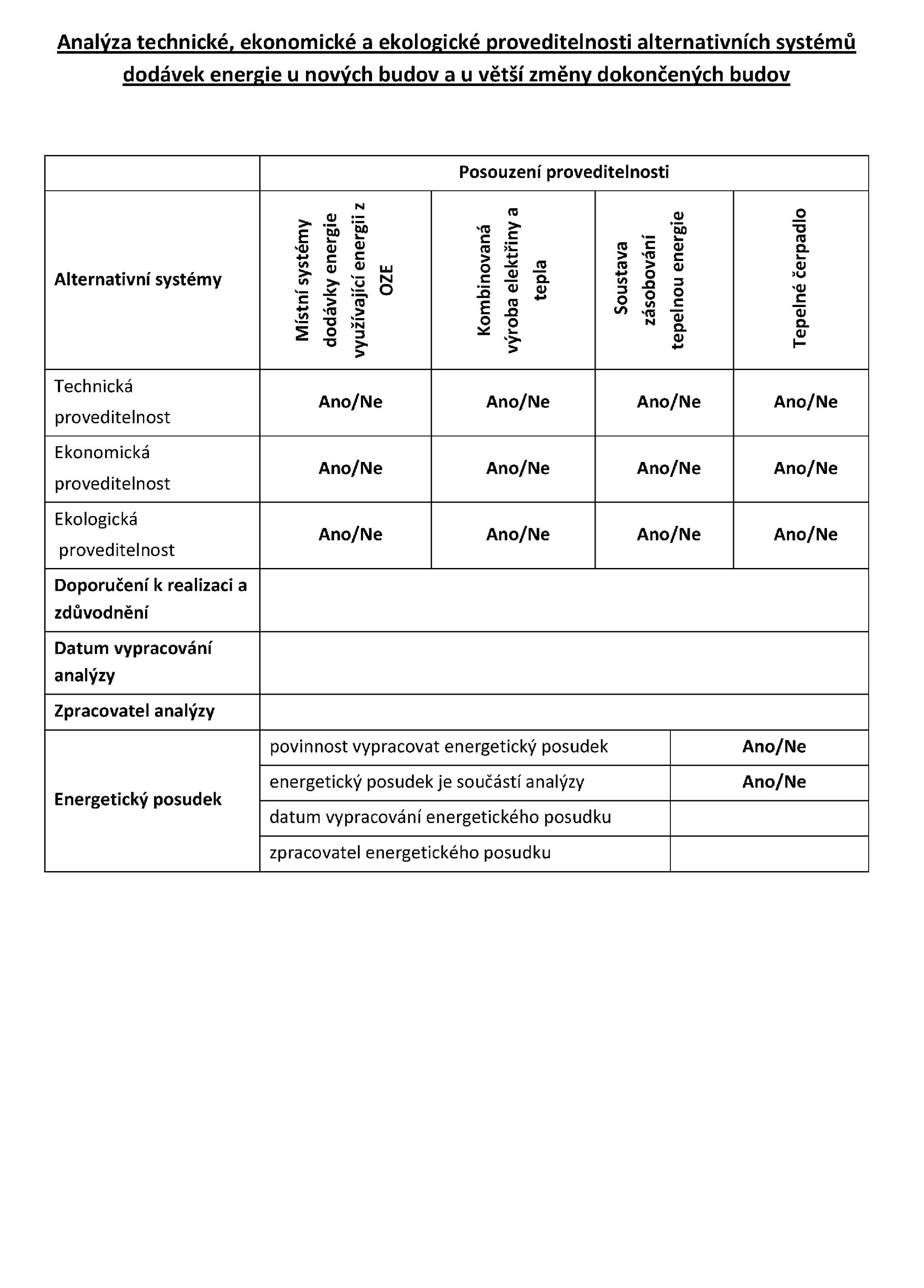

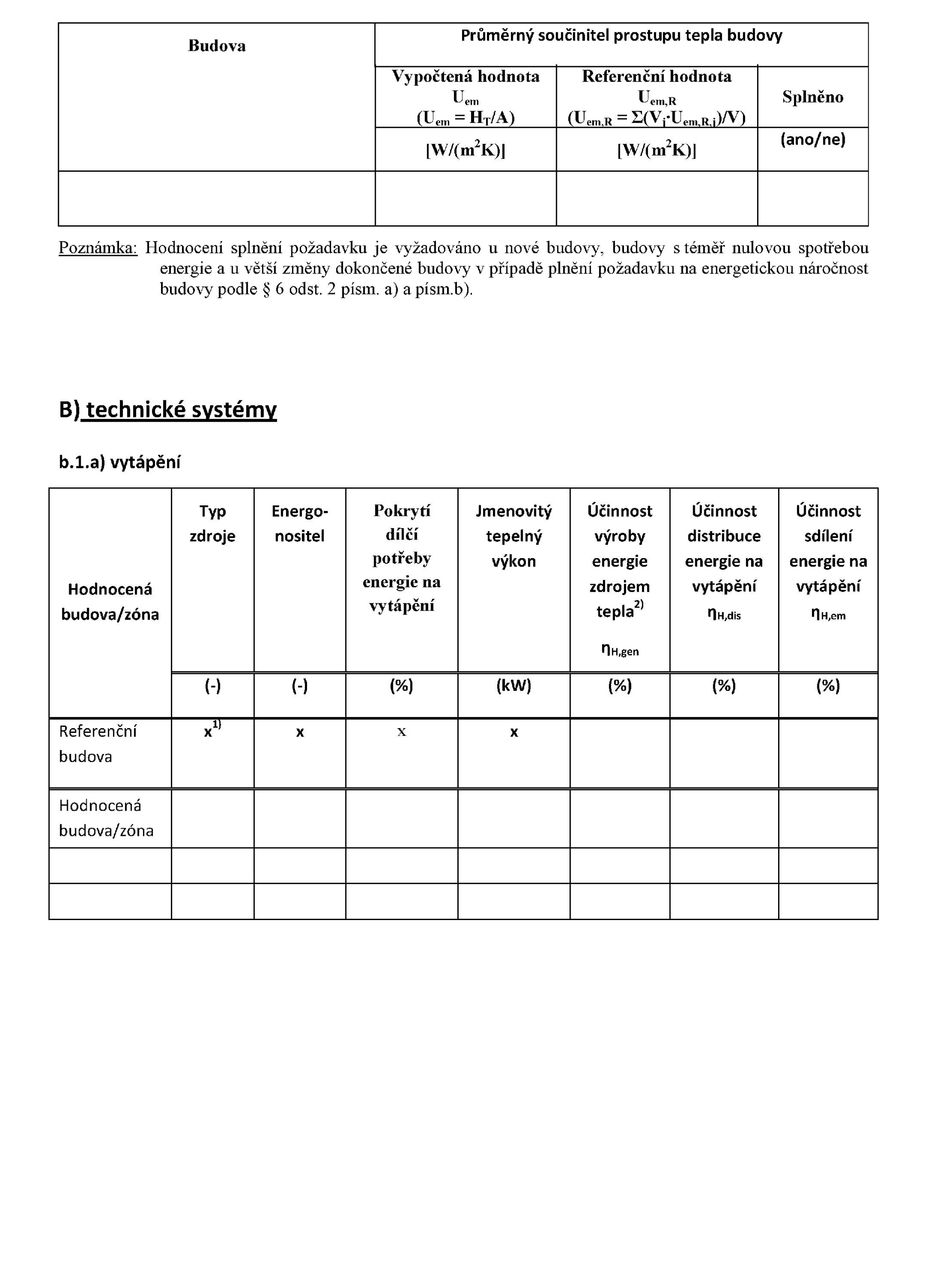

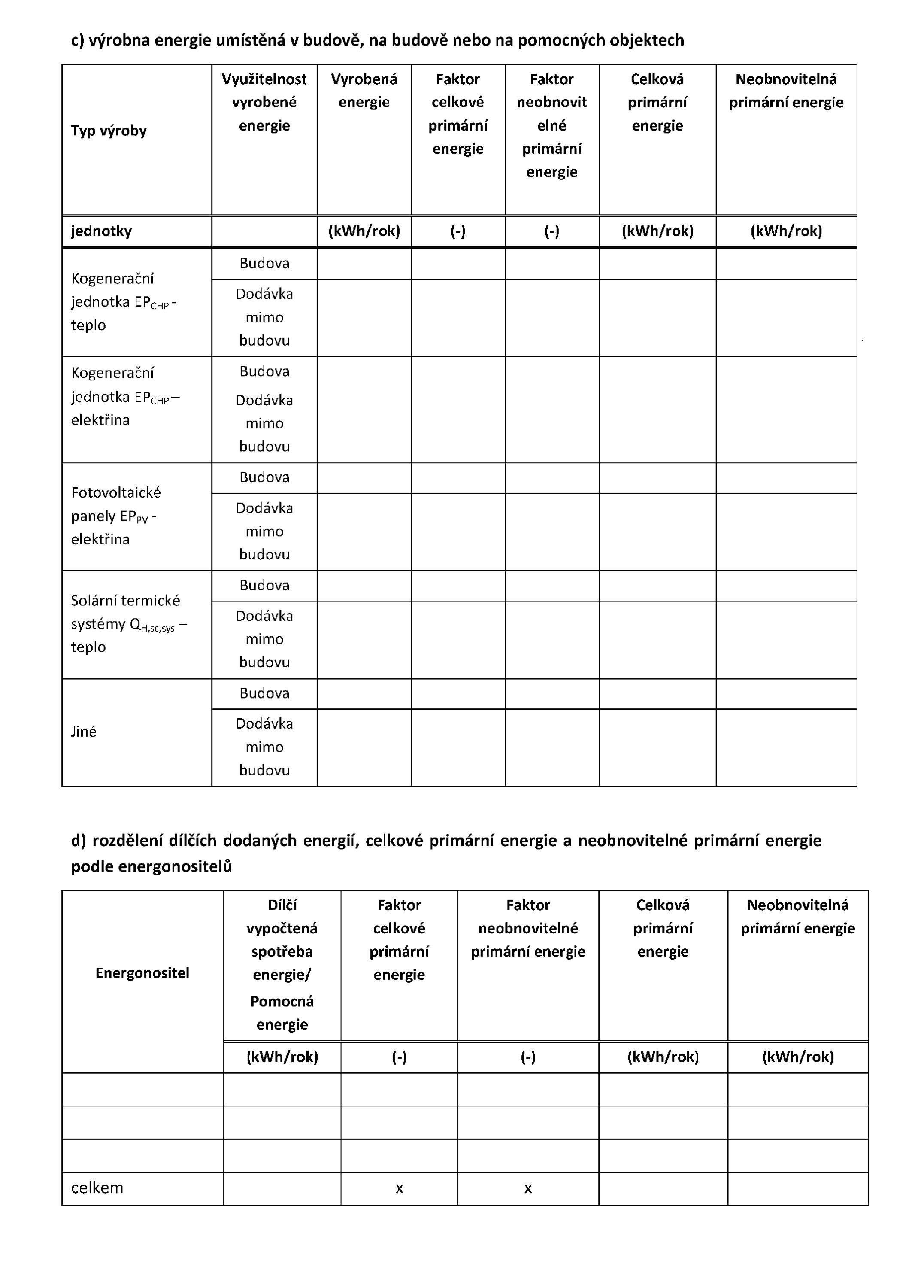

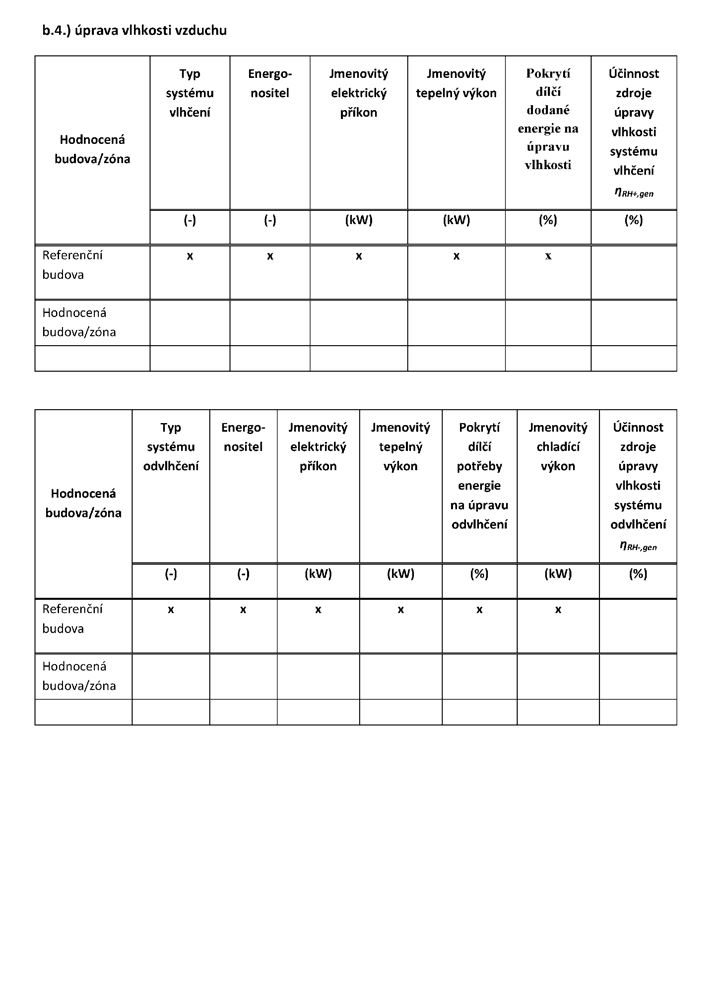

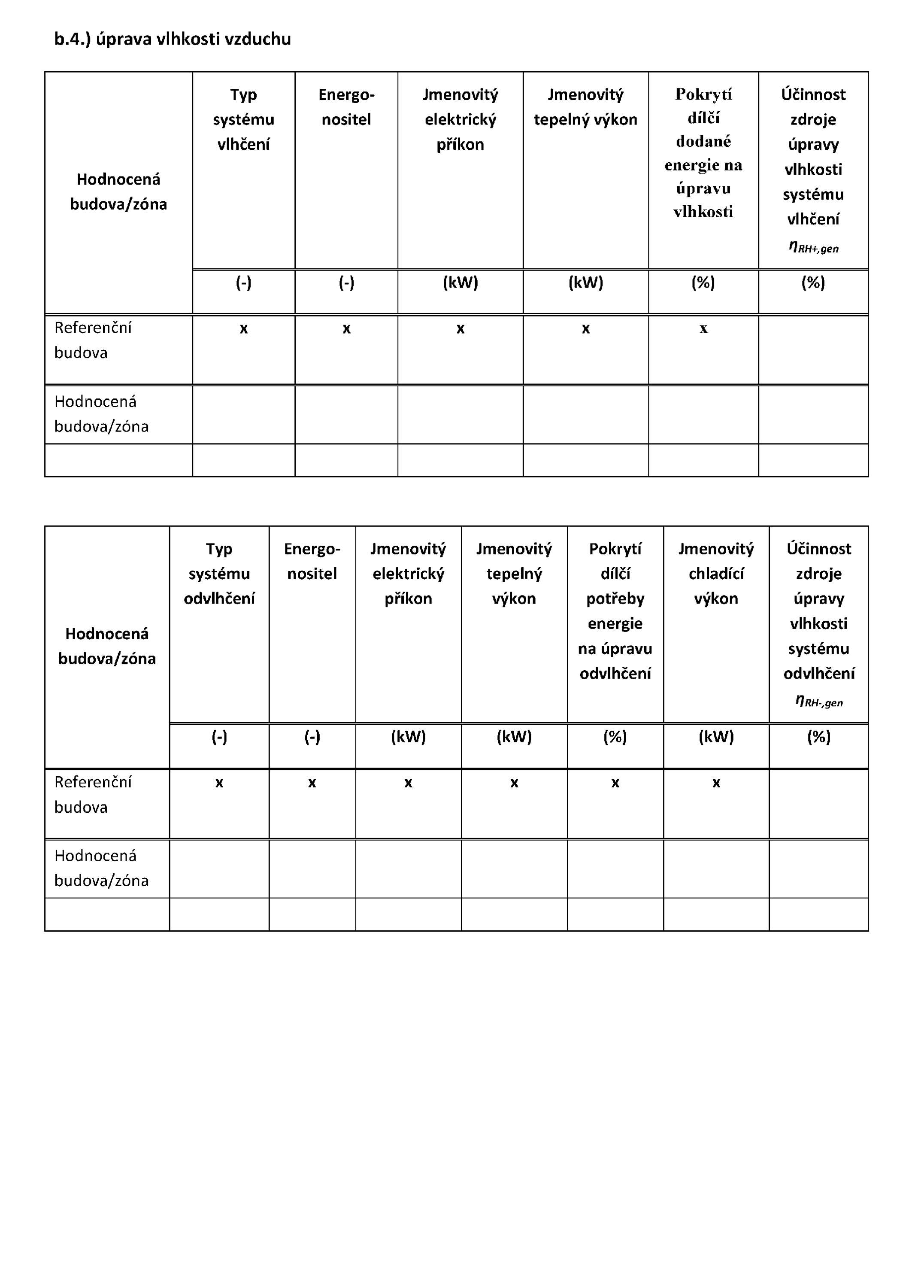

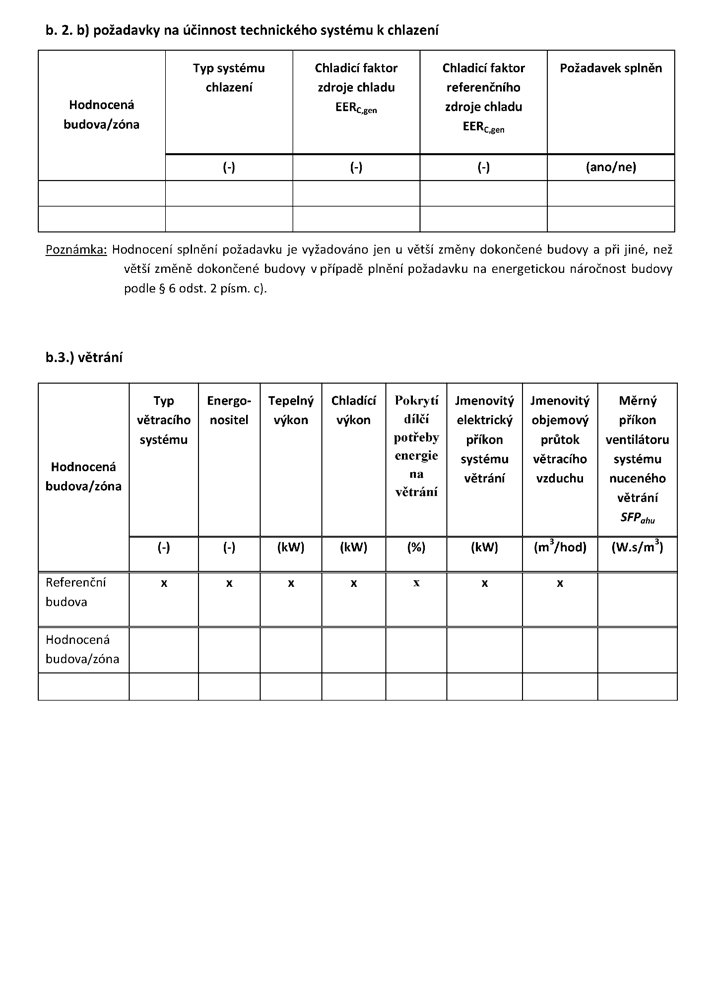

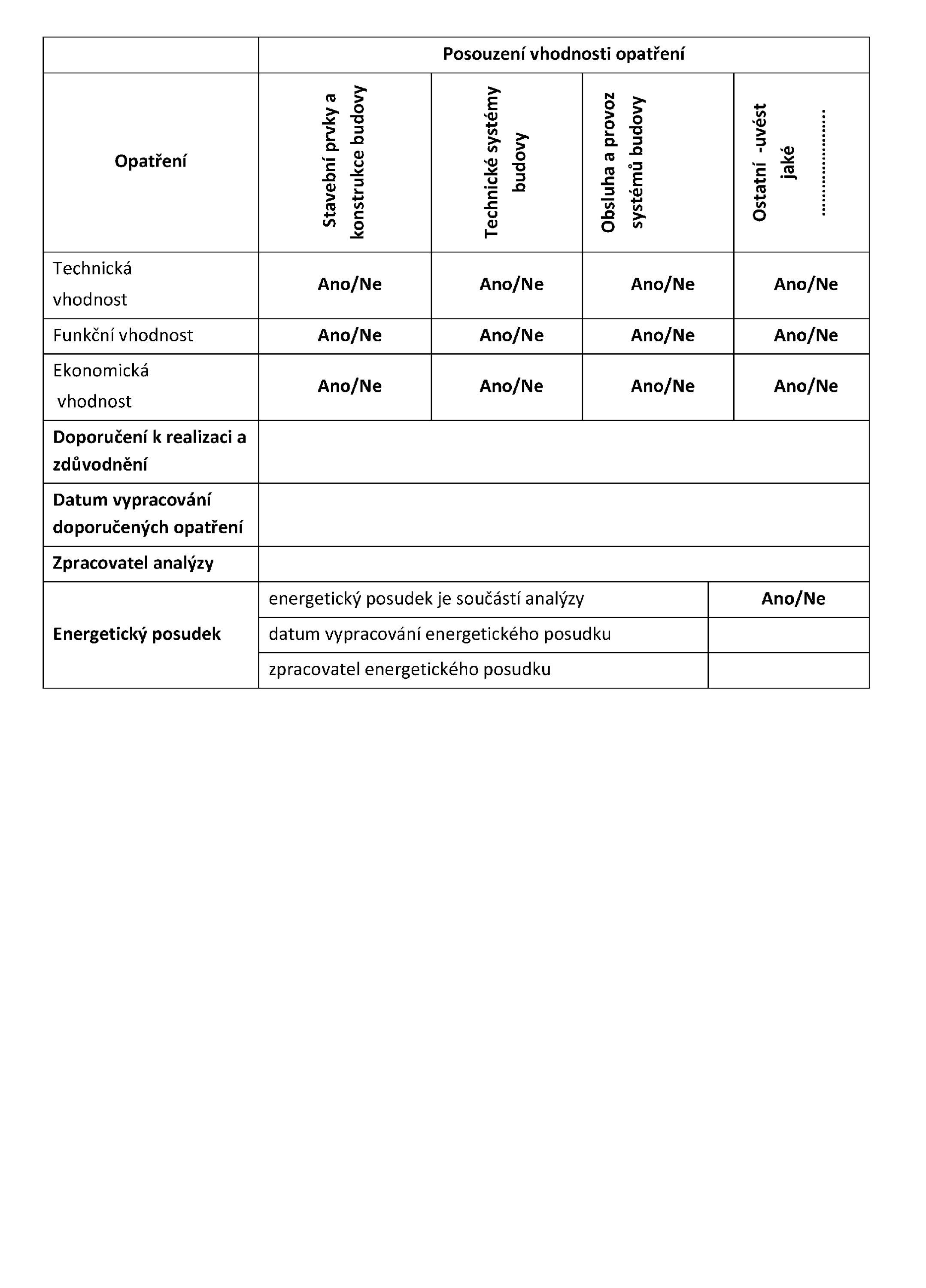

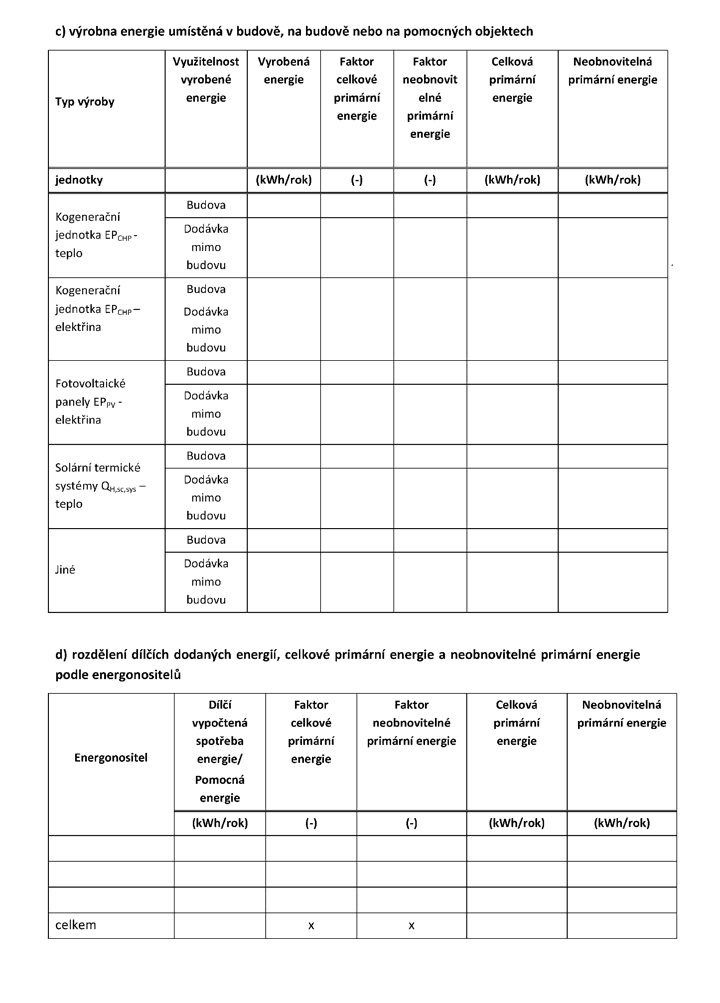

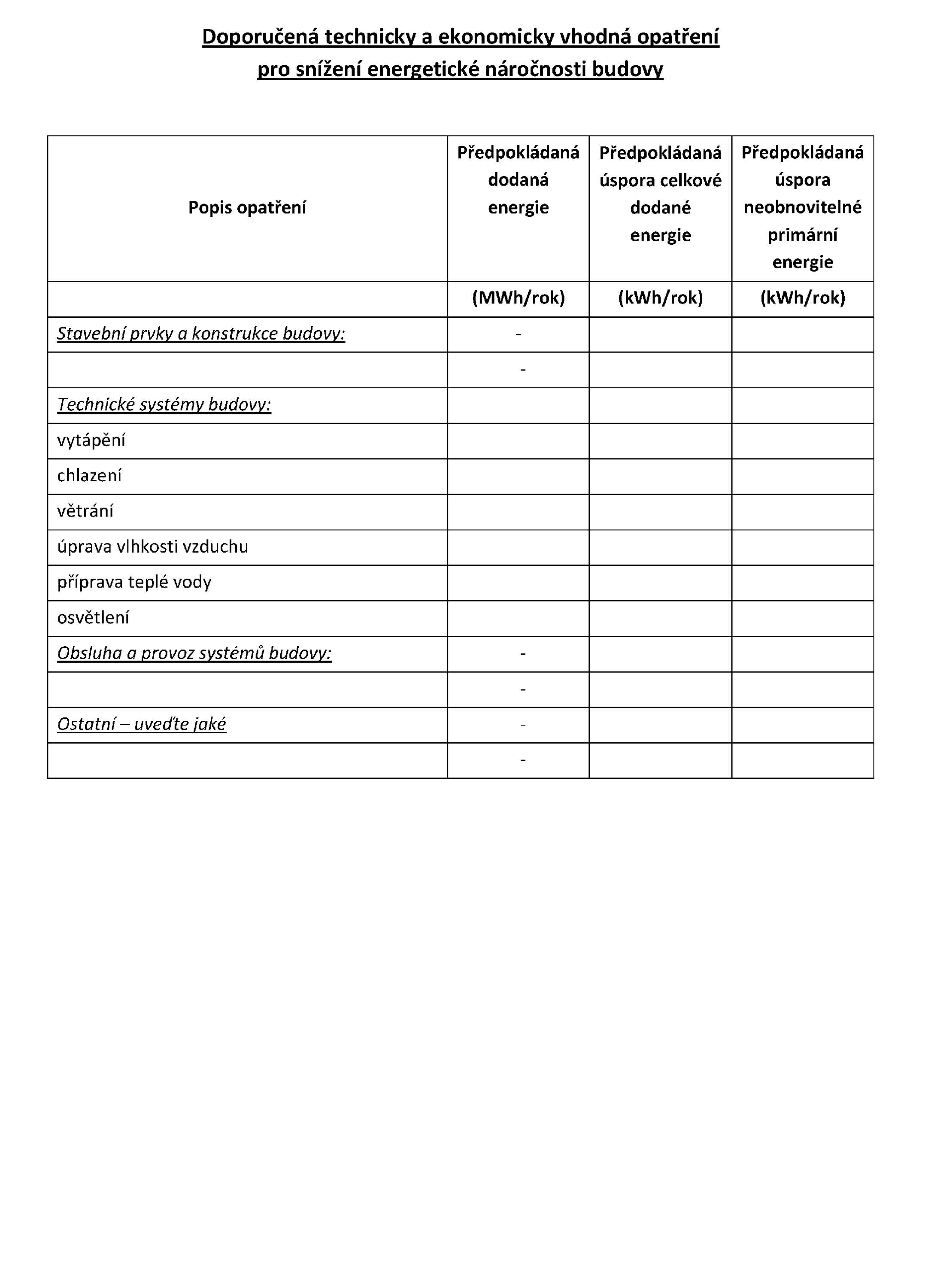

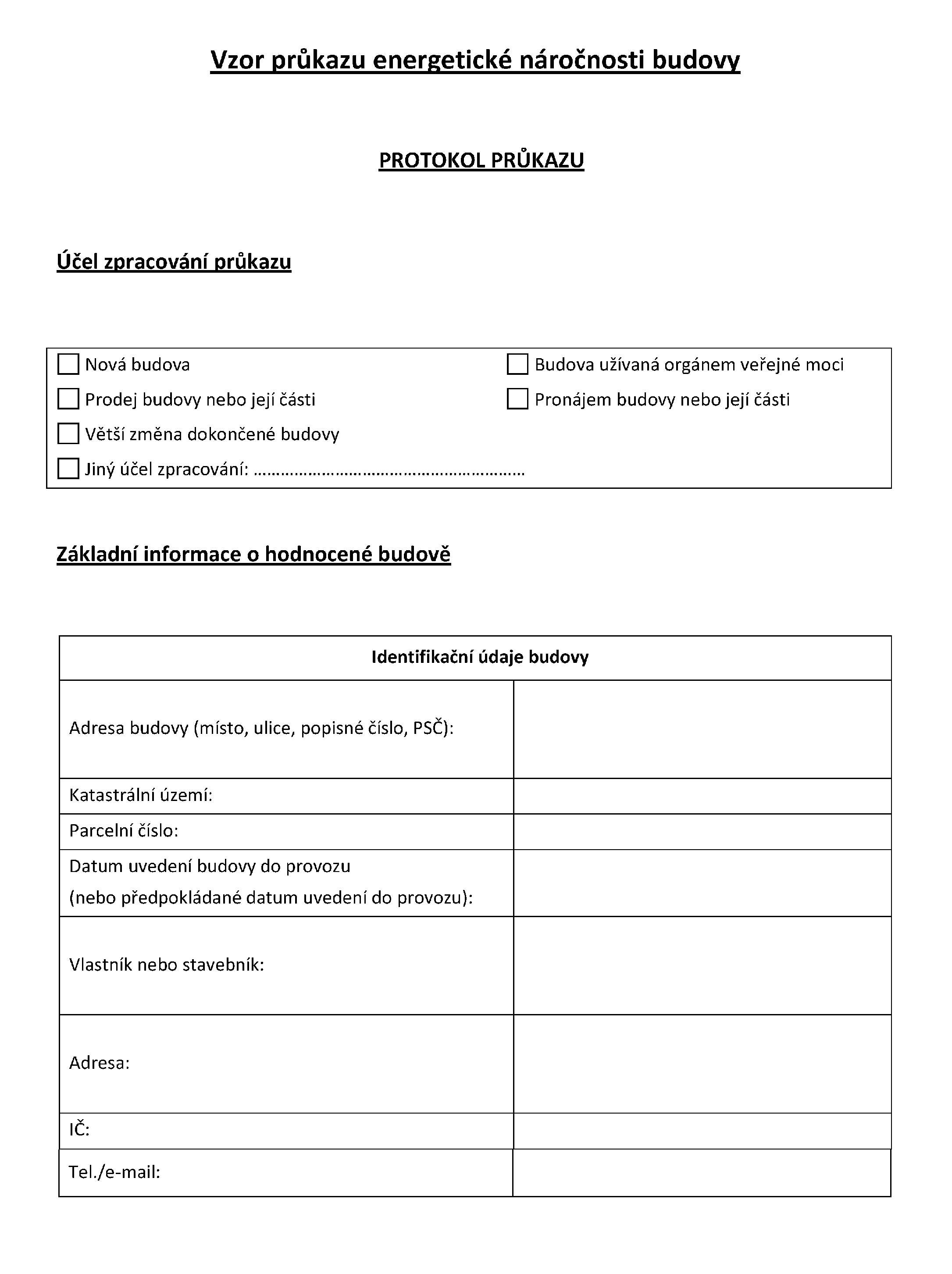

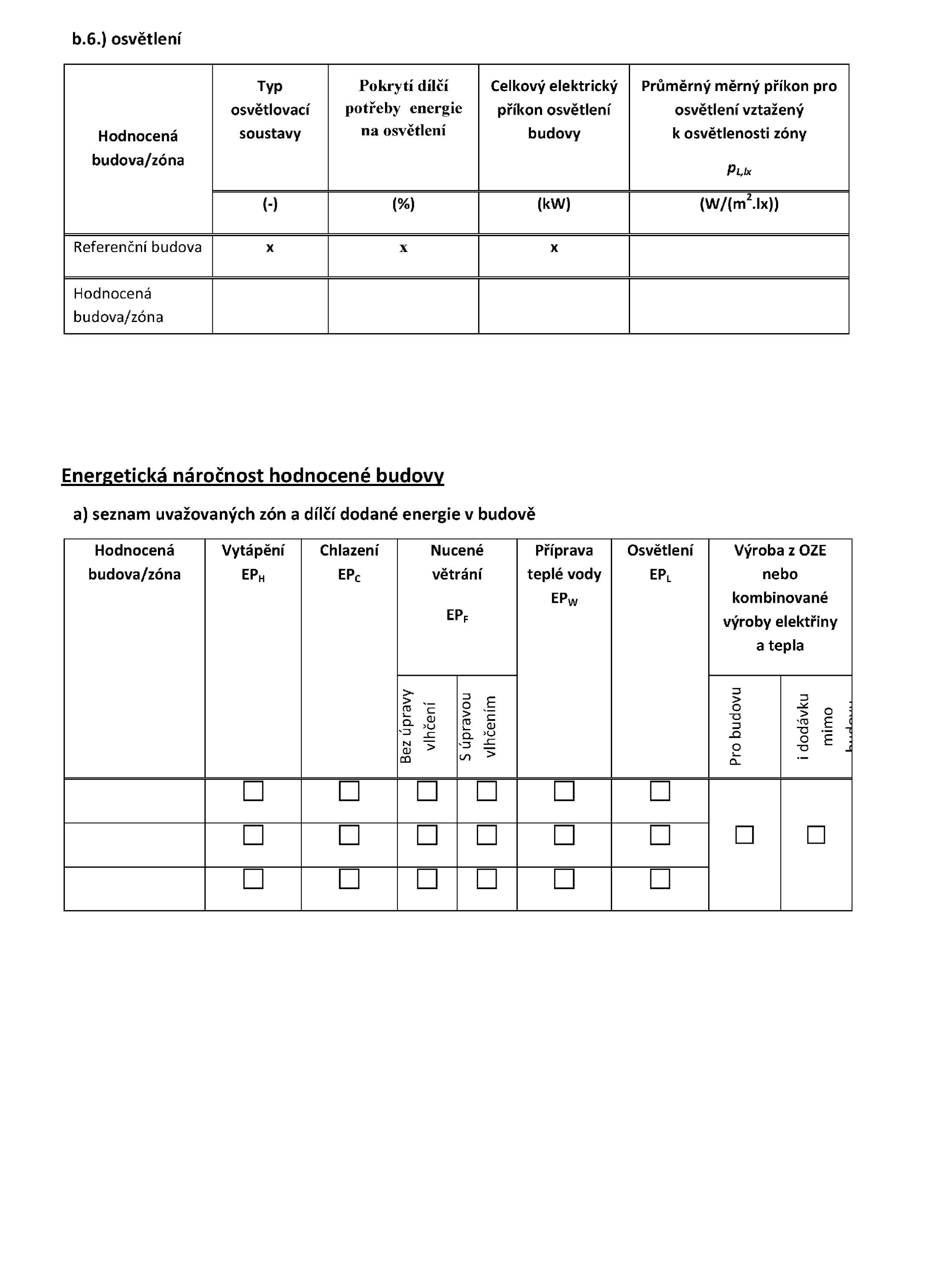

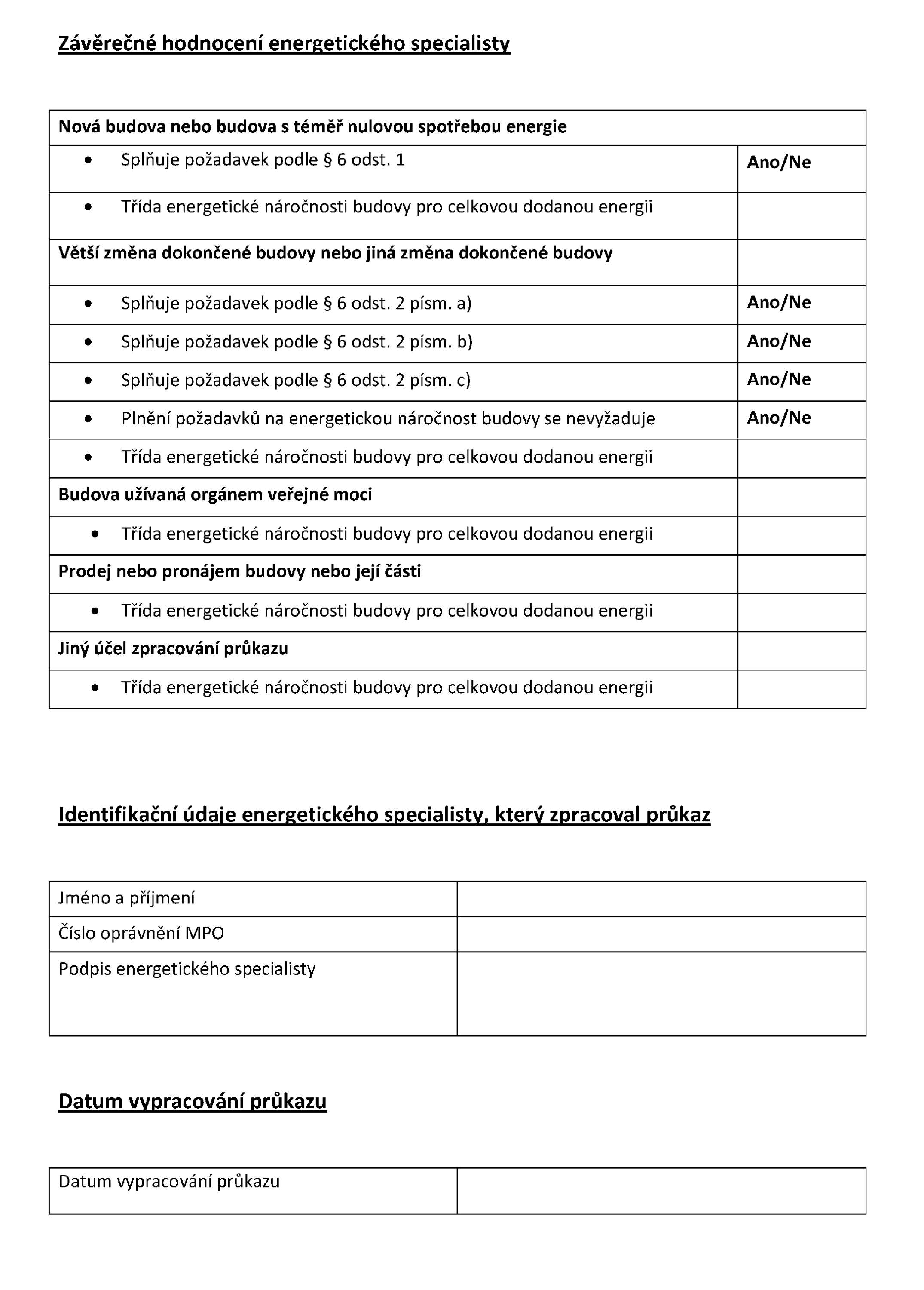

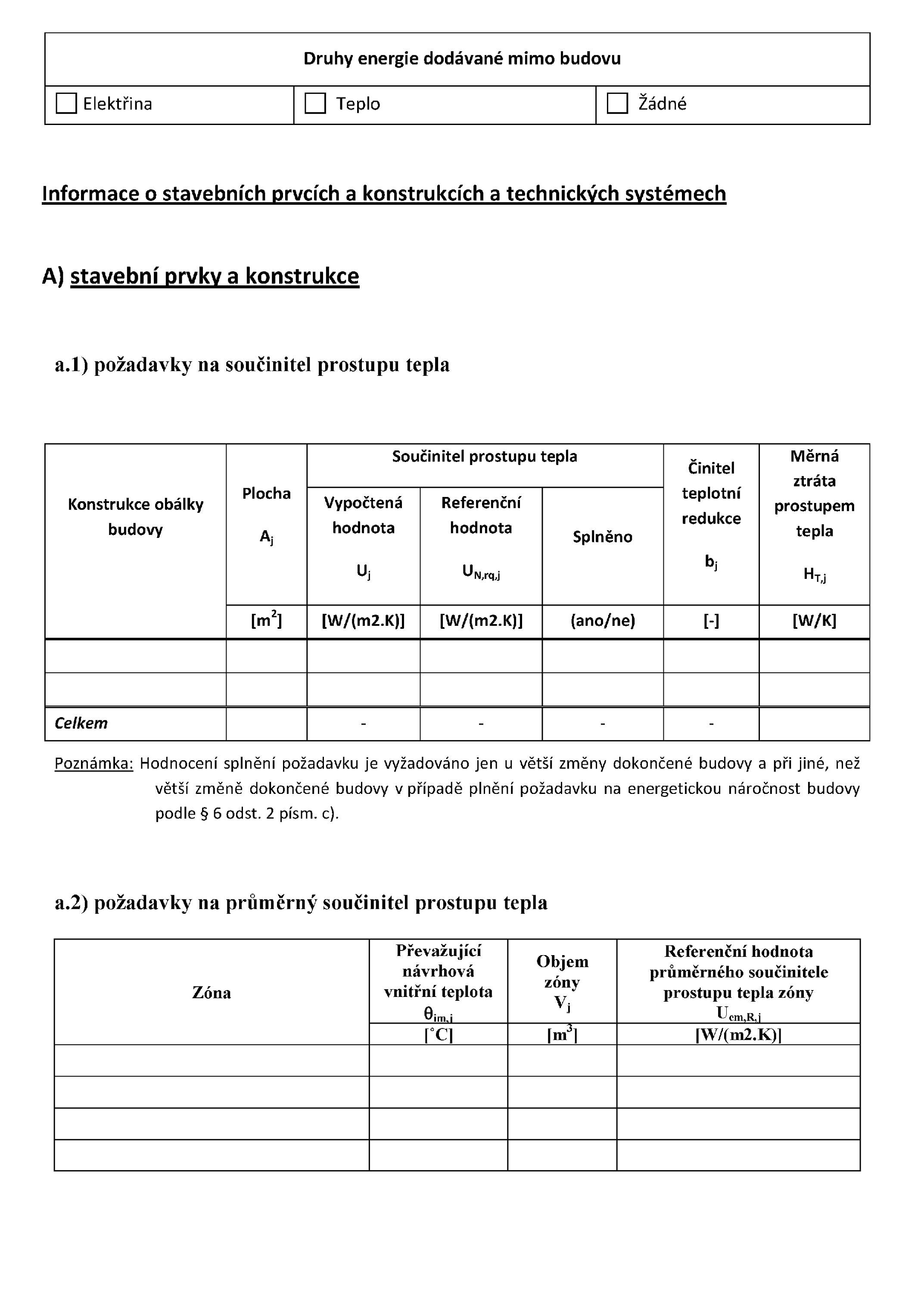

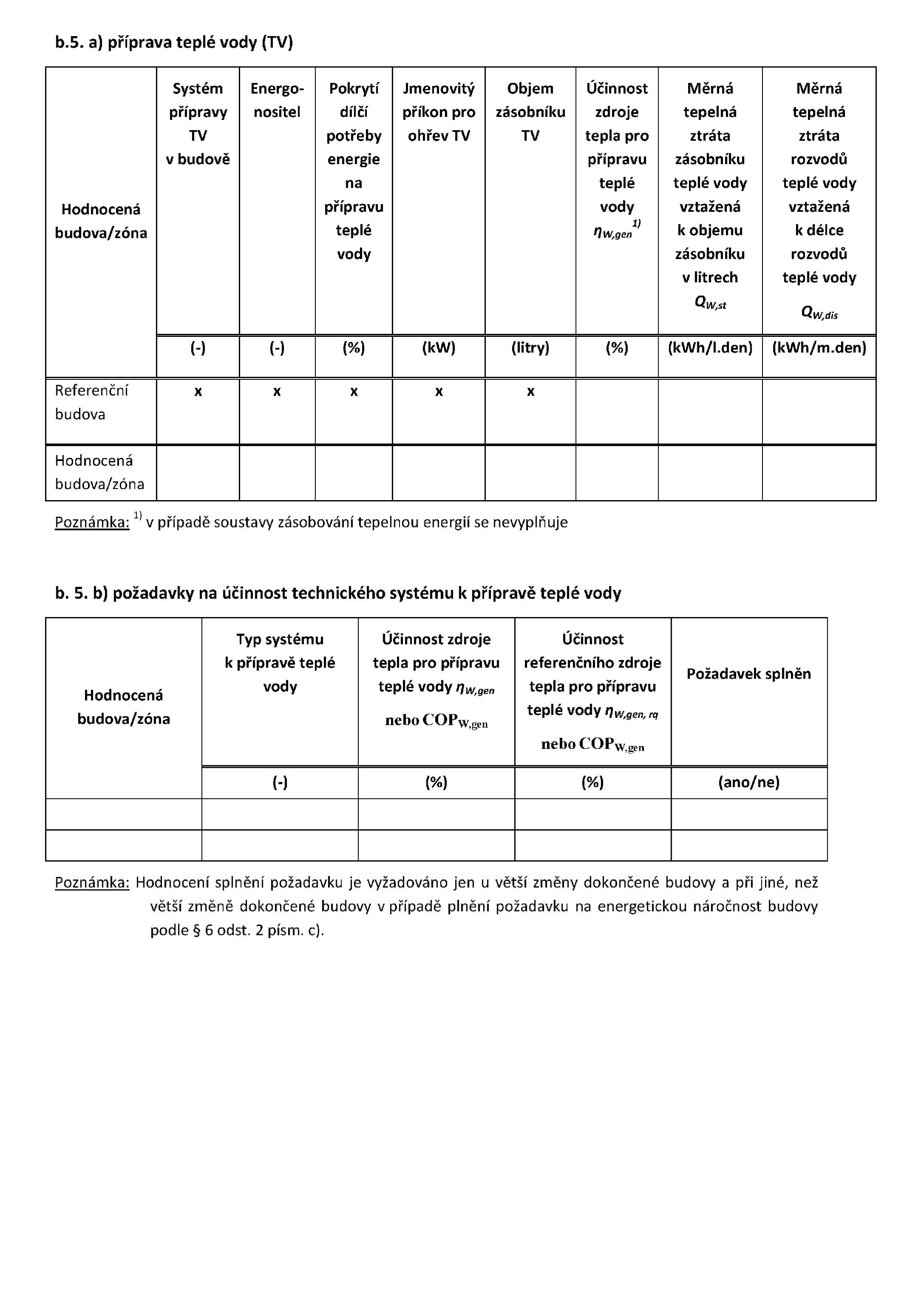

    účinné od 1. 4. 2013Vzor průkazu energetické náročnosti budovy

    účinné od 1. 4. 2013Obrázek
    Obrázek
    Obrázek
    Obrázek
    Obrázek
    Obrázek
    Obrázek
    Obrázek
    Obrázek
    Obrázek
    Obrázek
    Obrázek
    Obrázek
    Obrázek
    Obrázek
    Obrázek

    účinné od 1. 4. 2013GRAFICKÉ ZNÁZORNĚNÍ PRŮKAZU

    účinné od 1. 4. 2013Obrázek
    Obrázek
      účinné od 1. 4. 2013
    1. účinné od 1. 4. 20131) Směrnice Evropského parlamentu a Rady 2010/31/EU ze dne 19. května 2010 o energetické náročnosti budov.
      Nařízení Komise č. 244/2012 ze dne 16. ledna 2012, kterým se doplňuje směrnice Evropského parlamentu a Rady 2010/31/EU o energetické náročnosti budov stanovením srovnávacího metodického rámce pro výpočet nákladově optimálních úrovní minimálních požadavků na energetickou náročnost budov a prvků budov.
    2. účinné od 1. 4. 20132) ČSN 73 0540-4 Tepelná ochrana budov – Část 4: Výpočtové metody.
    3. účinné od 1. 4. 20133) ČSN EN ISO 13 790 – Výpočet potřeby energie pro vytápění a chlazení.
    4. účinné od 1. 4. 20134) ČSN EN 15316-1 – Tepelné soustavy v budovách – Výpočtová metoda pro stanovení energetických potřeb a účinností soustavy – Část 1: Všeobecné požadavky.
      ČSN EN 15316-2 Tepelné soustavy v budovách – Výpočtová metoda pro stanovení energetických potřeb a účinností soustavy – Část 2-1: Sdílení tepla pro vytápění, Část 2-3: Rozvody tepla pro vytápění.
      ČSN EN 15316-4 – Tepelné soustavy v budovách – Výpočtová metoda pro stanovení energetických potřeb a účinností soustavy – Část 4-1: Zdroje tepla pro vytápění, kotle, Část 4-2: Výroba tepla na vytápění, tepelná čerpadla, Část 4-4: Výroba tepla na vytápění, kombinovaná výroba elektřiny a tepla integrovaná do budovy, Část 4-5: Výroba tepla na vytápění, účinnosti a vlastnosti dálkového vytápění a soustav o velkém objemu, Část 4-6: Výroba tepla na vytápění, fotovoltaické systémy, Část 4-7: Zdroj tepla na spalování biomasy, Část 4-8: Otopné soustavy, teplovzdušné vytápění a stropní sálavé vytápění.
    5. účinné od 1. 4. 20135) ČSN EN 15665 Větrání budov – Stanovení výkonových kritérií pro větrací systémy obytných budov.
      ČSN EN 15241 – Větrání budov – Výpočtové metody ke stanovení energetických ztrát způsobených větráním a infiltrací v komerčních budovách.
      ČSN EN 15242 – Větrání budov – Výpočtové metody pro stanovení průtoku vzduchu v budovách včetně filtrace.
      ČSN EN 15243 – Větrání budov – Výpočet teplot v místnosti, tepelné zátěže a energie pro budovy s klimatizačními systémy.
    6. účinné od 1. 4. 20136) ČSN EN 15316-3 – Tepelné soustavy v budovách – Výpočtová metoda pro stanovení energetických potřeb a účinností soustavy, Část 3-2: Soustavy teplé vody, rozvody a Část 3-3: Soustavy teplé vody, příprava.
    7. účinné od 1. 4. 20137) ČSN EN 15193 Energetické hodnocení budov – Energetické požadavky na osvětlení.
    8. účinné od 1. 4. 20138) ČSN EN 15459 – Energetická náročnost budov – Postupy pro ekonomické hodnocení energetických soustav v budovách.
