Sdělení Ministerstva zahraničních věcí o sjednání Dodatku č. 2 k Evropské dohodě o práci osádek vozidel v mezinárodní silniční dopravě (AETR)

Dodatek č. 1 k příloze - Kontrolní zařízení

POŽADAVKY NA KONSTRUKCI, ZKOUŠENÍ, MONTÁŽ A KONTROLU

1. I. DEFINICE
   1. V tomto dodatku se rozumí:
      1. a) „kontrolním zařízením“ přístroj určený k zabudování do silničních vozidel pro automatickou nebo poloautomatickou indikaci a záznam údajů o provozu těchto vozidel a o některých pracovních časech jejich řidičů,
      2. b) „záznamovým listem“ list určený k přijímání a zaznamenávání údajů, který se vkládá do kontrolního zařízení a na němž jeho zapisovací zařízení zapisují průběžně informace, které mají být zaznamenány,
      3. c) „konstantou kontrolního přístroje“ číselný údaj, který udává hodnotu vstupního signálu pro indikaci a zaznamenání projeté vzdálenosti 1 km. Tato konstanta musí být vyjádřena buďto v otáčkách na kilometr (k = ..ot/km), nebo v impulzech na kilometr (k = .. imp/km),
      4. d) „charakteristickým koeficientem vozidla“ číselná charakteristika udávající hodnotu výstupního signálu vyslaného součástí vozidla spojenou s kontrolním přístrojem (výstupní hřídel převodovky nebo náprava) po ujetí vzdálenosti 1 km vozidlem měřenou v normálních zkušebních podmínkách (viz kapitola VI odstavec 4 tohoto dodatku). Charakteristický koeficient se vyjadřuje buďto v otáčkách na kilometr (W = ...ot/km), nebo v impulzech na kilometr (W = ..imp/km),
      5. e) „účinným obvodem pneumatiky na kole“ průměr ze vzdáleností projetých koly pohánějícími vozidlo (hnací kola), po jejich jednom úplném otočení. Měření těchto vzdáleností musí být provedeno za normálních zkušebních podmínek (viz kapitola VI odstavec 4 tohoto dodatku) a vyjadřuje se ve formě „l = ... mm“.

1. II. OBECNÉ VLASTNOSTI A FUNKCE KONTROLNÍHO PŘÍSTROJE
   1. Přístroj musí zaznamenávat tyto údaje:
      1. 1. vzdálenost ujetou vozidlem,
      2. 2. rychlost vozidla,
      3. 3. dobu řízení,
      4. 4. dobu ostatní práce nebo pracovní pohotovosti,
      5. 5. přerušení práce a denní doby odpočinku,
      6. 6. otevření skříňky obsahující záznamový list,
      7. 7. u elektronických přístrojů pracujících na základě signálů přenášených elektricky snímačem rychlosti a vzdálenosti každé přerušení dodávky proudu do přístroje delší než 100 milisekund (s výjimkou osvětlení), přerušení dodávky proudu do snímače vzdálenosti a rychlosti a každé přerušení přívodu signálu ke snímači rychlosti a vzdálenosti.
      8. Kontrolní zařízení vozidel se dvěma řidiči musí zaznamenávat souběžně, ale odděleně na dvou samostatných záznamových listech údaje o dobách uvedených pod body 3, 4 a 5.

1. III. KONSTRUKČNÍ POŽADAVKY NA KONTROLNÍ PŘÍSTROJ
   1. A. VŠEOBECNĚ
      1. 1. Kontrolní přístroj musí obsahovat tyto části:
         1. a) vizuální ukazatele
            1. - ujeté vzdálenosti
            2. - rychlosti (rychloměr)
            3. - času (hodiny)
         1. b) záznamové zařízení tvořené
            1. - zapisovačem ujeté vzdálenosti
            2. - zapisovačem rychlosti
            3. - jedním nebo více zapisovači času vyhovujících podmínkám stanoveným v oddílu III sekci C odstavci 4
         1. c) zapisovací zařízení, které na záznamový list zaznamenává odděleně
            1. - každé otevření skříňky obsahující tento list
            2. - u elektronických přístrojů, které jsou definovány v bodu 7 kapitoly II, každé přerušení dodávky proudu delší než 100 milisekund (s výjimkou osvětlení) nejpozději v okamžiku obnovení dodávky
            3. - u elektronických přístrojů, které jsou definovány v bodu 7 kapitoly II, každé přerušení dodávky proudu delší než 100 milisekund u snímače vzdálenosti a rychlosti a každé přerušení přívodu signálu ke snímači vzdálenosti a rychlosti.
      1. 2. Jakékoliv dodatečné zařízení kontrolního přístroje, kromě vyjmenovaných vpředu, nesmí narušovat dobrou funkci povinných zařízení ani zhoršovat jejich čtení.

         Přístroj musí být předložen ke schválení po vybavení takovýmito případnými dodatečnými zařízeními.

      1. 3. Materiály
         1. a) Všechny části kontrolního přístroje musí být provedeny z materiálů stabilních s dostatečnou mechanickou pevností a neměnnými elektrickými a magnetickými vlastnostmi.
         2. b) Každá změna základní části přístroje nebo povahy materiálů použitých pro jeho výrobu musí být před použitím ve výrobě schválena orgánem, který schválil tento typ.
      1. 4. Měření ujeté vzdálenosti
         1. Ujeté vzdálenosti mohou být měřeny a zaznamenávány
            1. - buďto za jízdy vpřed a jízdy vzad,
            2. - nebo pouze při jízdě vpřed.

         Registrace jízdy vzad nesmí v žádném případě ovlivnit přehlednost a přesnost ostatních záznamů.

      1. 5. Měření rychlosti

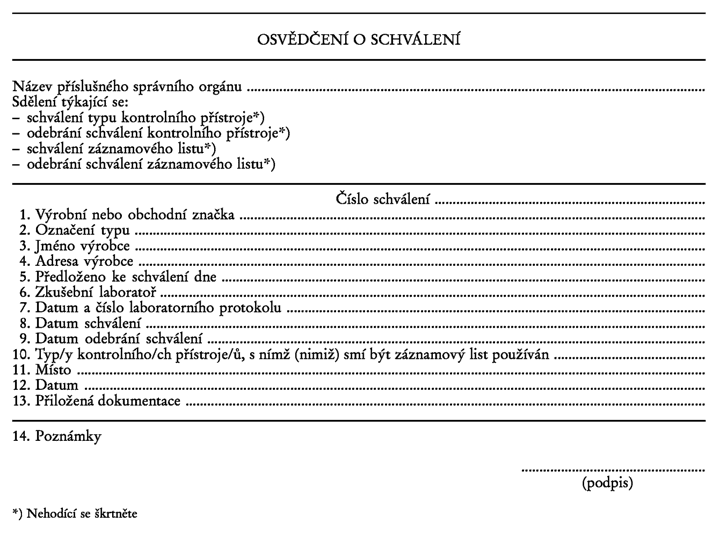

         1. a) Rozsah měření rychlosti musí být stanoven osvědčením o homologaci.
         2. b) Vlastní frekvence a tlumení měřicího mechanizmu musí být takové, aby přístroje ukazující a zaznamenávající rychlosti mohly v rozsahu měření sledovat změnu až do 2 m/sec² v rozsahu povolených tolerancí.
      1. 6. Měření času (hodiny)
         1. a) Ovládací zařízení k nastavení hodin se musí nacházet uvnitř skříňky obsahující záznamový list; každé otevření této skříňky je automaticky zaznamenáno na záznamový list.
         2. b) Je-li posunovací mechanizmus záznamového listu ovládán hodinami, doba jeho správné funkce po úplném natažení musí být delší nejméně o 10 % než doba záznamu odpovídající nejdelší době záznamu přístroje na list.
      1. 7. Osvětlení a ochrana
         1. a) Vizuální přístroje musí být opatřeny vhodným neoslňujícím osvětlením.
         2. b) Při normálních podmínkách použití všechny vnitřní součásti přístroje musí být chráněny proti vlhkosti a prachu. Dále musí být chráněny proti falšování zapečetitelnými schránkami.
   1. B. VIZUÁLNÍ PŘÍSTROJE
      1. 1. Ukazatel ujeté vzdálenosti
         1. a) Hodnota nejnižšího členění na kontrolním přístroji ukazujícím ujetou vzdálenost musí být 0,1 km. Číslice vyjadřující stovky metrů musí být jasně odlišeny od těch, které ukazují celé kilometry.
         2. b) Číslice zapisovače vzdálenosti musí být jasně čitelné a musí mít výšku nejméně 4 mm.
         3. c) Zapisovač vzdálenosti musí být schopen zaznamenat vzdálenost nejméně do 99 999,9 km.
      1. 2. Ukazatel rychlosti (rychloměr)
         1. a) V rámci rozsahu měření musí být stupnice rychlosti jednotně odstupňována po 1, 2, 5 nebo 10 km/h. Hodnota dílku rychlosti (intervalu mezi dvěma následujícími značkami) nesmí přesáhnout 10 % nejvyšší rychlosti uvedené na stupnici.
         2. b) Oblast indikace za rozsahem měření nemusí být opatřena číslicemi.
         3. c) Délka intervalu na stupnici odpovídající rozdílu rychlosti 10 km/h nesmí být menší než 10 mm.
         4. d) U ukazatele s ručičkou vzdálenost mezi ručičkou a ciferníkem nesmí překročit 3 mm.
      1. 3. Ukazatel času (hodiny)

         Ukazatel času musí být viditelný z vnějšku přístroje a čtení musí být snadné, bezpečné a jednoznačné.

   1. C. ZAPISOVACÍ ZAŘÍZENÍ
      1. 1. Všeobecně
         1. a) V každém přístroji, ať je tvar záznamového listu jakýkoliv (pás nebo kotouč), musí být vyznačena značka umožňující vložení záznamového listu tak, aby byla zajištěna souvislost mezi hodinou ukazovanou hodinami a označením hodin na listu.
         2. b) Mechanizmus pohánějící záznamový list musí zaručovat, že list se pohybuje bez vůle a může být volně vložen a vyjmut.
         3. c) Zařízení posunu záznamového listu, má-li list tvar kotouče, bude poháněno hodinovým mechanizmem. V tomto případě rotační pohyb listu musí být trvalý a stejnoměrný s minimální rychlostí 7 mm/h měřeno na vnitřním okraji kruhového věnce omezujícího pásmo záznamu rychlosti.
            1. V přístroji s provedením pro pás, kde je posuvné zařízení listů poháněno hodinovým mechanizmem, rychlost přímočarého posunu musí činit nejméně 10 mm/h.
         1. d) Zaznamenávání ujeté vzdálenosti, rychlosti vozidla a otevření skříňky obsahující list nebo listy záznamu musí být automatické.
      1. 2. Záznam ujeté vzdálenosti
         1. a) Každý kilometr ujeté vzdálenosti musí být zobrazen v zápisu změnou nejméně 1 mm na odpovídající souřadnici.
         2. b) I při rychlosti u horní hranice rozsahu měření zápis ujeté vzdálenosti musí být jasně čitelný.
      1. 3. Záznam rychlosti
         1. a) Zapisovací pero rychlosti musí mít v zásadě pohyb přímočarý a kolmý ke směru posunu záznamového listu, ať je jeho tvar jakýkoli.
            1. Křivočarý pohyb pera může být připuštěn, jsou-li splněny následující podmínky:
               1. - stopa pera musí být kolmá ke střednímu obvodu (u listů ve tvaru kotouče) nebo k ose pásma vyhraženého pro záznam rychlosti (u listů v podobě pásu),
               2. - poměr mezi poloměrem křivosti stopy zapsané perem a šířkou pásma vyhraženého pro záznam rychlosti nesmí být menší než 2,4 : 1, ať je tvar listu jakýkoli,
               3. - čáry časové stupnice musí protínat pásmo záznamu podle křivky se stejným poloměrem, jako je stopa zapsaná perem. Vzdálenost mezi čarami na časové stupnici musí odpovídat nejvýše hodině.
         1. b) Každá změna rychlosti o 10 km/h musí být zobrazena v zápisu změnou nejméně 1,5 mm na odpovídající souřadnici.
      1. 4. Záznam času
         1. a) Kontrolní přístroj musí být konstruován tak, aby vždy zaznamenával dobu řízení automaticky a aby bylo možné zaznamenávat pomocí přepínacího zařízení odděleně ostatní časové úseky:
            1. i) pod značkou : dobu řízení;
            2. ii) pod značkou : všechny ostatní pracovní časy;
            3. iii) pod značkou : jiné doby pracovní pohotovosti,
               1. jako:
                  1. - dobu čekání, tj. dobu, během níž řidiči musí zůstat na svém pracovním místě jen za účelem odpovídání na případné výzvy zahájit nebo převzít řízení nebo provádět jiné práce,
                  2. - dobu strávenou vedle řidiče během jízdy vozidla,
                  3. - dobu strávenou na lehátku během jízdy vozidla;
            1. iv) pod značkou : přerušení řízení a doby denního odpočinku.
               1. Každá smluvní strana smí dovolit, aby na záznamových listech doby uvedené v bodech ii) a iii) výše byly zaznamenány pod značkou používanou ve vozidlech registrovaných na jejím území.
         1. b) Vlastnosti záznamových stop, jejich vzájemná poloha a případně značky uvedené v odstavci 4 písm. a) musí dovolovat jasné rozlišení různých dob.
            1. Druh různých časových úseků musí být zobrazen v zápisu různou tloušťkou stop k nim se vztahujících nebo jiným systémem s nejméně stejnou účinností, pokud jde o čitelnost a interpretaci záznamu.
         1. c) U vozidel s osádkou složenou z několika řidičů záznamy dle odstavce 4 písm. a) musí být provedeny na dvou různých listech, z nichž každý je přidělen jednomu řidiči. V tomto případě posuv různých listů musí být zajištěn buďto jedním mechanizmem, nebo oddělenými mechanizmy synchronizovanými.
   1. D. UZAVÍRACÍ ZAŘÍZENÍ
      1. 1. Skříňka obsahující záznamový list nebo listy a ovládací zařízení k nastavení hodin musí být opatřena zámkem.
      2. 2. Každé otevření skříňky obsahující záznamový list nebo listy a ovládací zařízení k nastavení hodin musí být zaznamenáno automaticky na listu nebo listech.
   1. E. NÁPISY
      1. 1. Na ciferníku přístroje musí být umístěny následující nápisy:
         1. - v blízkosti údaje záznamu vzdálenosti jednotka měření vzdálenosti ve formě symbolu „km“,
         2. - v blízkosti stupnice rychlosti označení „km/h“,
         3. - měřicí rozsah tachometru ve formě „Vmin ..... km/h, Vmax ..... km/h“. Toto označení není nutné, je-li uvedeno na popisném štítku přístroje.
         4. Tyto požadavky se nevztahují na přístroje schválené před 10. srpnem 1970.
      1. 2. Popisný štítek musí být zabudován do přístroje a musí uvádět následující údaje, jež musí být viditelné na zabudovaném přístroji:
         1. - jméno a adresa výrobce přístroje,
         2. - výrobní číslo a rok výroby,

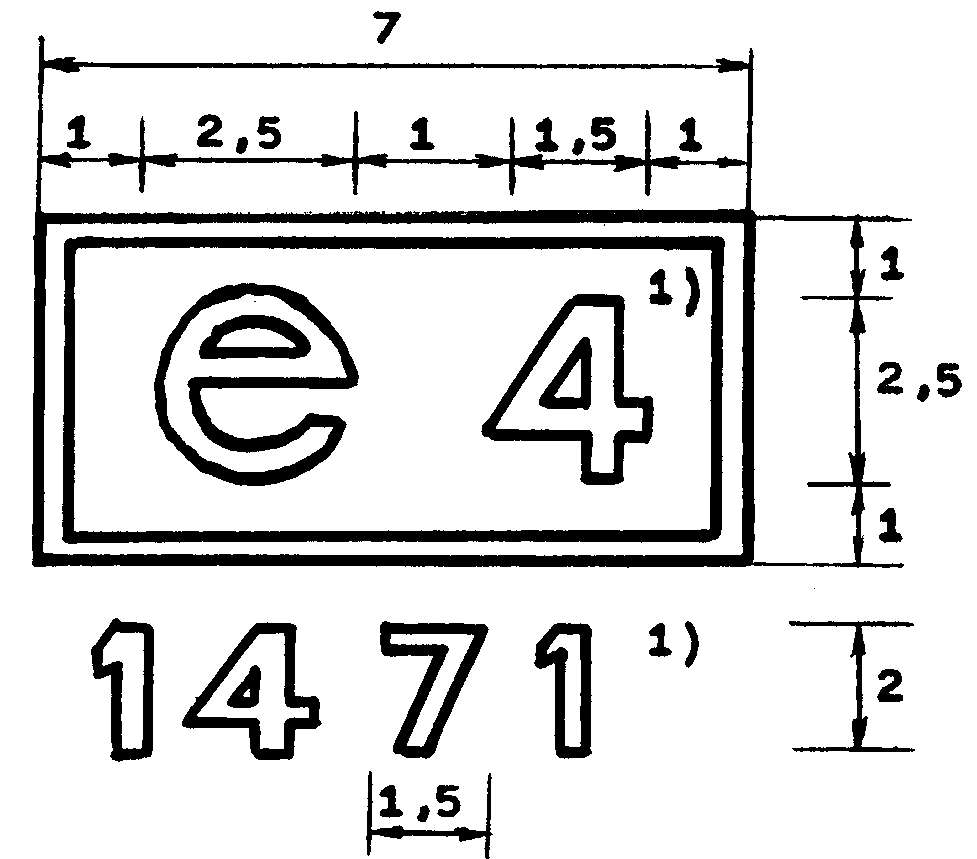

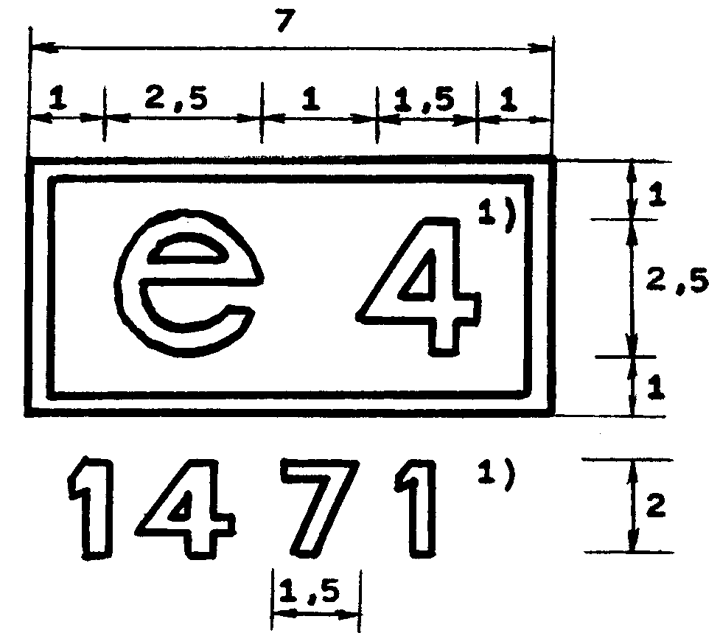

         3. - schvalovací značka typu přístroje,
         4. - konstanta přístroje ve formě „k = .... ot/km“ nebo „k = ... imp/km“,
            1. případně rozsah měření rychlosti ve formě uvedené v odstavci 1,

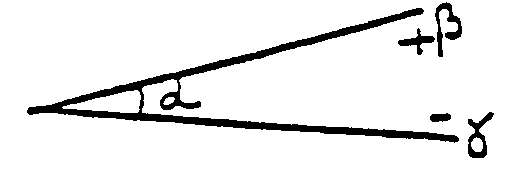

         1. - jestliže citlivost přístroje na úhel naklonění může mít vliv na údaje přístroje nad přípustné tolerance, přípustná úhlová orientace ve formě:

            1. kde představuje úhel měřený od horizontální polohy předního čela (obráceného nahoru) přístroje, na kterou je přístroj nastaven, a představují maximálně přípustné výchylky nahoru a dolů od úhlu nastavení.
   1. F. MAXIMÁLNÍ POVOLENÉ ODCHYLKY (VIZUÁLNÍ A ZAPISOVACÍ PŘÍSTROJE)
      1. 1. Na zkušební stolici před montáží:
         1. a) ujetá vzdálenost:
            1. 1 % plus nebo minus od skutečné vzdálenosti, která je nejméně 1 km,
         1. b) rychlost:
            1. 3 km/h plus nebo minus od skutečné rychlosti,
         1. c) čas:
            1. ± 2 min. za den s maximem 10 min. za 7 dní v případě, kdy doba chodu hodin po natažení není kratší než tato doba.
      1. 2. Při montáži:
         1. a) ujetá vzdálenost:
            1. 2 % plus nebo minus od skutečné vzdálenosti, která je nejméně 1 km,
         1. b) rychlost:
            1. 4 km/h plus nebo minus od skutečné rychlosti,
         1. c) čas:
            1. ± 2 min. za den nebo
            2. ± 10 min. za 7 dní.
      1. 3. V provozu:
         1. a) ujetá vzdálenost:
            1. 4 % plus nebo minus od skutečné vzdálenosti, která je nejméně 1 km,
         1. b) rychlost:
            1. 6 km/h plus nebo minus od skutečné rychlosti,
         1. c) čas:
            1. ± 2 min. za den nebo
            2. ± 10 min. za 7 dní.
      1. 4. Maximální povolené odchylky stanovené v odstavcích 1, 2 a 3 jsou platné pro teploty v rozsahu 0 až 40 °C, přičemž jde o teploty v nejbližším okolí přístroje.
      2. 5. Maximální povolené odchylky stanovené v odstavcích 2 a 3 platí pro měření při podmínkách uvedených v kapitole VI.

1. IV. ZÁZNAMOVÉ LISTY
   1. A. VŠEOBECNĚ
      1. 1. Záznamové listy musejí mít takovou jakost, aby nebránily normální funkci přístroje a aby zápisy na nich provedené byly nesmazatelné a jasně čitelné a rozeznatelné.

         Záznamové listy musejí zachovávat své rozměry a své záznamy za normálních podmínek vlhkosti a teploty.

         1. Kromě toho musí být možné, aby každý člen posádky mohl zapisovat na listy následující záznamy, aniž by je poškodil a aniž by se zhoršila čitelnost záznamů:
            1. a) své příjmení a jméno na začátku používání listu,
            2. b) datum a místo na začátku a na konci použití listu,
            3. c) SPZ vozidla, které mu bylo přiděleno, před první jízdou zaznamenanou na listu a potom, v případě změny vozidla, během používání listu,
            4. d) výpis z počitadla kilometrů:
               1. - na počátku první jízdy zapsané na listu,
               2. - na konci poslední jízdy zapsané na listu,
               3. - v případě změny vozidla během dne služby (stav počitadla vozidla, které mu bylo přiděleno, a stav počitadla vozidla, které mu má být přiděleno),
            1. e) doba změny vozidla.

         Za normálních podmínek uchované záznamy musí zůstat čitelnými po dobu nejméně jednoho roku.

      1. 2. Minimální záznamová kapacita listů, ať je jejich tvar jakýkoli, musí být 24 hodiny. Je-li spojeno několik kotoučů za účelem zvýšení kapacity trvalého zápisu možného bez zásahu personálu, spojení mezi jednotlivými kotouči musí být provedeno takovým způsobem, aby záznamy v přechodu z jednoho kotouče na další nevykazovaly ani přerušení, ani se nepřekrývaly.
   1. B. PÁSMA ZÁZNAMŮ A JEJICH ODSTUPŇOVÁNÍ
      1. 1. Záznamové listy mají obsahovat tato pásma záznamu:
         1. - oblast výlučně vyhrazenou záznamům týkajícím se rychlosti,
         2. - oblast výlučně vyhrazenou záznamům týkajícím se ujeté vzdálenosti,
         3. - jedno nebo více pásem pro záznamy týkající se doby řízení, dalších dob pro práci a pracovní pohotovost, dob přerušení práce a odpočinku řidičů.
      1. 2. Pásmo vyhrazené záznamu rychlosti musí být rozděleno na dílky po nejméně 20 km/h. Odpovídající rychlost musí být vyznačena číslicemi na každé lince tohoto rozdělení. Symbol km/h musí být vyznačen uvnitř tohoto pásma nejméně jedenkrát. Poslední linka tohoto pásma musí souhlasit s horní hranicí měřicího rozsahu.
      2. 3. Pásmo vyhrazené záznamu ujeté vzdálenosti musí být vytištěno tak, aby bylo možno bez obtíží přečíst počet ujetých kilometrů.
      3. 4. Pásmo nebo pásma vyhrazená pro záznam dob uvedených v odstavci 1 musí být označena tak, aby bylo možno jasně rozlišit jednotlivé časové úseky.
   1. C. VYTIŠTĚNÉ ZÁZNAMY NA ZÁZNAMOVÝCH LISTECH
      1. Na každém listě musí být vytištěny tyto údaje:
         1. - jméno nebo značka výrobce a adresa,
         2. - schvalovací značka pro vzor listu,
         3. - schvalovací značka pro typ nebo typy přístrojů, pro které je list použitelný,
         4. - horní hranice registrovatelné rychlosti v km/h.

      Při minimálních dodatečných požadavcích každý list musí mít na sobě vytištěnu jednu časovou stupnici odstupňovanou tak, aby umožnila přímé čtení času v intervalech po 15 minutách a jednoduché rozlišení intervalů po 5 minutách.

   1. D. VOLNÝ PROSTOR PRO RUKOPISNÉ ZÁPISY
      1. Na listech musí být k dispozici volný prostor, který umožní, aby tam řidič mohl zaznamenat minimálně tyto rukopisné zápisy:
         1. - příjmení a jméno řidiče,
         2. - datum a místo začátku a konce použití listu,
         3. - čísla nebo SPZ vozidla nebo vozidel, na něž byl řidič přidělen po dobu používání listu,
         4. - jméno nebo značku výrobce a jeho adresu,
         5. - záznamy z počitadla kilometrů vozidla nebo vozidel, na něž byl řidič přidělen během používání listu,
         6. - dobu, kdy dojde k výměně vozidla.

1. V. MONTÁŽ KONTROLNÍHO PŘÍSTROJE
   1. A. VŠEOBECNĚ
      1. 1. Kontrolní přístroj musí být umístěn ve vozidle tak, aby řidič mohl snadno ze svého místa pozorovat rychloměr, ukazatel ujeté vzdálenosti a hodiny a aby zároveň všechny jejich součásti, včetně převodových, byly chráněny proti náhodnému poškození.
      2. 2. Konstanta kontrolního přístroje musí být přizpůsobitelná charakteristickému koeficientu vozidla pomocí vhodného zařízení - adaptéru. Vozidla s dvěma nebo více převody zadní nápravy musí být vybavena přepínacím zařízením přepínajícím automaticky tyto různé převody na převod, na který byl přizpůsoben kontrolní přístroj na vozidle.
      3. 3. Dobře viditelný montážní štítek musí být připevněn na vozidle v blízkosti přístroje nebo na přístroji samotném po ověření při montáži. Po každém zásahu pověřeného pracovníka nebo dílny, kde je potřebná úprava nastavení samotného zařízení, musí být připevněn nový štítek nahrazující předcházející.
         1. Štítek musí obsahovat nejméně tyto údaje:
            1. - jméno, adresu nebo značku pověřeného pracovníka nebo dílny,
            2. - charakteristický koeficient vozidla ve tvaru „W = ... ot/km“ nebo „W = ... imp/km“,
            3. - účinný obvod pneumatik na kolech ve tvaru „l = ... mm“,
            4. - datum stanovení charakteristického koeficientu vozidla a měření účinného obvodu pneumatik na kolech.
   1. B. PLOMBOVÁNÍ
      1. Zaplombovány musí být tyto součástky:
         1. a) montážní štítek, pokud není připevněn tak, aby nemohl být sejmut bez zničení údajů,
         2. b) konce propojení mezi kontrolním přístrojem a vozidlem,
         3. c) adaptér a jeho zapojení do obvodu,
         4. d) přepínací zařízení pro vozidla s dvěma nebo více převody zadní nápravy,
         5. e) propojení adaptéru a přepínacího zařízení s dalšími součástmi kontrolního zařízení,
         6. f) kryty uváděné v kapitole III oddíl A odst. 7 písm. b).

      Ve zvláštních případech je možno požadovat další plomby při schvalování typu přístroje. Údaje o umístění těchto plomb musí být uvedeny v osvědčení o schválení. V případě nutnosti lze odstranit jen plomby uvedené výše pod písmeny b), c) a e). Každé porušení těchto plomb musí být uvedeno v písemném prohlášení s uvedením důvodů pro tento postup, jež je k dispozici příslušným orgánům.

1. VI. OVĚŘOVÁNÍ A KONTROLY

   Smluvní strany určí orgány, které budou provádět ověřování a kontroly.

   1. 1. Ověřování nových nebo opravených přístrojů

      Každý jednotlivý přístroj nový nebo opravený musí být ověřen z hlediska své dobré funkce a přesnosti jeho údajů a záznamů v mezích stanovených v kapitole III sekci F odst. 1 a zaplombován způsobem uvedeným v kapitole V sekci B písm. f).

      Smluvní strany si mohou k tomuto účelu vyhradit počáteční ověření, sestávající z kontroly a ověření souladu nového nebo opraveného přístroje se schváleným typem a/nebo s požadavky přílohy, včetně jejích dodatků, nebo pověřit ověřením výrobce, nebo jimi pověřené pracovníky.

   1. 2. Montáž

      Při montáži do vozidla přístroj a jeho celá instalace jako celek musí vyhovovat ustanovením týkajícím se maximálních povolených odchylek stanovených v kapitole III oddílu F odst. 2.

      Kontrolní zkoušky musí být prováděny pověřenou osobou nebo dílnou na jejich odpovědnost.

   1. 3. Periodické kontroly
      1. a) Periodické kontroly přístrojů namontovaných ve vozidlech se provádějí nejméně jedenkrát za dva roky a mohou být prováděny v rámci technických kontrol automobilů.
         1. Musí se kontrolovat
            1. - správná funkce přístroje,
            2. - přítomnost schvalovací značky na přístroji,
            3. - připevnění montážního štítku,
            4. - neporušenost plomb na přístroji a dalších součástech instalace,
            5. - skutečný obvod pneumatik.
      1. b) Kontrola plnění ustanovení kapitoly III oddílu F odst. 3, týkajících se maximálních povolených odchylek při používání, musí být provedena nejméně jedenkrát za šest let, přičemž každá smluvní strana může stanovit kratší lhůtu pro vozidla registrovaná na jejím území. Při každé takové kontrole musí být vyměněn montážní štítek.
   1. 4. Měření odchylek
      1. Měření odchylek při montáži a při používání se provádí za následujících podmínek, jež jsou považovány za normální zkušební podmínky:
         1. - prázdné vozidlo v normálních provozních podmínkách,
         2. - tlak v pneumatikách podle údajů uvedených výrobcem,
         3. - opotřebení pneumatik v mezích povolených platnými předpisy,
         4. - pohyb vozidla: vozidlo se musí pohybovat poháněno vlastním motorem přímou jízdou po rovině rychlostí 50 ± 5 km/h; kontrola za předpokladu srovnatelné přesnosti může rovněž být provedena na vhodném zkušebním stavu (válcích).

Dodatek č. 2 k příloze - Kontrolní zařízení

SCHVALOVACÍ ZNAČKA A ŠTÍTEK

1. I. SCHVALOVACÍ ZNAČKA
   1. 1. Schvalovací značka sestává:
      1. a) z obdélníku, ve kterém je písmeno „e“ a rozlišovací číslo té země, která vystavila osvědčení o schválení, a to:

         Příloha - „PŘÍLOHA - KONTROLNÍ ZAŘÍZENÍ VŠEOBECNÁ USTANOVENÍ Dodatek č. 1 k příloze - Kontrolní zařízení POŽADAVKY NA KONSTRUKCI, ZKOUŠENÍ, MONTÁŽ A KONTROLU Dodatek č. 2 k příloze - Kontrolní zařízení SCHVALOVACÍ ZNAČKA A ŠTÍTEK

         SRN	- 1
         Francie	- 2
         Itálie	- 3
         Nizozemí	- 4
         Švédsko	- 5
         Belgie	- 6
         Česká republika	- 8
         Španělsko	- 9
         Jugoslávie	- 10
         Spojené království Velké Británie a Severního Irska	- 11
         Rakousko	- 12
         Lucembursko	- 13
         Norsko	- 16
         Dánsko	- 18
         Polsko	- 20
         Portugalsko	- 21
         Ruská federace	- 22
         Řecko	- 23
         Irsko	- 24
         Chorvatsko	- 25
         Slovinsko	- 26
         Slovensko	- 27
         Bělorusko	- 28
         Estonsko	- 29
         Moldávie	- 30

         1. Další čísla budou přidělena:
            1. i) smluvním státům Dohody o přijetí jednotných podmínek pro homologaci a o vzájemném uznávání homologace výstroje a součástí motorových vozidel (Ženeva, 1958) stejná rozlišovací čísla, jaká jim byla přidělena podle této homologační dohody,
            2. ii) státům, které nejsou smluvními stranami uvedené homologační dohody, v chronologickém pořadí, ve kterém ratifikovaly Dohodu AETR nebo k ní přistoupily, a
      1. b) ze schvalovacího čísla osvědčení, které odpovídá číslu osvědčení o schválení vystaveného pro prototyp kontrolního přístroje nebo záznamového listu. Číslo se umístí v blízkosti obdélníku.
   1. 2. Schvalovací značka je připojena na popisový štítek každého přístroje a na každý záznamový list. Musí být nesmazatelná a dobře čitelná.
   2. 3. Minimální rozměry schvalovací značky uvedené dále jsou udány v mm. Poměr mezi jednotlivými rozměry musí být zachován.


1. II. OSVĚDČENÍ O SCHVÁLENÍ
   1. Smluvní strana po schválení vystavuje žadateli osvědčení o schválení podle dále uvedeného vzoru. Pro informaci dalších smluvních stran o schválení nebo o případném odebrání schválení bude každá smluvní strana používat tuto formu dokumentu:
