| P 902 | POKYN PRO BALENÍ | P 902 |
|---|---|---|
| Tento pokyn se použije pro UN číslo 3268 | ||
| Balené předměty: | ||
| Dovoleny jsou následující obaly, pokud jsou splněna všeobecná ustanovení pro balení oddílů 4.1.1 a 4.1.3: | ||
| Sudy (1A2, 1B2, 1N2, 1H2, 1D, 1G); | ||
| Bedny (4A, 4B, 4N, 4C1, 4C2, 4D, 4F, 4G, 4H1,4H2); | ||
| Kanystry (3A2, 3B2, 3H2). | ||
| Obaly musí vyhovovat parametrům obalové skupiny III. | ||
| Obaly musí být zkonstruovány a vyrobeny tak, aby zamezilo pohybu předmětů a nechtěné činnosti za normálních podmínek přepravy. | ||
| Nebalené předměty: | ||
| Předměty mohou být přepravovány také nezabalené v jednoúčelových manipulačních zařízeních nebo v nákladních přepravních jednotkách, jsou-li přemisťovány z místa své výroby do kompletačního závodu a naopak, včetně mezilehlých manipulačních míst. | ||
| Dodatečný požadavek: | ||
| Jakákoli tlaková nádoba musí splňovat požadavky příslušného orgánu pro látku (látky) obsaženou (obsažené) v tlakové nádobě (tlakových nádobách). | ||
| P 903 | POKYN PRO BALENÍ | P 903 | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Tento pokyn se použije pro UN čísla 3090, 3091, 3480 a 3481. | |||||||||||
| Pro účely tohoto pokynu pro balení se pod pojmem „zařízení“ rozumí přístroj, jemuž lithiové články nebo baterie dodávají elektrickou energii pro jeho činnost. Dovoleny jsou následující obaly, pokud jsou splněna všeobecná ustanovení pro balení oddílů 4.1.1 a 4.1.3: | |||||||||||
| (1) | Pro články a baterie: | ||||||||||
| Sudy (1A2, 1B2, 1N2, 1H2, 1D, 1G); | |||||||||||
| Bedny (4A, 4B, 4N, 4C1, 4C2, 4D, 4F, 4G, 4H1, 4H2); | |||||||||||
| Kanystry (3A2, 3B2, 3H2). | |||||||||||
| Články nebo baterie musí být zabaleny v obalech tak, aby byly články nebo baterie chráněny proti poškození, které může být způsobeno pohybem nebo rozmístěním článků nebo baterií uvnitř obalu. | |||||||||||
| Obaly musí vyhovovat parametrům obalové skupiny II. | |||||||||||
| (2) | Kromě toho pro článek nebo baterie o celkové (brutto) hmotnosti nejméně 12 kg v pevných, proti nárazu odolných vnějších skříních: | ||||||||||
| (a) | Pevné vnější obaly, | ||||||||||
| (b) | Ochranné klece (např. plně uzavřených nebo ve formě dřevěných latění); nebo | ||||||||||
| (c) | Palety nebo jiné manipulační prostředky. | ||||||||||
| Články nebo baterie musí být zajištěny tak, aby se zabránilo jejich neúmyslnému pohybu, a jejich svorky nesmějí přenášet hmotnost jiných, na nich uložených součástí. | |||||||||||
| Obaly nemusí splňovat požadavky uvedené v 4.1.1.3. | |||||||||||
| (3) | Pro články nebo baterie balené se zařízením: | ||||||||||
| Obaly odpovídající požadavkům uvedeným v odstavci (1) tohoto pokynu pro balení, poté uložené se zařízením do vnějšího obalu; nebo | |||||||||||
| Obaly, které plně obklopují články nebo baterie, poté uložené se zařízením do obalu, který odpovídá požadavkům uvedeným v odstavci (1) tohoto pokynu pro balení. | |||||||||||
| Zařízení musí být zajištěno proti pohybu uvnitř vnějšího obalu. | |||||||||||
| (4) | Pro články nebo baterie obsažené v zařízení: | ||||||||||
| Pevné vnější obaly vyrobené z vhodného materiálu a přiměřené pevnosti a konstrukce s ohledem na vnitřní objem obalu a jeho zamýšlené použití. Musí být vyrobeny takovým způsobem, aby se zabránilo nechtěné činnosti během přepravy. Obaly nemusí splňovat požadavky uvedené v 4.1.1.3. | |||||||||||
| Velké zařízení může být podáváno k přepravě bez obalu nebo na paletách, pokud je článkům nebo bateriím poskytována rovnocenná ochrana zařízením, v němž jsou obsažena. | |||||||||||
| Pokud jsou záměrně aktivní, zařízení, jako jsou radiofrekvenční identifikační štítky (RFID), hodinky a záznamníky teploty, která nejsou schopna generovat nebezpečný vývoj tepla, mohou být přepravovány v pevných vnějších obalech. | |||||||||||
| POZNÁMKA: Pro dopravu v přepravním řetězci zahrnujícím leteckou dopravu, musí tato zařízení, pokud jsou aktivní, splňovat stanovené normy pro elektromagnetické záření, aby bylo zajištěno, že jejich provoz nebude rušit systémy letadel. | |||||||||||
| (5) | Pro obaly obsahující jak články nebo baterie balené se zařízením, tak i obsažené v zařízení: | ||||||||||
| (a) | Pro články a baterie obaly, které zcela uzavírají články nebo baterie, poté umístěné se zařízením do obalu, který odpovídá požadavkům v odstavci (1) tohoto pokynu pro balení; nebo | ||||||||||
| (b) | Obaly odpovídající požadavkům v odstavci (1) tohoto pokynu pro balení, poté umístěné se zařízením do pevného vnějšího obalu konstruovaného z vhodného materiálu, přiměřené pevnosti a konstrukce ve vztahu ke kapacitě balení a předpokládanému použití. Vnější obal musí být konstruován tak, aby se zabránilo náhodnému uvedení do provozu během přepravy, přičemž nemusí splňovat požadavky 4.1.1.3. | ||||||||||
| Zařízení musí být zajištěno proti pohybu uvnitř vnějšího obalu. | |||||||||||
| Pokud jsou záměrně aktivní, zařízení, jako jsou radiofrekvenční identifikační štítky (RFID), hodinky a záznamníky teploty, která nejsou schopna generovat nebezpečný vývoj tepla, mohou být přepravovány v pevných vnějších obalech. | |||||||||||
| POZNÁMKA: Pro dopravu v přepravním řetězci zahrnujícím leteckou dopravu, musí tato zařízení, pokud jsou aktivní, splňovat stanovené normy pro elektromagnetické záření, aby bylo zajištěno, že jejich provoz nebude rušit systémy letadel. | |||||||||||
| POZNÁMKA: Povolené obaly v (2), (4) a (5) mohou překročit čistou hmotnost 400 kg (viz 4.1.3.3). | |||||||||||
| Dodatečný požadavek: | |||||||||||
| Články nebo baterie musí být chráněny proti zkratu. | |||||||||||
| P 903a | POKYN PRO BALENÍ | P 903a |
|---|---|---|
| (Vypuštěno) | ||
| P 903b | POKYN PRO BALENÍ | P 903b |
|---|---|---|
| (Vypuštěno) | ||
| P 904 | POKYN PRO BALENÍ | P 904 | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Tento pokyn platí pro UN číslo 3245. | ||||||||||||||
| Dovoleny jsou následující obaly: | ||||||||||||||
| (1) | Obaly splňující ustanovení uvedená v 4.1.1.1, 4.1.1.2, 4.1.1.4, 4.1.1.8 a 4.1.3 a zkonstruované tak, aby splňovaly konstrukční požadavky uvedené v 6.1.4. Musí být použity vnější obaly vyrobené z vhodného materiálu a přiměřené pevnosti a konstrukce ve vztahu k vnitřnímu objemu obalu a jeho zamýšlenému použití. Pokud se tento pokyn pro balení používá pro přepravu vnitřních obalů skupinových obalů, musí být obal zkonstruován a vyroben tak, aby zamezil náhodnému vyprázdnění za normálních podmínek přepravy. | |||||||||||||
| (2) | Obaly, které nemusí vyhovět předpisům pro zkoušky obalů části 6, ale splňující následující požadavky: | |||||||||||||
| (c) | Vnitřní obal zahrnující: | |||||||||||||
| i. | primární nádobu (nádoby) a sekundární obal; primární nádoba (nádoby) nebo sekundární obal musí být vodotěsné pro kapaliny nebo prachotěsné pro tuhé látky; | |||||||||||||
| ii. | pro kapaliny absorpční materiál vložený mezi primární nádobu(y) a sekundární obal. Absorpční materiál musí být v dostatečném množství, aby pohltil celý obsah primární nádoby (primárních nádob) tak, aby únik kapalné látky nenarušil celistvost fixačního materiálu ani vnějšího obalu; | |||||||||||||
| iii. | je-li více křehkých primárních nádob uloženo v jednom sekundárním obalu, musí být jednotlivě zabaleny nebo odděleny tak, aby se předešlo jejich vzájemnému dotyku; | |||||||||||||
| (d) | Vnější obal musí být dostatečně pevný s ohledem na svůj vnitřní objem, hmotnost a zamýšlené použití a s nejmenším vnějším rozměrem nejméně 100 mm. | |||||||||||||

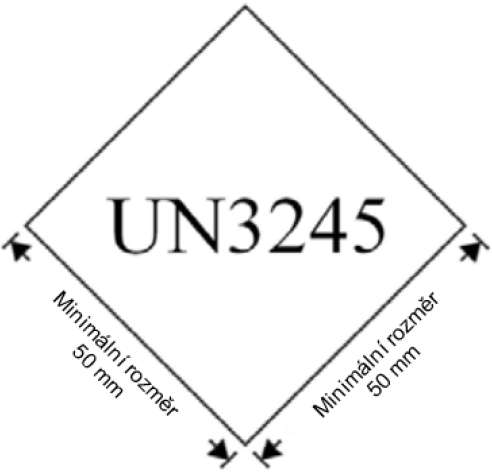

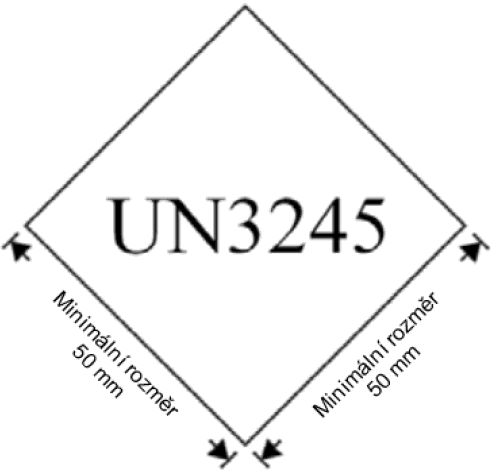

| Pro přepravu musí být na vnějším povrchu vnějšího obalu, na podkladu kontrastní barvy, umístěna dále vyobrazená značka, která musí být jasně viditelná a čitelná. Tato značka musí mít tvar čtverce postaveného na vrchol pod úhlem 45 °, jehož každá strana má délku nejméně 50 mm; šířka čáry musí být nejméně 2 mm a písmena a čísla musí být nejméně 6 mm vysoká. | ||||||||||||||
 | ||||||||||||||
| Dodatečný požadavek: | ||||||||||||||
| Led, suchý led a kapalný dusík | ||||||||||||||
| Je-li použito jako chladiva suchého ledu nebo kapalného dusíku, musí být dodrženy požadavky uvedené v 5.5.3. Je-li použit led, musí být umístěn vně sekundárních obalů nebo ve vnějším obalu nebo přepravním obalovém souboru. Musí se použít vnitřní podpěry, aby byly sekundární obaly zajištěny v původní poloze. Je-li použit led, musí být vnější obal nebo přepravní obalový soubor těsný. | ||||||||||||||
| P 905 | POKYN PRO BALENÍ | P 905 | |||||||
|---|---|---|---|---|---|---|---|---|---|
| Tento pokyn se použije pro UN čísla 2990 a 3072. | |||||||||
| Dovolený je každý vhodný obal, pokud jsou splněna všeobecná ustanovení oddílů 4.1.1 a 4.1.3, s výjimkou toho, že obaly nemusí nutně vyhovět předpisům části 6. | |||||||||
| Pokud jsou záchranné prostředky vyrobeny k zabudování do pevných, proti počasí odolných pouzder, nebo jsou v nich obsaženy (takových jako pro záchranné čluny), mohou být přepravovány bez obalu. | |||||||||
| POZNÁMKA: Povolené obaly mohou překročit čistou hmotnost 400 kg (viz 4.1.3.3). | |||||||||
| Dodatečné požadavky: | |||||||||
| 1. | Všechny nebezpečné látky a předměty obsažené jako výbava v zařízeních musí být zajištěny k zamezení nahodilého pohybu a mimo to: | ||||||||
| (a) | Signální prostředky třídy 1 musí být zabaleny v plastových nebo lepenkových vnitřních obalech; | ||||||||
| (b) | Nehořlavé netoxické plyny musí být v lahvích schválených příslušným orgánem, které mohou být připojeny k zařízení; | ||||||||
| (c) | Elektrické akumulátory (třídy 8) a lithiové baterie (třídy 9) musí být odpojeny nebo elektricky odizolovány a zajištěny proti vylití kapaliny, a | ||||||||
| (d) | Malá množství jiných nebezpečných látek (např. tříd 3, 4.1 a 5.2) musí být zabalena v pevných vnitřních obalech. | ||||||||
| 2. | Příprava pro přepravu a balení musí zahrnovat opatření k zamezení jakéhokoliv náhodného nafouknutí zařízení. | ||||||||
| P 906 | POKYN PRO BALENÍ | P 906 | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Tento pokyn se použije pro UN čísla 2315, 3151, 3152 a 3432. | |||||||||||||
| Dovoleny jsou následující obaly, pokud jsou splněna všeobecná ustanovení pro balení oddílů 4.1.1 a 4.1.3: | |||||||||||||
| (1) | Pro kapaliny a tuhé látky obsahující nebo kontaminované PBC, polyhalogenovanými bifenyly, polyhalogenovanými terfenyly nebo halogenovanými monomethyldifenylmethany: obaly podle P001 nebo P002, jak je to náležité; | ||||||||||||
| (2) | Pro transformátory, kondenzátory a jiná zařízení: | ||||||||||||
| (a) | Obaly podle pokynů pro balení P001 nebo P002. Předměty musí být zajištěny vhodným fixačním materiálem k zamezení nechtěnému pohybu během normálních podmínek přepravy; nebo | ||||||||||||
| (b) | Těsné obaly, které jsou schopny pojmout navíc k předmětům nejméně 1,25 násobek objemu kapalných PBC, polyhalogenovaných bifenylů, polyhalogenovaných terfenylů nebo halogenovaných monomethyldifenylmethanů, které jsou v nich obsaženy. v obalech musí být dostatečné množství absorpčního materiálu k pohlcení alespoň 1,1 násobku objemu kapaliny, která je obsažena v předmětech. Všeobecně musí být transformátory a kondenzátory přepravovány v těsných kovových obalech, které jsou schopné zadržet, kromě transformátorů a kondenzátorů, nejméně 1,25 násobek objemu kapaliny v nich obsažené. | ||||||||||||
| POZNÁMKA: Povolené obaly mohou překročit čistou hmotnost 400 kg (viz 4.1.3.3). | |||||||||||||
| Nehledě k výše uvedenému, mohou být kapaliny a tuhé látky, které nejsou zabaleny podle pokynů pro balení P001 nebo P002, jakož i transformátory a kondensátory bez obalu, přepravovány dopravními jednotkami vybavenými nepropustnou kovovou vanou o výšce nejméně 800 mm, obsahující dostatek inertního absorpčního materiálu k pohlcení nejméně 1,1 násobku objemu jakékoliv volné kapaliny. | |||||||||||||
| POZNÁMKA: Povolené obaly mohou překročit čistou hmotnost 400 kg (viz 4.1.3.3). | |||||||||||||
| Dodatečný požadavek: | |||||||||||||
| Musí být provedena vhodná opatření k zajištění těsnosti transformátorů a kondensátorů, aby se zabránilo jakémukoli úniku za normálních podmínek přepravy. | |||||||||||||
| P 907 | POKYN PRO BALENÍ | P 907 |
|---|---|---|
| Tento pokyn se vztahuje na předměty, jako jsou stroje, přístroje nebo zařízení UN 3363. Jsou-li předměty vyrobeny a zkonstruovány tak, že jsou nádoby obsahující nebezpečné věci přiměřeně chráněny, nevyžaduje se vnější obal. Jinak musí být nebezpečné věci v předmětech baleny do vnějších obalů vyrobených z vhodného materiálu a přiměřené pevnosti a konstrukce ve vztahu k vnitřnímu objemu obalu a jeho zamýšlenému použití a splňujících příslušné požadavky uvedené v 4.1.1.1. | ||
| Nádoby obsahující nebezpečné věci musí odpovídat všeobecným ustanovením v 4.1.1, s výjimkou toho, že se 4.1.1.3, 4.1.1.4, 4.1.1.12 a 4.1.1.14 nepoužijí. Pro nehořlavé, netoxické plyny musí být vnitřní láhev nebo nádoba, její obsah a stupeň plnění schváleny příslušným orgánem země, v níž je láhev nebo nádoba plněna. | ||
| Kromě toho musí být způsob, jímž jsou nádoby obsaženy v předmětu, takový, že za normálních podmínek přepravy je poškození nádob obsahujících nebezpečné věci nepravděpodobné; a že v případě poškození nádob obsahujících tuhé nebo kapalné nebezpečné věci není možný únik nebezpečných věcí z předmětu (k vyhovění tomuto požadavku je možno použít nepropustnou vnitřní vložku). Nádoby obsahující nebezpečné věci musí být instalovány, zajištěny nebo zafixovány tak, aby se zamezilo jejich prasknutí nebo netěsnosti, a aby byl pod kontrolou jejich pohyb uvnitř předmětu za normálních podmínek přepravy. Fixační materiál nesmí nebezpečně reagovat s obsahem nádob. Žádný únik obsahu nesmí podstatně zhoršit ochranné vlastnosti fixačního materiálu. | ||
| POZNÁMKA: Povolené obaly mohou překročit čistou hmotnost 400 kg (viz 4.1.3.3). | ||
| P 908 | POKYN PRO BALENÍ | P 908 | |
|---|---|---|---|
| Tento pokyn se použije pro poškozené nebo vadné lithium-iontové články a baterie a poškozené nebo vadné lithiové kovové články a baterie, včetně těch, které jsou obsaženy v zařízeních, UN čísel 3090, 3091, 3480 a 3481. | |||
| Dovoleny jsou následující obaly, pokud jsou splněna všeobecná ustanovení pro balení oddílů 4.1.1 a 4.1.3: | |||
| Pro články a baterie a zařízení obsahující články a baterie: | |||
| Sudy (1A2, 1B2, 1N2, 1H2, 1D, 1G) | |||
| Bedny (4A, 4B, 4N, 4C1, 4C2, 4D, 4F, 4G, 4H1, 4H2) | |||
| Kanystry (3A2, 3B2, 3H2) | |||
| Obaly musí vyhovovat parametrům obalové skupiny II. | |||
| 1. | Každý poškozený nebo vadný článek nebo baterie nebo zařízení obsahující takové články nebo baterie musí být jednotlivě zabaleny do vnitřního obalu a vloženy do vnějšího obalu. Vnitřní obal nebo vnější obal musí být těsné, aby se předešlo potenciálnímu úniku elektrolytu. | ||
| 2. | Každý vnitřní obal musí být obklopen nehořlavým a elektricky nevodivým materiálem, zajišťujícím dostatečnou tepelnou izolaci k jeho ochraně proti nebezpečnému vývoji tepla. | ||
| 3. | Těsně uzavřené obaly musí být vybaveny ventilačním zařízením, je-li potřebné. | ||
| 4. | Musí být učiněna vhodná opatření k tomu, aby se minimalizovaly účinky vibrací a nárazů a aby se předešlo pohybu článků nebo baterií uvnitř obalu, což by mohlo vésti k dalšímu poškození a nebezpečným podmínkách během přepravy. Ke splnění tohoto požadavku je možno použít také nehořlavý a elektricky nevodivý fixační materiál. | ||
| 5. | Nehořlavost musí být posouzena podle normy uznané v zemi, kde je obal konstruován nebo vyráběn. | ||
| Pro netěsnící články nebo baterie musí být do vnitřního nebo vnějšího obalu přidáno dostatečné množství inertního absorpčního materiálu, aby pohltilo jakýkoli únik elektrolytu. | |||
| Je-li čistá (netto) hmotnost jednoho článku nebo baterie větší než 30 kg, smí být do vnějšího obalu uložen(a) jen jeden článek nebo baterie. | |||
| Dodatečný požadavek: | |||
| Články nebo baterie musí být chráněny proti zkratu. | |||
| P 909 | POKYN PRO BALENÍ | P 909 | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Tento pokyn se použije pro UN čísla 3090, 3091, 3480 a 3481 přepravovaná k likvidaci nebo recyklaci, balená buď s nelithiovými bateriemi, nebo bez nich. | ||||||||||||||
| (1) | Články a baterie musí být baleny podle následujících ustanovení: | |||||||||||||
| (a) | Dovoleny jsou následující obaly, pokud jsou splněna všeobecná ustanovení pro balení oddílů 4.1.1 a 4.1.3: | |||||||||||||
| Sudy (1A2, 1B2, 1N2, 1H2, 1D, 1G); | ||||||||||||||
| Bedny (4A, 4B, 4N, 4C1, 4C2, 4D, 4F, 4G, 4H2); a | ||||||||||||||
| Kanystry (3A2, 3B2, 3H2). | ||||||||||||||
| (b) | Obaly musí vyhovovat parametrům obalové skupiny II. | |||||||||||||
| (c) | Kovové obaly musí být opatřeny elektricky nevodivým vložkovým materiálem (např. plastem), přiměřené pevnosti vzhledem k zamýšlenému použití. | |||||||||||||
| (2) | Avšak lithium-iontové články s watthodinovou zatížitelností nejvýše 20 Wh, lithium-iontové baterie s watthodinovou zatížitelností nejvýše 100 Wh, lithiové kovové články s obsahem lithia nejvýše 1 g a lithiové kovové baterie s celkovým obsahem lithia nejvýše 2 g smějí být baleny podle následujících ustanovení: | |||||||||||||
| (a) | Do pevných vnějších obalů až do 30 kg celkové (brutto) hmotnosti splňujících všeobecná ustanovení oddílů 4.1.1, kromě 4.1.1.3, a 4.1.3: | |||||||||||||
| (b) | Kovové obaly musí být opatřeny elektricky nevodivým vložkovým materiálem (např. plastem), přiměřené pevnosti vzhledem k zamýšlenému použití. | |||||||||||||
| (3) | Pro články nebo baterie obsažené v zařízeních smějí být používány pevné vnější obaly vyrobené z vhodného materiálu a přiměřené pevnosti a konstrukce vzhledem k vnitřnímu objemu obalu a jeho zamýšlenému použití. Obaly nemusí splňovat požadavky uvedené v 4.1.1.3. Zařízení smějí být podávána k přepravě bez obalu nebo na paletách, pokud je článkům nebo bateriím poskytována rovnocenná ochrana zařízeními, v nichž jsou obsažena. | |||||||||||||
| (4) | Kromě toho smějí být pro články nebo baterie s celkovou (brutto) hmotností nejméně 12 kg s pevným vnějším pláštěm odolným proti nárazu používány pevné vnější obaly vyrobené z vhodného materiálu a přiměřené pevnosti a konstrukce vzhledem k vnitřnímu objemu obalu a jeho zamýšlenému použití. Obaly nemusí splňovat požadavky uvedené v 4.1.1.3. | |||||||||||||
| POZNÁMKA: Povolené obaly v (3) a (4) mohou překročit čistou hmotnost 400 kg (viz 4.1.3.3). | ||||||||||||||
| Dodatečné požadavky: | ||||||||||||||
| 1. | Články a baterie musí být zkonstruovány nebo zabaleny tak, aby se zamezilo zkratům a nebezpečnému vývoji tepla. | |||||||||||||
| 2. | Ochrana proti zkratům a nebezpečnému vývoji tepla zahrnuje, avšak není omezena jen na: | |||||||||||||
| – | individuální ochranu svorek baterie, | |||||||||||||
| – | vnitřní obal k zamezení dotyku mezi články a bateriemi, | |||||||||||||
| – | baterie se zapuštěnými svorkami zkonstruovanými k ochraně proti zkratům, nebo | |||||||||||||
| – | použití elektricky nevodivého a nehořlavého fixačního materiálu k vyplnění prázdného prostoru mezi články nebo bateriemi v obalu. | |||||||||||||
| 3. | Články a baterie musí být zajištěny ve vnějším obalu, aby se zamezilo nadměrnému pohybu během přepravy (např. použitím nehořlavého a elektricky nevodivého fixačního materiálu nebo použitím pevně uzavřeného plastového pytle). | |||||||||||||
| P 910 | POKYN PRO BALENÍ | P 910 | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Tento pokyn se použije pro UN čísla 3090, 3091, 3480 a 3481 výrobních sérií sestávajících z nejvýše 100 článků nebo baterií a předvýrobních prototypů článků nebo baterií, jsou-li tyto prototypy přepravovány ke zkouškám. | ||||||||||||
| Dovoleny jsou následující obaly, pokud jsou splněna všeobecná ustanovení oddílů 4.1.1 a 4.1.3: | ||||||||||||
| (1) | Pro články a baterie, včetně těch, které jsou baleny se zařízením: | |||||||||||
| Sudy (1A2, 1B2, 1N2, 1H2, 1D, 1G); | ||||||||||||
| Bedny (4A, 4B, 4N, 4C1, 4C2, 4D, 4F, 4G, 4H1, 4H2); | ||||||||||||
| Kanystry (3A2, 3B2, 3H2). | ||||||||||||
| Obaly musí vyhovovat parametrům obalové skupiny II a musí splňovat následující požadavky: | ||||||||||||
| (a) | Baterie a články, včetně zařízení, různých velikostí, tvarů nebo hmotností musí být zabaleny do vnějšího obalu vyzkoušeného konstrukčního typu uvedeného výše, za podmínky, že celková hrubá (brutto) hmotnost kusu nepřekročí hrubou (brutto) hmotnost, pro kterou byl konstrukční typ vyzkoušen; | |||||||||||
| (b) | Každý článek nebo baterie musí být jednotlivě zabalen(a) do vnitřního obalu a vložen(a) do vnějšího obalu; | |||||||||||
| (c) | Každý vnitřní obal musí být úplně obklopen nehořlavým a elektricky nevodivým materiálem zajišťujícím dostatečnou tepelnou izolaci k ochraně proti nebezpečnému vyvíjení tepla; | |||||||||||
| (d) | Musí být učiněna vhodná opatření k minimalizaci účinků vibrací a nárazů a musí se zamezit pohybu článků nebo baterií uvnitř kusu, což by mohlo vést k jejich poškození a nebezpečné situaci během přepravy. Ke splnění tohoto požadavku je možno použít fixační materiál, který je nehořlavý a elektricky nevodivý; | |||||||||||
| (e) | Nehořlavost musí být posouzena podle normy uznávané v zemi, kde je obal zkonstruován nebo vyroben; | |||||||||||
| (f) | V případě článku nebo baterie o čisté (netto) hmotnosti větší než 30 kg smí vnější obal obsahovat pouze jeden článek nebo jednu baterii. | |||||||||||
| (2) | Pro články a baterie obsažené v zařízení: | |||||||||||
| Sudy (1A2, 1B2, 1N2, 1H2, 1D, 1G); | ||||||||||||
| Bedny (4A, 4B, 4N, 4C1, 4C2, 4D, 4F, 4G, 4H1, 4H2); | ||||||||||||
| Kanystry (3A2, 3B2, 3H2). | ||||||||||||
| Obaly musí vyhovovat parametrům obalové skupiny II a musí splňovat následující požadavky: | ||||||||||||
| (a) | Zařízení různých velikostí, tvarů nebo hmotností musí být zabalena do vnějšího obalu vyzkoušeného konstrukčního typu uvedeného výše, za podmínky, že celková hrubá (brutto) hmotnost kusu nepřekročí hrubou (brutto) hmotnost, pro kterou byl konstrukční typ vyzkoušen; | |||||||||||
| (b) | Zařízení musí být vyrobeno nebo zabaleno takovým způsobem, aby se zamezilo jeho náhodnému uvedení do provozu během přepravy; | |||||||||||
| (c) | Musí být učiněna vhodná opatření k minimalizaci účinků vibrací a nárazů a musí se zamezit pohybu zařízení uvnitř kusu, což by mohlo vést k jeho poškození a nebezpečné situaci během přepravy. Je-li ke splnění tohoto požadavku použit fixační materiál, musí být nehořlavý a elektricky nevodivý; a | |||||||||||
| (d) | Nehořlavost musí být posouzena podle normy uznávané v zemi, kde je obal zkonstruován nebo vyroben. | |||||||||||
| (3) | Zařízení nebo baterie smějí být přepravovány bez obalu za podmínek stanovených příslušným orgánem kteréhokoli smluvního státu RID, který smí také uznat schválení udělené příslušným orgánem země, která není smluvním státem RID, za podmínky, že toto schválení bylo uděleno v souladu s postupy platnými podle RID, ADR, ADN, IMDG Code nebo Technických pokynů ICAO. Dodatečné podmínky, které mohou být vzaty v úvahu ve schvalovacím procesu zahrnují, avšak nejsou omezeny jen na: | |||||||||||
| (a) | Zařízení nebo baterie musí být dostatečně pevné, aby vydržely nárazy a namáhání, k nimž dochází normálně během přepravy, včetně překládky mezi nákladními přepravními jednotkami a mezi nákladními přepravními jednotkami a sklady, jakož i sejmutí z palety pro následnou ruční nebo mechanickou manipulaci; a | |||||||||||
| (b) | Zařízení nebo baterie musí být upevněny v lůžkách nebo latěních nebo jiných manipulačních prostředcích takovým způsobem, aby se během normálních podmínek přepravy neuvolnily. | |||||||||||
| POZNÁMKA: Povolené obaly mohou překročit čistou hmotnost 400 kg (viz 4.1.3.3). | ||||||||||||
| Dodatečné požadavky | ||||||||||||
| Články a baterie musí být chráněny proti zkratu. | ||||||||||||
| Ochrana proti zkratu zahrnuje, není však omezena na: | ||||||||||||
| - | individuální ochranu svorek baterií, | |||||||||||
| - | vnitřní obal k zamezení kontaktu mezi články a bateriemi, | |||||||||||
| - | baterie se zapuštěnými svorkami zkonstruovanými k ochraně proti zkratům, nebo | |||||||||||
| - | použití nevodivého a nehořlavého fixačního materiálu k vyplnění prázdného prostoru mezi články nebo bateriemi v obalu. | |||||||||||
| P 911 | POKYN PRO BALENÍ | P 911 | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Tento pokyn se použije pro poškozené nebo vadné články a baterie UN čísel 3090, 3091, 3480 a 3481 náchylné k rychlému rozkladu, nebezpečné reakci, vyvolání ohně nebo nebezpečnému vyvíjení tepla nebo nebezpečnému uvolňování toxických, žíravých nebo hořlavých plynů nebo par za normálních podmínek přepravy. | ||||||||||||||
| Dovoleny jsou následující obaly, pokud jsou splněna všeobecná ustanovení oddílů 4.1.1 a 4.1.3: | ||||||||||||||
| Pro články a baterie a zařízení obsahující články a baterie: | ||||||||||||||
| Sudy (1A2, 1B2, 1N2, 1H2, 1D, 1G); | ||||||||||||||
| Bedny (4A, 4B, 4N, 4C1, 4C2, 4D, 4F, 4G, 4H1, 4H2); | ||||||||||||||
| Kanystry (3A2, 3B2, 3H2). | ||||||||||||||
| Obaly musí vyhovovat parametrům obalové skupiny I. | ||||||||||||||
| (1) | Obal musí být schopen splnit následující dodatečné provozní požadavky v případě rychlého rozkladu, nebezpečné reakce, vzniku ohně nebo nebezpečného vyvíjení tepla nebo nebezpečného uvolňování toxických, žíravých nebo hořlavých plynů nebo par článků nebo baterií: | |||||||||||||
| (a) | Vnější povrch celého kusu nesmí mít teplotu vyšší než 100 °C. Okamžitá nejvyšší teplota až do 200 °C je přijatelná; | |||||||||||||
| (b) | Vně kusu nesmí vzniknout oheň; | |||||||||||||
| (c) | Z kusu nesmí vylétnout ven žádné úlomky; | |||||||||||||
| (d) | Musí být zachována strukturální celistvost kusu; a | |||||||||||||
| (e) | Obaly musí mít systém regulace plynu (např. filtrační systém, systém cirkulace vzduchu, zásobník plynu, plynotěsný obal atd.), jak je to vhodné. | |||||||||||||
| (2) | Dodatečné provozní požadavky na obal musí být ověřeny zkouškou stanovenou příslušným orgánem kterékoli smluvní strany RID, který smí také uznat zkoušku stanovenou příslušným orgánem země, která není smluvní stranou RID, za podmínky, že tato zkouška byla stanovena v souladu s postupy platnými podle RID, ADR, ADN, IMDG Code nebo Technických pokynů ICAOa. | |||||||||||||
| Ověřovací zpráva musí být na požádání k dispozici. Jako minimální požadavek musí být v osvědčení (ověřovací zprávě) uvedeny tyto informace: název článku nebo baterie, číslo článku nebo baterie, hmotnost, typ, energetický obsah článků nebo baterií, identifikace obalu a údaje o zkoušce podle ověřovací metody stanovené příslušným orgánem. | ||||||||||||||
| (3) | Je-li suchý led nebo kapalný dusík použit jako chladicí prostředek, musí být splněny požadavky uvedené v 5.5.3. Vnitřní obal a vnější obal si musí zachovat svou neporušenost při teplotě použitého chladicího prostředku, jakož i při teplotách a tlacích, které by mohly být výsledkem ztráty chlazení. | |||||||||||||
| Dodatečný požadavek: | ||||||||||||||
| Články nebo baterie musí být chráněny proti zkratu. | ||||||||||||||
| P 911 | POKYN PRO BALENÍ | P 911 | |
|---|---|---|---|
| a Pokud je to relevantní, mohou být následující kritéria použita k posouzení provedení obalu: | |||
| (a) | Posouzení musí být provedeno v rámci systému řízení kvality (jak je popsán např. v odstavci 2.2.9.1.7 (e) umožňujícím zajistit dohledatelnost výsledků zkoušek, referenční údaje a použité charakterizační modely; | ||
| (b) | Seznam nebezpečí očekávaných v případě kritické teploty vznícení pro typ článku nebo baterie, v očekávaných podmínkách přepravy (např. použití vnitřního obalu, stav nabití (SOC), použití dostatečného nehořlavého, elektricky nevodivého a absorpčního fixačního materiálu atd.) musí být jasně identifikován a kvantifikován. K tomuto účelu může být použit referenční seznam možných nebezpečí pro lihiové články nebo baterie (rychlý rozklad, nebezpečná reakce, vznik ohně nebo nebezpečné vyvíjejí tepla nebo nebezpečné emise toxických, žíravých nebo hořlavých plynů nebo par). Kvantifikace těchto nebezpečí musí být založena na dostupné vědecké literatuře; | ||
| (c) | Zmírňující účinky obalu musí být identifikovány a charakterizovány na základě povahy poskytované ochrany a vlastností výrobního materiálu. Toto posouzení musí být doprovázeno seznamem technických charakteristik a schémat (Hustota /kg.m-3/, měrná tepelná kapacita /J.kg-1.K-1/, spalné teplo /kJ.kg-1/, tepelná vodivost /W.m-1.K- 1/, teplota tání a teplota hoření /K/, koeficient prostupu tepla vnějšího obalu /W.m-2.K-1/.....); | ||
| (d) | Zkouška a jakékoli podpůrné výpočty musí vyhodnotit výsledek kritické teploty vznícení článku nebo baterie uvnitř obalu za normálních podmínek přepravy; | ||
| (e) | V případě, že SOC článku nebo baterie není znám, musí být vyhodnocení provedeno s nejvyšším možným SOC odpovídajícím podmínkám použití článku nebo baterie; | ||
| (f) | Musí být popsány podmínky okolí, v němž může být obal používán a přepravován (včetně možných vlivů emisí plynu nebo kouře na životní prostředí, jako ventilace nebo jiné metody) vzhledem k systému regulace plynu obalu; | ||
| (g) | Zkoušky nebo modelové výpočty musí být založeny na nejpesimističtějším scénáři pro vyvolání kritické teploty vznícení a jejího šíření uvnitř článku nebo baterie; tento scénář zahrnuje nejhorší možné selhání za normálních podmínek přepravy, maximální vyvíjení tepla a ohně pro možné šíření reakce; | ||
| (h) | Tyto scénáře musí být vyhodnocovány po dostatečně dlouhou dobu, která dovolí, aby se objevily všechny možné důsledky (např. 24 hodin). | ||
| (i) | V případě více baterií a více položek zařízení obsahujících baterie, se zohlední dodatečné požadavky, jako je maximální počet baterií a položek zařízení, maximální celkový energetický obsah baterií a uspořádání uvnitř kusu, včetně oddělení a ochrany částí. | ||
| R 001 | POKYN PRO BALENÍ | R 001 | ||||||
|---|---|---|---|---|---|---|---|---|
| Dovoleny jsou následující obaly, pokud jsou splněna všeobecná ustanovení pro balení oddílů 4.1.1 a 4.1.3: | ||||||||
| Obaly z jemného plechu | Nejvyšší vnitřní objem/nejvyšší čistá (netto) hmotnost | |||||||
| Obalová skupina I | Obalová skupina II | Obalová skupina III | ||||||
| ocel, neodnímatelné víko (0A1) | Není dovoleno | 40 litrů/50 kg | 40 litrů/50 kg | |||||
| ocel, odnímatelné víko (0A2) a | Není dovoleno | 40 litrů/50 kg | 40 litrů/50 kg | |||||
| a Není dovoleno pro UN 1261 NITROMETHAN | ||||||||
| POZNÁMKA 1: | Tento pokyn se použije pro tuhé látky a kapaliny (za podmínky, že konstrukční typ byl vyzkoušen a příslušným způsobem označen). | |||||||
| POZNÁMKA 2: | V případě třídy 3, obalové skupiny II, mohou být tyto obaly použity jen pro látky bez vedlejšího nebezpečí a s tenzí par nejvýše 110 kPa při 50°C a pro slabě toxické pesticidy. | |||||||
- 4.1.4.2 Pokyny pro balení týkající se použití IBC
