POŽADAVKY NA KONSTRUKCI A ZKOUŠENÍ VELKÝCH NÁDOB PRO VOLNĚ LOŽENÉ LÁTKY (IBC)KAPITOLA 6.5

6.5.1 Obecné požadavky

6.5.1.1 Rozsah
1. 6.5.1.1.1 Požadavky této kapitoly se vztahují na IBC (jejichž používání je výslovně dovoleno pro přepravu určitých nebezpečných látek podle pokynů pro balení uvedených ve sloupci (8) tabulky A kapitoly 3.2. Přemístitelné cisterny, cisternové kontejnery, které odpovídají požadavkům kapitoly 6.7, nebo 6.8, se nepovažují za IBC. IBC, které splňují požadavky této kapitoly, se pro účely RID nepovažují za kontejnery.
2. 6.5.1.1.2 Požadavky na IBC v 6.5.3 jsou založeny na v současné době používaných IBC. S ohledem na vědecký a technický pokrok, nejsou námitky proti použití IBC s odlišnými specifikacemi od uvedených v 6.5.3 a 6.5.5, pokud jsou stejně účinné, přijatelné pro příslušný orgán a schopné úspěšně splnit požadavky popsané v 6.5.4 a 6.5.6. Jiné metody prohlídek a zkoušení než ty, které jsou popsány v RID, jsou přijatelné, pokud jsou rovnocenné a jsou uznány příslušným orgánem.
3. 6.5.1.1.3 Konstrukce, výstroj, zkoušení, značení a provoz IBC musí být uznány příslušným orgánem země, ve které byla IBC schválena.
4. POZNÁMKA: Strany provádějící prohlídky a zkoušky v jiných zemích, po uvedení IBC do provozu, nemusí být schváleny příslušným orgánem země, ve které byla IBC schválena, ale prohlídky a zkoušky se musí provádět v souladu s pravidly uvedenými ve schválení IBC.
1. 6.5.1.1.4 Výrobci a následní distributoři IBC musí poskytnout informace týkající se postupů, které je nutno dodržovat a popis typů a rozměrů uzávěrů (zahrnujíc v to požadovaná těsnění) a jakékoliv další komponenty potřebné k tomu, aby se zajistilo, že IBC, jak jsou podávány k přepravě, jsou schopné projít konstrukčními zkouškami předepsanými v této kapitole.

6.5.1.2 (Vyhrazeno)
6.5.1.3 (Vyhrazeno)

6.5.1.4 Kódovací systém pro značení IBC

6.5.1.4.1 Kód konstrukčního typu tvoří dvě arabské číslice, jak je uvedeno pod písmenem (a), následované velkým písmenem, jak je uvedeno pod písmenem (b), následované, pokud je to stanoveno v jednotlivých oddílech, arabskou číslicí označující kategorii IBC.

(a)

POŽADAVKY NA KONSTRUKCI A ZKOUŠENÍ VELKÝCH NÁDOB PRO VOLNĚ LOŽENÉ LÁTKY (IBC)
Typ	Pro tuhé látky, plněné nebo vyprazdňované		Pro kapaliny
	samospádem	pod tlakem vyšším než 10 kPa (0,1 baru)
Tuhý	11	21	31
Flexibilní	13

(b) Materiály:

POŽADAVKY NA KONSTRUKCI A ZKOUŠENÍ VELKÝCH NÁDOB PRO VOLNĚ LOŽENÉ LÁTKY (IBC)
A.		Ocel (všechny typy a povrchové úpravy)
B.		Hliník
C.		Přírodní dřevo
D.		Překližka
F.		Rekonstituované dřevo (dřevo vláknité a třískové materiály)
G.		Lepenka
H.		Plast
L.		Textilní tkaniny
M.		Papír, vícevrstvý
N.		Kov (mimo ocel a hliník)

6.5.1.4.2 Pro kompozitní IBC musí být použity v druhém pořadí kódu dvě velká písmena latinské abecedy. První udává materiál vnitřní nádoby IBC a druhé vnějšího pláště IBC.

6.5.1.4.3 Dále jsou uvedeny typy a kódy IBC:

POŽADAVKY NA KONSTRUKCI A ZKOUŠENÍ VELKÝCH NÁDOB PRO VOLNĚ LOŽENÉ LÁTKY (IBC)
Materiál		Kategorie	Kód	Pododdíl
Kov
A.	Ocel	pro tuhé látky, plněné a vyprazdňované samospádem	11A	6.5.5.1
		pro tuhé látky, plněné a vyprazdňované pod tlakem	21A
		pro kapaliny	31A
B.	Hliník	pro tuhé látky, plněné a vyprazdňované samospádem	11B
		pro tuhé látky, plněné a vyprazdňované pod tlakem	21B
		pro kapaliny	31B
N.	Ostatní kovy	pro tuhé látky, plněné a vyprazdňované samospádem	11N
		pro tuhé látky, plněné a vyprazdňované pod tlakem	21N
		pro kapaliny	31N
Flexibilní
H.	Plasty	tkané plasty bez povlaku nebo vložky	13H1	6.5.5.2
		tkané plasty s povlakem	13H2
		tkané plasty s vložkou	13H3
		tkané plasty s povlakem a s vložkou	13H4
		plastová fólie	13H5
L.	Textilní tkanina	bez povlaku nebo vložky	13L1
		s povlakem	13L2
		s vložkou	13L3
		s povlakem a s vložkou	13L4
M.	Papír	vícevrstvý	13M1	6.5.5.2
M.	Papír	vícevrstvý, vodovzdorný	13M2	6.5.5.2
H.	Tuhé plasty	pro tuhé látky, plněné a vyprazdňované samospádem, vybavené provozní výstrojí	11H1	6.5.5.3
		pro tuhé látky, plněné a vyprazdňované samospádem, samonosné	11H2
		pro tuhé látky, plněné a vyprazdňované pod tlakem, vybavené provozní výstrojí	21H1
		pro tuhé látky, plněné a vyprazdňované pod tlakem, samonosné	21H2
		pro kapaliny, vybavené provozní výstrojí	31H1
		pro kapaliny, samonosné	31H2
HZ.	Kompozitní s plastovou vnitřní nádobou ^a	pro tuhé látky, plněné a vyprazdňované samospádem, s nádobou z tuhého plastu pro tuhé látky, plněné a vyprazdňované samospádem, s nádobou z flexibilního plastu	11HZ1	6.5.5.4
			11HZ2
		pro tuhé látky, plněné a vyprazdňované pod tlakem, s nádobou z tuhého plastu	21HZ1
		pro tuhé látky, plněné a vyprazdňované pod tlakem, s nádobou z flexibilního plastu	21HZ2
		pro kapaliny, s nádobou z tuhého plastu	31HZ1
		pro kapaliny, s nádobou z flexibilního plastu	31HZ2
G.	Lepenka	pro tuhé látky, plněné a vyprazdňované samospádem	11G	6.5.5.5
Dřevo
C.	Přírodní dřevo	pro tuhé látky, plněné a vyprazdňované samospádem, s vnitřní vložkou	11C	6.5.5.6
D.	Překližka	pro tuhé látky, plněné a vyprazdňované samospádem, s vnitřní vložkou	11D
F.	Rekonstituované dřevo	pro tuhé látky, plněné a vyprazdňované samospádem, s vnitřní vložkou	11F

^a Tento kód musí být doplněn nahrazením písmena Z velkým písmenem podle odstavce 6.5.1.4.1 (b) označujícím použitý materiál pro vnější obal.

6.5.1.4.4 Písmeno „W“ může být uvedeno za kódem IBC. Písmeno „W“ označuje, že IBC, ačkoli je stejného typu uvedeného kódem, je vyrobena podle specifikace odlišné od specifikace uvedené v oddíle 6.5.5 a je považována za rovnocennou podle požadavků uvedených v 6.5.1.1.2.

6.5.2 Značení UN kódem

6.5.2.1 Základní značení

6.5.2.1.1 Každá IBC vyrobená a určená pro používání podle RID musí mít značky, které jsou trvalé, čitelné a umístěné tak, aby byly zřetelně viditelné. Písmena, číslice a symboly musí být nejméně 12 mm vysoké a musí uvádět:
(a) Symbol Spojených národů pro obaly ;
Tento symbol nesmí být použit pro jiné účely než pro osvědčení, že obal, FIBC, přemístitelná cisterna nebo MEGC splňuje příslušné požadavky kapitol 6.1, 6.2, 6.3, 6.5, 6.6, 6.7 nebo 6.11.
U kovových IBC, na kterých jsou značky vyraženy nebo vytlačeny, smí být použita místo symbolu písmena „UN“;
(b) Kód udávající typ IBC podle pododdílu 6.5.1.4;
(c) Velká písmena, která udávají obalovou skupinu, pro kterou je konstrukční typ schválen:
(i) X pro obalové skupiny I, II a III (IBC pouze pro tuhé látky);
(ii) Y pro obalové skupiny II a III;
(iii) Z pouze pro obalovou skupinu III;
(d) Měsíc a rok (vždy poslední dvě číslice) výroby;
(e) Stát povolující přidělení UN kódu; uvedený rozlišovací značkou používanou pro motorová vozidla v mezinárodní silniční dopravě¹;
(f) Jméno nebo značka výrobce nebo jiné označení IBC stanovené příslušným orgánem;
(g) Zkušební zatížení při zkoušce stohováním v kg. Číslicí „0“ musí být označena IBC, které nejsou konstruovány pro stohování;
(h) Nejvyšší dovolená celková (brutto) hmotnost v kg.
Shora předepsané základní značky musí být vyznačeny v pořadí pododstavců uvedených níže. Značky podle 6.5.2.2, jakož i každá další značka schválená příslušným orgánem, je nutno umístit tak, aby značky byly správně identifikovatelné.
Každá značka umístěná v souladu s (a) až (h) a 6.5.2.2 musí být jasně oddělena, např. lomítkem, nebo mezerou, tak aby byla snadno identifikovatelná.

6.5.2.1.2 IBC vyrobené z recyklovaného plastu, jak je definován v 1.2.1, musí být označeny „REC“. U tuhých IBC musí být tato značka umístěna v blízkosti značek předepsaných v 6.5.2.1.1. U vnitřní nádoby kompozitních IBC musí být tato značka umístěna v blízkosti značek předepsaných v 6.5.2.2.4.

6.5.2.1.3 Příklady označení pro různé typy IBC v souladu s odstavcem 6.5.2.1.1 písmeny (a) až (h) uvedenými výše:

POŽADAVKY NA KONSTRUKCI A ZKOUŠENÍ VELKÝCH NÁDOB PRO VOLNĚ LOŽENÉ LÁTKY (IBC)
	11A/Y/02 99 NL/Mulder 007/5500/1500	Kovové IBC z oceli pro přepravu tuhých látek, které se vyprazdňují např. samospádem pro obalové skupiny II a III, vyrobená v únoru 1999, schválená v Nizozemsku, vyrobená firmou Mulder podle konstrukčního typu, pro který příslušný orgán přidělil kód 007, použité zatížení při zkoušce stohováním v kg, nejvyšší celková (brutto) hmotnost v kg.
	13H3/Z/03 01 F/Meunier 1713/0/1500	Flexibilní IBC pro přepravu tuhých látek, vyprazdňované samospádem, vyrobená z plastové tkaniny s vložkou, neurčené pro stohování.
	31H1/Y/04 99 GB/9099/10800/1200	IBC z tuhého plastu pro přepravu kapalných látek s konstrukčním vybavením, uzpůsobeným ke stohování.
	31HA1/Y/05 01 D/Müller1683/10800/1200	Kompozitní IBC pro přepravu kapalin s vnitřní nádobou z tuhého plastu s vnějším pláštěm z oceli.
	11C/X/01 02 S/Aurigny9876/3000/910	IBC z přírodního dřeva pro přepravu tuhých látek s vnitřní vložkou, schválené pro tuhé látky obalové skupiny I, II a III.

6.5.2.1.4 Pokud IBC vyhovuje jednomu nebo více než jednomu zkoušenému konstrukčnímu typu IBC, včetně jednoho nebo více než jednoho zkoušeného konstrukčního typu obalu nebo velkého obalu, může být IBC opatřena více než jednou značkou označující splněné příslušné požadavky na zkoušku funkční způsobilosti. Pokud se na IBC objevuje více než jedna značka, musí se značky nacházet v těsné vzájemné blízkosti a každá značka musí být uvedena v celém rozsahu.

6.5.2.2 Doplňkové značky

6.5.2.2.1 Každá IBC musí mít značky požadované v pododdíle 6.5.2.1 a kromě toho následující informace, které mohou být uvedeny na korozi odolném štítku trvale připevněném na místě snadno dostupném pro kontrolu.

POŽADAVKY NA KONSTRUKCI A ZKOUŠENÍ VELKÝCH NÁDOB PRO VOLNĚ LOŽENÉ LÁTKY (IBC)
Doplňkové značky	Kategorie IBC
Doplňkové značky	Kovové	tuhé plastové	Kompozitní	Lepenkové	Dřevěné
Vnitřní objem v litrech ^a při 20°C	X	X	X
Vlastní hmotnost v kg ^a	X	X	X	X	X
Zkušební tlak v kPa nebo barech ^a, pokud se na něj vztahuje		X	X
Nejvýše přípustný plnící/vyprazdňovací tlak v kPa nebo barech ^a, pokud se na něj vztahuje	X	X	X
Materiál tělesa a jeho minimální tloušťka v mm	X
Datum poslední zkoušky těsnosti, pokud se na ně vztahuje (měsíc a rok)	X	X	X
Datum poslední prohlídky (měsíc a rok)	X	X	X
Číslo výrobní série	X

^(a) Používaná měrná jednotka musí být uvedena.

6.5.2.2.2 Maximální povolené stohovací zatížení musí být uvedeno na značce podle vyobrazení na obrázku 6.5.2.2.2.1 nebo na obrázku 6.5.2.2.2.2 Značka musí být trvanlivá a dobře viditelná.

POŽADAVKY NA KONSTRUKCI A ZKOUŠENÍ VELKÝCH NÁDOB PRO VOLNĚ LOŽENÉ LÁTKY (IBC)

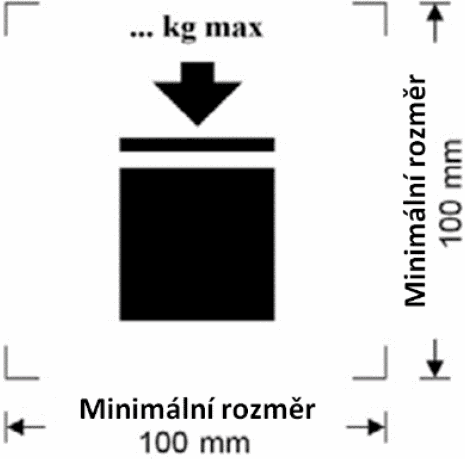

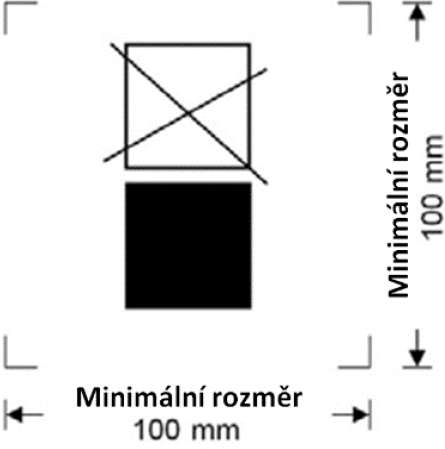

Obrázek 6.5.2.2.2.1 Obrázek 6.5.2.2.2.2
IBC, které je možné stohovat IBC, které není možné stohovat

Minimální rozměry musí být 100 mm × 100 mm. Výška písmen a číslic udávajících hmotnost musí být nejméně 12 mm. Plocha uvnitř tiskových značek označených rozměrovými šipkami musí být čtvercová. Tam, kde rozměry nejsou uvedeny, musí být všechny vlastnosti v přibližném poměru k vlastnostem na obrázku. Hmotnost vyznačená nad značkou nesmí překročit zatížení působící při konstrukční typové zkoušce (viz 6.5.6.6.4) děleno 1,8.

6.5.2.2.3 Kromě značek uvedených v pododdíle 6.5.2.1 mohou mít flexibilní IBC piktogram označující doporučené zdvihací metody.
6.5.2.2.4 Vnitřní nádoby konstrukčního typu kompozitních IBC, musí být označeny použitím značek, jak je určeno v 6.5.2.1.1 (b), (c), (d), kde datum označuje výrobu vnitřní plastové nádoby, (e) a (f). Nesmí být použit UN kód obalu. Značky musí být použity v pořadí, které je v 6.5.2.1.1. Musí být trvanlivé, čitelné a umístěné na takovém místě, aby byly snadno přístupné pro kontrolu po namontování vnitřní nádoby do vnějšího obalu. Pokud značky na vnitřní nádobě nejsou snadno přístupné pro kontrolu z důvodu konstrukce vnějšího obalu, musí být na vnější obal umístěn duplikát požadovaných značek na vnitřní nádobě, před kterým je uvedeno „Vnitřní nádoba“. Tento duplikát musí být odolný, čitelný a umístěn na takovém místě, aby byl snadno přístupný pro kontrolu.
Datum výroby plastové vnitřní nádoby může být alternativně označeno na vnitřní nádobě sousedící se zbytkovými značkami. V takovém případě lze upustit od data ve zbytku značky. Příklad vhodné metody značení:
POZNÁMKA 1: Jsou přijatelné i další metody, které poskytují minimální požadované informace trvanlivým, viditelným a čitelným způsobem.
POZNÁMKA 2: Datum výroby vnitřní nádoby může být odlišné od vyznačeného data výroby (viz 6.5.2.1), opravy (viz 6.5.4.5.3) nebo repase (viz 6.5.2.4) kompozitních IBC.

6.5.2.2.5 Pokud jsou kompozitní IBC konstruovány takovým způsobem, že vnější plášť je určen k sejmutí při přepravě prázdných IBC (takové jako zpětná přeprava IBC pro opětovné použití původním odesilatelem), každá z odnímatelných částí musí být označena měsícem a rokem výroby a jménem nebo symbolem výrobce a dalšími identifikačními údaji IBC stanovenými příslušným orgánem (odstavec 6.5.2.1.1(f)).

6.5.2.3 Shodnost s konstrukčním typem
Značka UN kódu na IBC potvrzuje, že IBC odpovídá s úspěchem odzkoušenému konstrukčnímu typu a že požadavky uvedené v osvědčení byly splněny.

6.5.2.4 Značení rekonstruovaných kompozitních IBC (31HZ1)
Značky stanovené v 6.5.2.1.1 a v 6.5.2.2 musí být odstraněny z původní IBC nebo být trvale neviditelné a musí být použity nové značky pro rekonstruované IBC v souladu s RID.

6.5.3 Požadavky na konstrukci
1. 6.5.3.1 Obecné požadavky
  1. 6.5.3.1.1 IBC musí být odolné, nebo vhodným způsobem chráněny proti degradaci, způsobované okolním prostředím.
  2. 6.5.3.1.2 IBC musí být vyrobeny a uzavřeny tak, aby nemohlo dojít k úniku obsahu při normálních podmínkách přepravy, včetně účinku vibrací nebo změn teploty, vlhkosti nebo tlaku.
  3. 6.5.3.1.3 IBC a jejich uzávěry musí být zhotoveny z materiálů, snášenlivých s obsahem nebo být zevnitř chráněny, aby nenastalo nebezpečí:
    (a) že budou napadeny obsahem takovým způsobem, který by jejich použití učinil rizikovým;
    (b) že dojde k reakci nebo rozkladu obsahu, popř. k vytvoření zdraví škodlivých nebo nebezpečných sloučenin, působením obsahu na materiály IBC.
  1. 6.5.3.1.4 Byla-li použita těsnění, musí být z materiálu, který nemůže být obsahem IBC napaden.
  2. 6.5.3.1.5 Veškerá provozní výstroj musí být umístěna nebo chráněna tak, aby riziko úniku obsahu z důvodu jejího poškození při manipulaci a přepravě bylo minimalizováno.
  3. 6.5.3.1.6 IBC, jejich příslušenství, provozní výstroj a konstrukční výstroj musí být uzpůsobeny tak, aby odolávaly vnitřnímu přetlaku obsahu bez jeho ztráty a normálnímu namáhání při manipulaci a přepravě. IBC určené ke stohování musí být pro tento účel konstrukčně přizpůsobeny. Zvedací a bezpečnostní prvky IBC musí být dostatečně pevné, aby odolaly normálním podmínkám manipulace a přepravy bez podstatné deformace nebo poškození; musí být umístěny tak, aby v žádné části IBC nevznikalo nadměrné namáhání.
  4. 6.5.3.1.7 Je-li IBC tvořena tělesem nádoby uvnitř rámu, musí být konstruována tak, aby:
    (a) se těleso nádoby netřelo či nedřelo o rám, které by způsobovalo poškození tělesa nádoby;
    (b) těleso nádoby zůstávalo stále zajištěno v rámu;
    (c) části výstroje byly fixovány tak, aby nemohly být poškozeny, jestliže spojení mezi tělesem nádoby a rámem umožňuje rozpínání nebo vzájemný pohyb.
  1. 6.5.3.1.8 Je-li použit spodní vypouštěcí ventil, musí být zabezpečen v uzavřené poloze a celý vyprazdňovací systém musí být vhodným způsobem chráněn proti poškození. Ventily s pákovými uzávěry musí být chráněny proti náhodnému otevření, přičemž musí být poloha otevřeno - zavřeno lehce zjistitelná. U IBC obsahujících kapalné látky musí být též dodatkové zařízení k utěsnění výpustního otvoru, např. slepá příruba nebo stejně účinné zařízení.

6.5.4 Prohlídky, zkoušky a certifikace
1. 6.5.4.1 Zajišťování kvality: IBC musí být vyrobeny, rekonstruovány nebo opraveny a odzkoušeny podle systému zajišťování kvality uznaného příslušným orgánem, aby bylo zajištěno, že každá IBC splňuje požadavky této kapitoly.
2. POZNÁMKA: ISO 16106:2020 „Přepravní obaly pro nebezpečné věci – Obaly pro nebezpečné věci, velké nádoby pro volně ložené látky (IBC) a velké obaly – Návody pro používání ISO 9001“ poskytuje dostatečný návod pro postupy, které je možno používat.
1. 6.5.4.2 Zkušební požadavky: IBC musí být podrobeny zkouškám konstrukčního typu a prvním a periodickým prohlídkám a zkouškám podle pododdílu 6.5.4.4, pokud se na ně vztahují.
2. 6.5.4.3 Certifikace: Ke každému konstrukčnímu typu IBC musí být vydán atest s povolením označování sériových výrobků UN kódem (jak je uvedeno v oddíle 6.5.2.) prokazujícím, že konstrukční typ, včetně výstroje, splňuje zkušební požadavky.
3. 6.5.4.4 Prohlídka a zkouška
4. POZNÁMKA: Viz též pododdíl 6.5.4.5, pro prohlídky a zkoušky na opravených IBC.
