OZNAČOVÁNÍ A OPATŘOVÁNÍ VELKÝMI BEZPEČNOSTNÍMI ZNAČKAMIKapitola 5.3

  • POZNÁMKA 1: K opatření kontejnerů, kontejnerů pro volně ložené látky, MEGC, cisternových kontejnerů a přemístitelných cisteren označením a velkými bezpečnostními značkami pro přepravu v přepravním řetězci zahrnujícím námořní přepravu viz též odstavec 1.1.4.2.1.
  • POZNÁMKA 2: V souladu se systémem GHS smí být výstražný symbol GHS, který není vyžadován dohodou RID uveden pouze jako součást úplného označení GHS a ne samostatně (viz GHS 1.4.10.4.4).
    1. 5.3.1 Označování velkými bezpečnostními značkami
      1. 5.3.1.1 Všeobecná ustanovení
        1. 5.3.1.1.1 Pokud to vyžadují ustanovení tohoto oddílu, musí být velké bezpečnostní značky umístěny na vnější povrch kontejnerů, kontejnerů pro volně ložené látky, MEGC, cisternových kontejnerů, přemístitelných cisteren a vozů. Velké bezpečnostní značky musí odpovídat bezpečnostním značkám požadovaným ve sloupci (5) a popřípadě sloupci (6) tabulky A kapitoly 3.2 pro nebezpečné věci obsažené v kontejneru, kontejneru pro volně ložené látky, MEGC, cisternovém kontejneru, přemístitelné cisterně nebo voze a současně odpovídat specifikacím uvedeným v pododdíle 5.3.1.7. Velké bezpečnostní značky (Placards) musí být umístěny na podkladu v kontrastní barvě, nebo musí být ohraničeny buď vytečkovanou, nebo plnou čarou. Velké bezpečnostní značky musí být odolné proti povětrnostním podmínkám a musí zaručovat trvanlivé označení po celou dobu přepravy.
        2. POZNÁMKA: Pro bezpečnostní značky pro posun podle vzoru č. 13 a 15, viz oddíl 5.3.4.
        1. 5.3.1.1.2 Pro třídu 1 nesmí být na velkých bezpečnostních značkách uvedeny skupiny snášenlivosti, pokud vůz nebo kontejner přepravuje látky nebo předměty spadající do dvou nebo více skupin snášenlivosti. Vozy nebo kontejnery přepravující látky nebo předměty různých podtříd musí být označeny pouze velkými bezpečnostními značkami odpovídajícími vzoru nejnebezpečnější podtřídy v tomto pořadí:

          1.1 (nejnebezpečnější), 1.5, 1.2, 1.3, 1.6, 1.4 (nejméně nebezpečné).

          Jsou-li látky klasifikačního kódu 1.5 D přepravovány s látkami nebo předměty podtřídy 1.2, musí být vůz nebo kontejner označeny velkou bezpečnostní značkou pro podtřídu 1.1.

          Velké bezpečnostní značky se nevyžadují pro přepravu výbušných látek a předmětů podtřídy 1.4, skupiny snášenlivosti S.

          Vozy nebo velké kontejnery s kusy, které jsou přepravovány jako vojenské zásilky ve smyslu oddílu 1.5.2 a které podle odstavce 5.2.2.1.8 nejsou opatřeny bezpečnostními značkami, musí být v případě vozů po obou podélných stranách a v případě velkých kontejnerů na všech čtyřech stranách opatřeny velkými bezpečnostními značkami uvedenými v kapitole 3.2 tabulce A sloupci (5).

        1. 5.3.1.1.3 Pro třídu 7 musí velká bezpečnostní značka pro hlavní nebezpečí odpovídat vzoru č. 7D popsanému v odstavci 5.3.1.7.2. Tato velká bezpečnostní značka se nevyžaduje pro vozy nebo kontejnery přepravující vyjmuté kusy.

          Pokud je pro třídu 7 předepsáno umístění jak bezpečnostních značek, tak také velkých bezpečnostních značek na vozy, kontejnery, MEGC, cisternové kontejnery nebo přemístitelné cisterny, mohou být označeny zvětšenou bezpečnostní značkou odpovídající požadované bezpečnostní značce podle vzoru č. 7A, 7B nebo 7C namísto velké bezpečnostní značky podle vzoru č. 7D, aby se splnily oba účely. V tomto případě nesmí být rozměry menší než 250 × 250 mm.

        1. 5.3.1.1.4 Pro třídu 9 musí velká bezpečnostní značka odpovídat vzoru bezpečnostní značky č. 9, jak je uvedeno v pododdílu 5.2.2.2.2; bezpečnostní značka podle vzoru č. 9A nesmí být použita pro účely označování velkými bezpečnostními značkami.
        2. 5.3.1.1.5 Kontejnery, MEGC, cisternové kontejnery, přemístitelné cisterny nebo vozy, které přepravují věci více tříd, nemusí být opatřeny velkou bezpečnostní značkou pro vedlejší nebezpečí, jestliže nebezpečí označené touto velkou bezpečnostní značkou je již uvedeno velkou bezpečnostní značkou pro hlavní nebo vedlejší nebezpečí.
        3. 5.3.1.1.6 Velké bezpečnostní značky, které se nevztahují na přepravované nebezpečné věci nebo jejich zbytky, musí být odstraněny nebo zakryty.
        4. 5.3.1.1.7 Pokud jsou velké bezpečnostní značky umísťovány na sklopných tabulích, musí být tyto sklopné tabule tak konstruovány a zajištěny, aby bylo vyloučeno jakékoliv překlopení nebo uvolnění z držáků během přepravy (zvláště z důvodů nárazů nebo nepředvídatelných činností).
      1. 5.3.1.2 Umístění velkých bezpečnostních značek na kontejnery, kontejnery pro volně ložené látky, MEGC, cisternové kontejnery a přemístitelné cisterny

        Velké bezpečnostní značky se umísťují na obě podélné strany a na každý konec kontejneru, kontejneru pro volně ložené látky, MEGC, cisternového kontejneru nebo přemístitelné cisterny a na dvou protilehlých stranách v případě flexibilního kontejneru pro volně ložené látky.

        Vícekomorový cisternový kontejner nebo vícekomorová přemístitelná cisterna, kterými se přepravují dvě nebo více nebezpečných látek, musí být opatřeny příslušnými velkými bezpečnostními značkami na obou bočních stranách příslušných komor a na obou koncích velkou bezpečnostní značkou každého vzoru, jímž jsou opatřeny jednotlivé komory na bocích. V případě, že všechny komory musí být označeny stejnými velkými bezpečnostními značkami, tyto velké bezpečnostní značky mohou být umístěny pouze jednou po obou stranách a na obou koncích cisternového kontejneru nebo přemístitelné cisterny.

      1. 5.3.1.3 Umístění velkých bezpečnostních značek na vozy přepravující kontejnery, kontejnery pro volně ložené látky, MEGC, cisternové kontejnery a přemístitelné cisterny
      2. POZNÁMKA: Pro umísťování velkých bezpečnostních značek (Placards) na nosné vozy, které jsou používány pro systém kombinované přepravy silničních vozidel, viz 1.1.4.4.

        3. Pokud velké bezpečnostní značky umístěné na velkých kontejnerech, kontejnerech pro volně ložené látky, MEGC, cisternových kontejnerech nebo přemístitelných cisternách nejsou umístěny viditelně vně vozu, musí být ty samé velké bezpečnostní značky umístěny rovněž po obou podélných stranách vozu. V ostatních případech nemusí být velká bezpečnostní značka na vůz umístěna.

      1. 5.3.1.4 Umístění velkých bezpečnostních značek na vozy pro přepravu volně ložených látek, na cisternové vozy, bateriové vozy a vozy se snímatelnými cisternami

        Velké bezpečnostní značky musí být umístěny na obou bočních stranách.

        Pokud má cisternový vůz nebo snímatelná cisterna přepravovaná na voze více komor, v nichž se přepravují dvě nebo více nebezpečných věcí, umístí se odpovídající velké bezpečnostní značky na obou podélných stranách ve výšce příslušných komor. Pokud by měly být na všech komorách umístěny tytéž velké bezpečnostní značky, musí být tyto velké bezpečnostní značky umístěny na obou podélných stranách pouze jednou.

        Pokud je požadováno více než jedna velká bezpečnostní značka na jednu a tutéž komoru, musí být tyto velké bezpečnostní značky umístěny bezprostředně vedle sebe.

      1. 5.3.1.5 Umístění velkých bezpečnostních značek na vozy přepravující pouze kusy

        Velké bezpečnostní značky je třeba umístit po obou podélných stranách.

      1. 5.3.1.6 Umístění velkých bezpečnostních značek na prázdné cisternové vozy, bateriové vozy, MEGC, cisternové kontejnery, přemístitelné cisterny a prázdné vozy a kontejnery pro přepravu volně ložených látek
        1. 5.3.1.6.1 Cisternové vozy, vozy se snímatelnými cisternami, bateriové vozy, MEGC, cisternové kontejnery a přemístitelné cisterny, prázdné nevyčištěné a neodplyněné, jakož i prázdné a nevyčištěné vozy a kontejnery pro přepravu volně ložených látek, musí být označeny velkými bezpečnostními značkami vyžadovanými pro předchozí náklad.

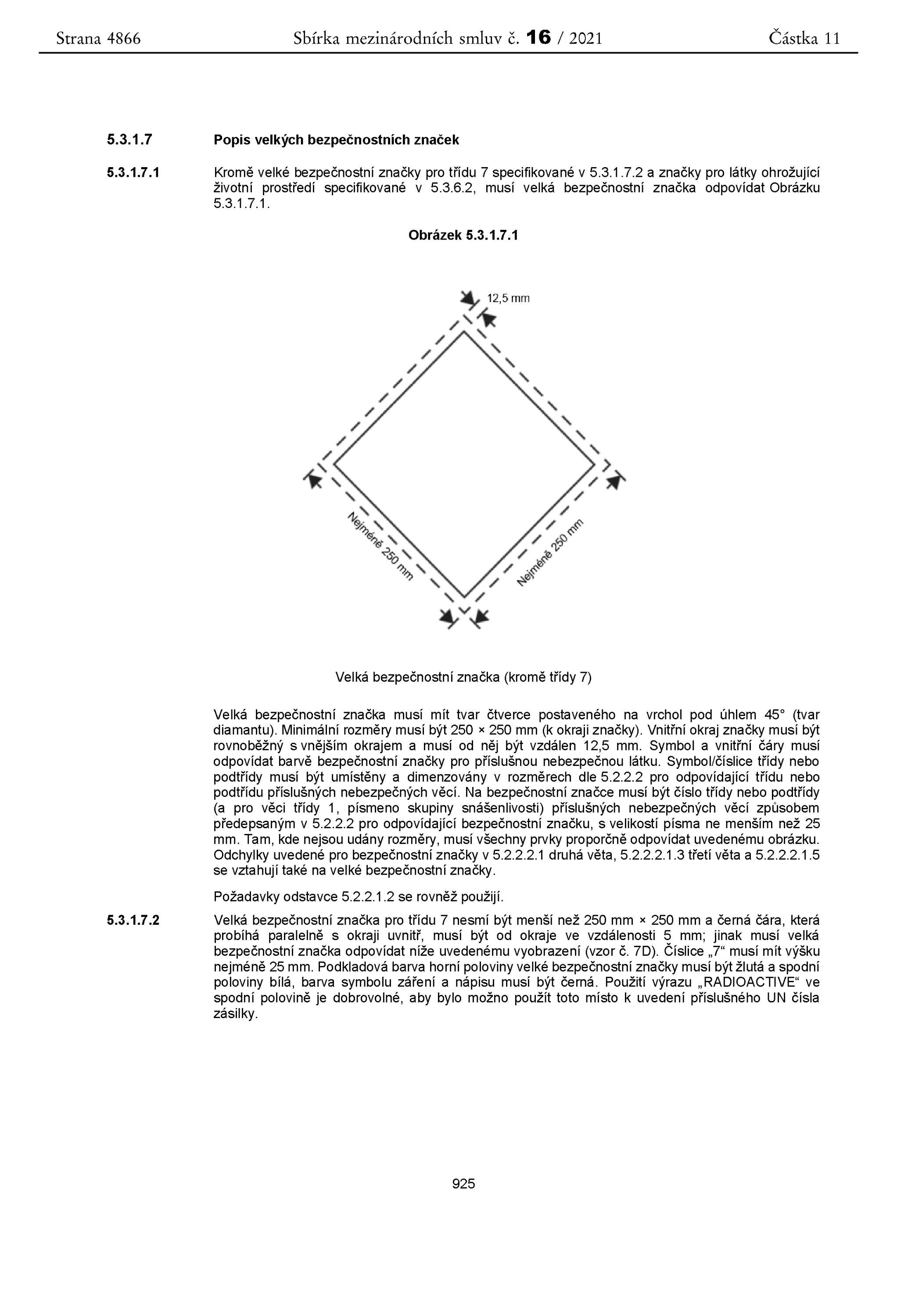

      1. 5.3.1.7 Popis velkých bezpečnostních značek
        1. 5.3.1.7.1 Kromě velké bezpečnostní značky pro třídu 7 specifikované v 5.3.1.7.2 a značky pro látky ohrožující životní prostředí specifikované v 5.3.6.2, musí velká bezpečnostní značka odpovídat Obrázku 5.3.1.7.1.

          Obrázek 5.3.1.7.1

          OZNAČOVÁNÍ A OPATŘOVÁNÍ VELKÝMI BEZPEČNOSTNÍMI ZNAČKAMI Obrázek 5.3.1.7.1
          Obrázek
          Velká bezpečnostní značka (kromě třídy 7)

          Velká bezpečnostní značka musí mít tvar čtverce postaveného na vrchol pod úhlem 45° (tvar diamantu). Minimální rozměry musí být 250 × 250 mm (k okraji značky). Vnitřní okraj značky musí být rovnoběžný s vnějším okrajem a musí od něj být vzdálen 12,5 mm. Symbol a vnitřní čáry musí odpovídat barvě bezpečnostní značky pro příslušnou nebezpečnou látku. Symbol/číslice třídy nebo podtřídy musí být umístěny a dimenzovány v rozměrech dle 5.2.2.2 pro odpovídající třídu nebo podtřídu příslušných nebezpečných věcí. Na bezpečnostní značce musí být číslo třídy nebo podtřídy (a pro věci třídy 1, písmeno skupiny snášenlivosti) příslušných nebezpečných věcí způsobem předepsaným v 5.2.2.2 pro odpovídající bezpečnostní značku, s velikostí písma ne menším než 25 mm. Tam, kde nejsou udány rozměry, musí všechny prvky proporčně odpovídat uvedenému obrázku. Odchylky uvedené pro bezpečnostní značky v 5.2.2.2.1 druhá věta, 5.2.2.2.1.3 třetí věta a 5.2.2.2.1.5 se vztahují také na velké bezpečnostní značky.

          Požadavky odstavce 5.2.2.1.2 se rovněž použijí.

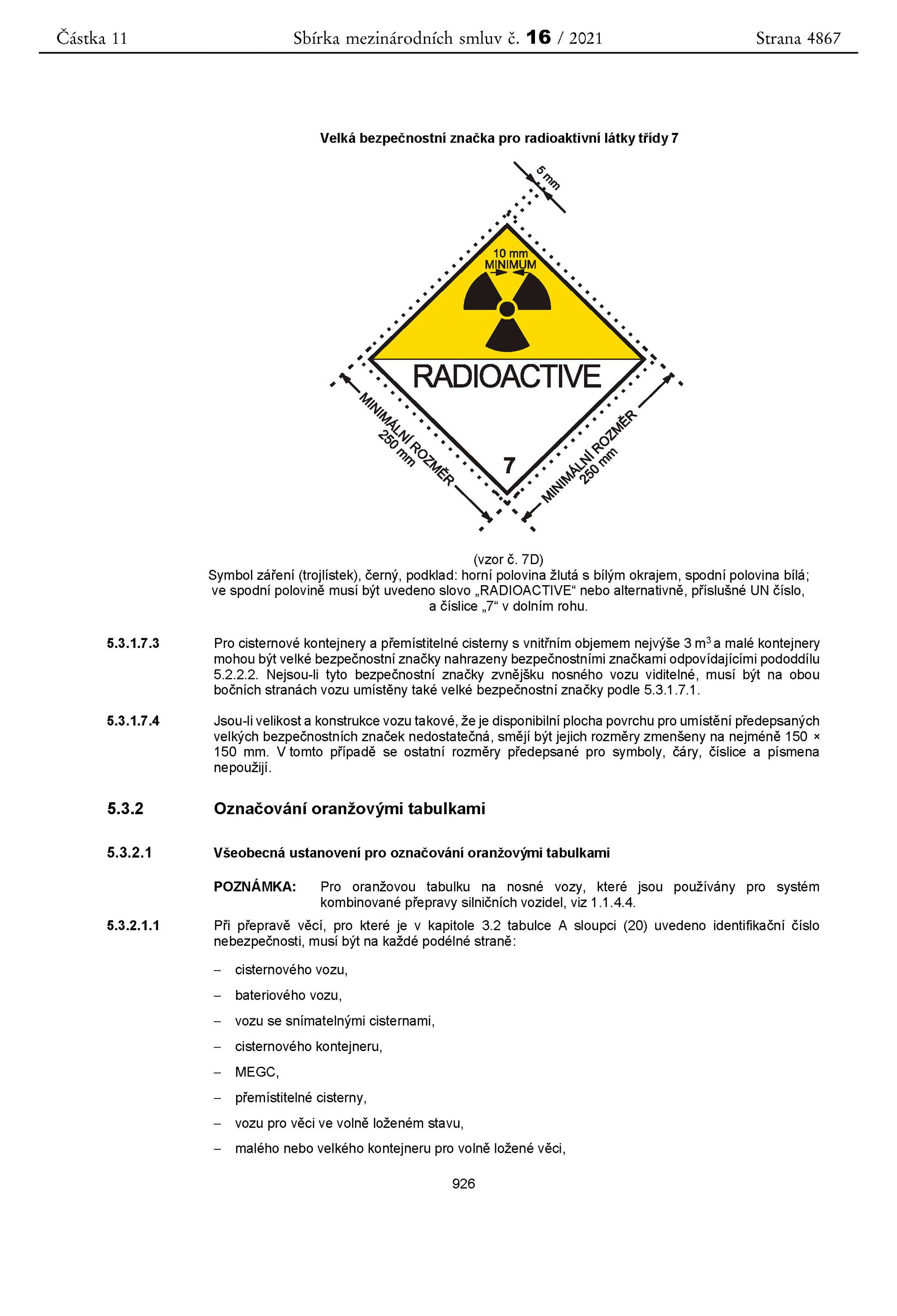

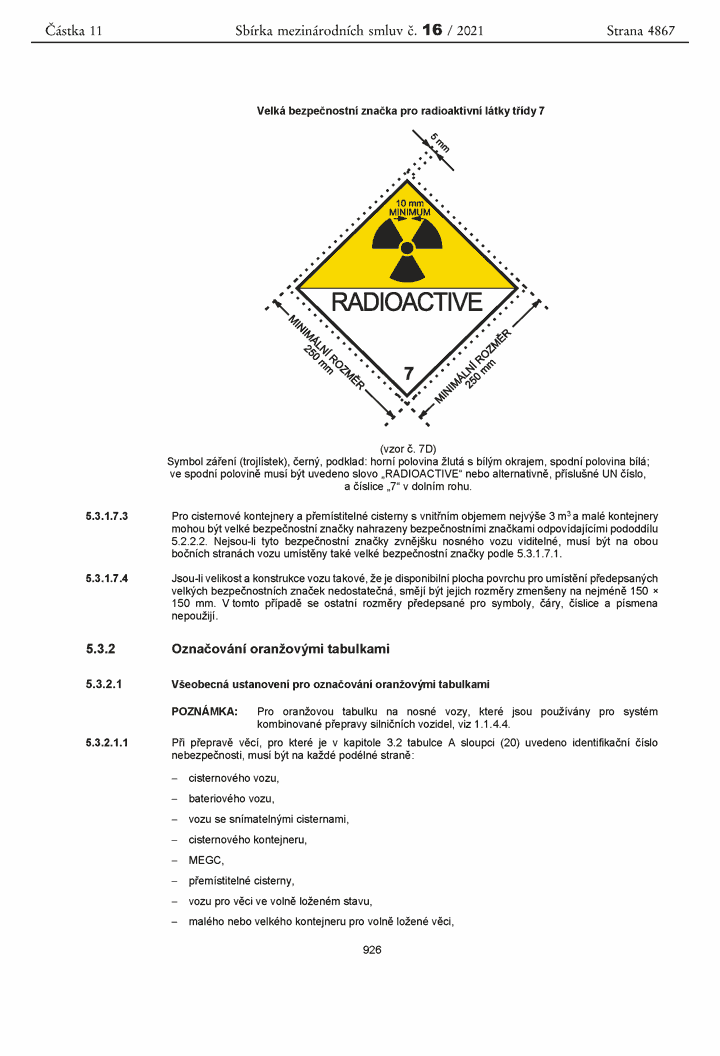

        1. 5.3.1.7.2 Velká bezpečnostní značka pro třídu 7 nesmí být menší než 250 mm × 250 mm a černá čára, která probíhá paralelně s okraji uvnitř, musí být od okraje ve vzdálenosti 5 mm; jinak musí velká bezpečnostní značka odpovídat níže uvedenému vyobrazení (vzor č. 7D). Číslice „7“ musí mít výšku nejméně 25 mm. Podkladová barva horní poloviny velké bezpečnostní značky musí být žlutá a spodní poloviny bílá, barva symbolu záření a nápisu musí být černá. Použití výrazu „RADIOACTIVE“ ve spodní polovině je dobrovolné, aby bylo možno použít toto místo k uvedení příslušného UN čísla zásilky.

          Velká bezpečnostní značka pro radioaktivní látky třídy 7

          OZNAČOVÁNÍ A OPATŘOVÁNÍ VELKÝMI BEZPEČNOSTNÍMI ZNAČKAMI Obrázek 5.3.1.7.1 Velká bezpečnostní značka pro radioaktivní látky třídy 7
          Obrázek
          (vzor č. 7D)
          Symbol záření (trojlístek), černý, podklad: horní polovina žlutá s bílým okrajem, spodní polovina bílá;
          ve spodní polovině musí být uvedeno slovo „RADIOACTIVE“ nebo alternativně, příslušné UN číslo,
          a číslice „7“ v dolním rohu.
        1. 5.3.1.7.3 Pro cisternové kontejnery a přemístitelné cisterny s vnitřním objemem nejvýše 3 m3 a malé kontejnery mohou být velké bezpečnostní značky nahrazeny bezpečnostními značkami odpovídajícími pododdílu 5.2.2.2. Nejsou-li tyto bezpečnostní značky zvnějšku nosného vozu viditelné, musí být na obou bočních stranách vozu umístěny také velké bezpečnostní značky podle 5.3.1.7.1.
        2. 5.3.1.7.4 Jsou-li velikost a konstrukce vozu takové, že je disponibilní plocha povrchu pro umístění předepsaných velkých bezpečnostních značek nedostatečná, smějí být jejich rozměry zmenšeny na nejméně 150 × 150 mm. V tomto případě se ostatní rozměry předepsané pro symboly, čáry, číslice a písmena nepoužijí.
    1. 5.3.2 Označování oranžovými tabulkami
      1. 5.3.2.1 Všeobecná ustanovení pro označování oranžovými tabulkami
      2. POZNÁMKA: Pro oranžovou tabulku na nosné vozy, které jsou používány pro systém kombinované přepravy silničních vozidel, viz 1.1.4.4.
        1. 5.3.2.1.1 Při přepravě věcí, pro které je v kapitole 3.2 tabulce A sloupci (20) uvedeno identifikační číslo nebezpečnosti, musí být na každé podélné straně:
          1. – cisternového vozu,
          2. – bateriového vozu,
          3. – vozu se snímatelnými cisternami,
          4. – cisternového kontejneru,
          5. – MEGC,
          6. – přemístitelné cisterny,
          7. – vozu pro věci ve volně loženém stavu,
          8. – malého nebo velkého kontejneru pro volně ložené věci,
          9. – vozu nebo kontejneru přepravujícího balené radioaktivní látky označené jedním UN číslem, které se musí přepravovat za výlučného použití, v němž se zároveň nepřepravují žádné další nebezpečné věci,

            umístěna oranžová tabulka podle 5.3.2.2.1 tak, aby byla dobře viditelná.

            Tato tabulka musí být umístěna také na obou podélných stranách nákladní dopravní jednotky, v níž jsou zabudovány lithiové baterie (UN 3536):

            Tato tabulka smí být umístěná také na každé podélné straně vozu, který obsahuje ucelenou zásilku kusů s jednou a toutéž látkou nebo předmětem.

        1. 5.3.2.1.2 Na každé oranžové tabulce musí být uvedeno identifikační číslo nebezpečnosti a UN číslo podle odstavce 5.3.2.2.2, které je v kapitole 3.2 tabulce A uvedeno ve sloupci (20), resp. sloupci (1) pro každou přepravovanou látku.

          Je-li v cisternovém voze, bateriovém voze, voze se snímatelnými cisternami, cisternovém kontejneru, MEGC nebo přemístitelné cisterně přepravováno více různých nebezpečných věcí v oddělených cisternách nebo oddílech cisteren, tak musí odesilatel podle odstavce 5.3.2.1.1 umístit předepsané oranžové tabulky s náležitými čísly po obou stranách každé cisterny nebo oddílu cisterny paralelně k podélné ose vozu, cisternového kontejneru nebo přemístitelné cisterny takovým způsobem, že je zřetelně viditelné.

        1. 5.3.2.1.3 (Vyhrazeno)
        2. 5.3.2.1.4 (Vyhrazeno)
        3. 5.3.2.1.5 Pokud oranžové tabulky předepsané v 5.3.2.1.1, umístěné na kontejnerech, kontejnerech pro volně ložené látky, cisternových kontejnerech, MEGC nebo na přemístitelných cisternách nejsou dobře viditelné zvnějšku nosného vozu, musí být tytéž tabulky umístěny na obou podélných stranách vozu.
        4. POZNÁMKA: Tento odstavec se nemusí uplatňovat pro označování krytých vozů nebo vozů s plachtami s oranžovými tabulkami, které přepravují cisterny o nejvyšším vnitřním objemu 3000 l.
        1. 5.3.2.1.6 (Vypuštěno)
        2. 5.3.2.1.7 Požadavky uvedené v odstavcích 5.3.2.1.1 až 5.3.2.1.5 se vztahují také na nevyčištěné, neodplyněné nebo nedekontaminované prázdné:
          1. – cisternové vozy,
          2. – bateriové vozy,
          3. – vozy se snímatelnými cisternami,
          4. – cisternové kontejnery,
          5. – přemístitelné cisterny a
          6. – MEGC,

            jakož i nevyčištěné nebo nedekontaminované prázdné vozy, velké kontejnery a malé kontejnery pro přepravu ve volně loženém stavu.

        1. 5.3.2.1.8 Oranžové tabulky, které se nevztahují na přepravované nebezpečné věci nebo jejich zbytky, musí být odstraněny nebo zakryty. Pokud jsou oranžové tabulky zakryty, zakrytí musí být celistvé a musí zůstat účinné i po 15 minutách přímého působení ohně.
      1. 5.3.2.2 Popis oranžové tabulky
        1. 5.3.2.2.1 Oranžové tabulky mohou být reflexní, musí být 40 cm široké a 30 cm vysoké; musí mít černý 15 mm široký okraj. Musí zůstat upevněny bez ohledu na směřování vozu. Použitý materiál musí být odolný proti povětrnostním vlivům a musí zaručovat trvanlivé označení. Tabulky se nesmí po 15 minutách přímého působení ohně uvolnit ze svého upevnění.

          Oranžové tabulky mohou být nahrazeny samolepicí fólií, barevným nátěrem nebo jakýmkoli jiným rovnocenným způsobem. Toto alternativní označení musí splňovat podmínky, které jsou uvedeny v tomto pododdílu, kromě podmínek odstavců 5.3.2.2.1 a 5.3.2.2.2 pokud se týká podmínek odolnosti proti působení ohně.

        2. POZNÁMKA: Barva oranžových tabulek v podmínkách normálního užívání musí mít souřadnice barevnosti ležící uvnitř plochy diagramu barevnosti vytvořeného spojením následujících souřadnic:
          OZNAČOVÁNÍ A OPATŘOVÁNÍ VELKÝMI BEZPEČNOSTNÍMI ZNAČKAMI Obrázek 5.3.1.7.1 Velká bezpečnostní značka pro radioaktivní látky třídy 7
          Souřadnice barevnosti bodů v rozích plochy diagramu barevnosti
          X0,520.520,5780,618
          Y0,380,400,4220,38

          Koeficient jasu světlo neodrážející barvy: β ≥ 0,22, u světlo odrážející barvy: β ≥ 0,12.

          Vztažný střed E, standardní světelný zdroj C, normální dopad 45° pod zorným úhlem 0°

          Koeficient odrazové svítivosti při úhlu osvětlení 5° pod zorným úhlem 0,2°:nejméně 20 kandel na lux a m2.

        1. 5.3.2.2.2 Identifikační číslo nebezpečnosti a UN číslo sestává z černých číslic o výšce 100 mm a tloušťce čáry 15 mm. Identifikační číslo nebezpečnosti musí být uvedeno v horní části tabulky a UN číslo v dolní části; obě čísla musí být od sebe oddělena vodorovnou černou čárou o tloušťce 15 mm, vedenou v polovině výšky tabulky od jednoho jejího okraje k druhému (viz odstavec 5.3.2.2.3).

          Identifikační číslo nebezpečnosti a UN číslo musí být nesmazatelné a musí zůstat čitelné po 15 minutách přímého působení ohně.

          Vyměnitelné číslice a písmena na tabulkách, kterými jsou vytvořena identifikační čísla nebezpečnosti a UN čísla musí zůstat během přepravy a bez ohledu na směřování vozu na svém místě.

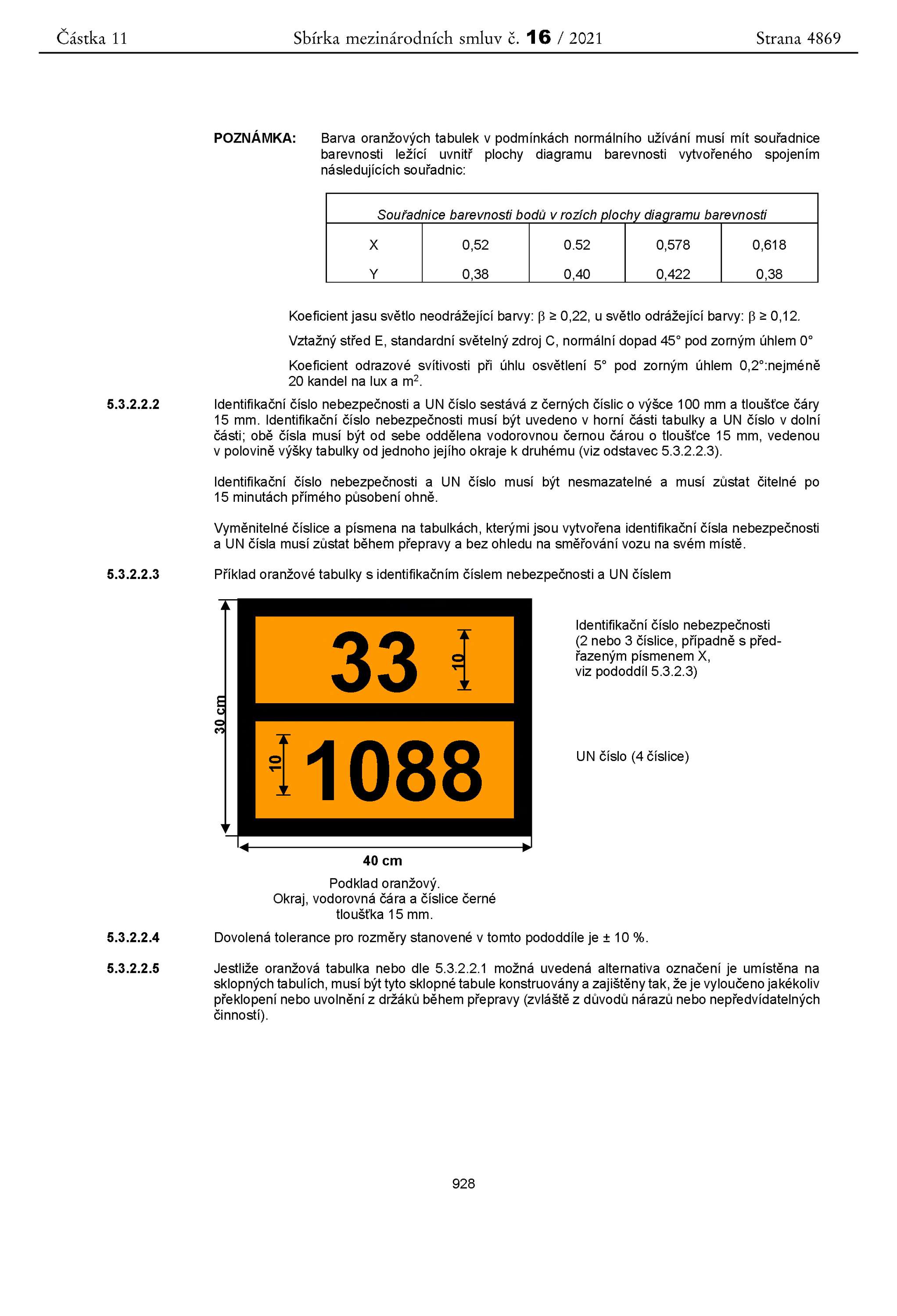

        1. 5.3.2.2.3 Příklad oranžové tabulky s identifikačním číslem nebezpečnosti a UN číslem
          OZNAČOVÁNÍ A OPATŘOVÁNÍ VELKÝMI BEZPEČNOSTNÍMI ZNAČKAMI Obrázek 5.3.1.7.1 Velká bezpečnostní značka pro radioaktivní látky třídy 7
          ObrázekIdentifikační číslo nebezpečnosti
          (2 nebo 3 číslice, případně s před-
          řazeným písmenem X,
          viz pododdíl 5.3.2.3)










          UN číslo (4 číslice)
          Podklad oranžový.
          Okraj, vodorovná čára a číslice černé
          tloušťka 15 mm.
        1. 5.3.2.2.4 Dovolená tolerance pro rozměry stanovené v tomto pododdíle je ± 10 %.
        2. 5.3.2.2.5 Jestliže oranžová tabulka nebo dle 5.3.2.2.1 možná uvedená alternativa označení je umístěna na sklopných tabulích, musí být tyto sklopné tabule konstruovány a zajištěny tak, že je vyloučeno jakékoliv překlopení nebo uvolnění z držáků během přepravy (zvláště z důvodů nárazů nebo nepředvídatelných činností).
      1. 5.3.2.3 Význam identifikačních čísel nebezpečnosti
        1. 5.3.2.3.1 Identifikační číslo nebezpečnosti látek tříd 2 až 9 sestává ze dvou nebo třech číslic. Obecně označují číslice tato nebezpečí:
          OZNAČOVÁNÍ A OPATŘOVÁNÍ VELKÝMI BEZPEČNOSTNÍMI ZNAČKAMI Obrázek 5.3.1.7.1 Velká bezpečnostní značka pro radioaktivní látky třídy 7
          2Únik plynu tlakem nebo chemickou reakcí
          3Hořlavost kapalin (par) a plynů nebo kapalin schopných samoohřevu
          4Hořlavost tuhých látek nebo tuhých látek schopných samoohřevu
          5Podpora hoření
          6Toxicita nebo nebezpečí infekce
          7Radioaktivita
          8Žíravost
          9Nebezpečí prudké samovolné reakce
        2. POZNÁMKA: Nebezpečí prudké samovolné reakce ve významu číslice 9 zahrnuje z povahy látky vyplývající možnost nebezpečí výbuchu, rozpadu nebo polymerační reakce za uvolňování značného tepla nebo hořlavých nebo toxických plynů.

          3. Zdvojení číslice označuje zvýšení příslušného nebezpečí.

          Postačuje-li k označení nebezpečnosti látky jediná číslice, doplní se tato číslice na druhém místě nulou.

          Následující kombinace číslic však mají zvláštní význam: 22, 323, 333, 362, 382, 423, 44, 446, 462, 482, 539, 606, 623, 642, 823, 842, 90 a 99 (viz odstavec 5.3.2.3.2).

          Pokud je před identifikačním číslem nebezpečnosti uvedeno písmeno „X“, znamená to, že látka reaguje nebezpečně s vodou. Pro takové látky smí být použita voda pouze po schválení příslušným znalcem.

          Pro látky a předměty třídy 1 se jako identifikační číslo nebezpečnosti použije klasifikační kód podle sloupce (3b) tabulky A kapitoly 3.2. Klasifikační kód sestává z:

          1. - čísla podtřídy podle odstavce 2.2.1.1.5; a
          2. - písmena skupiny snášenlivosti podle odstavce 2.2.1.1.6
        1. 5.3.2.3.2 Identifikační čísla nebezpečnosti uvedená ve sloupci (20) tabulky A kapitoly 3.2 mají tento význam:
          OZNAČOVÁNÍ A OPATŘOVÁNÍ VELKÝMI BEZPEČNOSTNÍMI ZNAČKAMI Obrázek 5.3.1.7.1 Velká bezpečnostní značka pro radioaktivní látky třídy 7
          20dusivý plyn nebo plyn bez vedlejšího nebezpečí
          22hluboce zchlazený zkapalněný plyn; dusivý
          223hluboce zchlazený zkapalněný plyn, hořlavý
          225hluboce zchlazený zkapalněný plyn, podporující hoření
          23hořlavý plyn
          238hořlavý plyn, žíravý
          239hořlavý plyn, který může vyvolat samovolně prudkou reakci
          25plyn podporující hoření
          26toxický plyn
          263toxický plyn, hořlavý
          265toxický plyn, podporující hoření
          268toxický plyn, žíravý
          28žíravý plyn
          285žíravý plyn, oxidující (podporující hoření)
          30hořlavá kapalina (bod vzplanutí od 23 °C do 60 °C včetně) nebo hořlavá kapalina nebo tuhá látka v roztaveném stavu s bodem vzplanutí vyšším než 60 °C ohřátá na teplotu rovnou nebo vyšší než její bod vzplanutí, nebo kapalina schopná samoohřevu
          323hořlavá kapalina reagující s vodou a vyvíjející hořlavé plyny
          X323hořlavá kapalina reagující nebezpečně s vodou a vyvíjející hořlavé plyny3
          33velmi hořlavá kapalina (bod vzplanutí pod 23 °C)
          333pyroforní kapalina
          X333pyroforní kapalina reagující nebezpečně s vodou3
          336velmi hořlavá kapalina, toxická
          338velmi hořlavá kapalina, žíravá
          X338velmi hořlavá kapalina, žíravá, reagující nebezpečně s vodou3
          339velmi hořlavá kapalina, která může vyvolat samovolně prudkou reakci
          36hořlavá kapalina (bod vzplanutí od 23 °C do 60 °C včetně), slabě toxická, nebo kapalina schopná samoohřevu, toxická
          362hořlavá kapalina, toxická, reagující s vodou, vyvíjející hořlavé plyny
          X362hořlavá kapalina, toxická, reagující nebezpečně s vodou, vyvíjející hořlavé plyny3
          368hořlavá kapalina, toxická, žíravá
          38hořlavá kapalina (bod vzplanutí od 23 °C do 60 °C včetně), slabě žíravá, nebo kapalina schopná samoohřevu, žíravá
          382hořlavá kapalina, žíravá, reagující s vodou, vyvíjející hořlavé plyny
          X382hořlavá kapalina, žíravá, reagující nebezpečně s vodou, vyvíjející hořlavé plyny3
          39hořlavá kapalina, která může vyvolat samovolně prudkou reakci
          40hořlavá tuhá látka nebo samovolně se rozkládající látka nebo látka schopná samoohřevu nebo polymerizující látka
          423tuhá látka, reagující s vodou, vyvíjející hořlavé plyny, nebo hořlavá tuhá látka, která reaguje s vodou, vyvíjející hořlavé plyny, nebo látka tuhá samozápalná, která reaguje s vodou, vyvíjející hořlavé plyny
          X423Tuhá látka, nebezpečně reagující s vodou a vyvíjející hořlavé plyny, nebo hořlavá látka tuhá, která nebezpečně reaguje s vodou a vyvíjející hořlavé plyny, nebo samozápalná tuhá látka, která nebezpečně reaguje s vodou a vyvíjející hořlavé plyny3
          43samozápalná (pyroforní) tuhá látka
          X432Samozápalná (pyroforní) tuhá látka, reagující nebezpečně s vodou a vyvíjející hořlavé plyny3
          44hořlavá tuhá látka, která je při zvýšené teplotě v roztaveném stavu
          446hořlavá tuhá látka, toxická, která je při zvýšené teplotě v roztaveném stavu
          46hořlavá tuhá látka nebo tuhá látka schopná samoohřevu, toxická
          462toxická tuhá látka, reagující s vodou, vyvíjející hořlavé plyny
          X462tuhá látka, nebezpečně reagující s vodou, vyvíjející toxické plyny3
          48hořlavá tuhá látka nebo tuhá látka schopná samoohřevu, žíravá
          482žíravá tuhá látka, reagující s vodou, vyvíjející hořlavé plyny
          X482tuhá látka, nebezpečně reagující s vodou, vyvíjející hořlavé plyny3
          50látka podporující hoření
          539hořlavý organický peroxid
          55látka silně podporující hoření
          556látka silně podporující hoření, toxická
          558látka silně podporující hoření, žíravá
          559látka silně podporující hoření, která může vyvolat samovolně prudkou reakci
          56látka podporující hoření, toxická
          568látka podporující hoření, toxická, žíravá
          58látka podporující hoření, žíravá
          59látka podporující hoření, která může vyvolat samovolně prudkou reakci
          60toxická nebo slabě toxická látka
          606infekční látka
          623toxická kapalina, reagující s vodou, vyvíjející hořlavé plyny
          63toxická látka, hořlavá (bod vzplanutí od 23 °C do 60 °C včetně)
          638toxická látka, hořlavá (bod vzplanutí od 23 °C do 60 °C včetně), žíravá
          639toxická látka, hořlavá (s bodem vzplanutí nejvýše 60 °C), která může vyvolat samovolně prudkou reakci
          64toxická tuhá látka, hořlavá nebo schopná samoohřevu
          642toxická tuhá látka, reagující s vodou, vyvíjející hořlavé plyny
          65toxická látka, podporující hoření
          66velmi toxická látka
          663velmi toxická látka, hořlavá (s bodem vzplanutí nejvýše 60 °C)
          664velmi toxická tuhá látka, hořlavá nebo schopná samoohřevu
          665velmi toxická látka, podporující hoření
          668velmi toxická látka, žíravá
          X668velmi toxická látka, žíravá, která nebezpečně reaguje s vodou3
          669velmi toxická látka, která může vyvolat samovolně prudkou reakci
          68toxická látka, žíravá
          687toxická látka, žíravá, radioaktivní
          69toxická nebo slabě toxická látka, která může vyvolat samovolně prudkou reakci
          70radioaktivní látka
          768radioaktivní látka, toxická, žíravá
          78radioaktivní látka, žíravá
          80žíravá nebo slabě žíravá látka
          X80žíravá nebo slabě žíravá látka, která nebezpečně reaguje s vodou3
          823žíravá kapalina, reagující s vodou, vyvíjející hořlavé plyny
          83žíravá nebo slabě žíravá látka, hořlavá (bod vzplanutí od 23 °C do 60 °C včetně)
          X83žíravá nebo slabě žíravá látka, hořlavá (bod vzplanutí od 23 °C do 60 °C včetně), nebezpečně reagující s vodou3
          836Žíravá nebo slabě žíravá látka, hořlavá (bod vzplanutí 23 °C až 60 °C včetně) a toxická
          839žíravá nebo slabě žíravá látka, hořlavá (bod vzplanutí od 23 °C do 60 °C včetně), která může vyvolat samovolně prudkou reakci
          X839žíravá nebo slabě žíravá látka, hořlavá (bod vzplanutí od 23 °C do 60 °C včetně), která může vyvolat samovolně prudkou reakci a nebezpečně reagující s vodou3
          84žíravá tuhá látka, hořlavá nebo schopná samoohřevu
          842žíravá tuhá látka, která reaguje s vodou, vyvíjející hořlavé plyny
          85žíravá nebo slabě žíravá látka, podporující hoření
          856žíravá nebo slabě žíravá látka, podporující hoření a toxická
          86žíravá nebo slabě žíravá látka, toxická
          87žíravá látka, radioaktivní
          88silně žíravá látka
          X88silně žíravá látka, která nebezpečně reaguje s vodou3
          883silně žíravá látka, hořlavá (bod vzplanutí od 23 °C do 60 °C včetně)
          884silně žíravá tuhá látka, hořlavá nebo schopná samoohřevu
          885silně žíravá látka, podporující hoření
          886silně žíravá látka, toxická
          X886silně žíravá látka, toxická, nebezpečně reagující s vodou3
          89žíravá nebo slabě žíravá látka, která může vyvolat samovolně prudkou reakci
          90látka ohrožující životní prostředí; jiné nebezpečné látky
          99jiné nebezpečné látky přepravované v zahřátém stavu

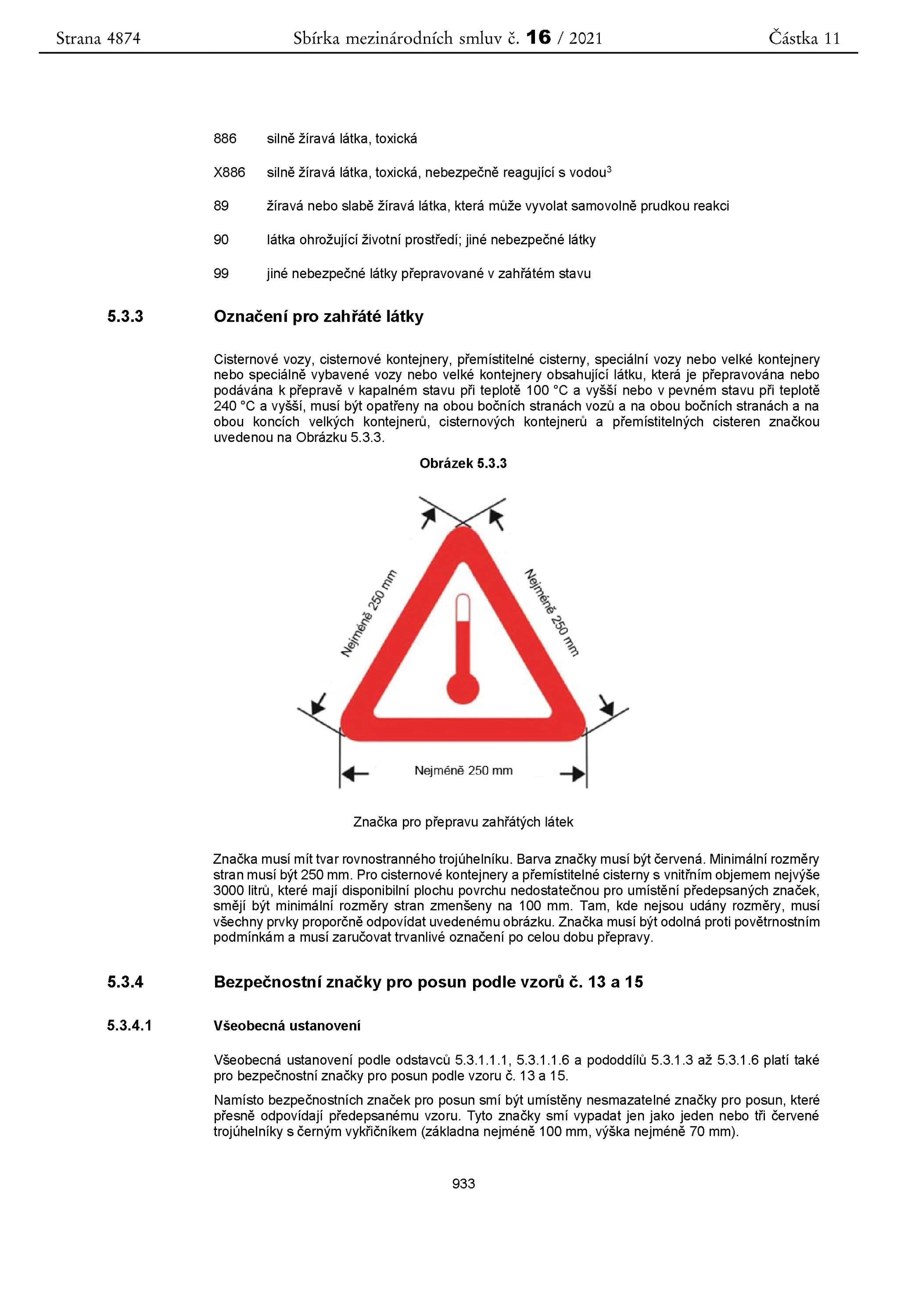

    1. 5.3.3 Označení pro zahřáté látky

      Cisternové vozy, cisternové kontejnery, přemístitelné cisterny, speciální vozy nebo velké kontejnery nebo speciálně vybavené vozy nebo velké kontejnery obsahující látku, která je přepravována nebo podávána k přepravě v kapalném stavu při teplotě 100 °C a vyšší nebo v pevném stavu při teplotě 240 °C a vyšší, musí být opatřeny na obou bočních stranách vozů a na obou bočních stranách a na obou koncích velkých kontejnerů, cisternových kontejnerů a přemístitelných cisteren značkou uvedenou na Obrázku 5.3.3.

      Obrázek 5.3.3

      OZNAČOVÁNÍ A OPATŘOVÁNÍ VELKÝMI BEZPEČNOSTNÍMI ZNAČKAMI Obrázek 5.3.1.7.1 Velká bezpečnostní značka pro radioaktivní látky třídy 7 Obrázek 5.3.3
      Obrázek
      Značka pro přepravu zahřátých látek

      Značka musí mít tvar rovnostranného trojúhelníku. Barva značky musí být červená. Minimální rozměry stran musí být 250 mm. Pro cisternové kontejnery a přemístitelné cisterny s vnitřním objemem nejvýše 3000 litrů, které mají disponibilní plochu povrchu nedostatečnou pro umístění předepsaných značek, smějí být minimální rozměry stran zmenšeny na 100 mm. Tam, kde nejsou udány rozměry, musí všechny prvky proporčně odpovídat uvedenému obrázku. Značka musí být odolná proti povětrnostním podmínkám a musí zaručovat trvanlivé označení po celou dobu přepravy.

    1. 5.3.4 Bezpečnostní značky pro posun podle vzorů č. 13 a 15
      1. 5.3.4.1 Všeobecná ustanovení

        Všeobecná ustanovení podle odstavců 5.3.1.1.1, 5.3.1.1.6 a pododdílů 5.3.1.3 až 5.3.1.6 platí také pro bezpečnostní značky pro posun podle vzoru č. 13 a 15.

        Namísto bezpečnostních značek pro posun smí být umístěny nesmazatelné značky pro posun, které přesně odpovídají předepsanému vzoru. Tyto značky smí vypadat jen jako jeden nebo tři červené trojúhelníky s černým vykřičníkem (základna nejméně 100 mm, výška nejméně 70 mm).

      1. 5.3.4.2 Popis bezpečnostních značek pro posun podle vzoru č. 13 a č. 15

        Bezpečnostní značky pro posun podle vzoru č. 13 a 15 mají tvar obdélníku minimálně ve formátu A7 (74 mm × 105 mm).

        OZNAČOVÁNÍ A OPATŘOVÁNÍ VELKÝMI BEZPEČNOSTNÍMI ZNAČKAMI Obrázek 5.3.1.7.1 Velká bezpečnostní značka pro radioaktivní látky třídy 7 Obrázek 5.3.3
        Obrázek
        Červený trojúhelník s černým vykřičníkem na
        bílém podkladě

        Opatrně posunovat        		Tři červené trojúhelníky s černými vykřičníky

        Zákaz odrážení a spouštění. Musí být hnacím
        vozidlem přistaven a nesmí být spouštěn.
        Musí být chráněn proti najetí od jiného vozu.
    1. 5.3.5 Oranžový pruh
