(c) dezoxidovaná měď čistoty nejméně 99,9 % nebo slitiny mědi s obsahem mědi nad 56 % (viz 6.8.5.2.3).

1. 6.8.5.1.3 (a) Nádrže vyrobené z oceli, hliníku nebo slitin hliníku musí být buď bezešvé, nebo svařované.

   (b) Nádrže vyrobené z austenitické oceli, z mědi nebo ze slitiny mědi smějí být natvrdo spájené.

1. 6.8.5.1.4 Příslušenství může být k nádržím přišroubováno, nebo připevněno takto:

   (a) nádrže vyrobené z oceli, hliníku nebo hliníkové slitiny: svařením;

   (b) nádrže z austenitické oceli, mědi nebo slitiny mědi: svařením nebo spájením natvrdo.

1. 6.8.5.1.5 Konstrukce nádrží a jejich upevnění na vozidlo, na podvozek nebo do kontejnerového rámu musí být takové, aby se bezpečně zamezilo snížení teploty nosných konstrukčních částí, které by mohlo způsobit jejich zkřehnutí. Upevňovací prvky nádrží musí být samy konstruovány tak, aby si zachovaly potřebné mechanické vlastnosti, i když nádrž dosáhne své nejnižší provozní teploty.

1. 6.8.5.2 Zkušební požadavky
   1. 6.8.5.2.1 Ocelové nádrže

      Materiály použité k výrobě nádrží a svarové housenky musí při své nejnižší provozní teplotě, avšak nejméně při - 20 °C, splňovat z hlediska vrubové houževnatosti nejméně dále uvedené požadavky:

      1. – Zkoušky se provádějí na zkušebních vzorcích s vrubem tvaru V.
      2. – Nejnižší vrubová houževnatost (viz 6.8.5.3.1 až 6.8.5.3.3) zkušebních vzorků, jejichž podélná osa je kolmá ke směru válcování a které mají vrub tvaru V (v souladu s ISO R 148) kolmý k povrchu plechu, musí mít minimální hodnotu 34 J/cm² pro měkkou ocel (přitom zkoušky mohou být provedeny na základě existujících norem ISO se zkušebními vzorky, jejichž podélná osa je ve směru válcování); jemnozrnnou ocel; feritickou legovanou ocel (Ni < 5 %); feritickou legovanou ocel (5 % ≤ Ni ≤ 9 %) nebo austenitickou Cr-Ni ocel;
      3. – U austenitických ocelí se podrobí zkoušce vrubové houževnatosti pouze svarová housenka.
      4. – Pro provozní teploty nižší než - 196 °C se zkouška vrubové houževnatosti neprovádí při nejnižší provozní teplotě, nýbrž při teplotě - 196 °C.
   1. 6.8.5.2.2 Nádrže z hliníku nebo hliníkové slitiny

      Spoje nádrží musí vyhovět podmínkám stanoveným příslušným orgánem.

   1. 6.8.5.2.3 Nádrže z mědi nebo slitiny mědi

      Není nutné provádět zkoušky ke zjištění, zda je vrubová houževnatost dostatečná.

1. 6.8.5.3 Zkoušky vrubové houževnatosti
   1. 6.8.5.3.1 U plechů tloušťky menší než 10 mm, avšak alespoň 5 mm, se použije zkušebních vzorků o příčném průřezu 10 mm × e mm, přičemž „e“ je tloušťka plechu. Je-li to potřebné, je dovoleno předválcování na 7,5 mm nebo 5 mm. Nejmenší hodnota 34 J/cm² musí být ve všech případech dodržena.
   2. POZNÁMKA: Zkouška vrubové houževnatosti se neprovádí u plechů tloušťky menší než 5 mm ani u jejich spojů.
   1. 6.8.5.3.2 (a) U plechů se vrubová houževnatost zjišťuje na třech zkušebních vzorcích. Zkušební vzorky se odebírají ve směru příčném ke směru válcování; jedná-li se však o měkkou ocel, mohou se odebírat ve směru válcování.

      (b) Pro zkoušení svarových spojů se zkušební vzorky odebírají takto:

      když e ≤ 10 mm

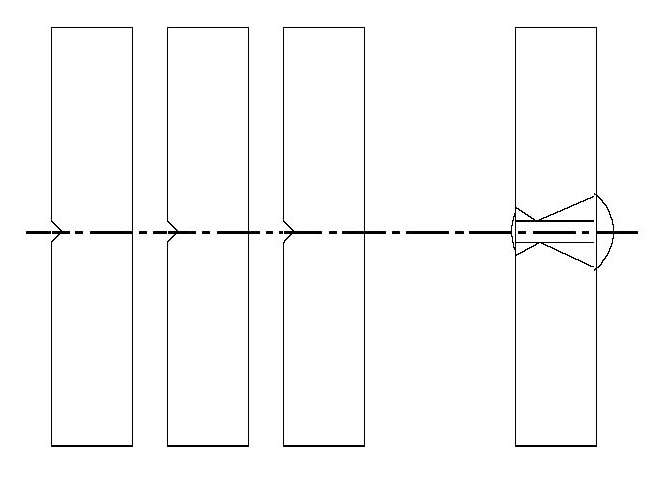

      tři zkušební vzorky s vrubem ve středu svaru;

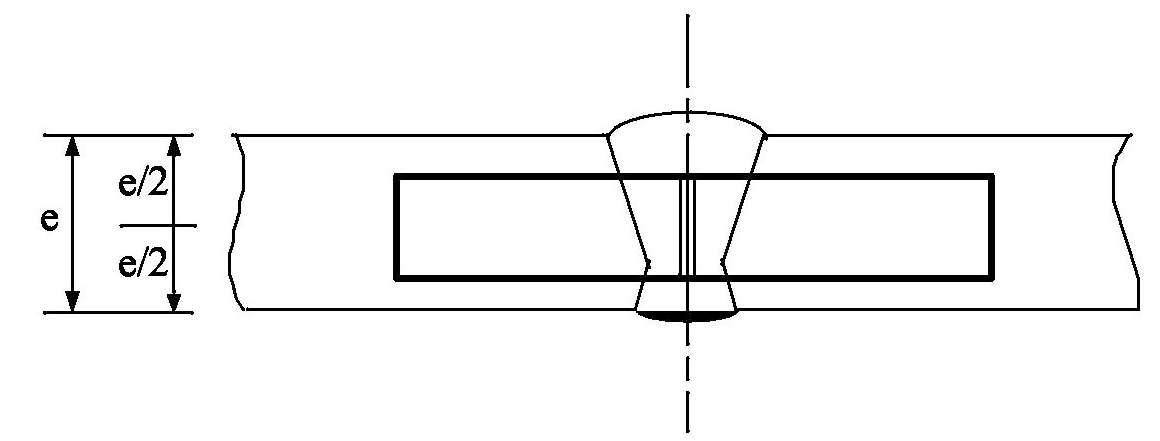

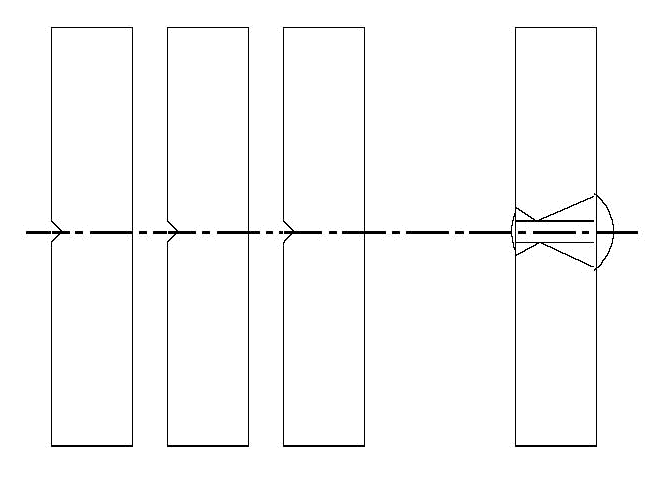

      tři zkušební vzorky s vrubem ve středu zóny tepelně ovlivněné svarem (vrub tvaru V musí procházet okrajem tavné zóny ve středu zkušebního vzorku);



      Střed svaru



      Zóna tepelně ovlivněná svarem

      když 10 mm < e ≤ 20 mm

      tři zkušební vzorky s vrubem ve středu svaru;

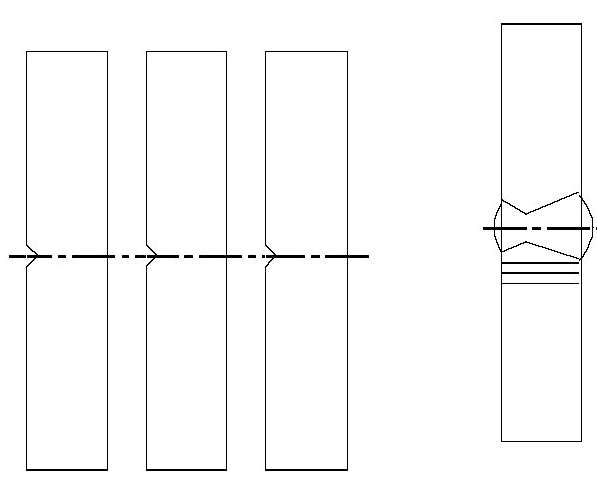

      tři zkušební vzorky s vrubem ve středu zóny tepelně ovlivněné svarem (vrub tvaru V musí procházet okrajem tavné zóny ve středu zkušebního vzorku);



      Střed svaru



      Zóna tepelně ovlivněná svarem

      když e > 20 mm

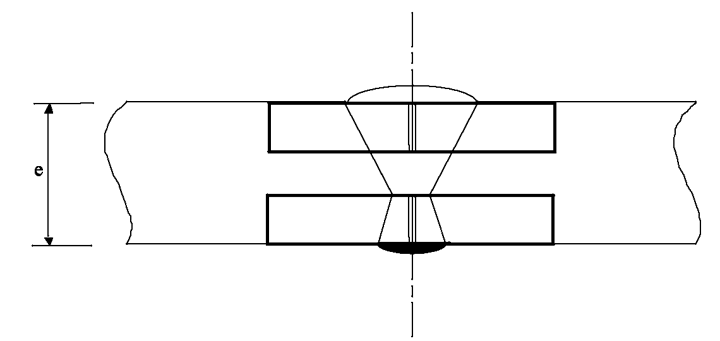

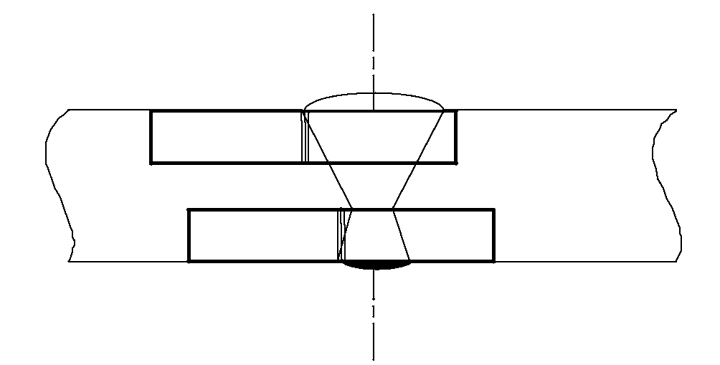

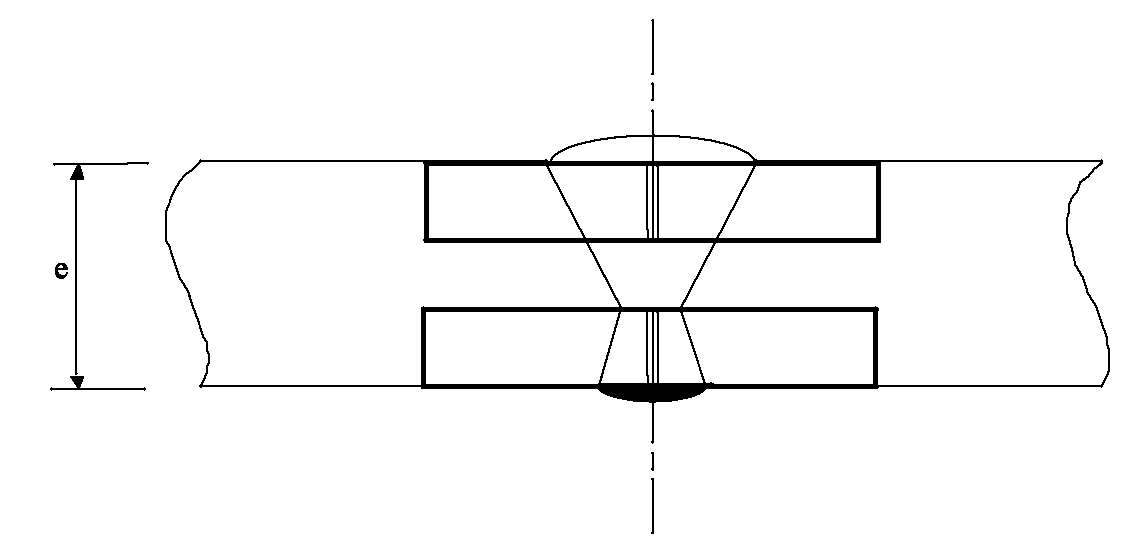

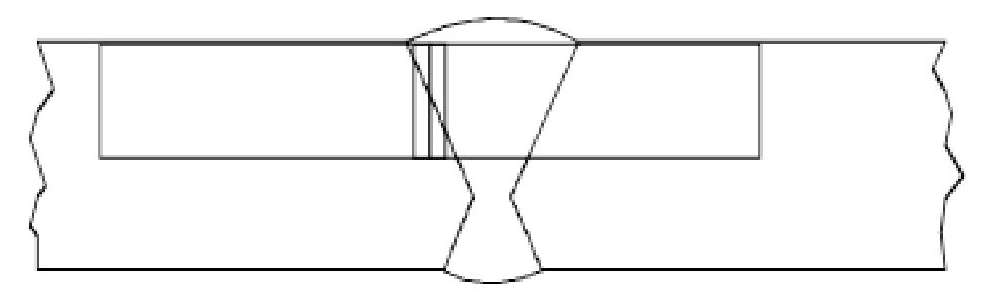

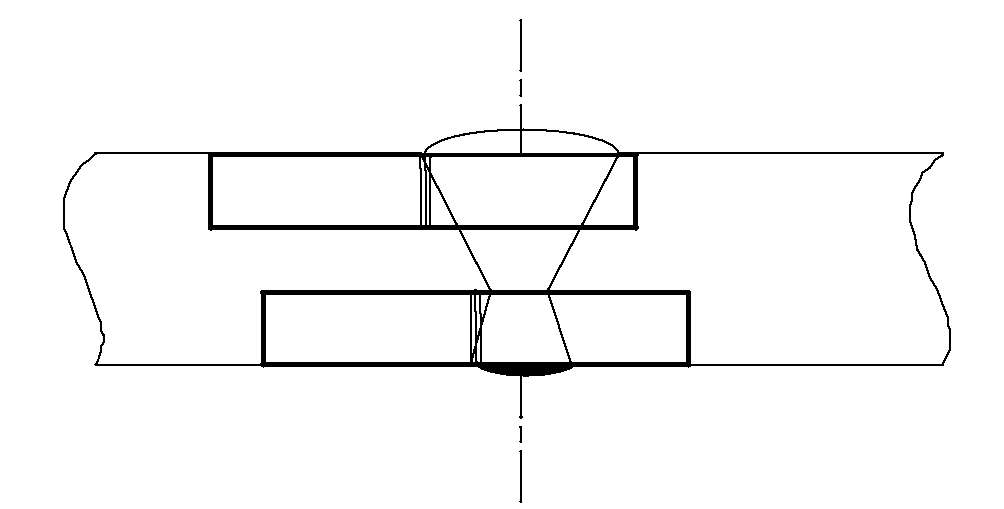

      dvě sady po třech zkušebních vzorcích, jedna sada na horní straně, jedna sada na dolní straně v každém z dále uvedených míst (u zkušebních vzorků odebraných v zóně tepelně ovlivněné svarem musí vrub tvaru V procházet okrajem tavné zóny ve středu zkušebního vzorku).



      Střed svaru



      Zóna tepelně ovlivněná svarem

   1. 6.8.5.3.3 (a) U plechů musí průměr ze tří zkoušek vyhovovat minimální hodnotě 34 J/cm² uvedené v 6.8.5.2.1; nejvýše jedna z hodnota smí být nižší než udaná minimální hodnota, avšak ne nižší než 24 J/cm²..

      (b) U svarů průměrná hodnota získaná ze 3 zkušebních vzorků odebraných ze středu svaru nesmí být nižší než minimální hodnota 34 J/cm², nejvýše jedna z hodnot smí být nižší než udané minimum, avšak ne nižší než 24 J/cm².

      (c) Pro zónu tepelně ovlivněnou svarem (přičemž vrub tvaru V musí procházet okrajem tavné zóny ve středu zkušebního vzorku) smí být hodnota získaná nejvýše u jednoho ze tří zkušebních vzorků nižší než minimální hodnota 34 J/cm², avšak ne nižší než 24 J/cm².

   1. 6.8.5.3.4 Nejsou-li požadavky předepsané v 6.8.5.3.3 splněny, může se provést jedna nová zkouška jestliže:

      (a) průměrná hodnota vycházející ze tří prvních zkoušek je nižší než minimální hodnota 34 J/cm²; nebo

      (b) více než jedna z jednotlivých hodnot je nižší než minimální hodnota 34 J/cm², avšak ne nižší než 24 J/cm².

   1. 6.8.5.3.5 Při opakování zkoušky vrubové houževnatosti u plechů nebo svarů nesmí být žádná z jednotlivých hodnot nižší než 34 J/cm². Průměrná hodnota ze všech výsledků původní zkoušky a opakované zkoušky musí být rovná minimu 34 J/cm² nebo vyšší.

      Při opakování zkoušky vrubové houževnatosti zóny tepelně ovlivněné svarem nesmí být žádná z jednotlivých hodnot nižší než 34 J/cm².

1. 6.8.5.4 Odvolávka na normy

   Požadavky pododdílů 6.8.5.2 a 6.8.5.3 se považují za splněné, pokud byly uplatněny dále uvedené příslušné normy:

   1. EN 1252-1:1998 Kryogenní nádoby - Materiály - část 1: Pevnostní požadavky pro teplotu pod -80 °C
   2. EN 1252-2:2001 Kryogenní nádoby - Materiály - část 1: Pevnostní požadavky pro teplotu mezi -80 °C a - 20 °C.
