POŽADAVKY NA KONSTRUKCI A ZKOUŠENÍ OBALŮ PRO INFEKČNÍKAPITOLA 6.3

LÁTKY KATEGORIE A TŘÍDY 6.2

  • POZNÁMKA: Požadavky této kapitoly neplatí pro obaly, které budou používány dle pododdílu 4.1.4.1, pokynu pro balení P621 pro přepravu látek třídy 6.2.
    1. 6.3.1 Všeobecně
      1. 6.3.1.1 Požadavky této Kapitoly se použijí pro obaly určené k přepravě infekčních látek Kategorie A.
    1. 6.3.2 Požadavky na balení
      1. 6.3.2.1 Požadavky na balení v tomto oddílu jsou založeny na obalech (balení), jak je specifikováno 6.1.4, běžně používané. Aby byl vzat v úvahu pokrok ve vědě a v technologii, není žádná námitka pro používání obalů (balení) mající odlišnost od těch, které jsou uvedeny v této Kapitole za předpokladu, že jsou stejně účinné, přijatelné pro příslušný orgán a schopná úspěšně projít zkouškami popsanými v 6.3.5. Způsoby zkoušení, jiné než-li uvedené v RID, jsou přijatelné za předpokladu, že jsou uznány příslušným orgánem.
      2. 6.3.2.2 Obaly musí být vyrobeny a odzkoušeny podle programu zajištění kvality, který uspokojí příslušný orgán, aby se zajistilo, že každý obal splňuje požadavky této Kapitoly.
      3. POZNÁMKA: ISO 16106:2006 „Obaly - Obaly pro přepravu nebezpečných látek - Balení nebezpečných látek, velké nádoby pro volně ložené látky (IBC), a velké obaly - Návody pro používání ISO 9001“ poskytuje přijatelný návod pro postupy, které je nutno používat.
      1. 6.3.2.3 Výrobci a následní distributoři obalů musí uživatelům poskytnout informace týkající se postupů, které je nutno dodržet, a popis typů a rozměrů uzávěrů (včetně požadovaných těsnění) a jakékoliv další komponenty potřebné k tomu, aby obaly, jak jsou podávány k přepravě, byly schopny projít schvalovacími zkouškami konstrukčního typu podle této kapitoly.
    1. 6.3.3 Kód pro stanovení typu obalů
      1. 6.3.3.1 Kódy k označení typů obalů jsou stanoveny v 6.1.2.7.
      2. 6.3.3.2 Písmena „U“ nebo „W“ mohou následovat po kódu obalu. Písmeno „U“ označuje speciální obal splňující požadavky 6.3.5.1.6. Písmeno „W“ označuje, že obal, ačkoli je stejného typu určeného tímto kódem, je vyroben odlišně od způsobu uvedeného v 6.1.4 a je považován jako ekvivalentní podle požadavků 6.3.2.1
    1. 6.3.4 Značení
    2. POZNÁMKA 1: Značky udávají, že obal, který je nese, odpovídá úspěšně odzkoušenému konstrukčnímu typu a je v souladu s požadavky této kapitoly vztahujícími se na výrobu, nikoliv na používání obalu.
    3. POZNÁMKA 2: Značky jsou určeny jako podpora výrobcům obalů, rekondicionovatelům, uživatelům obalů, dopravcům a legislativním orgánům.
    4. POZNÁMKA 3: Značky ne vždy poskytují všechny podrobnosti o úrovních zkoušek atd. a tyto je třeba vzít v úvahu, např. odkazem na zkušební certifikát, záznamy o zkoušce nebo na registr úspěšně odzkoušených obalů.
      1. 6.3.4.1 Každý obal určený pro použití podle RID musí nést značky, které jsou trvalé, čitelné a umístěné na místě a v takové velikosti v poměru k obalu, aby byly snadno viditelné. Pro obaly s hrubou (brutto) hmotností vyšší nežli 30 kg, značky nebo jejich duplikát se musí objevit na horní části nebo na straně obalu. Písmena, číslice a symboly musí být nejméně 12 mm vysoké, s výjimkou obalů s objemem 30 litrů nebo o objemu 30 kg, nebo méně, kde mohou být nejméně 6 mm vysoké a pro obaly s objemem 5 litrů nebo 5 kg nebo méně, kdy budou mít odpovídající rozměr.
      2. 6.3.4.2 Obal splňující požadavky tohoto oddílu a oddílu 6.3.5 musí být označen UN kódem takto:

        (a) symbolem Spojených národů pro obaly; Obrázek.

        Tento znak nesmí být použit pro jiné účely než pro osvědčení, že obal, FIBC, přemístitelná cisterna nebo MEGC splňuje příslušné požadavky kapitol 6.1, 6.2, 6.3, 6.5, 6.6, 6.7 nebo 6.11.

        (b) kódem označujícím typ obalu podle požadavků uvedených v oddíle 6.1.2;

        (c) textem „TŘÍDA 6.2“;

        (d) posledními dvěma číslicemi roku výroby obalu;

        (e) označením státu schvalujícího přidělení UN kódu uvedeným rozlišovací značkou používanou pro motorová vozidla v mezinárodní silniční dopravě1

        (f) jménem výrobce nebo jinou identifikací obalu stanovenou příslušným orgánem;

        (g) pro obaly splňující požadavky pododdílu 6.3.5.1.6 písmenem „U“ umístěným bezprostředně za značky požadované ve výše uvedeném písmeni (b).

      1. 6.3.4.3 Značky musí být používány v pořadí uvedeném v 6.3.4.2 (a) až (g), každá značka požadovaná v tomto odstavci musí být jasně oddělena, např. pomocí lomítka nebo mezery tak, aby byla jasně identifikovatelná. Příklady, viz 6.3.4.4.

        Jakékoli dodatečné značky schválené příslušným orgánem musí ještě umožnit, aby části značky požadované v 6.3.4.1 byly správně identifikovatelné.

      1. 6.3.4.4 Příklad značení
        POŽADAVKY NA KONSTRUKCI A ZKOUŠENÍ OBALŮ PRO INFEKČNÍ LÁTKY KATEGORIE A TŘÍDY 6.2
        Obrázek 4G/TŘÍDA 6.2/06 pododdíl 6.3.4.2 (a), (b), (c), a (d)
        S/SP-9989-ERIKSSON pododdíl 6.3.4.2 (e) a (f)
    1. 6.3.5 Požadavky na zkoušení obalů
      1. 6.3.5.1 Provedení a frekvence zkoušek
        1. 6.3.5.1.1 Konstrukční typ každého obalu musí být odzkoušen, jak je to ukázáno v tomto oddílu, podle postupů vypracovaných příslušným orgánem povolujícím umístění značek a musí být schválen příslušným orgánem.
        2. 6.3.5.1.2 Každý konstrukční typ obalu musí před použitím úspěšně projít zkouškami předepsanými v této Kapitole. Konstrukční typ obalu je definován svým návrhem, rozměrem, typem materiálu a tloušťkou, způsobem konstrukce a balením, ale může zahrnovat různé povrchové úpravy. Obsahuje rovněž obaly, které se od konstrukčního typu liší pouze svou menší konstrukční výškou.
        3. 6.3.5.1.3 Zkoušky musí být opakovány také na výrobních vzorcích v intervalech stanovených příslušným orgánem.
        4. 6.3.5.1.4 Zkoušky musí být také opakovány po každé změně, která mění konstrukci, materiál nebo způsob konstrukce obalu.
        5. 6.3.5.1.5 Příslušný orgán může povolit výběrové zkoušení obalů odlišných pouze v malé míře od zkušebního typu, např. menších rozměrů nebo nižší čisté (netto) hmotnosti primárních nádob a obaly takové jako sudy, bedny, které jsou vyráběny s malým zmenšením vnějších rozměrů.
        6. 6.3.5.1.6 Primární obaly jakéhokoli typu mohou být vloženy do sekundárních obalů a přepravovány bez zkoušení v tuhém vnějším obalu za dále uvedených podmínek:

          (a) Tuhý vnější obal musí být uspokojivě odzkoušena podle pododdílu 6.3.5.2.2 (a) s křehkými (např. skleněnými) primárními nádobami;

          (b) Součtová celková (btto) hmotnost primárních nádob nesmí přesáhnout polovinu celkové (btto) hmotnosti primárních nádob použitých pro zkoušku pádem ve výše uvedeném písmeně (a);

          (c) Tloušťka fixace mezi primárními nádobami a mezi primárními nádobami a vnitřní stěnou sekundárního obalu nesmí být zmenšena pod odpovídající tloušťky v původně testovaném obalu; a jestliže jednoduchá primární nádoba byla použita pro původní zkoušku, tloušťka fixace mezi primárními nádobami nesmí být menší než tloušťka fixace mezi vnitřní stěnou sekundárního obalu a primární nádobou při původní zkoušce. Pokud se použijí buď menší počet, nebo menší primární nádoby (ve srovnání s primárními nádobami použitými pro zkoušku pádem), musí být použit pro vyplnění prázdného prostoru dodatečný fixační materiál;

          (d) Prázdný tuhý vnější obal musí projít úspěšně stohovací zkouškou uvedenou v pododdílu 6.1.5.6. Celková hmotnost totožných kusů musí být založena na součtové hmotnosti obalů použitých pro zkoušku pádem uvedenou výše pod písmenem (a);

          (e) Pro primární nádoby obsahující kapaliny musí být do vnějšího obalu vloženo přiměřené množství absorpčního materiálu k absorpci kapalného obsahu primárních nádob;

          (f) Pokud je tuhý vnější obal určen, aby obsahoval kapaliny, a není vodotěsný, nebo je určen, aby obsahoval primární nádoby pro tuhé látky, a není prachotěsný, pak musí být opatřen prostředky zachycujícími jakékoli kapalné nebo tuhé obsahy provedenými ve formě těsné vložky, plastového pytle nebo jiných rovnocenně účinných prostředků;

          (g) Navíc ke značkám předepsaným v 6.3.4.2 (a) až (f), musí být obaly označeny podle 6.3.4.2 (g).

        1. 6.3.5.1.7 Příslušný orgán může kdykoli vyžadovat důkaz, pomocí zkoušek podle tohoto oddílu, že sériově vyráběné obaly splňují požadavky zkoušek konstrukčního typu.
        2. 6.3.5.1.8 Za předpokladu, že platnost výsledků zkoušek není ovlivněna schválením příslušného orgánu, může být na jednom vzorku provedeno několik zkoušek.
      1. 6.3.5.2 Příprava obalů pro zkoušky
        1. 6.3.5.2.1 Vzorky každého obalu musí být připraveny jako pro přepravu, kromě toho, že kapalná, nebo pevná infekční látka určená k přepravě musí být nahrazena vodou nebo, kde se vyžaduje teplota - 18 °C, nemrznoucí kapalinou. Každá primární nádoba musí být naplněna na nejméně 98 % jeho objemu.
        2. POZNÁMKA: Výraz voda zahrnuje voda/mrazuvzdorný roztok s minimální specifickou hmotností 0.95 při zkoušce při teplotě - 18 °C.
        1. 6.3.5.2.2 Zkoušky a počet vyžadovaných vzorků

          Zkoušky požadované pro typy

          POŽADAVKY NA KONSTRUKCI A ZKOUŠENÍ OBALŮ PRO INFEKČNÍ LÁTKY KATEGORIE A TŘÍDY 6.2
          Typ obalu (a) Požadované zkoušky
          Pevný vnější obal Primární obal Vodní postřiky 6.3.5.3.6.1 Redukce teploty 6.3.5.3.6.2 Volný pád 6.3.5.3 Další pády
          6.3.5.3.6.3          		 Průraz 6.3.5.4 Stohování
          6.1.5.6
          Plast Ostatní Počet vzorků Počet vzorků Počet vzorků Počet vzorků Počet vzorků Počet vzorků
          Lepenková bedna x 5 5 10 Požaduje se jeden vzorek, když obsahuje suchý led 2 požadují se 3 vzorky, když se zkouší na ”U” značku jak je uvedeno v 6.3.5.1.6 pro speciální požadavky
          X 5 0 5 2
          Lepenkový sud x 3 3 6 2
          X 3 0 3 2
          Plastová bedna X 0 5 5 2
          x 0 5 5 2
          Plastový sud/kanystr X 0 3 3 2
          X 0 3 3 2
          Bedny z ostatních materiálů X 0 5 5 2
          X 0 3 5 2
          Sudy/kanystry z ostatních materiálů X 0 3 3 2
          X 0 0 3 2
        2. (a) „Typ obalu” kategorizuje obaly pro účely zkoušek podle druhu obalů a jejich materiálových vlastností.
        3. POZNÁMKA 1: V případech, kdy je primární nádoba vyrobena ze dvou nebo více matriálů, musí být odpovídající zkoušce podroben materiál, který je nejvíce náchylný k poškození.
        4. 2: „Materiál sekundárního obalu se nebere v úvahu, pří výběru zkoušky nebo kondicionování pro zkoušku.
          1. Vysvětlení pro používání Tabulky:

            Jestliže se obal, který má být zkoušen skládá z vnější lepenkové bedny s primární nádobou z plastu, musí zkoušku vodním sprašováním (viz 6.3.5.3.6.1) podstoupit pět vzorků ještě před zkouškou na volný pád a dalších pět vzorků musí být kondicionováno při -18 °C (viz 6.3.5.3.6.2) před zkouškou volným pádem. Jestliže je obal určen pro suchý led, potom další jeden vzorek musí být podroben zkoušce volným pádem, pětkrát, po kondicionování, dle 6.3.5.3.6.3.

            Obaly připravené jako pro přepravu musí být podrobeny zkouškám podle 6.3.5.3 a 6.3.5.4. Pro vnější obaly se záhlaví Tabulky vztahuje na lepenku nebo podobné materiály, jejichž funkce může být rychle ovlivněna vlhkostí; plasty, které mohou při nízkých teplotách křehnout; a ostatní materiály, jako kovy, jejichž provedení není vlhkostí nebo teplotou ovlivněno.

      1. 6.3.5.3 Zkouška volným pádem
        1. 6.3.5.3.1 Vzorky musí být podrobeny zkoušce volným pádem z výšky 9 m na nepružnou, vodorovnou, hladkou a tuhou plochu podle 6.1.5.3.4.
        2. 6.3.5.3.2 Když jsou vzorky tvaru bedny, musí být zkoušeno pět vzorků podle následujících orientací:

          (a) naplocho na základnu;

          (b) naplocho na vrchní část;

          (c) naplocho na nejdelší stranu;

          (d) naplocho na nejkratší stranu;

          (e) na roh.

        1. 6.3.5.3.3 Tam, kde mají vzorky tvar sudu, budou zkoušeny tři vzorky podle jedné z následujících orientací:

          (a) diagonálně na horní hranu sudu, s centrem gravitace přímo nad bodem nárazu;

          (b) diagonálně na spodní hranu;

          (c) na plochu pláště.

        1. 6.3.5.3.4 Zatímco byly vzorky uvolněny v požadované orientaci, přijímá se, že z aerodynamických důvodů nemusí být náraz v této orientaci.
        2. 6.3.5.3.5 Po příslušné sekvenci pádů, nesmí dojít k úniku z primární nádoby (nádob), která musí zůstat chráněna fixačním/absorpčním materiálem v sekundárním obalu.
        3. 6.3.5.3.6 Speciální příprava zkušebního vzorku na zkoušku volným pádem
          1. 6.3.5.3.6.1 Lepenka - zkouška vodním sprejem

            Vnější obaly z lepenky: Vzorek musí být podroben vodnímu sprejování, které simuluje vystavení dešti přibližně 5 cm za hodinu po dobu nejméně jedné hodiny. Potom bude podroben zkoušce popsané v 6.3.5.3.1.

          1. 6.3.5.3.6.2 Plastové materiály - kondicionování za studena

            Primární nádoby z plastu nebo vnější obaly: Teplota zkušebního vzorku a jeho obsah musí být snížena na -18 °C, nebo méně, po dobu nejméně 24 hodin, v rozmezí 15 minut po vyjmutí z tohoto prostředí musí být zkušební vzorek podroben zkoušce popsané v 6.3.5.3.1. Pokud vzorek obsahuje suchý led, doba kondicionování se sníží na 4 hodiny.

          1. 6.3.5.3.6.3 Obaly určené pro suchý led - Dodatečná zkouška volným pádem

            Pokud je obal určen pro suchý led, musí být provedena dodatečná zkouška ke zkoušce volným pádem uvedené v 6.3.5.3.1 a pokud je to nutné dle 6.3.5.3.6.1 nebo 6.3.5.3.6.2. Jeden vzorek musí být uložen tak, aby veškerý suchý led vysublimoval, a potom je tento vzorek podroben zkoušce pádem v jedné z orientací popsaných v 6.3.5.3.2. Zvolí se ta, kde je nejvyšší pravděpodobnost poškození obalu.

      1. 6.3.5.4 Zkouška průrazem
        1. 6.3.5.4.1 Obaly s hrubou hmotností 7 kg nebo méně

          Vzorky musí být umístěny na rovný tvrdý povrch. Kulatá ocelová tyč o hmotnosti nejméně 7 kg, průměru z 38 mm a jejíž poloměr nepřevyšuje 6 mm, (viz obrázek 6.3.5.4.2), musí být spouštěna volným pádem svisle z výšky 1 m, měřeno od jejího nárazového konce k místu nárazu na povrchu vzorku. Jeden vzorek musí být umístěn na svou základnu. Druhý vzorek musí být umístěn v kolmém směru ke směru použitému při předchozí zkoušce. V každém případě ocelová tyč musí být zaměřena tak, aby udeřila do primární nádoby. Proražení sekundárního obalu je po každém následujícím úderu přijatelné, pokud nedojde k úniku z primární nádoby.

        1. 6.3.5.4.2 Obaly s hrubou (brutto) hmotností převyšující 7 kg

          Vzorky musí být spouštěny na konec válcové ocelové tyče. Tyč musí být nastavena svisle na rovný tvrdý povrch. Musí mít průměr 38 mm a hrany vrchního konce musí mít poloměr nepřekračující 6 mm (viz obrázek 6.3.5.4.2). Tyč musí vyčnívat z povrchu na vzdálenost nejméně rovnou vzdálenosti mezi střed primární nádoby (nádob) a vnější povrch vnějšího obalu o nejméně 200 mm. Jeden vzorek musí být spouštěn se svým horním čelem nejnižší svislým volným pádem z výšky 1 m měřené od vrcholu ocelové tyče. Druhý vzorek musí být spouštěn ze stejné výšky ve směru kolmém na směr, který byl použit poprvé. V každém případě obal musí být nasměrován tak, aby ocelová tyč byla schopna proniknout do primární nádoby. Při každém dalším nárazu proniknutí sekundárního obalu je přijatelné za předpokladu, že nedojde k úniku z primární nádoby.

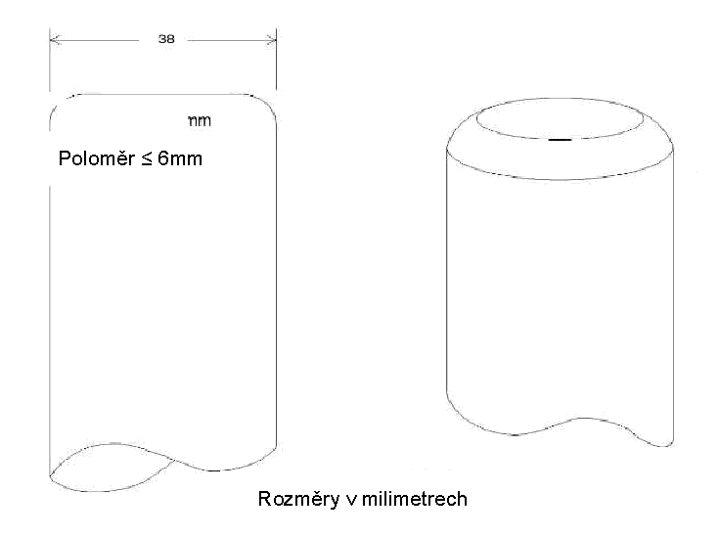

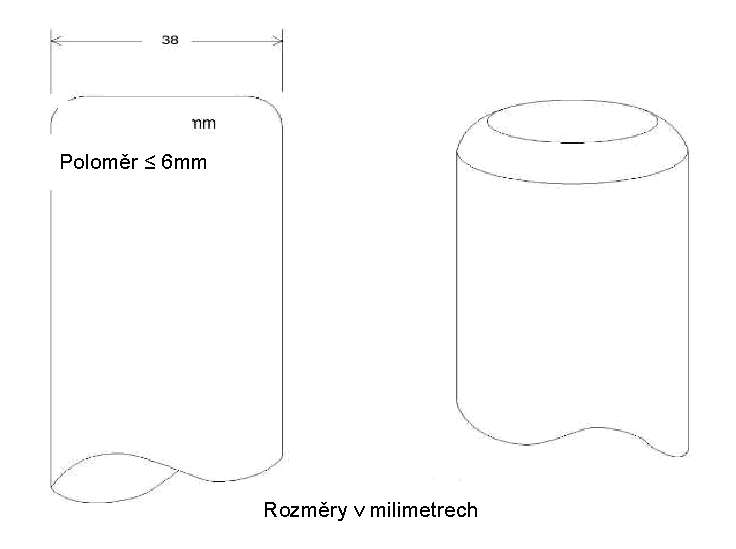

          Obrázek 6.3.5.4.2

          Obrázek
      1. 6.3.5.5 Psaný protokol o zkoušce
        1. 6.3.5.5.1 O provedených zkouškách musí být sepsán protokol o zkoušce, obsahující minimálně následující podrobnosti a musí být k disposici uživatelům obalů:
          1. 1. Název a adresa zkušebny;
          2. 2. Jméno a adresa žadatele, pokud je to vhodné;
          3. 3. Jednoznačná identifikace protokolu o zkoušce (např. číslo);
          4. 4. Datum zkoušky a protokolu;
          5. 5. Výrobce obalu;
          6. 6. Popis konstrukčního typu obalu (např. rozměry, materiály, uzávěry, tloušťka atd.) včetně způsobu výroby (např. vyfukování lisování, atd.), který může zahrnovat výkres(y) a/nebo fotografii(e);
          7. 7. Nejvyšší vnitřní objem;
          8. 8. Obsah zkoušek;
          9. 9. Popis zkoušky a výsledky;
          10. 10. Protokol o zkoušce musí být podepsán s uvedením jména a funkce podepsaného.
        1. 6.3.5.5.2 Protokol o zkoušce musí obsahovat prohlášení, že obal určený pro přepravu byl odzkoušen podle příslušných požadavků tohoto odstavce a že použití jiných metod balení nebo komponent, může mít za následek jeho neplatnost. Kopie protokolu o zkoušce musí být dána k dispozici příslušnému orgánu.
