Požadavky na konstrukci a zkoušení velkých obalůKapitola 6.6

6.6.1 Všeobecně
1. 6.6.1.1 Požadavky této kapitoly neplatí pro:
  1. – obaly pro třídu 2, vyjma velkých obalů pro předměty třídy 2, včetně obalů na aerosoly;
  2. – obaly pro třídu 6.2, vyjma velkých obalů pro UN 3291 odpad klinický;
  3. – obaly pro třídu 7 obsahující radioaktivní látky.
1. 6.6.1.2 Velké obaly musí být vyráběny, zkoušeny a rekonstruovány podle programu zajištění kvality, který uspokojuje příslušný orgán, aby bylo zabezpečeno, že každý vyrobený nebo rekonstruovaný velký obal odpovídá požadavkům této kapitoly.
2. POZNÁMKA: ISO 16106:2006 „Obaly - Přepravní obaly pro nebezpečné věci - Obaly pro nebezpečné věci, velké nádoby pro volně ložené látky (IBC), velké obaly – Návody pro používání ISO 9001“ poskytuje přijatelný návod pro postupy, které je nutno sledovat.
1. 6.6.1.3 Zvláštní požadavky na velké obaly v oddíle 6.6.4 jsou založeny na běžně používaných velkých obalech. Abychom vzali v úvahu pokrok ve vědě, a technologii neexistuje námitka proti použití velkých obalů majících rozdílné specifikace od těch, které jsou uvedeny v oddíle 6.6.4, za předpokladu, že jsou stejně účinné, přijatelné pro příslušný orgán a schopné úspěšně absolvovat zkoušky popsané v oddíle 6.6.5. Jiné postupy zkoušení nežli jsou ty, popsané v RID, jsou přijatelné za předpokladu, že jsou rovnocenné a jsou uznány příslušným orgánem.
2. 6.6.1.4 Výrobci a následní distributoři obalů musí poskytnut informace ohledně následných postupů a popisu typů a rozměrů uzávěrů (zahrnujíc v to požadovaná těsnění) a jakýchkoliv dalších komponent potřebných k zajištění, aby obaly jak jsou předávány k přepravě, byly schopné projít příslušnými zkouškami odolnosti dle této kapitoly.

6.6.2 Kód pro označení typu velkých obalů
1. 6.6.2.1 Kódy používané pro velké obaly se skládají z:
  (a) dvou arabských číslic, a sice:
  50 pro tuhé velké obaly; nebo
  51 pro flexibilní velké obaly; a
  (b) latinské velké písmeno označující povahu materiálu, např. dřevo, ocel atd., podle seznamu v pododdíle 6.1.2.6.
1. 6.6.2.2 Kód velkého obalu může být doplněn písmenem „W“. Toto písmeno znamená, že velký obal sice náleží typu označenému kódem, avšak byl vyroben podle rozdílné specifikace, než je uvedena v oddíle 6.6.4 a podle ustanovení v pododdíle 6.6.1.3 byl uznán jako ekvivalentní.

6.6.3 Značení velkých obalů UN kódem

6.6.3.1 Hlavní značení: Každý velký obal, který je vyroben a určen pro použití podle požadavků RID, musí být opatřen značením, které je trvanlivé, čitelné a je umístěno na takovém místě, aby bylo ihned viditelné. Písmena, číslice a znaky musí být alespoň 12 mm vysoké a musí zobrazovat:
(a) symbol Spojených národů pro obaly:

Požadavky na konstrukci a zkoušení velkých obalů

Tento znak nesmí být použit k jiným účelům než k potvrzení skutečnosti, že obal, přemístitelná cisterna nebo MEGC vyhovuje odpovídajícím požadavkům v kapitole 6.1, 6.2, 6.3, 6.5, 6.6 nebo 6.7 ¹.
Pro velké kovové obaly, na kterých je označení provedeno vytlačením nebo vyražením, smí být namísto symbolu použito písmen “UN“;
(b) číslo “50“ označuje tuhé velké obaly nebo “51“ označuje flexibilní velké obaly, následované označením materiálového typu podle seznamu v odstavci 6.5.1.4.1 (b);
(c) velké písmeno, které udává obalové skupiny, pro které je konstrukční typ schválen:
X pro obalové skupiny I, II, a III;
Y pro obalové skupiny II a III
Z jen pro obalovou skupinu III
(d) měsíc a rok (vždy poslední dvě číslice) výroby
(e) stát schvalující udělení UN kódu; uvedený mezinárodní rozlišovací značkou státu předepsanou v Úmluvě o silničním provozu²;
(f) Jméno nebo symbol výrobce a jiné označení pro velký obal podle ustanovení příslušného orgánu;
(g) zkušební zátěž při zkoušce stohováním v kg, pro velké obaly, které nejsou určeny pro stohování se uvede “0“,
(h) Nejvyšší dovolená celková (btto) hmotnost v kg,
Výše požadované hlavní označení, musí být uvedeno v pořadí výše uvedených písmen.
Každý prvek značení aplikovaný v souladu s písmeny (a) až (h) musí být jasně oddělen, např. lomítkem nebo mezerou, tak aby byl snadno identifikovatelný.

6.6.3.2 Příklady značení

Požadavky na konstrukci a zkoušení velkých obalů
	50A/X/05 01/N/PQRS 2500/1000	Velký obal z ocele, který smí být stohován stohovací zátěž: 2500 kg,
		nejvýše přípustná hmotnost (btto): 1000 kg.
	50H/Y/04 02/D/ABCD 987 /0/800	Velký obal z plastu, který nesmí být stohován, nejvyšší celková
		(btto) hmotnost: 800 kg.
	51H/Z/06 01/S/1999 0/500	Flexibilní velký obal, který nesmí být stohován, nejvyšší celková (btto) hmotnost: 500 kg.

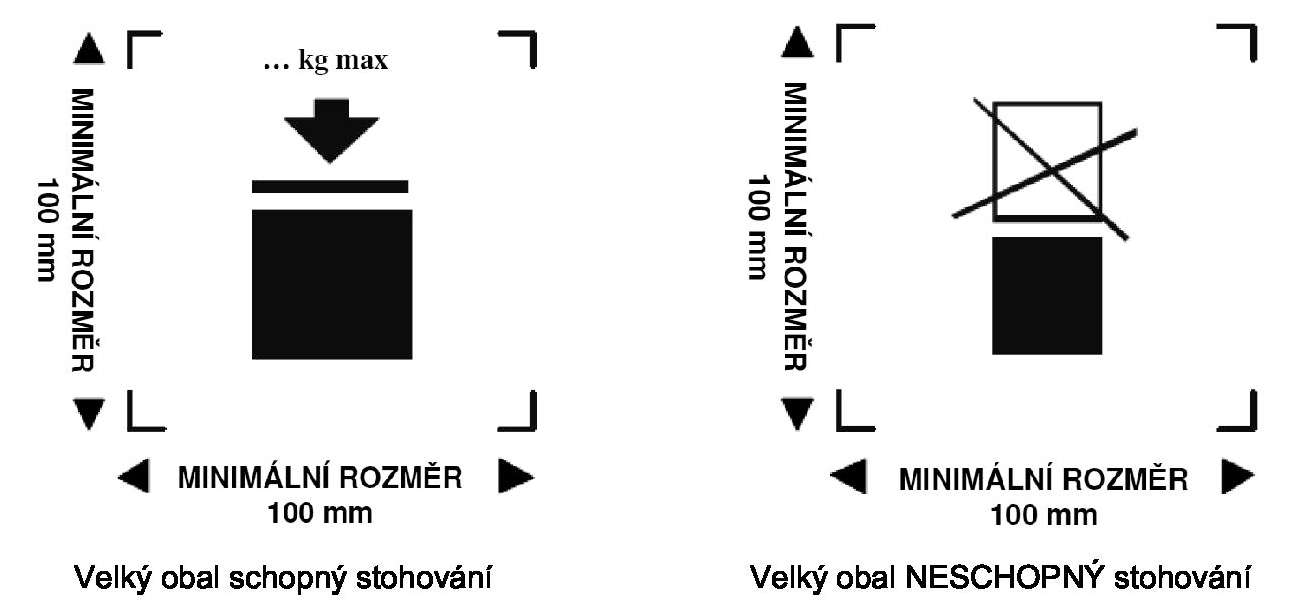

6.6.3.3 Maximální povolená stohovací zátěž použitelná při používání velkého obalu musí být znázorněna na znaku následujícím způsobem:
Znak nesmí být menší než 100 mm x 100 mm a musí být trvanlivý a jasně čitelný. Písmena a číslice udávající hmotnost musí být nejméně 12 mm vysoké.
Hmotnost vyznačená nad znakem nesmí překročit zatížení použité při zkoušce konstrukčního typu (viz 6.6.5.3.3.4) dělené 1,8.

6.6.4 Zvláštní požadavky na velké obaly
1. 6.6.4.1 Zvláštní požadavky na velké kovové obaly

  Požadavky na konstrukci a zkoušení velkých obalů
  50 A z oceli
  50 B z hliníku
  50 N z kovu (jiného než ocel nebo hliník)
  1. 6.6.4.1.1 Velké obaly musí být vyrobeny z přiměřeně tvarovatelného kovu, jehož svařitelnost byla plně prokázána. Svary musí být odborně provedeny a poskytovat plnou bezpečnost. Odolnost vůči nízké teplotě musí být brána v úvahu, když je to vhodné.
  2. 6.6.4.1.2 Musí se dbát na to, aby bylo zabráněno škodlivému galvanickému působení na základě doteku různých kovů.
1. 6.6.4.2 Zvláštní požadavky na velké obaly z flexibilních materiálů

  Požadavky na konstrukci a zkoušení velkých obalů
  51 H z flexibilního plastu
  51 M z papíru
  1. 6.6.4.2.1 Velké obaly musí být vyrobeny z vhodných materiálů. Pevnost materiálu a provedení flexibilních velkých obalů musí být uzpůsobeny vnitřnímu objemu a předpokládanému použití.
  2. 6.6.4.2.2 U všech flexibilních velkých obalů typu 51 M musí použitý materiál po minimálně 24 hodinovém úplném ponoření do vody vykazovat ještě minimálně 85 % hodnoty pevnosti v tahu, která byla původně naměřena u materiálu při kondicionování do rovnovážného stavu při relativní vlhkosti do 67 %.
  3. 6.6.4.2.3 Spoje musí být provedeny šitím, tepelným svařováním, lepením nebo jiným stejně vhodným postupem. Všechny konce švů musí být zabezpečeny.
  4. 6.6.4.2.4 Flexibilní velké obaly musí vykazovat přiměřenou odolnost vůči stárnutí a ztrátě pevnosti způsobené ultrafialovým zářením, klimatickými podmínkami nebo obsaženou látkou a tím prokázat vhodnost k jejich předpokládanému použití.
  5. 6.6.4.2.5 U flexibilních velkých obalů z plastu, u kterých se vyžaduje ochrana proti ultrafialovému záření, se tato ochrana zajišťuje přidáním sazí nebo jiných vhodných pigmentů nebo inhibitorů (do konstrukčního materiálu). Tyto příměsi se musí snášet s plněným nákladem a musí zůstat funkční během celé doby použití velkého obalu. Při použití sazí, pigmentů nebo inhibitorů, které se odlišují od těch, které byly použity pro výrobu odzkoušeného konstrukčního typu, může být upuštěno od opakování zkoušek, pokud změněný obsah sazí, pigmentů nebo inhibitorů nemá negativní vliv na fyzikální vlastnosti konstrukčních materiálů
  6. 6.6.4.2.6 Do materiálů velkých obalů smějí být přimíchány příměsi, které zlepší odolnost vůči stárnutí nebo pro jiné účely, za předpokladu, že nepříznivě neovlivní jeho fyzikální nebo chemické vlastnosti.
  7. 6.6.4.2.7 Je-li velký obal naplněn, nesmí poměr výšky vůči šířce činit více než 2:1
1. 6.6.4.3 Zvláštní požadavky na tuhé plastové velké obaly

  Požadavky na konstrukci a zkoušení velkých obalů
  50 H z tuhých plastů
  1. 6.6.4.3.1 Velký obal musí být zhotoven z vhodného plastu známé specifikace a jeho pevnost musí odpovídat objemu a přepokládanému používání. Materiál musí být odpovídajícím způsobem odolný vůči stárnutí a ztrátě pevnosti, způsobené obsahem nebo případně působením ultrafialového záření. Chování za nízké teploty musí být bráno v úvahu, pokud je to vhodné. Za normálních přepravních podmínek nesmí dojít k unikání obsahu.
  2. 6.6.4.3.2 Je-li potřebná ochrana proti ultrafialovému záření, musí být toto provedeno přidáním sazí nebo jiných vhodných pigmentů nebo inhibitorů. Tyto příměsi se musí snášet s obsahem a musí plnit svoji funkci během životnosti velkého obalu. Při použití sazí, pigmentů nebo inhibitorů, které se odlišují od těch, které byly použity pro výrobu odzkoušeného konstrukčního typu, může být upuštěno od opakování zkoušek, pokud změněný obsah sazí, pigmentů nebo inhibitorů nemá negativní vliv na fyzikální vlastnosti konstrukčního materiálu.
  3. 6.6.4.3.3 Aditiva mohou být přidána do materiálu velkého obalu ke zvýšení odolnosti vůči stárnutí, nebo pro jiné účely, pokud nepříznivě neovlivní fyzikální nebo chemické vlastnosti materiálu.
1. 6.6.4.4 Zvláštní požadavky na lepenkové velké obaly

  Požadavky na konstrukci a zkoušení velkých obalů
  50 G z tuhé lepenky
  1. 6.6.4.4.1 Velký obal musí být zhotoven z pevné hladké lepenky nebo tří a vícevrstvé vlnité lepenky dobré kvality, odpovídající vnitřnímu objemu a předpokládanému použití. Odolnost vnějšího povrchu k absorpci vody podle Cobba 30 min (v režimu Cobb1800) nesmí být vyšší než 155 g/m² (viz norma ISO 535:1991). Lepenka musí mít odpovídající pevnost v ohybu. Lepenka musí být formátována bez trhlin. Lepenka při kompletaci obalu se nesmí v rylování lámat či na povrchu popraskat, nebo se silně vyboulit. Vlny lepenky musí být pevně slepeny s vnější vrstvou.
  2. 6.6.4.4.2 Stěny, včetně víka a dna, musí vykázat odolnost vůči průrazu minimálně 15 J, měřeno podle normy ISO 3036:1975.
  3. 6.6.4.4.3 Výrobní spoje lepenkových vnějších obalů musí vykazovat dostatečné překrytí a musí být provedeny lepicí páskou, slepením, sešitím kovovými sponami nebo jiným minimálně stejně vhodnými spojovacími prostředky. Je-li spojení provedeno slepením nebo za použití lepicí pásky, lepidlo musí být vodovzdorné. Kovové spony musí prošít všechny spojované části obalu a být tvarovány nebo chráněny tak, aby nemohly ohrozit vnitřní vložku prodřením nebo propíchnutím.
  4. 6.6.4.4.4 Paletová dna, která tvoří součást velkého obalu, nebo jakékoli odnímatelné palety, musí být uzpůsobeny k mechanické (vidlicové) manipulaci s velkým obalem naplněným na nejvyšší dovolenou celkovou (btto) hmotnost.
  5. 6.6.4.4.5 Odnímatelná paleta nebo paletové dno musí být bez výstupků, aby se zabránilo narušení spodku velkého obalu, což by při manipulaci mohlo být příčinou škody.
  6. 6.6.4.4.6 U odnímatelné palety musí být těleso obalu pevně spojeno s odnímatelnou paletou, aby se zajistila stabilita při manipulaci a přepravě. Mimo to musí být vrchní povrch odnímatelných palet prost ostrých výstupků, které by mohly poškodit velký obal.
  7. 6.6.4.4.7 K zvýšení odolnosti při stohování smějí být používány podpůrné prvky jako dřevěné vzpěry, které se však musí umístit vně vnitřní vložky.
  8. 6.6.4.4.8 Je-li předpokládáno stohování velkých obalů, musí být nosná plocha zhotovena tak, aby zátěž byla bezpečně rozložena.
1. 6.6.4.5 Zvláštní požadavky na dřevěné velké obaly

  Požadavky na konstrukci a zkoušení velkých obalů
  50 C z přírodního dřeva
  50 D z překližky
  50 F z rekonstituovaného dřeva
  1. 6.6.4.5.1 Pevnost používaných materiálů a jejich konstrukční aplikace musí odpovídat objemu a předpokládanému použití velkých obalů
  2. 6.6.4.5.2 Je-li velký obal z přírodního dřeva, musí být z dřeva dobře vyzrálého, vyschlého a dřeva bez vad, aby nedošlo k závažnému snížení pevnosti kterékoliv části velkých obalů. Každý díl velkých obalů musí být plnostěnný (z jednoho kusu), nebo tomuto rovnocenný. Díly lze považovat za plnostěnné, pokud přířezy dílu jsou spojeny odpovídající metodou, např. Lindermanovo spojení (spoj typu vlaštovčího ocasu), spojení na pero a drážku, přeplátováním, na tupý spoj s nejméně 2 vlnovitými kovovými upevňovacími prvky pro každý spoj nebo jiným stejně účinným způsobem.
  3. 6.6.4.5.3 Je-li velký obal z překližky, musí se tato skládat nejméně ze tří vrstev. Tyto musí být vyrobeny z dobře vyzrálé loupané nebo po létech řezané dýhy, obchodně obvykle suché a bez vad, které by snížily pevnost velkého obalu. Jednotlivé vrstvy musí být spolu slepeny vodovzdorným lepidlem. Pro výrobu velkých obalů mohou být použity také jiné vhodné materiály společně s překližkou.
  4. 6.6.4.5.4 Je-li velký obal z rekonstituovaného dřeva, pak musí být materiály jako tvrdé dřevovláknité či dřevotřískové desky nebo jiné vhodné materiály vodovzdorné.
  5. 6.6.4.5.5 Velké obaly musí být pevně spojeny hřebíky nebo zabezpečeny s rohovými svlaky nebo konci, nebo musí být kompletovány jinými stejně vhodnými prostředky.
  6. 6.6.4.5.6 Paletové dno, které vytváří nedílnou část velkého obalu, nebo odnímatelná paleta musí být vhodné pro mechanickou manipulaci velkého obalu naplněného na nejvyšší přípustnou celkovou (btto) hmotnost.
  7. 6.6.4.5.7 Odnímatelná paleta nebo paletové dno musí být navrženy tak, aby se zabránily možnosti jakýchkoliv výčnělků základny velkého obalu, které by mohly být náchylné k vzniku poškození při manipulaci.
  8. 6.6.4.5.8 U odnímatelné palety musí být těleso obalu spojeno pevně s paletou, aby byla zajištěna stabilita při manipulaci a přepravě. Povrch odnímatelné palety musí být prost nerovností, které by mohly velký obal poškodit.
  9. 6.6.4.5.9 Zesilovací systémy, jako jsou dřevěné podpěry k zvýšení stohovatelnosti, smí být použity, ale musí být situovány vně vnitřní vložky.
  10. 6.6.4.5.10 Je-li předpokládáno, že velké obaly budou stohovány, musí být nosné plochy uzpůsobeny tak, že dojde k bezpečnému rozložení nákladu.

Požadavky na konstrukci a zkoušení velkých obalů
50 A	z oceli
50 B	z hliníku
50 N	z kovu (jiného než ocel nebo hliník)

Požadavky na konstrukci a zkoušení velkých obalů
51 H	z flexibilního plastu
51 M	z papíru

Požadavky na konstrukci a zkoušení velkých obalů
50 H	z tuhých plastů

Požadavky na konstrukci a zkoušení velkých obalů
50 G	z tuhé lepenky

Požadavky na konstrukci a zkoušení velkých obalů
50 C	z přírodního dřeva
50 D	z překližky
50 F	z rekonstituovaného dřeva

6.6.5 Zkušební požadavky na velké obaly
1. 6.6.5.1 Provádění a četnost zkoušek
  1. 6.6.5.1.1 Konstrukční typ každého velkého obalu musí být podroben podle 6.6.5.3 předpokládaným zkouškám a to podle pevně stanovených postupů příslušným orgánem povolujícím umístění značky a musí tímto příslušným orgánem být schválen.
  2. 6.6.5.1.2 Každý konstrukční typ velkého obalu musí před použitím úspěšně projít zkouškami předepsanými v této kapitole. Konstrukční typ velkého obalu je určen konstrukcí, rozměrem, použitým materiálem a jeho tloušťkou, způsobem výroby a balení, může však také zahrnovat různé opracování povrchu, včetně velkých obalů, které se od svého konstrukčního typu odlišují pouze nižší konstrukční výškou.
  3. 6.6.5.1.3 Zkoušky musejí být provedeny se vzorky z výroby v intervalech, které jsou příslušným orgánem pevně stanoveny. Budou-li takovéto zkoušky provedeny na velkých obalech z lepenky, příprava při okolních podmínkách (prostředí) se považuje za rovnocennou podmínkám uvedeným v pododdíle 6.6.5.2.4.
  4. 6.6.5.1.4 Zkoušky se musejí opakovat také po každé změně konstrukce, materiálu nebo technologie výroby velkých obalů.
  5. 6.6.5.1.5 Příslušný orgán může povolit selektivní zkoušku velkých obalů, které se jen velmi málo liší od již zkoušeného konstrukčního typu: např. menšími rozměry vnitřních obalů nebo vnitřními obaly s nižší čistou (netto) hmotností, nebo také velké obaly s malými redukcemi vnějších rozměrů.
  6. 6.6.5.1.6 (Vyhrazeno)
  7. POZNÁMKA: Pro podmínky sestavování různých vnitřních obalů do velkého obalu a povolených variací vnitřních obalů, viz 4.1.1.5.1.
  1. 6.6.5.1.7 Příslušný orgán může kdykoliv požadovat důkaz, aby zkouškami podle tohoto oddílu bylo prokázáno, že velké obaly ze sériové výroby splňují požadavky pro zkoušky konstrukčního typu.
  2. 6.6.5.1.8 Pod podmínkou, že platnost výsledků zkoušky nebude ovlivněna a se souhlasem příslušného orgánu, smí být provedeno více zkoušek s jedním vzorkem.
1. 6.6.5.2 Příprava pro zkoušky
  1. 6.6.5.2.1 Zkoušky se provedou na velkých obalech připravených k přepravě, včetně vnitřních obalů nebo přepravovaných předmětů. Vnitřní obaly pro kapalné látky musí být plněny nejméně na 98 % svého nejvyššího vnitřního objemu, pro tuhé látky na nejméně 95 % svého nejvyššího vnitřního objemu. U velkých obalů, jejichž vnitřní obaly jsou určeny pro přepravu kapalných nebo pevných látek, je potřeba provést oddělené zkoušky s kapalným a tuhým obsahem. Látky obsažené ve vnitřních obalech nebo předměty obsažené ve velkých obalech určené k přepravě se smí nahradit jinými látkami nebo předměty, pokud tímto nebudou výsledky zkoušky negativně zkresleny. Jsou-li použity jiné vnitřní obaly nebo předměty, musí mít stejné fyzikální vlastnosti (hmotnost atd.) jako k přepravě určené vnitřní obaly nebo předměty. Je přípustné použít přídavnou zátěž, jako pytle s olověným šrotem, aby se dosáhlo požadované celkové hmotnosti kusu, pokud jsou použity tak, aby tímto neovlivnily výsledky zkoušky.
  2. 6.6.5.2.2 Použije-li se při zkoušce pádem místo kapaliny jiná látka, musí mít tato srovnatelnou relativní hustotu a viskozitu jako látka, která má být přepravována. Pro pádovou zkoušku kapalin může být použita i voda za podmínek daných v 6.6.5.3.4.4.
  3. 6.6.5.2.3 Velké plastové obaly a velké obaly obsahující vnitřní plastové obaly, vyjma pytlů, které jsou určeny pro pevné látky nebo předměty, je třeba podrobit zkoušce volným pádem, když teplota zkušebního vzorku a jeho obsahu byla redukována na - 18°C nebo nižší. Od kondiciování může být upuštěno, jestliže materiály obalu vykazují při nízkých teplotách dostatečnou poddajnost a pevnost v tahu. Budou-li zkušební vzorky připraveny tímto způsobem, lze ustoupit od kondicionování podle 6.6.5.2.4. Pro zkoušky použité kapalné látky se musí udržet v kapalném stavu přidáním příměsi proti zmrznutí, pokud je to nutné.
  4. 6.6.5.2.4 Velké lepenkové obaly musí být minimálně 24 hodin kondicionovány v prostředí, kde je teplota a relativní vlhkost vzduchu řízena. Jsou tři možnosti, z nichž musí být jedna vybrána. Upřednostněné prostředí je 23 °C ± 2 °C a 50 % ± 2 % relativní vlhkost vzduchu. Obě ostatní možnosti jsou 20 °C ± 2 °C a 65 % ± 2 % relativní vlhkosti vzduchu nebo 2 7 °C ± 2 °C a 65 % ± 2 % relativní vlhkosti vzduchu.
  5. POZNÁMKA: Střední hodnoty musí ležet uvnitř těchto mezních hodnot. Krátkodobé odchylky a mezní hodnoty mohou vyvolat odchylky jednotlivých měření až o ± 5 % pro relativní vlhkost vzduchu, bez významného zhoršení reprodukovatelnosti zkoušky.
1. 6.6.5.3 Zkušební požadavky
  1. 6.6.5.3.1 Zkouška zdvihem zdola
    1. 6.6.5.3.1.1 Rozsah použití
      Pro všechny druhy velkých obalů, které jsou uzpůsobeny ke zdvihu zdola (vidlicové manipulaci), jako zkouška konstrukčního typu.
    1. 6.6.5.3.1.2 Příprava velkých obalů pro zkoušku
      Velký obal je plněn až k 1,25 násobku své nejvyšší dovolené celkové (btto) hmotnosti, přičemž je zátěž rovnoměrně rozložena.
    1. 6.6.5.3.1.3 Postup zkoušení
      Velký obal musí být 2x zvednut vidlicovým vysokozdvižným vozíkem a nechá se potom klesnout, přičemž je třeba vidlice umístit centrálně s odstupem 3/4 od zaváděcího bočního rozměru (pokud nejsou zaváděcí body udány). Vidlice musí být zavedena až do 3/4 zaváděcího směru. Zkouška musí být opakována v každém možném zaváděcím směru.
    1. 6.6.5.3.1.4 Kritéria pro vyhovění zkoušce
      Žádné trvalé deformace velkého obalu, které ovlivní bezpečnost přepravy a žádná ztráta obsahu.
  1. 6.6.5.3.2 Zkouška zdvihem shora
    1. 6.6.5.3.2.1 Rozsah použití
      Pro všechny druhy velkých obalů, které jsou uzpůsobeny pro zdvih shora (závěsnou manipulaci), jako zkouška konstrukčního typu.
    1. 6.6.5.3.2.2 Příprava velkých obalů pro zkoušku
      Velké obaly musí být naplněny na dvojnásobek jejich nejvyšší dovolené celkové (btto) hmotností. Flexibilní velké obaly musí být naplněny na šestinásobek jejich nejvyšší dovolené celkové (btto) hmotnosti, přičemž zátěž musí být rovnoměrně rozložena.
    1. 6.6.5.3.2.3 Postup zkoušení
      Velké obaly musí být zvednuty způsobem, pro který jsou vybaveny, až se nacházejí volně nad podlahou a po dobu 5 minut jsou v této poloze drženy.
    1. 6.6.5.3.2.4 Kritéria pro vyhovění zkoušce
      1. a) Kovové velké obaly a velké obaly z plastu: žádná trvalá deformace, která by je učinila nezpůsobilými k přepravě a žádná ztráta obsahu.
      2. b) Velké flexibilní obaly: žádné poškození velkého obalu nebo jejích zvedacích zařízení, které by je učinilo nezpůsobilými k přepravě nebo manipulaci.
  1. 6.6.5.3.3 Zkouška stohováním
    1. 6.6.5.3.3.1 Rozsah použití
      Pro všechny druhy velkých obalů, které jsou uzpůsobeny ke stohování na sobě, jako zkouška konstrukčního typu.
    1. 6.6.5.3.3.2 Příprava velkých obalů pro zkoušku
      Velký obal musí být naplněn na svou nejvyšší dovolenou celkovou (btto) hmotnost.
    1. 6.6.5.3.3.3 Postup zkoušení
      Velký obal musí svým dnem stát na vodorovném tvrdém podkladě a být vystaven působení rovnoměrně rozdělené zkušební zátěži (viz odstavec 6.6.5.3.3.4) po dobu nejméně 5 minut; Velké obaly ze dřeva, lepenky nebo plastu musí být této zátěži vystaveny nejméně 24 hodin.
    1. 6.6.5.3.3.4 Výpočet zkušební zátěže
      Zátěž, kterou se velký obal zatíží, musí být minimálně 1,8 násobkem součtové nejvyšší dovolené celkové (btto) hmotnosti počtu stejných velkých obalů, které mohou být během přepravy na velký obal nastohovány.
    1. 6.6.5.3.3.5 Kritéria pro vyhovění zkoušce
      1. a) Velké obaly kovové, z tuhého plastu: žádná trvalá deformace, která by je učinila nezpůsobilými k přepravě a žádná ztráta obsahu.
      2. b) Flexibilní velké obaly: žádné poškození velkého obalu nebo jejích zvedacích zařízení, které by je učinilo nezpůsobilými k přepravě nebo manipulaci.
  1. 6.6.5.3.4 Zkouška volným pádem
    1. 6.6.5.3.4.1 Rozsah použití
      Pro všechny druhy velkých obalů, jako zkoušky konstrukčního typu.
    1. 6.6.5.3.4.2 Příprava velkých obalů na zkoušku
      Velké obaly musí být naplněny podle odstavce 6.6.5.2.1
    1. 6.6.5.3.4.3 Postup zkoušení
      Velký obal musí být puštěn na nepružný, vodorovný, plochý, masivní a tuhý povrch podle požadavků 6.1.5.3.4 takovým způsobem, aby se zajistilo, že bod nárazu je v té části základny velkého obalu, kterou je možno považovat za nejvíce zranitelnou.
    1. 6.6.5.3.4.4 Výška pádu
    2. POZNÁMKA: Velké obaly pro látky a předměty třídy 1 musí být vyzkoušeny podle zkušebních požadavků pro obalovou skupinu II.
    1. 6.6.5.3.4.5 Kritéria pro vyhovění zkoušce
      1. 6.6.5.3.4.5.1 Velké obaly nesmějí vykázat žádné poškození, které by ohrožovalo bezpečnost přepravy. Nesmí dojít k žádnému úniku přepravované látky z vnitřního obalu nebo z předmětu.
      2. 6.6.5.3.4.5.2 U velkých obalů pro předměty třídy 1 není dovolena žádná trhlina, která by umožnila únik výbušných látek nebo předmětů z velkého obalu.
      3. 6.6.5.3.4.5.3 Byl-li velký obal podroben zkoušce volným pádem, zkušební vzorek obstál, jestliže celý obsah zůstal v obalu, i když uzávěr už není prachotěsný.
1. 6.6.5.4 Atestace a zkušební protokol
  1. 6.6.5.4.1 Na každý konstrukční typ velkého obalu musí být vydán atest s povolením značení (UN kódem podle oddílu 6.6.3) osvědčující, že konstrukční typ včetně jeho vybavení splnily požadavky zkoušek.
  2. 6.6.5.4.2 O zkoušce musí být sepsán zkušební protokol obsahující minimálně následující údaje a musí být dostupný uživatelům velkého obalu:
    1. 1. Jméno a adresa zkušebny;
    2. 2. Jméno a adresa objednavatele (pokud je to vhodné);
    3. 3. Jednoznačná identifikace protokolu;
    4. 4. Datum protokolu;
    5. 5. Výrobce velkého obalu;
    6. 6. Popis konstrukčního typu velkého obalu (např. rozměry, materiály, uzávěry, tloušťky stěn atd.) a/nebo fotografie;
    7. 7. Nejvyšší vnitřní objem/nejvyšší dovolená celková (btto) hmotnost;
    8. 8. Charakteristické znaky zkoušeného obsahu, např. druhy a popisy použitých vnitřních obalů nebo předmětů;
    9. 9. Popisy a výsledky zkoušek;
    10. 10. Zkušební protokol musí být podepsán s uvedením jména a funkce podepisujícího.
  1. 6.6.5.4.3 Zkušební protokol musí obsahovat prohlášení, že pro přepravu připravený velký obal byl odzkoušen v souladu s příslušnými požadavky této kapitoly, a že tento zkušební protokol při použití jiných způsobů balení nebo komponent, může být neplatný. Jedno vyhotovení zkušebního protokolu je třeba poskytnout příslušnému orgánu.

Požadavky na konstrukci a zkoušení velkých obalů
Obalová skupina I	Obalová skupina II	Obalová skupina III
1,8 m	1,2 m	0,8 m

Požadavky na konstrukci a zkoušení velkých obalů
Obalová skupina I	Obalová skupina II	Obalová skupina III
1,8 m	1,2 m	0,8 m

Požadavky na konstrukci a zkoušení velkých obalů
Obalová skupina I	Obalová skupina II	Obalová skupina III
d x 1,5 (m)	d x 1,0 (m)	d x 0,67 (m)
