POŽADAVKY NA KONSTRUKCI A ZKOUŠENÍ VELKÝCH NÁDOB PRO VOLNĚ LOŽENÉ LÁTKY (IBC)KAPITOLA 6.5

6.5.1 Obecné požadavky

6.5.1.1 Rozsah
1. 6.5.1.1.1 Požadavky této kapitoly se vztahují na IBC - velké nádoby pro volně ložené látky (jejichž používání je výslovně dovoleno pro přepravu určitých nebezpečných látek podle pokynů pro balení uvedených ve sloupci (8) kapitoly 3.2. Přemístitelné cisterny, cisternové kontejnery, které odpovídají požadavkům kapitoly 6.7, nebo 6.8, se nepovažují za IBC. IBC, které splňují požadavky této kapitoly, se pro účely ADR nepovažují za kontejnery.
2. 6.5.1.1.2 IBC a jejich provozní výstroj neodpovídající přesně těmto požadavkům, ale mající přijatelné alternativy, mohou být příslušným orgánem považovány za přijatelné pro schválení. Kromě toho s ohledem na vědecký a technický pokrok může být používání alternativních uspořádání, která nabízejí nejméně stejnou bezpečnost používání z hlediska snášenlivosti s vlastnostmi přepravovaných látek a stejnou nebo vyšší odolnost proti nárazu, zatížení a ohni, povoleno příslušným orgánem.
3. 6.5.1.1.3 Konstrukce, výstroj, zkoušení, značení a provoz IBC musí být uznány příslušným orgánem země, ve které byla IBC schválena.
4. POZNÁMKA: Strany provádějící kontroly a zkoušky v jiných zemích po uvedení IBC do provozu, nemusí být schváleny příslušným orgánem země, ve které byla IBC schválena, ale prohlídky a zkoušky se musí provádět v souladu s pravidly uvedenými ve schválení IBC.
1. 6.5.1.1.4 Výrobci a následní distributoři IBC musí poskytnout informace týkající se postupů, které je nutno dodržovat a popis typů a rozměrů uzávěrů ( zahrnujíc v to požadovaná těsnění) a jakékoliv další komponenty potřebné k tomu, aby se zajistilo, že IBC, jak jsou podávány k přepravě jsou schopné projít konstrukčními zkouškami předepsanými v této kapitole.

6.5.1.2 (Vyhrazeno)
6.5.1.3 (Vyhrazeno)

6.5.1.4 Kódovací systém pro značení IBC

6.5.1.4.1 Kód konstrukčního typu tvoří dvě arabské číslice, jak je uvedeno v odstavci (a), následované velkým(i) písmenem(ny), jak je uvedeno v odstavci (b), následované, pokud je to stanoveno v jednotlivých oddílech, arabskou číslicí označující kategorii IBC.

(a)

POŽADAVKY NA KONSTRUKCI A ZKOUŠENÍ VELKÝCH NÁDOB PRO VOLNĚ LOŽENÉ LÁTKY (IBC)
Typ	Pro tuhé látky, plněné nebo vyprazdňované		Pro kapaliny
	Samospádem	pod tlakem vyšším než 10 kPa (0,1 baru)
Tuhý	11	21	31
Flexibilní	13	-	-

POŽADAVKY NA KONSTRUKCI A ZKOUŠENÍ VELKÝCH NÁDOB PRO VOLNĚ LOŽENÉ LÁTKY (IBC)
(b)	Materiály:	A.	Ocel (všechny typy a povrchové úpravy)
		B.	Hliník
		C.	Přírodní dřevo
		D.	Překližka
		F.	Rekonstituované dřevo (dřevo vláknité a třískové materiály)
		G.	Lepenka
		H.	Plast
		L.	Textilní tkaniny
		M.	Papír, vícevrstvý
		N.	Kov (mimo ocel a hliník)

6.5.1.4.2 Pro kompozitní IBC musí být použity v druhém pořadí kódu dvě velká písmena latinské abecedy. První udává materiál vnitřní nádoby IBC a druhé vnějšího pláště IBC.

6.5.1.4.3 Dále jsou uvedeny typy a kódy IBC:

POŽADAVKY NA KONSTRUKCI A ZKOUŠENÍ VELKÝCH NÁDOB PRO VOLNĚ LOŽENÉ LÁTKY (IBC)
Materiál	Kategorie	Kód	Pododdíl
Kov
A. Ocel	pro tuhé látky, plněné a vyprazdňované samospádem	11A	6.5.5.1
	pro tuhé látky, plněné a vyprazdňované pod tlakem	21A
	pro kapaliny	31A
B. Hliník	pro tuhé látky, plněné a vyprazdňované samospádem	11B
	pro tuhé látky, plněné a vyprazdňované pod tlakem	21B
	pro kapaliny	31B
N. Ostatní kovy	pro tuhé látky, plněné a vyprazdňované samospádem	11N
	pro tuhé látky, plněné a vyprazdňované pod tlakem	21N
	pro kapaliny	31N
Flexibilní
H. Plasty	tkané plasty bez povlaku nebo vložky	13H1	6.5.5.2
	tkané plasty s povlakem	13H2
	tkané plasty s vložkou	13H3
	tkané plasty s povlakem a s vložkou	13H4
	plastová fólie	13H5

POŽADAVKY NA KONSTRUKCI A ZKOUŠENÍ VELKÝCH NÁDOB PRO VOLNĚ LOŽENÉ LÁTKY (IBC)
Materiál	Kategorie	Kód	Pododdíl
Flexibilní
L. Textilní tkanina	bez povlaku nebo vložky	13L1	6.5.5.2
	s povlakem	13L2
	s vložkou	13L3
	s povlakem a s vložkou	13L4
M. Papír	Vícevrstvý	13M1
M. Papír	vícevrstvý, vodovzdorný	13M2
H. Tuhé plasty	pro tuhé látky, plněné a vyprazdňované samospádem, vybavené provozní výstrojí	11H1	6.5.5.3
	pro tuhé látky, plněné a vyprazdňované samospádem, samonosné	11H2
	pro tuhé látky, plněné a vyprazdňované pod tlakem, vybavené provozní výstrojí	21H1
	pro tuhé látky, plněné a vyprazdňované pod tlakem, samonosné	21H2
	pro kapaliny, vybavené provozní výstrojí	31H1
	pro kapaliny, samonosné	31H2
HZ. Kompozitní s plastovou vnitřní nádobou ^a	pro tuhé látky, plněné a vyprazdňované samospádem, s nádobou z tuhého plastu	11HZ1	6.5.5.4
	pro tuhé látky, plněné a vyprazdňované samospádem, s nádobou z flexibilního plastu	11 HZ2
	pro tuhé látky, plněné a vyprazdňované pod tlakem, s nádobou z tuhého plastu	21HZ1
	pro tuhé látky, plněné a vyprazdňované pod tlakem, s nádobou z flexibilního plastu	21HZ2
	pro kapaliny, s nádobou z tuhého plastu	31HZ1
	pro kapaliny, s nádobou z flexibilního plastu	31HZ2
G. Lepenka	pro tuhé látky, plněné a vyprazdňované samospádem	11G	6.5.5.5
Dřevo
C. Přírodní dřevo	pro tuhé látky, plněné a vyprazdňované samospádem, s vnitřní vložkou	11C	6.5.5.6
D. Překližka	pro tuhé látky, plněné a vyprazdňované samospádem, s vnitřní vložkou	11D
F. Rekonstituované dřevo	pro tuhé látky, plněné a vyprazdňované samospádem, s vnitřní vložkou	11F

^a Tento kód musí být doplněn nahrazením písmena Z velkým písmenem podle 6.5.1.4.1 b) označujícím použitý materiál pro vnější obal.

6.5.1.4.4 Píspeno „W“ může být uvedeno za kódem IBC. Písmeno „W“ označuje, že IBC, ačkoli je stejného typu uvedeného kódem, je vyrobena podle specifikace odlišné od specifikace uvedené v 6.5.5 a je považována rovnocennou podle požadavku uvedených v 6.5.1.1.2.

6.5.2 Značení UN kódem

6.5.2.1 Základní značení

6.5.2.1.1 Každí IBC vyrobená a určeni pro používání podle ADR musí mít značení, které je trvalé, čitelné a umístěné tak, aby bylo zřetelně viditelné. Písmena, číslice a znaky musí být nejméně 12 mm vysoké a musí uvidět:
(a) Znak OSN pro obaly
Tento znak nespí být použit pro jiné účely než pro osvědčení, že obal, přemístitelná cisterna nebo MEGC splňuje příslušné požadavky kapitoly 6.1, 6.2, 6.3, 6.5, 6.6 nebo 6.7 ¹.
U kovových IBC, na kterých se značení provádí vyražením nebo vytlačením, smí být použita místo znaku písmena UN;
(b) Kód udávající typ IBC podle 6.5.1.4;
(c) Velká písmena, která udávají obalovou skupinu(y), pro kterou(é) je konstrukční typ schválen:
(i) X pro obalové skupiny I, II a III (IBC pouze pro tuhé látky)
(ii) Y pro obalové skupiny II a III;
(iii) Z pouze pro obalovou skupinu III;
(d) Měsíc a rok (vždy poslední dvě číslice) výroby.
(e) Stát povolující přidělení značení UN kódem; uvedený rozlišovací značkou pro motorová vozidla v mezinárodním provozu²;
(f) Jméno nebo značka výrobce nebo jiné označení IBC stanovené příslušným orgánem;
(g) Zkušební zatížení při zkoušce stohováním v kg. Číslicí „0“ musí být označena IBC, která nejsou konstruována pro stohování;
(h) Nejvyšší dovoleni celková (btto) hmotnost v kg.
Shora předepsané základní značení musí být vyznačeno v pořadí pododstavců uvedených níže. Značení podle 6.5.2.2, jakož i všechna další značení schválená příslušným orgánem, je nutno umístit tak, aby jednotlivé čisti značení byly správně identifikovatelné.
Každý prvek UN kódu podle (a) až (h) a 6.5.2.2 musí být jasně oddělen, např. lomítkem, nebo mezerou, tak aby byl snadno identifikovatelný

6.5.2.1.2 Příklady značení pro různé typy IBC v souladu s 6.5.2.1.1, písmeny (a) až (h) uvedenými výše:

POŽADAVKY NA KONSTRUKCI A ZKOUŠENÍ VELKÝCH NÁDOB PRO VOLNĚ LOŽENÉ LÁTKY (IBC)
	11A/Y/02 99 NL/Mulder 007/5500/1500	Kovové IBC z oceli pro přepravu tuhých látek, které se vyprazdňují např. samospádem pro obalové skupiny II a III, vyrobená v únoru 1999, schválená v Nizozemsku, vyrobená firmou Mulder podle konstrukčního typu, pro který příslušný orgán přidělil kód 007, použité zatížení při zkoušce stohováním v kg, nejvyšší celková (btto) hmotnost v kg.
	13H3/Z/03 01 F/Meunier 1713/0/1500	Flexibiní IBC pro přepravu tuhých látek, vyprazdňované samospádem, vyrobená z plastové tkaniny s vložkou, neurčené pro stohování.
	31H1/Y/04 99 GB/9099/10800/1200	IBC z tuhého plastu pro přepravu kapalných látek s konstrukčním vybavením, uzpůsobeným ke stohování.
	31HA1/Y/05 01 D/Müller/1683/10800 1200	Kompozitní-IBC pro přepravu kapalin s vnitřní nádobou z tuhého plastu s vnějším pláštěm z oceli.
	11C/X/01 02 S/Aurigny/9876/3000 910	IBC z přírodního dřeva pro přepravu tuhých látek s vnitřní vložkou, schválené pro tuhé látky obalové skupiny I.

6.5.2.2 Doplňkové značení

6.5.2.2.1 Každá IBC musí mít značení požadované v 6.5.2.1 a kromě toho následující informace, které mohou být uvedeny na korozi odolném štítku trvale připevněném na místě snadno dostupném pro kontrolu.

POŽADAVKY NA KONSTRUKCI A ZKOUŠENÍ VELKÝCH NÁDOB PRO VOLNĚ LOŽENÉ LÁTKY (IBC)
Doplňkové značení	Kategorie IBC
Doplňkové značení	Kovové	Z tuhého plastu	Kompozitní	Lepenkové	Dřevěné
Vnitřní objem v litrech^a při 20 °C	X	X	X
Vlastní hmotnost v kg^a	X	X	X	X	X
Zkušební (pře)tlak v kPa nebo barech^a, pokud se na něj vztahuje	X	X
Nejvýše přípustný plnící/vyprazdňovací tlak v kPa nebo barech^a, pokud se na něj vztahuje	X	X	X
Materiál tělesa a jeho minimální tloušťka v mm	X
Datum poslední zkoušky těsnosti, pokud se na ně vztahuje (měsíc a rok)	X	X	X
Datum poslední inspekce (měsíc a rok)	X	X	X
Číslo výrobní série	X
Maximální povolená stohovací zátěž^b	X	X	X	X	X

^a Používaná jednotka musí být uvedena.

^b Viz 6.5.2.2.2. Toto dodatečné značení se musí použít pro všechny IBC vyrobené, opravené nebo zrekonstruované od 1. ledna 2011 (viz rovněž 1.6.1.15)

6.5.2.2.2 Maximální povolená stohovací zátěž použitelná, pokud je IBC v užívání, musí být znázorněna na znaku následujícím způsobem:

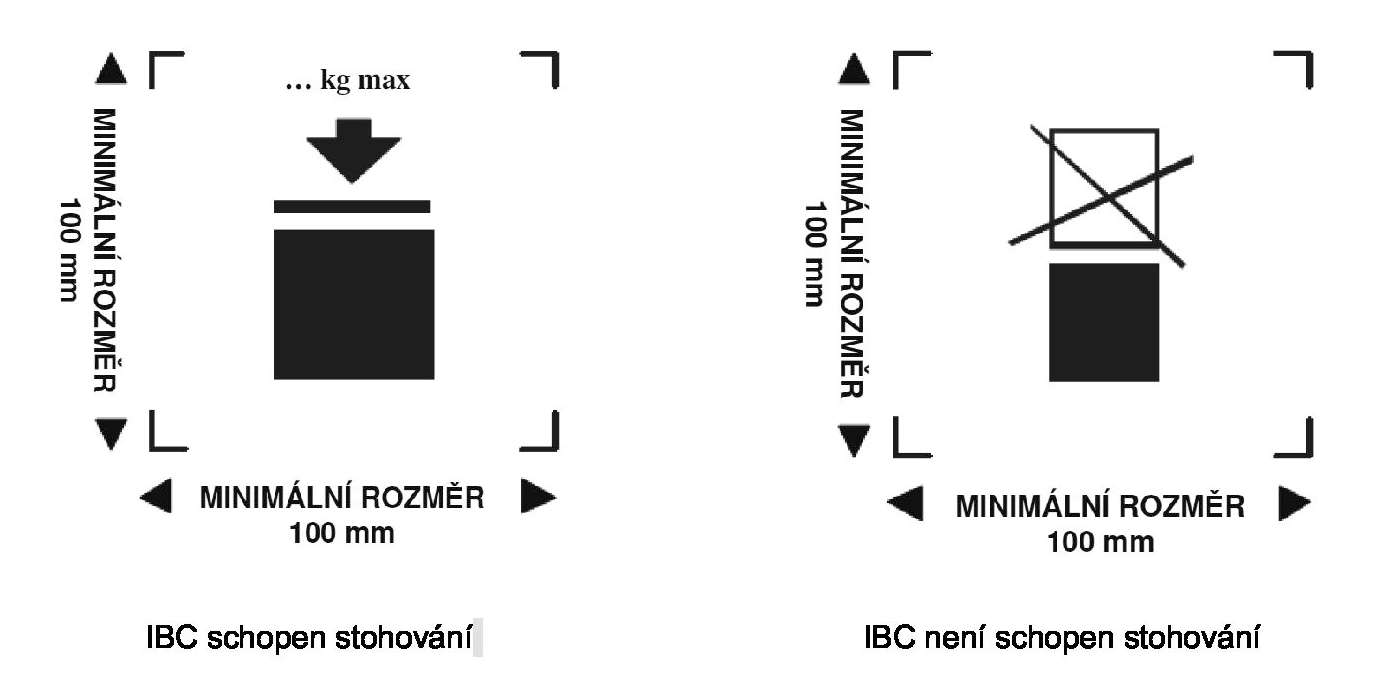

Znak nesmí být menší než 100 mm x 100 mm a musí být trvanlivý a jasně čitelný. Písmena a číslice udávající hmotnost musí být nejméně 12 mm vysoké.
Hmotnost vyznačená nad znakem nesmí překročit zatížení použité při zkoušce konstrukčního typu stohováním (viz 6.5.6.6.4) dělené 1.8.
POZNÁMKA: Ustanovení 6.5.2.2.2 se musí použít pro všechny IBC vyrobené,opravené nebo rekonstruované od 1 ledna 2011 (viz rovněž 1.6.1.15).“

6.5.2.2.3 Kromě označení uvedených v 6.5.2.1 mohou mít flexibilní IBC piktogram označující doporučené zdvihací metody.

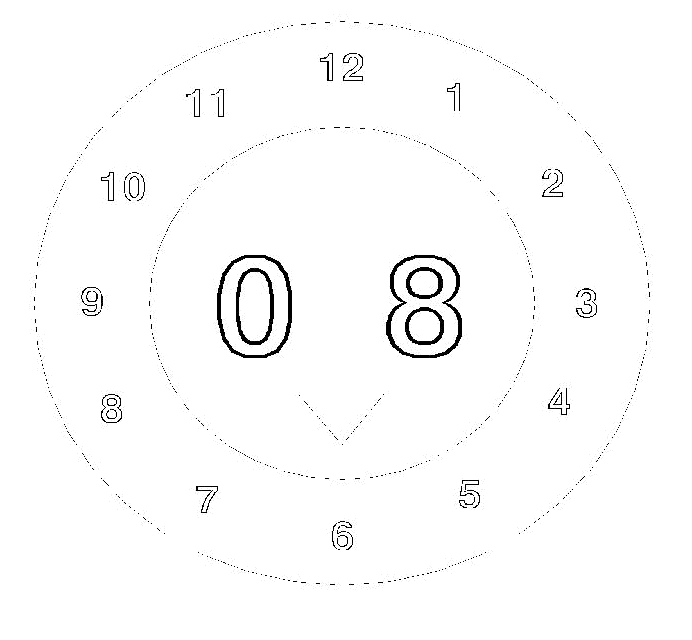

6.5.2.2.4 Vnitřní nádoba kompozitních IBC vyrobená po 1. lednu 2011 musí nést označení uvedené v 6.5.2.1.1 (b), (c), (d) kde toto datum udává výrobu vnitřní plastové nádoby, (e) a (f). UN kód obalu nemusí být použit. Značení musí být použito v pořadí uvedeném v 6.5.2.1.1. Musí být trvanlivé, čitelné a umístěno tak, aby bylo dobře viditelné pokud je vnitřní nádoba umístěna uvnitř vnějšího obalu.
Datum výroby vnitřní plastové nádoby může být alternativně označeno na vnitřní nádobě přilehlé k ostatnímu značení. Příklad vhodného způsobu označení je:

6.5.2.2.5 Pokud jsou kompozitní IBC konstruovány takovým způsobem, že vnější plášť je určen k sejmutí při přepravě prázdných IBC (takové jako zpětná přeprava IBC pro opětovné použití původním odesilatelem), každá z odnímatelných částí musí být označena měsícem a rokem výroby a jménem nebo znakem výrobce a dalšími identifikačními údaji IBC stanovenými příslušným orgánem (6.5.2.1.1(f)).

6.5.2.3 Shodnost s konstrukčním typem
Označení IBC UN kódem potvrzuje, že IBC odpovídá s úspěchem ozkoušenému konstrukčnímu typu a že požadavky uvedené v osvědčení byly splněny.

6.5.2.4 Značení rekonstruovaných kompozitních IBC (31HZ1)
Značení specifikované v 6.5.2.1.1 a 6.5.2.2 musí být odstraněno z původního IBC nebo trvale znečitelněno a nové značení musí použito na IBC rekonstruované v souladu s ADR.

6.5.3 Požadavky na konstrukci
1. 6.5.3.1 Obecné požadavky
  1. 6.5.3.1.1 IBC musí být odolné, nebo vhodným způsobem chráněny proti degradaci, způsobované okolním prostředím.
  2. 6.5.3.1.2 IBC musí být vyrobeny a uzavřeny tak, aby nemohlo dojít k úniku obsahu při normálních podmínkách přepravy, včetně účinku vibrací nebo změn teploty, vlhkosti nebo tlaku.
  3. 6.5.3.1.3 IBC a jejich uzávěry musí být zhotoveny z materiálů, snášenlivých s obsahem nebo být zevnitř chráněny, aby nenastalo nebezpečí:
    (a) že budou napadeny obsahem takovým způsobem, který by jejich použití učinil rizikovým;
    (b) že dojde k reakci nebo rozkladu obsahu, popř. k vytvoření zdraví škodlivých nebo nebezpečných sloučenin, působením obsahu na materiály IBC.
  1. 6.5.3.1.4 Byla-li použita těsnění, musí být z materiálu, který nemůže být obsahem IBC napaden.
  2. 6.5.3.1.5 Veškerá provozní výstroj musí být umístěna nebo chráněna tak, aby riziko úniku obsahu z důvodu jejího poškození při manipulaci a přepravě bylo minimalizováno.
  3. 6.5.3.1.6 IBC, jejich příslušenství a jejich provozní a konstrukční výstroj musí být uzpůsobeny tak, aby odolávaly vnitřnímu přetlaku obsahu bez jeho ztráty a namáhání normální manipulace a přepravy. IBC určené ke stohování musí být pro tento účel konstrukčně přizpůsobeny. Zvedací a bezpečnostní prvky IBC musí být dostatečně pevné, aby odolaly normálním podmínkám manipulace a přepravy bez podstatné deformace nebo poškození; musí být umístěny tak, aby v žádné části IBC nevznikalo nadměrné namáhání.
  4. 6.5.3.1.7 Je-li IBC tvořena tělesem nádoby uvnitř rámu, musí být konstruována tak, aby:
    (a) se těleso nádoby netřelo či nedřelo o rám, které by způsobovalo poškození tělesa nádoby,
    (b) těleso nádoby zůstávalo stále zajištěno v rámu,
    (c) části výstroje byly fixovány tak, aby nemohly být poškozeny, jestliže spojení mezi tělesem nádoby a rámem umožňuje rozpínání nebo vzájemný pohyb.
  1. 6.5.3.1.8 Je-li použit spodní vypouštěcí ventil, musí být zabezpečen v uzavřené poloze a celý vyprazdňovací systém musí být vhodným způsobem chráněn proti poškození. Ventily s pákovými uzávěry musí být chráněny proti náhodnému otevření, přičemž musí být poloha otevřeno - zavřeno lehce zjistitelná. U IBC obsahujících kapalné látky musí být též dodatkové zařízení k utěsnění výpustního otvoru, např. slepá příruba nebo stejně účinné zařízení.

6.5.4 Zkoušení, certifikace a inspekce
1. 6.5.4.1 Zajištění kvality: IBC musí být vyrobeny, rekonstruovány, opraveny a odzkoušeny podle systému zajištění kvality uznaného příslušným orgánem, aby bylo zajištěno, že každá vyrobená, rekonstruováná nebo opravená IBC splňuje požadavky této kapitoly.
2. POZNÁMKA: Norma ISO 16106:2006 “Obaly - Přepravní obaly pro nebezpečné věci - Obaly pro nebezpečné věci, velké nádoby pro volně ložené látky (IBC) a velké obaly - Návody pro aplikaci normy ISO 9001“ - poskytuje přijatelný návod pro předepsané postupy.
1. 6.5.4.2 Zkušební požadavky. IBC musí být podrobeny zkouškám konstrukčního typu a prvními a periodickými inspekcemi a zkouškami podle 6.5.4.4, pokud se na ně vztahují.
2. 6.5.4.3 Certifikace: ke každému konstrukčnímu typu IBC musí být vydán atest s povolením označování sériových výrobků UN kódem (jak je uvedeno v 6.5.2.) prokazujícím, že konstrukční typ, včetně své výstroje, splňuje zkušební požadavky.
3. 6.5.4.4 Inspekce a zkouška:
4. POZNÁMKA: Viz též pododdíl 6.5.4.5. pro prohlídky a zkoušky na opravených IBC
1. 6.5.4.5 Opravené IBC
  1. 6.5.4.5.1 Pokud je IBC poškozena následkem nárazu (např. při nehodě) nebo z jiné příčiny, musí být opravena nebo jinak ošetřena (viz definice „Běžné opravy a údržba IBC“ v 1.2.1), v souladu s konstrukčním typem.Tělesa tuhých plastových IBC a vnitřní nádoby kompozitních IBC, pokud jsou poškozena, musí být nahrazena.
  2. 6.5.4.5.2 Navíc k jiným zkouškám a inspekcím, které předepisuje ADR, musí být IBC podrobeny všem zkouškám a inspekcím dle požadavků uvedených v 6.5.4.4 a kdykoli je IBC opravena, musí být vypracován požadovaný protokol.
  3. 6.5.4.5.3 Subjekt provádějící zkoušky a inspekce musí IBC po opravě označit trvanlivým způsobem poblíž výrobcem umístněného UN kódu konstrukčního typu, aby byly zřejmé informace:
    (a) stát, ve kterém byly provedeny a inspekce
    (b) název nebo autorizovaný znak subjektu provádějícího zkoušky a inspekce
    (c) datum (měsíc,rok) provedení zkoušek a inspekcí
  1. 6.5.4.5.4 Zkoušky a inspekce provedené v souladu s 6.5.4.5.2 mohou být považovány za vyhovující požadavkům pro 2,5 leté a 5 tileté periodické zkoušky a inspekce.

6.5.5 Zvláštní požadavky na IBC
1. 6.5.5.1 Zvláštní požadavky na kovové IBC
  1. 6.5.5.1.1 Tyto požadavky se vztahují na kovové IBC určené pro přepravu tuhých látek a kapalin. Existují tři kategorie kovových IBC:
    (a) IBC pro tuhé látky, které jsou plněny a vyprazdňovány samospádem (11A, 11B, 11N);
    (b) IBC pro tuhé látky, které jsou plněny a vyprazdňovány přetlakem větším než 10 kPa (0,1 baru) (21A, 21B, 21N); a
    (c) IBC pro kapaliny (31A, 31B, 31N).
  1. 6.5.5.1.2 Tělesa IBC musí být zhotovena z vhodných tvárných kovových materiálů s prokázanou svařitelností. Svary musí být provedeny odborně a musí poskytovat dokonalou bezpečnost. Musí se brát v úvahu provedení pro nízkou teplotu, pokud je to vhodné.
  2. 6.5.5.1.3 Musí se dbát na to, aby se zabránilo poškození galvanickým účinkem, vyvolaným těsným stykem různých kovů.
  3. 6.5.5.1.4 IBC z hliníku pro přepravu hořlavých kapalných látek nesmějí mít žádné pohyblivé části, jako víka, uzávěry atd., z nechráněné - rezavějící oceli, které by mohly vyvolat nebezpečnou reakci při styku s hliníkem třením nebo nárazem.
  4. 6.5.5.1.5 Kovové IBC musí být zhotoveny z kovů vyhovujících těmto požadavkům:
    (a) u oceli nesmí prodloužení po přetržení v procentech činit méně než
    kde Rm = zaručená minimální pevnost v tahu použité oceli v N/mm².
    (b) u hliníku a jeho slitin nesmí prodloužení po přetržení v procentech činit méně než
    Zkušební vzorky použité pro stanovení prodloužení po přetržení musí být odebrány kolmo ke směru válcování a být upevněny tak, aby
    L_o = 5 d nebo
    L_o = 5,65 √A,
    kde: L_o = měřená délka zkušebního vzorku před zkouškou
    d = průměr
    A = plocha průřezu zkušebního vzorku
  1. 6.5.5.1.6 Nejmenší tloušťka stěny
    (a) u referenční oceli se součinem Rm x Ao = 10 000 nesmí tloušťka stěn činit méně než:
