1. 12.1 Poloha bodů podrobného polohového bodového pole se volí tak, aby body nebyly ohroženy, aby jejich signalizace byla jednoduchá a aby body byly využitelné pro připojení podrobného měření.
2. 12.2 Body podrobného polohového bodového pole se volí především na objektech trvalého rázu nebo na jiných místech tak, aby co nejméně omezovaly vlastníka v užívání pozemků, například v obvodu dopravních komunikací.
3. 12.3 Body podrobného polohového bodového pole se zřizují
   1. a) na technických objektech poskytujících trvalou signalizaci, zejména na rozích budov,
   2. b) na hranici pozemku se znakem, který svojí stabilizací vyhovuje ustanovením bodu 12.4 a 12.5,
   3. c) na objektech se stabilizační značkou, například na nivelačních kamenech, stabilizacích tíhových bodů, znacích lomových bodů na hranicích obcí, na mostcích a propustcích s nivelační hřebovou značkou.

1. 12.4 Pokud nejsou pro umístění bodů podrobného polohového bodového pole vhodné objekty, potom se výjimečně stabilizují kamennými hranoly o celkové délce nejméně 500 mm a s opracovanou hlavou o rozměrech nejméně 120 mm x 120 mm x 70 mm. Byl-li již v místě pevně osazen k jinému účelu opracovaný kámen o stejných rozměrech, použije se po doplnění křížkem nebo důlkem.
2. 12.5 Body podrobného polohového bodového pole je možno také stabilizovat
   1. a) vysekáním křížku na opracované ploše skály,
   2. b) hřebovými značkami zabetonovanými do skály, kovovými konzolami, čepovými značkami apod., pevně osazenými na budovách,
   3. c) železnými trubkami nebo čepy apod. v betonových blocích o velikosti nejméně 200 mm x 200 mm x 700 mm,
   4. d) železnými trubkami o průměru nejméně 30 mm a tloušťce stěny nejméně 3 mm, délky nejméně 600 mm (nebo nejméně 500 mm, je-li trubka opatřena závitem proti vytažení znaku) a pevně připojenou hlavou z plastu velikosti nejméně 120 mm x 120 mm x 120 mm,
   5. e) kovovými značkami o průměru nejméně 8 mm s plochou hlavou o průměru nejméně 25 mm a délce značky nejméně
      1. 1. 100 mm, zatlučenými do zpevněného povrchu,
      2. 2. 40 mm s hmoždinkou, zapuštěnými do pevných konstrukcí;

1. 12.6 Body podrobného polohového bodového pole se volí v hustotě s přihlédnutím k technickým možnostem měření pro účely správy katastru.
2. 12.7 Body podrobného polohového bodového pole se zaměřují v terénu určováním hodnot délek a úhlů (určovací prvky), popřípadě výšek, nebo určením souřadnic technologií GNSS.
3. 12.8 Zaměření každého bodu podrobného polohového bodového pole se provede nezávisle nejméně dvakrát. Měření musí být připojeno na body nejméně takové přesnosti, která má být dosažena u nově určovaných bodů.
4. 12.9 Charakteristikou přesnosti určení souřadnic x, y bodů podrobného polohového bodového pole je střední souřadnicová chyba m_xy, daná vztahem
   1. m_x, m_y jsou střední chyby určení souřadnic x, y. Podrobné polohové bodové pole se vytváří s přesností, která je dána základní střední souřadnicovou chybou 0,06 m a vztahuje se k nejbližším bodům základního polohového bodového pole a zhušťovacím bodům.

1. 12.10 Mezní souřadnicová chyba u_xy se stanoví dvojnásobkem základní střední souřadnicové chyby m_xy.
2. 12.11 Posouzení dosažené přesnosti určení souřadnic nově určovaného bodu podrobného polohového bodového pole se provádí pomocí
   1. a) výběrové střední souřadnicové chyby vypočtené metodou nejmenších čtverců, nebo
   2. b) výběrové střední souřadnicové chyby vypočtené z dvojice měření,
   3. která nesmí překročit hodnotu mezní souřadnicové chyby u_xy vypočtenou podle bodu 12.10. V případě souboru obsahujícího více než 20 nově určovaných bodů podrobného polohového bodového pole musí být současně nejméně 40 % výběrových středních souřadnicových chyb menších, než je hodnota základní střední souřadnicové chyby m_xy.

1. 12.12 Ověření souřadnic stávajícího bodu podrobného polohového bodového pole se provádí pomocí nezávislého kontrolního určení souřadnic. Skutečná souřadnicová chyba nesmí překročit hodnotu mezní souřadnicové chyby u_xy vypočtenou podle bodu 12.10. V případě ověření homogenity souboru obsahujícího více než 20 bodů podrobného polohového bodového pole se základním polohovým bodovým polem a zhušťovacími body musí být současně nejméně 40 % výběrových středních souřadnicových chyb menších, než je hodnota základní střední souřadnicové chyby m_xy.
2. 12.13 Úplné číslo bodu podrobného polohového bodového pole je dvanáctimístné, kde
   1. a) první tři číslice jsou pořadovým číslem katastrálního území v rámci okresu,
   2. b) čtvrtá číslice je uvnitř okresu nulová, nebo může znamenat příslušnost bodu do katastrálního území sousedního okresu a pak má hodnotu v rozmezí 1 až 8,
   3. c) pátá až osmá číslice jsou nulové,
   4. d) poslední čtyři číslice jsou vlastním číslem bodu uvnitř katastrálního území v rozsahu 0501 až 3999.

1. 12.14 Úplné číslo dočasně stabilizovaného bodu podrobného polohového bodového pole má na prvém až osmém místě číslice podle bodu 12.13 písm. a), b) a c), a poslední čtyři číslice jsou vlastním číslem bodu od čísla 4001 včetně.
2. 12.15 Geodetické údaje o bodu podrobného polohového bodového pole obsahují
   1. a) číslo bodu,
   2. b) lokalizační údaje o katastrálním území a obci a označení listu Státní mapy 1:5000,
   3. c) souřadnice v S-JTSK zaokrouhlené na 2 desetinná místa, třídu přesnosti (jen u bodů zřízených před 28. dubnem 1993) a výšku bodu v Bpv (pokud byla určena),
   4. d) místopisný náčrt s vyhledávacími mírami,
   5. e) nárys nebo detail,
   6. f) popis, způsob stabilizace a určení bodu,
   7. g) poznámky.

1. 12.16 Geodetické údaje o bodu podrobného polohového bodového pole se předávají na tiskopisech Úřadu nebo jako tiskový výstup z počítače, který je obsahově shodný a úpravou přiměřený tiskopisu Úřadu.
2. 12.17 Čísla zrušených bodů podrobného polohového bodového pole se znovu nesmí použít.

1. 13.1 Charakteristikou přesnosti určení souřadnic x, y podrobných bodů polohopisu je střední souřadnicová chyba m_xy, která se vztahuje k nejbližším bodům polohového bodového pole. Souřadnice podrobných bodů polohopisu se určují s přesností, která je dána základní střední souřadnicovou chybou m_xy = 0,14 m. Charakteristikou relativní přesnosti určení souřadnic dvojice bodů je střední chyba délky m_d. Délky se určují s přesností, která je dána základní střední chybou délky m_d vypočtenou podle bodu 13.6.
2. 13.2 Mezní souřadnicová chyba u_xy se stanoví dvojnásobkem základní střední souřadnicové chyby m_xy. Mezní rozdíl délky u_d se stanoví dvojnásobkem základní střední chyby délky m_d.
3. 13.3 Mezní polohová chyba u_p je dána vztahem

   u_p= √2.u_xy.

1. 13.4 Posouzení dosažené přesnosti určení souřadnic nově určovaného nebo ověření souřadnic stávajícího podrobného bodu polohopisu se provádí pomocí
   1. a) oměrných měr nebo kontrolního měření délek přímých spojnic jiných vybraných dvojic podrobných bodů a jejich porovnání s délkami, vypočtenými ze souřadnic nebo
   2. b) nezávislého kontrolního určení souřadnic podrobného bodu polohopisu a jejich porovnání s prvotně určenými souřadnicemi.

1. 13.5 Při postupu podle bodu 13.4 písm. a) se přesnost považuje za vyhovující, když rozdíl kontrolně měřené délky a délky vypočtené ze souřadnic je menší než mezní rozdíl u_d vypočtený podle bodu 13.2, přičemž základní střední chyba délky m_d se stanoví podle bodu 13.6. V případě souboru obsahujícího více než 20 rozdílů délek mezi nově určovanými body musí být současně nejméně 60 % těchto rozdílů menších, než je hodnota základní střední chyby délky m_d.
2. 13.6 Základní střední chyba délky m_d je dána vztahem

   , kde d je větší z porovnávaných délek v metrech a k se vypočte jako √2 násobek základní střední souřadnicové chyby stanovené podle kódu kvality bodu s nižší přesností.

1. 13.7 Při posouzení dosažené přesnosti souřadnic nově určovaného podrobného bodu polohopisu postupem podle bodu 13.4 písm. b) se přesnost považuje za vyhovující, když
   1. a) výběrová střední souřadnicová chyba vypočtená metodou nejmenších čtverců, nebo
   2. b) výběrová střední souřadnicová chyba vypočtená z dvojice měření
   3. je menší než mezní souřadnicová chyba u_xy vypočtená podle bodu 13.2. V případě souboru obsahujícího více než 20 nově určovaných podrobných bodů polohopisu musí být současně nejméně 40 % výběrových středních souřadnicových chyb menších, než je hodnota základní střední souřadnicové chyby m_xy.

1. 13.8 Při ověření souřadnic stávajícího podrobného bodu polohopisu postupem podle bodu 13.4 písm. b) nesmí skutečná souřadnicová chyba překročit hodnotu mezní souřadnicové chyby u_xy vypočtenou podle bodu 13.2, přičemž základní střední souřadnicová chyba se stanoví podle bodu 13.9. V případě ověření homogenity souboru obsahujícího více než 20 podrobných bodů polohopisu s bodovým polem musí být současně nejméně 40 % výběrových středních souřadnicových chyb menších, než je hodnota základní střední souřadnicové chyby m_xy.
2. 13.9 Kód kvality podrobných bodů určených geodetickými nebo fotogrammetrickými metodami se stanoví podle hodnoty výběrové střední souřadnicové chyby v závislosti na základní střední souřadnicové chybě m_xy

   Kód kvality	Základní střední souřadnicová chyba mxv
   3	0,14 m
   4	0,26 m
   5	0,50 m

   Body převzaté ze schváleného návrhu pozemkových úprav se považují za body určené se základní střední souřadnicovou chybou m_xy = 0,14 m.

1. 14.1 Výměra parcely se vypočte podle § 77 odst. 2, přitom se ponechají dosavadní výměry v rozsahu uvedeném v § 29 odst. 2.
2. 14.2 U výpočtu výměr v analogové mapě jsou přípustná tato zjednodušení
   1. a) při dělení parcely s kódem způsobu určení výměry 1 nebo 2, lze výměru jedné části určit odpočtem výměr ostatních dílů, určených s kódem způsobu určení výměry 1 nebo 2,
   2. b) při dělení parcely s kódem způsobu určení výměry 0 na díly s velmi rozdílnou výměrou lze upustit od výpočtu největšího dílu, je-li tento díl větší než
      1. 1. 19/20 dělené parcely s původní výměrou do 1 ha,
      2. 2. 4/5 dělené parcely s původní výměrou nad 1 ha,
   1. c) při slučování parcel je prvním výpočtem součet dosavadních výměr a grafický výpočet je kontrolní,
   2. d) je-li parcela dělena rámem mapového listu, lze upustit od výpočtu výměry části na mapovém listu nedotčeném změnou, pokud je tato již známa z dřívějšího výpočtu.

1. 14.3 Při výpočtu výměr dílů parcel zjednodušené evidence se postupuje obdobně jako u parcel katastru.
2. 14.4 Výměra změněné parcely nebo dílu se určí dvěma nezávislými výpočty, nejedná-li se o digitální nebo digitalizovanou mapu, u které se výměra určí jedním výpočtem a jeho kontrola se provede porovnáním s výměrou celé parcely podle bodu 14.6.
3. 14.5 Po ukončení každého uceleného výpočtu výměr se porovnají celkové výměry dosavadního a nového stavu. Rozdíl obou hodnot musí být nulový nebo shodný s vykazovanou opravou výměry nebo změnou.
4. 14.6 Rozdíl mezi dosavadní a nově vypočtenou výměrou skupiny je početní odchylka, která nesmí být větší než mezní odchylka. Početní odchylka se rozdělí úměrně velikosti jednotlivých vypočtených výměr parcel a dílů ve skupině. Nerozděluje se na
   1. a) výměry parcel (dílů) určené s kódem způsobu určení výměry 1 a 2,
   2. b) výměry dílů převzaté z vyrovnání dílů podle bodu 14.7,
   3. c) výměry dílů nových parcel, tvořené celými dosavadními parcelami, není-li to z důvodu vyrovnání nutné,
   4. d) výměry celých čtverců souřadnicové sítě zahrnutých do grafického výpočtu.

1. 14.7 Vyrovnání výměr s kódem způsobu určení výměry 1 nebo 2.

   Při výpočtu výměry parcely určené s kódem způsobu určení výměry 1 nebo 2, která je tvořena

   1. a) z dílů původních parcel s kódem způsobu určení výměry 0, se
      1. 1. výměry dílů vyrovnají na určenou výměru nové parcely; pokud je dílem celá dosavadní parcela, převezme se její výměra z operátu katastru, po její kontrole jedním výpočtem a zpravidla se nevyrovnává,
      2. 2. u jednotlivých výpočetních skupin pro dělení původních parcel výměry dílů nové parcely vypočtené podle bodu 1 již nevyrovnávají,
   1. b) z dílů původních parcel s kódem způsobu určení výměry 1 nebo 2, se případný rozdíl mezi nově určenou výměrou a součtem jejích dílů vzniklý zaokrouhlováním poznamená v geometrickém plánu.

1. 14.8 Výměry parcel s kódem způsobu určení výměry 0 se vyrovnávají ve výpočetních skupinách. Skupinu tvoří zpravidla dělená parcela nebo souvislý celek změnou dotčených parcel jednoho vlastníka. Není-li mezní odchylka podle bodu 14.11 překročena, vyrovnají se nově vypočtené výměry parcel a dílů tak, aby se jejich součet rovnal výměře skupiny. Odchylka od dosavadní výměry skupiny se při vyrovnání rozdělí úměrně výměrám vyrovnávaných parcel a dílů. Nelze-li provést vyrovnání ve skupině, ale rozdíl lze přiřadit pouze jedné parcele, čímž dochází k překročení mezní odchylky, navrhne se oprava výměry. Výměry dílů parcel zjednodušené evidence slučovaných do parcely katastru se vyrovnávají na výměru parcely katastru. Výměra zbytku parcely zjednodušené evidence se určí odpočtem výměry jejích dílů slučovaných do parcel katastru. Zaniká-li celá parcela zjednodušené evidence, vyrovnání na evidovanou výměru se neprovádí, případný rozdíl evidované výměry s výměrou jejích dílů slučovaných do parcel katastru se poznamená v geometrickém plánu a v záznamu výsledku výpočtu výměr parcel (dílů) podle bodu 16.23 písm. d).
2. 14.9 Mezní odchylky v digitální mapě a v digitalizované mapě

   Mezní odchylka mezi výměrou parcely grafického počítačového souboru a výměrou souboru popisných informací

   Mezní odchylka mezi výměrou parcely grafického počítačového souboru a výměrou souboru popisných informací

   Kód kvality u nejméně přesně určeného lomového bodu na hranici parcely (dílu parcely)	Mezní odchylka v m2
   3	2
   4	0,4.√P + 4
   5	1,2.√P + 12
   6	0,3.√P + 3
   7	0,8.√P + 8
   8	2,0.√P + 20

   P v m² je větší z porovnávaných výměr. Mají-li lomové body na hranici parcely, dílu parcely nebo skupiny parcel různé kódy kvality, použije se mezní odchylka podle kódu kvality bodu s největší střední souřadnicovou chybou.

1. 14.10 Mezní odchylka mezi dvojím výpočtem výměry v analogové mapě se stanoví obdobně podle bodu 14.9 s tím, že u graficky určované výměry [§ 77 odst. 2 písm. d)] se kód kvality uvažuje v závislosti na měřítku katastrální mapy v souladu s bodem 15.6.
2. 14.11 Hodnota mezní odchylky u_MP v m² mezi dosavadní výměrou skupiny a celkovým součtem výměr nových parcel (dílů) ve skupině se stanoví, jsou-li
   1. a) dosavadní a nové výměry určeny ze souřadnic lomových bodů obvodu parcely (dílu), které byly vypočteny s kódem způsobu určení výměry 1, ze vzorce
      1. kde n₁ je počet dosavadních parcel ve skupině,
      2. n₂ je počet nových parcel a dílů ve skupině,
   1. b) dosavadní a nové výměry určeny s kódem způsobu určení výměry 0 nebo kombinací různých způsobů, dvojnásobnou hodnotou vypočtenou podle vzorců uvedených v bodu 14.9; nedochází-li k vyrovnání mezi dva a více dílů, vypočtená hodnota se nenásobí.

1. 14.12 Při postupu podle bodu 16.26 písm. c) se mezní odchylky výpočtu výměr podle bodu 14.9 nepoužijí.

1. 15.1 Charakteristikou přesnosti zobrazení podrobných bodů na podkladě jejich výsledných souřadnic je střední chyba zobrazení m_zobr. Podrobné body musí být zobrazeny tak, aby charakteristika přesnosti zobrazení nepřesáhla hodnotu m_zobr = 0,16 mm na mapě bez ohledu na její měřítko. Charakteristikou relativní přesnosti geometrického a polohového určení nemovitostí daného zobrazením je střední chyba spojnice dvojice bodů m_d.
2. 15.2 Mezní rozdíl délky se stanoví dvojnásobkem základní střední chyby délky m_d vypočtené podle bodu 15.5.
3. 15.3 Posouzení dosažené přesnosti zobrazení podrobných bodů se provádí pomocí délek přímých spojnic dvojic podrobných bodů určených z přímého měření (například oměrných měr nebo jiných kontrolních měr) a jejich porovnání s délkami určenými z mapy.
4. 15.4 Dosažená přesnost se považuje za vyhovující, když rozdíl délky určené z přímého měření a délky určené ze souboru geodetických informací je menší než mezní rozdíl vypočtený podle bodu 15.2.
5. 15.5 Základní střední chyba délky m_d je dána vztahem

   , kde d je větší z porovnávaných délek v metrech a k se vypočte jako √2 násobek základní střední souřadnicové chyby m_xy stanovené podle kódu kvality bodu s nižší přesností s tím, že u bodů bez souřadnic určených v S-JTSK se kód kvality uvažuje v závislosti na měřítku katastrální mapy v souladu s bodem 15.6.

1. 15.6 Kód kvality podrobných bodů určených digitalizací z analogové mapy se stanoví podle měřítka této mapy

   Mezní odchylka mezi výměrou parcely grafického počítačového souboru a výměrou souboru popisných informací

   Kód kvality	Měřítko katastrální mapy	Základní střední souřadnicová chyba mxv
   6	1:1000, 1:1250	0,21 m
   7	1:2000, 1:2500	0,50 m
   8	1:2880 a jiné výše neuvedené	1,00 m

1. 16.1 Záznam podrobného měření změn má tyto náležitosti
   1. a) popisové pole,
   2. b) náčrt,
   3. c) zápisník,
   4. d) protokol o výpočtech,
   5. e) záznam výsledků výpočtu výměr parcel (dílů),
   6. f) návrh zobrazení změny,
   7. g) údaje o seznámení vlastníků s označením a s průběhem nových nebo změněných hranic; zpravidla pod popisovým polem.

   Záznam podrobného měření změn pro vytyčení hranice pozemku, pro vymezení rozsahu věcného břemene k části pozemku a pro vymezení chráněného území nebo jeho ochranného pásma obsahuje pouze náležitosti podle písmene a) až d) a f). Záznam podrobného měření změn pro upřesněný přídělový plán obsahuje pouze náležitosti podle písmene a), b), d), e) a f).

1. 16.2 Přílohou záznamu podrobného měření změn podle povahy změny je
   1. a) dokumentace o zřízení bodu podrobného polohového bodového pole (§ 68 odst. 2) a oznámení o změnách a zjištěných závadách v geodetických údajích o bodu podrobného polohového bodového pole,
   2. b) písemný podnět podle § 52 odst. 3 na opravu chybných údajů katastru obsahující důvody, pro které vyhotovitel považuje obsah katastru za chybný, popřípadě údaje, podle kterých může být chyba opravena,
   3. c) kopie geodetické části dokumentace skutečného provedení stavby v takovém rozsahu, který je potřebný pro vyznačení dalšího prvku polohopisu nebo jeho změny a srovnávací sestavení čísel bodů v záznamu podrobného měření změn a v geodetické části dokumentace skutečného provedení stavby,
   4. d) kopie dokumentace o vytyčení hranice pozemku,
   5. e) technická zpráva obsahující údaje o použitých podkladech o dosažených odchylkách na bodech použitých pro zobrazení přídělu v katastrální mapě.

1. 16.3 V záznamu podrobného měření změn pro vymezení rozsahu věcného břemene k části pozemku lze rozsah věcného břemene vymezit bez jeho vytyčení v terénu, a to vzdáleností od liniového nebo bodového prvku, jehož poloha v terénu je evidována v katastru nebo na základě vytyčení tohoto prvku v terénu; přesnost určení rozsahu věcného břemene k části pozemku závisí na přesnosti určení bodů tohoto prvku¹²⁴). Při převzetí souřadnic bodů použitých pro vymezení rozsahu věcného břemene z výsledků jiných zeměměřických činností ověřených ověřovatelem, například z dokumentace skutečného provedení stavby, se k těmto údajům připojí poznámka obsahující bližší specifikaci výsledku zeměměřické činnosti (nejméně jméno ověřovatele, číslo položky, pod kterou je fyzická osoba vedena v seznamu u Úřadu, číslo z evidence ověřovaných výsledků a datum ověření).
2. 16.4 V záznamu podrobného měření změn pro vymezení chráněného území nebo jeho ochranného pásma lze průběh jejich hranice vymezit i s využitím map dřívějších pozemkových evidencí.
3. 16.5 Úplné číslo podrobného bodu je dvanáctimístné, kde
   1. a) první tři číslice jsou pořadovým číslem katastrálního území v rámci okresu,
   2. b) čtvrtá číslice je uvnitř okresu buď nulová, nebo může znamenat příslušnost záznamu podrobného měření změn do katastrálního území sousedního okresu a pak má hodnotu v rozmezí 1 až 8,
   3. c) pátá až osmá číslice jsou číslem záznamu podrobného měření změn,
   4. d) poslední čtyři číslice jsou vlastním číslem bodu uvnitř záznamu podrobného měření změn v rozsahu 0001 až 3999.

1. 16.6 Úplné číslo pomocného měřického bodu a pomocného bodu pro výpočet má na prvém až osmém místě číslice podle bodu 16.5 písmen a), b) a c) a poslední čtyři číslice jsou vlastním číslem bodu od čísla 4001 včetně.

Popisové pole

1. 16.7 Vzor popisového pole


1. 16.8 Věcné a formální náležitosti popisového pole jsou vymezeny tiskopisem Úřadu. Název „Záznam podrobného měření změn“ v tiskopisu nebo při jeho vyhotovení počítačovými prostředky se upraví na název podle této vyhlášky, jedná-li se o neměřický záznam.

   Pod popisovým polem se uvádí

   1. a) text: „S průběhem a trvalým označením nových navrhovaných nebo změněných hranic byl v terénu seznámen:“. Za textem se uvede jméno a příjmení osoby, která byla seznámena s průběhem a označením hranic pozemků, místo (název obce) a datum seznámení s průběhem a označením hranic pozemků,
   2. b) seznam příloh podle bodu 16.2,
   3. c) případné upozornění na návrh opravy geometrického a polohového určení pozemku podle § 28 odst. 1 písm. d) nebo změny výměry podle § 29 odst. 1 písm. b), c) nebo d).

1. 16.9 Záznamy podrobného měření změn se číslují v rámci katastrálního území v jedné číselné řadě v rozsahu 0001 až 9999.

Náčrt

1. 16.10 Vzor náčrtu


1. 16.11 Náčrt obsahuje zobrazení bodů geometrického základu, identických bodů značkou č. 1.10, měřické sítě, rámu s označením listů katastrální mapy (je-li jím náčrt dělen, a to jen u analogových map), dosavadního a nového (změnou vzniklého nebo zamýšleného) stavu polohopisu, způsob označení lomových bodů hranic, dále čísla bodů, parcelní čísla, označení dílů a mapové značky druhů pozemků, značky budov, ohrazení a oplocení a oměrné a jiné kontrolní míry, popřípadě další související údaje obsahu katastru (způsob využití nebo ochrany nemovitosti apod.). Pokud jsou oměrné a jiné kontrolní míry uvedeny v zápisníku, je možné symbolizovat míru v náčrtu zakreslením krátké čárky uprostřed a podél příslušné délky. Pokud není možné oměrnou míru změřit ani nepřímo, poznamená se u dotčeného úseku hranice místo měřického údaje písmenná zkratka „n.m.“. U zaměřované budovy a budov, které mají pro zaměření změny význam, je vhodné uvést jejich popisné nebo evidenční číslo, typ a způsob využití, jsou-li tyto údaje známy.
2. 16.12 Náčrt obsahuje také zobrazení dosavadního i nového stavu parcel zjednodušené evidence, které jsou dotčeny změnou.
3. 16.13 Náčrt má formální náležitosti grafického znázornění geometrického plánu. Vyhotovuje se v takovém měřítku, aby všechny údaje byly zřetelné i při jeho případné reprodukci. Není-li možné v použitém měřítku některou část změny zobrazit (například drobné výstupky), vykreslí se na okraji náčrtu detail ve větším měřítku s vyznačením vzájemné souvislosti písmenem velké abecedy. Pro zobrazení vzdálených bodů se použije ustanovení bodu 17.5. Není na závadu, jsou-li v náčrtu zobrazeny skutečnosti nad rámec stanoveného obsahu a je-li významnější obsah zvýrazněn (například měřická síť červeně, budovy šrafováním), nesmí tím však být zhoršena čitelnost nebo reprodukovatelnost náčrtu. U budov dotčených změnou se uvádí číslo popisné nebo evidenční, je-li takové číslo přiděleno, tak, že se umístí podél té strany budovy, kde je vchod.
4. 16.14 Číslo bodu, jehož poloha byla určena z výsledků měření dokumentovaných v předchozím záznamu podrobného měření změn, obsahuje na prvém místě číslo tohoto záznamu podrobného měření změn oddělené pomlčkou od vlastního čísla bodu (u obou čísel se vynechají počáteční nuly). V případě, že takový bod bude zrušen a nahrazen bodem s kódem kvality 3, uvede se nejprve číslo nového bodu, dále za rovnítko škrtnuté číslo rušeného bodu.
5. 16.15 V náčrtu se užijí mapové značky uvedené u geometrického plánu v bodu 17.7. Záměry na vytyčované lomové body se v náčrtu zobrazují čárou 0.102.
6. 16.16 Náčrt má formát A4 a v případě většího formátu (při měření většího rozsahu) se skládá do uvedeného formátu tak, aby na vrchní straně byl údaj o jeho příslušnosti k záznamu podrobného měření změn nebo, má-li náčrt více samostatných částí než 3, uvede se na první z nich také jednoduchý přehled jejich kladu.

Zápisník

1. 16.17 Zápisník obsahuje
   1. a) čísla bodů geometrického základu měření, kontrolních, identických a nových bodů a měřené hodnoty určující jejich polohu,
   2. b) změřené údaje pro ověření polohy bodů geometrického základu a identických bodů,
   3. c) další měřené kontrolní údaje, popřípadě doplňující popis bodů.

1. 16.18 Zápisník, obsahující měřené údaje může být nahrazen v případě použití technologie GNSS výstupem výpočetního protokolu ze zpracovatelského programu.

Protokol o výpočtech

1. 16.19 Protokol o výpočtech podle povahy změny obsahuje
   1. a) seznam souřadnic bodů geometrického základu měření a bodů polohopisu katastrální mapy použitých pro výpočet souřadnic nových podrobných bodů a výměr,
   2. b) údaje o použitých metodách výpočtu souřadnic, porovnání dosažených výsledků a mezivýsledků s mezními hodnotami,
   3. c) vytyčovací prvky nebo seznam souřadnic bodů, vypočtených transformací z vytyčovacích prvků, a jejich kódy kvality,
   4. d) výpočty spojené s napojením a přiřazením změny,
   5. e) výpočet číselně určených výměr,
   6. f) seznam souřadnic nově určených bodů,
   7. g) datum, jméno, příjmení a podpis osoby, která výpočty prováděla.

1. 16.20 Seznam souřadnic nově určených bodů obsahuje
   1. a) úplné číslo bodu (bod 16.5),
   2. b) souřadnice obrazu v pořadí Y, X (bod 16.24),
   3. c) souřadnice polohy v pořadí Y, X,
   4. d) kód kvality uvedený u souřadnic platného geometrického a polohového určení,
   5. e) případnou poznámku.

   U pomocných bodů podle bodu 16.6 a dalších v terénu zaměřených bodů, které nebudou v novém stavu podrobnými body polohopisu katastrální mapy, se neuvádí souřadnice obrazu a kód kvality.

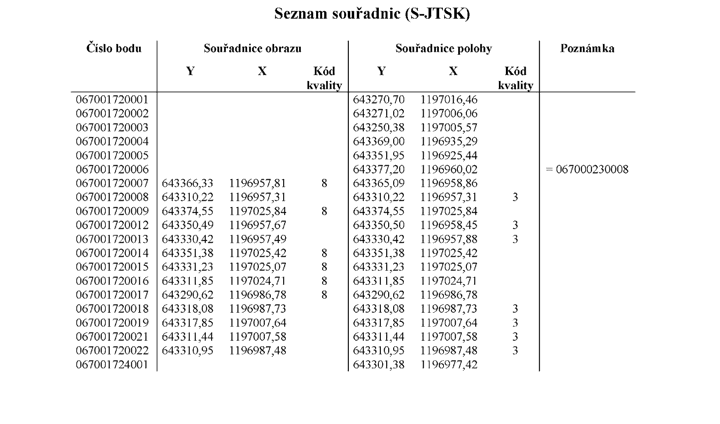

Vzor seznamu souřadnic nově určených bodů

1. 16.21 Samostatnou částí seznamu souřadnic jsou údaje o bodech, které na podkladě výsledků měření mají být při zápisu v katastru zrušeny. Pokud je rušený bod nahrazován novým bodem, uvede se tato skutečnost v poznámce údajem o čísle nového bodu.

Záznam výsledků výpočtu výměr parcel (dílů)

1. 16.22 Vzor záznamu výsledků výpočtu výměr parcel (dílů)


1. 16.23 Záznam výsledků výpočtu výměr parcel (dílů) obsahuje
   1. a) číslo geometrického plánu nebo záznamu podrobného měření změn, pokud se nezhotovuje geometrický plán, a označení listu katastrální mapy,
   2. b) sestavení výměr parcel, dílů a výpočetních skupin s jejich vyrovnáním a kódem způsobu výpočtu,
   3. c) podle potřeby výpočet dílů parcel zjednodušené evidence s uvedením druhu dřívější pozemkové evidence podle bodu 7.3,
   4. d) případný rozdíl při výpočtu jednotlivých výpočetních skupin s uvedením jeho velikosti a příčiny a
   5. e) datum, jméno, příjmení a podpis osoby, která výměry vypočítala.

Návrh zobrazení změny

1. 16.24 Návrh zobrazení změny má vždy elektronickou formu a tvoří jej změnová data ve výměnném formátu. K bodům změny se uvádí souřadnice polohy a souřadnice obrazu, které se od sebe v případě přizpůsobení změny mapě mohou lišit, a to u katastrální mapy v S-JTSK do hodnoty dané mezní souřadnicovou chybou. Souřadnice polohy jsou souřadnice určené geodetickými nebo fotogrammetrickými metodami s přesností podle bodu 13.1 přílohy. Souřadnice obrazu podrobného bodu polohopisu v katastrální mapě (dále jen „souřadnice obrazu“) jsou souřadnice, které slouží k zobrazení bodu v katastrální mapě. Kód kvality podle § 6 odst. 2 se vztahuje k souřadnicím polohy, nebo souřadnicím obrazu, kterými má být nemovitost v katastru geometricky a polohově určena. Součástí návrhu zobrazení změny jsou i identické body se souřadnicemi polohy a obrazu použitými pro přiřazení změny podle identických prvků (dále jen "přiřazení změny") [bod 16.27 písm. a)], v prostorech s analogovou mapou se souřadnice obrazu uvedou shodné se souřadnicemi polohy, případně je z důvodu zobrazení změny v orientační mapě parcel možné uvést souřadnice odlišné. V prostorech s analogovou mapou se návrh zobrazení změny vyhotoví také v analogové podobě, a to na nesrážlivé, bezbarvé a průsvitné podložce. Návrh zobrazení změny v analogové podobě obsahuje hlavičku s údaji o čísle geometrického plánu (zakázky), katastrálním území, mapovém listu a měřítku katastrální mapy a podle povahy změny a formy katastrální mapy identické body nebo značky čtvercové souřadnicové sítě, zaměřené lomové body navrhovaných hranic, vytyčených nebo upřesněných dosavadních vlastnických hranic pozemků a hranic rozsahu věcného břemene nebo skupiny věcných břemen v místě, kde hranice rozsahu věcného břemene není shodná s hranicí pozemku, zobrazené ze souřadnic obrazu.
2. 16.25 Návrh zobrazení změny přizpůsobením mapy změně se použije, pokud
   1. a) změna nenavazuje na dosavadní hranice parcel,
   2. b) bod na dosavadní hranici pozemku, ze kterého nová hranice při dělení pozemku vychází (dále jen „bod napojení“), je v katastru evidován s kódem kvality 3, nebo
   3. c) bod napojení je vloženým bodem do dosavadní hranice mezi navazující kontrolní body v katastru evidované s kódem kvality 3, nebo
   4. d) dosavadní geometrické a polohové určení lze zpřesnit podle § 85 odst. 6 nebo 8, a to alespoň zpřesněním souřadnic bodu napojení bez zpřesnění navazujících kontrolních bodů.

   Mapa se přizpůsobí změně napojením dosavadního polohopisu na body změny (dále jen "napojení změny") upravené podle bodu 16.27 písm. b). Souřadnice obrazu bodu jsou shodné se souřadnicemi polohy s kódem kvality 3. Za zvláštní případ přizpůsobení mapy změně se považuje také zobrazení změny bez návaznosti na dosavadní obsah souboru geodetických informací. Přizpůsobení mapy změně se nepoužije za situace uvedené v bodu 16.26.

1. 16.26 Návrh zobrazení změny přizpůsobením změny mapě se použije, když:
   1. a) se nejedná o katastrální mapu v S-JTSK,
