katastrální vyhláška

1. b) se jedná o katastrální mapu v S-JTSK, ale bod napojení resp. navazující kontrolní body jsou v katastru evidovány s kódem kvality jiným než 3 nebo nemají souřadnice určeny, přitom dosavadní geometrické a polohové určení nelze zpřesnit podle § 85 odst. 6 nebo 8, nebo
2. c) se jedná o katastrální mapu v S-JTSK, ale přizpůsobením mapy změně by došlo k hrubému narušení logických vztahů okolního polohopisu, například změna by zasahovala do komunikace a neúměrně a nelogicky by ji napojením zúžila nebo zaměřená stavba by byla v mapě umístěna nesprávně vzhledem k hranicím okolních pozemků a náprava by vyžadovala rozsáhlé měření za účasti velkého množství vlastníků sousedních parcel (po dohodě s katastrálním úřadem lze změnu přizpůsobit mapě bez ohledu na hodnotu mezní souřadnicové chyby).

Při postupu podle písmene b) lze v případě nepřekročení mezních rozdílů podle bodu 15.2 změnu přizpůsobit mapě pouze napojením; u bodů napojení se k souřadnicím obrazu uvede dosavadní kód kvality, nebo kód kvality určený podle navazujících kontrolních bodů. V ostatních případech se provede nejprve přiřazení a následně napojení; všem bodům změny se tak pro zobrazení změny do katastrální mapy určí souřadnice obrazu odlišné od souřadnic polohy. Nemá-li při postupu podle písmene a) nebo b) navazující kontrolní bod evidovány souřadnice obrazu, za účelem výpočtu souřadnic obrazu bodu napojení se určí jeho souřadnice afinní transformací na identické body a uvede se u nich kód kvality v závislosti na měřítku katastrální mapy podle bodu 15.6.

1. 16.27 Přiřazení a napojení změny
   1. a) Přiřazení změny se provádí zpravidla shodnostní, popřípadě afinní transformací na identické body. V nutných případech (například u liniových staveb) je možné provádět přiřazení změny i po ucelených částech (blocích) několika transformacemi s tím, že na styku bloků je nutné prokázat dodržení mezních odchylek pro zobrazení změny do mapy.
   2. b) Napojení se provádí tak, že pokud nová hranice má končit
      1. 1. v dosavadním bodu, spojí se sousední nový bod na nové hranici s dosavadním bodem, nebo se spojí dva dosavadní body, není-li na nové hranici mezi nimi žádný lomový bod,
      2. 2. v novém bodu, který bude na přímém úseku dosavadní hranice mezi jejími lomovými body, napojí se nová hranice takto
         1. 2.1 pokud je menší z úhlů sevřených přilehlými přímými úseky dosavadní a nové hranice větší než 50^gon, je bodem napojení průsečík uvedených úseků (popřípadě i prodloužených),
         2. 2.2 pokud je sevřený úhel podle bodu 1 menší než 50^gon, je bodem napojení pata kolmice spuštěné z nového bodu na dosavadní hranici.

   Pravidla podle písmene b) se nepoužijí, pokud by měla vést ke zjevné deformaci změny nebo jejího okolí (například k nerespektování přímosti, pravoúhlosti nebo jiné geometrické vlastnosti). V tomto případě se změna do katastrální mapy umístí jiným odborným způsobem.

   Výpočty spojené s přiřazením a napojením změny jsou součástí protokolu o výpočtech a splnění kritérií přesnosti výsledku zeměměřické činnosti. Dosažená přesnost se u přiřazení ověřuje podle souřadnicových rozdílů na identických bodech podle bodu 13.8, u napojení podle rozdílu vzdálenosti mezi bodem napojení a sousedním bodem na nové hranici podle bodu 15.4. V případě zaměření navazujících kontrolních bodů podle § 71 odst. 6 se provede kontrola napojení také vzhledem k těmto bodům.

Dokumentace o vytyčení hranice pozemku

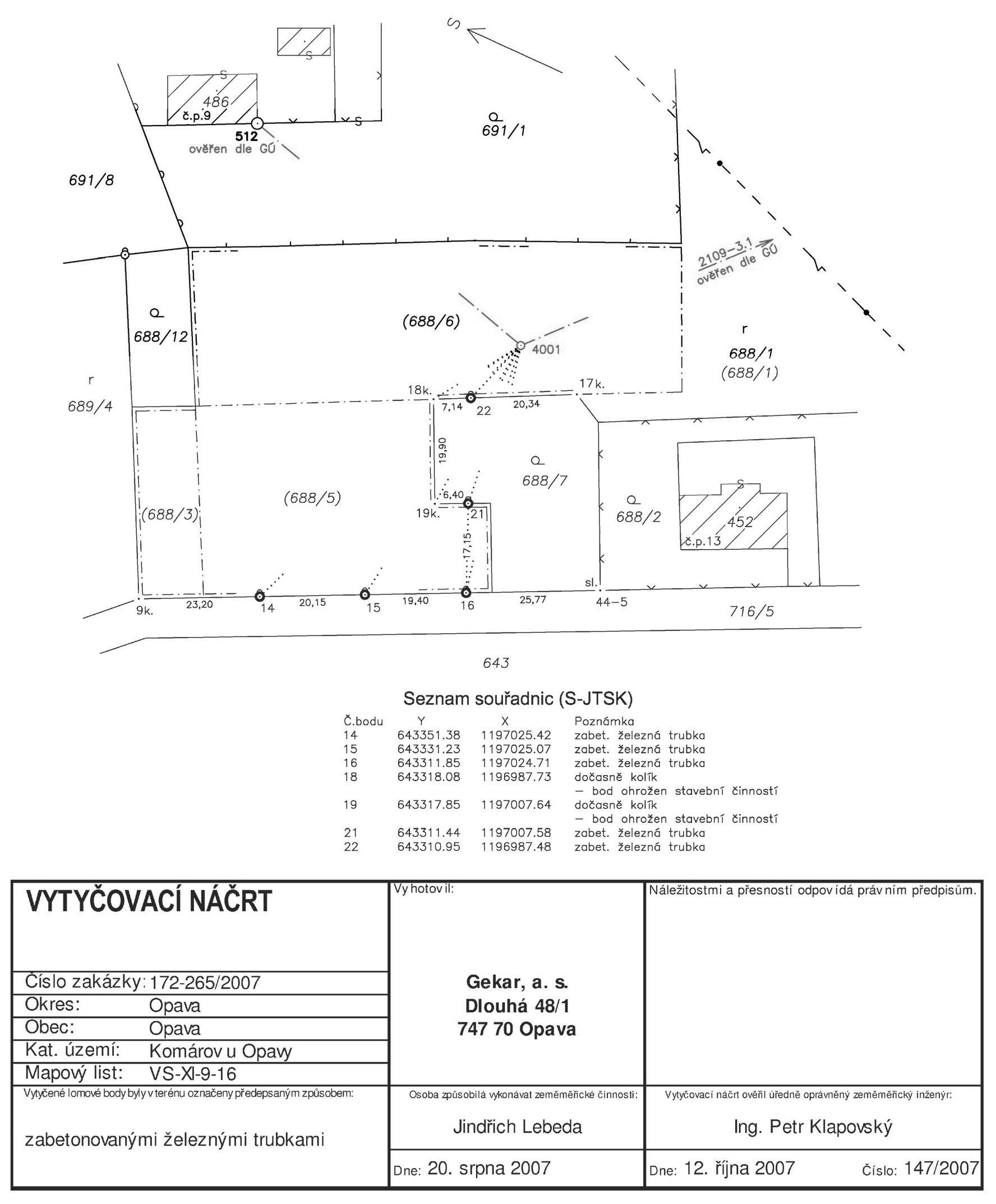

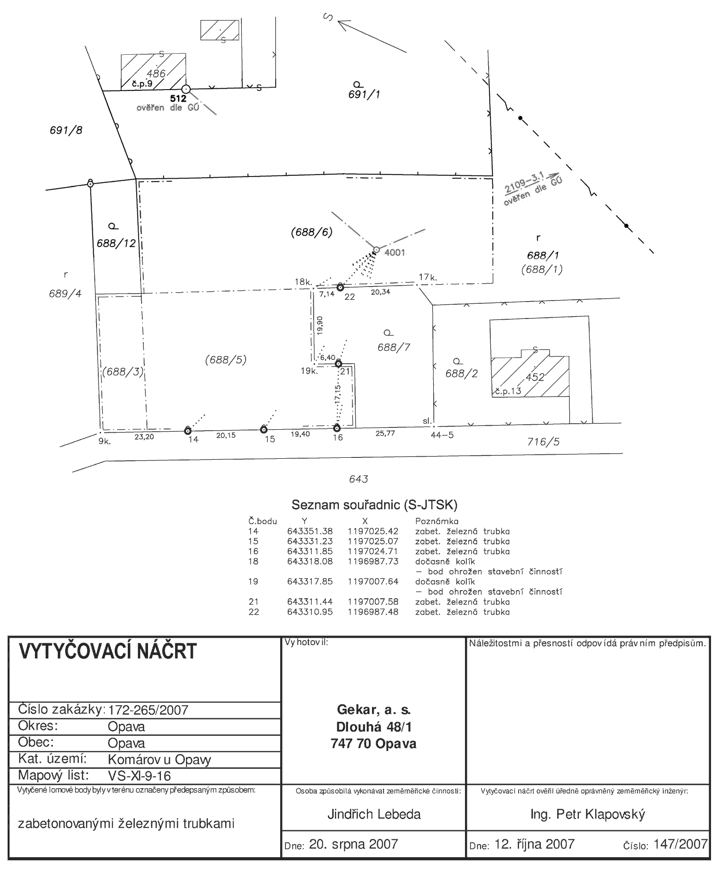

1. 16.28 Vzor vytyčovacího náčrtu


1. 16.29 Vzor protokolu o vytyčení hranice pozemku



1. 16.30 Vytyčovací náčrt vychází ze stavu katastrální mapy a obsahuje znázornění bodů geometrického základu, vytyčených lomových bodů, vytyčovacích prvků (u polárních vytyčovacích prvků znázornění záměry) a kontrolních údajů. Do volného místa vytyčovacího náčrtu, popřípadě na připojený list se uvede seznam souřadnic vytyčených lomových bodů.
2. 16.31 Protokol o vytyčení hranice pozemku obsahuje
   1. a) jméno, popřípadě jména, příjmení a adresu místa trvalého pobytu fyzické osoby, popřípadě adresa bydliště, nemá-li trvalý pobyt na území České republiky, nebo název a adresu sídla právnické osoby, která dokumentaci o vytyčení pozemku vyhotovila,
   2. b) údaje o objednateli vytyčení hranice pozemku v rozsahu podle písmene a),
   3. c) název katastrálního území a obce, číslo záznamu podrobného měření změn, údaje o rozsahu vytyčení s uvedením parcelních čísel dotčených pozemků,
   4. d) údaje o podkladu, podle kterého bylo provedeno vytyčení, a o způsobu vytyčení,
   5. e) způsob označení lomových bodů vytyčované hranice,
   6. f) údaje o vlastnících pozemků dotčených vytyčením v rozsahu podle písmene a) a údaj o účasti na seznámení vlastníků s průběhem vytyčené hranice pozemků,
   7. g) případné připomínky vlastníků dotčených pozemků k průběhu a označení vytyčené hranice pozemku opatřené jejich podpisy,
   8. h) datum a podpis vytyčovatele, kterým potvrzuje vytyčení hranice podle katastru, popřípadě otisk razítka vytyčovatele,
   9. i) údaje o ověření.

1. 17. Obsah a formální náležitosti geometrického plánu

   Popisové pole

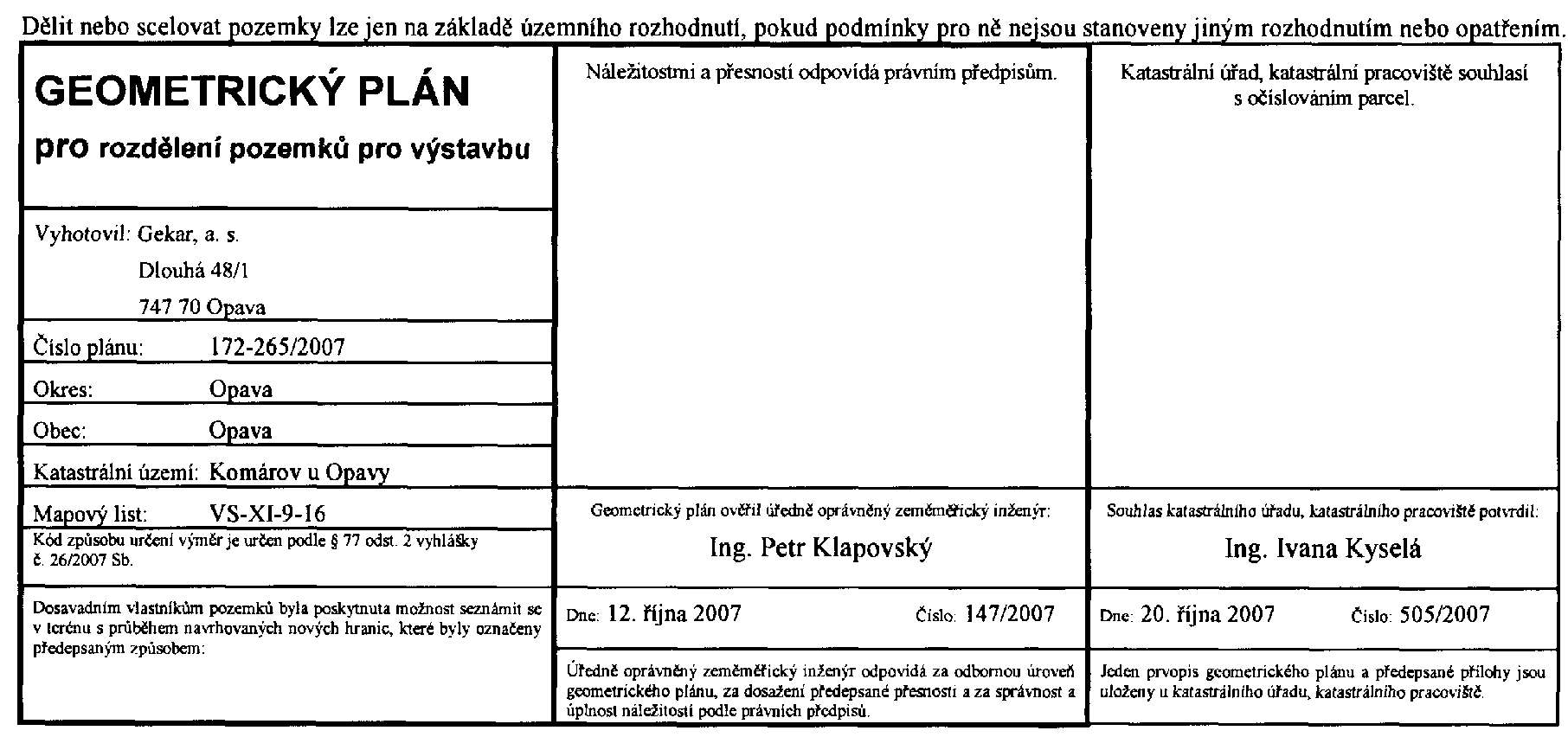

   1. 17.1 Vzor popisového pole

   1. 17.2 Popisové pole se umísťuje vždy ve spodní části základního formátu geometrického plánu a v pravém dolním rohu geometrického plánu většího formátu.
   2. 17.3 V popisovém poli se uvede
      1. a) účel geometrického plánu,
      2. b) číslo geometrického plánu složené z čísla záznamu podrobného měření změn, čísla podle evidence zakázek vyhotovitele geometrického plánu a úplného letopočtu,
      3. c) u vyhotovitele geometrického plánu jméno, příjmení a adresa trvalého pobytu fyzické osoby (popřípadě adresa bydliště, nemá-li trvalý pobyt na území České republiky), nebo obchodní jméno a adresa sídla podnikání podnikatele - fyzické nebo právnické osoby,
      4. d) název okresu, obce a katstrálního území a označení listu katastrální mapy,
      5. e) způsob označení nových hranic, pokud je jednotný, jinak se uvede u jednotlivých bodů v poznámce seznamu souřadnic,
      6. f) údaj o ověření a potvrzení geometrického plánu nebo KMD.

      V katastrálních územích s digitální nebo digitalizovanou mapou v S-JTSK se místo čísla mapového listu uvádí DKM.

   Grafické znázornění

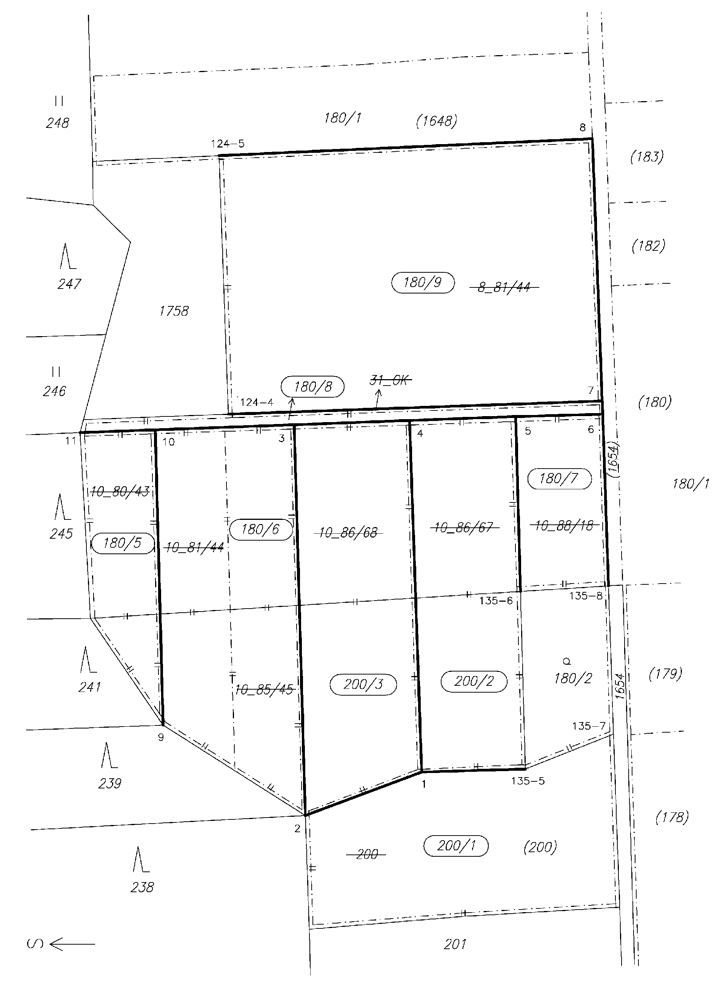

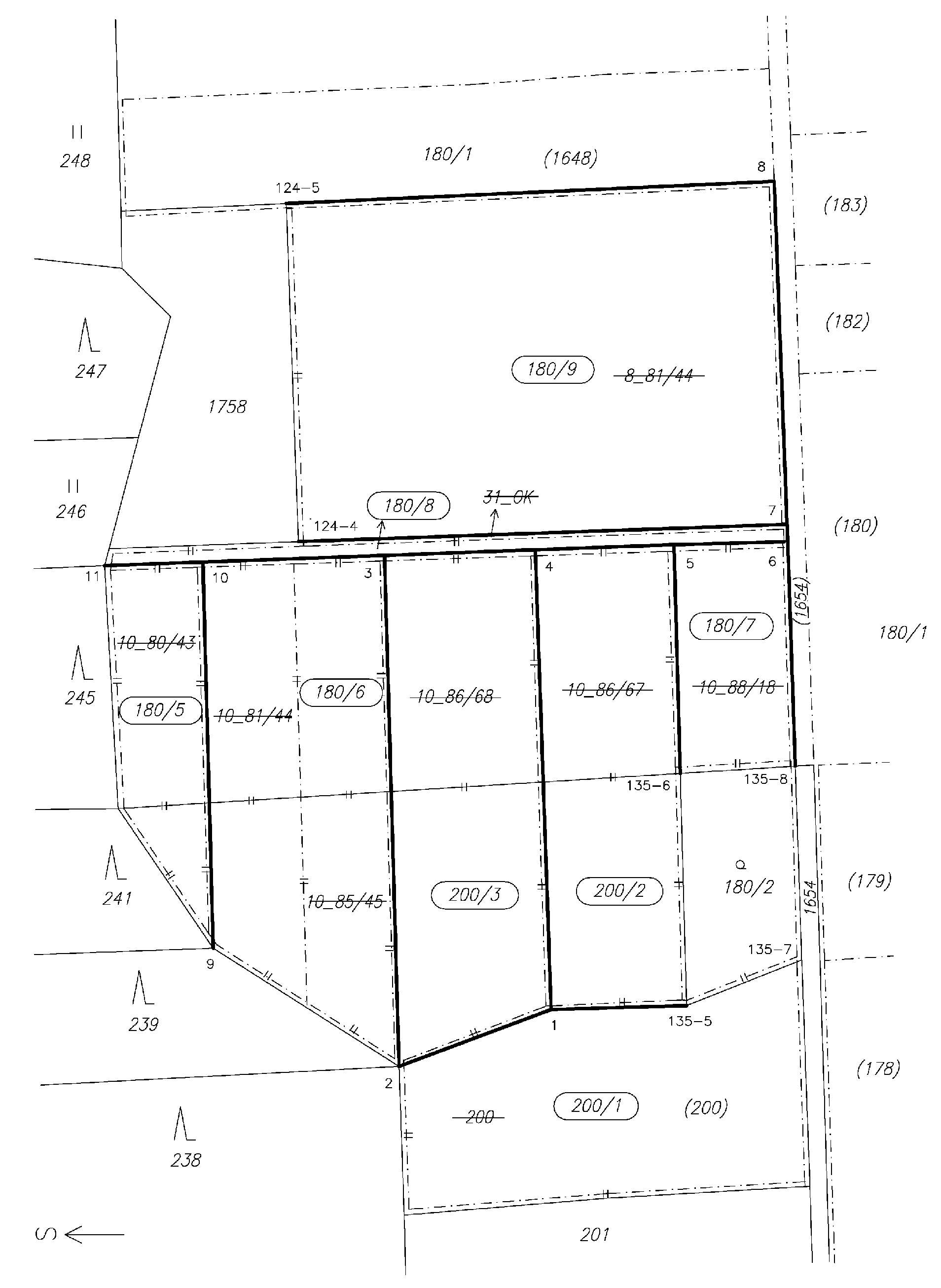

   1. 17.4 Vzor grafického znázornění

   1. 17.5 Grafické znázornění dosavadního a nového stavu nemovitostí vychází ze stavu katastrální mapy, vyhotovuje se černě ve vhodném měřítku, které zaručuje zřetelnost kresby a čitelnost popisu, včetně malých dílů parcel a jejich označení, přičemž se vždy použijí platné mapové značky podle bodu 10 přílohy. Rozsah grafického znázornění se volí tak, aby byla dostatečně zřejmá souvislost změny s jejím okolím. Kontrolní body, které jsou od změny značně vzdáleny, mohou být znázorněny schematicky způsobem vylučujícím pochybnost o jejich totožnosti.
   2. 17.6 V případech, kdy rozsah právních vztahů k nemovitostem je graficky vyjádřen na jiných mapových podkladech než na katastrální mapě, doplní se grafické znázornění kresbou polohopisu z těchto podkladů. V nutných případech se vyhotoví grafické znázornění z podkladů odděleně od grafického zobrazení z katastrální mapy, při dodržení zásady jednobarevnosti.
   3. 17.7 V grafickém znázornění se použijí zejména tyto mapové značky
      1. a) tenká čára
         1. 1. plná (kód čáry 0.012) pro dosavadní stav katastrální mapy,
         2. 2. střídavá pro spornou hranici (kód čáry 0.132) a pro zobrazení rozsahu právních vztahů k nemovitostem podle bodu 17.6 (kód čáry 0.122), přitom při její shodě s hranicí podle bodu 1 se zakreslí v nutném rozsahu souběžně s plnou čárou,
         3. 3. čárkovaná (kód čáry 0.072) pro zobrazení rámů mapových listů, přitom při čáře se uvede označení mapových listů,
      1. b) velmi tlustá čára
         1. 1. plná (kód čáry 0.016) pro nový stav hranic a vyznačení nových sluček,
         2. 2. střídavá (kód čáry 0.126 a 0.136) pro nový stav hranic jako v písmenu a) bod 2,
      1. c) značka pořadové číslo 1.05 pro hraniční znak bodu shodně pro dosavadní i nový stav, jedná-li se o bod, jehož poloha je zpřesněna podle katastrálního zákona¹²³), použije se pro zobrazení značky síla čáry o specifikaci 4; značka č. 1.09, jedná-li se o bod, jehož poloha je zpřesněna, průměr značky je 0,5 mm,
      2. d) značka pořadové číslo 2.18 (slučka) pro vnitřní kresbu v rámci parcely,
      3. e) parcelní čísla a označení dílů písmem velikosti 2 mm až 3 mm, nová parcelní čísla se zvýrazní oválem a parcelní čísla z mapových podkladů podle bodu 17.6 se uvedou v kulaté závorce,
      4. f) značky druhů pozemků a způsobů jejich využití (bod 10.4) se vyznačí podle údajů katastru pro dosavadní stav a podle povahy navrhované změny a skutečného stavu v terénu pro nový stav a umístí se nad parcelním číslem,
      5. g) rozsah nového věcného břemene se vyznačí mapovou značkou pořadové č. 2.28 o specifikaci tloušťky čáry 4, přitom značka se použije jen pro hranici rozsahu věcného břemene k části pozemku, která není shodná s hranicí pozemku, a šrafováním.
   1. 17.8 Neplatný stav hranic pozemků nebo vnitřní kresby se zruší dvěma krátkými tenkými plnými čárami, vyznačenými kolmo k rušené čáře a rušená parcelní čísla a mapové značky se podélně škrtnou tenkou plnou čárou. Zanikající slučka se zruší dvěma krátkými tenkými plnými čárami, zobrazenými rovnoběžně s čárou, na níž slučka leží. Slučka na zanikající vnitřní kresbě se neškrtá.
   2. 17.9 Díly parcel se označují písmeny malé abecedy, v případě nutnosti s použitím číselných indexů. Slučuje-li se do nové parcely celá dosavadní parcela, označení písmeny malé abecedy se nepoužije.
   3. 17.10 V grafickém znázornění se vyznačí délky mezi lomovými body hranic nově vyznačovaných nemovitostí a čísla bodů obsažených v seznamu souřadnic. Pokud délku mezi lomovými body není možné změřit, uvede se v kulaté závorce délka vypočtená ze souřadnic. Číslo bodu se uvede ve formátu použitém v seznamu souřadnic.
   4. 17.11 Grafické znázornění se orientuje k severu. Pokud se zvolí jiná orientace, vyznačí se sever v geometrickém plánu šipkou o délce 20 mm a před ní písmenem S.
   5. 17.12 V grafickém znázornění geometrického plánu pro vymezení rozsahu skupiny věcných břemen stejného druhu k částem více pozemků se vyznačuje rozsah obvodem celé skupiny věcných břemen k částem pozemků a v prostorech s digitální mapou nebo digitalizovanou mapou v S-JTSK se uvádějí průsečíky obvodu skupiny s hranicemi parcel. V grafickém znázornění geometrického plánu pro vymezení rozsahu více věcných břemen k částem jednoho pozemku se věcná břemena rozlišují písmeny velké abecedy, přitom se nemohou ani zčásti překrývat. Hranice rozsahu věcného břemene k části pozemku nedělí hranici parcely.

   Výkaz dosavadního a nového stavu údajů katastru nemovitostí

   1. 17.13 Vzor výkazu dosavadního a nového stavu údajů katastru nemovitostí
      1. a) varianta pro více nabyvatelů

      1. b) varianta pro jednoho nabyvatele

   1. 17.14 Výkaz dosavadního a nového stavu údajů katastru nemovitostí obsahuje údaje stanovené tiskopisem Úřadu.
   2. 17.15 V dosavadním stavu se uvedou příslušné údaje podle katastru. Údaje o druhu a způsobu využití pozemku, typu stavby a způsobu využití stavby se uvedou v novém stavu podle skutečnosti v terénu, přičemž se užijí jejich zkrácené názvy podle bodu 1 až 4.
   3. 17.16 V porovnání se stavem evidence právních vztahů se ke všem nově oddělovaným parcelám (nebo k jejich souboru oddělovanému pro stejného nabyvatele) přiřadí údaje o parcelních číslech, číslech listů vlastnictví, výměrách a označení dílů parcel podle evidence právních vztahů, které budou podkladem pro sepsání listin. Slučuje-li se do nové parcely celá dosavadní parcela, uvede se ve sloupci Označení dílu slovo „celá“. Odděluje-li se z jedné parcely více dílů, které se v novém stavu slučují do jedné parcely, uvede se ve výkazu dosavadního a nového stavu jen součet jejich výměr.
   4. 17.17 U parcel zjednodušené evidence se uvede společně (pro celý sloupec) nebo, je-li to potřeba, jednotlivě u parcelního čísla původ těchto parcel podle bodu 7.3, popřípadě název původního katastrálního území.

   Seznam souřadnic

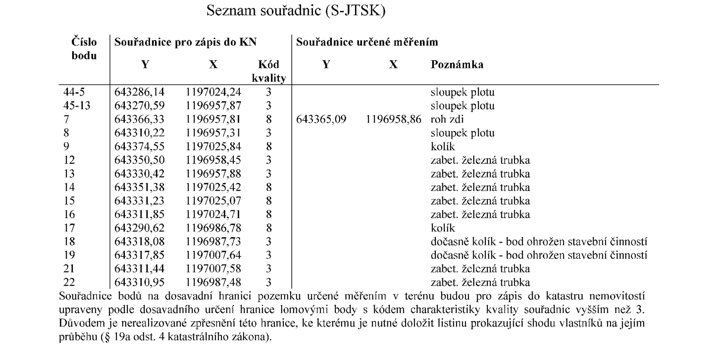

   1. 17.18 Vzor seznamu souřadnic

   1. 17.19 Seznam souřadnic obsahuje souřadnice bodů nové hranice a souřadnice kontrolních bodů. V seznamu souřadnic se uvádějí čísla bodů a jejich souřadnice v pořadí Y a X a kód kvality. U nových bodů změny lze uvádět jen vlastní čísla, u bodů určených v předcházejících záznamech podrobného měření změn se uvádějí čísla úplná nebo čísla zkrácená, obsahující na prvém místě číslo příslušného záznamu podrobného měření změn oddělené pomlčkou od vlastního čísla bodu (u obou čísel se vynechají počáteční nuly). Nejsou-li souřadnice určeny v S-JTSK, uvádějí se v místním systému. Druh systému se uvede u nadpisu „Seznam souřadnic“. V případě přizpůsobení změny mapě podle bodu 16.26 písm. b), jehož výsledkem bude evidence souřadnic obrazu bodu napojení odlišných od souřadnic polohy, se pod seznam souřadnic napíše upozornění „Souřadnice bodů na dosavadní hranici pozemku určené měřením v terénu budou pro zápis do katastru nemovitostí upraveny podle dosavadního určení hranice lomovými body s kódem charakteristiky kvality souřadnic vyšším než 3. Důvodem je nerealizované zpřesnění této hranice, ke kterému je nutné doložit listinu prokazující shodu vlastníků na jejím průběhu (§ 19a odst. 4 katastrálního zákona).“ U bodů se souřadnicemi s kódem charakteristiky kvality vyšším než 3 se ve sloupci Souřadnice určené měřením uvádí také souřadnice polohy, pokud jsou odlišné od souřadnic obrazu.
   2. 17.20 Seznam se umístí na vhodné volné místo geometrického plánu poblíž grafického znázornění nebo tvoří samostatnou část geometrického plánu. Podle potřeby se doplní dalším sloupcem se stručnou poznámkou (například způsob označení bodu v terénu, pokud není u všech bodů stejný, nebo pokud není ze zobrazení zřejmý).

   Výkaz údajů o bonitovaných půdně ekologických jednotkách (BPEJ) k parcelám nového stavu

   1. 17.21 Výkaz údajů o bonitovaných půdně ekologických jednotkách (BPEJ) k parcelám nového stavu obsahuje parcelní číslo zemědělského pozemku v novém stavu podle katastru, popřípadě podle zjednodušené evidence, kód BPEJ a výměru dílu parcely příslušejícího k tomuto kódu. Je-li díl parcely katastru nebo parcely zjednodušené evidence v novém stavu porovnání se stavem evidence právních vztahů v geometrickém plánu dělen hranicí BPEJ, uvádí se také výměra, která v takovém dílu odpovídá příslušnému kódu BPEJ.
   2. 17.22 Výkaz údajů o bonitovaných půdně ekologických jednotkách (BPEJ) se vyhotovuje v územích, kde katastr tyto údaje eviduje a v případech, kdy sice nejsou údaje o BPEJ v dosavadním stavu katastru evidovány, avšak z podkladů uložených u katastrálního úřadu lze údaje o BPEJ parcelám nového stavu přiřadit.

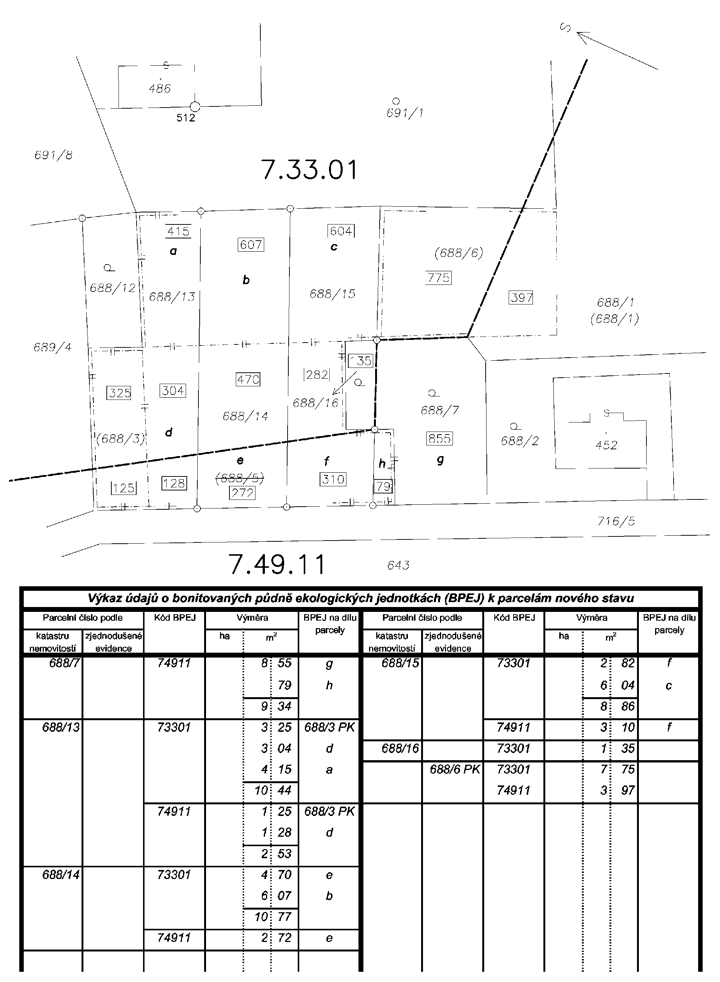

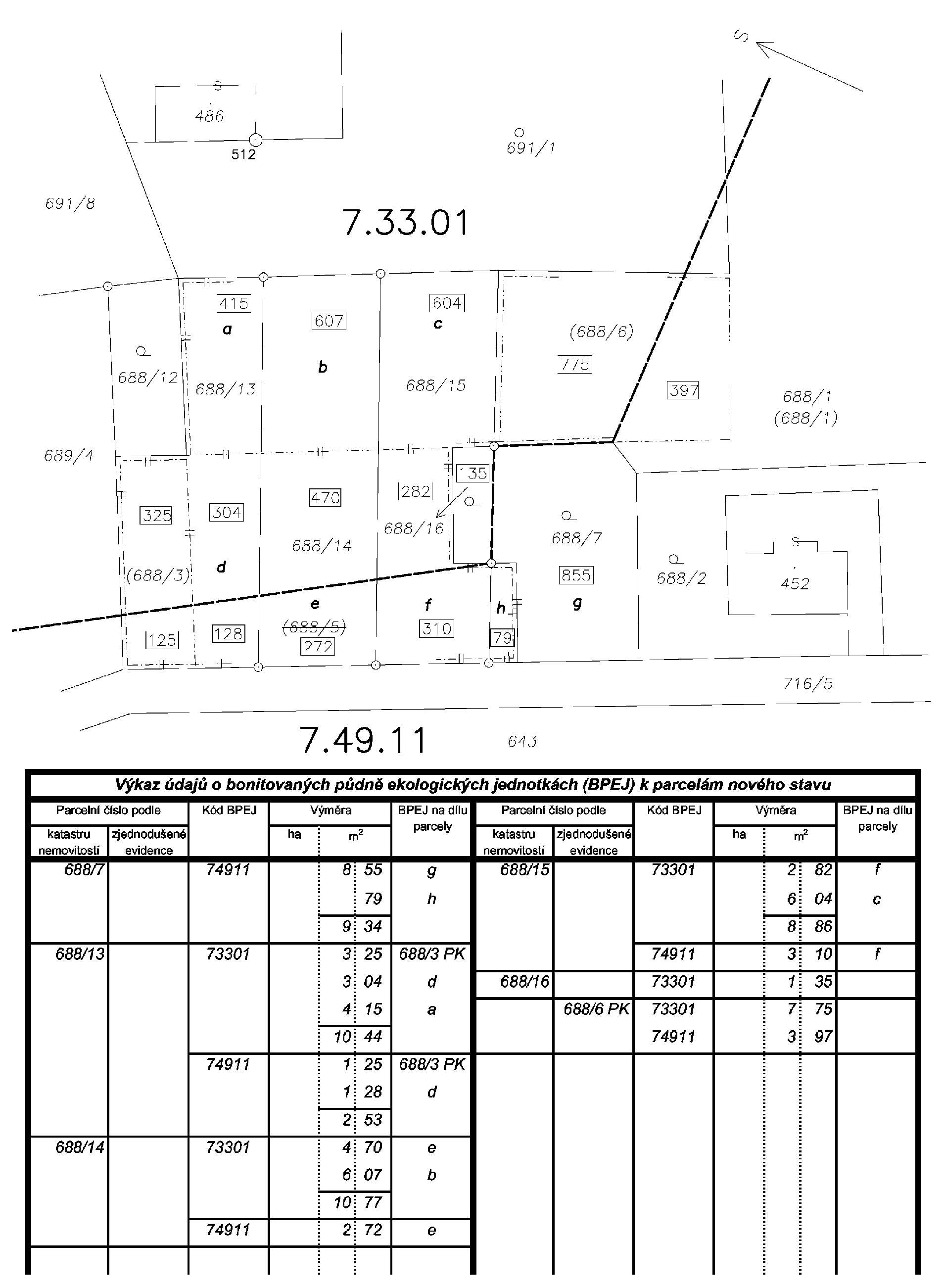

   3. 17.23 Vzor výkazu údajů o bonitovaných půdně ekologických jednotkách (BPEJ) k parcelám nového stavu (s ukázkou zobrazení průběhu hranic BPEJ, které není náležitostí geometrického plánu).


1. 18. Vzory geometrických plánů
   1. 18.1 Geometrický plán pro vyznačení budovy

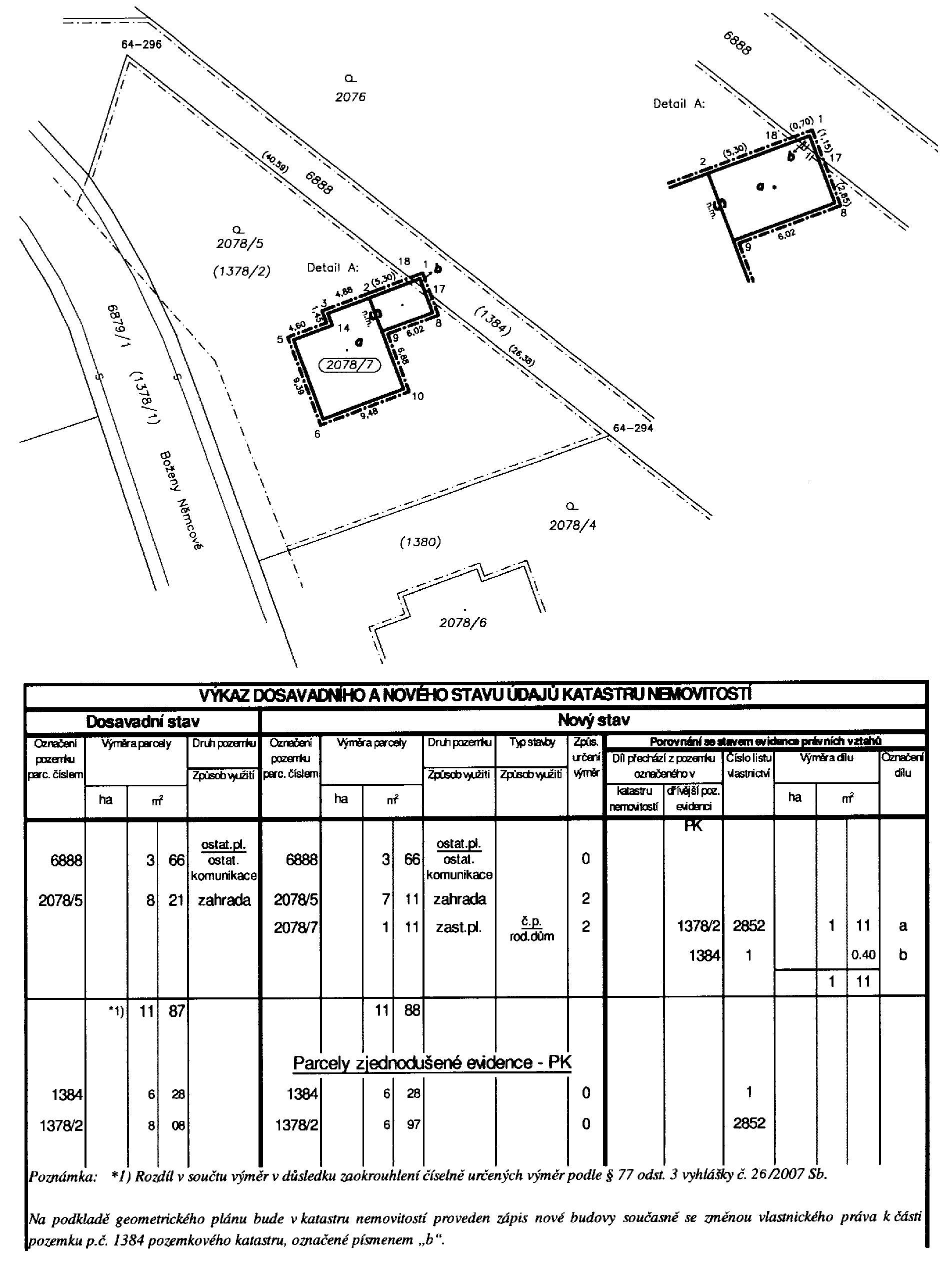

      1. a) rodinný dům s garáží, která není stavebně propojena s rodinným domem, a která zčásti zasahuje do pozemku jiného vlastníka,

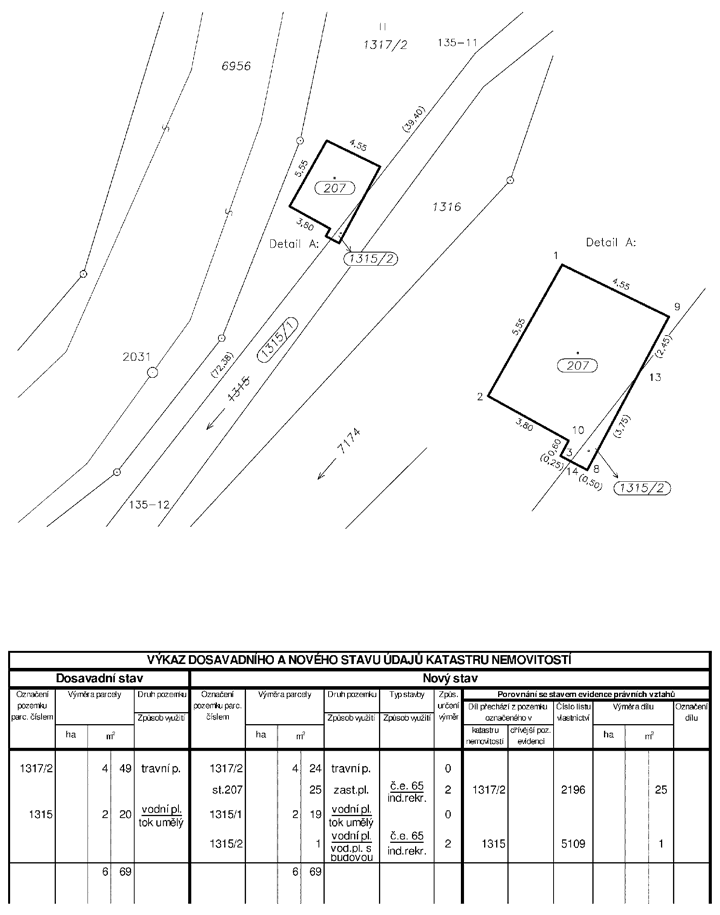

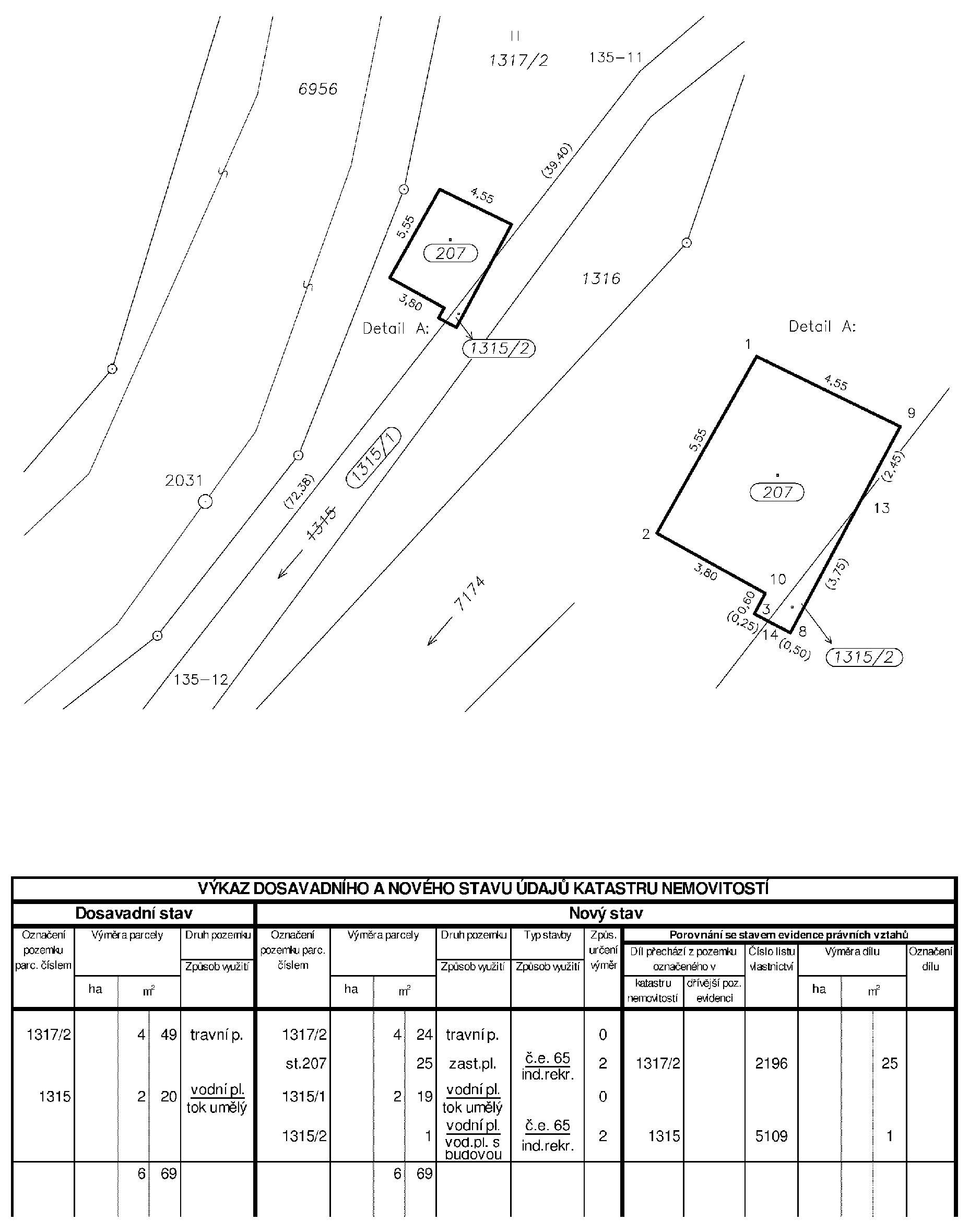

      1. b) rekreační objekt, který zčásti zasahuje do pozemku koryta vodního toku.

   1. 18.2 Geometrický plán pro vytyčení hranice pozemku a jeho doplnění ze zjednodušené evidence do souboru geodetických informací

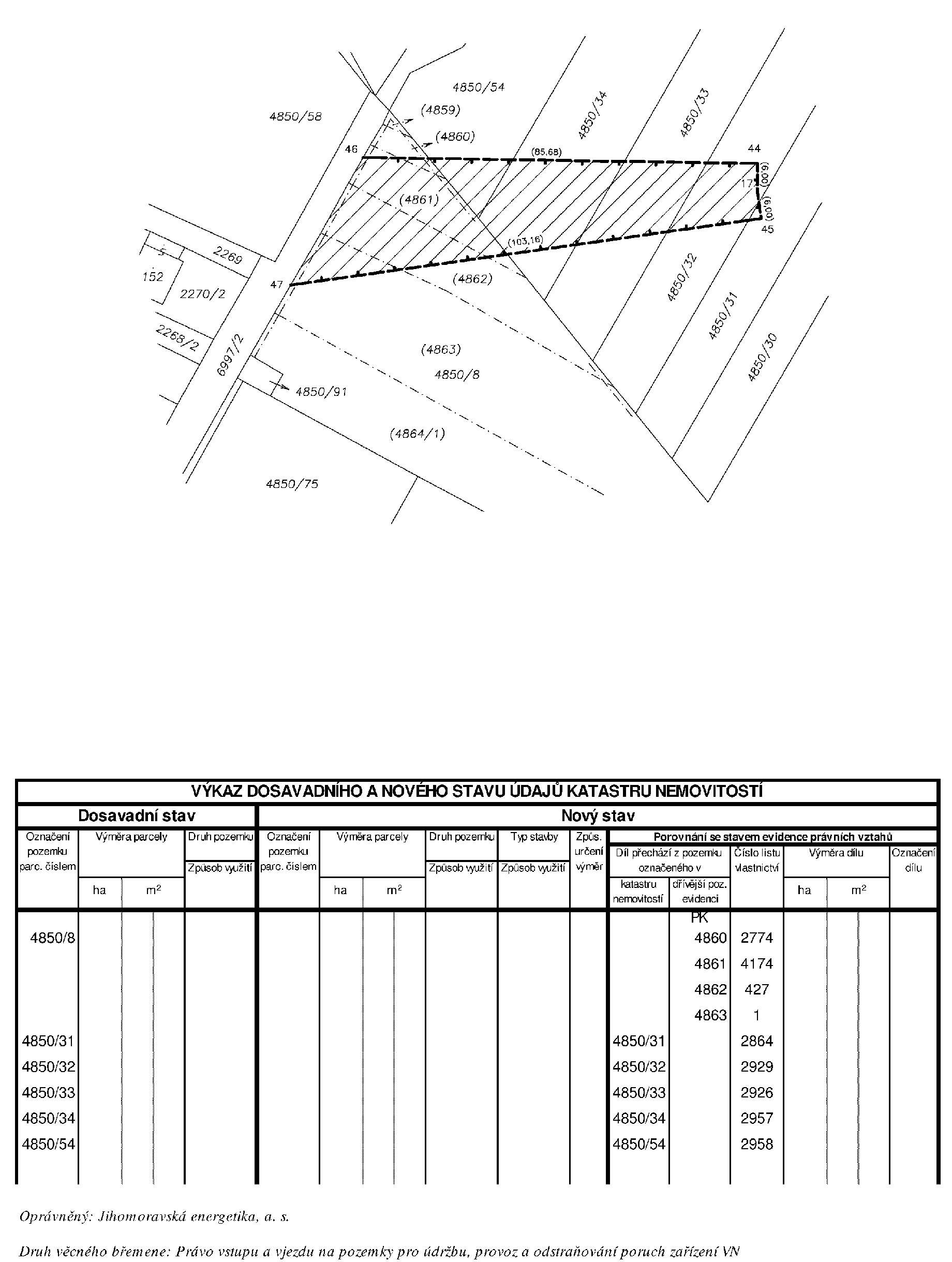

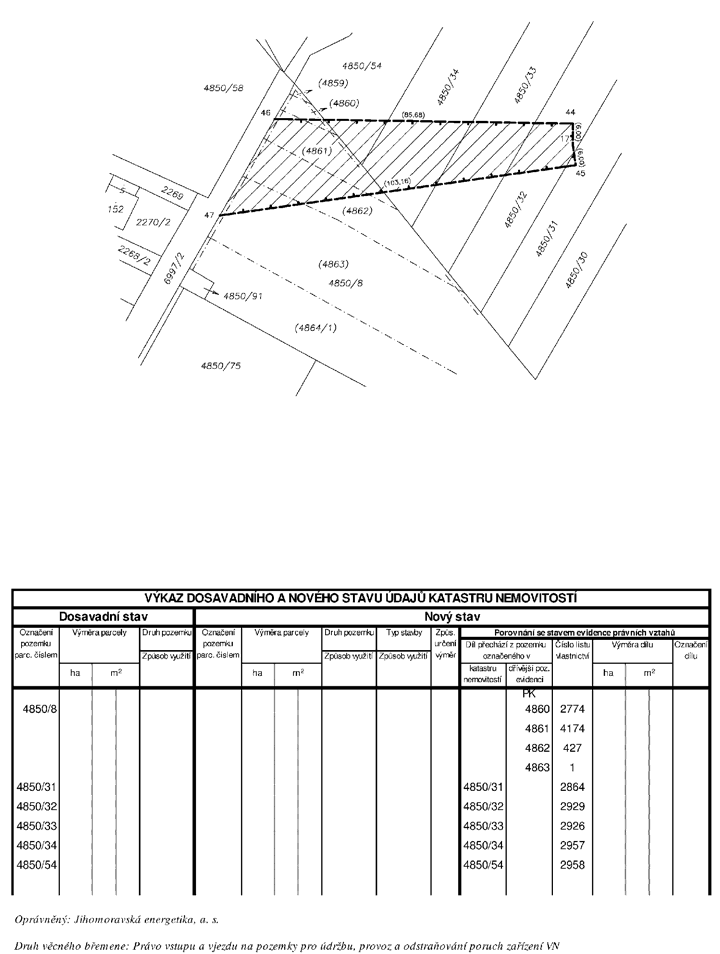

   1. 18.3 Geometrický plán pro vymezení rozsahu skupiny věcných břemen

   1. 18.4 Geometrický plán pro vyznačení vodního díla

   1. 18.5 Geometrický plán pro průběh vytyčené nebo vlastníky upřesněné hranice pozemků

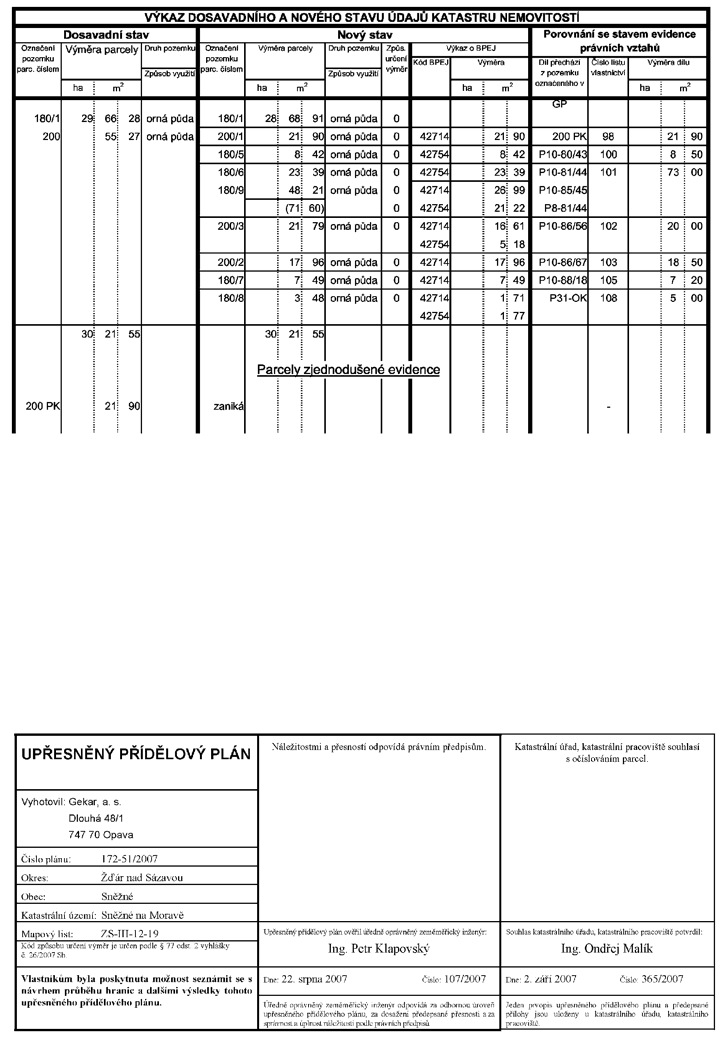

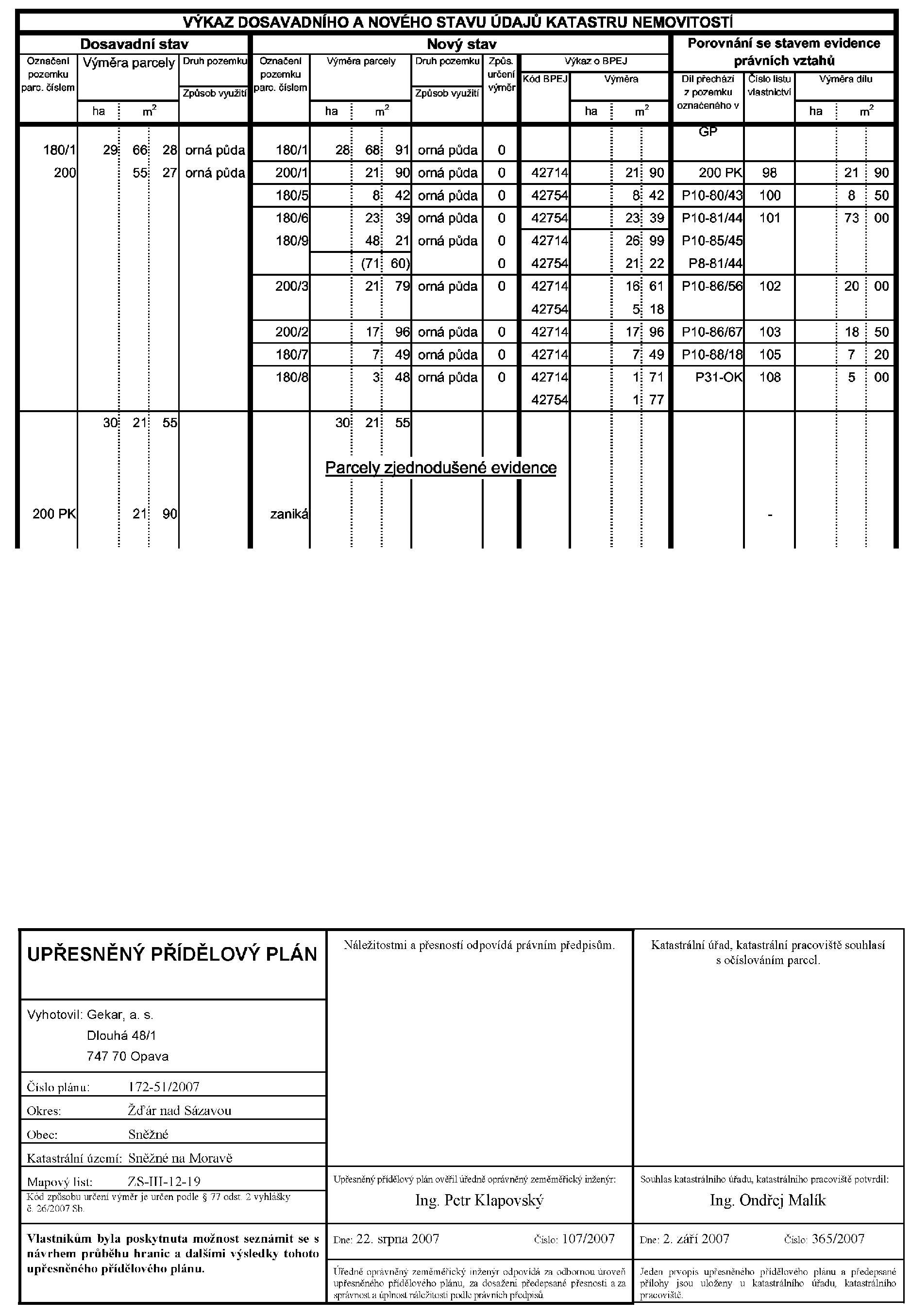

1. 19. Vzor upřesněného přídělového plánu



1. 20. Vzor souhlasného prohlášení o shodě na průběhu hranic pozemků



1. ¹) § 2 odst. 1 písm. d) a e) a § 27 písm. l) zákona č. 344/1992 Sb., o katastru nemovitostí České republiky (katastrální zákon), ve znění zákona č. 89/1996 Sb., zákona č. 120/2000 Sb. a zákona č. 186/2006 Sb.
2. ²) § 27 písm. m) katastrálního zákona.
3. ³) § 29 odst. 3 katastrálního zákona.
4. ⁴) § 2 odst. 1 písm. c) nařízení vlády č. 430/2006 Sb., o stanovení geodetických referenčních systémů a státních mapových děl závazných na území státu a zásadách jejich používání.
5. ⁵) § 8 odst. 3 zákona č. 139/2002 Sb., o pozemkových úpravách a pozemkových úřadech a o změně zákona č. 229/1991 Sb., o úpravě vlastnických vztahů k půdě a jinému zemědělskému majetku, ve znění pozdějších předpisů.
6. ⁶) § 2 odst. 4 písm. b) až h) katastrálního zákona.
7. ⁷) § 27 písm. a) katastrálního zákona.
8. ⁸) Vyhláška č. 469/2006 Sb., o formě a technických náležitostech předávání údajů do informačního systému o datových prvcích a o postupech Ministerstva informatiky a jiných orgánů veřejné správy při vedení, zápisu a vyhlašování datových prvků v informačním systému o datových prvcích (vyhláška o informačním systému o datových prvcích).
9. ⁹) § 27 písm. b) katastrálního zákona.
10. ¹⁰) Zákon č. 334/1992 Sb., o ochraně zemědělského půdního fondu, ve znění pozdějších předpisů.
11. ¹¹) Zákon č. 289/1995 Sb., o lesích a o změně a doplnění některých zákonů (lesní zákon), ve znění pozdějších předpisů.
12. ¹²) Zákon č. 183/2006 Sb., o územním plánování a stavebním řádu (stavební zákon).
13. ¹³) § 43 zákona č. 254/2001 Sb., o vodách a o změně některých zákonů (vodní zákon).
14. ¹⁴) § 31 zákona č. 128/2000 Sb., o obcích (obecní zřízení), ve znění pozdějších předpisů.
    § 14 zákona č. 131/2000 Sb., o hlavním městě Praze.
15. ¹⁵) § 121 odst. 1 zákona č. 40/1964 Sb., občanský zákoník, ve znění pozdějších předpisů.
16. ¹⁶) § 2 odst. 1 písm. b) bod 2 a odst. 2 katastrálního zákona.
17. ¹⁷) § 20 odst. 1 zákona č. 254/2001 Sb., ve znění zákona č. 20/2004 Sb.
18. ¹⁸) § 2 zákona č. 13/1997 Sb., o pozemních komunikacích, ve znění pozdějších předpisů.
19. ¹⁹) § 3 vyhlášky č. 23/2007 Sb., o vymezení vodních děl evidovaných v katastru nemovitostí České republiky.
20. ²⁰) § 2 odst. 1 písm. c) až e) katastrálního zákona.
21. ²¹) Zákon č. 72/1994 Sb., kterým se upravují některé spoluvlastnické vztahy k budovám a některé vlastnické vztahy k bytům a nebytovým prostorům a doplňují některé zákony (zákon o vlastnictví bytů), ve znění pozdějších předpisů.
22. ²²) § 18 odst. 2 zákona č. 128/2000 Sb.
23. ²³) Úplná Klasifikace územních statistických jednotek (CZ-NUTS) vydaná Českým statistickým úřadem (sdělení o vydání klasifikace zveřejněno ve Sbírce zákonů pod č. 490/2003 Sb.).
24. ²⁴) Ústavní zákon č. 347/1997 Sb., o vytvoření vyšších územních samosprávných celků a o změně ústavního zákona České národní rady č. 1/1993 Sb., Ústava České republiky.
25. ²⁵) Zákon č. 88/1947 Sb., o právu stavby.
26. ²⁶) § 9 a násl. zákona č. 265/1992 Sb., o zápisech vlastnických a jiných věcných práv k nemovitostem, ve znění zákona č. 90/1996 Sb., zákona č. 27/2000 Sb., zákona č. 30/2000 Sb., zákona č. 120/2001 Sb. a zákona č. 186/2006 Sb.
