katastrální vyhláška

1. a) účel geometrického plánu v souladu s katastrálním zákonem, a to s využitím popisu v § 79 nebo vyjádřením jiným vhodným způsobem,
2. b) číslo geometrického plánu složené z čísla záznamu podrobného měření změn, čísla podle evidence zakázek vyhotovitele geometrického plánu a úplného letopočtu,
3. c) u vyhotovitele geometrického plánu jméno, příjmení a adresa trvalého pobytu fyzické osoby (popřípadě adresa bydliště, nemá-li trvalý pobyt na území České republiky), nebo obchodní jméno a adresa sídla podnikání podnikatele - fyzické nebo právnické osoby,
4. d) název okresu, obce a katastrálního území a označení listu katastrální mapy,
5. e) způsob označení nových hranic, pokud je jednotný, jinak se uvede u jednotlivých bodů v poznámce seznamu souřadnic,
6. f) údaje o ověření geometrického plánu,
7. g) údaje o potvrzení geometrického plánu.

1. 17.5 Poznámka podle § 84 odst. 8 má tuto formu textu: „Zpřesnění geometrického a polohového určení pozemků podle § 50 odst. 1 písm. a) katastrálního zákona navržené v tomto geometrickém plánu lze v katastru nemovitostí provést jen na základě souhlasného prohlášení.“ uvedeného nad popisovým polem.

Grafické znázornění

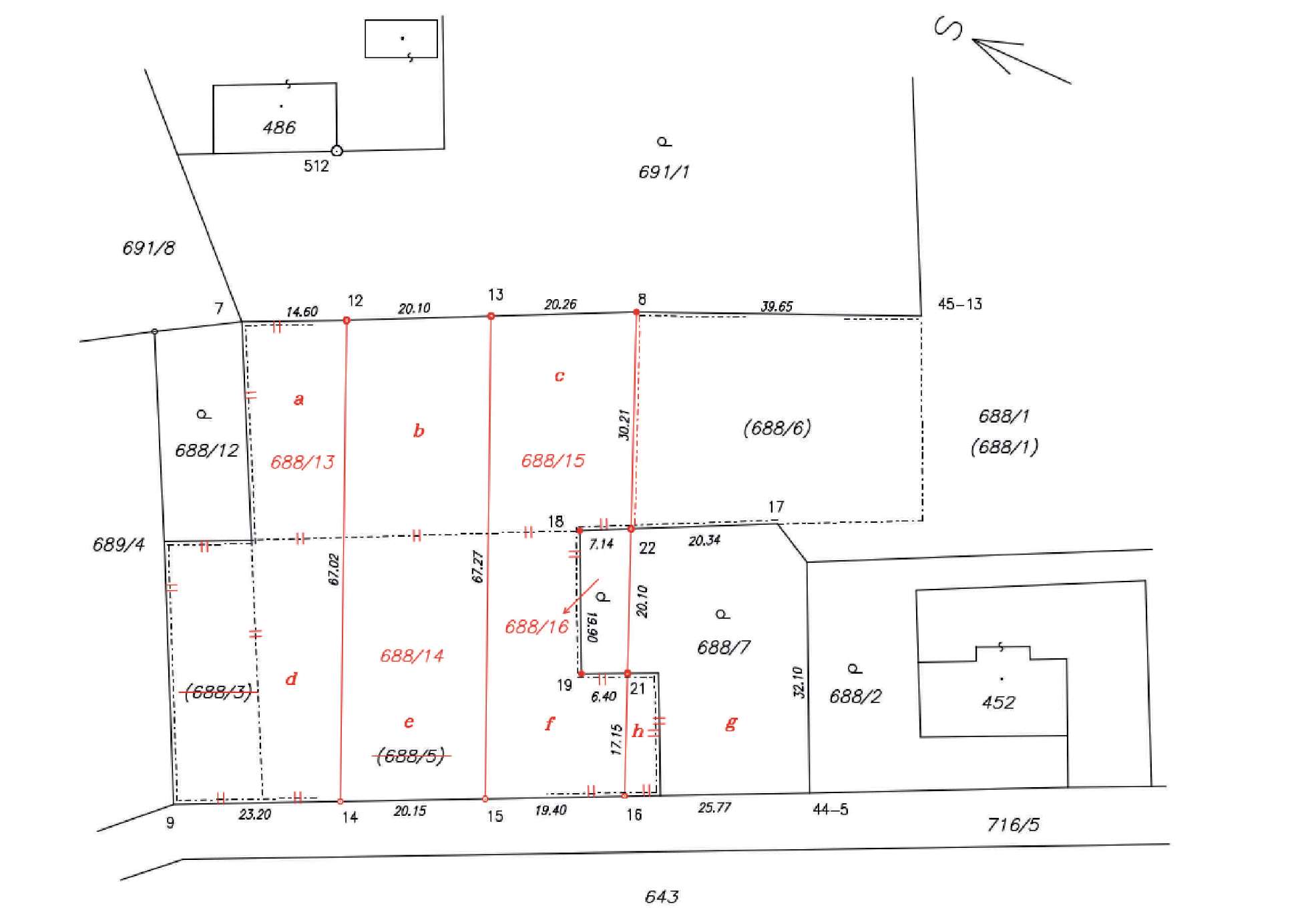

1. 17.6 Vzor grafického znázornění
   .

1. 17.7 Grafické znázornění dosavadního stavu nemovitostí se vyhotovuje černě, nového stavu nemovitostí červeně, a to ve vhodném měřítku, které zaručuje zřetelnost kresby a čitelnost popisu, včetně malých dílů parcel a jejich označení. Rozsah grafického znázornění se volí tak, aby byla dostatečně zřejmá souvislost změny s jejím okolím. Kontrolní body, které jsou od změny značně vzdáleny, mohou být znázorněny schematicky způsobem vylučujícím pochybnost o jejich totožnosti.
2. 17.8 V grafickém znázornění se kromě mapových značek podle bodu 10 použijí zejména tyto mapové značky:
   1. a) tenká čára černá
      1. 1. plná (kód čáry 0.012) pro dosavadní stav katastrální mapy,
      2. 2. střídavá pro spornou hranici (kód čáry 0.132) a pro zobrazení rozsahu práv podle § 84 odst. 3 (kód čáry 0.122), přitom při její shodě s hranicí podle bodu 1 se zakreslí v nutném rozsahu souběžně s plnou čárou,
      3. 3. čárkovaná (kód čáry 0.072) pro zobrazení rámů mapových listů, přitom při čáře se uvede označení mapových listů,
   1. b) tenká čára červená
      1. 1. plná (kód čáry 0.012) pro nový stav hranic a vyznačení nových sluček,
      2. 2. střídavá (kód čáry 0.122 a 0.132) pro nový stav hranic jako v písmenu a) bod 2,
   1. c) značka pořadové číslo 1.05 pro hraniční znak bodu pro dosavadní (černě) i nový (červeně) stav. Značka pořadové číslo 1.05 a číslo 1.09 (červeně) pro bod na dosavadní hranici, jehož poloha je zpřesněna podle katastrálního zákona, přitom pro zobrazení značky číslo 1.05 se použije tloušťka čáry o specifikaci 4 a pro zobrazení značky 1.09 průměr značky 1 mm,
   2. d) značka pořadové číslo 2.18 (slučka) pro vnitřní kresbu v rámci parcely, černě pro dosavadní stav, červeně pro nový stav
   3. e) parcelní čísla a označení dílů písmem velikosti 2 mm až 3 mm, nová parcelní čísla a označení dílů se zobrazí červeně a parcelní čísla z mapových podkladů podle § 84 odst. 3 se uvedou v kulaté závorce,
   4. f) značky druhů pozemků a způsobů jejich využití se umístí nad parcelním číslem, dosavadní černě, nový stav červeně
   5. g) rozsah nového věcného břemene se vyznačí červeně mapovou značkou pořadové č. 2.28 o specifikaci tloušťky čáry 2, přitom značka se použije jen pro hranici rozsahu věcného břemene k části pozemku, která není shodná s hranicí pozemku, a červeným šrafováním.

1. 17.9 Neplatný stav hranic pozemků nebo vnitřní kresby se zruší dvěma krátkými červenými tenkými plnými čárami, vyznačenými kolmo k rušené čáře a rušená parcelní čísla a mapové značky se škrtnou červenou tenkou plnou čárou. Zanikající slučka se zruší dvěma krátkými červenými tenkými plnými čárami, zobrazenými rovnoběžně s čárou, na níž slučka leží. Slučka na zanikající vnitřní kresbě se neškrtá.
2. 17.10Díly parcel se označují písmeny malé abecedy (červeně), v případě nutnosti s použitím číselných indexů. Slučuje-li se do nové parcely celá dosavadní parcela, označení písmeny malé abecedy se nepoužije.
3. 17.11V grafickém znázornění se vyznačí délky mezi lomovými body hranic nově vyznačovaných nemovitostí a čísla bodů obsažených v seznamu souřadnic. Pokud délku mezi lomovými body není možné změřit, uvede se v kulaté závorce délka vypočtená ze souřadnic. Číslo bodu se uvede ve formátu použitém v seznamu souřadnic.
4. 17.12Grafické znázornění se orientuje k severu. Pokud se zvolí jiná orientace, vyznačí se sever v geometrickém plánu šipkou o délce 20 mm a před ní písmenem S.
5. 17.13V grafickém znázornění geometrického plánu pro vymezení rozsahu skupiny věcných břemen stejného druhu k částem více pozemků se vyznačuje rozsah obvodem celé skupiny věcných břemen k částem pozemků a v prostorech s katastrální mapou v digitální formě v S-JTSK se uvádějí průsečíky obvodu skupiny s hranicemi parcel. V grafickém znázornění geometrického plánu pro vymezení rozsahu více věcných břemen k částem jednoho pozemku se věcná břemena rozlišují písmeny velké abecedy, přitom se nemohou ani zčásti překrývat. Hranice rozsahu věcného břemene k části pozemku nedělí hranici parcely.
6. 17.14Geometrický plán pro doplnění souboru geodetických informací o pozemek dosud evidovaný zjednodušeným způsobem, pokud se jeho hranice vytyčují a označují v terénu, je-li u těchto hranic z protokolu o vytyčení zřejmý nesouhlas vlastníků dotčených pozemků s jejich průběhem, obsahuje v grafickém znázornění dotčených nemovitostí před změnou a po ní zobrazení těchto hranic mapovou značkou sporné hranice.

Výkaz dosavadního a nového stavu údajů katastru nemovitostí

1. 17.15 Vzor výkazu dosavadního a nového stavu údajů katastru nemovitostí

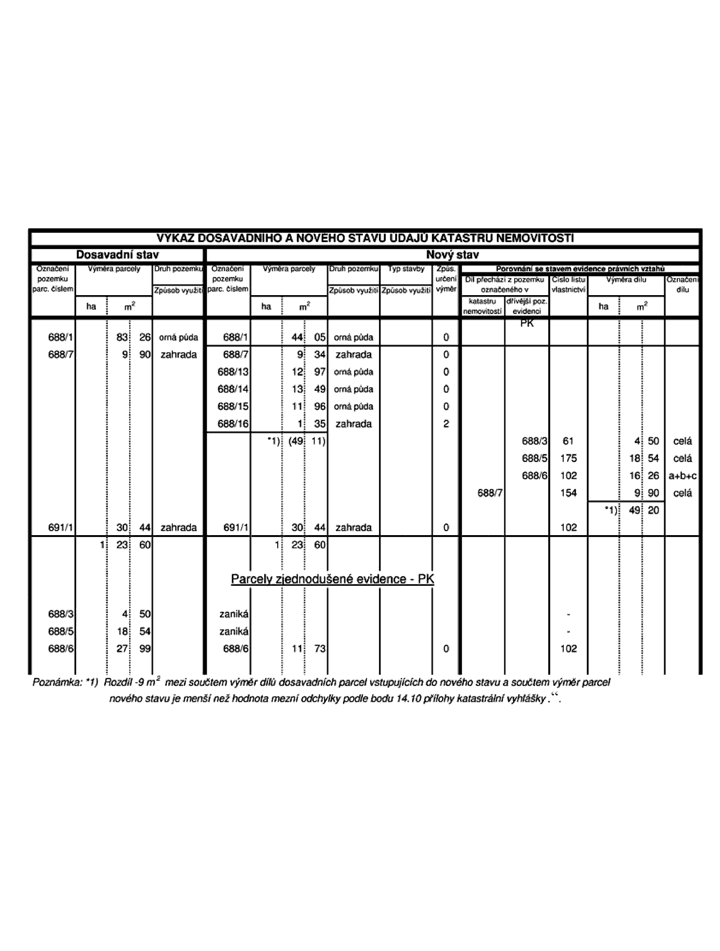

   1. a) varianta pro více nabyvatelů

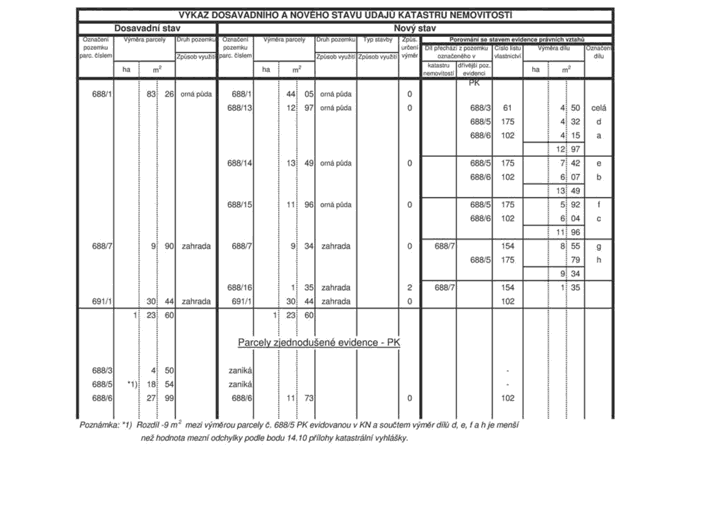

   1. b) varianta pro jednoho nabyvatele


1. 17.16Věcné a formální náležitosti výkazu dosavadního a nového stavu údajů katastru nemovitostí jsou vymezeny vzorem v bodu 17.15.
2. 17.17V dosavadním stavu se uvedou příslušné údaje podle katastru. Údaje o druhu a způsobu využití pozemku, typu stavby a způsobu využití stavby se uvedou v novém stavu podle povahy navrhované změny, přičemž se užijí jejich zkrácené názvy.
3. 17.18V porovnání se stavem evidence právních vztahů se ke všem nově oddělovaným parcelám (nebo k jejich souboru oddělovanému pro stejného nabyvatele) přiřadí údaje o parcelních číslech, číslech listů vlastnictví, výměrách a označení dílů parcel podle evidence právních vztahů, které budou podkladem pro sepsání listin. Slučuje-li se do nové parcely celá dosavadní parcela, uvede se ve sloupci Označení dílu slovo „celá“. Odděluje-li se z jedné parcely více dílů, které se v novém stavu slučují do jedné parcely, uvede se ve výkazu dosavadního a nového stavu jen součet jejich výměr.
4. 17.19Geometrický plán pro určení hranic pozemků při pozemkových úpravách, kterým dochází k zániku dosavadních a ke vzniku nových pozemků, a pro nové rozdělení sousedících pozemků jednoho vlastníka nemusí obsahovat porovnání se stavem evidence právních vztahů.
5. 17.20Geometrický plán pro vymezení rozsahu věcného břemene k části pozemku ve výkazu dosavadního a nového stavu údajů katastru nemovitostí obsahuje pouze parcelní číslo dotčeného pozemku v dosavadním stavu a v porovnání se stavem evidence právních vztahů pouze odpovídající parcelní číslo pozemku, u kterého je evidováno vlastnické právo a číslo listu vlastnictví. Geometrický plán pro průběh vytyčené nebo vlastníky zpřesněné hranice pozemků a geometrický plán pro opravu geometrického a polohového určení pozemku obsahuje v porovnání se stavem evidence právních vztahů u změnou dotčených pozemků pouze číslo listu vlastnictví.
6. 17.21 U parcel zjednodušené evidence se uvede společně (pro celý sloupec) nebo, je-li to potřeba, jednotlivě u parcelního čísla původ těchto parcel podle bodu 8.3, popřípadě název původního katastrálního území.

Seznam souřadnic

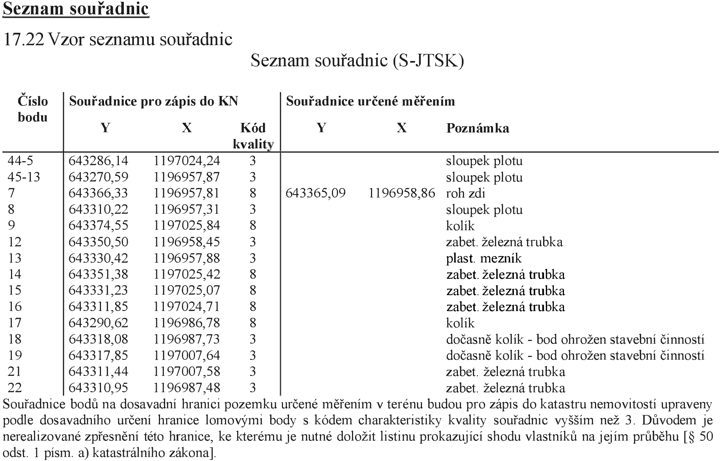

1. 17.22 Vzor seznamu souřadnic

   Seznam souřadnic (S-JTSK)



1. 17.23 V seznamu souřadnic se uvádějí čísla bodů a jejich souřadnice v pořadí Y a X a kód kvality. U nových bodů změny lze uvádět jen vlastní čísla, u bodů určených v předcházejících záznamech podrobného měření změn se uvádějí čísla úplná nebo čísla zkrácená, obsahující na prvém místě číslo příslušného záznamu podrobného měření změn oddělené pomlčkou od vlastního čísla bodu (u obou čísel se vynechají počáteční nuly). V případě přizpůsobení změny mapě podle bodu 16.26 písm. b), jehož výsledkem bude evidence souřadnic obrazu bodu napojení odlišných od souřadnic polohy, se pod seznam souřadnic napíše upozornění „Souřadnice bodů na dosavadní hranici pozemku určené měřením v terénu budou pro zápis do katastru nemovitostí upraveny podle dosavadního určení hranice lomovými body s kódem charakteristiky kvality souřadnic vyšším než 3. Důvodem je nerealizované zpřesnění této hranice, ke kterému je nutné doložit listinu prokazující shodu vlastníků na jejím průběhu [§ 50 odst. 1 písm. a) katastrálního zákona].“. U bodů se souřadnicemi s kódem charakteristiky kvality vyšším než 3 se ve sloupci Souřadnice určené měřením uvádí také souřadnice polohy, pokud jsou odlišné od souřadnic obrazu.
2. 17.24 Seznam se umístí na vhodné volné místo geometrického plánu poblíž grafického znázornění nebo tvoří samostatnou stranu geometrického plánu. Podle potřeby se doplní dalším sloupcem se stručnou poznámkou (například způsob označení bodu v terénu, pokud není u všech bodů stejný, nebo pokud není ze zobrazení zřejmý).

Výkaz údajů o bonitovaných půdně ekologických jednotkách

1. 17.25 Výkaz údajů o bonitovaných půdně ekologických jednotkách se vyhotovuje v územích, kde katastr tyto údaje eviduje a v případech, kdy sice nejsou údaje o BPEJ v dosavadním stavu katastru evidovány, avšak z podkladů uložených u katastrálního úřadu lze údaje o BPEJ parcelám nového stavu přiřadit.
2. 17.26 V případě analogové mapy se malý díl parcely podle BPEJ může zahrnout do sousedního dílu téže parcely s největší výměrou, pokud jeho výměra nepřesahuje u parcel s výměrou do 500 m² trojnásobek a u parcel s výměrou větší pětinásobek mezní odchylky stanovené v bodu 14.10 této přílohy. Takový díl se zahrne do sousedního dílu téže parcely s největší výměrou.

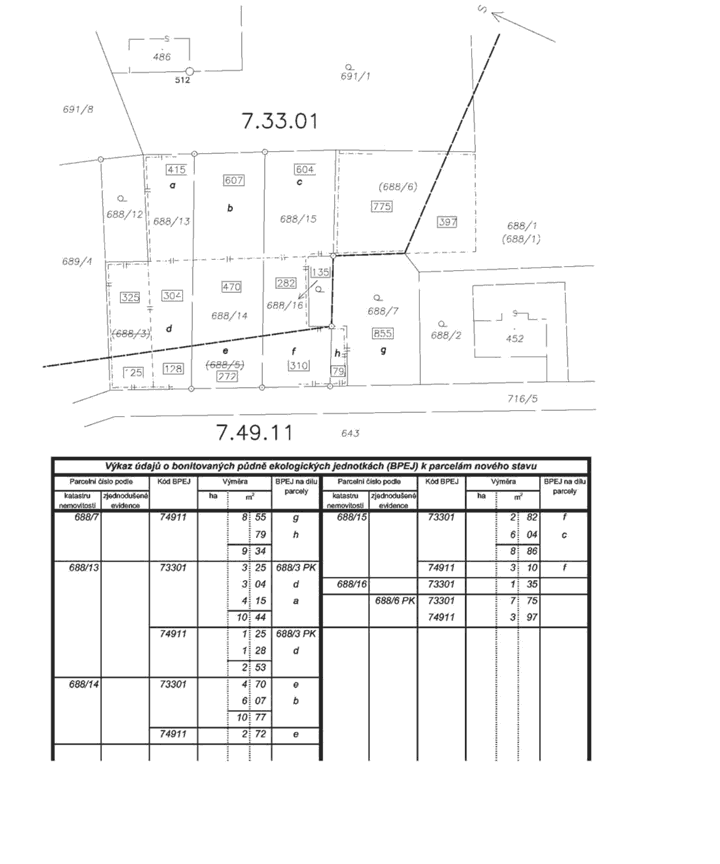

3. 17.27 Vzor výkazu údajů o bonitovaných půdně ekologických jednotkách (s ukázkou zobrazení průběhu hranic BPEJ, které není náležitostí geometrického plánu).


1. 18. Formát a označení výsledků zeměměřických činností
2. 18.1 Název souboru s výsledkem zeměměřické činnosti se vytvoří složením z šestimístného kódu katastrálního území, zkratky druhu výsledku zeměměřické činnosti podle bodu 18.4, čísla tohoto výsledku a zkratky dílčí náležitosti nebo přílohy. Číslo výsledku zeměměřické činnosti
   1. a) je v případě dokumentace o zřízení, obnovení nebo přemístění bodu podrobného polohového bodového pole čtyřmístné vlastní číslo bodu oddělené podtržítkem od dvojciferného vyjádření verze geodetických údajů bodu; je-li dokumentace vyhotovena pro více bodů, použije se nejnižší číslo,
   2. b) je v případě záznamu podrobného měření změn jeho pětimístné číslo,
   3. c) je v případě geometrického plánu číslo příslušného záznamu podrobného měření změn.

   Jako oddělovač se použije podtržítko (např. 622711_ZPMZ_00791_nacrt.pdf). Název souboru s geometrickým plánem neobsahuje zkratku dílčí náležitosti nebo přílohy.

1. 18.2 V případě záznamu podrobného měření změn, který je vyhotoven jako podklad pro více geometrických plánů, se k názvu souboru s návrhem změny odpovídajícího každému geometrickému plánu připojí písmeno malé abecedy od písmene „a“ a stejným způsobem se toto písmeno připojí i k názvu souboru s geometrickým plánem. V případě geometrického plánu vyhotoveného pro změnu zasahující do více katastrálních území se pro název souboru použijí údaje z katastrálního území, do něhož změna plošně nejvíce zasahuje.
2. 18.3 Není-li stanoveno jinak, je datovým formátem souborů s výsledkem zeměměřických činností datový formát Portable Document Format for the Long-term Archiving (PDF/A).
3. 18.4 Přehled výsledků zeměměřických činností pro tvorbu názvu souboru a stanovený datový formát

   Grafické znázornění Výkaz dosavadního a nového stavu údajů katastru nemovitostí Seznam souřadnic Seznam souřadnic (S-JTSK) Výkaz údajů o bonitovaných půdně ekologických jednotkách

   Výsledek zeměměřické činnosti (zkratka)	Dílčí náležitost / příloha	Zkratka dílčí náležitosti / přílohy	Formát souboru
   Dokumentace o zřízení, obnovení nebo přemístění bodu PPBP (PPBP)	Technická zpráva s protokolem	tz	*.pdf
   	Zápisník měření	zap	*.pdf
   	Protokol o výpočtech	prot	*.pdf
   	Seznam souřadnic	ss	*.pdf
   	Geodetické údaje (včetně místopisného náčrtu a případného detailu)	gu M D	*.csv *.gif *.gif
   	Přehledný náčrt	nacrt	*.pdf
   	Doklad o oznámení nebo projednání měřické značky	umisteni	*.pdf
   	Oznámení o změnách a zjištěných závadách	zavady	*.pdf
   Záznam podrobného měření změn (ZPMZ)	Popisové pole	popispole	*.pdf
   	Náčrt	nacrt	*.pdf
   	Zápisník měření	zap	*.pdf
   	Protokol o výpočtech	prot	*.pdf
   	Záznam výsledků výpočtu výměr parcel (dílů)	vymery	*.pdf
   	Návrh změny	vfk ss	*.vfk *.txt
   	Údaje o seznámení vlastníků	sezvlast	*.pdf
   	Písemný podnět na opravu chybných údajů	oprav	*.pdf
   	Kopie geodetické části dokumentace skutečného provedení stavby	dsps	*.pdf
   	Kopie dokumentace o vytyčení hranice pozemků	vytyc	*.pdf
   Geometrický plán (GP)	Geometrický plán		*.pdf

1. 18.5 Geodetické údaje se vyhotovují ve formátu Comma-separated values (CSV), přitom místopisný náčrt a případný detail se vyhotovují ve formátu Graphics Interchange Format (GIF), který je bez průhlednosti, je černobílý a má rozlišení 300 dpi. K názvu souboru se na konec připojí písmeno M v případě místopisného náčrtu a D v případě detailu.
2. 18.6 Soubor s geodetickými údaji obsahuje dva typy řádků a má tuto strukturu:

   Bčíslo_bodu;kód_katastrálního_území;verze_geodetických_údajů_bodu;platnost_od;Y; X;charakteristika_přesnosti;výška (na 2 des.
   místa);upřesnění_výšky;místopisný_popis;stabilizace;způsob_určení;ETRS_fí;ETRS_la mbda;ETRS_H;poznámka;jméno_zřizovatele;rok_zřízení (4 cifry);určení_výšky (GNSS nebo niv.);

   Mčíslo_bodu;kód_katastrálního_území;verze_geodetických_údajů_bodu;druh_náčrtu (písmeno M nebo D - místopisný náčrt, detail);jméno_souboru_ včetně_cesty;

   V řádku typu M se uvádí cesta k souboru s místopisným náčrtem nebo detailem ve tvaru: c:\ISKN_ce_Home\temp\Import\nazev_souboru.gif.

   Počet znaků v položce místopisný popis je omezen na 240, v položce stabilizace na 40, v položce způsob určení na 40, v položce poznámka na 80 a v položce bod zřídil (jméno) na 23.

1. ¹) § 982 odst. 1, § 983, § 1371 odst. 2, § 1372, 1380, 1385 zákona č. 89/2012 Sb., občanský zákoník.
   § 338d zákona č. 99/1963 Sb., občanský soudní řád, ve znění pozdějších předpisů.
2. ²) § 9 odst. 6 zákona č. 139/2002 Sb., o pozemkových úpravách a pozemkových úřadech a o změně zákona č. 229/1991 Sb., o úpravě vlastnických vztahů k půdě a jinému zemědělskému majetku, ve znění zákona č. 503/2012 Sb.
3. ³) § 63 odst. 3 zákona č. 117/1995 Sb., o státní sociální podpoře, ve znění zákona č. 366/2011 Sb.
4. ⁴) Nařízení Evropského parlamentu a Rady (EU) č. 650/2012 ze dne 4. července 2012 o příslušnosti, rozhodném právu, uznávání a výkonu rozhodnutí a přijímání a výkonu veřejných listin v dědických věcech a o vytvoření evropského dědického osvědčení.
