Vyhláška o schválení typu některých výrobků v oblasti mírového využívání jaderné energie a ionizujícího záření a přepravě radioaktivní nebo štěpné látky

1. 2. Nejsou-li označení radioaktivních zásilek v přepravním obalovém souboru jasně viditelná, musí být přepravní obalový soubor čitelně a trvale označen textem „PŘEPRAVNÍ OBALOVÝ SOUBOR“ („OVERPACK“) a UN označením v souladu s požadavky tabulky č. 5.

Vysvětlivka:

1. 33. Radioaktivní zásilka s brutto hmotností větší než 50 kg musí být čitelně a trvale označena na vnějším povrchu údajem o přípustné brutto hmotnosti.
2. 34. Radioaktivní zásilka, která odpovídá
   1. a) konstrukčnímu typu průmyslové zásilky typu IP-1, IP-2 nebo IP-3, musí být čitelně a trvale označena na vnějším povrchu obalového souboru příslušným z nápisů „TYP IP-1“, „TYP IP-2“ nebo „TYP IP-3“,
   2. b) konstrukčnímu typu radioaktivní zásilky typu A, musí být čitelně a trvale označena na vnějším povrchu obalového souboru nápisem „TYP A“,
   3. c) konstrukčnímu typu průmyslové zásilky typu IP-2, IP-3 nebo radioaktivní zásilky typu A, musí být čitelně a trvale označena na vnějším povrchu obalového souboru rozlišovací značkou pro vozidla v mezinárodním provozu (VRI kód, „VRI code“) státu původu konstrukčního typu a označením výrobce nebo identifikačním označením obalového souboru stanoveným Úřadem.

1. 35. Obalový soubor radioaktivní zásilky vyrobený podle rozhodnutí o schválení typu musí být čitelně a trvale označen na vnějším povrchu
   1. a) identifikačním označením typu v souladu s rozhodnutím o schválení typu vydaným Úřadem,
   2. b) výrobním číslem jednoznačně identifikujícím obalový soubor schváleného typu a
   3. c) pro radioaktivní zásilky typu B(U), B(M) a C příslušným z nápisů „TYP B(U)“, „TYP B(M)“ a „TYP C“.

1. 36. Radioaktivní zásilka odpovídající typu B(U), B(M) a C musí být na vnějším povrchu obalového souboru označena třílistým symbolem vyražením, vylisováním nebo jiným způsobem odolným proti ohni a vodě. Vzor třílistého symbolu je uveden na obrázku č. 1. Jakékoliv označení na vnějším povrchu obalového souboru provedené podle požadavků bodů 34 písm. a), písm. b) nebo 35 písm. c) vztahující se k typu obalového souboru, které nesouvisí s UN číslem a pojmenováním přiděleným dodávce podle tabulky č. 1 přílohy č. 3 k této vyhlášce, musí být odstraněno.
2. 37. Látka skupiny LSA-I nebo předmět skupiny SCO-I obsažené v nádobách nebo zabalené v balicích materiálech a přepravované za výlučného použití podle bodu 20 musí být na vnějším povrchu nádob nebo balících materiálů označeny příslušným z nápisů „RADIOAKTIVNÍ LÁTKA LSA-I“ („RADIOACTIVE LSA-I“) nebo „RADIOAKTIVNÍ PŘEDMĚT SCO-I“ („RADIOACTIVE SCO-I“).

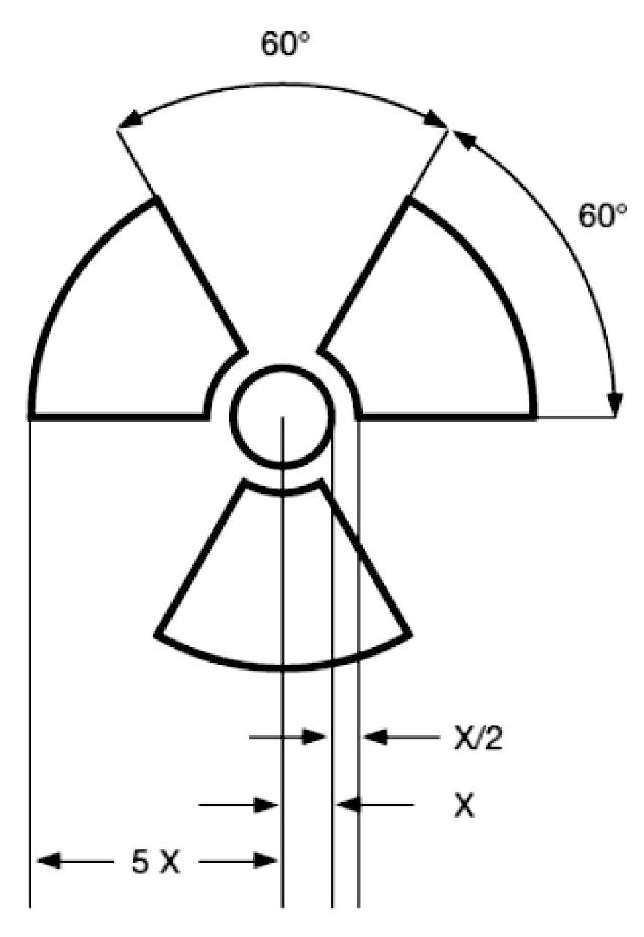

   Obrázek č. 1 Základní třílistý symbol o rozměrech odvozených z centrálního kruhu o poloměru X. Minimální povolená velikost X je 4 mm.

1. 12. 2. Opatřování bezpečnostními značkami
   1. 38. 1. S výjimkou bodu 43 musí být radioaktivní zásilka, přepravní obalový soubor a kontejner opatřeny bezpečnostními značkami v souladu se vzory na
      1. a) obrázku č. 2 pro kategorii I-BÍLÁ,
      2. b) obrázku č. 3 pro kategorii II-ŽLUTÁ a
      3. c) obrázku č. 4 pro kategorii III-ŽLUTÁ.
      4. 2. S výjimkou vyjmuté štěpné látky podle bodu 17 přílohy č. 3 k této vyhlášce musí být radioaktivní zásilka, přepravní obalový soubor a kontejner obsahující štěpnou látku opatřeny také bezpečnostními značkami v souladu se vzorem na obrázku č. 5.
      5. 3. Jiné značky, které se nevztahují k obsahu, musí být odstraněny nebo zakryty.
   1. 39. 1. Bezpečnostní značky podle vzorů na obrázcích č. 2, 3 nebo 4 musí být umístěny na vnějším povrchu dvou protilehlých stran radioaktivní zásilky nebo přepravního obalového souboru nebo na vnějším povrchu všech čtyř stran kontejneru nebo cisterny.
      1. 2. Bezpečnostní značka podle vzoru na obrázku č. 5 musí být umístěna v bezprostřední blízkosti bezpečnostních značek podle odstavce 1.
      2. 3. Bezpečnostní značky nesmí zakrývat označení podle bodů 31 až 36.

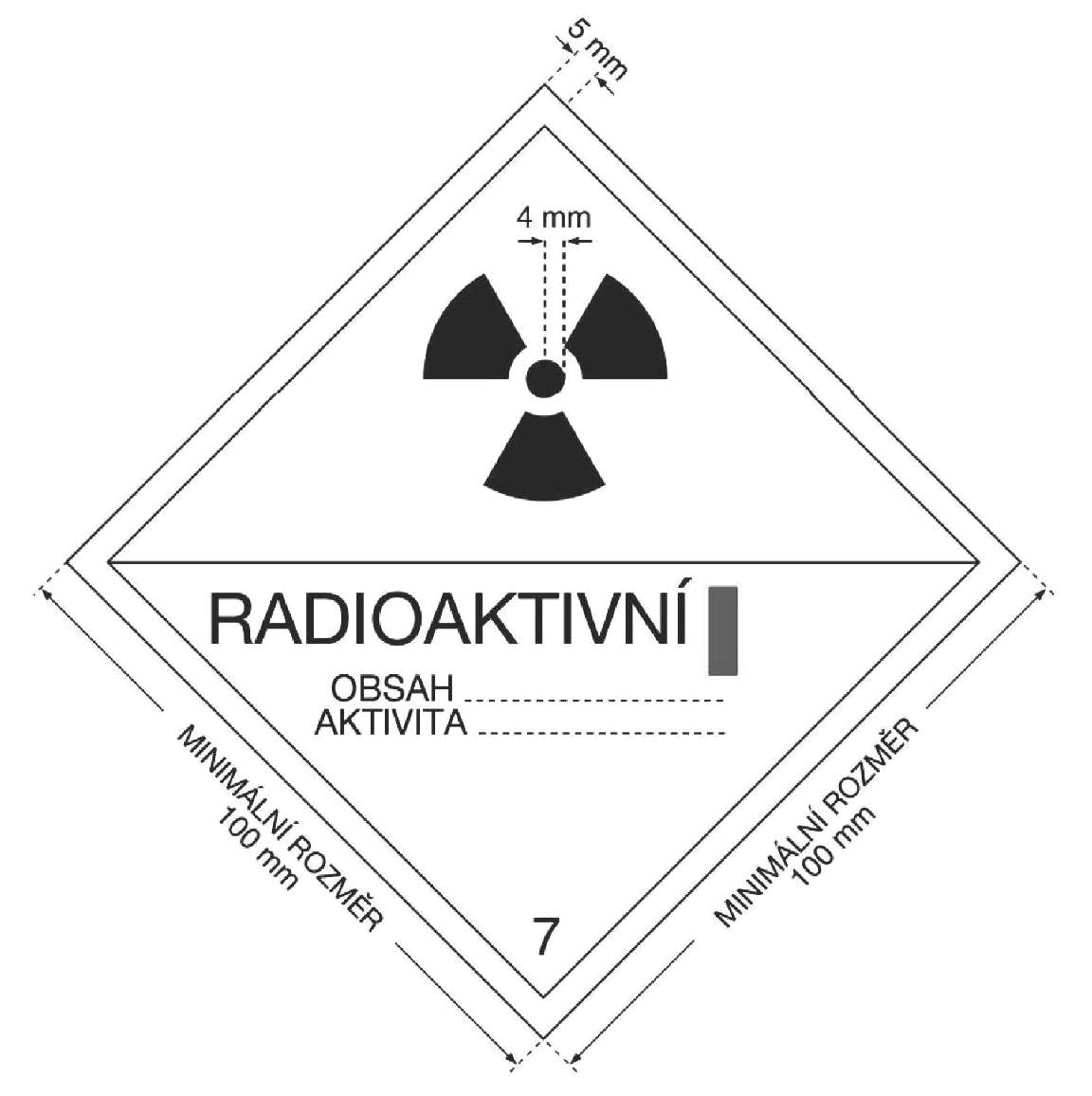

         Obrázek č. 2 Bezpečnostní značka kategorie I-BÍLÁ (I-WHITE). Pozadí bezpečnostní značky musí být bílé, barva třílistého symbolu a textu musí být černá a barva proužku označujícího kategorii musí být červená.

1. 12.3. Vyplnění bezpečnostních značek podle radioaktivního obsahu
   1. 40. Bezpečnostní značka podle vzorů na obrázcích č. 2, 3 a 4 musí být vyplněna údaji o
      1. a) obsahu:
         1. 1. s výjimkou látek skupiny LSA-I musí být vyplněny názvy radionuklidů podle tabulky č. 2 přílohy č. 3 k této vyhlášce, a to užitím symbolů v ní uvedených. Pro směsi radionuklidů musí být vyplněny nejvíce omezující radionuklidy v rozsahu, ve kterém to dovoluje prostor řádku. Pro látky skupiny LSA nebo předměty skupiny SCO musí být za názvy radionuklidů uveden příslušný z údajů „LSA-II“, „LSA-III“, „SCO-I“ nebo „SCO-II“ a
         2. 2. pro látky skupiny LSA-I musí být vyplněn údaj „LSA-I“,
      1. b) aktivitě: musí být vyplněna největší aktivita radioaktivního obsahu během přepravy v jednotkách Becquerel s předsazením příslušné předpony SI jednotek. Pro štěpné látky může být vyplněna místo aktivity celková hmotnost štěpných radionuklidů v gramech nebo v jejich násobcích. Pro přepravní obalový soubor nebo kontejner musí být záznamy v řádcích obsah a aktivita na bezpečnostní značce vyplněny pro celkový obsah v souladu s písmeny a) a b). Na bezpečnostních značkách pro přepravní obalový soubor nebo kontejner se smíšeným nákladem radioaktivních zásilek obsahujících směs radionuklidů mohou záznamy v řádcích obsah a aktivita znít: „Viz přepravní doklady“ a
      2. c) přepravním indexu: musí být vyplněno číslo určené podle bodů 23 a 24; pro kategorii I-BÍLÁ nemusí být přepravní index vyplněn.

1. 12.4. Vyplnění bezpečnostních značek pro bezpečnou podkritičnost
   1. 41. Bezpečnostní značka podle vzoru na obrázku č. 5 musí být vyplněna hodnotou indexu bezpečné podkritičnosti, jak je uvedena v povolení k přepravě nebo v rozhodnutí o schválení typu obalového souboru vydaných Úřadem, v rozhodnutí vydaném příslušným orgánem státu původu obalového souboru nebo státu počátku přepravy v případě mezinárodní přepravy nebo v souladu s požadavky bodů 73 nebo 74 části I přílohy č. 1 k této vyhlášce.
   2. 42. Pro přepravní obalový soubor a kontejner musí vyplněná hodnota indexu bezpečné podkritičnosti na bezpečnostní značce podle vzoru na obrázku č. 5 odpovídat součtu indexů bezpečné podkritičnosti radioaktivních zásilek v nich obsažených.

1. 12.5. Opatřování velkými bezpečnostními značkami a tabulkami
   1. 43. Velký kontejner, který obsahuje nebalenou látku skupiny LSA-I nebo nebalený předmět skupiny SCO-I nebo radioaktivní zásilky jiné než vyjmuté, a cisterna musí být opatřeny velkými bezpečnostními značkami v souladu se vzorem na obrázku č. 6. Velké bezpečnostní značky musí být svisle upevněny na přední, obou bočních a zadní stěně velkého kontejneru nebo cisterny. Jiné značky, které se nevztahují k obsahu, musí být odstraněny. Místo současného užití bezpečnostních značek a velkých bezpečnostních značek je možné použít pouze bezpečnostních značek podle vzorů na obrázcích č. 2, 3, 4 nebo 5 zvětšených tak, že mají minimální rozměry podle vzoru na obrázku č. 6.

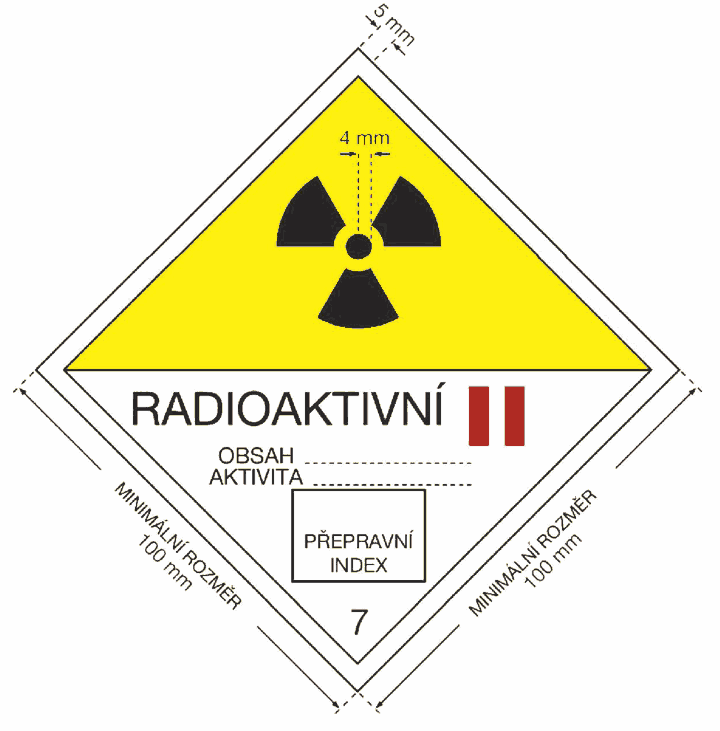

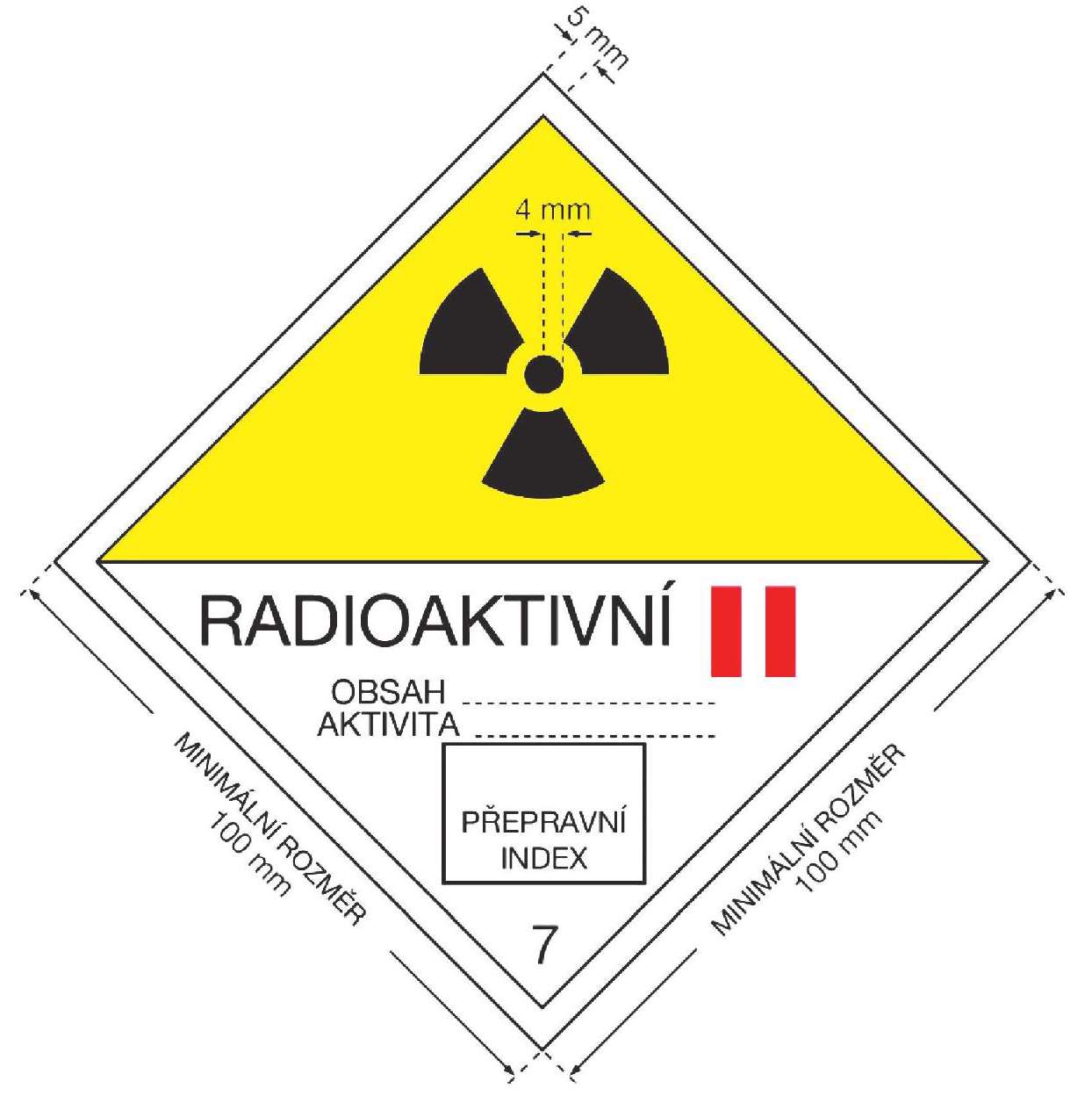

   Obrázek č. 3 Bezpečnostní značka kategorie II-ŽLUTÁ (II-YELLOW). Pozadí horní poloviny bezpečnostní značky musí být žluté a spodní poloviny bílé, barva třílistého symbolu a textu musí být černá a barva proužků označujících kategorii musí být červená.

   1. 44. 1. Pokud lze označit dodávku nebalených látek skupiny LSA-I nebo nebalených předmětů skupiny SCO-I přepravovanou v kontejneru nebo v cisterně nebo dodávku balených radioaktivních látek přepravovanou za výlučného použití v kontejneru jediným UN číslem, musí se UN číslo dodávky vyznačit černými číslicemi vysokými nejméně 65 mm
      1. a) ve spodní polovině velké bezpečnostní značky podle vzoru na obrázku č. 6 na bílém podkladu, nebo
      2. b) na tabulce podle vzoru na obrázku č. 7.
      3. 2. Při označování podle odstavce 1 písm. b) musí být tabulka podle vzoru na obrázku č. 7 umístěna v bezprostřední blízkosti velké bezpečnostní značky podle vzoru na obrázku č. 6 na všech čtyřech stranách kontejneru nebo cisterny.

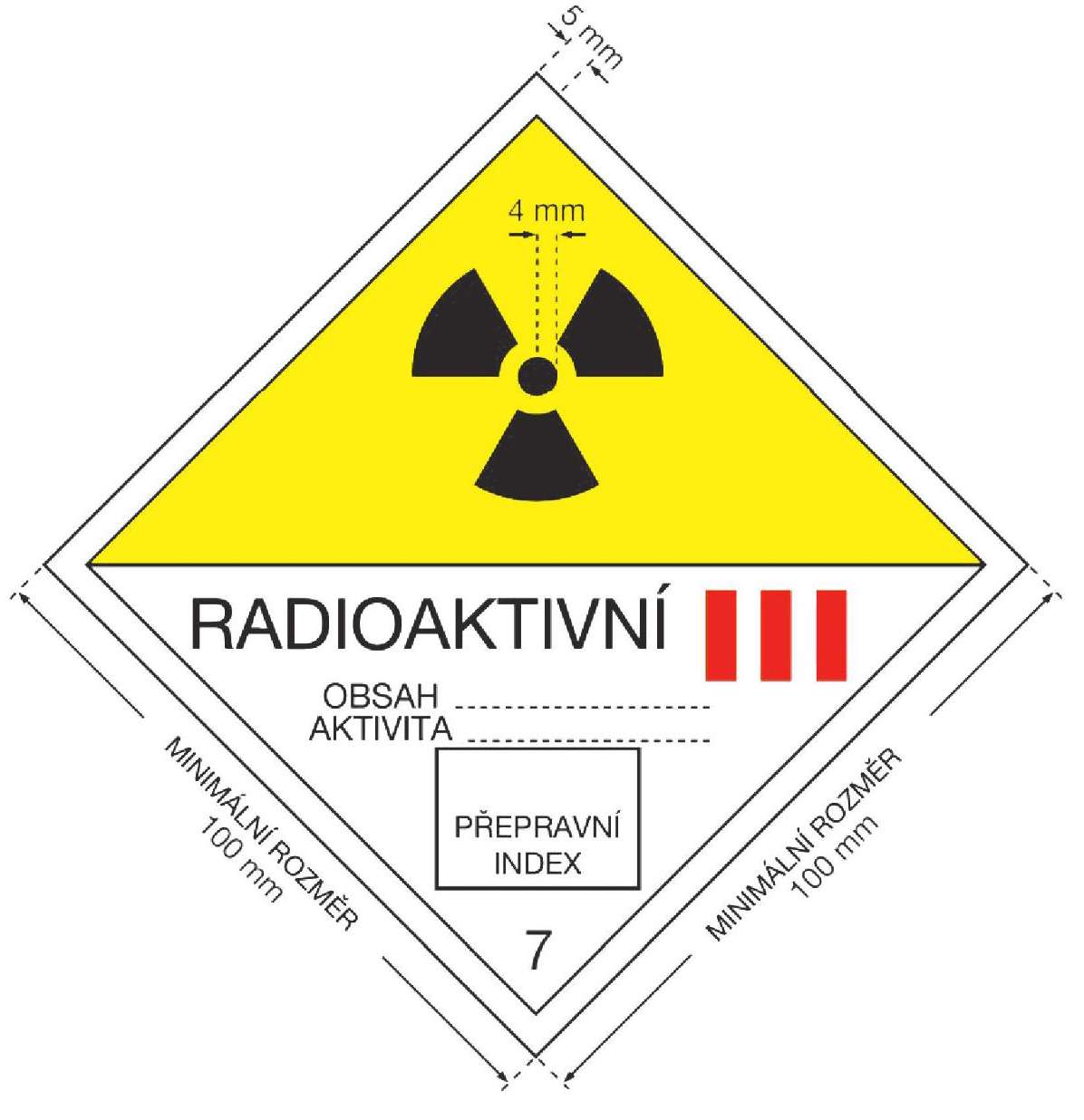

         Obrázek č. 4 Bezpečnostní značka kategorie III-ŽLUTÁ (III-YELLOW). Pozadí horní poloviny bezpečnostní značky musí být žluté a spodní poloviny bílé, barva třílistého symbolu a textu musí být černá a barva proužků označujících kategorii musí být červená.

1. 13. POVINNOSTI PŘEPRAVCE
   1. 45. Pokud není v této vyhlášce uvedeno jinak, nesmí být radioaktivní nebo štěpná látka předána k přepravě, aniž by byla řádně označena, opatřena bezpečnostními značkami, velkými bezpečnostními značkami nebo tabulkami, popsána v přepravních dokladech, bylo k ní připojeno prohlášení přepravce, případně potvrzení o naložení kontejneru nebo vozidla, a byla v každém ohledu ve stavu vhodném pro přepravu.

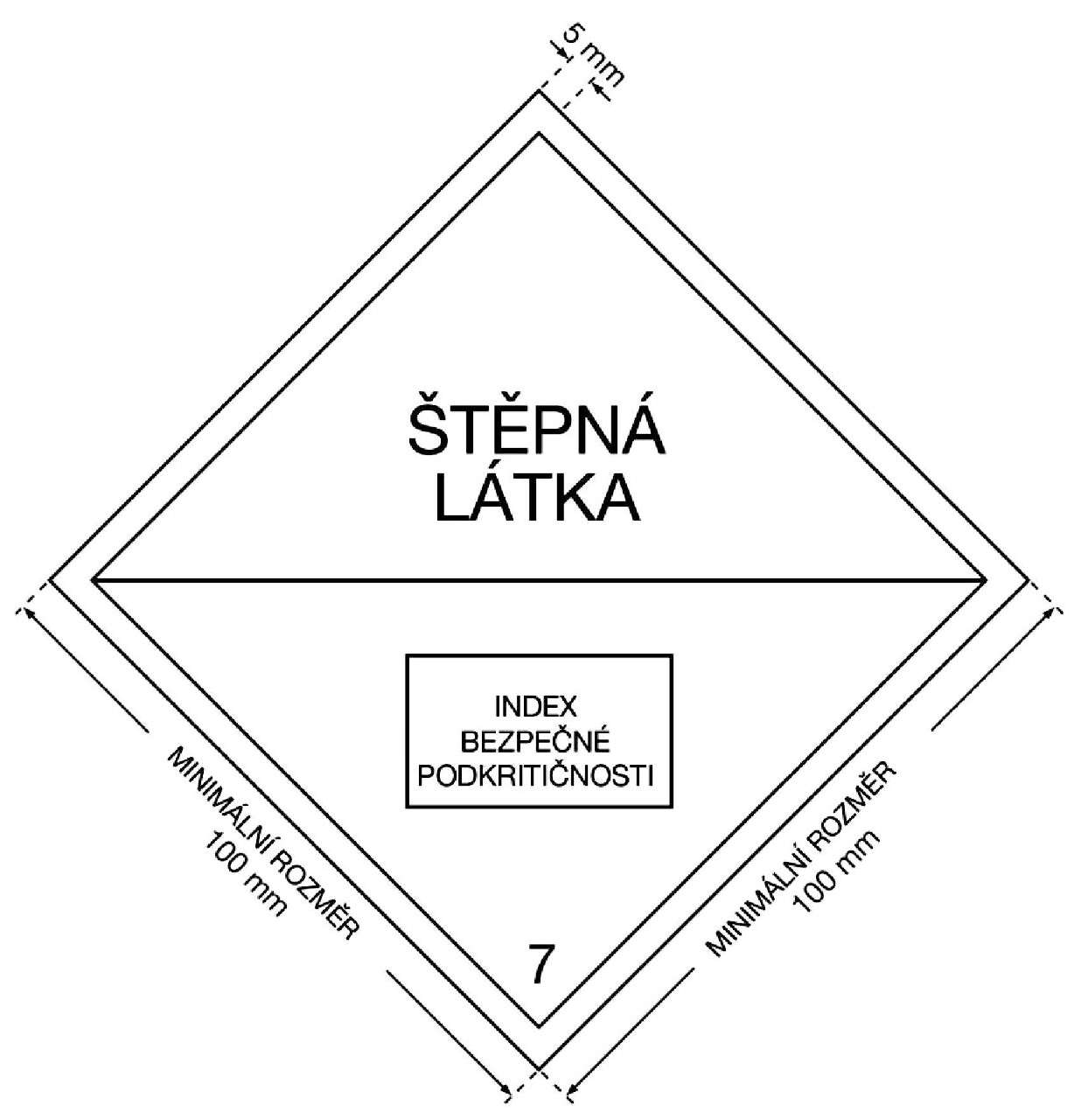

      Obrázek č. 5 Bezpečnostní značka indexu bezpečné podkritičnosti. Pozadí bezpečnostní značky musí být bílé, barva textu musí být černá.

   1. 13.1. Náležitosti popisu dodávky v přepravním dokladu
      1. 46. 1. Přepravce musí uvést v přepravních dokladech doprovázejících dodávku identifikační údaje odesílatele a příjemce, a to u fyzické osoby jméno, popř. jména, příjmení a adresu místa pobytu a u právnické osoby název a adresu sídla, a dále v uvedeném pořadí příslušné z následujících údajů:
         1. a) UN číslo s předsazenými písmeny „UN“ přiřazené radioaktivní nebo štěpné látce,
         2. b) pojmenování přiřazené radioaktivní nebo štěpné látce,
         3. c) číslo UN třídy nebezpečných věcí „7“,
         4. d) čísla vedlejších nebezpečí odpovídající číslům bezpečnostních značek, které musí být použity, je-li radioaktivní nebo štěpná látka klasifikována i v jiných třídách nebo podtřídách nebezpečných věcí; čísla vedlejších nebezpečí musí být uvedena v závorkách za číslem třídy hlavního nebezpečí,
         5. e) název nebo symbol každého radionuklidu nebo vhodné všeobecné označení nebo výčet nejvíce omezujících radionuklidů pro směs radionuklidů,
         6. f) popis fyzikálního a chemického stavu radioaktivní nebo štěpné látky nebo údaj, že se jedná o radioaktivní látku zvláštní formy nebo radioaktivní látku s malou rozptýlitelností; chemický stav může být uveden chemickým vzorcem,
         7. g) největší aktivita radioaktivního obsahu během přepravy vyjádřená v Becquerelech s předsazením příslušné předpony SI jednotek. Místo aktivity může být uvedena pro
            1. 1. štěpné látky celková hmotnost v gramech nebo v jejich násobcích a
            2. 2. směs štěpných radionuklidů hmotnost každého přítomného štěpného radionuklidu v gramech nebo v jejich násobcích,
         1. h) kategorii radioaktivní zásilky, kontejneru nebo přepravního obalového souboru v souladu s bodem 29 I-BÍLÁ (I-WHITE), II-ŽLUTÁ (II-YELLOW), nebo III-ŽLUTÁ (III-YELLOW),
         2. i) přepravní index určený v souladu s body 23 a 24 pro kategorii II-ŽLUTÁ a III-ŽLUTÁ,
         3. j) pro štěpné látky
            1. 1. přepravované podle jedné z výjimek v bodu 17 písm. a) až f) přílohy č. 3 k této vyhlášce odkaz na toto ustanovení,
            2. 2. přepravované podle jedné z výjimek v bodu 17 písm. c) až e) přílohy č. 3 k této vyhlášce celkovou hmotnost štěpných radionuklidů,
            3. 3. přepravované v radioaktivní zásilce s využitím jednoho z ustanovení bodu 73 písm. a) až c) části I přílohy č. 1 k této vyhlášce odkaz na toto ustanovení a
            4. 4. index bezpečné podkritičnosti,
         1. k) identifikační označení rozhodnutí o schválení typu nebo povolení k přepravě vydaných Úřadem a v případě mezinárodní přepravy také identifikační označení povolení příslušného orgánu státu, kterého se přeprava týká, potřebných pro dodávku,
         2. l) pro dodávku přepravovanou za výlučného použití údaj „PŘEPRAVA ZA VÝLUČNÉHO POUŽITÍ“ („EXCLUSIVE USE SHIPMENT“) a
         3. m) pro dodávku látek skupiny LSA-II, LSA-III a předmětů skupiny SCO-I, SCO-II a SCO-III údaje o celkové aktivitě dodávky jako násobky hodnot A₂; pro dodávku radioaktivních nebo štěpných látek s neomezenou hodnotou A₂ je násobek hodnoty A₂ roven 0.
         4. 2. Pro dodávku obsahující více než jednu radioaktivní zásilku musí být údaje podle odstavce 1 písm. a) až k) uvedeny pro každou radioaktivní zásilku. Pro radioaktivní zásilky v přepravním obalovém souboru, kontejneru nebo dopravním prostředku musí být v přepravních dokladech obsaženo podrobné prohlášení o obsahu každé radioaktivní zásilky, případně o obsahu každého přepravního obalového souboru, kontejneru nebo dopravního prostředku. Mají-li být radioaktivní zásilky vyloženy z přepravního obalového souboru, kontejneru nebo dopravního prostředku v místě překládky, musí být k dispozici přepravní doklady příslušné pro tyto radioaktivní zásilky.

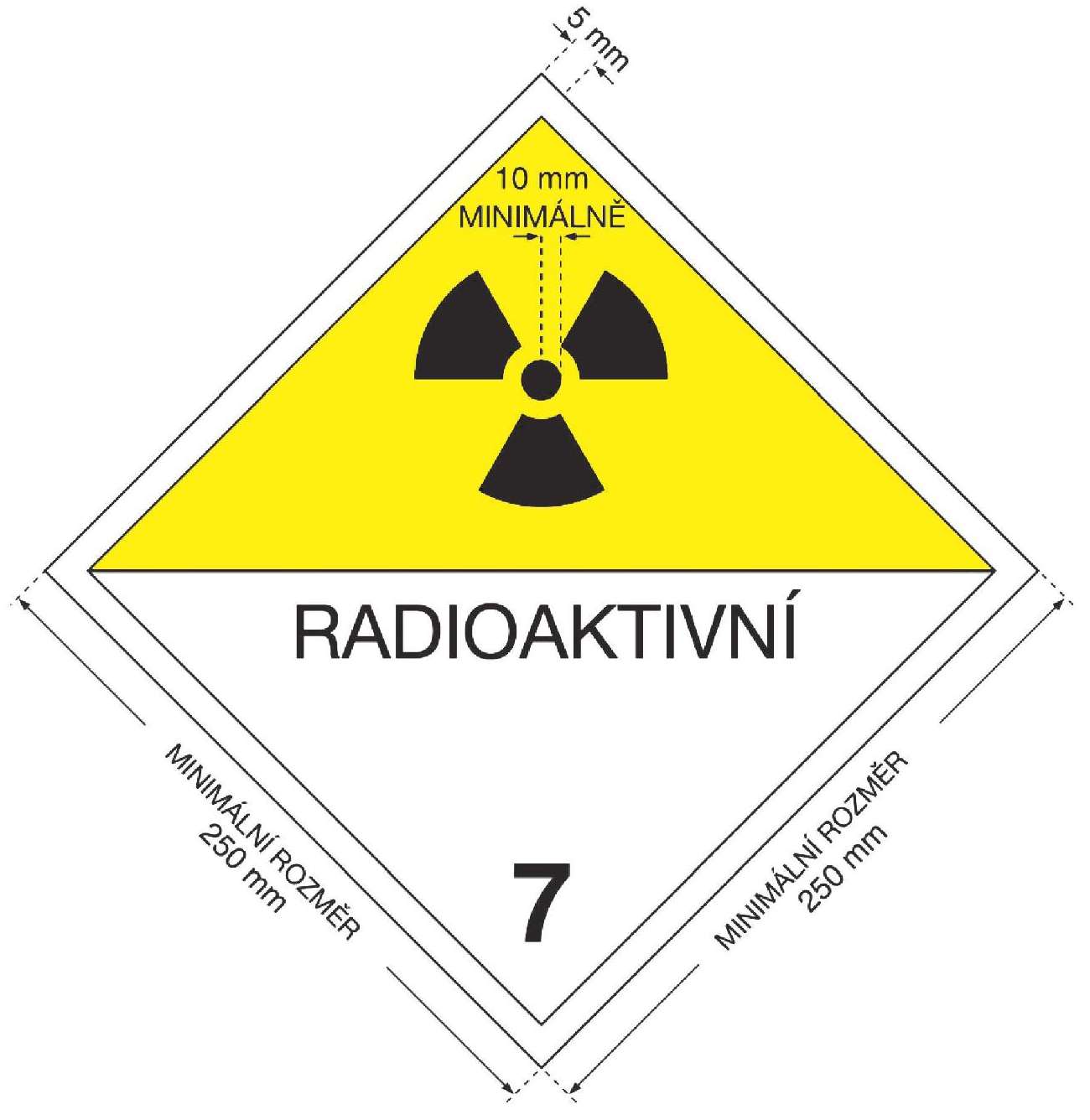

            Obrázek č. 6 Velká bezpečnostní značka. S výjimkou bodu 71 musí být minimální rozměry značky podle zobrazeného vzoru; jsou-li zvoleny jiné rozměry, musí být zachovány poměrné proporce. Číslice „7“ nesmí mít menší než 25 mm. Pozadí horní poloviny značky musí být žluté a spodní poloviny bílé, barva třílistého symbolu a textu musí být černá. Ve spodní polovině značky je možné užít výrazu „RADIOAKTIVNÍ“ („RADIOACTIVE“) nebo na jeho místo zaznamenat příslušné UN číslo pro dodávku.

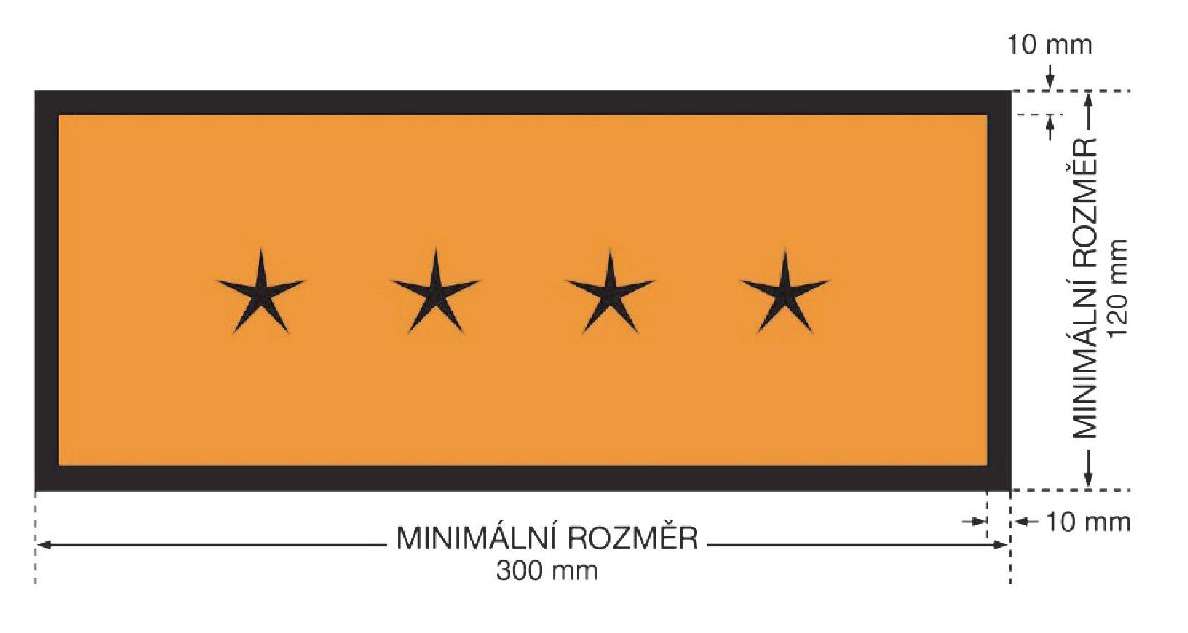

            Obrázek č. 7 Tabulka pro samostatný záznam UN čísla. Pozadí značky musí být oranžové a barva okrajů značky a UN čísla musí být černá. Symbol „****“ představuje místo, na které musí být zaznamenáno příslušné UN číslo pro radioaktivní nebo štěpnou látku, jak je uvedeno v tabulce č. 1 přílohy č. 3 k této vyhlášce.

   1. 13.2. Prohlášení přepravce
      1. 47. Přepravce musí zahrnout do přepravních dokladů prohlášení uvádějící: „Prohlašuji tímto, že obsah této dodávky je plně a přesně pojmenován a popsán, je klasifikován, balen, označen a opatřen bezpečnostními značkami, velkými bezpečnostními značkami nebo tabulkami a je v každém ohledu ve stavu vhodném pro přepravu podle požadavků příslušných mezinárodních smluv a právních předpisů České republiky a v případě mezinárodní přepravy také podle právních předpisů státu, kterého se přeprava týká“.
      2. 48. Prohlášení podle bodu 47 nemusí přepravce vypracovat pro tu část přepravy, na kterou se vztahuje povinnost vypracovat prohlášení obdobného obsahu stanovená mezinárodní smlouvou, kterou je Česká republika vázána.
      3. 49. Prohlášení podle bodu 47 musí být datováno a podepsáno přepravcem.
      4. 50. Dokumentace k přepravě nebezpečných věcí může být předána dopravci písemně nebo s jeho souhlasem elektronicky.
      5. 51. Při námořní přepravě radioaktivní nebo štěpné látky umístěné nebo naložené v kontejneru nebo na vozidle musí osoba odpovědná za naložení kontejneru nebo vozidla poskytnout námořnímu dopravci potvrzení o naložení kontejneru nebo vozidla uvádějící identifikační číslo kontejneru nebo vozidla a prohlašující, že nakládka byla provedena podle příslušných mezinárodních požadavků.
      6. 52. Údaje, které musí být zahrnuty do přepravních dokladů, a potvrzení o naložení kontejneru nebo vozidla musí být začleněny do jednoho dokumentu nebo musí být připojeny k sobě. Jsou-li uvedené informace začleněny do jednoho dokumentu, musí tento dokument obsahovat podepsané prohlášení uvádějící: „Prohlašuji tímto, že balení a nakládka radioaktivní nebo štěpné látky do kontejneru nebo na vozidlo byly provedeny podle příslušných předpisů.“
      7. 53. Prohlášení podle bodu 52 musí být datováno a osoba, která jej podepsala, musí být v dokumentu identifikována. Prohlášení musí být učiněno na přepravním dokladu obsahujícím údaje podle bodu 46.
   1. 13.3. Informace pro dopravce
      1. 54. Přepravce musí do přepravních dokladů uvést pokyny pro opatření, která musí být učiněna dopravcem. Pokyny musí být v jazyce nebo jazycích požadovaných dopravcem, Úřadem a v případě mezinárodní přepravy také příslušným orgánem státu, kterého se přeprava týká. Pokyny musí obsahovat alespoň:
         1. a) údaje o dodatečných opatřeních při nakládce, umístění, přepravě, manipulaci a vykládce radioaktivní zásilky, přepravního obalového souboru nebo kontejneru, včetně zvláštních opatření při umístění pro přepravu k rozptylu tepla, nebo pokyn, že taková opatření nejsou nutná,
         2. b) údaje o omezení z hlediska druhu přepravy nebo dopravního prostředku a nezbytné pokyny o trase a
         3. c) pokyny o havarijních opatřeních pro danou dodávku.
      1. 55. Přepravce si musí ponechat kopii každého z přepravních dokladů obsahujících údaje uvedené v bodech 46, 47, 51, 52 a 54 a uchovávat ji nejméně po dobu 3 měsíců. Jsou-li doklady uchovávány elektronicky, musí je být přepravce schopen převést do listinné podoby.
      2. 56. Rozhodnutí o schválení typu a povolení k přepravě nemusí dodávku provázet. Přepravce však musí zajistit jejich dostupnost pro dopravce před nakládkou a vykládkou.
   1. 13.4. Vyrozumění správních orgánů
      1. 57. Přepravce musí zajistit před první přepravou radioaktivní zásilky vyžadující schválení typu nebo povolení k přepravě předložení kopií dokumentů o schválení typu nebo o povolení přepravy příslušnému orgánu státu, kterého se přeprava týká.
      2. 58. 1. Přepravce musí vyrozumět Úřad a v případě mezinárodní přepravy také příslušný orgán státu, kterého se přeprava týká, o přepravě
         1. a) radioaktivní zásilky typu C obsahující radioaktivní nebo štěpné látky, jejichž aktivita je větší než 3 × 10³ A₁ nebo 3 × 10³ A₂ nebo 1000 TBq, podle toho, která hodnota je menší,
         2. b) radioaktivní zásilky typu B(U) obsahující radioaktivní nebo štěpné látky, jejichž aktivita je větší než 3 × 10³ A₁ nebo 3 × 10³ A₂ nebo 1000 TBq, podle toho, která hodnota je menší,
         3. c) radioaktivní zásilky typu B(M) a
         4. d) za zvláštních podmínek.
         5. 2. Oznámení podle odstavce 1 musí Úřad a další příslušné orgány obdržet nejméně 7 dnů před započetím přepravy.
      1. 59. Vyrozumění o dodávce musí obsahovat
         1. a) informace umožňující identifikaci radioaktivní zásilky nebo radioaktivních zásilek, včetně identifikačních označení typu v souladu s rozhodnutím o schválení typu výrobku vydaným Úřadem, a v případě mezinárodní přepravy také identifikačních označení povolení příslušného orgánu státu, kterého se přeprava týká,
         2. b) informace o datu přepravy, předpokládaném datu příjezdu nebo příletu a předpokládané trase,
         3. c) názvy radioaktivních nebo štěpných látek nebo radionuklidů,
         4. d) popis fyzikálního a chemického stavu radioaktivní nebo štěpné látky nebo údaj, že se jedná o radioaktivní látku zvláštní formy nebo radioaktivní látku s malou rozptýlitelností, a
         5. e) údaje o největší aktivitě radioaktivního obsahu během přepravy vyjádřené v Becquerelech s předsazením příslušné předpony SI jednotek. Místo aktivity může být uvedena pro
            1. 1. štěpné látky celková hmotnost v gramech nebo v jejich násobcích a
            2. 2. pro směs štěpných radionuklidů hmotnost každého přítomného štěpného radionuklidů v gramech nebo v jejich násobcích.
      1. 60. Přepravce není povinen samostatného vyrozumění podle bodů 58 a 59, jestliže byly potřebné informace obsaženy v žádosti o vydání povolení k přepravě.
   1. 13.5. Dokumentace a provozní předpisy, které musí mít přepravce k dispozici
      1. 61. Přepravce musí mít před uskutečněním přepravy k dispozici kopii rozhodnutí Úřadu týkajícího se přepravy a v případě mezinárodní přepravy také kopii rozhodnutí příslušného orgánu státu, kterého se přeprava týká, kopii pokynů pro správné uzavření radioaktivní zásilky a opatření pro přípravu přepravy.

1. 14. PŘEPRAVA A SKLADOVÁNÍ PŘI PŘEPRAVĚ
   1. 14.1. Oddělování při přepravě a při skladování při přepravě
      1. 62. Radioaktivní zásilka, přepravní obalový soubor nebo kontejner obsahující radioaktivní nebo štěpné látky a nebalená látka musí být během přepravy a při skladování při přepravě odděleny od
         1. a) pracovníků v pravidelně užívaných pracovních prostorech vzdálenostmi stanovenými použitím kritéria maximální přípustné efektivní dávky 5 mSv za rok a parametrů konzervativního výpočtového modelu,
         2. b) jednotlivců z obyvatelstva ve veřejně přístupných prostorech vzdálenostmi stanovenými použitím kritéria maximální přípustné efektivní dávky 1 mSv za rok a parametrů konzervativního výpočtového modelu,
         3. c) nevyvolaného fotografického filmu vzdálenostmi stanovenými použitím kritéria maximální dávky 0,1 mGy způsobené přepravou jedné dodávky radioaktivní nebo štěpné látky na tento film a
