Sdělení Ministerstva zahraničních věcí o přijetí změn a doplňků příloh Dohody o mezinárodních přepravách zkazitelných potravin a o specializovaných prostředcích určených pro tyto přepravy (ATP), přijaté v Ženevě dne 1. září 1970, vyhlášené pod č. 61/1982 Sb.

1. 42. Jestliže se strojní chladicí jednotka nahradí jednotkou jiného typu, může příslušný orgán:
   1. a) buď požadovat, aby dopravní nebo přepravní prostředek byl podroben měření a kontrole, předepsaným v bodech 37 až 40;
   2. b) nebo se přesvědčit o tom, že užitečný chladicí výkon nové chladicí jednotky za teploty předepsané pro danou třídu dopravních a přepravních prostředků je stejný nebo vyšší než užitečný chladicí výkon původní jednotky;
   3. c) nebo se přesvědčit o tom, že užitečný chladicí výkon nové jednotky vyhovuje ustanovením bodu 41.

Vyhřívací dopravní a přepravní prostředky'

1. 43. Prázdný dopravní nebo přepravní prostředek se umístí v izotermické komoře, ve které se udržuje rovnoměrná a stálá teplota na nejnižší možné úrovni. Vzduch v komoře se uvádí do pohybu za podmínek stanovených v odstavci 9 tohoto dodatku.
2. 44. Přístroje na měření teploty, chráněné před přímým sáláním, se umístí vně i uvnitř skříně v místech určených v odstavcích 3 a 4 tohoto dodatku.
3. 45. Dveře, příklopy a jiné otvory se uzavřou a vytápěcí zařízení včetně vnitřní ventilace (je-li instalována) se uvede v činnost s maximálním výkonem.
4. 46. Střední vnější teplotu a střední vnitřní teplotu skříně je třeba měřit nejméně každých 30 minut.
5. 47. Zkouška trvá 12 hodin od okamžiku, kdy rozdíl mezi střední vnitřní teplotou skříně a střední vnější teplotou skříně dosáhl hodnoty odpovídající podmínkám stanoveným pro danou třídu dopravních a přepravních prostředků, přičemž se tato hodnota zvyšuje o 35 % u nových dopravních a přepravních prostředků. Výsledky zkoušky se považují za vyhovující, jestliže je vytápěcí zařízení schopno udržet předepsaný rozdíl teplot po dobu těchto 12 hodin.

Protokol o zkoušce

1. 48. O každé zkoušce dopravního nebo přepravního prostředku se sepíše protokol sestávající z
   1. – části 1 odpovídající dále uvedenému vzoru č.1 A nebo 1 B, pokud nebyla zpracována již pro protokol o zkoušce podle odstavce bodu 28; a
   2. – části 3 odpovídající dále uvedenému vzoru č.4A, 4B, 4C, 5 nebo 6.

Kontrola účinnosti tepelných zařízení dopravních a přepravních prostředků v provozu

1. 49. Pro kontrolu účinnosti tepelného zařízení každého chlazeného, chladicího a mrazicího nebo vyhřívacího dopravního nebo přepravního prostředku, který je v provozu, uvedenou v bodě 1 písm. b) a c) dodatku 1 této přílohy, mohou příslušné orgány:
   1. – buď se rozhodnout pro metody popsané v odstavcích 32 až 47 tohoto dodatku;
   2. – nebo jmenovat experty a zplnomocnit je k použití následujících ustanovení:
      1. a) Chlazené dopravní a přepravní prostředky jiné než s eutektickými deskami

         Ověřuje se, zda je možno vnitřní teplotu prázdného dopravního nebo přepravního prostředí:, nejprve vyrovnanou s vnější teplotou, přivést na mezní teplotu předepsanou touto přílohou pro třídu, do níž tento dopravní nebo přepravní prostředek náleží, a udržet ji pod zmíněnou mezní teplotou po dobu "t", tak aby

         1. přičemž δQ představuje rozdíl mezi + 30 °C a zmíněnou mezní teplotou a δQ rozdíl mezi střední vnější teplotou během zkoušky a zmíněnou mezní teplotou, při vnější teplotě nejméně + 15 °C. Jsou-li výsledky vyhovující, může tento dopravní nebo přepravní prostředek zůstat v provozu jako chlazený dopravní nebo přepravní prostředek v původně stanovené třídě na další období nejvýše tří let.
      1. b) Chladicí a mrazicí dopravní nebo přepravní prostředky

         Ověřuje se, zda je možno při vnější teplotě nejméně + 15 °C vnitřní teplotu prázdného dopravního nebo přepravního prostředku, který byl předtím vyhřát nebo ochlazen na teplotu rovnou vnější teplotě, upravit za dobu nejvýše 6 hodin takto:

         1. – ve třídách A, B nebo C na minimální teplotu předepsanou pro danou třídu dopravních a přepravních prostředků touto přílohou;
         2. – ve třídách D, E nebo F na mezní teplotu předepsanou pro danou třídu dopravních a přepravních prostředků touto přílohou.

         Jsou-li výsledky zkoušek vyhovující, mohou tyto dopravní nebo přepravní prostředky zůstat v provozu jako chladicí a mrazicí dopravní nebo přepravní prostředky v původně stanovené třídě na další období nejvýše tří let.

      1. c) Vyhřívací dopravní a přepravní prostředky

         Ověřuje se, zda lze dosáhnout a po dobu nejméně 12 hodin udržet rozdíl mezi vnitřní teplotou dopravního nebo přepravního prostředku a vnější teplotou, předepsaný v této příloze, který určuje třídu, do které dopravní nebo přepravní prostředek náleží (rozdíl 22 °C pro třídu A a 32 °C pro třídu B). Jsou-li výsledky zkoušek vyhovující, mohou tyto dopravní a přepravní prostředky zůstat v provozu jako vyhřívací dopravní nebo přepravní prostředky v původně stanovené třídě na další období nejvýše tří let.

      1. d) Společná ustanovení pro chlazené, chladicí a mrazicí a vyhřívací dopravní a přepravní prostředky
         1. i) Nejsou-li výsledky zkoušek vyhovující, mohou chlazené, chladicí a mrazicí nebo vyhřívací dopravní nebo přepravní prostředky zůstat v provozu v původně stanovené třídě pouze za podmínky, že úspěšně projdou zkouškami ve zkušební stanici podle bodů 32 až 47 této přílohy; v tomto případě mohou zůstat v provozu v původně stanovené třídě na další období šesti let.
         2. ii) Jedná-li se o chlazené, chladicí a mrazicí nebo vyhřívací dopravní a přepravní prostředky určitého typu seriově vyráběné, odpovídající ustanovením odstavce 2 dodatku 1 k této příloze a patřící témuž vlastníku (provozovateli), pak kromě kontroly tepelných zařízení provedené za účelem zjištění, zda jejich povšechný stav je uspokojivý, lze provést ve zkušební stanici kontrolu funkční účinnosti chladicích nebo vytápěcích zařízení nejméně u 1% těchto dopravních nebo přepravních prostředků podle ustanovení odstavců 32 až 47 tohoto dodatku. Jsou-li výsledky těchto kontrol vyhovující, mohou všechny uvedené dopravní a přepravní prostředky zůstat v provozu v původně stanovené třídě na další období šesti let.
      1. e) Protokol o zkoušce

         O každé zkoušce dopravního nebo přepravního prostředku sepíše expert protokol sestávající z:

         1. – části 1 odpovídající dále uvedenému vzoru č. 1 A, pokud nebyla zpracována již pro protokol o zkoušce podle bodu 29 d); a
         2. – části 3 odpovídající dále uvedenému vzoru č. 7, 8 nebo 9.

Přechodná ustanovení pro nové dopravní a přepravní prostředky

1. 50. Po dobu čtyř let ode dne vstupu této Dohody v platnost podle ustanovení odstavce 1 článku 11, není možno vzhledem k nedostatečnému počtu zkušebních stanic stanovit účinnost tepelných zařízení dopravních nebo přepravních prostředků metodami popsanými v odstavcích 32 až 47 tohoto dodatku, může být kontrola, zda nové chlazené, chladicí a mrazicí nebo vyhřívací dopravní nebo přepravní prostředky odpovídají normám předepsaným v této příloze, provedena podle ustanovení bodu 49 tohoto dodatku.

1. D. MĚŘENÍ SKUTEČNÉHO CHLADICÍHO VÝKONU W_o CHLADICÍ JEDNOTKY PŘI ODMRAZENÉM VÝPARNÍKU
   1. 51. Při vyrovnané teplotě se tento výkon rovná součtu tepelného toku U.δQ procházejícího stěnami kalorimetrické skříně nebo dopravním nebo přepravním prostředkem, k němuž je chladicí jednotka připojena, a tepla W_j, které je absorbováno vnitřkem skříně, dodávaného tepelným dmychadlem
      W_o = W_j + U.δQ
   1. 52. Chladicí jednotka je připojena buď ke kalorimetrické skříni nebo k dopravnímu nebo přepravnímu prostředku.

      V každém případě celkový prostup tepla je měřen při střední teplotě stěny před měřením kapacity. Aritmetický korekční faktor založený na zkušenostech zkušební stanice se volí takový, aby byla vzata v úvahu průměrná teplota stěn při každé vyrovnané teplotě během zjišťování skutečné chladící kapacity.

      Pro získání maximální přesnosti se doporučuje přednostně používat cejchovanou kalorimetrickou skříň.

      Musí se používat měření a postupy uvedené v předchozích odstavcích 1 až 15; je však dostačující měřit U přímo, hodnota tohoto koeficientu se pak určí podle vztahu:

      1. kde

      W = tepelná energie (ve W) spotřebovaná na vnitřní ohřev dmychadly

      δQ_m =rozdíl mezi střední vnitřní teplotou Q_i a střední vnější teplotou Q_e

      U = tepelný tok na stupeň rozdílu mezi teplotou vzduchu vně a uvnitř kalorimetrické skříně nebo přepravního prostředku měřený při namontované chladící jednotce.

      Kalorimetrická skříň nebo jednotka dopravního nebo přepravního prostředku se umístí do zkušební komory. Jestliže se použije kalorimetrická skříň, U.δQ nesmí být větší než 35 % celkového tepelného toku W_o. Kalorimetrická skříň nebo jednotka dopravního nebo přepravního prostředku musí být se zesílenou izolací.

   1. 53. Dále uvedená metoda smí být v případě nezbytnosti použita pro zkušební vzorek a pro zkoušení seriově vyráběných dopravních a přepravních prostředků. V tomto případě skutečná chladicí kapacita se určuje násobením hmotnostního toku (m) chladicí kapaliny rozdílem entalpie mezi párou chladicí kapaliny vycházející z chladicí jednotky (h_o) a kapalinou vstupující do chladicí jednotky (h_i).

      Pro zjištění skutečné chladicí kapacity se odečítá tepelný tok dodávaný dmychadly pro cirkulaci vzduchu (W_f). Je obtížné měřit W_f, jestliže dmychadla pro cirkulaci vzduchu jsou poháněna vnějším motorem: v tomto případě se metoda entalpie nedoporučuje. Jestliže jsou dmychadla poháněna elektrickými motory, elektrická energie se měří vhodnými přístroji s přesností ± 3 %.

      Tepelná bilance se určuje podle vzorce:

      W_o = (h_o - h_i) m - W_f

      Vhodné metody jsou uvedeny v normách ISO 971, BS 3122, DIN, NEN atd. Elektrický ohřívač je umístěn uvnitř dopravního nebo přepravního prostředku pro zajištění tepelné rovnováhy.

   1. 54. Měřící přístroje

      Zkušební stanice musí být vybaveny přístroji pro měření hodnoty koeficientu U s přesností ± 5 %. Tepelná ztráta únikem vzduchu nesmí být větší než 5 % z celkového prostupu tepla stěnami kalorimetrické skříně nebo dopravních nebo přepravních prostředků. Průtok chladicí kapaliny musí být měřen s přesností ± 5 %. Chladicí kapacita musí být stanovena s přesností ± 10 %.

      Měřící přístroje kalorimetrické skříně nebo chladicí jednotky dopravního nebo přepravního prostředku musí odpovídat přístrojům uvedeným v předchozích odstavcích 3 a 4. Musí být měřeny:

      1. a) Teploty vzduchu:
         1. – Nejméně čtyři teploměry rovnoměrně rozmístěny ve vstupu výparníku;
         2. – Nejméně čtyři teploměry rovnoměrně rozmístěné ve výstupu výparníku;
         3. – Nejméně čtyři teploměry rovnoměrně rozmístěné ve vstupu kondenzátoru;
         4. – Teploměry musí být chráněny proti radiaci (radiačnímu teplu).
      1. b) Spotřeba energie:

         Přístroje musí zajistit měření elektrické energie nebo spotřeby paliva chladicí jednotky.

      1. c) Rychlost obrátek:

         Přístroje musí zajistit měření rychlosti obrátek kompresorů a dmychadel nebo jejich záznam pro výpočet, pokud její přímé měření není možné.

      1. d) Tlak:

         Tlakoměry s vysokou přesností (± 1 %) musí být umístěny do kondenzátoru a výparníku a do vstupu kondensátoru, jestliže výparník je vybaven regulátorem tlaku.

      1. e) Množství tepla:

         Tepelný tok vháněný dmychadly pro vnitřní ohřev vybavenými elektrickými reostaty nesmí přesáhnout 1 W/cm² a ohřívací jednotky musí být chráněny obaly s nízkým vyzařováním tepla.

   1. 55. Zkušební podmínky
      1. i) Vnější prostor kalorimetrické skříně nebo dopravního nebo přepravního prostředku: teplota vzduchu ve vstupu kondensátoru musí být udržována v rozmezí 30 ± 0,5 °C.
      2. ii) Vnitřní prostor kalorimetrické skříně nebo dopravního nebo přepravního prostředku (ve vstupu vzduchu do výparníku): musí být tři úrovně teploty mezi - 25 °C a + 12 °C v závislosti na charakteristikách chladicí jednotky, jedna úroveň teploty musí odpovídat minimu předepsanému pro třídu požadovanou výrobcem s tolerancí ± 1 °C.

      Střední vnitřní teplota musí být udržována s tolerancí + 0,5 °C. Během měření chladicí kapacity tepelné ztráty kalorimetrické skříně nebo dopravního nebo přepravního prostředku musí být udržovány na konstantní úrovni s tolerancí ± 1 %.

      Při předávání chladicí jednotky ke zkouškám musí jeho výrobce současně předložit:

      1. – dokumentaci popisující jednotku, která má být zkoušena;
      2. – technickou dokumentaci obsahující parametry, které jsou nejdůležitější pro činnost jednotky, a specifikující přípustný rozsah;
      3. – charakteristiky série zkoušeného zařízení; a
      4. – druh(y) energie, který(é) musí být použita(y) při zkoušce.
   1. 56. Metody zkoušek

      Zkouška musí být rozdělena do dvou hlavních částí, chladicí fáze a měření skutečné chladicí kapacity při třech zvyšujících se úrovních teploty.

      1. a) Chladící fáze; počáteční teplota kalorimetrické skříně nebo dopravního nebo přepravního prostředku musí být v rozmezí + 3 °C předepsané vnější teploty a potom snížena na - 25 °C (nebo na minimální teplotu předepsanou pro danou třídu).
      2. b) Měření skutečné chladicí kapacity při každé úrovni vnitřní teploty.

      První zkouška musí být prováděna při každé teplotě nejméně po dobu čtyř hodin řízené termostatem (chladicí jednotky) pro vyrovnání přestupu tepla mezi vnitřkem a vnějškem kalorimetrické skříně nebo jednotkou dopravního nebo přepravního prostředku.

      Druhá zkouška musí být prováděna s vypnutým termostatem pro stanovení maximálního tepelného výkonu chladicí jednotky, při kterém tepelný výkon zařízení pro vnitřní ohřev udržuje rovnovážnou podmínku při každé úrovni teploty podle ustanovení v odstavci 55.

      Trvání druhé zkoušky nesmí být kratší než čtyři hodiny.

      Před změnou jedné úrovně teploty za jinou se musí skříň nebo dopravní nebo přepravní prostředek ručně odmrazit.

      Jestliže chladicí jednotka může být poháněna více než jednou formou energie, pak se musí zkoušky opakovat s každým zdrojem energie.

      Jestliže je kompresor poháněn motorem vozidla, pak musí být zkouška provedena jak při minimálních, tak při nominálních otáčkách kompresoru udaných výrobcem.

      Jestliže je kompresor poháněn od pohybu vozidla, pak musí být zkouška provedena při jmenovitých otáčkách kompresoru udaných výrobcem.

      Stejný postup musí být dodržen při metodě entalpie uvedené v odstavci 53, avšak v tomto případě musí být též měřena ztráta tepla dmychadlem výparníku při každé úrovni teploty.

   1. 57. Zvláštní opatření (Bezpečnostní opatření)

      Jsou-li zkoušky skutečného chladicího výkonu prováděny s odpojeným termostatem chladicí jednotky, musí být dodržena tato zvláštní opatření:

      1. – jestliže je dopravní nebo přepravní prostředek vybaven vstřikovacím systémem horkého plynu, pak musí být během zkoušky vypnut;
      2. – jestliže je chladicí jednotka vybavena automatickým řízením, které odpojuje jednotlivé válce (pro přizpůsobení chladicího výkonu chladicí jednotky příkonu od motoru), pak zkouška musí být provedena s počtem válců vhodným pro danou teplotu.
   1. 58. Kontroly

      Musí být ověřeno, zda byly použity metody uvedené ve zkušebním protokolu, a dále:

      1. i) zda odmrazovací systém a termostat správně fungují;
      2. ii) zda rychlost cirkulace vzduchu odpovídá údajům výrobce.

         Jestliže se má měřit průtok vzduchu chladicí jednotky, musí být použity metody vhodné pro měření celkového průtoku. Doporučuje se použití jedné z relevantních stávajících norem, např. BS 848, ISO 5801, AMCA 210-85, DIN 24163, NFE 36101, NF X10.102, DIN 4796.

      1. iii) zda chladicí látka (chladivo) použitá při zkouškách odpovídá údajům výrobce.
   1. 59. Chladicí výkon pro účely ATP je takový, který zabezpečuje střední vnitřní teplotu a který byl stanoven přístroji pro měření teploty popsanými v dříve uvedeném odstavci 3, a nikoli který byl stanoven pomocí teploměrů umístěných do vstupu nebo do výstupu výparníku.
   2. 60. Protokoly o zkoušce

   Protokol o zkoušce vhodného typu musí být vystaven podle dále uvedeného vzoru č. 10

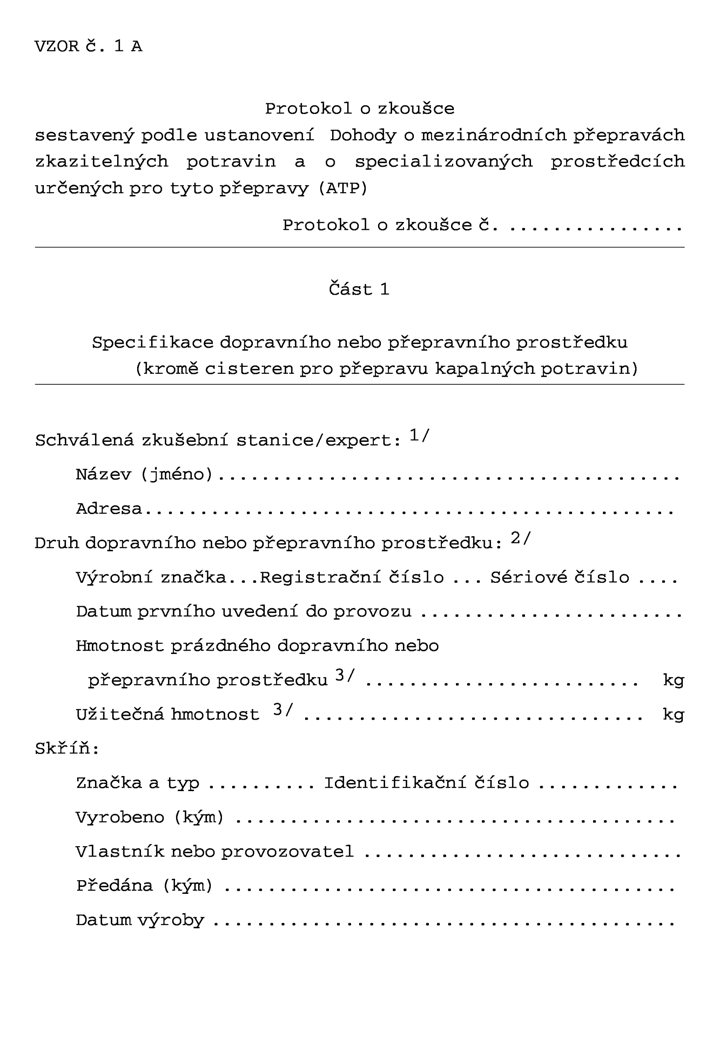

VZOR č. 1 A

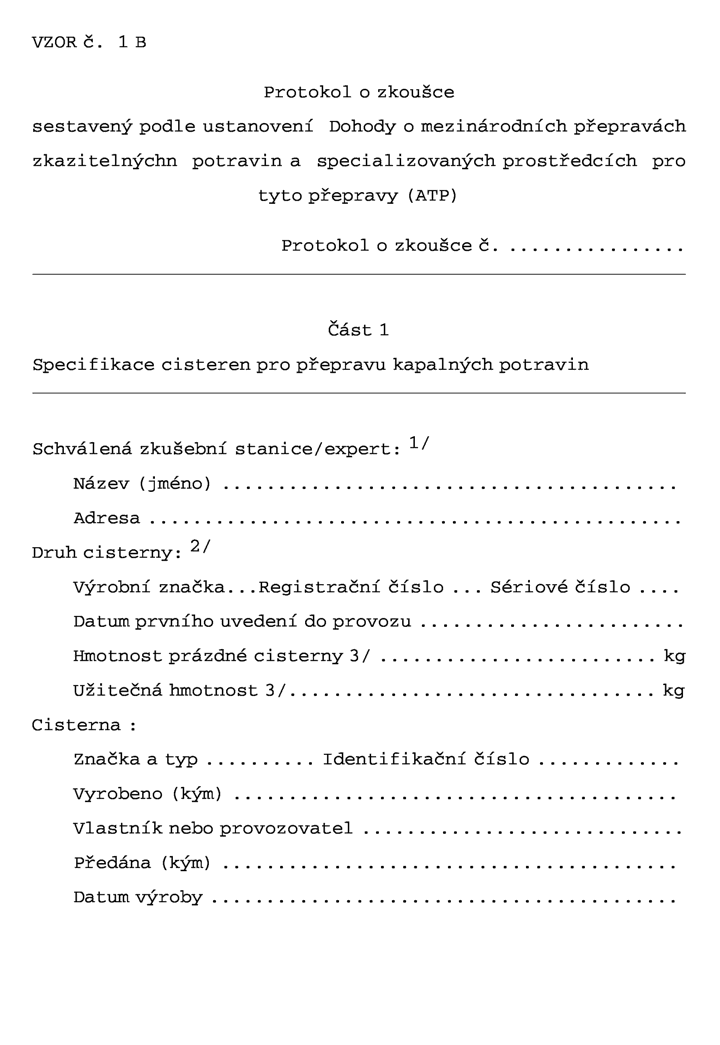

VZOR č. 1 B

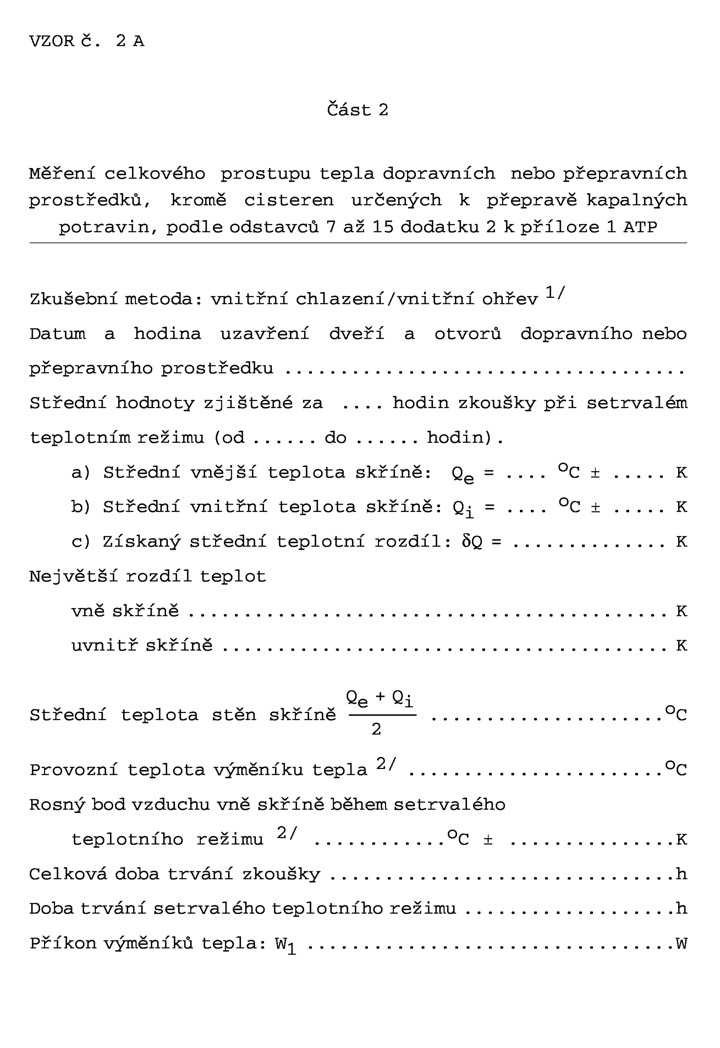

VZOR č. 2 A

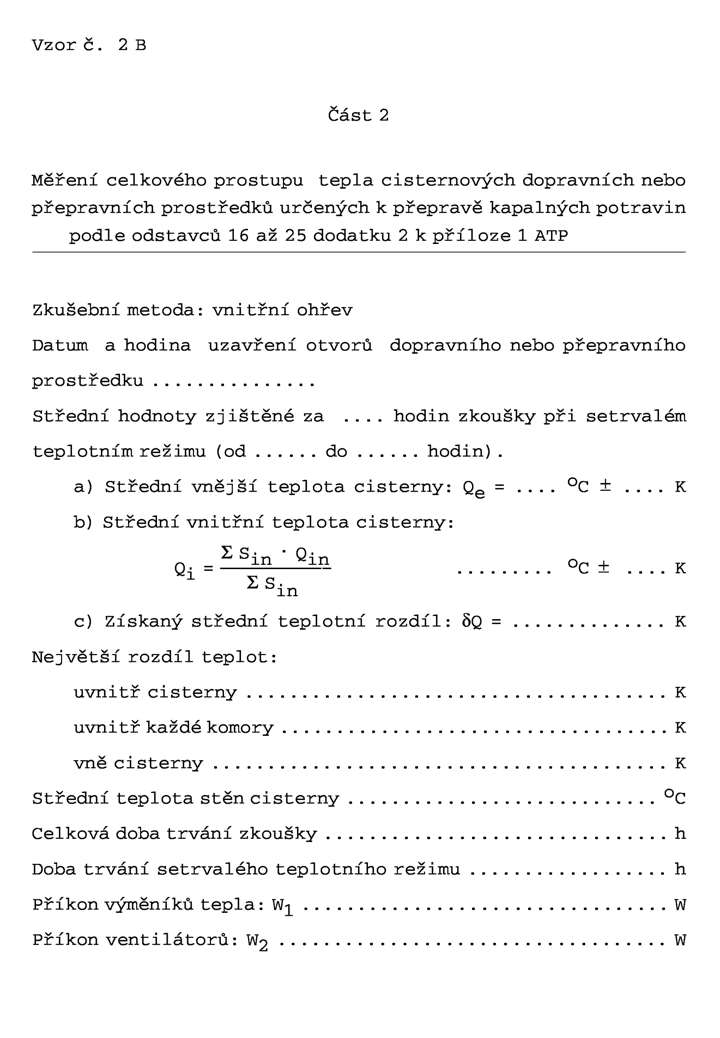

Vzor č. 2 B

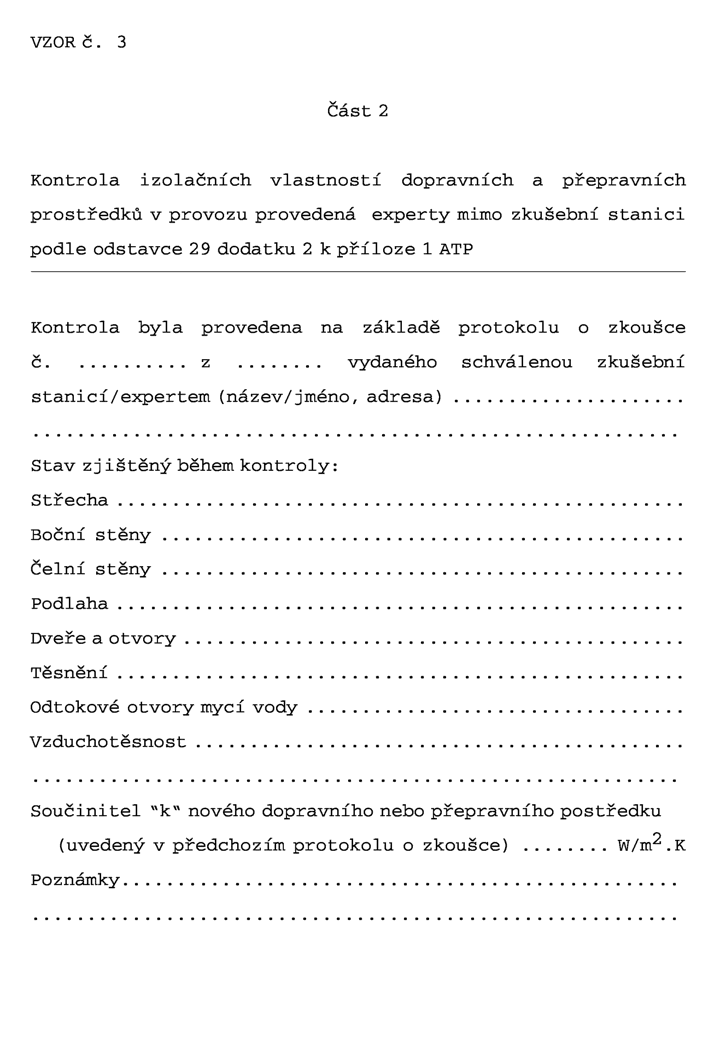

VZOR č. 3

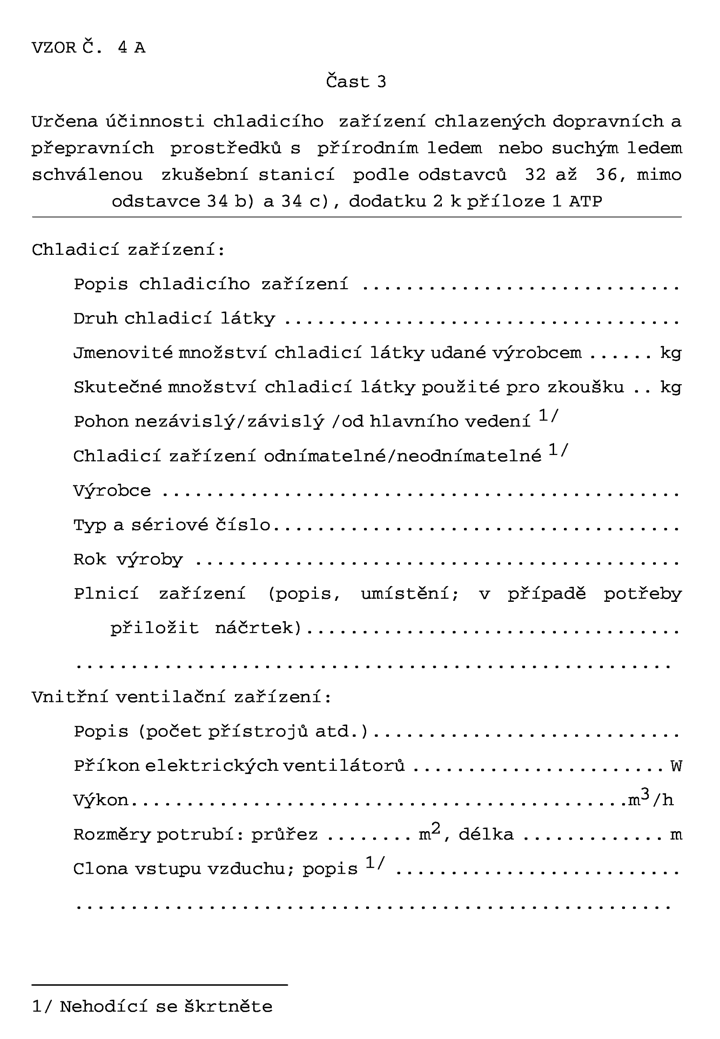

VZOR Č. 4 A

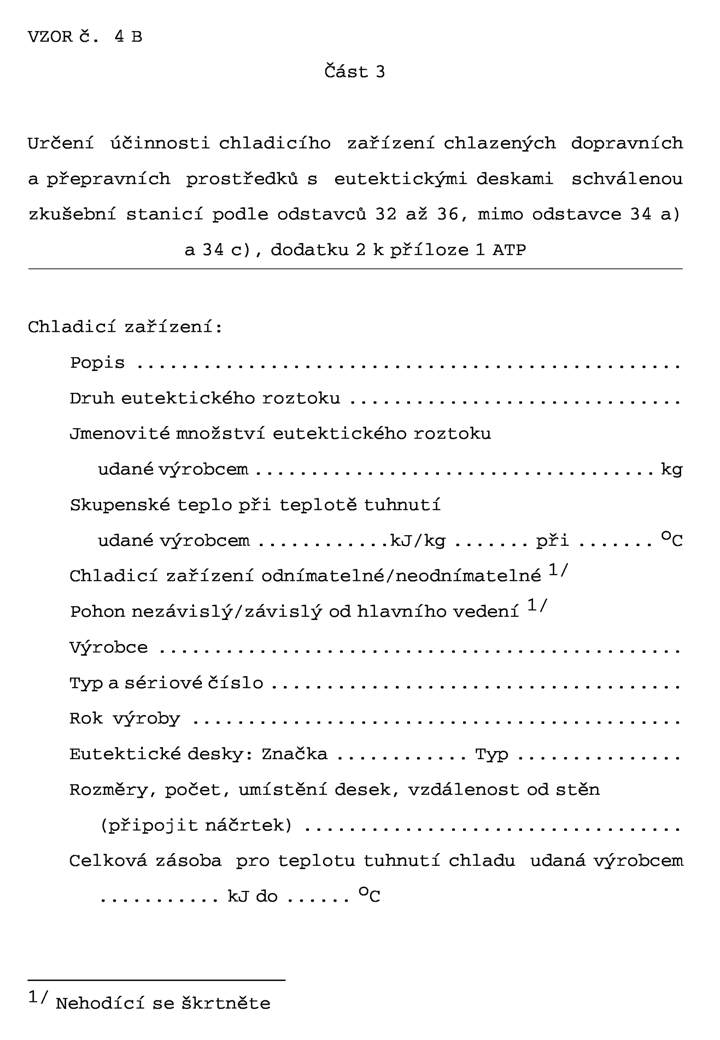

VZOR č. 4 B

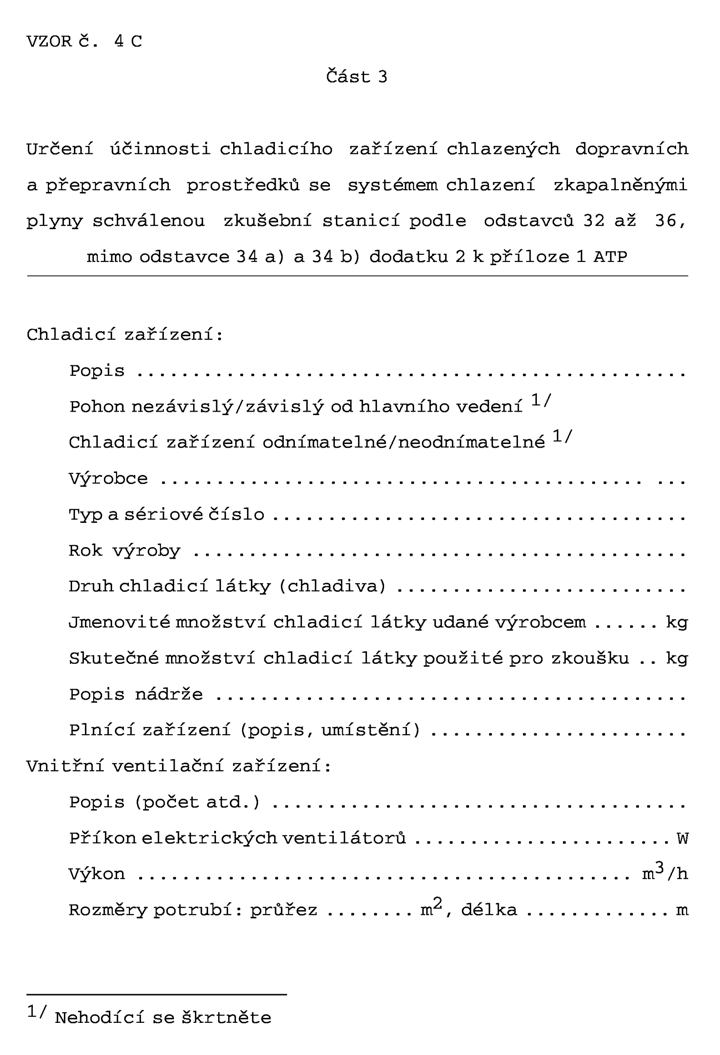

VZOR č. 4 C

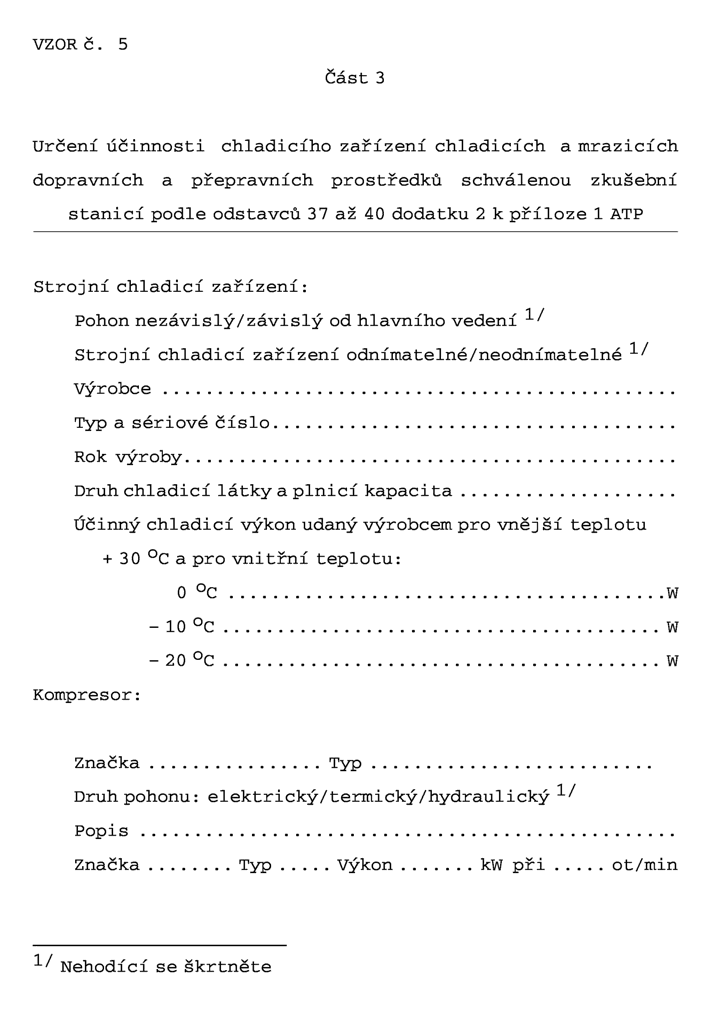

VZOR č. 5

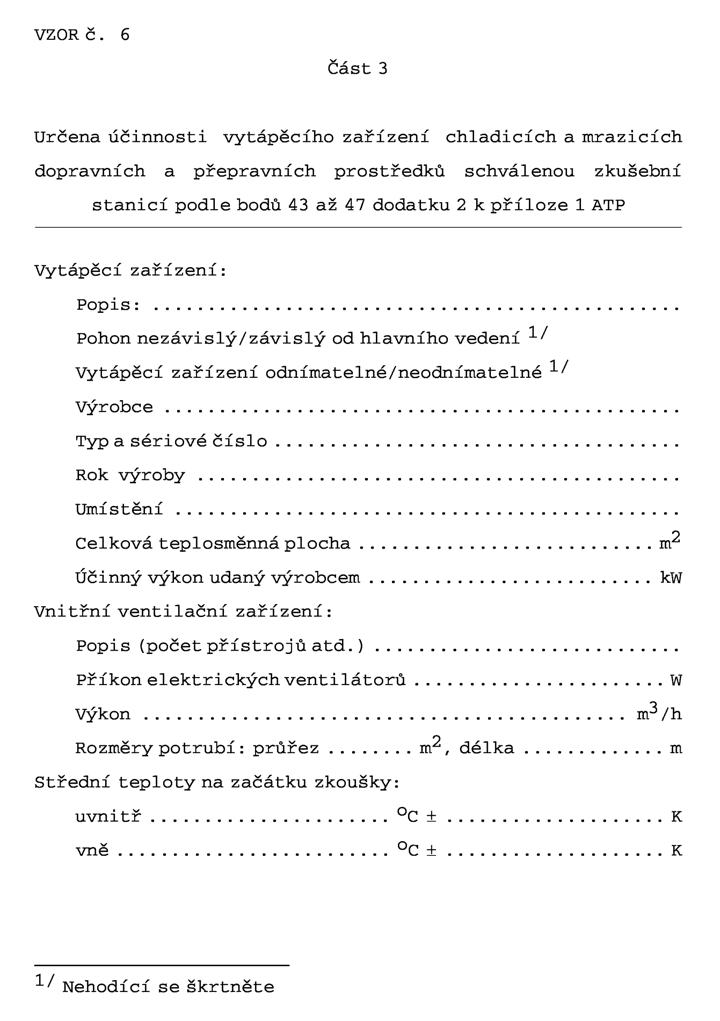

VZOR č. 6

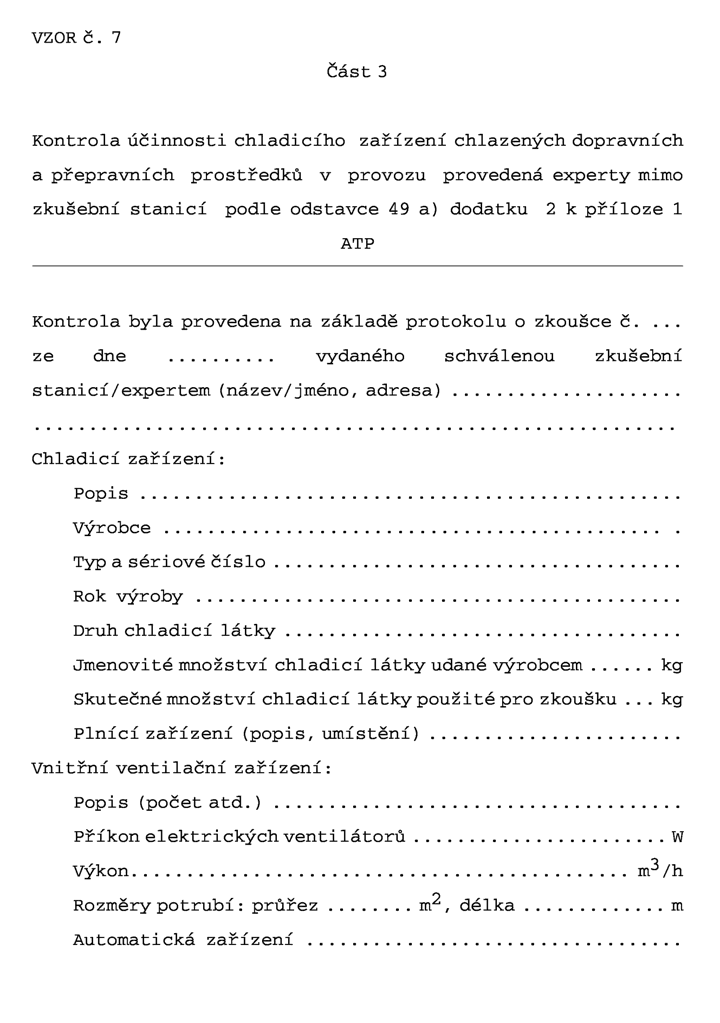

VZOR č. 7

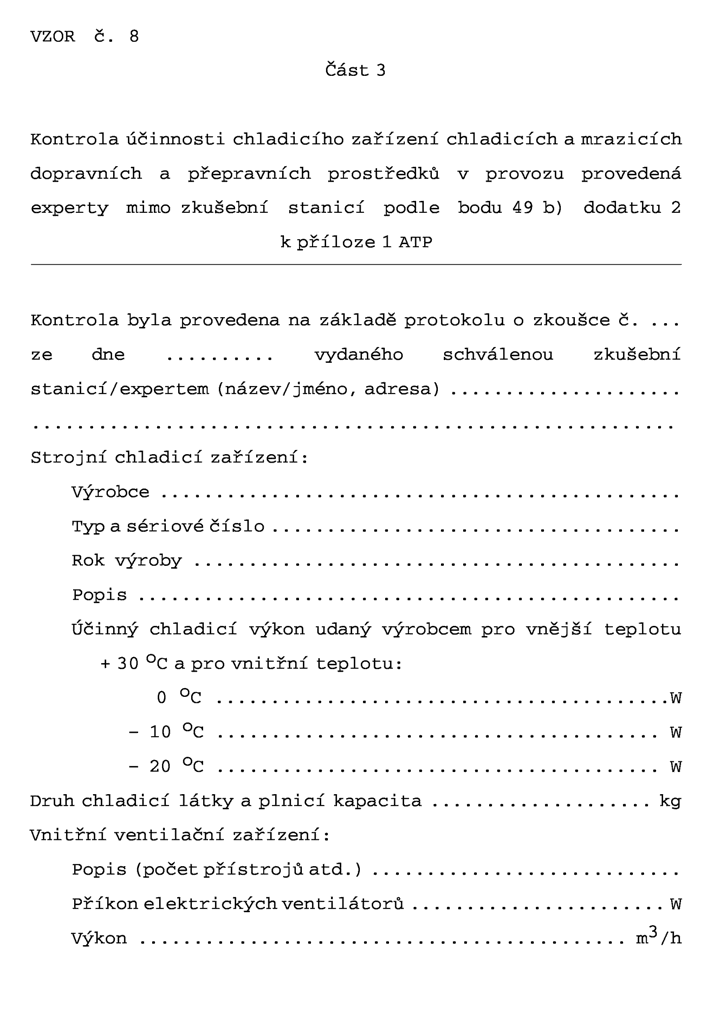

VZOR č. 8

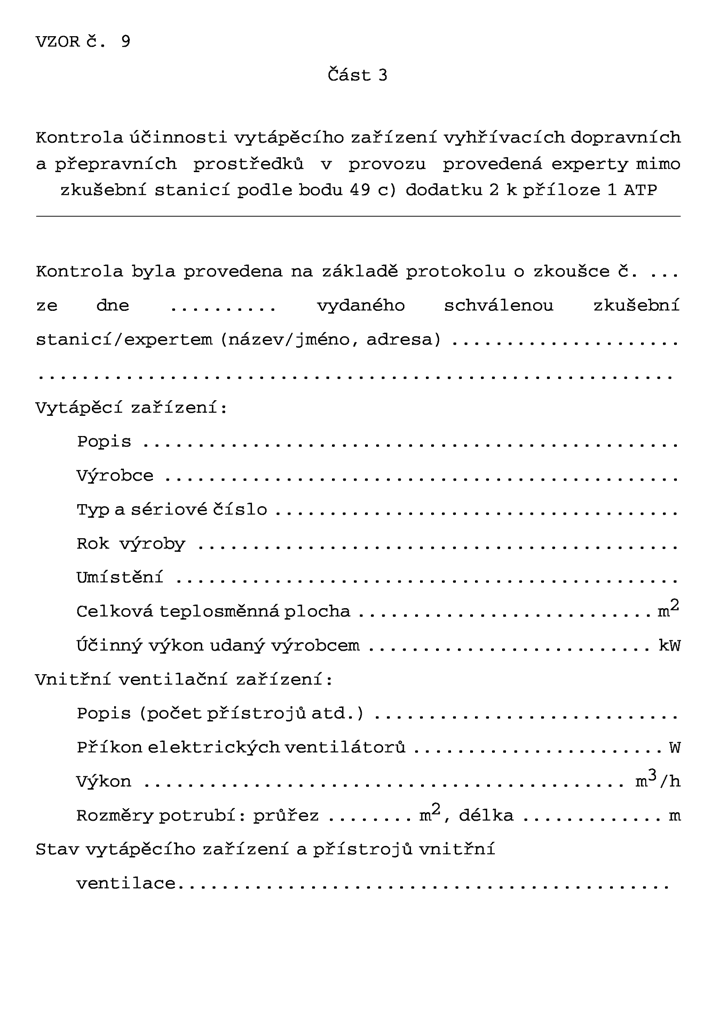

VZOR č. 9

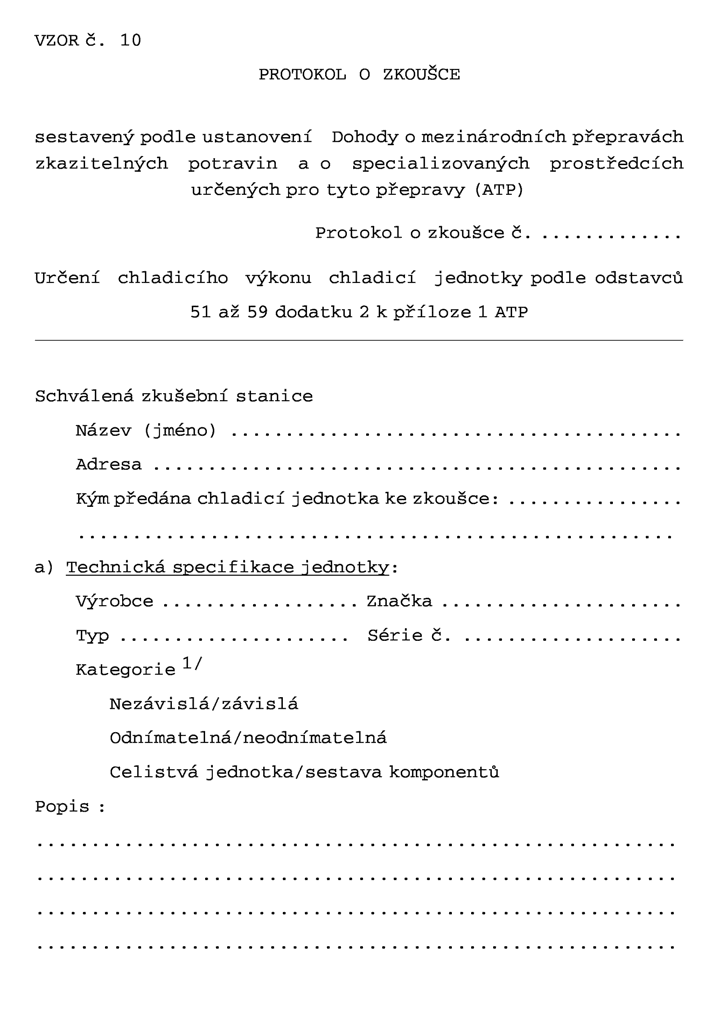

VZOR č. 10

Příloha 1,

dodatek 3

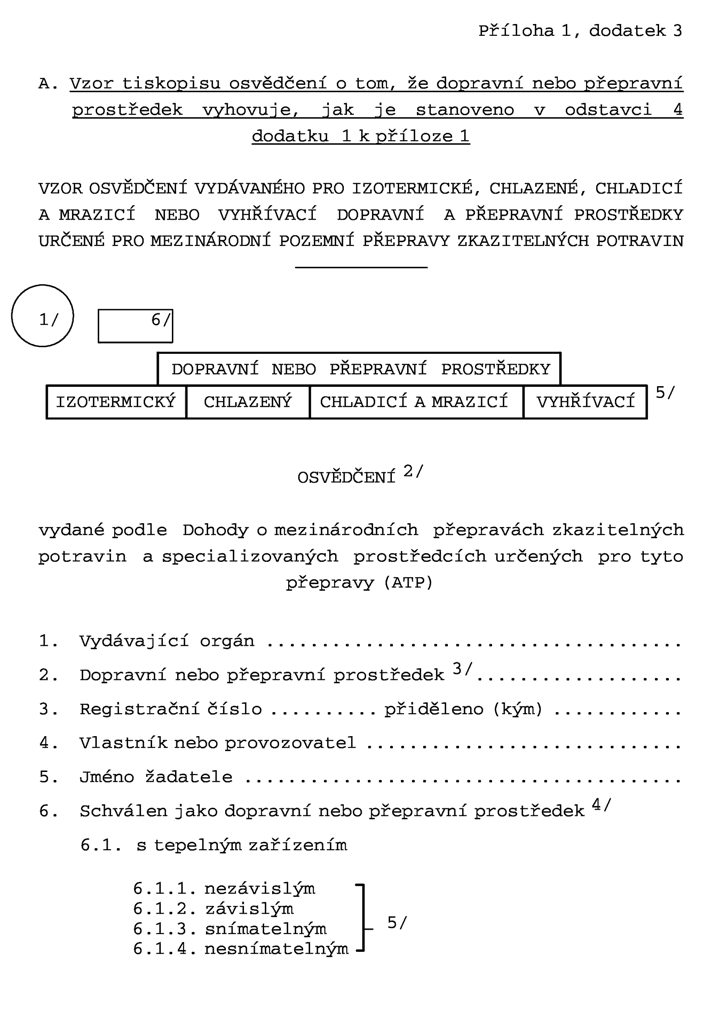

A. Vzor tiskopisu osvědčení o tom, že dopravní nebo přepravní prostředek vyhovuje, jak je stanoveno v odstavci 4 dodatku 1 k příloze 1

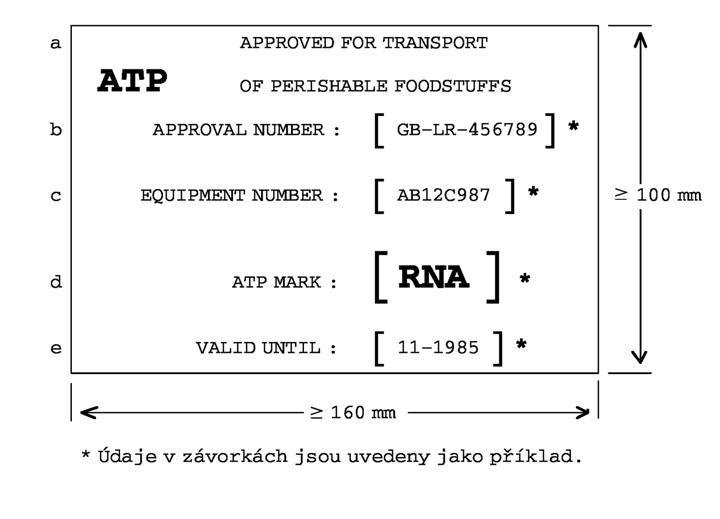

1. B. Certifikační štítek osvědčující, že dopravní nebo přepravní prostředek vyhovuje, jak je uvedeno v ustanovení 4 dodatku 1 k příloze 1
   1. 1. Certifikační štítek musí být trvale připevněn na dopravním nebo přepravním prostředku na dobře viditelném místě vedle jiných úředně vydaných schvalovacích štítků. Štítek, odpovídající vzoru uvedenému dále, musí být pravoúhlý o rozměrech nejméně 160 x 100 mm a musí být vyroben z ohnivzdorného materiálu odolného proti korozi. Na štítku musí být čitelným a nesmazatelným způsobem, alespoň v angličtině nebo francouzštině nebo ruštině uvedeno:
      1. a) latinská písmena "ATP" a za nimi slova: "SCHVÁLENO PRO PŘEPRAVU ZKAZITELNÝCH POTRAVIN",
      2. b) "SCHVALOVACÍ ČÍSLO" a za ním mezinárodní poznávací značka státu, v němž bylo schválení uděleno, a číslo (číslice, písmena atd.) dokladu schválení,
      3. c) "ČÍSLO DOPRAVNÍHO (PŘEPRAVNÍHO) PROSTŘEDKU" a za ním individuální číslo umožňující identifikovat dotyčný dopravní nebo přepravní prostředek (tímto číslem může být výrobní číslo),
      4. d) "ZNAČKA ATP" a za ní rozlišovací značka předepsaná v dodatku 4 k příloze 1, která odpovídá třídě a kategorii dopravního nebo přepravního prostředku,
      5. e) "PLATNÉ DO" a za tím datum (měsíc a rok), jímž končí platnost schválení dopravního nebo přepravního prostředku. Je-li platnost schválení na základě zkoušky nebo prohlídky prodloužena, připojí se následné datum skončení jeho platnosti na stejném řádku.
   1. 2. Písmena "ATP" a písmena rozlišovací značky musí být přibližně 20 mm vysoké. Ostatní písmena číslice musí být nejméně 5 mm vysoké.


Příloha 1,

dodatek 4

ROZLIŠOVACÍ ZNAČKY NA SPECIALIZOVANÝCH DOPRAVNÍCH A PŘEPRAVNÍCH PROSTŘEDCÍCH

Rozlišovací značky předepsané v odstavci 5 dodatku 1 k této příloze sestávají z velkých latinských písmen barvy tmavomodré na bílém podkladě; výška písmen nesmí být menší než 100 mm.

Příloha 1, ROZLIŠOVACÍ ZNAČKY NA SPECIALIZOVANÝCH DOPRAVNÍCH A PŘEPRAVNÍCH PROSTŘEDCÍCH

Dopravní nebo přepravní prostředek:	Rozlišovací značky:
Izotermický dopravní nebo přepravní prostředek s normální izolací	IN
Izotermický dopravní nebo přepravní prostředek ze zesílenou izolací	IR
Chlazený dopravní nebo přepravní prostředek s normální izolací třídy A	RNA
Chlazený dopravní nebo přepravní prostředek s normální izolací třídy A	RRA
Chlazený dopravní nebo přepravní prostředek se zesílenou izolací třídy B	PRB
Chlazený dopravní nebo přepravní prostředek se zesílenou izolací třídy C	RRC
Chlazený dopravní nebo přepravní prostředek s normální izolací třídy D	RND
Chlazený dopravní nebo přepravní prostředek se zesílenou izolací třídy D	RRD
Chladicí a mrazicí dopravní nebo přepravní prostředek s normální izolací třídy A	FNA
Chladicí a mrazicí dopravní nebo přepravní prostředek se zesílenou izolací třídy A	FRA
Chladicí a mrazicí dopravní nebo přepravní prostředek s normální izolací třídy B	FNB 1/
Chladicí a mrazicí dopravní nebo přepravní prostředek se zesílenou izolací třídy B	FRB
Chladicí a mrazicí dopravní nebo přepravní prostředek s normální izolací třídy C	FNC 1/
Chladicí a mrazicí dopravní nebo přepravní prostředek se zesílenou izolací třídy C	FRC
Chladicí a mrazicí dopravní nebo přepravní prostředek s normální izolací třídy D	FND
Chladicí a mrazicí dopravní nebo přepravní prostředek se zesílenou izolací třídy D	FND
Chladicí a mrazicí dopravní nebo přepravní prostředek s normální izolací třídy E	FNE 1/
Chladicí a mrazicí dopravní nebo přepravní prostředek se zesílenou izolací třídy E	FRE
Chladicí a mrazicí dopravní nebo přepravní prostředek s normální izolací třídy F	FNF 1/
Chladicí a mrazicí dopravní nebo přepravní prostředek se zesílenou izolací třídy F	FRF
Vyhřívací dopravní nebo přepravní prostředek s normální izolací třídy A	CNA
Vyhřívací dopravní nebo přepravní prostředek se zesílenou izolací třídy A	CRA
Vyhřívací dopravní nebo přepravní prostředek se zesílenou izolací třídy B	CRB

Má-li dopravní nebo přepravní prostředek snímatelné nebo nesamostatné tepelné zařízení, doplní se rozlišovací značky písmenem X.

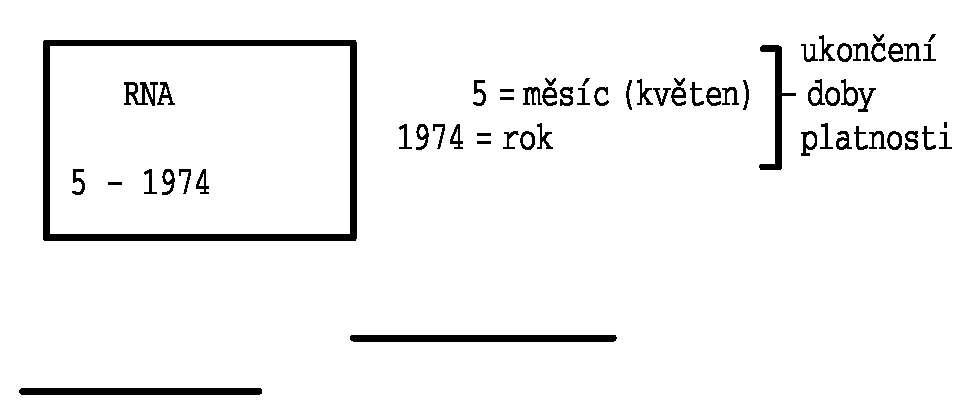

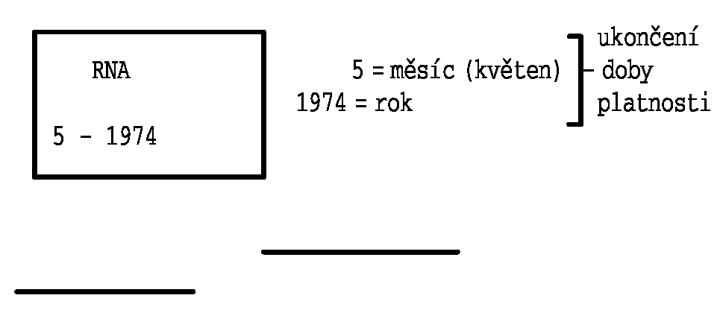

Pod výše uvedenými rozlišovacími značkami musí být uvedeno datum skončení doby platnosti osvědčení vydaného pro dopravní nebo přepravní prostředek (měsíc, rok), které je zapsáno v rubrice 8 části A dodatku 3 k této příloze.

Vzor:
