POŽADAVKY NA KONSTRUKCI VOZIDELKAPITOLA 9.2

  1. 9.2.1 Shoda s požadavky této kapitoly
    1. 9.2.1.1 Vozidla EX/II, EX/III, FL a AT musí splňovat požadavky této kapitoly uvedené v následující tabulce.

      Pro jiná vozidla, než vozidla EX/II, EX/III, FL a AT:

      1. - požadavky uvedené v 9.2.3.1.1 (brzdový systém podle Předpisu OSN č. 13 nebo Směrnice 71/320/EHS) se vztahují na všechna vozidla poprvé registrovaná (nebo uvedená do provozu, není-li jejich registrace povinná) po 30. červnu 1997;
      2. - požadavky uvedené v oddílu 9.2.5 (omezovač rychlosti podle Předpisu OSN č. 89 nebo 92/24/EHS) se vztahují na všechna motorová vozidla s největší povolenou hmotností převyšující 12 tun poprvé registrovaná po 31. prosinci 1987 a všechna motorová vozidla s největší povolenou hmotností převyšující 3,5 tuny avšak nejvýše 12 tun poprvé registrovaná po 31. prosinci 2007.
      POŽADAVKY NA KONSTRUKCI VOZIDEL
      VOZIDLA VYSVĚTLIVKY
      TECHNICKÁ SPECIFIKACE EX/II EX/III AT FL
      9.2.2ELEKTRICKÉ PŘÍSLUŠENSTVÍ
      9.2.2.1Všeobecná ustanovení X X X X
      9.2.2.2.1Kabely X X X X
      9.2.2.2.2Dodatečná ochrana Xa X Xb Xa Vztahuje se na vozidla s největší povolenou hmotností převyšující 3,5 tuny poprvé registrovaná (nebo uvedená do provozu, pokud registrace není povinná) po 31. březnu 2018.
      b Vztahuje se na vozidla poprvé registrovaná (nebo uvedená do provozu, pokud registrace není povinná) po 31. březnu 2018.
      9.2.2.3Pojistky a jističe Xb X X Xb Vztahuje se na vozidla poprvé registrovaná (nebo uvedená do provozu, pokud registrace není povinná) po 31. březnu 2018.
      9.2.2.4Akumulátory X X X X
      9.2.2.5Osvětlení X X X X
      9.2.2.6Elektrická spojení mezi motorovým vozidlem a přípojným vozidlem Xc X Xb Xb Vztahuje se na vozidla poprvé registrovaná (nebo uvedená do provozu, pokud registrace není povinná) po 31. březnu 2018.
      c Vztahuje se na motorová vozidla určená k tažení přípojných vozidel s největší povolenou hmotností převyšující 3,5 tuny a na přípojná vozidla s největší povolenou hmotností převyšující 3,5 tuny poprvé registrovaná (nebo uvedená do provozu, pokud registrace není povinná) po 31. březnu 2018.
      9.2.2.7Napětí X X
      9.2.2.8Odpojovač akumulátoru X X
      9.2.2.9Příslušenství pod stálým napětím
      9.2.2.9.1 X
      9.2.2.9.2 X
      9.2.3 BRZDOVÝ SYSTÉM
      9.2.3.1Všeobecná ustanovení X X X X
      Antiblokovací brzdový systém Xe Xd,e Xd,e Xd,ed Vztahuje se na motorová vozidla (tahače a samostatná vozidla) s největší povolenou hmotností převyšující 16 tun a na motorová vozidla, která jsou schválena k tažení přípojných vozidel (tj. přívěsů, návěsů a přívěsů s centrální nápravou) s největší povolenou hmotností převyšující 10 tun. Motorová vozidla musí být vybavena antiblokovacím brzdovým systémem kategorie 1. Vztahuje se na přípojná vozidla (tj. přívěsy, návěsy a přívěsy s centrální nápravou) s největší povolenou hmotností převyšující 10 tun. Přípojná vozidla musí vybavena antiblokovacím brzdovým systémem kategorie A.
      e Vztahuje se na všechna motorová vozidla a na přípojná vozidla s největší povolenou hmotností převyšující 3,5 tuny poprvé registrovaná (nebo uvedená do provozu, pokud registrace není povinná) po 31. březnu 2018.
      Zpomalovací brzdový systém Xf Xg Xg Xgf Vztahuje se na motorová vozidla s největší povolenou hmotností převyšující 16 tun nebo na vozidla, která jsou schválená k tažení přípojných vozidel s největší povolenou hmotností převyšující 10 tun poprvé registrovaná po 31. březnu 2018. Zpomalovací brzdový systém musí být typu II A.
      g Vztahuje se na motorová vozidla s největší povolenou hmotností převyšující 16 tun nebo na vozidla, která jsou schválená k tažení přípojných vozidel s největší povolenou hmotností převyšující 10 tun. Zpomalovací brzdový systém musí být typu II A.
      9.2.4 PREVENCE NEBEZPEČÍ POŽÁRU
      9.2.4.3Palivové nádrže a lahve X X X
      9.2.4.4Motor X X X
      9.2.4.5Výfukový systém X X X
      9.2.4.6Elektrické hnací ústrojí X
      9.2.4.7Zpomalovací brzdový systém Xf X X Xf Vztahuje se na motorová vozidla s největší povolenou hmotností převyšující 16 tun nebo na vozidla, která jsou schválená k tažení přípojných vozidel s největší povolenou hmotností převyšující 10 tun poprvé registrovaná po 31. březnu 2018. Zpomalovací brzdový systém musí být typu II A.
      9.2.4.8Vytápěcí systém s vnitřním spalováním
      9.2.4.8.1 9.2.4.8.2 9.2.4.8.5 Xh Xh Xh Xhh Vztahuje se na motorová vozidla vybavená po 30. červnu 1999. Vztahuje se povinně od 1. ledna 2010 na vozidla vybavená před 1. červencem 1999. Jestliže datum vybavení není zjistitelné, musí být místo něho použito datum první registrace vozidla.
      9.2.4.8.3 9.2.4.8.4 Xhh Vztahuje se na motorová vozidla vybavená po 30. červnu 1999. Vztahuje se povinně od 1. ledna 2010 na vozidla vybavená před 1. červencem 1999. Jestliže datum vybavení není zjistitelné, musí být místo něho použito datum první registrace vozidla.
      9.2.4.8.6 X X
      9.2.5OMEZOVAČ
      RYCHLOSTI      		 Xi Xi Xi Xii Vztahuje se na motorová vozidla s největší povolenou hmotností převyšující 12 tun poprvé registrovaná po 31. prosinci 1987 a všechna motorová vozidla s největší povolenou hmotností převyšující 3,5 tuny avšak nejvýše 12 tun registrovaná po 31. prosinci 2007.
      9.2.6SPOJOVACÍ
      ZAŘÍZENÍ
      PŘÍPOJNÝCH
      VOZIDEL      		 X X Xj Xjj Vztahuje se na spojovací zařízení motorových vozidel a přívěsů a motorových vozidel poprvé registrovaných (nebo uvedených do provozu, pokud registrace není povinná) po 31. březnu 2018.
      9.2.7PREVENCE DALŠÍCH NEBEZPEČÍ ZPŮSOBENÝCH
      PALIVY      		 X X
    1. 9.2.1.2 MEMU musí splňovat požadavky této kapitoly, které se vztahují na vozidla EX/III.
  1. 9.2.2 Elektrické příslušenství
    1. 9.2.2.1 Všeobecná ustanovení

      Elektrická instalace musí být navržena, provedena a chráněna tak, aby nemohla způsobit jakékoliv neúmyslné vznícení nebo zkrat za normálních podmínek používání vozidel.

      Elektrická instalace s výjimkou elektrického pohonu v souladu s technickými ustanoveními předpisu OSN č. 1001, ve znění alespoň série změn 03 musí odpovídat ustanovením pododdílů 9.2.2.2 až 9.2.2.9 v souladu s tabulkou uvedenou v oddílu 9.2.1.

    1. 9.2.2.2 Elektrické vedení
      1. 9.2.2.2.1 Kabely

        Žádným kabelem v elektrickém obvodu nesmí být veden vyšší proud, než pro jaký je vodič dimenzován. Vodiče musí být izolovány přiměřeným způsobem.

        Použité kabely musí být vhodné pro podmínky v místě použití ve vozidle, jako jsou například teplotní rozsah a styk s kapalinou.

        Kabely musí být v souladu s normou ISO 6722-1: 2011 + Cor 01:2012, ISO 6722-2:2013, ISO 19642-3:2019, ISO 19642-4:2019, ISO 19642-5:2019 nebo ISO 19642-6:2019.

        Kabely musí být bezpečně uchyceny a umístěny tak, aby byly chráněny proti mechanickému a tepelnému namáhání.

      1. 9.2.2.2.2 Dodatečná ochrana

        Kabely umístěné za kabinou řidiče a na přípojných vozidlech musí být dodatečně chráněny, aby se minimalizovalo jakékoliv samovolné vznícení nebo zkrat v případě nárazu nebo deformace.

        Dodatečná ochrana musí být vhodná pro podmínky běžného používání vozidla.

        Dodatečná ochrana je splněna, pokud jsou používány vícežilové kabely v souladu s normou ISO 14572: 2011, ISO 19642-7:2019, ISO 19642-8, ISO 19642-9 nebo ISO 19642:10:2019 nebo jeden z příkladů na obrázcích 9.2.2.2.2.1 až 9.2.2.2.2.4 níže nebo jiná konfigurace, která poskytuje stejně účinnou ochranu.

        POŽADAVKY NA KONSTRUKCI VOZIDEL

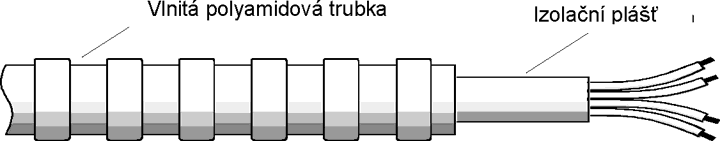

        Obrázek 9.2.2.2.2.1

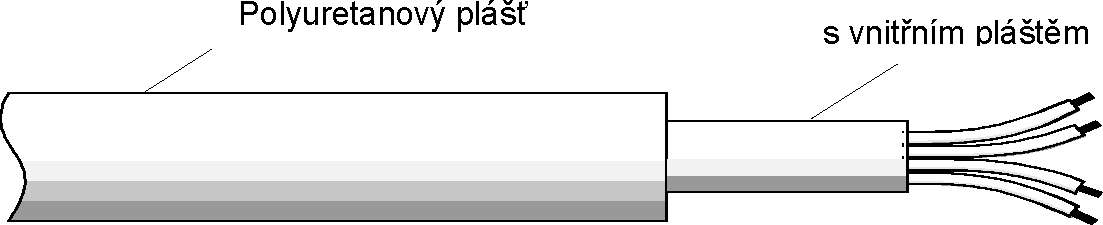

        ObrázekJednotlivé izolované vodiče

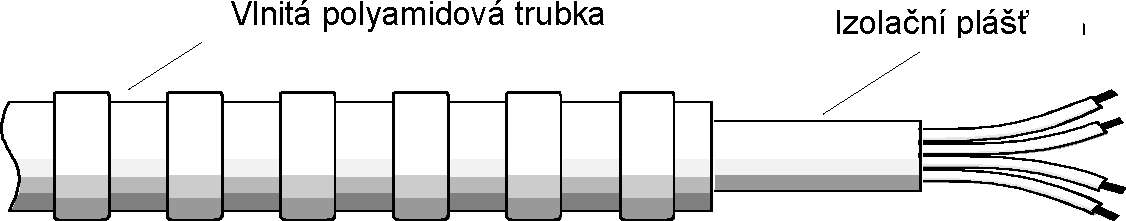

        Obrázek 9.2.2.2.2.2

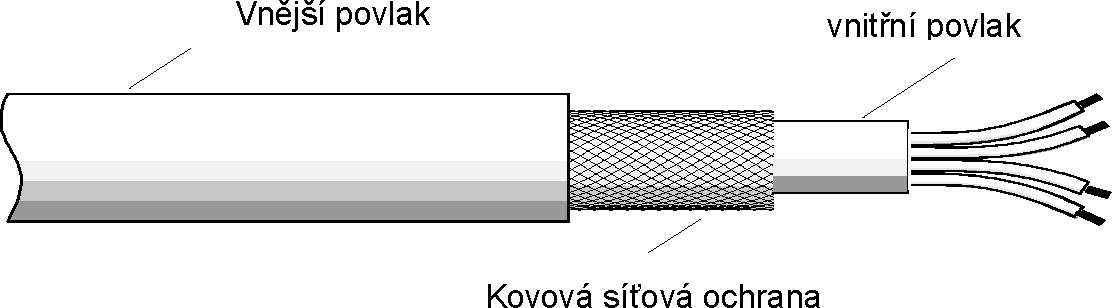

        ObrázekJednotlivé izolované vodiče

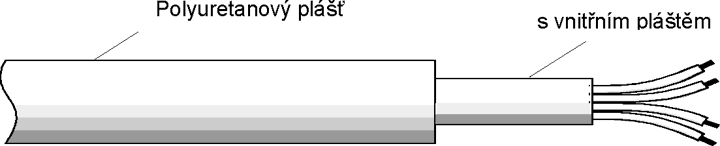

        Obrázek 9.2.2.2.2.3

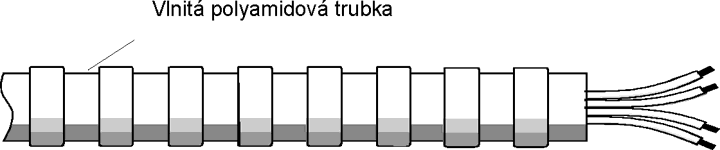

        ObrázekJednotlivé izolované vodiče
        Obrázek 9.2.2.2.2.4

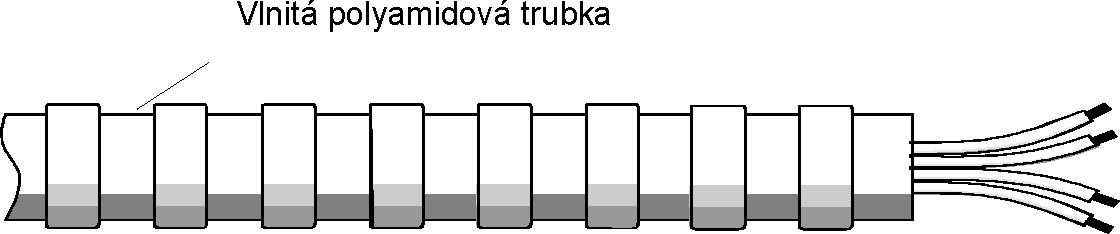

        ObrázekJednotlivé izolované vodiče

        Kabely senzoru rychlosti otáčení kol nevyžadují dodatečnou ochranu.

        Skříňová vozidla EX/II, kde je elektroinstalace za kabinou řidiče chráněna karosérií, jsou považována za vyhovující tomuto požadavku.

    1. 9.2.2.3 Pojistky a jističe

      Kabelové konektory odpojovače akumulátorů musí mít ochranu stupně IP 54. Tento požadavek se však nevztahuje na konektory v pouzdře, kterým smí být schránka akumulátorů. V tomto případě je dostatečnou izolace konektorů proti zkratu, například gumovou čepičkou. Všechny okruhy musí být chráněny pojistkami nebo automatickými jističi, s výjimkou následujících okruhů:

      1. - od startovacího akumulátoru ke spínači studeného startu;
      2. - od startovacího akumulátoru k alternátoru;
      3. - od alternátoru k pojistkové skříňce nebo skříňce jističů;
      4. - od startovacího akumulátoru ke spouštěči;
      5. - od startovacího akumulátoru k ovládací skříňce zpomalovacího brzdového systému (viz 9.2.3.1.2), pokud je tento systém elektrický nebo elektromagnetický;
      6. - od startovacího akumulátoru k elektrickému zdvihacímu mechanismu zadní zdvižné nápravy.

      Výše uvedené nechráněné okruhy musí být co možno nejkratší.

    1. 9.2.2.4 Akumulátory

      Svorky akumulátoru musí být elektricky izolovány nebo musí být akumulátor zakryt izolačním krytem.

      Akumulátory, které mohou vyvinout vznětlivý plyn a které nejsou umístěny pod kapotou motoru, musí být pevně uloženy v odvětrávané schránce.

    1. 9.2.2.5 Osvětlení

      Světelné zdroje se závitovou paticí nesmějí být používány.

    1. 9.2.2.6 Elektrická spojení mezi motorovými a přípojnými vozidly
      1. 9.2.2.6.1 Elektrická spojení musí být navržena tak, aby se zabránilo:
        1. - vniknutí vlhkosti a nečistot; spojené části musí mít stupeň ochrany nejméně IP 54 podle IEC 60529,
        2. - náhodnému přerušení spojení; konektory musí splňovat požadavky uvedené v odstavci 5.6 normy ISO 4091: 2003.
      1. 9.2.2.6.2 Požadavky 9.2.2.6.1 se považují za splněné:
        1. - pro konektory standardizované pro zvláštní účely podle normy ISO 12098: 200412, ISO 7638: 200312, EN 15207: 2014 nebo ISO 25981: 20082
        2. - kde jsou elektrická spojení součástí automatického spojovacího systému (viz Předpis OSN č. 553).
      1. 9.2.2.6.3 Elektrická spojení pro jiné účely, pokud jde o řádné fungování vozidel nebo jejich vybavení, mohou být použita za předpokladu, že splňují požadavky 9.2.2.6.1.
    1. 9.2.2.7 Napětí

      Jmenovité napětí elektrického systému nesmí překročit 25 V u střídavého nebo 60 V u stejnosměrného proudu.

      Vyšší napětí jsou povolena v galvanicky oddělených částech elektrického systému za předpokladu, že tyto části nejsou umístěny v okruhu méně než 0,5 m od vnější strany ložné plochy nebo cisterny.

      Systémy pracující při napětí vyšším než 1000 V u střídavého nebo 1500 V u stejnosměrného proudu musí být navíc integrovány v uzavřeném krytu.

      Jsou-li použita xenonová světla, povolena jsou pouze ta, která mají integrované startéry.

    1. 9.2.2.8 Odpojovač akumulátorů
      1. 9.2.2.8.1 Odpojovač pro přerušení elektrických okruhů musí být umístěn co možno nejblíže akumulátoru, jak je to jen prakticky možné. Jestliže je použit jednopólový odpojovač, musí být umístěn v přívodovém vedení a nikoli v ukostřovacím vedení.
      2. 9.2.2.8.2 Ovládací zařízení usnadňující rozpojovací a zapojovací funkce odpojovače akumulátoru musí být umístěno v kabině řidiče. Musí být pro řidiče snadno přístupné a zřetelně označené. Musí být chráněno před neúmyslným uvedením v činnost buď ochrannou schránkou, zdvojeným ovládacím zařízením nebo jiným vhodným způsobem. Dodatečné ovládací zařízení může být instalováno, pokud je zřetelně označeno a chráněno před neúmyslným uvedením v činnost. Jestliže je (jsou) ovládací zařízení elektricky ovládáno(a), musí obvody ovládacího(ch) zařízení splňovat požadavky uvedené v pododdílu 9.2.2.9.
      3. 9.2.2.8.3 Odpojovač musí přerušit obvod do 10 sekund od aktivace ovládacího zařízení.
      4. 9.2.2.8.4 Odpojovač musí být umístěn ve skříňce s ochranou stupně IP 65 podle normy IEC 60529.
      5. 9.2.2.8.5 Kabelové konektory odpojovače akumulátorů musí mít ochranu stupně IP 54 podle normy IEC 60529.

        Tento požadavek se však nevztahuje na konektory v pouzdře, kterým smí být schránka akumulátorů. V tomto případě je dostatečnou izolace konektorů proti zkratu, například gumovou čepičkou.

    1. 9.2.2.9 Příslušenství pod stálým napětím
      1. 9.2.2.9.1 (a) Ty části elektrického příslušenství včetně vedení, které musí zůstat pod napětím i při vypnutém odpojovači akumulátoru, musí být vhodné pro použití v nebezpečné zóně. Takové části musí splňovat všeobecné požadavky normy IEC 60079, část 0 a 144 a dodatečné požadavky použitelné z normy IEC 60079, části 1, 2, 5, 6, 7, 11, 15, 18, 26 nebo 28.

        (b) K aplikaci normy IEC 60079, část 14 se musí použít tato klasifikace:

        Elektrická zařízení pod stálým napětím včetně vedení, která nepodléhají ustanovením v pododdílech 9.2.2.4 a 9.2.2.8, musí splňovat požadavky pro zónu 1 pro elektrické zařízení všeobecně nebo splňovat požadavky pro zónu 2 pro elektrická zařízení umístěná v kabině řidiče. Požadavky pro skupinu výbušnosti IIC, teplotní třída T6 musí být splněny.

        Avšak pro elektrická zařízení pod stálým napětím instalovaná v zóně, kde teplota způsobená neelektrickým zařízením umístěným v této zóně přesahuje teplotní limit T6, teplotní klasifikace tohoto elektrického zařízení pod stálým napětím musí být nejméně teplotní třídy T4.

        (c) Přívodní vedení elektrického zařízení pod stálým napětím musí odpovídat buď ustanovením normy IEC 60079, část 7 („Zvýšená bezpečnost“) a být chráněna tavnou pojistkou nebo automatickým jističem umístěným co možno nejblíže zdroji proudu, jak je to jen prakticky možné, nebo v případě „vlastního (intrinzického) bezpečnostního zařízení“ musí být chráněna bezpečnostní pojistkou umístěnou co možno nejblíže zdroji proudu, jak je to jen prakticky možné.

      1. 9.2.2.9.2 Překlenovací vedení k odpojovači akumulátoru, které zůstává pod stálým napětím při vypnutém odpojovači akumulátoru, musí být chráněno proti přehřátí vhodným způsobem, jako je tavná pojistka, přerušovač proudu nebo bezpečností pojistka (omezovač proudu).
  1. 9.2.3 Brzdový systém
    1. 9.2.3.1 Všeobecná ustanovení
      1. 9.2.3.1.1 Motorová vozidla a přípojná vozidla určená k použití jako dopravní jednotky pro přepravu nebezpečných věcí, musí splňovat všechny příslušné technické požadavky Předpis OSN č. 135 včetně posledních změn, v souladu s daty jejich vstupu v platnost v nich uvedených. Vozidla vybavená elektrickým rekuperačním brzdovým systémem musí splňovat všechny příslušné technické požadavky předpisu OSN č. 135, ve znění alespoň série změn 11, pokud se na ně vztahuje.
      2. 9.2.3.1.2 Vozidla EX/II, EX/III, FL a AT musí splňovat požadavky Předpisu OSN č. 135, Příloha 5.
    1. 9.2.3.2 (Vypuštěno)
  1. 9.2.4 Prevence nebezpečí požáru
    1. 9.2.4.1 Všeobecná ustanovení

      Následující technická ustanovení se vztahují na vozidla v souladu s tabulkou uvedenou v oddílu 9.2.1.

    1. 9.2.4.2 (Vypuštěno)
    2. 9.2.4.3 Palivové nádrže a lahve
    3. POZNÁMKA: 9.2.4.3 se obdobně vztahuje na palivové nádrže a lahve používané u hybridních vozidel, která mají elektrické hnací ústrojí v mechanické hnací soustavě spalovacího motoru nebo používají spalovací motor k pohonu generátoru pro napájení elektrického hnacího ústrojí.

      4. Palivové nádrže a lahve pro pohon motoru vozidla musí vyhovovat následujícím požadavkům:

      (a) V případě jakéhokoliv úniku za normálních podmínek přepravy, musí kapalné palivo nebo kapalná fáze plynného paliva vytékat přímo na zem a nesmí přijít do styku s nákladem nebo horkými částmi vozidla;

      (b) Palivové nádrže na kapalná paliva musí splňovat požadavky Předpisu OSN č. 346; palivové nádrže obsahující benzín musí být vybaveny účinnou pojistkou proti prošlehnutí plamene v plnicím otvoru nebo s uzávěrem, který zajistí hermetické uzavření plnícího otvoru. Palivové nádrže a lahve pro LNG a CNG musí splňovat příslušné požadavky Předpisu OSN č. 1107. Palivové nádrže na LPG musí splňovat příslušné požadavky Předpisu OSN č. 678.

      (c) Vyprazdňovací otvor(y) zařízení pro vyrovnávání tlaku a/nebo tlakových pojistných ventilů palivových nádrží obsahujících plynná paliva musí být směrovány pryč od přívodu vzduchu, palivových nádrží, nákladu nebo horkých částí vozidla a nesmí zasahovat do uzavřených prostor, ostatních vozidel, vnějších systémů s přívodem vzduchu (tj. klimatizačních systémů), sání motoru nebo výfukových plynů motoru. Potrubí palivového systému nesmí být připevněno na plášti obsahujícím náklad.

    1. 9.2.4.4 Motor
