POŽADAVKY NA KONSTRUKCI A ZKOUŠENÍ IBCKAPITOLA 6.5

  1. 6.5.1 Obecné požadavky
    1. 6.5.1.1 Rozsah
      1. 6.5.1.1.1 Požadavky této kapitoly se vztahují na IBC jejichž používání je výslovně dovoleno pro přepravu určitých nebezpečných látek podle pokynů pro balení uvedených ve sloupci (8) kapitoly 3.2. Přemístitelné cisterny, cisternové kontejnery, které odpovídají požadavkům kapitoly 6.7, nebo 6.8, se nepovažují za IBC. IBC, které splňují požadavky této kapitoly, se pro účely ADR nepovažují za kontejnery.
      2. 6.5.1.1.2 Požadavky na IBC v 6.5.3 jsou založeny na v současné době používaných IBC. S ohledem na vědecký a technický pokrok, nejsou námitky proti použití IBC s odlišnými specifikacemi od uvedených v 6.5.3 a 6.5.5, pokud jsou stejně účinné, přijatelné pro příslušný orgán a schopné úspěšně splnit požadavky popsané v 6.5.4 a 6.5.6. Jiné metody inspekce a zkoušení než ty, které jsou popsány v ADR, jsou přijatelné, pokud jsou rovnocenné a jsou uznány příslušným orgánem.
      3. 6.5.1.1.3 Konstrukce, výstroj, zkoušení, značení a provoz IBC musí být uznány příslušným orgánem země, ve které byla IBC schválena.
      4. POZNÁMKA: Strany provádějící kontroly a zkoušky v jiných zemích po uvedení IBC do provozu, nemusí být schváleny příslušným orgánem země, ve které byla IBC schválena, ale prohlídky a zkoušky se musí provádět v souladu s pravidly uvedenými ve schválení IBC.
      1. 6.5.1.1.4 Výrobci a následní distributoři IBC musí poskytnout informace týkající se postupů, které je nutno dodržovat a popis typů a rozměrů uzávěrů (zahrnujíc v to požadovaná těsnění) a jakékoliv další komponenty potřebné k tomu, aby se zajistilo, že IBC, jak jsou podávány k přepravě jsou schopné projít konstrukčními zkouškami předepsanými v této kapitole.
    1. 6.5.1.2 (Vyhrazeno)
    2. 6.5.1.3 (Vyhrazeno)
  1. 6.5.1.4 Kódovací systém pro značení IBC
    1. 6.5.1.4.1 Kód konstrukčního typu tvoří dvě arabské číslice, jak je uvedeno v odstavci (a), následované velkým(i) písmenem(ny), jak je uvedeno v odstavci (b), následované, pokud je to stanoveno v jednotlivých oddílech, arabskou číslicí označující kategorii IBC.

      (a)

      POŽADAVKY NA KONSTRUKCI A ZKOUŠENÍ IBC
      Typ Pro tuhé látky, plněné nebo vyprazdňované Pro kapaliny
      Samospádem pod tlakem vyšším než 10 kPa (0,1 baru)
      Tuhý 11 21 31
      Flexibilní13––

      (b) Materiály:

      POŽADAVKY NA KONSTRUKCI A ZKOUŠENÍ IBC
      A.Ocel (všechny typy a povrchové úpravy)
      B. Hliník
      C. Přírodní dřevo
      D.Překližka
      F.Rekonstituované dřevo (dřevo vláknité a třískové materiály)
      G.Lepenka
      H.Plast
      L.Textilní tkaniny
      M. Papír, vícevrstvý
      N. Kov (mimo ocel a hliník)
      1. 6.5.1.4.2 Pro kompozitní IBC musí být použity v druhém pořadí kódu dvě velká písmena latinské abecedy. První udává materiál vnitřní nádoby IBC a druhé vnějšího pláště IBC.
      2. 6.5.1.4.3 Dále jsou uvedeny typy a kódy IBC:
        POŽADAVKY NA KONSTRUKCI A ZKOUŠENÍ IBC
        MateriálKategorieKódPododdíl
        Kov
        A. Ocelpro tuhé látky, plněné a vyprazdňované samospádem 11A 6.5.5.1
        pro tuhé látky, plněné a vyprazdňované pod tlakem 21A
        pro kapaliny31A
        B. Hliníkpro tuhé látky, plněné a vyprazdňované samospádem 11B
        pro tuhé látky, plněné a vyprazdňované pod tlakem21B
        pro kapaliny31B
        N. Kov jiný než ocel nebo hliníkpro tuhé látky, plněné a vyprazdňované samospádem 11N
        pro tuhé látky, plněné a vyprazdňované pod tlakem 21N
        pro kapaliny31N
        Flexibilní
        H. Plastytkané plasty bez povlaku nebo vložky 13H1 6.5.5.2
        tkané plasty s povlakem13H2
        tkané plasty s vložkou13H3
        tkané plasty s povlakem a s vložkou13H4
        plastová fólie13H5
        Flexibilní
        L. Textilní tkaninabez povlaku nebo vložky 13L1 6.5.5.2
        s povlakem13L2
        s vložkou13L3
        s povlakem a s vložkou13L4
        M. PapírVícevrstvý 13M1
        vícevrstvý, vodovzdorný13M2
        H. Tuhé plastypro tuhé látky, plněné a vyprazdňované samospádem, vybavené provozní výstrojí 11H1 6.5.5.3
        pro tuhé látky, plněné a vyprazdňované samospádem, samonosné11H2
        pro tuhé látky, plněné a vyprazdňované pod tlakem, vybavené provozní výstrojí21H1
        pro tuhé látky, plněné a vyprazdňované pod tlakem, samonosné21H2
        pro kapaliny, vybavené provozní výstrojí31H1
        pro kapaliny, samonosné31H2
        HZ. Kompozitní
        s plastovou vnitřní nádoboua        		pro tuhé látky, plněné a vyprazdňované samospádem, s nádobou z tuhého plastu 11HZ16.5.5.4
        pro tuhé látky, plněné a vyprazdňované samospádem, s nádobou z flexibilního plastu11HZ2
        pro tuhé látky, plněné a vyprazdňované pod tlakem, s nádobou z tuhého plastu21HZ1
        pro tuhé látky, plněné a vyprazdňované pod tlakem, s nádobou z flexibilního plastu21HZ2
        pro kapaliny, s nádobou z tuhého plastu31HZ1
        pro kapaliny, s nádobou z flexibilního plastu31HZ2
        G. Lepenkapro tuhé látky, plněné a vyprazdňované samospádem11G6.5.5.5
        Dřevo
        C. Přírodní dřevopro tuhé látky, plněné a vyprazdňované samospádem, s vnitřní vložkou11C6.5.5.6
        D. Překližkapro tuhé látky, plněné a vyprazdňované samospádem, s vnitřní vložkou11D
        F. Rekonstituované dřevopro tuhé látky, plněné a vyprazdňované samospádem, s vnitřní vložkou11F
      3. a Tento kód musí být doplněn nahrazením písmena Z velkým písmenem podle 6.5.1.4.1 b) označujícím použitý materiál pro vnější obal.
      1. 6.5.1.4.4 Písmeno „W“ může být uvedeno za kódem IBC. Písmeno „W“ označuje, že IBC, ačkoli je stejného typu uvedeného kódem, je vyrobena podle specifikace odlišné od specifikace uvedené v 6.5.5 a je považována za rovnocennou podle požadavků uvedených v 6.5.1.1.2.
  1. 6.5.2 Značení UN kódem
    1. 6.5.2.1 Základní značení
      1. 6.5.2.1.1 Každá IBC vyrobená a určená pro používání podle ADR musí mít značky, které jsou trvalé, čitelné a umístěné tak, aby byly zřetelně viditelné. Písmena, číslice a znaky musí být nejméně 12 mm vysoké a musí uvádět:

        (a) Znak Spojených národů pro obaly:

        Obrázek

        Tento znak nesmí být použit pro jiné účely než pro osvědčení, že obal, flexibilní kontejner pro volně ložené látky, přemístitelná cisterna nebo MEGC splňuje příslušné požadavky kapitol 6.1, 6.2, 6.3, 6.5, 6.6, 6.7 nebo 6.11.

        U kovových IBC, na kterých jsou značky vyraženy nebo vytlačeny, smí být použita místo znaku písmena UN;

        (b) Kód udávající typ IBC podle 6.5.1.4;

        (c) Velká písmena, která udávají obalovou skupinu(y), pro kterou(é) je konstrukční typ schválen:

        (i) X pro obalové skupiny I, II a III (IBC pouze pro tuhé látky)

        (ii) Y pro obalové skupiny II a III;

        (iii) Z pouze pro obalovou skupinu III;

        (d) Měsíc a rok (vždy poslední dvě číslice) výroby.

        (e) Stát povolující přidělení značení UN kódem; uvedený rozlišovací značkou používanou pro motorová vozidla v mezinárodní silniční dopravě1;

        (f) Jméno nebo značka výrobce nebo jiné označení IBC stanovené příslušným orgánem;

        (g) Zkušební zatížení při zkoušce stohováním v kg. Číslicí „0“ musí být označena IBC, která nejsou konstruována pro stohování;

        (h) Nejvyšší dovolená celková (btto) hmotnost v kg

        Shora předepsané základní značení musí být vyznačeno v pořadí pododstavců uvedených níže. Značení podle 6.5.2.2, jakož i všechna další značení schválená příslušným orgánem, je nutno umístit tak, aby jednotlivé části značení byly správně identifikovatelné.

        Každý prvek UN kódu podle (a) až (h) a 6.5.2.2 musí být jasně oddělen, např. lomítkem, nebo mezerou, tak aby byl snadno identifikovatelný

      1. 6.5.2.1.2 IBC vyrobené z recyklovaného plastu, jak je definován v 1.2.1, musí být označeny „REC“. U tuhých IBC musí být tato značka umístěna v blízkosti značek předepsaných v 6.5.2.1.1. U vnitřní nádoby kompozitních IBC musí být tato značka umístěna v blízkosti značek předepsaných v 6.5.2.2.4.
      2. 6.5.2.1.3 Příklady označení pro různé typy IBC v souladu s 6.5.2.1.1, písmeny (a) až (h) uvedenými výše:
        POŽADAVKY NA KONSTRUKCI A ZKOUŠENÍ IBC
        Obrázek11A/Y/02 99
        NL/Mulder 007/5500/1500        		Kovové IBC z oceli pro přepravu tuhých látek, které se vyprazdňují např. samospádem pro obalové skupiny II a III, vyrobená v únoru 1999, schválená v Nizozemsku, vyrobená firmou Mulder podle konstrukčního typu, pro který příslušný orgán přidělil kód 007, použité zatížení při zkoušce stohováním v kg, nejvyšší celková (btto) hmotnost v kg
        Obrázek13H3/Z/03 01
        F/Meunier 1713/0/1500        		Flexibilní IBC pro přepravu tuhých látek, vyprazdňované samospádem, vyrobená z plastové tkaniny s vložkou, neurčené pro stohování.
        Obrázek31H1/Y/04 99
        GB/9099/10800/1200        		IBC z tuhého plastu pro přepravu kapalných látek s konstrukčním vybavením, uzpůsobeným ke stohování.
        Obrázek31HA1/Y/05 01 D/Müller/1683/10800
        1200        		Kompozitní-IBC pro přepravu kapalin s vnitřní nádobou z tuhého plastu s vnějším pláštěm z oceli.
        Obrázek11C/X/01 02
        S/Aurigny/9876/3000
        910        		IBC z přírodního dřeva pro přepravu tuhých látek s vnitřní vložkou, schválené pro tuhé látky obalové skupiny I.
      1. 6.5.2.1.4 Pokud IBC vyhovuje jednomu nebo více než jednomu zkoušenému konstrukčnímu typu IBC, včetně jednoho nebo více než jednoho zkoušeného konstrukčního typu obalu nebo velkého obalu, může být IBC opatřena více než jednou značkou označující splněné příslušné požadavky na zkoušku funkční způsobilosti. Pokud se na IBC objevuje více než jedna značka, musí se značky nacházet v těsné vzájemné blízkosti a každá značka musí být uvedena v celém rozsahu.
    1. 6.5.2.2 Doplňkové značení
      1. 6.5.2.2.1 Každá IBC musí mít značky požadované v 6.5.2.1 a kromě toho následující informace, které mohou být uvedeny na korozi odolném štítku trvale připevněném na místě snadno dostupném pro kontrolu.
        POŽADAVKY NA KONSTRUKCI A ZKOUŠENÍ IBC
        Doplňkové značky Kategorie IBC
        Kovové Z
        tuhého plastu        		 Kompozitní Lepenkové Dřevěné
        Vnitřní objem v litrecha při 20 °C X X X
        Vlastní hmotnost v kga X X X X X
        Zkušební (pře)tlak v kPa nebo barecha, pokud se na něj vztahuje X X
        Nejvýše přípustný plnící/
        vyprazdňovací tlak v kPa nebo barecha, pokud se na něj vztahuje        		 X X X
        Materiál tělesa a jeho minimální tloušťka v mm X
        Datum poslední zkoušky těsnosti, pokud se na ně vztahuje (měsíc a rok) X X X
        Datum poslední inspekce (měsíc a rok) X X X
        Číslo výrobní série X
      2. a Používaná jednotka musí být uvedena.

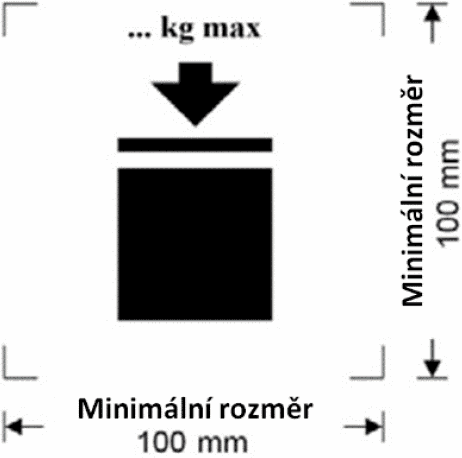

        1. 6.5.2.2.2 Maximální povolené stohovací zatížení musí být uvedeno na značce podle vyobrazení na obrázku 6.5.2.2.2.1 nebo na obrázku 6.5.2.2.2.2 Značka musí být trvanlivá a dobře viditelná.
          POŽADAVKY NA KONSTRUKCI A ZKOUŠENÍ IBC
          obrázek 6.5.2.2.2.1obrázek 6.5.2.2.2.2
          ObrázekObrázek

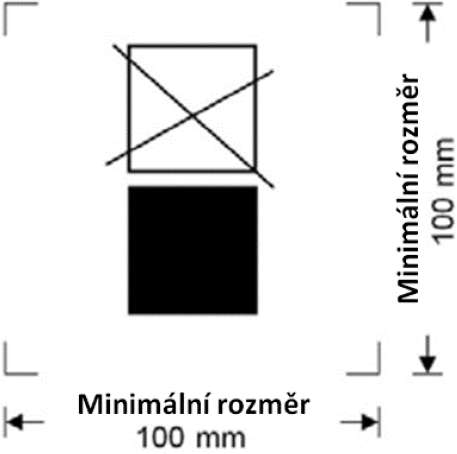

          IBC, které je možné stohovatIBC, které není možné stohovat

          Minimální rozměry musí být 100 mm × 100 mm. Výška písmen a číslic udávajících hmotnost musí být nejméně 12 mm. Plocha uvnitř tiskových značek označených rozměrovými šipkami musí být čtvercová. Tam, kde rozměry nejsou uvedeny, musí být všechny vlastnosti v přibližném poměru k vlastnostem na obrázku. Hmotnost vyznačená nad značkou nesmí překročit zatížení působící při konstrukční typové zkoušce (viz 6.5.6.6.4) děleno 1,8.

      1. 6.5.2.2.3 Kromě označení uvedených v 6.5.2.1 mohou mít flexibilní IBC piktogram označující doporučené zdvihací metody.

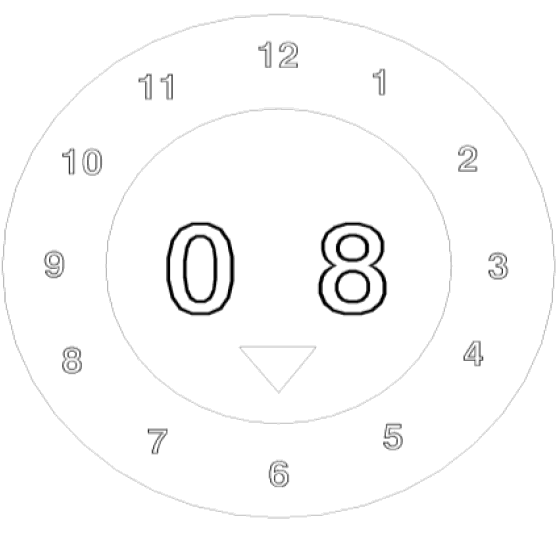

      2. 6.5.2.2.4 Vnitřní nádoba kompozitních IBC vyrobená po 1. lednu 2011 musí nést označení uvedené v 6.5.2.1.1 (b), (c), (d) kde toto datum udává výrobu vnitřní plastové nádoby, (e) a (f). UN kód obalu nemusí být použit. Značky musí být použity v pořadí uvedeném v 6.5.2.1.1. Musí být trvanlivé, čitelné a umístěné na takovém místě, aby byly snadno přístupné pro kontrolu po namontování vnitřní nádoby do vnějšího obalu. Pokud značky na vnitřní nádobě nejsou snadno přístupné pro kontrolu z důvodu konstrukce vnějšího obalu, musí být na vnější obal umístěn duplikát požadovaných značek na vnitřní nádobě, před kterým je uvedeno „Vnitřní nádoba“. Tento duplikát musí být odolný, čitelný a umístěn na takovém místě, aby byl snadno přístupný pro kontrolu.

        Datum výroby vnitřní nádoby z plastu může být alternativně označeno použitím značky na vnitřní nádobě přilehlé ke zbytku značky. V takovém případě lze upustit od data ve zbytku značky. Příklad vhodného způsobu značení je:

        Obrázek
      3. POZNÁMKA 1: Jsou přijatelné i další metody, které poskytují minimální požadované informace trvanlivým, viditelným a čitelným způsobem.
      4. POZNÁMKA 2: Datum výroby vnitřní nádoby může být odlišné od vyznačeného data výroby (viz 6.5.2.1), opravy (viz 6.5.4.5.3) nebo repase (viz 6.5.2.4) kompozitních IBC.
      1. 6.5.2.2.5 Pokud jsou kompozitní IBC konstruovány takovým způsobem, že vnější plášť je určen k sejmutí při přepravě prázdných IBC (takové jako zpětná přeprava IBC pro opětovné použití původním odesilatelem), každá z odnímatelných částí musí být označena měsícem a rokem výroby a jménem nebo znakem výrobce a dalšími identifikačními údaji IBC stanovenými příslušným orgánem (6.5.2.1.1(f)).
    1. 6.5.2.3 Shodnost s konstrukčním typem

      Označení IBC UN kódem potvrzuje, že IBC odpovídá s úspěchem ozkoušenému konstrukčnímu typu a že požadavky uvedené v osvědčení byly splněny.

    1. 6.5.2.4 Značení rekonstruovaných kompozitních IBC (31HZ1)

      Značky specifikované v 6.5.2.1.1 a 6.5.2.2 musí být odstraněny z původního IBC nebo trvale znečitelněny a nové značky musí být použity na IBC rekonstruované v souladu s ADR.

  1. 6.5.3 Požadavky na konstrukci
    1. 6.5.3.1 Obecné požadavky
      1. 6.5.3.1.1 IBC musí být odolné, nebo vhodným způsobem chráněny proti degradaci, způsobované okolním prostředím.
      2. 6.5.3.1.2 IBC musí být vyrobeny a uzavřeny tak, aby nemohlo dojít k úniku obsahu při normálních podmínkách přepravy, včetně účinku vibrací nebo změn teploty, vlhkosti nebo tlaku.
      3. 6.5.3.1.3 IBC a jejich uzávěry musí být zhotoveny z materiálů, snášenlivých s obsahem nebo být zevnitř chráněny, aby nenastalo nebezpečí:

        (a) že budou napadeny obsahem takovým způsobem, který by jejich použití učinil rizikovým;

        (b) že dojde k reakci nebo rozkladu obsahu, popř. k vytvoření zdraví škodlivých nebo nebezpečných sloučenin, působením obsahu na materiály IBC.

      1. 6.5.3.1.4 Byla-li použita těsnění, musí být z materiálu, který nemůže být obsahem IBC napaden.
      2. 6.5.3.1.5 Veškerá provozní výstroj musí být umístěna nebo chráněna tak, aby riziko úniku obsahu z důvodu jejího poškození při manipulaci a přepravě bylo minimalizováno.
