Sdělení Ministerstva zahraničních věcí o přijetí změn Řádu pro mezinárodní železniční přepravu nebezpečných věcí (RID), který je Přípojkem C k Úmluvě o mezinárodní železniční přepravě (COTIF)

(a) Výsledky zkoušky vhodného rámu uvedené v ISO 1496-3 :1995;

(b) Výsledky první prohlídky a zkoušky uvedené v odstavci 6.7.3.15.3;

(c) Výsledky nárazové zkoušky uvedené v odstavci 6.7.3.15.1, je-li předepsána.

1. 6.7.3.15.1 Přemístitelné cisterny odpovídající definici kontejneru podle Mezinárodní úmluvy o bezpečnosti kontejnerů (KBK) z roku 1972 v platném znění, nesmějí být používány. Jejich použití je možné pouze tehdy, pokud se reprezentativní vzorek každého konstrukčního typu úspěšně ověří zkouškou dynamického nárazu podle Příručky zkoušek a kritérií, díl IV, odstavec 41.
2. 6.7.3.15.2 Nádrž a součásti výstroje každé přemístitelné cisterny musí být prohlíženy a zkoušeny před jejím prvním uvedením do provozu (první prohlídka a zkouška) a potom v nejvýše pětiletých intervalech (periodická prohlídka a zkouška po pěti letech) s prohlídkou a zkouškou v polovině této doby (periodická prohlídka a zkouška po dvou a půl letech). Prohlídka a zkouška po dvou a půl letech může být provedena během tří měsíců před nebo po stanoveném datu. Mimořádná prohlídka a zkouška musí být provedena bez ohledu na datum poslední periodické prohlídky a zkoušky, pokud je to nezbytné podle odstavce 6.7.3.15.7.
3. 6.7.3.15.3 První prohlídka a zkouška přemístitelné cisterny musí zahrnovat kontrolu konstrukčních charakteristik, vnitřní a vnější prohlídku přemístitelné cisterny a jejích spojovacích prvků vzhledem k nezchlazeným zkapalněným plynům, které v ní mají být přepravovány, a tlakovou zkoušku podle zkušebních postupů uvedených v odstavci 6.7.3.3.2. Tlaková zkouška může být provedena jako hydraulická zkouška nebo použitím jiné kapaliny nebo plynu po dohodě s příslušným orgánem nebo jím pověřenou organizací. Před uvedením přemístitelné cisterny do provozu musí být též provedeny zkouška těsnosti a zkouška uspokojivého provozu celé provozní výstroje. Pokud byly nádrž a její spojovací prvky tlakově zkoušeny odděleně, musí být po jejich zkompletování podrobeny zkoušce těsnosti. Všechny svary vystavené úrovni plného namáhání v nádrži musí být zkontrolovány během první zkoušky rentgenem, ultrazvukem nebo jinou metodou nedestruktivní zkoušky. To se nevztahuje na opláštění.
4. 6.7.3.15.4 Periodická prohlídka a zkouška po pěti letech, musí zahrnovat vnitřní a vnější prohlídku a podle všeobecných ustanovení i hydraulickou tlakovou zkoušku. Opláštění, tepelná izolace a potažení mohou být sejmuty pouze s ohledem na požadovaný rozsah spolehlivého zhodnocení charakteristik přemístitelné cisterny. Pokud byly nádrž a její výstroj zkoušeny odděleně, musí být po jejich zkompletování podrobeny zkoušce těsnosti.
5. 6.7.3.15.5 Meziperiodická prohlídka a zkouška po dvou a půl letech musí zahrnovat nejméně vnitřní a vnější prohlídku přemístitelné cisterny a jejích spojovacích prvků vzhledem k nezchlazeným zkapalněným plynům, které v ní mají být přepravovány, zkoušku těsnosti a zkoušku uspokojivého provozu celé provozní výstroje. Opláštění, tepelná izolace a potažení musí být sejmuty pouze vzhledem k požadovanému rozsahu spolehlivého zhodnocení charakteristik přemístitelné cisterny. Pro přemístitelné cisterny určené pro přepravu jednoho nezchlazeného zkapalněného plynu může být vnitřní prohlídka po dvou a půl letech vypuštěna nebo nahrazena jinou zkušební metodou nebo kontrolními postupy podle rozhodnutí příslušného orgánu nebo jím pověřené organizace.
6. 6.7.3.15.6 Prohlídka a zkouška přemístitelných cisteren a plnění po datu uplynutí poslední periodické prohlídky a zkoušky
   1. 6.7.3.15.6.1 Přemístitelná cisterna nesmí být plněna a přistavována k přepravě po datu uplynutí platnosti poslední pětileté nebo dvou a půlleté periodické prohlídky a zkoušky, jak je požadováno v odstavci 6.7.3.15.2. Avšak přemístitelná cisterna naplněná před datem uplynutí platnosti poslední periodické prohlídky a zkoušky může být přepravována po dobu nepřesahující tři měsíce od uplynutí platnosti poslední periodické prohlídky a zkoušky. Kromě toho smí být přemístitelná cisterna přepravována po uplynutí platnosti poslední periodické prohlídky a zkoušky:

      (a) Po vyprázdnění, ale před vyčistěním, pro účely provedení příští požadované prohlídky a zkoušky před znovu naplněním; a

      (b) Pokud není jinak schváleno příslušným orgánem, pro období nepřekračující šest měsíců od data uplynutí platnosti poslední periodické prohlídky a zkoušky, aby bylo možno vrátit nebezpečné věci k jejich likvidaci nebo recyklaci. Odvolávka na tuto výjimku musí být uvedena v přepravním dokladu.

   1. 6.7.3.15.6.2 S výjimkou ustanovení v 6.7.3.15.6.1 mohou být přemístitelné cisterny, u kterých nebyla v daném časovém rámci provedena plánovaná pětiletá nebo dvou a půlletá periodická prohlídka a zkouška, plněny a přistavovány k přepravě, pokud je provedena nová pětiletá periodická prohlídka a zkouška podle 6.7.3.15.4.

1. 6.7.3.15.7 Mimořádná prohlídka a zkouška je nezbytná, pokud přemístitelná cisterna vykazuje zřetelně poškozené nebo zkorodované plochy nebo únik nebo jiné okolnosti, které ukazují nedostatky, jež by mohly ovlivnit celistvost přemístitelné cisterny. Rozsah mimořádné prohlídky a zkoušky musí záviset na rozsahu poškození a zhoršení přemístitelné cisterny. Musí zahrnovat nejméně dvou a půlletou prohlídku a zkoušku podle odstavce 6.7.3.15.5.
2. 6.7.3.15.8 Vnitřní a vnější prohlídky musí zajistit, že:

   (a) Nádrž je prohlédnuta se zaměřením na promáčknutí, korozi nebo odření, záhyby, zkroucení, vady ve svarech nebo jiné okolnosti, včetně úniku, které by mohly způsobit, že přemístitelná cisterna není bezpečná pro přepravu. Pokud tato prohlídka vykazuje zmenšení tloušťky stěny, musí být tloušťka stěny ověřena vhodným měřením;

   (b) Potrubí, ventily systém a těsnění jsou prohlédnuty se zaměřením na zkorodované plochy, závady a jiné okolnosti, včetně úniku, které by mohly způsobit, že přemístitelná cisterna není bezpečnou pro plnění, vyprazdňování nebo přepravu;

   (c) Zařízení pro těsnění vík průlezu je provozuschopné a že zde není žádný únik z vík průlezu a těsnění;

   (d) Chybějící nebo ztracené šrouby nebo matice na jakémkoli spojení příruby nebo slepé příruby jsou nahrazeny nebo utěsněny;

   (e) Všechna pojistná zařízení a ventily jsou bez koroze, zkroucení a jakéhokoli poškození nebo vady, které by mohly zabránit jejich normální činnosti. Uzavírací zařízení a samočinné uzavírací ventily musí být uvedeny v činnost pro prokázání vlastní provozuschopnosti;

   (f) Požadované značky na přemístitelné cisterně jsou čitelné a v souladu s příslušnými požadavky; a

   (g) Rám, podpěry a zařízení pro zdvih přemístitelné cisterny jsou v uspokojivém stavu.

1. 6.7.3.15.9 Prohlídky a zkoušky v odstavcích 6.7.3.15.1, 6.7.3.15.3, 6.7.3.15.4, 6.7.3.15.5 a 6.7.3.15.7 musí být provedeny znalcem nebo za účasti znalce schváleného příslušným orgánem nebo příslušným orgánem pověřenou organizací. Pokud je tlaková zkouška součástí prohlídky a zkoušky, musí být tlaková zkouška provedena zkušebním tlakem, který je uveden na štítku přemístitelné cisterny. Během tlakové zkoušky musí být přemístitelná cisterna kontrolována na jakýkoli únik z cisterny, potrubí nebo výstroje.
2. 6.7.3.15.10 Ve všech případech, kdy je prováděno řezání, opalování nebo sváření na nádrži, musí být tyto práce schváleny příslušným orgánem nebo jím pověřenou organizací s ohledem na předpisy pro tlakové nádoby používané pro konstrukci nádrže. Tlaková zkouška musí být provedena s ohledem na původní tlakovou zkoušku po ukončení těchto prací.
3. 6.7.3.15.11 Pokud se objeví jakákoli nebezpečná okolnost, přemístitelná cisterna nesmí být vrácena do provozu, pokud nebyla opravena a zkouška není opakována s uspokojivým výsledkem.

1. 6.7.3.16.1 Každá přemístitelná cisterna musí být vybavena nerezavějícím kovovým štítkem trvale upevněným na výrazném místě snadno přístupném pro kontrolu. Pokud z důvodů uspořádání přemístitelné cisterny nemůže být štítek trvale připevněn na těleso nádrže, musí být nádrž trvale označena nejméně údaji, požadovanými předpisy pro tlakové nádoby. Na štítku musí být vyznačeny vyražením nebo jinou podobnou metodou nejméně následující údaje:

   (a) Informace o vlastníku

   (i) Registrační číslo vlastníka;

   (b) Informace o výrobě

   (i) Země výroby;

   (ii) Rok výroby;

   (iii) Jméno nebo značka výrobce;

   (iv) Výrobní sériové číslo;

   (c) Informace o schválení

   (i) Symbol Spojených národů pro obaly ;

   Tento symbol nesmí být použit pro jiné účely než pro osvědčení, že obal, flexibilní kontejner pro volně ložené látky, přemístitelná cisterna nebo MEGC splňuje příslušné požadavky kapitoly 6.1, 6.2, 6.3, 6.5, 6.6, 6.7 nebo 6.11;

   (ii) Země schválení;

   (iii) Pověřená organizace pro schválení konstrukce;

   (iv) Číslo schválení konstrukčního typu;

   (v) Písmena „AA“, pokud byl konstrukční typ schválen podle alternativního ujednání (viz pododdíl 6.7.1.2);

   (vi) Předpis pro tlakové nádoby, podle kterého byla nádrž konstruována;

   (d) Tlaky

   (i) Nejvyšší dovolený provozní tlak (v barech nebo kPa (přetlak))⁸;

   (ii) Zkušební tlak (v barech nebo kPa (přetlak))⁸;

   (iii) Datum první tlakové zkoušky (měsíc a rok);

   (iv) Identifikační značka znalce první zkoušky;

   (v) Vnější výpočtový tlak⁹ (v barech nebo kPa (přetlak)) ⁸;

   (e) Teploty

   (i) Rozmezí konstrukční teploty (ve °C) ⁸;

   (ii) Konstrukční referenční teplota (ve °C) ⁸;

   (f) Materiály

   (i) Materiál(y) nádrže a odvolávka(y) na normu(y) materiálu;

   (ii) Rovnocenná tloušťka pro referenční ocel (v mm) ⁸;

   (g) Objem

   (i) Objem nádrže naplněný vodou při 20 °C ( v litrech) ⁸.

   (h) Periodické zkoušky

   (i) Druh poslední provedené periodické zkoušky (2,5 roku, 5 let nebo mimořádná zkouška);

   (ii) Datum a typ poslední periodické zkoušky (měsíc a rok);

   (iii) Zkušební tlak (v barech nebo kPa (přetlak))⁸ poslední provedené periodické zkoušky (pokud je použita);

   (iv) Identifikační značka pověřeného místa, které provádělo nebo ověřilo poslední zkoušku;

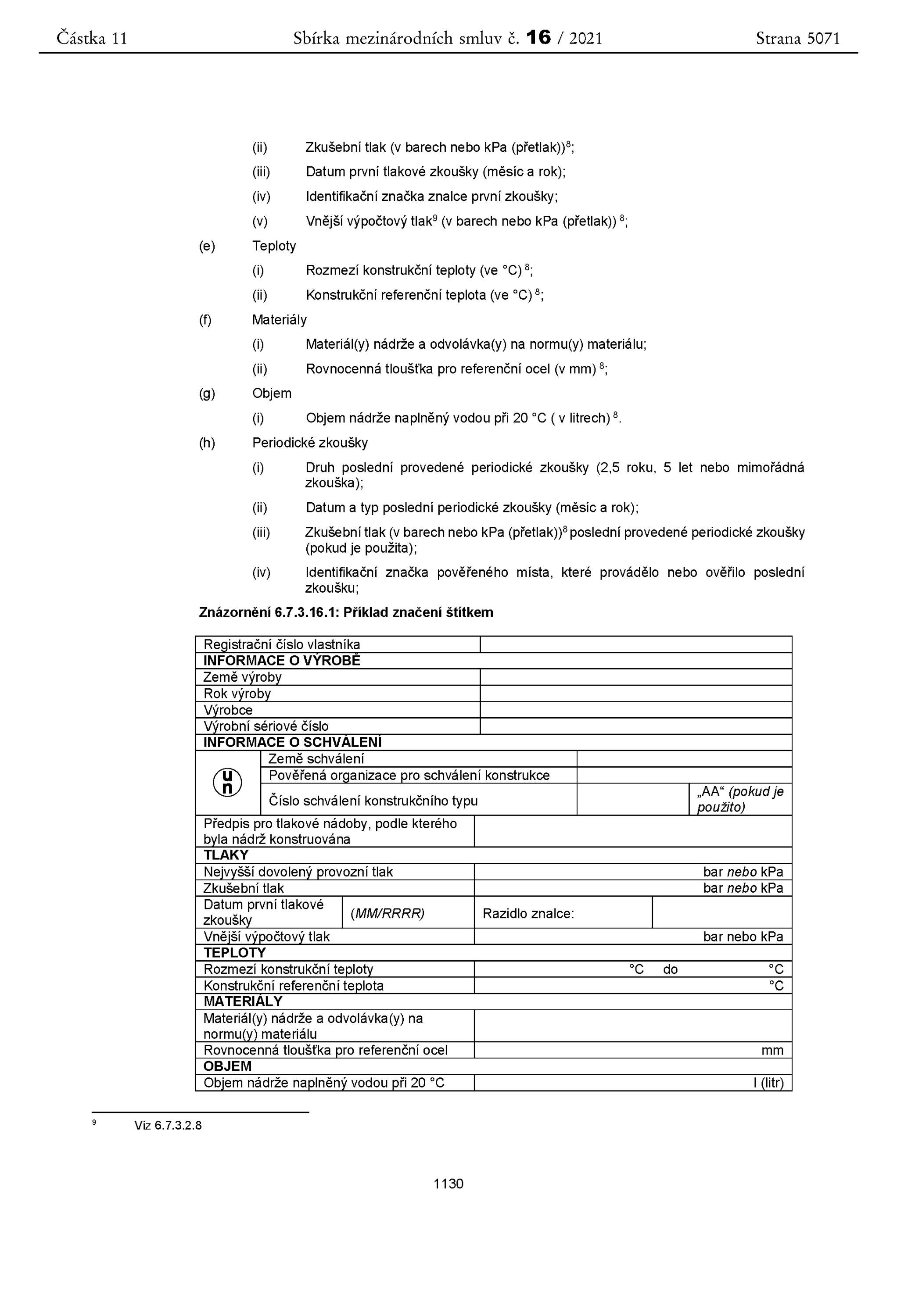

   Znázornění 6.7.3.16.1: Příklad značení štítkem



1. 6.7.3.16.2 Následující údaje musí být trvanlivě vyznačeny buď na přemístitelné cisterně samé, nebo na kovovém
   štítku pevně umístěném na přemístitelné cisterně:

   Jméno provozovatele

   Název nezchlazeného zkapalněného plynu dovoleného k přepravě

   Nejvyšší dovolená užitečná hmotnost pro každý dovolený nezchlazený zkapalněný plyn ________ kg

   Nejvyšší dovolená celková hmotnost (MPGM) ______ kg

   Vlastní hmotnost ______ kg

   Pokyn pro přemístitelné nádoby podle odst. 4.2.5.2.6

2. POZNÁMKA: Pro identifikaci přepravovaných nezchlazených zkapalněných plynů, viz též část 5.

1. 6.7.3.16.3 Jestliže přemístitelná cisterna je konstruována a schválena pro manipulaci na otevřeném moři, musí být na identifikačním štítku uvedena slova "OFFSHORE PORTABLE TANK".

1. 6.7.4.1 Definice

   Pro účely tohoto oddílu se následujícími pojmy rozumí:

   Alternativní ujednání znamená schválení příslušným orgánem pro přemístitelnou cisternu nebo MEGC, které byly konstruovány, vyrobeny nebo zkoušeny podle technických požadavků nebo zkušebních metod jiných, než uvedených v této kapitole;

   Cisterna znamená konstrukci, kterou normálně tvoří buď:

   (a) Plášť a jedna nebo více nádrží, kde je z prostoru mezi nádrží a pláštěm vyčerpán vzduch (vakuová izolace), a může být současně doplněn tepelně izolačním systémem; nebo

   (b) Plášť a vnitřní nádrž s mezivrstvou tepelně izolačního materiálu (např. tuhé pěny);

   Konstrukční výstroj znamená výztužné, upevňovací, ochranné a stabilizační prvky vně nádrže;

   Nádrž znamená část přemístitelné cisterny, která obsahuje hluboce zchlazené zkapalněné plyny určené pro přepravu, včetně otvorů a jejich uzávěrů, ale nezahrnuje provozní výstroj a konstrukční výstroj;

   Nejvyšší dovolená celková hmotnost (MPGM) znamená součet vlastní hmotnosti přemístitelné cisterny a nejvyšší dovolené užitečné hmotnosti;

   Nejvyšší dovolený provozní tlak (MAWP) znamená nejvyšší dovolený efektivní přetlak ve vrcholu nádrže naplněné přemístitelné cisterny v její provozní poloze včetně nejvyššího efektivního tlaku během plnění a vyprazdňování;

   Nejnižší konstrukční teplota znamená teplotu, která je používána pro konstrukci a výrobu nádrže nepřekračující nejnižší (studenou) teplotu (provozní teplotu) obsahu během normálních podmínek plnění, vyprazdňování a přepravy;

   Plášť znamená vnější izolační opláštění, které může být součástí izolačního systému;

   Provozní výstroj znamená měřicí přístroje a plnicí, vyprazdňovací, větrací, pojistná, komprimující, chladicí a tepelně izolační zařízení;

   Přemístitelná cisterna znamená tepelně izolovanou multimodální cisternu s vnitřním objemem větším než 450 litrů vybavenou provozní a konstrukční výstrojí nezbytnou pro přepravu hluboce zchlazených zkapalněných plynů. Přemístitelnou cisternu musí být možno plnit a vyprazdňovat bez sejmutí konstrukční výstroje. Musí mít stabilizační členy vně nádrže a musí ji být možno zvedat v naplněném stavu. Musí být především konstruována pro zdvih na silniční vozidlo, vůz, nebo námořní nebo vnitrozemská vodní plavidla a musí být vybavena zarážkami, úchyty nebo příslušenstvím umožňujícím mechanickou manipulaci. Silniční cisternová vozidla, cisternové vozy, nekovové cisterny a IBC, lahve na plyn a velké nádoby nespadají do definice přemístitelné cisterny;

   Referenční ocel znamená ocel s mezí pevnosti v tahu 370 N/mm² a prodloužením při přetržení 27 %;

   Zádržná doba znamená dobu, která uplyne od začátku plnění až do zvýšení tlaku vlivem zahřívání na nejnižší nastavený tlak zařízení omezujícího tlak;

   Zkouška těsnosti znamená zkoušku nádrže a její provozní výstroje používající plyn do vnitřního tlaku nejméně 90 % MAWP;

   Zkušební tlak znamená nejvyšší přetlak ve vrcholu nádrže během tlakové zkoušky.

1. 6.7.4.2 Všeobecné konstrukční a výrobní požadavky
   1. 6.7.4.2.1 Nádrže musí být zkonstruovány a vyrobeny podle požadavků předpisů pro tlakové nádoby uznávaných příslušným orgánem. Nádrže a pláště musí být vyrobeny z kovových materiálů vhodných pro tváření. Pláště musí být vyrobeny z oceli. Nekovové materiály mohou být použity pro připojení a podpory mezi nádrží a pláštěm, pokud jsou vlastnosti těchto materiálů při nejmenší konstrukční teplotě prokázány jako dostačující. Materiály musí v zásadě odpovídat národním nebo mezinárodním materiálovým normám. Pro svařované nádrže a pláště musí být použity pouze materiály, jejichž svařitelnost byla plně prokázána. Svary musí být odborně provedeny a musí zaručovat úplnou bezpečnost. Pokud je to nezbytné z hlediska výrobního postupu nebo materiálů, musí být nádrže vhodně tepelně zpracovány pro zajištění přiměřené tuhosti ve svaru a v tepelně namáhaných zónách. Při volbě materiálu musí být vzato v úvahu rozmezí konstrukční teploty s přihlédnutím k nebezpečí křehkého lomu, vodíkové křehkosti namáhání korozívními trhlinami a odolnosti proti nárazu. Pokud je použita jemnozrnná ocel, zaručená hodnota meze průtažnosti nesmí být vyšší než 460 N/mm2 a zaručená hodnota horní meze pevnosti v tahu nesmí být vyšší než 725 N/mm2 podle specifikace materiálu. Materiály přemístitelné cisterny musí být vhodné pro klimatické podmínky, v nichž mohou být přepravovány.
   2. 6.7.4.2.2 Jakákoli část přemístitelné cisterny, včetně spojovacích prvků, těsnění a potrubí, které mohou normálně přijít do styku s přepravovaným zchlazeným zkapalněným plynem, musí být snášenlivá s tímto zchlazeným zkapalněným plynem.
   3. 6.7.4.2.3 Musí se zabránit dotyku mezi různými kovy, který by mohl mít za následek poškození galvanickým účinkem.
   4. 6.7.4.2.4 Systém tepelné izolace musí tvořit úplné opláštění nádrže účinnými izolačními materiály. Vnější izolace musí být chráněna pláštěm tak, aby se zabránilo pronikání vlhkosti a jinému poškození za normálních přepravních podmínek.
   5. 6.7.4.2.5 Pokud je plášť uzavřen tak, že je plynotěsný, zařízení musí být provedeno tak, aby zabránilo jakémukoli nebezpečnému tlaku vyvíjenému v izolačním prostoru.
   6. 6.7.4.2.6 Přemístitelné cisterny určené pro přepravu hluboce zchlazených zkapalněných plynů majících bod varu nižší než minus (–) 182 °C nesmí při atmosférickém tlaku obsahovat materiály, které mohou nebezpečně reagovat s kyslíkem nebo kyslíkem obsaženým ve vzduchu, pokud jsou umístěny v částech tepelné izolace, kde je nebezpečí styku s kyslíkem nebo s kyslíkem obsaženým v kapalině.
   7. 6.7.4.2.7 Izolační materiály se nesmí v provozu poškozovat zvlněním.
   8. 6.7.4.2.8 Referenční zádržná doba musí být stanovena pro každý hluboce zchlazený zkapalněný plyn určený k přepravě v přemístitelné cisterně.
      1. 6.7.4.2.8.1 Referenční zádržná doba musí být stanovena metodou uznávanou příslušným orgánem na základě následujícího:

         (a) Účinnosti izolačního systému stanovené podle odstavce 6.7.4.2.8.2;

         (b) Nejnižšího nastaveného tlaku zařízení omezujícího tlak;

         (c) Prvních plnících podmínek;

         (d) Očekávané teploty okolí 30 °C;

         (e) Fyzikálních vlastností jednotlivého hluboce zchlazeného zkapalněného plynu určeného k přepravě.

      1. 6.7.4.2.8.2 Účinnost izolačního systému (tepelný příkon ve wattech) musí být stanoven při zkoušce typu přemístitelné cisterny podle postupu uznávaného příslušným orgánem. Tuto zkoušku tvoří buď:

         (a) Zkouška při konstantním tlaku (např. při atmosférickém tlaku), pokud ztráta hluboce zchlazeného zkapalněného plynu je měřena po celou dobu; nebo

         (b) Zkouška uzavřeného systému, pokud vzrůst tlaku v nádrži je měřen po celou dobu.

         Pokud je prováděna zkouška při konstantním tlaku, musí se brát v úvahu změny atmosférického tlaku. Pokud se provádějí zkoušky, korekce musí být provedeny pro jakékoli změny okolní teploty od očekávané referenční teploty hodnoty 30 °C.

      2. POZNÁMKA: Pro stanovení skutečné teploty naplnění před každou cestou, viz pododdíl 4.2.3.7.
   1. 6.7.4.2.9 Plášť vakuově izolované dvojité stěny cisterny musí mít buď vnější výpočtový tlak nejméně 100 kPa (1 bar) (přetlak) vypočtený podle uznávaného technického předpisu nebo vypočtený kritický tlak nejméně 200 kPa (2 bary) (přetlak). Vnitřní a vnější vyztužení mohou být zahrnuta při výpočtu schopnosti pláště odolávat vnějšímu tlaku.
   2. 6.7.4.2.10 Přemístitelné cisterny musí být konstruovány a vyráběny se základnou zajišťující bezpečnost během přepravy a s vhodnými zvedacími a spouštěcími zařízeními.
   3. 6.7.4.2.11 Přemístitelné cisterny musí být konstruovány tak, aby odolaly beze ztráty obsahu nejméně vnitřnímu tlaku vyvolanému obsahem a statickým, dynamickým a tepelným namáháním během normálních podmínek manipulace a přepravy. Konstrukce musí prokázat, že účinky únavy způsobené opakovaným působením těchto namáháním během očekávané životnosti přemístitelné cisterny byly zohledněny.
   4. 6.7.4.2.12 Přemístitelné cisterny a jejich upevnění musí při nejvyšším dovoleném zatížení být schopny absorbovat následující jednotlivé statické síly:

      (a) Ve směru jízdy: dvojnásobek MPGM násobená zemským zrychlením (g)¹⁰;

      (b) Vodorovně kolmo na směr jízdy: MPGM (pokud směr jízdy není jasně určen, síly musí být rovnocenné dvojnásobku MPGM) násobené zemským zrychlením (g) ¹⁰ ;

      (c) Svisle vzhůru: MPGM násobená zrychlením (g) ¹⁰ ; a

      (d) Svisle dolů: dvojnásobek MPGM (celkové zatížení včetně účinku gravitace) násobené zemským zrychlením (g) ¹⁰ .

   1. 6.7.4.2.13 U každé ze sil v odstavci 6.7.4.2.12 musí být zachován koeficient bezpečnosti takto:

      (a) Pro kovy mající výrazně definovanou mez průtažnosti koeficient 1,5 ve vztahu k mezi průtažnosti; nebo

      (b) Pro kovy nemající výrazně definovanou mez průtažnosti koeficient 1,5 ve vztahu k zaručeným 0,2 % prokázané průtažnosti, a pro austenitické oceli 1 % prokázané průtažnosti.

   1. 6.7.4.2.14 Hodnoty meze pevnosti nebo prokázané pevnosti musí být hodnoty podle národních a mezinárodních materiálových norem. Pokud jsou používány austenitické oceli, stanovené nejnižší hodnoty meze pevnosti nebo prokázané pevnosti podle materiálových norem mohou být zvýšeny o 15 %, pokud jsou tyto vyšší hodnoty ověřeny v kontrolních osvědčeních materiálu. Pokud neexistuje žádná materiálová norma pro daný materiál, hodnota meze pevnosti nebo prokázané pevnosti musí být schválena příslušným orgánem.
   2. 6.7.4.2.15 Přemístitelné cisterny určené pro přepravu hořlavých hluboce zchlazených zkapalněných plynů musí být možno elektricky uzemnit.

1. 6.7.4.3 Konstrukční kritéria
   1. 6.7.4.3.1 Nádrže musí být kruhového průřezu.
   2. 6.7.4.3.2 Nádrže musí být zkonstruovány a vyrobeny tak, aby odolaly zkušebnímu tlaku nejméně 1,3 násobku MAWP. Pro nádrže s vakuovou izolací nesmí být zkušební tlak menší než 1,3 násobek součtu MAWP a 100 kPa (1 bar). V žádném případě nesmí být zkušební tlak menší než 300 kPa (3 bary) přetlaku. Pozornost musí být věnována požadavkům na nejmenší tloušťku stěny podle odstavce 6.7.4.4.2 až 6.7.4.4.7.
   3. 6.7.4.3.3 Pro kovy vykazující výrazně definovanou mez průtažnosti nebo charakterizované zaručenou prokázanou průtažností (0,2 % prokázané průtažnosti obecně nebo 1 % prokázané průtažnosti pro austenitické oceli) nesmí primární povrchové napětí a v nádrži překročit 0,75 Re nebo 0,50 Rm, podle toho která z hodnot je nižší, při zkušebním tlaku, kde:

      Re = výrazná mez průtažnosti v N/mm² nebo 0,2 % prokázané průtažnosti nebo pro austenitické ocele 1 % prokázané průtažnosti;

      Rm = zaručená minimální pevnost v tahu v N/mm².

      1. 6.7.4.3.3.1 Použité hodnoty Re a Rm musí být stanoveny jako nejmenší hodnoty podle národních a mezinárodních materiálových norem. Pokud je použita austenitická ocel, stanovené nejnižší hodnoty pro Re a Rm mohou být podle materiálových norem zvýšeny až o 15 %, jestliže jsou vyšší hodnoty ověřeny v kontrolním osvědčení materiálu. Neexistují-li žádné materiálové normy pro daný kov, použité hodnoty Re a Rm musí být schváleny příslušným orgánem nebo jím pověřenou organizací.
      2. 6.7.4.3.3.2 Oceli, které mají poměr Re/Rm větší než 0,85, nejsou dovoleny pro výrobu svařovaných nádrží. Hodnoty Re a Rm použité pro stanovení tohoto poměru musí být hodnoty uvedené v kontrolním osvědčení materiálu.
      3. 6.7.4.3.3.3 Oceli použité pro výrobu nádrží musí mít prodloužení při přetržení v % nejméně 10 000/Rm s absolutním minimem 16 % pro jemnozrnné oceli, a 20 % pro ostatní oceli. Hliník a hliníkové slitiny používané v konstrukci nádrží musí mít prodloužení při přetržení v % nejméně 10 000/6Rm s absolutním minimem 12 %.
      4. 6.7.4.3.3.4 Pro účely stanovení skutečných hodnot materiálů je třeba připomenout, že pro plášťový materiál musí být osa vzorku kovu pro zkoušku pevnosti v pravém úhlu (kolmá) ke směru stáčení. Trvalé prodloužení při přetržení musí být měřeno na zkušebních vzorcích v pravoúhlých příčných řezech v souladu s ISO 6892:1998 používající 50 mm měrné délky.

1. 6.7.4.4 Minimální tloušťka stěny nádrže
   1. 6.7.4.4.1 Minimální tloušťka stěny musí být větší než tloušťka stanovená následovně:

      (a) Minimální tloušťka stěny stanovená podle požadavků v odstavcích 6.7.4.4.2 až 6.7.4.4.7; nebo

      (b) Minimální tloušťka stěny stanovená podle příslušných předpisů pro tlakové nádoby včetně požadavků v pododdíle 6.7.4.3.

   1. 6.7.4.4.2 Nádrže o průměru nejvýše 1,80 m nesmějí mít tloušťku stěny menší než 5 mm v referenční oceli nebo rovnocennou tloušťku v použitém kovu. Nádrže o průměru větším než 1,80 m nesmějí mít tloušťku stěny menší než 6 mm v referenční oceli nebo rovnocennou tloušťku v použitém kovu.
   2. 6.7.4.4.3 Nádrže vakuově izolovaných cisteren o průměru nejvýše 1,80 m nesmějí mít tloušťku stěny menší než 3 mm v referenční oceli nebo rovnocennou tloušťku v použitém kovu. Takové nádrže o průměru větším než 1,80 m nesmějí mít tloušťku stěny menší než 4 mm v referenční oceli nebo rovnocennou tloušťku v použitém kovu.
   3. 6.7.4.4.4 Pro vakuově izolované cisterny musí celková tloušťka pláště a nádrže odpovídat nejmenší tloušťce předepsané v odstavci 6.7.4.4.2, tloušťka stěny nádrže samé nesmí být menší než nejmenší tloušťka předepsaná v odstavci 6.7.4.4.3.
   4. 6.7.4.4.5 Nádrže nesmějí mít tloušťku stěny menší než 3 mm bez ohledu na materiál konstrukce.
   5. 6.7.4.4.6 Rovnocenná tloušťka kovu jiná než předepsaná pro referenční ocel v odstavci 6.7.4.4.2 a 6.7.4.4.3 musí být stanovena podle tohoto vzorce:
      1. kde:

         e = požadovaná rovnocenná tloušťka (v mm) použitého kovu;

         e₀ = minimální tloušťka (v mm) referenční oceli uvedená v odstavci 6.7.4.4.2 a 6.7.4.4.3;

         Rm₁ = minimální zaručená pevnost v tahu (v N/mm²) použitého kovu (viz odstavec 6.7.4.4.3);

         A₁ = zaručené minimální prodloužení při přetržení (v %) použitého kovu podle národních nebo mezinárodních norem.

   1. 6.7.4.4.7 V žádném případě nesmí být tloušťka stěny nádrže menší, než je předepsána v odstavci 6.7.4.4.1 až 6.7.4.4.5. Všechny části nádrže musí mít minimální tloušťku stanovenou podle odstavce 6.7.4.4.1 až 6.7.4.4.6. Tato tloušťka musí být výlučně bez přídavku na korozi.
   2. 6.7.4.4.8 Nesmí být žádná náhlá změna tloušťky v místě spojení konců (den) s cylindrickou částí nádrže.

1. 6.7.4.5 Provozní výstroj
   1. 6.7.4.5.1 Provozní výstroj musí být uspořádána tak, aby byla chráněna proti nebezpečí utržení nebo poškození během přepravy a manipulace. Pokud spoj mezi rámem a cisternou nebo pláštěm a nádrží dovoluje relativní pohyb, výstroj musí být upevněna tak, aby dovolovala takový pohyb bez nebezpečí poškození provozních částí. Vnější spojovací vyprazdňovací prvky (potrubí, uzavírací ventily), uzavírací ventil a jeho sedlo musí být chráněny proti nebezpečí utržení působením vnějších sil (např. použitím pružných částí). Plnící a vyprazdňovací zařízení (včetně přírub nebo šroubových uzávěrů) a jakékoliv ochranné kryty musí umožňovat zajištění proti nežádoucímu otevření.
