Pro obaly z polyetylénu podle odstavce 6.1.5.2.6 a pro IBC vyrobené z polyetylénu podle odstavce 6.5.6.3.5 může být chemická snášenlivost s plnicí látkou prokázána přiřazením ke standardním kapalinám podle postupů stanovených v odstavcích 4.1.1.21.3 až 4.1.1.21.5 a použitím seznamu v tabulce 4.1.1.21.6, za předpokladu, že konstrukční typ vyhověl zkouškám s těmito standardními kapalinami podle oddílu 6.1.5 nebo 6.5.6 s přihlédnutím k oddílu 6.1.6 a splnil podmínky uvedené v odstavci 4.1.1.21.2. Pokud přiřazení podle tohoto pododdílu není možné, musí být chemická snášenlivost ověřena zkouškami konstrukčního typu podle odstavce 6.1.5.2.5 nebo laboratorními zkouškami podle odstavce 6.1.5.2.7 pro obaly, popřípadě podle odstavce 6.5.4.3.6 nebo 6.5.6.3.6 pro IBC.
- 4.1.1.21.2 Podmínky
Relativní hustoty plnicích látek nesmějí překročit relativní hustoty použité ke stanovení výšky pro zkoušku volným pádem provedenou s úspěchem podle odstavce 6.1.5.3.5 nebo 6.5.6.9.4 a hmotnosti pro zkoušku stohováním provedenou s úspěchem podle pododdílu 6.1.5.6 nebo, kde je to nutné, podle pododdílu 6.5.6.6 s přiřazenou standardní kapalinou (kapalinami). Tenze par plnicích látek při 50 °C nebo 55 °C nesmějí překročit tenze par použité ke stanovení tlaku pro zkoušku vnitřním tlakem provedenou s úspěchem podle odstavce 6.1.5.5.4 nebo 6.5.6.8.4.2 s přiřazenou standardní kapalinou (kapalinami). V případě, že jsou plnicí látky přiřazeny ke kombinaci standardních kapalin, nesmějí odpovídající hodnoty plnicích látek překročit nejnižší hodnoty přiřazených standardních kapalin odvozené od použitých výšek pádu, stohovacích hmotností a vnitřních zkušebních tlaků.
Příklad: UN 1736 Benzylchlorid je přiřazen ke kombinaci standardních kapalin „Směs uhlovodíků a smáčecí roztok“. Benzylchlorid má při 50 °C tenzi par 0,34 kPa a hustotu přibližně 1,2. Zkoušky konstrukčního typu sudů nebo kanystrů z plastu jsou často prováděny na nejnižší požadované zkušební úrovni. V praxi to znamená, že zkoušky stohováním těchto druhů obalů se provádějí se zátěžemi, které odpovídají hustotě 1 pro směs uhlovodíků a hustotě 1,2 pro smáčecí roztok (viz definici standardních kapalin v oddíle 6.1.6). V důsledku toho se v takovém případě chemická snášenlivost takovým způsobem odzkoušeného konstrukčního typu pro benzylchlorid považuje za neověřenou, neboť zkušební úroveň dotyčného konstrukčního typu se standardní kapalinou směs uhlovodíků není pro přiřazení benzoylchloridu dostatečně vysoká. (Vzhledem ke skutečnosti, že je ve většině případů použitý vnitřní hydraulický zkušební tlak nejméně 100 kPa, je tenze par benzylchloridu takovou zkušební úrovní podle pododdílu 4.1.1.10 dostatečným způsobem pokryta.)
Všechny složky plnicí látky, která může být roztokem, směsí nebo přípravkem, jako jsou zvlhčovadla v čisticích nebo desinfekčních prostředcích, bez ohledu na to, zda jsou, nebo nejsou nebezpečné, musí být zahrnuty do přiřazovacího postupu.
- 4.1.1.21.3 Přiřazovací postup
Při přiřazování plnicích látek k látkám nebo skupinám látek uvedeným v tabulce v odstavci 4.1.1.21.6 je nutno dodržet následující kroky (viz též postupový diagram v obr. 4.1.1.21.1):
(a) Zařadit plnicí látku podle postupů a kritérií části 2 (určení UN čísla a obalové skupiny);
(b) Najít UN číslo ve sloupci 1 tabulky v odstavci 4.1.1.21.6, pokud je tam uvedeno;
(c) Vybrat řádek, který odpovídá z hlediska údajů obalové skupiny, koncentrace, bodu vzplanutí, přítomnosti složek, které nejsou nebezpečné atd. pomocí informací uvedených ve sloupcích 2a, 2b a 4, pokud pro toto UN číslo existuje více než jedna položka;
Pokud to není možné, musí být chemická snášenlivost ověřena podle odstavce 6.1.5.2.5 nebo 6.1.5.2.7 pro obaly, popřípadě podle odstavce 6.5.6.3.3 nebo 6.5.6.3.6 pro IBC (avšak k vodným roztokům viz odstavec 4.1.1.21.4).
(d) Jestliže UN číslo a obalová skupina plnicí látky určené podle písmene (a) nejsou v přiřazovacím seznamu uvedeny, musí být chemická snášenlivost u obalů prokázána podle odstavce 6.1.5.2.5 nebo 6.1.5.2.7 a u IBC podle odstavce 6.5.6.3.3 nebo 6.5.6.3.6;
(e) Pokud jsou ve sloupci 5 zvoleného řádku uvedena slova „Pravidlo pro hromadné položky“, postupujte podle těchto pravidel popsaných v odstavci 4.1.1.21.5;
(f) Chemická snášenlivost plnicí látky se považuje za ověřenou, pokud jsou dodržena ustanovení uvedená v odstavcích 4.1.1.21.1 a 4.1.1.21.2, látce jmenovitě uvedené ve sloupci (5) je přiřazena standardní kapalina nebo kombinace standardních kapalin a konstrukční typ je schválen pro tuto standardní kapalinu.

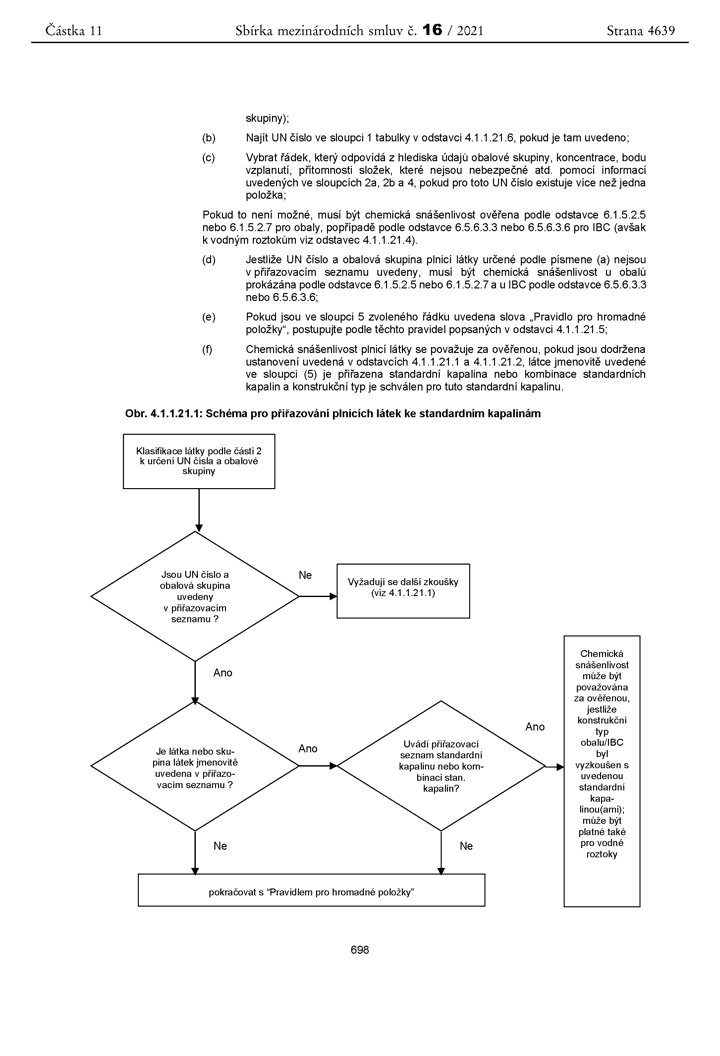

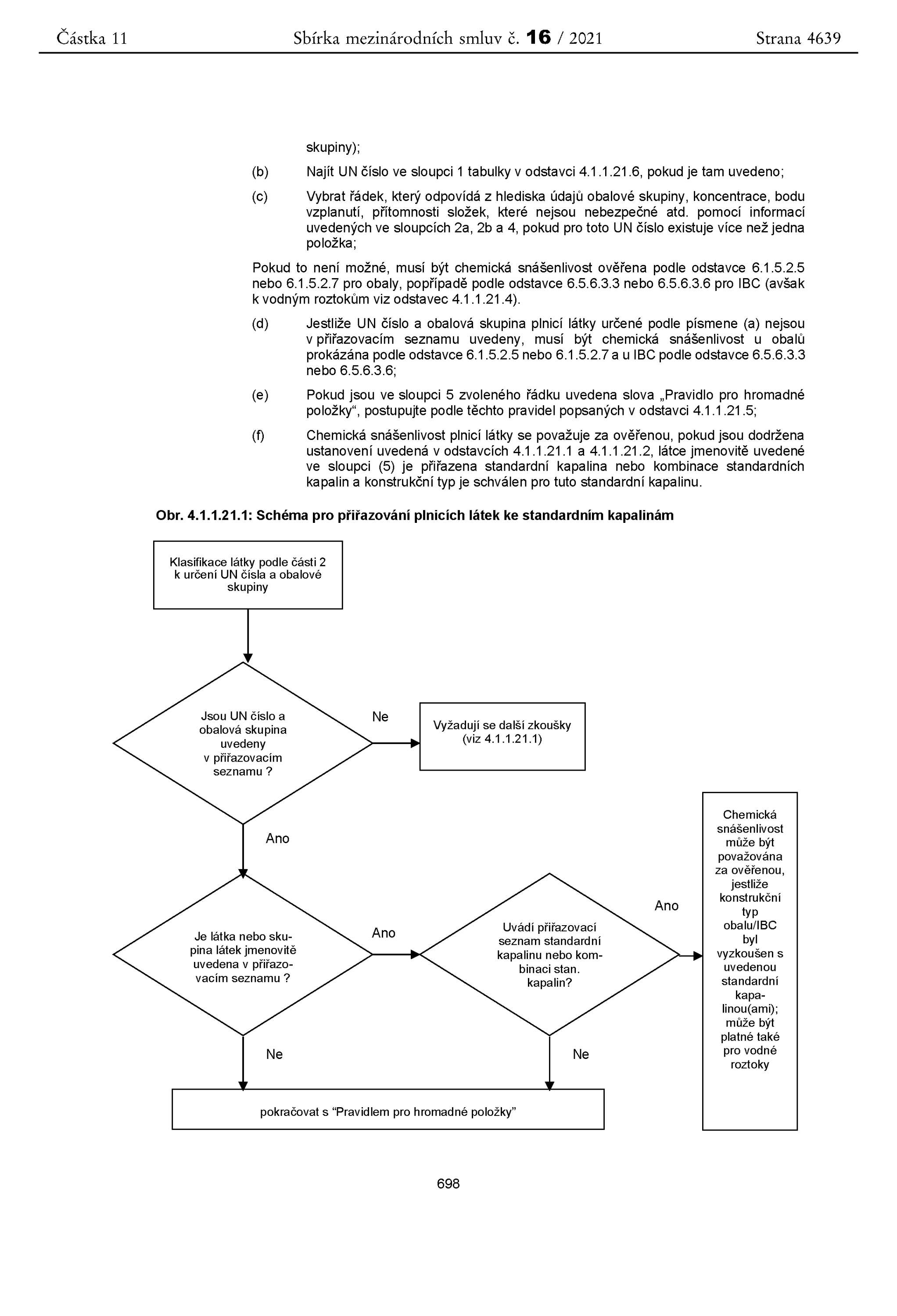

Obr. 4.1.1.21.1: Schéma pro přiřazování plnicích látek ke standardním kapalinám
- 4.1.1.21.4 Vodné roztoky
Vodné roztoky látek nebo skupin látek přiřazených k jedné nebo více specifickým standardním kapalinám podle odstavce 4.1.1.21.3 mohou být rovněž přiřazeny k těmto standardním kapalinám, pokud jsou splněny tyto podmínky:
(a) vodný roztok může být přiřazen podle kritérií v pododdílu 2.1.3.3 k témuž UN číslu jako látka uvedená v přiřazovacím seznamu; a
(b) vodný roztok není zvlášť jmenovitě uveden na jiném místě v přiřazovacím seznamu v odstavci 4.1.1.21.6; a
(c) mezi nebezpečnou látkou a rozpouštěcí vodou neprobíhá žádná chemická reakce.
Příklad: Vodné roztoky UN 1120 terc-butanolu:
- – Samotný čistý terc-butanol je v přiřazovacím seznamu přiřazen ke standardní kapalině „kyselina octová“.
- – Vodné roztoky terc-butanolu mohou být zařazeny pod položku UN 1120 BUTANOLY podle pododdílu 2.1.3.3, neboť vlastnosti vodných roztoků terc-butanolu se neliší od vlastností nebezpečných látek, pokud jde o třídu, fyzikální stav nebo obalovou skupinu. Navíc z údajů pod položkou UN 1120 BUTANOLY zvlášť nevyplývá, že platí jen pro čisté nebo technicky čisté látky; kromě toho nejsou vodné roztoky této látky zvlášť uvedeny v tabulce A kapitole 3.2.
- – UN 1120 BUTANOLY nereagují za normálních podmínek přepravy s vodou.
V důsledku toho může být vodný roztok terc-butanolu přiřazen ke standardní kapalině „kyselina octová.
- 4.1.1.21.5 Pravidlo pro hromadné položky
Pro přiřazení plnicích látek, u nichž jsou ve sloupci (5) uvedena slova „Pravidlo pro hromadné položky“, musí být učiněny následující kroky a dodrženy následující podmínky (viz též schéma v obr. 4.1.1.21.2):
(a) Provést přiřazovací postup pro každou jednotlivou nebezpečnou složku roztoku, směsi nebo přípravku podle odstavce 4.1.1.21.3 s přihlédnutím k podmínkám odstavce 4.1.1.21.2. V případě druhových položek mohou být zanedbány ty složky, o nichž je známo, že nemají škodlivý vliv na polyetylén s vysokou molekulární hustotou (např. tuhé pigmenty v UN 1263 BARVA nebo LÁTKA POMOCNÁ K VÝROBĚ BAREV).
(b) Roztok, směs nebo přípravek nemůže být přiřazen ke standardní kapalině, jestliže:
- i. UN číslo a obalová skupina jedné nebo více nebezpečných složek nejsou uvedeny v přiřazovacím seznamu; nebo
- ii. ve sloupci (5) přiřazovacího seznamu jsou pro jednu nebo více nebezpečných složek uvedena slova „Pravidlo pro hromadné položky“; nebo
- iii. (s výjimkou UN 2059 NITROCELULÓZA, HOŘLAVÝ ROZTOK) se klasifikační kód jedné nebo více nebezpečných složek liší od klasifikačního kódu roztoku, směsi nebo přípravku.
(c) Jestliže jsou všechny nebezpečné složky uvedeny v přiřazovacím seznamu a jejich klasifikační kódy jsou v souladu s klasifikačním kódem roztoku, směsi nebo přípravku samého a všechny nebezpečné složky jsou přiřazeny k téže standardní kapalině nebo kombinaci standardních kapalin ve sloupci (5), může být chemická snášenlivost roztoku, směsi nebo přípravku považována za ověřenou s ohledem na odstavce 4.1.1.21.1 a 4.1.1.21.2.
(d) Jestliže jsou všechny nebezpečné složky uvedeny v přiřazovacím seznamu a jejich klasifikační kódy jsou v souladu s klasifikačním kódem roztoku, směsi nebo přípravku samého, ale ve sloupci (5) jsou uvedeny odlišné standardní kapaliny, může být chemická snášenlivost považována za ověřenou s ohledem na odstavce 4.1.1.21.1 a 4.1.1.21.2 jen pro následující kombinace standardních kapalin:
- i. voda/kyselina dusičná (55 %); s výjimkou anorganických kyselin s klasifikačním kódem C1, které jsou přiřazeny ke standardní kapalině „voda“;
- ii. voda/smáčecí roztok;
- iii. voda/kyselina octová;
- iv. voda/směs uhlovodíků;
- v. voda/n-butylacetát – n-butylacetát nasycený smáčecím roztokem.
(e) V rámci tohoto pravidla se chemická snášenlivost nepovažuje za ověřenou pro jiné kombinace standardních kapalin něž ty, které jsou uvedeny pod písmenem (d), ani pro všechny případy uvedené pod písmenem (b). V takových případech musí být chemická snášenlivost ověřena jiným způsobem (viz 4.1.1.21.3 (d)).
Příklad 1: Směs UN 1940 KYSELINY THIOGLYKOLOVÉ (50 %) a UN 2531 KYSELINY METHAKRYLOVÉ, STABILIZOVANÉ (50 %); klasifikace směsi: UN 3265 LÁTKA ŽÍRAVÁ, KAPALNÁ, KYSELÁ, ORGANICKÁ, J.N.
- – Jak UN čísla složek, tak i UN číslo směsi jsou uvedena v přiřazovacím seznamu;
- – Jak složky, tak i směs mají stejný klasifikační kód: C3;
- – UN 1940 KYSELINA THIOGLYKOLOVÁ je přiřazena ke standardní kapalině „kyselina octová“ a UN 2531 KYSELINA METHAKRYLOVÁ, STABILIZOVANÁ je přiřazena ke standardní kapalině „n-butylacetát/n-butylacetát nasycený smáčecím roztokem“. Podle písmena d) to není dovolená kombinace standardních kapalin. Chemická snášenlivost směsi musí být proto ověřena jiným způsobem.
Příklad 2: Směs UN 1793 ISOPROPYLFOSFÁT (50 %) a UN 1803 KYSELINA FENOLSULFO-NOVÁ, KAPALNÁ (50 %); klasifikace směsi: UN 3265 LÁTKA ŽÍRAVÁ, KAPALNÁ, KYSELÁ, ORGANICKÁ, J.N.
- – Jak UN čísla složek, tak i UN číslo směsi jsou uvedena v přiřazovacím seznamu;
- – Jak obě složky, tak i směs mají stejný klasifikační kód: C3;
- – UN 1793 ISOPROPYLFOSFÁT je přiřazen ke standardní kapalině „smáčecí roztok“ a UN 1803 KYSELINA FENOLSULFONOVÁ, KAPALNÁ je přiřazena ke standardní kapalině „voda“. Podle písmene d) je toto jedna z dovolených kombinací standardních kapalin. V důsledku toho může být chemická snášenlivost pro tuto směs považována za ověřenou, za podmínky, že konstrukční typ obalu byl schválen pro standardní kapaliny smáčecí roztok a vodu.

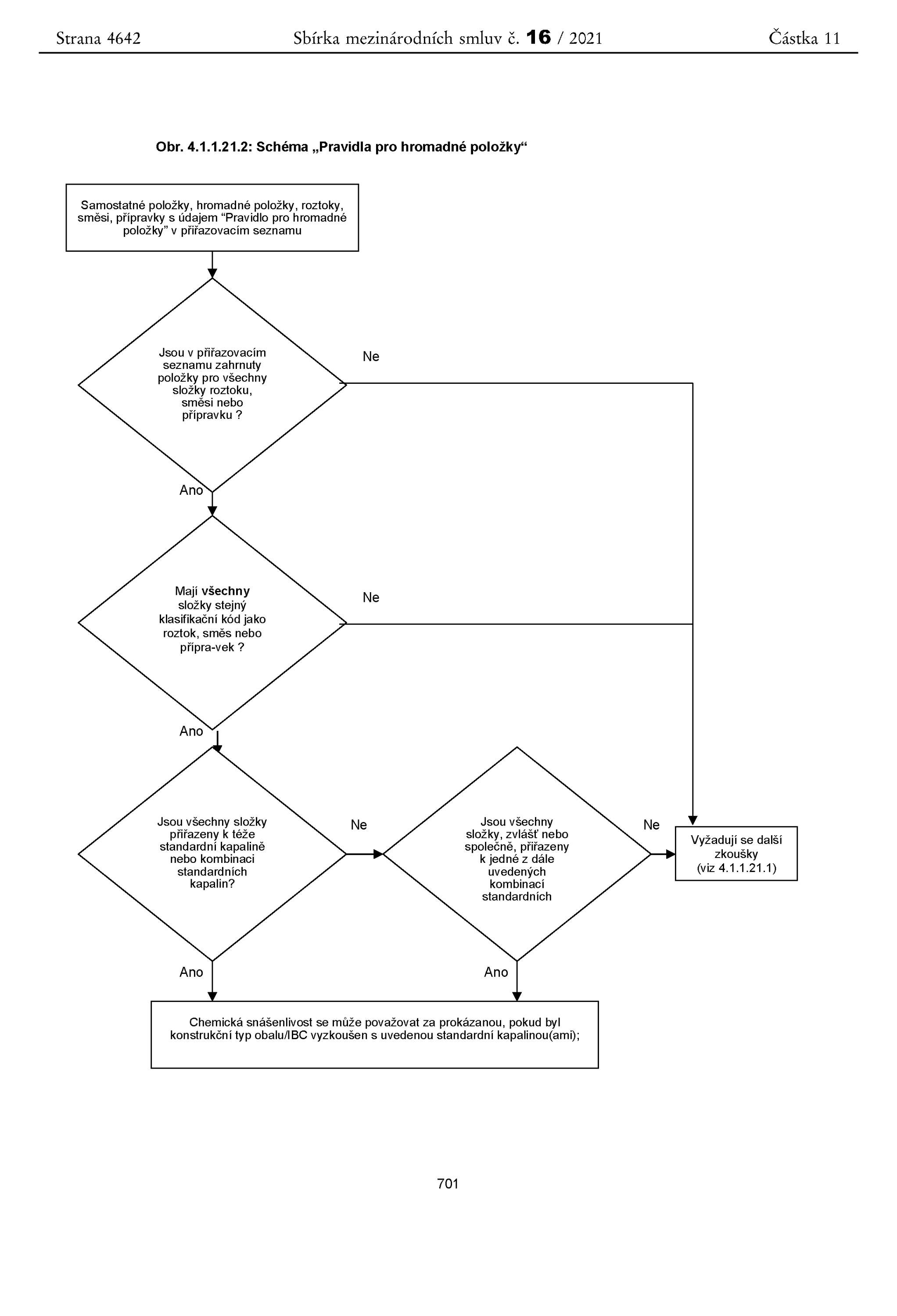

Obr. 4.1.1.21.2: Schéma „Pravidla pro hromadné položky“
Dovolené kombinace standardních kapalin:
- – voda/kyselina dusičná (55 %), kromě anorganických kyselin klasifikačního kódu C1, které jsou přiřazeny ke standardní kapalině vodě;
- – voda/smáčecí roztok;
- – voda/kyselina octová;
- – voda/směs uhlovodíků;
- – voda/n-butylacetát – n-butylacetát saturovaný smáčecím roztokem.
- 4.1.1.21.6 Přiřazovací seznam
V následující tabulce (přiřazovacím seznamu) jsou nebezpečné látky uvedeny v pořadí svých UN čísel. Zpravidla se každý řádek týká nebezpečné látky, samostatné položky nebo hromadné položky s určitým UN číslem. Avšak některé po sobě jdoucí řádky mohou být použity pro totéž UN číslo, jestliže látky náležející k témuž UN číslu mají rozdílná pojmenování (např. jednotlivé isomery skupiny látek), rozdílné chemické vlastnosti, rozdílné fyzikální vlastnosti nebo rozdílné přepravní podmínky. V těchto případech je samostatná položka nebo hromadná položka uvnitř určité obalové skupiny uvedena jako poslední z těchto po sobě jdoucích řádků.
Sloupce 1 až 4 tabulky v odstavci 4.1.1.21.6 jsou používány k identifikaci látky pro účely tohoto pododdílu, obdobně ke struktuře tabulky A v kapitole 3.2. Poslední sloupec udává standardní kapalinu, ke které může být látka přiřazena.
Vysvětlivky k jednotlivým sloupcům:
- Sloupec 1 UN číslo
Obsahuje UN číslo
- – nebezpečné látky, pokud má tato látka své specifické UN číslo; nebo
- – hromadné položky, k níž byly jmenovitě neuvedené nebezpečné látky přiřazeny podle kritérií části 2 („rozhodovacích stromů“).
- Sloupec 2a Oficiální pojmenování pro přepravu nebo technický název
Obsahuje pojmenování látky, popřípadě pojmenování samostatné položky, která může zahrnovat různé isomery, nebo pojmenování hromadné položky samé.
Uvedené pojmenování se může lišit od příslušného oficiálního pojmenování pro přepravu.
- Sloupec 2b Popis
Obsahuje popisný text k vysvětlení rozsahu platnosti položky v těch případech, kdy jsou klasifikace, přepravní podmínky nebo chemická snášenlivost látky proměnlivé.
- Sloupec 3a Třída
Obsahuje číslo třídy, pod jejíž název spadá nebezpečná látka. Toto číslo třídy se určí podle postupů a kritérií části 2.
- Sloupec 3b Klasifikační kód
Obsahuje klasifikační kód nebezpečné látky odpovídající postupům a kritériím části 2.
- Sloupec 4 Obalová skupina
Obsahuje číslo obalové skupiny (obalových skupin) (I, II nebo III) přiřazené k nebezpečné látce na základě postupů a kritérií části 2.
Některé látky nejsou přiřazeny k žádné obalové skupině.
- Sloupec 5 Standardní kapalina
Tento sloupec udává, jako konečnou informaci, buď jednu standardní kapalinu, nebo kombinaci standardních kapalin, k níž může být látka přiřazena, nebo odkaz na „Pravidlo pro hromadné položky“ v odstavci 4.1.1.21.5.
Tabulka 4.1.1.21.6: Přiřazovací seznam
Obr. 4.1.1.21.1: Schéma pro přiřazování plnicích látek ke standardním kapalinám Obr. 4.1.1.21.2: Schéma „Pravidla pro hromadné položky“ Tabulka 4.1.1.21.6: Přiřazovací seznam UN číslo Oficiální pojmenování pro přepravu nebo technický název Popis Třída Klasifikační kód Obalová skupina Standardní kapalina oddíl 3.1.2 oddíl 3.1.2 kapitola 2.2 kapitola 2.2 pododdíl 2.1.1.3 (1) (2a) (2b) (3a) (3b) (4) (5) 1090 ACETON 3 F1 II směs uhlovodíků
Poznámka: platí jen, pokud se prokáže, že úroveň propustnosti obalu vůči látce, která se má přepravovat, je přijatelná.1093 AKRYLONITRIL, STABILIZOVANÝ 3 FT1 I n-butylacetát/smáčecí roztok nasycený n-butylacetátem 1104 AMYLACETÁTY čisté isomery a směsi isomerů 3 F1 III n-butylacetát/smáčecí roztok nasycený n-butylacetátem 1105 PENTANOLY čisté isomery a směsi isomerů 3 F1 II/III n-butylacetát/smáčecí roztok nasycený n-butylacetátem 1106 AMYLAMIN čisté isomery a směsi isomerů 3 FC II/III směs uhlovodíků a smáčecí roztok 1109 AMYLFORMIÁTY čisté isomery a směsi isomerů 3 F1 III n-butylacetát/smáčecí roztok nasycený n-butylacetátem 1120 BUTANOLY čisté isomery a směsi isomerů 3 F1 II/III kyselina octová 1123 BUTYLACETÁTY čisté isomery a směsi isomerů 3 F1 II/III n-butylacetát/smáčecí roztok nasycený n-butylacetátem 1125 n-BUTYLAMIN 3 FC II směs uhlovodíků a smáčecí roztok 1128 n-BUTYLFORMIÁT 3 F1 II n-butylacetát/smáčecí roztok nasycený n-butylacetátem 1129 n-BUTYRALDEHYD 3 F1 II směs uhlovodíků 1133 LEPIDLA s hořlavou kapalnou látkou 3 F1 I/II/III Pravidlo pro hromadné položky 1139 OCHRANNÝ NÁTĚR, ROZTOK včetně povrchových úprav, nebo nátěrů používaných k průmyslovým, nebo jiným účelům, jako jsou základní nátěry karoserií vozidel, vnitřní nátěry sudů 3 F1 I/II/III Pravidlo pro hromadné položky 1145 CYKLOHEXAN 3 F1 II směs uhlovodíků 1146 CYKLOPENTAN 3 F1 II směs uhlovodíků 1153 ETHYLENGLYKOLDIET-HYLETHER 3 F1 III n-butylacetát/smáčecí roztok nasycený n-butylacetátem a směs uhlovodíků 1154 DIETHYLAMIN 3 FC II směs uhlovodíků a smáčecí roztok 1158 DIISOPROPYLAMIN 3 FC II směs uhlovodíků a smáčecí roztok 1160 DIMETHYLAMIN, VODNÝ ROZTOK 3 FC II směs uhlovodíků a smáčecí roztok 1165 DIOXAN 3 F1 II směs uhlovodíků 1169 EXTRAKTY, AROMATICKÉ, KAPALNÉ 3 F1 II/III Pravidlo pro hromadné položky 1170 ETHANOL, ROZTOK (ETHYLALKOHOL, ROZTOK) vodný roztok 3 F1 II/III kyselina octová 1171 ETHYLENGLYKOL –MONOETHYLETHER 3 F1 III n-butylacetát/smáčecí roztok nasycený n-butylacetátem a směs uhlovodíků 1172 ETHYLENGLYKOL –MONOETHYLETHER –ACETÁT 3 F1 III n-butylacetát/smáčecí roztok nasycený n-butylacetátem a směs uhlovodíků 1173 ETHYLACETÁT 3 F1 II n-butylacetát/smáčecí roztok nasycený n-butylacetátem 1177 2-ETHYLBUTYLACETÁT 3 F1 III n-butylacetát/smáčecí roztok nasycený n-butylacetátem 1178 2- ETHYLBUTYRALDEHYD 3 F1 II směs uhlovodíků 1180 ETHYLBUTYRÁT 3 F1 III n-butylacetát/smáčecí roztok nasycený n-butylacetátem 1188 ETHYLENGLYKOL- MONOMETHYLETHER 3 F1 III n-butylacetát/smáčecí roztok nasycený n-butylacetátem a směs uhlovodíků 1189 ETHYLENGLYKOL-MONOMETHYLETHER -ACETÁT 3 F1 III n-butylacetát/smáčecí roztok nasycený n-butylacetátem a směs uhlovodíků 1190 ETHYLFORMIÁT 3 F1 II n-butylacetát/smáčecí roztok nasycený n-butylacetátem 1191 OKTYLALDEHYDY čisté isomery a směsi isomerů 3 F1 III směs uhlovodíků 1192 ETHYLLAKTÁT 3 F1 III n-butylacetát/smáčecí roztok nasycený n-butylacetátem 1195 ETHYLPROPIONÁT 3 F1 II n-butylacetát/smáčecí roztok nasycený n-butylacetátem 1197 EXTRAKTY OCHUCOVACÍ, KAPALNÉ 3 F1 II/III Pravidlo pro hromadné položky 1198 FORMALDEHYD, ROZTOK, HOŘLAVÝ vodný roztok, bod vzplanutí mezi 23°C a 60°C 3 FC III kyselina octová 1202 NAFTA MOTOROVÁ nebo PALIVO PRO VZNĚTOVÉ MOTORY vyhovující normě EN 590:2013 + A1:2017, nebo s bodem vzplanutí nejvýše 100 °C 3 F1 III směs uhlovodíků 1202 OLEJ PLYNOVÝ bod vzplanutí nejvýše 100 °C 3 F1 III směs uhlovodíků 1202 OLEJ TOPNÝ, LEHKÝ zvlášť lehký 3 F1 III směs uhlovodíků 1202 OLEJ TOPNÝ, LEHKÝ vyhovující normě normě EN 590:2013 + A1:2017, nebo s bodem vzplanutí nejvýše 100 °C 3 F1 III směs uhlovodíků 1203 BENZIN nebo PALIVO PRO ZÁŽEHOVÉ MOTORY 3 F1 II směs uhlovodíků 1206 HEPTANY čisté isomery a směsi isomerů 3 F1 II směs uhlovodíků 1207 HEXALDEHYD n-Hexaldehyd 3 F1 III směs uhlovodíků 1208 HEXANY čisté isomery a směsi isomerů 3 F1 II směs uhlovodíků 1210 BARVA TISKAŘSKÁ, hořlavá nebo LÁTKY POMOCNÉ K VÝROBĚ TISKAŘSKÝCH BAREV hořlavina, obsahující ředidla a rozpouštědla tiskařských barev 3 F1 I/II/III Pravidlo pro hromadné položky 1212 ISOBUTANOL (ISOBUTYLALKOHOL) 3 F1 III kyselina octová 1213 ISOBUTYLACETÁT 3 F1 II n-butylacetát/smáčecí roztok nasycený n-butylacetátem 1214 ISOBUTYLAMIN 3 FC II směs uhlovodíků a smáčecí roztok 1216 ISOOKTENY 3 F1 II směs uhlovodíků 1219 ISOPROPANOL (ISOPROPYLALKOHOL) čisté isomery a směsi isomerů 3 F1 II kyselina octová 1220 ISOPROPYLACETÁT 3 F1 II n-butylacetát/smáčecí roztok nasycený n-butylacetátem 1221 ISOPROPYLAMIN 3 FC I směs uhlovodíků a smáčecí roztok 1223 PETROLEJ 3 F1 III směs uhlovodíků 1224 3,3-Dimethyl-2-butanon 3 F1 II směs uhlovodíků 1224 KETONY, KAPALNÉ, J.N. . 3 F1 II/III Pravidlo pro hromadné položky 1230 METHANOL 3 FT1 II kyselina octová 1231 METHYLACETÁT 3 F1 II n-butylacetát/smáčecí roztok nasycený n-butylacetátem - Sloupec 1 UN číslo
