Tento symbol nesmí být použit pro účely jiné nežli k osvědčení, že obal, FIBC, přemístitelná cisterna nebo MEGC splňuje příslušné požadavky kapitol 6.1, 6.2, 6.3, 6.5, 6.6, 6.7 nebo 6.11.

Tento symbol nesmí být použit pro tlakové nádoby, které splňují pouze požadavky 6.2.3 až 6.2.5 (viz 6.2.3.9).

(b) Technická norma (např. ISO 9809-1) použitá pro návrh, výrobu a zkoušení;

(c) Znak identifikující zemi schválení, uvedený rozlišovací značkou používanou pro motorová vozidla v mezinárodní silniční dopravě²;

(d) Identifikační značka nebo značka inspekční organizace, která je u příslušného orgánu v zemischvalující značení zaregistrována;

(e) Datum první prohlídky, rok (čtyři číslice) následované měsícem (2 číslice) oddělené lomítkem (např. „/“);

1. 6.2.2.7.3 Budou použita následná provozní označení:

   (f) Zkušební tlak v barech, kterému předchází písmena „PH“ a následují písmena „BAR“;

   (g) Hmotnost prázdné tlakové nádoby včetně všech trvale připojených integrálních částí (např.hrdlo, kroužek, patní kroužek atd.) v kilogramech následované písmeny „KG“. Tato hmotnost nesmí zahrnovat hmotnost ventilu, čepičky ventilu nebo ochrany ventilu, žádný povlak nebo v případě acetylenu porézní materiál. Hmotnost musí být vyjádřena třemi platnými číslicemi, poslední číslice se zaokrouhluje nahoru. Pro lahve s hmotností menší, než 1kg musí být hmotnost vyjádřena dvěma platnými číslicemi, poslední číslice se zaokrouhluje nahoru. V případě tlakových nádob pro UN číslo 1001 acetylen, rozpuštěný a UN číslo 3374 acetylen, bez rozpouštědla, bude po desetinné čárce nejméně jedno desetinné místo a dvě číslice pro tlakové nádoby menší než 1 kg;

   (h) Minimální zaručená tloušťka stěny v mm, následovaná písmeny „MM“. Toto značení se nevyžaduje pro tlakové nádoby s vnitřním objemem menším nebo rovným 1 litr nebo pro kompozitní lahve nebo pro uzavřené kryogenní nádoby;

   (i) V případě tlakových nádob pro stlačené plyny, UN číslo 1001 acetylen, rozpuštěný a UN číslo 3374 acetylen, bez rozpouštědla, pracovní tlak v barech, kterému předcházejí písmena „PW“. V případě uzavřených kryogenních nádob nejvyšší povolený provozní tlak předcházejí písmena „MAWP“;

   (j) V případě tlakových nádob na zkapalněné plyny a zchlazené zkapalněné plyny, hydraulickývnitřní objem, vyjádřený na tři platné číslice, poslední číslice se zaokrouhluje dolů, po kterém následuje písmeno „L“. Pokud hodnota minimálního nebo jmenovitého hydraulického vnitřního objemu je celé číslo, nemusí být číslice za desetinnou čárkou uvedeny;

   (k) V případě tlakových nádob pro UN číslo 1001, acetylen, rozpuštěný, celková hmotnost prázdné tlakové nádoby, připojení a příslušenství, které se během plnění neodnímají, jakýkoliv povlak, porézní materiál, rozpouštědlo a saturační plyn vyjádřené na tři platné číslice, (poslední číslice se zaokrouhluje dolů) následovaná písmeny „KG“. Nejméně jedno desetinné místo musí být za desetinnou čárkou. Pro tlakové nádoby menší než 1 kg, musí být hmotnost vyjádřena na dvě desetinná místa, poslední číslice se zaokrouhluje dolů;

   (l) V případě tlakových nádob pro UN číslo 3374 acetylen, bez rozpouštědla, celková hmotnostprázdné tlakové nádoby, připojení a příslušenství, které se během plnění neodnímají, jakýkoliv povlak a porézní materiál vyjádřené na tři platné číslice, poslední číslice zaokrouhlená směrem dolů následovaná písmeny „KG“. Hmotnost musí být vyjádřena nejméně na jedno desetinné místo. Pro tlakové nádoby, jejichž hmotnost je menší než 1 kg, musí být hmotnost vyjádřena na dvě desetinná místa, poslední číslice se zaokrouhluje směrem dolů;

1. 6.2.2.7.4 Budou použita následná výrobní značení:

   (m) Označení závitu lahve (např. 25E). Tato značka se nevyžaduje pro uzavřené kryogenní nádoby;

2. POZNÁMKA: Informace o značkách, které mohou být použity k identifikaci závitu lahví, jsou uvedeny v ISO/TR 11364, Lahve na plyny – Seznam národních a mezinárodních závitových ventilů/hrdel lahví na plyny a jejich identifikace a systém značení.

(n) Značka výrobce registrovaná příslušným orgánem. Pokud země výroby není stejná jako země schválení, musí značce výrobce předcházet značka identifikující zemi výroby, uvedená rozlišovací značkou používanou pro motorová vozidla v mezinárodní silniční dopravě². Značka země a značka výrobce musí být odděleny mezerou nebo lomítkem;

(o) Sériové číslo přidělené výrobcem;

(p) V případě ocelových tlakových nádob a kompozitních tlakových nádob s ocelovou vložkou, určených pro přepravu plynů s rizikem vodíkového zkřehnutí, písmeno „H“ udávající snášenlivost oceli (viz ISO 11114-1:2012 + A1:2017);

(q) Pro kompozitní lahve a trubky, které mají omezenou provozní životnost, je nápis “KONEČNÝ”, následuje zobrazení provozní živostnosti jako rok (čtyři číslice), následovaný měsícem (dvě číslice), oddělené lomítkem (tj. "/");

(r) Pro kompozitní lahve a trubky, které mají omezenou provozní životnost vyšší než 15 let, a prokompozitní lahve a trubky, které mají neomezenou provozní životnost, je nápis “SERVIS”, následuje zobrazení data 15 let od data výroby (první prohlídka) zobrazen jako rok (čtyři číslice), následovaný měsícem (dvě číslice), oddělené lomítkem (tj. "/");

3. POZNÁMKA: V okamžiku kdy původní konstrukční typ prošel požadavky zkušebního programu provozní životnosti, v souladu s 6.2.2.1.1 POZNÁMKA 2 nebo 6.2.2.1.2 POZNÁMKA 2, budoucí výroba již nevyžaduje toto původní značku provozní životnosti. Původní značka provozní životnosti Počáteční životnost značka musí být nečitelná na lahvích a trubkách konstrukčního typu, který splnil požadavky zkušebního programu provozní životnosti.

1. 6.2.2.7.5 Výše uvedená značení musí být umístěna ve třech skupinách:
   1. - Výrobní značky budou v horní skupině a musí se objevit následně v pořadí uvedeném v 6.2.2.7.4 kromě u značek popsaných v 6.2.2.7.4 (q) a (r) které musí být v těsné blízkosti značek periodických prohlídek a zkušebních značek podle 6.2.2.7.7.
   2. - Provozní značky podle 6.2.2.7.3 musí být ve skupině uprostřed a zkušební tlak (f) musí být bezprostředně za pracovním tlakem (i), pokud je předepsán.
   3. - Certifikační značky musí být ve spodní skupině a musí být uvedeny v pořadí daném v 6.2.2.7.2

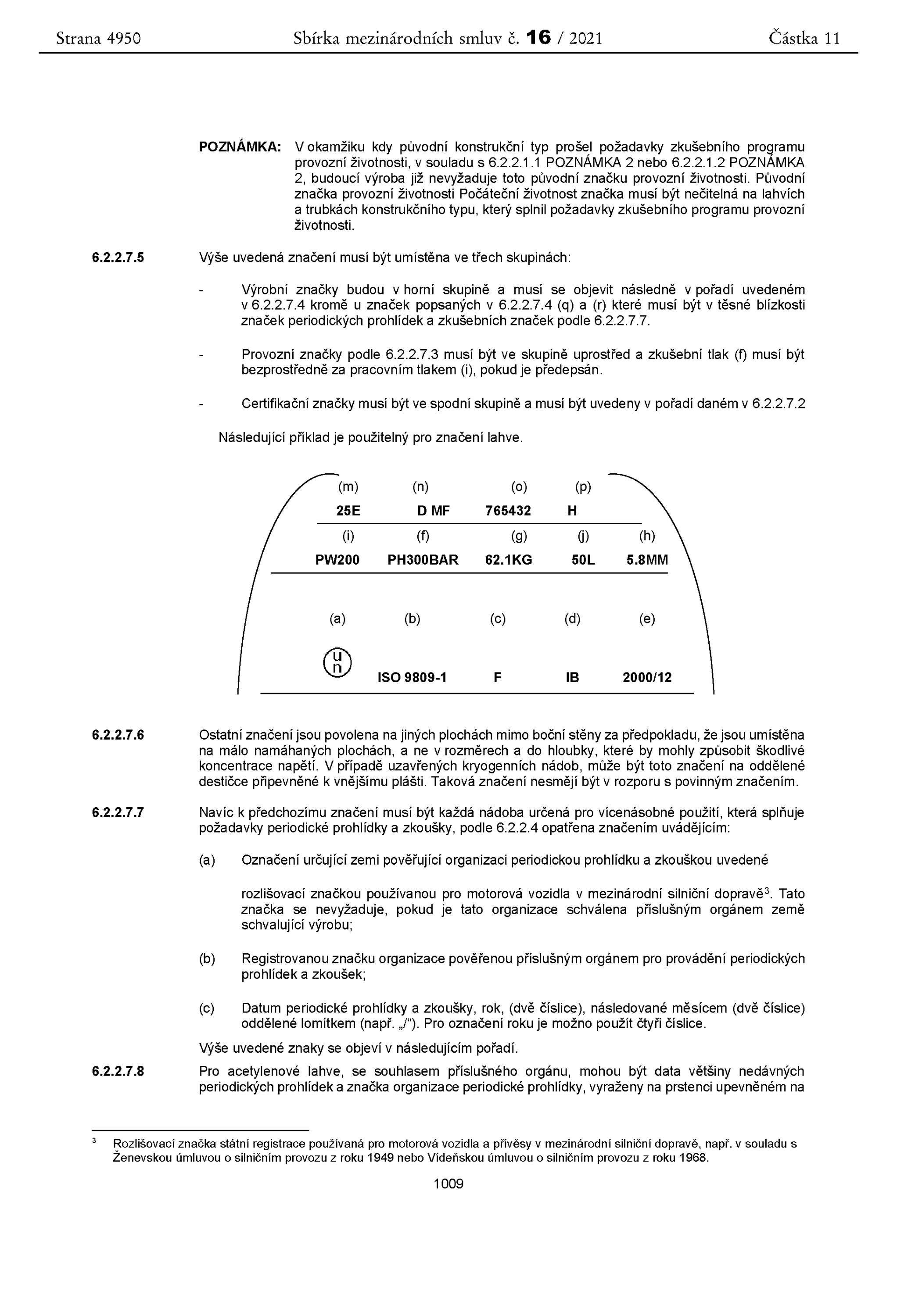

      Následující příklad je použitelný pro značení lahve.



1. 6.2.2.7.6 Ostatní značení jsou povolena na jiných plochách mimo boční stěny za předpokladu, že jsou umístěna na málo namáhaných plochách, a ne v rozměrech a do hloubky, které by mohly způsobit škodlivé koncentrace napětí. V případě uzavřených kryogenních nádob, může být toto značení na oddělené destičce připevněné k vnějšímu plášti. Taková značení nesmějí být v rozporu s povinným značením.
2. 6.2.2.7.7 Navíc k předchozímu značení musí být každá nádoba určená pro vícenásobné použití, která splňuje požadavky periodické prohlídky a zkoušky, podle 6.2.2.4 opatřena značením uvádějícím:

   (a) Označení určující zemi pověřující organizaci periodickou prohlídku a zkouškou uvedené

   rozlišovací značkou používanou pro motorová vozidla v mezinárodní silniční dopravě³. Tato značka se nevyžaduje, pokud je tato organizace schválena příslušným orgánem země schvalující výrobu;

   (b) Registrovanou značku organizace pověřenou příslušným orgánem pro provádění periodických prohlídek a zkoušek;

   (c) Datum periodické prohlídky a zkoušky, rok, (dvě číslice), následované měsícem (dvě číslice) oddělené lomítkem (např. „/“). Pro označení roku je možno použít čtyři číslice.

   Výše uvedené znaky se objeví v následujícím pořadí.

1. 6.2.2.7.8 Pro acetylenové lahve, se souhlasem příslušného orgánu, mohou být data většiny nedávných periodických prohlídek a značka organizace periodické prohlídky, vyraženy na prstenci upevněném na lahvi pomocí ventilu. Prstenec musí být umístěn tak, aby mohl být odstraněn pouze odpojením ventilu od lahve.
2. 6.2.2.7.9 (Vypuštěno)

1. 6.2.2.8 Značení UN tlakových lahví pro jedno použití
   1. 6.2.2.8.1 UN tlakové lahve pro jedno použití musí být zřetelně a viditelně označeny certifikací a specifickým označením pro plynovou nebo tlakovou nádobu. Tyto značky musí být trvale připevněny (např. nastříkány pomocí šablony, vyraženy, vyryty nebo vyleptány) na tlakové nádobě. S výjimkou použití šablony, musí být značky na rameni, horním konci nebo na hrdle tlakové nádoby nebo na trvale připevněné součásti tlakové nádoby (např. přivařeném límci). S výjimkou obalového symbolu UN a nápisu „ZNOVU NEPLNIT“, musí být minimální rozměr značek 5 mm pro tlakové nádoby o průměru větším nebo rovným 140 mm a 2,5 mm pro tlakové nádoby o průměru menším než 140 mm. Minimální rozměr obalového symbolu UN musí být 10 mm pro tlakové nádoby o průměru větším nebo rovným 140 mm a 5 mm pro tlakové nádoby o průměru menším než 140 mm. Nejmenší rozměr nápisu „ZNOVU NEPLNIT“ musí být 5 mm.
   2. 6.2.2.8.2 Značky uvedené v 6.2.2.7.2 až 6.2.2.7.4 musí být použity s výjimkou (g), (h) a (m). Sériové číslo (o) může být nahrazeno číslem šarže. Navíc, slova „ZNOVU NEPLNIT“ se vyžadují s velikostí písmen nejméně 5 mm na výšku.
   3. 6.2.2.8.3 Požadavky 6.2.2.7.5 se použijí.
   4. POZNÁMKA: Pro tlakové lahve na jedno použití je možno, kvůli jejich rozměru, nahradit tyto trvalé značky štítkem.
   1. 6.2.2.8.4 Jiná značení se povolují za předpokladu, že jsou provedena na plochách s nízkým napětím mimo boční stěny a nemají takový rozměr, aby mohly způsobit škodlivé koncentrace napětí. Takové značky nesmějí být v rozporu s povinným označením.

1. 6.2.2.9 UN značení zásobníkových systémů hydridu kovu
   1. 6.2.2.9.1 UN zásobníkové systémy hydridu kovu musí být označeny jasně a čitelně níže uvedenými značkami. Tyto značky musí být na zásobníkovém systému hydridu kovu trvale připevněny (např. vyraženy, vyryty nebo vyleptány). Značky musí být na rameni, na horním konci nebo na hrdle zásobníkového systému hydridu kovu nebo na trvale připojené součásti zásobníkového systému hydridu kovu. S výjimkou obalového UN symbolu musí být minimální rozměr těchto značek 5 mm pro zásobníkové systémy hydridu kovu s průměrem větším nebo rovným 140 mm a 2,5 mm pro zásobníkové systémy hydridu kovu s průměrem menším než 140 mm. Minimální rozměr UN symbolu na obal musí být 10 mm pro zásobníkové systémy hydridu kovu s průměrem větším nebo rovným 140 mm a 5 mm pro zásobníkové systémy hydridu kovu s průměrem menším než 140 mm.
   2. 6.2.2.9.2 Musí být použity následující značky:

      (a) Symbol Spojených národů pro obaly;

      Tento symbol nesmí být použit pro jiné účely než pro osvědčení, že obal, FIBC, přemístitelná cisterna nebo MEGC splňuje příslušné požadavky kapitol 6.1, 6.2, 6.3, 6.5, 6.6, 6.7 nebo 6.11.

      (b) “ISO 16111“ (technická norma používaná pro typ, výrobu a zkoušení);

      (c) Znak identifikující zemi schválení, uvedený rozlišovací značkou používanou pro motorová vozidla v mezinárodní silniční dopravě⁴ ;

   3. POZNÁMKA: Pro účely této značky se zemí schválení rozumí země příslušného orgánu, který povolil první prohlídku a zkoušku jednotlivého systému v době výroby.

   (d) Identifikační značka nebo značka inspekční organizace, která je zaregistrována u příslušného orgánu v zemi schvalujícího značení;

   (e) Datum první prohlídky, rok (čtyři číslice) následně měsíc (2 číslice) oddělené lomítkem (např. „/“);

   (f) Zkušební tlak nádob v barech, kterému předchází písmena „PH“ a následují písmena „BAR“;

   (g) Jmenovitý tlak naložených skladovacích systémů hydridů kovů v barech, kterému předchází písmena „RCP“ a následují písmena „BAR“;

   (h) Značka výrobce registrovaná příslušným orgánem. Pokud země výroby není totožná se zemí schválení, musí značce výrobce předcházet značka identifikující zemi výroby, uvedená rozlišovací značkou používanou pro motorová vozidla v mezinárodní silniční dopravě⁴. Značka země a značka výrobce musí být odděleny mezerou nebo lomítkem;

   (i) Sériové číslo přidělené výrobcem;

   (j) V případě ocelových nádob a kompozitních nádob s ocelovou vložkou, písmeno „H“ udávající snášenlivost oceli (viz ISO 11114-1:2012 + A1:2017); a

   (k) V případě zásobníkových systémů hydridu kovu, které mají omezenou životnost, datum ukončení životnosti, označené písmeny „FINAL“ následované rokem (čtyři číslice) a následované měsícem (dvě číslice) oddělené lomítkem (např. „/“)

   Certifikační značky výše stanovené v (a) až (e) musí být uváděny ve stanoveném pořadí. Zkušební tlak (f) musí předcházet jmenovitému tlaku při naložení (g). Značky výrobce, výše stanovené v (h) až (k) musí být uváděny ve stanoveném pořadí.

   1. 6.2.2.9.3 Ostatní značky jsou povoleny, pod podmínkou, že jsou provedena na plochách s nízkým napětím mimo boční stěny a nemají takový rozměr, aby mohly způsobit škodlivé koncentrace napětí. Takové značky nesmí být v rozporu s povinným označením.
   2. 6.2.2.9.4 Navíc k předchozímu značení musí být každý zásobníkový systém hydridu kovu, který splňuje požadavky periodické prohlídky a zkoušky, podle 6.2.2.4 opatřen značením uvádějícím:

      (a) Značka určující zemi, která pověřuje organizaci periodickou prohlídku a zkouškou, uvedená rozlišovací značkou používanou pro motorová vozidla v mezinárodní silniční dopravě⁴. Tato značka se nevyžaduje, pokud je tato organizace schválena příslušným orgánem země schvalující výrobu;

      (b) Registrovanou značku organizace pověřenou příslušným orgánem pro provádění periodických prohlídek a zkoušek;

      (c) Datum periodické prohlídky a zkoušky, rok, (dvě číslice), následně měsíc (dvě číslice) oddělené lomítkem (např. „/“). Pro označení roku je možno použít čtyři číslice.

      Výše uvedené značky musí být uváděny ve stanoveném pořadí

1. 6.2.2.10 Značení UN svazků lahví
   1. 6.2.2.10.1 Jednotlivé lahve ve svazku lahví musí být označeny v souladu s 6.2.2.7.
   2. 6.2.2.10.2 Opakovaně plnitelné UN svazky lahví musí být zřetelně a čitelně označeny certifikačními, provozními a výrobními značkami. Tyto značky musí být trvale provedeny (například razítko, vyrytí nebo vyleptání) na desce trvale připevněné k rámu svazku lahví. S výjimkou UN symbolu balení musí být minimální rozměr těchto značek 5 mm. Minimální velikost UN symbolu balení musí být 10 mm.
   3. 6.2.2.10.3 Použijí se následující značky:

      (a) Certifikační značky specifikované v 6.2.2.7.2 (a), (b), (c), (d) a (e);

      (b) Provozní značky specifikované v 6.2.2.7.3 (f), (i), (j) a celková hmotnost rámu svazku a všech trvale připojených částí (lahve, potrubí, armatury a ventily). Svazky určené pro přepravu acetylenu UN 1001, rozpuštěného a UN 3374 acetylenu, bez rozpouštědla musí mít uvedenou hmotnost obalu, jak je specifikováno v bodu B.4.2 normy ISO 10961:2010; a

      (c) Výrobní značky specifikované v 6.2.2.7.4 (n), (o) a případně (p).

   1. 6.2.2.10.4 Značky musí být umístěny ve třech skupinách:

      (a) Výrobní značky musí být v horním seskupení a musí být uvedeny za sebou v pořadí uvedeném v 6.2.2.10.3 (c);

      (b) Provozní značky v 6.2.2.10.3 (b) musí být ve středním seskupení a provozní značce uvedené v 6.2.2.7.3 (f) musí bezprostředně předcházet provozní značka uvedená v 6.2.2.7.3 (i), přičemž poslední uvedená je povinná;

      (c) Certifikační značky musí být ve spodní skupině a musí být uvedeny za sebou v pořadí uvedeném v 6.2.2.10.3 (a);

1. 6.2.2.11 Ekvivalentní postupy pro stanovení shody a periodické prohlídky a zkoušky

   Pro UN tlakové nádoby se považují požadavky podle 6.2.2.5 a 6.2.2.6 za splněné, pokud se použijí následující postupy:

   Postup	Příslušná organizace
   Typ schválení (1.8.7.2)	Xa
   Dohled nad výrobou (1.8.7.3)	Xa nebo IS
   První prohlídka a zkouška (1.8.7.4)	Xa nebo IS
   Periodická prohlídka (1.8.7.5)	Xa nebo Xb nebo IS

   U opakovaně plnitelných tlakových nádob může být posouzení shody ventilů a jiného demontovatelného příslušenství s přímou bezpečnostní funkcí provedeno odděleně od posouzení tlakových nádob.
