Platné znění

Vyhláška Českého úřadu zeměměřického a katastrálního, kterou se provádí zákon č. 265/1992 Sb., o zápisech vlastnických a jiných věcných práv k nemovitostem, ve znění zákona č. 210/1993 Sb. a zákona č. 90/1996 Sb., a zákon České národní rady č. 344/1992 Sb., o katastru nemovitostí České republiky (katastrální zákon), ve znění zákona č. 89/1996 Sb.

Obrázek

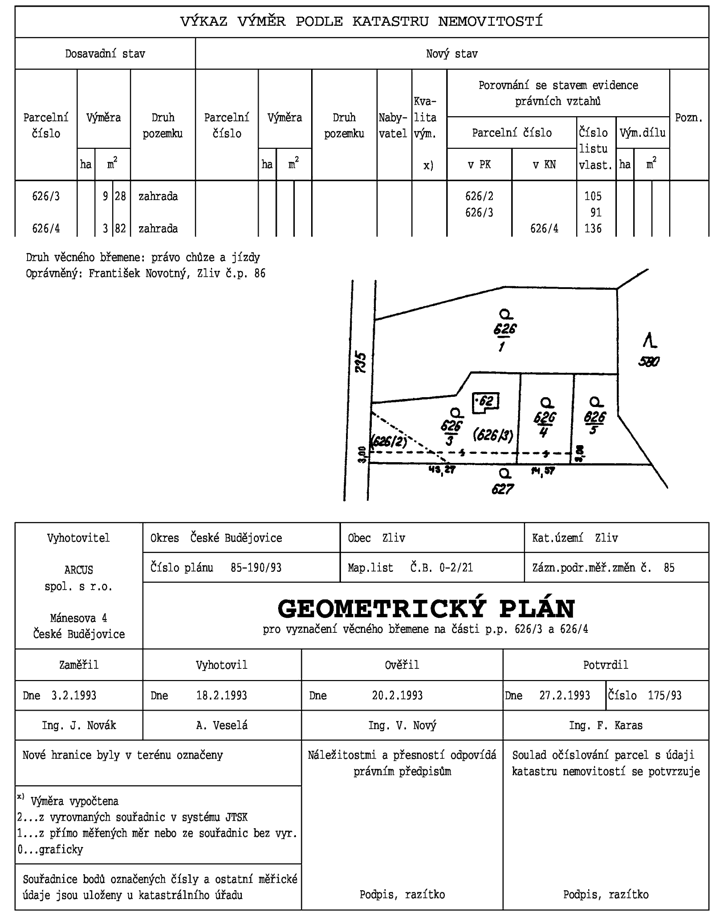

  1. 15. Vzor geometrického plánu pro vyznačení věcného břemene
    Obrázek
  1. 16. Náležitosti geometrického plánu

    Popisové pole

    1. 16.1 Popisové pole se umísťuje vždy ve spodní části základního formátu plánu a v pravém dolním rohu plánu většího formátu (§ 70 odst. 2).
    2. 16.2 Popisové pole uspořádané do tabulky musí obsahovat:
      1. a) jméno (název) a adresu (sídlo) vyhotovitele plánu,
      2. b) název okresu, obce a katastrálního území,
      3. c) číslo plánu složené z čísla záznamu podrobného měření změn, čísla podle evidence plánů u vyhotovitele a posledního dvojčíslí roku,
      4. d) označení mapového listu a číslo záznamu podrobného měření změn,
      5. e) název „GEOMETRICKÝ PLÁN pro ......“ s uvedením účelu, pro který je plán vyhotoven,
      6. f) datum a jméno pracovníka, který zaměřil změnu a vyhotovil plán, s připojenými texty, které jsou uvedeny v tiskopisu Úřadu,
      7. g) ověření plánu podle § 71 této vyhlášky,
      8. h) potvrzení plánu katastrálním úřadem podle § 72 této vyhlášky.

    Grafické znázornění

    1. 16.3 Grafické znázornění dosavadního a nového stavu nemovitostí se vyhotovuje jednobarevně (černě), jako snímek (kopie) nebo jako zvětšenina katastrální mapy ve vhodném měřítku, které zaručuje zřetelnost kresby a čitelnost popisu, včetně malých dílů parcel.
    2. 16.4 V případech, kdy právní vztahy k nemovitostem jsou graficky vyjádřeny na jiných mapových podkladech než na katastrální mapě, doplní se grafické znázornění kresbou polohopisu z těchto podkladů. V nutných případech se vyhotoví polohopis z těchto podkladů odděleně od polohopisu z katastrální mapy, při dodržení zásady jednobarevnosti.
    3. 16.5 V grafickém znázornění se použijí tyto druhy čar a mapové značky:
      1. a) plná tenká čára pro kresbu dosavadního stavu (kód čáry 0.012),
      2. b) plná tlustá čára pro kresbu nového stavu hranice pozemku a vytyčené hranice pozemku (nejméně trojnásobek tloušťky čáry dosavadního stavu),
      3. c) čárkovaná čára pro vyznačení rámů mapových listů (kód čáry 0.072), přitom při čáře se uvede označení mapových listů,
      4. d) střídavá čára (pořadové číslo značky 2.22) pro zobrazení právních vztahů k nemovitostem podle bodu 16.4, přitom pro správné určení průběhu vlastnických hranic se vyznačí v nutných případech jejich souběh se zobrazením hranic podle písm. a),
      5. e) lomové body hranice nemovitostí označené hraničním znakem podle § 79 této vyhlášky se vyznačí kroužkem (pořadové číslo značky 1.05 ), shodným pro dosavadní i nový stav,
      6. f) parcely se označí svými parcelními čísly o velikosti 2 mm až 3 mm, nová parcelní čísla se zapíší v kroužku a parcelní čísla z mapových podkladů podle bodu 16.4 v závorce,
      7. g) značky druhu pozemků podle bodu 9.4 se vyznačí podle údajů katastru pouze pro dosavadní stav a umístí se nad parcelním číslem,
      8. h) rozsah věcného břemene se vyznačí čárkovanou čárou (kód čáry 0.032).
    1. 16.6 Neplatný stav hranic pozemků se zruší dvěma krátkými čárami, vyznačenými kolmo k rušené čáře a rušená parcelní čísla a mapové značky se podélně škrtnou tenkou čárou, přitom parcelní čísla v závorce se neškrtají.
    2. 16.7 Díly parcel se označují písmeny malé abecedy, v případě nutnosti s použitím číselných indexů.
    3. 16.8 V grafickém znázornění se vyznačí délky mezi lomovými body nových hranic vytvářených nemovitostí a čísla bodů nově určených v souřadnicích o velikosti číslic přibližně 2 mm.
    4. 16.9 Grafické znázornění se orientuje k severu. Pokud se zvolí jiná orientace, vyznačí se sever v plánu šipkou o délce 20 mm a před ní písmenem S.
    5. 16.10 Ve volných plochách plánu je možné uvést důležitá upozornění a detaily grafického znázornění a poznámky týkající se parcelních čísel, výměry parcely, druhu pozemku, upozornění na chybu v dosavadním stavu katastrálního operátu apod.

    Výkaz výměr podle katastru nemovitostí

    1. 16.11 Ve výkazu výměr podle katastru nemovitostí (dále jen "výkaz výměr") se vyznačí parcelní čísla, výměry parcel a dílů a další dále uvedené informace o nemovitostech graficky znázorněných na plánu.
    2. 16.12 V levé části výkazu výměr se vyznačí dosavadní stav, t.j. parcelní číslo, výměra a druh pozemku.
    3. 16.13 V pravé části výkazu výměr se vyznačí nový stav, který obsahuje:
      1. a) parcelní číslo a výměru,
      2. b) druh pozemku, číslo popisné nebo evidenční budovy a způsob využití pozemku u nově oddělovaných parcel, který se uvede nad druhem pozemku,
      3. c) pořadové číslo budoucích nabyvatelů nově oddělovaných parcel pokud jsou známí; pod tabulkou výkazu výměr se uvede jejich seznam,
      4. d) kvalitu výměry,
      5. e) porovnání nového stavu se stavem evidence právních vztahů k nemovitostem (dále jen "porovnání"),
      6. f) poznámku.
    1. 16.14 V porovnání se ke všem nově oddělovaným parcelám (nebo jejich souboru oddělovaném pro stejného nabyvatele) přiřadí díly parcel podle evidence právních vztahů. Součet výměr všech dílů podle evidence právních vztahů musí souhlasit s výměrou nově oddělované parcely nebo souboru parcel. Odděluje-li se z jedné parcely více dílů, které se v novém stavu slučují do stejné parcely, uvede se ve výkazu výměr jen součet jejich výměr.
    2. 16.15 Parcelní čísla, která v souboru geodetických informací katastru neexistují a jsou vyznačena v jiných mapových podkladech (§ 64 odst. 2), se zapíší v porovnání do sloupce označeného "v PK", ostatní parcelní čísla do sloupce označeného "v KN".
    3. 16.17 U všech parcel uvedených v porovnání se uvede číslo listu vlastnictví.
    4. 16.18 Ve sloupci "Poznámka" se vyznačí, zda parcela je v porovnání uvedena celá, nebo se její díl označí písmenem.
  1. 1) § 3 vyhlášky Federálního ministerstva pro technický a investiční rozvoj č. 85/1976 Sb., o podrobnější úpravě územního řízení a stavebním řádu, ve znění vyhlášky Federálního ministerstva pro technický a investiční rozvoj č. 155/1980 Sb. a vyhlášky Federálního výboru pro životní prostředí, Ministerstva životního prostředí ČR a Slovenské komise pro životní prostředí č. 378/1992 Sb.
  2. 2) § 2 odst. 3 katastrálního zákona, ve znění zákona č. 89/1996 Sb.
  3. 3) § 27 písm. a) katastrálního zákona.
  4. 4) § 27 písm. b) katastrálního zákona.
  5. 5) § 29 odst. 3 katastrálního zákona, ve znění zákona č. 89/1996 Sb.
  6. 6) § 31 odst. 2 zákona č. 138/1973 Sb., o vodách (vodní zákon).
  7. 7) Vyhláška Ústředního úřadu pro věci národních výborů č. 97/1961 Sb., o názvech obcí, označování ulic a číslování domů.
  8. 8) § 121 odst. 1 zákona č. 40/1964 Sb., občanský zákoník.
  9. 9) § 2 odst. 1 písm. d) bod 2 a odst. 2 katastrálního zákona, ve znění zákona č. 89/1996 Sb.
  10. 10) § 27 písm. j) katastrálního zákona, ve znění zákona č. 89/1996 Sb.
  11. 11) § 2 odst. 1 písm. b), d) a e) katastrálního zákona, ve znění zákona č. 89/1996 Sb.
  12. 12) § 2 odst. 1 písm. c) až e) katastrálního zákona, ve znění zákona č. 89/1996 Sb.
  13. 13) Zákon č. 72/1994 Sb., kterým se upravují některé spoluvlastnické vztahy k budovám a některé vlastnické vztahy k bytům a nebytovým prostorům a doplňují některé zákony (zákon o vlastnictví bytů), ve znění zákona č. 273/1994 Sb.
  14. 14) § 2 odst. 1 písm. a), b), d) až f) katastrálního zákona, ve znění zákona č. 89/1996 Sb.
  15. 15) § 18 odst. 2 katastrálního zákona.
  16. 16) Vyhláška Federálního statistického úřadu a Federálního ministerstva pro technický a investiční rozvoj č. 120/1979 Sb., o prostorové identifikaci informací.
  17. 17) Opatření Českého statistického úřadu o zavedení číselníku krajů a okresů vyhlášené v částce 69/1995 Sb.
  18. 18) § 1 odst. 2 a § 3 zákona ČNR č. 367/1990 Sb., o obcích (obecní zřízení), ve znění pozdějších předpisů.
  19. 19) § 4 a 10 vyhlášky Federálního ministerstva financí č. 119/1988 Sb., o hospodaření s národním majetkem.
    § 17 zákona č. 229/1991 Sb., o úpravě vlastnických vztahů k půdě a jinému zemědělskému majetku, ve znění zákona č. 183/1993 Sb.
    Zákon č. 113/1993 Sb., o Fondu dětí a mládeže.
    Vyhláška Federálního ministerstva financí č. 61/1986 Sb., o prozatímní správě národního majetku, ve znění zákona č. 539/1992 Sb.
  20. 20) § 20 zákona ČNR č. 418/1990 Sb., o hlavním městě Praze, ve znění zákona č. 8/1993 Sb.
  21. 21) § 3 odst. 2 a § 25 odst. 1 písm. e) zákona ČNR č. 367/1990 Sb., ve znění zákona č. 302/1992 Sb.
  22. 22) § 5 odst. 3 písm. c) katastrálního zákona, ve znění zákona č. 89/1996 Sb.
  23. 23) § 12 odst. 1 zákona č. 265/1992 Sb., o zápisech vlastnických a jiných věcných práv k nemovitostem, ve znění zákona č. 90/1996 Sb.
  24. 24) § 3 písm. d) katastrálního zákona.
    Bod 1.2 písm. b) přílohy k vyhlášce Českého úřadu zeměměřického a katastrálního č. 31/1995 Sb., kterou se provádí zákon č. 200/1994 Sb., o zeměměřictví a o změně a doplnění některých zákonů souvisejících s jeho zavedením.
  25. 25) § 7 písm. b) zákona ČNR č. 359/1992 Sb., o zeměměřických a katastrálních orgánech, ve znění zákona č. 107/1994 Sb. a zákona č. 200/1994 Sb.
  26. 26) § 6 odst. 2 písm. b) zákona č. 200/1994 Sb., o zeměměřictví a o změně a doplnění některých zákonů souvisejících s jeho zavedením.
  27. 27) § 13 odst. 1 katastrálního zákona.
  28. 28) § 27 písm. g) katastrálního zákona.
  29. 29) § 2 odst. 1 písm. a) nařízení vlády č. 116/1995 Sb., kterým se stanoví geodetické referenční systémy, státní mapová díla závazná na celém území státu a zásady jejich používání.
  30. 30) § 2 odst. 6 katastrálního zákona, ve znění zákona č. 89/1996 Sb.
  31. 31) Zákon ČNR č. 97/1974 Sb., o archivnictví, ve znění zákona ČNR č. 343/1992 Sb.
    Vyhláška Ministerstva vnitra ČSR č. 117/1974 Sb., kterou se stanoví kritéria pro posuzování písemností jako archiválií a podrobnosti skartačního řízení.
  32. 32) § 1 odst. 2 písm. b) vyhlášky Českého úřadu zeměměřického a katastrálního č. 31/1995 Sb.
  33. 33) § 5 písm. d) a § 6 zákona ČNR č. 359/1992 Sb., ve znění zákona č. 107/1994 Sb. a zákona č. 200/1994 Sb.
  34. 34) § 26 zákona č. 71/1967 Sb., o správním řízení (správní řád).
