Vyhláška Českého úřadu zeměměřického a katastrálního, kterou se provádí zákon č. 265/1992 Sb., o zápisech vlastnických a jiných věcných práv k nemovitostem, ve znění zákona č. 210/1993 Sb. a zákona č. 90/1996 Sb., a zákon České národní rady č. 344/1992 Sb., o katastru nemovitostí České republiky (katastrální zákon), ve znění zákona č. 89/1996 Sb.

Dosažení stanovené přesnosti se testuje pomocí výběrové střední souřadnicové chyby s_xy, vypočtené jako kvadratický průměr středních chyb souřadnic s_x, s_y, které se určí ve výběru o rozsahu N bodů ze vztahů

Hodnota koeficientu k = 2, má-li kontrolní určení stejnou přesnost jako podrobné měření nebo k = 1, má-li kontrolní určení přesnost podstatně vyšší, t.j. m_xy < 0,10 m.

1. Přesnost určení souřadnic se pokládá za vyhovující, když
   1. a) při posuzování jednotlivých bodů střední odchylka v poloze u_p vypočtená ze vztahu nepřekročí mezní odchylku 2u_xy = 0,28 m a přitom alespoň 60 % posuzovaných odchylek nepřekročí hodnotu u_xy = 0,14 m,
   2. b) výběrová střední souřadnicová chyba s_xy, vypočtená ze vztahu vyhovuje kritériu s_xy ≤ 0,15m pro výběr o rozsahu N od 100 do 300 bodů a s_xy ≤ 0,14 m pro výběr větší než 300 bodů.

1. písm. b): u_d = 0,39 m (d+12) : (d+20),

1. písm. b): s_xy ≤ 0,29 m pro N od 100 do 300 bodů,
   1. s_xy ≤ 0,26 m pro N větší než 300 bodů.

Body převzaté ze schváleného návrhu pozemkových úprav se považují za body určené se střední souřadnicovou chybou 0,14 m a jsou označeny kódem kvality 3. Body charakterizované kódy kvality 7 a 8 nelze použít jako geometrický základ podrobného měření pro digitální mapu. V digitální mapě se považuje geometrické a polohové určení bodů s kódem charakteristiky kvality 8 za správné, neprokáže-li se zeměměřickou činností v terénu opak.

1. 13.1 Hodnota mezní odchylky se vypočte ze vzorců uvedených v tabulce, kde P v m² je určená výměra:

   Měřítko mapy	Výměra určená číselně [§ 68 odst. 2 písm. a), b)] v porovnání s výměrou určenou graficky [§ 68 odst. 2 písm. c)]	Výměra určená nezávisle dvakrát graficky
   1	2	3
   1:1000	uMP = 0,25.√P + 2	uMP = 0,20.√P + 3
   1:1250 a 1:1440	uMP = 0,35.√P + 3	uMP = 0,30.√P + 4
   1:2000	uMP = 0,50.√P + 4	uMP = 0,40.√P + 6
   1:2500 a 1:2880	uMP = 0,90.√P + 7	uMP = 0,60.√P + 8
   1:5000	uMP = 1,20.√P +10	uMP = 1,05.√P + 14

1. 13.2 Hodnota mezní odchylky u_MP v m² mezi dosavadní výměrou skupiny a výměrou novou se stanoví, jsou-li:
   1. a) dosavadní a nové výměry určeny ze souřadnic lomových bodů obvodu parcely (dílu), které byly vypočteny z přímo měřených měr, ze vzorce u_MP = 0,5 (n₁+ n₂-1), kde n₁ je počet dosavadních parcel ve skupině, n₂ je počet nových parcel a dílů ve skupině,
   2. b) dosavadní a nové výměry určeny graficky nebo kombinací různých způsobů, dvojnásobnou hodnotou vypočtenou podle vzorců uvedených v bodu 13.1 sl. 3 tabulky.

1. 13.3 Není-li mezní odchylka podle bodu 13.2 překročena, vyrovnají se nově vypočtené výměry parcel a dílů tak, aby se jejich součet rovnal výměře skupiny. Odchylka od dosavadní výměry skupiny se při vyrovnání rozdělí úměrně výměrám vyrovnávaných parcel a dílů a zavádí se pouze u výměr určených graficky.

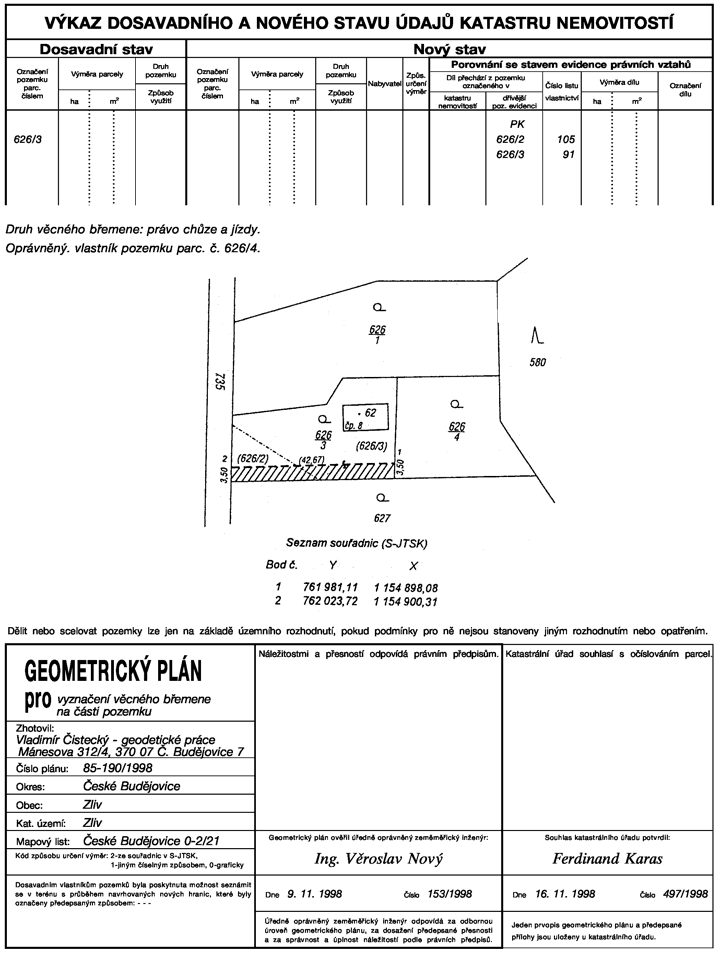

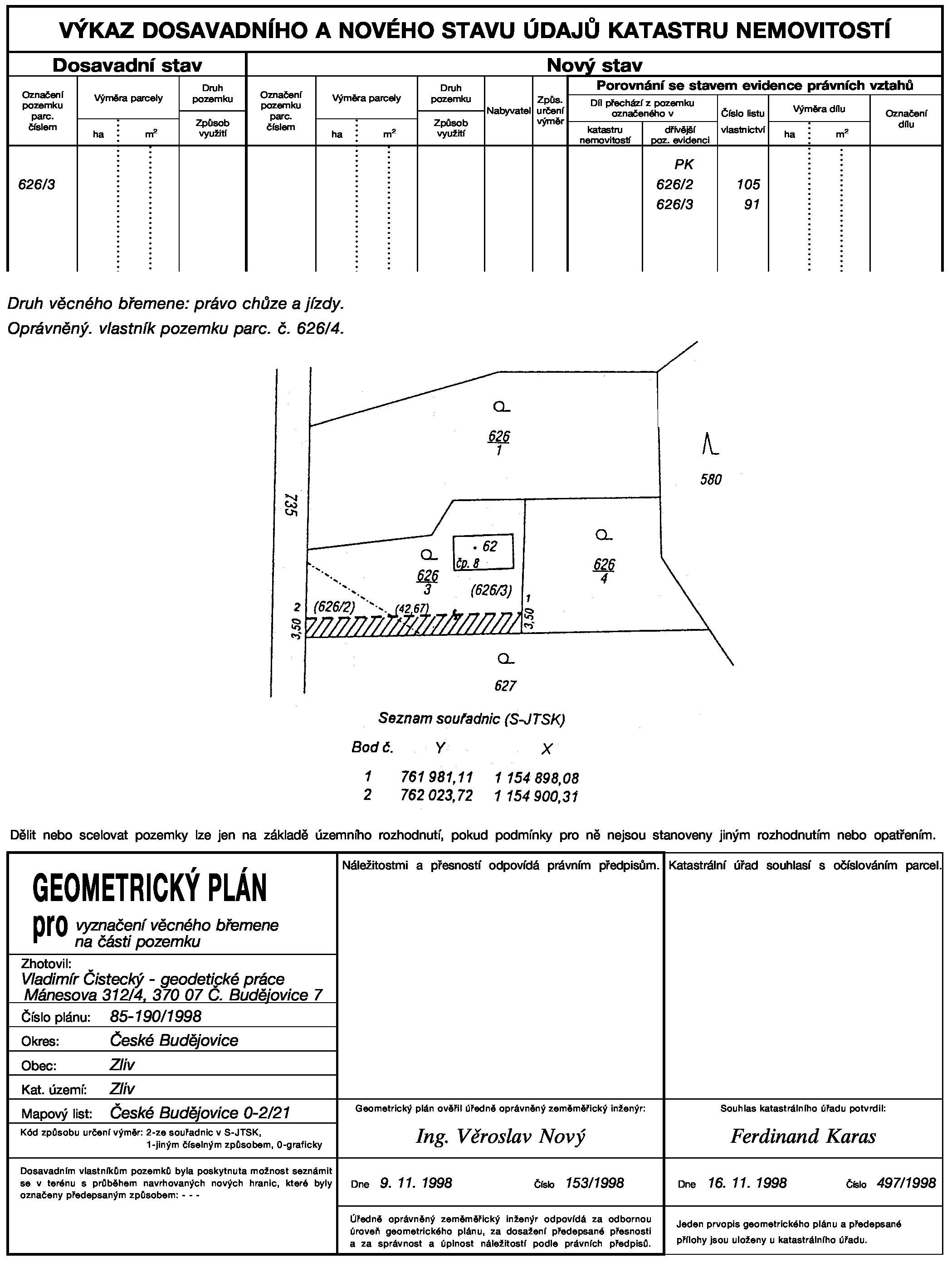

Popisové pole

1. 16.1 Popisové pole se umísťuje vždy ve spodní části základního formátu plánu a v pravém dolním rohu plánu většího formátu (§ 70 odst. 2).
2. 16.2 V popisovém poli se vyplní údaje podle předtisku s tím, že se uvede:
   1. a) číslo plánu složené z čísla záznamu podrobného měření, čísla podle evidence zakázek vyhotovitele plánu (není-li evidence vedena, uvede se nula) a úplného letopočtu,
   2. b) účel plánu podle § 62 odst. 1,
   3. c) u vyhotovitele plánu jméno, příjmení a adresa trvalého pobytu fyzické osoby nebo obchodní jméno a adresa sídla podnikání podnikatele – fyzické nebo právnické osoby,
   4. d) způsob označení nových hranic, pokud je jednotný, jinak se uvede u jednotlivých bodů v poznámce seznamu souřadnic.

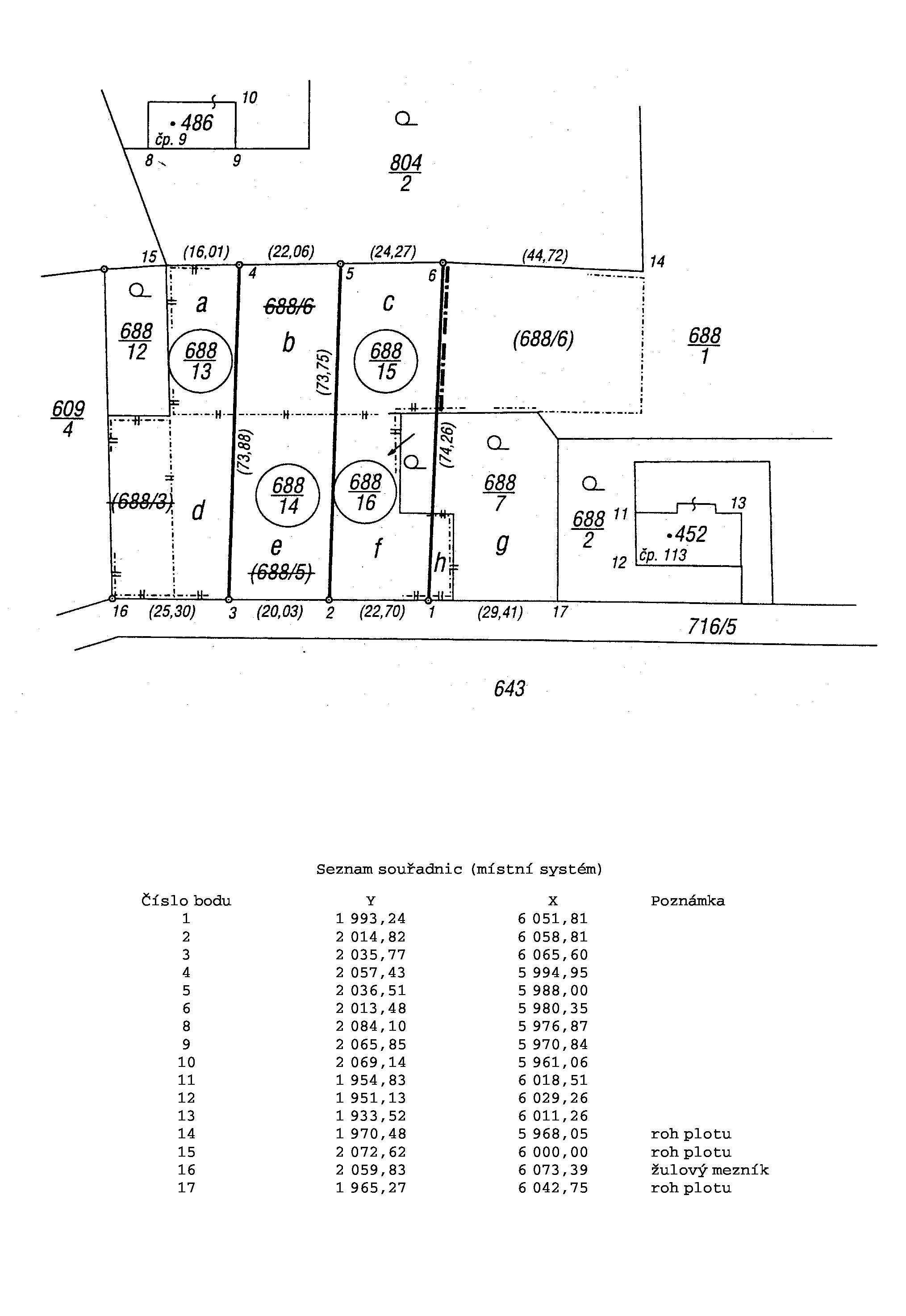

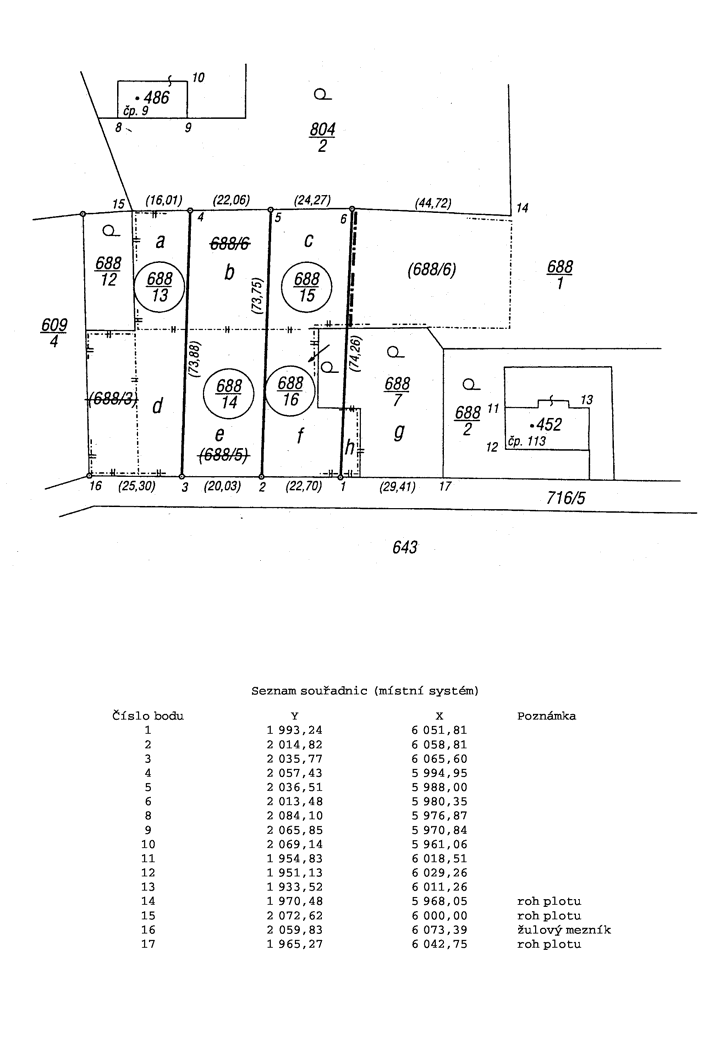

Grafické znázornění

1. 16.3 Grafické znázornění dosavadního a nového stavu nemovitostí se vyhotovuje jednobarevně (černě), jako snímek (kopie) nebo jako zvětšenina katastrální mapy ve vhodném měřítku, které zaručuje zřetelnost kresby a čitelnost popisu, včetně malých dílů parcel. Připojovací identické body a kontrolní body, které jsou od změny značně vzdáleny, mohou být znázorněny schematicky způsobem vylučujícím pochybnost o jejich totožnosti.
2. 16.4 V případech, kdy právní vztahy k nemovitostem jsou graficky vyjádřeny na jiných mapových podkladech než na katastrální mapě, doplní se grafické znázornění kresbou polohopisu z těchto podkladů. V nutných případech se vyhotoví polohopis z těchto podkladů odděleně od polohopisu z katastrální mapy, při dodržení zásady jednobarevnosti.
3. 16.5 V grafickém znázornění se použijí tyto druhy čar a mapové značky:
   1. a) tenká čára
      1. 1. pro dosavadní stav katastrální mapy,
      2. 2. střídavá (kód čáry 0.122) pro zobrazení právních vztahů k nemovitostem podle bodu 16.4, přitom při její shodě s hranicí podle bodu 1 se zakreslí v nutném rozsahu souběžně s plnou čárou,
   1. b) velmi tlustá čára
      1. 1. plná (kód čáry 0.016) pro nový stav hranic a sluček a pro vytyčené hranice pozemku,
      2. 2. střídavá (kód čáry 0.126) pro nový stav hranic jako v písmenu a) bodu 2,
   1. c) čárkovaná čára pro vyznačení rámů mapových listů (kód čáry 0.072), přitom při čáře se uvede označení mapových listů,
   2. d) značka pořadové číslo 1.05 pro hraniční znak podle § 79 odst. 1 shodně pro dosavadní i nový stav,
   3. e) parcelní čísla o velikosti 2 mm až 3 mm, nová parcelní čísla se zapíší v kroužku a parcelní čísla z mapových podkladů podle bodu 16.4 v závorce,
   4. f) značky druhů pozemků a způsobů jejich využití (bod 9.4) se vyznačí podle údajů katastru pouze pro dosavadní stav a umístí se nad parcelním číslem,
   5. g) rozsah věcného břemene se vyznačí tlustou čárkovanou čárou (kód čáry 0.034) a slučkou, šrafováním nebo jiným vhodným plošným zvýrazněním,
   6. h) identické body podle § 66 odst. 5, mají-li sloužit pro zobrazení změny do katastrální mapy, která není v S-JTSK, nebo do mapy dřívější pozemkové evidence, se mohou vyznačit mapovou značkou pořadové číslo 1.10.

1. 16.6 Neplatný stav hranic pozemků se zruší dvěma krátkými čárami, vyznačenými kolmo k rušené čáře a rušená parcelní čísla a mapové značky se podélně škrtnou tenkou čárou.
2. 16.7 Díly parcel se označují písmeny malé abecedy, v případě nutnosti s použitím číselných indexů.
3. 16.8 V grafickém znázornění se vyznačí délky mezi lomovými body nových hranic vytvářených nemovitostí a čísla bodů obsažených na plánu v seznamu souřadnic o velikosti číslic přibližně 2 mm. Jde-li o délku vypočtenou ze souřadnic, uvede se v kulaté závorce.
4. 16.9 Grafické znázornění se orientuje k severu. Pokud se zvolí jiná orientace, vyznačí se sever v plánu šipkou o délce 20 mm a před ní písmenem S.
5. 16.10 Ve volných plochách plánu je možné uvést důležitá upozornění a detaily grafického znázornění a poznámky týkající se parcelních čísel, výměry parcely, druhu pozemku, upozornění na chybu v dosavadním stavu katastrálního operátu apod.

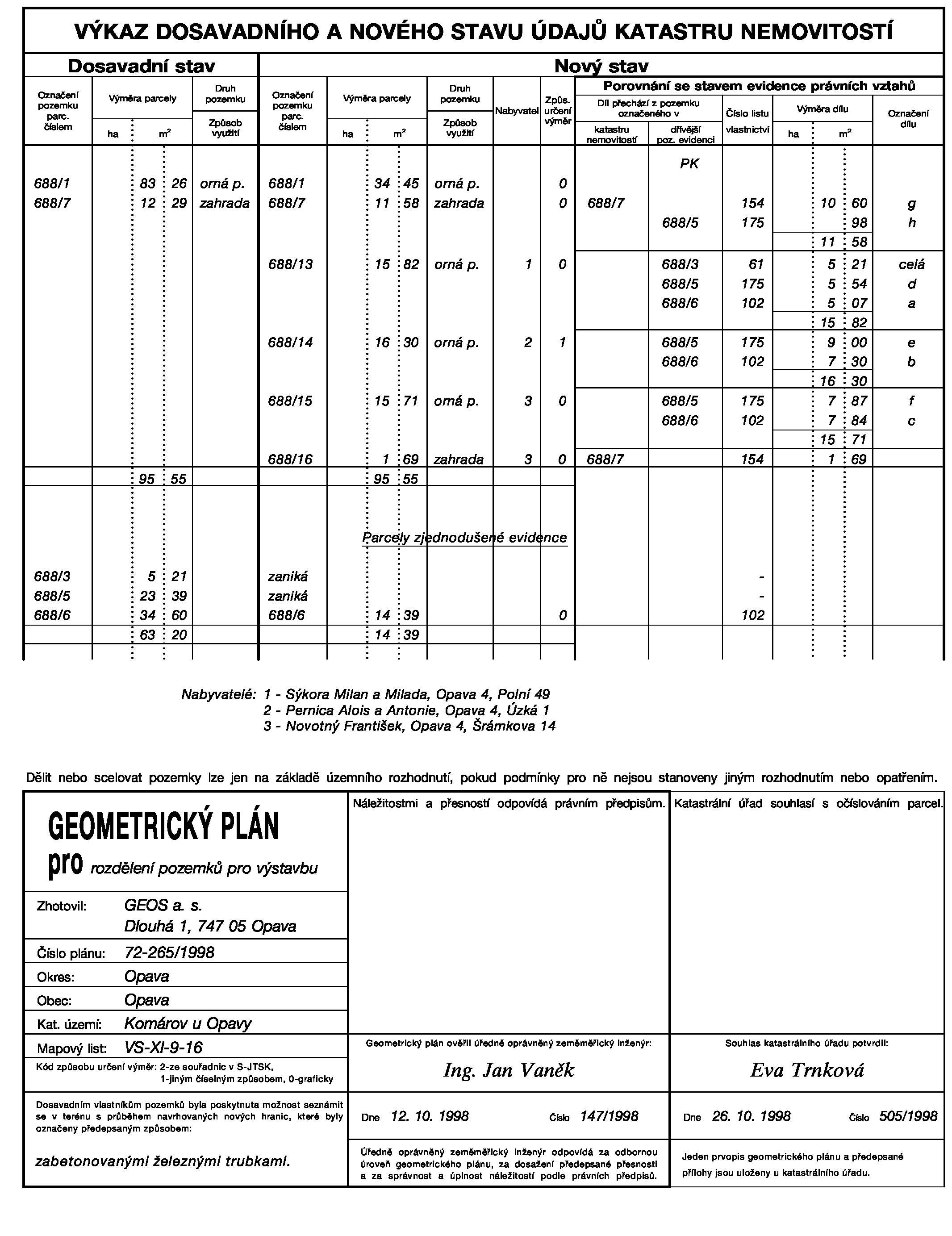

Výkaz dosavadního a nového stavu údajů katastru nemovitostí

1. 16.11 Výkaz dosavadního a nového stavu obsahuje údaje stanovené tiskopisem Úřadu v rozsahu grafického znázornění.
2. 16.12 Nabyvatel, který není spolehlivě znám, se neuvádí jménem. Pořadovým číslem nabyvatele se charakterizuje předpokládané uskupení nového stavu mezi více nabyvateli.
3. 16.13 V porovnání se stavem evidence právních vztahů se ke všem nově oddělovaným parcelám (nebo k jejich souboru oddělovanému pro stejného nabyvatele) přiřadí díly parcel podle evidence právních vztahů. Součet výměr všech uvedených dílů musí souhlasit s výměrou oddělované nové parcely nebo souboru parcel. Vznikne-li v mapě, kde jsou výměry vypočteny ze souřadnic v S-JTSK (digitální mapa nebo grafická mapa podle § 13 odst. 8), rozdíl ze zaokrouhlení nových výměr, uvede se jeho velikost a výměry se o něj neopravují. Odděluje-li se z jedné parcely více dílů, které se v novém stavu slučují do jedné parcely, uvede se ve výkazu dosavadního a nového stavu jen součet jejich výměr.
4. 16.14 U parcelních čísel podle dřívější pozemkové evidence se uvede společně (pro celý sloupec) nebo, je-li to potřeba, jednotlivě (za parcelním číslem) druh této evidence zkratkami „PK“ (pozemkový katastr), „P“ (přídělový operát), „S“ (scelovací operát) nebo „EN“ (evidence nemovitostí).

Seznam souřadnic

1. 16.15 Seznam souřadnic obsahuje nové body změny a v prostorech, kde není určení v S-JTSK, také připojovací a kontrolní body s uvedením jejich čísla a souřadnic v pořadí Y a X. V prostorech, kde je určení v S-JTSK stanoveno katastrálním úřadem jako povinné (§ 66 odst. 3), se uvádějí souřadnice v S-JTSK, jinde se uvádějí souřadnice v S-JTSK nebo místním systému. Druh systému se uvede u nadpisu „Seznam souřadnic“. Seznam se umístí na vhodné volné místo plánu u grafického znázornění nebo tvoří samostatnou část plánu. Může být doplněn dalším sloupcem se stručnou poznámkou (např. způsobem označení bodu v terénu, pokud není u všech bodů stejný).

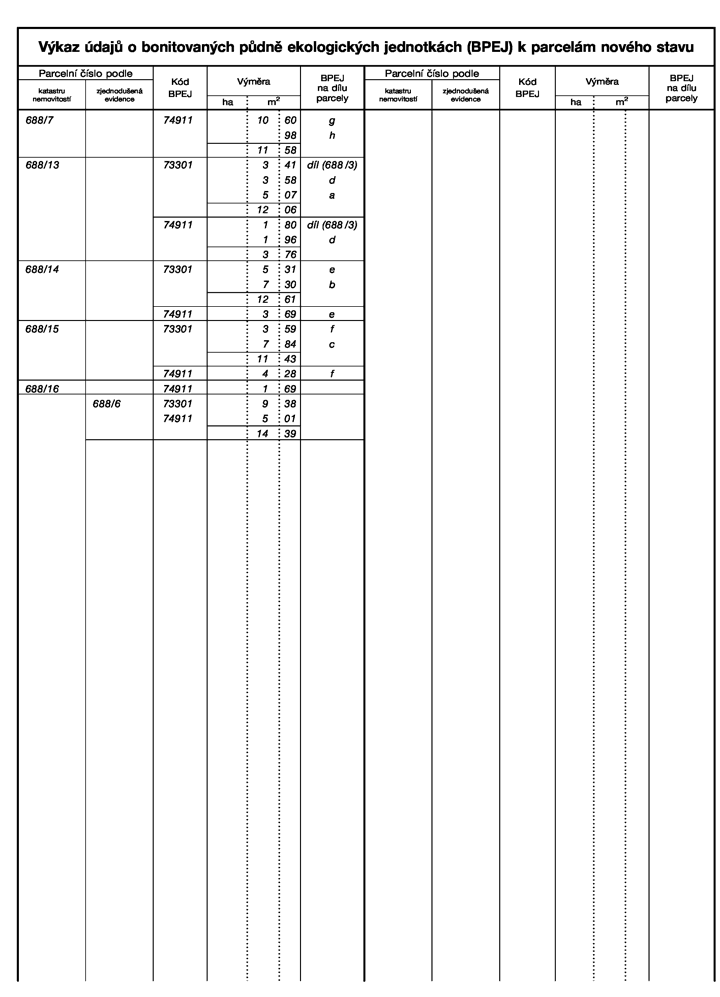

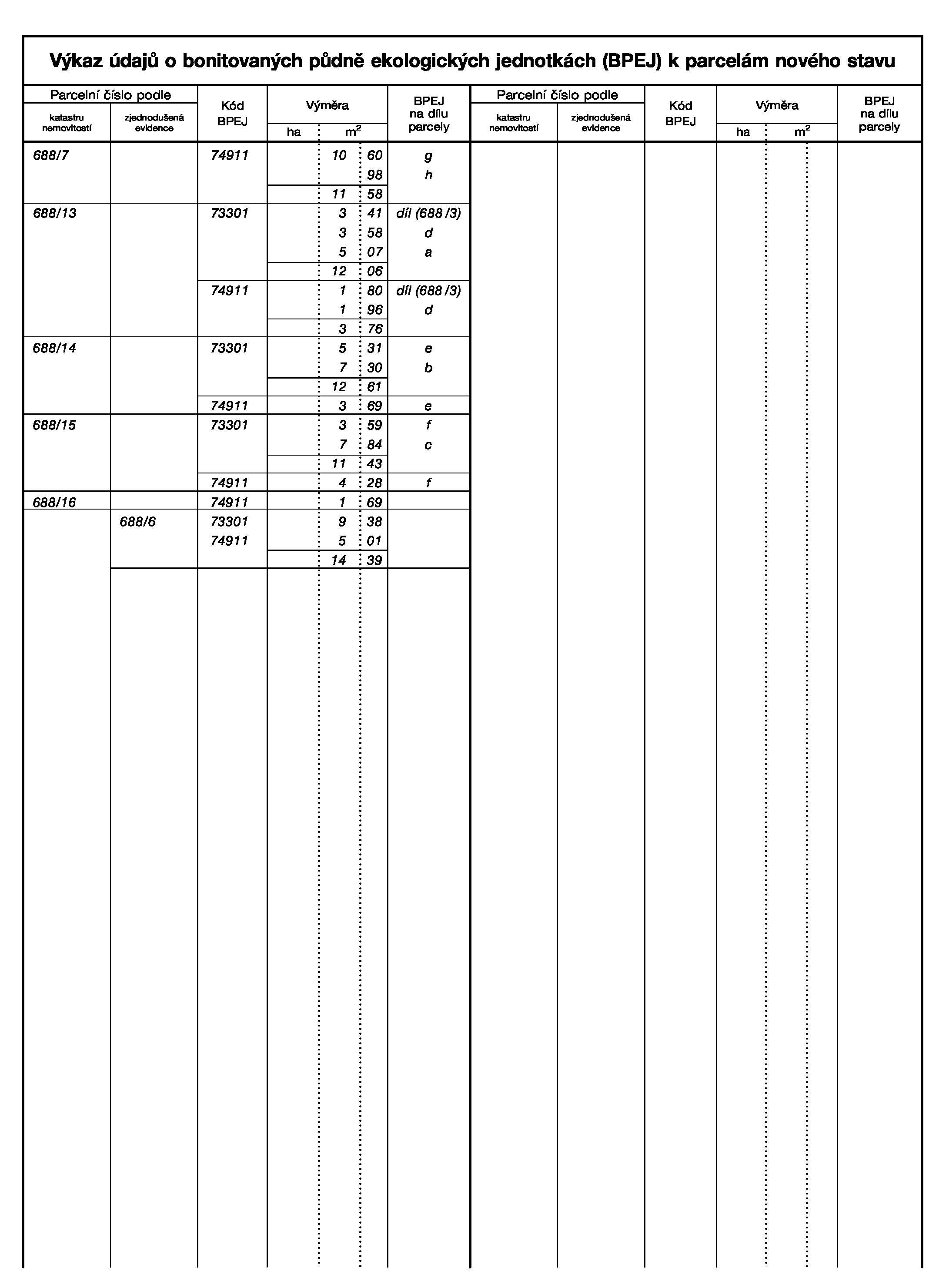

Výkaz údajů o BPEJ k parcelám nového stavu

1. 16.16 Výkaz údajů o BPEJ k parcelám nového stavu [§ 29a odst. 1 písm. c)] obsahuje parcelní číslo nového stavu podle katastru nemovitostí, popř. podle zjednodušené evidence a kód BPEJ a výměru dílu parcely podle tohoto kódu příslušející k parcele. Je-li díl parcely v novém stavu porovnání se stavem evidence právních vztahů v plánu dělen BPEJ, uvádí se také výměra, která v takovém dílu odpovídá příslušnému kódu BPEJ.

1. 17.1 Záznam podrobného měření obsahuje:
   1. a) popisové pole s vyplněnými údaji podle předtisku,
   2. b) náčrt,
   3. c) zápisník,
   4. d) záznam výsledku výpočtu výměr parcel a dílů (§ 68 odst. 8),
   5. e) seznam souřadnic,
   6. f) údaje o účasti, popř. neúčasti vlastníků dotčených pozemků a o jejich seznámení s průběhem a označením nových nebo změněných hranic pozemků.

   Mezi všemi částmi záznamu podrobného měření musí být vzájemná shoda.

1. 17.2 Náčrt obsahuje zákres geometrického základu (s označením identických bodů použitých pro zobrazení změny značkou č. 1.10), měřické sítě, rámu s označením listů katastrální mapy (je-li jím náčrt dělen, a to jen u grafických map), dosavadního a nového (změnou vzniklého nebo zamýšleného) stavu polohopisu, způsob označení hranic (s rozlišením druhu ohrazení a oplocení), parcelní čísla a mapové značky druhů pozemků, značky budov a oměrné a jiné kontrolní míry, pokud nejsou uvedeny v zápisníku, popř. další související údaje obsahu katastru (způsob využití nebo ochrany nemovitosti apod.). Pokud jsou oměrné a jiné kontrolní míry uvedeny v zápisníku, symbolizuje se míra v náčrtu zakreslením krátké čárky uprostřed a podél příslušné délky. U zaměřované budovy a budov, které mají pro zaměření změny význam, je vhodné uvést jejich popisné nebo evidenční číslo.
2. 17.3 Náčrt obsahuje také dosavadní i nový stav vyjadřující rozsah právních vztahů k nemovitostem dotčeným změnou, které dosud nejsou obsahem katastrální mapy (§ 84 odst. 1).
3. 17.4 Náčrt má formální náležitosti grafického znázornění plánu (bod 16). Vyhotovuje se v takovém měřítku, aby všechny údaje byly zřetelné i při jeho případné reprodukci. Není-li možné v použitém měřítku některou část změny zobrazit (např. drobné výstupky), vykreslí se na okraji náčrtu detail ve větším měřítku s vyznačením vzájemné souvislosti písmenem velké abecedy. Pro zákres vzdálených bodů se použije ustanovení bodu 16.3. Není na závadu, je-li významnější obsah zvýrazněn (např. měřická síť červeně, nové budovy šrafováním), nesmí tím však být zhoršena čitelnost nebo reprodukovatelnost náčrtu.
4. 17.5 Nelze-li náčrt orientovat shodně s katastrální mapou, vyznačí se orientace k severu. Náčrt má formát A4 a v případě většího formátu (při měření většího rozsahu) se skládá do uvedeného formátu tak, aby na vrchní straně byl údaj o jeho příslušnosti k záznamu podrobného měření nebo – má-li náčrt více samostatných částí než 3 – uvede se na první z nich také jednoduchý přehled jejich kladu.
5. 17.6 V zápisníku se uvádějí:
   1. a) souřadnice bodů geometrického základu podrobného měření a kontrolních bodů,
   2. b) údaje o ověření polohy bodů podle písmene a),
   3. c) změřené hodnoty určujících a kontrolních údajů nových bodů a kontrolních bodů, popř. doplňující (vysvětlující) popis podrobných bodů.

   Zápis do tiskopisu může být nahrazen textovým výpisem z polního registračního zařízení.

1. 17.7 V rámci jednoho záznamu podrobného měření se číslují:
   1. a) identické a nové podrobné body od čísla 1 do 3999,
   2. b) pomocné body měřické sítě od čísla 4001.

   U identických a kontrolních bodů určených v souřadnicích S-JTSK nelze čísla bodů a jejich souřadnice dokumentované katastrálním úřadem měnit.

1. 17.8 Pro seznam souřadnic platí ustanovení bodu 16.15 s tím, že se u podrobných bodů se souřadnicemi v S-JTSK uvádí kód kvality (bod 12.15).
2. 17.9 Je-li v plánu upozorněno na chybu v katastru, uvede jeho vyhotovitel v záznamu podrobného měření důvody, pro které považuje obsah katastru za chybný, popř. údaje, podle kterých může být chyba opravena.
