9.1.2.2.2Označení únikového východu nebo návod na otevření únikového východu v autobusu chybí nebo je nečitelný.B
9.1.2.3
Chybí kladívko k rozbití skla únikového okna autobusu
9.1.2.3V blízkosti únikového okna autobusu není k dispozici zařízení nebo nástroj pro jeho rozbití.A
9.1.2.4
Únikové východy autobusu nejsou v souladu s požadavky
9.1.2.4.1Počet, druh, rozměr, umístění nebo provedení (materiál) únikových východů (úniková okna odhoditelná / závěsná, únikové poklopy střešní / podlahové) neodpovídá kategorii a třídě autobusu.B
9.1.2.4.2Neschválená úprava únikového okna autobusu (např. nalepení reklamní fólie), vyjma použití schválené folie pro úniková okna, opatřené povinným štítkem s předepsanými údaji (označení výrobce, typ výrobku, schvalovací číslo ATEST 8 SD XXXX a text „URČENO NA ÚNIKOVÁ OKNA“).B
9.1.2.4.3Dodatečná úprava vnitřních/vnějších prostorů autobusu, která brání použití některého únikového východu nebo brání požadovanému přístupu k takovému východu.B
9.1.2.4.4Montáž schválené fólie na úniková okna autobusu neodpovídá požadavkům.B
9.2 Systém odmrazování a odmlžování čelního skla autobusu
9.2Systém odmrazování a odmlžování čelního skla autobusuVizuální kontrola a zkouška činnosti.
9.2.1
Odmlžování čelního skla autobusu nefunguje nebo nefunguje správně
9.2.1.1Ovladačem systému odmlžování čelního skla autobusu nelze měnit výkon odmlžování (např. otáčky ventilátoru).A
9.2.1.2Systém odmlžování čelního skla autobusu nefunguje nebo systém odmlžování není zjevně dostatečně účinný (netěsnost vzduchového potrubí apod.).B
9.2.2
Systémem odmrazování a odmlžování autobusu se dostávají do prostoru pro řidiče nebo do prostoru pro cestující emise jedovatých či výfukových plynů
9.2.2.1Nevyhovujícím stavem systému odmrazování nebo odmlžování čelního skla autobusu (např. netěsnost nebo nadměrná koroze potrubí) hrozí nebezpečí pronikání emisí jedovatých či výfukových plynů do prostoru pro řidiče nebo pro cestující.B
9.2.2.2Systémem odmlžování nebo odmrazování čelního skla autobusu se dostávají do prostoru pro cestující emise výfukových nebo jiných jedovatých plynů.C
9.2.3
Odmrazování čelního skla autobusu nefunguje nebo nefunguje správně
9.2.3Systém odmrazování čelního skla autobusu nefunguje nebo systém odmrazování není zjevně dostatečně účinný (netěsnost vzduchového potrubí apod.).B
9.3 Systém větrání a vytápění autobusu
9.3Systém větrání a vytápění autobusuVizuální kontrola a zkouška činnosti.
9.3.1
Vadná funkce systému větrání a vytápění v autobusu
9.3.1.1Systém větrání nebo klimatizace v autobusu, je-li namontována, není funkční nebo nelze plynule regulovat intenzitu větrání / chlazení (např. nad sedadlem).A
9.3.1.2V autobusu zjevně nefunguje systém vytápění nebo je vytápění zjevně nedostatečné nebo nelze teplotu vytápění plynule regulovat.B
9.3.1.3Některá část zařízení vytápění prostoru pro cestující chybí (např. kryt) nebo je nevhodně vedená nebo je poškozená natolik, že může způsobit cestujícím v autobusu popáleniny.B
9.3.2
Systémem větrání a vytápění v autobusu se dostávají do prostoru pro řidiče nebo pro cestující emise jedovatých či výfukových plynů
9.3.2.1Nevyhovujícím stavem systému větrání nebo vytápění autobusu (např. netěsnost nebo nadměrná koroze vzduchového potrubí / výměníku) hrozí nebezpečí pronikání emisí jedovatých či výfukových plynů do prostoru pro řidiče nebo pro cestující.B
9.3.2.2Systémem větrání nebo vytápění autobusu se dostávají do prostoru pro řidiče nebo pro cestující emise jedovatých či výfukových plynů.C
9.4 Sedadla v autobusu
9.4.1Sedadla pro cestující v autobusu (včetně sedadel doprovodu)Vizuální kontrola.
9.4.1.1
Některé sedadlo pro cestující v autobusu je poškozené nebo není bezpečné
9.4.1.1.2Konstrukce sedadla pro cestující v autobusu je poškozená nebo nadměrně opotřebená (sedák / opěradlo), prasklá, deformovaná nebo neúplná nebo poškození sedadla může způsobit zranění přepravované osoby.B
9.4.1.2
Některé sedadlo pro cestující v autobusu je uvolněné nebo ukotvení sedadla není spolehlivé
9.4.1.2Některý spojovací prvek ukotvení sedadla pro cestující v autobusu je uvolněný, prasklý nebo chybí nebo způsob ukotvení sedadla neodpovídá požadavkům (např. mimo kotevní úchyty) nebo kotevní úchyt (včetně okolí) je nadměrně zkorodovaný a tato závada ovlivňuje spolehlivost ukotvení sedadla.B
9.4.1.3
Systém seřízení nebo posouvání sedadla pro cestující v autobusu je vadný nebo nelze sedadlo aretovat spolehlivě v požadované poloze
9.4.1.3.1Větší vůle než montážní v systému posouvání / seřízení sedadla pro cestující v autobusu (např. boční, úhlové), ovlivňující mechanické vlastnosti sedadla (vůle / tuhost).A
9.4.1.3.2Systém seřízení nebo posouvání sedadla pro cestující v autobusu je vadný nebo nelze sedadlo aretovat spolehlivě v požadované poloze nebo se sedadlo po sklopení samočinně nezablokuje v obvyklé poloze.B
9.4.1.4
Sedadla pro cestující v autobusu nejsou v souladu s požadavky
9.4.1.4.1Počet sedadel pro cestující v autobusu, nestanoví-li výrobce jinak, neodpovídá počtu (chybí / překračuje počet sedadel / kotevních úchytů) uvedeném v dokumentaci vozidla nebo typ sedadla (provedení) neodpovídá požadavkům homologace nebo neodpovídá požadavkům typu vozidla.B
9.4.1.4.2Předepsaný minimální volný prostor pro sedícího cestujícího v autobusu nebo volný prostor nad místem sedění je zjevně snížen (např. dodatečnou úpravou).B
9.4.1.4.3Sedadla pro cestující blokují nouzový východ autobusu.B
9.4.2Prostor pro řidiče autobusu (další požadavky)Vizuální kontrola.
9.4.2.1
Sluneční clona nebo antireflexní ochrana proti oslnění řidiče autobusu je vadná nebo neodpovídá požadavkům
9.4.2.1.2Sluneční clona v autobusu nelze spolehlivě aretovat v nastavené poloze nebo sluneční clona / antireflexní ochrana proti oslnění řidiče chybí nebo je v tak zhoršeném stavu, že neplní svoji funkci nebo neodpovídá požadavkům (např. rozměr).B
9.4.2.2
Ochrana řidiče autobusu je nespolehlivá nebo neodpovídá požadavkům
9.4.2.2.1Prostor řidiče autobusu, je-li opatřen zábranou (dvířky), nelze spolehlivě zajistit v zavřené poloze.B
9.4.2.2.2Prostor řidiče autobusu, je-li vyžadováno, není dostatečně chráněn před cestujícími nebo předměty (např. zavazadly) a hrozí nebezpečí zranění řidiče nebo prostor řidiče neodpovídá požadavkům.B
9.5 Vnitřní osvětlení a navigační zařízení autobusu
9.5Vnitřní osvětlení a navigační zařízení autobusuVizuální kontrola a zkouška činnosti.
9.5.1
Vnitřní osvětlení a navigační zařízení autobusu je vadné nebo neodpovídá požadavkům
9.5.1.1Některá svítilna vnitřního osvětlení stanovených prostorů autobusu nesvítí, ale tato závada neohrožuje bezpečnost přepravy cestujících.A
9.5.1.2Některé svítilny vnitřního osvětlení stanovených prostorů autobusu nesvítí nebo jsou poškozeny / a natolik (ostré hrany), že tato závada ohrožuje bezpečnost přepravy cestujících.B
9.5.1.3Některý stanovený prostor autobusu, je-li osvětlení vyžadováno (např. schody, východy, prostor pro cestující, toalety, vnitřní označení a vnitřní ovladače východů, překážky v prostoru autobusu) není osvětlen předepsaným umělým vnitřním osvětlením, nebo způsob osvětlení neodpovídá požadavkům.B
9.6 Uličky, plochy pro stojící cestující, přihrádky pro zavazadla v autobusu
9.6Uličky, plochy pro stojící cestující, přihrádky pro zavazadla v autobusuVizuální kontrola.
9.6.1
Podlaha v autobusu je vadná nebo nespolehlivá
9.6.1.1Povrch podlahy autobusu nezajišťuje bezpečný pohyb cestujících a může zapříčinit jejich zranění (např. povrch nadměrně opotřebený, potrhaný, vyboulený).B
9.6.1.2Některý poklop v podlaze autobusu není dostatečně upevněn nebo zajištěn proti otevření nebo některá jeho část nadměrně vyčnívá nad úroveň podlahy a může zapříčinit zranění cestujících.B
9.6.1.3Podlaha autobusu je v natolik zhoršeném stavu (např. nadměrná koroze, praskliny nebo nespolehlivě uchycené poklopy nebo poklop chybí), že je bezprostředně ohrožena bezpečnost přepravovaných osob.C
9.6.2
V autobusu vadné zábradlí nebo madla
9.6.2.1Některá madla (zábradlí) nebo držadla (poutka) v autobusu jsou uvolněná, ale tato závada neohrožuje zdraví a bezpečnost přepravovaných osob.A
9.6.2.2Madla (zábradlí) a držadla (poutka) v autobusu jsou na svém povrchu natolik poškozena, že mohou způsobit zranění přepravovaných osob nebo jsou prasklá nebo nespolehlivě uchycená, že neplní svoji funkci nebo ohrožují bezpečnost přepravovaných osob.B
9.6.3
Přihrádky pro zavazadla v autobusu jsou uvolněné nebo poškozené tak, že může dojít k vypadnutí zavazadel
9.6.3.1Přihrádka pro zavazadla v autobusu je uvolněná, ale tato závada neovlivňuje její funkci (bezpečnou přepravu zavazadel).A
9.6.3.2Přihrádka pro zavazadla v autobusu je uvolněná nebo poškozená natolik, že je ohrožena její funkce (nebezpečí vypadnutí zavazadel na cestující během jízdy).B
9.6.3.3Prostor pro zavazadla v autobusu nelze bezpečně uzavřít, nebezpečí vypadnutí zavazadel.B
9.6.4
Uličky nebo plochy pro stojící cestující nebo přihrádky pro zavazadla v autobusu nejsou v souladu s požadavky
9.6.4.1Rozměry (minimální šířka, maximální sklon) nebo povrchová úprava podlahy uličky autobusu není v souladu s požadavky (např. po dodatečné úpravě).B
9.6.4.2Provedení, povrchová úprava nebo způsob montáže madel (zábradlí) nebo držadel v autobusu není v souladu s požadavky (např. po dodatečné úpravě) nebo některá předepsaná madla (zábradlí) nebo držadla (poutka) chybí.B
9.6.4.3Provedení prostoru pro zavazadla v autobusu není v souladu s požadavky (např. po dodatečné úpravě) a hrozí nebezpečí vypadnutí zavazadel.B
9.7 Schody v autobusu
9.7Schody v autobusuVizuální kontrola a zkouška činnosti
9.7.1
Schody v autobusu jsou vadné nebo nejsou bezpečné
9.7.1.1Nášlapná plocha schodů autobusu nezajišťuje bezpečný pohyb cestujících a může zapříčinit jejich zranění (např. povrch nadměrně opotřebený, potrhaný, vyboulený).B
9.7.1.2Nášlapná plocha schodů autobusu je v natolik zhoršeném stavu, že je bezprostředně ohrožena bezpečnost osob.C
9.7.2
Zasouvatelné schody v autobusu nefungují správně
9.7.2Zasouvatelné schody autobusu nelze vysunout / zasunout nebo signalizace funkce u řidiče, je-li vyžadována, není funkční nebo chybí.B
9.7.3
Schody v autobusu nejsou v souladu s požadavky
9.7.3.1Rozměry, tvar, sklon nebo povrch schodů autobusu nejsou v souladu s požadavky.B
9.7.3.2Pohyb zasouvatelných schodů autobusu nebo porušení předepsaných požadavků pro zasouvatelné schody může způsobit zranění osob.B
9.8 Systém vnitřní komunikace s cestujícími autobusu
9.8Systém vnitřní komunikace s cestujícími autobusuVizuální kontrola a zkouška činnosti.
9.8.1
Systém vnitřní komunikace s cestujícími autobusu je vadný nebo neodpovídá požadavkům
9.8.1.1Některý prostředek (tlačítko) pro komunikaci mezi řidičem autobusu a prostorem pro cestující nebo odpočinkovým prostorem pro druhého řidiče, je-li vyžadován, nefunguje nebo chybí.A
9.8.1.2Systém vnitřní komunikace s cestujícími autobusu, je-li vyžadován, chybí nebo není funkční nebo neodpovídá požadavkům.B
9.9 Nápisy a upozornění (piktogramy) v autobusu
9.9Nápisy a upozornění (piktogramy) v autobusuVizuální kontrola.
9.9.1
Nápisy nebo piktogramy v autobusu jsou poškozené nebo chybné nebo nečitelné nebo chybí
9.9.1.1Vnitřní označení autobusu předepsanými nápisy nebo piktogramy je poškozené, ale čitelné.A
9.9.1.2Vnitřní označení autobusu předepsanými nápisy nebo piktogramy chybí nebo je poškozené tak, že nápisy nebo piktogramy jsou nečitelné.B
9.9.2
Nápisy a upozornění (piktogramy) v autobusu nejsou v souladu s požadavky
9.9.2Předepsaná minimální velikost číslic nebo písmen nebo provedení piktogramů pro vnitřní označení autobusů není v souladu s požadavky.A
9.10 Požadavky týkající se dopravy dětí v autobusu
9.10.1Požadavky na dveře autobusu, určeného pro přepravu dětíVizuální kontrola.
9.10.1.1
Ochrana dveří v autobusu určeném pro přepravu dětí není v souladu s požadavky
9.10.1.1U speciálně konstruovaných autobusů na přepravu dětí (školáků), konstrukce nebo systém ovládání provozních dveří neodpovídá požadavkům.B
9.10.2Signalizační a speciální vybavení v autobusu určeném pro přepravu dětíVizuální kontrola.
9.10.2.1
Signalizační nebo speciální vybavení v autobusu pro přepravu dětí chybí nebo není v souladu s požadavky
9.10.2.1U speciálně konstruovaných autobusů na přepravu dětí (školáků), signalizační nebo speciální vybavení chybí nebo není v souladu s požadavky.A
9.11 Požadavky týkající se dopravy cestujících se sníženou pohyblivostí v autobusu
9.11.1Rampy, zdviže a dveře vztahující se k dopravě cestujících se sníženou pohyblivostí v autobusuVizuální kontrola a zkouška činnosti.
9.11.1.1
Některá rampa, zdviž nebo dveře autobusu určené pro nastupování a vystupování cestujících se sníženou pohyblivostí, nejsou funkční
9.11.1.1.1Dveře autobusu pro přístup invalidních vozíků, jsou-li vyžadovány, neumožňují snadný přístup nebo nejsou vybaveny rampou nebo zdviží.B
9.11.1.1.2Zdviž nebo rampa autobusu není funkční nebo nefunguje v celém rozsahu nebo ji nelze spolehlivě zajistit v přepravní poloze.B
9.11.1.1.3Při použití zdviže autobusu se neuvede samočinně v činnost zařízení bránící nechtěnému pohybu invalidního vozíku.B
9.11.1.2
Některá rampa, zdviž nebo dveře autobusu určené pro nastupování a vystupování cestujících se sníženou pohyblivostí, je ve zhoršeném stavu nebo může způsobit zranění cestujících
9.11.1.2.1Předepsané označení zdviže / rampy autobusu nebo směru pohybu invalidního vozíku, je-li vyžadováno, chybí nebo je nadměrně poškozené.B
9.11.1.2.2Dveře, podlaha nebo zařízení zdviže / rampy autobusu je opotřebované, nadměrně zkorodované, popraskané nebo poškozené tak, že může způsobit zranění nebo překáží v pohybu cestujícím.B
9.11.1.3
Ovládání rampy nebo zdviže, určené pro nastupování a vystupování cestujících se sníženou pohyblivostí, nefunguje nebo nefunguje správně
9.11.1.3.1Ovládání zdviže / rampy autobusu, které jsou poháněné servomotorem, není funkční.B
9.11.1.3.2Zařízení pro ručně ovládanou zdviž invalidního vozíku v autobusu nefunguje nebo zjevně nefunguje správně.B
9.11.1.4
Kontrolka nebo zvuková signalizace upozorňující řidiče autobusu na používání rampy nebo zdviže cestujícími se sníženou pohyblivostí, nefunguje nebo chybí
9.11.1.4.1Kontrolka, upozorňující řidiče autobusu na vysunutou nebo spuštěnou polohu zařízení pro nastupování (zdviž, rampa), nefunguje nebo chybí.B
9.11.1.4.2Optická a zvuková signalizace vysunutí a zasunutí rampy v prostoru dveří autobusu, je-li vyžadována, nefunguje nebo chybí.B
9.11.1.5
Rampa, zdviž nebo dveře autobusu určené pro nastupování a vystupování cestujících se sníženou pohyblivostí, neodpovídají požadavkům
9.11.1.5.1Dveře autobusu pro přístup invalidních vozíků, jsou-li vyžadovány, nejsou v souladu s požadavky.B
9.11.1.5.2Zdviž / rampa pro přístup invalidních vozíků do autobusu nebo způsob jejich ovládání není v souladu s požadavky.B
9.11.2Upevnění vozíků pro invalidy v autobusuVizuální kontrola a zkouška činnosti.
9.11.2.1
Zádržný systém pro uchycení invalidního vozíku v autobusu není funkční
9.11.2.1U zádržného systému pro uchycení invalidního vozíku v autobusu, vybaveného samonavíjecím pásem, samonavíjecí zařízení nenavíjí nebo nenavíjí správně nebo blokovací zařízení neblokuje.B
9.11.2.2
Zádržný systém pro uchycení invalidního vozíku v autobusu je poškozený nebo není spolehlivý
9.11.2.2.2Popruh zádržného systému pro uchycení invalidního vozíku v autobusu poškozen tak, že je narušena jeho pevnost (naříznutý, prodřený, roztřepený apod.).B
9.11.2.2.3Některá tuhá část zádržného systému pro uchycení invalidního vozíku v autobusu má na svém povrchu ostré hrany, které mohou třením způsobit opotřebení nebo porušení popruhu nebo způsobit zranění osob nebo některá tuhá část soupravy pásu vykazuje známky poškození nebo koroze, která ohrožuje správnou funkci zařízení.B
9.11.2.2.4Některá část připevňovacího kování zádržného systému pro uchycení invalidního vozíku v autobusu je uvolněná nebo poškozená tak, že ukotvení zádržného systému uchycení invalidního vozíku není spolehlivé.B
9.11.2.2.6Konstrukce opěradla / opory pro přepravu invalidního vozíku orientovaného směrem vzad je poškozená natolik, že opěradlo / opora neplní svoji funkci nebo může způsobit zranění ostatních přepravovaných osob (ostré hrany).B
9.11.2.3
Spony zádržného systému pro uchycení invalidního vozíku v autobusu nelze spolehlivě zapnout nebo rozepnout
9.11.2.3Spony zádržného systému pro uchycení invalidního vozíku v autobusu nelze spolehlivě zapnout nebo rozepnout.B
9.11.2.4
Prostor, určený pro přepravu invalidního vozíku v autobusu, není v souladu s požadavky
9.11.2.4.1Prostor určený pro přepravu invalidního vozíku v autobusu neodpovídá požadavkům nebo není vybaven předepsaným typem zádržného systému.B
9.11.2.4.2Autobus, který je určen pro přepravu invalidního vozíku, není opatřen předepsaným označením.A
9.11.3Signalizační a speciální vybavení autobusu, vztahující se k dopravě cestujících se sníženou pohyblivostíVizuální kontrola.
9.11.3.1
Dorozumívací zařízení nebo speciální vybavení určené pro cestující se sníženou pohyblivostí, chybí nebo není v souladu s požadavky
9.11.3.1Dorozumívací zařízení pro osoby se sníženou pohyblivostí, je-li vyžadováno, nefunguje, nebo chybí nebo její provedení nebo umístění v autobusu není v souladu s požadavky.B
9.12 Jiné speciální vybavení autobusu
9.12.1Zařízení pro přípravu jídla v autobusuVizuální kontrola.
9.12.1.1
Zařízení pro přípravu jídla v autobusu není v souladu s požadavky
9.12.1.1Montáž zařízení pro výrobu horkých nápojů nebo kuchyňské zařízení v autobusu nesplňuje požadavky bezpečnosti.B
9.12.1.2
Zařízení pro přípravu jídla v autobusu je poškozené do takové míry, že by bylo jeho používání nebezpečné
9.12.1.2Zařízení pro přípravu jídla v autobusu je zjevně poškozené do takové míry, že by bylo jeho používání nebezpečné.B
9.12.2Sanitární zařízení v autobusuVizuální kontrola.
9.12.2
Sanitární zařízení v autobusu je poškozené a může způsobit zranění nebo není v souladu s požadavky
9.12.2.1Sanitární zařízení v autobusu není v souladu s požadavky.A
9.12.2.2Sanitární zařízení v autobusu je poškozené a může způsobit zranění.B
9.12.3Jiné zařízení namontované v autobusu (např. audiovizuální systémy)Vizuální kontrola.
9.12.3 Dodatečně namontované zařízení v autobusu není v souladu s požadavky nebo porušuje požadavky na bezpečnost9.12.3.1Audiovizuální systémy pro cestující, nejsou umístěny mimo zorné pole řidiče, nebo jejich provedení nebo umístění porušuje požadavky na bezpečnost (ostré hrany) nebo minimální výšku nad sedadlem.B
9.12.3.2Dodatečná montáž zařízení (výbavy) v autobusu není v souladu s požadavky, ale není ohrožena bezpečnost jízdy ani bezpečnost cestujících.A
9.12.3.3Dodatečně namontované zařízení (výbava) v autobusu porušuje požadavky na bezpečnost.B
  • Poznámky:
    1. - "Homologované zařízení" - zde znamená systém, konstrukční část nebo samostatný technický celek homologovaný podle příslušného předpisu EHK nebo schválený podle příslušné směrnice nebo nařízení EHS/ES/EU.
    2. - "Požadavky" - zde znamená požadavky na schválení vozidla k datu první registrace nebo prvního uvedení do provozu a také povinnosti dodatečného vybavení podle příslušných právních předpisů. Věta první také platí pro systémy, konstrukční části nebo samostatné technické celky vozidla.
    3. - "Vizuální kontrola" - zde znamená zejména prohlédnutí kontrolovaných položek a v případě potřeby také fyzické prověření jejich ovládání, posouzení hluku nebo užití jiného vhodného prostředku kontroly bez použití technických zařízení.
    4. - " Nebezpečná úprava" - zde znamená úprava, které má nepříznivý vliv na bezpečnost vozidla v provozu na pozemních komunikacích anebo negativní vliv na životní prostředí.
    5. - "Identifikace vozidla" - zde znamená činnost, při níž stanice technické kontroly přezkoumává soulad identifikačních údajů s předloženou dokumentací k vozidlu, kterou je zejména osvědčení o registraci vozidla, technický průkaz, výpis technických údajů k vozidlu vydaný akreditovaným zástupcem nebo pověřenou zkušebnou, COC list nebo jiný na roveň postavený dokument. Soulad provedení identifikátorů na vozidle se porovnává se schválenou databází.
    6. - "Identifikační údaj" - zde znamená zejména identifikační číslo vozidla (VIN) a povinný štítek výrobce. Pro identifikaci vozidla je možné použít i další údaje přidělené vozidlu zpravidla výrobcem vozidla nebo registračním místem: číslo motoru, je-li jím vozidlo vybaveno a je-li uvedeno v dokladech k vozidlu, registrační značku a provedení vozidla nebo jiné podobné údaje, podle nichž lze určit jedinečnost vozidla.
    7. - „DOT“ je označení úřadu upravující předpisy v dopravě v USA (Department of Transport U.S.), kterým jsou označovány systémy, konstrukční části nebo samostatné technické celky, které odpovídají požadavkům tohoto úřadu.
    8. - U vozidel se zážehovými a vznětovými motory s neřízeným emisním systémem nebo s neřízeným emisním systémem s katalyzátorem, které má zapsanou v technickém průkaze historickou původnost, se při měření emisí provádí vizuální kontrola skupin a dílů ovlivňujících tvorbu emisí škodlivin výfukových plynů zaměřená na úplnost a těsnost palivové, zapalovací, sací a výfukové soustavy a těsnost motoru; kontrola ostatních zařízení určených ke snižování emisí škodlivin (odvětrání motoru, recirkulace výfukových plynů apod.) se provádí v rozsahu stanoveném výrobcem vozidla.
    9. - U vozidla poháněného motorem mazaným směsí paliva s mazivem (dvoutaktní motory) se při měření emisí provádí vizuální kontrola skupin a dílů ovlivňujících tvorbu emisí škodlivin výfukových plynů zaměřená na úplnost a těsnost palivové, zapalovací, sací a výfukové soustavy a těsnost motoru; kontrola ostatních zařízení určených ke snižování emisí škodlivin (odvětrání motoru, recirkulace výfukových plynů apod.) se provádí v rozsahu stanoveném výrobcem vozidla, a kontrola funkce řídicího systému motoru, čtení paměti závad pomocí diagnostického zařízení v rozsahu a způsobem předepsaným výrobcem vozidla.
  • PŘEDEPSANÉ BRZDNÉ ÚČINKY

    PŘEDEPSANÉ BRZDNÉ ÚČINKY
    Brzdný účinek vozidel kategorie M, N a O (provozního brzdění)
    Datum schválení typu od:Kategorie vozidlaMinimálních hodnota
    poměrného brzdného účinku Z (%)
    Max. ovládací síla na
    pedál (N)
    1. 1. 1972M159490
    M2, M351685
    N, O45685
    1. 7. 1995M159490
    N151685
    M2, M3, N2 a N351685
    O 1)45 / 51 2)3)
  • 1) Vozidlo kategorie O1 je-li vybaveno brzdovým systémem.
  • 2) První hodnota platí pro návěsy, druhá pro přívěsy.
  • 3) U poloprůběžného nebo průběžného systému s pneumatickým ovládáním nesmí při zkoušce tlak v plnicí větvi spojovacího potrubí přesáhnout 700 kPa a v ovládací větvi spojení:
    1. a) v pneumatické ovládací větvi nesmí tlak přesáhnout 650 kPa,
    2. b) v elektrické ovládací větvi nesmí přesáhnout digitální požadovanou hodnotu odpovídající 650 kPa.
  • U vozidel kategorie O2 s nájezdovým nebo elektrickým brzdovým systémem se použijí odpovídající vstupní hodnoty dané zkušební metodikou.

    PŘEDEPSANÉ BRZDNÉ ÚČINKY
    Brzdný účinek traktorů (provozního brzdění)
    „a“ = střední plné zpomalení stanovené
    „ dm “7) = a
    Konstrukční rychlost traktoruStřední plné zpomaleníMax. ovládací síla na pedál
    do 30 km/h a schválení typu
    před 1. 3. 1998 4)
    a = 2,4 m/s2600 N
    do 40 km/h a schválení typu po 1. 3. 1998 5)a = 4,5 m/s2600 N
    nad 40 km/h 6)a = 5,0 m/s2600 N
    do 30 km/h 7)a = 3,55 m/s2600 N
    400 N (ruční)
    nad 30 km/h 7)a = 5,0 m/s2600 N
    400 N (ruční)
  • 4) Směrnice rady 76/432/EHS o sbližování právních předpisů členských států týkajících se brzdových zařízení kolových zemědělských a lesnických traktorů, příloha č. II odst. 2.1.1.1.
  • 5) Směrnice komise 96/63/ES, kterou se mění směrnice Rady76/432/EHS, týkající se brzdových zařízení kolových traktorů stanovila vzorec Smax ≤ 0,15 V + (V2/116), kdy z hodnoty 116 vychází střední plné zpomalení 4,5 m/s2.
  • 6) Traktory s maximální konstrukční rychlostí nad 40 km/h se posuzují z hlediska brzdového systému podle předpisu EHK č. 13 jako vozidlo odpovídající kategorie N, nevztahuje se na vozidla, která byla schválena před platností nařízení Komise v přenesené pravomoci (EU) 2015/68 ze dne 15. října 2014, kterým se doplňuje nařízení Evropského parlamentu a Rady (EU) č. 167/2013, pokud jde o požadavky na brzdění vozidel pro účely schvalování zemědělských a lesnických vozidel, v platném znění.
  • 7) Nařízení Komise v přenesené pravomoci (EU) 2015/68 ze dne 15. října 2014, kterým se doplňuje nařízení Evropského parlamentu a Rady (EU) č. 167/2013, pokud jde o požadavky na brzdění vozidel pro účely schvalování zemědělských a lesnických vozidel, v platném znění.
  • Příloha č. 2

    k vyhlášce č. 211/2018 Sb.

    Doklady předkládané k provedení technické prohlídky

    (1) Pravidelná technická prohlídka

    1. - osvědčení o registraci vozidla nebo osvědčení o technickém průkazu,
    2. - technické osvědčení samostatného technického celku, je-li namontován,
    3. - výpis z technického osvědčení samostatného technického celku, je-li namontován,
    4. - je-li vyžadováno měření emisí, protokol o měření emisí, pokud bylo měření emisí provedeno podle § 47 odst. 5 zákona č. 56/2001 Sb., ve znění pozdějších předpisů.

    (2) Technická prohlídka silničních vozidel určených k přepravě nebezpečných věcí zahrnuje kontrolu plnění požadavků stanovených mezinárodní smlouvou9)

    1. - osvědčení o registraci vozidla nebo osvědčení o technickém průkazu,
    2. - technické osvědčení samostatného technického celku, je-li namontován,
    3. - výpis z technického osvědčení samostatného technického celku, je-li namontován,
    4. - protokol o pravidelné technické prohlídce, pokud již byla provedena (nevztahuje se na vozidla nová, prvně uváděná do provozu),
    5. - doklad o provedených prvních nebo periodických zkouškách pevné nebo výměnné nástavby podle dohody ADR vydaný k tomu pověřenou organizací. Zpravidla sestává ze dvou částí, a to zprávy o provedené zkoušce (např. inspekční zprávy) a návazného osvědčení (inspekčního certifikátu) o shodě s platnými požadavky dohody ADR. Jedná-li se o cisternu, musí být v certifikátu vydaném po 31. prosinci 2002 uveden vždy kód cisterny a případně zvláštní ustanovení, která tato cisterna splňuje,
    6. - doklad o zkoušce těsnosti nástavby podle dohody ADR vydaný k tomu pověřenou organizací (pokud ho podle předchozího certifikátu nástavba již má mít),
    7. - osvědčení ADR, pokud již bylo dříve vozidlu vydáno.

    (3) Technická prohlídka za účelem schválení technické způsobilosti silničního vozidla

    1. a) v případě jednotlivě dovezeného vozidla
      1. - je-li vyžadováno měření emisí, protokol o měření emisí, pokud bylo měření emisí provedeno podle § 47 odst. 5 zákona č. 56/2001 Sb., ve znění pozdějších předpisů,
      2. - doklad o registraci vozidla v cizím státě nebo jiný, jemu odpovídající doklad,
    1. b) v případě jednotlivě vyrobeného vozidla:
      1. - je-li vyžadováno měření emisí, protokol o měření emisí, pokud bylo měření emisí provedeno podle § 47 odst. 5 zákona č. 56/2001 Sb., ve znění pozdějších předpisů,
      2. - technické osvědčení samostatného technického celku, je-li namontován,
      3. - výpis z technického osvědčení samostatného technického celku, je-li namontován,
      4. - doklady stanovené schvalovacím orgánem pro provedení technické prohlídky stanovené v podmínkách rozhodnutí, pokud jsou stanoveny,
    1. c) v případě přestavby vozidla:
      1. - osvědčení o registraci vozidla nebo osvědčení o technickém průkazu,
      2. - je-li vyžadováno měření emisí, protokol o měření emisí, pokud bylo měření emisí provedeno podle § 47 odst. 5 zákona č. 56/2001 Sb., ve znění pozdějších předpisů,
      3. - technické osvědčení samostatného technického celku, je-li namontován,
      4. - výpis z technického osvědčení samostatného technického celku, je-li namontován,
      5. - doklady stanovené schvalovacím orgánem pro provedení technické prohlídky stanovené v podmínkách rozhodnutí, pokud tyto jsou stanoveny.

    (4) Technická prohlídka prováděná za účelem zápisu silničního vozidla do registru vozidel

    1. - doklad o technické způsobilosti vozidla,
    2. - prohlášení o shodě nebyl-li vydán technický průkaz,
    3. - osvědčení o registraci vozidla vydaný jiným členským státem a, byl-li vydán, i technický průkaz tohoto vozidla,
    4. - technické osvědčení samostatného technického celku, je-li namontován,
    5. - výpis z technického osvědčení samostatného technického celku, je-li namontován.

    (5) Technická prohlídka na žádost

    1. - pouze ty doklady, které mají vztah k požadovanému rozsahu (plný, částečný, částečný v rozsahu evidenční kontroly) technické prohlídky.

    (6) Opakovaná technická prohlídka

    1. - osvědčení o registraci vozidla nebo osvědčení o technickém průkazu, nebo potvrzení o jeho zadržení,
    2. - technické osvědčení samostatného technického celku, je-li namontován,
    3. - výpis z technického osvědčení samostatného technického celku, je-li namontován,
    4. - je-li vyžadováno měření emisí, protokol o měření emisí, pokud bylo měření emisí provedeno podle § 47 odst. 5 zákona č. 56/2001 Sb., ve znění pozdějších předpisů,
    5. - protokol o předchozí kontrole technického stavu silničního vozidla podle zvláštního právního předpisu nebo jiné obdobné kontrole v jiném členském státě, při které byla na vozidle zjištěna vážná nebo nebezpečná závada, pokud byla tato prohlídka provedena.

    (7) Evidenční kontrola

    1. - osvědčení o registraci vozidla nebo osvědčení o technickém průkazu,
    2. - technické osvědčení samostatného technického celku, je-li namontován,
    3. - výpis z technického osvědčení samostatného technického celku, je-li namontován.

    (8) Technická prohlídka prováděná v rámci technické silniční kontroly podle zákona o silničním provozu

    1. - osvědčení o registraci vozidla nebo osvědčení o technickém průkazu,
    2. - výpis z technického osvědčení samostatného technického celku, je-li namontován.

    (9) Technická prohlídka historického vozidla

    1. - žádost o provedení testování historického vozidla, kde je potvrzena historická původnost, a u registrovaného vozidla v registru historických vozidel dále
    2. - průkaz historického vozidla, včetně jeho příloh, které tvoří nedílnou součást průkazu historického vozidla, je-li vydán,
    3. - osvědčení o registraci vozidla,
    4. - je-li vyžadováno měření emisí, protokol o měření emisí, pokud bylo měření emisí provedeno podle § 47 odst. 5 zákona č. 56/2001 Sb., ve znění pozdějších předpisů.

    Příloha č. 3

    k vyhlášce č. 211/2018 Sb.

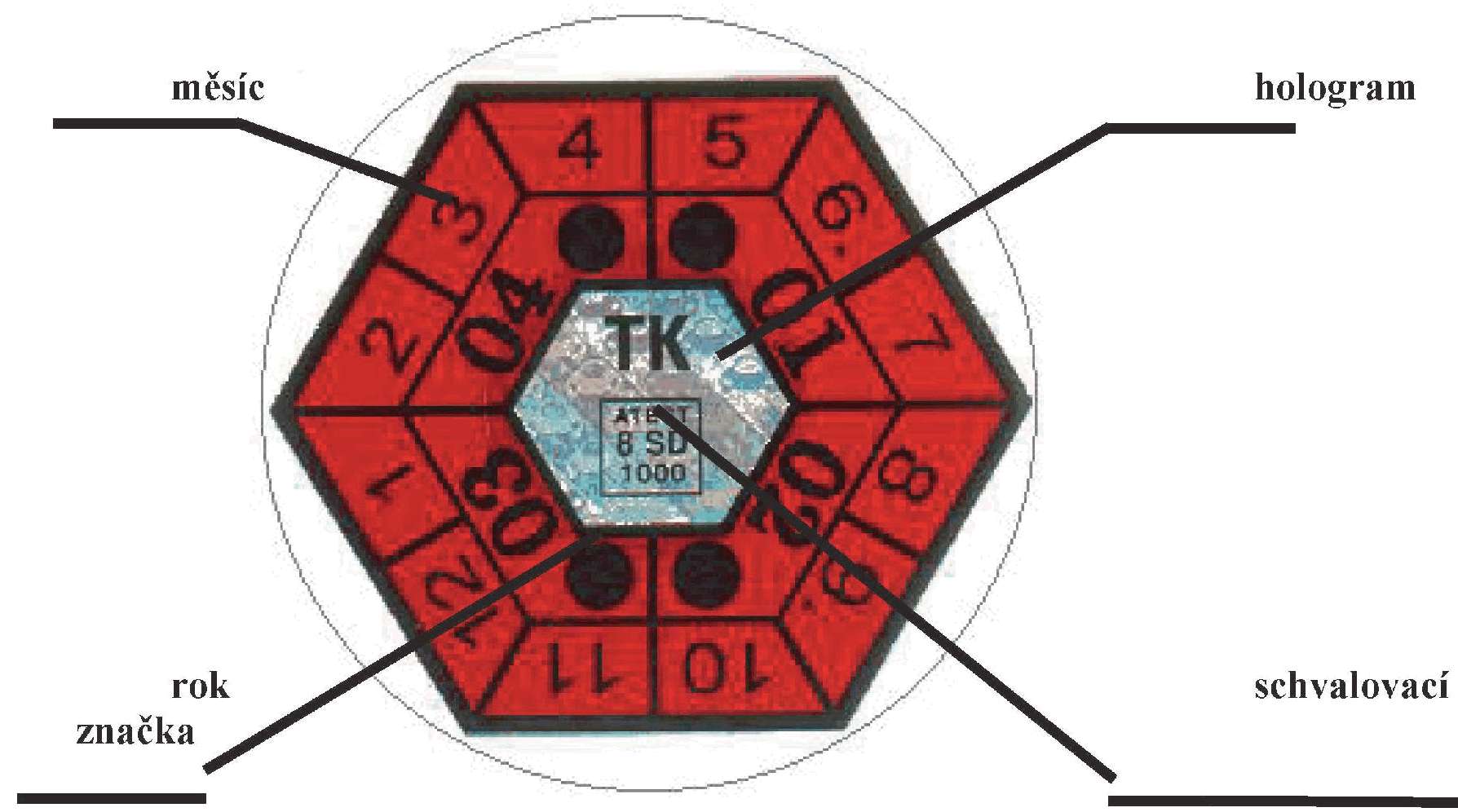

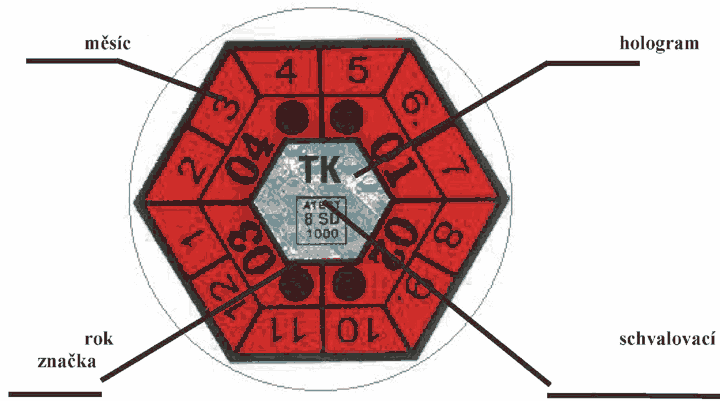

    Vzor a umístění kontrolní nálepky na zadní tabulku registračních značky vozidel

    Kontrolní nálepka technické způsobilosti vozidla je

    1. a) červené barvy,
    2. b) opatřena transparentním lakem, který obsahuje částice odrážející UV světlo, a
    3. c) ve své střední části stříbrným hologramem, na kterém je vyznačena schvalovací značka (ATEST 8 SD 1000).
      Obrázek

    Umístění kontrolní nálepky na tabulce registrační značky

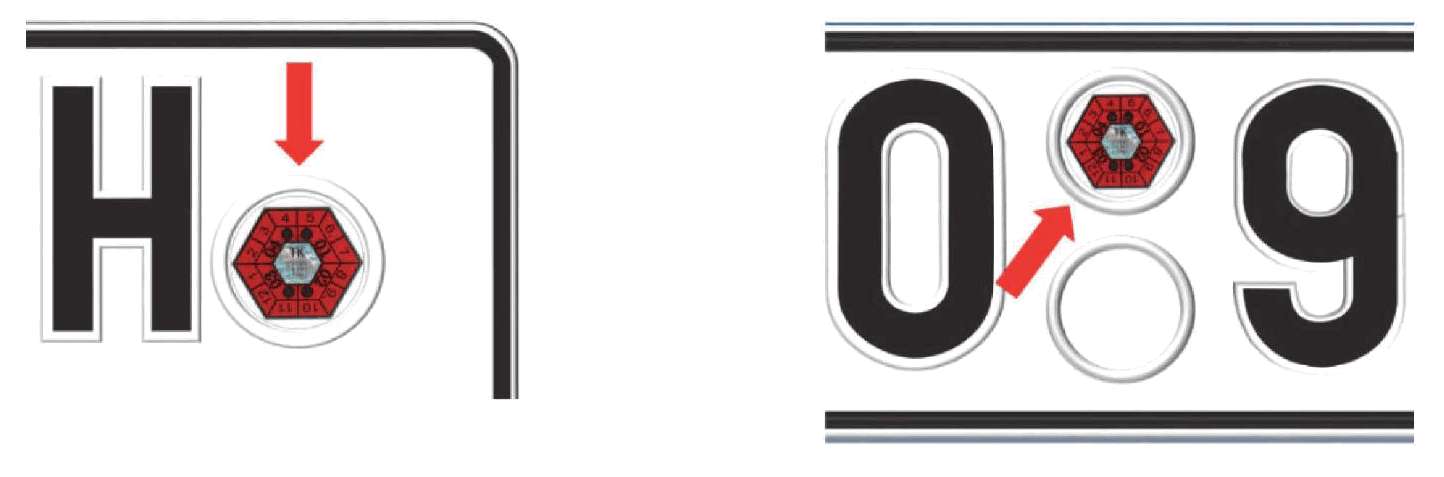

    Kontrolní nálepka se vylepuje na zadní tabulku registrační značky do kruhového prolisu, určeného pro kontrolní nálepku. Je-li tabulka opatřena dvěma kruhovými prolisy, kontrolní nálepka se vylepuje do horního prolisu.

    Obrázek

    Na tabulky registračních značek, které nejsou opatřeny kruhovými prolisy (starší provedení), se kontrolní nálepky vylepují následovně:

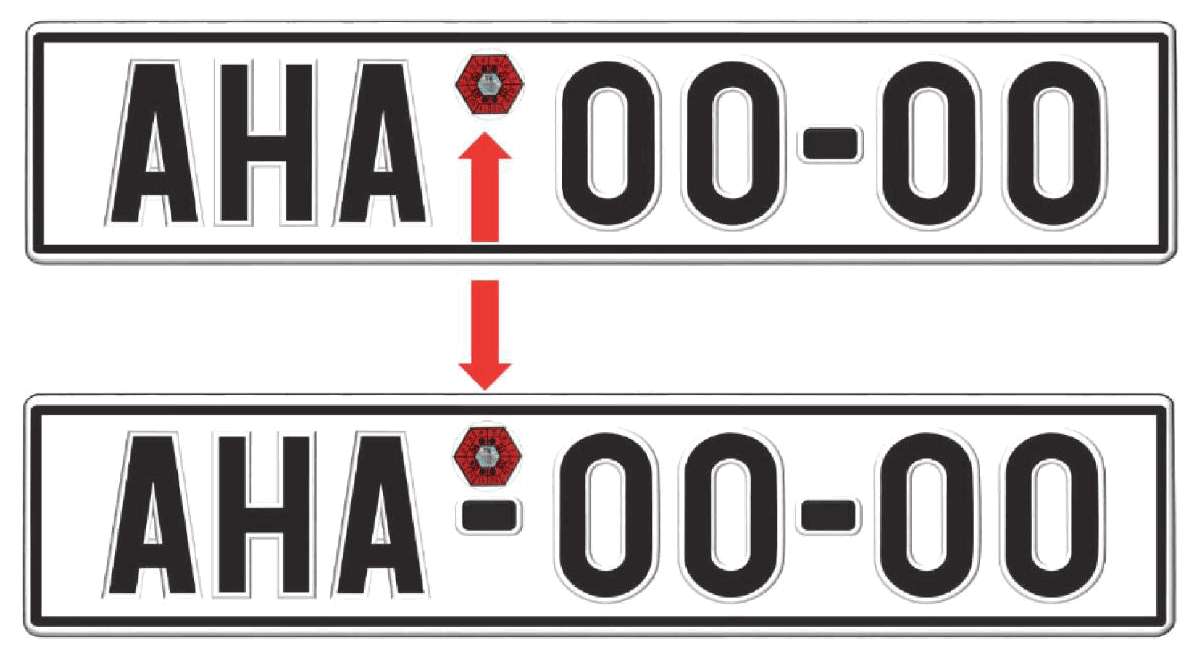

    1. a) Obdélníková jednořadá tabulka registrační značky

      Kontrolní nálepka se vylepuje do horní části první mezery mezi alfanumerickými znaky.

      Obrázek

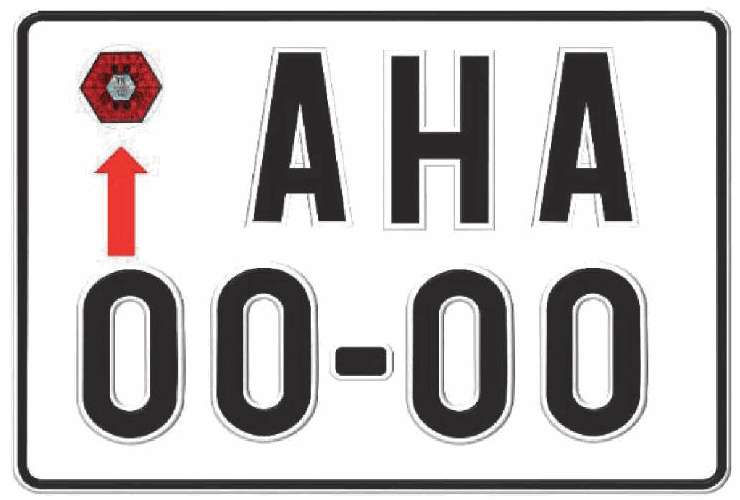

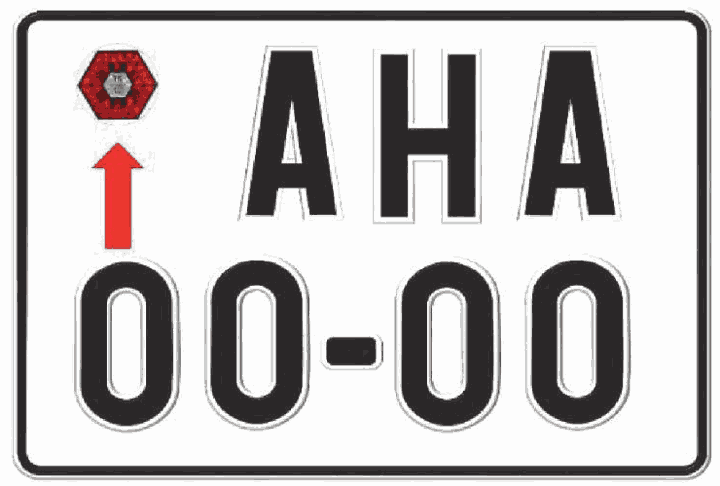

    1. b) Obdélníková dvouřádková tabulka registrační značky

      Kontrolní nálepka se vylepuje do levé horní části tabulky registrační značky.

      Obrázek

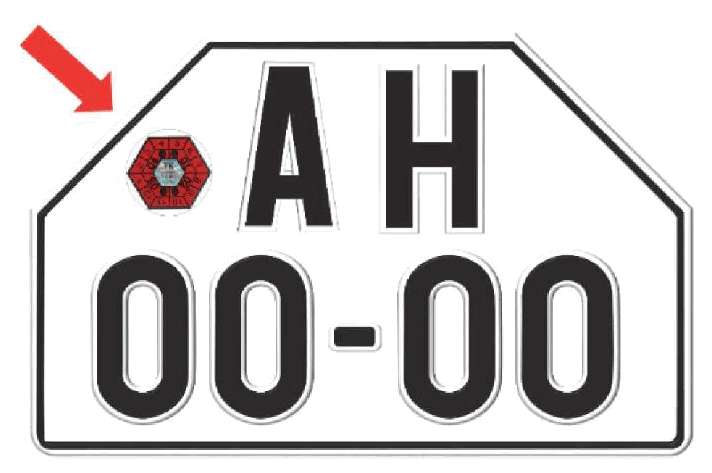

    1. c) Obdélníková dvouřádková tabulka registrační značky se zkosenými rohy (všech rozměrů)

      Kontrolní nálepka se vylepuje do levé horní části tabulky registrační značky.

      Obrázek

    Příloha č. 4

    k vyhlášce č. 211/2018 Sb.

    Vzor protokolů o technické prohlídce

    Obrázek
    Obrázek
    Obrázek
    Obrázek

    Příloha č. 5

    k vyhlášce č. 211/2018 Sb.

    Vzor záznamníku závad

    Obrázek

    Příloha č. 6

    k vyhlášce č. 211/2018 Sb.

    Výpočet kapacitní potřeby technických prohlídek, kapacity kontrolních linek stanic technické kontroly a počtu skutečně provedených technických prohlídek

    Potřebné podklady pro výpočet se stanoví z centrálního registru vozidel a informačního systému technických prohlídek a to vždy k 1.1. a 1.7. každého roku z dat za období předchozích 12 měsíců. Pro výpočet se dále použije aktuální provozní doba a aktuální počet techniků na jednotlivých provozovnách v době, kdy je výpočet prováděn.

    1. 1. Výpočet kapacitní potřeby technických prohlídek

      Ke stanovení kapacitní potřeby technických prohlídek na území okresu10) z hlediska zajištění potřebného počtu technických prohlídek se vychází z počtu vozidel evidovaných v tomto území. Jednotlivé druhy a kategorie vozidel se výpočtem převádějí na základní druh vozidla, kterým je osobní automobil (OA) nebo užitkový automobil (UA). Konkrétně počet vozidel kategorií M1, N1, O1, O2 a L se převádí na počet OA, počet vozidel kategorií M2, M3, N2, N3, O3 a O4 na počet UA. Tím se dostane tzv. upravený počet OA nebo UA, dále označovaný jako OAU nebo UAU.

      Kromě počtu vozidel evidovaných na území okresu se do výpočtu zahrnuje i rozdílná pracnost technických prohlídek (dále jen „TPr“) vozidel kategorií O a L vůči automobilům a rozdílná pracnost evidenčních kontrol (dále jen „EK“), opakovaných technických prohlídek (dále jen „OP“), technických prohlídek před registrací (dále jen „PR“) a technických prohlídek před schválením technické způsobilosti vozidla (dále jen „PS“) vůči pravidelným technickým prohlídkám (dále jen „PT“).

      1. 1.1. Pracnost TPr vozidel kategorií O a L je vyjádřena koeficientem kp podle jednotlivých kategorií vozidel.
        Příloha č. 6 Výpočet kapacitní potřeby technických prohlídek, kapacity kontrolních linek stanic technické kontroly a počtu skutečně provedených technických prohlídek
        kpOOA = TOOA / TOAkpOOA je koeficient vozidel kategorie O1 a O2
        kpLOA = TLOA / TOAkpLOA je koeficient vozidel kategorie L
        kpOUA = TOUA / TUAkpOUA je koeficient vozidel kategorie O3 a O4

        Pro účely této přílohy se rozumí:

        1. a) TOOA je průměrný čas v minutách od zahájení technické prohlídky, které se provádí načtením čárového kódu záznamníku závad a kontrolního technika na kontrolní lince STK (dále jen „zahájení technické prohlídky“) po ukončení technické prohlídky, které se provádí opětovným načtením čárového kódu záznamníku závad na kontrolní lince STK (dále jen „ukončení technické prohlídky“), počítaný ze všech druhů technických prohlídek vozidel kategorie O1 a O2 na území České republiky za období předchozích 12 měsíců z Informačního systému technických prohlídek.
        2. b) TLOA je průměrný čas v minutách od zahájení technické prohlídky po ukončení technické prohlídky počítaný ze všech druhů technických prohlídek vozidel kategorie L na území České republiky za období předchozích 12 měsíců z Informačního systému technických prohlídek.
        3. c) TOA je průměrný čas v minutách od zahájení technické prohlídky po ukončení technické prohlídky počítaný ze všech druhů technických prohlídek vozidel kategorie M1 a N1 na území České republiky za období předchozích 12 měsíců z Informačního systému technických prohlídek.
        4. d) TOUA je průměrný čas v minutách od zahájení technické prohlídky po ukončení technické prohlídky počítaný ze všech druhů technických prohlídek vozidel kategorie O3 a O4 na území České republiky za období předchozích 12 měsíců z Informačního systému technických prohlídek.
        5. e) TUA je průměrný čas v minutách od zahájení technické prohlídky po ukončení technické prohlídky počítaný ze všech druhů technických prohlídek vozidel kategorie N2, N3, M2 a M3 na území České republiky za období předchozích 12 měsíců z Informačního systému technických prohlídek.
      1. 1.2. Pracnost EK, OP, PR a PS vůči PT je vyjádřena koeficientem kEK, kOP, kPR a kPS pro linky OA a UA
        Příloha č. 6 Výpočet kapacitní potřeby technických prohlídek, kapacity kontrolních linek stanic technické kontroly a počtu skutečně provedených technických prohlídek
        kEKOA = TEKOA / TPTOAkEKOA je koeficient pracnost EK vůči PT u OA
        kEKUA = TEKUA / TPTUAkEKUA je koeficient pracnost EK vůči PT u UA
        kOPOA = TOPOA / TPTOAkOPOA je koeficient pracnost OP vůči PT u OA
        kOPUA = TOPUA / TPTUAkOPOA je koeficient pracnost OP vůči PT u UA
        kPROA = TPROA / TPTOAkPROA je koeficient pracnost PR vůči PT u OA
        kPRUA = TPRUA / TPTUAkPROA je koeficient pracnost PR vůči PT u UA
        kPSOA = TPSOA / TPTOAkPSOA je koeficient pracnost PS vůči PT u OA
        kPSUA = TPSUA / TPTUAkPSOA je koeficient pracnost PS vůči PT u UA

        Pro účely této přílohy se rozumí:

        1. a) TEKOA je průměrný čas v minutách od zahájení technické prohlídky po ukončení technické prohlídky počítaný ze všech evidenčních kontrol vozidel kategorií M1, N1, O1, O2 a L na území České republiky za období předchozích 12 měsíců z Informačního systému technických prohlídek.
        2. b) TEKUA je průměrný čas v minutách od zahájení technické prohlídky po ukončení technické prohlídky počítaný ze všech evidenčních kontrol vozidel kategorií M2, M3, N2, N3, O3 a O4 na území České republiky za období předchozích 12 měsíců z Informačního systému technických prohlídek.
        3. c) TOPOA je průměrný čas v minutách od zahájení technické prohlídky po ukončení technické prohlídky počítaný ze všech opakovaných technických prohlídek vozidel kategorií M1, N1, O1, O2 a L na území České republiky za období předchozích 12 měsíců z Informačního systému technických prohlídek.
        4. d) TOPUA je průměrný čas v minutách od zahájení technické prohlídky po ukončení technické prohlídky počítaný ze všech opakovaných technických prohlídek vozidel kategorií M2, M3, N2, N3, O3 a O4 na území České republiky za období předchozích 12 měsíců z Informačního systému technických prohlídek.
        5. e) TPROA je průměrný čas v minutách od zahájení technické prohlídky po ukončení technické prohlídky počítaný ze všech technických prohlídek před registrací vozidel kategorií M1, N1, O1, O2 a L na území České republiky za období předchozích 12 měsíců z Informačního systému technických prohlídek.
        6. f) TPRUA je průměrný čas v minutách od zahájení technické prohlídky po ukončení technické prohlídky počítaný ze všech technických prohlídek před registrací kategorií M2, M3, N2, N3, O3 a O4 na území České republiky za období předchozích 12 měsíců z Informačního systému technických prohlídek.
        7. g) TPSOA je průměrný čas v minutách od zahájení technické prohlídky po ukončení technické prohlídky počítaný ze všech technických prohlídek před schválením technické způsobilosti vozidla vozidel kategorií M1, N1, O1, O2 a L na území České republiky za období předchozích 12 měsíců z Informačního systému technických prohlídek.
        8. h) TPSUA je průměrný čas v minutách od zahájení technické prohlídky po ukončení technické prohlídky počítaný ze všech technických prohlídek před schválením technické způsobilosti vozidla vozidel kategorií M2, M3, N2, N3, O3 a O4 na území České republiky za období předchozích 12 měsíců z Informačního systému technických prohlídek.
        9. i) TPTOA je průměrný čas v minutách od zahájení technické prohlídky po ukončení technické prohlídky počítaný ze všech pravidelných technických prohlídek vozidel kategorií M1, N1, O1, O2 a L na území České republiky za období předchozích 12 měsíců z Informačního systému technických prohlídek.
        10. j) TPTUA je průměrný čas v minutách od zahájení technické prohlídky po ukončení technické prohlídky počítaný ze všech pravidelných technických prohlídek vozidel kategorií M2, M3, N2, N3, O3 a O4 na území České republiky za období předchozích 12 měsíců z Informačního systému technických prohlídek.
        11. k) Průměrný čas (TOOA, TLOA, TOA, TOUA, TUA) se vypočte takto: Sečtou se součiny počtu jednotlivých druhů technických prohlídek (pravidelná, opakovaná, před schválením, před registrací a evidenční kontrola) s průměrným časem jednotlivých druhů technických prohlídek (pravidelná, opakovaná, před schválením, před registrací a evidenční kontrola) a to se podělí součtem počtů jednotlivých druhů technických prohlídek (pravidelná, opakovaná, před schválením, před registrací a evidenční kontrola) pro dané kategorie vozidel.
        12. l) Průměrný čas (TEKOA, TOPOA, TPROA, TPSOA, TPTOA, TEKUA, TOPUA, TPRUA, TPSUA, TPTUA) se vypočte takto: Sečtou se součiny počtu evidenční kontrol, opakovaných technických prohlídek, technických prohlídek před registrací, technických prohlídek před schválením technické způsobilosti, pravidelných technických prohlídek jednotlivých kategorií M1, N1, O1, O2, L pro linky OA a M2, M3, N2, N3, O3, O4 pro linky UA s průměrným časem evidenční kontrol, opakovaných technických prohlídek, technických prohlídek před registrací, technických prohlídek před schválením technické způsobilosti, pravidelných technických prohlídek jednotlivých kategorií a to se podělí součtem počtů evidenční kontrol, opakovaných technických prohlídek, technických prohlídek před registrací, technických prohlídek před schválením technické způsobilosti, pravidelných technických prohlídek jednotlivých kategorií.
      1. 1.3. Potřebná kapacita STK pro OA (PKOA)

        Ve výpočtu se zohledňují i různé lhůty provádění pravidelných TPr proti osobním automobilům, a to takto:

        1. • pro přípojná vozidla koeficientem a (dvojnásobná lhůta, čtyři roky, a = 0,5),
        2. • pro motocykly koeficientem b (dvojnásobná lhůta, čtyři, b = 0,5).

        Upravený počet OA pro daný správní obvod se vypočte ze vzorců:

        OAU = M1 + N1 + a * kpOOA * (O1 + O2) + b * kpLOA * L

        Po dosazení hodnot koeficientů:

        OAU = M1 + N1 + 0,5 * kpOOA * (O1 + O2) + 0,5 * kpLOA * L

        Potřebná roční kapacita technických prohlídek OA, PKOA, se vypočte vynásobením upraveného počtu OAU koeficientem kOA.

        Koeficient kOA zohledňuje:

        1. a) počet OA mladších 4 roky koeficient c, kde se uvádí se procentuální podíl vozidel kategorie M1 ve stáří do 4 let dle CRV z celkového počtu vozidel kategorie M1 a N1,
        2. b) potřebu opakovaných technických prohlídek koeficient oOA, kdy se uvádí procentuální podíl opakovaných prohlídek ze všech druhů technických prohlídek vozidel kategorie L, M1, N1, O1 a O2 na území České republiky za období předchozích 12 měsíců z Informačního systému technických prohlídek a dále se násobí koeficientem kOPOA,
        3. c) potřebu evidenčních kontrol ekOA, které představují zvýšení nároků na kapacitu, kdy se uvádí počet (procentuální podíl) evidenční kontroly ze všech druhů technických prohlídek vozidel kategorie L, M1, N1, O1 a O2 na území České republiky za období předchozích 12 měsíců z Informačního systému technických prohlídek a dále se násobí koeficientem kEKOA,
        4. d) potřebu technických prohlídek vozidel před registrací vozidla prOA, které představují zvýšení nároků na kapacitu, kdy se uvádí procentuální podíl technické prohlídky před registrací vozidla ze všech druhů technických prohlídek vozidel kategorie L, M1, N1, O1 a O2 na území České republiky za období předchozích 12 měsíců z Informačního systému technických prohlídek a dále se násobí koeficientem kPROA,
        5. e) potřebu technických prohlídek vozidel před schválením technické způsobilosti vozidla psOA, které představují zvýšení nároků na kapacitu, kdy se uvádí procentuální podíl technické prohlídky před schválením technické způsobilosti vozidla ze všech druhů technických prohlídek vozidel kategorie L, M1, N1, O1 a O2 na území České republiky za období předchozích 12 měsíců z Informačního systému technických prohlídek a dále se násobí koeficientem kPSOA,
        6. f) lhůtu pravidelných technických prohlídek OA koeficient lh = 2 roky.

        Upravený koeficient kOA:

        kOA = (1-c)*(1+oOA*kOPOA)*(1+ekOA*kEKOA)*(1+prOA*kPROA)*(1+psOA*kPSOA)/lh

        Kapacitní potřeba technických prohlídek STK pro OA:

        PKOA = kOA * OAU

      1. 1.4. Potřebná kapacita STK pro UA (PKUA)

        Upravený počet UA pro daný územní obvod se vypočte ze vzorce:

        UAU = M2 + M3 + N2 + N3 + kpOUA * (O3 + O4)

        Potřebná roční kapacita technických prohlídek UA, PKUA, se vypočte vynásobením upraveného počtu UAU koeficientem kUA.

        Koeficient kUA zohledňuje:

        1. a) potřebu opakovaných technických prohlídek koeficient oUA, kdy se uvádí procentuální podíl opakovaných prohlídek ze všech druhů technických prohlídek vozidel kategorie N2, N3, M2, M3, O3 a O4 na území České republiky za období předchozích 12 měsíců z Informačního systému technických prohlídek a dále se násobí koeficient kOPUA,
        2. b) potřebu evidenčních kontrol ekUA, které představují zvýšení nároků na kapacitu, kdy se uvádí počet (procentuální podíl) evidenčních kontrol ze všech druhů technických prohlídek vozidel kategorie N2, N3, M2, M3, O3 a O4 na území České republiky za období předchozích 12 měsíců z Informačního systému technických prohlídek a dále se násobí koeficient kEKUA,
        3. c) potřebu technických prohlídek vozidel před registrací vozidla prUA, které představují zvýšení nároků na kapacitu, kdy se uvádí procentuální podíl technických prohlídek před registrací vozidla ze všech druhů technických prohlídek vozidel kategorie N2, N3, M2, M3, O3 a O4 na území České republiky za období předchozích 12 měsíců z Informačního systému technických prohlídek a dále se násobí koeficient kPRUA,
        4. d) potřebu technických prohlídek vozidel před schválením technické způsobilosti vozidla psUA, které představují zvýšení nároků na kapacitu, kdy se uvádí procentuální podíl technických prohlídek před schválením technické způsobilosti vozidla ze všech druhů technických prohlídek vozidel kategorie N2, N3, M2, M3, O3 a O4 na území České republiky za období předchozích 12 měsíců z Informačního systému technických prohlídek a dále se násobí koeficient kPSUA,
        5. e) lhůtu pravidelných technických prohlídek UA koeficient lh = 1 rok.

        Upravený koeficient kUA:

        kUA = (1+oUA*kOPUA) * (1+ekUA*kEKUA) * (1+prUA*kPRUA) * (1+psUA*kPSUA)/ lh

        Kapacitní potřeba technických prohlídek STK pro UA:

        PKUA = kUA * UAU.

    1. 2. Kapacita kontrolních linek STK
      1. 2.1. Počet produktivních dnů v roce

        Při kalkulaci se vychází z těchto údajů:

        Příloha č. 6 Výpočet kapacitní potřeby technických prohlídek, kapacity kontrolních linek stanic technické kontroly a počtu skutečně provedených technických prohlídek
        počet pracovních dnů/ v kalendářním roce/Prdny
        dovolená /den/20
        nemoc /den/nden
        (vychází ze statistiky ČSÚ přepočítané na všechny pracující a pracovní dny) sanitární dny, plnění jiných úkolů /den/7
        1. počet produktivních dnů v roce (d) za kalendářní rok, který se vypočte tak, že

          d = Prdny - 20 - nden - 7

      1. 2.2. Průměrná provozní doba STK (he)

        Průměrná provozní doba STK (he), se spočítá ze skutečné týdenní provozní doby vydělené 5. V případě, že stanici technické kontroly bylo uděleno pouze oprávnění, uvede se hodnota he = 8.

        Pro potřeby výpočtu he se z důvodu zohlednění časové pracnosti zohlední počet kontrolních stání na kontrolních linkách a počet kontrolních techniků provádějících technické prohlídky na těchto kontrolních linkách. V rámci výpočtu se bere v úvahu, že na kontrolní lince pro provozní dobu 40 hod. pracovního týdne se započte každý kontrolní technik, který pracuje na této kontrolní lince. Je-li na této kontrolní lince počet kontrolních techniků roven počtu kontrolních stání, považuje se kontrolní linka stanice technické kontroly v provozu za plně vytíženou. V případě, že počet kontrolních techniků neodpovídá počtu kontrolních stání na kontrolní lince, započte se u

        1. a) kontrolní linky o čtyřech kontrolních stání (OA) za každého kontrolního technika 1/4 kapacity kontrolní linky.
        2. b) kontrolní linky o třech kontrolních stání (OA) za každého kontrolního technika 1/3 kapacity kontrolní linky.
        3. c) kontrolní linka o dvou kontrolních stání (UA) za každého kontrolního technika 1/2 kapacity kontrolní linky.

        Při provozní době dané provozovny STK, která přesahuje 40 hodin v týdnu, se vychází při výpočtu z následující skutečnosti, provozovatel STK musí mít pro každou směnu, tzn., pro každých 8 hod. pracovní dne k dispozici počet kontrolních techniků odpovídající počtu kontrolních stání na kontrolní lince, jinak se pro potřeby výpočtu bere v úvahu pouze základní provozní doba přepočtená na denní pracovní čas he = 8.

        Pracuje-li kontrolní technik na více provozovnách STK, započítá se pouze pro jednu provozovnu STK.

      1. 2.3. Kapacita kontrolní linky STK pro osobní automobily (KLOA)

        Pro účely výpočtu kapacity kontrolní linky STK pro osobní automobily (KLOA) se vychází z TPr OAM1, kdy se jedná o průměrný čas v minutách od zahájení technické prohlídky kontrolním technikem na kontrolní lince STK po ukončení technické prohlídky kontrolním technikem na kontrolní lince STK počítaný z pravidelných technických prohlídek kategorie M1 na území České republiky za období předchozích 12 měsíců z Informačního systému technických prohlídek.

        1. a) čtyři kontrolní stání
          Příloha č. 6 Výpočet kapacitní potřeby technických prohlídek, kapacity kontrolních linek stanic technické kontroly a počtu skutečně provedených technických prohlídek
          pracnost TPr OAM1 přepočtená na 1 hodinutLOA4 = TPr OAM1/60h
          počet kontrolních stání na lincep = 4
          ztráta počtu TPr (zahájení a ukončení práce)z = 3

          Kapacita kontrolní linky (počet TPr/rok)

          KLOA4 = (p * he / tLOA4 - z) * d = ((4 * he/ (TPr OAM1/60) - 3) * d = TPr/rok

        1. b) tři kontrolní stání
          Příloha č. 6 Výpočet kapacitní potřeby technických prohlídek, kapacity kontrolních linek stanic technické kontroly a počtu skutečně provedených technických prohlídek
          pracnost TPr OAM1 přepočtená na 1 hodinutLOA3 = TPr OAM1/60 hh
          počet kontrolních stání na lince:p = 3
          ztráta počtu TPr:z = 2

          Kapacita kontrolní linky (počet TPr/rok)

          KLOA3 = (p * he / tLOA3 - z) * d = ((3 * he/ (TPr OAM1/60) - 2) * d = TPr/rok

      1. 2.4. Kontrolní linka STK pro užitkové automobily (KLUA)

        Pro účely výpočtu kapacity kontrolní linky STK pro užitkové automobily (KLOA) se vychází z TPr UAN3 je průměrný čas v minutách od zahájení technické prohlídky kontrolním technikem na kontrolní lince STK po ukončení technické prohlídky kontrolním technikem na kontrolní lince STK počítaný z pravidelných technických prohlídek kategorie N3 na území České republiky za období předchozích 12 měsíců z Informačního systému technických prohlídek.

        Příloha č. 6 Výpočet kapacitní potřeby technických prohlídek, kapacity kontrolních linek stanic technické kontroly a počtu skutečně provedených technických prohlídek
        pracnost TPr UAN3 přepočtená na 1 hodinutLUA = TPr UAN3/60 hh
        počet kontrolních stání na lince:p = 2
        ztráta počtu TPr:z = 1

        Kapacita kontrolní linky (počet TPr/rok)

        KLUA = (p * he / tLUA - z) * d = ((2 * he / (TPr UAN3/60) - 1)) * d = TPr/rok

    1. 3. Počet skutečně provedených technických prohlídek

      Počet skutečně provedených technických prohlídek se stanoví z počtu jednotlivých technických prohlídek vozidel jednotlivých kategorií a časové pracnosti provedení jednotlivých technických prohlídek pro jednotlivé kategorie vozidel vztažené ke stanici technické kontroly pro osobní automobily (SOA) a užitkové automobily (SUA), kdy data pro výpočet vycházejí z Informačního systému technických prohlídek za předcházející rok pro jednotlivé stanice technické kontroly.

    1. 3.1 Počet skutečně provedených prohlídek STK pro OA

      SOA=SOAp+ SOAo + SOAe+ SOAr + SOAs

      Upravený počet OA pro STK OA se vypočte ze vzorců:

      1. a) Počet pravidelných technických prohlídek stanice technické kontroly SOAp je dán součtem počtu pravidelných technických prohlídek podle jednotlivých kategorií vozidel a jejich pracnosti, přepočtený na OA:

        SOAp = M1 + N1 + kpOOA * (O1 + O2) + kpLOA * L

      1. b) Počet opakovaných technických prohlídek stanice technické kontroly SOAo je dán součtem počtu opakovaných technických prohlídek podle jednotlivých kategorií vozidel a jejich pracnosti, přepočtený na OA:

        SOAo = (M1 + N1 + kpOOA * (O1 + O2) + kpLOA * L) * kOPOA

      1. c) Počet evidenčních kontrol stanice technické kontroly SOAe je dán součtem počtu evidenčních kontrol podle jednotlivých kategorií vozidel a jejich pracnosti, přepočtený na OA:

        SOAe = (M1 + N1 + kpOOA * (O1 + O2) + kpLOA * L) * kEKOA

      1. d) Počet technických prohlídek před registrací vozidla kontrol stanice technické kontroly SOAr je dán součtem počtu technických prohlídek před registrací vozidla podle jednotlivých kategorií vozidel a jejich pracnosti, přepočtený na OA:

        SOAr = (M1 + N1 + kpOOA * (O1 + O2) + kpLOA * L) * kPROA

      1. e) Počet technických prohlídek před schválením technické způsobilosti vozidla kontrol stanice technické kontroly SOAs je dán součtem počtu před schválením technické způsobilosti vozidla podle jednotlivých kategorií vozidel a jejich pracnosti, přepočtený na OA:

        SOAs = (M1 + N1 + kpOOA * (O1 + O2) + kpLOA * L) * kPSOA

    1. 3.2 Počet skutečně provedených prohlídek STK pro UA

      SUA=SUAp + SUAo + SUAe + SUAr + SUAs

      Upravený počet UA pro STK UA se vypočte ze vzorců:

      1. a) Počet pravidelných technických prohlídek stanice technické kontroly SUAp je dán součtem počtu pravidelných technických prohlídek podle jednotlivých kategorií vozidel a jejich pracnosti, přepočtený na UA:

        SUAp = M2 + M3 + N2 + N3 + kpOUA * (O3 + O4)

      1. b) Počet opakovaných technických prohlídek stanice technické kontroly SUAo je dán součtem počtu opakovaných technických prohlídek podle jednotlivých kategorií vozidel a jejich pracnosti, přepočtený na UA:

        SUAo = (M2 + M3 + N2 + N3 + kpOUA * (O3 + O4)) * kOPUA

      1. c) Počet evidenčních kontrol stanice technické kontroly SUAe je dán součtem počtu evidenčních kontrol podle jednotlivých kategorií vozidel a jejich pracnosti, přepočtený na UA:

        SUAe = (M2 + M3 + N2 + N3 + kpOUA * (O3 + O4)) * kEKUA

      1. d) Počet technických prohlídek před registrací vozidla kontrol stanice technické kontroly SUAr je dán součtem počtu technických prohlídek před registrací vozidla podle jednotlivých kategorií vozidel a jejich pracnosti, přepočtený na UA:

        SUAr = (M2 + M3 + N2 + N3 + kpOUA * (O3 + O4)) * kPRUA

      1. e) Počet technických prohlídek před schválením technické způsobilosti vozidla kontrol stanice technické kontroly SUAs je dán součtem počtu před schválením technické způsobilosti vozidla podle jednotlivých kategorií vozidel a jejich pracnosti, přepočtený na UA:

        SUAs = (M2 + M3 + N2 + N3 + kpOUA * (O3 + O4)) * kPSUA.

    Příloha č. 7

    k vyhlášce č. 211/2018 Sb.

    Základní charakteristiky přístrojů používaných k technickým prohlídkám vozidel

    Přístroje a zařízení používané ve stanici technické kontroly (STK) a stanice měření emisí (SME) musí umožňovat provádět měření dle metodik schválených pro provádění technických prohlídek. Konstrukční, manipulační a klimatotechnické provedení přístrojů musí odpovídat standardním podmínkám pro pracoviště STK a SME. Jejich základní charakteristiky jsou následující:

    1. 1. Přístroj na kontrolu tlaku vzduchu v pneumatikách s možností huštění (hustič pneumatik)

      Zařízení umožňuje měření tlaku vzduchu v pneumatikách, dohušťování a snižování tlaku vzduchu v nich.

      Hustič pneumatik musí být připojitelný na rozvod tlakového vzduchu se jmenovitým tlakem pro osobní automobily alespoň 0,6 MPa, pro užitkové automobily alespoň 1,0 MPa.

      Pro osobní automobily musí mít rozsah měření tlaku alespoň 400 kPa, pro užitkové automobily nejméně 1 MPa. Vlastnosti měřícího přístroje na měření tlaku vzduchu, uvedeného do provozu po 17. 8. 2000, musí odpovídat vyhlášce č. 345/2002 Sb.

    1. 2. Zařízení na kontrolu vůlí nápravy

      Zařízení je určeno k instalaci na pracovní jámu a umožňuje vizuální kontrolu vůlí v zavěšení a uložení kol nápravy. Zařízení musí být vybaveno svítilnou k osvětlení kontrolovaného místa a ovládacími prvky pohybu dotykových desek.

      Zařízení na kontrolu vůlí náprav musí splňovat tyto požadavky:

      1. a) musí být vybaveno alespoň dvěma deskami poháněnými motorem, kterými lze pohybovat opačnými směry, podélně i příčně;
      2. b) kontrolor musí mít možnost pohyb desek ovládat ze svého místa, kde provádí kontrolu;
      3. c) desky u vozidel nad 3,5 tuny musí splňovat tyto technické požadavky:
        1. • podélný a příčný pohyb nejméně 95 mm,
        2. • rychlost podélného a příčného pohybu 5 až 15 cm/s;
      1. d) u vozidel nad 3,5 tuny musí zařízení umožnit kontrolu vůlí nápravy i bez zvedání nápravy.
    1. 3. Přístroj na kontrolu geometrie řízené nápravy

      Přístroj pracuje na mechanickém nebo mechanicko-optickém principu. Naměřené hodnoty se odečítají na úhloměrné stupnici nebo na displeji optoelektronické vyhodnocovací části přístroje.

      Zařízení musí umožnit měření nejméně úhlu sbíhavosti kol, úhlu odklonu kol a úhlu rejdu.

    1. 4. Zařízení na kontrolu házivosti kol

      Zařízení je určeno k měření radiální a axiální házivosti kol vozidla. Je délkovým měřidlem umožňujícím svými doteky, přímým a úhlovým, snímat odchylky rovinnosti nebo kruhovitosti ráfku kola nebo jeho pneumatiky.

    1. 5. Přístroj na kontrolu seřízení světlometů

      Přístroj na kontrolu seřízení světlometů (regloskop) je opticko-mechanické zařízení, pracující na principu přímé projekce obrazu světla vyzařovaného světlometem a umožňujícím kontrolu a seřízení světlometů motorových vozidel, jejichž výška nad vozovkou je v rozmezí nejméně 200 - 1300 mm.

      V STK se používá pouze provedení regloskopu vázané na pevnou pojezdovou dráhu a stání vozidla.

    1. 6. Válcová zkušebna brzd

      Válcová zkušebna brzd je zařízení, na kterém se ve stanicích technické kontroly provádějí kontroly brzdových soustav vozidel.

      Provedení válcových zkušeben brzd používaných ve stanici technické kontroly musí umožňovat:

      1. 1. měření brzdných sil na obvodech kol jedné nápravy vozidla v závislosti na ovládací síle na pedál brzdy u kapalinových nebo smíšených brzdových soustav, u vzduchových brzdových soustav v závislosti na tlaku vzduchu v brzdové soustavě,
      2. 2. indikaci měřených veličin takovým způsobem, aby měřené hodnoty mohly být sledovány z místa řidiče zkoušeného automobilu nebo jízdní soupravy,
      3. 3. provedení grafického zápisu závislosti brzdných sil na ovládací síle působící na pedál brzdy nebo na tlaku vzduchu, a to při brzdění i odbrzďování,
      4. 4. ruční dálkové ovládání všech hlavních funkcí z místa řidiče, zejména spouštění a vypínání pohonných jednotek, a to i jednotlivě,
      5. 5. zřetelnou signalizací dosažení bloku kteréhokoliv z kol nápravy.

      Ve STK se používají dva velikostní typy válcových zkušeben brzd, pro osobní a pro užitkové automobily.

    1. 7. Decelerometr

      Decelerometr je přenosný přístroj, který umožňuje za pomocí jízdní zkoušky vozidla nebo souprav vozidel kontrolovat účinek brzd. Slouží k měření brzdného zpomalení v závislosti na čase, při současném měření ovládací síly na pedál nebo tlaku vzduchu u vzduchových brzdových soustav.

      Zařízení musí umožnit grafický záznam měřených veličin a vyhodnocení plného brzdného zpomalení.

    1. 8. Přístroj (detektor) na zjišťování přítomnosti uhlovodíkového plynu

      Přenosný přístroj je určen k detekci místa úniku uhlovodíkového plynu z plynové soustavy vozidla. Jeho čidlo musí být schopno indikovat přítomnost plynu již při koncentraci nižší než 10% dolní meze výbušnosti uhlovodíkového plynu.

    1. 9. Zvedák do pracovní jámy

      Konstrukce zvedáku musí umožňovat jeho zabudování do pracovní jámy a možnost pojezdu v podélném a příčném směru k ose pracovní jámy. Výhodný je strojní pohon zvedáku.

      Nosnost zvedáku musí být min. 1 250 kg pro osobní automobily a 8 000 kg pro užitkové automobily.

    1. 10. Zařízení na kontrolu zapojení zásuvky tažného zařízení

      Zařízení je pracovní pomůckou, umožňující kontrolu zapojení a funkce elektrické zásuvky motorového vozidla k napájení a ovládání světelných zařízení přípojného vozidla.

      Zařízení musí být vybaveno autokontrolou vlastních signalizačních prvků (kontrolních svítilen).

    1. 11. Kontrolní tlakoměr

      Deformační tlakoměr (souprava tlakoměrů) slouží ke kontrole vzduchové soustavy vozidel s přetlakovými vzduchovými soustavami. Musí mít měřící rozsah nejméně 1,0 MPa a třídu přesnosti alespoň 1,0.

    1. 12. Zařízení na měření opotřebení spojovacích zařízení vozidel

      Zařízení na měření opotřebení spojovacích zařízení vozidel sloužící ke stanovení mezního opotřebení funkčních součástí spojovacích zařízení vozidel, přenášejících suvné síly mezi tažným vozidlem a přípojným vozidlem.

      1. 1. Pro osobní automobily je tvořeno:
        1. a) posuvným měřítkem a
        2. b) zkušební koulí Ø 49 mm.
      1. 2. Pro užitkové automobily a traktory je tvořeno:
        1. a) mezní měrkou na kontrolu opotřebení uzávěru sedla a královského čepu,
        2. b) posuvným měřítkem a
        3. c) zkušební koulí Ø 49 mm.
    1. 13. Zařízení na měření prostupu světla

      Zařízení pro měření prostupu světla slouží ke zjišťování míry propustnosti světla zasklením vozidel. Konstrukce přístroje musí umožnit měření na vozidle bez demontáže skel.

      Zařízení musí odpovídat požadavkům předpisu EHK č. 43, musí být vybaveno autokontrolou kalibrovaných hodnot. Elektrické napájení přístroje může být akumulátorové nezávislé na vnějším zdroji nebo vnějším zdrojem nebo kombinované.

    1. 14. Časoměrné zařízení

      Časoměrné zařízení slouží k měření času při kontrole parametrů brzdového ústrojí vozidel. Časoměrným zařízením může být mechanické nebo elektronické zařízení, jehož ovládání je manuální a odečet naměřených hodnot vizuální (stopky).

      Časový rozsah měření je minimálně 30 minut, odečet času minimálně 0,1 sekundy, přesnost (±) 0,1 sekundy.

    1. 15. Přístroj na měření hloubky dezénu pneumatik

      Přístroj slouží k měření hloubky dezénu pneumatik. Zobrazení měřených hodnot je na digitálním displeji nebo analogové stupnici s aretací změřené hodnoty. Minimální rozsah měření je od 0 do 25 mm s rozlišením 0,02 mm.

    1. 16. Váhy

      Zařízení pro určení hodnoty zatížení na kolo/nápravu pro stanovení zatížení nápravy (volitelně pro měření dvou zatížení na kolo, jako jsou plošiny pro vážení hmotnosti na kole a plošiny pro vážení hmotnosti na nápravě).

    1. 17. HU adaptér

      Zařízení k připojení elektronického rozhraní vozidla, jako je skenovací přístroj pro OBD.

      Požadavky na komunikační rozhraní s vozidlovými sběrnicemi

      1. 1. Přístroj musí být schopen navázat OBD komunikaci nejméně podle následujících standardů:
        1. • ISO 9141-2
        2. • SAE J1850 (PWM i VPW)
        3. • ISO 14230
        4. • ISO 15765
        5. • SAE J1939
        6. • ISO/PAS 27145 (nejméně DoCAN)
        7. • ISO 11992
      1. 2. Přístroj musí umět získat z palubní sběrnice nejméně následující údaje a veličiny, pokud jsou přítomny, respektují se přitom datové struktury podle ISO 15031-5, SAE J1979 resp. ISO/PAS 27145.
        Příloha č. 7 Základní charakteristiky přístrojů používaných k technickým prohlídkám vozidel
        Údaj/veličina/zdrojISO 15031-5
        (SAE J1979)
        SAE J1939ISO 27145 DoCAN
        (WWH-OBD)
        Povinně snímané veličiny
        Otáčky motoruMód 01h, PID
        0Ch
        EEC1, PGN=(F004)h, SPN190Služba 22h,
        OBDDID F40Ch
        Teplota chl. kapalinyMód 01h, PID
        05h
        ETI, PGN=(FEEE)h, SPN110Služba 22h,
        OBDDID F405h,
        F467h
        Teplota olejeMód 01h, PID
        5Ch
        ETI, PGN=(FEEE)h, SPN175Služba 22h,
        OBDDID F45Ch
        Stav počítadla ujeté vzdálenostiMód 01h, PID A6hHRVD, PGN=(FEC1)h, SPN=917Služba 22h, OBDDID F4A6h
        VINMód 09h, PID
        02h
        VI, PGN=(FEEC)h, SPN=237Služba 22h,
        OBDINFOTYPDID F802h
        stav MILMód 01h, PID
        01h
        DM12, SPN1213, SPN3038Služba 22h,
        OBDDID F401h
        počet DTCMód 01h, PID
        01h
        DM12Služba 22h,
        OBDDID F401h
        kódy DTCMód 03hDM12Služba 19h,
        Subfunction 42h
        Readiness kódyMód 01h, PID
        01h
        DM5, SPN1221, SPN1222, SPN1223Služba 22h,
        OBDDID F401h
        verze SW (CALID, CID)Mód 09h, PID
        04h
        DM19, SPN1635Služba 22h,
        OBDINFOTYPDID F804h
        kontrolní součet SW (CVN)Mód 09h, PID
        06h
        DM19, SPN1634Služba 22h,
        OBDINFOTYPDID F806h
        dráha ujetá při aktivní DTCMód 01h, PID
        21h
        DM21, SPN3069Služba 22h,
        OBDDID F421h
        Poloha pedálu akceleraceMód 01h, PID
        11h
        EEC2, PGN=(F003)h, SPN=91Služba 22h,
        OBDDID F411h
        Verze OBDMód 01h, PID
        1Ch
        DM5, SPN1220Služba 22h,
        OBDDID F41Ch
        Doba od startu motoruMód 01h, PID
        1Fh
        DM26, SPN3301Služba 22h,
        OBDDID F41Fh
        Ujeté km se svítící MILMód 01h, PID
        21h
        DM21, SPN3069Služba 22h,
        OBDDID F421h
        Počet startů od RESETuMód 01h, PID
        30h
        DM26, SPN3302Služba 22h,
        OBDDID F430h
        Ujeté km od RESETuMód 01h, PID
        31h
        DM21, SPN3294Služba 22h,
        OBDDID F431h
        Doba běhu motoru při aktivní MILMód 01h, PID
        4Dh
        DM21, SPN3295Služba 22h,
        OBDDID F44Dh
        Doba běhu motoru od RESETuMód 01h, PID
        4Eh
        DM21, SPN3296Služba 22h,
        OBDDID F44Eh
        Kumulativní doba běhu motoru při aktivní MILMód 01h, PID
        93h
        DM39, SPN4145Služba 22h,
        OBDDID F493h
        Emisní třídaMód 01h, PID
        5Fh
        n/aSlužba 22h,
        OBDDID F45Fh
        Stav OBD/ECUMód 01h, PID
        91h
        n/aSlužba 22h,
        OBDDID F491h
        SCR StatusMód 01h, PID
        85h
        n/aSlužba 22h,
        OBDDID F485h
        NOx StatusMód 01h, PID
        88h
        n/aSlužba 22h,
        OBDDID F488h
        UREA StatusMód 01h, PID
        94h
        n/aSlužba 22h,
        OBDDID F494h
        Doba mezi DPF regeneracemiMód 01h, PID
        8Bh
        AFT1PS1, PGN=(FC8C)h, SPN6776, SPN6775Služba 22h,
        OBDDID F48Bh
        Stupeň zanesení DPF sazemi a popelemMód 01h, PID
        8Fh
        ATIS,PGN=(FD7B)h, SPN3719, SPN3720Služba 22h,
        OBDDID F48Fh
        Souhrnný status MILMód 01h, PID
        90h
        DM36, SPN4136, SPN4137Služba 22h,
        OBDDID F490h
        Aktivní závady třídy An/aDM42Služba 19h,
        Sub-function 42h,
        FGID 33h,
        DTCSM 08h,
        DTCSVM 02h
        Aktivní závady třídy B1n/aDM45Služba 19h,
        Sub-function 42h,
        FGID 33h,
        DTCSM 08h,
        DTCSVM 04h
        Aktivní závady třídy B2n/aDM48Služba 19h,
        Sub-function 42h,
        FGID 33h,
        DTCSM 08h,
        DTCSVM 08h
        Podružné, nepovinně snímané veličiny, pouze pro statistické zpracování, nemají vliv na vyhodnocení emisního testu
        signály λ sond (skokové)Mód 01h, PID
        14h- 1Bh
        n/aSlužba 22h,
        OBDDID F414h-F41Bh
        signály λ sond (širokop.)Mód 01h, PID
        24h - 2Bh
        OBDDID F424h-F42Bh
        signály λ sond (proudové)Mód 01h, PID
        34h - 3Bh
        OBDDID F434h-F43Bh
        Používané palivoMód 01h, PID
        51h
        n/aSlužba 22h, OBDDID F451h
        Množství lihu v palivuMód 01h, PID
        52h
        n/aSlužba 22h, OBDDID F452h
        Konfigurace motoru:n/an/a
        volnoběžné otáčkyPGN=(FEE3)h,SPN=188
        otáčky omezovačePGN=(FEE3)h,SPN=532
      1. 3. Přístroj musí umožňovat připojení k palubní sběrnici vozidla nejméně pomocí následujících konektorů:
        Příloha č. 7 Základní charakteristiky přístrojů používaných k technickým prohlídkám vozidel

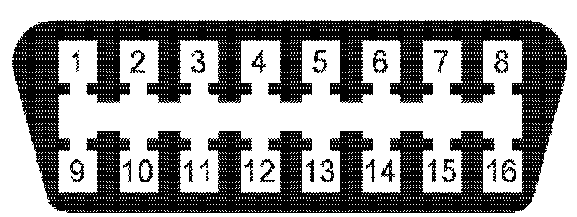

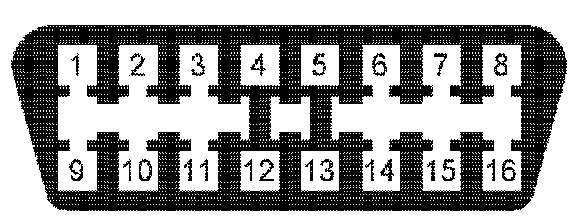

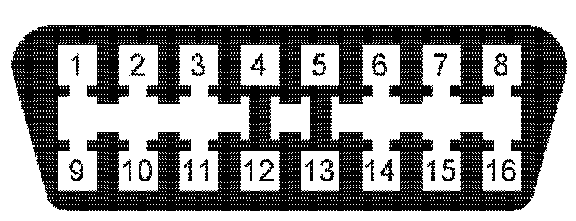

        ISO 15031 12VISO 15031 24VSAE J1939
        ObrázekObrázekObrázek
      1. 4. Při komunikaci podle SAE J1939 může přístroj umožňovat automatizované provádění emisního testu pomocí TSC zpráv.
    1. 18. Hlukoměr

      Přístroj pro měření úrovně hluku u stojícího vozidla. Pro měření akustického tlaku musí být zvukoměr třídy II (s příslušným kalibrátorem).

    1. 19. Přístroj pro měření emisí výfukových plynů zážehových motorů (analyzátor)

      Přístroj pro měření emisí výfukových plynů vozidel se zážehovými motory je měřidlo, které slouží k určení objemových podílů stanovených složek výfukového plynu motorového vozidla se zážehovým motorem při určité úrovni vlhkosti analyzovaného vzorku. Měřené složky plynu jsou oxid uhelnatý (CO), oxid uhličitý (CO2), kyslík (O2) a uhlovodíky (HC), případně oxidy dusíku (NOx) ve výfukových plynech, otáčky a teplota motoru vozidel se zážehovými motory. Obsah uhlovodíků musí být vyjádřen koncentrací n-hexanu (C6H14) měřeného pomocí metod absorpce v blízké infračervené oblasti. Objemové podíly složek plynu jsou vyjádřeny v procentech objemu (%) pro CO, CO2 a O2 a v milióntinách objemu (ppm) pro HC.

      Přístroj může měřit úhel sepnutí kontaktů přerušovače, úhel předstihu zážehu a případně i další veličiny. Současně vypočítává součinitel přebytku vzduchu lambda (λ) a korigovaný obsah oxidu uhelnatého (COCOR) pomocí referenčních vzorců.

      Přístroj nemusí měřit koncentrace oxidů dusíku (NOx), musí však být pro dovybavení senzorem NOx připraven.

      Přístroj sestává nejméně z těchto podsestav:

      1. • podsestavy analyzátoru výfukových plynů, měřícího obsah složek výfukového plynu a umožňujícího výpočet součinitele lambda (dále jen také „analyzátor“),
      2. • podsestavy měření teploty motoru,
      3. • podsestavy měření otáček motoru,
      4. • podsestavy komunikace s palubními sběrnicemi vozidla a OBD,
      5. • podsestavy tisku on-line protokolu,
      6. • podsestavy komunikace po síti TCP/IP.

      Jednotlivé podsestavy, s výjimkou vlastního analyzátoru výfukových plynů, mohou být sloučené. Přístroj může obsahovat i další podsestavy (např. kouřoměru, motortesteru apod.), musí však být připraven pro dovybavení sestavou kouřoměru.

      Prokázání shody1

      Výrobce nebo žadatel o typové schválení přístroje pro SME musí ke zkoušenému výrobku doložit:

      1. • prohlášení o shodě; pro uvedení na trh ČR v českém jazyce,
      2. • kopii certifikátu ES o přezkoušení typu, nebo certifikátu ES přezkoumání návrhu a kopii příloh k němu, pokud byly vydány.

      Z uvedených dokumentů musí být zřejmé, že typ analyzátoru:

      1. 1. Byl podroben posouzení shody některým z postupů (modulů) stanovených předpisy.

        V případě analyzátorů to mohou být tyto postupy:

        1. a) přezkoušení typu (postup B) ve spojení s prohlášením o shodě s typem založeném na ověřování výrobků (postup F),
        2. b) přezkoušení typu (postup B) ve spojení s prohlášením o shodě s typem založeném na zabezpečování jakosti výroby (postup D) nebo
        3. c) prohlášení o shodě založené na komplexním zabezpečování jakosti a přezkoumání návrhu (postup H1).
      1. 2. Splňuje technické požadavky základní a specifické podle příslušných příloh zvláštního právního předpisu1).

        Každé jednotlivé měřidlo musí být označeno v souladu s vydaným certifikátem ES značkou CE, doplňkovým metrologickým značením a v případě použití postupů D a H1 i identifikačním číslem notifikované osoby.

        Z podsestavy analyzátoru se pro účely emisního testu povinně zpracovávají následující veličiny:

        1. • CO [%]
        2. • CO2 [%]
        3. • HC [ppm]
        4. • O2 [%]

        Z podsestavy analyzátoru mohou být dostupné následující veličiny, pro účely statistického zpracování:

        1. • NO [ppm]
        2. • NO2 [ppm]
        3. • NOx [ppm]
        4. • K [m-1]

        Vypočítávané veličiny

        Vedle přímo měřených veličin se zpracovávají tyto vypočítávané veličiny:

        1. a) Součinitel lambda (λ)

          Výpočtový vzorec pro součinitel λ musí být doplněn o konkrétní hodnoty součinitelů HCV a OCV nejméně pro následující druhy používaných paliv, kterými jsou (viz homologační předpis EHK 83 resp. nařízení 692/2008/ES):

          Příloha č. 7 Základní charakteristiky přístrojů používaných k technickým prohlídkám vozidel Prokázání shody1 Vypočítávané veličiny
          PalivoHCVOCV
          BA (E5)1.890.016
          LPG2.530.000
          CNG a LNG4.000.000
          E852.740.390
          E752.610.329

          Druh paliva musí být na přístroji (analyzátoru) uživatelsky nastavitelný. Hodnoty konstant HCV a OCV se mohou měnit v závislosti na aktuálním znění předpisů.

        1. b) CO korigované (COCOR)

          Hodnota součinitele X ve vzorci musí být nastavena podle druhu používaného paliva (viz. EHK 83):

          Příloha č. 7 Základní charakteristiky přístrojů používaných k technickým prohlídkám vozidel Prokázání shody1 Vypočítávané veličiny
          MotorPalivoX
          4-dobýLPG13.5
          CNG a LNG11.5
          ostatní15.0
          2-dobývšechna10.0

          Hodnota COCOR se eviduje pouze pro účely statistického zpracování výsledků měření a nemá vliv na výsledek emisního testu. Hodnoty konstanty X se může měnit v závislosti na aktuálním znění předpisů.

          Třída přesnosti

          Vyžaduje se analyzátor třídy přesnosti „0“ nebo „00“.

          Přístroje pro měření emisí výfukových plynů zážehových motorů musí být schváleného typu.

    1. 20. Přístroj pro měření kouřivosti vznětových motorů (kouřoměr)
