POSTUPY PŘI ODESÍLÁNÍČÁST 5

VŠEOBECNÁ USTANOVENÍKAPITOLA 5.1

  1. 5.1.1 Rozsah použití a všeobecná ustanovení

    Tato část obsahuje ustanovení pro odesílání nebezpečných věcí týkající se nápisů, bezpečnostních značek a dokladů a případně povolení pro odeslání a předběžné oznámení.

  1. 5.1.2 Použití přepravních obalových souborů
    1. 5.1.2.1 (a) Přepravní obalový soubor musí být:

      (i) označen nápisem „PŘEPRAVNÍ OBALOVÝ SOUBOR“; a

      (ii) označen UN číslem s předřazenými písmeny „UN“, jak je vyžadováno pro kusy v 5.2.1.1 a 5.2.1.2, opatřen bezpečnostními značkami, jak je vyžadováno pro kusy v 5.2.2, a označen značkou pro látky ohrožující životní prostředí, jak je vyžadováno pro kusy v 5.2.1.8, pro každou položku nebezpečných věcí obsaženou v přepravním obalovém souboru;

      1. ledaže jsou UN čísla, bezpečnostní značky a značka pro látky ohrožující životní prostředí, charakterizující všechny nebezpečné věci obsažené v přepravním obalovém souboru, zvnějšku viditelné, s výjimkou požadavků uvedených v 5.2.2.1.11. Je-li pro různé kusy vyžadováno stejné UN číslo, stejná bezpečnostní značka nebo značka pro látky ohrožující životní prostředí, může být umístěno (umístěna) na přepravním obalovém souboru pouze jednou.

      Výška písmen nápisu „PŘEPRAVNÍ OBALOVÝ SOUBOR“ musí být alespoň 12 mm. Nápis „PŘEPRAVNÍ OBALOVÝ SOUBOR“ musí být snadno viditelný a čitelný, musí být v úředním jazyce země původu a také, pokud tímto jazykem není angličtina, francouzština nebo němčina, v angličtině, francouzštině nebo němčině, pokud případné dohody uzavřené mezi státy dotčenými přepravou nestanoví jinak.

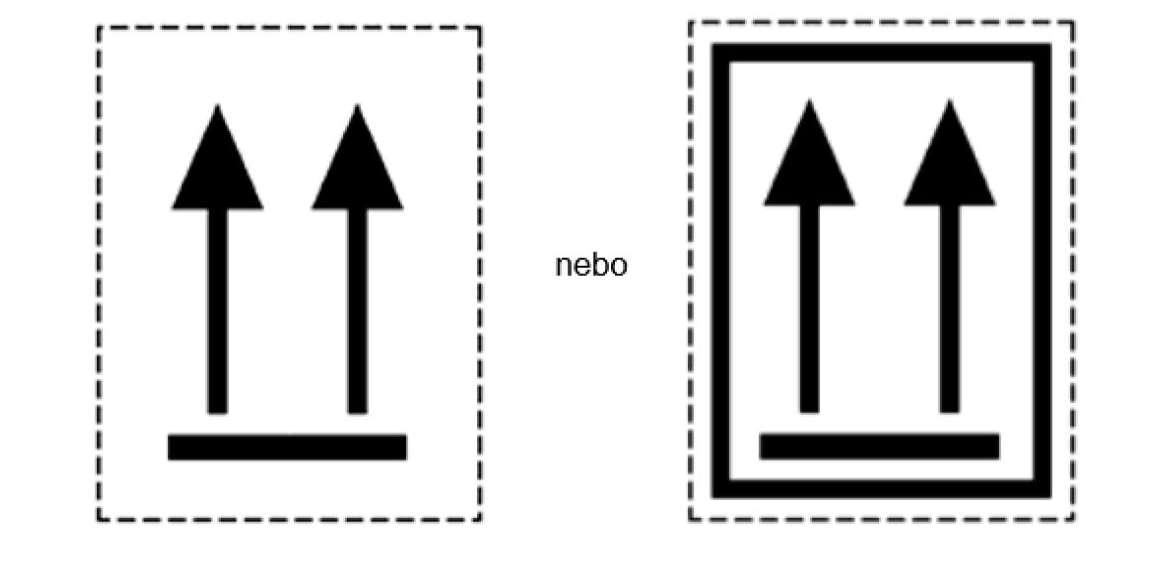

      (b) Orientační šipky znázorněné v 5.2.1.9 musí být umístěny na dvou protilehlých stranách přepravního obalového souboru obsahujícího kusy, které musí být označeny v souladu s 5.2.1.9, pokud označení nezůstane viditelné.

    1. 5.1.2.2 Každý kus s nebezpečnými věcmi uložený v přepravním obalovém souboru musí odpovídat všem relevantním ustanovením ADR. Předpokládaná funkce každého kusu nesmí být negativně ovlivněna přepravním obalovým souborem.
    2. 5.1.2.3 Každý kus, který je opatřen orientačními šipkami předepsanými v pododdíle 5.2.1.9 a který je uložen do přepravního obalového souboru nebo do velkého obalu, musí být orientován v souladu s tímto označením.
    3. 5.1.2.4 Zákaz společné nakládky se vztahuje též na tyto přepravní obalové soubory.
  1. 5.1.3 Prázdné nevyčištěné obaly (včetně IBC a velkých obalů), cisterny, MEMU, vozidla a kontejnery pro přepravu ve volně loženém stavu
    1. 5.1.3.1 Prázdné nevyčištěné obaly (včetně IBC a velkých obalů), cisterny (včetně cisternových vozidel, bateriových vozidel, snímatelných cisteren, přemístitelných cisteren, cisternových kontejnerů, MEGC, MEMU), vozidla a kontejnery pro přepravu ve volně loženém stavu, které obsahovaly nebezpečné látky jiných tříd než třídy 7, musí být označeny nápisy a bezpečnostními značkami, jako by byly plné.
    2. POZNÁMKA: O dokladech viz kapitola 5.4.
    1. 5.1.3.2 Kontejnery, cisterny, IBC, včetně ostatních obalů a přepravních obalových souborů, používané pro přepravu radioaktivních látek nesmějí být používány pro skladování nebo přepravu jiných věcí, ledaže by byly dekontaminovány pod úroveň 0,4 Bq/cm2 pro beta a gama zářiče, jakož i pro nízkotoxické alfa zářiče a pod úroveň 0,04 Bq/cm2 pro všechny ostatní alfa zářiče.
  1. 5.1.4 Společné balení

    Pokud jsou dvě nebo více nebezpečných věcí zabaleny do téhož vnějšího obalu, musí být tento kus opatřen nápisem a bezpečnostní značkou předepsanou pro každou látku nebo předmět. Jestliže je pro různé věci požadována stejná bezpečnostní značka, může být použita pouze jedna.

  1. 5.1.5. Všeobecná ustanovení pro třídu 7
    1. 5.1.5.1 Povolení pro odeslání a oznamování
      1. 5.1.5.1.1 Všeobecně

        Kromě schválení konstrukcí kusu popsaného v kapitole 6.4 vyžaduje se též za určitých okolností vícestranné schválení (5.1.5.1.2 a 5.1.5.1.3). Za některých okolností je též nezbytné informovat příslušné orgány o odeslání (5.1.5.1.4).

      1. 5.1.5.1.2 Povolení odeslání

        Vícestranné povolení se vyžaduje pro:

        (a) odeslání kusů typu B(M), které nesplňují požadavky uvedené v pododdílu 6.4.7.5 nebo jsou konstruovány tak, že dovolují řízené občasné odvětrávání;

        (b) odeslání kusů typu B(M) obsahujících radioaktivní látku, jejíž aktivita je větší než 3000 A1 nebo 3000 A2, případně 1000 TBq, podle toho, která hodnota je nižší; a

        (c) odeslání kusů obsahujících štěpné látky, jestliže součet indexů kritické bezpečnosti kusů v jednom voze nebo kontejneru překročí 50;

        1. s výjimkou toho, že příslušný orgán může povolit přepravu do svého státu nebo přes svůj stát bez schválení odeslání podle zvláštního ustanovení v jeho schválení konstrukce (viz 5.1.5.2.1).
      1. 5.1.5.1.3 Povolení odeslání podle zvláštního ujednání

        Příslušný orgán může schválit ustanovení, podle kterých může být zásilka nesplňující všechny příslušné požadavky ADR přepravena podle zvláštního ujednání (viz 1.7.4).

      1. 5.1.5.1.4 Oznamování

        Oznámení příslušným orgánům se vyžaduje v následujících případech:

        (a) Před prvním odesláním každého kusu, které vyžaduje povolení příslušného orgánu, musí odesilatel zajistit, aby kopie každého vhodného osvědčení příslušného orgánu, která se týkají konstrukce kusu, byla předložena příslušnému orgánu země původu zásilky a příslušnému orgánu každého státu, kterým nebo do kterého má být zásilka přepravována. Odesilatel nemusí vyčkat na potvrzení příslušného orgánu, ani příslušný orgán není povinen vydat potvrzení o příjmu osvědčení;

        (b) Při každém z následujících typů odeslání:

        (i) kusů typu C obsahujících radioaktivní látky s aktivitou větší než 3000 A1 nebo popřípadě 3000 A2, nebo 1000 TBq, podle toho, která hodnota je nižší;

        (ii) kusů typu B(U) obsahujících radioaktivní látky s aktivitou větší než 3000 A1 nebo popřípadě 3000 A2, nebo 1000 TBq podle toho, která hodnota je nižší;

        (iii) kusů typu B(M);

        (iv) odeslání podle zvláštního ujednání;

        Odesilatel musí zaslat oznámení příslušnému orgánu země původu zásilky a příslušnému orgánu každého státu, do kterého nebo kterým se má zásilka přepravovat. Toto oznámení musí dostat každý příslušný orgán před začátkem odeslání zásilky a podle možností 7 dnů předem;

        (c) Odesilatel nemusí odeslat samostatné oznámení, pokud požadované informace jsou uvedeny v žádosti o povolení odeslání;

        (d) Oznámení o odeslání zásilky musí obsahovat:

        (i) dostatečné údaje umožňující identifikaci kusu nebo kusů, včetně všech vhodných čísel osvědčení a identifikačních značek;

        (ii) údaje o datu odeslání, předpokládaném datu příjezdu a navrhované trase;

        (iii) pojmenování radioaktivní(ch) látky(ek) nebo nuklidu(ů);

        (iv) popisy fyzikálního a chemického stavu radioaktivní látky nebo údaje, že se jedná o radioaktivní látku zvláštní formy nebo o málo rozpustitelnou radioaktivní látku; a

        (v) nejvyšší aktivitu radioaktivního obsahu během přepravy vyjádřenou v becquerelech (Bq) s příslušným symbolem předpony SI (viz 1.2.2.1). U štěpných látek smí být místo aktivity udána hmotnost štěpných látek (nebo každého štěpného nuklidu pro směsi, pokud je to náležité) v gramech (g) nebo jejich násobku.

    1. 5.1.5.2 Osvědčení vydávaná příslušným orgánem
      1. 5.1.5.2.1 Osvědčení vydávaná příslušným orgánem se vyžaduji pro:

        (a) Konstrukce pro:

        (i) radioaktivní látky zvláštní formy;

        (ii) málo rozpustitelné radioaktivní látky;

        (iii) štěpné látky vyňaté podle 2.2.7.2.3.5 (f);

        (iv) kusy obsahující 0,1 kg nebo více hexafluoridu uranu;

        (v) kusy obsahující štěpné látky, pokud nejsou vyňaty podle pododdílu 2.2.7.2.3.5, 6.4.11.2 nebo 6.4.11.3;

        (vi) kusy typu B(U) a kusy typu B(M);

        (vii) kusy typu C;

        (b) Zvláštní ujednání;

        (c) Určitá odeslání (viz 5.1.5.1.2),

        (d) Stanovení základní hodnoty aktivity radionuklidu uvedených v 2.2.7.2.2.1 pro jednotlivé radionuklidy, které nejsou uvedeny v tabulce 2.2.7.2.2.1 (viz 2.2.7.2.2.2 (a));

        (e) Jiné limity aktivity pro vyjmuté zásilky přístrojů nebo výrobků (viz 2.2.7.2.2.2 (b)).

        Osvědčení musí potvrzovat, že příslušné požadavky jsou splněny a že pro schválení konstrukce byla konstrukci přidělena identifikační značka.

        Osvědčení o schválení konstrukce kusu a osvědčení o povolení odeslání mohou být spojena do jednoho osvědčení.

        Osvědčení a žádosti o tato osvědčení musí být v souladu s požadavky uvedenými v oddílu 6.4.23.

      1. 5.1.5.2.2 Odesilatel musí vlastnit kopii každého příslušného osvědčení.
      2. 5.1.5.2.3 Pro konstrukci kusu, u které není vyžadováno, aby příslušný orgán vydal osvědčení o schválení, musí odesilatel na požádání předložit příslušnému orgánu, ke kontrole dokumentární evidenci o souladu konstrukce kusu se všemi příslušnými požadavky.
    1. 5.1.5.3 Určení přepravního indexu (TI) a indexu kritické bezpečnosti (CSI)
      1. 5.1.5.3.1 Přepravní index (TI) pro kus, přepravní obalový soubor nebo kontejner, nebo pro nezabalenou látku LSA-I nebo nezabalený předmět SCO-I je číslo, které se určí tímto postupem:

        (a) Zjistí se nejvyšší dávková intenzita v jednotkách milisierverty za hodinu (mSV/h) ve vzdálenosti 1 m od vnějších povrchů kusu, přepravního obalového souboru, kontejneru, nebo nezabalených látek LSA-l a předmětů SCO-I. Takto zjištěná hodnota se vynásobí 100 a výsledné číslo je přepravní index. U uranových a thoriových rud a jejich koncentrátů smějí být vzaty následující hodnoty pro nejvyšší dávkovou intenzitu v každém bodě vzdáleném 1 m od vnějšího povrchu nákladu:

        1. 0,4 mSv/h pro rudy a fyzikální koncentráty uranu a thoria;
        2. 0,3 mSv/h pro chemické koncentráty thoria;
        3. 0,02 mSv/h pro chemické koncentráty uranu, kromě hexafluoridu uranu;

        (b) Pro cisterny, kontejnery a nezabalené látky LSA-I a předměty SCO-I musí být hodnota zjištěná v kroku podle (a) výše vynásobena multiplikačním faktorem z tabulky 5.1.5.3.1;

        (c) Hodnota zjištěná v krocích podle (a) a (b) výše se zaokrouhluje nahoru na první desetinné místo (např. z 1,13 bude 1,2), s výjimkou toho, že hodnota 0,05 nebo nižší smí být považována za nulu.

        Tabulka 5.1.5.3.1: Multiplikační faktory pro cisterny, kontejnery a nebalené LSA-I a SCO-I

        POSTUPY PŘI ODESÍLÁNÍ VŠEOBECNÁ USTANOVENÍ Tabulka 5.1.5.3.1: Multiplikační faktory pro cisterny, kontejnery a nebalené LSA-I a SCO-I
        Velikost nákladu aMultiplikační faktor
        velikost nákladu ≤ 1 m21
        1 m2< velikost nákladu ≤ 5 m22
        5 m 2< velikost nákladu ≤ 20 m 23
        20 m2 < velikost nákladu10
      2. a největší naměřená plocha příčného průřezu nákladu
      1. 5.1.5.3.2 Přepravní index pro každý přepravní obalový soubor, každý kontejner nebo každé vozidlo se určí buď součtem přepravních indexů všech obsažených kusů, nebo přímým měřením dávkové intenzity, kromě případu netuhých přepravních obalových souborů, pro které musí být přepravní index určen pouze součtem přepravních indexů všech kusů.
      2. 5.1.5.3.3 Index kritické bezpečnosti (CSI) pro každý přepravní obalový soubor nebo kontejner se určí jako součet CSI všech obsažených kusů. Stejný postup se musí použít pro určení celkového součtu CSI v zásilce nebo ve vozidle.
      3. 5.1.5.3.4 Kusy, přepravní obalové soubory nebo kontejnery musí být zařazeny do jedné z kategorií I-BÍLÁ, II-ŽLUTÁ nebo III-ŽLUTÁ v souladu s podmínkami stanovenými v tabulce 5.1.5.3.4 a podle následujících ustanovení:

        (a) Při určení příslušné kategorie pro kus, přepravní obalový soubor nebo kontejner musí být zohledněn jak přepravní index, tak dávková intenzita na povrchu. Splňuje-li přepravní index podmínky pro jednu kategorii, ale dávková intenzita na povrchu podmínky pro jinou kategorii, potom se kus, přepravní obalový soubor nebo kontejner zařadí do vyšší kategorie. Pro tento účel se nahlíží na kategorii I-BÍLÁ jako na nejnižší kategorii;

        (b) Přepravní index se určuje postupy stanovenými v odstavcích 5.1.5.3.1 a 5.1.5.3.2;

        (c) Je-li dávková intenzita na povrchu větší než 2 mSv/h, musí být kus nebo přepravní obalový soubor přepravován za výlučného použití a podle ustanovení oddílu 7.5.11, CV33 (1.3) a (3.5) (a);

        (d) Je-li kus přepravován na základě zvláštního ujednání, musí být zařazen do kategorie III-ŽLUTÁ, podle ustanovení uvedených v 5.1.5.3.5;

        (e) Přepravní obalový soubor nebo kontejner, který obsahuje kusy přepravované na základě zvláštního ujednání, musí být zařazen do kategorie III-ŽLUTÁ, podle ustanovení uvedených v 5.1.5.3.5.

        Tabulka 5.1.5.3.4 Kategorie kusů a přepravních obalových souborů

        POSTUPY PŘI ODESÍLÁNÍ VŠEOBECNÁ USTANOVENÍ Tabulka 5.1.5.3.1: Multiplikační faktory pro cisterny, kontejnery a nebalené LSA-I a SCO-I Tabulka 5.1.5.3.4 Kategorie kusů a přepravních obalových souborů
        Podmínky
        Přepravní indexNejvyšší dávková intenzita v kterémkoli bodě vnějšího povrchuKategorie
        0anejvýše 0,005 mSv/hI-BÍLÁ
        více než 0, avšak nejvýše 1avíce než 0,005 mSv/h, avšak nejvýše 0,5 mSv/hII-ŽLUTÁ
        více než 1, avšak nejvýše 10více než 0,5 mSv/h, avšak nejvýše 2 mSv/hIII-ŽLUTÁ
        více než 10více než 2 mSv/h, avšak nejvýše 10 mSv/hIII-ŽLUTÁ b
      4. a Není-li naměřený přepravní index větší než 0,05, smí být jeho hodnota v souladu s 5.1.5.3.1 (c) zaokrouhlena na nulu.
      5. b Musí být přepravován také za výlučného použití.“.
      1. 5.1.5.3.5 Ve všech případech mezinárodní přepravy kusů vyžadujících schválení konstrukčního vzoru kusu nebo odeslání příslušným orgánem, pro něž se používají v různých zemích, jichž se přeprava týká, různé druhy schválení, musí být kategorizace v souladu s osvědčením země původu konstrukčního vzoru kusu.
    1. 5.1.5.4 Zvláštní ustanovení pro vyjmuté kusy s radioaktivními látkami třídy 7
      1. 5.1.5.4.1 Vyjmuté kusy s radioaktivními látkami třídy 7 musí být na vnější straně obalu čitelně a trvanlivě označeny těmito údaji:

        (a) UN číslem s předřazenými písmeny „UN“;

        (b) identifikací buď odesilatele, nebo příjemce, nebo obou; a

        (c) povolenou hrubou (brutto) hmotností, jestliže překračuje 50 kg.

      1. 5.1.5.4.2 Požadavky na dokumentaci kapitoly 5.4 se na vyjmuté kusy s radioaktivními látkami třídy 7 nevztahují, kromě toho, že:

        (a) UN číslo s předřazenými písmeny „UN“ a jméno a adresa odesilatele a příjemce a, pokud je to vhodné, také identifikační značka každého schvalovacího osvědčení příslušného orgánu (viz 5.4.1.2.5.1 (g)), musí být uvedeno na přepravním dokladu jako je nákladní list, letecký nákladní list nebo nákladní list CMR nebo CIM;

        (b) pokud je to náležité, platí požadavky pododdílů 5.4.1.2.5.1 (g), 5.4.1.2.5.3 a 5.4.1.2.5.4;

        (c) platí požadavky oddílů 5.4.2 a 5.4.4.

      1. 5.1.5.4.3 Pokud je to náležité, platí požadavky pododdílů 5.2.1.7.8 a 5.2.2.1.11.5.
    1. 5.1.5.5 Přehled požadavků na schválení a oznámení před odesláním
    2. POZNÁMKA 1: Před prvním odesláním každého kusu vyžadujícího schválení konstrukce příslušným orgánem musí odesilatel zajistit, aby kopie schvalovacího osvědčení této konstrukce byla zaslána příslušnému orgánu každého dotyčného státu, jímž bude přeprava probíhat (viz 5.1.5.1.4 (a)).
    3. POZNÁMKA 2: Oznámení se vyžaduje, pokud obsah převyšuje 3 x 103 A1 nebo 3 x 103 A2 nebo 1000 TBq (viz 5.1.5.1.4 (b)).
    4. POZNÁMKA 3: Vícestranné schválení odeslání se vyžaduje, pokud obsah převyšuje 3 x 103 A1 nebo 3 x 103 A2 nebo 1000 TBq nebo jestliže je povoleno občasné řízené odvětrání (viz 5.1.5.1).
    5. POZNÁMKA 4: Viz ustanovení o schválení a oznámení před odesláním vhodného kusu pro přepravu této látky.
      6. POSTUPY PŘI ODESÍLÁNÍ VŠEOBECNÁ USTANOVENÍ Tabulka 5.1.5.3.1: Multiplikační faktory pro cisterny, kontejnery a nebalené LSA-I a SCO-I Tabulka 5.1.5.3.4 Kategorie kusů a přepravních obalových souborů
      PředmětUN čísloPožadováno schválení příslušným orgánemPožadováno oznámení odesilatele příslušným orgánům státu původu a dotčených států; před každým odesláním aOdkaz
      státu původudotčených států a
      Vypočet neuvedených hodnot A1 a A2-AnoAnoNe-
      Vyjmuté kusy2908,-
      - konstrukce kusu2909,NeNeNe
      - odeslání2910,NeNeNe
      2911
      LSA látky b a SCOb Průmyslové2912,-
      kusy typ 1,2 nebo 3, neštěpné a2913,
      štěpné vyjmuté3321,
      3322
      - konstrukce kusuNeNeNe
      - odesláníNeNeNe
      Kusy typu A b, neštěpné a štěpné2915,-
      vyjmuté3332
      - konstrukce kusuNeNeNe
      - odesláníNeNeNe
      Kusy typu B(U) b, neštěpné a29165.1.5.1.4 b),
      štěpné vyjmuté5.1.5.2.1 a),
      - konstrukce kusuAnoNeViz pozn. 16.4.22.2
      - odesláníNeNeViz pozn. 2
      Kusy typu B(M) b, neštěpné a29175.1.5.1.4 b),
      štěpné vyjmuté5.1.5.2.1 a),
      - konstrukce kusuAnoAnoNe5.1.5.1.2,
      - odesláníVizViz pozn. 3Ano6.4.22.3
      pozn. 3
      Kusy typu C b, neštěpné a štěpné33235.1.5.1.4 b),
      vyjmuté5.1.5.2.1 a),
      - konstrukce kusuAnoNeViz pozn. 16.4.22.2
      - odesláníNeNeViz pozn. 2
      Kusy pro štěpné látky2977,5.1.5.2.1 a),
      - konstrukce kusu3324,Ano cAno cNe5.1.5.1.2,
      - odeslání3325,6.4.22.4,
      - součet kritického3326,6.4.22.5
      bezpečnostního indexu3327,
      nejvýše 503328,Ne dNe dViz pozn. 2
      - součet kritického3329,
      bezpečnostního indexu3330,AnoAnoViz pozn. 2
      větší než 503331,
      3333
      Radioaktivní látky zvláštní formy1.6.6.4,
      - konstrukce kusu5.1.5.2.1 a),
      - odeslání-AnoNeNe6.4.22.5
      Viz pozn.Viz pozn.Viz pozn. 4Viz pozn. 4
      44
      Málo rozpustitelné radioaktivní5.1.5.2.1 a),
      látky6.4.22.3
      - konstrukce kusu-AnoNeNe
      - odesláníViz pozn.Viz pozn.Viz pozn. 4Viz pozn. 4
      44
      Kusy obsahující nejméně 0,1 kg5.1.5.2.1 a),
      hexafluoridu uranu6.4.22.1
      - konstrukce kusu-AnoNeNe
      - odesláníViz pozn.Viz pozn.Viz pozn. 4Viz pozn. 4
      44
      Zvláštní podmínky2919,1.7.4.2,
      - odeslání3331AnoAnoAno5.1.5.2.1 b), 5.1.5.1.4 b)
      Schválení konstrukce kusů podléhajících přechodným opatřením-Viz oddíl 1.6.6Viz oddíl 1.6.6Viz pozn. 11.6.6.1,
      1.6.6.2,
      5.1.5.1.4 b),
      5.1.5.2.1 a),
      5.1.5.1.2
    6. a Státy ze kterých, kterými nebo do kterých je zásilka přepravována.
    7. b Pokud jsou radioaktivním obsahem štěpné látky, které nejsou vyjmuty z ustanovení pro kusy obsahující štěpné látky, pak se na ně vztahují ustanovení pro kusy obsahující štěpné látky (viz oddíl 6.4.11).
    8. c Konstrukce kusů pro štěpné látky mohou též vyžadovat schválení podle jednoho z jiných předmětů tabulky.
    9. d Pro odeslání se však mohou vyžadovat schválení podle jednoho z jiných předmětů tabulky.

NÁPISY A BEZPEČNOSTNÍ ZNAČKYKAPITOLA 5.2

  1. 5.2.1 Značení kusů
  2. POZNÁMKA: Pro značení s ohledem na konstrukci, zkoušení a schvalování obalů, velkých obalů, nádob na plyn a IBC, viz část 6.
    1. 5.2.1.1 Pokud není v ADR jinak předepsáno, musí být každý kus zřetelně a trvanlivě označen UN číslem odpovídajícím obsaženým nebezpečným věcem, kterému jsou předřazena písmena „UN”. UN číslo a písmena „UN“ musí být nejméně 12 mm vysoká, s výjimkou kusů o vnitřním objemu nejvýše 30 litrů nebo 30kg nejvyšší čisté (netto) hmotnosti a pro láhve nejvýše 60 litrů hydraulického vnitřního objemu, kdy musí být nejméně 6 mm vysoká, a s výjimkou kusů velikosti nejvýše 5 litrů nebo 5 kg, kdy musí být přiměřené velikosti. U nezabalených předmětů musí být označení umístěno na předmět, na jeho podstavec nebo na jeho manipulační, úložné nebo spouštěcí zařízení.
    2. 5.2.1.2 Všechna označení kusů požadovaná touto kapitolou musí být:

      (a) být zřetelně viditelná a čitelná;

      (b) odolná vůči vlivu povětrnosti bez podstatného zhoršení jejich čitelnosti.

    1. 5.2.1.3 Záchranné obaly a záchranné tlakové nádoby musí být kromě toho opatřeny slovem „ZÁCHRANNÝ”. Výška písmen slova „ZÁCHRANNÝ“ musí být alespoň 12 mm.
    2. 5.2.1.4 Velké nádoby pro volně ložené látky (IBC) s vnitřním objemem větším než 450 litrů a velké obaly musí být označeny na dvou protilehlých stranách.
    3. 5.2.1.5 Dodatečná ustanovení pro věci třídy 1

      Kusy s věcmi třídy 1 musí být kromě toho označeny oficiálním pojmenováním pro přepravu podle oddílu 3.1.2. Toto označení musí být dobře čitelné a nesmazatelné a musí být uvedeno v úředním jazyce země odeslání, a pokud tento jazyk není angličtina, francouzština nebo němčina, ještě v angličtině nebo francouzštině nebo němčině, pokud jiné dohody uzavřené mezi dotyčnými státy nestanoví jinak.

    1. 5.2.1.6 Dodatečná ustanovení pro věci třídy 2

      Opakovaně plnitelné nádoby musí být opatřeny následujícími zřetelně čitelnými a trvanlivými údaji:

      (a) UN číslo a oficiální pojmenování pro přepravu plynu nebo směsi plynů, jak jsou uvedeny v oddílu 3.1.2.

      U plynů přiřazených pod J.N. položku musí být dodatečně k UN číslu uveden pouze technický název1.

      U směsí plynů není třeba udávat více než dva komponenty, které představují největší nebezpečí;

      (b) u stlačených plynů plněných hmotnostně a u zkapalněných plynů buď nejvyšší dovolená hmotnost plnění a vlastní hmotnost nádoby, včetně výbavy a příslušenství upevněných v době plnění, nebo celková (brutto) hmotnost;

      (c) datum (rok) příští periodické inspekce.

    1. 5.2.1.7 Toto označení může být buď vyraženo, nebo uvedeno na trvanlivém štítku nebo bezpečnostní značce upevněných na nádobě nebo uvedeno nalepeným a zřetelně čitelným nápisem, např. vytištěným nebo provedeným jiným rovnocenným způsobem.
    2. POZNÁMKA 1: Viz také 6.2.2.7.
    3. POZNÁMKA 2: Pro nádoby pro jedno použití, viz 6.2.28.
    1. 5.2.1.7 Ustanovení o zvláštním značení pro radioaktivní látky
      1. 5.2.1.7.1 Každý kus musí být označen na vnější straně obalu čitelně a trvale identifikací buď odesilatele, nebo příjemce nebo obou. Každý přepravní obalový soubor musí být na vnější straně čitelně a trvanlivě označen identifikací buď odesilatele nebo příjemce nebo obou, pokud označení každého kusu z přepravního obalového souboru nezůstanou jasně viditelná.
      2. 5.2.1.7.2 Kromě vyjmutých kusů musí být každý kus na vnější straně obalu označen čitelně a trvale UN číslem s předřazenými písmeny „UN” a oficiálním pojmenováním pro přepravu. Označení vyjmutých kusů musí být odpovídat označení vyžadovanému podle 5.1.5.4.1.
      3. 5.2.1.7.3 Každý kus s celkovou (brutto) hmotností větší než 50 kg musí mít na vnější straně obalu čitelně a trvale uvedenu dovolenou celkovou (brutto) hmotnost.
      4. 5.2.1.7.4 Každý kus, který odpovídá

        (a) konstrukci kusu typu IP-1, kusu typu IP-2 nebo kusu typu IP-3, musí být na vnější straně obalu označen čitelně a trvale nápisem „TYP IP-1”, „TYP IP-2” nebo případně „TYP IP-3“;

        (b) konstrukci kusu typu A, musí být na vnější straně kusu čitelně a trvale označen nápisem „TYP A“;

        (c) konstrukci kusu typu IP-2, kusu typu IP-3 nebo kusu typu A, musí být na vnější straně obalu označen čitelně a trvanlivě mezinárodním registračním kódem vozidla (VRI Code)2 země původu konstrukčního vzoru kusu a buď jménem výrobce, nebo jinou identifikací obalu stanovenou příslušným orgánem země původu konstrukčního vzoru kusu.

      1. 5.2.1.7.5 Každý obal, který odpovídá konstrukci schválené podle jednoho nebo více pododdílů 1.6.6.2.1, 5.1.5.2.1, 6.4.22.1 až 6.4.22.4 a 6.4.23.4 až 6.4.23.7, musí být na vnější straně obalu čitelně a trvale označen následujícími údaji:

        (a) identifikační značkou přidělenou konstrukci příslušným orgánem;

        (b) sériovým číslem jednoznačně identifikujícím každý obal, který odpovídá této konstrukci;

        (c) V případě konstrukce kusu typu B(U), B(M) nebo typu C, údajem „TYP B(U)“, „TYP B(M)“ nebo „TYP C“.

      1. 5.2.1.7.6 Každý kus, který odpovídá konstrukci kusu typu B(U), typu B(M) nebo typu C, musí být označen na vnější straně nejzevnější nádoby odolné vůči ohni a vodě vyrytím, vyražením nebo jiným způsobem odolným vůči ohni a vodě trojlístkovým symbolem uvedeným na obrázku níže.

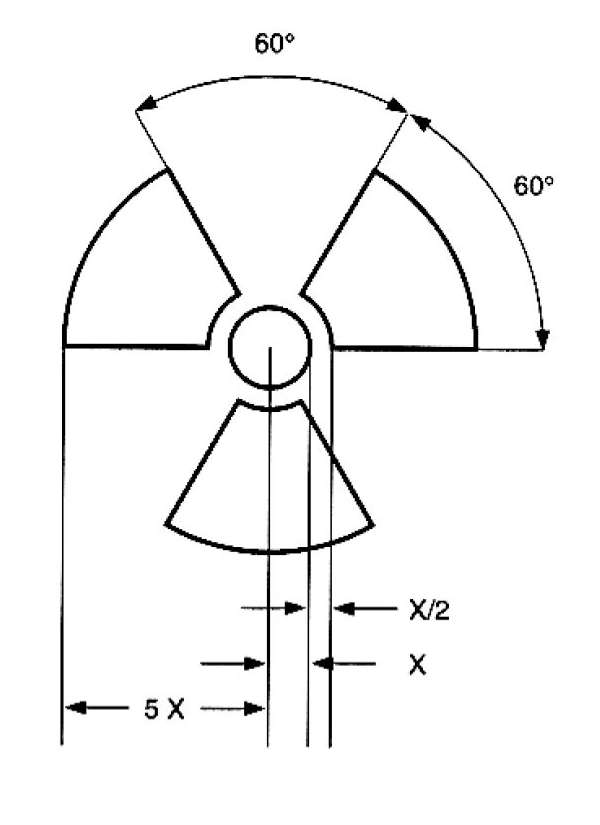

        Základní symbol trojlístku s rozměry

        vycházejícími ze střední kružnice o poloměru X.

        Nejmenší dovolený rozměr X musí být 4 mm.

        Obrázek
      1. 5.2.1.7.7 Jestliže jsou látky LSA-I nebo SCO-I obsaženy v nádobách nebo obalových materiálech a jsou přepravovány za výlučného použití dovoleného podle 4.1.9.2.4, vnější povrch těchto nádob nebo obalových materiálů smí být opatřen označením „RADIOAKTIVNÍ LSA-I” nebo „RADIOAKTIVNÍ SCO-I.
      2. 5.2.1.7.8 Ve všech případech mezinárodní přepravy kusů vyžadující schválení konstrukčního vzoru kusu nebo povolení odeslání příslušným orgánem, pro které se užívají různé typy schválení nebo povolení v různých zemích, jichž se přeprava týká, musí být označení v souladu s osvědčením země původu konstrukčního vzoru kusu.
    1. 5.2.1.8 Ustanovení o zvláštním označení pro látky ohrožující životní prostředí
      1. 5.2.1.8.1 Kusy obsahující látky ohrožující životní prostředí splňující kritéria uvedená v 2.2.9.1.10 musí být trvanlivě označeny značkou pro látky ohrožující životní prostředí vyobrazenou v 5.2.1.8.3, s výjimkou samostatných obalů a skupinových obalů, pokud takové samostatné obaly nebo vnitřní obaly takových skupinových obalů mají:
        1. - množství nejvýše 5 litrů pro kapaliny, nebo
        2. - čistou hmotnost nejvýše 5 kg pro tuhé látky.
      1. 5.2.1.8.2 Značka pro látky ohrožující životní prostředí musí být umístěna v bezprostřední blízkosti označení vyžadovaného podle 5.2.1.1. Požadavky uvedené v 5.2.1.2 a 5.2.1.4 musí být splněny.
      2. 5.2.1.8.3 Značka pro látky ohrožující životní prostření musí odpovídat Obrázku 5.2.1.8.3

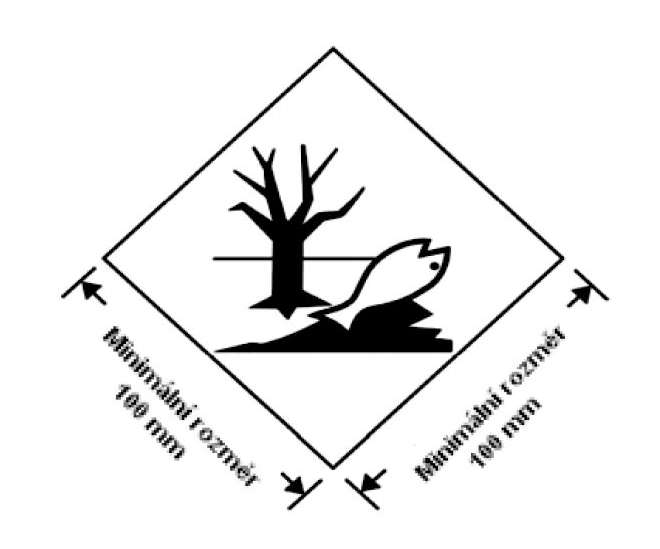

        Obrázek 5.2.1.8.3

        Obrázek

        Značka pro látky ohrožující životní prostředí

        Značka musí mít tvar čtverce postaveného na vrchol pod úhlem 45° (tvar diamantu). Symbol (ryba a strom) musí být černý na bílém nebo vhodném kontrastním podkladu. Minimální rozměry musí být 100 x 100 mm a minimální šířka čáry tvořící diamant musí být 2 mm. Jestliže to vyžaduje velikost kusu, rozměry/tloušťka čáry mohou být zmenšeny, pokud označení zůstane jasně viditelné. Tam, kde nejsou udány rozměry, musí všechny prvky proporčně odpovídat uvedenému obrázku.

      3. POZNÁMKA: Ustanovení o označování bezpečnostními značkami v 5.2.2 platí dodatečně k jakémukoli požadavku na označení kusů značkou pro látky ohrožující životní prostředí.
    1. 5.2.1.9 Orientační šipky
      1. 5.2.1.9.1 S výjimkou ustanovení v 5.2.1.9.2:
        1. - skupinové obaly s vnitřními obaly obsahujícími kapaliny;
        2. - samostatné obaly opatřené odvětrávacími otvory; a
        3. - kryogenní nádoby určené k přepravě hluboce zchlazených zkapalněných plynů,

        musí být zřetelně označeny orientačními šipkami, které jsou podobné vyobrazením uvedeným níže nebo které odpovídají specifikacím v normě ISO 780:1997. Orientační šipky musí být umístěny na dvou protilehlých svislých stranách kusu se šipkami směřujícími správně směrem nahoru. Musí být pravoúhlé a velikosti, která je zřetelně viditelná s ohledem na velikost kusu. Vyznačení pravoúhlého orámování kolem šipek je nepovinné.

        POSTUPY PŘI ODESÍLÁNÍ VŠEOBECNÁ USTANOVENÍ Tabulka 5.1.5.3.1: Multiplikační faktory pro cisterny, kontejnery a nebalené LSA-I a SCO-I Tabulka 5.1.5.3.4 Kategorie kusů a přepravních obalových souborů NÁPISY A BEZPEČNOSTNÍ ZNAČKY Obrázek 5.2.1.8.3
        Obrázek 5.2.1.9.1.1Obrázek 5.2.1.9.1.2
        Obrázek

        Dvě černé nebo červené šipky na bílém nebo vhodném kontrastním podkladu.

        Pravoúhlé orámování není povinné.

        Všechny prvky musí být v přibližné proporci k uvedenému obrázku.

      1. 5.2.1.9.2 Orientační šipky se nevyžadují:

        (a) na vnějších obalech obsahujících tlakové nádoby, s výjimkou kryogenních nádob;

        (b) na vnějších obalech obsahujících nebezpečné věci ve vnitřních obalech, z nichž každý obsahuje nejvýše 120 ml, s dostatečným množstvím absorpčního materiálu mezi vnitřními a vnějšími obaly, aby zcela pohltil kapalný obsah;

        (c) na vnějších obalech obsahujících infekční látky třídy 6.2 v primárních nádobách, z nichž každá obsahuje nejvýše 50 ml;

        (d) na kusech typu IP-2, IP-3, Typu A, Typu B(U), Typu B(M) nebo Typu C obsahujících radioaktivní látky třídy 7;

        (e) na vnějších obalech obsahujících předměty, které jsou těsné v každé poloze (např. alkohol nebo rtuť v teploměrech, aerosoly atd.); nebo

        (f) na vnějších obalech obsahujících nebezpečné věci v hermeticky uzavřených vnitřních obalech, z nichž každý obsahuje nejvýše 500 ml.

      1. 5.2.1.9.3 Orientační šipky pro jiné účely než pro udání správné orientace kusu nesmějí být na kuse označeném podle tohoto pododdílu použity.
  1. 5.2.2 Označování kusů
    1. 5.2.2.1 Ustanovení o označování bezpečnostními značkami
      1. 5.2.2.1.1 Pro každý předmět nebo látku uvedené v tabulce A kapitoly 3.2 musí být pro označení použity bezpečnostní značky uvedené ve sloupci (5), pokud není stanoveno jinak zvláštním ustanovením uvedeným ve sloupci (6).
      2. 5.2.2.1.2 Místo bezpečnostních značek mohou být použita nesmazatelná označení nebezpečí odpovídající přesně předepsaným vzorům bezpečnostních značek.
      3. 5.2.2.1.3 až
      4. 5.2.2.1.5 (Vyhrazeno)
      5. 5.2.2.1.6 S výhradou ustanovení uvedených v 5.2.2.2.1.2, musí být všechny bezpečnostní značky:

        (a) umístěny na tentýž povrch kusu, pokud to dovolují rozměry kusu; u kusů třídy 1 nebo 7 musí být v blízkosti oficiálního pojmenování pro přepravu;

        (b) umístěny na kusu tak, aby je nezakrývala nebo nezastiňovala jiná část nebo příslušenství obalu nebo jiná bezpečnostní značka nebo nápis;

        (c) umístěny přímo jedna vedle druhé, pokud se vyžaduje více než jedna bezpečnostní značka.

        Jestliže je kus nepravidelného tvaru nebo je malých rozměrů, takže bezpečnostní značka nemůže být umístěna uspokojivým způsobem, může být bezpečnostní značka bezpečně připevněna např. provázkem nebo jiným vhodným prostředkem.

      1. 5.2.2.1.7 Velké nádoby pro volně ložené látky (IBC) s vnitřním objemem větším než 450 litrů a velké obaly musí být opatřeny bezpečnostními značkami na dvou protilehlých stranách.
      2. 5.2.2.1.8 (Vyhrazeno)
      3. 5.2.2.1.9 Zvláštní ustanovení pro označování samovolně se rozkládajících látek a organických peroxidů bezpečnostními značkami

        (a) Bezpečnostní značka podle vzoru č. 4.1 také ukazuje, že produkt může být hořlavý a proto se nevyžaduje žádná bezpečnostní značka podle vzoru č. 3. Kromě toho musí být použita bezpečnostní značka podle vzoru č. 1 pro samovolně se rozkládající látky typu B, ledaže příslušný orgán povolil nepoužití této bezpečnostní značky vzhledem ke zvláštnímu obalu, protože zkušební výsledky prokázaly, že samovolně se rozkládající látka v takovém obalu nevykazuje výbušnou vlastnost.

        (b) Bezpečnostní značka podle vzoru č. 5.2 ukazuje také, že produkt může být hořlavý a proto se nevyžaduje žádná bezpečnostní značka podle vzoru č. 3. Kromě toho se musí použít následující bezpečnostní značky:

        (i) Bezpečnostní značka podle vzoru č. 1 pro organické peroxidy typu B, ledaže příslušný orgán povolil nepoužití této bezpečnostní značky vzhledem ke zvláštnímu obalu, protože zkušební výsledky prokázaly, že organický peroxid v takovém obalu nevykazuje výbušnou vlastnost.

        (ii) Bezpečnostní značka podle vzoru č. 8 se vyžaduje, pokud jsou splněna kritéria pro obalovou skupinu 1 nebo II třídy 8.

        Bezpečnostní značky, které musí být použity pro jmenovitě uvedené samovolně se rozkládající látky a organické peroxidy, jsou uvedeny v seznamu v pododdílu 2.2.41.4, popřípadě 2.2.52.4.

      1. 5.2.2.1.10 Zvláštní ustanovení pro označování kusů obsahujících infekční látky bezpečnostními značkami

        Kromě bezpečnostní značky podle vzoru č. 6.2 musí být kusy obsahující infekční látky označeny jakoukoli jinou požadovanou bezpečnostní značkou podle povahy jejich obsahu.

      1. 5.2.2.1.11 Zvláštní ustanovení pro označování kusů obsahujících radioaktivní látky bezpečnostními značkami
        1. 5.2.2.1.11.1 S výjimkou případů, kdy jsou použity zvětšené bezpečnostní značky podle 5.3.1.1.3, každý kus, přepravní obalový soubor a kontejner obsahující radioaktivní látku, musí být opatřen bezpečnostními značkami odpovídajícími vzorům č. 7A, 7B a 7C podle příslušné kategorie. Bezpečnostní značky musí být umístěny vně na dvě protilehlé strany kusu nebo přepravního obalového souboru nebo na všechny čtyři strany kontejneru nebo cisterny. Bezpečnostní značky musí být umístěny vně na dvě protilehlé strany kusu nebo na všechny čtyři strany kontejneru. Kromě toho každý kus, přepravní obalový soubor a kontejner obsahující štěpnou látku, jinou než štěpnou látku vyňatou podle ustanovení 2.2.7.2.3.5, musí být opatřeny navíc bezpečnostními značkami v souladu se vzorem č. 7E; pokud je potřebné, musí být tyto bezpečnostní značky umístěny bezprostředně vedle bezpečnostních značek pro radioaktivní látky. Bezpečnostní značky nesmějí zakrývat označení uvedená v oddílu 5.2.1. Všechny bezpečnostní značky, musí být tyto bezpečnostní značky umístěny bezprostředně vedle bezpečnostních značek odpovídajících použitelnému vzoru č. 7A, 7B nebo 7C.
        2. 5.2.2.1.11.2 Každá bezpečnostní značka podle použitelného vzoru č. 7A, 7B nebo 7C musí být doplněna následujícími údaji:

          (a) Obsah:

          (i) Kromě látek LSA-I oficiální pojmenování radionuklidu(ů) převzatých z tabulky 2.2.7.2.2.1 s použitím symbolů v ní předepsaných. Pro směsi radionuklidů musí být uvedeny nuklidy s nejomezenější hodnotou, pokud to dovoluje místo v řádku. Za oficiálním pojmenováním radionuklidu(ů) musí být uvedena skupina LSA nebo SCO. Pro tento účel se musí použít označení „LSA-II”, „LSA-III”, „SCO-I” a „SCO-II”.

          (ii) Pro látky LSA-I je nezbytné jen označení „LSA-I”; oficiální pojmenování radionuklidu není nutné.

          (b) Aktivita: Maximální aktivita radioaktivního obsahu během přepravy vyjádřená v becquerelech (Bq) s příslušným symbolem SI předpony (viz 1.2.2.1). U štěpných látek může být udána místo aktivity celková hmotnost štěpných nuklidů v gramech (g) nebo jejich násobcích.

          (c) U přepravních obalových souborů a kontejnerů musí být údaje „Obsah” a „Aktivita” požadované v odstavcích (a) a (b) výše uvedeny na bezpečnostní značce, přičemž celkový obsah přepravního obalového souboru nebo kontejneru se sčítá, výjimkou jsou bezpečnostní značky pro přepravní obalové soubory a kontejnery obsahující smíšené náklady kusů s různými radionuklidy, jejichž údaje mohou znít „Viz přepravní doklady”.

          (d) Přepravní index: viz číslo určené podle 5.1.5.3.1 a 5.1.5.3.2 (pro kategorii I-BÍLÁ se nevyžaduje žádný přepravní index).

        1. 5.2.2.1.11.3 Každá bezpečnostní značka podle vzoru č. 7E musí být doplněna kritickým bezpečnostním indexem (CSI), jak je uvedeno v osvědčení o schválení platného ve státech přes které nebo do kterých je zásilka přepravovaná vydaného příslušným orgánem nebo jak je uvedeno v 6.4.11.2 nebo 6.4.11.3.
        2. 5.2.2.1.11.4 U přepravního obalového souboru a kontejneru musí být na bezpečnostní značce č. 7E uveden součet kritických bezpečnostních indexů všech kusů obsažených uvnitř.
        3. 5.2.2.1.11.5 Ve všech případech mezinárodní přepravy kusů vyžadující schválení konstrukčního vzoru kusu nebo povolení odeslání příslušným orgánem, pro které se užívají různé typy schválení nebo povolení v různých zemích, jichž se přeprava týká, musí být označení bezpečnostními značkami v souladu s osvědčením země původu konstrukčního vzoru kusu.
    1. 5.2.2.2 Ustanovení o bezpečnostních značkách
      1. 5.2.2.2.1 Bezpečnostní značky musí splňovat dále uvedená ustanovení a odpovídat barvami, symboly a tvarem vzorům uvedeným v 5.2.2.2.2. Odpovídající vzory vyžadované pro jiné druhy dopravy, s menšími modifikacemi, které neovlivňují zřejmý význam bezpečnostní značky, jsou také dovoleny.
      2. POZNAMKA:V určitých případech jsou bezpečnostní značky v odstavci 5.2.2.2.2 znázorněny s vytečkovaným vnějším orámováním dle odstavce 5.2.2.2.1.1. Toto se nevyžaduje, je-li bezpečnostní značka umístěna na podkladu v kontrastní barvě.
        1. 5.2.2.2.1.1 Bezpečnostní značky musí odpovídat Obrázku 5.2.2.2.1.1

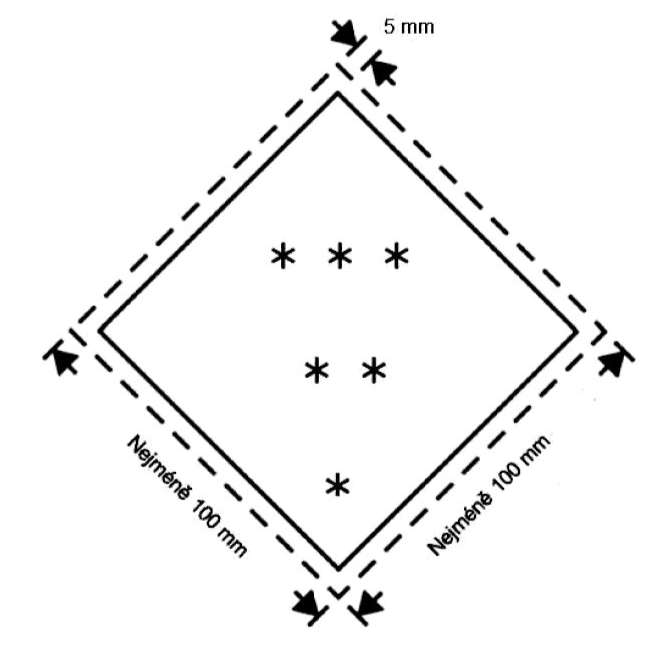

          Obrázek 5.2.2.2.1.1

          Obrázek

          Bezpečnostní značka pro označování kusů

        2. * V dolním rohu musí být uvedeno číslo třídy nebo, pro třídy 4.1, 4.2 a 4.3 číslice „4“, nebo pro třídy 6.1 a 6.2 číslice „6“
        3. ** V dolní polovině musí být (pokud je to povinné) nebo smí být (pokud je to nepovinné) uveden dodatečný text/číslo/písmena.
        4. *** V horní polovině musí být uveden symbol třídy nebo pro podtřídy 1.4, 1.5 a 1.6 číslo podtřídy a pro vzor č. 7E nápis „FISSILE“
          1. 5.2.2.2.1.1.1 Bezpečnostní značky musí být umístěny na podkladu v kontrastní barvě nebo musí být orámovány buď vytečkovanou, nebo plnou čarou.
          2. 5.2.2.2.1.1.2 Bezpečnostní značka musí mít tvar čtverce postaveného na vrchol pod úhlem 45° (tvar diamantu). Minimální rozměry musí být 100 x 100 mm a minimální šířka vnitřní čáry tvořící diamant musí být 2 mm. Vnitřní okraj značky musí být rovnoběžný s vnějším okrajem a musí od něj být vzdálen 5 mm. V horní polovině bezpečnostní značky musí mít vnitřní čára stejnou barvu jako symbol a v dolní polovině musí mít stejnou barvu jako číslo třídy nebo podtřídy v dolním rohu. Tam, kde nejsou udány rozměry, musí všechny prvky proporčně odpovídat uvedenému obrázku.
          3. 5.2.2.2.1.1.3 Jestliže to vyžaduje velikost kusu, smí být rozměry bezpečnostní značky zmenšeny, pokud zůstanou symboly a další prvky bezpečnostní značky zřetelně viditelné. Vnitřní čára značky musí zůstat vzdálena 5 mm od vnějšího okraje. Minimální šířka vnitřní čáry tvořící diamant musí být 2 mm. Rozměry bezpečnostních značek pro tlakové nádoby musí být v souladu s pododdílem 5.2.2.2.1.2.
        1. 5.2.2.2.1.2 Láhve pro třídu 2 mohou být vzhledem ke svému tvaru, pozici a fixačním systémům pro přepravu, opatřeny bezpečnostními značkami představujícími smysl bezpečnostních značek uvedených v tomto oddílu a značkami pro látky ohrožující životní prostředí, je-li to náležité, jejichž rozměry byly zmenšeny podle rozměrů uvedených v mezinárodní normě ISO 7225:2005 „Gas cylinders - Precautionary labels“ (Plynové lahve - Výstražné bezpečnostní značky), aby mohly být umístěny na necylindrickou část takových lahví (hrdla).

          Nehledě na ustanovení v 5.2.2.1.6 se bezpečnostní značky a značka pro látky ohrožující životní prostředí (viz 5.2.1.8.3) mohou překrývat v rozsahu stanoveném normou ISO 7225:2005. Avšak ve všech případech bezpečnostní značka hlavního nebezpečí a číslice uvedené na jakékoli bezpečnostní značce musí zůstat plně viditelné a symboly rozeznatelné.

          Prázdné nevyčištěné tlakové nádoby pro plyny třídy 2 mohou být přepravovány se zastaralými nebo poškozenými bezpečnostními značkami za účelem nového naplnění, popřípadě prohlídky a umístění nové bezpečnostní značky v souladu s platnými předpisy, nebo likvidace tlakové nádoby.

        1. 5.2.2.2.1.3 S výjimkou bezpečnostních značek pro podtřídy 1.4, 1.5 a 1.6 třídy 1 musí horní polovina bezpečnostní značky obsahovat obrazový symbol a dolní polovina musí obsahovat:

          (a) pro třídy 1,2, 3, 5.1,5.2, 7, 8 a 9 číslo třídy;

          (b) pro třídy 4.1,4.2 a 4.3 číslici „4“;

          (c) pro třídy 6.1 a 6.2 číslici „6“.

          Bezpečnostní značky smějí obsahovat text, jako je UN číslo nebo slova popisující nebezpečí (např. „flammable“) podle 5.2.2.2.1.5, pokud tento text nezakrývá nebo nesnižuje význam jiných informací, které musí být na bezpečnostní značce.

        1. 5.2.2.2.1.4 Kromě toho musí být na bezpečnostních značkách pro třídu 1, s výjimkou podtříd 1.4, 1.5 a 1.6, uvedeno v jejich dolní polovině, nad číslem třídy, číslo podtřídy a písmeno skupiny snášenlivosti pro látku nebo předmět. Na bezpečnostních značkách pro podtřídy 1.4, 1.5 a 1.6 musí být v jejich horní polovině uvedeno číslo podtřídy a v dolní polovině číslo třídy a písmeno skupiny snášenlivosti.
        2. 5.2.2.2.1.5 Na bezpečnostních značkách, s výjimkou bezpečnostních značek pro třídu 7, uvedení jakéhokoli případného textu (jiného než číslo třídy) v prostoru pod symbolem musí být omezeno na údaje o povaze nebezpečí a o bezpečnostních opatřeních při manipulaci.
        3. 5.2.2.2.1.6 Symboly, text a čísla musí být dobře čitelné a nesmazatelné a na všech bezpečnostních značkách musí být uvedeny v černé barvě kromě:

          (a) bezpečnostní značky třídy 8, na které jsou eventuální text a číslo uvedeny v barvě bílé;

          (b) bezpečnostních značek se zeleným, červeným nebo modrým podkladem, na kterých symboly, text a čísla mohou být uvedeny v barvě bílé.

          (c) bezpečnostní značky třídy 5.2, na které smí být symbol v bílé barvě; a

          (d) bezpečnostní značky podle vzoru č. 2.1 umístěné na lahve a malé nádobky obsahující plyny UN čísel 1011, 1075, 1965 a 1978, kde mohou být uvedeny na podkladové barvě nádoby, jestliže je zajištěn jejich dostatečný kontrast.

        1. 5.2.2.2.1.7 Všechny bezpečnostní značky musí být schopné odolat povětrnostním účinkům bez podstatného snížení jejich čitelnosti.
    1. 5.2.2.2.2 Vzory bezpečnostních značek

      NEBEZPEČÍ TŘÍDY 1

      Výbušné látky a předměty

      Obrázek
      POSTUPY PŘI ODESÍLÁNÍ VŠEOBECNÁ USTANOVENÍ Tabulka 5.1.5.3.1: Multiplikační faktory pro cisterny, kontejnery a nebalené LSA-I a SCO-I Tabulka 5.1.5.3.4 Kategorie kusů a přepravních obalových souborů NÁPISY A BEZPEČNOSTNÍ ZNAČKY Obrázek 5.2.1.8.3 Obrázek 5.2.2.2.1.1 NEBEZPEČÍ TŘÍDY 1 Výbušné látky a předměty

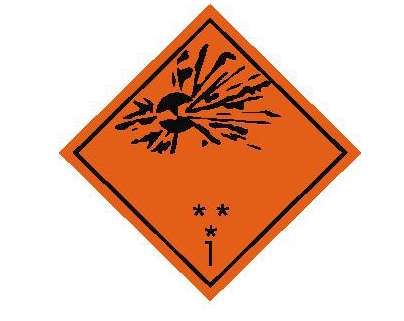

      (č. 1)
      Podtřídy 1.1, 1.2 a 1.3
      Symbol (vybuchující puma): černý;
      podklad: oranžový; číslice “1“ v dolním rohu
      Obrázek
      POSTUPY PŘI ODESÍLÁNÍ VŠEOBECNÁ USTANOVENÍ Tabulka 5.1.5.3.1: Multiplikační faktory pro cisterny, kontejnery a nebalené LSA-I a SCO-I Tabulka 5.1.5.3.4 Kategorie kusů a přepravních obalových souborů NÁPISY A BEZPEČNOSTNÍ ZNAČKY Obrázek 5.2.1.8.3 Obrázek 5.2.2.2.1.1 NEBEZPEČÍ TŘÍDY 1 Výbušné látky a předměty

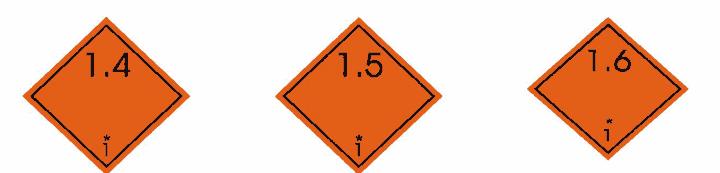

      (č. 1.4)(č. 1.5)(č. 1.6)
      Podtřída 1.4Podtřída 1.5Podtřída 1.6
      Podklad: oranžový; číslice: černé; výška číslic musí být asi 30 mm a tlouštka čáry asi 5 mm
      (u bezpečnostní značky o rozměrech 100 mm x 100 mm); číslice “1“ v dolním rohu
    2. ** Údaj podtřídy – neudává se, je-li výbušnost vedlejším nebezpečím
    3. * Údaj skupiny snášenlivosti – neudává se, je-li výbušnost vedlejším nebezpečím

      4. NEBEZPEČÍ TŘÍDY 2

      Plyny

      Obrázek
      POSTUPY PŘI ODESÍLÁNÍ VŠEOBECNÁ USTANOVENÍ Tabulka 5.1.5.3.1: Multiplikační faktory pro cisterny, kontejnery a nebalené LSA-I a SCO-I Tabulka 5.1.5.3.4 Kategorie kusů a přepravních obalových souborů NÁPISY A BEZPEČNOSTNÍ ZNAČKY Obrázek 5.2.1.8.3 Obrázek 5.2.2.2.1.1 NEBEZPEČÍ TŘÍDY 1 Výbušné látky a předměty NEBEZPEČÍ TŘÍDY 2 Plyny
      (č. 2.1)
      Hořlavé plyny
      Symbol (plamen): černý nebo bílý;
      (kromě provedení podle 5.2.2.2.1.6(d))
      podklad: červený; číslice “2“ v dolním rohu
      Obrázek
      POSTUPY PŘI ODESÍLÁNÍ VŠEOBECNÁ USTANOVENÍ Tabulka 5.1.5.3.1: Multiplikační faktory pro cisterny, kontejnery a nebalené LSA-I a SCO-I Tabulka 5.1.5.3.4 Kategorie kusů a přepravních obalových souborů NÁPISY A BEZPEČNOSTNÍ ZNAČKY Obrázek 5.2.1.8.3 Obrázek 5.2.2.2.1.1 NEBEZPEČÍ TŘÍDY 1 Výbušné látky a předměty NEBEZPEČÍ TŘÍDY 2 Plyny
      (č. 2.2)
      Nehořlavé, netoxické plyny
      Symbol (plynová lahev): černý nebo bílý;
      podklad: zelený; číslice “2“ v dolním rohu

      NEBEZPEČÍ TŘÍDY 3

      Hořlavé kapaliny

      Obrázek
      POSTUPY PŘI ODESÍLÁNÍ VŠEOBECNÁ USTANOVENÍ Tabulka 5.1.5.3.1: Multiplikační faktory pro cisterny, kontejnery a nebalené LSA-I a SCO-I Tabulka 5.1.5.3.4 Kategorie kusů a přepravních obalových souborů NÁPISY A BEZPEČNOSTNÍ ZNAČKY Obrázek 5.2.1.8.3 Obrázek 5.2.2.2.1.1 NEBEZPEČÍ TŘÍDY 1 Výbušné látky a předměty NEBEZPEČÍ TŘÍDY 2 Plyny NEBEZPEČÍ TŘÍDY 3 Hořlavé kapaliny

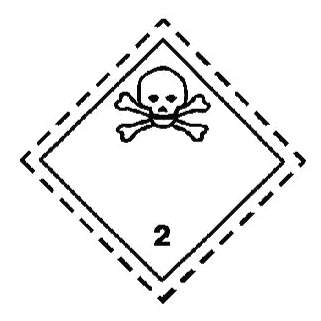

      (č. 2.3)
      Toxické plyny
      Symbol (lebka na zkřížených kostech): černý;
      podklad: bílý; číslice “2“ v dolním rohu
      Obrázek
      POSTUPY PŘI ODESÍLÁNÍ VŠEOBECNÁ USTANOVENÍ Tabulka 5.1.5.3.1: Multiplikační faktory pro cisterny, kontejnery a nebalené LSA-I a SCO-I Tabulka 5.1.5.3.4 Kategorie kusů a přepravních obalových souborů NÁPISY A BEZPEČNOSTNÍ ZNAČKY Obrázek 5.2.1.8.3 Obrázek 5.2.2.2.1.1 NEBEZPEČÍ TŘÍDY 1 Výbušné látky a předměty NEBEZPEČÍ TŘÍDY 2 Plyny NEBEZPEČÍ TŘÍDY 3 Hořlavé kapaliny
      (č. 3)
      Symbol (plamen): černý nebo bílý;
      podklad: červený; číslice “3“ v dolním rohu

      NEBEZPEČÍ TŘÍDY 4.1

      Hořlavé tuhé látky, samovolně se rozkládající látky a znecitlivěné tuhé výbušné látky

      Obrázek
      POSTUPY PŘI ODESÍLÁNÍ VŠEOBECNÁ USTANOVENÍ Tabulka 5.1.5.3.1: Multiplikační faktory pro cisterny, kontejnery a nebalené LSA-I a SCO-I Tabulka 5.1.5.3.4 Kategorie kusů a přepravních obalových souborů NÁPISY A BEZPEČNOSTNÍ ZNAČKY Obrázek 5.2.1.8.3 Obrázek 5.2.2.2.1.1 NEBEZPEČÍ TŘÍDY 1 Výbušné látky a předměty NEBEZPEČÍ TŘÍDY 2 Plyny NEBEZPEČÍ TŘÍDY 3 Hořlavé kapaliny NEBEZPEČÍ TŘÍDY 4.1 Hořlavé tuhé látky, samovolně se rozkládající látky a znecitlivěné tuhé výbušné látky
      (č. 4.1)
      Symbol (plamen): černý;
      podklad: bílý se sedmi svislými
      červenými pruhy;
      číslice “4“ v dolním rohu

      NEBEZPEČÍ TŘÍDY 4.2

      Samozápalné látky

      Obrázek
      POSTUPY PŘI ODESÍLÁNÍ VŠEOBECNÁ USTANOVENÍ Tabulka 5.1.5.3.1: Multiplikační faktory pro cisterny, kontejnery a nebalené LSA-I a SCO-I Tabulka 5.1.5.3.4 Kategorie kusů a přepravních obalových souborů NÁPISY A BEZPEČNOSTNÍ ZNAČKY Obrázek 5.2.1.8.3 Obrázek 5.2.2.2.1.1 NEBEZPEČÍ TŘÍDY 1 Výbušné látky a předměty NEBEZPEČÍ TŘÍDY 2 Plyny NEBEZPEČÍ TŘÍDY 3 Hořlavé kapaliny NEBEZPEČÍ TŘÍDY 4.1 Hořlavé tuhé látky, samovolně se rozkládající látky a znecitlivěné tuhé výbušné látky NEBEZPEČÍ TŘÍDY 4.2 Samozápalné látky
      (č. 4.2)
      Symbol (plamen): černý;
      podklad: horní polovina bílá a dolní
      polovina červená;
      číslice “4“ v dolním rohu

      NEBEZPEČÍ TŘÍDY 4.3

      Látky, které ve styku s vodou vyvíjejí hořlavé plyny

      Obrázek
      POSTUPY PŘI ODESÍLÁNÍ VŠEOBECNÁ USTANOVENÍ Tabulka 5.1.5.3.1: Multiplikační faktory pro cisterny, kontejnery a nebalené LSA-I a SCO-I Tabulka 5.1.5.3.4 Kategorie kusů a přepravních obalových souborů NÁPISY A BEZPEČNOSTNÍ ZNAČKY Obrázek 5.2.1.8.3 Obrázek 5.2.2.2.1.1 NEBEZPEČÍ TŘÍDY 1 Výbušné látky a předměty NEBEZPEČÍ TŘÍDY 2 Plyny NEBEZPEČÍ TŘÍDY 3 Hořlavé kapaliny NEBEZPEČÍ TŘÍDY 4.1 Hořlavé tuhé látky, samovolně se rozkládající látky a znecitlivěné tuhé výbušné látky NEBEZPEČÍ TŘÍDY 4.2 Samozápalné látky NEBEZPEČÍ TŘÍDY 4.3 Látky, které ve styku s vodou vyvíjejí hořlavé plyny
      (č. 4.3)
      Symbol (plamen): černý nebo bílý;
      podklad: modrý;
      číslice “4” v dolním rohu

      NEBEZPEČÍ TŘÍDY 5.1

      Látky podporující hoření

      Obrázek
      POSTUPY PŘI ODESÍLÁNÍ VŠEOBECNÁ USTANOVENÍ Tabulka 5.1.5.3.1: Multiplikační faktory pro cisterny, kontejnery a nebalené LSA-I a SCO-I Tabulka 5.1.5.3.4 Kategorie kusů a přepravních obalových souborů NÁPISY A BEZPEČNOSTNÍ ZNAČKY Obrázek 5.2.1.8.3 Obrázek 5.2.2.2.1.1 NEBEZPEČÍ TŘÍDY 1 Výbušné látky a předměty NEBEZPEČÍ TŘÍDY 2 Plyny NEBEZPEČÍ TŘÍDY 3 Hořlavé kapaliny NEBEZPEČÍ TŘÍDY 4.1 Hořlavé tuhé látky, samovolně se rozkládající látky a znecitlivěné tuhé výbušné látky NEBEZPEČÍ TŘÍDY 4.2 Samozápalné látky NEBEZPEČÍ TŘÍDY 4.3 Látky, které ve styku s vodou vyvíjejí hořlavé plyny NEBEZPEČÍ TŘÍDY 5.1 Látky podporující hoření
      (č. 5.1)
      Symbol (plamen nad kruhem): černý;
      podklad: žlutý
      číslice “5.1” v dolním rohu

      NEBEZPEČÍ TŘÍDY 5.2

      Organické peroxidy

      Obrázek
      POSTUPY PŘI ODESÍLÁNÍ VŠEOBECNÁ USTANOVENÍ Tabulka 5.1.5.3.1: Multiplikační faktory pro cisterny, kontejnery a nebalené LSA-I a SCO-I Tabulka 5.1.5.3.4 Kategorie kusů a přepravních obalových souborů NÁPISY A BEZPEČNOSTNÍ ZNAČKY Obrázek 5.2.1.8.3 Obrázek 5.2.2.2.1.1 NEBEZPEČÍ TŘÍDY 1 Výbušné látky a předměty NEBEZPEČÍ TŘÍDY 2 Plyny NEBEZPEČÍ TŘÍDY 3 Hořlavé kapaliny NEBEZPEČÍ TŘÍDY 4.1 Hořlavé tuhé látky, samovolně se rozkládající látky a znecitlivěné tuhé výbušné látky NEBEZPEČÍ TŘÍDY 4.2 Samozápalné látky NEBEZPEČÍ TŘÍDY 4.3 Látky, které ve styku s vodou vyvíjejí hořlavé plyny NEBEZPEČÍ TŘÍDY 5.1 Látky podporující hoření NEBEZPEČÍ TŘÍDY 5.2 Organické peroxidy
      (č. 5.2)
      Symbol (plamen): černý nebo bílý;
      podklad: horní polovina červená; dolní polovina žlutá;
      číslice “5.2” v dolním rohu

      NEBEZPEČÍ TŘÍDY 6.1

      Toxické látky

      Obrázek
      POSTUPY PŘI ODESÍLÁNÍ VŠEOBECNÁ USTANOVENÍ Tabulka 5.1.5.3.1: Multiplikační faktory pro cisterny, kontejnery a nebalené LSA-I a SCO-I Tabulka 5.1.5.3.4 Kategorie kusů a přepravních obalových souborů NÁPISY A BEZPEČNOSTNÍ ZNAČKY Obrázek 5.2.1.8.3 Obrázek 5.2.2.2.1.1 NEBEZPEČÍ TŘÍDY 1 Výbušné látky a předměty NEBEZPEČÍ TŘÍDY 2 Plyny NEBEZPEČÍ TŘÍDY 3 Hořlavé kapaliny NEBEZPEČÍ TŘÍDY 4.1 Hořlavé tuhé látky, samovolně se rozkládající látky a znecitlivěné tuhé výbušné látky NEBEZPEČÍ TŘÍDY 4.2 Samozápalné látky NEBEZPEČÍ TŘÍDY 4.3 Látky, které ve styku s vodou vyvíjejí hořlavé plyny NEBEZPEČÍ TŘÍDY 5.1 Látky podporující hoření NEBEZPEČÍ TŘÍDY 5.2 Organické peroxidy NEBEZPEČÍ TŘÍDY 6.1 Toxické látky
      (č. 6.1)
      Symbol (lebka na zkřížených kostech): černý;
      podklad: bílý; číslice “6” v dolním rohu

      NEBEZPEČÍ TŘÍDY 6.2

      Infekční látky

      Obrázek
      POSTUPY PŘI ODESÍLÁNÍ VŠEOBECNÁ USTANOVENÍ Tabulka 5.1.5.3.1: Multiplikační faktory pro cisterny, kontejnery a nebalené LSA-I a SCO-I Tabulka 5.1.5.3.4 Kategorie kusů a přepravních obalových souborů NÁPISY A BEZPEČNOSTNÍ ZNAČKY Obrázek 5.2.1.8.3 Obrázek 5.2.2.2.1.1 NEBEZPEČÍ TŘÍDY 1 Výbušné látky a předměty NEBEZPEČÍ TŘÍDY 2 Plyny NEBEZPEČÍ TŘÍDY 3 Hořlavé kapaliny NEBEZPEČÍ TŘÍDY 4.1 Hořlavé tuhé látky, samovolně se rozkládající látky a znecitlivěné tuhé výbušné látky NEBEZPEČÍ TŘÍDY 4.2 Samozápalné látky NEBEZPEČÍ TŘÍDY 4.3 Látky, které ve styku s vodou vyvíjejí hořlavé plyny NEBEZPEČÍ TŘÍDY 5.1 Látky podporující hoření NEBEZPEČÍ TŘÍDY 5.2 Organické peroxidy NEBEZPEČÍ TŘÍDY 6.1 Toxické látky NEBEZPEČÍ TŘÍDY 6.2 Infekční látky
      (č. 6.2)
      V dolní polovině bezpečnostní značky mohou být uvedeny nápisy: „INFEKČNÍ LÁTKA”
      a „Při poškození nebo úniku uvědomte neprodleně veřejné zdravotnické orgány”;
      Symbol (kruh, který je překryt třemi srpky měsíce) a údaje: černé;
      podklad: bílý; číslice “6“ v dolním rohu

      NEBEZPEČÍ TŘÍDY 7

      Radioaktivní látky

      Obrázek
      POSTUPY PŘI ODESÍLÁNÍ VŠEOBECNÁ USTANOVENÍ Tabulka 5.1.5.3.1: Multiplikační faktory pro cisterny, kontejnery a nebalené LSA-I a SCO-I Tabulka 5.1.5.3.4 Kategorie kusů a přepravních obalových souborů NÁPISY A BEZPEČNOSTNÍ ZNAČKY Obrázek 5.2.1.8.3 Obrázek 5.2.2.2.1.1 NEBEZPEČÍ TŘÍDY 1 Výbušné látky a předměty NEBEZPEČÍ TŘÍDY 2 Plyny NEBEZPEČÍ TŘÍDY 3 Hořlavé kapaliny NEBEZPEČÍ TŘÍDY 4.1 Hořlavé tuhé látky, samovolně se rozkládající látky a znecitlivěné tuhé výbušné látky NEBEZPEČÍ TŘÍDY 4.2 Samozápalné látky NEBEZPEČÍ TŘÍDY 4.3 Látky, které ve styku s vodou vyvíjejí hořlavé plyny NEBEZPEČÍ TŘÍDY 5.1 Látky podporující hoření NEBEZPEČÍ TŘÍDY 5.2 Organické peroxidy NEBEZPEČÍ TŘÍDY 6.1 Toxické látky NEBEZPEČÍ TŘÍDY 6.2 Infekční látky NEBEZPEČÍ TŘÍDY 7 Radioaktivní látky

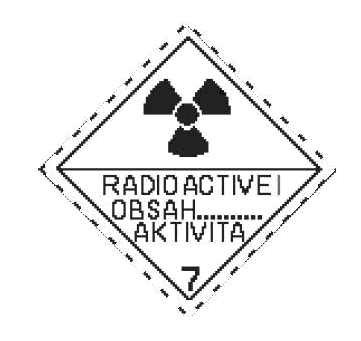

      (č. 7A)
      Kategorie I – BÍLÁ
      Symbol záření (trojlístek): černý;
      podklad: bílý;
      text (předepsaný): černý v dolní polovině
      bezpečnostní značky:
      “RADIOACTIVE”
      “CONTENTS ...”
      “ACTIVITY ...”;
      za výrazem “RADIOACTIVE” následuje
      svislý červený pruh;
      číslice “7” v dolním rohu
      Obrázek
      POSTUPY PŘI ODESÍLÁNÍ VŠEOBECNÁ USTANOVENÍ Tabulka 5.1.5.3.1: Multiplikační faktory pro cisterny, kontejnery a nebalené LSA-I a SCO-I Tabulka 5.1.5.3.4 Kategorie kusů a přepravních obalových souborů NÁPISY A BEZPEČNOSTNÍ ZNAČKY Obrázek 5.2.1.8.3 Obrázek 5.2.2.2.1.1 NEBEZPEČÍ TŘÍDY 1 Výbušné látky a předměty NEBEZPEČÍ TŘÍDY 2 Plyny NEBEZPEČÍ TŘÍDY 3 Hořlavé kapaliny NEBEZPEČÍ TŘÍDY 4.1 Hořlavé tuhé látky, samovolně se rozkládající látky a znecitlivěné tuhé výbušné látky NEBEZPEČÍ TŘÍDY 4.2 Samozápalné látky NEBEZPEČÍ TŘÍDY 4.3 Látky, které ve styku s vodou vyvíjejí hořlavé plyny NEBEZPEČÍ TŘÍDY 5.1 Látky podporující hoření NEBEZPEČÍ TŘÍDY 5.2 Organické peroxidy NEBEZPEČÍ TŘÍDY 6.1 Toxické látky NEBEZPEČÍ TŘÍDY 6.2 Infekční látky NEBEZPEČÍ TŘÍDY 7 Radioaktivní látky
      (č. 7B)(č. 7C)
      Kategorie II - ŽLUTÁKategorie III - ŽLUTÁ
      Symbol záření (tojlístek): černý;
      podklad: horní polovina žlutá s bílým okrajem, dolní polovina bílá;
      text (předepsaný): černý v dolní polovině bezpečnostní značky:
      “RADIOACTIVE”
      “CONTENTS ...”
      “ACTIVITY ...”;
      v černě orámovaném poli: “TRANSPORT INDEX”
      za výrazem “RADIOACTIVE” následují
      dva svislé červené pruhy;tři svislé červené pruhy;
      číslice “7” v dolním rohu
      Obrázek
      POSTUPY PŘI ODESÍLÁNÍ VŠEOBECNÁ USTANOVENÍ Tabulka 5.1.5.3.1: Multiplikační faktory pro cisterny, kontejnery a nebalené LSA-I a SCO-I Tabulka 5.1.5.3.4 Kategorie kusů a přepravních obalových souborů NÁPISY A BEZPEČNOSTNÍ ZNAČKY Obrázek 5.2.1.8.3 Obrázek 5.2.2.2.1.1 NEBEZPEČÍ TŘÍDY 1 Výbušné látky a předměty NEBEZPEČÍ TŘÍDY 2 Plyny NEBEZPEČÍ TŘÍDY 3 Hořlavé kapaliny NEBEZPEČÍ TŘÍDY 4.1 Hořlavé tuhé látky, samovolně se rozkládající látky a znecitlivěné tuhé výbušné látky NEBEZPEČÍ TŘÍDY 4.2 Samozápalné látky NEBEZPEČÍ TŘÍDY 4.3 Látky, které ve styku s vodou vyvíjejí hořlavé plyny NEBEZPEČÍ TŘÍDY 5.1 Látky podporující hoření NEBEZPEČÍ TŘÍDY 5.2 Organické peroxidy NEBEZPEČÍ TŘÍDY 6.1 Toxické látky NEBEZPEČÍ TŘÍDY 6.2 Infekční látky NEBEZPEČÍ TŘÍDY 7 Radioaktivní látky

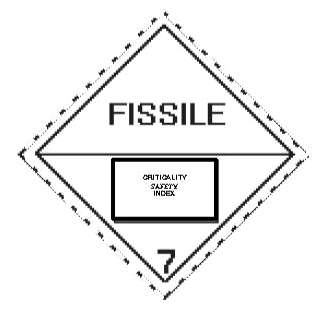

      (č. 7E)
      Štěpné látky třídy 7
      Podklad bílý;
      text (předepsaný): černá v horní polovině bezpečnostní značky: „FISSILE”;
      v černě orámovaném poli v doni polovině bezpečnostní značky:
      “CRITICALITY SAFETY INDEX”;
      číslice «7» v dolním rohu

      NEBEZPEČÍ TŘÍDY 8

      Žíravé látky

      Obrázek
      POSTUPY PŘI ODESÍLÁNÍ VŠEOBECNÁ USTANOVENÍ Tabulka 5.1.5.3.1: Multiplikační faktory pro cisterny, kontejnery a nebalené LSA-I a SCO-I Tabulka 5.1.5.3.4 Kategorie kusů a přepravních obalových souborů NÁPISY A BEZPEČNOSTNÍ ZNAČKY Obrázek 5.2.1.8.3 Obrázek 5.2.2.2.1.1 NEBEZPEČÍ TŘÍDY 1 Výbušné látky a předměty NEBEZPEČÍ TŘÍDY 2 Plyny NEBEZPEČÍ TŘÍDY 3 Hořlavé kapaliny NEBEZPEČÍ TŘÍDY 4.1 Hořlavé tuhé látky, samovolně se rozkládající látky a znecitlivěné tuhé výbušné látky NEBEZPEČÍ TŘÍDY 4.2 Samozápalné látky NEBEZPEČÍ TŘÍDY 4.3 Látky, které ve styku s vodou vyvíjejí hořlavé plyny NEBEZPEČÍ TŘÍDY 5.1 Látky podporující hoření NEBEZPEČÍ TŘÍDY 5.2 Organické peroxidy NEBEZPEČÍ TŘÍDY 6.1 Toxické látky NEBEZPEČÍ TŘÍDY 6.2 Infekční látky NEBEZPEČÍ TŘÍDY 7 Radioaktivní látky NEBEZPEČÍ TŘÍDY 8 Žíravé látky
      (č. 8)
      Symbol (kapky padající z jedné zkumavky na kov a z druhé zkumavky na
      ruku): černý;
      Podklad: horní polovina: bílá; dolní polovina: černá s bílým okrajem;
      číslice “8” v dolním rohu

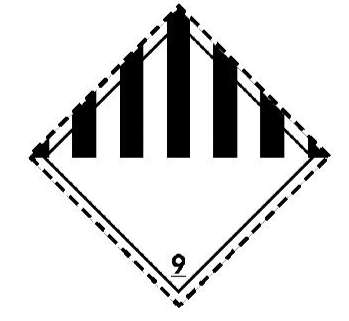

      NEBEZPEČÍ TŘÍDY 9

      Jiné nebezpečné látky a předměty

      Obrázek
      POSTUPY PŘI ODESÍLÁNÍ VŠEOBECNÁ USTANOVENÍ Tabulka 5.1.5.3.1: Multiplikační faktory pro cisterny, kontejnery a nebalené LSA-I a SCO-I Tabulka 5.1.5.3.4 Kategorie kusů a přepravních obalových souborů NÁPISY A BEZPEČNOSTNÍ ZNAČKY Obrázek 5.2.1.8.3 Obrázek 5.2.2.2.1.1 NEBEZPEČÍ TŘÍDY 1 Výbušné látky a předměty NEBEZPEČÍ TŘÍDY 2 Plyny NEBEZPEČÍ TŘÍDY 3 Hořlavé kapaliny NEBEZPEČÍ TŘÍDY 4.1 Hořlavé tuhé látky, samovolně se rozkládající látky a znecitlivěné tuhé výbušné látky NEBEZPEČÍ TŘÍDY 4.2 Samozápalné látky NEBEZPEČÍ TŘÍDY 4.3 Látky, které ve styku s vodou vyvíjejí hořlavé plyny NEBEZPEČÍ TŘÍDY 5.1 Látky podporující hoření NEBEZPEČÍ TŘÍDY 5.2 Organické peroxidy NEBEZPEČÍ TŘÍDY 6.1 Toxické látky NEBEZPEČÍ TŘÍDY 6.2 Infekční látky NEBEZPEČÍ TŘÍDY 7 Radioaktivní látky NEBEZPEČÍ TŘÍDY 8 Žíravé látky NEBEZPEČÍ TŘÍDY 9 Jiné nebezpečné látky a předměty
      č. (9)
      Symbol (sedm svislých pruhů v horní polovině):
      černý; podklad: bílý;
      podtržená číslice “9” v dolním rohu
