POŽADAVKY NA KONSTRUKCI A SCHVALOVÁNÍ VOZIDELČÁST 9

ROZSAH PLATNOSTI, DEFINICE A POŽADAVKY NA SCHVALOVÁNÍ VOZIDELKAPITOLA 9.1

  1. 9.1.1.Rozsah platnosti a definice
    1. 9.1.1.1 Rozsah platnosti

      Požadavky části 9 se vztahují na vozidla kategorií N a O, jak je definováno v příloze 7 Souhrnné rezoluce o konstrukci vozidel (R.E.3 )1 určená pro přepravu nebezpečných věcí.

      Tyto požadavky se týkají vozidel z hlediska jejich konstrukce, schválení typu, schválení ADR a roční technické prohlídky.

    1. 9.1.1.2 Definice

      Pro účely části 9 se rozumí pojmem:

      „Vozidlo“ jakékoli vozidlo, ať kompletní, nekompletní nebo zkompletované, určené pro silniční přepravu nebezpečných věcí;

      „Vozidlo EX/II“ nebo „Vozidlo EX/III“ vozidlo určené pro přepravu výbušných látek a předmětů (Třída 1);

      „Vozidlo FL“:

      (a) Vozidlo určené pro přepravu kapalin s bodem vzplanutí nejvýše 60 °C (kromě motorové nafty odpovídající evropské normě EN 590:2009 + A1:2010, plynového oleje a lehkého topného oleje – UN 1202 – s bodem vzplanutí stanoveným v evropské normě EN 590:2009 + A1:2010) v nesnímatelných cisternách nebo snímatelných cisternách s vnitřním objemem větším než 1 m3 nebo v cisternových kontejnerech nebo v přemístitelných cisternách s jednotlivým vnitřním objemem větším než 3 m3; nebo

      (b) vozidlo určené pro přepravu hořlavých plynů v nesnímatelných cisternách nebo snímatelných cisternách s vnitřním objemem větším než 1 m3 nebo v cisternových kontejnerech, v přemístitelných cisternách nebo MEGC s jednotlivým vnitřním objemem větším než 3 m3; nebo

      (c) bateriové vozidlo s celkovým vnitřním objemem větším než 1 m3 určené pro přepravu hořlavých plynů;

      „Vozidlo OX“ vozidlo určené pro přepravu peroxidu vodíku, stabilizovaného nebo peroxidu vodíku, vodného roztoku, stabilizovaného s více než 60 % peroxidu vodíku (Třída 5.1, UN 2015) v nesnímatelných cisternách nebo snímatelných cisternách s vnitřním objemem větším než 1 m3 nebo v cisternových kontejnerech nebo přemístitelných cisternách s jednotlivým vnitřním objemem větším než 3 m3;

      „Vozidlo AT“:

      (a) vozidlo, jiné než vozidlo EX/III, FL nebo OX nebo jiné než MEMU, určené pro přepravu nebezpečných věcí v nesnímatelných cisternách nebo snímatelných cisternách s vnitřním objemem větším než 1 m3 nebo v cisternových kontejnerech, přemístitelných cisternách nebo MEGC s jednotlivým vnitřním objemem větším než 3 m3; nebo

      (b) bateriové vozidlo s celkovým vnitřním objemem větším než 1 m3 jiné než vozidlo FL;

      “MEMU“ znamená vozidlo odpovídající definici Mobilní jednotka připravující výbušniny v 1.2.1.

      „Kompletní vozidlo“ jakékoli vozidlo, které nevyžaduje žádnou další kompletaci (např. skříňová vozidla, nákladní automobily, tahače, přípojná vozidla);

      „Nekompletní vozidlo“ jakékoli vozidlo, které vyžaduje nejméně jeden další stupeň kompletace (např. podvozky s kabinou, podvozky přípojných vozidel);

      „Zkompletované vozidlo“ vozidlo, které je výsledkem vícestupňového kompletačního procesu (např. podvozky nebo podvozky s kabinou s namontovanou nástavbou);

      „Typově schválené vozidlo“ jakékoli vozidlo, které bylo schváleno podle předpisu EHK č. 1052;

      „Schválení ADR“ potvrzení příslušného orgánu smluvní strany, že jednotlivé vozidlo určené pro přepravu nebezpečných věcí splňuje relevantní technické požadavky této části jako vozidlo EX/II, EX/III, FL, OX nebo AT nebo jako MEMU.

  1. 9.1.2 Schvalování vozidel EX/II, EX/III, FL, OX a AT a MEMU
  2. POZNÁMKA: Pro vozidla jiná, než jsou vozidla typů EX/II, EX/III, FL, OX a AT a MEMU, se nevyžaduje žádné zvláštní osvědčení o schválení, nehledě na ta, která jsou vyžadována všeobecnými bezpečnostními předpisy obecně se vztahujícím na vozidla v zemi jejich původu (registrace).
    1. 9.1.2.1 Všeobecná ustanovení

      Vozidla EX/II, EX/III, FL, OX a AT a MEMU musí splňovat příslušné technické požadavky této části.

      Každé kompletní nebo zkompletované vozidlo musí být podrobeno první prohlídce příslušným orgánem v souladu se správními požadavky této kapitoly pro ověření shodnosti s příslušnými technickými požadavky kapitol 9.2 až 9.8.

      Příslušný orgán může upustit od první inspekce tahače pro návěs schváleného typu podle 9.1.2.2, pro který výrobce, jeho odpovědný pověřený zástupce nebo instituce uznávaná příslušným orgánem vydala prohlášení o shodnosti s požadavky kapitoly 9.2.

      Shodnost vozidla musí být osvědčena vydáním osvědčení o schválení podle oddílu 9.1.3.

      Pokud se požaduje, aby vozidla byla vybavena zpomalovacím brzdovým systémem, musí výrobce vozidla nebo jeho řádně pověřený zástupce vydat prohlášení o shodě s příslušnými předpisy Přílohy 5 předpisu EHK č. 133. Toto prohlášení musí být předloženo při první technické prohlídce.

    1. 9.1.2.2 Požadavky na typově schválená vozidla

      Na základě požadavku výrobce nebo jeho řádně pověřeného zástupce mohou být vozidla podléhající schválení podle 9.1.2.1 typově schválena příslušným orgánem. Příslušné technické požadavky kapitoly 9.2 musí být považovány za splněné, jestliže osvědčení o schválení typu bylo vydáno příslušným orgánem podle předpisu EHK č. 1052 za podmínky, že technické požadavky uvedeného předpisu odpovídají požadavkům kapitoly 9.2 této části a že žádná modifikace vozidla nezměnila jeho platnost. V případě MEMU schvalovací značka typu upevněná podle předpisu EHK č. 105 může identifikovat vozidlo buď jako MEMU nebo EX/III. MEMU je pouze třeba identifikovat jako takové v osvědčení o schválení vydaném podle 9.1.3.

      Toto typové schválení, vydané jednou smluvní stranou Dohody, musí být uznáváno ostatními smluvními stranami Dohody jako zajišťující shodnost vozidla, pokud jednotlivé vozidlo bylo podrobeno prohlídce pro schválení ADR.

      Při prohlídce pro schválení ADR musí být podrobeny prohlídce pouze ty části typově schváleného nekompletního vozidla, které byly dodatečně namontovány nebo pozměněny v procesu kompletace, zda odpovídají příslušným požadavkům kapitoly 9.2.

    1. 9.1.2.3 Roční technická prohlídka

      Vozidla EX/II, EX/III, FL, OX a AT a MEMU musí být podrobena roční technické prohlídce v zemi jejich

      registrace, aby bylo zajištěno, že odpovídají příslušným ustanovením této části a všeobecným bezpečnostním předpisům (týkajícím se brzd, osvětlení atd.) platným v zemi jejich registrace.

      Shodnost vozidla musí být potvrzena buď rozšířením platnosti osvědčení o schválení, nebo vydáním nového osvědčení o schválení podle 9.1.3.

  1. 9.1.3 Osvědčení o schválení
    1. 9.1.3.1 Shodnost vozidel EX/II, EX/III, FL, OX a AT a MEMU s požadavky této části je předmětem osvědčení o schválení (osvědčení o schválení ADR) vydaného příslušným orgánem státu registrace pro každé vozidlo, při jehož prohlídce bylo dosaženo uspokojivých výsledků, nebo je uvedeno v prohlášení o shodnosti s požadavky kapitoly 9.2 podle 9.1.2.1.
    2. 9.1.3.2 Osvědčení o schválení vydané příslušným orgánem jedné smluvní strany pro vozidlo registrované na území této smluvní strany se uznává po dobu jeho platnosti příslušnými orgány ostatních smluvních stran.
    3. 9.1.3.3 Osvědčení o schválení musí mít formu podle vzoru uvedeného v 9.1.3.5. Jeho rozměry musí být 210 mm x 297 mm (formát A4). Může se použít přední i zadní strana. Barva musí být bílá, s úhlopříčným pruhem v růžové barvě.

      Osvědčení musí být vydáno v jazyce nebo v jednom z jazyků vydávajícího státu. Není-li tento jazyk anglický, francouzský nebo německý, název osvědčení o schválení a jakékoli poznámky pod bodem 11 musí být uvedeny též v angličtině nebo ve francouzštině nebo v němčině.

      Osvědčení o schválení cisternového vozidla pro podtlakové vyčerpávání odpadů musí obsahovat zápis: „cisternové vozidlo pro podtlakové vyčerpávání odpadů“.

    1. 9.1.3.4 Platnost osvědčení o schválení končí nejpozději jeden rok po dnu technické prohlídky vozidla předcházející vydání osvědčení. Datum ukončení příští platnosti osvědčení o schválení však musí být vztaženo k poslednímu dni ukončení předchozí platnosti, jestliže je technická prohlídka uskutečněna v průběhu jednoho měsíce před tímto datem nebo jednoho měsíce po tomto datu.

      Toto ustanovení však nevyžaduje, aby se u cisteren, které podléhají povinným periodickým inspekcím, prováděly zkoušky těsnosti, hydraulické tlakové zkoušky nebo prohlídky vnitřku cisteren v kratších lhůtách, než jsou stanoveny v kapitolách 6.8 a 6.9.

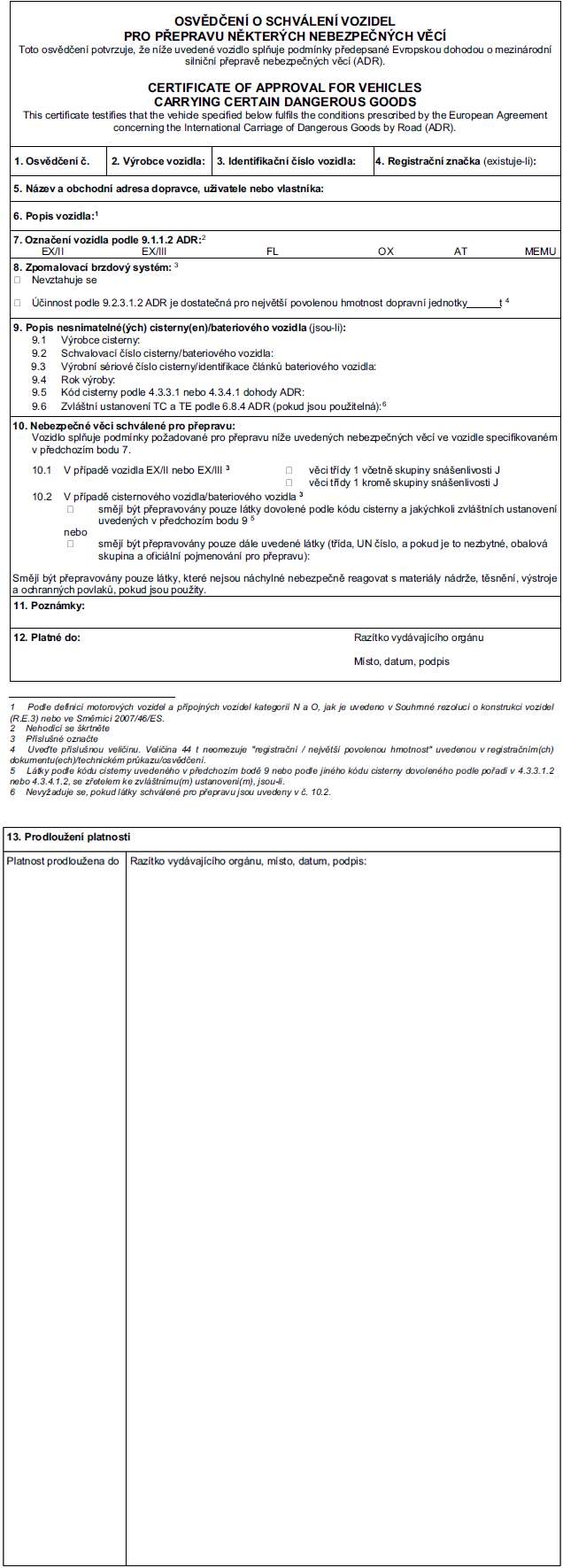

    1. 9.1.3.5 Vzor osvědčení o schválení vozidel pro přepravu některých nebezpečných věcí
      Obrázek
    2. POZNÁMKA: Toto osvědčení musí být vráceno vydávajícímu orgánu, je-li vozidlo vyřazeno z provozu, v případě změny dopravce, uživatele nebo vlastníka uvedeného v bodě 5, po uplynutí doby platnosti a při významné změně podstatných charakteristik vozidla.

POŽADAVKY NA KONSTRUKCI VOZIDELKAPITOLA 9.2

  1. 9.2.1 Shoda s požadavky této kapitoly
    1. 9.2.1.1 Vozidla EX/II, EX/III, FL, OX a AT musí splňovat požadavky této kapitoly uvedené v následující tabulce.

      Pro jiná vozidla, než vozidla EX/II, EX/III, FL, OX a AT:

      1. - požadavky uvedené v 9.2.3.1.1 (brzdový systém podle předpisu EHK č. 13 nebo Směrnice 71/320/EHS) se vztahují na všechna vozidla poprvé registrovaná (nebo uvedená do provozu, není-li jejich registrace povinná) po 30. červnu 1997;
      2. - požadavky uvedené v oddílu 9.2.5 (omezovač rychlosti podle předpisu EHK č. 89 nebo 92/24/EHS) se vztahují na všechna motorová vozidla s největší povolenou hmotností převyšující 12 tun poprvé registrovaná po 31. prosinci 1987 a všechna motorová vozidla s největší povolenou hmotností převyšující 3,5 tuny avšak nejvýše 12 tun poprvé registrovaná po 31. prosinci 2007.
      POŽADAVKY NA KONSTRUKCI A SCHVALOVÁNÍ VOZIDEL ROZSAH PLATNOSTI, DEFINICE A POŽADAVKY NA SCHVALOVÁNÍ VOZIDEL POŽADAVKY NA KONSTRUKCI VOZIDEL
      VOZIDLAVYSVĚTLIVKY
      TECHNICKÁ SPECIFIKACEEX/IIEX/IIIATFLOX
      9.2.2ELEKTRICKÉ PŘÍSLUŠENSTVÍ
      9.2.2.2Elektrické vedeníXXXX
      9.2.2.3Odpojovač akumulátoru
      9.2.2.3.1X aX aa Poslední věta v 9.2.2.3.1 se vztahuje na vozidla poprvé registrovaná (nebo uvedená do provozu, není-li jejich registrace povinná) od 1. července 2005.
      9.2.2.3.2XX
      9.2.2.3.3X
      9.2.2.3.4XX
      9.2.2.4AkumulátoryXXX
      9.2.2.5Příslušenství pod stálým napětím
      9.2.2.5.1X
      9.2.2.5.2X
      9.2.2.6Elektrická zařízení za kabinou řidičeXX
      9.2.3BRZDOVÝ SYSTÉM
      9.2.3.1Všeobecná ustanoveníXXXXX
      Antiblokovací brzdový systémX bX bX bX bb Vztahuje se na motorová vozidla (tahače a samostatná vozidla) s největší povolenou hmotností převyšující 16 tun a na motorová vozidla, která jsou schválena k tažení přípojných vozidel (tj. přívěsů, návěsů a přívěsů s centrální nápravou) s největší povolenou hmotností převyšující 10 tun. Motorová vozidla musí být vybavena antiblokovacím brzdovým systémem kategorie 1.
      Vztahuje se na přípojná vozidla (tj. přívěsy, návěsy a přívěsy s centrální nápravou) s největší povolenou hmotností převyšující 10 tun. Přípojná vozidla musí vybavena antiblokovacím brzdovým systémem kategorie A.
      Zpomalovací brzdový systémX cX cX cX cc Vztahuje se na motorová vozidla s největší povolenou hmotností převyšující 16 tun nebo na motorová vozidla schválená k tažení přípojných vozidel s největší povolenou hmotností převyšující 10 tun. Zpomalovací brzdový systém musí být typu IIA.
      9.2.4PREVENCE NEBEZPEČÍ POŽÁRU a OMEZOVAČE RYCHLOSTI
      9.2.4.2Kabina vozidlaX
      9.2.4.3Palivové nádržeXXXX
      9.2.4.4MotorXXXX
      9.2.4.5Výfukový systémXXX
      9.2.4.6Zpomalovací brzdový systém vozidlaXXXX
      9.2.4.7Vytápěcí systém s vnitřním spalováním
      9.2.4.7.1X dX dX dX dX dd Vztahuje se na motorová vozidla vybavená po 30. červnu 1999. Vztahuje se povinně od 1. ledna 2010 na vozidla vybavená před 1. červencem 1999. Jestliže datum vybavení není zjistitelné, musí být místo něho použito datum první registrace vozidla.
      9.2.4.7.2
      9.2.4.7.5
      9.2.4.7.3X dd Vztahuje se na motorová vozidla vybavená po 30. červnu 1999. Vztahuje se povinně od 1. ledna 2010 na vozidla vybavená před 1. červencem 1999. Jestliže datum vybavení není zjistitelné, musí být místo něho použito datum první registrace vozidla.
      9.2.4.7.4
      9.2.4.7.6XX
      9.2.5OMEZOVAČ RYCHLOSTIX eX eX eX eX ee Vztahuje se na motorová vozidla s největší povolenou hmotností převyšující 12 tun poprvé registrovaná po 31. prosinci 1987 a všechna motorová vozidla s největší povolenou hmotností převyšující 3,5 tuny avšak nejvýše 12 tun registrovaná po 31. prosinci 2007.
      9.2.6SPOJOVACÍ ZAŘÍZENÍ PŘÍPOJNÝCH VOZIDELXX
    1. 9.2.1.2 MEMU musí splňovat požadavky této kapitoly, které se vztahují na vozidla EX/III.
  1. 9.2.2 Elektrické příslušenství
    1. 9.2.2.1 Všeobecná ustanovení

      Elektrická instalace jako celek musí odpovídat ustanovením pododdílů 9.2.2.2 až 9.2.2.6 v souladu s tabulkou uvedenou v oddílu 9.2.1.

    1. 9.2.2.2 Elektrické vedení
      1. 9.2.2.2.1 Elektrické vodiče musí být dostatečně dimenzovány, aby nedocházelo k jejich přehřívání. Vedení musí být izolováno přiměřeným způsobem. Všechny okruhy musí být chráněny pojistkami nebo automatickými jističi, s výjimkou následujících okruhů:
        1. - od akumulátoru ke spínači studeného startu a vypínači chodu motoru;
        2. - od akumulátoru k alternátoru;
        3. - od alternátoru k pojistkové skříňce nebo skříňce jističů;
        4. - od akumulátoru ke spouštěči;
        5. - od akumulátoru k ovládací skříňce zpomalovacího brzdového systému (viz 9.2.3.1.2), pokud je tento systém elektrický nebo elektromagnetický;
        6. - od akumulátoru k elektrickému zdvihacímu mechanismu zadní zdvižné nápravy.

        Výše uvedené nechráněné okruhy musí být co možno nejkratší.

      1. 9.2.2.2.2 Kabely musí být bezpečně uchyceny a umístěny tak, aby elektrické vodiče byly přiměřeně chráněny proti mechanickému a tepelnému namáhání.
    1. 9.2.2.3 Odpojovač akumulátorů
      1. 9.2.2.3.1 Odpojovač pro přerušení elektrických okruhů musí být umístěn co možno nejblíže akumulátoru, jak je to jen prakticky možné. Jestliže je použit jednopólový odpojovač, musí být umístěn v přívodovém vedení a nikoli v ukostřovacím vedení.
      2. 9.2.2.3.2 Ovládací zařízení usnadňující rozpojovací a zapojovací funkce odpojovače akumulátoru musí být umístěno v kabině řidiče. Musí být pro řidiče snadno přístupné a zřetelně označené. Musí být chráněno před neúmyslným uvedením v činnost buď ochrannou schránkou, zdvojeným ovládacím zařízením nebo jiným vhodným způsobem. Dodatečné ovládací zařízení může být instalováno, pokud je zřetelně označeno a chráněno před neúmyslným uvedením v činnost. Jestliže je (jsou) ovládací zařízení elektricky ovládáno(a), musí obvody ovládacího(ch) zařízení splňovat požadavky uvedené v pododdílu 9.2.2.5.
      3. 9.2.2.3.3 Odpojovač musí být umístěn ve skříňce s ochranou stupně IP 65 podle normy IEC 60529.
      4. 9.2.2.3.4 Kabelové konektory odpojovače akumulátorů musí mít ochranu stupně IP 54. Tento požadavek se však nevztahuje na konektory v pouzdře, kterým smí být schrána akumulátorů. V tomto případě je dostatečnou izolace konektorů proti zkratu, například gumovou čepičkou.
    1. 9.2.2.4 Akumulátory

      Svorky akumulátorů musí být elektricky izolované nebo zakryty izolovaným víkem akumulátoru. Pokud akumulátory nejsou umístěny pod kapotou motoru, musí být pevně uloženy v odvětrávané schránce.

    1. 9.2.2.5 Příslušenství pod stálým napětím
      1. 9.2.2.5.1 (a) Ty části elektrického příslušenství včetně vedení, které musí zůstat pod napětím i při vypnutém odpojovači akumulátoru, musí být vhodné pro použití v nebezpečné zóně. Takové části musí splňovat všeobecné požadavky normy IEC 60079, část 0 a 141 a dodatečné požadavky použitelné z normy IEC 60079, části 1, 2, 5, 6, 7, 11, 15 nebo 18.

        (b) K aplikaci normy IEC 60079, část 141 se musí použít tato klasifikace:

        Elektrická zařízení pod stálým napětím včetně vedení, která nepodléhají ustanovením v pododdílech 9.2.2.3 a 9.2.2.4, musí splňovat požadavky pro zónu 1 pro elektrické zařízení všeobecně nebo splňovat požadavky pro zónu 2 pro elektrická zařízení umístěná v kabině řidiče. Požadavky pro skupinu výbušnosti IIC, teplotní třída T6 musí být splněny.

        Avšak pro elektrická zařízení pod stálým napětím instalovaná v zóně, kde teplota způsobená neelektrickým zařízením umístěným v této zóně přesahuje teplotní limit T6, teplotní klasifikace tohoto elektrického zařízení pod stálým napětím musí být nejméně teplotní třídy T4.

        (c) Přívodní vedení elektrického zařízení pod stálým napětím musí odpovídat buď ustanovením normy IEC 60079, část 7(„Zvýšená bezpečnost“) a být chráněna tavnou pojistkou nebo automatickým jističem umístěným co možno nejblíže zdroji proudu, jak je to jen prakticky možné, nebo v případě „vlastního (intrinzického) bezpečnostního zařízení“ musí být chráněna bezpečnostní pojistkou umístěnou co možno nejblíže zdroji proudu, jak je to jen prakticky možné.

      1. 9.2.2.5.2 Elektrické vedení od akumulátoru k elektrickému zařízení, které zůstává pod stálým napětím při vypnutém odpojovači akumulátoru, musí být chráněno proti přehřátí vhodným způsobem, jako je tavná pojistka, přerušovač proudu nebo bezpečností pojistka (omezovač proudu).
    1. 9.2.2.6 Ustanovení o částech elektrické instalace umístěné za kabinou řidiče

      Veškerá tato instalace musí být navržena, provedena a chráněna tak, aby nemohla způsobit vznícení nebo zkrat za normálních podmínek používání vozidla a aby tato rizika byla minimalizována i v případě nárazu nebo deformace. Zejména:

      1. 9.2.2.6.1 Elektrické vedení

        Vedení umístěné za kabinou řidiče musí být chráněno proti nárazu, odírání a tření v průběhu normálního provozu vozidla. Příklady vyhovující ochrany jsou uvedeny na následujících obrázcích 1, 2, 3 a 4. Kabely ovladačů antiblokovacího brzdového systému však nevyžadují dodatečnou ochranu.

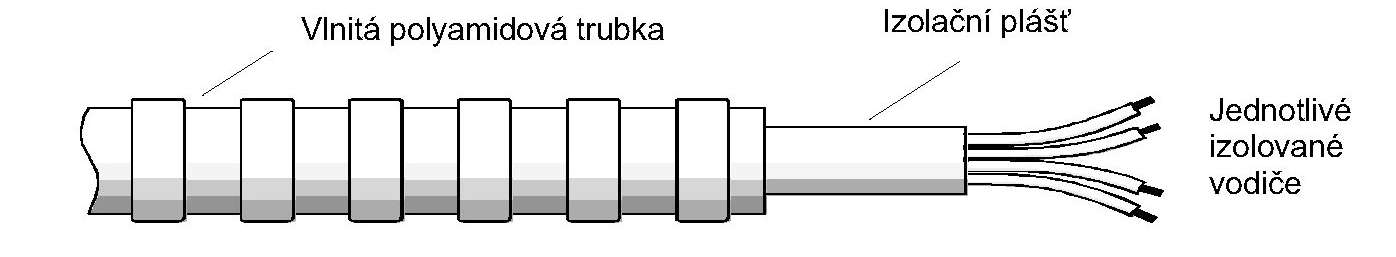

        Obrázek č.1

        Obrázek

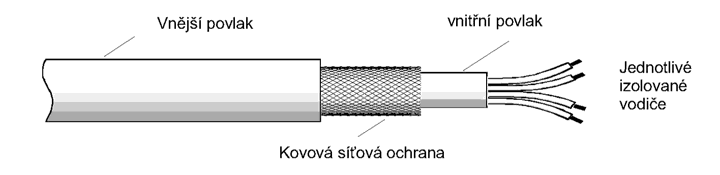

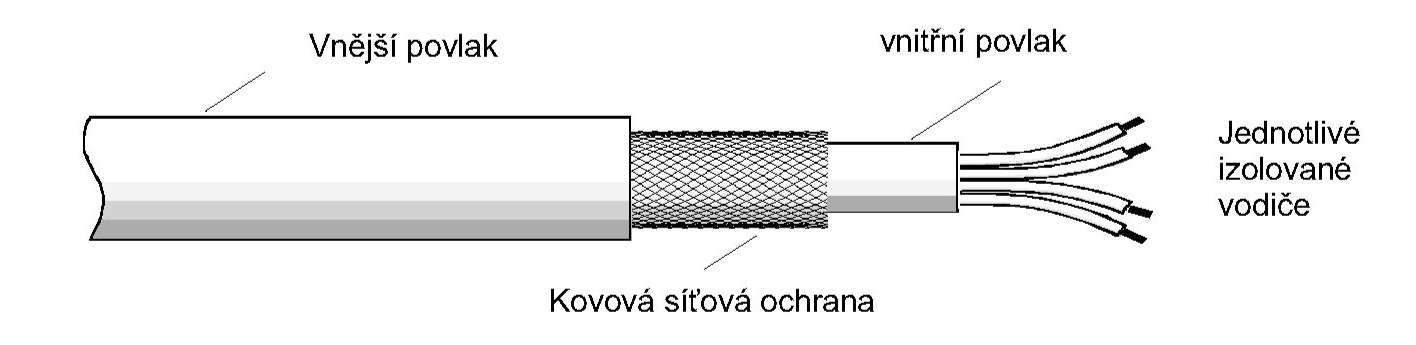

        Obrázek č. 2

        Obrázek

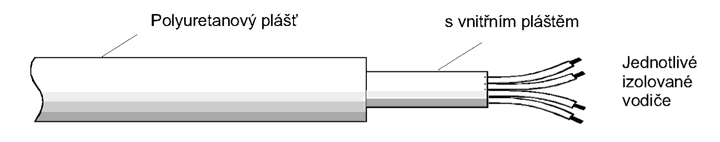

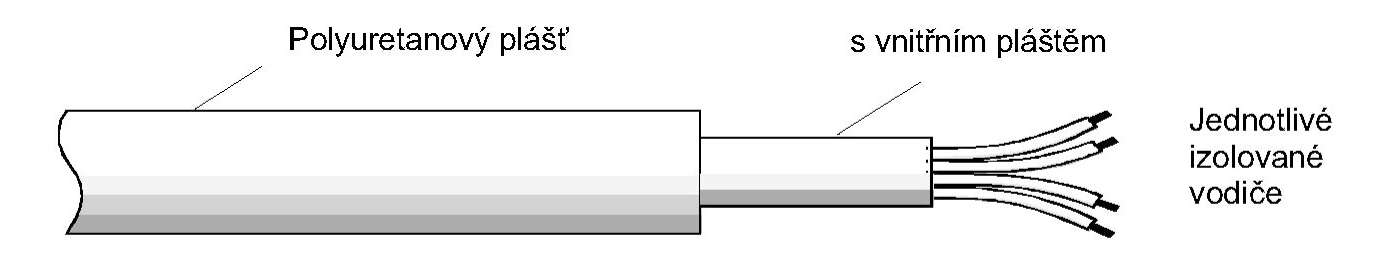

        Obrázek č. 3

        Obrázek

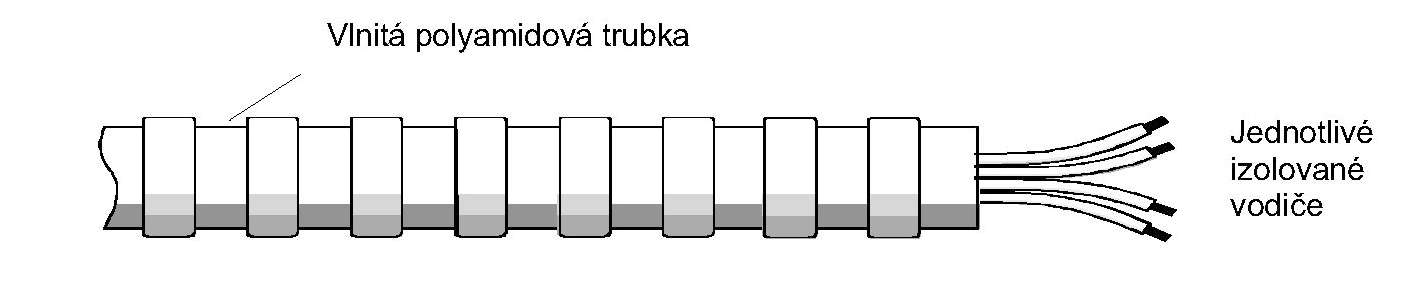

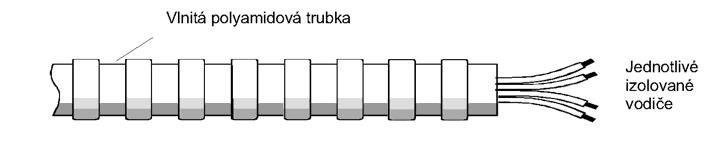

        Obrázek č. 4

        Obrázek
      1. 9.2.2.6.2 Osvětlení

        Žárovky se závitovou paticí nesmějí být používány.

      1. 9.2.2.6.3 Elektrická spojení

        Elektrická spojení mezi motorovými vozidly a přípojnými vozidly musí mít ochranu stupně IP54 podle normy IEC 60529 a musí být konstruována tak, aby se zabránilo náhodnému přerušení spojení. Konektory musí být v souladu s ISO 25981:20082, ISO 12098:20042, ISO 7638:20032 a EN 15207:2006, jak je to náležité.

  1. 9.2.3 Brzdový systém
    1. 9.2.3.1 Všeobecná ustanovení
      1. 9.2.3.1.1 Motorová vozidla a přípojná vozidla určená k použití jako dopravní jednotky pro přepravu nebezpečných věcí, musí splňovat všechny příslušné technické požadavky předpisu EHK č. 133 včetně posledních změn, v souladu s daty jejich vstupu v platnost v nich uvedených.
      2. 9.2.3.1.2 Vozidla EX/III, FL, OX a AT musí splňovat požadavky předpisu EHK č. 133, Příloha 5.
    1. 9.2.3.2 (Vypuštěno)
  1. 9.2.4 Prevence nebezpečí požáru
    1. 9.2.4.1 Všeobecná ustanovení

      Následující technická ustanovení se vztahují na vozidla v souladu s tabulkou uvedenou v oddílu 9.2.1.

    1. 9.2.4.2 Kabina vozidla

      Pokud není kabina řidiče vyrobena z nesnadno hořlavých materiálů, musí být na zadní stěně kabiny upevněn štít z kovu nebo jiného vhodného materiálu, který bude mít stejnou šířku jako cisterna. Jakákoliv okna v zadní části kabiny nebo ve štítu musí být hermeticky uzavřena a musí být z ohnivzdorného bezpečnostního skla s ohnivzdornými rámy. Kromě toho musí být ponechán volný prostor široký minimálně 15 cm mezi cisternou a kabinou nebo štítem.

    1. 9.2.4.3 Palivové nádrže

      Nádrže na palivo pro pohon motoru vozidla musí vyhovovat následujícím požadavkům:

      (a) V případě jakéhokoliv netěsnosti nádrže musí palivo vytékat přímo na zem, aniž by se dostalo do styku s horkými částmi vozidla nebo nákladu.

      (b) Palivová nádrž obsahující benzin musí být opatřena účinnou pojistkou proti prošlehnutí plamene v plnícím otvoru nádrže nebo uzávěrem, který zajistí hermetické uzavření plnícího otvoru.

    1. 9.2.4.4 Motor

      Hnací motor vozidla musí být vybaven a umístěn tak, aby se zamezilo ohrožení nákladu zahřátím nebo vznícením. Vozidla EX/II a EX/III musí mít vždy vznětový motor.

    1. 9.2.4.5 Výfukový systém

      Výfukový systém (včetně výfukového potrubí) musí být umístěn nebo chráněn tak, aby se zamezilo ohrožení nákladu zahřátím či vznícením. Části výfukového systému umístěné přímo pod palivovou nádrží (motorová nafta) musí být od ní vzdáleny minimálně 100 mm nebo musí být chráněny tepelným štítem.

    1. 9.2.4.6 Zpomalovací brzdový systém

      Vozidla vybavená zpomalovacími brzdovými systémy, vytvářejícími vysoké teploty, umístěnými za zadní stěnou kabiny řidiče, musí být vybavena bezpečně upevněným tepelným štítem, umístěným mezi tímto zpomalovacím brzdovým systémem a cisternou nebo nákladem tak, aby se zabránilo jakémukoliv zahřátí, i lokálnímu, stěny cisterny nebo nákladu.

      Navíc musí tento tepelný štít chránit zpomalovací brzdový systém proti vytékání nebo úniku, i náhodnému, přepravovaného nákladu. Například ochrana zahrnující dvojitý štít je považována za uspokojivou.

    1. 9.2.4.7 Vytápěcí systémy s vnitřním spalováním
      1. 9.2.4.7.1 Vytápěcí systémy s vnitřním spalováním musí odpovídat příslušným technickým požadavkům Předpis EHK č. 1224 se změnami a doplňky se změnami a doplňky v souladu s daty jejich zavádění v ní uvedenými a s ustanoveními 9.2.4.7.2 až 6.2.4.7.6 aplikovatelnými podle tabulky v oddílu 9.2.1.
      2. 9.2.4.7.2 Vytápěcí systémy s vnitřním spalováním a jejich výfuková potrubí musí být konstruovány, umístěny, chráněny nebo zakryty tak, aby se zabránilo jakémukoli nepřijatelnému riziku přehřátí nebo vznícení nákladu. Tyto požadavky se považují za splněné, jestliže palivová nádrž a výfukový systém zařízení odpovídají obdobným ustanovením, která jsou předepsána pro palivové nádrže a výfukové systémy vozidel, uvedeným v pododdílech 9.2.4.3 a 9.2.4.5.
      3. 9.2.4.7.3 Vytápěcí systémy s vnitřním spalováním musí být vypínány alespoň jedním z těchto způsobů:

        (a) úmyslným ručním vypnutím z kabiny řidiče;

        (b) zastavením chodu motoru vozidla; v tomto případě systém může být znovu uveden do provozu ručně řidičem;

        (c) zapnutím sacího čerpadla přepravovaných nebezpečných věcí instalovaného na motorovém vozidle.

      1. 9.2.4.7.4 Doběh vytápěcího systému s vnitřním spalováním po jeho vypnutí je dovolen. Pro způsoby uvedené v 9.2.4.7.3 (b) a (c) dodávka spalovacího vzduchu musí být přerušena vhodnými opatřeními po doběhovém cyklu trvajícím nejvýše 40 s. Smějí být používány pouze vytápěcí systémy, u nichž bylo prokázáno, že výměník tepla je odolný proti sníženému doběhovému cyklu 40 s po dobu jejich normálního používání.
      2. 9.2.4.7.5 Vytápěcí systém s vnitřním spalováním musí být zapínán ručně. Programovaná zařízení jsou zakázána.
      3. 9.2.4.7.6 Vytápěcí systémy s vnitřním spalováním plynného paliva jsou zakázány.
  1. 9.2.5 Omezovač rychlosti

    Motorová vozidla (nákladní automobily a tahače návěsů) o největší povolené hmotnosti převyšující 3,5 tuny musí být vybavena omezovačem rychlosti odpovídajícím ustanovením aktuálního znění předpisu EHK č. 895. Omezovač rychlosti musí být seřízen s přihlédnutím k technické toleranci přístroje tak, aby rychlost nemohla překročit 90 km/h.

  1. 9.2.6 Spojovací zařízení přípojných vozidel

    Spojovací zařízení přípojných vozidel musí splňovat aktuální technické požadavky předpisu EHK č. 556 v souladu s daty jejich vstupu v platnost v nich uvedenými.

DODATEČNÉ POŽADAVKY NA KOMPLETNÍ NEBO ZKOMPLETOVANÁ VOZIDLA EX/II NEBO EX/IIIKAPITOLA 9.3

  1. 9.3.1 Materiály používané pro konstrukci nástaveb vozidel

    Ke konstrukci nástavby se nesmí použít materiálů, které mohou tvořit s přepravovanými výbušnými látkami nebezpečné sloučeniny.

  1. 9.3.2 Vytápěcí systémy s vnitřním spalováním
    1. 9.3.2.1 Vytápěcí systémy s vnitřním spalováním smějí být instalovány do vozidel EX/II a EX/III pouze pro vyhřívání kabiny řidiče nebo motoru.
    2. 9.3.2.2 Vytápěcí systémy s vnitřním spalováním musí splňovat požadavky uvedené v 9.2.4.7.1, 9.2.4.7.2, 9.2.4.7.5 a 9.2.4.7.6.
    3. 9.3.2.3 Vypínač vytápěcího systému s vnitřním spalováním může být instalován zvnějšku kabiny řidiče.

      Není nezbytné prokazovat, že výměník tepla je odolný proti sníženému doběhovému cyklu.

    1. 9.3.2.4 Žádné vytápěcí systémy s vnitřním spalováním nebo palivové nádrže, zdroje energie, vstupy spalovacího a vyhřívacího vzduchu, ani vyústění výfukového potrubí, potřebné pro provoz vytápěcího systému nesmějí být instalovány v ložném prostoru.
  1. 9.3.3 Vozidla EX/II

    Vozidla musí být konstruována, vyrobena a vybavena tak, aby výbušné látky a předměty byly chráněny před vnějšími riziky a nepříznivým počasím. Tato vozidla musí být uzavřená, nebo krytá plachtou. Plachta vozidel musí být odolná proti roztržení a musí být zhotovena z nepromokavého a těžko hořlavého materiálu1. Musí být dobře napjata tak, aby pokrývala ložný prostor vozidla ze všech stran.

    Všechny otvory ložného prostoru uzavřených vozidel musí mít uzamykatelné, těsně přiléhající dveře nebo tuhé kryty. Kabina řidiče musí být od ložného prostoru oddělena celistvou stěnou (beze spár).

  1. 9.3.4 Vozidla EX/III
    1. 9.3.4.1 Vozidla musí být konstruována, vyrobena a vybavena tak, aby výbušné látky a předměty byly chráněny před vnějšími riziky a nepříznivým počasím. Tato vozidla musí být uzavřená. Kabina řidiče musí být od ložného prostoru oddělena celistvou stěnou (beze spár). Povrch ložného prostoru musí být celistvý (beze spár). Kotevní úchyty pro upevnění nákladu mohou být instalovány. Všechny spoje musí být utěsněny. Všechny otvory musí být uzamykatelné. Jejich dveře nebo uzávěry musí být zkonstruovány a umístěny tak, aby překrývaly spoje.
    2. 9.3.4.2 Nástavba musí být vyrobena z tepelně odolných a ohnivzdorných materiálů o minimální tloušťce 10 mm. Materiály klasifikované jako Třída B-S3-d2 podle normy EN 13501-1:2007 + A1:2009 se považují za splňující tento požadavek.

      Pokud je materiálem použitým pro nástavbu kov, musí být celý vnitřek nástavby pokryt materiály splňujícími tentýž požadavek.

  1. 9.3.5 Motor a ložný prostor

    Motor pohánějící vozidla EX/II nebo EX/III musí být umístěn před čelní stěnou ložného prostoru; může však být umístěn i pod ložným prostorem, pokud je to provedeno takovým způsobem, aby jakékoli nadměrné teplo nevyvolalo riziko pro náklad zvýšením teploty na vnitřním povrchu ložného prostoru nad 80 °C.

  1. 9.3.6 Vnější zdroje tepla a ložný prostor

    Výfukový systém vozidel EX/II a EX/III nebo jiné částí kompletních nebo zkompletovaných vozidel musí být konstruovány a umístěny tak, aby jakékoli nadměrné teplo nevyvolalo riziko pro náklad zvýšením teploty na vnitřním povrchu ložného prostoru nad 80 °C.

  1. 9.3.7 Elektrické příslušenství
    1. 9.3.7.1 Jmenovité napětí elektrického systému nesmí přesáhnout 24 voltů.
    2. 9.3.7.2 Jakékoli osvětlení v ložném prostoru vozidel EX/II musí být umístěno na stropě a zakryto, tj. s žádným vyčnívajícím vedením nebo žárovkou.

      V případě skupiny snášenlivosti J musí být ochrana elektrické instalace nejméně IP65 (např. způsob antideflagrační ochrany EEx d). Jakékoli elektrické zařízení přístupné z vnitřku ložného prostoru musí být dostatečně chráněno proti mechanickému nárazu zevnitř.

    1. 9.3.7.3 Elektrická instalace vozidel EX/III musí splňovat příslušné požadavky uvedené v 9.2.2.2, 9.2.2.3, 9.2.2.4, 9.2.2.5.2 a 9.2.2.6.

      Elektrická instalace v ložném prostoru musí být chráněna proti prachu (ochran nejméně IP 54 nebo ekvivalentní), nebo, v případě skupiny snášenlivosti J, nejméně IP 65 (např. způsob antideflagrační ochrany EEx d).

DODATEČNÉ POŽADAVKY NA KONSTRUKCI NÁSTAVEB KOMPLETNÍCH NEBO ZKOMPLETOVANÝCH VOZIDEL URČENÝCH PRO PŘEPRAVU NEBEZPEČNÝCH VĚCÍ V KUSECH (KROMĚ VOZIDEL EX/II A EX/III)KAPITOLA 9.4

  1. 9.4.1 Vytápěcí systémy s vnitřním spalováním musí splňovat následující požadavky:

    (a) Vypínač může být instalován zvnějšku kabiny řidiče;

    (b) Zařízení může být možno vypnout zvnějšku ložného prostoru; a

    (c) Není nezbytné prokazovat, že výměník tepla je odolný proti sníženému doběhovému cyklu.

  1. 9.4.2 U vozidel určených pro přepravu nebezpečných věcí, pro které je předepsáno označení bezpečnostní značkou podle vzorů č. 1, 1.4, 1.5, 1.6, 3, 4.1, 4.3, 5.1 nebo 5.2, nesmějí být žádné palivové nádrže, zdroje energie, nasávání vzduchu pro spalování nebo ohřívacího vzduchu, ani vyústění výfukového potrubí potřebné pro provoz vytápěcího systému s vnitřním spalováním umístěny v ložném prostoru. Musí být zajištěno, že výstup horkého vzduchu nemůže být blokován přepravovaným nákladem. Teplota, na kterou jsou kusy zahřívány, nesmí překročit 50 °C. Vytápěcí systém instalovaný uvnitř ložného prostoru musí být konstruován tak, aby se zabránilo vznícení výbušné atmosféry za provozních podmínek.
  2. 9.4.3 Dodatečné požadavky na konstrukci nástaveb vozidel určených pro přepravu daných nebezpečných věcí nebo zvláštních obalů mohou být uvedeny v části 7, kapitole 7.2 v souladu s údaji ve sloupci (16) tabulky A kapitoly 3.2 pro danou látku.

DODATEČNÉ POŽADAVKY NA KONSTRUKCI NÁSTAVEB KOMPLETNÍCH NEBO ZKOMPLETOVANÝCH VOZIDEL URČENÝCH PRO PŘEPRAVU VOLNĚ LOŽENÝCH TUHÝCH NEBEZPEČNÝCH LÁTEKKAPITOLA 9.5

  1. 9.5.1 Vytápěcí systémy s vnitřním spalováním musí splňovat následující požadavky:

    (a) Vypínač může být instalován zvnějšku kabiny řidiče;

    (b) Zařízení může být možné vypnout z vnějšku strany ložného prostoru; a

    (c) Není nezbytné prokazovat, že výměník tepla je odolný proti sníženému doběhovému cyklu.

  1. 9.5.2 U vozidel určených pro přepravu nebezpečných věcí, pro které je předepsáno označení bezpečnostní značkou podle vzorů č. 4.1, 4.3 nebo 5.1, nesmějí být žádné palivové nádrže, zdroje energie, nasávání vzduchu pro spalování nebo ohřívacího vzduchu, ani vyústění výfukového potrubí potřebné pro provoz vytápěcího systému s vnitřním spalováním umístěny vložném prostoru. Musí být zajištěno, že výstup horkého vzduchu nemůže být blokován přepravovaným nákladem. Teplota, na kterou je zahříván náklad, nesmí překročit 50°C. Vytápěcí systém instalovaný uvnitř ložného prostoru musí být konstruován tak, aby se zabránilo vznícení výbušné atmosféry za provozních podmínek.
  2. 9.5.3 Nástavby vozidel určených pro přepravu volně ložených tuhých nebezpečných látek musí splňovat příslušné požadavky kapitol 6.11 a 7.3, včetně požadavků uvedených v oddílech 7.3.2 nebo 7.3.3, které se na ně mohou vztahovat podle údajů ve sloupcích (10) nebo (17) tabulky A kapitoly 3.2 pro danou látku.

DODATEČNÉ POŽADAVKY NA KOMPLETNÍ NEBO ZKOMPLETOVANÁ VOZIDLA URČENÁ PRO PŘEPRAVU LÁTEK PŘI ŘÍZENÉ TEPLOTĚKAPITOLA 9.6

  1. 9.6.1 Izotermická, chlazená a chladicí a mrazicí vozidla určená pro přepravu látek při řízené teplotě musí splňovat následující podmínky:

    (a) vozidlo musí být takové a tak vybaveno, pokud se týče izolace a prostředků chlazení, aby řízená teplota předepsaná v 2.2.41.1.17 a 2.2.52.1.16 a v pododdílech 2.2.41.4 a 2.2.52.4 pro přepravovanou látku nebyla překročena. Celkový koeficient prostupu tepla nesmí být vyšší než 0,4 W/m2 K;

    (b) vozidlo musí být vybaveno tak, aby páry přepravovaných látek nebo chladicí látky nemohly proniknout do kabiny řidiče;

    (c) vhodný přístroj musí umožnit kdykoli zjistit teplotu v ložném prostoru z kabiny řidiče,

    (d) ložný prostor musí být opatřen větracími otvory nebo větracími ventily, jestliže existuje jakékoli riziko nebezpečného nadměrného tlaku vznikajícího v ložném prostoru. Je nutno učinit opatření, aby se v případě potřeby zajistilo, že se chlazení větracími otvory nebo ventily nezhorší;

    (e) používaná chladicí látka nesmí být hořlavá; a

    (f) chladicí jednotka chladicího a mrazicího vozidla musí být schopna provozu nezávisle na hnacím motoru vozidla.

  1. 9.6.2 Vhodné metody [viz V8(3)] pro zabránění, aby byla překročena řízená teplota, jsou uvedeny v kapitole 7.2 (R1 až R5). V závislosti na použité metodě mohou být použita dodatečná ustanovení týkající se konstrukce nástaveb vozidel uvedená v kapitole 7.2.

DODATEČNÉ POŽADAVKY NA NESNÍMATELNÉ CISTERNY (CISTERNOVÁ VOZIDLA), BATERIOVÁ VOZIDLA A KOMPLETNÍ NEBO ZKOMPLETOVANÁ VOZIDLA POUŽÍVANÁ PRO PŘEPRAVU NEBEZPEČNÝCH VĚCÍ VE SNÍMATELNÝCH CISTERNÁCH S VNITŘNÍM OBJEMEM VĚTŠÍM NEŽ 1 m3 NEBO V CISTERNOVÝCH KONTEJNERECH, PŘEMÍSTITELNÝCH CISTERNÁCH NEBO MEGC S VNITŘNÍM OBJEMEM VĚTŠÍM NEŽ 3 m3 (VOZIDLA FL, OX A AT)KAPITOLA 9.7

  1. 9.7.1 Všeobecná ustanovení
    1. 9.7.1.1 Kromě vlastního vozidla nebo podvozkových jednotek používaných místo něho tvoří cisternové vozidlo jedna nebo více nádrží, jejich výstroj a spojovací prvky pro jejich připevnění k vozidlu nebo k podvozkovým jednotkám.
    2. 9.7.1.2 Jakmile je snímatelná cisterna připevněna na nosné vozidlo, musí tento celek vyhovovat požadavkům předepsaným pro cisternová vozidla.
  1. 9.7.2 Požadavky na cisterny
    1. 9.7.2.1 Kovové nesnímatelné nebo snímatelné cisterny musí splňovat příslušné požadavky kapitoly 6.8.
    2. 9.7.2.2 Články bateriových vozidel a MEGC musí splňovat příslušné požadavky kapitoly 6.2 v případě lahví, trubkových nádob, tlakových sudů a svazků lahví a požadavky kapitoly 6.8, pokud jde o cisterny.
    3. 9.7.2.3 Kovové cisternové kontejnery musí splňovat požadavky kapitoly 6.8, přemístitelné cisterny musí splňovat požadavky kapitoly 6.7, nebo pokud je to vhodné, požadavky IMDG Code (viz 1.1.4.2).
    4. 9.7.2.4 Cisterny vyrobené z vyztužených plastů musí splňovat požadavky kapitoly 6.9.
    5. 9.7.2.5 Cisterny pro podtlakové vyčerpávání odpadů musí splňovat požadavky kapitoly 6.10.
  1. 9.7.3 Upevňovací prvky

    Upevňovací prvky musí být konstruovány tak, aby odolávaly statickým a dynamickým namáháním za normálních podmínek přepravy a nejmenším namáháním uvedeným v 6.8.2.1.2, 6.8.2.1.11 až 6.8.2.1.15 a 6.8.2.1.16 v případě cisternových vozidel, bateriových vozidel a vozidel přepravujících snímatelné cisterny.

  1. 9.7.4 Uzemnění vozidel FL

    Kovové cisterny nebo cisterny z vyztužených plastů cisternových vozidel FL a články bateriových vozidel FL musí být připojeny k podvozku nejméně jedním dobrým elektrickým spojem. Musí být vyloučen každý dotyk kovů, který by mohl způsobit elektrochemickou korozi.

  2. POZNÁMKA: Viz též 6.9.1.2 a 6.9.2.14.3.
  1. 9.7.5 Stabilita cisternových vozidel
    1. 9.7.5.1 Celková šířka plochy, kterou zaujímá podvozek cisternového vozidla na vozovce (vzdálenost mezi krajními body dotyku pravé pneumatiky a levé pneumatiky téže nápravy s vozovkou), musí být rovna nejméně 90 % výšky těžiště naloženého cisternového vozidla. U návěsové soupravy nesmí hmotnost na nápravy naloženého návěsu překročit 60 % největší povolené hmotnosti návěsové soupravy.
    2. 9.7.5.2 Kromě toho cisterny s nesnímatelnými cisternami o vnitřním objemu větším než 3 m3 určená pro přepravu nebezpečných věcí v kapalném nebo roztaveném stavu a zkoušená tlakem menším než 4 bary musí splňovat technické požadavky předpisu EHK č. 1111 na boční stabilitu, se změnami a doplňky, v souladu s daty jejich vstupu v platnost v nich uvedenými. Tyto požadavky se vztahují na cisterny poprvé registrované po 1. červenci 2003.
  1. 9.7.6 Ochrana vozidel proti nárazu zezadu

    Na zadní straně vozidla musí být přes celou šířku cisterny připevněn nárazník dostatečně odolný proti nárazům zezadu. Mezi zadní stěnou cisterny a zadní stranou nárazníku musí být světlá vzdálenost nejméně 100 mm; tato vzdálenost se měří od nejzadnějšího bodu cisternové stěny nebo od vyčnívající výstroje nebo příslušenství, které jsou ve styku s přepravovanou látkou. Vozidla se sklápěcí nádrží určená pro přepravu práškových nebo zrnitých látek a cisterny pro podtlakové vyčerpávání odpadů se sklápěcí nádrží se zadním vyprazdňováním nemusí být vybavena předepsaným zadním nárazníkem, pokud je zadní část cisterny vybavena způsobem zajišťujícím cisterně stejnou ochranu jako nárazník.

  2. POZNÁMKA 1: Toto ustanovení se nevztahuje na vozidla používaná pro přepravu nebezpečných věc v cisternových kontejnerech, MEGC nebo přemístitelných cisternách.
  3. POZNÁMKA 2: K ochraně cisteren proti poškození v důsledku bočního nárazu nebo převrácení viz 6.8.2.1.20 a 6.8.2.1.21 nebo pro přemístitelné cisterny 6.7.2.4.3 a 6.7.2.4.5.
  1. 9.7.7 Vytápěcí systémy s vnitřním spalováním
    1. 9.7.7.1 Vytápěcí systémy s vnitřním spalováním musí splňovat požadavky uvedené v 9.2.4.7.1, 9.2.4.7.2, 9.2.4.7.5 a následující požadavky:

      (a) Vypínač může být instalován zvnějšku kabiny řidiče.

      (b) Zařízení může být možno vypnout z vnějšku ložného prostoru; a

      (c) Není nezbytné prokazovat, že výměník tepla je odolný proti sníženému doběhovému cyklu.

      Kromě toho vozidla FL musí splňovat požadavky uvedené v 9.2.4.7.3 a 9.2.4.7.4.

    1. 9.7.7.2 U vozidel určených pro přepravu nebezpečných věcí, pro které je předepsáno označení bezpečnostní značkou podle vzorů č. 3, 4.1, 4.3, 5.1 nebo 5.2, nesmějí být žádné palivové nádrže, zdroje energie, nasávání vzduchu pro spalování nebo ohřívacího vzduchu, ani vyústění výfukového potrubí potřebné pro provoz vytápěcího systému s vnitřním spalováním umístěny v ložném prostoru. Musí být zajištěno, že výstup horkého vzduchu nemůže být blokován přepravovaným nákladem. Teplota, na kterou je zahříván náklad, nesmí překročit 50 °C. Vytápěcí systém instalovaný uvnitř ložného prostoru musí být konstruován tak, aby se zabránilo vznícení výbušné atmosféry za provozních podmínek.
  1. 9.7.8 Elektrické příslušenství
    1. 9.7.8.1 Elektrická instalace vozidel FL musí splňovat příslušné požadavky uvedené v 9.2.2.2, 9.2.2.3, 9.2.2.4, 9.2.2.5.1 a 9.2.2.6.

      Avšak dodatečná elektrická instalace nebo modifikace elektrické instalace vozidla musí splňovat požadavky na elektrické přístroje příslušné skupiny a teplotní třídy podle látek, které se mají přepravovat.

    2. POZNÁMKA: Přechodná ustanovení, viz též 1.6.5.
    1. 9.7.8.2 Elektrické příslušenství vozidel FL, umístěné v prostorech, kde je výbušná atmosféra nebo kde je možno ji očekávat v takových koncentracích, že si vyžaduje zvláštní opatření, musí být vhodné pro použití v nebezpečné zóně. Takové příslušenství musí splňovat všeobecné požadavky normy IEC 60079, částí 0 a 14 a dodatečné použitelné požadavky normy IEC 60079, částí 1, 2, 5, 6, 7, 11 nebo 18. Musí být splněny požadavky na elektrické přístroje příslušné skupiny a teplotní třídy podle látek, které se mají přepravovat.

      Pro aplikaci normy IEC 60079, části 14 se musí použít následující klasifikace:

      1. ZÓNA 0

        Vnitřek cisternových komor, plnicí a vyprazdňovací armatury a potrubí zpětného vedení par.

      1. ZÓNA 1

        Vnitřek skříněk pro zařízení používaná pro plnění a vyprazdňování a zóna do vzdálenosti 0,5 m od odvětrávacích zařízení a pojistných ventilů pro vyrovnávání tlaku.

    1. 9.7.8.3 Elektrické příslušenství pod stálým napětím, včetně vedení, které je umístěno vně zón 0 a 1, musí splňovat všeobecné požadavky na zónu 1 pro elektrické příslušenství nebo požadavky na zónu 2 pro elektrické zařízení umístěné v kabině řidiče podle normy IEC 60079, části 14. Musí být splněny požadavky na příslušnou skupinu elektrických přístrojů podle látek, které se mají přepravovat.
  1. 9.7.9 Dodatečné bezpečnostní požadavky na vozidla EX/III
    1. 9.7.9.1 Vozidla EX/III musí být vybavena automatickými systémy pro hašení požáru v motorovém prostoru.
    2. 9.7.9.2 Ochrana nákladu proti požáru pneumatik musí být zajištěna kovovými tepelnými stínicími kryty.

DODATEČNÉ POŽADAVKY NA KOMPLETNÍ A ZKOMPLETOVANÉ MEMUKAPITOLA 9.8

  1. 9.8.1 Všeobecná ustanovení

    Kromě vlastního vozidla nebo podvozkových jednotek používaných místo něho tvoří MEMU jedna nebo více nádrží a kontejnerů pro volně ložené látky, jejich výstroj a spojovací prvky pro jejich připevnění k vozidlu nebo k podvozkovým jednotkám.

  1. 9.8.2 Požadavky na cisterny a kontejnery pro volně ložené látky

    Cisterny, kontejnery pro volně ložené látky a zvláštní komory pro kusy výbušnin MEMU musí splňovat požadavky kapitoly 6.12.

  1. 9.8.3 Uzemnění MEMU

    Cisterny, kontejnery pro volně ložené látky a zvláštní komory pro kusy výbušnin vyrobené z kovu nebo z vyztužených plastů musí být připojeny k podvozku nejméně jedním dobrým elektrickým spojem. Musí být vyloučen jakýkoli dotyk kovů, který by mohl způsobit elektrochemickou korozi nebo reakci s nebezpečnými věcmi přepravovanými v cisternách a kontejnerech pro volně ložené látky.

  1. 9.8.4 Stabilita MEMU

    Celková šířka plochy, kterou zaujímá podvozek cisternového vozidla na vozovce (vzdálenost mezi krajními body dotyku pravé pneumatiky a levé pneumatiky téže nápravy s vozovkou), musí být rovna nejméně 90 % výšky těžiště naloženého vozidla. U návěsové soupravy nesmí hmotnost na nápravy naloženého návěsu překročit 60 % největší povolené hmotnosti návěsové soupravy.

  1. 9.8.5 Ochrana MEMU proti nárazu zezadu

    Na zadní straně vozidla musí být přes celou šířku cisterny připevněn nárazník dostatečně odolný proti nárazům zezadu. Mezi zadní stěnou cisterny a zadní stranou nárazníku musí být světlá vzdálenost nejméně 100 mm (tato vzdálenost se měří od nejzadnějšího bodu cisternové stěny nebo od vyčnívající výstroje nebo příslušenství, které jsou ve styku s přepravovanou látkou). Vozidla se sklápěcí nádrží se zadním vyprazdňováním nemusí být vybavena předepsaným zadním nárazníkem, pokud jsou zadní části cisterny provedeny způsobem zajišťujícím cisterně stejnou ochranu jako nárazník.

  2. POZNÁMKA: Toto ustanovení se nevztahuje na MEMU, kde cisterny jsou přiměřeně chráněny proti nárazu zezadu jinými prostředky, např. strojním zařízením nebo potrubím neobsahujícím nebezpečné věci.
  1. 9.8.6 Vytápěcí systémy s vnitřním spalováním
    1. 9.8.6.1 Vytápěcí systémy s vnitřním spalováním musí splňovat požadavky uvedené v 9.2.4.7.1, 9.2.4.7.2, 9.2.4.7.5, 9.2.4.7.6 a následující požadavky:

      (a) vypínač může být instalován z vnějšku kabiny řidiče;

      (b) zařízení musí být možno vypnout z vnějšku komory MEMU; a

      (c) není nezbytné prokazovat, že výměník tepla je odolný proti sníženému doběhovému cyklu.

    1. 9.8.6.2 Žádné palivové nádrže, zdroje energie, nasávání vzduchu pro spalování nebo ohřívacího vzduchu, ani vyústění výfukového potrubí potřebné pro provoz vytápěcího systému s vnitřním spalováním nesmějí být umístěny v ložném prostoru obsahujícím cisterny. Musí být zajištěno, že výstup horkého vzduchu nemůže být uzavřen. Teplota, na kterou je zahřívána jakákoli výstroj, nesmí překročit 50 °C. Vytápěcí systém instalovaný uvnitř ložného prostoru musí být konstruován tak, aby se zabránilo vznícení výbušné atmosféry za provozních podmínek.
  1. 9.8.7 Dodatečné bezpečnostní požadavky
    1. 9.8.7.1 MEMU musí být vybavena automatickým hasicím systémem pro prostor motoru.
    2. 9.8.7.2 Musí být provedena ochrana nákladu proti požáru pneumatik kovovými tepelnými štíty.
  1. 9.8.8 Dodatečné další bezpečnostní požadavky

    Připravující a nabíjecí výstroj a zvláštní komory v MEMU musí být opatřeny zámky.
