Sdělení Ministerstva zahraničních věcí o přijetí změn Řádu pro mezinárodní železniční přepravu nebezpečných věcí (RID), který je Přípojkem C k Úmluvě o mezinárodní železniční přepravě (COTIF)

Pokud jsou uvedeny u příslušné položky ve sloupci (13) tabulky A kapitoly 3.2, platí následující zvláštní ustanovení:

(a) Konstrukce (TC)

TC 1 Požadavky uvedené v oddíle 6.8.5 se vztahují na materiály a konstrukci těchto nádrží.

TC 2 Nádrže a části jejich výstroje musí být vyrobeny z hliníku čistoty nejméně 99,5 % nebo vhodné oceli, která není náchylná vyvolat rozklad peroxidu vodíku. Jsou-li nádrže vyrobeny z hliníku čistoty nejméně 99,5 %, nemusí být tloušťka stěny větší než 15 mm, i když výpočet podle odstavce 6.8.2.1.17 stanoví vyšší hodnotu.

TC 3 Nádrže musí být vyrobeny z austenitické oceli.

TC 4 Nádrže musí být opatřeny smaltovanou nebo ekvivalentní vnitřní ochrannou výstelkou (vyložením), pokud je materiál nádrže narušován UN 3250 kyselinou chloroctovou.

TC 5 Nádrže musí být opatřeny olověnou výstelkou o tloušťce nejméně 5 mm nebo ekvivalentní výstelkou.

TC 6 Pokud je nezbytné použít pro cisterny hliník, musí být takové cisterny vyrobeny z hliníku čistoty nejméně 99,5 %; tloušťka stěny nemusí být větší než 15 mm, i když výpočet podle odstavce 6.8.2.1.17 stanoví vyšší hodnotu.

TC 7 (Vyhrazeno)

(b) Výstroj (TE)

TE 1 (Vyhrazeno)

TE 2 (Vyhrazeno)

TE 3 Cisterny musí navíc splňovat následující požadavky. Vyhřívací zařízení nesmí pronikat dovnitř nádrže, ale musí být vně nádrže. Avšak potrubí sloužící pro vyčerpávání fosforu může být opatřeno vyhřívacím pláštěm. Zařízení vyhřívající plášť musí být regulováno tak, aby teplota fosforu nepřekročila plnicí teplotu nádrže. Ostatní potrubí musí procházet nádrží v její horní části; otvory musí být umístěny nad nejvyšší dovolenou hladinou fosforu a být schopné úplného uzavření pod uzamykatelnými kryty. Cisterna musí být vybavena měřícím systémem pro ověření hladiny fosforu a, je-li používána voda jako ochranná látka, pevnou měrnou značkou ukazující nejvyšší dovolenou hladinu vody.

TE 4 Nádrže musí být opatřeny tepelnou izolací vyrobenou z materiálů, které nejsou snadno hořlavé.

TE 5 Pokud jsou nádrže opatřeny tepelnou izolací, taková izolace musí být vyrobena z materiálů, které nejsou snadno hořlavé.

TE 6 Cisterny mohou být vybaveny zařízením takové konstrukce, která zabrání jeho ucpání přepravovanou látkou a která zabrání úniku a nadměrnému přetlaku nebo podtlaku uvnitř nádrže.

TE 7 Vyprazdňovací systém nádrže musí být vybaven dvěma vzájemně nezávislými uzavíracími ventily namontovanými v sérii, první musí mít formu rychleuzavíracího vnitřního ventilu schváleného typu a druhý vnějšího uzavíracího ventilu, jeden na každém konci výpustného potrubí. Slepá příruba nebo jiné zařízení stejného stupně bezpečnosti musí být též upevněna na výstupu z každého vnějšího uzavíracího ventilu. Vnitřní uzavírací ventil musí být takový, aby při utržení potrubí uzavírací ventil zůstal v celku s nádrží a v uzavřené poloze.

TE 8 Přípojky vnějšího potrubí cisteren musí být vyrobeny z materiálů nenáchylných způsobit rozklad peroxidu vodíku.

TE 9 Cisterny musí být ve svých horních částech vybaveny uzavíracím zařízením zabraňujícím vytvoření jakéhokoli nadměrného tlaku uvnitř nádrže způsobenému rozkladem přepravovaných látek, úniku kapaliny a vniknutí cizích látek do nádrže.

TE 10 Uzavírací zařízení cisteren musí být konstruována tak, aby nemohlo dojít k jejich ucpání ztuhlou látkou během přepravy. Pokud jsou cisterny opláštěný tepelně izolačním materiálem, tento materiál musí být anorganický a zcela bez hořlavých hmot.

TE 11 Nádrže a jejich provozní výstroj musí být konstruovány tak, aby se zabránilo vniknutí cizích látek, úniku kapaliny nebo vytvoření jakéhokoli nadměrného tlaku uvnitř nádrže způsobenému rozkladem přepravovaných látek. Bezpečnostní ventil, který zabrání vniknutí cizích látek, splňuje také tyto požadavky.

TE 12 Cisterny musí být vybaveny tepelnou izolací splňující požadavky uvedené v odstavci 6.8.3.2.14. Pokud je SADT organického peroxidu v cisterně 55 °C nebo nižší, nebo je-li cisterna vyrobena z hliníku, nádrž musí být zcela tepelně izolována. Sluneční štít a jakákoli část cisterny jím nezakrytá nebo vnější kompletní tepelně izolační opláštění musí být nabarveny na bílo nebo povrchově upraveny lesklým kovem. Barva musí být vyčištěna před každou přepravou a obnovena v případě zežloutnutí nebo poškození. Tepelná izolace nesmí obsahovat žádné hořlavé materiály. Cisterny musí být vybaveny zařízením pro snímání teploty.

Cisterny musí být vybaveny pojistnými ventily a nouzovými zařízeními na vyrovnávání ne-bezpečného tlaku. Mohou být též použity podtlakové ventily. Nouzová zařízení na vyrovnávání nebezpečného tlaku musí fungovat při tlacích stanovených jak podle vlastností organického peroxidu, tak podle konstrukčních charakteristik cisterny. V tělese nádrže nejsou povoleny tavné prvky.

Cisterny musejí být vybaveny pojistnými ventily, aby bylo zabráněno výraznému nárůstu tlaku uvnitř nádrže produkty rozkladu a parami, které se uvolňují při teplotě 50 °C. Objem a tlak uvádějící pojistný ventil v činnost za účelem vypouštění musí být stanoveny na základě výsledků zkoušek uvedených ve zvláštním ustanovení TA 2. Tlak uvádějící ventil v činnost však nesmí být v žádném případě takový, aby mohla kapalina z ventilu unikat, pokud se nádrž převrátí.

Zařízení na vyrovnávání tlaku smějí být pružinového nebo průtržného typu konstruované tak, aby odvětraly veškeré produkty rozkladu a páry, které se vyvinou během doby nejméně jedné hodiny hoření vypočtené podle následujícího vzorce:

q = 70961 x F x A^0.82

kde:

1. q = absorpce tepla [W]
2. A = zvlhčená plocha [m²]
3. F = izolační součinitel [-]
4. F = 1 pro neizolované cisterny, nebo

   kde:

   K = prostup tepla izolační vrstvou [W.m^-1.K^-1]

   L = tloušťka izolační vrstvy [m]

   U = K/L = koeficient prostupu tepla izolací

   [W.m^-2.K^-1]

   T_PO = teplota peroxidu v okamžiku dekomprese [K]

Tlak uvádějící v činnost zařízení k jeho vyrovnávání musí být vyšší než ten, který je uveden výše, a stanoven na základě výsledků zkoušek uvedených ve zvláštním ustanovení TA 2. Zařízení na vyrovnávání tlaku musí být dimenzováno tak, aby nejvyšší tlak v nádrži v žádném případě nepřekročil zkušební tlak nádrže.

Pro cisterny s tepelnou izolací musí být kapacita a umístění zařízení na vyrovnání tlaku určeny za předpokladu ztráty izolace 1 % povrchu cisterny.

Podtlakové ventily a pojistné ventily cisteren musejí být opatřeny ochranou proti prošlehnutí plamene, kromě případů, kdy přepravované látky a produkty jejich rozkladu nejsou hořlavé. Musí se přihlédnout ke snížení vyrovnávací kapacity způsobenému ochranou proti prošlehnutí plamene.

TE 13 Cisterny musí být tepelně izolovány a vybaveny vytápěcím zařízením vně cisterny.

TE 14 Cisterny musí být vybaveny tepelnou izolací. Tepelná izolace v přímém kontaktu s nádrží musí mít zápalnou teplotu nejméně o 50 °C vyšší než je nejvyšší teplota, pro níž byla cisterna konstruována..

TE 15 (Vyhrazeno)

TE 18 (Vyhrazeno)

TE 19 (Vyhrazeno)

TE 20 Bez ohledu na jiné kódy cisteren, které jsou povoleny v hierarchii cisteren racionálního přiblížení uvedeného v odstavci 4.3.4.1.2, musí být cisterny vybaveny pojistným ventilem.

TE 21 Uzávěry musí být chráněny uzamykatelnými kryty.

TE 23 Cisterny musí být vybaveny zařízením takové konstrukce, která zabrání jeho ucpání přepravovanou látkou a která zabrání úniku a nadměrnému přetlaku nebo podtlaku uvnitř nádrže.

TE 24 (Vyhrazeno)

TE 25 Nádrže cisternových vozů musí být k zamezení přenárazníkování a při vykolejení nebo v nejnutnějším případě k omezení škod při přenárazníkování chráněny dodatečně nejméně jedním z následujících opatření:

Opatření k zabránění přenárazníkování

(a) zařízení proti přenárazníkování

Zařízení proti přenárazníkování musí zabezpečit, že spodky vozů zůstanou na stejné horizontální úrovni. Musí být splněny následující požadavky:

1. • zařízení proti přenárazníkování nesmí ovlivňovat normální provoz vozu (např. průjezd oblouky, potřebný bezpečný prostor pro posunovače pro spřažení vozů, madlo pro posunovače). Zařízení proti přenárazníkování musí umožnit volné srovnání jiného vozu vybaveného zařízením proti přenárazníkování v oblouku o poloměru 75 m;
2. • zařízení proti přenárazníkování nesmí ovlivňovat normální činnost nárazníků (elastickou a plastickou deformaci) [viz také oddíl 6.8.4 b) zvláštního ustanovení TE 22];
3. • zařízení proti přenárazníkování musí účinkovat nezávisle od stavu (ložený/prázdný) a opotřebení vozu;
4. • zařízení proti přenárazníkování musí odolat vertikálním silám 150 kN (nahoru i dolů);
5. • zařízení proti přenárazníkování musí být účinné, nezávisle od toho, zda je jiný dotčený vůz rovněž vybaven zařízením proti přenárazníkování. Musí být vyloučeno vzájemné omezení zařízeními proti přenárazníkování;
6. • přirážka pro přechod pro upevnění zařízení proti přenárazníkování musí být menší než 20 mm;
7. • šířka zařízení proti přenárazníkování musí být nejméně tak velká jako je šířka talíře nárazníku (vyjma v místě levé stupačky, kde zařízení proti přenárazníkování nesmí překročit volný prostor pro posunovače, při čemž však musí být pokryta maximální šířka nárazníku);
8. • nad každým nárazníkem musí být jedno zařízení proti přenárazníkování;
9. • zařízení proti přenárazníkování musí umožnit připevnění nárazníků, které jsou předpokládány vyhláškou UIC 573 Technické požadavky pro konstrukci cisternových vozů a nesmí být žádnou překážkou při údržbě;
10. • zařízení proti přenárazníkování musí být konstruováno tak, aby se při nárazu nezvětšilo nebezpečí penetrace (proražení) dna nádrže.

Opatření k omezení škod při přenárazníkování

(b) Zvýšení síly stěny dna nádrže nebo použití jiných materiálů s vyšší účinností

Síla stěny dna nádrže musí v tomto případě činit nejméně 12 mm.

U cisteren pro přepravu plynů UN 1017 CHLÓR, UN 1749 FLUORID CHLORITÝ (CHLORTRIFLUORID), UN 2189 DICHLORSILAN, UN 2901 CHLORID BROMU (BROMCHLORID)a UN 3057 'TRIFLUORACETYLCHLORID musí v tomto případě být síla stěny dna 18 mm.

(c) konstrukce ze sendvičového krytu den cisteren

Pokud je ochrana tvořena z izolační nástavby (sendvičový kryt), musí tato nástavba pokrýt celé dno cisterny a musí vykazovat specifickou pracovní absorpci nejméně 22 kJ (což odpovídá síle stěny 6 mm), což odpovídá metodě vyhodnocování, která je popsána v příloze B k normě EN 13094 „Cisterny pro přepravu nebezpečných věcí – Kovové cisterny s provozním tlakem nejvýše 0,5 bar – Konstrukce a stavba“. Jestliže za pomoci konstrukčních opatření není vyloučeno nebezpečí koroze, pak musí být možnosti k posouzení vnějších stěn den cisteren, např. odnímatelný kryt.

(d) ochranný štít na každém konci vozu

Jestliže je na každém konci vozu použit ochranný štít, pak platí následující požadavky:

1. – ochranný štít musí pokrýt příslušnou šířku cisterny v příslušné výšce. Šířka ochranného štítu musí kromě toho být minimálně stejně široká po celé výšce štítu jako ohraničená mezera vnějších hran talířů nárazníků;
2. – ochranný štít musí ve výšce, měřeno od horní hrany nosiče nárazníků
   1. – buď pokrývat 2/3 průměru cisterny
   2. – nebo pokrývat minimálně 900 mm a dodatečně na horní hraně vybaven zařízením pro zachycení vystoupavších nárazníků,

1. – ochranný štít musí mít tloušťku stěny minimálně 6 mm;
2. – ochranný štít a jeho upevňovací body musí být konstruovány tak, aby možnost penetrace dna cisterny vlastním ochranným štítem byla minimalizována.

Síly stěn, které jsou uvedeny v odstavcích b), c) a d) se vztahují na konstrukční ocel. Při použití jiných materiálů, kromě při použití konstrukční oceli, musí být odpovídající síla stěny vypočítána podle vzorce, který je uveden v odstavci 6.8.2.1.18. Přitom je třeba pro Rm a A použít minimální hodnoty podle materiálových norem.“

(c) Schvalování typu (TA)

TA 1 Cisterny nesmí být schváleny pro přepravu organických látek.

TA 2 Tato látka smí být přepravována ve snímatelných nebo nesnímatelných cisternách nebo cisternových kontejnerech podle podmínek stanovených příslušným orgánem země původu, pokud se na základě dále uvedených zkoušek příslušný orgán přesvědčí o tom, že taková přeprava může být provedena bezpečně. Jestliže země původu není smluvním státem RID, tyto podmínky musejí být uznány příslušným orgánem prvního smluvního státu RID dotčeného touto přepravou.

Pro schválení typu musejí být provedeny zkoušky za účelem:

1. – ověření snášenlivosti všech materiálů, které jsou během přepravy normálně ve styku s přepravovanými látkami;
2. – opatření údajů usnadňujících konstrukci nouzových pro vyrovnávání tlaku a pojistných ventilů s ohledem na charakteristické konstrukční prvky cisterny; a
3. – stanovení zvláštních požadavků nezbytných pro bezpečnou přepravu látek.

Výsledky zkoušek musejí být uvedeny v protokolu pro schválení typu.

TA 3 Tato látka může být přepravována pouze v cisternách s kódem cisterny LGAV nebo SGAV; hierarchie v odstavci 4.3.4.1.2 se na tento případ nevztahuje.

TA 4 Postupy pro posuzování shody dle 1.8.7 musí být provedeny příslušným orgánem, jím pověřeným zástupcem nebo inspekční organizací akreditovanou podle EN ISO/IEC 17020:2004, typ A, dle 1.8.6.2, 1.8.6.4, 1.8.6.5 a 1.8.6.8.

(d) Zkoušky (TT)

TT 1 Cisterny z čistého hliníku je třeba podrobit prvním a periodickým hydraulickým tlakovým zkouškám tlakem pouze 250 kPa (2,5 baru).

TT 2 Podmínka výstelky (vyložení) nádrží musí být kontrolována každý rok znalcem schváleným příslušným orgánem, který musí provést prohlídku vnitřku nádrže.

TT 4 Cisterny je nutno zopakovat minimálně každé

vhodnými (např. ultrazvukovými) přístroji na stav koroze.

TT 5 Hydraulické tlakové zkoušky musí být provedeny nejméně každé

TT 7 Bez ohledu na požadavky uvedené v odstavci 6.8.2.4.2 periodická vnitřní zkouška může být nahrazena postupy schválenými příslušným orgánem.

TT 8 Na cisternách, které jsou podle 6.8.3.5.1 až 6.8.3.5.3 pro zápis UN 1005 AMONIAK, BEZVODÝ opatřeny předepsaným oficiálním názvem pro přepravu a které jsou vyrobeny z jemnozrnné konstrukční oceli s mezí průtažnosti podle normy vyšší než 400 N/mm², se musí při každé periodické zkoušce podle odstavce 6.8.2.4.2 provést zkoušky na zjištění povrchových trhlin magnetopráškovým postupem.

Ve spodní části každé nádrže musí být přezkoušeno nejméně 20 % délky podélných a obvodových svarů a svary všech hrdel, jakož i všechna opravovaná a broušená místa.

Jestliže je odstraněn údaj o látce na cisterně nebo na štítku cisterny, musí se provést magnetická zkouška práškovou metodou a tyto činnosti musí být zaznamenány v osvědčení o zkoušce připojeném k dokumentaci cisterny (pasportu)

TT 9 Pro prohlídky a zkoušky (včetně dozoru nad výrobou) musí být uplatněny postupy oddílu 1.8.7 příslušným orgánem, jím pověřeným zástupcem nebo inspekční organizací akreditovanou podle EN ISO/IEC 17020:2004, typ A, dle 1.8.6.2, 1.8.6.4, 1.8.6.5 a 1.8.6.8.

(e) Značení (TM)

TM 1 Cisterny musí být kromě údajů předepsaných v odstavci 6.8.2.5.2 opatřeny nápisem: „Neotvírat během přepravy. Náchylné k samovznícení“ (viz též POZNÁMKA výše).

TM 2 Cisterny musí být kromě údajů předepsaných v odstavci 6.8.2.5.2 opatřeny nápisem: „Neotvírat během přepravy. Vyvíjí hořlavé plyny při styku s vodou“ (viz též POZNÁMKA výše).

TM 3 Cisterny musí být též opatřeny na štítku předepsaném v odstavci 6.8.2.5.1 oficiálními pojmenováními pro přepravu schválených látek a nejvyšší dovolenou užitečnou hmotností cisterny v kg.

TM 4 U cisteren musí být uvedeny následující doplňkové údaje vyražením nebo jiným podobným způsobem na štítku předepsaném v odstavci 6.8.2.5.2 nebo přímo na nádrži, pokud stěny jsou tak zesíleny, že pevnost cisterny není zmenšena: chemický název se schválenou koncentrací příslušné látky.

TM 5 Cisterny musí být opatřeny, kromě údajů uvedených v odstavci 6.8.2.5.1, datem (měsíc, rok) poslední zkoušky vnitřku cisterny.

TM 7 Symbol záření uvedený v odstavci 5.2.1.7.6 musí být vyznačen vyražením nebo jiným rovnocenným způsobem na štítku předepsaném v odstavci 6.8.2.5.1. Tento symbol může být vyryt přímo na stěně nádoby samé, jestliže stěny jsou tak zesíleny, že pevnost cisterny není zmenšena.

1. 6.8.5 Požadavky na materiály a konstrukci svařovaných nesnímatelných cisteren, svařovaných snímatelných cisteren a svařovaných nádrží cisternových kontejnerů, pro které je požadován zkušební tlak nejméně 1 MPa (10 barů) a svařovaných nesnímatelných cisteren, svařovaných snímatelných cisteren a svařovaných nádrží cisternových kontejnerů určených pro přepravu hluboce zchlazených zkapalněných plynů třídy 2
   1. 6.8.5.1 Materiály a nádrže
      1. 6.8.5.1.1 (a) Nádrže určené pro přepravu:
         1. – stlačených, zkapalněných plynů nebo rozpuštěných plynů třídy 2;
         2. – látek UN čísel 1380, 2845, 2870, 3194 a 3391 až 3394 a 3433 třídy 4.2; jakož i
         3. – UN 1052 fluorovodík, bezvodý a UN 1790 kyselina fluorovodíková s více než 85 % fluorovodíku třídy 8

         musí být vyrobeny z oceli.

         (b) Nádrže vyrobené z jemnozrnné oceli určené pro přepravu:

         1. – žíravých plynů třídy 2 a UN 2073 čpavek, roztok; a
         2. – UN 1052 fluorovodík, bezvodý a UN 1790 kyselina fluorovodíková svíce než 85 % fluorovodíku třídy 8

         musí být podrobeny tepelnému zpracování k odstranění tepelných napětí.

         Od tepelného zpracování lze upustit, pokud

         1. 1. nevzniká žádné nebezpečí trhlinkové koroze a
         2. 2. střední hodnota vrubové houževnatosti svařovaného materiálu, na přechodovém místě a u základního materiálu, zjištěná třemi zkouškami, činí ve středu nejméně 45 J. Jako vzorek je třeba použít vzorek ISO-V. Pro základní materiál je třeba provést zkoušku na vzorku příčně. Pro svařovaný materiál a přechodová místa je třeba zvolit polohu vrubu S ve středu svařovaného materiálu, příp. ve středu přechodového místa. Zkoušku je třeba provést při nejnižší provozní teplotě.

         (c) Nádrže určené pro přepravu hluboko zchlazených zkapalněných plynů třídy 2 musí být vyrobeny z oceli, hliníku, slitiny hliníku, mědi nebo slitiny mědi (např. mosazi). Nádrže vyrobené z mědi nebo slitiny mědi jsou však dovoleny jen pro plyny, které neobsahují acetylen; ethylen, smí však obsahovat nanejvýše 0,005 % acetylenu.

         (d) Je dovoleno použít pouze materiálů vhodných pro nejnižší a nejvyšší provozní teplotu nádrží a jejich příslušenství.

      1. 6.8.5.1.2 Pro výrobu nádrží jsou dovoleny tyto materiály:

         (a) oceli, které nejsou náchylné ke křehkému lomu při nejnižší provozní teplotě (viz odstavec 6.8.5.2.1):

         1. – měkké oceli (kromě pro hluboce zkapalněné plyny třídy 2);
         2. – jemnozrnné nelegované oceli do teploty – 60 °C;
         3. – legované niklové oceli (s obsahem niklu 0,5 až 9 %) do teploty – 196 °C v závislosti na obsahu niklu;
         4. – austenitické chromniklové oceli do teploty – 270 °C;

         (b) hliník čistoty nejméně 99,5 % nebo hliníková slitina (viz odstavec 6.8.5.2.2);

         (c) dezoxidovaná měď čistoty nejméně 99,9 % nebo slitiny mědi s obsahem mědi nad 56 % (viz odstavec 6.8.5.2.3).

      1. 6.8.5.1.3 (a) Nádrže vyrobené z oceli, hliníku nebo slitin hliníku musí být buď bezešvé, nebo svařované.

         (b) Nádrže vyrobené z austenitické oceli, z mědi nebo ze slitiny mědi smějí být natvrdo spájené.

      1. 6.8.5.1.4 Příslušenství může být k nádržím přišroubováno, nebo připevněno takto:

         (a) nádrže vyrobené z oceli, hliníku nebo hliníkové slitiny: svařením;

         (b) nádrže z austenitické oceli, mědi nebo slitiny mědi:svařením nebo spájením natvrdo.

      1. 6.8.5.1.5 Konstrukce nádrží a jejich upevnění na vůz, na podvozek nebo do kontejnerového rámu musí být takové, aby se bezpečně zamezilo snížení teploty nosných konstrukčních částí, které by mohlo způsobit jejich zkřehnutí. Upevňovací prvky nádrží musí být samy konstruovány tak, aby si zachovaly potřebné mechanické vlastnosti, i když nádrž dosáhne své nejnižší provozní teploty.
   1. 6.8.5.2 Zkušební požadavky
      1. 6.8.5.2.1 Ocelové nádrže

         Materiály použité k výrobě nádrží a svarové housenky musí při své nejnižší provozní teplotě, avšak nejméně při – 20 °C, splňovat z hlediska vrubové houževnatosti nejméně dále uvedené požadavky:

         1. – Zkoušky se provádějí na zkušebních vzorcích s vrubem tvaru V.
         2. – Nejnižší vrubová houževnatost (viz odstavce 6.8.5.3.1 až 6.8.5.3.3) zkušebních vzorků, jejichž podélná osa je kolmá ke směru válcování a které mají vrub tvaru V (v souladu s ISO R 148) kolmý k povrchu plechu, musí mít minimální hodnotu 34 J/cm² pro měkkou ocel (přitom zkoušky mohou být provedeny na základě existujících norem ISO se zkušebními vzorky, jejichž podélná osa je ve směru válcování); jemnozrnnou ocel; feritickou legovanou ocel (Ni < 5 %); feritickou legovanou ocel (5 % ≤ Ni ≤ 9 %) nebo austenitickou Cr-Ni ocel;
         3. – U austenitických ocelí se podrobí zkoušce vrubové houževnatosti pouze svarová housenka.
         4. – Pro provozní teploty nižší než – 196 °C se zkouška vrubové houževnatosti neprovádí při nejnižší provozní teplotě, nýbrž při teplotě – 196 °C.
      1. 6.8.5.2.2 Nádrže z hliníku nebo hliníkové slitiny

         Spoje nádrží musí vyhovět podmínkám stanoveným příslušným orgánem.

      1. 6.8.5.2.3 Nádrže z mědi nebo slitiny mědi

         Není nutné provádět zkoušky ke zjištění, zda je vrubová houževnatost dostatečná.

   1. 6.8.5.3 Zkoušky vrubové houževnatosti
      1. 6.8.5.3.1 U plechů tloušťky menší než 10 mm, avšak alespoň 5 mm, se použije zkušebních vzorků o příčném průřezu 10 mm x e mm, přičemž „e“ je tloušťka plechu. Je-li to potřebné, je dovoleno předválcování na 7,5 mm nebo 5 mm. Nejmenší hodnota 34 J/cm² musí být ve všech případech dodržena.
      2. POZNÁMKA: Zkouška vrubové houževnatosti se neprovádí u plechů tloušťky menší než 5 mm ani u jejich spojů.
      1. 6.8.5.3.2 (a) U plechů se vrubová houževnatost zjišťuje na třech zkušebních vzorcích. Zkušební vzorky se odebírají ve směru příčném ke směru válcování; jedná-li se však o měkkou ocel, mohou se odebírat ve směru válcování.

         (b) Pro zkoušení svarových spojů se zkušební vzorky odebírají takto:

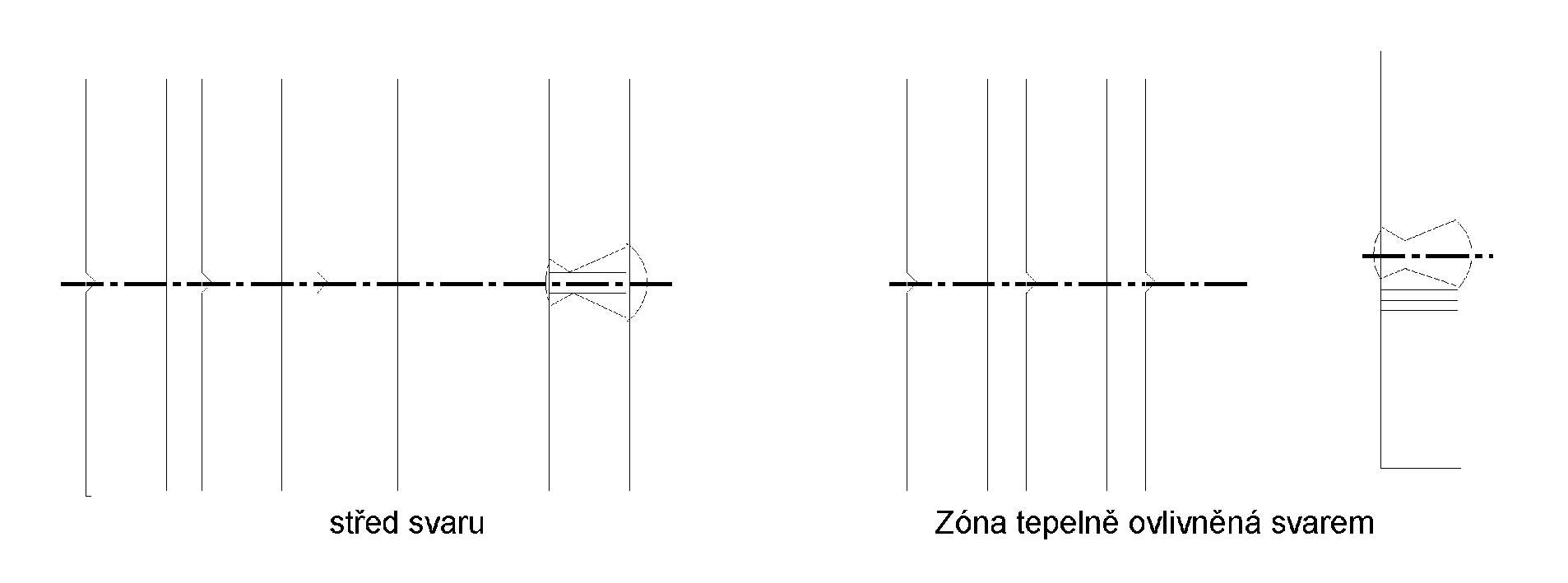

         1. když e ≤ 10 mm
         2. tři zkušební vzorky s vrubem ve středu svaru;
         3. tři zkušební vzorky s vrubem ve středu zóny tepelně ovlivněné svarem (vrub tvaru V musí procházet okrajem tavné zóny ve středu zkušebního vzorku);

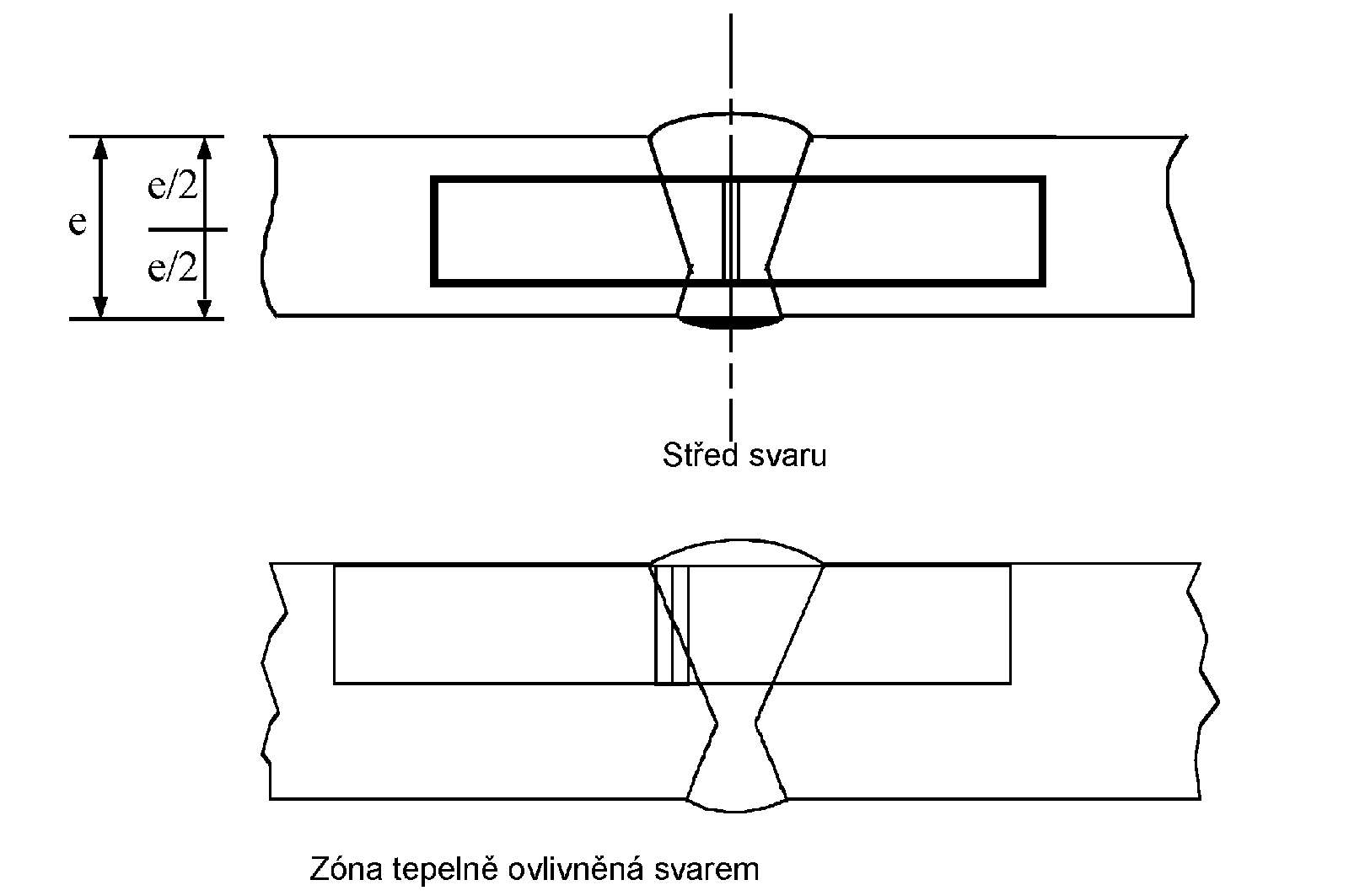

         1. když 10 mm < e ≤ 20 mm
         2. tři zkušební vzorky s vrubem ve středu svaru;
         3. tři zkušební vzorky s vrubem ve středu zóny tepelně ovlivněné svarem (vrub tvaru V musí procházet okrajem tavné zóny ve středu zkušebního vzorku);

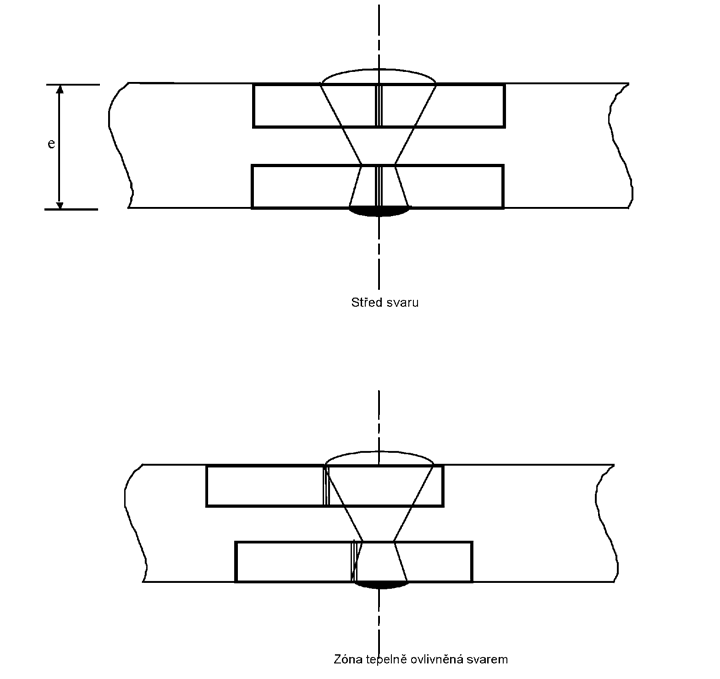

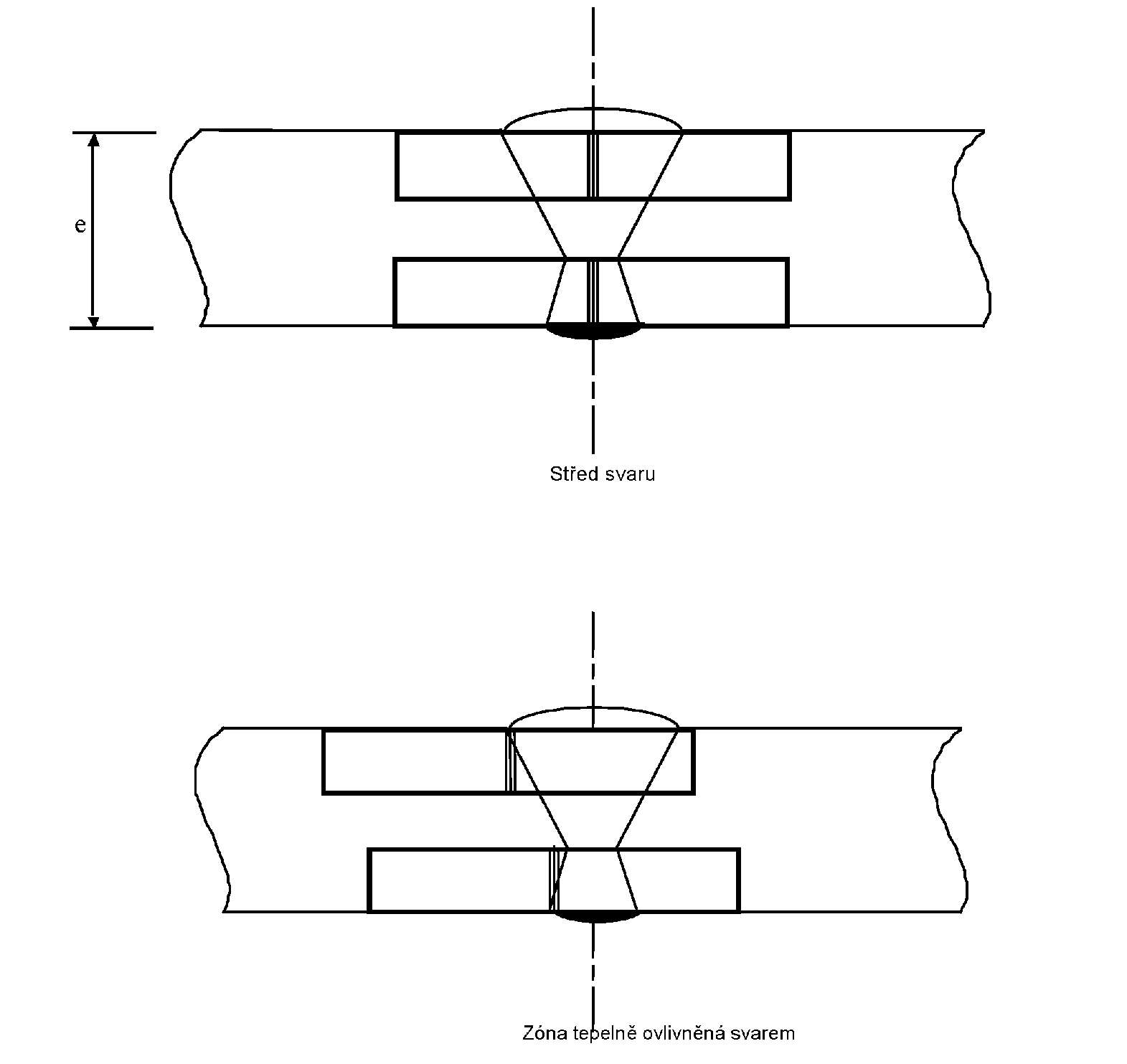

         1. když e > 20 mm
         2. dvě sady po třech zkušebních vzorcích, jedna sada na horní straně, jedna sada na dolní straně v každém z dále uvedených míst (u zkušebních vzorků odebraných v zóně tepelně ovlivněné svarem musí vrub tvaru V procházet okrajem tavné zóny ve středu zkušebního vzorku).

      1. 6.8.5.3.3 (a) U plechů musí průměr ze tří zkoušek vyhovovat minimální hodnotě 34 J/cm² uvedené v odstavci 6.8.5.2.1; nejvýše jedna z hodnot smí být nižší než udaná minimální hodnota, avšak ne nižší než 24 J/cm².

         (b) U svarů nesmí být průměrná hodnota získaná ze 3 zkušebních vzorků odebraných ze středu svaru nižší než minimální hodnota 34 J/cm², nejvýše jedna z hodnot smí být nižší než udané minimum, avšak ne nižší než 24 J/cm².

         (c) Pro zónu tepelně ovlivněnou svarem (přičemž vrub tvaru V musí procházet okrajem tavné zóny ve středu zkušebního vzorku) smí být hodnota získaná nejvýše u jednoho ze tří zkušebních vzorků nižší než minimální hodnota 34 J/cm², avšak ne nižší než 24 J/cm².
