Sdělení Ministerstva zahraničních věcí, kterým se vyhlašuje konsolidované znění Evropské dohody o mezinárodní přepravě nebezpečných věcí po vnitrozemských vodních cestách (ADN)

Technický název uznávaný chemický, popřípadě biologický název nebo jiný název běžně používaný ve vědeckých a technických příručkách, časopisech a textech (viz 3.1.2.8.1.1);

Těleso nádoby (pro všechny druhy IBC kromě kompozitních IBC) vlastní nádoba, včetně otvorů a jejich uzávěrů, avšak bez provozní výstroje;

Teplota samourychlující se polymerace (SAPT) nejnižší teplota, při níž může dojít k samourchlující se polymerizaci látky v obalu, IBC nebo cisterně, tak jak je podávána k přepravě. SAPT musí být určena zkušebními postupy stanovenými pro teplotu samourychlujícího se rozkladu pro samovolně se rozkládající látky podle části II, oddílu 28 Příručky zkoušek a kritérií;

Teplota samourychlujícího se rozkladu (SADT) nejnižší teplota, při které může nastat samourychlující se rozklad látky v obalu, IBC nebo cisterně použité při přepravě. SADT musí být určena zkušebními postupy v části II, oddílu 28 Příručky zkoušek a kritérií;

Teplota samovznícení (EN 13237:2011) nejnižší teplota, určená za předepsaných zkušebních podmínek, horkého povrchu, na kterém se vznítí hořlavá látka ve formě směsi plyn/vzduch nebo pára/vzduch;

Teplotní třída rozdělení hořlavých plynů a par hořlavých kapalin podle jejich zápalné teploty a elektrických zařízení určených k používání v odpovídající potenciálně výbušné atmosféře podle jejich nejvyšší teploty povrchu; (viz publikace EN 13237:2011)

Tlaková nádoba viz Nádoba tlaková

Tlakový sud svařovaná přemístitelná tlaková nádoba s hydraulickým vnitřním objemem větším než 150 litrů, nejvýše však 1000 litrů (např. válcová nádoba vybavená obručemi pro válení, nádoba na ližinách nebo v rámu);

Tlaky pro tanky jsou všechny druhy tlaků (např. provozní tlak, otevírací tlak vysokorychlostních ventilů, zkušební tlak) vyjádřeny jako přetlaky v kPa (barech); tenze par látek se však vyjadřuje jako absolutní tlak v kPa (barech);

Trubková nádoba viz Nádoba trubková

Tuhá látka:

(a) látky s bodem tání nebo bodem počátku tání vyšším než 20 °C při tlaku 101,3 kPa; nebo

(b) látka, která není kapalná podle zkušební metody ASTM D 4359-90 nebo která je pastovitá podle kritérií vztahujících se na zkoušku tekutosti (penetrometrická zkouška) popsanou v oddílu 2.3.4;

Tuhá vnitřní nádoba viz Nádoba tuhá vnitřní

Typy plavidel

Typ G: tankové plavidlo pro přepravu natlakovaných plynů nebo hluboce zchlazených plynů;

Typ C: tankové plavidlo určené pro přepravu kapalin. Plavidlo musí být provedeno jako plavidlo s hladkou palubou / dvojitou obšívkou s dvojitými boky a dvojitým dnem bez mezinástavby. Nákladní tanky mohou být tvořeny trupem plavidla nebo mohou být umístěny jako nezávislé tanky v úložných prostorech;

Typ N: tankové plavidlo určené pro přepravu kapalin.

Typ N, uzavřený: tankové plavidlo určené pro přepravu kapalin v uzavřených nákladních tancích.

Typ N, otevřený, s lapačem plamenů: tankové plavidlo určené pro přepravu kapalin v otevřených nákladních tancích, jejichž otvory do ovzduší jsou vybaveny lapačem plamenů schopným odolat trvalému hoření

Typ N, otevřený: tankové plavidlo určené pro přepravu kapalin v otevřených nákladních tancích.

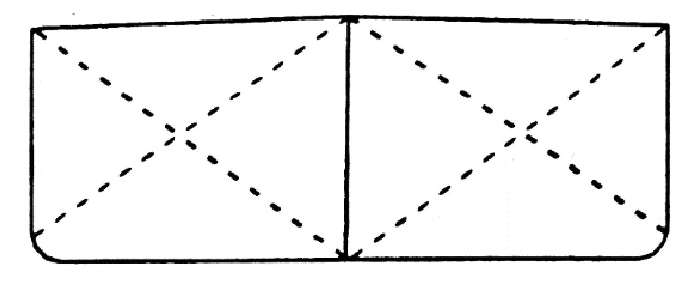

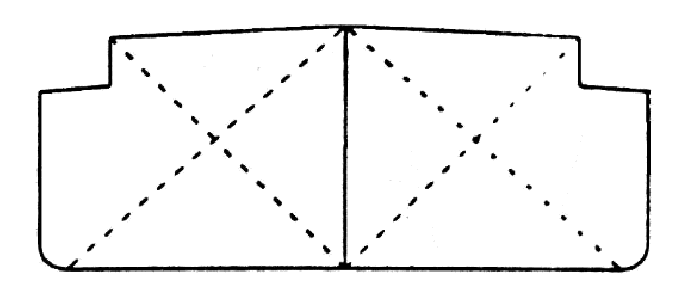

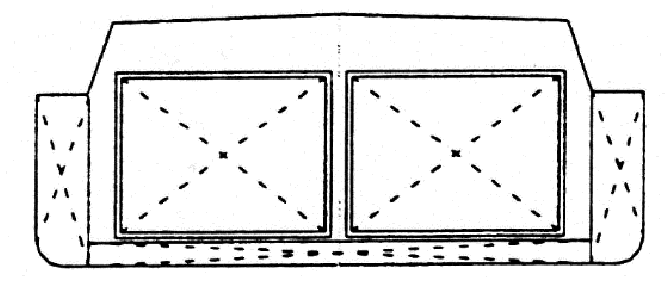

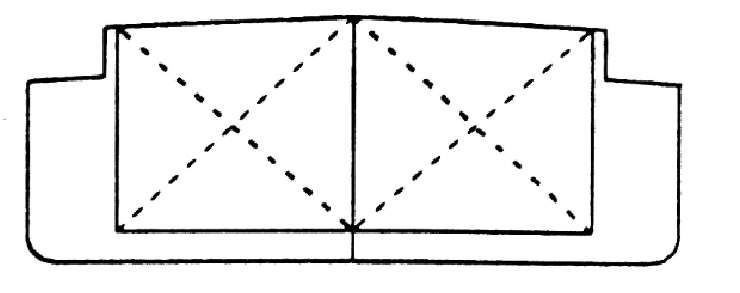

Nákresy (příklady):

Typy plavidel

Typ G:

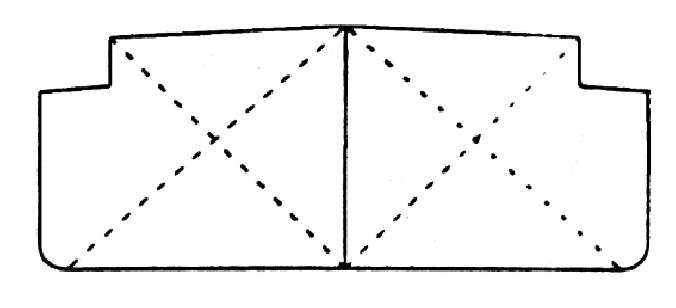

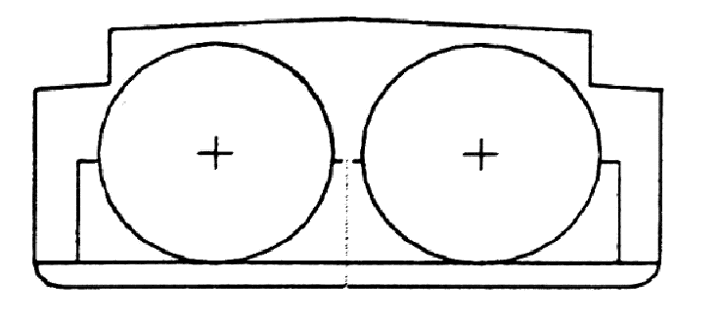

Typ G	Konstrukce nákladního tanku 1, Typ nákladního tanku 1 (také s hladkou palubou)	Typ G	Konstrukce nákladního tanku 1, Typ nákladního tanku 1 (také s hladkou palubou)

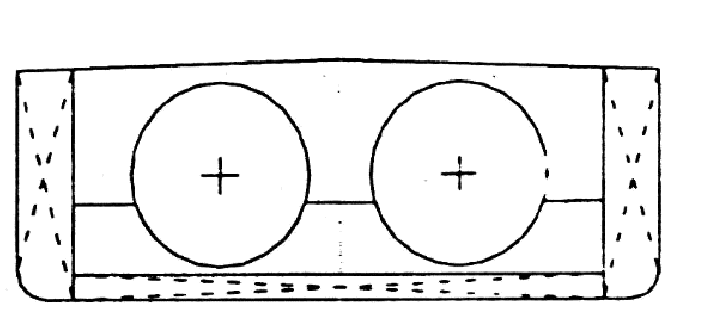

Typ G	Konstrukce nákladního tanku 2, Typ nákladního tanku 1 (také s hladkou palubou)	Typ G	Konstrukce nákladního tanku 2 Typ nákladního tanku 4
Typ C:

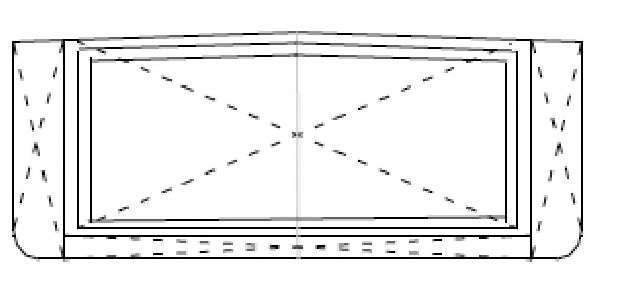

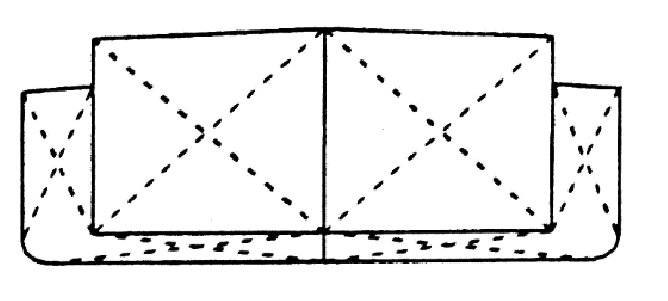

Typ C	Konstrukce nákladního tanku 2, Typ nákladního tanku 2	Typ C	Konstrukce nákladního tanku 1, Typ nákladního tanku 1
Typ C	Konstrukce nákladního tanku 2, Typ nákladního tanku 1
Typ N:

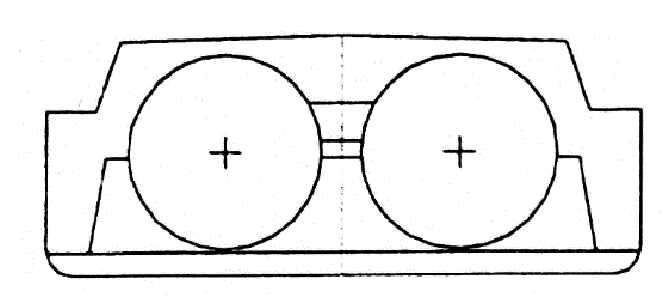

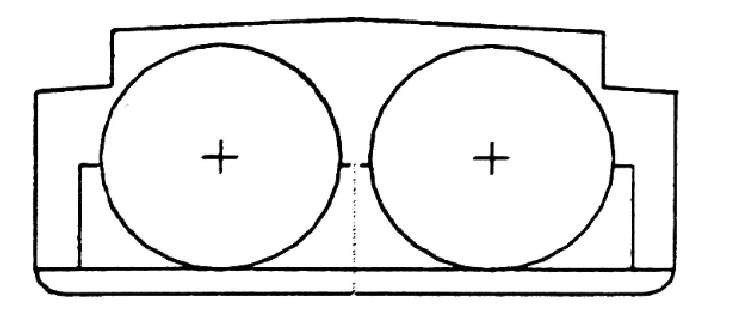

Typ N	Konstrukce nákladního tanku 2, 3 nebo 4 Typ nákladního tanku 2	Typ N	Konstrukce nákladního tanku 2, 3 nebo 4 Typ nákladního tanku 2

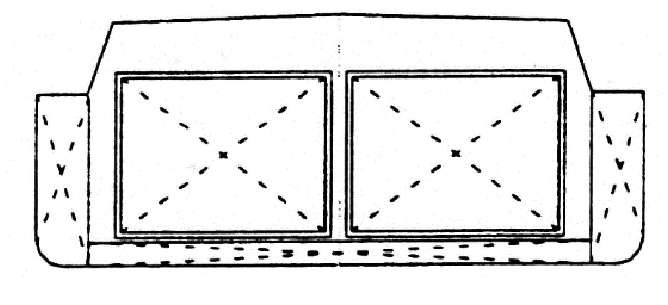

Typ N	Konstrukce nákladního tanku 2, 3 nebo 4 Typ nákladního tanku 1 (také s hladkou palubou)	Typ N	Konstrukce nákladního tanku 2, 3 nebo 4 Typ nákladního tanku 3 (také s hladkou palubou)
Typ N	Konstrukce nákladního tanku 2, 3 nebo 4 Typ nákladního tanku 1 (také s hladkou palubou)

1. U

   Údržná doba doba, která uplyne od okamžiku dosažení počátečního stavu plnění až do okamžiku, kdy tlak zvyšující se v důsledku přívodu tepla dosáhne nejnižšího nastaveného tlaku omezovače(ů) tlaku cisteren určených pro přepravu hluboce zchlazených zkapalněných plynů;

2. POZNÁMKA: K přemístitelným cisternám viz 6.7.4.1.

UEL viz Horní mez výbušnosti

Úložný prostor uzavřená část plavidla, která je vpředu a vzadu ohraničena vodotěsnými přepážkami a která je určena jen k uložení nezávislých nákladních tanků;

UN číslo čtyřmístné identifikační číslo látky nebo předmětu převzaté ze Vzorových předpisů OSN;

UNECE United Nations Economic Commission for Europe (Evropská hospodářská komise OSN) (UNECE, Palais des Nations, 8-14 avenue de la Paix, CH-1211 Geneve 10, Switzerland);

Úniková cesta bezpečná cesta z nebezpečí do bezpečí nebo k jiným evakuačním prostředkům;

Únikové plavidlo speciálně vybavený a přímo přístupný člun, zkonstruovaný pro odolávání všem zjištěným nebezpečím souvisejícím s nákladem a pro evakuaci osob v nebezpečí;

Únikový prostředek (vhodný) dýchací ochranný prostředek zkonstruovaný k zakrytí uživatelových úst, nosu a očí, který je možno snadno nasadit a který slouží k úniku z nebezpečné oblasti. K takovým prostředkům viz například Evropská norma EN 13794:2002, EN 402:2003, EN 403:2004 nebo EN 1146:2005;

Úroveň ochrany zařízení (EPL⁵ (viz IEC 60079-0)) znamená úroveň ochrany přiřazenou zařízení na základě pravděpodobnosti, že se stane zdrojem vznícení.

EPL ‘Ga’:

1. Zařízení s „velmi vysokou“ úrovní ochrany. Toto zařízení odpovídá kategorii zařízení I podle Směrnice 2014/34/EU.²
2. Zařízení s úrovní ochrany ‘Ga’ je vhodné pro použití v zónách 0,1 a2.

EPL ‘Gb’:

1. Zařízení s „vysokou“ úrovní ochrany. Toto zařízení odpovídá kategorii zařízení II podle Směrnice 2014/34/EU.²
2. Zařízení s úrovní ochrany ‘Ga’ je vhodné pro použití v zónách 1 a 2.

EPL ‘Gc’:

1. Zařízení se „zvýšenou“ úrovní ochrany. Toto zařízení odpovídá kategorii zařízení III podle Směrnice 2014/34/EU.²
2. Zařízení s úrovní ochrany ‘Gc’ je vhodné pro použití v zóně 2.

Uzávěr zařízení uzavírající otvor v nádobě;

Uzavírající systém pro přepravu radioaktivních látek je konstruktérem specifikovaný a příslušným orgánem uznaný soubor štěpných látek a částí obalů, který je určen pro udržení kritické bezpečnosti;

Uzavřené vozidlo vozidlo s uzavíratelnou nástavbou;

Uzavřený kontejner viz Kontejner uzavřený

Uzavřený kontejner pro volně ložené látky viz Kontejner pro volně ložené látky;

1. V

   Velitel plavidla osoba odpovídající definici v článku 1.02 Evropských pravidel pro plavbu po vnitrozemských vodních cestách (CEVNI);

   Velká nádoba pro volně ložené látky (IBC) viz IBC

   Velký obal viz Obal velký

   Velký kontejner viz Kontejner velký

   Vícečlánkový kontejner na plyn (MEGC) přepravní prostředek obsahující články, které jsou navzájem propojeny spojovacím potrubím a namontovány na rámu. Následující články se považují za články vícečlánkového kontejneru na plyn: láhve, trubkové nádoby, tlakové sudy a svazky lahví, jakož i cisterny pro přepravu plynů, jak jsou definovány v 2.2.2.1.1, s vnitřním objemem větším než 450 litrů;

2. POZNÁMKA: Pro UN vícečlánkové kontejnery na plyn (MEGC), viz 6.7 ADR.

Vložka hadice nebo pytel vložený do obalu, včetně velkých obalů nebo IBC, které však netvoří jeho nedílnou součást, včetně uzávěrů jeho otvorů;

Vnější obal viz Obal vnější

Vnitřní nádoba viz Nádoba vnitřní

Vnitřní objem nádrže nebo komory nádrže cisterny celkový vnitřní objem nádrže nebo komory nádrže vyjádřený v litrech nebo kubických metrech. Není-li možno nádrž nebo komoru nádrže z důvodů jejího tvaru nebo konstrukce zcela naplnit, musí se pro určení stupně plnění a pro značení cisterny použít tento snížený vnitřní objem;

Vnitřní obal viz Obal vnitřní

Voda z nádní voda z nádní strojovny, kolizního prostoru, kofrdamů a dvojitých boků, obsahující olej;

Vodotěsné konstrukční součást nebo zařízení vybavené tak, aby se zamezilo jakémukoli vniknutí vody;

Vodní film vodní vrstva k ochraně proti křehkému lomu;

Vozidlo jakékoli vozidlo spadající pod definici pojmu vozidla (viz Bateriové vozidlo, Uzavřené vozidlo, Nekryté vozidlo, Vozidlo s plachtou a Cisternové vozidlo);

Vozidlo s plachtou nekryté vozidlo opatřené plachtou pro ochranu nákladu;

Vozová zásilka každá zásilka od jednoho odesilatele, pro kterou je výlučně vyhrazeno použití vozidla, železničního vozu nebo velkého kontejneru, přičemž všechny úkony spojené s nakládkou a vykládkou se vykonávají podle příkazů odesilatele nebo příjemce;

3. POZNÁMKA: Odpovídající pojem pro radioaktivní látky je „výlučné použití“

Výbuch je náhlá reakce oxidace nebo rozkladu s nárůstem teploty nebo tlaku nebo obou současně (viz EN 13237:2011);

Výbušná atmosféra směs vzduchu s plyny, parami nebo mlhami hořlavá za atmosférických podmínek, v níž se proces hoření rozšíří po vznícení na celou nespotřebovanou směs (viz EN 13237:2011);

Výdejní zařízení (čerpací systém) zařízení pro zásobování (tankování) plavidel kapalnými pohonnými hmotami;

Vykládce podnik, který

(a) snímá kontejner, kontejner pro volně ložené látky, MEGC, cisternový kontejner nebo přemístitelnou cisternu z dopravního prostředku; nebo

(b) vykládá balené nebezpečné věci, malé kontejnery nebo přemístitelné cisterny z dopravního prostředku nebo kontejneru; nebo

(c) vyprazdňuje nebezpečné věci z nákladního tanku, cisternového vozidla, snímatelné cisterny, přemístitelné cisterny nebo cisternového kontejneru; nebo z bateriového železničního vozu, bateriového vozidla, MEMU nebo MEGC; nebo z dopravního prostředku pro přepravu ve volně loženém stavu, velkého kontejneru nebo malého kontejneru pro přepravu ve volně loženém stavu nebo z kontejneru pro volně ložené látky;

(d) snímá vozidlo nebo vůz z plavidla;

Vykládka všechny činnosti vykonávané vykládcem podle definice vykládce;

Výlučné použití pro přepravu radioaktivních látek je výhradní použití dopravního prostředku nebo velkého kontejneru jediným odesílatelem, přičemž všechny postupy nakládky a vykládky a expedice před přepravou, během přepravy a po přepravě jsou prováděny podle pokynů odesilatele nebo příjemce, kde je to ustanoveními ADN vyžadováno;

Výměnná nástavba viz Kontejner

Výpočetní vakuometrického tlaku znamená vakuometrický tlak, na nějž byla vypočten, projektován a vystavěn nákladní tank nebo cisterna pro zůstatky věcí.

Vysokorychlostní ventil pojišťovací přetlakový ventil navržený tak, aby měl nominální rychlosti proudění vyšší než rychlost plamene výbušné směsi, čímž se zabrání prošlehnutí plamene. Pokud seznam látek povolených na přepravu v plavidle podle 1.16.1.2.5 obsahuje látky, u nichž se vyžaduje zajištění proti explozi ve sloupci (17) tabulky C kapitoly 3.2, musí být toto pojišťovací přetlakové zařízení testováno v souladu s mezinárodní normou ISO 16852:2016 a musí být doložen doklad o splnění příslušných požadavků (např. postupu o posouzení shody podle směrnice 2014/34/EU², systém IECEx³, ECE/TRADE/391 nebo alespoň jeho ekvivalent);

Vzor pro přepravu radioaktivních látek je popis štěpné látky vyjmuté podle 2.2.7.2.3.5 (f), radioaktivní látky zvláštní formy, nízkodisperzní radioaktivní látky, kusu nebo obalu, který umožňuje jejich úplnou identifikaci. Popis může obsahovat specifikace, konstrukční výkresy, zprávy, ze kterých je zřejmý soulad s právními předpisy, a jinou relevantní dokumentaci;

Vzorové předpisy OSN vzorové předpisy v příloze k dvacátému prvnímu revidovanému vydání Doporučení pro přepravu nebezpečných věcí OSN, vydaného Organizací spojených národů (ST/SG/AC.10/1/Rev.21);

1. Z

   Záchranná tlaková nádoba tlaková nádoba s hydraulickým vnitřním objemem nejvýše 3 000 litrů, do které se ukládají poškozené, vadné nebo netěsnící tlakové nádoby nebo tlakové nádoby neodpovídající předpisům pro jejich přepravu, např. za účelem jejich obnovy nebo likvidace;

   Záchranný člun (tj. člun na plavidle) člun na plavidle určený pro plnění dopravních, záchranných, vylovovacích a pracovních povinností;

   Záchranný obal viz „Obal záchranný“

   Záchranný vrátek zařízení pro vyzdvihování osob z prostorů, jako jsou nákladní tanky, kofrdamy a dvojité boky. Zařízení musí být obsluhovatelné jednou osobou.

   Zajištění kvality systematický program inspekcí a kontrol uplatňovaný jakoukoli organizací nebo institucí, jehož cílem je poskytnout přiměřenou záruku, že bezpečnostní požadavky ADN jsou v praxi plněny;

   Zalisovaná láhev láhev určená k přepravě LPG, o hydraulickém vnitřním objemu nejvýše 13 litrů, vyrobená ze svařované ocelové vnitřní láhve s vnitřním povlakem a opatřená vnějším ochranným pláštěm vyrobeným z pórovitého plastu, který je neodnímatelný a spojený neoddělitelně s vnějším povrchem vnější stěny ocelové láhve;

   Záruka plnění předpisů (radioaktivní látky) systematický program opatření uplatňovaných příslušným orgánem, jehož cílem je zajistit plnění požadavků ADN v praxi;

   Zařízení pro bezpečné zbavení pnutí v nákladních tancích ručně ovládané nebo dálkově ovládané zařízení, které je instalováno takovým způsobem, aby umožňovalo bezpečné zbavení pnutí nákladních tanků. Pokud seznam látek povolených na přepravu v plavidle podle 1.16.1.2.5 obsahuje látky, u nichž se vyžaduje zajištění proti explozi ve sloupci (17) tabulky C kapitoly 3.2, musí být zajištěna ochrana proti prošlehnutí plamene pro nejnebezpečnější látky v seznamu látek. Ochrana proti prošlehnutí plamene musí být testována v souladu s mezinárodní normou ISO 16852:2016⁷ a musí být doložen doklad o splnění příslušných požadavků (např. postupu o posouzení shody podle směrnice 2014/34/EU,² systém IECEx,³ ECE/TRADE/391⁴ nebo alespoň jeho ekvivalent). Ochrana proti prošlehnutí plamene může být zajištěna integrovaným systémem pojistek proti prošlehnutí plamene schopných odolávat stálému hoření (ochrana proti prošlehnutí plamene);

   Zařízení pro kontrolu naložení zařízení, které sestává z počítače (hardware) a počítačového programu (software). Toto zařízení umožňuje zajistit, zda v případě balastování a/nebo nakládky:

   1. • nejsou překročeny dovolené hodnoty týkající se podélné pevnosti a maximálního dovoleného ponoru; a
   2. • stabilita plavidla vyhovuje požadavkům platným pro dané plavidlo. Pro tento účel musí být vypočítaná stabilita v nepoškozeném i v poškozeném stavu;

   Zařízení pro odběr vzorků uzavřeného typu zařízení, které prochází stěnou nákladního tanku nebo potrubím pro nakládku a vykládku, ale je součástí uzavřeného systému zkonstruovaného tak, aby během odběru vzorků nedocházelo k úniku plynu nebo kapaliny z nákladního tanku. Toto zařízení musí být takového typu, který je schválen kompetentním orgánem pro tyto účely;

   Zařízení pro odběr vzorků částečně uzavřeného typu zařízení, které prochází stěnou nákladního tanku nebo potrubím pro nakládku a vykládku a je zkonstruované tak, aby během odběru vzorků uniklo jen malé množství plynného nebo kapalného nákladu do ovzduší. Pokud není toto zařízené používáno, musí být úplně uzavřeno. Toto zařízení musí být takového typu, který je schválen kompetentním orgánem pro tyto účely;

   Zařízení pro vyrovnávání tlaku automaticky aktivovaný pojistný ventil, jehož účelem je chránit nákladní tank proti nepřípustnému vnitřnímu přetlaku;

   Zařízení určené pro použití v oblastech s rizikem výbuchu elektrická a neelektrická zařízení, kde jsou přijata opatření, která zabraňují tomu, aby se aktivovaly jejich vlastní zdroje vznícení. Takové zařízení musí splňovat požadavky pro použití v příslušné zóně. Musí být testováno v souladu s typem ochrany a musí být doložen doklad o splnění příslušných požadavků (např. postupu o posouzení shody podle směrnice 2014/34/EU,² systému IECEx,³ ECE/TRADE/391⁴ nebo alespoň jeho ekvivalent).

   Zařízení (viz směrnice 2014/34/EU²) elektrické nebo neelektrické stroje, přístroje, pevná nebo mobilní zařízení, řídicí komponenty a jejich vybavení a systémy detekce nebo prevence, které jsou, samostatně nebo společně, určeny pro výrobu, přenos, skladování, měření, řízení a přeměnu energie a/nebo zpracování materiálu, a které jsou schopny způsobit výbuch prostřednictvím vlastních potenciálních zdrojů vznícení.

   Zařízení a předměty, kterým je přiděleno UN číslo a jsou přepravované jako náklad, nejsou zahrnuty;

   Zásilka jakýkoli kus nebo více kusů, nebo náklad nebezpečných věcí předaný odesilatelem k přepravě;

   Zásobovací plavidlo tankové plavidlo typu N, otevřené, o nosnosti do 300 tun, zkonstruované a vybavené pro přepravu a zásobování jiných plavidel produkty určenými pro provoz plavidel;

   Zásobníkový systém s hydridem kovu samostatný kompletní systém pro akumulaci vodíku, včetně nádoby, hydridu kovu, zařízení pro vyrovnávání tlaku, uzavíracího ventilu, provozní výstroje a vnitřních komponentů, používaný pouze pro přepravu vodíku;

   Zbytkový náklad kapalný náklad, který zůstává v nákladním tanku nebo v potrubí pro nakládku a vykládku po vykládce bez použití dočerpávacího systému;

   Zbytky nákladu kapalný náklad, který nemůže být vyčerpán z nákladních tanků nebo potrubí pomocí dočerpávacího systému;

   Zkapalněný ropný plyn (LPG) nízkotlaký zkapalněný plyn složený z jednoho nebo více lehkých uhlovodíků, které jsou přiřazeny jen k UN 1011, UN 1075, UN 1965, UN 1969 nebo UN 1978 a které sestávají hlavně z propanu, propenu, butanu, izomerů butanu, butenu se stopami jiných uhlovodíkových plynů;

2. POZNÁMKA 1: Hořlavé plyny přiřazené k jiným UN číslům se nepovažují za LPG.
3. POZNÁMKA 2: K UN 1075 viz POZNÁMKU 2 pod 2F, UN 1965, v tabulce pro zkapalněné plyny ve 2.2.2.3.

Zkapalněný zemní plyn (LNG) zkapalněný plyn tvořený zemním plynem s vysokým obsahem methanu, přiřazený k UN 1972;

Zkušební tlak tlak, kterým musí být vyzkoušen nákladní tank, zbytkový tank, kofrdam nebo potrubí pro nakládku a vykládku před prvním uvedením do provozu a poté pravidelně v předepsaných lhůtách;

4. POZNÁMKA: K přemístitelným cisternám viz kapitola 6.7.

1. Ž

   Železniční vůz drážní vozidlo bez své vlastní pohonné jednotky, které se pohybuje na svých vlastních kolech na železniční dráze a je používáno pro přepravu věcí (viz také bateriový železniční vůz, krytý železniční vůz, otevřený železniční vůz, železniční vůz s plachtou a cisternový železniční vůz);

   Železniční vůz s plachtou otevřený vůz s plachtou k ochraně nákladu.

1. 1.2.2 Měrné jednotky
   1. 1.2.2.1 V ADN se používá těchto měrných jednotek ^a:
