NÁPISY A BEZPEČNOSTNÍ ZNAČKYKAPITOLA 5.2

  1. 5.2.1 Značení kusů
  2. POZNÁMKA 1: Pro značky s ohledem na konstrukci, zkoušení a schvalování obalů, velkých obalů, tlakových nádob a IBC, viz část 6 ADR.
  3. POZNÁMKA 2: V souladu se systémem GHS musí být výstražný symbol GHS, který není vyžadován dohodou ADN uveden pouze jako součást úplného označení GHS a ne samostatně (viz GHS 1.4.10.4.4).
    1. 5.2.1.1 Pokud není v ADN jinak předepsáno, musí být každý kus zřetelně a trvanlivě označen UN číslem odpovídajícím obsaženým nebezpečným věcem, kterému jsou předřazena písmena „UN”. UN číslo a písmena „UN“ musí být nejméně 12 mm vysoká, s výjimkou kusů o vnitřním objemu nejvýše 30 l nebo 30 kg nejvyšší čisté (netto) hmotnosti a pro láhve nejvýše 60 l hydraulického vnitřního objemu, kdy musí být nejméně 6 mm vysoká, s výjimkou kusů o vnitřním objemu nejvýše 5 l nebo maximální čisté (netto) hmotnosti 5 kg, kdy musí mít odpovídající velikost.
    2. 5.2.1.2 Všechna označení kusů požadovaná touto kapitolou musí být:

      (a) být zřetelně viditelná a čitelná;

      (b) odolná vůči vlivu povětrnosti bez podstatného zhoršení jejich čitelnosti.

    1. 5.2.1.3 Záchranné obaly, včetně velkých záchranných obalů a záchranné tlakové nádoby musí být kromě toho opatřeny nápisem „ZÁCHRANNÝ“. Výška písmen nápisu „ZÁCHRANNÝ“ musí být alespoň 12 mm.
    2. 5.2.1.4 Velké nádoby pro volně ložené látky (IBC) s vnitřním objemem větším než 450 litrů a velké obaly musí být označeny na dvou protilehlých stranách.
    3. 5.2.1.5 Dodatečná ustanovení pro věci třídy 1

      Kusy s věcmi třídy 1 musí být kromě toho označeny oficiálním pojmenováním pro přepravu podle oddílu 3.1.2. Značka, která musí být dobře čitelná a nesmazatelná, musí být uvedena v jednom nebo více jazycích, z nichž jeden musí být francouzština, němčina nebo angličtina, pokud jiné dohody uzavřené mezi státy zainteresovanými na přepravě nestanoví jinak.

    1. 5.2.1.6 Dodatečná ustanovení pro věci třídy 2

      Opakovaně plnitelné nádoby musí být opatřeny následujícími zřetelně čitelnými a trvanlivými údaji:

      (a) UN číslo a oficiální pojmenování pro přepravu plynu nebo směsi plynů, jak jsou uvedeny v oddílu 3.1.2.

      U plynů přiřazených pod j.n. položku musí být dodatečně k UN číslu uveden pouze technický název1.

      U směsí plynů není třeba udávat více než dva komponenty, které představují největší nebezpečí;

      (b) u stlačených plynů plněných hmotnostně a u zkapalněných plynů buď nejvyšší dovolená hmotnost plnění a vlastní hmotnost nádoby, včetně výbavy a příslušenství upevněných v době plnění, nebo celková (brutto) hmotnost;

      (c) datum (rok) příští periodické inspekce.

      Tyto údaje mohou být buď vyraženy, nebo uvedeny na trvanlivém štítku nebo bezpečnostní značce upevněných na nádobě nebo uvedeny nalepeným a zřetelně čitelným nápisem, např. vytištěným nebo provedeným jiným rovnocenným způsobem.

    2. POZNÁMKA 1: Viz také 6.2.2.7 ADR.
    3. POZNÁMKA 2: K nádobám pro jedno použití, viz 6.2.2.8 ADR.
    1. 5.2.1.7 Ustanovení o zvláštním značení pro radioaktivní látky
      1. 5.2.1.7.1 Každý kus musí být označen na vnější straně obalu čitelně a trvale identifikací buď odesilatele, nebo příjemce, nebo obou. Každý přepravní obalový soubor musí být na své vnější straně čitelně a trvale označen identifikací buď odesilatele, nebo příjemce nebo obou, pokud značky každého kusu z přepravního obalového souboru nejsou jasně viditelná.
      2. 5.2.1.7.2 Kromě vyjmutých kusů musí být každý kus na vnější straně obalu označen čitelně a trvale UN číslem s předřazenými písmeny „UN“ a oficiálním pojmenováním pro přepravu. Označení vyjmutých kusů musí odpovídat označení vyžadovanému podle 5.1.5.4.1.
      3. 5.2.1.7.3 Každý kus s celkovou (brutto) hmotností větší než 50 kg musí mít na vnější straně obalu čitelně a trvale uvedenu dovolenou celkovou (brutto) hmotnost.
      4. 5.2.1.7.4 Každý kus, který odpovídá

        (a) konstrukci kusu typu IP-1, kusu typu IP-2 nebo kusu typu IP-3, musí být na vnější straně obalu označen čitelně a trvale nápisem “TYP IP-1”, “TYP IP-2” nebo případně ”TYP IP-3“;

        (b) konstrukci kusu typu A, musí být na vnější straně kusu čitelně a trvale označen nápisem “TYP A”;

        (c) konstrukci kusu typu IP-2, kusu typu IP-3 nebo kusu typu A, musí být na vnější straně obalu označen čitelně a trvanlivě rozlišovací značkou používanou na vozidlech v mezinárodním silničním provozu2 země původu konstrukčního vzoru kusu a buď jménem výrobce, nebo jinou identifikací obalu stanovenou příslušným orgánem země původu konstrukčního vzoru kusu.

      1. 5.2.1.7.5 Každý kus, který odpovídá konstrukci schválené podle jednoho nebo více odstavců v 5.1.5.2.1 těchto předpisů, 6.4.22.1 až 6.4.22.4, 6.4.23.4 až 6.4.23.7 a 6.4.24.2 ADR, musí být na vnější straně kusu čitelně a trvale označen následujícími údaji:

        (a) identifikační značkou přidělenou konstrukci příslušným orgánem;

        (b) sériovým číslem jednoznačně identifikujícím každý obal, který odpovídá této konstrukci;

        (c) V případě konstrukce kusu typu B(U), typu B(M) nebo typu C, údajem „TYP B(U)“, „TYP B(M)“ nebo „TYP C“;

      1. 5.2.1.7.6 Každý kus, který odpovídá konstrukci kusu typu B(U), typu B(M) nebo typu C, musí být označen na vnější straně nejzevnější nádoby odolné vůči ohni a vodě vyrytím, vyražením nebo jiným způsobem odolným vůči ohni a vodě trojlístkovým symbolem uvedeným na obrázku níže.

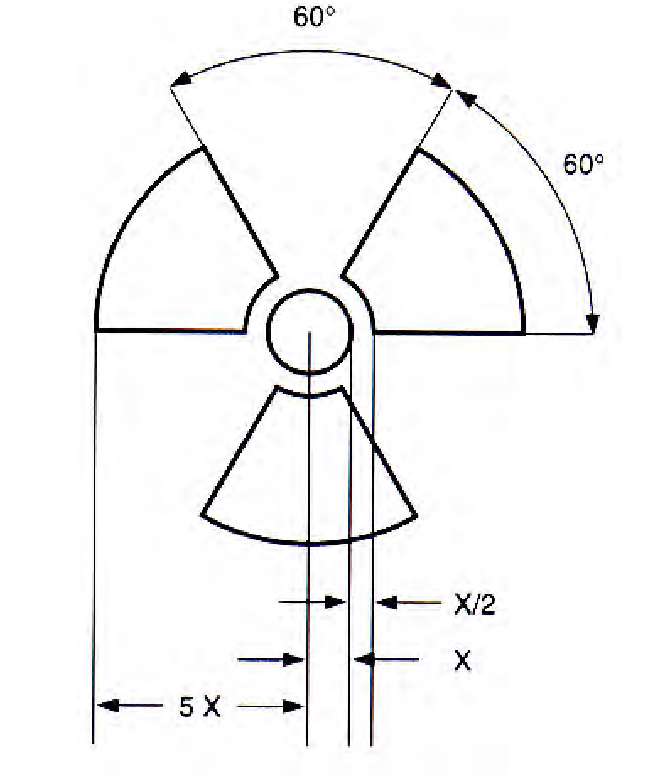

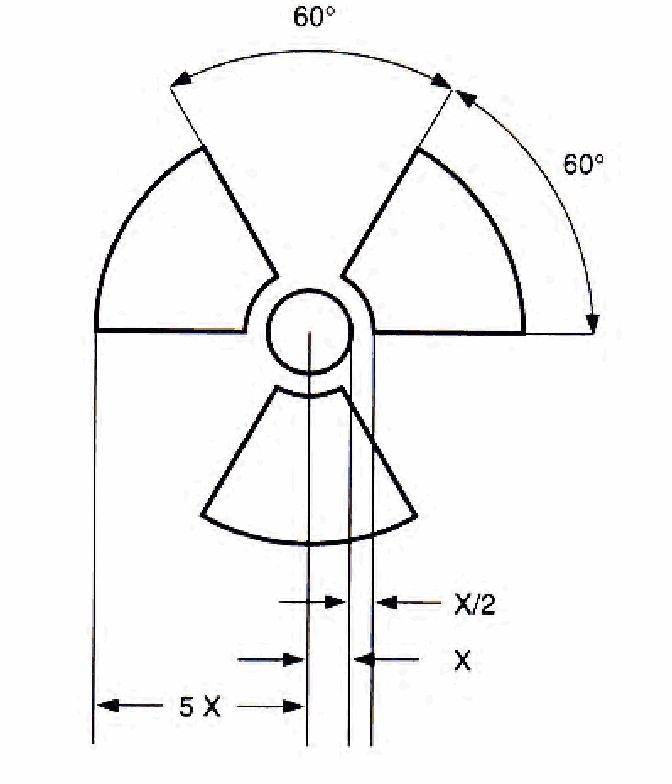

        Základní symbol trojlístku s rozměry vycházejícími ze střední kružnice o poloměru X. Nejmenší dovolený rozměr X musí být 4 mm.

        Obrázek

        Jakákoli značka na kusu vyznačená v souladu s požadavky 5.2.1.7.4 (a) a (b) a 5.2.1.7.5 (c) vztahující se k typu kusu, která nesouvisí s UN číslem a oficiálním pojmenováním pro přepravu přiděleným zásilce, musí být odstraněna nebo zakryta.

      1. 5.2.1.7.7 Jestliže jsou látky LSA-I nebo SCO-I obsaženy v nádobách nebo obalových materiálech a jsou přepravovány za výlučného použití dovoleného podle 4.1.9.2.4 ADR, vnější povrch těchto nádob nebo obalových materiálů smí být opatřen značkou “RADIOAKTIVNÍ LSA-I” nebo “RADIOAKTIVNÍ SCO-I”.
      2. 5.2.1.7.8 Ve všech případech mezinárodní přepravy kusů vyžadující schválení konstrukčního vzoru kusu nebo povolení odeslání příslušným orgánem, pro které se užívají různé typy schválení nebo povolení v různých zemích, jichž se přeprava týká, musí být označení v souladu s osvědčením země původu konstrukčního vzoru kusu.
    1. 5.2.1.8 Ustanovení o zvláštním označení pro látky ohrožující životní prostředí
      1. 5.2.1.8.1 Kusy obsahující látky ohrožující životní prostředí splňující kritéria uvedená v 2.2.9.1.10 musí být trvanlivě označeny značkou pro látky ohrožující životní prostředí vyobrazenou v 5.2.1.8.3, s výjimkou samostatných obalů a skupinových obalů, pokud takové samostatné obaly nebo vnitřní obaly takových skupinových obalů mají:
        1. - množství nejvýše 5 litrů pro kapaliny, nebo
        2. - čistou hmotnost nejvýše 5 kg pro tuhé látky.
      1. 5.2.1.8.2 Značka pro látky ohrožující životní prostředí musí být umístěna v bezprostřední blízkosti značek vyžadovaných podle 5.2.1.1. Požadavky uvedené v 5.2.1.2 a 5.2.1.4 musí být splněny.
      2. 5.2.1.8.3 Značka pro látky ohrožující životní prostředí musí odpovídat obrázku 5.2.1.8.3.

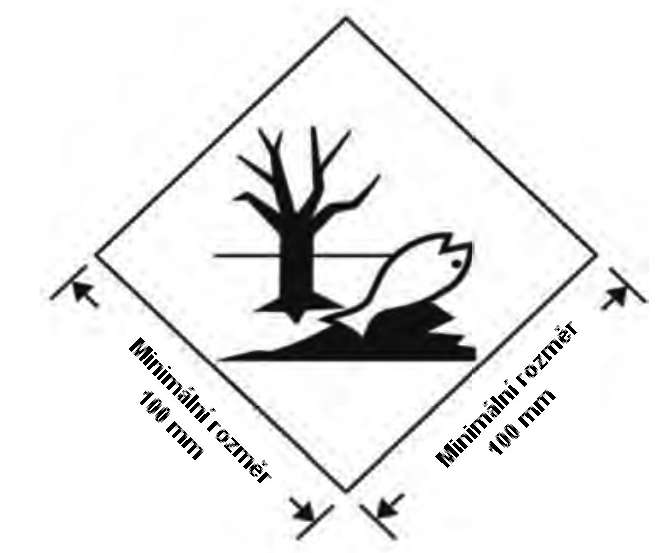

        Obrázek 5.2.1.8.3

        Obrázek

        Značka pro látky ohrožující životní prostředí

        Značka musí mít tvar čtverce postaveného na vrchol pod úhlem 45° (tvar diamantu). Symbol (ryba a strom) musí být černý na bílém nebo vhodném kontrastním podkladu. Minimální rozměry musí být 100 × 100 mm a minimální šířka čáry tvořící diamant musí být 2 mm. Jestliže to vyžaduje velikost kusu, rozměry/tloušťka čáry mohou být zmenšeny, pokud značky zůstanou jasně viditelné. Tam, kde nejsou udány rozměry, musí všechny prvky proporčně odpovídat uvedenému obrázku.

      3. POZNÁMKA: Ustanovení o označování bezpečnostními značkami v 5.2.2 platí dodatečně k jakémukoli požadavku na označení kusů značkou pro látky ohrožující životní prostředí.
    1. 5.2.1.9 Značka pro lithiové baterie

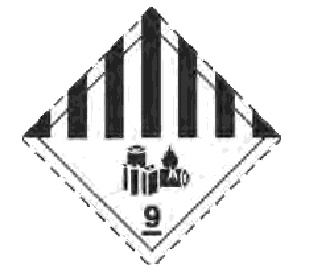

      1. 5.2.1.9.1 Kusy, které obsahují lithiové články nebo baterie připravené v souladu se zvláštním ustanovením 188 kapitoly 3.3, musí být označeny tak, jak je znázorněno na obrázku 5.2.1.9.2.
      2. 5.2.1.9.2 Značení musí zahrnovat UN číslo s předřazenými písmeny „UN“, tj. UN 3090 pro baterie nebo články lithiové kovové nebo UN 3480 pro baterie nebo články lithium-iontové. V případě, že jsou lithiové články nebo baterie obsaženy nebo zabaleny v zařízení, musí být uvedeno UN číslo s předřazenými písmeny UN, tj. UN 3091 nebo 3481, jak je to vhodné. V případě, že kus obsahuje lithiové články nebo baterie různých UN čísel, musí být na jedné nebo více značkách uvedena všechna použitelná UN čísla.

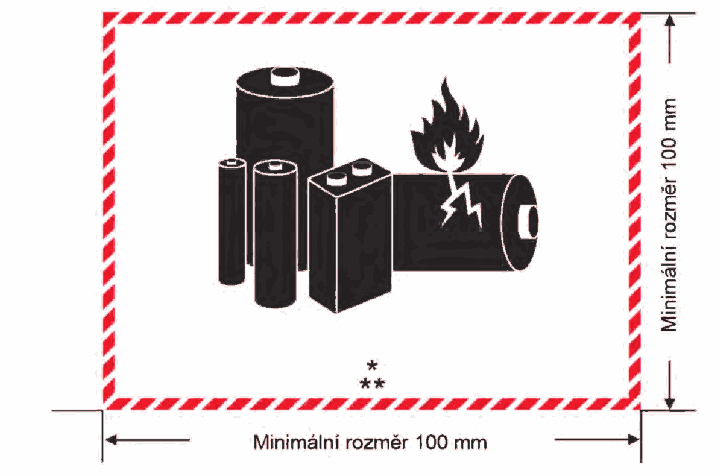

        Obrázek 5.2.1.9.2

        Obrázek

        Značka pro lithiové baterie

      3. * Místo pro UN číslo(a)
      4. ** Místo pro telefonní číslo pro dodatečné informace

        5. Značka musí být ve tvaru obdélníku nebo čtverce se šrafovaným okrajem. Značka musí být minimálně 100 mm široká × 100 mm vysoká a minimální šířka šrafování musí být 5 mm. Symbol (skupina baterií, jedna poškozená se šlehajícím plamenem, nad UN číslem pro lithium-iontové nebo lithium-kovové baterie nebo články) musí být černý na bílém nebo vhodně kontrastním podkladu. Šrafování musí být červené. Vyžaduje-li to velikost kusu, rozměry mohou být zmenšeny na nejméně 100 mm šířky × 70 mm výšky. Tam, kde rozměry nejsou uvedeny, musí všechny prvky proporčně odpovídat uvedenému obrázku.

    1. 5.2.1.10 Orientační šipky
      1. 5.2.1.10.1 S výjimkou ustanovení v 5.2.1.10.2:
        1. – skupinové obaly s vnitřními obaly obsahujícími kapaliny;
        2. – samostatné obaly opatřené odvětrávacími otvory;
        3. – kryogenní nádoby určené k přepravě hluboce zchlazených zkapalněných plynů a
        4. – stroje nebo přístroje obsahující kapalné nebezpečné věci, pokud je nutné zajistit, aby kapalné nebezpečné věci zůstaly v požadované poloze (viz zvláštní ustanovení 301 kapitoly 3.3),

        musí být zřetelně označeny orientačními šipkami, které jsou podobné vyobrazením uvedeným níže nebo které odpovídají specifikacím v normě ISO 780:1997. Orientační šipky musí být umístěny na dvou protilehlých svislých stranách kusu se šipkami směřujícími správně směrem nahoru. Musí být pravoúhlé a velikosti, která je zřetelně viditelná s ohledem na velikost kusu. Vyznačení pravoúhlého orámování kolem šipek je nepovinné.

        NÁPISY A BEZPEČNOSTNÍ ZNAČKY Základní symbol trojlístku s rozměry vycházejícími ze střední kružnice o poloměru X. Nejmenší dovolený rozměr X musí být 4 mm. Obrázek 5.2.1.8.3 Obrázek 5.2.1.9.2 Značka pro lithiové baterie

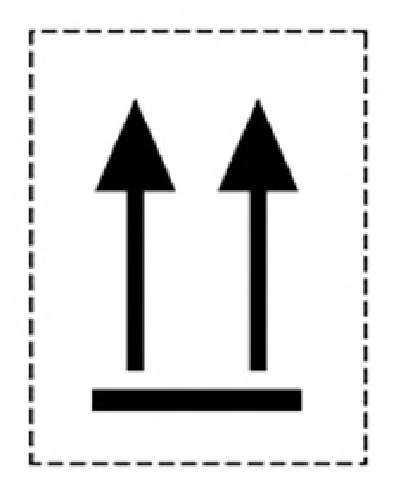

        Obrázek 5.2.1.10.1.1Obrázek 5.2.1.10.1.2
        ObrázekneboObrázek
        Dvě černé nebo červené šipky na bílém nebo vhodném kontrastním podkladu.
        Pravoúhlé orámování není povinné.
        Všechny prvky musí být v proporcích přibližně odpovídajících zobrazeným rozměrům.
      1. 5.2.1.10.2 Orientační šipky se nevyžadují:

        (a) na vnějších obalech obsahujících tlakové nádoby, s výjimkou kryogenních nádob;

        (b) na vnějších obalech obsahujících nebezpečné věci ve vnitřních obalech, z nichž každý obsahuje nejvýše 120 ml, s dostatečným množstvím absorpčního materiálu mezi vnitřními a vnějšími obaly, aby zcela pohltil kapalný obsah;

        (c) na vnějších obalech obsahujících infekční látky třídy 6.2 v primárních nádobách, z nichž každá obsahuje nejvýše 50 ml;

        (d) na kusech typu IP-2, IP-3, Typu A, Typu B(U), Typu B(M) nebo Typu C obsahujících radioaktivní látky třídy 7;

        (e) na vnějších obalech obsahujících předměty, které jsou těsné v každé poloze (např. alkohol nebo rtuť v teploměrech, aerosoly atd.); nebo

        (f) na vnějších obalech obsahujících nebezpečné věci v hermeticky uzavřených vnitřních obalech, z nichž každý obsahuje nejvýše 500 ml.

      1. 5.2.1.10.3 Orientační šipky pro jiné účely, než pro udání správné orientace kusu nesmějí být na kuse označeném podle tohoto pododdílu použity.
  1. 5.2.2 Označování kusů
    1. 5.2.2.1 Ustanovení o označování bezpečnostními značkami
      1. 5.2.2.1.1 Pro každý předmět nebo látku uvedené v tabulce A kapitoly 3.2 musí být pro označení použity bezpečnostní značky uvedené ve sloupci (5), pokud není stanoveno jinak zvláštním ustanovením uvedeným ve sloupci (6).
      2. 5.2.2.1.2 Místo bezpečnostních značek mohou být použity nesmazatelné značky nebezpečí odpovídající přesně předepsaným vzorům bezpečnostních značek.
      3. 5.2.2.1.3 až 5.2.2.1.5 (Vyhrazeno)
      4. 5.2.2.1.6 S výhradou ustanovení uvedených v 5.2.2.2.1.2, musí být každá bezpečnostní značka:

        (a) umístěna na tentýž povrch kusu, pokud to dovolují rozměry kusu; u kusů třídy 1 a 7 musí být v blízkosti oficiálního pojmenování pro přepravu;

        (b) umístěna na kusu tak, aby ji nezakrývala nebo nezastiňovala jiná část nebo příslušenství obalu nebo jiná bezpečnostní značka nebo nápis;

        (c) umístěna přímo jedna vedle druhé, pokud se vyžaduje více než jedna bezpečnostní značka.

        Jestliže je kus nepravidelného tvaru nebo je malých rozměrů, takže bezpečnostní značka nemůže být umístěna uspokojivým způsobem, může být bezpečnostní značka bezpečně připevněna např. provázkem nebo jiným vhodným prostředkem.

      1. 5.2.2.1.7 IBC s vnitřním objemem větším než 450 litrů a velké obaly musí být opatřeny bezpečnostními značkami na dvou protilehlých stranách.
      2. 5.2.2.1.8 (Vyhrazeno)
      3. 5.2.2.1.9 Zvláštní ustanovení pro označování samovolně se rozkládajících látek a organických peroxidů bezpečnostními značkami

        (a) Bezpečnostní značka podle vzoru č. 4.1 také ukazuje, že produkt může být hořlavý, a proto se nevyžaduje žádná bezpečnostní značka podle vzoru č. 3. Kromě toho musí být použita bezpečnostní značka podle vzoru č. 1 pro samovolně se rozkládající látky typu B, ledaže příslušný orgán povolil nepoužití této bezpečnostní značky vzhledem ke zvláštnímu obalu, protože zkušební výsledky prokázaly, že samovolně se rozkládající látka v takovém obalu nevykazuje výbušnou vlastnost.

        (b) Bezpečnostní značka podle vzoru č. 5.2 ukazuje také, že produkt může být hořlavý, a proto se nevyžaduje žádná bezpečnostní značka podle vzoru č. 3. Kromě toho se musí použít následující bezpečnostní značky:

        (i) bezpečnostní značka podle vzoru č. 1 pro organické peroxidy typu B, ledaže příslušný orgán povolil nepoužití této bezpečnostní značky vzhledem ke zvláštnímu obalu, protože zkušební výsledky prokázaly, že organický peroxid v takovém obalu nevykazuje výbušnou vlastnost.

        (ii) bezpečnostní značka podle vzoru č. 8 se vyžaduje, pokud jsou splněna kritéria pro obalovou skupinu I nebo II třídy 8.

        Bezpečnostní značky, které musí být použity pro jmenovitě uvedené samovolně se rozkládající látky a organické peroxidy, jsou uvedeny v seznamu v pododdílu 2.2.41.4, popřípadě 2.2.52.4.

      1. 5.2.2.1.10 Zvláštní ustanovení pro označování kusů obsahujících infekční látky bezpečnostními značkami

        Kromě bezpečnostní značky podle vzoru č. 6.2 musí být kusy obsahující infekční látky označeny jakoukoli jinou požadovanou bezpečnostní značkou podle povahy jejich obsahu.

      1. 5.2.2.1.11 Zvláštní ustanovení pro označování kusů obsahujících radioaktivní látky bezpečnostními značkami
        1. 5.2.2.1.11.1 S výjimkou případů, kdy jdu použity zvětšené bezpečnostní značky podle 5.3.1.1.3, každý kus, přepravní obalový soubor a kontejner obsahující radioaktivní látku, musí být opatřen bezpečnostními značkami odpovídajícími vzorům č. 7A, 7B nebo 7C podle příslušné kategorie. Bezpečnostní značky musí být umístěny vně na dvě protilehlé strany kusu nebo přepravního obalového souboru nebo na všechny čtyři strany kontejneru nebo cisterny. Kromě toho každý kus, přepravní obalový soubor a kontejner obsahující štěpnou látku, jinou než štěpnou látku vyjmutou podle ustanovení v 2.2.7.2.3.5, musí být opatřeny navíc bezpečnostními značkami podle vzoru č. 7E; pokud jsou nutné, musí být tyto bezpečnostní značky umístěny bezprostředně vedle bezpečnostních značek odpovídajících příslušnému vzoru č. 7A, 7B nebo 7C. Bezpečnostní značky nesmějí zakrývat značky uvedené v oddílu 5.2.1. Všechny bezpečnostní značky, které se nevztahují k obsahu, se musí odstranit nebo zakrýt.
        2. 5.2.2.1.11.2 Každá bezpečnostní značka podle příslušného vzoru č. 7A, 7B nebo 7C musí být doplněna následujícími údaji:

          (a) Obsah:

          (i) Kromě látek LSA-I pojmenování radionuklidu(ů) převzatých z tabulky 2.2.7.2.2.1 s použitím symbolů v ní předepsaných. Pro směsi radionuklidů musí být uvedeny nuklidy s nejomezenější hodnotou, pokud to dovoluje místo v řádku. Za pojmenováním radionuklidu(ů) musí být uvedena skupina LSA nebo SCO. Pro tento účel se musí použít označení “LSA-II”, “LSA-III”, “SCO-I” a “SCO-II”.

          (ii) Pro látky LSA-I je nezbytné jen označení “LSA-I”; pojmenování radionuklidu není nutné.

          (b) Aktivita: Maximální aktivita radioaktivního obsahu během přepravy vyjádřená v becquerelech (Bq) s příslušným symbolem SI předpony (viz 1.2.2.1). U štěpných látek může být udána místo aktivity celková hmotnost štěpných nuklidů v gramech (g) nebo jejich násobcích.

          (c) U přepravních obalových souborů a kontejnerů musí být údaje “Obsah” a “Aktivita” požadované v odstavcích (a) a (b) výše uvedeny na bezpečnostní značce, přičemž celkový obsah přepravního obalového souboru nebo kontejneru se sčítá; výjimkou jsou bezpečnostní značky pro přepravní obalové soubory nebo kontejnery obsahující smíšené náklady kusů s různými radionuklidy, jejichž údaje mohou znít “Viz přepravní doklady”.

          (d) Přepravní index (TI): viz 5.1.5.3.1 a 5.1.5.3.2 (kromě kategorie I-BÍLÁ).

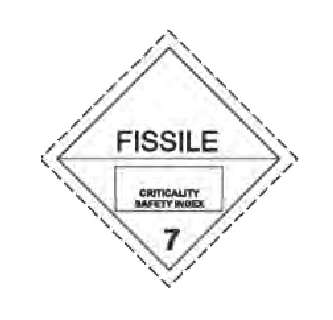

        1. 5.2.2.1.11.3 Každá bezpečnostní značka podle vzoru č. 7E musí být doplněna indexem bezpečné podkritičnosti (CSI), jak je uvedeno v osvědčení o schválení platném v zemích, přes které nebo do kterých je zásilka přepravovaná, a vydaném příslušným orgánem nebo jak je uvedeno v 6.4.11.2 nebo 6.4.11.3 ADR.
        2. 5.2.2.1.11.4 U přepravních obalových souborů a kontejnerů musí být na bezpečnostní značce č. 7E uveden součet indexů bezpečné podkritičnosti všech kusů obsažených uvnitř.
        3. 5.2.2.1.11.5 Ve všech případech mezinárodní přepravy kusů vyžadující schválení konstrukčního vzoru kusu nebo povolení odeslání příslušným orgánem, pro které se užívají různé typy schválení nebo povolení v různých zemích, jichž se přeprava týká, musí být označení bezpečnostními značkami v souladu s osvědčením země původu konstrukčního vzoru kusu.
      1. 5.2.2.1.12 Zvláštní ustanovení pro označování předmětů obsahujících nebezpečné věci přepravované pod UN čísly 3537, 3538, 3539, 3540, 3541, 3542, 3543, 3544, 3545, 3546, 3547 a 3548.
        1. 5.2.2.1.12.1 Kusy obsahující předměty nebo nebalené předměty musí být opatřeny bezpečnostními značkami podle 5.2.2.1, které zahrnují nebezpečí stanovená podle oddílu 2.1.5 s tím rozdílem, že u předmětů, které navíc obsahují lithiové baterie, není vyžadována značka lithiové baterie nebo bezpečnostní značka podle vzoru 9A.
        2. 5.2.2.1.12.2 Je-li vyžadováno, aby předměty obsahující kapalné nebezpečné věci zůstaly v požadované orientaci, musí být na nejméně dvou protilehlých svislých stranách obalu nebo nebaleného předmětu umístěny směrové šipky, které splňují požadavky pododdílu 5.2.1.10.1, pokud je to možné, šipky směřují správně směrem nahoru.
    1. 5.2.2.2 Ustanovení o bezpečnostních značkách
      1. 5.2.2.2.1 Bezpečnostní značky musí splňovat dále uvedená ustanovení a odpovídat barvami, symboly a tvarem vzorům uvedeným v 5.2.2.2.2. Odpovídající vzory vyžadované pro jiné druhy dopravy, s menšími modifikacemi, které neovlivňují zřejmý význam bezpečnostní značky, jsou také dovoleny.
      2. POZNAMKA: V určitých případech jsou bezpečnostní značky v odstavci 5.2.2.2.2 znázorněny s vytečkovaným vnějším orámováním dle odstavce 5.2.2.2.1.1. Toto se nevyžaduje, je-li bezpečnostní značka umístěna na podkladu v kontrastní barvě.

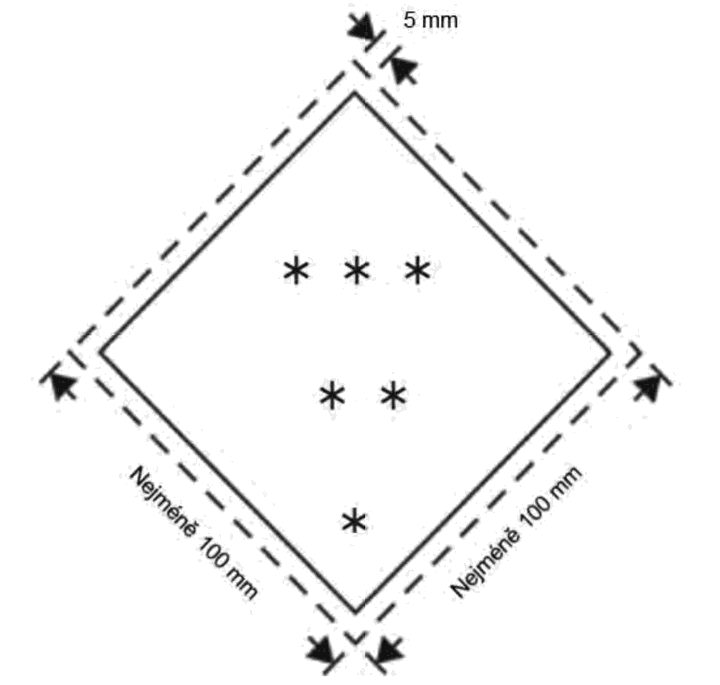

        1. 5.2.2.2.1.1 Bezpečnostní značky musí odpovídat obrázku 5.2.2.2.1.1

          Obrázek 5.2.2.2.1.1

          Obrázek

          Bezpečnostní značka pro třídu/podtřídu

        2. * V dolním rohu musí být uvedeno číslo třídy nebo, pro třídy 4.1, 4.2 a 4.3, číslice „4“ nebo, pro třídy 6.1 a 6.2, číslice „6“.
        3. ** V dolní polovině musí být (pokud je to povinné) nebo smí být (pokud je to nepovinné) uveden dodatečný text/číslo/symbol /písmena.
        4. *** V horní polovině musí být uveden symbol třídy nebo, pro podtřídy 1.4, 1.5 a 1.6, číslo podtřídy a pro vzor č. 7E nápis „FISSILE“.
          1. 5.2.2.2.1.1.1 Bezpečnostní značky musí být umístěny na podkladu v kontrastní barvě, nebo musí být orámovány buď vytečkovanou, nebo plnou čarou.
          2. 5.2.2.2.1.1.2 Bezpečnostní značka musí mít tvar čtverce postaveného na vrchol pod úhlem 45° (tvar diamantu). Minimální rozměry musí být 100 × 100 mm. Uvnitř hrany musí být čára tvořící diamant, která musí být rovnoběžná s vnějším okrajem a přibližně 5 mm od vnější strany této čáry k okraji bezpečnostní značky. V horní polovině bezpečnostní značky musí mít vnitřní čára stejnou barvu jako symbol a v dolní polovině musí mít stejnou barvu jako číslo třídy nebo podtřídy v dolním rohu. Tam, kde nejsou udány rozměry, musí všechny prvky proporčně odpovídat uvedenému obrázku.
          3. 5.2.2.2.1.1.3 Jestliže to vyžaduje velikost kusu, smějí být rozměry bezpečnostní značky proporcionálně zmenšeny, pokud zůstanou symboly a další prvky bezpečnostní značky zřetelně viditelné. Rozměry bezpečnostních značek pro láhve musí být v souladu s pododdílem 5.2.2.2.1.2.
        1. 5.2.2.2.1.2 Plynové láhve pro třídu 2 mohou být vzhledem ke svému tvaru, pozici a fixačním systémům pro přepravu, opatřeny bezpečnostními značkami podobnými těm, které jsou předepsány v tomto oddílu a bezpečnostními značkami pro látky ohrožující životní prostředí, je-li to náležité, ale s rozměry zmenšenými podle normy ISO 7225:2005 “Gas cylinders - Precautionary labels” (Plynové lahve - Výstražné bezpečnostní značky), aby mohly být umístěny na necylindrickou část (hrdla) takových lahví.
        2. POZNÁMKA: Je-li průměr lahve příliš malý, aby bylo označení uvedená možné umístit bezpečnostní značky zmenšené velikosti na necylindrickou horní část lahve, mohou být zmenšené bezpečnostní značky umístěny na válcové části

          3. Bez ohledu na ustanovení v 5.2.2.1.6 se bezpečnostní značky a značka pro látky ohrožující životní prostředí (viz 5.2.1.8.3) mohou překrývat v rozsahu stanoveném normou ISO 7225:2005. Avšak ve všech případech bezpečnostní značka hlavního nebezpečí a číslice uvedené na jakékoli bezpečnostní značce musí zůstat plně viditelné a symboly rozeznatelné.

          Prázdné nevyčištěné tlakové nádoby pro plyny třídy 2 mohou být přepravovány se zastaralými nebo poškozenými bezpečnostními značkami za účelem nového naplnění, popřípadě prohlídky a umístění nové bezpečnostní značky v souladu s platnými předpisy, nebo likvidace tlakové nádoby.

        1. 5.2.2.2.1.3 S výjimkou bezpečnostních značek pro podtřídy 1.4, 1.5 a 1.6 třídy 1 musí horní polovina bezpečnostní značky obsahovat obrazový symbol a dolní polovina musí obsahovat:

          (a) pro třídy 1, 2, 3, 5.1, 5.2, 7, 8 a 9 číslo třídy;

          (b) pro třídy 4.1, 4.2 a 4.3 číslici „4“;

          (c) pro třídy 6.1 a 6.2 číslici „6“.

          Avšak v případě bezpečnostní značky č. 9A, musí horní polovina značky obsahovat pouze sedm svislých pruhů a dolní polovina symbol skupiny baterií a číslo třídy.

          S výjimkou bezpečnostní značky č. 9A, bezpečnostní značky smějí obsahovat text, jako je UN číslo nebo slova popisující nebezpečí (např. „hořlavý“) podle 5.2.2.2.1.5, pokud tento text nezakrývá nebo nesnižuje význam jiných informací, které musí být na bezpečnostní značce.

        1. 5.2.2.2.1.4 Kromě toho musí být na bezpečnostních značkách pro třídu 1, s výjimkou podtříd 1.4, 1.5 a 1.6, uvedeno v jejich dolní polovině, nad číslem třídy, číslo podtřídy a písmeno skupiny snášenlivosti pro látku nebo předmět. Na bezpečnostních značkách pro podtřídy 1.4, 1.5 a 1.6 musí být v jejich horní polovině uvedeno číslo podtřídy a v dolní polovině číslo třídy a písmeno skupiny snášenlivosti.
        2. 5.2.2.2.1.5 Na bezpečnostních značkách, s výjimkou bezpečnostních značek pro třídu 7, musí být uvedení jakéhokoli případného textu (jiného než číslo třídy) v prostoru pod symbolem omezeno na údaje o povaze nebezpečí a o bezpečnostních opatřeních při manipulaci.
        3. 5.2.2.2.1.6 Symboly, text a čísla musí být dobře čitelné a nesmazatelné a na všech bezpečnostních značkách musí být uvedeny v černé barvě, kromě:

          (a) bezpečnostní značky třídy 8, na které jsou eventuální text a číslo třídy uvedeny v barvě bílé;

          (b) bezpečnostních značek s plným zeleným, červeným nebo modrým podkladem, na kterých symboly, text čísla mohou být uvedeny v barvě bílé.

          (c) bezpečnostní značky třídy 5.2, na které smí být symbol v bílé barvě; a

          (d) bezpečnostní značky podle vzoru č. 2.1 umístěné na lahve a malé nádobky obsahující zkapalněné ropné plyny, kde mohou být uvedeny na podkladové barvě nádoby, jestliže je zajištěn jejich dostatečný kontrast.

        1. 5.2.2.2.1.7 Všechny bezpečnostní značky musí být schopné odolat povětrnostním účinkům bez podstatného snížení jejich čitelnosti.
      1. 5.2.2.2.2 Vzory bezpečnostních značek
        NÁPISY A BEZPEČNOSTNÍ ZNAČKY Základní symbol trojlístku s rozměry vycházejícími ze střední kružnice o poloměru X. Nejmenší dovolený rozměr X musí být 4 mm. Obrázek 5.2.1.8.3 Obrázek 5.2.1.9.2 Značka pro lithiové baterie Obrázek 5.2.2.2.1.1
        Bezpečnostní značka Podtřída nebo kategorie Symbol a barva symbolu Podklad Číslice ve spodním rohu (a barva číslice) Vzory bezpečnostních značek Poznámka
        Nebezpečí třídy 1: Výbušné látky a předměty
        1 Podtřídy 1.1, 1.2, 1.3 Vybuchující puma: černá oranžový 1 (černá)Obrázek ** Podtřída - neudává se, je-li výbušnost vedlejším nebezpečím
        * Skupina snášenlivosti -neudává se, je-li výbušnost vedlejším nebezpečím

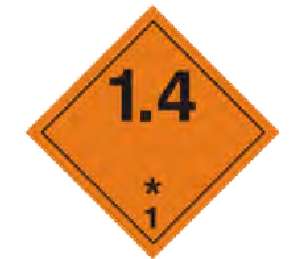

        1.4 Podtřída 1.4 1.4: černá
        Výška číslic musí být přibližně 30 mm a Tloušťka čáry přibližně 5 mm (u bezpečnostní značky o rozměrech 100 mm × 100 mm)        		 oranžový 1 (černá)Obrázek * Skupina snášenlivosti

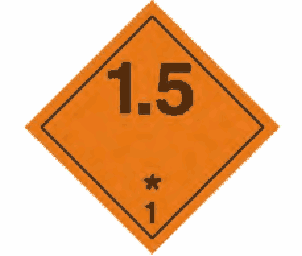

        1.5 Podtřída 1.5 1.5: černá
        Výška číslic musí být přibližně 30 mm a Tloušťka čáry přibližně 5 mm (u bezpečnostní značky o rozměrech 100 mm × 100 mm)        		 oranžový 1 (černá)Obrázek * Skupina snášenlivosti
        1.6 Podtřída 1.6 1.6: černá
        Výška číslic musí být přibližně 30 mm a Tloušťka čáry přibližně 5 mm (u bezpečnostní značky o rozměrech 100 mm × 100 mm)        		 oranžový 1 (černá)Obrázek * Skupina snášenlivosti
        NÁPISY A BEZPEČNOSTNÍ ZNAČKY Základní symbol trojlístku s rozměry vycházejícími ze střední kružnice o poloměru X. Nejmenší dovolený rozměr X musí být 4 mm. Obrázek 5.2.1.8.3 Obrázek 5.2.1.9.2 Značka pro lithiové baterie Obrázek 5.2.2.2.1.1
        Bezpečnostní značka Podtřída nebo kategorie Symbol a barva symbolu Podklad Číslice ve spodním rohu
        (a barva číslice)        		 Vzory
        bezpečnostních
        značek        		 Poznámka
        Nebezpečí třídy 2: Plyny
        2.1 Hořlavé plyny Plamen: černý nebo bílý (s výjimkou případů uvedených v 5.2.2.2.1.6 (d)) Červený 2
        (černá nebo bílá) (s výjimkou případů uvedených v 5.2.2.2.1.6 (d))        		ObrázekObrázek-
        2.2 Nehořlavé, netoxické plyny Plynová láhev: černá nebo bílá Zelený 2
        (černá nebo bílá)        		ObrázekObrázek-
        2.3 Toxické plyny Lebka na zkřížených kostech: černá Bílý 2
        (černá)        		Obrázek-
        Nebezpečí třídy 3: Hořlavé kapaliny
        3-Plamen: černý nebo bílýČervený3
        (černá nebo bílá)        		ObrázekObrázek-
        NÁPISY A BEZPEČNOSTNÍ ZNAČKY Základní symbol trojlístku s rozměry vycházejícími ze střední kružnice o poloměru X. Nejmenší dovolený rozměr X musí být 4 mm. Obrázek 5.2.1.8.3 Obrázek 5.2.1.9.2 Značka pro lithiové baterie Obrázek 5.2.2.2.1.1
        Bezpečnostní
        značka        		 Podtřída nebo
        kategorie        		 Symbol a barva
        symbolu        		 Podklad Číslice ve
        spodním rohu
        (a barva číslice)        		 Vzory bezpečnostních značek Poznámka
        Nebezpečí třídy 4.1: Hořlavé tuhé látky, samovolně se rozkládající látky, polymerizující látky a znecitlivěné tuhé výbušné látky
        4.1- Plamen: černý Bílý se sedmi svislými červenými pruhy 4
        (černá)        		Obrázek-
        Nebezpečí třídy 4.2: Samozápalné látky
        4.2- Plamen: černý Horní polovina bílá, dolní polovina červená 4
        (černá)        		Obrázek-
        Nebezpečí třídy 4.3: Látky, které ve styku s vodou vyvíjejí hořlavé plyny
        4.3- Plamen: černý nebo bílý Modrý 4
        (černá nebo bílá)        		ObrázekObrázek-
        Nebezpečí třídy 5.1: Látky podporující hoření
        5.1-Plamen nad kruhem: černáŽlutý5.1
        (černá)        		Obrázek-
        NÁPISY A BEZPEČNOSTNÍ ZNAČKY Základní symbol trojlístku s rozměry vycházejícími ze střední kružnice o poloměru X. Nejmenší dovolený rozměr X musí být 4 mm. Obrázek 5.2.1.8.3 Obrázek 5.2.1.9.2 Značka pro lithiové baterie Obrázek 5.2.2.2.1.1
        Bezpečnostní značka Podtřída nebo kategorie Symbol a barva symbolu Podklad Číslice ve spodním rohu (a barva číslice) Vzory bezpečnostních značek Poznámka
        Nebezpečí třídy 5.2: Organické peroxidy
        5.2- Plamen: černý nebo bílý Horní polovina červená, dolní polovina žlutá 5.2
        (černá)        		ObrázekObrázek-
        Nebezpečí třídy 6.1: Toxické látky
        6.1- Lebka na zkřížených kostech: černá Bílý 6
        (černá)        		Obrázek-
        Nebezpečí třídy 6.2: Infekční látky
        6.2 Kruh, který je překryt třemi srpky měsíce: černý Bílý 6
        (černá)        		Obrázek V dolní polovině bezpečnostní značky mohou být uvedeny nápisy:
        "INFEKČNÍ LÁTKA" a "Při poškození nebo úniku uvědomte neprodleně veřejné zdravotnické orgány": černě
        Nebezpečí třídy 7: Radioaktivní látky
        7A Kategorie I -BÍLÁ Symbol záření (trojlístek): černý Bílý 7
        (černá)        		Obrázek Text (předepsaný), černý v dolní polovině bezpečnostní značky:
        “RADIOACTIVE”
        “CONTENTS ...”
        “ACTIVITY ...”
        Za výrazem "RADIOACTIVE" následuje svislý červený pruh
        NÁPISY A BEZPEČNOSTNÍ ZNAČKY Základní symbol trojlístku s rozměry vycházejícími ze střední kružnice o poloměru X. Nejmenší dovolený rozměr X musí být 4 mm. Obrázek 5.2.1.8.3 Obrázek 5.2.1.9.2 Značka pro lithiové baterie Obrázek 5.2.2.2.1.1
        Bezpečnostní značka Podtřída nebo kategorie Symbol a barva symbolu Podklad Číslice ve spodním rohu (a barva číslice) Vzory bezpečnostních značek Poznámka
        7B Kategorie II - ŽLUTÁ Symbol záření (trojlístek): černý Horní polovina žlutá s bílým okrajem, dolní polovina bílá 7
        (černá)        		Obrázek Text (předepsaný), černý v dolní polovině bezpečnostní značky:
        “RADIOACTIVE”
        “CONTENTS ...”
        “ACTIVITY ...”
        V černě orámovaném poli:
        “TRANSPORT INDEX”;
        Za výrazem "RADIOACTIVE" následují dva svislé červené pruhy
        7C Kategorie III - ŽLUTÁ Symbol záření (trojlístek): černý Horní polovina žlutá s bílým okrajem, dolní polovina bílá 7
        (černá)        		Obrázek Text (předepsaný), černý v dolní polovině bezpečnostní značky:
        “RADIOACTIVE”
        “CONTENTS ...”
        “ACTIVITY ...”
        V černě orámovaném poli:
        “TRANSPORT INDEX”;
        Za výrazem "RADIOACTIVE" následují tři svislé červené pruhy
        7E Štěpné látky- Bílý 7
        (černá)        		Obrázek Text (předepsaný), černý v dolní polovině bezpečnostní značky:
        “FISSILE”
        V černě orámovaném poli v dolní polovině bezpečnostní značky:
        “CRITICALITY SAFETY INDEX”
        NÁPISY A BEZPEČNOSTNÍ ZNAČKY Základní symbol trojlístku s rozměry vycházejícími ze střední kružnice o poloměru X. Nejmenší dovolený rozměr X musí být 4 mm. Obrázek 5.2.1.8.3 Obrázek 5.2.1.9.2 Značka pro lithiové baterie Obrázek 5.2.2.2.1.1
        Bezpečnostní značka Podtřída nebo kategorie Symbol a barva symbolu Podklad Číslice ve spodním rohu (a barva číslice) Vzory bezpečnostních značek Poznámka
        Nebezpečí třídy 8: Žíravé látky
        8- Kapky padající z jedné zkumavky na kov a z druhé zkumavky na ruku: černá Horní polovina bílá, dolní polovina černá s bílým okrajem 8
        (bílá)        		Obrázek-
        Nebezpečí třídy 9: Jiné nebezpečné látky a předměty
        9- Sedm svislých černých pruhů v horní polovině: černá Bílý 9 podtržená
        (černá)        		Obrázek-
        9A-Sedm svislých černých pruhů v horní polovině,
        skupina baterií, jedna poškozená se šlehajícím plamenem v dolní polovině: černá        		Bílý9 podtržená
        (černá)        		Obrázek-
