(1) (2) (3a) (3b) (4) (5) (6) (7) (8) (9) (10) (11) (12) (13) (14) (15) (16) (17) (18) (19) (20)
3.1.2 2.2 2.2 2.1.1.3 5.2.2 / 3.2.3.1 1.2.1 / 7.2.2.0.1 3.2.3.1 / 1.2.1 3.2.3.1 /1.2.1 3.2.3.1 / 1.2.1 3.2.3.1 / 1.2.1 7.2.4.21 3.2.3.1 3.2.3.1 / 1.2.1 3.2.3.1 / 1.2.1 1.2.1 1.2.1 / 3.2.3.3 1.2.1 / 3.2.3.3 8.1.5 7.2.5 3.2.3.1
UN číslo Pojmenování a popis Třída Klasifikační kód Obalová skupina Nebezpečí Typ tankového plavidla Konstrukce nákladního tanku Typ nákladního tanku Vybavení nákladního tanku Otevírací tlak přetlakového ventilu/vysokorychlostního ventilu v kPa Maximální přípustný stupeň plnění v % Relativní hustota při 20 °C Druh zařízení pro odběr vzorků Povolený prostor s čerpadly pod palubou Teplotní třída Skupina výbušnosti Ochrana proti explozi Zvláštní vybavení Počet kuželů/světel Dodatečné požadavky, poznámky
3295 UHLOVODÍKY, KAPALNÉ, J.N. S VÍCE NEŽ 10% BENZENU, 60 °C < POČÁTEČNÍ BOD VARU ≤ 85 °C 3 F1 III 3+CMR+(N1, N2, N3) C 2 2 3 50 95 2 ano T43) II B4) ano PP, EP, EX, TOX, A 0 23; 38
3295 UHLOVODÍKY, KAPALNÉ, J.N. S VÍCE NEŽ 10% BENZENU, 60 °C < POČÁTEČNÍ BOD VARU ≤ 85 °C 3 F1 III 3+CMR+(N1, N2, N3) C 2 2 3 50 95 2 ano T43) II B4)
(II B3)		 ano PP, EP, EX, TOX, A 0 23; 38; 44
3295 UHLOVODÍKY, KAPALNÉ, J.N. S VÍCE NEŽ 10% BENZENU, 85 °C < POČÁTEČNÍ BOD VARU ≤ 115 °C 3 F1 II 3+CMR+(N1, N2, N3) C 2 2 50 95 2 ano T43) II B4) ano PP, EP, EX, TOX, A 1
3295 UHLOVODÍKY, KAPALNÉ, J.N. S VÍCE NEŽ 10% BENZENU, 85 °C < POČÁTEČNÍ BOD VARU ≤ 115 °C 3 F1 II 3+CMR+(N1, N2, N3)C 2 2 50 95 2 ano T43) II B4)
(II B3)		 ano PP, EP, EX, TOX, A 1 44
3295 UHLOVODÍKY, KAPALNÉ, J.N. S VÍCE NEŽ 10% BENZENU, 85 °C < POČÁTEČNÍ BOD VARU ≤ 115 °C 3 F1 III 3+CMR+(N1, N2, N3) C 2 2 50 95 2 ano T43) II B4) ano PP, EP, EX, TOX, A 0
3295 UHLOVODÍKY, KAPALNÉ, J.N. S VÍCE NEŽ 10% BENZENU, 85 °C < POČÁTEČNÍ BOD VARU ≤ 115 °C 3 F1 III 3+CMR+(N1, N2, N3) C 2 2 50 95 2 ano T43) II B4) (II B3) ano PP, EP, EX, TOX, A 0 44
(1) (2) (3a) (3b) (4) (5) (6) (7) (8) (9) (10) (11) (12) (13) (14) (15) (16) (17) (18) (19) (20)
3.1.2 2.2 2.2 2.1.1.3 5.2.2 / 3.2.3.1 1.2.1 / 7.2.2.0.1 3.2.3.1 / 1.2.1 3.2.3.1 /1.2.1 3.2.3.1 / 1.2.1 3.2.3.1 / 1.2.1 7.2.4.21 3.2.3.1 3.2.3.1 / 1.2.1 3.2.3.1 / 1.2.1 1.2.1 1.2.1 / 3.2.3.3 1.2.1 / 3.2.3.3 8.1.5 7.2.5 3.2.3.1
UN číslo Pojmenování a popis Třída Klasifikační kód Obalová skupina Nebezpečí Typ tankového plavidla Konstrukce nákladního tanku Typ nákladního tanku Vybavení nákladního tanku Otevírací tlak přetlakového ventilu/vysokorychlostního ventilu v kPa Maximální přípustný stupeň plnění v % Relativní hustota při 20 °C Druh zařízení pro odběr vzorků Povolený prostor s čerpadly pod palubou Teplotní třída Skupina výbušnosti Ochrana proti explozi Zvláštní vybavení Počet kuželů/světel Dodatečné požadavky, poznámky
3295 UHLOVODÍKY, KAPALNÉ, J.N. S VÍCE NEŽ 10% BENZENU, POČÁTEČNÍ BOD VARU > 115°C 3 F1 II 3+CMR+(N1, N2, N3) C 2 2 35 95 2 ano T43) II B4) ano PP, EP, EX, TOX, A 1
3295 UHLOVODÍKY, KAPALNÉ, J.N. S VÍCE NEŽ 10% BENZENU, POČÁTEČNÍ BOD VARU > 115°C 3 F1 II 3+CMR+(N1, N2, N3) C 2 2 35 95 2 ano T43) II B4)
(II B3)		 ano PP, EP, EX, TOX, A 1 44
3295 UHLOVODÍKY, KAPALNÉ, J.N. S VÍCE NEŽ 10% BENZENU, POČÁTEČNÍ BOD VARU > 115 °C 3 F1 III 3+CMR+(N1, N2, N3) C 2 2 35 95 2 ano T43) II B4) ano PP, EP, EX, TOX, A 0
3295 UHLOVODÍKY, KAPALNÉ, J.N. S VÍCE NEŽ 10% BENZENU, POČÁTEČNÍ BOD VARU > 115°C 3 F1 III 3+CMR+(N1, N2, N3) C 2 2 35 95 2 ano T43) II B4)
(II B3)		 ano PP, EP, EX, TOX, A 0 44
3295 UHLOVODÍKY, KAPALNÉ, J.N. OBSAHUJÍCÍ ISOPREN A PENTADIEN, STABILIZOVANÉ 3 F1 I 3+nest.+N2+ CMR C 2 2 3 50 95 0,678 1 ano T43) II B4) ano PP, EP, EX, TOX, A 1 3
3295 UHLOVODÍKY, KAPALNÉ, J.N. OBSAHUJÍCÍ ISOPREN A PENTADIEN, STABILIZOVANÉ 3 F1 I 3+nest.+N2+ CMR C 2 2 3 50 95 0,678 1 ano T43) II B4)
(II B3)		 ano PP, EX, A 1 3; 44
3295 UHLOVODÍKY, KAPALNÉ, J.N. (1-OKTEN) 3 F1 II 3+N2+F N 2 3 10 97 0,71 3 ano T3 II B4) ano PP, EX, A 1 14
(1) (2) (3a) (3b) (4) (5) (6) (7) (8) (9) (10) (11) (12) (13) (14) (15) (16) (17) (18) (19) (20)
3.1.2 2.2 2.2 2.1.1.3 5.2.2 / 3.2.3.1 1.2.1 / 7.2.2.0.1 3.2.3.1 / 1.2.1 3.2.3.1 /1.2.1 3.2.3.1 / 1.2.1 3.2.3.1 / 1.2.1 7.2.4.21 3.2.3.1 3.2.3.1 / 1.2.1 3.2.3.1 / 1.2.1 1.2.1 1.2.1 / 3.2.3.3 1.2.1 / 3.2.3.3 8.1.5 7.2.5 3.2.3.1
UN číslo Pojmenování a popis Třída Klasifikační kód Obalová skupina Nebezpečí Typ tankového plavidla Konstrukce nákladního tanku Typ nákladního tanku Vybavení nákladního tanku Otevírací tlak přetlakového ventilu/vysokorychlostního ventilu v kPa Maximální přípustný stupeň plnění v % Relativní hustota při 20 °C Druh zařízení pro odběr vzorků Povolený prostor s čerpadly pod palubou Teplotní třída Skupina výbušnosti Ochrana proti explozi Zvláštní vybavení Počet kuželů/světel Dodatečné požadavky, poznámky
3295 UHLOVODÍKY, KAPALNÉ, J.N. (POLYCYKLICKÉ AROMATICKÉ UHLOVODÍKY, SMĚS) 3 F1 III 3+CMR+F N 2 3 3 10 97 1,08 3 ano T112) II A ano PP, EP, EX, TOX, A 0 14
3412 KYSELINA MRAVENČÍ s více než 10 %, ale nejvíce 85 % hm. kyseliny 8 C3 II 8+N3 N 2 3 10 97 1.22 3 ano T112) II A ano PP, EP, EX, A 0 6: +12°C; 17; 34
3412 KYSELINA MRAVENČÍ s více než 5 %, ale nejvíce 10 % hm. kyseliny 8 C3 III 8 N 2 3 10 97 1.22 3 ano T112) II A ano PP, EP, EX, A 0 6: +12°C; 17; 34
3426 AKRYLAMID, ROZTOK 6.1 T1 III 6.1 C 2 2 30 95 1.03 2 ne ne PP, EP, TOX, A 0 3; 5; 16
3429 CHLORTOLUIDINY, KAPALNÉ 6.1 T1 III 6.1+S C 2 2 25 95 1.15 2 ne T112) II A7) ano PP, EP, EX, TOX, A 0 6: +6°C; 17;
3446 NITROTOLUENY, TUHÉ (p-NITROTOLUEN, ROZAVENÝ) 6.1 T2 II 6.1+N2+S C 2 2 2 25 95 1.16 2 ne T212) II B
(II B314))		 ano PP, EP, EX, TOX, A 2 7; 17
3446 NITROTOLUENY, TUHÉ (p-NITROTOLUEN, ROZAVENÝ) 6.1 T2 II 6.1+N2+S C 2 1 4 25 95 1.16 2 ne ne PP, EP, TOX, A 2 7; 17; 20: +88 °C; 26
3451 TOLUIDINY, TUHÉ (p-TOLUIDIN, ROZTAVENÝ) 6.1 T2 II 6.1+N1 C 2 2 2 25 95 1.05 2 ne T112) II A8) ano PP, EP, EX, TOX, A 2 7; 17
3451 TOLUIDINY, TUHÉ (p-TOLUIDIN, ROZTAVENÝ) 6.1 T2 II 6.1+N1 C 2 2 4 25 95 1.05 2 ne ne PP, EP, TOX, A 2 7; 17; 20: +60 °C
(1) (2) (3a) (3b) (4) (5) (6) (7) (8) (9) (10) (11) (12) (13) (14) (15) (16) (17) (18) (19) (20)
3.1.2 2.2 2.2 2.1.1.3 5.2.2 / 3.2.3.1 1.2.1 / 7.2.2.0.1 3.2.3.1 / 1.2.1 3.2.3.1 /1.2.1 3.2.3.1 / 1.2.1 3.2.3.1 / 1.2.1 7.2.4.21 3.2.3.1 3.2.3.1 / 1.2.1 3.2.3.1 / 1.2.1 1.2.1 1.2.1 / 3.2.3.3 1.2.1 / 3.2.3.3 8.1.5 7.2.5 3.2.3.1
UN číslo Pojmenování a popis Třída Klasifikační kód Obalová skupina Nebezpečí Typ tankového plavidla Konstrukce nákladního tanku Typ nákladního tanku Vybavení nákladního tanku Otevírací tlak přetlakového ventilu/vysokorychlostního ventilu v kPa Maximální přípustný stupeň plnění v % Relativní hustota při 20 °C Druh zařízení pro odběr vzorků Povolený prostor s čerpadly pod palubou Teplotní třída Skupina výbušnosti Ochrana proti explozi Zvláštní vybavení Počet kuželů/světel Dodatečné požadavky, poznámky
3455 KRESOLY, TUHÉ, ROZTAVENÉ 6.1 TC2 II 6.1+8+N3 C 2 2 2 25 95 1,03-1,05 2 ne T112) II A8) ano PP, EP, EX, TOX, A 2 7; 17
3455 KRESOLY, TUHÉ, ROZTAVENÉ 6.1 TC2 II 6.1+8+N3 C 2 2 4 25 95 1,03-1,05 2 ne ne PP, EP, TOX, A 2 7; 17; 20: +66 °C
3463 KYSELINA PROPIONOVA s více než 90 % hm. kyseliny 8 CF1 II 8+3+N3 N 3 3 97 0.99 3 ano T112) II A7) ano PP, EP, EX, A 1 34
3475 SMĚS ETHANOLU A BENZINU nebo SMĚS ETHANOLU A PALIVA PRO ZÁŽEHOVÉ MOTORY, s více než 10%, ale nejvíce 90 % ethanolu 3 F1 II 3+N2+CMR+ F N 2 3 3 10 97 0.69-0.78 10) 3 ano T3 II A ano PP, EP, EX, TOX, A 1
3475 SMĚS ETHANOLU A BENZINU nebo SMĚS ETHANOLU A PALIVA PRO ZÁŽEHOVÉ MOTORY, s více než 90 % ethanolu 3 F1 II 3+N2+CMR+ F N 2 3 3 10 97 0.78-0.79 10) 3 ano T212) II B
(II B1)		 ano PP, EP, EX, TOX, A 1
3494 ROPA SUROVÁ, KYSELÁ, HOŘLAVÁ, TOXICKÁ 3 FT1 I 3+6.1 +(N1, N2, N3, CMR, F) C * * * * 95 1 ne T43) II B4) ano PP, EP, EX, TOX, A 2 14 *viz. 3.2.3.3
3494 ROPA SUROVÁ, KYSELÁ, HOŘLAVÁ, TOXICKÁ 3 FT1 I 3+6.1 +(N1, N2, N3, CMR, F) C * * * * 95 1 ne T43) II B4)
(II B3)		 ano PP, EP, EX, TOX, A 2 14; 44 *viz 3.2.3.3
(1) (2) (3a) (3b) (4) (5) (6) (7) (8) (9) (10) (11) (12) (13) (14) (15) (16) (17) (18) (19) (20)
3.1.2 2.2 2.2 2.1.1.3 5.2.2 / 3.2.3.1 1.2.1 / 7.2.2.0.1 3.2.3.1 / 1.2.1 3.2.3.1 /1.2.1 3.2.3.1 / 1.2.1 3.2.3.1 / 1.2.1 7.2.4.21 3.2.3.1 3.2.3.1 / 1.2.1 3.2.3.1 / 1.2.1 1.2.1 1.2.1 / 3.2.3.3 1.2.1 / 3.2.3.3 8.1.5 7.2.5 3.2.3.1
UN číslo Pojmenování a popis Třída Klasifikační kód Obalová skupina Nebezpečí Typ tankového plavidla Konstrukce nákladního tanku Typ nákladního tanku Vybavení nákladního tanku Otevírací tlak přetlakového ventilu/vysokorychlostního ventilu v kPa Maximální přípustný stupeň plnění v % Relativní hustota při 20 °C Druh zařízení pro odběr vzorků Povolený prostor s čerpadly pod palubou Teplotní třída Skupina výbušnosti Ochrana proti explozi Zvláštní vybavení Počet kuželů/světel Dodatečné požadavky, poznámky
3494 ROPA SUROVÁ, KYSELÁ, HOŘLAVÁ, TOXICKÁ 3 FT1 II 3+6.1+(N1, N2, N3, CMR, F) C * * * * 95 2 ne T43) II B4) ano PP, EP, EX, TOX, A 2 14 *viz. 3.2.3.3
3494 ROPA SUROVÁ, KYSELÁ, HOŘLAVÁ, TOXICKÁ 3 FT1 II 3+6.1+(N1, N2, N3, CMR, F) C * * * * 95 2 Ne T43) II B4) (II B3) ano PP, EP, EX, TOX, A 2 14; 44 *viz 3.2.3.3
3494 ROPA SUROVÁ, KYSELÁ, HOŘLAVÁ, TOXICKÁ 3 FT1 III 3+6.1 +(N1, N2, N3, CMR, F) C * * * * 95 2 ne T43) II B4) ano PP, EP, EX, TOX, A 0 14 *viz. 3.2.3.3
3494 ROPA SUROVÁ, KYSELÁ, HOŘLAVÁ, TOXICKÁ 3 FT1 III 3+6.1 +(N1, N2, N3, CMR, F) C * * * * 95 2 Ne T43) II B4) (II B3) ano PP, EP, EX, TOX, A 0 14; 44 *viz 3.2.3.3
9000 AMMONIAK (ČPAVEK), HLUBOCE ZCHLAZENÝ 2 3TC 2.1+2.3+8+N 1 G 1 1 1; 3 95 1 ne T112) II A ano PP, EP, EX, TOX, A 2 1; 2; 31
9000 AMMONIAK (ČPAVEK), BEZVODÝ, HLUBOCE ZCHLAZENÝ 2 3TC 2.1+2.3+8+N 1 G 2 4 1; 3 95 1 ne T112) II A ano PP, EP, EX, TOX, A 2 1; 2; 31
9001 LÁTKY S BODEM VZPLANUTI NAD 60 °C, ZAHŘÁTÉ v rozmezí 15 K pod bodem vzplanutí 3 F 4 3+(N1, N2,N3, CMR, F nebo S) * * * * * * * ano T43) II B4) ano * 0 27 *viz. 3.2.3.3
(1) (2) (3a) (3b) (4) (5) (6) (7) (8) (9) (10) (11) (12) (13) (14) (15) (16) (17) (18) (19) (20)
3.1.2 2.2 2.2 2.1.1.3 5.2.2 / 3.2.3.1 1.2.1 / 7.2.2.0.1 3.2.3.1 / 1.2.1 3.2.3.1 /1.2.1 3.2.3.1 / 1.2.1 3.2.3.1 / 1.2.1 7.2.4.21 3.2.3.1 3.2.3.1 / 1.2.1 3.2.3.1 / 1.2.1 1.2.1 1.2.1 / 3.2.3.3 1.2.1 / 3.2.3.3 8.1.5 7.2.5 3.2.3.1
UN číslo Pojmenování a popis Třída Klasifikační kód Obalová skupina Nebezpečí Typ tankového plavidla Konstrukce nákladního tanku Typ nákladního tanku Vybavení nákladního tanku Otevírací tlak přetlakového ventilu/vysokorychlostního ventilu v kPa Maximální přípustný stupeň plnění v % Relativní hustota při 20 °C Druh zařízení pro odběr vzorků Povolený prostor s čerpadly pod palubou Teplotní třída Skupina výbušnosti Ochrana proti explozi Zvláštní vybavení Počet kuželů/světel Dodatečné požadavky, poznámky
9001 LÁTKY S BODEM VZPLANUTÍ NAD 60 °C, ZAHŘÁTÉ v rozmezí 15 K pod bodem vzplanutí 3 F4 3+(N1, N2, N3, CMR, F nebo S) * * * * * * * ano T43) II B4) (II B3) ano * 0 27; 44 *viz 3.2.3.3
9002 LÁTKY S TEPLOTOU SAMOVZNÍCENÍ 200 °C A NÍŽE, J.N. 3 F5 3+(N1, N2,N3, CMR, F nebo S) C 1 1 * * 95 1 ano T4 II B4) ano * 0 27 *viz. 3.2.3.3
9002 LÁTKY S TEPLOTOU SAMOVZNÍCENÍ 200 °C A NÍŽE, J.N. 3 F5 3+(N1, N2, N3, CMR, F nebo S) C 1 1 * * 95 1 ano T4 II B4)
(II B3)		 ano * 0 27; 44 *viz 3.2.3.3
9003 LÁTKY S BODEM VZPLANUTÍ VYŠŠÍM NEŽ 60 °C A NEJVÝŠE 100 °C, které nejsou zařazeny jiné třídy 9 M12 9+(N1, N2,N3, CMR, F nebo S) * * * * * * * ano ne * 0 27 *viz. 3.2.3.3
9003 LÁTKY S BODEM VZPLANUTÍ VYŠŠÍM NEŽ 60 °C A NEJVÝŠE 100 °C, které nejsou zařazeny jiné třídy (ethylenglykolmonobutylether) 9 M12 9+N3+F N 4 3 97 0.9 3 ano ne PP 0
9003 LÁTKY S BODEM VZPLANUTÍ VYŠŠÍM NEŽ 60 °C A NEJVÝŠE 100 °C, které nejsou zařazeny jiné třídy (2-ethylhexylakrylát) 9 M12 9+N3+F N 4 3 97 0.89 3 ano ne PP 0 3; 5; 16;
(1) (2) (3a) (3b) (4) (5) (6) (7) (8) (9) (10) (11) (12) (13) (14) (15) (16) (17) (18) (19) (20)
3.1.2 2.2 2.2 2.1.1.3 5.2.2 / 3.2.3.1 1.2.1 / 7.2.2.0.1 3.2.3.1 / 1.2.1 3.2.3.1 /1.2.1 3.2.3.1 / 1.2.1 3.2.3.1 / 1.2.1 7.2.4.21 3.2.3.1 3.2.3.1 / 1.2.1 3.2.3.1 / 1.2.1 1.2.1 1.2.1 / 3.2.3.3 1.2.1 / 3.2.3.3 8.1.5 7.2.5 3.2.3.1
UN číslo Pojmenování a popis Třída Klasifikační kód Obalová skupina Nebezpečí Typ tankového plavidla Konstrukce nákladního tanku Typ nákladního tanku Vybavení nákladního tanku Otevírací tlak přetlakového ventilu/vysokorychlostního ventilu v kPa Maximální přípustný stupeň plnění v % Relativní hustota při 20 °C Druh zařízení pro odběr vzorků Povolený prostor s čerpadly pod palubou Teplotní třída Skupina výbušnosti Ochrana proti explozi Zvláštní vybavení Počet kuželů/světel Dodatečné požadavky, poznámky
9004 4,4'- DIISOKYANÁTDIFENYLMETHAN 9 M12 S N 2 3 4 10 95 1,2111) 3 ano ne PP 0 7; 8; 17; 19
9005 LÁTKA OHROŽUJÍCÍ ŽIVOTNÍ PROSTŘEDÍ, TUHÁ, J.N., ROZTAVENÁ 9 M12 9+(N2, N3, CMR, F nebo S) * * * * * 95 * ano ne * 0 27 *viz. 3.2.3.3
9006 LÁTKA OHROŽUJÍCÍ ŽIVOTNÍ PROSTŘEDÍ, KAPALNÁ, J.N. 9 M12 9+(N2, N3, CMR, F nebo S) * * * * * 97 * ano ne * 0 27 *viz. 3.2.3.3

Poznámky týkající se Tabulky C:

  • 1) Teplota vznícení ještě nebyla stanovena podle standardizovaného postupu stanovení; proto byla prozatímně přiřazena do teplotní skupiny T2, která je považována za bezpečnou.
  • 2) Teplota vznícení ještě nebyla stanovena podle standardizovaného postupu stanovení; proto byla prozatímně přiřazena do teplotní skupiny T3, která je považována za bezpečnou.
  • 3) Teplota vznícení ještě nebyla stanovena podle standardizovaného postupu stanovení; proto byla prozatímně přiřazena do teplotní skupiny T4, která je považována za bezpečnou.
  • 4) Maximální experimentální bezpečná spára (MESG) ještě nebyla změřena podle standardizovaného postupu stanovení; proto byla prozatímně přiřazena do třídy výbušnosti IIB, která je považována za bezpečnou.
  • 5) Maximální experimentální bezpečná spára (MESG) ještě nebyla změřena podle standardizovaného postupu stanovení; proto byla prozatímně přiřazena do třídy výbušnosti IIC, která je považována za bezpečnou.
  • 6) (Vypuštěno)
  • 7) Maximální experimentální bezpečná spára (MESG) ještě nebyla změřena podle standardizovaného postupu stanovení; proto byla prozatímně přiřazena do třídy výbušnosti IIC, která je považována za bezpečnou.
  • 8) Maximální experimentální bezpečná spára (MESG) ještě nebyla změřena podle standardizovaného postupu stanovení; proto byla prozatímně přiřazena do třídy výbušnosti v souladu s IEC 60079-20-1.
  • 9) Přiřazení podle IMO (Mezinárodní kód pro konstrukci a vybavení plavidel převážejících volně ložené nebezpečné chemikálie) (kód IBC)
  • 10) Relativní hustota při 15 °C.
  • 11) Relativní hustota při 25 °C.
  • 12) Tato teplotní třída se nevztahuje na vybraná zařízení a vybavení chráněná proti výbuchu. Povrchová teplota zařízení a vybavení chráněných proti výbuchu nesmí překročit 200 °C.
  • 13) (Vypuštěno)
  • 14) V souladu se standardizovaným postupem nebyla stanovena žádná maximální bezpečná experimentální spára (MESG); látka je proto prozatímně zařazena do skupiny výbušnosti II B3, která je považována za bezpečnou.
    1. 3.2.3.3 Postupový diagram, schéma a kritéria pro stanovení příslušných zvláštních ustanovení (sloupců (6) až (20) Tabulky C)

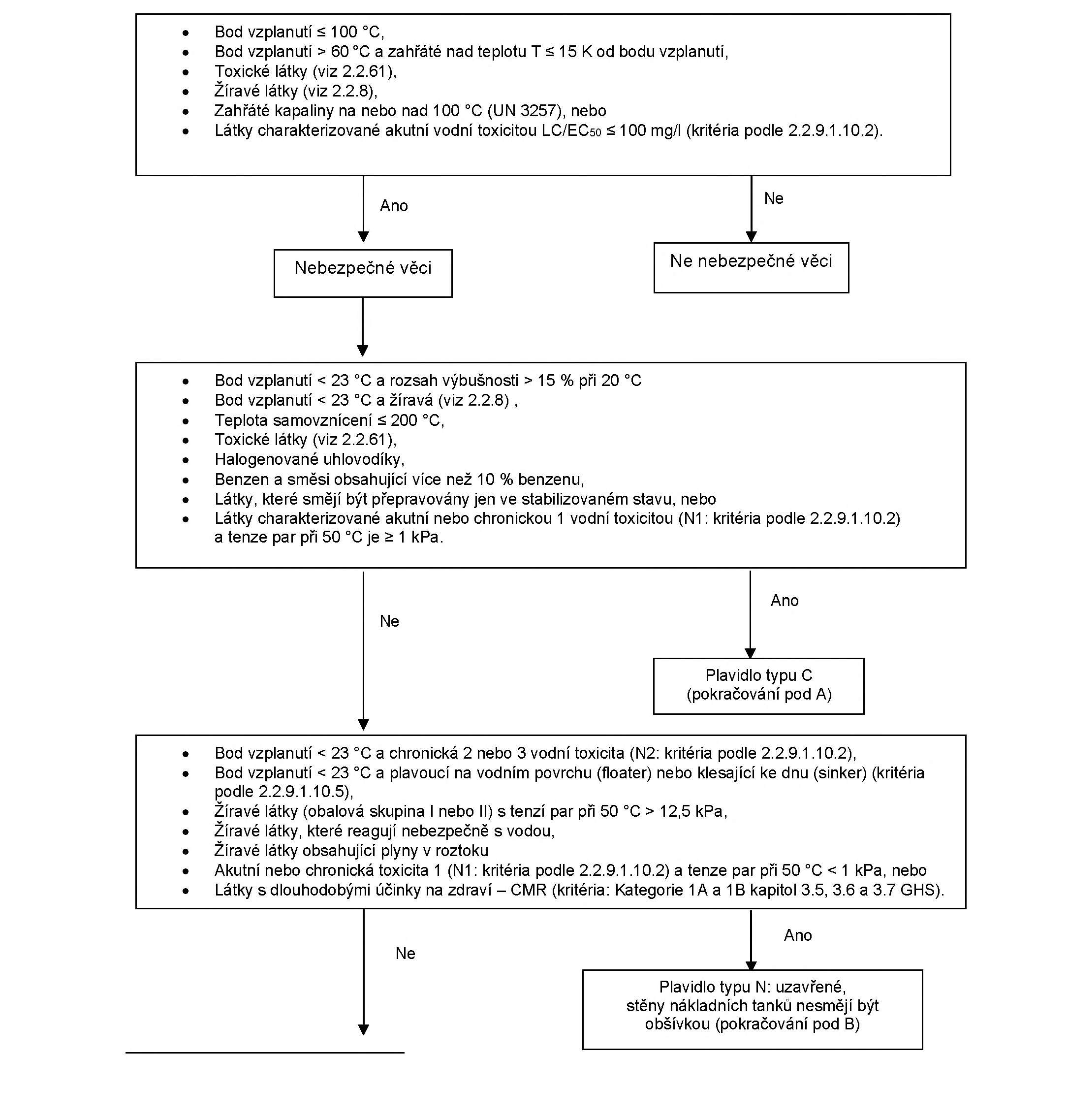

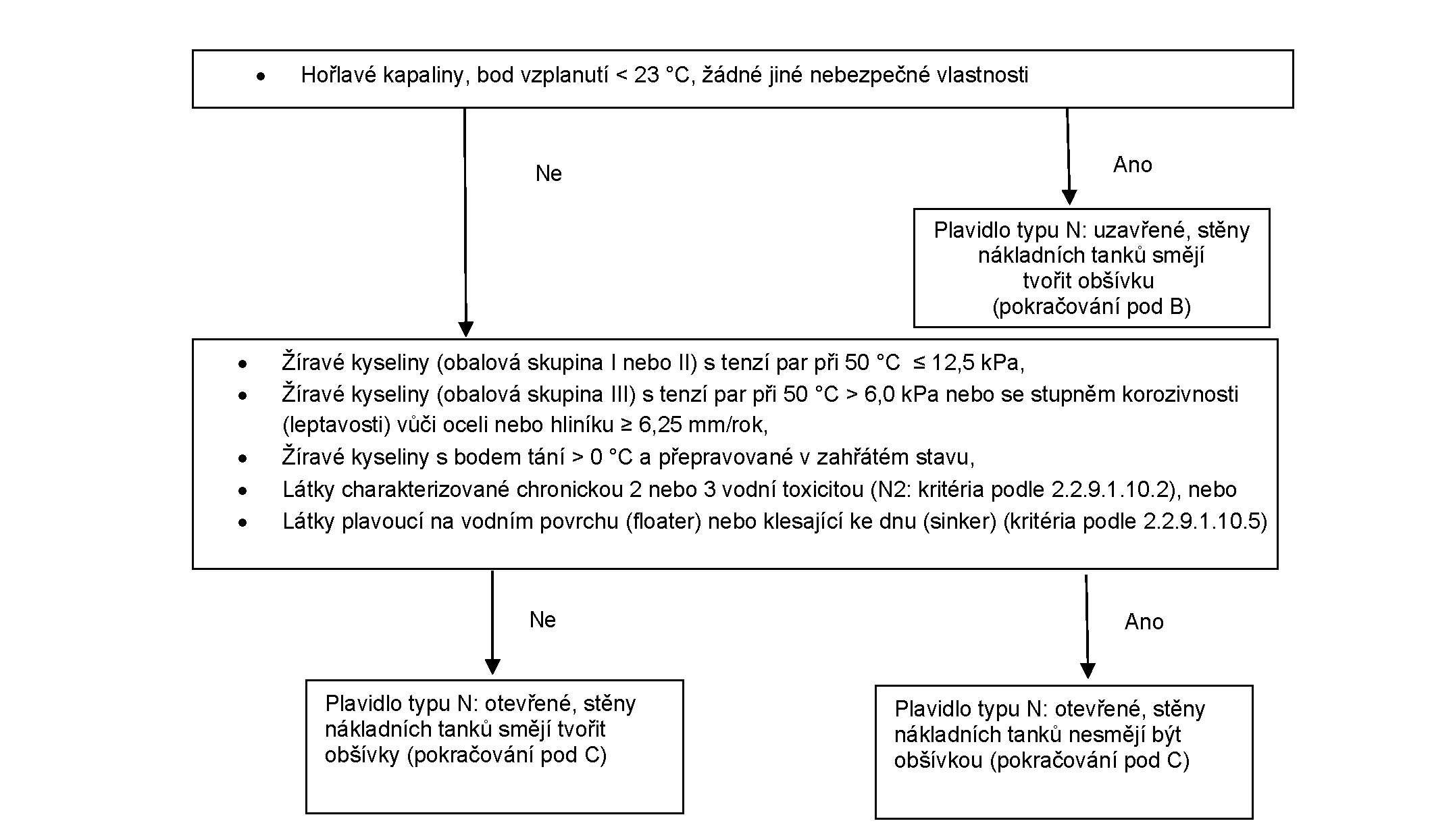

      Postupový diagram pro klasifikaci kapalin tříd 3, 6.1, 8 a 9 pro přepravu v tancích ve vnitrozemské vodní dopravě

      Obrázek
      Obrázek

      Zahřáté látky

      Bez ohledu na výše uvedené klasifikace se pro látky, které musí být přepravovány v zahřátém stavu, typ nákladního tanku určí na základě přepravní teploty, za použití následující tabulky:

      Postupový diagram pro klasifikaci kapalin tříd 3, 6.1, 8 a 9 pro přepravu v tancích ve vnitrozemské vodní dopravě Zahřáté látky
      Nejvyšší přepravní teplota teplota T v °C Typ N Typ C
      T ≤ 80
      80 < T ≤ 115

      T >115      		 Integrovaný nákladní tank
      Nezávislý nákladní tank, poznámka 25
      Nezávislý nákladní tank      		 Integrovaný nákladní tank
      Nezávislý nákladní tank, poznámka 26
      Nezávislý nákladní tank
    2. Poznámka 25 = poznámka č. 25 ve sloupci (20) seznamu látek obsažených v kapitole 3.2, Tabulka C.
    3. Poznámka 26 = poznámka č. 26 ve sloupci (20) seznamu látek obsažených v kapitole 3.2, Tabulka C.

      4. Schéma A: Kritéria pro vybavení nákladních tanků v plavidlech typu C

      Zjistěte, které vlastnosti látky / nákladního tanku v prvních třech sloupcích jsou relevantní. Vyberte příslušný řádek v náležitém sloupci. Požadavky na vybavení nákladních tanků pro plavidla typu C jsou poté popsány v tomto řádku ve čtvrtém sloupci.

      Postupový diagram pro klasifikaci kapalin tříd 3, 6.1, 8 a 9 pro přepravu v tancích ve vnitrozemské vodní dopravě Zahřáté látky Schéma A: Kritéria pro vybavení nákladních tanků v plavidlech typu C
      Vlastnosti látky/nákladního tanku Vyplývající požadavky
      Tenze par při teplotě kapaliny 30 °C a teplotě plynné fáze 37,8 °C > 50 kPa Tenze par při teplotě kapaliny 30 °C a teplotě plynné fáze 37,8 °C > 50 kPa Tenze par neznámá v důsledku některých chybějících údajů Vybavení nákladního tanku
      S chlazením Chladící zařízení (č. 1 ve sloupci (9))
      Bez chlazení Tenze par při 50 °C > 50 kPa bez postřiku vodou Bod varu ≤ 60 °C Tlakový tank (400 kPa)
      Tenze par při 50 °C > 50 kPa s postřikem vodou 60 °C < bod varu ≤ 85°C Otevírací tlak přetlakového ventilu/vysokorychlostního ventilu: 50 kPa, s postřikovacím zařízením (č. 3 ve sloupci (9))
      Tenze par při 50 °C ≤ 50 kPa Otevírací tlak přetlakového ventilu/vysokorychlostního ventilu, jak vypočteno, avšak nejméně 10 kPa
      85 °C < bod varu ≤ 115°C Otevírací tlak přetlakového ventilu/vysokorychlostního ventilu: 50 kPa
      Bod varu >115°C Otevírací tlak přetlakového ventilu/vysokorychlostního ventilu: 35 kPa

      Schéma B: Kritéria pro vybavení plavidel typu N s uzavřenými nákladními tanky

      Zjistěte, které vlastnosti látky / nákladního tanku v prvních třech sloupcích jsou relevantní. Vyberte příslušný řádek v náležitém sloupci. Požadavky na vybavení nákladních tanků pro plavidla typu N s otevřenými nákladními tanky jsou poté popsány v tomto řádku ve čtvrtém sloupci.

      Postupový diagram pro klasifikaci kapalin tříd 3, 6.1, 8 a 9 pro přepravu v tancích ve vnitrozemské vodní dopravě Zahřáté látky Schéma A: Kritéria pro vybavení nákladních tanků v plavidlech typu C Schéma B: Kritéria pro vybavení plavidel typu N s uzavřenými nákladními tanky
      Vlastnosti látky Vyplývající požadavky
      Třídy 3 a 9 Hořlavé látky Žíravé látky Vybavení nákladního tanku
      23 °C ≤ bod vzplanutí ≤ 60 °C Bod vzplanutí > 60 °C přepravované zahřáté na teplotu ≤ 15 K pod bodem vzplanutí, nebo při nebo nad jejich bodem vzplanutí Kyseliny, přepravované v zahřátém stavu nebo hořlavé látky S lapačem plamenů
      60 °C < bod vzplanutí ≤ 100 °C nebo zahřáté látky třídy 9 Nehořlavé látky Bez lapače plamenů

      Schéma C: Kritéria pro vybavení plavidel typu N s otevřenými nákladními tanky

      Postupový diagram pro klasifikaci kapalin tříd 3, 6.1, 8 a 9 pro přepravu v tancích ve vnitrozemské vodní dopravě Zahřáté látky Schéma A: Kritéria pro vybavení nákladních tanků v plavidlech typu C Schéma B: Kritéria pro vybavení plavidel typu N s uzavřenými nákladními tanky Schéma C: Kritéria pro vybavení plavidel typu N s otevřenými nákladními tanky
      Vybavení nákladního tanku Třídy 3 a 9 Hořlavé látky Žíravé látky
      S lapačem plamenů 60 °C < bod vzplanutí ≤ 100 °C nebo zahřáté látky třídy 9 Bod vzplanutí > 60 °C přepravované zahřáté na teplotu ≤ 15 K pod bodem vzplanutí, nebo při nebo nad jejich bodem vzplanutí Hořlavé látky nebo kyseliny, přepravované v zahřátém stavu
      Bez lapače plamenů Nehořlavé látky

      Sloupec (9): Vybavení nákladních tanků pro látky přepravované v roztaveném stavu

      1. - Možnost ohřevu nákladu (číslice 2 ve sloupci (9))

        Možnost ohřevu nákladu se vyžaduje na plavidle:

        1. – je-li bod tání látky, která se má přepravovat, + 15 °C nebo vyšší, nebo
        2. – je-li bod tání látky, která se má přepravovat, vyšší než 0 °C, ale nižší než + 15 °C a vnější teplota je nejvýše 4 K nad bodem tání. Ve sloupci (20) musí být odkaz na poznámku 6 s teplotou odvozenou takto: bod tání + 4 K.
      1. - Topné zařízení na plavidle (číslice 4 ve sloupci (9))

        Systém pro ohřev nákladu se vyžaduje na plavidle:

        1. – pro látky, kterým nesmí být dovoleno tuhnout z důvodu možnosti nebezpečných reakcí nebo opětovného ohřevu, a
        2. – pro látky, které musí být udržovány na zaručené teplotě nejméně 15 K pod jejich bodem vzplanutí.

      Sloupec (10): Určení otevíracího tlaku vysokorychlostního ventilu v kPa

      Pro plavidla typu C se otevírací tlak vysokorychlostního ventilu určí na základě vnitřního tlaku tanků, zaokrouhleného na nejbližších 5 kPa.

      Pro výpočet vnitřního tlaku se použije tohoto vzorce:


      V tomto vzorci:

      Pmax : Nejvyšší vnitřní přetlak v kPa

      PObmax : Absolutní tenze par při nejvyšší teplotě na povrchu kapaliny v kPa

      PDa : Tenze par při absolutní plnicí teplotě v kPa

      P0 : Atmosférický tlak v kPa

      Va : Volný relativní objem při plnicí teplotě ve srovnání s objemem nákladního tanku

      α : Součinitel objemové roztažnosti v K-1

      δt : Průměrné zvýšení teploty kapaliny opětovným zahřátím v K

      TDmax : Nejvyšší teplota plynné fáze v K

      Ta : Plnicí teplota v K

      k : Teplotní korekční činitel

      tOb : Nejvyšší teplota na povrchu kapaliny ve °C

      V tomto vzorci se používají následující základní údaje:

      PObmax : Při 50 °C a 30 °C

      PDa : Při 15 °C

      P0 : 101,3 kPa

      Va : 5 % = 0.05

      δt : 5 K

      TDmax : 323 K a 310,8 K

      Ta : 288 K

      tOb : 50 °C a 30 °C

      Sloupec (11): Určení nejvyššího stupně plnění nákladních tanků

      Jestliže podle ustanovení pod A výše:

      1. – je vyžadován Typ G: 91 %, avšak v případě hluboce zchlazených látek: 95 %
      2. – je vyžadován Typ C: 95 %
      3. – je vyžadován Typ N: 97 %, avšak v případě látek v roztaveném stavu a hořlavých kapalin s 175 kPa ≤ Pv50 < 300 kPa: 95 %

      Sloupec (12): Relativní hustota látky při 20 °C

      Tyto údaje se udávají jen pro informaci.

      Sloupec (13): Určení typu zařízení pro odběr vzorků

      Postupový diagram pro klasifikaci kapalin tříd 3, 6.1, 8 a 9 pro přepravu v tancích ve vnitrozemské vodní dopravě Zahřáté látky Schéma A: Kritéria pro vybavení nákladních tanků v plavidlech typu C Schéma B: Kritéria pro vybavení plavidel typu N s uzavřenými nákladními tanky Schéma C: Kritéria pro vybavení plavidel typu N s otevřenými nákladními tanky
      1 = uzavřené:-Látky, které se musí přepravovat v tlakových nákladních tancích
      -Látky s písmenem T ve sloupci (3b) a přiřazené k obalové skupině I
      -Stabilizované látky, které se musí přepravovat pod inertním plynem
      2 = částečně uzavřené:-Všechny jiné látky, pro které je vyžadován typ C
      3 = otevřené:-Všechny ostatní látky

      Sloupec (14): Určení, zda je dovolen čerpadlový prostor pod palubou

      Postupový diagram pro klasifikaci kapalin tříd 3, 6.1, 8 a 9 pro přepravu v tancích ve vnitrozemské vodní dopravě Zahřáté látky Schéma A: Kritéria pro vybavení nákladních tanků v plavidlech typu C Schéma B: Kritéria pro vybavení plavidel typu N s uzavřenými nákladními tanky Schéma C: Kritéria pro vybavení plavidel typu N s otevřenými nákladními tanky
      Ne-Všechny látky s písmenem T ve sloupci (3b), s výjimkou látek třídy 2
      Ano-Všechny ostatní látky

      Sloupec (15): Určení teplotní třídy

      Hořlavé látky musí být přiřazeny k teplotní třídě na základě svého bodu samovznícení:

      Postupový diagram pro klasifikaci kapalin tříd 3, 6.1, 8 a 9 pro přepravu v tancích ve vnitrozemské vodní dopravě Zahřáté látky Schéma A: Kritéria pro vybavení nákladních tanků v plavidlech typu C Schéma B: Kritéria pro vybavení plavidel typu N s uzavřenými nákladními tanky Schéma C: Kritéria pro vybavení plavidel typu N s otevřenými nákladními tanky
      Teplotní třída Teplota samovznícení T hořlavých kapalin a plynů v °C
      T1
      T2
      T3
      T4
      T5
      T6      		 T > 450
      300 < T ≤ 450
      200 < T ≤ 300
      135 < T ≤ 200
      100 < T ≤ 135
      85 < T ≤ 100

      Je-li vyžadována ochrana proti explozi a teplota samovznícení není známá, musí být uvedena odvolávka na teplotní třídu T4, považovaná za bezpečnou.

      Sloupec (16): Určení skupiny výbušnosti

      Hořlavé látky musí být přiřazeny ke skupině výbušnosti na základě jejich maximálních experimentálních bezpečnostních spár.

      Maximálních experimentální bezpečnostní spáry se určí v souladu s normou IEC 60079-20-1.

      Různé skupiny výbušnosti jsou následující:

      Postupový diagram pro klasifikaci kapalin tříd 3, 6.1, 8 a 9 pro přepravu v tancích ve vnitrozemské vodní dopravě Zahřáté látky Schéma A: Kritéria pro vybavení nákladních tanků v plavidlech typu C Schéma B: Kritéria pro vybavení plavidel typu N s uzavřenými nákladními tanky Schéma C: Kritéria pro vybavení plavidel typu N s otevřenými nákladními tanky
      Skupina výbušnosti Maximální experimentální bezpečná spára v mm
      II A > 0,9
      II B ≥ 0,5 až ≤ 0,9
      II C < 0,5

      Kde jsou zavedeny nezávislé systémy ochrany proti výbuchu, různé podskupiny pro skupinu výbušnosti II B jsou následující:

      Postupový diagram pro klasifikaci kapalin tříd 3, 6.1, 8 a 9 pro přepravu v tancích ve vnitrozemské vodní dopravě Zahřáté látky Schéma A: Kritéria pro vybavení nákladních tanků v plavidlech typu C Schéma B: Kritéria pro vybavení plavidel typu N s uzavřenými nákladními tanky Schéma C: Kritéria pro vybavení plavidel typu N s otevřenými nákladními tanky
      Skupina/podskupina výbušnosti Maximální experimentální bezpečná spára v mm
      II B1 > 0,85 až ≤ 0,9
      II B2 > 0,75 až ≤ 0,85
      II B3 > 0,65 až ≤ 0,75
      II B ≥ 0,5 až ≤ 0,65

      Je-li vyžadována ochrana proti explozi a příslušné údaje nejsou k dispozici, musí být odvolávka na skupinu výbušnosti II B, považována za bezpečnou.

      Sloupec (17): Určení, zda je vyžadována ochrana proti explozi pro elektrickou instalaci a systémy

      Postupový diagram pro klasifikaci kapalin tříd 3, 6.1, 8 a 9 pro přepravu v tancích ve vnitrozemské vodní dopravě Zahřáté látky Schéma A: Kritéria pro vybavení nákladních tanků v plavidlech typu C Schéma B: Kritéria pro vybavení plavidel typu N s uzavřenými nákladními tanky Schéma C: Kritéria pro vybavení plavidel typu N s otevřenými nákladními tanky
      Ano-Pro látky s bodem vzplanutí ≤ 60 °C
      -Pro látky, které musí být přepravovány zahřáté na teplotu méně než 15 °C pod svým bodem vzplanutí
      -Pro látky, které musí být přepravovány zahřáté na teplotu 15 °C nebo více pod svým bodem vzplanutí a kde ve sloupci (9) (vybavení nákladního tanku) je vyžadována pouze možnost ohřevu nákladu (2) a není vyžadováno topné zařízení na plavidle (4)
      -Pro hořlavé plyny
      Ne-Pro všechny ostatní látky

      Sloupec (18): Určení, zda jsou vyžadovány osobní ochranné prostředky, únikové prostředky, přenosné detektory plynů, přenosné detektory toxických plynů nebo dýchací přístroje závislé na vnějším prostředí

      Postupový diagram pro klasifikaci kapalin tříd 3, 6.1, 8 a 9 pro přepravu v tancích ve vnitrozemské vodní dopravě Zahřáté látky Schéma A: Kritéria pro vybavení nákladních tanků v plavidlech typu C Schéma B: Kritéria pro vybavení plavidel typu N s uzavřenými nákladními tanky Schéma C: Kritéria pro vybavení plavidel typu N s otevřenými nákladními tanky
      • PP:Pro všechny látky tříd 1 až 9;
      • EP:Pro všechny látky
      -třídy 2 s písmenem T nebo písmenem C v klasifikačním kódu uvedeném ve sloupci (3b),
      - třídy 3 s písmenem T nebo písmenem C v klasifikačním kódu uvedeném ve sloupci (3b),
      -třídy 4.1,
      -třídy 6.1, a
      -třídy 8,
      -CMR kategorie 1A nebo 1B podle GHS;
      • EX:Pro všechny látky, pro něž je vyžadována ochrana proti explozi;
      • TOX:Pro všechny látky třídy 6.1,
      Pro všechny látky jiných tříd s písmenem T ve sloupci (3b),
      Pro látky CMR kategorie 1A nebo 1B podle GHS;
      • A:Pro všechny látky, pro něž je vyžadováno EX nebo TOX

      Sloupec (19): Určení počtu kuželů nebo modrých světel

      Postupový diagram pro klasifikaci kapalin tříd 3, 6.1, 8 a 9 pro přepravu v tancích ve vnitrozemské vodní dopravě Zahřáté látky Schéma A: Kritéria pro vybavení nákladních tanků v plavidlech typu C Schéma B: Kritéria pro vybavení plavidel typu N s uzavřenými nákladními tanky Schéma C: Kritéria pro vybavení plavidel typu N s otevřenými nákladními tanky
      Pro všechny látky třídy 2 s písmenem F v klasifikačním kódu uvedeném ve sloupci (3b): 1 kužel/světlo
      Pro všechny látky tříd 3 až 9 s písmenem F v klasifikačním kódu uvedeném ve sloupci (3b) a přiřazené k obalové skupině I nebo II: 1 kužel/světlo
      Pro všechny látky třídy 2 s písmenem T v klasifikačním kódu uvedeném ve sloupci (3b): 2 kužely/světla
      Pro všechny látky tříd 3 až 9 s písmenem T v klasifikačním kódu uvedeném ve sloupci (3b) a přiřazené k obalové skupině I nebo II: 2 kužely/světla

      Sloupec (20): Určení dodatečných požadavků a poznámek

    4. Poznámka 1: Ve sloupci (20) uvést odvolávku na poznámku 1 pro přepravu UN 1005 AMONIAK (ČPAVEK), BEZVODÝ
    5. Poznámka 2: Ve sloupci (20) uvést odvolávku na poznámku 2 týkající se stabilizovaných látek, které reagují s kyslíkem a plynů nebezpečnosti 2.1, jak je zmíněno ve sloupci (5).
    6. Poznámka 3: Ve sloupci (20) uvést odvolávku na poznámku 3 pro látky, které musí být stabilizovány.
    7. Poznámka 4: Ve sloupci (20) uvést odvolávku na poznámku 4 pro látky, kterým nesmí být dovoleno tuhnout z důvodu možnosti nebezpečných reakcí nebo opětovného zahřátí.
    8. Poznámka 5: Ve sloupci (20) uvést odvolávku na poznámku 5 pro látky náchylné k polymerizaci.
    9. Poznámka 6: Ve sloupci (20) uvést odvolávku na poznámku 6 pro látky náchylné ke krystalizaci a pro látky, pro něž je vyžadováno ohřevné zařízení nebo možnost ohřevu a jejichž tenze par při 20 °C je vyšší než 0,1 kPa.
