ZVLÁŠTNÍ USTANOVENÍKAPITOLA 5.5

  1. 5.5.1 (Vypuštěno)
  2. 5.5.2 Zvláštní ustanovení pro zaplynované nákladní (přepravní) dopravní jednotky (UN 3359)
    1. 5.5.2.1 Všeobecně
      1. 5.5.2.1.1 Zaplynované nákladní dopravní (přepravní) jednotky (UN 3359), které neobsahují žádné jiné nebezpečné věci, nepodléhají žádným jiným ustanovením ADN, než jsou ustanovení tohoto oddílu.
      2. 5.5.2.1.2 Jsou-li zaplynované nákladní dopravní (přepravní) jednotky naloženy nebezpečnými věcmi, navíc k zaplynovacímu prostředku, použijí se všechna ustanovení ADN týkající se těchto věcí (včetně označování velkými bezpečnostními značkami, značení a dokumentace) navíc k ustanovením tohoto oddílu.
      3. 5.5.2.1.3 Pro přepravu nákladu pod zaplynováním se musí použít pouze nákladní dopravní (přepravní) jednotky, které mohou být uzavřeny takovým způsobem, že je únik plynu omezen na minimum.
    1. 5.5.2.2 Školení

      Osoby zabývající se manipulací se zaplynovanými nákladními dopravními (přepravními) jednotkami musí být vyškoleny přiměřeně ke svým odpovědnostem.

    1. 5.5.2.3 Označování
      1. 5.5.2.3.1 Zaplynovaná nákladní dopravní (přepravní) jednotka musí být označena výstražnou značkou uvedenou v 5.5.2.3.2, na každém přístupovém místě tam, kde bude snadno viditelné osobami otevírajícími nákladní dopravní (přepravní) jednotku nebo do ní vstupujícími. Tato značka musí zůstat na nákladní dopravní (přepravní) jednotce, dokud nebyla provedena následující opatření:

        (a) zaplynovaná nákladní dopravní (přepravní) jednotka byla vyvětrána, aby se odstranily škodlivé koncentrace zaplynovacího plynu; a

        (b) zaplynované věci nebo materiály byly vyloženy.

      1. 5.5.2.3.2 Výstražná značka pro zaplynovanou jednotku musí odpovídat obrázku 5.5.2.3.2
        ZVLÁŠTNÍ USTANOVENÍ

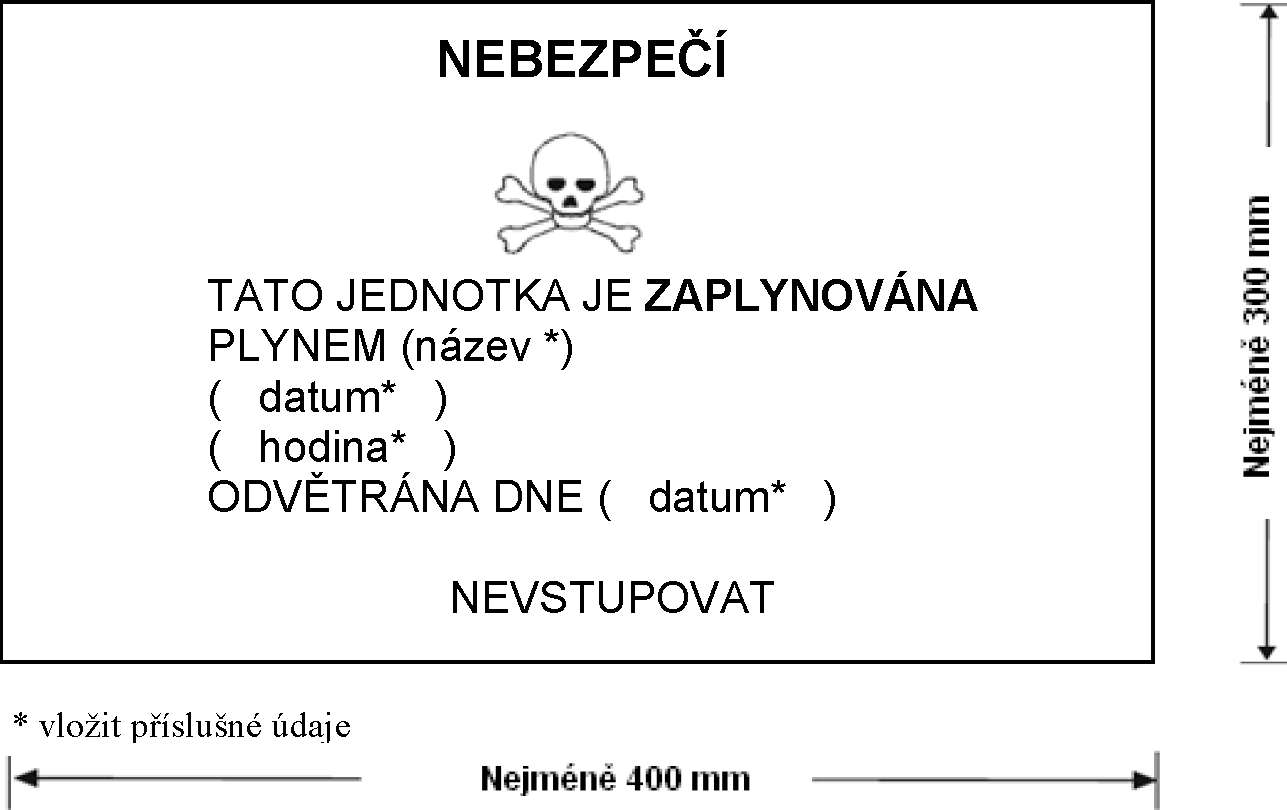

        Obrázek 5.5.2.3.2
        Obrázek
        Výstražná značka pro zaplynovanou jednotku

        Značka musí být pravoúhlá. Musí být minimálně 400 mm široká a 300 mm vysoká a šířka vnější čáry musí být minimálně 2 mm. Nápisy musí být černé barvy na bílém podkladu s písmeny nejméně 25 mm vysokými. Tam, kde nejsou udány rozměry, musí všechny prvky proporčně odpovídat uvedenému obrázku.

      1. 5.5.2.3.3 Jestliže byla zaplynovaná nákladní dopravní (přepravní) jednotka úplně vyvětrána buď otevřením dveří jednotky, nebo mechanickou ventilací po zaplynování, musí být datum vyvětrání vyznačeno na výstražné značce pro zaplynovanou jednotku.
      2. 5.5.2.3.4 Jestliže byla zaplynovaná nákladní dopravní (přepravní) jednotka vyvětrána a vyložena, musí být výstražná značka pro zaplynovanou jednotku odstraněna.
      3. 5.5.2.3.5 Na zaplynovanou nákladní dopravní (přepravní) jednotku se nemusí umístit velké bezpečnostní značky podle vzoru č. 9 (viz 5.2.2.2.2), pokud nejsou vyžadovány pro jiné látky nebo předměty třídy 9, které jsou v této jednotce naloženy.
    1. 5.5.2.4 Dokumentace
      1. 5.5.2.4.1 Doklady spojené s přepravou nákladních dopravních (přepravních) jednotek, které byly zaplynovány a nebyly úplně vyvětrány před přepravou, musí obsahovat následující informace:

        (a) „UN 3359, zaplynovaná nákladní dopravní (přepravní) jednotka, 9“, nebo „UN 3359, zaplynovaná nákladní dopravní (přepravní) jednotka, třída 9“;

        (b) datum a čas zaplynování; a

        (c) druh a množství použitého zaplynovacího prostředku.

        Tyto údaje musí být napsány v oficiálním jazyce země odeslání, a pokud tímto jazykem není angličtina, francouzština nebo němčina, též v angličtině, francouzštině nebo němčině, pokud případné dohody uzavřené mezi zeměmi, jichž se přeprava týká, nestanoví jinak.

      1. 5.5.2.4.2 Doklady smějí být v jakékoli formě za podmínky, že obsahují informace vyžadované v 5.5.2.4.1. Tyto informace musí být snadno identifikovatelné, čitelné a trvalé.
      2. 5.5.2.4.3 Musí být vypracovány pokyny pro likvidaci jakéhokoli zbytkového zaplynovacího prostředku včetně zaplynovacích zařízení (pokud jsou používána).
      3. 5.5.2.4.4 Doklad se nevyžaduje, jestliže byla zaplynovaná nákladní dopravní (přepravní) jednotka úplně vyvětrána a datum vyvětrání bylo vyznačeno na výstražné značce (viz 5.5.2.3.3 a 5.5.2.3.4).
  1. 5.5.3 Zvláštní ustanovení platná pro přepravu suchého ledu (UN 1845) a pro kusy a vozidla a kontejnery obsahující látky představující riziko udušení, jsou-li používány pro účely chlazení nebo kondiciování (jako jsou suchý led (UN 1845), nebo dusík, hluboce zchlazený, kapalný (UN 1977) nebo argon, hluboce zchlazený, kapalný (UN 1951) nebo dusík)
  2. POZNÁMKA: V kontextu tohoto oddílu může být termín „kondicionování“ použit v širším rozsahu a zahrnuje ochranu.
    1. 5.5.3.1 Rozsah platnosti
      1. 5.5.3.1.1 Tento oddíl se nevztahuje na látky, které mohou být použity pro účely chlazení nebo kondiciování, jsou-li přepravovány jako zásilka nebezpečných věcí, s výjimkou přepravy suchého ledu (UN 1845). Jsou-li přepravovány jako zásilka, musí být tyto látky přepravovány pod příslušnou položkou tabulky A kapitoly 3.2 podle s ní spojených podmínek přepravy.

        Pro UN 1845 platí přepravní podmínky stanovené v tomto oddílu, s výjimkou 5.5.3.3.1, pro všechny druhy přepravy, ať už je přepravován jako chladivo, kondicionér, nebo jako zásilka. Pro přepravu UN 1845 neplatí žádné jiné ustanovení ADN.

      1. 5.5.3.1.2 Tento oddíl se nevztahuje na plyny v chladicích okruzích.
      2. 5.5.3.1.3 Nebezpečné věci používané pro chlazení nebo kondiciování cisteren nebo MEGC během přepravy nepodléhají ustanovením tohoto oddílu.
      3. 5.5.3.1.4 Vozidla, železniční vozy a kontejnery obsahující látky pro účely chlazení nebo kondicionování zahrnují vozidla, železniční vozy a kontejnery obsahující látky používané pro účely chlazení nebo kondicionování uvnitř kusů, jakož i vozidla, železniční vozy a kontejnery s nebalenými látkami používanými pro účely chlazení nebo kondicionování.
      4. 5.5.3.1.5 Pododdíly 5.5.3.6 a 5.5.3.7 platí pouze tehdy, pokud existuje skutečné riziko udušení ve vozidle, železničním voze nebo kontejneru. Dotčení účastníci musí vyhodnotit toto riziko s ohledem na nebezpečí, které představují látky používané pro chlazení nebo kondicionování, množství přepravované látky, dobu trvání přepravy, použitého způsobu balení a mezní hodnoty koncentrace plynu uvedené v poznámce k 5.5.3.3.3.
    1. 5.5.3.2 Všeobecně
      1. 5.5.3.2.1 Vozidla, železniční vozy a kontejnery, ve kterých je suchý led (UN 1845) přepravován nebo obsahující látky používané pro účely chlazení nebo kondiciování (jiné než zaplynování) během přepravy nepodléhají žádným jiným ustanovením ADN, než jsou ustanovení tohoto oddílu.
      2. 5.5.3.2.2 Jsou-li nebezpečné věci naloženy ve vozidlech, železničních vozech nebo kontejnerech obsahujících látky používané pro účely chlazení nebo kondicionování, použijí se všechna ostatní ustanovení ADN vztahující se na tyto nebezpečné věci, navíc k ustanovením tohoto oddílu.
      3. 5.5.3.2.3 (Vyhrazeno)
      4. 5.5.3.2.4 Osoby zabývající se manipulací nebo přepravou vozidel, železničních vozů a kontejnerů, ve kterých je suchý led (UN 1845) přepravován nebo obsahujících látky používané pro účely chlazení nebo kondicionování, musí být vyškoleny přiměřeně ke svým odpovědnostem.
    1. 5.5.3.3 Kusy obsahující suchý led (UN 1845) nebo chladivo nebo kondicionér
      1. 5.5.3.3.1 Balené nebezpečné věci vyžadující chlazení nebo kondiciování, přiřazené k pokynům pro balení P203, P620, P650, P800, P901 nebo P904 pododdílu 4.1.4.1 ADR, musí splňovat příslušné požadavky tohoto pokynu pro balení.
      2. 5.5.3.3.2 Pro balené nebezpečné věci vyžadující chlazení nebo kondiciování, přiřazené k jiným pokynům pro balení, musí být kusy schopny snášet velmi nízké teploty a nesmějí být poškozovány ani významně zeslabovány chladivem nebo kondicionérem. Kusy musí být konstruovány a vyrobeny tak, aby dovolovaly uvolnění plynu k zamezení nárůstu tlaku, který by mohl protrhnout obal. Nebezpečné věci musí být zabaleny takovým způsobem, aby se zamezilo pohybu po rozptýlení chladiva nebo kondicionéru.
      3. 5.5.3.3.3 Kusy obsahující suchý led (UN 1845) nebo chladivo nebo kondicionér musí být přepravovány v dobře větraných vozidlech a kontejnerech. Značení podle 5.5.3.6 se v tomto případě nevyžaduje.
      4. 5.5.3.3.4 Větrání není nutné, a označení podle 5.5.3.6 je nutné, je-li:
        1. - zabráněno výměně plynů mezi nákladovým prostorem a kabinou řidiče; nebo
        2. - nákladový prostor izotermické, chlazené nebo chladící a mrazící zařízení, například jak je stanoveno v Dohodě o mezinárodní přepravě zkazitelných potravin a o specializovaných prostředcích určených pro tyto přepravy (ATP), kde je tato podmínka splněna.
      5. POZNÁMKA: V této souvislosti znamená “dobře větrané“ atmosféru, kde je koncentrace oxidu uhličitého nižší než 0,5% obj. a koncentrace kyslíku vyšší než 19,5% obj.
    1. 5.5.3.4 Označování kusů obsahujících suchý led (UN 1845) nebo chladivo nebo kondicionér
      1. 5.5.3.4.1 Kusy obsahující suchý led (UN 1845) jako zásilku se označí „OXID UHLIČITÝ, TUHÝ“ nebo „SUCHÝ LED“; kusy obsahující nebezpečné věci používané pro chlazení nebo kondiciování musí být označeny pojmenováním těchto nebezpečných věcí uvedených ve sloupci (2) tabulky A kapitoly 3.2, následovaným slovy „JAKO CHLADIVO“ nebo „JAKO KONDICIONÉR“, jak je to náležité, v úředním jazyce země původu a též, pokud tímto jazykem není angličtina, francouzština nebo němčina, v angličtině, francouzštině nebo němčině, pokud dohody uzavřené mezi zeměmi zainteresovanými na přepravě nestanoví jinak.
      2. 5.5.3.4.2 Značky musí být trvanlivé, čitelné a umístěné na takovém místě a takové velikosti v poměru ke kusu, aby byly snadno viditelné.
    1. 5.5.3.5 Vozidla, železniční vozy a kontejnery obsahující nebalený suchý led
      1. 5.5.3.5.1 Je-li suchý led použit v nebalené formě, nesmí přijít do přímého styku s kovovou konstrukcí vozidla nebo kontejneru, aby se zamezilo zkřehnutí kovu. Musí být učiněna opatření k zajištění přiměřené izolace mezi suchým ledem a vozidlem nebo kontejnerem jejich oddělením mezerou o šířce nejméně 30 mm (např. použitím vhodných materiálů s nízkou tepelnou vodivostí, jako jsou dřevěná prkna, palety atd.).
      2. 5.5.3.5.2 Pokud je suchý uložen okolo kusů, musí být učiněna opatření k zajištění toho, že kusy zůstanou během přepravy v původní poloze poté, co se suchý let rozptýlil.
    1. 5.5.3.6 Označování vozidel, železničních vozů a kontejnerů
      1. 5.5.3.6.1 Vozidla a kontejnery obsahující suchý led (UN 1845) nebo nebezpečné věci používané pro účely chlazení nebo kondiciování, které nejsou dobře větrané, musí být označeny výstražnou značkou uvedenou v 5.5.3.6.2, umístěnou na každém přístupovém místě tam, kde bude snadno viditelná osobami otevírajícími vozidlo nebo kontejner nebo do nich vstupujícími. Tato značka musí zůstat na vozidle nebo kontejneru, dokud nebyla provedena následující opatření:

        (a) vozidlo nebo kontejner byl(o) dobře odvětrán(o), aby se odstranily škodlivé koncentrace suchého ledu (UN 1845) nebo chladiva nebo kondicionéru; a

        (b) suchý led (UN 1845) nebo chlazené nebo kondiciované věci byly vyloženy.

        Dokud je vozidlo nebo kontejner označeno, musí být přijata nezbytná bezpečnostní opatření před vstupem do něj. Nutnost vyvětrání prostřednictvím nákladových dveří nebo jiným způsobem (např. nucenou ventilací) je třeba vyhodnotit a zařadit do školení osob zúčastněných na přepravě.

      1. 5.5.3.6.2 Výstražná značka musí odpovídat obrázku 5.5.3.6.2.
        ZVLÁŠTNÍ USTANOVENÍ

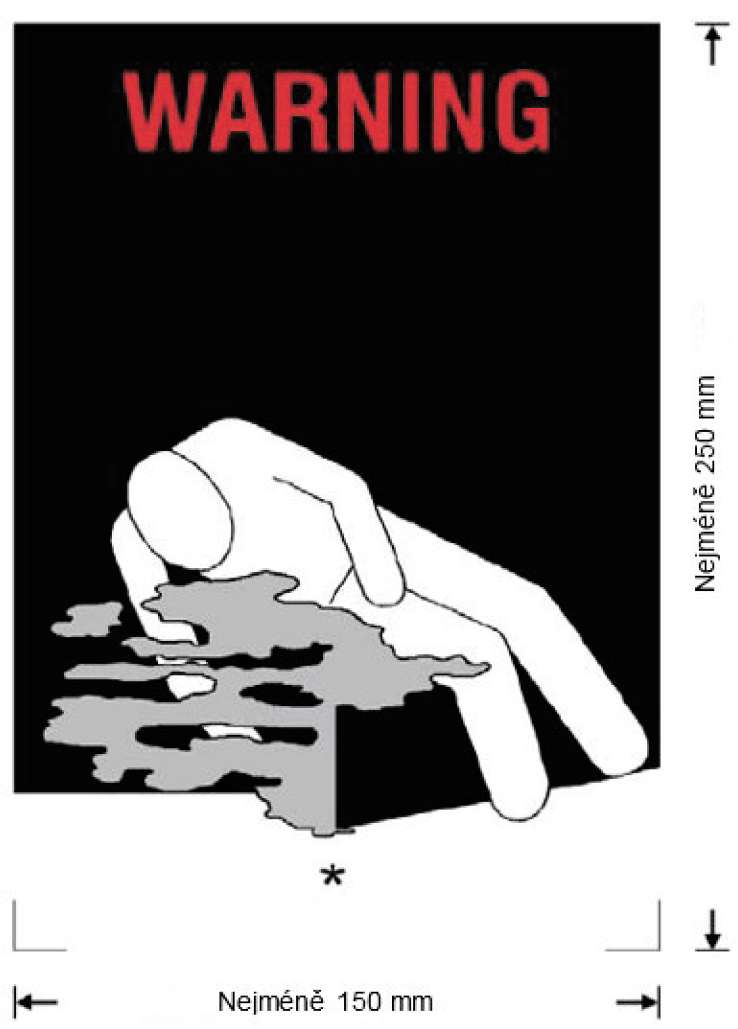

        Obrázek 5.5.3.6.2
        Obrázek
        Výstražná značka udušení pro vozidla, železniční vozy a kontejnery
      2. * Vložit pojmenování nebo název dusivého plynu použitého jako chladivo/kondicionér uvedené ve sloupci (2) tabulky A, kapitoly 3.2. Nápisy musí být velkými písmeny o výšce nejméně 25 mm, vše musí být na jednom řádku. V případě, že je oficiální pojmenování pro přepravu příliš dlouhé, aby se vešlo do vymezeného prostoru, může být písmo zmenšeno na maximální možnou velikost. Příklad: „OXID UHLIČITÝ, TUHÝ“. Mohou být přidány další informace jako „JAKO CHLADIVO” nebo „JAKO KONDICIONÉR”.

        3. Výstražná značka musí být pravoúhlá. Musí být nejméně 150 mm široká a nejméně 250 mm vysoká. Slovo "POZOR" musí být v červené nebo bílé barvě s písmeny o výšce nejméně 25 mm. Tam, kde nejsou udány rozměry, musí všechny prvky proporčně odpovídat uvedenému obrázku.

        Slovo „POZOR“ a slova „JAKO CHLADIVO“ nebo „JAKO KONDICIONÉR“, jak je to náležité, musí být uvedeny v úředním jazyce země původu, a pokud tímto jazykem není angličtina, francouzština nebo němčina, také v angličtině, francouzštině nebo němčině, pokud dohody uzavřené mezi zeměmi zainteresovanými na přepravě nestanoví jinak.

    1. 5.5.3.7 Dokumentace
      1. 5.5.3.7.1 Doklady (jako nákladový list, konosament, nebo nákladní list CMR/CIM/CMNI) spojené s přepravou vozidel, železničních vozů nebo kontejnerů, obsahující nebo které obsahovaly suchý led (UN 1845) nebo látky pro účely chlazení nebo kondicionování a které nebyly úplně vyvětrány před přepravou, musí obsahovat následující informace:

        (a) UN číslo s předřazenými písmeny „UN“; a

        (b) pojmenování uvedené ve sloupci (2) tabulky A kapitoly 3.2, následované, kde je to vhodné slovy „JAKO CHLADIVO“ nebo „JAKO KONDICIONÉR“, v úředním jazyce země původu a též, pokud tímto jazykem není angličtina, francouzština nebo němčina, v angličtině, francouzštině nebo němčině, pokud dohody uzavřené mezi zeměmi zainteresovanými na přepravě nestanoví jinak.

        Například: UN 1845 OXID UHLIČITÝ, TUHÝ, JAKO CHLADIVO.

      1. 5.5.3.7.2 Přepravní doklad smí být v jakékoli formě za podmínky, že obsahuje informace vyžadované v 5.5.3.7.1. Tyto informace musí být snadno identifikovatelné, čitelné a trvalé.
  1. 5.5.4 Nebezpečné věci obsažené v zařízení používaném nebo určeném k použití během přepravy, připojené nebo obsažené v kusech, přepravních obalových souborech, kontejnerech nebo nákladových prostorech
    1. 5.5.4.1 Na nebezpečné věci (např. lithiové baterie, zásobníky do palivových článků) obsažené v zařízeních jako záznamníky dat a zařízeních pro sledování nákladu připojené nebo obsažené v kusech, přepravních obalových souborech, kontejnerech nebo nákladových prostorech se nevztahují žádné požadavky ADN, kromě následujících:

      (a) zařízení musí být používáno nebo určeno k použití během přepravy;

      (b) obsažené nebezpečné věci (např. lithiové baterie, zásobníky do palivových článků) musí splňovat příslušné konstrukční a zkušební požadavky uvedené v ADN; a

      (c) zařízení musí být schopno odolat nárazům a zatížením, které se běžně vyskytují během přepravy a musí být bezpečné pro použití v nebezpečném prostředí, kterému může být vystaveno.

    1. 5.5.4.2 Pokud se takové zařízení obsahující nebezpečné věci přepravuje jako zásilka, použije se příslušná položka v tabulce A kapitoly 3.2 a použijí se všechna příslušná ustanovení ADN.
