Značky a nápisyČÁST III.

1. OBECNĚ
1. 1.1 Značky a nápisy uvedené v tomto bodě musí být vyraženy viditelně, čitelně a nesmazatelně na horní zaoblené části lahve.
2. 1.2 V případě lahví o objemu do 15 I lze značky a nápisy vyrazit buď na horní zaoblenou část nebo na jinou část lahve dostatečné tloušťky.
  Příklady značek a nápisů jsou znázorněny v nákresu v části IV.

2. RAŽENÍ ZNAČEK
1. 2.1 Značka EHS schválení vzoru se vyrazí v tomto pořadí:
  1. - na lahve, které podléhají EHS schválení vzoru a EHS ověření:
  2. - stylizované písmeno ε,
  3. - pořadové číslo 1 označující skupinu bezešvých ocelových lahví na plyny,
  4. - velké písmeno (nebo písmena) označující stát, který udělil EHS schválení vzoru, a poslední dvě číslice roku, kdy bylo schválení vzoru uděleno,
  5. - číslo EHS schválení vzoru ( příklad: ε 1 D 79 45 );
  Příklad této značky je uveden v bodě 2.4.1.
1. 2.2 Pro případy kdy není vyžadováno pro určitou kategorii lahví EHS ověření pak po ověření, že každá lahev vyhovuje požadavkům na tuto kategorii, připojí výrobce na lahev na vlastní odpovědnost stejnou značku jako je značka EHS schválení vzoru, ale umístěnou v šestiúhelníku.
  Příklad této značky je uveden v bodě 2.4.2.
1. 2.3 Autorizovaná osoba připojuje značku EHS ověření v tomto pořadí:
  1. - malé písmeno “e“,
  2. - velké písmeno (nebo písmena) označující stát, ve kterém bylo ověření provedeno, popřípadě jedno nebo dvě čísla označující územní oblast,
  3. - značku autorizované osoby připojenou ověřujícím zaměstnancem, popřípadě spolu se značkou tohoto zaměstnance,
  4. - šestiúhelník,
  5. - datum ověření: rok, měsíc (příklad: e D x 80/01 ).
1. 2.4 ZNAČKY TÝKAJÍCÍ SE EHS SCHVÁLENÍ VZORU

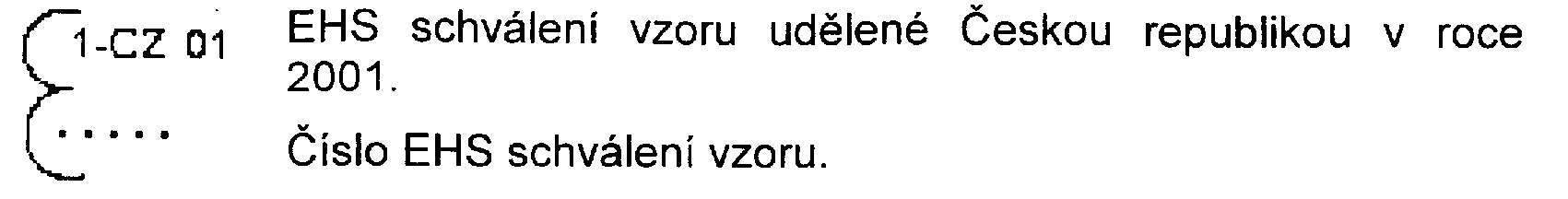

  1. 2.4.1 Značka EHS schválení vzoru (viz bod 2.1)
    1. Příklad:

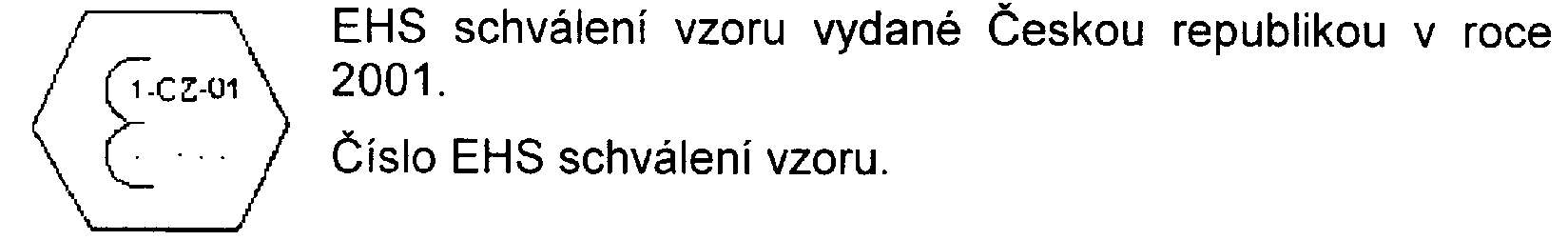

  1. 2.4.2 Značka EHS schválení vzoru a vyjmutí z EHS ověření (viz bod 2.2)
    1. Příklad:

3. ZNAČKY EHS OVĚŘENÍ
1. 3.1 Popis značek EHS ověření
  1. 3.1.1 Značky EHS ověření, které se připojují na lahev podle bodu 2.2 jsou tyto:
    1. 3.1.1.1 Značka konečného EHS ověření se skládá ze dvou značek:, kdy:
      1. 3.1.1.1.1 první značku tvoří písmeno “e“, které obsahuje:
        — v horní polovině velké písmeno (velká písmena) označující stát, kde se ověření provádělo, pokud je to nutné, spolu s jedním nebo dvěma čísly označujícími územní členění,
        — v dolní polovině značku autorizované osoby připojenou ověřujícím technikem, popřípadě spolu s jeho značkou;
      1. 3.1.1.1.2 druhá značka se skládá z data ověření umístěného uvnitř šestiúhelníku s přesností dle této přílohy.
    1. 3.1.1.2 Značku dílčího EHS ověření tvoří pouze první značka
      1. Jestliže nádoba nemůže být smontována v místě výroby nebo pokud by její doprava mohla ovlivnit její vlastnosti, je nutno provádět EHS ověření tímto způsobem:
        - ověření nádoby v místě výroby autorizovanou osobou země původu, která za předpokladu, že nádoba vyhovuje požadavkům EHS, připojí značku “e“ popsanou v bodě 3.1.1.1.1 a představující značku dílčího EHS ověření,
        - konečné ověření nádoby v místě instalace autorizovanou osobou orgánem země určení, která za předpokladu, že nádoba vyhovuje požadavkům EHS, připojí značku popsanou v bodě 3.1.1.1.2, jež spolu se značkou dílčího EHS ověření tvoří značku konečného EHS ověření.
1. 3.2 Tvar a rozměry značek
  1. 3.2.1 Příklad značek popsaných v bodech 3.1.1.1.1 a 3.1.1.1.2 je znázorněn na níže uvedených obrázcích 1 a 2.
    Pokud není stanoveno jinak, musí být písmena a číslice každé značky vysoké nejméně 5 mm.
  1. 3.2.2 Autorizovaná osoba informuje příslušné notifikované osoby ostatních států o svém ustavení a předá jim kopie vyobrazení značek EHS ověření, které bude používat.
1. 3.3 Připojování značek
  1. 3.3.1 Značka konečného EHS ověření se připojí na požadované místo na lahev po jejím konečném ověření a uznání za vyhovující požadavkům EHS.
  2. 3.3.2 Jestliže se ověřování provádí ve více etapách, musí být v místě výroby připojena na lahev nebo na její část značka dílčího EHS ověření, která ji označuje za vyhovující požadavkům EHS v dané etapě ověřovacího postupu, a to na místo zvláště určené pro připojení značek nebo na jiné místo stanovené v této příloze.

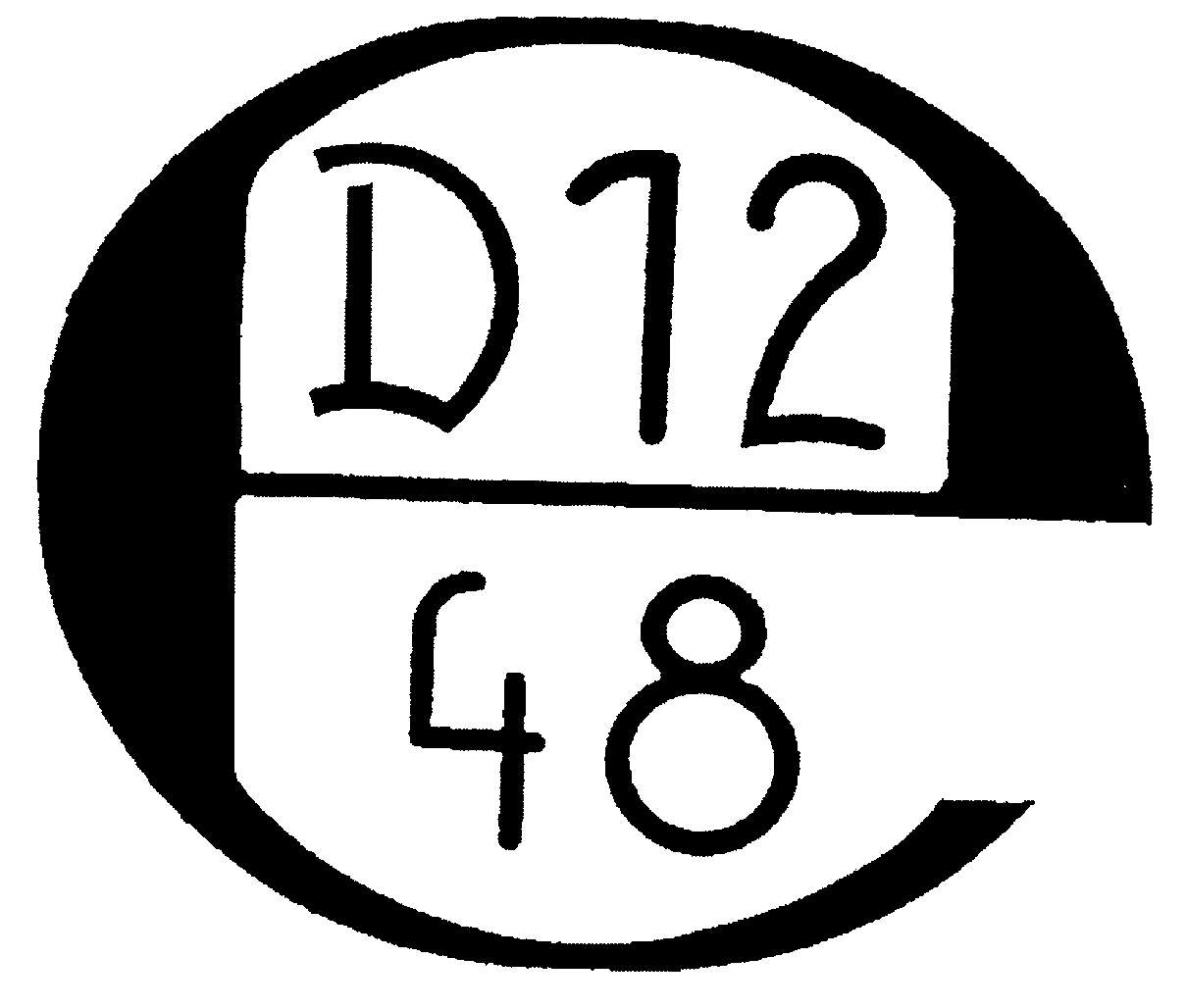

    1. Obrázek 1

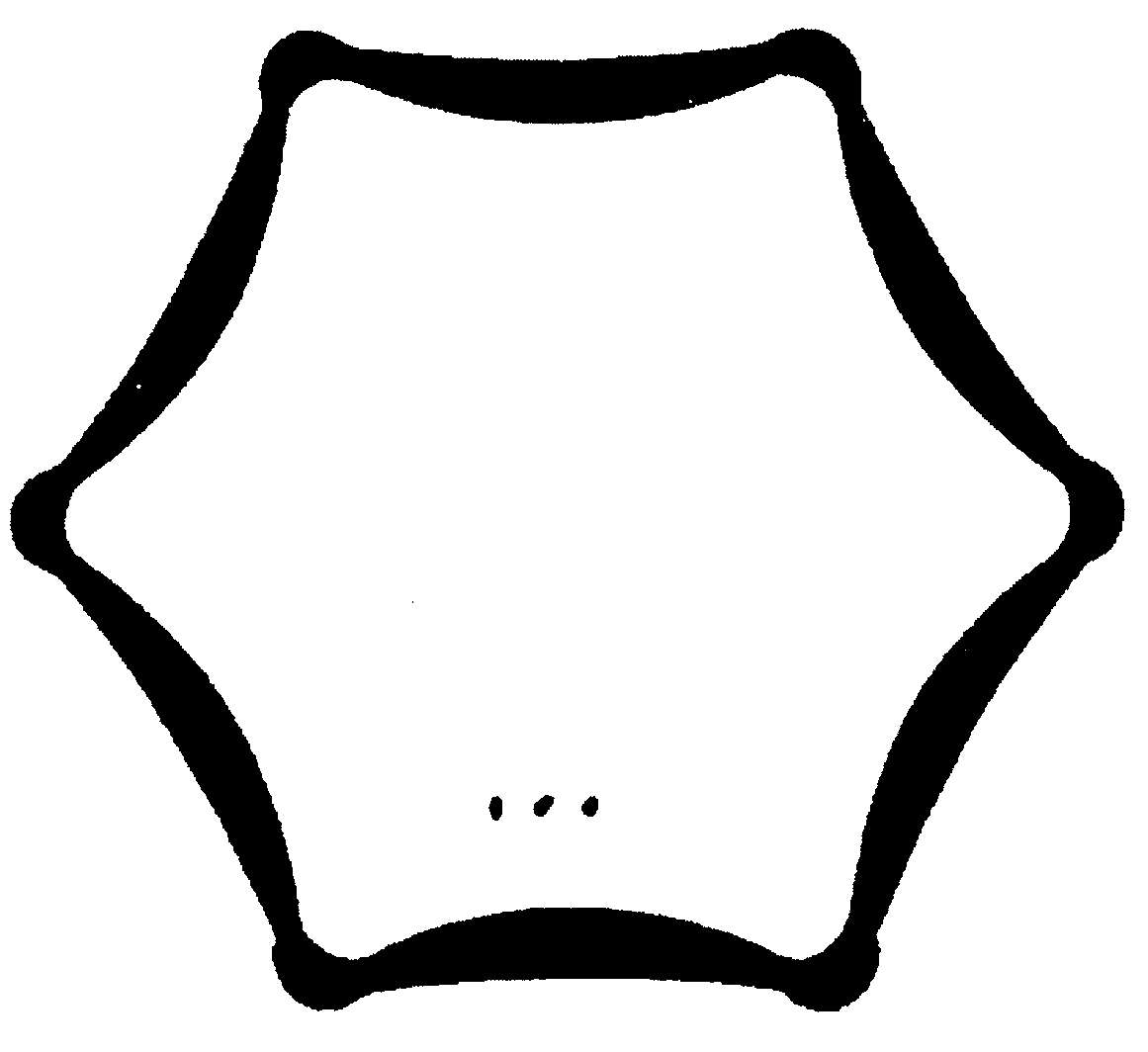

    1. Obrázek 2

4. NÁPISY TÝKAJÍCÍ SE PROVEDENÍ
1. Vyrazí se tyto nápisy týkající se provedení lahve:
  1. 4.1 nápisy týkající se použité oceli:
    1. - číslo označující hodnotu R v MPa, která byla použita jako základ výpočtu,
    2. - symbol N (lahev normalizačně žíhaná, nebo normalizačně žíhaná a popouštěná) nebo symbol T (lahev kalená a popouštěná);
  1. 4.2 nápisy týkající se hydraulické zkoušky:
    1. hodnota zkušebního přetlaku v 0,1 MPa;
  1. 4.3 nápisy týkající se typu lahve:
    1. hmotnost lahve včetně všech částí s lahví pevně spojených, avšak bez ventilu, v kilogramech a nejmenší objem zaručený výrobcem lahve v litrech;
    2. Čísla udávající hmotnost a objem musí být zaokrouhlena na jedno desetinné místo. Hodnota objemu se zaokrouhluje dolů, hodnota hmotnosti se zaokrouhluje nahoru.
  1. 4.4 nápisy týkající se místa původu lahve:
    1. velké písmeno (nebo písmena) označující zemi původu, dále pak značka výrobce a výrobní číslo.
