Žádost o značení periodické prohlídky a zkoušky na tlakové nádobě bude považována jako prohlášení, že tlaková nádoba splňuje příslušné normy pro tlakové nádoby a požadavky RID. Organizace periodické prohlídky a zkoušky musí připevnit značku periodické prohlídky a zkoušky, včetně své registrované značky na každou schválenou tlakovou nádobu. (viz 6.2.2.7.7)

Zpráva potvrzující, že tlaková nádoba úspěšně prošla periodickou prohlídkou a zkouškou musí být vydána organizací periodické prohlídky a zkoušky před jejím naplněním.

6.2.2.6.6 Zprávy
Organizace periodické prohlídky a zkoušky musí uchovávat zprávy o tlakových nádobách a zkouškách (jak úspěšně prošlých, tak i těch které neprošly) včetně místa zkušebního zařízení po dobu nejméně 15 let.
Vlastník tlakové nádoby musí uchovávat identickou zprávu až do další periodické prohlídky a zkoušky, pokud tlaková nádoba není vyloučena z provozu.

6.2.2.7 Značení UN tlakových nádob pro vícenásobné použití
POZNÁMKA: Požadavky na UN značení systémů pro ukládání hydridů kovů jsou uvedeny v 6.2.2.9, požadavky na značení pro UN svazky lahví jsou uvedeny v 6.2.2.10 a požadavky na značení uzávěrů jsou uvedeny v 6.2.2.11.

6.2.2.7.1 Pláště UN tlakových nádob a uzavřené kryogenní nádoby pro vícenásobné použití musí být označeny jasně a čitelně certifikačními provozními a výrobními značkami. Tyto značky musí být trvale připevněny (např. vyraženy, vyryty nebo vyleptány). Označení musí být na rameni, na horním konci nebo na hrdle pláště tlakové nádoby nebo na trvale připojené součásti tlakové nádoby (např. přivařený límec nebo korozi odolná destička přivařená na vnějším plášti kryogenní nádoby). S výjimkou obalového UN symbolu musí být minimální rozměr těchto značek 5 mm pro tlakové nádoby s průměrem větším nebo rovným 140 mm a 2,5 mm pro tlakové nádoby s průměrem menším nežli 140 mm. Minimální rozměr UN symbolu pro balení musí být 10 mm pro tlakové nádoby s průměrem větším nebo rovným 140 mm a 5 mm pro tlakové nádoby s průměrem menším než 140 mm
6.2.2.7.2 Budou použita následující certifikační označení:
(a) Symbol Spojených národů pro obaly.
Tento symbol nesmí být použit pro účely jiné nežli k osvědčení, že obal, FIBC, přemístitelná cisterna nebo MEGC splňuje příslušné požadavky kapitol 6.1, 6.2, 6.3, 6.5, 6.6, 6.7 nebo 6.11.
Tento symbol nesmí být použit pro tlakové nádoby, které splňují pouze požadavky 6.2.3 až 6.2.5 (viz 6.2.3.9).
(b) Technická norma (např. ISO 9809-1) použitá pro návrh, výrobu a zkoušení;
POZNÁMKA: U lahví na acetylén musí být rovněž vyznačena norma ISO 3807.

(c) Znak identifikující zemi schválení, uvedený rozlišovací značkou používanou pro motorová vozidla v mezinárodní silniční dopravě²;

POZNÁMKA: Pro účely této značky se zemí schválení rozumí země příslušného orgánu, který povolil první prohlídku a zkoušku jednotlivé nádoby v době výroby.

(d) Identifikační značka nebo značka inspekční organizace, která je u příslušného orgánu v zemi schvalující značení zaregistrována;

(e) Datum první prohlídky, rok (čtyři číslice) následované měsícem (2 číslice) oddělené lomítkem (např. „/“);

POZNÁMKA: Pokud je prováděno posouzení shody láhve na acetylén podle 6.2.1.4.4 (b) a inspekční organizace pro plášť láhve a láhev na acetylén se liší, jsou vyžadovány jejich příslušné značky (d). U dokončené láhve na acetylén se vyžaduje pouze datum první prohlídky (e). Pokud se země schválení inspekční organizace odpovědné za první prohlídku a zkoušku liší, použije se druhá značka (c).

6.2.2.7.3 Budou použita následná provozní označení:
(f) Zkušební tlak v barech, kterému předchází písmena „PH“ a následují písmena „BAR“;
(g) Hmotnost prázdné tlakové nádoby včetně všech trvale připojených integrálních částí (např. hrdlo, kroužek, patní kroužek atd.) v kilogramech následované písmeny „KG“. Tato hmotnost nesmí zahrnovat hmotnost uzávěru(ů), ochranného kloboučku ventilů nebo ochranného krytu ventilu, žádný povlak nebo v případě acetylenu porézní materiál. Hmotnost musí být vyjádřena třemi platnými číslicemi, poslední číslice se zaokrouhluje nahoru. Pro lahve s hmotností menší, než 1kg musí být hmotnost vyjádřena dvěma platnými číslicemi, poslední číslice se zaokrouhluje nahoru. V případě tlakových nádob pro UN číslo 1001 acetylen, rozpuštěný a UN číslo 3374 acetylen, bez rozpouštědla, bude po desetinné čárce nejméně jedno desetinné místo a dvě číslice pro tlakové nádoby menší než 1 kg;
(h) Minimální zaručená tloušťka stěny v mm, následovaná písmeny „MM“. Toto značení se nevyžaduje pro tlakové nádoby s vnitřním objemem menším nebo rovným 1 litr nebo pro kompozitní lahve nebo pro uzavřené kryogenní nádoby;
(i) V případě tlakových nádob pro stlačené plyny, UN číslo 1001 acetylen, rozpuštěný a UN číslo 3374 acetylen, bez rozpouštědla, pracovní tlak v barech, kterému předcházejí písmena „PW“. V případě uzavřených kryogenních nádob nejvyšší povolený provozní tlak předcházejí písmena „MAWP“;
POZNÁMKA: Pokud je plášť lahve určen k použití jako láhev na acetylén (včetně porézního materiálu), značka pracovního tlaku se nevyžaduje, dokud není láhev na acetylén dokončena.

(j) V případě tlakových nádob na zkapalněné plyny, hluboce zchlazené zkapalněné plyny a rozpuštěné plyny, hydraulický vnitřní objem, vyjádřený na tři platné číslice, poslední číslice se zaokrouhluje dolů, po kterém následuje písmeno „L“. Pokud hodnota minimálního nebo jmenovitého hydraulického vnitřního objemu je celé číslo, nemusí být číslice za desetinnou čárkou uvedeny;

(k) V případě lahví pro UN 1001 acetylén, rozpuštěný:

(i) hmotnost lahve v kilogramech sestávající z celkové hmotnosti prázdného pláště láhve, provozní výstroje (včetně porézního materiálu), která nebyla demontována během plnění, jakéhokoli nátěru, rozpouštědla a saturačního plynu vyjádřená číslem se třemi platnými číslicemi, poslední číslice se zaokrouhluje dolů, následovaná písmeny „KG“. Za desetinnou čárkou musí být uvedeno alespoň jedno desetinné místo. Pro tlakové nádoby o hmotnosti menší než 1 kg musí být hmotnost vyjádřena dvěma platnými číslicemi, poslední číslice se zaokrouhluje dolů;

(ii) identifikace porézního materiálu (např. název nebo ochranná známka); a

(iii) celková hmotnost naplněné lahve na acetylén v kilogramech následovaná písmeny „KG“;

(l) V případě lahví pro UN 3374 acetylén, bez rozpouštědla:

(i) hmotnost lahve v kilogramech sestávající z celkové hmotnosti prázdného pláště láhve, provozní výstroje (včetně porézního materiálu), která nebyla demontována během plnění a jakéhokoli nátěru vyjádřená číslem se třemi platnými číslicemi, poslední číslice se zaokrouhluje dolů, následovaná písmeny „KG“. Za desetinnou čárkou musí být uvedeno alespoň jedno desetinné místo. Pro tlakové nádoby o hmotnosti menší než 1 kg musí být hmotnost vyjádřena dvěma platnými číslicemi, poslední číslice se zaokrouhluje dolů;

(ii) identifikace porézního materiálu (např. název nebo ochranná známka); a

(iii) celková hmotnost naplněné lahve na acetylén v kilogramech následovaná písmeny „KG“.

6.2.2.7.4 Budou použita následná výrobní značení:
(m) Označení závitu lahve (např. 25E). Tato značka se nevyžaduje pro uzavřené kryogenní nádoby;
POZNÁMKA: Informace o značkách, které mohou být použity k identifikaci závitu lahví, jsou uvedeny v ISO/TR 11364, Lahve na plyny - Seznam národních a mezinárodních závitových ventilů/hrdel lahví na plyny a jejich identifikace a systém značení.

(n) Značka výrobce registrovaná příslušným orgánem. Pokud země výroby není stejná jako země schválení, musí značce výrobce předcházet značka identifikující zemi výroby, uvedená rozlišovací značkou používanou pro motorová vozidla v mezinárodní silniční dopravě². Značka země a značka výrobce musí být odděleny mezerou nebo lomítkem;

POZNÁMKA: U lahví na acetylén, pokud se výrobce lahve na acetylén a výrobce pláště lahve liší, se vyžaduje pouze značka výrobce dokončené lahve na acetylén.

(o) Sériové číslo přidělené výrobcem;

(p) V případě ocelových tlakových nádob a kompozitních tlakových nádob s ocelovou vložkou, určených pro přepravu plynů s rizikem vodíkového zkřehnutí, písmeno „H“ udávající snášenlivost oceli (viz ISO 11114-1:2012 + A1:2017);

(q) Pro kompozitní lahve a trubky, které mají omezenou provozní životnost, je nápis “KONEČNÝ”, následuje zobrazení provozní živostnosti jako rok (čtyři číslice), následovaný měsícem (dvě číslice), oddělené lomítkem (tj. "/");

(r) Pro kompozitní lahve a trubky, které mají omezenou provozní životnost vyšší než 15 let, a pro kompozitní lahve a trubky, které mají neomezenou provozní životnost, je nápis “SERVIS”, následuje zobrazení data 15 let od data výroby (první prohlídka) zobrazen jako rok (čtyři číslice), následovaný měsícem (dvě číslice), oddělené lomítkem (tj. "/");

POZNÁMKA: V okamžiku kdy původní konstrukční typ prošel požadavky zkušebního programu provozní životnosti, v souladu s 6.2.2.1.1 POZNÁMKA 2 nebo 6.2.2.1.2 POZNÁMKA 2, budoucí výroba již nevyžaduje toto původní značku provozní životnosti. Původní značka provozní životnosti Počáteční životnost značka musí být nečitelná na lahvích a trubkách konstrukčního typu, který splnil požadavky zkušebního programu provozní životnosti.

6.2.2.7.5 Výše uvedená značení musí být umístěna ve třech skupinách:
1. - Výrobní značky budou v horní skupině a musí se objevit následně v pořadí uvedeném v 6.2.2.7.4 kromě u značek popsaných v 6.2.2.7.4 (q) a (r) které musí být v těsné blízkosti značek periodických prohlídek a zkušebních značek podle 6.2.2.7.7.
2. - Provozní značky podle 6.2.2.7.3 musí být ve skupině uprostřed a zkušební tlak (f) musí být bezprostředně za pracovním tlakem (i), pokud je předepsán.
3. - Certifikační značky musí být ve spodní skupině a musí být uvedeny v pořadí daném v 6.2.2.7.2

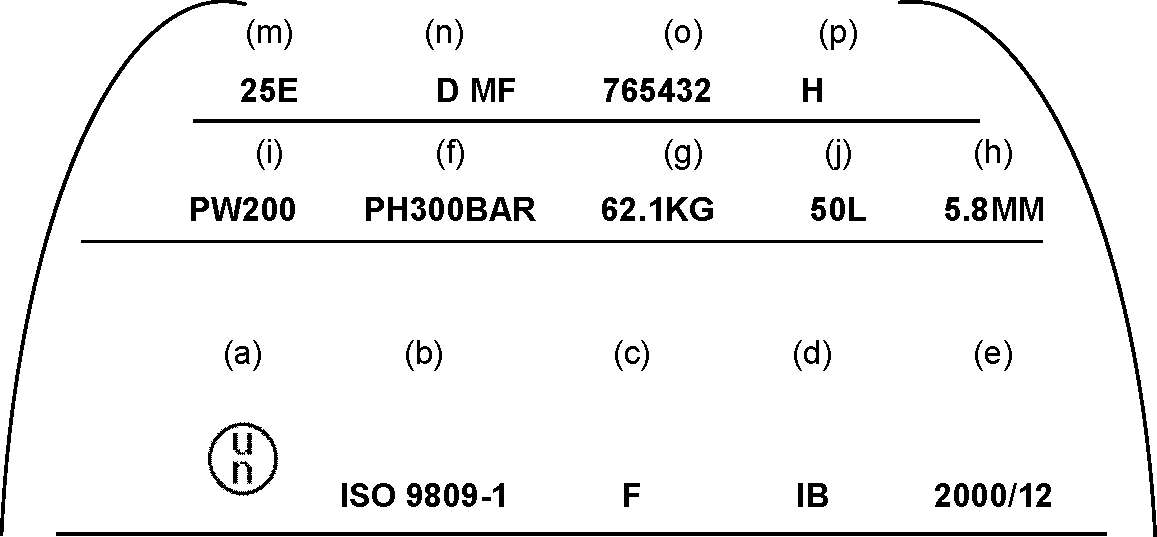

Následující příklad je použitelný pro značení lahve.

6.2.2.7.6 Ostatní značení jsou povolena na jiných plochách mimo boční stěny za předpokladu, že jsou umístěna na málo namáhaných plochách, a ne v rozměrech a do hloubky, které by mohly způsobit škodlivé koncentrace napětí. V případě uzavřených kryogenních nádob, může být toto značení na oddělené destičce připevněné k vnějšímu plášti. Taková značení nesmějí být v rozporu s povinným značením.
6.2.2.7.7 Navíc k předchozímu značení musí být každá nádoba určená pro vícenásobné použití, která splňuje požadavky periodické prohlídky a zkoušky, podle 6.2.2.4 opatřena značením uvádějícím:
(a) Označení určující zemi pověřující organizaci periodickou prohlídku a zkouškou uvedené rozlišovací značkou používanou pro motorová vozidla v mezinárodní silniční dopravě³. Tato značka se nevyžaduje, pokud je tato organizace schválena příslušným orgánem země schvalující výrobu;
(b) Registrovanou značku organizace pověřenou příslušným orgánem pro provádění periodických prohlídek a zkoušek;
(c) Datum periodické prohlídky a zkoušky, rok, (dvě číslice), následované měsícem (dvě číslice) oddělené lomítkem (např. „/“). Pro označení roku je možno použít čtyři číslice.
Výše uvedené znaky se objeví v následujícím pořadí.

6.2.2.7.8 Značky podle 6.2.2.7.7 mohou být vyryty na kovovém kroužku připevněném k láhvi nebo tlakovému sudu, když je ventil instalován, a který je odnímatelný pouze odpojením ventilu od láhve nebo tlakového sudu.
6.2.2.7.9 (Vypuštěno)

6.2.2.8 Značení UN lahví pro jedno použití
1. 6.2.2.8.1 UN lahve pro jedno použití musí být zřetelně a viditelně označeny certifikací a specifickým označením pro plyn nebo lahev. Tyto značky musí být trvale připevněny (např. nastříkány pomocí šablony, vyraženy, vyryty nebo vyleptány) na lahvi. S výjimkou použití šablony, musí být značky na rameni, horním konci nebo na hrdle pláště lahve nebo na trvale připevněné součásti lahve (např. přivařeném límci). S výjimkou obalového symbolu UN a nápisu „ZNOVU NEPLNIT“, musí být minimální rozměr značek 5 mm pro lahve o průměru větším nebo rovným 140 mm a 2,5 mm pro lahve o průměru menším než 140 mm. Minimální rozměr obalového symbolu UN musí být 10 mm pro lahve o průměru větším nebo rovným 140 mm a 5 mm pro lahve o průměru menším než 140 mm. Nejmenší rozměr nápisu „ZNOVU NEPLNIT“ musí být 5 mm.
2. 6.2.2.8.2 Značky uvedené v 6.2.2.7.2 až 6.2.2.7.4 musí být použity s výjimkou (g), (h) a (m). Sériové číslo (o) může být nahrazeno číslem šarže. Navíc, slova „ZNOVU NEPLNIT“ se vyžadují s velikostí písmen nejméně 5 mm na výšku.
3. 6.2.2.8.3 Požadavky 6.2.2.7.5 se použijí.
4. POZNÁMKA: Pro lahve na jedno použití je možno, kvůli jejich rozměru, nahradit tyto trvalé značky štítkem.
1. 6.2.2.8.4 Jiná značení se povolují za předpokladu, že jsou provedena na plochách s nízkým napětím mimo boční stěny a nemají takový rozměr, aby mohly způsobit škodlivé koncentrace napětí. Takové značky nesmějí být v rozporu s povinným označením.

6.2.2.9 UN značení zásobníkových systémů hydridu kovu
1. 6.2.2.9.1 UN zásobníkové systémy hydridu kovu musí být označeny jasně a čitelně níže uvedenými značkami. Tyto značky musí být na zásobníkovém systému hydridu kovu trvale připevněny (např. vyraženy, vyryty nebo vyleptány). Značky musí být na rameni, na horním konci nebo na hrdle zásobníkového systému hydridu kovu nebo na trvale připojené součásti zásobníkového systému hydridu kovu. S výjimkou obalového UN symbolu musí být minimální rozměr těchto značek 5 mm pro zásobníkové systémy hydridu kovu s průměrem větším nebo rovným 140 mm a 2,5 mm pro zásobníkové systémy hydridu kovu s průměrem menším než 140 mm. Minimální rozměr UN symbolu na obal musí být 10 mm pro zásobníkové systémy hydridu kovu s průměrem větším nebo rovným 140 mm a 5 mm pro zásobníkové systémy hydridu kovu s průměrem menším než 140 mm.
2. 6.2.2.9.2 Musí být použity následující značky:
  (a) Symbol Spojených národů pro obaly;
  Tento symbol nesmí být použit pro jiné účely než pro osvědčení, že obal, FIBC, přemístitelná cisterna nebo MEGC splňuje příslušné požadavky kapitol 6.1, 6.2, 6.3, 6.5, 6.6, 6.7 nebo 6.11.
  (b) “ISO 16111“ (technická norma používaná pro typ, výrobu a zkoušení);
  (c) Znak identifikující zemi schválení, uvedený rozlišovací značkou používanou pro motorová vozidla v mezinárodní silniční dopravě⁴ ;
3. POZNÁMKA: Pro účely této značky se zemí schválení rozumí země příslušného orgánu, který povolil první prohlídku a zkoušku jednotlivého systému v době výroby.
1. 6.2.2.9.3 Ostatní značky jsou povoleny, pod podmínkou, že jsou provedena na plochách s nízkým napětím mimo boční stěny a nemají takový rozměr, aby mohly způsobit škodlivé koncentrace napětí. Takové značky nesmí být v rozporu s povinným označením.
2. 6.2.2.9.4 Navíc k předchozímu značení musí být každý zásobníkový systém hydridu kovu, který splňuje požadavky periodické prohlídky a zkoušky, podle 6.2.2.4 opatřen značením uvádějícím:
  (a) Značka určující zemi, která pověřuje organizaci periodickou prohlídku a zkouškou, uvedená rozlišovací značkou používanou pro motorová vozidla v mezinárodní silniční dopravě⁴. Tato značka se nevyžaduje, pokud je tato organizace schválena příslušným orgánem země schvalující výrobu;
  (b) Registrovanou značku organizace pověřenou příslušným orgánem pro provádění periodických prohlídek a zkoušek;
  (c) Datum periodické prohlídky a zkoušky, rok, (dvě číslice), následně měsíc (dvě číslice) oddělené lomítkem (např. „/“). Pro označení roku je možno použít čtyři číslice.
  Výše uvedené značky musí být uváděny ve stanoveném pořadí

6.2.2.10 Značení UN svazků lahví
1. 6.2.2.10.1 Jednotlivé pláště lahví ve svazku lahví musí být označeny v souladu s 6.2.2.7. Jednotlivé uzávěry ve svazku lahví musí být označeny podle 6.2.2.11.
2. 6.2.2.10.2 Opakovaně plnitelné UN svazky lahví musí být zřetelně a čitelně označeny certifikačními, provozními a výrobními značkami. Tyto značky musí být trvale provedeny (například razítko, vyrytí nebo vyleptání) na desce trvale připevněné k rámu svazku lahví. S výjimkou UN symbolu balení musí být minimální rozměr těchto značek 5 mm. Minimální velikost UN symbolu balení musí být 10 mm.
3. 6.2.2.10.3 Použijí se následující značky:
  (a) Certifikační značky specifikované v 6.2.2.7.2 (a), (b), (c), (d) a (e);
  (b) Provozní značky specifikované v 6.2.2.7.3 (f), (i), (j) a celková hmotnost rámu svazku a všech trvale připojených částí (pláště lahví a provozní výstroj). Svazky určené pro přepravu acetylenu UN 1001, rozpuštěného a UN 3374 acetylenu, bez rozpouštědla musí mít uvedenou hmotnost obalu, jak je specifikováno v bodu B.4.2 normy ISO 10961:2010; a
  (c) Výrobní značky specifikované v 6.2.2.7.4 (n), (o) a případně (p).
1. 6.2.2.10.4 Značky musí být umístěny ve třech skupinách:
  (a) Výrobní značky musí být v horním seskupení a musí být uvedeny za sebou v pořadí uvedeném v 6.2.2.10.3 (c);
  (b) Provozní značky v 6.2.2.10.3 (b) musí být ve středním seskupení a provozní značce uvedené v 6.2.2.7.3 (f) musí bezprostředně předcházet provozní značka uvedená v 6.2.2.7.3 (i), přičemž poslední uvedená je povinná;
  (c) Certifikační značky musí být ve spodní skupině a musí být uvedeny za sebou v pořadí uvedeném v 6.2.2.10.3 (a);

6.2.2.11 Značení uzávěrů opakovaně plnitelných UN tlakových nádob
Na uzávěrech musí být zřetelně a čitelně umístěny následující trvalé značky (např. vyražené, vyryté nebo vyleptané):
(a) identifikační značka výrobce;
(b) konstrukční norma nebo označení konstrukční normy;
(c) datum výroby (rok a měsíc nebo rok a týden) a
(d) identifikační značka inspekční organizace odpovědné za první prohlídku a zkoušku, pokud je to relevantní.
Zkušební tlak ventilu musí být vyznačen, pokud je nižší než zkušební tlak, který je vyžadován jmenovitým parametrem připojení plnicího ventilu.

6.2.2.12 Ekvivalentní postupy pro posuzování shody a periodické prohlídky a zkoušky
Pro UN tlakové nádoby se považují požadavky podle 6.2.2.5 a 6.2.2.6 za splněné, pokud se použijí následující postupy:
