Sdělení Ministerstva zahraničních věcí o přijetí změn Přílohy A – Všeobecná ustanovení a ustanovení týkající se nebezpečných látek a předmětů a Přílohy B – ustanovení o dopravních prostředcích a o přepravě Dohody o mezinárodní silniční přepravě nebezpečných věcí (ADR)

(h) zajistit provádění periodických inspekcí a zkoušek dle 6.2.2.6.5; a

(i) udržovat účinný a vhodný systém zpráv a záznamů dle 6.2.2.6.6.

1. 6.2.2.6.3 Systém kvality a audit organizace pro periodické inspekce a zkoušky
   1. 6.2.2.6.3.1 Systém kvality

      Systém kvality musí obsahovat všechny prvky, požadavky a předpisy přijaté organizací pro periodické inspekce a zkoušky. Musí být systematicky a přehledně zdokumentován formou písemných rozhodnutí, postupů a instrukcí.

      Systém kvality musí obsahovat:

      (a) popis organizační struktury a odpovědností;

      (b) pravidla a postup, které budou používány pro inspekce a zkoušky, kontrolu kvality a zajištění kvality,

      (c) záznamy o kvalitě, jako jsou zprávy o inspekci, zkušební a kalibrační data a certifikáty;

      (d) rozbory managementu k zajištění účinné činnosti systému kvality vycházející z auditů provedených podle 6.2.2.6.3.2;

      (e) postup kontroly dokumentů a jejich revize;

      (f) prostředky pro kontrolu tlakových nádob neodpovídajícím předpisům; a

      (g) školicí programy a kvalifikační postupy pro příslušný personál.

   1. 6.2.2.6.3.2 Audit

      Organizace pro periodické inspekce a zkoušky a jeho systém kvality musí být podroben auditu, aby se zjistilo, zda splňuje požadavky ADR ke spokojenosti příslušného orgánu.

      Audit musí být proveden jako součást prvního schvalovacího procesu (viz 6.2.2.6.4.3). Audit může být vyžádán jako součást postupu pro změnu schválení (viz 6.2.2.6.4.6).

      Periodické audity musí být provedeny ke spokojenosti příslušného orgánu, aby se zajistilo, že organizace pro periodické inspekce a zkoušky stále splňuje požadavky ADR.

      Organizace pro periodické inspekce a zkoušky musí být seznámen s výsledky auditu. Oznámení musí obsahovat všechny závěry auditu a veškerá požadovaná nápravná opatření.

   1. 6.2.2.6.3.3 Udržování systému kvality

      Organizace pro periodické inspekce a zkoušky musí udržovat systém kvality tak, jak byl schválen, aby zůstal odpovídající a účinný.

      Organizace pro periodické inspekce a zkoušky musí oznámit příslušnému orgánu, který, schválil systém kvality, jakékoli zamýšlené změny, podle postupu pro změnu schválení uvedeného v 6.2.2.6.4.6.

1. 6.2.2.6.4 Schvalovací proces organizace pro periodické inspekce a zkoušky

   První schválení

   1. 6.2.2.6.4.1 Organizace, která si přeje provádět periodické inspekce a zkoušky tlakových nádob podle norem pro tlakové nádoby a ADR, musí požádat, získat a uchovat schvalovací certifikát vydaný příslušným orgánem.

      Toto písemné schválení musí být, na požádání, předloženo příslušnému orgánu země použití.

   1. 6.2.2.6.4.2 Žádost musí být podána pro každou organizaci pro periodické inspekce a zkoušky a musí obsahovat:

      (a) jméno a adresu organizace pro periodické inspekce a zkoušky, a pokud je žádost podána pověřeným zástupcem, také jeho jméno a adresu;

      (b) adresu každého střediska provádějícího periodickou inspekci a zkoušku;

      (c) jméno a titul osoby (osob) zodpovědné za systém kvality;

      (d) identifikaci tlakových nádob, metod periodických inspekcí a zkoušek a příslušných norem pro tlakové nádoby zohledněných v systému kvality;

      (e) dokumentaci každého střediska, vybavení a systému kvality, jak je to specifikováno v 6.2.2.6.3.1;

      (f) záznamy o kvalifikaci a o školení zkušebního personálu pro periodické inspekce a zkoušky; a,

      (g) podrobnosti o jakémkoli zamítnutí nebo schválení podobné žádosti jiným příslušným orgánem.

   1. 6.2.2.6.4.3 Příslušný orgán musí:

      (a) přezkoumat dokumentaci, aby ověřil, že postupy jsou v souladu s požadavky odpovídajících norem pro tlakové nádoby a ADR; a

      (b) provést audit podle 6.2.2.6.3.2, aby ověřil, zda jsou inspekce a zkoušky prováděny podle požadavků příslušných norem pro tlakové nádoby a ADR, ke spokojenosti příslušného orgánu.

   1. 6.2.2.6.4.4 Po provedení auditu s uspokojivými výsledky a splnění všech příslušných požadavků uvedených v 6.2.2.6.4 musí být vydán schvalovací certifikát. Ten musí obsahovat jméno organizace pro periodické inspekce a zkoušky, registrovanou značku, adresu každého střediska a data nezbytná pro identifikaci jeho schválených činností (např. identifikace tlakových nádob, metody periodických inspekcí a zkoušek a příslušné normy pro tlakové nádoby).
   2. 6.2.2.6.4.5 Pokud je organizací pro periodické inspekce a zkoušky schválení odepřeno, musí příslušný orgán poskytnout písemně podrobné zdůvodnění tohoto zamítnutí.

   Modifikace schválení organizace pro periodické inspekce a zkoušky

   1. 6.2.2.6.4.6 Po schválení musí organizace pro periodické inspekce a zkoušky oznámit vydávajícímu příslušnému orgánu veškeré změny týkající se informací poskytnutých podle 6.2.2.6.4.2 ve vztahu k prvnímu schválení.

      Změny musí být vyhodnoceny, aby se určilo, zdali požadavky příslušných norem pro tlakové nádoby a ADR budou splněny. Může být požadován audit podle 6.2.2.6.3.2. Příslušný orgán musí tyto změny přijmout, nebo je písemnou formou zamítnout, a pokud je to nutné, vydat pozměněný schvalovací certifikát.

   1. 6.2.2.6.4.7 Na žádost musí příslušný orgán sdělit všem dalším příslušným orgánům informace týkající se prvních schválení, změn ve schváleních a odejmutých schválení.

1. 6.2.2.6.5 Periodické inspekce a zkoušky a certifikace tlakových nádob

   Umístění značky organizace pro periodické inspekce a zkoušky na tlakovou nádobu je považováno za prohlášení, že tlaková nádoba splňuje příslušné normy pro tlakové nádoby a požadavky ADR. Organizace pro periodické inspekce a zkoušky musí umístit označení periodické inspekce a zkoušky, včetně své registrované značky na každou schválenou tlakovou nádobu (viz 6.2.2.7.6).

   Zpráva potvrzující, že tlaková nádoba úspěšně prošla periodickou inspekcí a zkouškou musí být vydána organizací pro periodické inspekce a zkoušky před naplněním tlakové nádoby.

1. 6.2.2.6.6 Záznamy

   Organizace pro periodické inspekce a zkoušky musí uchovávat záznamy o všech periodických inspekcích a zkouškách tlakových nádobách (jak úspěšných, tak i neúspěšných) včetně adresy zkušebního střediska po dobu nejméně 15 let.

   Vlastník tlakové nádoby musí uchovávat identickou zprávu až do příští periodické inspekce a zkoušky, pokud tlaková nádoba není trvale vyřazena z provozu.

1. 6.2.2.7 Značení opakovaně plnitelných UN tlakových nádob
2. POZNÁMKA: Požadavky na značení UN systémů pro ukládání hydridů kovů jsou uvedeny v 6.2.2.9, požadavky na značení pro svazky UN lahví jsou uvedeny v 6.2.2.10 a požadavky na značení uzávěrů jsou uvedeny v 6.2.2.11.
1. 6.2.2.7.1 Opakovaně plnitelné pláště UN tlakových nádob a uzavřené kryogenní nádoby musí být označeny jasně a čitelně certifikačními, provozními a výrobními značkami. Tyto značky musí být trvale připevněny (např. vyraženy, vyryty nebo vyleptány). Označení musí být na rameni, na horním konci nebo na hrdle pláště tlakové nádoby nebo na trvale připojené součásti tlakové nádoby (např. přivařený límec nebo korozi odolná destička přivařená na vnějším plášti kryogenní nádoby). S výjimkou UN znaku pro obaly musí být minimální rozměr těchto značek 5 mm pro tlakové nádoby s průměrem větším nebo rovným 140 mm a 2,5 mm pro tlakové nádoby s průměrem menším nežli 140 mm. Minimální rozměr UN znaku pro obaly musí být 10 mm pro tlakové nádoby s průměrem větším nebo rovným 140 mm a 5 mm pro tlakové nádoby s průměrem menším než 140 mm.
2. 6.2.2.7.2 Musí se použít následující certifikační značky:

   (a) Znak Spojených národů pro obaly



   Tento znak nesmí být použit pro účely jiné nežli k osvědčení, že obal, flexibilní kontejner pro volně ložené látky, přemístitelná cisterna nebo MEGC splňuje příslušné požadavky kapitol 6.1, 6.2, 6.3, 6.5, 6.6, 6.7 nebo 6.11. Tento znak nesmí být použit pro tlakové nádoby, které splňují pouze požadavky uvedené v 6.2.3 až 6.2.5 (viz. 6.2.3.9).

   (b) Technická norma (např. ISO 9809-1) použitá pro konstrukci, výrobu a zkoušení;

3. POZNÁMKA: U lahví na acetylén musí být rovněž vyznačena norma ISO 3807.

(c) Písmeno (a) identifikující zemi schválení, uvedené rozlišovací značkou používanou pro motorová vozidla v mezinárodní silniční dopravě².

4. POZNÁMKA: Pro účely této značky se zemí schválení rozumí země příslušného orgánu, který povolil počáteční kontrolu a zkoušku jednotlivé nádoby v době výroby.

(d) Identifikační značka nebo značka inspekční organizace, která je zaregistrována u příslušného orgánu země schvalující značení;

(e) Datum první inspekce, rok (čtyři číslice) následovaný měsícem (2 číslice) oddělené lomítkem (např. „/ ”).

5. POZNÁMKA: Pokud je prováděno posouzení shody láhve na acetylén podle 6.2.1.4.4 (b) a inspekční organizace pro plášť láhve a láhev na acetylén se liší, jsou vyžadovány jejich příslušné značky (d). U dokončené láhve na acetylén se vyžaduje pouze datum první inspekce (e). Pokud se země schválení inspekční organizace odpovědné za první inspekci a zkoušku liší, použije se druhá značka (c).
1. 6.2.2.7.3 Musí se použít následující provozní značení:

   (f) Zkušební tlak v barech, kterému předcházejí písmena „PH“ a následují písmena „BAR“;

   (g) Hmotnost prázdné tlakové nádoby včetně všech trvale připojených integrálních částí (např. hrdlový kroužek, patní kroužek atd.) v kilogramech, následovaná písmeny „ KG „. Tato hmotnost nesmí zahrnovat hmotnost uzávěru(ů), ochranného kloboučku ventilů nebo ochranného krytu ventilu, žádný povlak, nebo v případě acetylenu porézní materiál. Hmotnost musí být vyjádřena číslem s třemi platnými číslicemi, poslední číslice se zaokrouhluje nahoru. Pro láhve s hmotností menší než 1 kg musí být hmotnost vyjádřena číslem se dvěma platnými číslicemi, poslední číslice se zaokrouhluje nahoru. V případě tlakových nádob pro UN 1001 acetylen, rozpuštěný a UN 3374 acetylen, bez rozpouštědla bude za desetinnou čárkou nejméně jedno desetinné místo a dvě desetinná místa pro tlakové nádoby menší než 1 kg.

   (h) Minimální zaručená tloušťka stěny tlakové nádoby v mm, následovaná písmeny „MM”. Toto značení se nevyžaduje pro tlakové nádoby s hydraulickým vnitřním objemem menším nebo rovným 1 litr nebo pro kompozitní láhve nebo pro uzavřené kryogenní nádoby.

   (i) V případě tlakových nádob pro stlačené plyny, UN 1001 acetylen, rozpuštěný a UN 3374 acetylen, bez rozpouštědla provozní tlak v barech, kterému předcházejí písmena „PW”. V případě uzavřených kryogenních nádob nejvyšší dovolený provozní tlak, jemuž předcházejí písmena „ MAWP”.

2. POZNÁMKA: Pokud je plášť lahve určen k použití jako láhev na acetylén (včetně porézního materiálu), značka pracovního tlaku se nevyžaduje, dokud není láhev na acetylén dokončena.

(j) V případě tlakových nádob na zkapalněné plyny, hluboce zchlazené zkapalněné plyny a rozpuštěné plyny, hydraulický vnitřní objem v litrech, vyjádřený na tři platné číslice, poslední číslice se zaokrouhluje dolů, po kterém následuje písmeno „L”. Pokud hodnota minimálního nebo jmenovitého hydraulického vnitřního objemu je celé číslo, nemusí být číslice za desetinnou čárkou uvedeny.

(k) V případě lahví pro UN 1001 acetylén, rozpuštěný:

(i) hmotnost lahve v kilogramech sestávající z celkové hmotnosti prázdného pláště láhve, provozní výstroje (včetně porézního materiálu), která nebyla demontována během plnění, jakéhokoli nátěru, rozpouštědla a saturačního plynu vyjádřená číslem se třemi platnými číslicemi, poslední číslice se zaokrouhluje dolů, následovaná písmeny „KG“. Za desetinnou čárkou musí být uvedeno alespoň jedno desetinné místo. Pro tlakové nádoby o hmotnosti menší než 1 kg musí být hmotnost vyjádřena dvěma platnými číslicemi, poslední číslice se zaokrouhluje dolů;

(ii) identifikace porézního materiálu (např. název nebo ochranná známka); a

(iii) celková hmotnost naplněné lahve na acetylén v kilogramech následovaná písmeny „KG“;

(l) V případě lahví pro UN 3374 acetylén, bez rozpouštědla:

(i) hmotnost lahve v kilogramech sestávající z celkové hmotnosti prázdného pláště láhve, provozní výstroje (včetně porézního materiálu), která nebyla demontována během plnění a jakéhokoli nátěru vyjádřená číslem se třemi platnými číslicemi, poslední číslice se zaokrouhluje dolů, následovaná písmeny „KG“. Za desetinnou čárkou musí být uvedeno alespoň jedno desetinné místo. Pro tlakové nádoby o hmotnosti menší než 1 kg musí být hmotnost vyjádřena dvěma platnými číslicemi, poslední číslice se zaokrouhluje dolů;

(ii) identifikace porézního materiálu (např. název nebo ochranná známka); a

(iii) celková hmotnost naplněné lahve na acetylén v kilogramech následovaná písmeny „KG“.

1. 6.2.2.7.4 Musí být použita následující výrobní značení:

   (m) Označení závitu láhve (např. 25E). Tato značka se nevyžaduje pro uzavřené kryogenní nádoby.

2. POZNÁMKA: Informace o značkách, které mohou být použity k identifikaci závitu lahví, jsou uvedeny v ISO/TR 11364, Lahve na plyny - Seznam národních a mezinárodních závitových ventilů/hrdel lahví na plyny a jejich identifikace a systém značení.

(n) Značka výrobce registrovaná příslušným orgánem. Pokud země výroby není stejná jako země schválení, musí značce výrobce předcházet značka identifikující zemi výroby, uvedená rozlišovací značkou používanou pro motorová vozidla v mezinárodní silniční dopravě². Značka země a značka výrobce musí být odděleny mezerou nebo lomítkem.

3. POZNÁMKA: U lahví na acetylén, pokud se výrobce lahve na acetylén a výrobce pláště lahve liší, se vyžaduje pouze značka výrobce dokončené lahve na acetylén.

(o) Sériové číslo přidělené výrobcem;

(p) V případě ocelových tlakových nádob a kompozitních tlakových nádob s ocelovou vložkou, určených pro přepravu plynů s rizikem vodíkového zkřehnutí, písmeno „H” udávající snášenlivost oceli (viz ISO 11114-1:2012 + A1:2017);

(q) Pro kompozitní lahve a trubky, které mají omezenou provozní životnost, je nápis “FINAL”, následuje zobrazení provozní živostnosti jako rok (čtyři číslice), následovaný měsícem (dvě číslice), oddělené lomítkem (tj. "/");

(r) Pro kompozitní lahve a trubky, které mají omezenou provozní životnost vyšší než 15 let, a pro kompozitní lahve a trubky, které mají neomezenou provozní životnost, je nápis “SERVIS”, následuje zobrazení data 15 let od data výroby (původní inspekce) zobrazen jako rok (čtyři číslice), následovaný měsícem (dvě číslice), oddělené lomítkem (tj. "/").

4. POZNÁMKA: V okamžiku kdy původní konstrukční typ prošel požadavky zkušebního programu provozní životnosti, v souladu s 6.2.2.1.1 POZNÁMKA 2 nebo 6.2.2.1.2 POZNÁMKA 2, budoucí výroba již nevyžaduje toto původní značku provozní životnosti. Původní značka provozní životnosti Počáteční životnost značka musí být nečitelná na lahvích a trubkách konstrukčního typu, který splnil požadavky zkušebního programu provozní životnosti.
1. 6.2.2.7.5 Výše uvedená značení musí být umístěna ve třech skupinách:
   1. – Výrobní značení musí být v horní skupině a musí se objevit postupně v pořadí uvedeném v 6.2.2.7.4 kromě u značek popsaných v 6.2.2.7.4 (q) a (r) které musí být v těsné blízkosti značek periodických inspekcí a zkušebních značek podle 6.2.2.7.7.
   2. – Provozní značení podle 6.2.2.7.3 musí být ve skupině uprostřed a zkušební tlak (f) musí být bezprostředně za provozním tlakem (i), pokud je vyžadován.
   3. – Certifikační značení musí být ve spodní skupině a musí být uvedeno v pořadí uvedeném v 6.2.2.7.2.

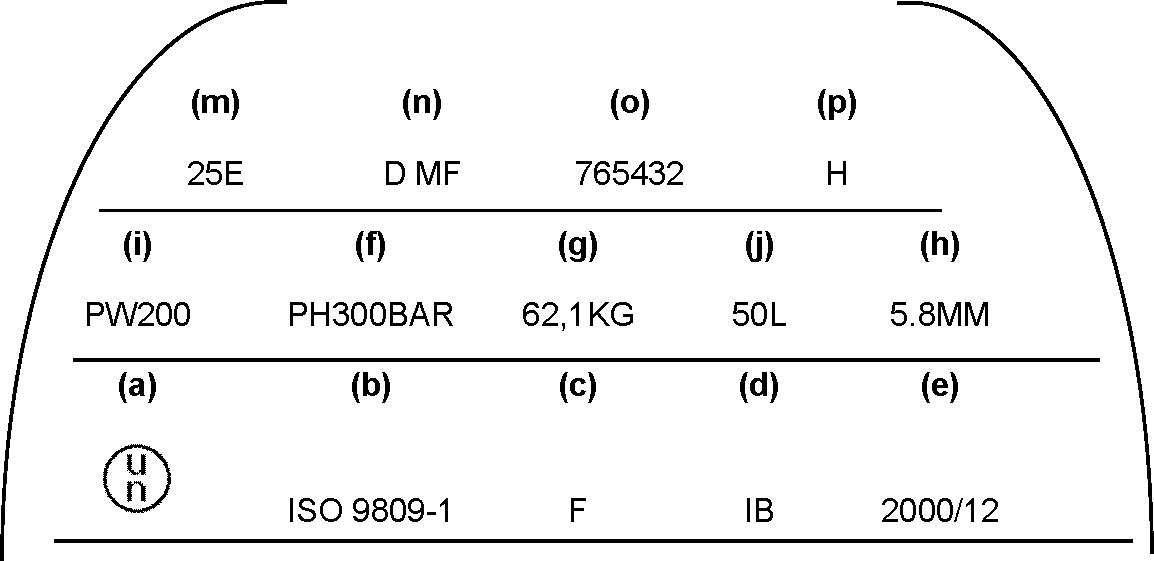

   Následující příklad značení láhve:


1. 6.2.2.7.6 Jsou povolena i jiná značení na jiných plochách než boční stěny za předpokladu, že jsou umístěna na málo namáhaných plochách, a ne v rozměrech a do hloubky, které by mohly způsobit škodlivé koncentrace napětí. V případě uzavřených kryogenních nádob může být toto značení na oddělené destičce připevněné k vnějšímu plášti. Taková značení nesmějí být v rozporu s předepsaným značením.
2. 6.2.2.7.7 Navíc k předchozímu značení musí být každá opakovaně plnitelná tlaková nádoba, která splňuje požadavky na periodické inspekce a zkoušky podle 6.2.2.4, opatřena značením uvádějícím:

   (a) písmeno (a) rozlišovací značky země, která schválila organizaci pro periodické inspekce a zkoušky, uvedené rozlišovací značkou používanou pro motorová vozidla v mezinárodní silniční dopravě². Tato značka se nevyžaduje, pokud je tato organizace schválena příslušným orgánem země schvalující výrobu.

   (b) registrovanou značku organizace pověřené příslušným orgánem pro provádění periodických inspekcí a zkoušek;

   (c) datum periodické inspekce a zkoušky, rok (dvě číslice), následovaný měsícem (dvě číslice), oddělené lomítkem (např. „/”). Pro označení roku je možno použít čtyři číslice.

   Výše uvedené značení se objeví postupně v uvedeném pořadí.

1. 6.2.2.7.8 Značky podle 6.2.2.7.7 mohou být vyryty na kovovém kroužku připevněném k láhvi nebo tlakovému sudu, když je ventil instalován, a který je odnímatelný pouze odpojením ventilu od láhve nebo tlakového sudu.
2. 6.2.2.7.9 (Vypuštěno)

1. 6.2.2.8 Značení UN lahví pro jedno použití
   1. 6.2.2.8.1 UN láhve pro jedno použití musí být zřetelně a viditelně označeny certifikační značkou a specifickým označením pro plyny nebo pro láhev. Tyto značky musí být trvale připevněny (např. nastříkány pomocí šablony, vyraženy, vyryty nebo vyleptány) na každé lahvi. S výjimkou použití šablony musí být značky na rameni, horním konci nebo na hrdle pláště lahve nebo na trvale připevněné součásti lahve (např. na přivařeném límci). S výjimkou UN znaku pro obaly a nápisu „ZNOVU NEPLNIT”, musí být minimální rozměr značek 5 mm pro lahve o průměru větším nebo rovném 140 mm a 2,5 mm pro lahve o průměru menším než 140 mm. Minimální rozměr UN znaku pro obaly musí být 10 mm pro lahve o průměru větším nebo rovném 140 mm a 5 mm pro lahve o průměru menším než 140 mm. Nejmenší rozměr nápisu „ZNOVU NEPLNIT” musí být 5 mm.
   2. 6.2.2.8.2 Značky uvedené v 6.2.2.7.2 až 6.2.2.7.4 musí být použity, s výjimkou (g), (h) a (m). Sériové číslo (o) může být nahrazeno číslem šarže. Navíc, slova „ ZNOVU NEPLNIT” se vyžadují s výškou písmen nejméně 5 mm.
   3. 6.2.2.8.3 Požadavky uvedené v 6.2.2.7.5 se použijí.
   4. POZNÁMKA: U lahví pro jedno použití je možno, kvůli jejich rozměrům, tyto trvalé značky nahradit.
   1. 6.2.2.8.4 Jiná značení jsou dovolena za předpokladu, že jsou provedena na plochách s nízkým napětím mimo boční stěny a nemají takové rozměry a hloubku, aby mohly způsobit škodlivé koncentrace napětí. Takové značky nesmějí být v rozporu s předepsaným označením.

1. 6.2.2.9 Značení UN zásobníkového systému s hydridem kovu
   1. 6.2.2.9.1 UN zásobníkový systém s hydridem kovu musí být označen jasně a čitelně značkami uvedenými níže. Tyto značky musí být trvale připevněny (např. vyraženy, vyryty nebo vyleptány) na UN zásobníkovém systému s hydridem kovu. Označení musí být na rameni, na horním konci nebo na hrdle UN zásobníkového systému s hydridem kovu nebo na trvale připojené součásti UN zásobníkového systému s hydridem kovu. S výjimkou znaku Spojených národů pro obaly musí být minimální rozměr těchto značek 5 mm pro UN zásobníkový systém s hydridem kovu s nejmenším celkovým rozměrem větším nebo rovným 140 mm a 2,5 mm pro UN zásobníkový systém s hydridem kovu s nejmenším celkovým rozměrem menším nežli 140 mm. Minimální rozměr znaku Spojených národů pro obaly musí být 10 mm pro UN zásobníkový systém s hydridem kovu s nejmenším celkovým rozměrem větším nebo rovným 140 mm a 5 mm pro UN zásobníkový systém s hydridem kovu s nejmenším celkovým rozměrem menším než 140 mm.
   2. 6.2.2.9.2 Musí se použít následující značky:


      (a) Znak Spojených národů pro obaly;
