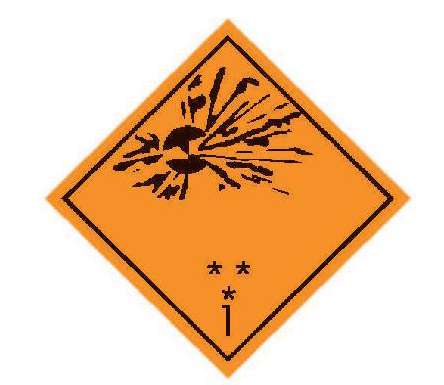

| (č. 1) |
| Podtřídy 1.1, 1.2 a 1.3 |
| Symbol (vybuchující puma): černý; |
| podklad: oranžový; číslice “1” v dolním rohu |
- 5.2.2.2.1.2 Láhve pro třídu 2 mohou být vzhledem ke svému tvaru, pozici a fixačním systémům pro přepravu, opatřeny bezpečnostními značkami představujícími smysl bezpečnostních značek uvedených v tomto oddílu, jejichž rozměry byly zmenšeny podle rozměrů uvedených v mezinárodní normě ISO 7225:2005 “Gas cylinders - Precautionary labels” (Plynové lahve - Výstražné bezpečnostní značky), aby mohly být umístěny na necylindrickou část takových lahví (hrdla).
Nehledě na ustanovení v 5.2.2.1.6 se bezpečnostní značky mohou překrývat v rozsahu stanoveném normou ISO 7225:2005. Avšak ve všech případech bezpečnostní značka hlavního nebezpečí a číslice uvedené na jakékoli bezpečnostní značce musí zůstat plně viditelné a symboly rozeznatelné.
Prázdné nevyčištěné tlakové nádoby pro plyny třídy 2 mohou být přepravovány se zastaralými nebo poškozenými bezpečnostními značkami za účelem nového naplnění, popřípadě prohlídky a umístění nové bezpečnostní značky v souladu s platnými předpisy, nebo likvidace tlakové nádoby.
- 5.2.2.2.1.3 S výjimkou bezpečnostních značek pro podtřídy 1.4, 1.5 a 1.6 třídy 1 musí horní polovina bezpečnostní značky obsahovat obrazový symbol a dolní polovina musí obsahovat:
(a) pro třídy 1, 2, 3, 5.1, 5.2, 7, 8 a 9 číslo třídy;
(b) pro třídy 4.1, 4.2 a 4.3 číslici „4“;
(c) pro třídy 6.1 a 6.2 číslici „6“.
Bezpečnostní značky smějí obsahovat text, jako je UN číslo nebo slova popisující nebezpečí (např. „flammable“) podle 5.2.2.2.1.5, pokud tento text nezakrývá nebo nesnižuje význam jiných informací, které musí být na bezpečnostní značce.
- 5.2.2.2.1.4 Kromě toho musí být na bezpečnostních značkách pro třídu 1, s výjimkou podtříd 1.4, 1.5 a 1.6, uvedeno v jejich dolní polovině, nad číslem třídy, číslo podtřídy a písmeno skupiny snášenlivosti pro látku nebo předmět. Na bezpečnostních značkách pro podtřídy 1.4, 1.5 a 1.6 musí být v jejich horní polovině uvedeno číslo podtřídy a v dolní polovině číslo třídy a písmeno skupiny snášenlivosti.
- 5.2.2.2.1.5 Na bezpečnostních značkách, s výjimkou bezpečnostních značek pro třídu 7, uvedení jakéhokoli případného textu (jiného než číslo třídy) v prostoru pod symbolem musí být omezeno na údaje o povaze nebezpečí a o bezpečnostních opatřeních při manipulaci.
- 5.2.2.2.1.6 Symboly, text a čísla musí být dobře čitelné a nesmazatelné a na všech bezpečnostních značkách musí být uvedeny v černé barvě kromě:
(a) bezpečnostní značky třídy 8, na které jsou eventuální text a číslo uvedeny v barvě bílé;
(b) bezpečnostních značek se zeleným, červeným nebo modrým podkladem, na kterých symboly, text a čísla mohou být uvedeny v barvě bílé.
(c) bezpečnostní značky třídy 5.2, na které smí být symbol v bílé barvě; a
(d) bezpečnostní značky podle vzoru č. 2.1 umístěné na lahve a malé nádobky obsahující
plyny UN čísel 1011, 1075, 1965 a 1978, kde mohou být uvedeny na podkladové barvě
nádoby, jestliže je zajištěn jejich dostatečný kontrast.
- 5.2.2.2.1.7 Všechny bezpečnostní značky musí být schopné odolat povětrnostním účinkům bez podstatného snížení jejich čitelnosti.
- 5.2.2.2.2 Vzory bezpečnostních značek
NEBEZPEČÍ TŘÍDY 1
Výbušné látky a předměty
NEBEZPEČÍ TŘÍDY 1 Výbušné látky a předměty
(č. 1.4) (č. 1.5) (č. 1.6) Podtřída 1.4 Podtřída 1.5 Podtřída 1.6 Podklad: oranžový; číslice: černé; výška číslic musí být asi 30 mm a tlouštka čáry asi 5 mm
(u bezpečnostní značky o rozměrech 100 mm x 100 mm); číslice “1” v dolním rohu - ** Údaj podtřídy – neudává se, je-li výbušnost vedlejším nebezpečím
- * Údaj skupiny snášenlivosti – neudává se, je-li výbušnost vedlejším nebezpečím
NEBEZPEČÍ TŘÍDY 12
Plyny
 |
| (č. 2.1) |
| Hořlavé plyny |
| Symbol (plamen): černý nebo bílý; |
| (kromě provedení podle 5.2.2.2.1.6(d)) |
| podklad: červený; číslice “2“ v dolním rohu |
 |

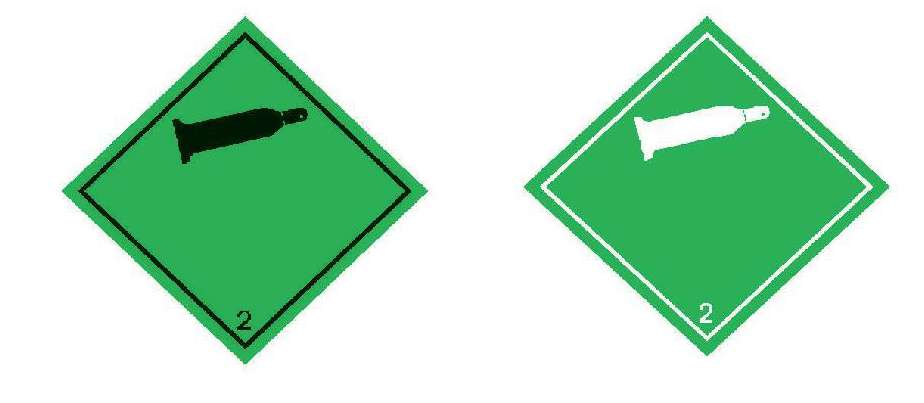

| (č. 2.2) |
| Nehořlavé, netoxické plyny |
| Symbol (plynová lahev): černý nebo bílý; |
| podklad: zelený; číslice “2” v dolním rohu |
NEBEZPEČÍ TŘÍDY 3
Hořlavé kapaliny
 |

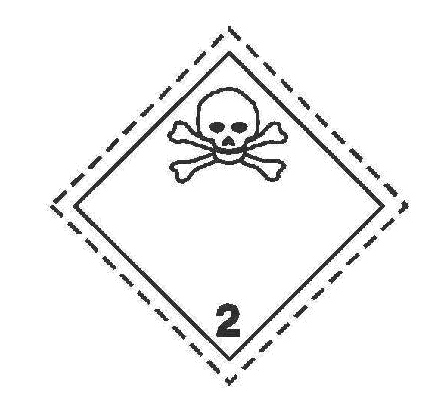

| (č. 2.3) |
| Toxické plyny |
| Symbol (lebka na zkřížených kostech): černý; |
| podklad: bílý; číslice “2” v dolním rohu |
 |

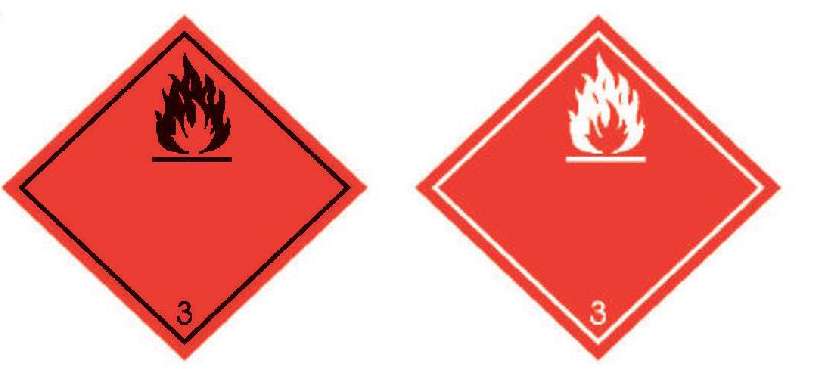

| (č. 3) |
| Symbol (plamen): černý nebo bílý; |
| podklad: červený; číslice “3” v dolním rohu |
NEBEZPEČÍ TŘÍDY 4.1
Hořlavé tuhé látky, samovolně se rozkládající látky a znecitlivěné tuhé výbušné látky
 |
| (č. 4.1) |
| Symbol (plamen): černý; |
| podklad: bílý se sedmi svislými |
| červenými pruhy; |
| číslice "4" v dolním rohu |
NEBEZPEČÍ TŘÍDY 4.2
Samozápalné látky
 |

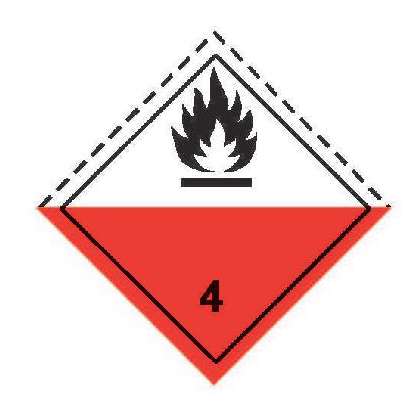

| (č. 4.2) |
| Symbol (plamen): černý; |
| podklad: horní polovina bíla a dolní |
| polovina červená; |
| číslice "4" v dolním rohu |
NEBEZPEČÍ TŘÍDY 4.3
Látky, které ve styku s vodou vyvíjejí hořlavé plyny
 |

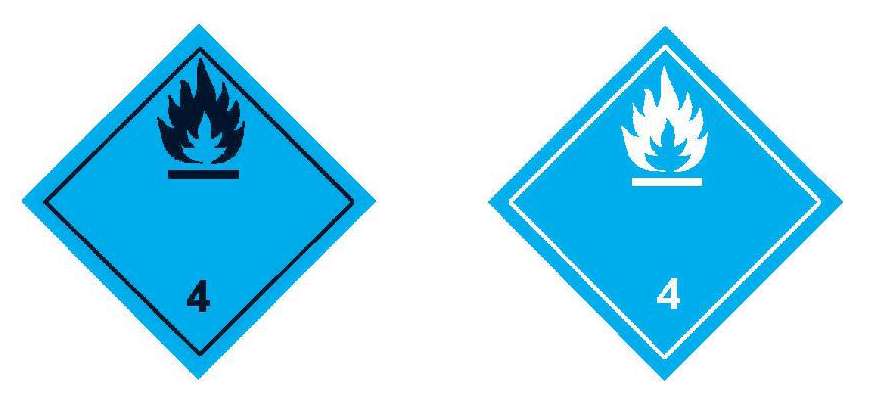

| (č. 4.3.) |
| Symbol (plamen): černý nebo bílý; |
| podklad modrý; |
| číslice "4" v dolním rohu |
NEBEZPEČÍ TŘÍDY 5.1
Látky podporující hoření
 |

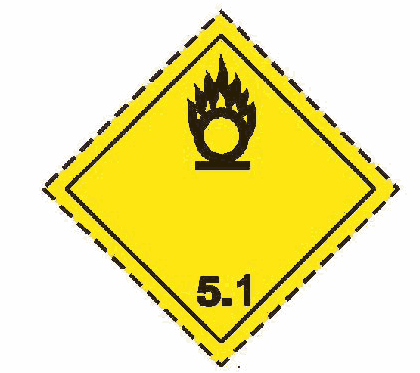

| (č. 5.1) |
| Symbol (plamen nad kruhem): černý; |
| podklad: žlutý |
| číslice “5.1” v dolním rohu |
NEBEZPEČÍ TŘÍDY 5.2
Organické peroxidy
 |

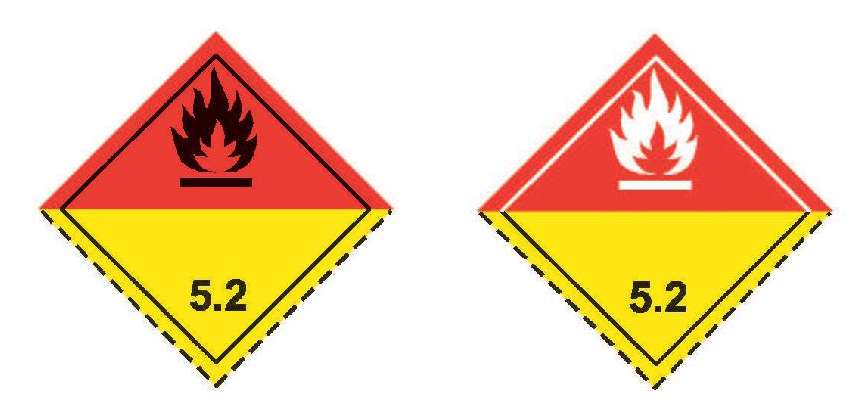

| (č. 5.2) |
| Symbol (plamen): černý nebo bílý; |
| podklad: horní polovina červená; dolní polovina žlutá; |
| číslice “5.2” v dolním rohu |
NEBEZPEČÍ TŘÍDY 6.1
Toxické látky
 |

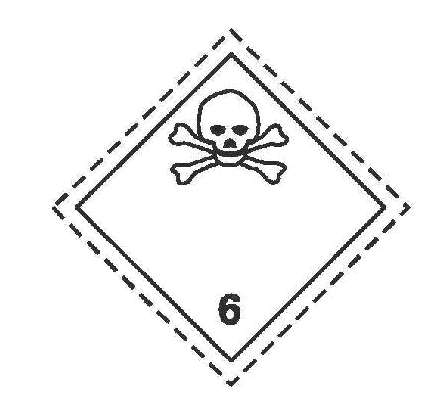

| (č. 6.1) |
| Symbol (lebka na zkřížených kostech): černý; |
| podklad: bílý; číslice “6” v dolním rohu |
NEBEZPEČÍ TŘÍDY 6.2
Infekční látky
 |

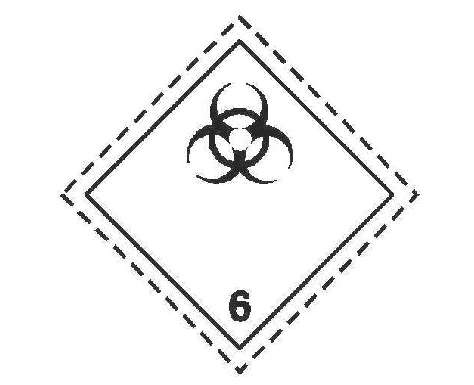

| (č. 6.2) |
| V dolní polovině bezpečnostní značky mohou být uvedeny nápisy: “INFEKČNÍ LÁTKA" a “Při poškození nebo úniku uvědomte neprodleně veřejné zdravotnické orgány”; |
| Symbol (kruh, který je překryt třemi srpky měsíce) a údaje: černé; |
| podklad: bílý; číslice “6" v dolním rohu |
NEBEZPEČÍ TŘÍDY 7
Radioaktivní látky
 |

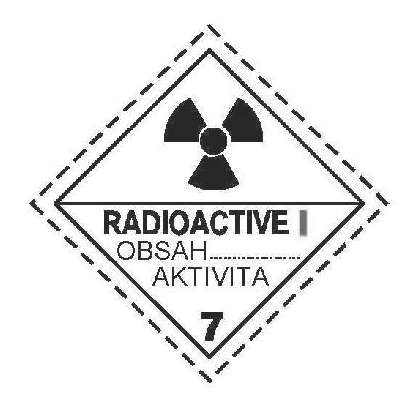

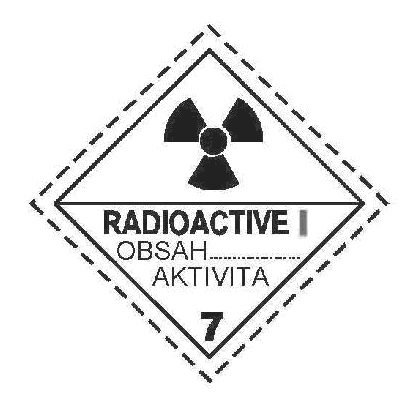

| (č. 7A) |
| Kategorie I – BÍLÁ |
| Symbol záření (trojlístek): černý; |
| podklad: bílý; |
| text (předepsaný): černý v dolní polovině bezpečnostní značky: |
| “RADIOACTIVE” |
| “CONTENTS …” |
| “ACTIVITY …”; |
| za výrazem “RADIOACTIVE” následuje svislý červený pruh; číslice “7” v dolním rohu |
 |  |

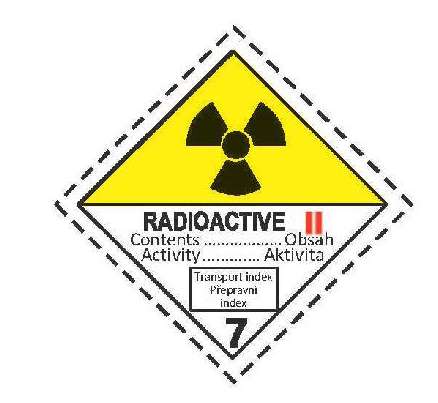

| (č. 7B) | (č. 7C) |
| Kategorie II – ŽLUTÁ | Kategorie III - ŽLUTÁ |
| Symbol žáření (trojlístek: černý; | |
| podklad: horní polovina žlutá s bílým okrajem, dolní polovina bílá; | |
| text (předepsaný): černý v dolní polovině bezpečnostní značky: | |
| “RADIOACTIVE” | |
| “CONTENTS ...” | |
| “ACTIVITY ...”; | |
| v černě orámovaném poli: “TRANSPORT INDEX” | |
| za výrazem “RADIOACTIVE” následují | |
| dva svislé červené pruhy; | tři svislé červené pruhy; |
| číslice "7" v dolním rohu | |
 |

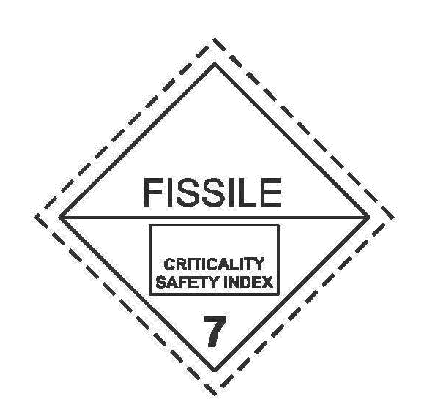

| (č. 7E) |
| Štěpné látky třídy 7 |
| Podklad bílý; |
| text (předepsaný): černá v horní polovině bezpečnostní značky: “FISSILE”; |
| v černě orámovaném poli v doní polovině bezpečnostní značky: |
| “CRITICALITY SAFETY INDEX”; |
| číslice «7» v dolním rohu |
NEBEZPEČÍ TŘÍDY 8
Žíravé látky
 |
| (č. 8 ) |
| Symbol (kapky padající z jedné zkumavky na kov a z druhé zkumavky na ruku): černý; |
| Podklad: horní polovina bíla; dolní polovina černá s bílým okrajem; |
| číslice “8” v dolním rohu |
NEBEZPEČÍ TŘÍDY 9
Jiné nebezpečné látky a předměty
 |

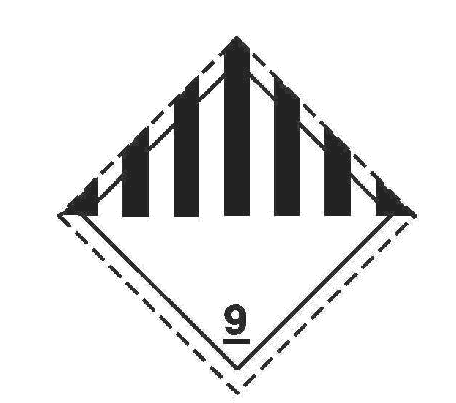

| (č. 9) |
| Symbol (sedm svislých pruhů v horní polovině): |
| černý; podklad: bílý; |
| podtržena číslice “9“ v dolním rohu |
