| Souřadnice barevnosti bodů v rozích plochy diagramu barevnosti | ||||
|---|---|---|---|---|
| X | O,52 | 0.52 | 0,578 | 0,618 |
| Y | 0,38 | 0,40 | 0,422 | 0,38 |
Na kontejnerech přepravujících nebezpečné tuhé látky ve volně loženém stavu a na cisternových kontejnerech, MEGC a přemístitelných cisternách mohou být oranžové tabulky předepsané v 5.3.2.1.2, 5.3.2.1.4 a 5.3.2.1.5 nahrazeny samolepicí fólií, barevným nátěrem nebo jakýmkoli jiným rovnocenným způsobem. Toto alternativní označení musí odpovídat specifikacím uvedeným v tomto pododdílu, s výjimkou ustanovení týkajících se odolnosti proti ohni uvedených v 5.3.2.2.1 a 5.3.2.2.2.
Koeficient jasu odrážející barvy: β > 0,12.
Vztažný střed E, standardní světelný zdroj C, normální dopad 45 °pod zorným úhlem 0 °
Koeficient odrazové svítivosti při úhlu osvětlení 5 ° pod zorným úhlem 0,2 °:
nejméně 20 candel na lux a m2.
- 5.3.2.2.2 Identifikační číslo nebezpečnosti a UN číslo sestává z černých číslic o výšce 100 mm a tloušťce čáry 15 mm. Identifikační číslo nebezpečnosti musí být uvedeno v horní části tabulky a UN číslo v dolní části; obě čísla musí být od sebe oddělena vodorovnou černou čárou o tloušťce 15 mm, vedenou v polovině výšky tabulky od jednoho jejího okraje k druhému (viz 5.3.2.2.3). Identifikační číslo nebezpečnosti a UN číslo musí být nesmazatelná a musí zůstat čitelná po 15 minutách přímého působení ohně. Vyměnitelná čísla a písmena na tabulkách představující identifikační číslo nebezpečnosti a UN číslo musí zůstat na svém místě během přepravy a bez ohledu na orientaci vozidla.

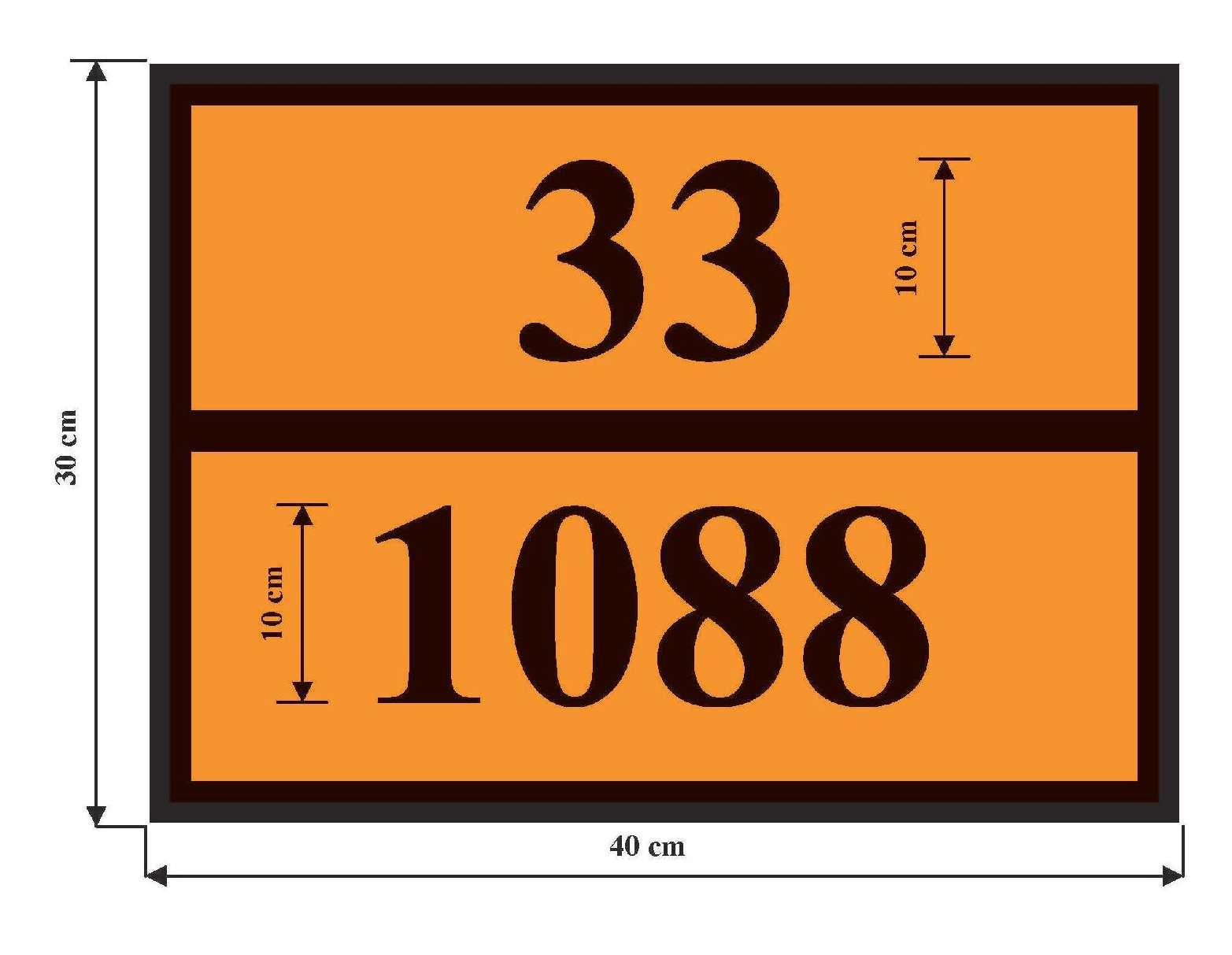

- 5.3.2.2.3 Příklad oranžové tabulky s identifikačním číslem nebezpečnosti a UN číslem
Identifikační číslo nebezpečnosti (2 nebo 3 číslice, případně s předřazeným písmenem X, viz 5.3.2.3) UN číslo (4 číslice) Podklad oranžový.
Okraj, vodorovná čára a číslice černé, tloušťka 15 mm.
- 5.3.2.2.4 Dovolené tolerance pro rozměry stanovené v tomto pododdílu jsou ±10 %.
- 5.3.2.2.5 Jsou-li oranžové tabulky připevněny na sklopných panelech, musí být konstruovány a zajištěny tak, aby se nemohly rozevřít nebo se uvolnit z držáku během přepravy (zejména jako výsledek rázů nebo neúmyslných činností).
- 5.3.2.3 Význam identifikačních čísel nebezpečnosti
- 5.3.2.3.1 Identifikační číslo nebezpečnosti sestává ze dvou nebo třech číslic. Obecně označují číslice tato nebezpečí:
2 Únik plynu tlakem nebo chemickou reakcí 3 Hořlavost kapalin (par) a plynů nebo kapalin schopných samoohřevu 4 Hořlavost tuhých látek nebo tuhých látek schopných samoohřevu 5 Podpora hoření 6 Toxicita nebo nebezpečí infekce 7 Radioaktivita 8 Žíravost 9 Nebezpečí prudké samovolné reakce - POZNÁMKA: Nebezpečí prudké samovolné reakce ve významu číslice 9 zahrnuje z povahy látky vyplývající možnost nebezpečí výbuchu, rozpadu nebo polymerační reakce za uvolňování značného tepla nebo hořlavých a/nebo toxických plynů.
Zdvojení číslice označuje zvýšení příslušného nebezpečí.
Postačuje-li k označení nebezpečnosti látky jediná číslice, doplní se tato číslice na druhém místě nulou.
Následující kombinace číslic však mají zvláštní význam: 22, 323, 333, 362, 382, 423, 44, 446, 462, 482, 539, 606, 623, 642, 823, 842, 90 a 99 (viz. 5.3.2.3.2).
Pokud je před identifikačním číslem nebezpečnosti uvedeno písmeno „X“, znamená to, že látka reaguje nebezpečně s vodou. Pro takové látky smí být použita voda pouze po schválení znalci.
Pro látky třídy 1 se jako identifikační číslo nebezpečnosti použije klasifikační kód podle sloupce (3b) tabulky A kapitoly 3.2. Klasifikační kód sestává z:
- 5.3.2.3.1 Identifikační číslo nebezpečnosti sestává ze dvou nebo třech číslic. Obecně označují číslice tato nebezpečí:
- 5.3.2.3.2 Identifikační čísla nebezpečnosti uvedená ve sloupci (20) tabulky A kapitoly 3.2 mají tento význam:
20 dusivý plyn nebo plyn bez vedlejšího nebezpečí 22 hluboce zchlazený zkapalněný plyn; dusivý 223 hluboce zchlazený zkapalněný plyn, hořlavý 225 hluboce zchlazený zkapalněný plyn, podporující hoření 23 hořlavý plyn 239 hořlavý plyn, který může vyvolat samovolně prudkou reakci 25 plyn podporující hoření 26 toxický plyn 263 toxický plyn, hořlavý 265 toxický plyn, podporující hoření 268 toxický plyn, žíravý 30 hořlavá kapalina (bod vzplanutí od 23°C do 60°C včetně) nebo hořlavá kapalina nebo tuhá látka v roztaveném stavu s bodem vzplanutí vyšším než 60°C ohřátá na teplotu rovnou nebo vyšší než její bod vzplanutí, nebo kapalina schopná samoohřevu 323 hořlavá kapalina reagující s vodou a vyvíjející hořlavé plyny X323 hořlavá kapalina reagující nebezpečně s vodou a vyvíjející hořlavé plyny 1 33 velmi hořlavá kapalina (bod vzplanutí pod 23°C) 333 pyroforní kapalina X333 pyroforní kapalina reagující nebezpečně s vodou1 336 velmi hořlavá kapalina, toxická 338 velmi hořlavá kapalina, žíravá X338 velmi hořlavá kapalina, žíravá, reagující nebezpečně s vodou1 339 velmi hořlavá kapalina, která může vyvolat samovolně prudkou reakci 36 hořlavá kapalina (bod vzplanutí od 23 °C do 60 °C včetně), slabě toxická nebo kapalina schopná samoohřevu, toxická 362 hořlavá kapalina, toxická, reagující s vodou, vyvíjející hořlavé plyny X362 hořlavá kapalina, toxická, reagující nebezpečně s vodou, vyvíjející hořlavé plyny1 368 hořlavá kapalina, toxická, žíravá 38 hořlavá kapalina (bod vzplanutí od 23°C do 60°C včetně), slabě žíravá, nebo kapalina schopná samoohřevu, žíravá 382 hořlavá kapalina, žíravá, reagující s vodou, vyvíjející hořlavé plyny X382 hořlavá kapalina, žíravá, reagující nebezpečně s vodou, vyvíjející hořlavé plyny1 39 hořlavá kapalina, která může vyvolat samovolně prudkou reakci 40 hořlavá tuhá látka nebo samovolně se rozkládající látka nebo látka schopná samoohřevu 423 tuhá látka, reagující s vodou, vyvíjející hořlavé plyny nebo hořlavá tuhá látka, reagující s vodou, vyvíjející hořlavé plyny nebo tuhá látka schopná samoohřevu, reagující s vodou, vyvíjející hořlavé plyny X423 tuhá látka, reagující nebezpečně s vodou, vyvíjející hořlavé plyny nebo hořlavá tuhá látka, reagující nebezpečně s vodou, vyvíjející hořlavé plyny nebo tuhá látka schopná samoohřevu, reagující nebezpečně s vodou, vyvíjející hořlavé plyny1. 43 samozápalná (pyroforní) tuhá látka X432 samozápalná (pyroforní) tuhá látka, reagující nebezpečně s vodou, vyvíjející 43 samozapalna (pyroforní) tuhá látka X432 samozapalna (pyroforní) tuhá látka, reagující nebezpečně s vodou, vyvíjející hořlavé plyny1 44 hořlavá tuhá látka, která je při zvýšené teplotě v roztaveném stavu 446 hořlavá tuhá látka, toxická, která je při zvýšené teplotě v roztaveném stavu 46 hořlavá tuhá látka nebo tuhá látka schopná samoohřevu, toxická 462 toxická tuhá látka, reagující s vodou, vyvíjející hořlavé plyny X462 tuhá látka, nebezpečně reagující s vodou, vyvíjející toxické plyny 1 48 hořlavá tuhá látka nebo tuhá látka schopná samoohřevu, žíravá 482 žíravá tuhá látka, reagující s vodou, vyvíjející hořlavé plyny X482 tuhá látka, nebezpečně reagující s vodou, vyvíjející hořlavé plyny 1 50 látka podporující hoření 539 hořlavý organický peroxid 55 látka silně podporující hoření 556 látka silně podporující hoření, toxická 558 látka silně podporující hoření, žíravá 559 látka silně podporující hoření, která může vyvolat samovolně prudkou reakci 56 látka podporující hoření, toxická 568 látka podporující hoření, toxická, žíravá 58 látka podporující hoření, žíravá 59 látka podporující hoření, která může vyvolat samovolně prudkou reakci 60 toxická nebo slabě toxická látka 606 infekční látka 623 toxická kapalina, reagující s vodou, vyvíjející hořlavé plyny 63 toxická látka, hořlavá (bod vzplanutí od 23°C do 60°C včetně) 638 toxická látka, hořlavá (bod vzplanutí od 23°C do 60°C včetně), žíravá 639 toxická látka, hořlavá (s bodem vzplanutí nejvýše 60°C), která může vyvolat samovolně prudkou reakci 64 toxická tuhá látka, hořlavá nebo schopná samoohřevu 642 toxická tuhá látka, reagující s vodou, vyvíjející hořlavé plyny 65 toxická látka, podporující hoření 66 velmi toxická látka 663 velmi toxická látka, hořlavá (s bodem vzplanutí nejvýše 60 °C) 664 velmi toxická tuhá látka, hořlavá nebo schopná samoohřevu 665 velmi toxická látka, podporující hoření 668 velmi toxická látka, žíravá X668 velmi toxická látka, žíravá, která reaguje nebezpečně s vodou1 669 velmi toxická látka, která může vyvolat samovolně prudkou reakci 68 toxická látka, žíravá 69 toxická nebo slabě toxická látka, která může vyvolat samovolně prudkou reakci 70 radioaktivní látka 78 radioaktivní látka, žíravá 80 žíravá nebo slabě žíravá látka X80 žíravá nebo slabě žíravá látka, která nebezpečně reaguje s vodou 1 823 žíravá kapalina, reagující s vodou, vyvíjející hořlavé plyny 83 žíravá nebo slabě žíravá látka, hořlavá (bod vzplanutí od 23°C do 60°C včetně) X83 žíravá nebo slabě žíravá látka, hořlavá (bod vzplanutí od 23°C do 60°C včetně), nebezpečně reagující s vodou 1 839 žíravá nebo slabě žíravá látka, hořlavá (bod vzplanutí od 23°C do 60°C včetně), která může vyvolat samovolně prudkou reakci X839 žíravá nebo slabě žíravá látka, hořlavá (bod vzplanutí od 23 °C do 60°C včetně), která může vyvolat samovolně prudkou reakci a nebezpečně reagující s vodou 1 84 žíravá tuhá látka, hořlavá nebo schopná samoohřevu 842 žíravá tuhá látka, která reaguje s vodou, vyvíjející hořlavé plyny 85 žíravá nebo slabě žíravá látka, podporující hoření 856 žíravá nebo slabě žíravá látka, podporující hoření a toxická 86 žíravá nebo slabě žíravá látka, toxická 88 silně žíravá látka X88 silně žíravá látka, která nebezpečně reaguje s vodou 1 883 silně žíravá látka, hořlavá (bod vzplanutí od 23 °C do 60°C včetně) 884 silně žíravá tuhá látka, hořlavá nebo schopná samoohřevu 885 silně žíravá látka, podporující hoření 886 silně žíravá látka, toxická X886 silně žíravá látka, toxická, nebezpečně reagující s vodou 1 89 žíravá nebo slabě žíravá látka, která může vyvolat samovolně prudkou reakci 90 látka ohrožující životní prostředí; jiné nebezpečné látky 99 jiné nebezpečné látky přepravované v zahřátém stavu.
- 5.3.3 Značka pro zahřáté látky
Cisternová vozidla, cisternové kontejnery, přemístitelné cisterny, speciální vozidla nebo kontejnery nebo speciálně vybavená vozidla nebo kontejnery, pro které je vyžadována značka pro zahřáté látky zvláštním ustanovením 580 uvedeným ve sloupci (6) tabulky A kapitoly 3.2 musí být opatřeny na obou bočních stranách a na zadní straně vozidel a na obou bočních stranách a na obou koncích kontejnerů, cisternových kontejnerů a přemístitelných cisteren značkou tvaru rovnostranného trojúhelníka o straně nejméně 250 mm v červené barvě, jak je uvedena níže.
- 5.3.4 (Vyhrazeno)
- 5.3.5 (Vyhrazeno)
- 5.3.6 Značka pro látky ohrožující životní prostředí
Je-li podle ustanovení oddílu 5.3.1 vyžadováno umístění velké bezpečnostní značky, musí být kontejnery, MEGC, cisternové kontejnery, přemístitelné cisterny a vozidla obsahující látky ohrožující životní prostředí splňující kritéria uvedená v 2.2.9.1.10 označeny značkou pro látky ohrožující životní prostředí vyobrazenou v 5.2.1.8.3. Ustanovení oddílu 5.3.1 týkající se velkých bezpečnostních značek se vztahují s patřičnými změnami na tuto značku.
