Následující ustanovení obsahují příklady materiálů, které mohou být použity pro splnění požadavků na materiály podle 6.2.1.2:

(a) Uhlíková ocel pro stlačené, zkapalněné hluboce zchlazené zkapalněné plyny a rozpuštěné plyny a pro látky, které nejsou látkami třídy 2, a jsou uvedeny v seznamu v Tabulce 3 pokynů pro balení P 200 v 4.1.4.1;

(b) Slitinová ocel (speciální ocele), nikl, slitiny niklu (jako Monelův kov) pro stlačené, zkapalněné, hluboce zchlazené zkapalněné plyny a rozpuštěné plyny a pro látky, které nejsou látkami třídy 2, a jsou uvedeny v Tabulce 3 pokynů pro balení P 200 podle 4.1.4.1;

(c) Měď pro:

(i) plyny s klasifikačními kódy 1A, 1O, 1F a 1TF, jejichž plnící tlak se vztahuje na teplotu 15 °C a nepřekročí 2 Mpa (20 bar);

(ii) plyny s klasifikačním kódem 2A a také UN číslo 1033 dimethylether; UN číslo 1037 ethylchlorid; UN číslo 1063 methylchlorid; UN číslo 1079 oxid siřičitý; UN číslo 1085 vinylbromid; UN číslo 1086 vinylchlorid a UN číslo 3300 ethylenoxid; a oxid uhličitý, směs s více než 87 % ethylenoxidu;

(iii) plyny s klasifikačním kódem 3A, 3O a 3F;

(d) Hliníkové slitiny: viz speciální požadavek „a“ pokynu pro balení P 200 (10) dle 4.1.4.1

(e) Kompozitní materiály pro stlačené, zkapalněné, hluboce zchlazené zkapalněné plyny a rozpuštěné plyny;

(f) Syntetické materiály pro hluboce zchlazené zkapalněné plyny; a

(g) Sklo pro hluboce zchlazené zkapalněné plyny s klasifikačním kódem 3A jiné než UN číslo 2187 oxid uhličitý, hluboce zchlazený, zkapalněný nebo jeho směsi a plyny s klasifikačním kódem 3O.

(Vyhrazeno)

Při tlakové zkoušce nesmí napětí v kovu v nejvíce namáhaném bodě tlakové nádoby překročit 77 % zaručené minimální meze průtažnosti (Re)

„Mez průtažnosti“ znamená napětí, při kterém došlo k trvalému prodloužení o dvě tisíciny (tj. 0.2 %), nebo pro austenitické oceli 1 % kontrolní délky na zkušebním vzorku.

1. 6.2.5.4.1 Materiál tlakových nádob ze slitin hliníku, které mají být akceptovány, musí splňovat následující požadavky

   	A	B	C	D
   Pevnost v tahu, Rm, v Mpa (= N/ mm2)	49 až 186	196 až 372	196 až 372	343 až 490
   Mez průtažnosti, Re v Mpa (= N/mm2) (trvalé prodloužení λ = 0.2 %)	10 až 167	59 až 314	137 až 334	206 až 412
   Trvalé prodloužení při lomu (l = 5d) v procentech	12 až 40	12 až 30	12 až 30	11 až 16
   Zkouška na ohyb (původní průměr d = n x e, kde e je tloušťka zkušebního vzorku)	n = 5 (Rm ≤ 98) n = 6 (RM > 98)	n = 6 (Rm ≤ 325) n = 7 (RM > 325)	n = 6 (Rm ≤ 325) n = 7 (RM > 325)	n = 7 (Rm ≤ 392) n = 8 (RM > 392)
   Sériové číslo Hliníkové Asociace (a)	1000	5000	6000	2000

2. ^(a) viz „Aluminium Standards and Data“, páté vydání leden 1976, vydáno Aluminium Association, 750,Third Avenue, New York

Aktuální vlastnosti budou záviset na složení dané slitiny a na konečném provedení tlakové nádoby, ale pro jakoukoliv slitinu musí být tloušťka tlakové nádoby vypočtena podle jednoho ze dvou následujících vzorců:

nebo

1. kde
   1. e = minimální tloušťka stěny tlakové nádoby, v mm
   2. P_MPa = zkušební tlak, v MPa
   3. P_bar = zkušební tlak, v bar
   4. D = jmenovitý vnější průměr tlakové nádoby, v mm a
   5. Re = minimální zaručená mez průtažnosti. Při 0.2 % trvalého prodloužení, v MPa (= N/mm²)

Navíc, hodnota minimální zaručené meze průtažnosti (Re) dosazená do vzorce nesmí být žádném případě větší nežli 0.85 násobek hodnoty minimální zaručené pevnosti v tahu (Rm), při jakémkoli typu použité slitiny.

3. POZNÁMKA 1: Výše uvedené charakteristiky jsou založeny na dřívější zkušenosti s následujícími materiály použitými pro tlakové nádoby:

   Sloupec A: Hliník, ryzí, čistota 99 %;

   Sloupec B: Slitiny hliníku a hořčíku;

   Sloupec C: Slitiny hliníku, křemíku a hořčíku, jako ISO/R209-Al-Si-Mg (Aluminium Association 6351);

   Sloupec D: Slitiny hliníku, mědi a hořčíku.

4. 2: Trvalé prodloužení při přetržení se měří pomocí zkušebních vzorků kruhového průměru, ve kterých standardní délka „I“ je rovna pětinásobku průměru „d“ ( l=5d); pokud se použije zkušební vzorek obdélníkového průřezu, standardní délka se vypočte ze vzorce:

   I = 5,65√F₀

   kde F₀ je počáteční průřez zkušebního vzorku

5. 3: (a) Zkouška ohybem (viz schéma) musí být provedena na vzorku získaném vyseknutím dvou stejných částí tloušťky 3e, ale v žádném případě menší nežli 25 mm, kruhové sekce válce. Vzorky musí být strojně obrobeny všude kromě hran;

   (b) Zkouška ohybem musí být provedena mezi jádrem o průměru (d) a dvěma kruhovými podpěrami oddělenými mezerou o velikosti (d + 3e) Během zkoušky musí být vnitřní čela oddělena mezerou ne větší než-li je průměr jádra;

   (c) Vzorek nesmí vykazovat trhliny, pokud byl ohnut směrem do nitra okolo jádra, dokud jsou vnitřní čela oddělena mezerou, ne větší nežli je průměr jádra;

   (d) Poměr (n) mezi průměrem jádra a tloušťkou vzorku musí být v souladu s hodnotami uvedenými v Tabulce.

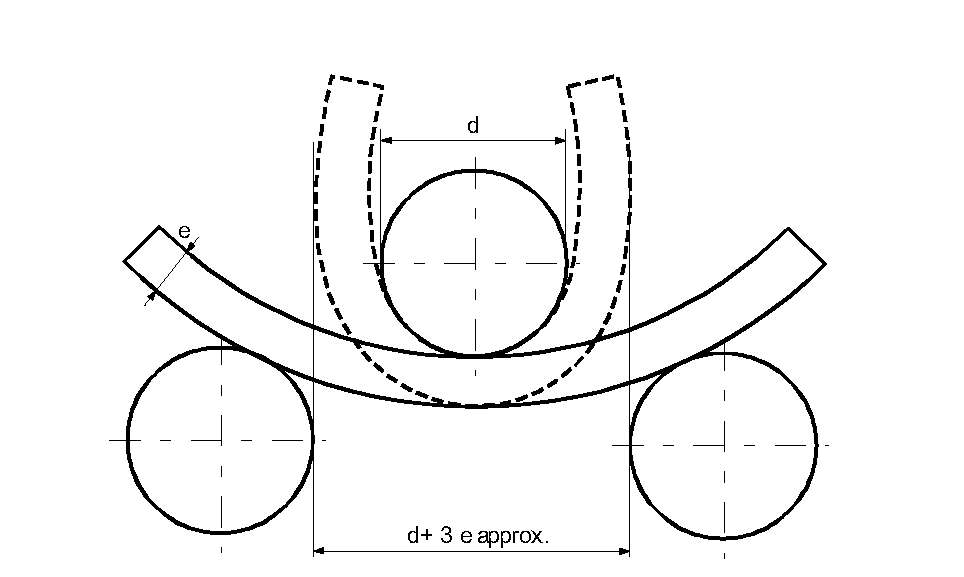

SCHÉMA ZKOUŠKY OHYBEM

1. 6.2.5.4.2 Hodnota nejnižšího minimálního prodloužení je přijatelná za předpokladu, že doplňující zkouška schválená příslušným orgánem země, ve které je tlaková nádoba vyrobena, prokáže, že bezpečnost přepravy je zajištěna na stejné úrovni, jako v případě tlakových nádob zkonstruovaných tak, aby splnily vlastnosti uvedené v Tabulce 6.2.5.4.1 (viz rovněž EN 1975:1999 + A1:2003).
2. 6.2.5.4.3 Tloušťka stěny tlakové nádoby v nejslabším bodě musí být následující:
   1. - kde je průměr tlakové nádoby menší než 50 mm, nejméně 1.5 mm;
   2. - kde je průměr tlakové nádoby od 50 do 150 mm, nejméně 2 mm; a
   3. - kde je průměr tlakové nádoby větší než 150 mm, nejméně 3 mm.

1. 6.2.5.4.4 Dna tlakových nádob musí mít profil polokruhový, eliptický nebo „ve tvaru držadla košíku” část, které musí poskytovat stejný stupeň bezpečnosti, jako těleso tlakové nádoby.

Pro lahve, trubkové nádoby, tlakové sudy a svazky lahví, které využívají kompozitní materiál, musí být konstrukce taková, aby minimální poměr tlaku prasknutí (tlak při prasknutí dělený zkušebním tlakem) je:

1. - 1.67 pro tlakové nádoby s obručemi;
2. - 2.00 pro plně ovinuté tlakové nádoby.

Na konstrukci uzavřených kryogenních nádob pro hluboce zchlazené zkapalněné plyny se použijí následující požadavky:

1. 6.2.5.6.1 Pokud se použijí nekovové materiály, musí odolat křehkému lomu při nejnižší provozní teplotě tlakové nádoby včetně její výstroje.
2. 6.2.5.6.2 Zařízení na odpouštění tlaku musí být konstruovány takovým způsobem, aby pracovala bez chyby i při jejich nejnižších provozních teplotách. Jejich funkční spolehlivost při této teplotě musí být stanovena a ověřena zkoušením každého zařízení nebo vzorku zařízení stejného konstrukčního typu.
3. 6.2.5.6.3 Ventily a zařízení pro odpouštění tlaku pro tlakové nádoby musí být navrženy takovým způsobem, aby se zabránilo vystřikování kapaliny.
