Požadavky na konstrukci a zkoušení velkých nádob pro volně ložené látky (IBC)*Kapitola 6.5

  • * Pro účely českého vydání se takto překládá anglický výraz „Intermediate Bulk Conteiner“ Nadále bude užívána zkratka „IBC“.
    1. 6.5.1 Obecné požadavky
      1. 6.5.1.1 Rozsah
        1. 6.5.1.1.1 Požadavky této kapitoly se vztahují na IBC (jejichž používání je výslovně dovoleno pro přepravu určitých nebezpečných látek podle pokynů pro balení uvedených ve sloupci (8) tabulky A kapitoly 3.2. Přemístitelné cisterny, cisternové kontejnery, které odpovídají požadavkům kapitoly 6.7, nebo 6.8, se nepovažují za IBC. IBC, které splňují požadavky této kapitoly, se pro účely RID nepovažují za kontejnery.
        2. 6.5.1.1.2 IBC a jejich provozní výstroj neodpovídající těmto požadavkům, ale mající přijatelné alternativy, mohou být příslušným orgánem považovány za přijatelné pro schválení. Kromě toho se zřetelem na vědecko-technický pokrok, může být používání alternativních uspořádání, která nabízejí nejméně stejnou bezpečnost používání z hlediska snášenlivosti s vlastnostmi přepravovaných látek a stejnou nebo vyšší odolnost proti nárazu, zatížení a ohni, povoleno příslušným orgánem.
        3. 6.5.1.1.3 Konstrukce, výstroj, zkoušení, značení a provoz IBC musí být uznány příslušným orgánem země, ve které byla IBC schválena.
        4. POZNÁMKA: Strany provádějící prohlídky a zkoušky v jiných zemích, po uvedení IBC do provozu, nemusí být schváleny příslušným orgánem země, ve které byla IBC schválena, ale prohlídky a zkoušky se musí provádět v souladu s pravidly uvedenými ve schválení IBC.
        1. 6.5.1.1.4 Výrobci a následní distributoři IBC musí poskytnout informace týkající se postupů, které je nutno dodržovat a popis typů a rozměrů uzávěrů (zahrnujíc v to požadovaná těsnění) a jakékoliv další komponenty potřebné k tomu, aby se zajistilo, že IBC, jak jsou podávány k přepravě, jsou schopné projít konstrukčními zkouškami předepsanými v této kapitole.
      1. 6.5.1.2 (Vyhrazeno)
      2. 6.5.1.3 (Vyhrazeno)
      3. 6.5.1.4 Kódovací systém pro značení IBC
        1. 6.5.1.4.1 Kód konstrukčního typu tvoří dvě arabské číslice, jak je uvedeno pod písmenem (a), následované velkým písmenem, jak je uvedeno pod písmenem (b), následované, pokud je to stanoveno v jednotlivých oddílech, arabskou číslicí označující kategorii IBC.

          (a)

          Požadavky na konstrukci a zkoušení velkých nádob pro volně ložené látky (IBC)*
          TypPro tuhé látky, plněné nebo vyprazdňovanéPro kapaliny
          samospádempod tlakem vyšším než
          10 kPa (0,1 baru)
          Tuhý112131
          Flexibilní13

          (b) Materiály:

          1. A. Ocel (všechny typy a povrchové úpravy)
          2. B. Hliník
          3. C. Přírodní dřevo
          4. D. Překližka
          5. F. Rekonstituované dřevo (dřevo vláknité a třískové materiály)
          6. G. Lepenka
          7. H. Plast
          8. L. Textilní tkaniny
          9. M. Papír, vícevrstvý
          10. N. Kov (mimo ocel a hliník)
        1. 6.5.1.4.2 Pro kompozitní IBC musí být použity v druhém pořadí kódu dvě velká písmena latinské abecedy. První udává materiál vnitřní nádoby IBC a druhé vnějšího pláště IBC.
        2. 6.5.1.4.3 Dále jsou uvedeny typy a kódy IBC:
          Požadavky na konstrukci a zkoušení velkých nádob pro volně ložené látky (IBC)*
          MateriálKategorieKódPododdíl
          Kov
          A. Ocelpro tuhé látky, plněné a vyprazdňované samospádem11A6.5.5.1
          pro tuhé látky, plněné a vyprazdňované pod tlakem21A
          pro kapaliny31A
          B. Hliníkpro tuhé látky, plněné a vyprazdňované samospádem11B
          pro tuhé látky, plněné a vyprazdňované pod tlakem21B
          pro kapaliny31B
          N. Ostatní
          kovy          		pro tuhé látky, plněné a vyprazdňované samospádem11N
          pro tuhé látky, plněné a vyprazdňované pod tlakem21N
          pro kapaliny31N
          Flexibilní6.5.5.2
          H. Plastytkané plasty bez povlaku nebo vložky13H1
          tkané plasty s povlakem13H2
          tkané plasty s vložkou13H3
          tkané plasty s povlakem a s vložkou13H4
          plastová fólie13H5
          L. Textilní tkaninabez povlaku nebo vložky13L1
          s povlakem13L2
          s vložkou13L3
          s povlakem a s vložkou13L4
          M. Papírvícevrstvý13M1
          vícevrstvý, vodovzdorný13M2
          H. Tuhé
          plasty          		pro tuhé látky, plněné a vyprazdňované samospádem, vybavené provozní výstrojí11H16.5.5.3
          pro tuhé látky, plněné a vyprazdňované samospádem, samonosné11H2
          pro tuhé látky, plněné a vyprazdňované pod tlakem, vybavené provozní výstrojí21H1
          pro tuhé látky, plněné a vyprazdňované pod tlakem, samonosné21H2
          pro kapaliny, vybavené provozní výstrojí31H1
          pro kapaliny, samonosné31H2
          HZ. Kompozitní s plastovou vnitřní
          nádobou a          		pro tuhé látky, plněné a vyprazdňované samospádem, s nádobou z tuhého plastu11HZ16.5.5.4
          pro tuhé látky, plněné a vyprazdňované samospádem, s nádobou z flexibilního plastu11HZ2
          pro tuhé látky, plněné a vyprazdňované pod tlakem, s nádobou z tuhého plastu21HZ1
          pro tuhé látky, plněné a vyprazdňované pod tlakem, s nádobou z flexibilního plastu21HZ2
          pro kapaliny, s nádobou z tuhého plastu31HZ1
          pro kapaliny, s nádobou z flexibilního plastu31HZ2
          G. Lepenkapro tuhé látky, plněné a vyprazdňované samospádem11G6.5.5.5
          Dřevo6.5.5.6
          C. Přírodní
          dřevo          		pro tuhé látky, plněné a vyprazdňované samospádem, s vnitřní vložkou11C
          D. Překližkapro tuhé látky, plněné a vyprazdňované samospádem, s vnitřní vložkou11D
          F. Rekon
          stituované
          dřevo          		pro tuhé látky, plněné a vyprazdňované samospádem, s vnitřní vložkou11F
        3. a Tento kód musí být doplněn nahrazením písmena Z velkým písmenem podle odstavce 6.5.1.4.1 (b) označujícím použitý materiál pro vnější obal.
        1. 6.5.1.4.4 Písmeno „W“ může být uvedeno za kódem IBC. Písmeno „W“ označuje, že IBC, ačkoli je stejného typu uvedeného kódem, je vyrobena podle specifikace odlišné od specifikace uvedené v oddíle 6.5.5 a je považována za rovnocennou podle požadavků uvedených v 6.5.1.1.2.
    1. 6.5.2 Značení UN kódem
      1. 6.5.2.1 Základní značení
        1. 6.5.2.1.1 Každá IBC vyrobená a určená pro používání podle RID musí mít značení, které je trvalé, čitelné a umístěné tak, aby bylo zřetelně viditelné. Písmena, číslice a symboly musí být nejméně 12 mm vysoké a musí uvádět:

          (a) Symbol OSN pro obalyObrázek;

          Tento symbol nesmí být použit k jiným účelům než k potvrzení skutečnosti, že obal, přemístitelná cisterna nebo MEGC vyhovuje odpovídajícím požadavkům v kapitole 6.1, 6.2, 6.3, 6.5, 6.6 nebo 6.7.1

          U kovových IBC, na kterých se značení provádí vyražením nebo vytlačením, smí být použita místo symbolu písmena „UN“;

          (b) Kód udávající typ IBC podle pododdílu 6.5.1.4;

          (c) Velká písmena, která udávají obalovou skupinu, pro kterou je konstrukční typ schválen:

          (i) X pro obalové skupiny I, II a III (IBC pouze pro tuhé látky);

          (ii) Y pro obalové skupiny II a III;

          (iii) Z pouze pro obalovou skupinu III;

          (d) Měsíc a rok (vždy poslední dvě číslice) výroby;

          (e) Stát povolující přidělení UN kódu; uvedený mezinárodní rozlišovací značkou státu předepsanou v Úmluvě o silničním provozu2;

          (f) Jméno nebo značka výrobce nebo jiné označení IBC stanovené příslušným orgánem;

          (g) Zkušební zatížení při zkoušce stohováním v kg. Číslicí „0“ musí být označena IBC, které nejsou konstruovány pro stohování;

          (h) Nejvyšší dovolená celková (brutto) hmotnost v kg.

          Shora předepsané základní značení musí být vyznačeno v uvedeném pořadí. Značení podle pododdílu 6.5.2.2, jakož i všechna další značení schválená příslušným orgánem je nutno umístit tak, aby jednotlivé části značení byly správně identifikovatelné.

          Každý prvek UN kódu podle (a) až (h) a pododdílu 6.5.2.2 musí být jasně oddělen např. lomítkem, nebo mezerou, tak aby byl snadno identifikovatelný.

        1. 6.5.2.1.2 Příklady značení pro různé typy IBC v souladu s odstavcem 6.5.2.1.1 písmeny (a) až (h) uvedenými výše:
          Požadavky na konstrukci a zkoušení velkých nádob pro volně ložené látky (IBC)*
          Obrázek11A/Y/02 99
          NL/Mulder
          007/5500/1500          		Kovové IBC z oceli pro přepravu tuhých látek, které se vyprazdňují např. samospádem pro obalové skupiny II a III, vyrobená v únoru 1999, schválená v Nizozemsku, vyrobená firmou Mulder podle konstrukčního typu, pro který příslušný
          orgán přidělil kód 007, použité zatížení při zkoušce stohováním v kg, nejvyšší celková (brutto) hmotnost v kg.
          Obrázek13H 3/Z/03 01
          F/Meunier 1713/0/1500          		Flexibilní IBC pro přepravu tuhých látek, vyprazdňované samospádem, vyrobená z plastové tkaniny s vložkou, neurčené pro stohování.
          Obrázek31H1/Y/04 99 GB/9099/10800/1200IBC z tuhého plastu pro přepravu kapalných látek s konstrukčním vybavením, uzpůsobeným ke stohování.
          Obrázek31HA1/Y/05 01 D/Müller1683/10800/1200Kompozitní IBC pro přepravu kapalin s vnitřní nádobou z tuhého plastu s vnějším pláštěm z oceli.
          Obrázek11C/X/01 02
          S/Aurigny9876/3000/910          		IBC z přírodního dřeva pro přepravu tuhých látek s vnitřní vložkou, schválené pro tuhé látky obalové skupiny I, II a III.
      1. 6.5.2.2 Doplňkové značení
        1. 6.5.2.2.1 Každá IBC musí mít značení požadované v pododdíle 6.5.2.1 a kromě toho následující informace, které mohou být uvedeny na korozi odolném štítku trvale připevněném na místě snadno dostupném pro kontrolu.
          Požadavky na konstrukci a zkoušení velkých nádob pro volně ložené látky (IBC)*
          Doplňkové značeníKategorie IBC
          Kovovétuhé
          plastové          		KompozitníLepenkovéDřevěné
          Vnitřní objem v litrech a při 20°CXXX
          Vlastní hmotnost v kg aXXXXX
          Zkušební tlak v kPa nebo barech a, pokud se na něj vztahujeXX
          Nejvýše přípustný plnící/vyprazdňovací tlak v kPa nebo barech a, pokud se na něj vztahujeXXX
          Materiál tělesa a jeho minimální tloušťka v mmX
          Datum poslední zkoušky těsnosti, pokud se na ně vztahuje (měsíc a rok)XXX
          Datum poslední prohlídky (měsíc a rok)XXX
          Číslo výrobní sérieX
          Maximální povolená stohovací zátěž (b)XXXXX
        2. (a) Používaná měrná jednotka musí být uvedena.
        3. (b) Viz 6.5.2.2.2. Toto dodatečné značení se musí použít pro všechny IBC vyrobené, opravené nebo zrekonstruované od 1. ledna 2011 (viz rovněž 1.6.1.15).
        1. 6.5.2.2.2 Maximální povolené stohovací zatížení platné při používání IBC musí být uvedeno na značce podle vyobrazení na obrázku 6.5.2.2.1 nebo na obrázku 6.5.2.2.2. Značka musí být trvanlivá a dobře viditelná.
          Požadavky na konstrukci a zkoušení velkých nádob pro volně ložené látky (IBC)*

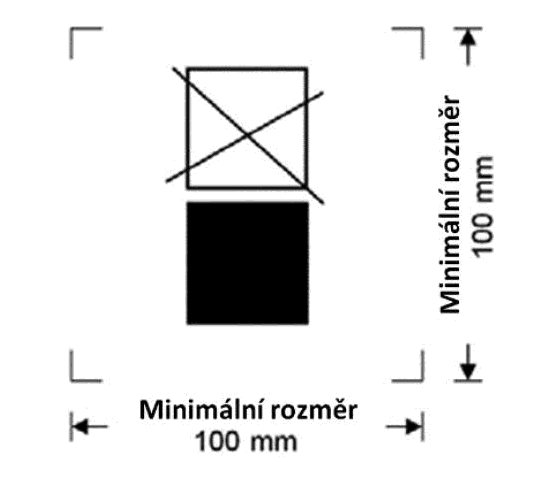

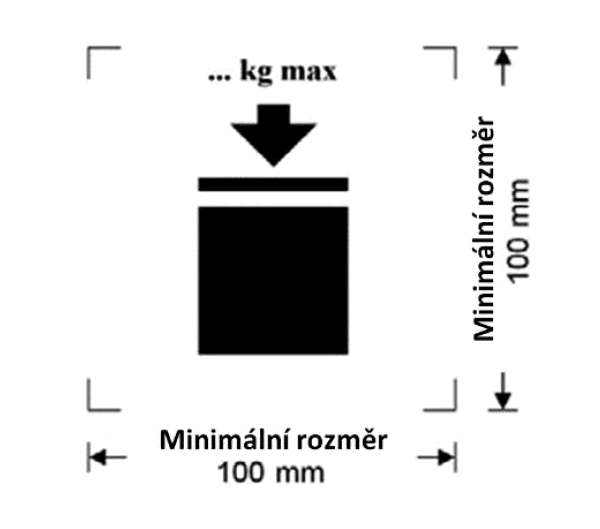

          Obrázek 6.5.2.2.2.1Obrázek 6.5.2.2.2.2
          ObrázekObrázek
          IBC, které je možné stohovatIBC, které není možné stohovat

          Minimální rozměry musí být 100 mm x 100 mm. Výška písmen a číslic udávajících hmotnost musí být nejméně 12 mm. Plocha uvnitř tiskových značek označených rozměrovými šipkami musí být čtvercová. Tam, kde rozměry nejsou uvedeny, musí být všechny vlastnosti v přibližném poměru k vlastnostem na obrázku. Hmotnost vyznačená nad značkou nesmí překročit zatížení působící při konstrukční typové zkoušce (viz 6.5.6.6.4) děleno 1,8.

        1. 6.5.2.2.3 Kromě označení uvedených v pododdíle 6.5.2.1 mohou mít flexibilní IBC piktogram označující doporučené zdvihací metody.
        2. 6.5.2.2.4 Vnitřní nádoba kompozitních IBC vyrobených před 1. lednem 2011 musí být označena, jak je určeno v 6.5.2.1.1 (b), (c), (d), kde datum označuje výrobu vnitřní plastové nádoby, (e) a (f). Nesmí být použit UN kód obalu. Značení musí být použito v pořadí, které je v 6.5.2.1.1. Musí být trvalé, čitelné a umístěné tak, aby bylo zřetelně viditelné, je-li vnitřní nádoba umístěna ve vnějším krytu.

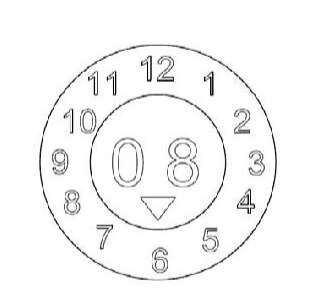

          Datum výroby plastové vnitřní nádoby může být alternativně označeno na vnitřní nádobě sousedící se zbytkovým značením. V takovém případě musí být dvě číslice roku v označení a ve vnitřním kruhu hodin identické. Příklad vhodné metody značení:

          Obrázek
        3. POZNÁMKA: Jsou přijatelné i další metody, které poskytují minimální požadované informace trvanlivým, viditelným a čitelným způsobem.
        1. 6.5.2.2.5 Pokud jsou kompozitní IBC konstruovány takovým způsobem, že vnější plášť je určen k sejmutí při přepravě prázdných IBC (takové jako zpětná přeprava IBC pro opětovné použití původním odesilatelem), každá z odnímatelných částí musí být označena měsícem a rokem výroby a jménem nebo symbolem výrobce a dalšími identifikačními údaji IBC stanovenými příslušným orgánem (odstavec 6.5.2.1.1(f)).
      1. 6.5.2.3 Shodnost s konstrukčním typem

        Označení IBC UN kódem potvrzuje, že IBC odpovídá s úspěchem odzkoušenému konstrukčnímu typu a že požadavky uvedené v osvědčení byly splněny.

      1. 6.5.2.4 Značení rekonstruovaných kompozitních IBC (31HZ1)

        Značení stanovené v 6.5.2.1.1 a v 6.5.2.2 musí být odstraněno z původní IBC nebo být trvale neviditelné a musí být použito nové značení rekonstruované IBC v souladu s RID.

    1. 6.5.3 Požadavky na konstrukci
      1. 6.5.3.1 Obecné požadavky
        1. 6.5.3.1.1 IBC musí být odolné, nebo vhodným způsobem chráněny proti degradaci, způsobované okolním prostředím.
        2. 6.5.3.1.2 IBC musí být vyrobeny a uzavřeny tak, aby nemohlo dojít k úniku obsahu při normálních podmínkách přepravy, včetně účinku vibrací nebo změn teploty, vlhkosti nebo tlaku.
        3. 6.5.3.1.3 IBC a jejich uzávěry musí být zhotoveny z materiálů, snášenlivých s obsahem nebo být zevnitř chráněny, aby nenastalo nebezpečí:

          (a) že budou napadeny obsahem takovým způsobem, který by jejich použití učinil rizikovým;

          (b) že dojde k reakci nebo rozkladu obsahu, popř. k vytvoření zdraví škodlivých nebo nebezpečných sloučenin, působením obsahu na materiály IBC.

        1. 6.5.3.1.4 Byla-li použita těsnění, musí být z materiálu, který nemůže být obsahem IBC napaden.
        2. 6.5.3.1.5 Veškerá provozní výstroj musí být umístěna nebo chráněna tak, aby riziko úniku obsahu z důvodu jejího poškození při manipulaci a přepravě bylo minimalizováno.
        3. 6.5.3.1.6 IBC, jejich příslušenství, provozní výstroj a konstrukční výstroj musí být uzpůsobeny tak, aby odolávaly vnitřnímu přetlaku obsahu bez jeho ztráty a normálnímu namáhání při manipulaci a přepravě. IBC určené ke stohování musí být pro tento účel konstrukčně přizpůsobeny. Zvedací a bezpečnostní prvky IBC musí být dostatečně pevné, aby odolaly normálním podmínkám manipulace a přepravy bez podstatné deformace nebo poškození; musí být umístěny tak, aby v žádné části IBC nevznikalo nadměrné namáhání.
        4. 6.5.3.1.7 Je-li IBC tvořena tělesem nádoby uvnitř rámu, musí být konstruována tak, aby:

          (a) se těleso nádoby netřelo či nedřelo o rám, které by způsobovalo poškození tělesa nádoby;

          (b) těleso nádoby zůstávalo stále zajištěno v rámu;

          (c) části výstroje byly fixovány tak, aby nemohly být poškozeny, jestliže spojení mezi tělesem nádoby a rámem umožňuje rozpínání nebo vzájemný pohyb.

        1. 6.5.3.1.8 Je-li použit spodní vypouštěcí ventil, musí být zabezpečen v uzavřené poloze a celý vyprazdňovací systém musí být vhodným způsobem chráněn proti poškození. Ventily s pákovými uzávěry musí být chráněny proti náhodnému otevření, přičemž musí být poloha otevřeno - zavřeno lehce zjistitelná. U IBC obsahujících kapalné látky musí být též dodatkové zařízení k utěsnění výpustního otvoru, např. slepá příruba nebo stejně účinné zařízení.
    1. 6.5.4 Prohlídky, zkoušky a certifikace
      1. 6.5.4.1 Zajišťování kvality: IBC musí být vyrobeny, rekonstruovány nebo opraveny a odzkoušeny podle systému zajišťování kvality uznaného příslušným orgánem, aby bylo zajištěno, že každá IBC splňuje požadavky této kapitoly.
      2. POZNÁMKA: ISO 16106:2006 „Obaly - Přepravní obaly pro nebezpečné věci – Obaly pro nebezpečné věci, velké nádoby pro volně ložené látky (IBC) a velké obaly - Návody pro používání ISO 9001“ poskytuje dostatečný návod pro postupy, které je možno používat.
      1. 6.5.4.2 Zkušební požadavky: IBC musí být podrobeny zkouškám konstrukčního typu a prvním a periodickým prohlídkám a zkouškám podle pododdílu 6.5.4.4, pokud se na ně vztahují.
      2. 6.5.4.3 Certifikace: Ke každému konstrukčnímu typu IBC musí být vydán atest s povolením označování sériových výrobků UN kódem (jak je uvedeno v oddíle 6.5.2.) prokazujícím, že konstrukční typ, včetně výstroje, splňuje zkušební požadavky.
      3. 6.5.4.4 Prohlídka a zkouška
      4. POZNÁMKA: Viz též pododdíl 6.5.4.5, pro prohlídky a zkoušky na opravených IBC.
        1. 6.5.4.4.1 Aby bylo vyhověno požadavkům příslušného orgánu, musí být každá kovová IBC, IBC z tuhého plastu a kompozitní IBC podrobena prohlídce a zkoušce:

          (a) Před uvedením do provozu (včetně přepracování) a potom v intervalech nepřekračujících pět let z hlediska:

          (i) shodnosti s konstrukčním typem, včetně značení;

          (ii) vnitřního a vnějšího stavu;

          (iii) provozuschopnosti provozní výstroje.

          Pokud je IBC opatřena tepelnou izolací, je třeba ji sejmout pouze v míře nezbytné pro řádnou prohlídku tělesa IBC.

          (b) V intervalech nejvýše dvou a půl let z hlediska:

          (i) vnějšího stavu;

          (ii) provozuschopnosti provozní výstroje.

          Pokud je IBC opatřena tepelnou izolací, je třeba jí sejmout pouze v míře nezbytné pro řádnou prohlídku tělesa IBC.

          Každá IBC musí odpovídat ve všech ohledech svému konstrukčnímu typu.

        1. 6.5.4.4.2 Každá kovová IBC, IBC z pevného plastu a kompozitní IBC určená pro kapaliny, nebo určená pro pevné látky plněné nebo vyprazdňované pod tlakem, se musí podrobit vhodné zkoušce těsnost nejméně stejně účinné jako zkouška předepsaná v 6.5.6.7.3 a musí být schopna splnit úroveň zkoušek uvedených v odstavci 6.5.6.7.3

          (a) předtím než je poprvé použit k přepravě;

          (b) v intervalech ne více než dva a půl roku.

          Pro tuto zkoušku musí být IBC vybavena primárním uzávěrem dna. Vnitřní nádoba kompozitní IBC může být zkoušena bez vnějšího obalu za předpokladu, že výsledky zkoušek tím nejsou ovlivněny.

        1. 6.5.4.4.3 Protokol o každé prohlídce a zkoušce musí být uložen držitelem IBC nejméně do doby příští prohlídky anebo zkoušky. Zpráva musí obsahovat výsledky prohlídky a zkoušky a identifikaci subjektu provádějícího prohlídku, a zkoušku (viz také požadavky na značení v odstavci 6.5.2.2.1).
        2. 6.5.4.4.4 Příslušný orgán na důkaz, že IBC splňuje požadavky zkoušek konstrukčního typu, může kdykoli požadovat přezkoušení IBC zkouškami podle této kapitoly.
      1. 6.5.4.5 Opravené IBC
        1. 6.5.4.5.1 Pokud je IBC poškozena následkem nárazu (např. při nehodě) nebo z jiné příčiny, musí být opravena nebo jinak ošetřena (viz definice „Běžné opravy a údržba IBC” v oddíle 1.2.1), v souladu s konstrukčním typem. Tělesa tuhých plastových IBC a vnitřní nádoby kompozitních IBC, pokud jsou poškozena, musí být nahrazena.
        2. 6.5.4.5.2 Navíc k jiným prohlídkám a zkouškám, které předepisuje RID, musí být IBC podrobeny všem prohlídkám a zkouškám podle požadavků uvedených v pododdíle 6.5.4.4 a kdykoliv je IBC opravena, a musí být vypracován protokol.
        3. 6.5.4.5.3 Subjekt provádějící prohlídky a zkoušky musí IBC po opravě označit trvanlivým způsobem poblíž výrobcem umístěného UN kódu konstrukčního typu, aby byly zřejmé informace:

          (a) stát, ve kterém byly provedeny prohlídky a zkoušky;

          (b) název nebo autorizovaný symbol subjektu provádějícího prohlídky a zkoušky;

          (c) datum (měsíc, rok) provedení prohlídek a zkoušek.

        1. 6.5.4.5.4 Inspekce a zkoušky provedené v souladu s odstavcem 6.5.4.5.2 mohou být považovány za vyhovující požadavkům pro 2,5-leté a 5ti-leté periodické inspekce a zkoušky.
    1. 6.5.5 Zvláštní požadavky na IBC
      1. 6.5.5.1 Zvláštní požadavky na kovové IBC
        1. 6.5.5.1.1 Tyto požadavky se vztahují na kovové IBC určené pro přepravu tuhých látek a kapalin. Existují tři kategorie kovových IBC:

          (a) IBC pro tuhé látky, které jsou plněny a vyprazdňovány samospádem (11A, 11B, 11N);

          (b) IBC pro tuhé látky, které jsou plněny a vyprazdňovány přetlakem větším než 10 kPa (0,1 baru) (21A, 21B, 21N); a

          (c) IBC pro kapaliny (31A, 31B, 31N).

        1. 6.5.5.1.2 Tělesa IBC musí být zhotovena z vhodných tvárných kovových materiálů s prokázanou svařitelností. Svary musí být provedeny odborně a musí poskytovat dokonalou bezpečnost. Musí se brát v úvahu provedení pro nízkou teplotu, pokud je to vhodné.
        2. 6.5.5.1.3 Musí se dbát na to, aby se zabránilo poškození galvanickým účinkem, vyvolaným těsným stykem různých kovů.
        3. 6.5.5.1.4 IBC z hliníku pro přepravu hořlavých kapalných látek nesmějí mít žádné pohyblivé části, jako víka, uzávěry atd., z nechráněné - rezavějící oceli, které by mohly vyvolat nebezpečnou reakci při styku s hliníkem třením nebo nárazem.
        4. 6.5.5.1.5 Kovové IBC musí být zhotoveny z kovů vyhovujících těmto požadavkům:

          (a) u oceli nesmí prodloužení po přetržení v procentech činit méně než

          s absolutním minimem 20 %

          1. kde Rm = zaručená minimální pevnost v tahu použité oceli v N/mm2.

          (b) u hliníku a jeho slitin nesmí prodloužení po přetržení v procentech činit méně než

          s absolutním minimem 8 %

          Zkušební vzorky použité pro stanovení prodloužení po přetržení musí být odebrány kolmo ke směru válcování a být upevněny tak, aby

          L0 = 5 d nebo

          1. kde: L0 = měřená délka zkušebního vzorku před zkouškou
            1. d = průměr
            2. A = plocha průřezu zkušebního vzorku
        1. 6.5.5.1.6 Nejmenší tloušťka stěny

          (a) u referenční oceli se součinem Rm x A0 = 10 000 nesmí tloušťka stěn činit méně než:

          Požadavky na konstrukci a zkoušení velkých nádob pro volně ložené látky (IBC)*
          Vnitřní objem (C) v litrechTloušťka stěny (T) v mm
          Typy 11A, 11B, 11NTypy 21A, 21B, 21N, 31A, 31B, 31N
          NechráněnáChráněnáNechráněnáChráněná
          C ≤ 10002,01,52,52,0
          1000< C ≤ 2000T = C/2000 + 1,5T = C/2000 +1,0T = C/2000 +2,0T = C/2000 +1,5
          2000< C ≤ 3000T = C/2000 + 1,5T = C/2000 +1,0T = C/2000 +1,0T = C/2000 +1,5

          kde: A0 =minimální prodloužení (v procentech) použité referenční oceli při přetržení při namáhání v tahu (viz odstavec 6.5.5.1.5);

          (b) u jiných kovů než u referenční oceli uvedené pod bodem (a) se nejmenší tloušťka stěny vypočítá podle tohoto vzorce:

          1. kde e1 = požadovaná ekvivalentní tloušťka stěny použitého kovu (v mm);
            1. e0 = požadovaná nejmenší tloušťka stěny pro referenční ocel (v mm);
