Nápisy a bezpečnostní značkyKapitola 5.2

  1. 5.2.1 Značení kusů
  2. POZNÁMKA: Pro značení s ohledem na konstrukci, zkoušení a schvalování obalů, velkých obalů, tlakových nádob a IBC, viz část 6.
    1. 5.2.1.1 Pokud není v RID předepsáno jinak, musí být každý kus zřetelně a trvanlivě označen UN číslem odpovídajícím obsaženým nebezpečným věcem, kterému jsou předřazena písmena „UN”. UN číslo a písmena „UN“ musí být nejméně 12 mm vysoká, s výjimkou kusů o vnitřním objemu nejvýše 30 litrů nebo 30kg nejvyšší čisté (netto) hmotnosti a pro láhve s nejvýše 60 litry hydraulického vnitřního objemu, kdy musí být nejméně 6 mm vysoká, a s výjimkou kusů velikosti nejvýše 5 litrů nebo 5 kg, kdy musí být přiměřené velikosti. U nezabalených předmětů musí být označení umístěno na předmět, na jeho podstavec nebo na jeho manipulační, úložné nebo spouštěcí zařízení.
    2. 5.2.1.2 Všechna označení kusů požadovaná touto kapitolou musí být:

      (a) zřetelně viditelná a čitelná;

      (b) odolná vůči povětrnostním vlivům bez podstatného zhoršení jejich čitelnosti.

    1. 5.2.1.3 Záchranné obaly a záchranné tlakové nádoby musí být kromě toho opatřeny nápisem „ZÁCHRANNÝ”. Výška písmen nápisu „ZÁCHRANNÝ” musí být alespoň 12 mm.
    2. 5.2.1.4 IBC s vnitřním objemem větším než 450 litrů a velké obaly musí být označeny na dvou protilehlých stranách.
    3. 5.2.1.5 Dodatečná ustanovení pro věci třídy 1

      Kusy s věcmi třídy 1 musí být kromě toho označeny oficiálním pojmenováním pro přepravu podle oddílu 3.1.2. Toto označení musí být dobře čitelné a nesmazatelné a musí být uvedeno v úředním jazyce země odeslání a, pokud tento jazyk není angličtina, francouzština, italština nebo němčina, ještě v angličtině, francouzštině, italštině nebo němčině, pokud dohody uzavřené mezi státy zúčastněnými na přepravě nestanoví jinak.

      U vojenských zásilek ve smyslu oddílu 1.5.2, které jsou přepravovány jako vozová zásilka nebo ucelená zásilka, smějí být kusy opatřeny namísto oficiálního pojmenování pro přepravu předepsaným označením příslušného vojenského úřadu.

    1. 5.2.1.6 Dodatečná ustanovení pro věci třídy 2

      Opakovaně plnitelné nádoby musí být opatřeny následujícími zřetelně čitelnými a trvanlivými údaji:

      (a) UN číslo a oficiální pojmenování pro přepravu plynu nebo směsi plynů, jak jsou uvedeny v oddíle 3.1.2.

      U plynů přiřazených pod J.N. položku musí být dodatečně k UN číslu uveden pouze technický název1. U směsí plynů není třeba udávat více než dva komponenty, které představují největší nebezpečí;

      (b) u stlačených plynů plněných hmotnostně a u zkapalněných plynů buď nejvyšší dovolená hmotnost plnění a vlastní hmotnost nádoby, včetně výstroje a příslušenství upevněných v době plnění, nebo celková (brutto) hmotnost;

      (c) datum (rok) příští periodické prohlídky a zkoušky.

      Toto označení může být buď vyraženo, nebo uvedeno na trvanlivém štítku nebo bezpečnostní značce upevněných na nádobě nebo uvedeno nalepeným a zřetelně čitelným nápisem, např. vytištěným nebo provedeným jiným rovnocenným způsobem.

    2. POZNÁMKA 1: Viz také pododdíl 6.2.2.7.
    3. POZNÁMKA 2: Pro nádoby pro jedno použití, viz pododdíl 6.2.2.8.
    1. 5.2.1.7 Ustanovení o zvláštním značení pro radioaktivní látky
      1. 5.2.1.7.1 Každý kus musí být označen na vnější straně obalu čitelně a trvale identifikací buď odesilatele nebo příjemce nebo obou. Každý přepravní obalový soubor musí být na vnější straně čitelně a trvale označen identifikací buď odesilatele nebo příjemce nebo obou, pokud označení každého kusu z přepravního obalového souboru nezůstanou jasně viditelná.
      2. 5.2.1.7.2 Kromě vyjmutých kusu musí být každý kus na vnější straně obalu označen čitelně a trvale UN číslem s předřazenými písmeny „UN” a oficiálním pojmenováním pro přepravu. Označení vyjmutých kusu musí odpovídat odstavci 5.1.5.4.1.
      3. 5.2.1.7.3 Každý kus s celkovou (brutto) hmotností větší než 50 kg musí mít na vnější straně obalu čitelně a trvale uvedenu dovolenou celkovou (brutto) hmotnost.
      4. 5.2.1.7.4 Každý kus, který odpovídá

        (a) konstrukčnímu vzoru kusu typu IP-1, kusu typu IP-2 nebo kusu typu IP-3, musí být na vnější straně obalu označen čitelně a trvale nápisem „TYP IP-1”, „TYP IP-2” nebo případně „TYP IP-3“;

        (b) konstrukčnímu vzoru kusu typu A, musí být na vnější straně kusu čitelně a trvale označen nápisem „TYP A”;

        (c) konstrukčnímu vzoru kusu typu IP-2, kusu typu IP-3 nebo kusu typu A, musí být na vnější straně obalu označen čitelně a trvanlivě kódem země původu2 konstrukčního vzoru, buď jménem výrobce, nebo jinými identifikacemi obalu stanovenými příslušným orgánem země původů.

      1. 5.2.1.7.5 Každý kus, který odpovídá konstrukci schválené podle jednoho nebo více pododdílů 1.6.6.2.1, 5.1.5.2.1, 6.4.22.1 až 6.4.22.4 a 6.4.23.4 až 6.4.23.7, musí být na vnější straně kusu čitelně a trvale označen následujícími údaji:

        (a) identifikační značkou přidělenou konstrukčnímu vzoru příslušným orgánem;

        (b) sériovým číslem jednoznačně identifikujícím každý obal, který odpovídá tomuto konstrukčnímu vzoru;

        (c) V případě konstrukce kusu typu B(U), B(M) nebo typu C, údajem „TYP B(U)“, „TYP B(M)“ nebo „TYP C.

      1. 5.2.1.7.6 Každý kus, který odpovídá konstrukčnímu vzoru kusu typu B(U), typu B(M) nebo typu C, musí být označen na vnější straně nejzevnější nádoby, odolné vůči ohni a vodě, vyrytím, vyražením nebo jiným způsobem odolným vůči ohni a vodě, symbolem záření uvedeným na obrázku níže.
        Obrázek

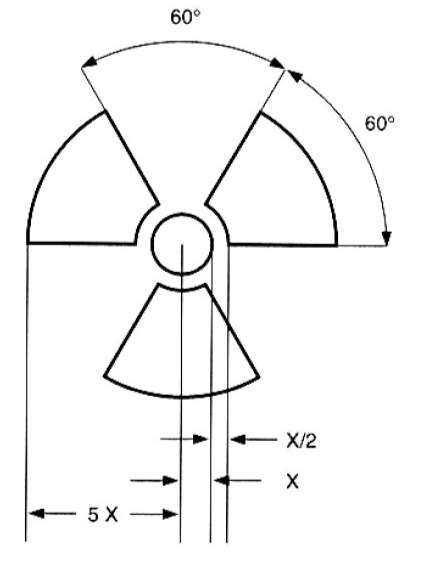

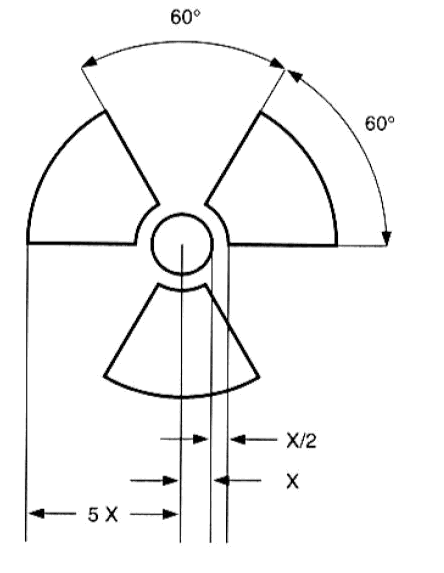

        Základní symbol záření s rozměry
        vycházejícími ze střední kružnice o poloměru X.
        Nejmenší dovolený rozměr X musí být 4 mm.

      1. 5.2.1.7.7 Jestliže jsou látky LSA-I nebo SCO-I obsaženy v nádobách nebo obalových materiálech a jsou přepravovány za výlučného použití dovoleného podle odstavce 4.1.9.2.4, vnější povrch těchto nádob nebo obalových materiálů smí být opatřen označením „RADIOACTIVE LSA-I” nebo „RADIOACTIVE SCO-I”.
      2. 5.2.1.7.8 U všech mezinárodních přeprav kusů, pro které je třeba schválení konstrukce nebo přepravy příslušným orgánem a pro které v různých dotčených státech platí různé typy schválení, musí být označení v souladu s osvědčením o schválení země původu konstrukčního typu.
    1. 5.2.1.8 Zvláštní ustanovení pro označování látek ohrožujících životní prostředí
      1. 5.2.1.8.1 Kusy obsahující látky ohrožující životní prostředí, které splňují kritéria uvedená v 2.2.9.1.10, musí být trvanlivě označeny značkou pro látky ohrožující životní prostředí vyobrazenou v 5.2.1.8.3, s výjimkou samostatných obalů a skupinových obalů, pokud tyto samostatné obaly nebo vnitřní obaly skupinových obalů obsahují:
        1. - množství nejvýše 5 litrů kapaliny, nebo
        2. - nejvýše 5 kg čisté hmotnosti tuhé látky.
      1. 5.2.1.8.2 Značka pro látky ohrožující životní prostředí musí být umístěna v bezprostřední blízkosti označení vyžadovaného podle 5.2.1.1. Požadavky uvedené v 5.2.1.2 a 5.2.1.4 musí být splněny.
      2. 5.2.1.8.3 Značka pro látky ohrožující životní prostření musí odpovídat obrázku 5.2.1.8.3.

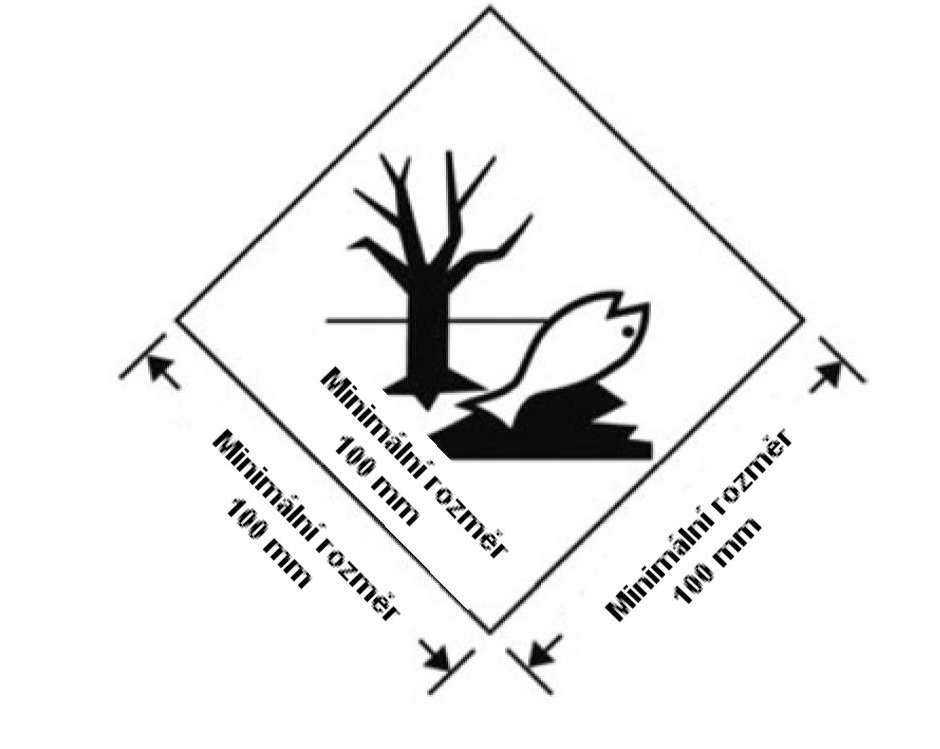

        Obrázek 5.2.1.8.3

        Obrázek

        Značka pro látky ohrožující životní prostředí

        Značka musí mít tvar čtverce postaveného na vrchol pod úhlem 45°. Symbol (ryba a strom) musí být černý na bílém nebo vhodném kontrastním podkladu. Minimální rozměry musí být 100 x 100 mm a minimální šířka čáry tvořící čtverec musí být 2 mm. Jestliže to vyžaduje velikost kusu, rozměry/tloušťka čáry mohou být zmenšeny, pokud označení zůstane jasně viditelné. Tam, kde nejsou udány rozměry, musí všechny prvky proporčně odpovídat uvedenému obrázku.

      3. POZNÁMKA: Ustanovení o označování bezpečnostními značkami v 5.2.2 platí dodatečně k jakémukoli požadavku na označení kusů značkou pro látky ohrožující životní prostředí.
    1. 5.2.1.9 Orientační šipky
      1. 5.2.1.9.1 Pokud není v pododdíle 5.2.1.9.2 uvedeno něco jiného musí být
        1. – skupinové obaly s vnitřními obaly obsahujícími kapaliny;
        2. – jednotlivé obaly opatřené odvětrávacími otvory; a
        3. – kryogenní nádoby určené k přepravě hluboce zchlazených zkapalněných plynů,

        zřetelně označeny orientačními šipkami, které jsou podobné vyobrazením uvedeným níže nebo které odpovídají specifikacím v normě ISO 780:1997. Orientační šipky musí být umístěny na dvou protilehlých svislých stranách kusu se šipkami směřujícími správně směrem nahoru. Musí být pravoúhlé a velikosti, která je zřetelně viditelná s ohledem na velikost kusu. Vyznačení pravoúhlého orámování kolem šipek je nepovinné.

        Nápisy a bezpečnostní značky Obrázek 5.2.1.8.3

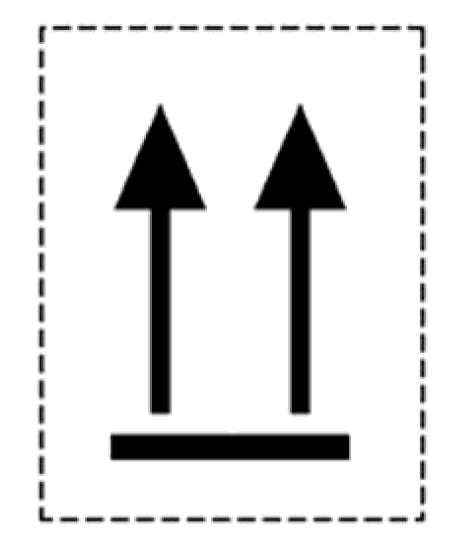

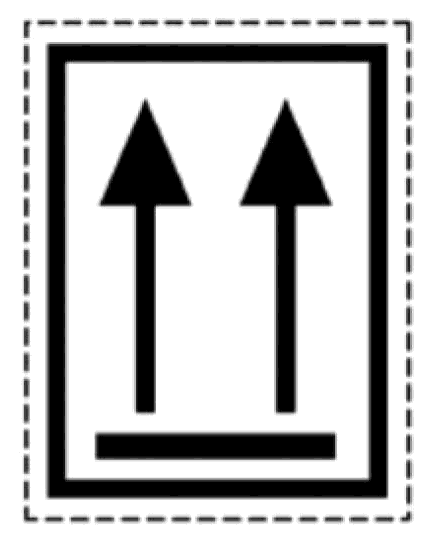

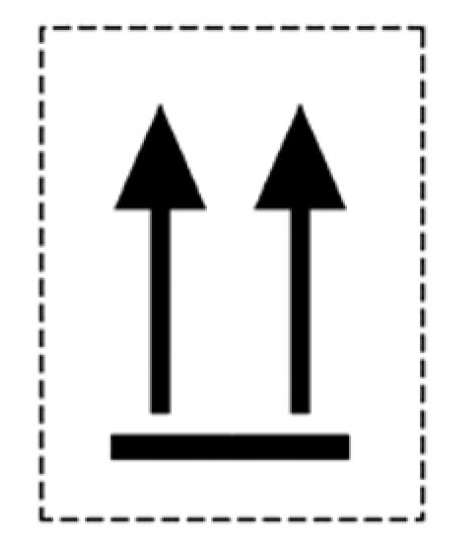

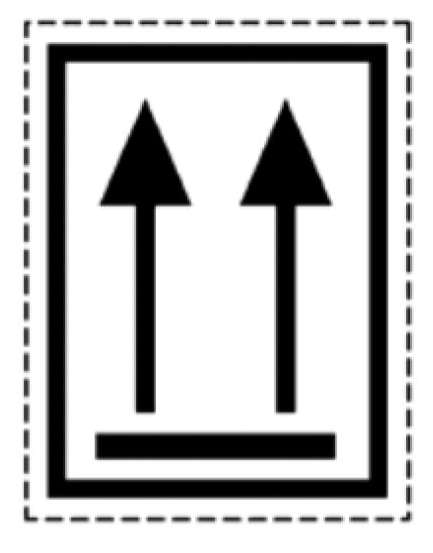

        Obrázek 5.2.1.9.1.1Obrázek 5.2.1.9.1.2
        ObrázekneboObrázek
        Dvě černé nebo červené šipky na bílém nebo vhodném kontrastním podkladu.
        Pravoúhlé orámování není povinné.
        Tam, kde nejsou udány rozměry, musí všechny prvky proporčně odpovídat uvedenému obrázku.
      1. 5.2.1.9.2 Orientační šipky se nevyžadují:

        (a) na vnějších obalech obsahujících tlakové nádoby, s výjimkou kryogenních nádob;

        (b) na vnějších obalech obsahujících nebezpečné věci ve vnitřních obalech, z nichž každý obsahuje nejvýše 120 ml, s dostatečným množstvím absorpčního materiálu mezi vnitřními a vnějšími obaly, aby zcela pohltil kapalný obsah;

        (c) na vnějších obalech obsahujících infekční látky třídy 6.2 v primárních nádobách, z nichž každá obsahuje nejvýše 50 ml;

        (d) na kusech typu IP-2, IP-3, Typu A, Typu B(U), Typu B(M) nebo Typu C obsahujících radioaktivní látky třídy 7;

        (e) na vnějších obalech obsahujících předměty, které jsou těsné v každé poloze (např. alkohol nebo rtuť v teploměrech, aerosoly atd.); nebo

        (f) na vnějších obalech obsahujících nebezpečné věci v hermeticky uzavřených vnitřních obalech, z nichž každý obsahuje nejvýše 500 ml.

      1. 5.2.1.9.3 Orientační šipky pro jiné účely než pro udání správné orientace kusu nesmějí být na kuse označeném podle tohoto pododdílu použity.
  1. 5.2.2 Označování kusů
  2. POZNÁMKA: Pro účely označování bezpečnostními značkami se považuje malý kontejner za kus.
    1. 5.2.2.1 Ustanovení o označování bezpečnostními značkami
      1. 5.2.2.1.1 Pro každý předmět nebo látku uvedené v tabulce A kapitoly 3.2 musí být pro označení použity bezpečnostní značky uvedené ve sloupci (5), pokud není stanoveno jinak zvláštním ustanovením uvedeným ve sloupci (6).
      2. 5.2.2.1.2 Místo bezpečnostních značek mohou být použita nesmazatelná označení nebezpečí odpovídající přesně předepsaným vzorům bezpečnostních značek.
      3. 5.2.2.1.3 (Vyhrazeno)
      4. 5.2.2.1.4 (Vyhrazeno)
      5. 5.2.2.1.5 (Vyhrazeno)
      6. 5.2.2.1.6 S výjimkou ustanovení uvedených v odstavci 5.2.2.2.1.2, musí být všechny bezpečnostní značky:

        (a) umístěny na tentýž povrch kusu, pokud to dovolují rozměry kusu; u kusů třídy 1 nebo 7 musí být v blízkosti oficiálního pojmenování pro přepravu;

        (b) umístěny na kusu tak, aby je nezakrývala nebo nezastiňovala jiná část nebo příslušenství obalu nebo jiná bezpečnostní značka nebo nápis;

        (c) umístěny přímo jedna vedle druhé, pokud se vyžaduje více než jedna bezpečnostní značka.

        Jestliže je kus nepravidelného tvaru nebo je malých rozměrů, takže bezpečnostní značka nemůže být umístěna uspokojivým způsobem, může být bezpečnostní značka připevněna např. provázkem nebo jiným vhodným prostředkem.

      1. 5.2.2.1.7 IBC s vnitřním objemem větším než 450 litrů a velké obaly musí být opatřeny bezpečnostními značkami na dvou protilehlých stranách.
      2. 5.2.2.1.8 Zvláštní ustanovení pro polepování kusů s výbušnými látkami a předměty s výbušnou látkou přepravované jako vojenská zásilka

        Při přepravě vojenské zásilky ve smyslu oddílu 1.5.2 jako vozové zásilky nebo ucelené zásilky nemusí být kusy opatřeny předepsanými bezpečnostními značkami k označení nebezpečí v kapitole 3.2, tabulce A, sloupci (5), za předpokladu, že jsou zohledněny v oddíle 7.5.2 předepsané zákazy společného nakládání na základě údajů v přepravním dokladu podle odstavce 5.4.1.2.1 (f).

      1. 5.2.2.1.9 Zvláštní ustanovení pro označování samovolně se rozkládajících látek a organických peroxidů bezpečnostními značkami

        (a) Bezpečnostní značka podle vzoru č. 4.1 také ukazuje, že produkt může být hořlavý a proto se nevyžaduje žádná bezpečnostní značka podle vzoru č. 3. Kromě toho musí být použita bezpečnostní značka podle vzoru č. 1 pro samovolně se rozkládající látky typu B, ledaže příslušný orgán povolil nepoužití této bezpečnostní značky vzhledem ke zvláštnímu obalu, protože zkušební výsledky prokázaly, že samovolně se rozkládající látka v takovém obalu nevykazuje výbušnou vlastnost.

        (b) Bezpečnostní značka podle vzoru č. 5.2 rovněž ukazuje, že produkt může být hořlavý a proto se nevyžaduje bezpečnostní značka podle vzoru č. 3. Kromě toho se musí použít následující bezpečnostní značky:

        (i) Bezpečnostní značka podle vzoru č. 1 pro organické peroxidy typu B, ledaže příslušný orgán povolil nepoužití této bezpečnostní značky vzhledem ke zvláštnímu obalu, protože zkušební výsledky prokázaly, že organický peroxid v takovém obalu nevykazuje výbušnou vlastnost.

        (ii) Bezpečnostní značka podle vzoru č. 8 se vyžaduje, pokud jsou splněna kritéria pro obalovou skupinu I nebo II třídy 8.

        Bezpečnostní značky, které musí být použity pro jmenovitě uvedené samovolně se rozkládající látky a organické peroxidy, jsou uvedeny v seznamu v pododdíle 2.2.41.4, popřípadě v pododdíle 2.2.52.4.

      1. 5.2.2.1.10 Zvláštní ustanovení pro označování kusů obsahujících infekční látky bezpečnostními značkami

        Kromě bezpečnostní značky podle vzoru č. 6.2 musí být kusy obsahující infekční látky označeny jakoukoli jinou požadovanou bezpečnostní značkou podle povahy jejich obsahu.

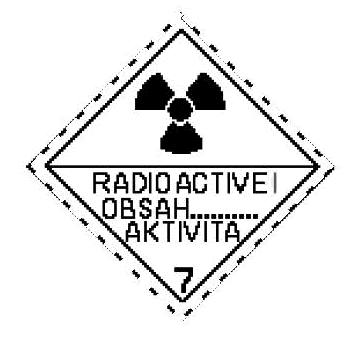

      1. 5.2.2.1.11 Zvláštní ustanovení pro označování kusů obsahujících radioaktivní látky bezpečnostními značkami
        1. 5.2.2.1.11.1 Kromě případů, kdy jsou podle 5.3.1.1.3 použity zvětšené bezpečnostní značky, každý kus, přepravní obalový soubor a kontejner obsahující radioaktivní látku musí být opatřen bezpečnostními značkami odpovídajícími příslušným vzorům č. 7A, 7B nebo 7C podle náležité kategorie. Bezpečnostní značky musí být umístěny na dvou protilehlých stranách zvnějšku kusu nebo přepravního obalového souboru nebo zvnějšku na všech čtyřech stranách kontejneru nebo cisterny. Kromě toho každý kus, přepravní obalový soubor a kontejner obsahující štěpnou látku, jinou než štěpnou látku vyjmutou podle ustanovení v 2.2.7.2.3.5, musí být opatřen bezpečnostními značkami odpovídajícími vzoru č. 7E; takové bezpečnostní značky, pokud jsou vyžadovány, musí být umístěny bezprostředně vedle bezpečnostních značek odpovídajících příslušnému vzoru č. 7A, 7B nebo 7C. Bezpečnostní značky nesmějí zakrývat označení uvedená v 5.2.1. Všechny bezpečnostní značky, které se nevztahují k obsahu, musí být odstraněny nebo zakryty.
        2. 5.2.2.1.11.2 Každá bezpečnostní značka podle použitelného vzoru č. 7A, 7B nebo 7C musí být doplněna následujícími údaji:

          (a) Obsah:

          (i) Kromě látek LSA-I oficiální pojmenování pro přepravu radionuklidů převzatých z tabulky odstavce 2.2.7.2.2.1 s použitím symbolů v ní předepsaných. Pro směsi radionuklidů musí být uvedeny nuklidy s nejomezenější hodnotou, pokud to dovoluje místo v řádku. Za oficiálním pojmenováním pro přepravu radionuklidů musí být uvedena skupina LSA nebo SCO. Pro tento účel se musí použít označení „LSA-II”, „LSA-III”, „SCO-I“ a „SCO-II“.

          (ii) Pro látky LSA-I je nezbytné jen označení „LSA-I”; oficiální pojmenování pro přepravu radionuklidů není nutné.

          (b) Aktivita:

          Maximální aktivita radioaktivního obsahu během propravy je uváděna v Becquerelech (Bq) s vhodným příslušným symbolem SI před údajem (viz 1.2.2.1). U štěpných látek může být udána místo aktivity celková hmotnost štěpných nuklidů v gramech (g) nebo jejich násobcích;

          (c) U přepravních obalových souborů a kontejnerů musí být údaje „Obsah” a „Aktivita” požadované v odstavcích (a) a (b) výše, uvedeny na bezpečnostní značce, přičemž celkový obsah přepravního obalového souboru nebo kontejneru se sčítá, výjimkou jsou bezpečnostní značky pro přepravní obalové soubory a kontejnery obsahující smíšené náklady kusů s různými radionuklidy, jejichž údaje mohou znít „Viz přepravní doklad”.

          (d) Přepravní index (TI): Číslo potvrzené podle 5.1.5.3.1 a 5.1.5.3.2 (pro kategorii l-BÍLÁ se nevyžaduje žádný přepravní index).

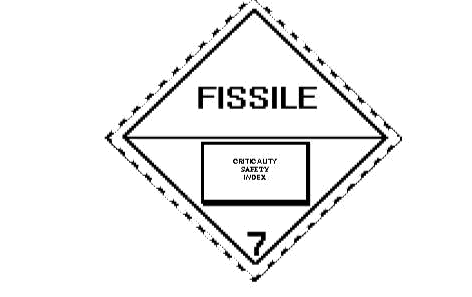

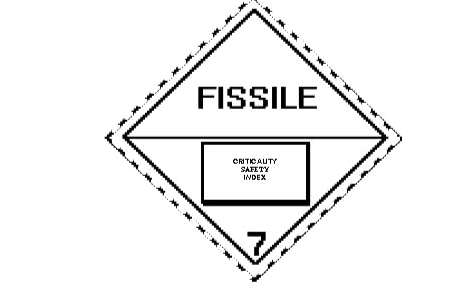

        1. 5.2.2.1.11.3 Každá bezpečnostní značka podle vzoru č. 7E musí být doplněna kritickým bezpečnostním indexem (CSI), jak je uvedeno v osvědčení o schválení platného ve státech přes které nebo do kterých je zásilka přepravovaná a vydaném příslušným orgánem nebo jak je uvedeno v 6.4.11.2 nebo 6.4.11.3.
        2. 5.2.2.1.11.4 U přepravního obalového souboru a kontejneru musí být na bezpečnostní značce č. 7E uveden součet kritických bezpečnostních indexů všech kusů obsažených uvnitř.
        3. 5.2.2.1.11.5 U všech mezinárodních přeprav kusů, pro kterou je potřeba schválení konstrukčního typu nebo schválení přepravy příslušným orgánem, a pro ty, kde v různých státech dotčených přepravou platí rozdílné typy schválení, musí být předepsané přiřazení ke kategoriím následováno souhlasem se schvalovacím osvědčením země původu konstrukčního typu.
    1. 5.2.2.2 Ustanovení o bezpečnostních značkách
      1. 5.2.2.2.1 Bezpečnostní značky musí splňovat dále uvedená ustanovení a odpovídat barvami, symboly a tvarem vzorům uvedeným v odstavci 5.2.2.2.2. Odpovídající vzory, které jsou předepsány pro jiné druhy dopravy, s minimálními odchylkami, které neovlivňují zřejmý význam bezpečnostní značky, jsou rovněž povoleny
      2. POZNÁMKA: V určitých případech jsou bezpečnostní značky v odstavci 5.2.2.2.2 znázorněny s vytečkovaným vnějším orámováním dle odstavce 5.2.2.2.1.1. Toto se nevyžaduje, je-li bezpečnostní značka umístěna na podkladu v kontrastní barvě.

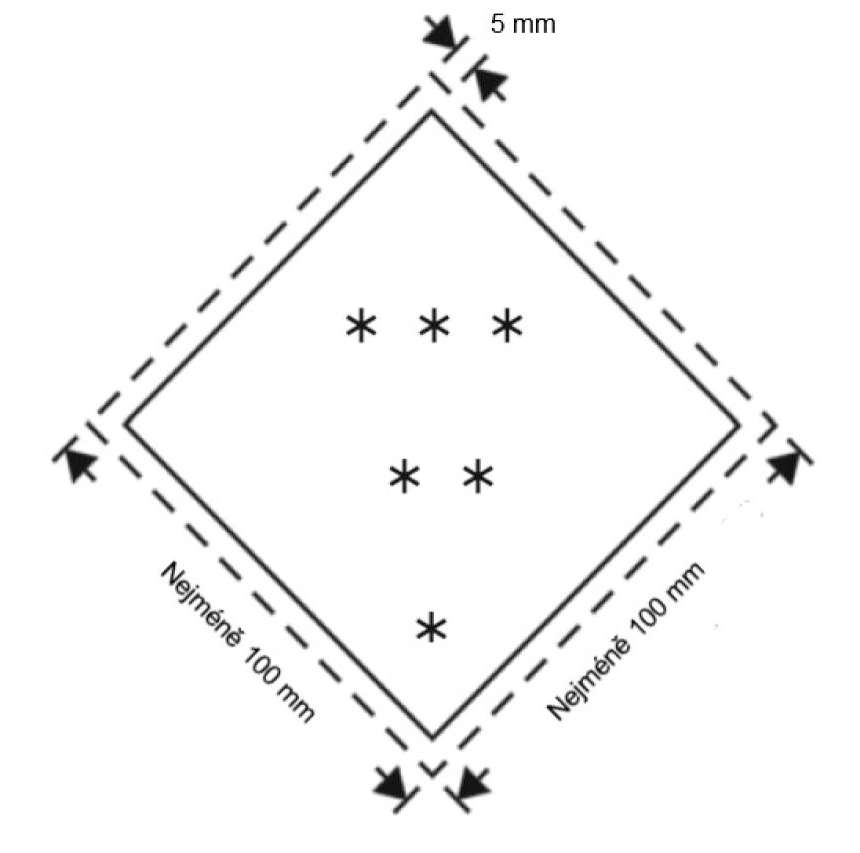

        1. 5.2.2.2.1.1 Bezpečnostní značky musí odpovídat obrázku 5.2.2.2.1.1

        Obrázek 5.2.2.2.1.1

        Obrázek

        Bezpečnostní značka pro označování kusů

      3. * V dolním rohu musí být uvedeno číslo třídy nebo, pro třídy 4.1, 4.2 a 4.3 číslice „4“, nebo pro třídy 6.1 a 6.2 číslice „6“
      4. ** V dolní polovině musí být (pokud je to povinné) nebo smí být (pokud je to nepovinné) uveden dodatečný text/číslo/písmena.
      5. *** V horní polovině musí být uveden symbol třídy nebo pro podtřídy 1.4, 1.5 a 1.6 číslo podtřídy a pro vzor č. 7E nápis „FISSILE”
        1. 5.2.2.2.1.1.1 Bezpečnostní značky musí být umístěny na podkladu v kontrastní barvě nebo musí být orámovány buď vytečkovanou, nebo plnou čarou.
        2. 5.2.2.2.1.1.2 Bezpečnostní značka musí mít tvar čtverce postaveného na vrchol pod úhlem 45°. Minimální rozměry musí být 100 x 100 mm a minimální šířka vnitřní čáry tvořící čtverec musí být 2 mm. Vnitřní okraj značky musí být rovnoběžný s vnějším okrajem a musí od něj být vzdálen 5 mm. V horní polovině bezpečnostní značky musí mít vnitřní čára stejnou barvu jako symbol a v dolní polovině musí mít stejnou barvu jako číslo třídy nebo podtřídy v dolním rohu. Tam, kde nejsou udány rozměry, musí všechny prvky proporčně odpovídat uvedenému obrázku.
        3. 5.2.2.2.1.1.3 Jestliže to vyžaduje velikost kusu, smí být rozměry bezpečnostní značky zmenšeny, pokud zůstanou symboly a další prvky bezpečnostní značky zřetelně viditelné. Vnitřní okraj značky musí zůstat rovnoběžný s vnějším okrajem a musí od něj zůstat vzdálen 5 mm. Minimální šířka vnitřní čáry tvořící čtverec musí být 2 mm. Rozměry bezpečnostních značek pro láhve musí být v souladu s pododdílem 5.2.2.2.1.2.
        1. 5.2.2.2.1.2 Láhve pro třídu 2 mohou být vzhledem ke svému tvaru, pozici a fixačním systémům pro přepravu, opatřeny bezpečnostními značkami ve smyslu bezpečnostních značek uvedených v tomto oddílu a značkou pro látky ohrožující životní prostředí, je-li to náležité, jejichž rozměry byly zmenšeny podle rozměrů uvedených v mezinárodní normě ISO 7225: 2005 „Gas cylinders - Precautionary labels” (Plynové lahve - Výstražné bezpečnostní značky), aby mohly být umístěny na necylindrickou část takových lahví (hrdla).

          Nehledě na ustanovení v odstavci 5.2.2.1.6 se bezpečnostní značky a značka pro látky ohrožující životní prostředí (viz 5.2.1.8.3) mohou překrývat v rozsahu stanoveném normou ISO 7225: 2005. Avšak ve všech případech musí zůstat plně viditelná bezpečnostní značka hlavního nebezpečí a číslice uvedená na jakékoli bezpečnostní značce a symboly musí zůstat rozeznatelné.

          Prázdné nevyčištěné tlakové nádoby pro plyny třídy 2 mohou být přepravovány se zastaralými nebo poškozenými bezpečnostními značkami za účelem nového naplnění, popřípadě prohlídky a umístění nové bezpečnostní značky v souladu s platnými předpisy, nebo likvidace tlakové nádoby.

        1. 5.2.2.2.1.3 S výjimkou bezpečnostních značek pro podtřídy 1.4, 1.5 a 1.6 třídy 1 musí horní polovina bezpečnostní značky obsahovat obrazový symbol a dolní polovina musí obsahovat:

          (a) pro třídy 1,2, 3, 5.1, 5.2, 7, 8 a 9 číslo třídy;

          (b) pro třídy 4.1, 4.2 a 4.3 číslici „4”;

          (c) pro třídy 6.1 a 6.2 číslici „6”.

          Bezpečnostní značky smějí obsahovat text, jako je UN číslo nebo slova popisující nebezpečí (např. „flammable”) podle 5.2.2.2.1.5, pokud tento text nezakrývá nebo nesnižuje význam jiných informací, které musí být na bezpečnostní značce.

        1. 5.2.2.2.1.4 Vyjma podtříd 1.4, 1.5 a 1.6 je kromě toho u bezpečnostních značek třídy 1 ve spodní polovině nad číslicí třídy uvedeno číslo podtřídy a písmeno skupiny snášenlivosti látky nebo předmětu. U bezpečnostních značek podtříd 1.4, 1.5 a 1.6 je v horní polovině uvedeno číslo podtřídy a ve spodní polovině číslice třídy a písmeno skupiny snášenlivosti.
        2. 5.2.2.2.1.5 Na bezpečnostních značkách, s výjimkou bezpečnostních značek pro třídu 7, uvedení jakéhokoli případného textu (jiného než číslo třídy) v prostoru pod symbolem musí být omezeno na údaje o povaze nebezpečí a bezpečnostních opatřeních při manipulaci.
        3. 5.2.2.2.1.6 Symboly, text a čísla musí být dobře čitelné a nesmazatelné a na všech bezpečnostních značkách musí být uvedeny v černé barvě kromě:

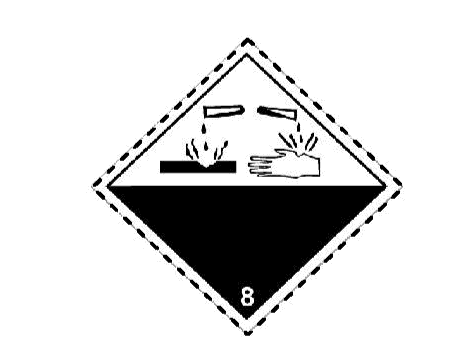

          (a) bezpečnostní značky třídy 8, na které jsou eventuální text a číslo uvedeny v bílé barvě;

          (b) bezpečnostních značek se zeleným, červeným nebo modrým podkladem, na kterých mohou být symboly, text a čísla uvedeny v bílé barvě;

          (c) bezpečnostní značky pro třídu 5.2, u které může být symbol proveden v bílé barvě; a

          (d) bezpečnostní značky podle vzoru č. 2.1 umístěné na lahve a malé nádobky obsahující plyny UN čísel 1011, 1075, 1965 a 1978, kde mohou být uvedeny na podkladové barvě nádoby, jestliže je zajištěn jejich dostatečný kontrast.

        1. 5.2.2.2.1.7 Všechny bezpečnostní značky musí být schopné odolat povětrnostním vlivům bez podstatného snížení čitelnosti.
      1. 5.2.2.2.2 Vzory bezpečnostních značek
        Nápisy a bezpečnostní značky Obrázek 5.2.1.8.3 Obrázek 5.2.2.2.1.1

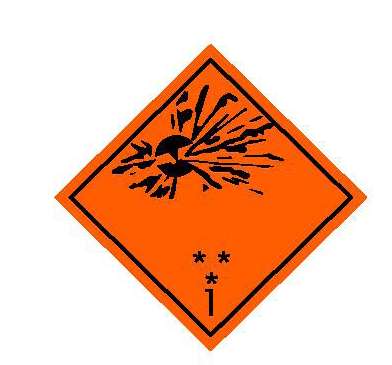

        NEBEZPEČÍ TŘÍDY 1
        Výbušné látky a předměty
        		Obrázek
        (č. 1)
        Podtřídy 1.1, 1.2 a 1.3
        Symbol (vybuchující puma): černý;
        podklad: oranžový; číslice “1” v dolním rohu
        ObrázekObrázekObrázek

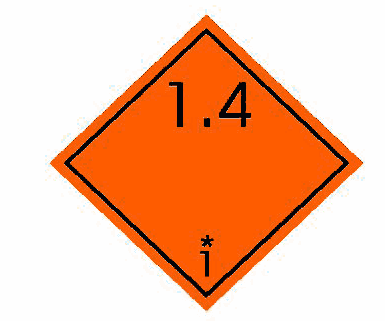

        (č. 1.4)

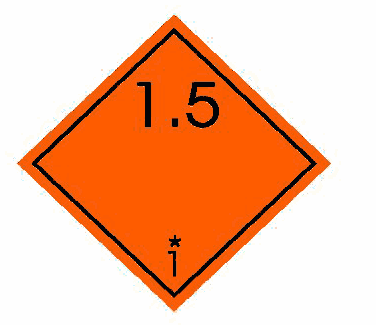

        Podtřída 1.4        		(č. 1.5)

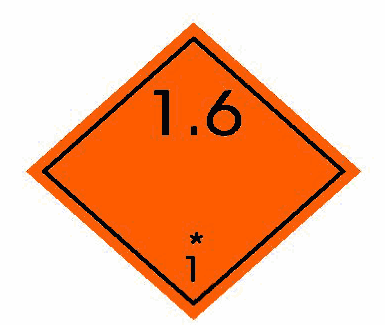

        Podtřída 1.5        		(č. 1.6)
        Podtřída 1.6
        Podklad: oranžový; číslice: černé; výška číslic musí být asi 30 mm a tloušťka čáry asi 5 mm
        (u bezpečnostní značky o rozměrech 100 mm x 100 mm); číslice “1” v dolním rohu
        ** Údaj podtřídy – neudává se, je-li výbušnost vedlejším nebezpečím
        * Údaj skupiny snášenlivosti – neudává se, je-li výbušnost vedlejším nebezpečím
        Nápisy a bezpečnostní značky Obrázek 5.2.1.8.3 Obrázek 5.2.2.2.1.1
        NEBEZPEČÍ TŘÍDY 2
        Plyny
        ObrázekObrázek

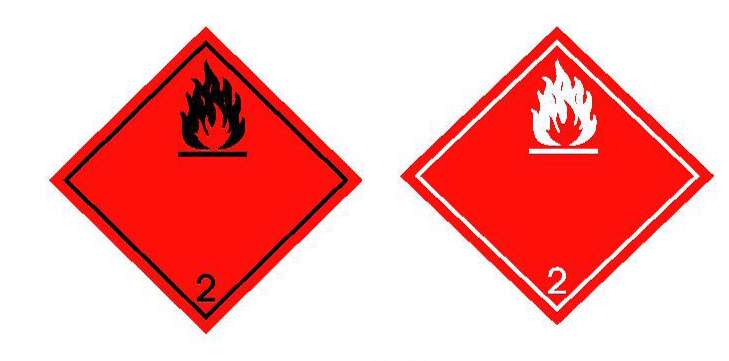

        (č. 2.1)
        Hořlavé plyny
        Symbol (plamen): černý nebo bílý;
        (kromě provedení podle 5.2.2.2.1.6(c))

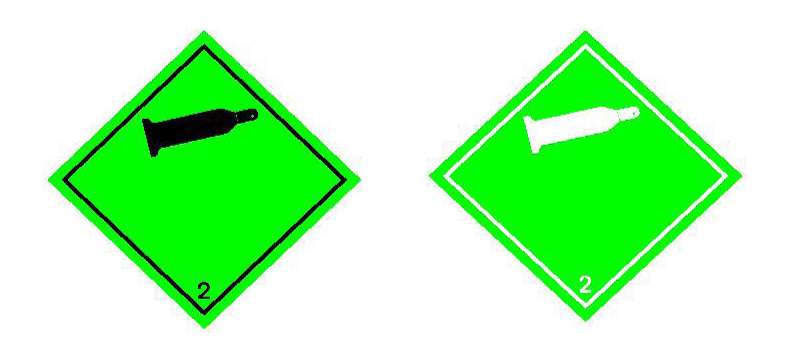

        podklad: červený; číslice “2“ v dolním rohu        		(č. 2.2)
        Nehořlavé, netoxické plyny
        Symbol (plynová láhev): černý nebo bílý;
        podklad: zelený; číslice “2” v dolním rohu
        Nápisy a bezpečnostní značky Obrázek 5.2.1.8.3 Obrázek 5.2.2.2.1.1

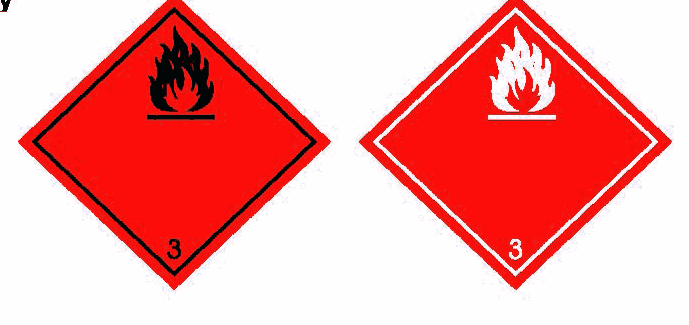

        NEBEZPEČÍ TŘÍDY 3
        Hořlavé kapaliny
        ObrázekObrázek

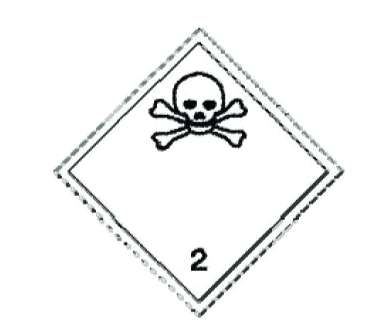

        (č. 2.3)
        Toxické plyny
        Symbol (lebka na zkřížených kostech): černý;
        podklad: bílý; číslice “2” v dolním rohu        		(č. 3)
        Symbol (plamen): černý nebo bílý;
        podklad: červený; číslice “3” v dolním rohu
        Nápisy a bezpečnostní značky Obrázek 5.2.1.8.3 Obrázek 5.2.2.2.1.1
        NEBEZPEČÍ TŘÍDY 4.1
        Hořlavé tuhé látky, samovolně se rozkládající látky a znecitlivěné tuhé výbušné látky
        		NEBEZPEČÍ TŘÍDY 4.2
        Samozápalné látky

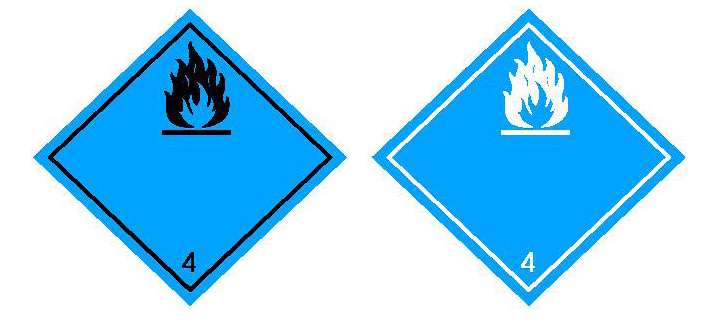

        		NEBEZPEČÍ TŘÍDY 4.3
        Látky, které ve styku s vodou vyvíjejí hořlavé plyny
        ObrázekObrázekObrázek

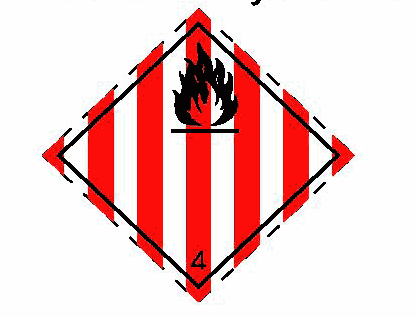

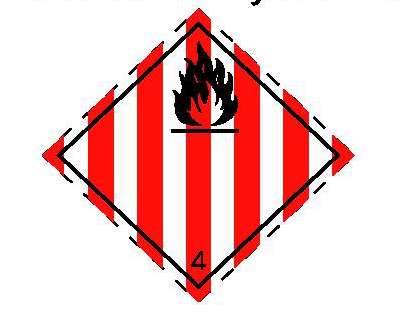

        (č. 4.1)
        Symbol (plamen): černý;
        podklad: bílý se sedmi svislými
        červenými pruhy;

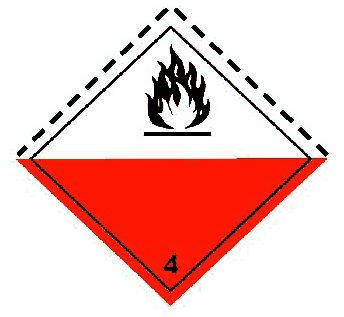

        číslice “4” v dolním rohu        		(č. 4.2)
        Symbol (plamen): černý;
        podklad: horní polovina bílá a dolní
        polovina červená;

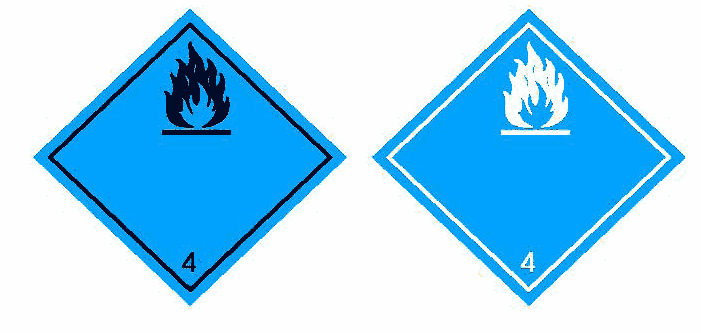

        číslice “4” v dolním rohu        		(č. 4.3)
        Symbol (plamen): černý nebo bílý;
        podklad: modrý;
        číslice “4” v dolním rohu
        Nápisy a bezpečnostní značky Obrázek 5.2.1.8.3 Obrázek 5.2.2.2.1.1
        NEBEZPEČÍ TŘÍDY 5.1
        Látky podporující hoření

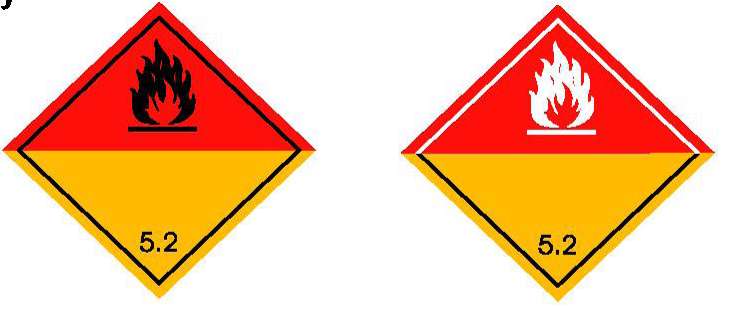

        		NEBEZPEČÍ TŘÍDY 5.2
        Organické peroxidy
        ObrázekObrázek

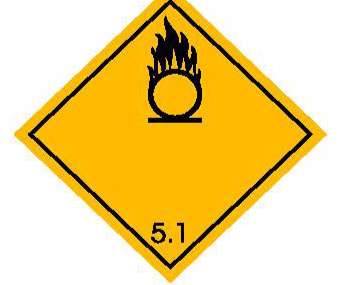

        (č. 5.1)
        Symbol (plamen nad kruhem): černý;
        podklad: žlutý
        číslice “5.1” v dolním rohu        		(č. 5.2)
        Symbol (plamen): černý nebo bílý;
        podklad: horní polovina červená; dolní polovina žlutá;
        číslice “5.2” v dolním rohu
        Nápisy a bezpečnostní značky Obrázek 5.2.1.8.3 Obrázek 5.2.2.2.1.1

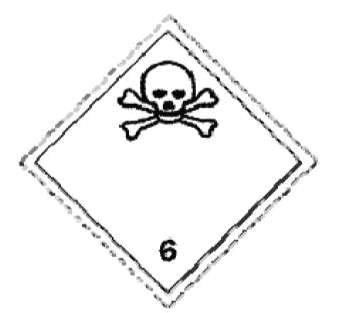

        NEBEZPEČÍ TŘÍDY 6.1
        Toxické látky
        Obrázek
        (č. 6.1)
        Symbol (lebka na zkřížených kostech): černý;
        podklad: bílý; číslice “6” v dolním rohu
        Nápisy a bezpečnostní značky Obrázek 5.2.1.8.3 Obrázek 5.2.2.2.1.1
        NEBEZPEČÍ TŘÍDY 6.2
        Infekční látky
        Obrázek

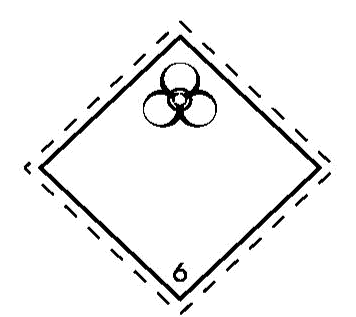

        (č. 6.2)
        V dolní polovině bezpečnostní značky mohou být uvedeny nápisy: “INFEKČNÍ LÁTKA”
        a “Při poškození nebo úniku uvědomte neprodleně veřejné zdravotnické orgány”;
        Symbol (kruh, který je překryt třemi srpky měsíce) a údaje: černé;
        podklad: bílý; číslice “6” v dolním rohu
        Nápisy a bezpečnostní značky Obrázek 5.2.1.8.3 Obrázek 5.2.2.2.1.1
        NEBEZPEČÍ TŘÍDY 7
        Radioaktivní látky
        ObrázekObrázekObrázek
        (č. 7A)
        Kategorie I – BÍLÁ        		(č. 7B)

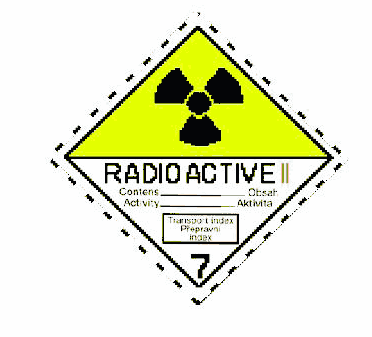

        Kategorie II – ŽLUTÁ        		(č. 7C)

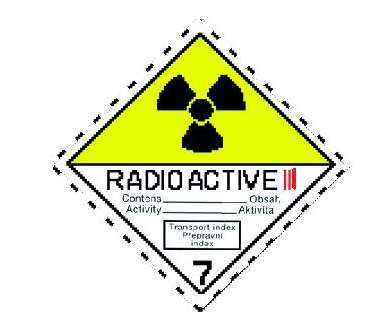

        Kategorie III – ŽLUTÁ
        Symbol záření (trojlístek): černý;
        podklad: bílý;
        text (předepsaný): černý v dolní polovině
        bezpečnostní značky:
        “RADIOACTIVE”
        “CONTENTS ...”
        “ACTIVITY ...”;
        za výrazem “RADIOACTIVE” následuje
        svislý červený pruh;
        číslice “7” v dolním rohu        		Symbol záření (tojlístek): černý;
        podklad: horní polovina žlutá s bílým okrajem, dolní polovina bílá;
        text (předepsaný): černý v dolní polovině bezpečnostní značky:
        “RADIOACTIVE”
        “CONTENTS ...”
        “ACTIVITY ...”;
        v černě orámovaném poli: “TRANSPORT INDEX”
        za výrazem “RADIOACTIVE” následují
        dva svislé červené pruhy; tři svislé červené pruhy;
        číslice “7” v dolním rohu
        Obrázek
        (č. 7E)
        Štěpné látky třídy 7
        Podklad bílý;
        text (předepsaný): černá v horní polovině bezpečnostní značky: “FISSILE”;
        v černě orámovaném poli v doni polovině bezpečnostní značky:
        “CRITICALITY SAFETY INDEX”;
        číslice «7» v dolním rohu
        Nápisy a bezpečnostní značky Obrázek 5.2.1.8.3 Obrázek 5.2.2.2.1.1
        NEBEZPEČÍ TŘÍDY 8
        Žíravé látky

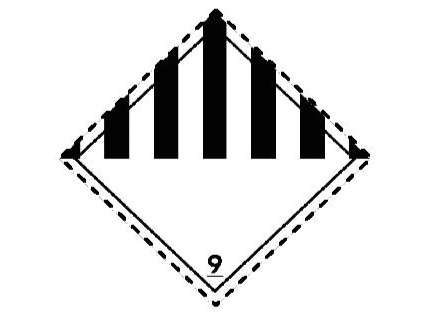

        		NEBEZPEČÍ TŘÍDY 9
        Jiné nebezpečné látky a předměty
        ObrázekObrázek
        (č. 8)
        Symbol (kapky padající z jedné zkumavky na kov a z druhé zkumavky na ruku): černý;
        Podklad: horní polovina: bílá; dolní polovina: černá s bílým okrajem;
        číslice “8” v dolním rohu        		(č. 9)
        Symbol (sedm svislých pruhů v horní polovině):
        černý; podklad: bílý;
        podtržená číslice “9” v dolním rohu
