| Plocha nákladu (a) | Multiplikační faktor |
|---|---|
| Plocha nákladu ≤ 1 m2 | 1 |
| 1 m2 <plocha nákladu ≤ 5 m2 | 2 |
| 5 m2 <plocha nákladu ≤ 20 m2 | 3 |
| 20 m2 <plocha nákladu | 10 |
Postupy při odesláníČÁST 5
Všeobecná ustanoveníKapitola 5.1
- 5.1.1 Rozsah použití a všeobecná ustanovení
Tato část obsahuje ustanovení pro odesílání nebezpečných věcí týkající se nápisů, bezpečnostních značek a dokladů a případně povolení pro odeslání a předběžné oznámení.
- 5.1.2 Použití přepravních obalových souborů
- 5.1.2.1 a) Pokud značky vyžadované podle kapitoly 5.2, kromě 5.2.1.3 až 5.2.1.6, 5.2.1.7.2 až 5.2.1.7.8 a 5.2.1.10 pro všechny nebezpečné věci v přepravním obalovém souboru nezůstanou viditelné, přepravní obalový soubor musí být:
(i) označen nápisem PŘEPRAVNÍ OBALOVÝ SOUBOR. Výška písmen nápisu musí být alespoň 12 mm. Nápis musí být v úředním jazyce země původu a také, pokud tímto jazykem není angličtina, francouzština nebo němčina, v angličtině, francouzštině nebo němčině, pokud případné dohody uzavřené mezi státy dotčenými přepravou nestanoví jinak; a
(ii) označen bezpečnostními značkami a UN číslem a dalšími značkami, jak je vyžadováno pro kusy v kapitole 5.2 kromě 5.2.1.3 až 5.2.1.6, 5.2.1.7.2 až 5.2.1.7.8 a 5.2.1.10, pro každou nebezpečnou věc obsaženou v přepravním obalovém souboru. Každá značka může být umístěna pouze jednou.
Značení přepravních obalových souborů obsahujících radioaktivní látky, musí být v souladu s pododdílem 5.2.2.1.11.
- b) Orientační šipky znázorněné v 5.2.1.10 musí být umístěny na dvou protilehlých stranách přepravního obalového souboru obsahujícího kusy, které musí být označeny podle 5.2.1.10.1, pokud značky nezůstanou viditelné.
- 5.1.2.2 Každý kus s nebezpečnými věcmi uložený v přepravním obalovém souboru musí odpovídat všem příslušným ustanovením RID. Předpokládaná funkce každého kusu nesmí být negativně ovlivněna přepravním obalovým souborem.
- 5.1.2.3 Každý kus, který je opatřen směrovými šipkami předepsanými v pododdíle 5.2.1.10, který je uložen do přepravního obalového souboru nebo do velkého obalu, musí být orientován v souladu s těmito značkami.
- 5.1.2.4 Zákaz společné nakládky se vztahuje též na tyto přepravní obalové soubory.
- 5.1.2.1 a) Pokud značky vyžadované podle kapitoly 5.2, kromě 5.2.1.3 až 5.2.1.6, 5.2.1.7.2 až 5.2.1.7.8 a 5.2.1.10 pro všechny nebezpečné věci v přepravním obalovém souboru nezůstanou viditelné, přepravní obalový soubor musí být:
- 5.1.3 Prázdné nevyčištěné obaly (včetně IBC a velkých obalů), cisterny, vozy a kontejnery pro přepravu volně ložených látek
- 5.1.3.1 Prázdné nevyčištěné obaly (včetně IBC a velkých obalů), cisterny (včetně cisternových vozů, snímatelných cisteren, bateriových vozů, přemístitelných cisteren, cisternových kontejnerů, MEGC), vozy a kontejnery pro přepravu volně ložených látek, které obsahovaly nebezpečné látky jiných tříd než třídy 7, musí být označeny nápisy a bezpečnostními značkami, jako by byly plné.
- POZNÁMKA: O dokladech viz kapitolu 5.4.
- 5.1.3.2 Kontejnery, cisterny, velké nádoby pro volně (IBC), včetně ostatních obalů a přepravních obalových souborů, používané pro přepravu radioaktivních látek nesmějí být používány pro skladování nebo přepravu jiných věcí, ledaže by byly dekontaminovány pod úroveň 0,4 Bq/cm2 pro beta a gama zářiče, jakož i pro nízkotoxické alfa zářiče a pod úroveň 0,04 Bq/cm2 pro všechny ostatní alfa zářiče.
- 5.1.4 Společné balení
Pokud jsou dvě nebo více nebezpečných věcí zabaleny do téhož vnějšího obalu, musí být tento kus opatřen nápisem a bezpečnostní značkou předepsanou pro každou látku nebo předmět. Jestliže je pro různé věci požadována stejná bezpečnostní značka, může být použita pouze jedna.
- 5.1.5 Všeobecná ustanovení pro třídu 7
- 5.1.5.1 Povolení pro odeslání a oznamování
- 5.1.5.1.1 Všeobecně
Kromě schválení konstrukčních vzorů kusu popsaného v kapitole 6.4 se též za určitých okolností vyžaduje vícestranné schválení (odstavce 5.1.5.1.2 a 5.1.5.1.3). Někdy je též nezbytné informovat příslušné orgány o odeslání (odstavec 5.1.5.1.4).
- 5.1.5.1.2 Povolení odeslání
Vícestranné povolení se vyžaduje pro:
(a) odeslání kusů typu B(M), které nesplňují požadavky uvedené v pododdíle 6.4.7.5 nebo jsou konstruovány tak, že dovolují řízené občasné odvětrávání;
(b) odeslání kusů typu B(M) obsahujících radioaktivní látku, jejíž aktivita je větší než 3000 A1 nebo 3000 A2, případně 1000 TBq, podle toho, která hodnota je nižší;
(c) odeslání kusů obsahujících štěpné látky, jestliže součet kritických bezpečnostních indexů kusů v jednom voze nebo kontejneru překročí 50;
- s výjimkou toho, že příslušný orgán může povolit přepravu do svého státu nebo přes svůj stát bez schválení odeslání podle zvláštního ustanovení ve schválení jeho konstrukčního vzoru (viz odstavec 5.1.5.2.1).
- 5.1.5.1.3 Povolení odeslání podle zvláštního ujednání
Příslušný orgán může schválit ustanovení, podle kterých může být zásilka nesplňující všechny příslušné požadavky RID přepravena podle zvláštního ujednání (viz oddíl 1.7.4).
- 5.1.5.1.4 Oznamování
Oznámení příslušným orgánům se vyžaduje v následujících případech:
(a) Před prvním odesláním každého kusu, které vyžaduje povolení příslušného orgánu, musí odesilatel zajistit, aby kopie každého vhodného osvědčení příslušného orgánu, která se týkají konstrukce kusu, byla předložena příslušnému orgánu země původu přepravy a příslušnému orgánu každého státu, kterým nebo do kterého je zásilka přepravována. Odesilatel nemusí vyčkat na potvrzení příslušného orgánu, ani příslušný orgán není povinen vydat potvrzení o příjmu osvědčení;
(b) Při každém z následujících typů odeslání:
(i) kusů typu C obsahujících radioaktivní látky s aktivitou větší než 3000 A1 nebo popřípadě 3000 A2 nebo 1000 TBq, podle toho, která hodnota je nižší;
(ii) kusů typu B(U) obsahujících radioaktivní látky s aktivitou větší než 3000 A1 nebo popřípadě 3000 A2 nebo 1000 TBq podle toho, která hodnota je nižší;
(iii) kusů typu B(M);
(iv) odeslání podle zvláštního ujednání;
Odesilatel musí zaslat oznámení příslušnému orgánu země původu přepravy a příslušnému orgánu každého státu, do kterého nebo kterým se má zásilka přepravovat. Toto oznámení musí dostat každý příslušný orgán před začátkem odeslání zásilky podle možností 7 dnů předem;
(c) Odesilatel nemusí odeslat samostatné oznámení, pokud jsou požadované informace uvedeny v žádosti o povolení odeslání (viz 6.4.23.2);
(d) Oznámení o odeslání zásilky musí obsahovat:
(i) dostatečné údaje umožňující identifikaci kusu nebo kusů, včetně všech vhodných čísel osvědčení a identifikačních značek;
(ii) údaje o datu odeslání, předpokládaném datu příjezdu a navrhované trase;
(iii) pojmenování radioaktivních látek nebo nuklidů;
(iv) popisy fyzikálního a chemického stavu radioaktivní látky nebo údaje, že se jedná o radioaktivní látku zvláštní formy nebo o nízkodisperzní radioaktivní látku; a
(v) nejvyšší aktivitu radioaktivního obsahu během přepravy v becquerelech (Bq) s příslušným symbolem SI před údajem (viz pododdíl 1.2.2.1). U štěpných látek může být místo aktivity udána hmotnost štěpných látek (nebo popřípadě u směsí hmotnost každého štěpného nuklidu) v gramech (g) nebo jejich násobku.
- 5.1.5.1.1 Všeobecně
- 5.1.5.2 Osvědčení vydávaná příslušným orgánem
- 5.1.5.2.1 Osvědčení vydávaná příslušným orgánem se vyžaduji pro:
(a) Konstrukční vzor pro:
(i) radioaktivní látky zvláštní formy;
(ii) nízkodisperzní radioaktivní látky;
(iii) štěpné látky vyjmuté podle 2.2.7.2.3.5 (f);
(iv) kusy obsahující 0,1 kg nebo více hexafluoridu uranu;
(v) kusy obsahující štěpné látky, pokud nejsou vyňaty podle pododdílu 2.2.7.2.3.5, 6.4.11.2 nebo 6.4.11.3;
(vi) kusy typu B(U) a kusy typu B(M);
(vii) kusy typu C;
(b) Zvláštní ujednání;
(c) Určitá odeslání (viz odstavec 5.1.5.1.2);
(d) Stanovení základní hodnoty aktivity radionuklidu uvedených v 2.2.7.2.2.1 pro jednotlivé radionuklidy, které nejsou uvedeny v tabulce 2.2.7.2.2.1 (viz 2.2.7.2.2.2 (a));
(e) Jiné limity aktivity pro vyjmuté zásilky přístrojů nebo výrobků (viz 2.2.7.2.2.2 (b)).
Osvědčení musí potvrzovat, že příslušné požadavky jsou splněny a že pro schválení konstrukčního vzoru byla konstrukčnímu vzoru přidělena identifikační značka.
Osvědčení o schválení konstrukce kusu a osvědčení o povolení odeslání mohou být spojena do jednoho osvědčení.
Osvědčení a žádosti o tato osvědčení musí být v souladu s požadavky uvedenými v oddíle 6.4.23.
- 5.1.5.2.2 Odesilatel musí vlastnit kopii každého příslušného osvědčení.
- 5.1.5.2.3 Pro konstrukci kusu, u které není vyžadováno, aby příslušný orgán vydal osvědčení o schválení, musí odesilatel na požádání předložit příslušnému orgánu ke kontrole dokumentární evidenci o souladu konstrukce kusu se všemi příslušnými požadavky.
- 5.1.5.2.1 Osvědčení vydávaná příslušným orgánem se vyžaduji pro:
- 5.1.5.3 Určení přepravního indexu (TI) a indexu kritické bezpečnosti (CSI)
- 5.1.5.3.1 Přepravní index (TI) pro kus, přepravní obalový soubor nebo kontejner nebo pro nebalené látky LSA- I, nebo nebalené předměty SCO-I je třeba zjistit podle následujícího postupu:
(a) Nejvyšší dávkovou intenzitu v milisievertech za hodinu (mSv/h) je třeba zjistit ve vzdálenosti 1 m od vnějších povrchů kusu, přepravního obalového souboru, kontejneru nebo nebalené látky LSA-I nebo předmětu SCO-I. Zjištěnou hodnotu je třeba znásobit 100; toto číslo je pak přepravním indexem.
U rud uranu a thoria a jejich koncentrátů je možno pro nejvyšší dávkové intenzity na každém bodu zjistit ve vzdálenosti 1 m od vnějších ploch nákladu následující hodnoty:
- 0.4 mSv/h pro rudy a fyzikální koncentráty uranu a thoria;
- 0.3 mSv/h pro chemické koncentráty thoria;
- 0.02 mSv/h pro chemické koncentráty uranu vyjma hexafluoridu uranu;
(b) pro cisterny, kontejnery a nebalené látky LSA-I a předměty SCO-I je třeba dle (a) zjištěnou hodnotu vynásobit odpovídajícím faktorem z tabulky 5.1.5.3.1;
(c) Hodnotu zjištěnou dle (a) a (b) je třeba zaokrouhlit nahoru na jedno desetinné místo (např. 1.13 se zaokrouhlí na 1.2) vyjma, že se smí dosadit hodnota 0.05 nebo menši, či se zaokrouhlí na nulu.
Tabulka 5.1.5.3.1: Multiplikační faktory pro cisterny, kontejnery a nebalené LSA-I a SCO-I
- (a) Největší naměřená plocha příčného průřezu nákladu.
- 5.1.5.3.1 Přepravní index (TI) pro kus, přepravní obalový soubor nebo kontejner nebo pro nebalené látky LSA- I, nebo nebalené předměty SCO-I je třeba zjistit podle následujícího postupu:
- 5.1.5.3.2 Přepravní index pro každý přepravní obalový soubor, každý kontejner nebo každý vůz se stanoví, buď součtem přepravních indexů všech obsažených kusů, nebo přímým měřením dávkové intenzity, vyjma případu přepravních obalových souborů, které mají nestabilní formu, kdy se přepravní index stanoví pouze součtem přepravních indexů všech kusů.
- 5.1.5.3.3 Pro každý přepravní obalový soubor nebo pro každý kontejner je třeba zjistit index kritické bezpečnosti (CSI), který je součtem CSI všech obsažených kusů. Stejný postup se použije i pro stanovení celkové hodnoty CSI u jedné zásilky nebo u jednoho vozu.
- 5.1.5.3.4 Kusy, přepravní obalové soubory a kontejnery musí být zařazeny do jedné z kategorií I-BÍLÁ, II- ŽLUTÁ nebo III-ŽLUTÁ v souladu s podmínkami stanovenými v tabulce 5.1.5.3.4 a dle následujících ustanovení:
(a) Při určení příslušné kategorie pro kus, přepravní obalový soubor nebo kontejner musí být zohledněn jak přepravní index, tak dávková intenzita na povrchu. Splňuje-li přepravní index podmínky pro jednu kategorii, ale dávková intenzita na povrchu podmínky pro jinou kategorii, potom se kus, přepravní obalový soubor nebo kontejner zařadí do vyšší kategorie. Pro tento účel se nahlíží na kategorii I-BÍLÁ jako na nejnižší kategorii;
(b) Přepravní index se určuje v souladu s postupem stanoveným v 5.1.5.3.1 a 5.1.5.3.2;
(c) Je-li dávková intenzita na povrchu větší než 2 mSv/h, musí být kus nebo přepravní obalový soubor přepravován za výlučného použití a podle ustanovení 7.5.11, CW 33 (3.5) (a);
(d) Je-li kus přepravován na základě zvláštního ujednání, musí být zařazen do kategorie III- ŽLUTÁ, s výjimkou přeprav podle ustanovení odstavce 5.1.5.3.5;
(e) Přepravní obalový soubor nebo kontejner, který obsahuje kusy přepravované na základě zvláštního ujednání, musí být zařazen do kategorie III-ŽLUTÁ, s výjimkou přeprav podle ustanovení odstavce 5.1.5.3.5.
Tabulka 5.1.5.3.4: KAtegorie kusů, přepravních obalových souborů a kontejnerů
Postupy při odeslání Všeobecná ustanovení Tabulka 5.1.5.3.1: Multiplikační faktory pro cisterny, kontejnery a nebalené LSA-I a SCO-I Tabulka 5.1.5.3.4: KAtegorie kusů, přepravních obalových souborů a kontejnerů Podmínky Kategorie Přepravní index (TI) Nejvyšší dávková intenzita v kterémkoli
bodě vnějšího povrchu0 (a) nejvýše 0.005 mSv/h I-BÍLÁ více než 0, avšak nejvýše 1 (a) více než 0.005 mSv/h, avšak nejvýše 0.5 mSv/h N-ŽLUTÁ více než 1, avšak nejvýše 10 více než 0.5 mSv/h, avšak nejvýše 2 mSv/h III-ŽLUTÁ více než 10 více než 2 mSv/h, avšak nejvýše10 mSv/h III-ŽLUTÁ (b) - (a) Není-li naměřený přepravní index větší než 0.05, smí být jeho hodnota v souladu s odstavcem 5.1.5.3.1 (c) zaokrouhlena na nulu.
- (b) Musí být přepravován také za výlučného použití. Neplatí pro kontejnery (viz tabulka D v 7.5.11 CW 33 (3.3)).
- 5.1.5.1 Povolení pro odeslání a oznamování
- 5.1.5.3.5 U všech mezinárodních přeprav kusů, pro kterou je potřeba schválení konstrukčního typu nebo schválení přepravy příslušným orgánem a pro ty, kde v různých státech dotčených přepravou platí rozdílné typy schválení, musí být předepsané přiřazení ke kategoriím následováno souhlasem se schvalovacím osvědčením země původu konstrukčního typu.
- 5.1.5.4 Zvláštní ustanovení pro vyjmuté kusy s radioaktivními látkami třídy 7
- 5.1.5.4.1 Vyjmuté kusy s radioaktivními látkami třídy 7 musí být na vnější straně kusu trvanlivě a jasně čitelně označeny:
- a) UN číslem, před něž jsou předsazena písmena „UN“;
- b) údajem odesílatele a/nebo příjemce; a
- c) nejvyšší přípustnou hmotností brutto, pokud tato překračuje 50 kg.
- 5.1.5.4.2 Požadavky na dokumentaci kapitoly 5.4 se na vyjmuté kusy s radioaktivními látkami třídy 7 nevztahují, kromě toho, že:
(a) UN číslo s předřazenými písmeny „UN“ a jméno a adresa odesilatele a příjemce a, pokud je to vhodné, také identifikační značka každého schvalovacího osvědčení příslušného orgánu (viz 5.4.1.2.5.1 (g)), musí být uvedeno na přepravním dokladu jako je nákladní list, letecký nákladní list nebo nákladní list CMR nebo CIM;
(b) pokud je to náležité, platí požadavky pododdílů 5.4.1.2.5.1 (g), 5.4.1.2.5.3 a 5.4.1.2.5.4;
(c) platí požadavky oddílů 5.4.2 a 5.4.4.
- 5.1.5.4.3 Pokud je to náležité, platí požadavky pododdílů 5.2.1.7.8 a 5.2.2.1.11.5.
- 5.1.5.4.1 Vyjmuté kusy s radioaktivními látkami třídy 7 musí být na vnější straně kusu trvanlivě a jasně čitelně označeny:
- 5.1.5.5 Přehled požadavků na schválení a oznámení před odesláním
- POZNÁMKA 1: Před prvním odesláním každého kusu vyžadujícího schválení konstrukčního vzoru příslušným orgánem musí odesilatel zajistit, aby kopie schvalovacího osvědčení tohoto konstrukčního vzoru byla zaslána příslušnému orgánu každého dotyčného státu, jímž bude přeprava probíhat (viz 5.1.5.1.4 (a)).
- POZNÁMKA 2: Oznámení se vyžaduje, pokud obsah převyšuje 3 x 103 A1 nebo 3 x 103 A2 nebo 1000 TBq (viz 5.1.5.1.4 (b)).
- POZNÁMKA 3: Vícestranné schválení odeslání se vyžaduje, pokud obsah převyšuje 3 x 103 A1 nebo 3 x 103 A2 nebo 1000 TBq nebo jestliže je povoleno občasné řízené odvětrání (viz 5.1.5.1).
- POZNÁMKA 4: Viz ustanovení o schválení a oznámení před odesláním vhodného kusu pro přepravu této látky.
- a) Státy ze kterých, kterými nebo do kterých je zásilka přepravována.
- b) Pokud jsou radioaktivním obsahem štěpné látky, které nejsou vyjmuty z ustanovení pro kusy obsahující štěpné látky, pak se na ně vztahují ustanovení pro kusy obsahující štěpné látky (viz oddíl 6.4.11).
- c) Konstrukční vzory kusů pro štěpné látky mohou též vyžadovat schválení podle některého z jiných předmětů tabulky.
- d) Pro odeslání se však mohou vyžadovat schválení podle jednoho z jiných předmětů tabulky.
| Předmět | UN číslo | Požadováno schválení příslušným orgánem | Požadováno oznámení odesilatele příslušným orgánům státu původu a dotčených států; před každým odesláním a | Odkaz | |
|---|---|---|---|---|---|
| státu původu | dotčených států a | ||||
| Vypočet neuvedených hodnot A1 a A2 | – | Ano | Ano | Ne | 2.2.7.2.2.2(a) , 5.1.5.2.1 (d) |
| Vyjmuté kusy | 2908, 2909, | – | |||
| – konstrukční vzor kusu | 2910, 2911 | Ne | Ne | Ne | |
| – odeslání | Ne | Ne | Ne | ||
| LSA látky b a SCOb | 2912, 2913, | – | |||
| Průmyslové kusy typ 1,2 | 3321, 3322 | ||||
| nebo 3, neštěpné a štěpné vyjmuté | |||||
| Ne | Ne | Ne | |||
| – konstrukční vzor kusu | Ne | Ne | Ne | ||
| – odeslání | |||||
| Kusy typu A b, neštěpné a štěpné vyjmuté | 2915, 3332 | – | |||
| – konstrukční vzor kusu | Ne | Ne | Ne | ||
| – odeslání | Ne | Ne | Ne | ||
| Kusy typu B(U) b, neštěpné a štěpné vyjmuté | 2916 | 5.1.5.1.4 (b), | |||
| 5.1.5.2.1 (a), | |||||
| – konstrukční vzor kusu | Ano | Ne | Viz pozn. 1 | 6.4.22.2 | |
| – odeslání | Ne | Ne | Viz pozn. 2 | ||
| Kusy typu B(M) b, neštěpné | 2917 | 5.1.5.1.4 (b), | |||
| a štěpné vyjmuté | 5.1.5.2.1 (a), | ||||
| – konstrukční vzor kusu | Ano | Ano | Ne | 5.1.5.1.2, | |
| – odeslání | Viz pozn.3 | Viz pozn. 3 | Ano | 6.4.22.3 | |
| Kusy typu C b, neštěpné a štěpné vyjmuté | 3323 | 5.1.5.1.4 (b), | |||
| 5.1.5.2.1 (a), | |||||
| – konstrukční vzor kusu | Ano | Ne | Viz pozn. 1 | 6.4.22.2 | |
| – odeslání | Ne | Ne | Viz pozn. 2 | ||
| Kusy pro štěpné látky | 2977, 3324, | 5.1.5.2.1 (a), | |||
| – konstrukční vzor kusu | 3325, 3326, | Ano c | Ano c | Ne | 5.1.5.1.2, |
| – odeslání | 3327, 3328, | 6.4.22.4 | |||
| – součet kritického bezpečnostního indexu nejvýše 50 | 3329, 3330, | ||||
| 3331, 3333 | Ne d | Ne d | Viz pozn. 2 | ||
| – součet kritického bezpečnostního indexu větší než 50 | Ano | Ano | Viz pozn. 2 | ||
| Radioaktivní látky zvláštní formy | 1.6.6.4, | ||||
| 5.1.5.2.1 (a), | |||||
| – konstrukční vzor kusu | – | Ano | Ne | Ne | 6.4.22.5 |
| – odeslání | Viz pozn. 4 | Viz pozn.4 | Viz pozn. 4 | Viz pozn. 4 | |
| Nízkodisperzní radioaktivní | 5.1.5.2.1 (a), | ||||
| látky | 6.4.22.5 | ||||
| – konstrukční vzor kusu | – | Ano | Ne | Ne | |
| – odeslání | Viz pozn. 4 | Viz pozn. 4 | Viz pozn. 4 | Viz pozn. 4 | |
| Kusy obsahující nejméně | 5.1.5.2.1 (a), | ||||
| 0,1 kg hexafluoridu uranu | 6.4.22.1 | ||||
| – konstrukční vzor kusu | – | Ano | Ne | Ne | |
| – odeslání | Viz pozn. 4 | Viz pozn. 4 | Viz pozn. 4 | Viz pozn.. 4 | |
| Zvláštní podmínky | 2919, 3331 | 1.7.4.2, | |||
| – odeslání | Ano | Ano | Ano | 5.1.5.2.1 (b), | |
| 5.1.5.1.4 (b) | |||||
| Schválení konstrukčního vzoru podléhajícího přechodným opatřením | Viz oddíl 1.6.6 | Viz oddíl 1.6.6 | Viz pozn. 1 | 1.6.6.2, | |
| 5.1.5.1.4 (b), | |||||
| 5.1.5.2.1 (a), | |||||
| 5.1.5.1.2, 6.4.22.9 | |||||
| Alternativní limity aktivity pro vyjmuté zásilky přístrojů nebo předmětů | - | 5.1.5.2.1 (e), | |||
| Ano | Ano | Ne | 6.4.22.7 | ||
| Štěpné látky vyňaté podle 2.2.7.2.3.5 (f) | - | Ano | Ano | Ne | 5.1.5.2.1 (a) |
| (iii), 6.4.22.6 | |||||
Nápisy a bezpečnostní značkyKapitola 5.2
- 5.2.1 Značení kusů
- POZNÁMKA: Pro značky s ohledem na konstrukci, zkoušení a schvalování obalů, velkých obalů, tlakových nádob a IBC, viz část 6.
- 5.2.1.1 Pokud není v RID předepsáno jinak, musí být každý kus zřetelně a trvanlivě označen UN číslem odpovídajícím obsaženým nebezpečným věcem, kterému jsou předřazena písmena „UN”. UN číslo a písmena „UN“ musí být nejméně 12 mm vysoká, s výjimkou kusů o vnitřním objemu nejvýše 30 litrů nebo 30kg nejvyšší čisté (netto) hmotnosti a pro láhve s nejvýše 60 litry hydraulického vnitřního objemu, kdy musí být nejméně 6 mm vysoká, a s výjimkou kusů velikosti nejvýše 5 litrů nebo 5 kg, kdy musí být přiměřené velikosti. U nezabalených předmětů musí být značky umístěny na předmět, na jeho podstavec nebo na jeho manipulační, úložné nebo spouštěcí zařízení.
- 5.2.1.2 Všechny značky kusů požadovaná touto kapitolou musí být:
(a) zřetelně viditelná a čitelná;
(b) odolná vůči povětrnostním vlivům bez podstatného zhoršení jejich čitelnosti.
- 5.2.1.3 Záchranné obaly a záchranné tlakové nádoby musí být kromě toho opatřeny nápisem „ZÁCHRANNÝ”. Výška písmen nápisu „ZÁCHRANNÝ” musí být alespoň 12 mm.
- 5.2.1.4 IBC s vnitřním objemem větším než 450 litrů a velké obaly musí být označeny na dvou protilehlých stranách.
- 5.2.1.5 Dodatečná ustanovení pro věci třídy 1
Kusy s věcmi třídy 1 musí být kromě toho označeny oficiálním pojmenováním pro přepravu podle oddílu 3.1.2. Tyto značky musí být dobře čitelné a nesmazatelné a musí být uvedeno v úředním jazyce země odeslání a, pokud tento jazyk není angličtina, francouzština, italština nebo němčina, ještě v angličtině, francouzštině, italštině nebo němčině, pokud dohody uzavřené mezi státy zúčastněnými na přepravě nestanoví jinak.
U vojenských zásilek ve smyslu oddílu 1.5.2, které jsou přepravovány jako ucelená zásilka, smějí být kusy opatřeny namísto oficiálního pojmenování pro přepravu předepsaným označením příslušného vojenského úřadu.
- 5.2.1.6 Dodatečná ustanovení pro věci třídy 2
Opakovaně plnitelné nádoby musí být opatřeny následujícími zřetelně čitelnými a trvanlivými údaji:
(a) UN číslo a oficiální pojmenování pro přepravu plynu nebo směsi plynů, jak jsou uvedeny v oddíle 3.1.2.
U plynů přiřazených pod J.N. položku musí být dodatečně k UN číslu uveden pouze technický název1.U směsí plynů není třeba udávat více než dva komponenty, které představují největší nebezpečí;
(b) u stlačených plynů plněných hmotnostně a u zkapalněných plynů buď nejvyšší dovolená hmotnost plnění a vlastní hmotnost nádoby, včetně výstroje a příslušenství upevněných v době plnění, nebo celková (brutto) hmotnost;
(c) datum (rok) příští periodické prohlídky a zkoušky.
Tyto údaje mohou být buď vyraženy, nebo uvedeny na trvanlivém štítku nebo bezpečnostní značce upevněných na nádobě nebo uvedeny nalepeným a zřetelně citelným nápisem, např. vytištěným nebo provedeným jiným rovnocenným způsobem.
- POZNÁMKA 1: Viz také pododdíl 6.2.2.7.
- POZNÁMKA 2: Pro nádoby pro jedno použití, viz pododdíl 6.2.2.8.
- 5.2.1.7 Ustanovení o zvláštním značení pro radioaktivní látky
- 5.2.1.7.1 Každý kus musí být označen na vnější straně obalu citelně a trvale identifikací buď odesilatele nebo příjemce nebo obou. Každý přepravní obalový soubor musí být na vnější straně čitelně a trvale označen identifikací buď odesilatele nebo příjemce nebo obou, pokud značky každého kusu z přepravního obalového souboru nezůstanou jasně viditelné.
- 5.2.1.7.2 Kromě vyjmutých kusů musí být každý kus na vnější straně obalu označen čitelně a trvale UN číslem s předřazenými písmeny „UN“ a oficiálním pojmenováním pro přepravu. Označení vyjmutých kusů musí odpovídat odstavci 5.1.5.4.1.
- 5.2.1.7.3 Každý kus s celkovou (brutto) hmotností větší než 50 kg musí mít na vnější straně obalu čitelně a trvale uvedenu dovolenou celkovou (brutto) hmotnost.
- 5.2.1.7.4 Každý kus, který odpovídá
(a) konstrukčnímu vzoru kusu typu IP-1, kusu typu IP-2 nebo kusu typu IP-3, musí být na vnější straně obalu označen čitelně a trvale nápisem „TYP IP-1”, „TYP IP-2” nebo případně ”TYP IP-3“;
(b) konstrukčnímu vzoru kusu typu A, musí být na vnější straně kusu čitelně a trvale označen nápisem „TYP A”;
(c) konstrukčnímu vzoru kusu typu IP-2, kusu typu IP-3 nebo kusu typu A, musí být na vnější straně obalu označen čitelně a trvanlivě rozlišovací značkou používanou na vozidlech v mezinárodním silničním provozu2země původu konstrukčního vzoru kusu vzoru a buď jménem výrobce, nebo jinými identifikacemi obalu stanovenými příslušným orgánem země původu.
- 5.2.1.7.5 Každý kus, který odpovídá konstrukci schválené podle jednoho nebo více pododdílů 1.6.6.2.1, 5.1.5.2.1, 6.4.22.1 až 6.4.22.4 a 6.4.23.4 až 6.4.23.7, musí být na vnější straně kusu čitelně a trvale označen následujícími údaji:
(a) identifikační značkou přidělenou konstrukčnímu vzoru příslušným orgánem;
(b) sériovým číslem jednoznačně identifikujícím každý obal, který odpovídá tomuto konstrukčnímu vzoru;
(c) V případě konstrukce kusu typu B(U), B(M) nebo typu C, údajem „TYP B(U)“, „TYP B(M)“ nebo „TYP C.
- 5.2.1.7.6 Každý kus, který odpovídá konstrukčnímu vzoru kusu typu B(U), typu B(M) nebo typu C, musí být označen na vnější straně nejzevnější nádoby, odolné vůči ohni a vodě, vyrytím, vyražením nebo jiným způsobem odolným vůči ohni a vodě, symbolem záření uvedeným na obrázku níže.

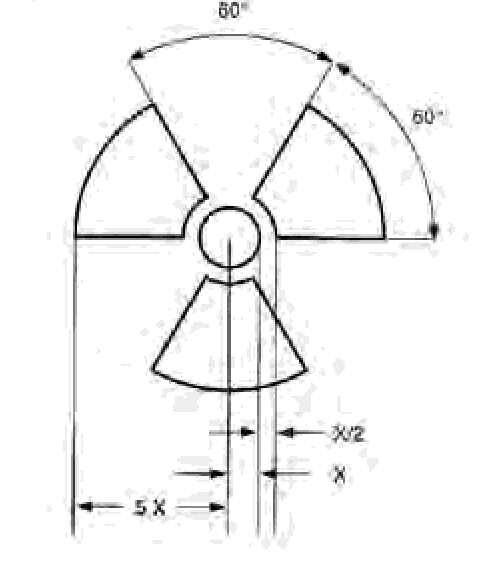

Základní symbol záření s rozměry
vycházejícími ze střední kružnice o poloměru X.
Nejmenší dovolený rozměr X musí být 4 mm.
- 5.2.1.7.7 Jestliže jsou látky LSA-I nebo SCO-I obsaženy v nádobách nebo obalových materiálech a jsou přepravovány za výlučného použití dovoleného podle odstavce 4.1.9.2.4, vnější povrch těchto nádob nebo obalových materiálů smí být opatřen značkou „RADIOACTIVE LSA-I” nebo „RADIOACTIVE SCO-I”.
- 5.2.1.7.8 U všech mezinárodních přeprav kusů, pro které je třeba schválení konstrukce nebo přepravy příslušným orgánem a pro které v různých dotčených státech platí různé typy schválení, musí být označení v souladu s osvědčením o schválení země původu konstrukčního typu.
- 5.2.1.8 Zvláštní ustanovení pro označování látek ohrožujících životní prostředí
- 5.2.1.8.1 Kusy obsahující látky ohrožující životní prostředí, které splňují kritéria uvedená v 2.2.9.1.10, musí být trvanlivě označeny značkou pro látky ohrožující životní prostředí vyobrazenou v 5.2.1.8.3, s výjimkou samostatných obalů a skupinových obalů, pokud tyto samostatné obaly nebo vnitřní obaly skupinových obalů obsahují:
- - množství nejvýše 5 litrů kapaliny, nebo
- - nejvýše 5 kg čisté hmotnosti tuhé látky.
- 5.2.1.8.2 Značka pro látky ohrožující životní prostředí musí být umístěna v bezprostřední blízkosti značek vyžadovaných podle 5.2.1.1, Požadavky uvedené v 5.2.1.2 a 5.2.1.4 musí být splněny.
- 5.2.1.8.3 Značka pro látky ohrožující životní prostření musí odpovídat obrázku 5.2.1.8.3.

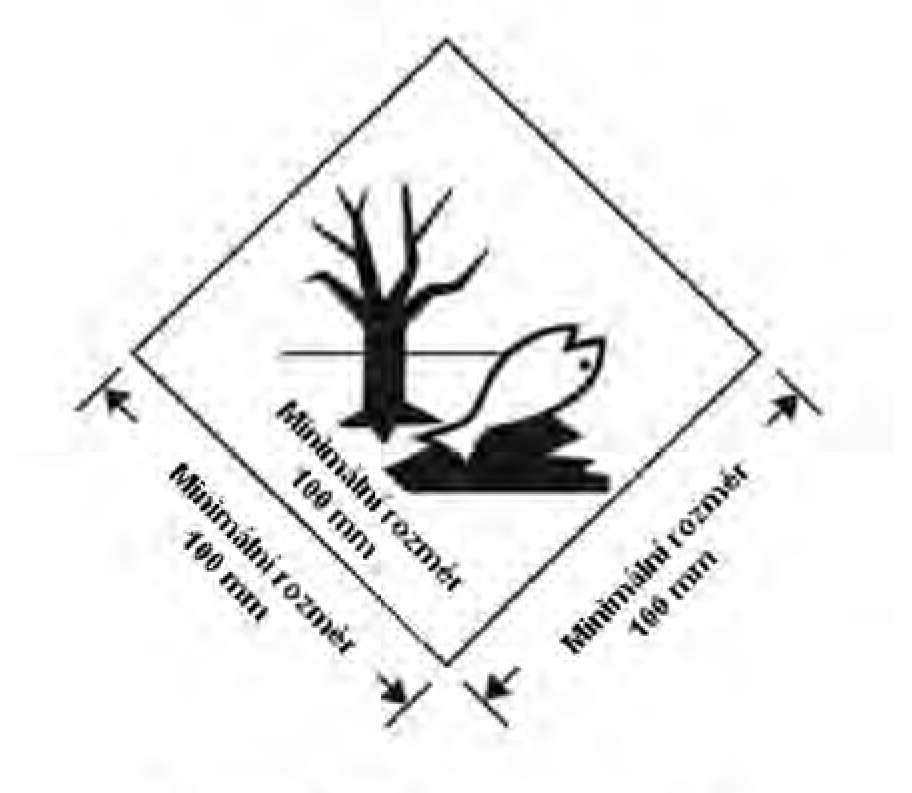

Obrázek 5.2.1.8.3
Značka pro látky ohrožující životní prostředí
Značka musí mít tvar čtverce postaveného na vrchol pod úhlem 45°. Symbol (ryba a strom) musí být černý na bílém nebo vhodném kontrastním podkladu. Minimální rozměry musí být 100 x 100 mm a minimální šířka čáry tvořící čtverec musí být 2 mm. Jestliže to vyžaduje velikost kusu, rozměry/tloušťka čáry mohou být zmenšeny, pokud značka zůstane jasně viditelná. Tam, kde nejsou udány rozměry, musí všechny prvky proporčně odpovídat uvedenému obrázku.
- POZNÁMKA: Ustanovení o označování bezpečnostními značkami v 5.2.2 platí dodatečně k jakémukoli požadavku na označení kusů značkou pro látky ohrožující životní prostředí.
- 5.2.1.8.1 Kusy obsahující látky ohrožující životní prostředí, které splňují kritéria uvedená v 2.2.9.1.10, musí být trvanlivě označeny značkou pro látky ohrožující životní prostředí vyobrazenou v 5.2.1.8.3, s výjimkou samostatných obalů a skupinových obalů, pokud tyto samostatné obaly nebo vnitřní obaly skupinových obalů obsahují:
- 5.2.1.9 Značka pro lithiové baterie
- 5.2.1.9.1 Kusy, které obsahují lithiové články nebo baterie připravené v souladu se zvláštním ustanovením 188, musí být označeny tak, jak je znázorněno na obrázku 5.2.1.9.2.
- 5.2.1.9.2 Značení musí zahrnovat UN číslo s předřazenými písmeny „UN“, tj. UN 3090 pro baterie nebo články lithiové kovové nebo UN 3480 pro baterie nebo články lithium-iontové. V případě, že jsou lithiové články nebo baterie obsaženy nebo zabaleny v zařízení, musí být uvedeno UN číslo s předřazenými písmeny UN, tj. UN 3091 nebo 3481, jak je to vhodné. V případě, že kus obsahuje lithiové články nebo baterie různých UN čísel, musí být na jedné nebo více značkách uvedena všechna použitelná UN čísla.

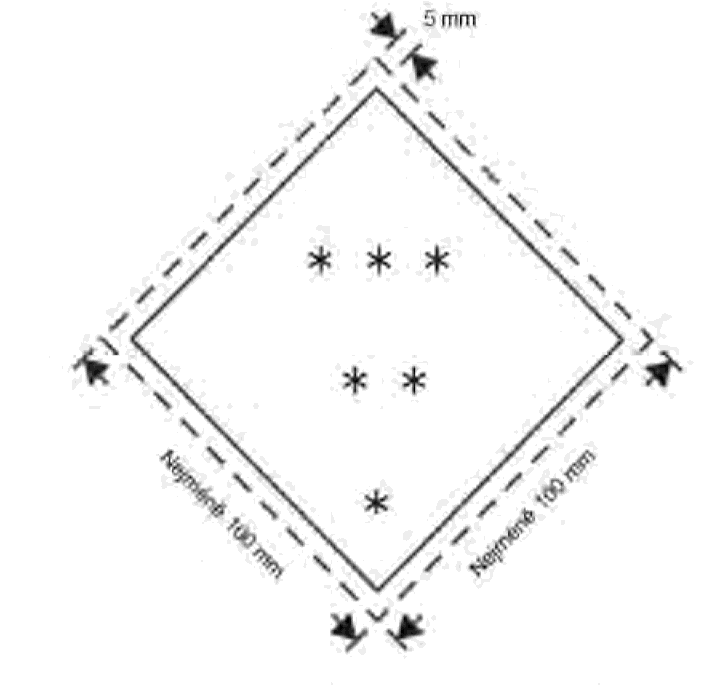

Obrázek 5.2.1.9.2
Značka pro lithiové baterie
- * Místo pro UN číslo(a)
- ** Místo pro telefonní číslo a dodatečné informace
Značka musí být ve tvaru obdélníku se šrafovaným okrajem. Značka musí být minimálně 120 mm široká a 110 mm vysoká a minimální šířka šrafování musí být 5 mm. Symbol (skupina baterií, jedna poškozená se šlehajícím plamenem, nad UN číslem pro lithium-iontové nebo lithium kovové baterie nebo články) musí být černý na bílém podkladu. Šrafování musí být červené. Vyžaduje-li to velikost kusu, rozměry/tloušťka čáry mohou být zmenšeny na nejméně 105 mm x 74 mm. Tam, kde rozměry nejsou uvedeny, musí všechny prvky proporčně odpovídat uvedenému obrázku.
- 5.2.1.10 Orientační šipky
- 5.2.1.10.1 Pokud není v pododdíle 5.2.1.10.2 uvedeno něco jiného musí být
- – skupinové obaly s vnitřními obaly obsahujícími kapaliny;
- – jednotlivé obaly opatřené odvětrávacími otvory; a
- – kryogenní nádoby určené k přepravě hluboce zchlazených zkapalněných plynů,
zřetelně označeny orientačními šipkami, které jsou podobné vyobrazením uvedeným níže nebo které odpovídají specifikacím v normě ISO 780:1997. Orientační šipky musí být umístěny na dvou protilehlých svislých stranách kusu se šipkami směřujícími správně směrem nahoru. Musí být pravoúhlé a velikosti, která je zřetelně viditelná s ohledem na velikost kusu. Vyznačení pravoúhlého orámování kolem šipek je nepovinné.
Postupy při odeslání Všeobecná ustanovení Tabulka 5.1.5.3.1: Multiplikační faktory pro cisterny, kontejnery a nebalené LSA-I a SCO-I Tabulka 5.1.5.3.4: KAtegorie kusů, přepravních obalových souborů a kontejnerů Nápisy a bezpečnostní značky Obrázek 5.2.1.8.3 Obrázek 5.2.1.9.2 Obrázek 5.2.1.10.1.1 Obrázek 5.2.1.10.1.2
Dvě černé nebo červené šipky na bílém nebo vhodném kontrastním podkladu. Pravoúhlé orámování není povinné. Tam, kde nejsou udány rozměry, musí všechny prvky proporčně odpovídat uvedenému obrázku.
- 5.2.1.10.2 Orientační šipky se nevyžadují:
(a) na vnějších obalech obsahujících tlakové nádoby, s výjimkou kryogenních nádob;
(b) na vnějších obalech obsahujících nebezpečné věci ve vnitřních obalech, z nichž každý obsahuje nejvýše 120 ml, s dostatečným množstvím absorpčního materiálu mezi vnitřními a vnějšími obaly, aby zcela pohltil kapalný obsah;
(c) na vnějších obalech obsahujících infekční látky třídy 6.2 v primárních nádobách, z nichž každá obsahuje nejvýše 50 ml;
(d) na kusech typu IP-2, IP-3, Typu A, Typu B(U), Typu B(M) nebo Typu C obsahujících radioaktivní látky třídy 7;
(e) na vnějších obalech obsahujících předměty, které jsou těsné v každé poloze (např. alkohol nebo rtuť v teploměrech, aerosoly atd.); nebo
(f) na vnějších obalech obsahujících nebezpečné věci v hermeticky uzavřených vnitřních obalech, z nichž každý obsahuje nejvýše 500 ml.
- 5.2.1.10.3 Orientační šipky pro jiné účely než pro udání správné orientace kusu nesmějí být na kuse označeném podle tohoto pododdílu použity.
- 5.2.1.10.1 Pokud není v pododdíle 5.2.1.10.2 uvedeno něco jiného musí být
- 5.2.2 Označování kusů
- POZNÁMKA: Pro účely označování bezpečnostními značkami se považuje malý kontejner za kus.
- 5.2.2.1 Ustanovení o označování bezpečnostními značkami
- 5.2.2.1.1 Pro každý předmět nebo látku uvedené v tabulce A kapitoly 3.2 musí být pro označení použity bezpečnostní značky uvedené ve sloupci (5), pokud není stanoveno jinak zvláštním ustanovením uvedeným ve sloupci (6).
- 5.2.2.1.2 Místo bezpečnostních značek mohou být použity nesmazatelné značky nebezpečí odpovídající přesně předepsaným vzorům bezpečnostních značek.
- 5.2.2.1.3 (Vyhrazeno)
- 5.2.2.1.4 (Vyhrazeno)
- 5.2.2.1.5 (Vyhrazeno)
- 5.2.2.1.6 S výjimkou ustanovení uvedených v odstavci 5.2.2.2.1.2, musí být všechny bezpečnostní značky:
(a) umístěny na tentýž povrch kusu, pokud to dovolují rozměry kusu; u kusů třídy 1 nebo 7 musí být v blízkosti oficiálního pojmenování pro přepravu;
(b) umístěny na kusu tak, aby je nezakrývala nebo nezastiňovala jiná část nebo příslušenství obalu nebo jiná bezpečnostní značka nebo značky;
(c) umístěny přímo jedna vedle druhé, pokud se vyžaduje více než jedna bezpečnostní značka.
Jestliže je kus nepravidelného tvaru nebo je malých rozměrů, takže bezpečnostní značka nemůže být umístěna uspokojivým způsobem, může být bezpečnostní značka připevněna např. provázkem nebo jiným vhodným prostředkem.
- 5.2.2.1.7 IBC s vnitřním objemem větším než 450 litrů a velké obaly musí být opatřeny bezpečnostními značkami na dvou protilehlých stranách.
- 5.2.2.1.8 Zvláštní ustanovení pro polepování kusů s výbušnými látkami a předměty s výbušnou látkou přepravované jako vojenská zásilka
Při přepravě vojenské zásilky ve smyslu oddílu 1.5.2 jako ucelené zásilky nemusí být kusy opatřeny předepsanými bezpečnostními značkami k označení nebezpečí v kapitole 3.2, tabulce A, sloupci (5), za předpokladu, že jsou zohledněny v oddíle 7.5.2 předepsané zákazy společného nakládání na základě údajů v přepravním dokladu podle odstavce 5.4.1.2.1 (f).
- 5.2.2.1.9 Zvláštní ustanovení pro označování samovolně se rozkládajících látek a organických peroxidů bezpečnostními značkami
(a) Bezpečnostní značka podle vzoru č. 4.1 také ukazuje, že produkt může být hořlavý a proto se nevyžaduje žádná bezpečnostní značka podle vzoru č. 3. Kromě toho musí být použita bezpečnostní značka podle vzoru č. 1 pro samovolně se rozkládající látky typu B, ledaže příslušný orgán povolil nepoužití této bezpečnostní značky vzhledem ke zvláštnímu obalu, protože zkušební výsledky prokázaly, že samovolně se rozkládající látka v takovém obalu nevykazuje výbušnou vlastnost.
(b) Bezpečnostní značka podle vzoru č. 5.2 rovněž ukazuje, že produkt může být hořlavý a proto se nevyžaduje bezpečnostní značka podle vzoru č. 3. Kromě toho se musí použít následující bezpečnostní značky:
(i) Bezpečnostní značka podle vzoru č. 1 pro organické peroxidy typu B, ledaže příslušný orgán povolil nepoužití této bezpečnostní značky vzhledem ke zvláštnímu obalu, protože zkušební výsledky prokázaly, že organický peroxid v takovém obalu nevykazuje výbušnou vlastnost.
(ii) Bezpečnostní značka podle vzoru č. 8 se vyžaduje, pokud jsou splněna kritéria pro obalovou skupinu I nebo II třídy 8.
Bezpečnostní značky, které musí být použity pro jmenovitě uvedené samovolně se rozkládající látky a organické peroxidy, jsou uvedeny v seznamu v pododdíle 2.2.41.4, popřípadě v pododdíle 2.2.52.4.
- 5.2.2.1.10 Zvláštní ustanovení pro označování kusů obsahujících infekční látky bezpečnostními značkami
Kromě bezpečnostní značky podle vzoru č. 6.2 musí být kusy obsahující infekční látky označeny jakoukoli jinou požadovanou bezpečnostní značkou podle povahy jejich obsahu.
- 5.2.2.1.11 Zvláštní ustanovení pro označování kusů obsahujících radioaktivní látky bezpečnostními značkami
- 5.2.2.1.11.1 Kromě případů, kdy jsou podle 5.3.1.1.3 použity zvětšené bezpečnostní značky, každý kus, přepravní obalový soubor a kontejner obsahující radioaktivní látku musí být opatřen bezpečnostními značkami odpovídajícími příslušným vzorům č. 7A, 7B nebo 7C podle náležité kategorie. Bezpečnostní značky musí být umístěny na dvou protilehlých stranách zvnějšku kusu nebo přepravního obalového souboru nebo zvnějšku na všech čtyřech stranách kontejneru nebo cisterny. Kromě toho každý kus, přepravní obalový soubor a kontejner obsahující štěpnou látku, jinou než štěpnou látku vyjmutou podle ustanovení v 2.2.7.2.3.5, musí být opatřen bezpečnostními značkami odpovídajícími vzoru č. 7E; takové bezpečnostní značky, pokud jsou vyžadovány, musí být umístěny bezprostředně vedle bezpečnostních značek odpovídajících příslušnému vzoru č. 7A, 7B nebo 7C. Bezpečnostní značky nesmějí zakrývat značky uvedené v 5.2.1. Všechny bezpečnostní značky, které se nevztahují k obsahu, musí být odstraněny nebo zakryty.
- 5.2.2.1.11.2 Každá bezpečnostní značka podle použitelného vzoru č. 7A, 7B nebo 7C musí být doplněna následujícími údaji:
(a) Obsah:
(i) Kromě látek LSA-I oficiální pojmenování pro přepravu radionuklidů převzatých z tabulky odstavce 2.2.7.2.2.1 s použitím symbolů v ní předepsaných. Pro směsi radionuklidů musí být uvedeny nuklidy s nejomezenější hodnotou, pokud to dovoluje místo v řádku. Za oficiálním pojmenováním pro přepravu radionuklidů musí být uvedena skupina LSA nebo SCO. Pro tento účel se musí použít označení „LSA-II”, „LSA-III”, „SCO-I” a „SCO-II”.
(ii) Pro látky LSA-I je nezbytné jen označení „LSA-I”; oficiální pojmenování pro přepravu radionuklidu není nutné.
(b) Aktivita:
Maximální aktivita radioaktivního obsahu během přepravy je uváděna v Becquerelech (Bq) s vhodným příslušným symbolem SI před údajem (viz 1.2.2.1). U štěpných látek může být udána místo aktivity celková hmotnost štěpných nuklidů v gramech (g) nebo jejich násobcích;
(c) U přepravních obalových souborů a kontejnerů musí být údaje „Obsah” a „Aktivita” požadované v odstavcích (a) a (b) výše, uvedeny na bezpečnostní značce, přičemž celkový obsah přepravního obalového souboru nebo kontejneru se sčítá, výjimkou jsou bezpečnostní značky pro přepravní obalové soubory a kontejnery obsahující smíšené náklady kusů s různými radionuklidy, jejichž údaje mohou znít „Viz přepravní doklad”.
(d) Přepravní index (TI): Číslo potvrzené podle 5.1.5.3.1 a 5.1.5.3.2 (pro kategorii I-BÍLÁ se nevyžaduje žádný přepravní index).
- 5.2.2.1.11.3 Každá bezpečnostní značka podle vzoru č. 7E musí být doplněna kritickým bezpečnostním indexem (CSI), jak je uvedeno v osvědčení o schválení platného ve státech přes které nebo do kterých je zásilka přepravovaná a vydaném příslušným orgánem nebo jak je uvedeno v 6.4.11.2 nebo 6.4.11.3.
- 5.2.2.1.11.4 U přepravního obalového souboru a kontejneru musí být na bezpečnostní značce č. 7E uveden součet kritických bezpečnostních indexů všech kusů obsažených uvnitř.
- 5.2.2.1.11.5 U všech mezinárodních přeprav kusů, pro kterou je potřeba schválení konstrukčního typu nebo schválení přepravy příslušným orgánem, a pro ty, kde v různých státech dotčených přepravou platí rozdílné typy schválení, musí být předepsané přiřazení ke kategoriím následováno souhlasem se schvalovacím osvědčením země původu konstrukčního typu.
- 5.2.2.2 Ustanovení o bezpečnostních značkách
- 5.2.2.2.1 Bezpečnostní značky musí splňovat dále uvedená ustanovení a odpovídat barvami, symboly a tvarem vzorům uvedeným v odstavci 5.2.2.2.2. Odpovídající vzory, které jsou předepsány pro jiné druhy dopravy, s minimálními odchylkami, které neovlivňují zřejmý význam bezpečnostní značky, jsou rovněž povoleny
- POZNÁMKA: V určitých případech jsou bezpečnostní značky v odstavci 5.2.2.2.2 znázorněny s vytečkovaným vnějším orámováním dle odstavce 5.2.2.2.1.1. Toto se nevyžaduje, je-li bezpečnostní značka umístěna na podkladu v kontrastní barvě.
- 5.2.2.2.1.1 Bezpečnostní značky musí odpovídat obrázku 5.2.2.2.1.1

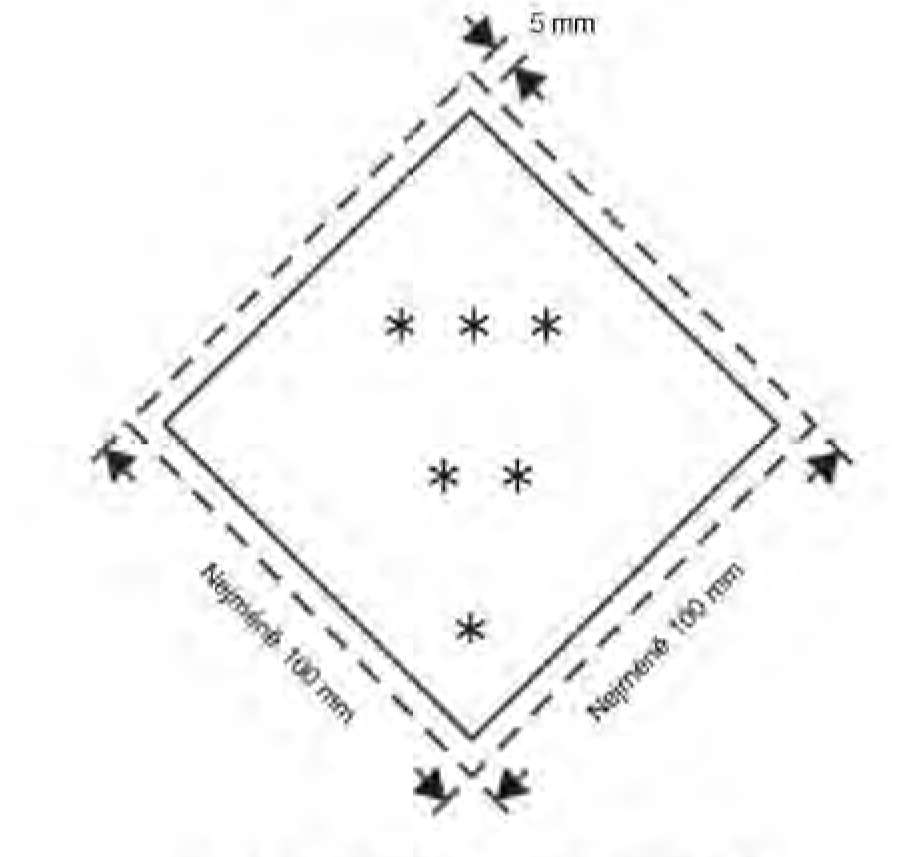

Obrázek 5.2.2.2.1.1
Bezpečnostní značka pro označování kusů
- * V dolním rohu musí být uvedeno číslo třídy nebo, pro třídy 4.1, 4.2 a 4.3 číslice „4“, nebo pro třídy 6.1 a 6.2 číslice „6“
- ** V dolní polovině musí být (pokud je to povinné) nebo smí být (pokud je to nepovinné) uveden dodatečný text/číslo/symbol.
- *** V horní polovině musí být uveden symbol třídy nebo pro podtřídy 1.4, 1.5 a 1.6 číslo podtřídy a pro vzor č. 7E nápis „FISSILE“
- 5.2.2.2.1.1.1 Bezpečnostní značky musí být umístěny na podkladu v kontrastní barvě nebo musí být orámovány buď vytečkovanou, nebo plnou čarou.
- 5.2.2.2.1.1.2 Bezpečnostní značka musí mít tvar čtverce postaveného na vrchol pod úhlem 45°. Minimální rozměry musí být 100 x 100 mm a minimální šířka vnitřní čáry tvořící čtverec musí být 2 mm. Vnitřní okraj značky musí být rovnoběžný s vnějším okrajem a musí od něj být vzdálen 5 mm. V horní polovině bezpečnostní značky musí mít vnitřní čára stejnou barvu jako symbol a v dolní polovině musí mít stejnou barvu jako číslo třídy nebo podtřídy v dolním rohu. Tam, kde nejsou udány rozměry, musí všechny prvky proporčně odpovídat uvedenému obrázku.
- 5.2.2.2.1.1.3 Jestliže to vyžaduje velikost kusu, smí být rozměry bezpečnostní značky zmenšeny, pokud zůstanou symboly a další prvky bezpečnostní značky zřetelně viditelné. Vnitřní okraj značky musí zůstat rovnoběžný s vnějším okrajem a musí od něj zůstat vzdálen 5 mm. Minimální šířka vnitřní čáry tvořící čtverec musí být 2 mm. Rozměry bezpečnostních značek pro láhve musí být v souladu s pododdílem 5.2.2.2.1.2.
- 5.2.2.2.1.2 Láhve pro třídu 2 mohou být vzhledem ke svému tvaru, pozici a fixačním systémům pro přepravu, opatřeny bezpečnostními značkami ve smyslu bezpečnostních značek uvedených v tomto oddílu a značkou pro látky ohrožující životní prostředí, je-li to náležité, jejichž rozměry byly zmenšeny podle rozměrů uvedených v mezinárodní normě ISO 7225: 2005 „Gas cylinders - Precautionary labels’’ (Plynové lahve - Výstražné bezpečnostní značky), aby mohly být umístěny na necylindrickou část takových lahví (hrdla).
- POZNÁMKA: Je-li průměr lahve příliš malý, aby bylo možné umístit bezpečnostní značky zmenšené velikosti na necylindrickou horní část lahve, mohou být zmenšené bezpečnostní značky umístěny na válcové části.
- 5.2.2.2.1.3 S výjimkou bezpečnostních značek pro podtřídy 1.4, 1.5 a 1.6 třídy 1 musí horní polovina bezpečnostní značky obsahovat obrazový symbol a dolní polovina musí obsahovat:
(a) pro třídy 1, 2, 3, 5.1, 5.2, 7, 8 a 9 číslo třídy;
(b) pro třídy 4.1,4.2 a 4.3 číslici „4“;
(c) pro třídy 6.1 a 6.2 číslici „6“.
Avšak v případě bezpečnostní značky č. 9A, musí horní polovina značky obsahovat pouze sedm svislých pruhů a dolní polovina symbol skupiny baterií a číslo třídy.
S výjimkou bezpečnostní značky č. 9A, smějí bezpečnostní značky obsahovat text jako je UN číslo nebo slova popisující nebezpečí (např. „flammable”) podle 5.2.2.2.1.5, pokud tento text nezakrývá nebo nesnižuje význam jiných informací, které musí být na bezpečnostní značce.
- 5.2.2.2.1.4 Vyjma podtříd 1.4, 1.5 a 1.6 je kromě toho u bezpečnostních značek třídy 1 ve spodní polovině nad číslicí třídy uvedeno číslo podtřídy a písmeno skupiny snášenlivosti látky nebo předmětu. U bezpečnostních značek podtříd 1.4, 1.5 a 1.6 je v horní polovině uvedeno číslo podtřídy a ve spodní polovině číslice třídy a písmeno skupiny snášenlivosti.
- 5.2.2.2.1.5 Na bezpečnostních značkách, s výjimkou bezpečnostních značek pro třídu 7, uvedení jakéhokoli případného textu (jiného než číslo třídy) v prostoru pod symbolem musí být omezeno na údaje o povaze nebezpečí a bezpečnostních opatřeních při manipulaci.
- 5.2.2.2.1.6 Symboly, text a čísla musí být dobře čitelné a nesmazatelné a na všech bezpečnostních značkách musí být uvedeny v černé barvě kromě:
(a) bezpečnostní značky třídy 8, na které jsou eventuální text a číslo uvedeny v bílé barvě;
(b) bezpečnostních značek se zeleným, červeným nebo modrým podkladem, na kterých mohou být symboly, text a čísla uvedeny v bílé barvě;
(c) bezpečnostní značky pro třídu 5.2, u které může být symbol proveden v bílé barvě; a
(d) bezpečnostní značky podle vzoru č. 2.1 umístěné na lahve a malé nádobky obsahující plyny UN čísel 1011, 1075, 1965 a 1978, kde mohou být uvedeny na podkladové barvě nádoby, jestliže je zajištěn jejich dostatečný kontrast.
- 5.2.2.2.1.7 Všechny bezpečnostní značky musí být schopné odolat povětrnostním vlivům bez podstatného snížení čitelnosti.
Nehledě na ustanovení v odstavci 5.2.2.1.6 se bezpečnostní značky a značka pro látky ohrožující životní prostředí (viz 5.2.1.8.3) mohou překrývat v rozsahu stanoveném normou ISO 7225: 2005. Avšak ve všech případech musí zůstat plně viditelná bezpečnostní značka hlavního nebezpečí a číslice uvedená na jakékoli bezpečnostní značce a symboly musí zůstat rozeznatelné.
Prázdné nevyčištěné tlakové nádoby pro plyny třídy 2 mohou být přepravovány se zastaralými nebo poškozenými bezpečnostními značkami za účelem nového naplnění, popřípadě prohlídky a umístění nové bezpečnostní značky v souladu s platnými předpisy, nebo likvidace tlakové nádoby.
- 5.2.2.2.2 Vzory bezpečnostních značek
NEBEZPEČÍ TŘÍDY 1
Výbušne látky a předměty
Postupy při odeslání Všeobecná ustanovení Tabulka 5.1.5.3.1: Multiplikační faktory pro cisterny, kontejnery a nebalené LSA-I a SCO-I Tabulka 5.1.5.3.4: KAtegorie kusů, přepravních obalových souborů a kontejnerů Nápisy a bezpečnostní značky Obrázek 5.2.1.8.3 Obrázek 5.2.1.9.2 Obrázek 5.2.2.2.1.1 NEBEZPEČÍ TŘÍDY 1 Výbušne látky a předměty
(č. 1) Podtřídy 1.1, 1.2 a 1.3 Symbol (vybuchující puma): černý; podklad: oranžový; číslice “1” v dolním rohu Postupy při odeslání Všeobecná ustanovení Tabulka 5.1.5.3.1: Multiplikační faktory pro cisterny, kontejnery a nebalené LSA-I a SCO-I Tabulka 5.1.5.3.4: KAtegorie kusů, přepravních obalových souborů a kontejnerů Nápisy a bezpečnostní značky Obrázek 5.2.1.8.3 Obrázek 5.2.1.9.2 Obrázek 5.2.2.2.1.1 NEBEZPEČÍ TŘÍDY 1 Výbušne látky a předměty
(č. 1.4) (č. 1.5) (č. 1.6) Podtřída 1.4 Podtřída 1.5 Podtřída 1.6 Podklad: oranžový; číslice: černé; výška číslic musí být asi 30 mm a tlouštka čáry asi 5 mm
(u bezpečnostní značky o rozměrech 100 mm x 100 mm); číslice “1” v dolním rohu - ** Údaj podtřídy - neudává se, je-li výbušnost vedlejším nebezpečím
- * Údaj skupiny snášenlivosti - neudává se, je-li výbušnost vedlejším nebezpečím
NEBEZPEČÍ TŘÍDY 2
Plyny
 | |
| (č. 2.1) | |
| Hořlavé plyny | |
| Symbol (plamen): černý nebo bílý; | |
| (kromě provedení podle 5.2.2.2.1.6(d)) | |
| podklad: červený; číslice “2“ v dolním rohu |
 |
| (č. 2.2) |
| Nehořlavé, netoxické plyny |
| Symbol (plynová lahev): černý nebo bílý; |
| podklad: zelený; číslice “2” v dolním rohu |
NEBEZPEČÍ TŘÍDY 3
Hořlavé kapaliny
 |
| (č. 2.3) |
| Toxické plyny |
| Symbol (lebka na zkřížených kostech): černý; |
| podklad: bílý; číslice “2” v dolním rohu |
 |
| (č. 3) |
| Symbol (plamen): černý nebo bílý; |
| podklad: červený; číslice “3” v dolním rohu |
NEBEZPEČÍ TŘÍDY 4.1
Hořlavé tuhé látky, samovolně se rozkládající látky, polymerizující látky a znecitlivěné tuhé výbušné látky
 |
| (č. 4.1) |
| Symbol (plamen): černý; |
| pdklad: bílý se sedmi svislími |
| červenými pruhy; |
| číslice "4" v dolním rohu |
NEBEZPEČÍ TŘÍDY 4.2
Samozápalné látky
 |
| (č. 4.2) |
| Symbol (plamen): černý; |
| podklad: horní polovina bíla a dolní |
| polovina červená; |
| číslice "4" v dolním rohu |
NEBEZPEČÍ TŘÍDY 4.3
Látky, které ve styku s vodou vyvíjejí hořlavé plyny
 |
| (č. 4.3.) |
| Symbol (plamen ): černý nebo bílý; |
| podklad modrý; |
| číslice "4" v dolním rohu |
NEBEZPEČÍ TŘÍDY 5.1
Látky podporující hoření
 |
| (č. 5.1) |
| Symbol (plamen nad kruhem): černý; |
| podklad: žlutý |
| číslice "5.1" v dolním rohu |
NEBEZPEČÍ TŘÍDY 5.2
Organické peroxidy
 |
| (č. 5.2) |
| Symbol (plamen): černý nebo bílý; |
| podklad: horní polovina červená; dolní polovina žlutá; |
| číslice "5.2" v dolním rohu |
NEBEZPEČNÉ TŘÍDY 6.1
Toxické látky
 |
| (č. 6.1) |
| Symbol (lebka na zkřížených kostech): černý; |
| podklad: bílý; číslice "6" v dolním rohu |
NEBEZPEČÍ TŘÍDY 6.2
Infekční látky
 |
| (č. 6.2) |
| V dolní polovině bezpečnostní značky mohou být uvedeny nápisy: “INFEKČNÍ LÁTKA" a “Při poškození nebo úniku uvědomte neprodleně veřejné zdravotnické orgány”; |
| Symbol (kruh, který je překryt třemi srpky měsíce) a údaje: černé; |
| podklad: bílý; číslice “6" v dolním rohu |
NEBEZPEČÍ TŘÍDY 7
Radioaktivní látky
 |
| (č. 7A) |
| Kategorie I – BÍLÁ |
| Symbol záření (trojlístek): černý; |
| podklad: bílý; |
| text (předepsaný): černý v dolní polovině bezpečnostní značky: |
| “RADIOACTIVE“ |
| “CONTENTS …“ |
| “ACTIVITY …“; |
| za výrazem “RADIOACTIVE“ následuje svislý červený pruh; číslice "7“ v dolním rohu |
 |  |
| (č. 7B) | (č. 7C) |
| Kategorie II – ŽLUTÁ | Kategorie III – ŽLUTÁ |
| Symbol žáření (trojlístek: černý | |
| podklad: horní polovina žlutá s bílým okrajem, dolní polovina bílá; | |
| text (předepsaný): černý v dolní polovině bezpečnostní značky: | |
| “RADIOACTIVE” | |
| “CONTENTS ...” | |
| “ACTIVITY ...”; | |
| v černě orámovaném poli: “TRANSPORT INDEX” | |
| za výrazem “RADIOACTIVE” následují | |
| dva svislé červené pruhy; | tři svislé červené pruhy; |
| číslice “7” v dolním rohu | |
 |
| (č. 7E) |
| Štěpné látky třídy 7 |
| Podklad bílý; |
| text (předepsaný): černá v horní polovině bezpečnostní značky: “FISSILE”; |
| v černě orámovaném poli v doní polovině bezpečnostní značky: |
| “CRITICALITY SAFETY INDEX”; |
| číslice «7» v dolním rohu |
NEBEZPEČÍ TŘÍDY 8
Žíravé látky
 |
| (č. 8 ) |
| Symbol (kapky padající z jedné zkumavky na kov a zdruhé zkumavky na ruku): černý; |
| Podklad: horní polovina bíla; dolní polovina černá s bílým okrajem; |
| číslice “8” v dolním rohu |
NEBEZPEČÍ TŘÍDY 9
Jiné nebezpečné látky a předměty
 |
| (č. 9) |
| Symbol (sedm svislých pruhů v horní polovině): |
| černý; podklad: bílý; |
| podtržena číslice “9“ v dolním rohu |
 |
| (č. 9A) |
| Symbol (sedm svislých černých pruhů v horní polovině; skupina baterií, jedna poškozená se šlehajícím plamenem v dolní polovině): černý; podklad: bílý; podtržená číslice “9” v dolním rohu |
